как рассчитать дренаж на склоне

Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?

Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.

В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.

Содержание статьи:

Конструктивные особенности дренажа

Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.

Рабочими элементами горизонтального дренажа могут выступать:

  • трубчатые дрены;
  • галерейные дрены;
  • лотки и траншеи.

Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.

Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается .

Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов

В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.

Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.

Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения. Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем

Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.

Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.

Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.

Галерея изображений

Фото из

Прокладка дренажной и канализационной трубы

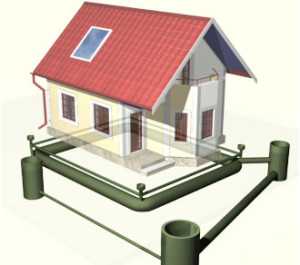

Дренажная система вокруг фундамента дома

Смотровые колодцы канализационных систем

Прокладка дрен к поглощающему колодцу

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.

Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

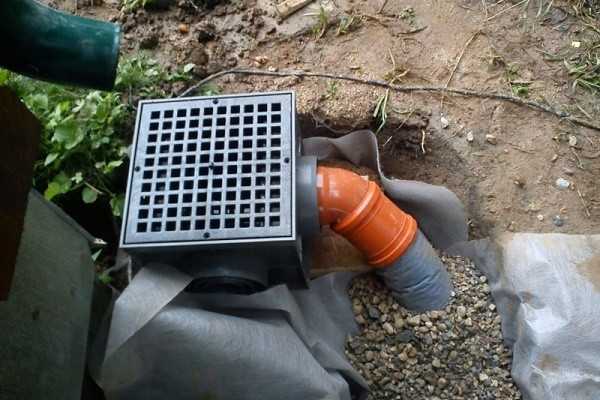

Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).

Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо  на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.

Практика монтажа таких схем часто указывает на распространенную ошибку – неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

  • размер диаметра трубопроводов;
  • уровень закладки трубопроводов;
  • значения уклона труб;
  • плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

  1. Уровень промерзания грунта.
  2. Глубина заложения фундамента.

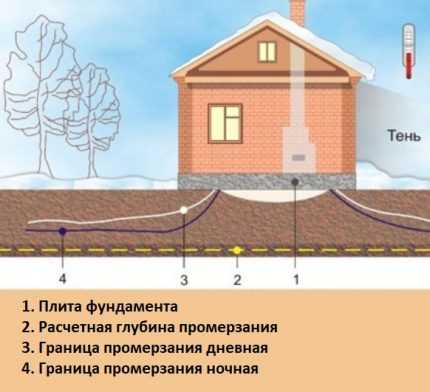

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Галерея изображений

Фото из

Формирование уклона — обязательное условие в сооружении самотечных подземных систем, дренирующих грунтовую и атмосферную воду, а также очищенные в септиках жидкие стоки

Уклон необходимо устраивать на всем протяжении самотечной безнапорной системы: как на участке сбора воды, так и на участке ее транспортировки к пунктам разгрузки

Трубам ливневой канализации, транспортирующим дождевую воду к коллектору или поглощающему колодцу, также необходимо придать уклон

Выбор наклона, создаваемого дренажной трассе, зависит от диаметра трубопровода и типа грунта

Если дренаж устраивают для осушения почвенно-растительного слоя, мощность которого обычно не превышает 40 см, уклон должен быть минимум 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений

Для устройства дренажной системы в суглинистых грунтах уклон должен быть 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащие пласты

При прокладке трассы дренажной системы в песчаных грунтах уклон должен составлять 0,003, в супесчаных 0,002

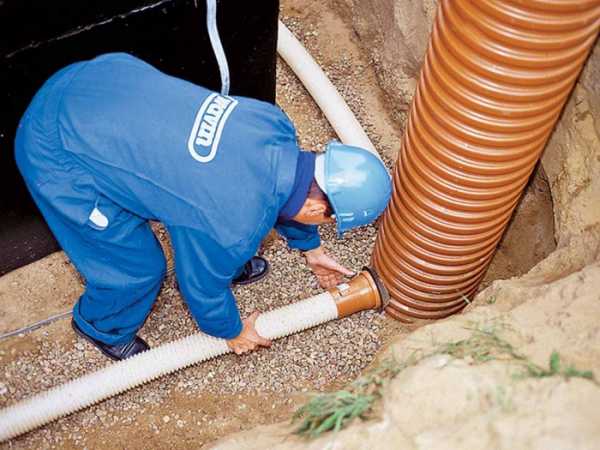

Глубина ввода дренажных труб в коллекторный и поглощающий колодец определяется на участке строительства по факту. Отверстия для заведения труб бурят согласно с фактическим вводом

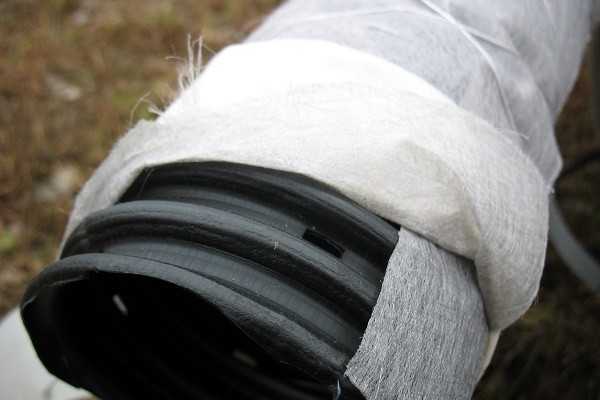

Дренажная труба с оболочкой из геотекстиля

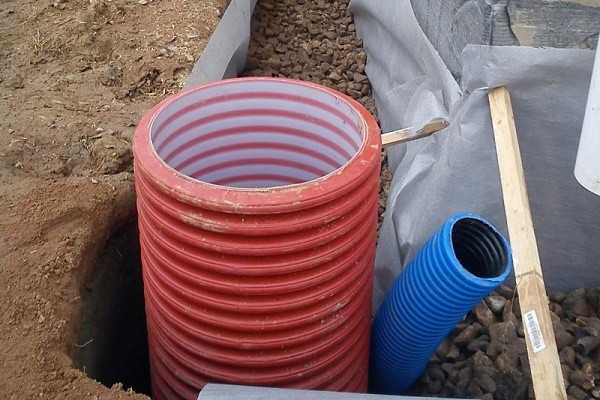

Поглощающий колодец для ливневки и дренажа

Точечный дождеприемник ливневой канализации

Подключение дренажной трубы к поворотному колодцу

Поверхностный дренаж для осушения почвы

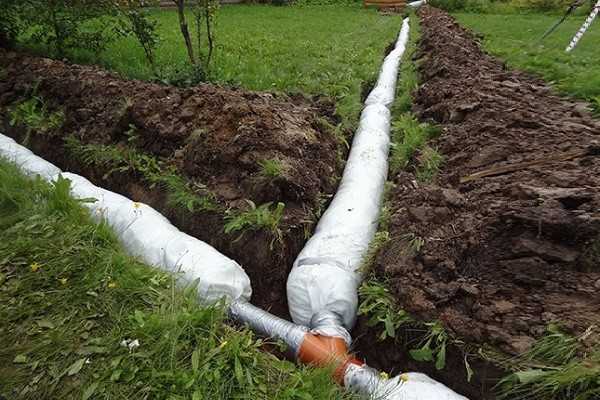

Траншея для дренажа в суглинистом грунте

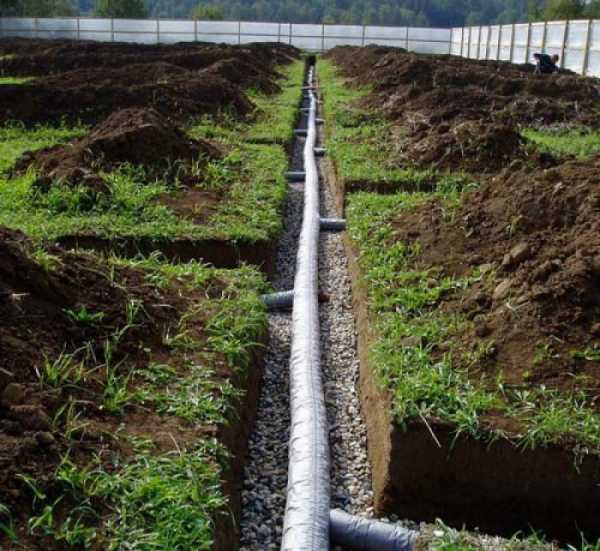

Сооружение дренажа в песчаном пласте

Глубина ввода дренажных труб в коллектор

Величина #4 – необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется  вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.

Особенности монтажа дренажа на склоне

Дренажные системы обеспечивают отвод стоков за счёт уклона дрен. Казалось бы, при условии расположения участка на склоне вода должна отводиться с участка естественным образом, а в устройстве дренажной системы попросту нет необходимости.

Однако дело в таких случаях обстоит совсем иначе, и дренирование участка на склоне становится таким же актуальным мероприятием, как для участков с горизонтом уклона менее 8%.

Строительство частных жилых домов на крутых склонах – обыденная практика. На склонах вода не задерживается, но этот факт нельзя считать причиной для отказа от сооружения дренажной системы

Конечно же, дренирование территорий на склонах сопровождают свои особенности. Зачастую грунт на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться разный уровень грунтовых вод.

Поэтому нередко приходится применять комбинированные типы дренажа, чтобы обеспечить необходимую степень осушения всей территории участка.

Между тем, при строительстве водоотводящих систем на склонах с уровнем более 8% стандарты допускают отсутствие дренажных смотровых колодцев.

Схема и порядок устройства системы

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

  1. На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
  2. На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
  3. Обе дрены соединяются перпендикулярными траншеями.
  4. От горизонтальной дрены нижнего уровня делают отвод в .

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в .

Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

  • уровень заглубления труб;
  • уровень заглубления галерей;
  • уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.

Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.

Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.

Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей – многим пользователям пригодится ваш опыт.

sovet-ingenera.com

Какой уклон должен быть у дренажной трубы

Содержание статьи:

Для поддержания нормального водно-грунтового «микроклимата» на загородном участке нужно монтировать систему дренажного отведения. Причем желательно делать скрытый вариант. Тогда грунтовые воды будут свободно уходить с участка, обеспечивая тем самым сохранность фундамента дома, здоровый рост культурных растений. Чтобы коммуникация работала исправно, важно позаботиться о правильном уклоне дренажной трубы на 1 метр согласно СНиП.

Условия для создания дренажной системы

Соблюдение стандартов уклона – гарантия эффективного отведения грунтовых вод с участка

Необходимость устройства системы отведения грунтовых вод возникает, когда УГВ на участке весной поднимается до отметки 1,3-1,5 метра. Такое положение грозит заболоченностью земель, подтоплением подвалов, цокольных этажей.

Основными элементами скрытой системы отведения являются трубчатые перфорированные дрены, которые дополнительно оборачивают геотекстилем. Важны также обсыпки из песка и щебня. Они играют роль своеобразного фильтра, предотвращающего попадание земли внутрь рукавов линии.

Согласно стандартам СНиП, любой дренирующий контур нужно снабжать смотровыми колодцами. Это позволяет контролировать работу системы на любом ее участке.

Рекомендуемые уровни уклона

Необходимый уклон дренажных труб, согласно нормативной документации

Помимо диаметра дренажных труб важным параметром при устройстве системы является уровень наклона дрен. Как правило, эти нормы регламентирует СНиП с указанием минимально допустимых значений. При этом важно учитывать самую меньшую скорость потока грунтовых вод по рукавам. Согласно регламенту официального документа, для меньшего сечения дрен предусмотрен больший угол наклона.

Минимальные уклоны для дренажных труб разного диаметра по СНиП:

  • открытые (наружные) лотки и канавы отведения воды — 3 мм на м.п.;
  • отдельно стоящие желоба — 0,005 мм на м.п.;
  • булыжная или асфальтированная отмостка с лотками — 3 мм на м.п.;
  • устройство брусчатки или щебня с желобами открытого типа — 4 мм на м.п.;
  • трубы сечением 40-50 мм — 3 см/м.п.;
  • рукава диаметром 85 мм — 2 см/м.п.;
  • дрены 100 мм — 1-1,5 см на м.п.;
  • 150 мм — 8 мм на м.п.;
  • 200 мм — 7 мм на м.п.

Всегда учитывают тип грунта на участке. В песчаных уровень наполнения контура водой и её движение будет быстрее, чем в глиняных. Поэтому уклон нужно делать чуть большим, чем при более плотных пластах почв.

Чем грозит неправильный уклон

Правильный и неправильный угол уклона трубы

Важно грамотно рассчитать, какой угол наклона должен быть у дренажной трубы. При несоблюдении рекомендуемых норм возможно возникновение аварийных ситуаций.

  • При маленьком уклоне безнапорная дренажная система приведет к тому, что в рукавах будет застаиваться вода. Присутствующий в ней мусор в виде мелких песчинок станет откладываться. Рано или поздно их количество приведет к тому, что в трубе образуется засор. Придется откапывать участок системы и проводить ремонтные работы.
  • При недостаточном уклоне грунтовые воды будут заполнять весь просвет дрен, но не смогут уходить в нужном направлении. Как результат, УГВ будет оставаться на прежнем уровне, а монтаж дренажной системы будет просто бессмысленным. Участок так и останется заболоченным.
  • При увеличении рекомендуемого уклона скорость потока воды будет слишком высокой. Это грозит разрывом дрен со временем на каком-либо участке под воздействием давления. Либо вода с большой скоростью будет уходить в точку сброса, а более тяжелые примеси (песчинки, частички глины) будут оседать на дне контура. Рано или поздно это приведет к засору.

При недостаточном наклоне дренажных труб и застаивании грунтовых вод будет происходить постоянное подмывание почвы. Будет снижаться естественная прочность верхних пластов земли на участке.

Как рассчитать правильный угол наклона

Схема закрытой дренажной системы в разрезе

Чтобы выполнить монтаж дренажной системы на участке и при этом рассчитать оптимальный угол наклона, нужно учесть такие параметры:

  • Сечение дрен. Оно напрямую зависит от типа осушаемой почвы. Чем более она рыхлая, тем большим должен быть диаметр контура.
  • Тип используемых дрен: с геотекстилем или без него. Первый вариант оптимален для рыхлых почв с обилием песка. Для крупнозернистых грунтов разрешается не использовать геотекстиль.
  • Глубина заложения контура.
  • Рельеф участка: перепады его высот.
  • Уровень грунтовых вод на местности – желательно провести предварительные гидрогеологические изыскания.
  • Тип почвы – информацию берут из таблицы «Классификация типов грунтов.

Дренаж участка с высоким уровнем грунтовых вод

Чтобы правильно определить наклон всей магистрали от верхней точки расположения первой дрены до пункта сброса воды, нужно сделать следующее:

  • От высшей точки первой трубы до конечного приемника грунтовых стоков измеряется общая протяженность дренажного контура. Суммарно получается, например, 20 м.
  • Измеряют прямой отрезок от верхней точки системы до нижней. Получается, к примеру, 10 м.
  • Оба числовых значения нужно сложить: 10+20 = 30 м.
  • Для расчета перепадной высоты между верхней и нижней точками берется значение 1% от общей суммы. В данном случае он составляет 0,3 м (30х1%=0,3). Таким образом, мастер должен уложить систему дренажа на участке так, чтобы разница между верхней частью коммуникации и нижней составляла 30 см. Это и будет считаться правильным уклоном.

Такая коммуникация будет функционировать без сбоев.

strojdvor.ru

дренаж на участке с уклоном, уклон дренажа должен быть не менее на склоне, наклон дренажной трубы на фото и видео

Содержание:

1. Как рассчитать уклон дренажной трубы
2. Особенности дренажа участка на склоне

Грунтовые воды могут оказать негативное влияние на состояние приусадебного или дачного земельного участка, а также на целостность частного домостроения. Для отвода талой и дождевой воды от фундамента постройки специально обустраивают дренажную конструкцию.

То, насколько она будет эффективной, зависит от правильности проведения соответствующих расчетов. Среди главных параметров значится показатель, какой должен быть уклон дренажной трубы. Все вычисления производятся в полном соответствии со СНиП.

Как рассчитать уклон дренажной трубы


Наклон дренажной трубы определяют, исходя из нормативов СНиП, ГОСТов и других стандартов и документов. На их основании разрабатывают техническое задание и проект. В дальнейшем, исходя из разработанной документации, на земельном участке монтируют дренажную систему.

Когда рассчитывают уклон дренажной трубы, такой как на фото, учитывают несколько основных параметров, а именно:

  • особенности поверхности дачного и приусадебного участка;
  • диаметр сечения дренажной трубы;
  • тип обустраиваемого водоотвода.

На практике при определении уклона для дренажной конструкции закрытого типа применяют следующие значения:
  • труба с внутренним 200-миллиметровым диаметром — 0,007 м/м;
  • труба с внутренним 150-миллиметровым диаметром уклон дренажа должен быть не менее 0,008м/м;
  • при использовании брусчатки или щебня для мощения поверхности– 0,004м/м;
  • в случае асфальтового покрытия поверхности — 0,003м,м;
  • если булыжником покрыты отмостки или проезжая часть — 0,005м/м;
  • когда отдельно размещены лотки — 0,005м/м;
  • канавы водоотведения – 0,003м/м.


Особенности дренажа участка на склоне


Почему необходим дренаж на участке с уклоном, ведь со склона вода хорошо уходит?

Дело в том, что при отсутствии дренажной системы возникают различные трудности:

  • потоки воды, постоянно проникающие в грунт, разжижают его и тем самым снижают естественную прочность;
  • если не обеспечить дренаж участка на склоне, стекающие по нему стоки задерживаются на материале постройки фундамента, погреба или подвала и приводят к их намоканию и как следствие, к разрушению бетона.

По вышеназванным причинам, проектируя дренаж на склоне, необходимо использовать комплексный и взвешенный подход. Чаще всего добиться оптимального результата помогает установка дренажных систем двух типов — закрытого и открытого, которые дополняют друг друга.


kanalizaciyadoma.com

Обеспечение необходимого уклона дренажной трубы согласно со строительной нормативной документацией.

Составление проекта системы дренажа

Начинается проектирование системы с геодезических и гидрологических расчетов участка. Эта работа проделывается с целью определения условий эксплуатации, а так же сооружения дренажа, как и его основных параметров.

Проект должен содержать в себе:

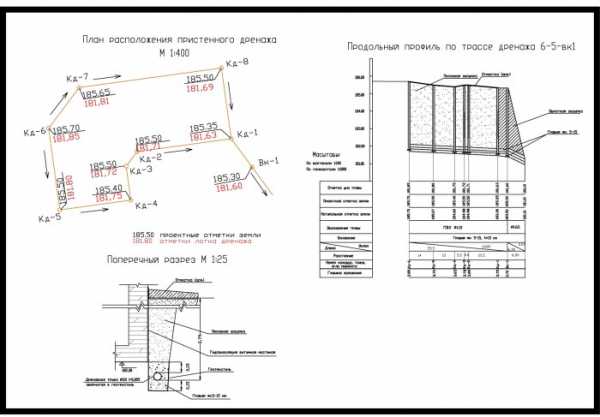

  1. Схемы и технические рисунки канализационной системы и всех ее элементов, как на поверхности, так и подземных частей
  2. Монтажные характеристики водостоков – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП предоставляет нормы для этих величин
  3. Размеры всех элементов, из которых состоит сеть – колодцы, фитинги, фасонные части и другие детали
  4. Технико-экономическая смета сооружения системы дренажа

Проектная документация должна учитывать следующие особенности:

  • Геоморфологию данного участка
  • Климатические особенности зоны, в которой он располагается
  • Отметки уровня подземных вод
  • Характеристику и строение грунтов
  • Отдаленность водных объектов от места строительства

Технико-экономический расчет

Прежде, чем начинать сооружать дренажную систему, необходимо составить полную смету строительства, учитывающую такие операции:

  1. Демонтаж конструкций из железобетона
  2. Организация и проведение земляных работ, укрепление стенок траншеи и обустройство гидроизоляции из полиэтиленовой пленки
  3. Сооружение диаметрального водостока с двухсторонним выпуском
  4. Укладывание на дно траншеи подушки из гравия или щебня
  5. Монтаж дренажных трубопроводов, укрепление слоев подстилки, и армирование бетонируемых поверхностей
  6. Разборка дорожного полотна
  7. Сооружение новых полотна из асфальтобетона
  8. Ландшафтные работы
  9. Подготовка почвы под ландшафтные работы
  10. Сооружение конструкций временного использования – мостики, переходы и т.д.

Необходимые для строительства материалы:

  • Щебенка или гравий
  • Песок
  • Перфорированные трубопроводы дренажа, которые покрыты геотканью для избегания попадания частиц грунта внутрь коммуникаций
  • Геотекстильное полотно – выполняет функцию фильтрации
  • Дренажные колодцы

Монтаж системы

Эффективно отвести сточные воды с участка возможно, если построить дренаж согласно всем требованиям:

  1. Канализационная сеть закрытого типа требует проведения земляных работ – необходимо выкопать траншею глубиной до от 70 см до 1,5 м и менее 40 см в ширину, дно выемки наклонено в сторону водосборника, такой же и уклон дренажной трубы. СНиП предоставляет такие значения – на 1 метр длины уклон равен 2 см при строительстве в глинистых грунтах, для песчаных грунтов эта величина составляет 3 см на 1 м длины.
  2. Обязательно нижняя часть траншеи засыпается слоем щебенки или гравия толщиной 20-30 см, он трамбуется, затем на него укладываются трубы, покрыты геотекстилем, после чего сверху производится укладка слоя керамзита и обратная засыпка выемки землей
  3. Сброс сточных вод после транспортировки их по дренам, сбора в коллекторах и колодцах, осуществляется в водоем.
  4. Обслуживание и мониторинг сети происходит с использованием дренажных колодцев из бетона или пластика.

При правильном проектировании и сооружении дренажа отметка уровня подземных вод не поднимается выше проектной отметки, а несколько снижается, что положительно влияет на фертильность почвы. Если монтаж системы осуществлен неверно, грунты будут переувлажнены, что будет оказывать разрушительное влияние на фундаментные конструкции.

Сооружение дренажей необходимо производить из высококачественных стройматериалов. Регламентация их свойств осуществляется с помощью таких актов:

  • ГОСТ 8411-74. – этот документ содержит технические характеристики и условия эксплуатации керамических дренажных трубопроводов
  • ГОСТ 1839-80. – особенности использования асбестоцементных труб для строительства безнапорных сетей

Если выполнять предложенные в статье рекомендации, можно соорудить надежную систему, которая будет эффективно отводить лишнюю влагу с участка, что защитит находящиеся на нем постройки, коммуникации и посевы. Главное ответственно подойти к этапу расчета и определить главные параметры сети – глубина закладывания и уклон дренажной трубы. СНиП наводит определенные требования касаемо этой темы, которые следует выполнить при строительстве.

ogodom.ru

Какой должен быть уклон у дренажной трубы

Строительство любого здания, от частного дома до многоэтажки, требует внимательного отношения ко всем элементам. Одним из наибольших рисков при застройке своего земельного участка являются грунтовые воды, способные негативно повлиять на целостность и состояние конструкции. Также, талая вода и осадки несут подобный риск ежегодно.

Чтобы избежать неприятностей, необходимо обеспечить качественный отвод жидкостей из почвы вокруг дома. Для этого используются дренажные системы, однако, чтобы они качественно выполняли свою функцию, необходимо чётко соблюдать необходимый уклон у дренажной трубы (какой должен быть данный показатель разобраться не трудно).

Расчёт уклона дренажной трубы

На вопрос о необходимом уклоне давно отвечают нормы строительных правил, предусматривающие большинство возможных вариантов. За основу обычно берётся внутренний диаметр трубы, исходя из которого выводятся стандарты уклона. Для труб с показателем внутреннего диаметра 150 мм минимальный показатель – 8 миллиметров (в отдельных случаях он может снижаться до 7 мм). Для «двухсотых» труб минимальное значение составляет 7 мм (соответственно, снижение допускается до 5 миллиметров). Максимальным на метр дренажа значением наклона является – 150 мм, однако при отводах от сантехнических приборов длиной до полутора метров разрешается увеличение данного показателя.

Иногда используются трубы с диаметром 40-50 мм, для которых уклон не может превышать 0,03 метра, при внутреннем диаметре до 100 мм – не более 0,02 м.

Отдельно выделяют минимальные показатели уклона в зависимости от покрытия поверхности:

  • при использовании булыжника в качестве покрытия поверхности – не менее пяти миллиметров;
  • для асфальтированной поверхности – 0,003 метра;
  • при использовании в качестве покрывающего материала брусчатки – минимум 4 миллиметра.

Помимо правильного выбора уклона трубы, а также ее диаметра и качества, для нормального выполнения заданной функции необходимо учитывать несколько других аспектов. Кроме того, необходимо обеспечить долговечность дренажной системы – менять её не только неудобно, но также затратно, а малейшая ошибка уже приведёт к такой потребности.

Советы по дренажному полотну

Поняв, какой должен быть уклон у дренажной трубы, необходимо заняться покрытием системы отвода воды геотекстилем – фильтрующей оболочкой. Такое полотно имеет одну функцию – защиту системы дренажного удаления воды из ёмкостей-накопителей от засорения при впитывании воды. Правильно подобранное, оно увеличивает продолжительность службы дренажа в разы.

Для наибольшего эффекта важно правильно рассчитать плотность такого полотна. Стандарты также заблаговременно предусмотрены в зависимости от вида строительства, где геотекстиль будет применяться. Обратите внимание также, что под разные второстепенные задачи применяется различная технология производства такого полотна: геотканью или геополотном. Главное отличие состоит в получаемой итоговой прочности материала.

ost-drain.ru

Уклон дренажной трубы — ООО «ТехПромРесурс»

Составление проекта системы дренажаю



Начинается проектирование системы с геодезических и гидрологических расчетов участка. Эта работа проделывается с целью определения условий эксплуатации, а так же сооружения дренажа, как и его основных параметров.

Проект должен содержать в себе:

  1. 1. Схемы и технические рисунки канализационной системы и всех ее элементов, как на поверхности, так и подземных частей
  2. 2. Монтажные характеристики водостоков – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП предоставляет нормы для этих величин
  3. 3. Размеры всех элементов, из которых состоит сеть – колодцы, фитинги, фасонные части и другие детали
  4. 4. Технико-экономическая смета сооружения системы дренажа





Проектная документация должна учитывать следующие особенности:

  • Геоморфологию данного участка
  • — Климатические особенности зоны, в которой он располагается
  • — Отметки уровня подземных вод
  • — Характеристику и строение грунтов
  • — Отдаленность водных объектов от места строительства

Технико-экономический расчет.

Прежде, чем начинать сооружать дренажную систему, необходимо составить полную смету строительства, учитывающую такие операции:

  1. 1. Демонтаж конструкций из железобетона
  2. 2. Организация и проведение земляных работ, укрепление стенок траншеи и обустройство гидроизоляции из полиэтиленовой пленки
  3. 3. Сооружение диаметрального водостока с двухсторонним выпуском
  4. 4. Укладывание на дно траншеи подушки из гравия или щебня
  5. 5. Монтаж дренажных трубопроводов, укрепление слоев подстилки, и армирование бетонируемых поверхностей
  6. 6. Разборка дорожного полотна
  7. 7. Сооружение новых полотна из асфальтобетона
  8. 8. Ландшафтные работы
  9. 9. Подготовка почвы под ландшафтные работы
  10. 10. Сооружение конструкций временного использования – мостики, переходы и т.д.



Монтаж системы.

Эффективно отвести сточные воды с участка возможно, если построить дренаж согласно всем требованиям:

  1. 1. Канализационная сеть закрытого типа требует проведения земляных работ – необходимо выкопать траншею глубиной до от 70 см до 1,5 м и менее 40 см в ширину, дно выемки наклонено в сторону водосборника, такой же и уклон дренажной трубы. СНиП предоставляет такие значения – на 1 метр длины уклон равен 2 см при строительстве в глинистых грунтах, для песчаных грунтов эта величина составляет 3 см на 1 м длины.
  2. 2. Обязательно нижняя часть траншеи засыпается слоем щебенки или гравия толщиной 20-30 см, он трамбуется, затем на него укладываются трубы, покрыты геотекстилем, после чего сверху производится укладка слоя керамзита и обратная засыпка выемки землей
  3. 3. Сброс сточных вод после транспортировки их по дренам, сбора в коллекторах и колодцах, осуществляется в водоем.
  4. 4. Обслуживание и мониторинг сети происходит с использованием дренажных колодцев из бетона или пластика.









    При правильном проектировании и сооружении дренажа отметка уровня подземных вод не поднимается выше проектной отметки, а несколько снижается, что положительно влияет на фертильность почвы. Если монтаж системы осуществлен неверно, грунты будут переувлажнены, что будет оказывать разрушительное влияние на фундаментные конструкции.



    Сооружение дренажей необходимо производить из высококачественных стройматериалов. Регламентация их свойств осуществляется с помощью таких актов:

    • ГОСТ 8411-74. – этот документ содержит технические характеристики и условия эксплуатации керамических дренажных трубопроводов
    • ГОСТ 1839-80. – особенности использования асбестоцементных труб для строительства безнапорных сетей







    Если выполнять предложенные в статье рекомендации, можно соорудить надежную систему, которая будет эффективно отводить лишнюю влагу с участка, что защитит находящиеся на нем постройки, коммуникации и посевы. Главное ответственно подойти к этапу расчета и определить главные параметры сети – глубина закладывания и уклон дренажной трубы. СНиП наводит определенные требования касаемо этой темы, которые следует выполнить при строительстве.



    На главную

    www.tpres.ru

    Какой уклон должен быть у дренажной трубы

    Дренажные системы

    Одним из факторов, которые негативным образом могут влиять на состояние приусадебного участка, а также конструкционную целостность зданий и сооружений, таких как частный дом, являются грунтовые воды. Поэтому с целью отвода дождевых и талых вод с участков и от фундамента применяется специальная дренажная система. Эффективность работы данной системы зависит от правильности расчетов, в частности, определения такого параметра, как уклон, который должна иметь труба. Все параметры рассчитываются в соответствии со СНиП. Остановимся на этом вопросе более подробно.



    Расчет уклона дренажной системы

    Уклон, который должна иметь дренажная труба, рассчитывается в соответствии со СНиП, СанПиН, ГОСТами и рядом других нормативных документов. На основании этих документов разрабатывается техническое задание, по которому частный дом и приусадебный участок оборудуются дренажной системой.

    При расчете минимального значения уклона учитывается ряд параметров, в частности:

    Ливневая канализация

    • тип используемого водоотвода.
    • диаметр сечения, которое имеет дренажная труба;
    • покрытие поверхности приусадебного участка.

    Общие значения уклона, которые приняты в строительной практике, предопределяют следующие значения для дренажной системы закрытого типа:

    • труба с внутренним диаметром 200 миллиметров – 0,007;
    • труба с внутренним диаметром 150 миллиметров – не меньше 0,008.

    Нормативы могут быть снижены до 0,007 для «стопятидесятой» и до 0,005 для «двухсотой» трубы.

    Дренажный колодец

    • канав водоотведения – 0,003;
    • при отдельно размещенных лотках – 0,005;
    • в случае покрытия отмостки или проезжей части булыжником – 0,005;
    • на поверхностях с асфальтовым покрытием – 0,003;
    • при использовании для мощения поверхности брусчатки или щебня – 0,004.

    Виды уклона

    Два последних обозначенных способа укладки применяются

    только в случае использования водопроводящих каналов, изготовленных в заводских условиях.

    Особенности пристенного дренажа

    Устройство дренажа

    Дренаж выполняется не только на участке, но и отмостке, которую имеет любой частный дом. Это так называемый кольцевой дренаж. В соответствии с нормативными документами, в том числе СНиП, уклон в любой точке дренажной системы в направлении места отвода воды не должен меньше одного сантиметра или одного процента.

    Благодаря правильному расчету уклона частный дом прослужит долгие годы без потери своей конструкционной целостности, например, вследствие деформации или проседания фундамента под воздействием грунтовых, ливневых и талых вод.

    kanisan.ru
