Плуг для мотоблока – как выбрать, настроить, установить своими руками

Плуг к мотоблоку – это один из типов навесного оборудования, который применяется для обработки грунта. Эксплуатация этого инвентаря дает возможность быстрее посадить картофель и другие популярные огородные культуры.

Распространенные типы оборудования – изучаем характеристики и конструкцию

Перед тем, как выбрать плуг для мотоблока, потребуется изучить типы и характеристики инвентаря. Как правило, покупателю приходится обращать свое внимание на оборудование трех основных видов:

Однокорпусные;
Реверсивные;
Роторные агрегаты.

Прежде, чем определиться, какой лучше из предложенных вариантов, необходимо ознакомиться с характеристиками различных типов.

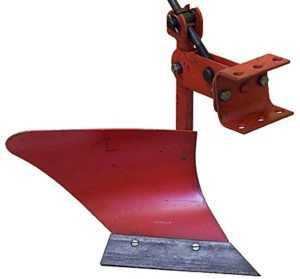

Инвентарь однокорпусного типа

Однокорпусное оборудование оснащается одним лемехом, из-за чего оно считается самым простым.

При желании сделать плуг для мотоблока своими руками стоит выбирать именно этот прототип. Для этого существует множество схем, отличающихся навесками и другими деталями, поэтому каждый желающий может выбрать для себя наиболее подходящий чертеж.

Принцип работы реверсивного плуга

Оборотный, или реверсивный плуг, относится к более сложному двухкорпусному оборудованию.

Он оснащается загнутым пером в верхней части корпуса. За счет этого при обработке слой грунта переворачивается, что дает возможность использовать его на участках с твердой землей. Такой плуг поддается разборке с целью заточки ножа или модернизации.

Этот своего рода универсальный плуг для мотоблока отличается от обычных агрегатов тем, что снабжается лемехом, который переворачивается в земле в одну сторону. Благодаря этому он обрабатывает участок в несколько раз быстрее. Сцепка для плуга стандартная, из-за чего почва обрабатывается гораздо эффективнее.

Плуг имеет 3 плоскости: горизонтальную нижнюю, вертикальную боковую полозку и передний отвальный механизм.
Чтобы приобрести качественный плуг этого типа, обязательно изучите советы специалистов:

Нижняя горизонтальная полозка агрегата с демонтированным отвалом и лемехом, помещенным на стол, должна совпадать с поверхностью стола;

Нижний край лемеха, предназначенный для резки, можно устанавливать на 2 см ниже горизонтального ползка;

Положение бокового края отвала и бокового края лемеха должно проходить по прямой линии. При этом сами элементы должны находиться на 1 см за пределами боковой вертикальной полозки:

Поверхности закрепленных лемеха и плуга составляют угол в 15–20 °;
Рабочая часть лемеха своей передней частью примыкает к корпусу отвала без видимых зазоров;
Крепежи должны отсутствовать, а поверхность элементов должна быть заполированными.

Внимательно изучив описание всех типов плугов, новичку будет гораздо проще определиться с наиболее подходящим для него вариантом. Далее рассмотрим, как изготовить самодельный плуг для мотоблока.

Роторный плуг – особенности и преимущества

Наиболее сложный по принципу изготовления – плуг с ротором.

На его оси можно прицепить несколько лемехов. При обработке ось поворачивается, а вместе с ней – пласты почвы. Такой плуг отлично показывает себя при глубокой пахоте, когда лемех требуется углубить на 30 см под землю.

Такая техника дает практически неограниченный возможности при обработке земли дает плуг, оборудованный ротором. Это устройство очень похоже на гребень. В зависимости от модели инвентарь этой группы может отличаться по размерам и форме. Единственная черта, которой обладают все плуги этой категории – расширение корпуса в его верхней части.

По принципу изготовления такое оборудование делится на барабанные, лопастные, шнековые и лопаточные плуги. Агрегаты первого типа оснащаются жесткими толкателями, могут иметь пружинные пластины или быть комбинированными. Плуги второго типа снабжаются диском с лопастями, которые вращаются при обработке.

Ротационный плуг дает возможность выполнять стружку любой толщины с различной степенью рыхления почвы.

Он эксплуатируется на низких тягах, так как снабжается элементами, воздействующими на землю сверху вниз. При этом пласты грунта отбрасываются на сравнительно большие расстояния. Это позволяет удобрять почву и перемешивать ее.

Классификация по наличию отвала и принципу монтажа

Существует ряд других факторов, по которым классифицируются инвентарь для мотоблока.

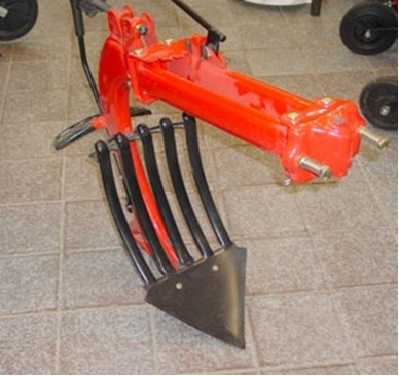

В зависимости от наличия отвала, агрегаты делятся на отвальные и безотвальные. Наибольшей популярностью среди владельцев дачных участков пользуются плуги первого типа.
По методам вспашки – на бороздные, оставляющие борозды и гладко пашущие. Бороздные плуги применяются при обработке грунта в свал. Модели, оставляющие борозды используются для обработки вразвал.
В зависимости от конструкции рабочих элементов, различаются лущильные, оборотные лемешные и дисковые плуги для мотоблока. Первый тип используется с целью лущения почвы на глу0бине до 10 см. Второй предназначен для создания ровных борозд с целью дальнейшей посадки. Третий тип применяется для лущения «тяжелых» грунтов с высокими сорняками.

Определяясь с подходящей моделью, крайне важно учесть возможность регулировки плуга мотоблока. Нередко при обработке земли требуется изменить уровень глубины нарезания или угол его наклона. Внесение изменений в большинстве случаев поможет улучшить эффективность вспашки.

Эффективным, и, при этом, достаточно экономичным оборудованием для работы на небольших участках, считается электрический плуг, обладающей большей тягой по сравнению с мотоблоками.

Плуг от российского конструктора – особенности и преимущества

Чтобы иметь возможность эффективнее вспахать землю, эксперты советуют использовать плуг Зыкова.

Он быстро кроит и переворачивает грунт, благодаря чему владелец участка может избавиться от большого количества сорняков. Такой плуг состоит из следующих элементов:

Опорной части;
Лемеха, закрепленного на корпусе;
Стойки, предназначенной для крепления агрегата на мотоблоке;
Полевой доски для устойчивости;
Перо для переворачивания грунта, с целью получения равномерно обработанного участка.

Для окучивания различных культур необходимо использовать окучник или плуг, имеющий две рабочие стороны. Он обладает большими габаритами и дает возможность полностью избавиться от вредных сорняков, засыпать ряд грунтом, нарезать траншеи для посадки. Такой плуг может иметь фиксированную и переменную ширину захвата. Основная разница между ними заключается в использовании движущихся крыльев, которые позволяют отрегулировать ширину захвата.

Изготовления агрегата своими руками – подробный алгоритм от «А» до «Я»

Самодельный плуг – это агрегат, который поможет эффективно обработать огород, посадить и собрать богатый урожай. Нередко заботливые хозяева задумываются об изготовлении инвентаря своими руками, тем более что сделать это не так сложно, как кажется.

Перед тем, как сделать оборудование, потребуется купить несколько листов стали, толщиной от 3 до 5 мм. Заранее нужно сделать лемех – для его создания подойдет диск от пилы-циркулярки. Режущий элемент лемеха потребуется заточить под углом 45 °.

Следующий этап заключается в изготовлении отвала. Для этого подойдет труба, диаметром 50 см и толщиной стенок в 5 мм. Перед изготовлением агрегата трубу нужно поставить на ровное место и вырезать заготовку.

Все сделанные элементы нужно собрать в одно целое. Для этого понадобится еще один стальной лист, толщиной 2 мм. На него нужно поставить лемех, и прихватить к металлу с каждой стороны посредством точечной сварки. То же самое нужно проделать и для бокового щитка стойки, который приваривается к лемеху вертикально.

Отрегулированный щиток своим краем должен заступать на лемех на 5–6 мм. Его следует приподнять выше лезвия лемеха примерно на 5 мм.

Затем присоедините к лемеху отвал. В результате этого поверхности элементов должны составить одно целое. Угол между верхним обрезом и лезвием лемеха должен составить 5–8 °.

В качестве сцепки для мотоблока используются готовые принадлежности, приобрести которые можно в специализированных магазинах.

Принципы самостоятельно регулировки инвентаря

Следующая проблема, с которой сталкиваются владельцы земли – как настроить плуг на мотоблоке? От правильности регулировки зависит эффективность работы инвентаря и скорость обработки почвы.

После того, как вы закончите устанавливать плуг, начните его регулировку. При этом учитывайте такие факторы, как совпадение продольно оси огородной техники и регулятора, а также вертикальное положение грядили агрегата.

С целью усиления эффективности обработки почвы можно использовать удлинитель осей и металлические колеса с утяжелителями. Сам мотоблок не должен иметь тонкую стойку, короткий отвал, тонкий лист корпуса, изготовленный из некачественной стали. Техника, не обладающий такими изъянами, и имеющая достаточную мощность в конских силах станет хорошим помощником для обработки почвы плугом.

Регулировку инвентаря представьте в виде схемы, в которую входит:

Скоба;
Крепежные элементы;
Колесо;
Чистик;
Стойка и винтовой механизм.

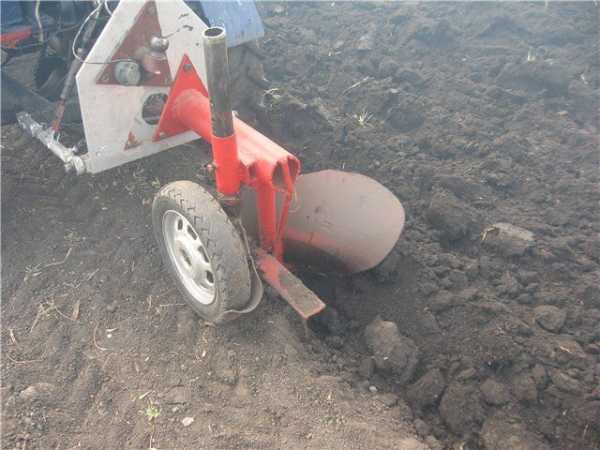

Например, настройка плуга, оснащенного опорным колесом, выполняется при помощи винтового элемента. Если для обработки применяется электрическое оборудование, то внести изменения в процесс обработки можно посредством двухручьевого шкива, который меняет тягу и скорость обработки.

pro-motobloky.ru

Плуг для мотоблока: выбираем по-взрослому

Мотоблок, как пианино – на все сгодится. Кому — «Мурку» сыграть, кому – сонату Бетховена. От человека зависит: к чему душа у него лежит. Стрижет газон – значит, эстет: свет белый украшает. И дело важное совершает для мирозданья. Ибо жаждет, чтобы как в первый день, мир наш был «весьма хорош».

Косьба – дело нужное. Кто спорит? Но – и недолговременное. Коси коса – пока роса. Так, сено – солома. Недисциплинированное дело. Хочешь – направо завернешь, хочешь — налево. Роса долой – и косари в стог свежий уже завалились, хихикают там.

А пахарь не уходит от земли и в полуденный зной. И то сказать: какая погода будет завтра? Когда уж угадывать приспособятся? Некогда отдыхать пахарю — и обед к борозде ему приносят. Кормилец ведь. И труд его не просто важен для мира – но сущностно необходим. Оттого и, выбирая плуг для мотоблока, задумывается фермер не по-детски.

Издревле ведь считалось: встал юноша землю пахать – взрослым мужиком сделался. Как на войну ушел. А выбрать правильное орудие: чтоб и сил лишних не отнимало, и не стыдно было в сумерках оглянуться на сделанное – это первое дело.

Выбор плуга пахотного орудия для региона и почвы

Кажется, чего проще – землю пахать. И в Вавилоне плуг был, и египтяне древние с ним управлялись, и китайцы за тысячу лет до новой эры. Да не все так легко. Древние-то сохой обходились. А так – чтоб на колесиках, да с наконечником металлическим – это уж в Риме выдумали.

Орудие для мотоблока – еще более мудреное дело. Про «Унесенных ветром» каждый ведь знает. Как Америку всю чуть в океан не снесло. Ну, всю – не всю, а миллионы тонн землицы плодородной солнце на время закрыли, и канули в воды соленые. А все из-за плуга для мотоблока и трактора.

Чужая была земля, индейская. Не знали люди пришлые про свойства ее. Потом уж сообразили. Ходили ума-разума выпрашивать у волшебника города Изумрудного. Воротились с разумением: когда мало влаги, да просторы большие, да ветры сильные – иной подход нужен к земле. Не выворачивать все нутро наверх – а рыхлить аккуратно. Не годится плуг для мотоблока – плоскорез возьми.

А не знаешь сам, что земле по нраву – оглянись кругом. Чем сосед пашет, у которого урожай самый богатый в округе? Что покупают фермеры, у которых дело не первый год? Какие ладят устройства кузнецы-самоделкины для родной земли?

Знать и любить надобно землю свою – не пропадет тогда в море синем, а, благодарная, сторицей за ласку фермерскую воздаст.

Настройка плуга для мотоблока: размеры имеют значение

Всякому известно: хороший инструмент борозды не испортит. А как выбрать хороший? И размер имеет значение. И материал. И конструкция. И умение пахаря вовсе не лишне.

Нередко слышно: вот, и плуг для мотоблока новый, и соляры полный бак – а не идет работа даже по паханному. Что сказать? Настройка агрегата – тонкое дело. Тут, и мощность правильно выбрать следует, и грунтозацепы навесить вместо колес, и скоростью управлять. Гиблое дело, пахать мотоблоком, что весит меньше мешка картошки.

И сам инструмент на сцепке нужно хорошо прикрепить к мотоблоку. Глубину вспашки установить 15 – 20 см, угол атаки отрегулировать. А пятка чтоб шла параллельно земле: не зарываясь и не выныривая дельфином.

Да не загнать как бы «железного коня» своего. На малой скорости пахоту плугом для мотоблока начинать, да отдых давать каждые час-полтора. Привыкнут «конь» и плуг друг к другу и фермеру – тогда и спориться работа начнет.

Где покупать плуг для мотоблока?

Но только нелегко инструмент хороший нынче купить. Все продают. А кто сделал: какой завод или мастер — не всякий и скажет. Да и не каждому слову можно верить. Одно вот название — плуг Зыкова, а делают — всяк по своему. У кого — пашет, у кого — нет. Кто из хорошего металла сработает, а который и сталь 3 гвоздевую для лемеха приспособит. А с кого спрашивать: с Зыкова или Пушкина?

Оттого и ладит каждый фермер свой плуг к мотоблоку. Но в этом деле — тоже разумение нужно иметь. И навык. И инструмент. Коли мастеровит фермер — не нужен ему ни продавец, ни завод. Сам сварит, склепает — для своей земли, знает которую лучше всех. Ему и работа плугом тем будет в радость да без устали. А не вышло — то и винить некого.

Если же нет сметки в деле механическом, да аппарата сварочного — к «левше» местному можно пойти. Вот кто понимает и про землю родную, и про металл. Да про то — в какую сторону изогнуть лемех, да чтобы не чересчур. Этот не подведет, не обманет, не убежит никуда. Но другая незадача — не близок к нему путь. Да и другие пахари в очередь к «левше» строятся.

А коли время поджимает да занят «левша» — иди покупать плуг для мотоблока в интернет. На любой вкус, для любой землицы здесь инструмент. И целину поднять, и деревья опахать в саду. И оборотный плуг отыщется, и самый что ни на есть простой.

Да только продавца насквозь скайпом рассматривай. Да скажи, что орудие негодное для пахоты продать — все равно, что украсть. А вора-то прежде за это колесованием образумливали. И что даже соху принимать в заклад грехом считали — тоже напомни. Ну, если покупаешь инструмент серьезный в кредит.

И пусть правду отвечает продавец про плуг для мотоблока.
— А не обманываешь меня? Сталь-то легированная, взаправдишная? А толщина — не как в папиросной обертке?
— Вот те крест, пять миллиметров.
— И швы варил не студент? И резьба на болтах серьезная?
— Да настоящий «Зыков». Как перед полиграфом говорю. И цену дам настоящую, со скидкой. Только и ты на хлебушек с картохой цену не загибай. Лады?
— Лады.

Вот и договорились. Общественный договор называется. К обоюдной, значит, выгоде – без обмана. Каждый дело свое делает: по чести да совести — чтобы всем хорошо жилось.

Автор: Виталий Сермилин | Google Поделиться статьей в социальных сетях:

selhoztehnika.net

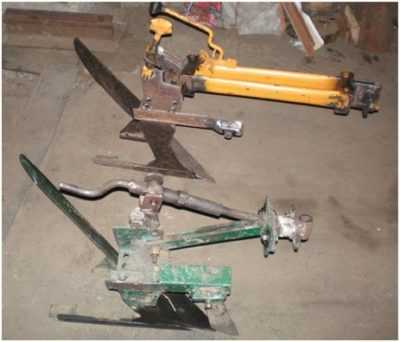

Плуг Зыкова и другие плуги для мотоблоков и мотокультиваторов.

В последнее время по всей Украине, и даже у нас под боком, в продаже появились плуги Зыкова (Полеход) для мотоблоков. Только Зыков здесь не при чём. Статья о том, чем отличается плуг Зыкова от других плугов, от подделок плуга Зыкова и как не ошибиться при покупке плуга.

(См., например, откровенную подделку в одном из известных интернет-магазинов: www.in-green.com.ua).

Внимание!
У нас вы можете купить настоящий Плуг Зыкова (Плуг Полеход).
Плуг Зыкова является плодом научно-исследовательских разработок Технического центра «Садово-огородная техника» и выпускается исключительно под торговой маркой Полеход. Мы являемся владельцем патента Украины на конструкцию этого плуга. На сегодняшний день (16 апреля 2013 г) никто, кроме нас не производит Плуг Зыкова, а подделки не выполняют те функции, ради которых он и был задуман! (см. также открытое письмо поддельщикам-бракоделам).

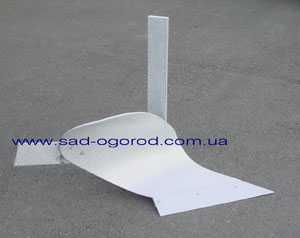

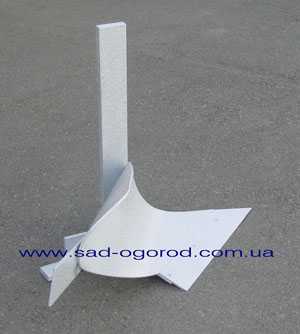

Вот он, плуг Зыкова (Патент Украины №47720). Как видите, ничего революционного в нём нет. Вообще, придумать новый плуг сегодня очень сложно. Написаны десятки, если не сотни диссертаций, получено бесчисленное множество патентов на изобретения. Но отличия плуга Зыкова от плугов, продаваемых в Украине, всё же существуют.

Если рядом с плугом Зыкова поставить обычный, отличия вы увидите даже глазом.

С какой стороны не крути плуги, а форма у них разная. Кстати, обычные плуги в Украине продаются довольно лихо. Не потому, что они такие хорошие, а потому что дешевле.

Главное отличие плуга Зыкова — это хорошо продуманная геометрия лемешно-отвальной поверхности и тщательно подобранные углы. Здесь мы использовали свой опыт, накопленный за более чем 35-летнее сидение в библиотеках и в полях. А далее мы учли горькие уроки общения с украинскими заводами. Как правило, когда документация поступает на завод, в ход идут «рацпредложения» от заводчан: где-то сделают замену металла, где-то поменяют допуск в размере, где-то что-то упростят, а где-то и своё добавят. В результате изделие внешне хоть и похоже на то, что изображено в чертеже, но в работе ведёт себя совершенно по-другому.

Поэтому конструктор Технического центра «Садово-огородная техника» Павел Зыков тщательно ведёт авторский надзор за изготовлением плуга. Мы и назвали плуг его именем ещё потому, что благодаря именно ему на выходе получаем то, что заложено в чертежах. Работать с таким плугом – одно удовольствие.

В последнее время мы обнаружили, что так называемый плуг Зыкова для мотоблоков уже изготавливается в разных городах Украины и продается через интернет-магазины, другими предприятиями, в супермаркетах и даже у нас под боком. Не можем сказать, что рады этому (см. также открытое письмо поддельщикам-бракоделам где мы сравниваем оригинальный плуг с подделкой). Тем не менее, лучше уж копия плуга Зыкова (разумеется, под авторским надзором), чем те, которые в больших количествах продаются в Украине.

Например, вот этот. Примитивный отвал бульдозерного типа с недоразвитым крылом не в состоянии перевернуть пласт почвы, а круто поставленный лемех создает мощное сопротивление мотоблоку, что вынуждает оператора толкать перед собой центнер железа вместо того, чтобы легко и без устали пахать свой огород. Как работают плуги такого типа, вы можете посмотреть здесь:

http://www.youtube.com/watch?v=0qjd4p7GnzA&feature=related

Как видите, все пласты почвы, которые нарезает плуг, не переворачиваются, как того требует агротехника, а отодвигаются в сторону, поверхность пашни получается ребристой, верхний слой почвы с травой не укладывается на дно борозды. И это несмотря на то, что в руках оператора довольно приличный мотоблок VARI. Фактически огород испорчен. Как его в дальнейшем обрабатывать, чтобы привести в культурное состояние, даже затрудняемся сказать. Такие плуги отбивают охоту у людей пахать мотоблоками. Поэтому пусть уж лучше копируют наш плуг Зыкова, чем подобные этим. Хоть какая польза будет.

плуга Зыкова

Во-первых, мы никому не передавали конструкторскую документацию. Все эти плуги делаются неизвестным нам образом, возможно и на глазок. А это не одно и то же.
Во-вторых, чтобы копия плуга Зыкова успешно продавалась, его стараются сделать дешевле оригинала: применяют более тонкий лист, обычную сталь вместо легированной, делают тоньше стойку плуга, укорачивают отвал. В результате плуги в работе гнутся, о чем нам уже сообщают владельцы таких плугов.
В-третьих, упрощают конструкцию, например, убирают такой очень важный элемент плуга, как перо для получения слитной пашни. И еще одно важное обстоятельство: к плугу должна прилагаться инструкция по настройке его. Для новичка без инструкции нечего и думать о вспашке. Ничего из этой затеи у него не получится.

А это оборотный плуг Зыкова. После ряда испытаний и улучшений мы запустили его в серийное производство в январе 2010 года. В Украине его также подделывают. Например, тот же Калиновский ремонтно-механический завод Винницкой области, директору которого мы написали открытое письмо.

Многие, кто пробовал пахать мотоблоком, говорят, что тяжело, а порой невозможно. Действительно, если неправильно подобран плуг, сцепка, колёса, масса мотоблока, его развесовка и др., пахать мотоблоком тяжело, в чём мы сами много раз убеждались. А если всё продумано, «упираться рогом» не приходится. Посмотрите, разве тяжело пахать нашему механику с плугом Зыкова? Если сомневаетесь, смотрите следующее фото, где мотоблок пашет сам, без оператора.

Надеемся, мы вас убедили? Если нет, посмотрите работу оригинального плуга Зыкова в фильме, который вам покажут в Техническом центре «Садово-огородная техника».

Теперь поговорим о качестве вспашки плугом Зыкова. В Интернете, в Ютубе, мы выложили видеофрагменты вспашки мотоблока ГЕПАРД-4 (модель BL-120) итальянской компании BENASSI. ГЕПАРД-4 пашет сам, без оператора, а оператор идёт рядом, только контролируя работу мотоблока. Тем самым мы хотели показать лёгкость управления этой техникой. После того многие владельцы мотоблоков тоже начали выкладывать в Интернете видеоролики, показывая лёгкость в работе своих мотоблоков. Но при этом обходят вниманием самое главное требование к плугу — качество выполняемой агротехнической операции. Например, на этом видеоролике мотоблок пашет сам, без оператора. Красиво идёт! Не правда ли? Но присмотритесь внимательнее: явный недовал плугом пласта почвы. И так по всему огороду. Огород испорчен!

Аналогичная картина и здесь.
И кому такая вспашка нужна? Вот и выходит, что картинки вроде эффектные, а толку от такой вспашки мало.

Кстати, в Интернете можно увидеть заманчивые картинки не только о плуге. В этом видеоролике показано окучивание картофеля мотоблоком с дисковым окучником. Пользы от таких дисков будет мало. С сорняками они справляются плохо, а малый диаметр дисков не позволит эффективно выполнить более позднее окучивание.

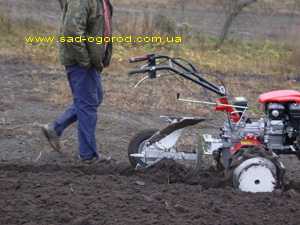

Обратите внимание, как плуг Зыкова выполняет оборот пласта почвы. Даже при такой небольшой глубине вспашки стерня практически полностью заделывается в почву. А это очень важно для эффективного разложения растительной массы.

Вид на плуг Зыкова слева-сзади. Слева – невспаханный участок со стернёй и сорняками, справа – всё заделано в почву!

После прохода плуга Зыкова поверхность пашни остаётся без растительных остатков, что и требуется по агротехнике.

Плуг Зыкова имеет еще одну особенность: за счёт острого угла вхождения в почву лемех плуга не упирается в прочные корни растений, а срезает их, что существенно облегчает управление мотоблоком.

ПОСЛЕСЛОВИЕ:

Поскольку плуг Зыкова запатентован, те, кто копирует его, продают под другим названием или обозначением. Например, «скоростной плуг». Очевидно авторы, как им кажется, столь «удачного» названия плуга, преследуют цель привлечь покупателя высокой скоростью вспашки (ну кто не хочет быстро вспахать свой огород?), подсовывая им обычный плуг. Заметим на этот счёт, что даже лошади не пахали рысью, не говоря уже о галопе. Очевидно, на то были причины. А тут такое предлагают человеку!
Кроме того, авторам «скоростного» плуга, как мы понимаем, невдомёк, что ещё 100 лет тому назад было установлено: при повышении скорости вспашки сопротивление почвы плугу не растёт пропорционально. Оно растёт в квадратичной зависимости! Т.е., если увеличить скорость движения плуга в 2 раза, то сопротивление вырастет не в 2 раза, а как минимум в 4! (Сомневающиеся могут почитать об этом в научном труде «Теория плуга» академика В.П.Горякина»). Значит мощности двигателя надо больше, и расход топлива увеличится. Вот почему скоростная вспашка применяется исключительно на тракторной тяге.

А вот итальянская компания Benassi хорошо знает об этой особенности почвы, и удачно использовала скорость для того, чтобы мотоблок Итальяно-6 весом всего 60 кг пахал так же качественно, как и тяжёлый. Подробнее читайте на нашем сайте статью «ИТАЛЬЯНО-6. Часть 2: В работе».

Здесь вы можете посмотреть вспашку огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова.

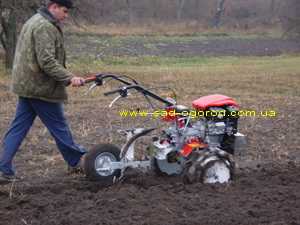

Вспашка огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова (продолжение). Обратите внимание, как наш механик Донец в конце огорода делает разворот: плуг поворачивается лёгким движением ноги, а при развороте мотоблока срабатывает дифференциальная ступица и разблокирует колёса.

Вспашка огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова нашим механиком Русланом Карабутой.

Удачная геометрия лемешно-отвальной поверхности плуга Зыкова обеспечивает качественное крошение почвы, полный оборот пласта и заделку растительных остатков.

Наши товары, которые описываются в этой статье:

В магазин

Киев, Частное предприятие Технический центр «Садово-огородная техника»
2009-2011 гг.

www.sad-ogorod.com.ua

Делаем оборотный плуг для мотоблока, чертежи, фото, регулировка

Оглавление:

Как сделать оборотный плуг для мотоблока

Чтобы понять, что такое оборотный плуг,и как сделать оборотный плуг для мотоблока, давайте рассмотрим процесс вспашки — обычное переворачивание земли, т.е. то, что было внизу оказывается наверху, и наоборот.

После прохождения плуга по земле остается борозда, разделяющая площадь на вспаханную и нет. В зависимости от направления, плуг переворачивает землю либо налево, либо направо. Есть минусы при работе на небольших участках земли. Когда пашут в свал, при развороте трактора получается небольшой холмик.

А когда пашут вразвал — посередине получается борозда. В итоге огород получается неровным. Чтобы этого избежать, при использовании мотоблока или трактора стараются пятиться назад и пахать заново. Но происходит холостой ход, ведь, когда трактор едет в одну сторону, он пашет, а в другую нет. Для решения этой проблемы, были придуманы разные оборотные плуги. Конструкций таких плугов достаточно много, но при их использовании существенно экономится топливо, время и работать становится удобнее.

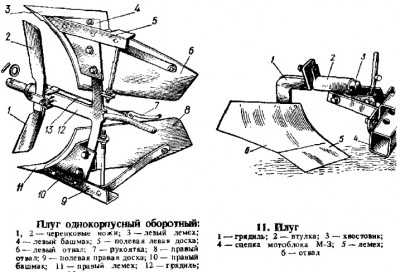

Устройство оборотного плуга к мотоблоку

Рассмотрим устройство оборотного плуга к мотоблоку на конкретном примере.
Плуг предназначен для крошения и оборота пахотного слоя, и рекомендуется к использованию на почвах, которые уже обрабатывались.

Основные характеристики плуга

Глубина вспашки 20см;
Ширина лемеха (захвата) 22 см;
Для настройки глубины вспашки в стойке сделаны 3 отверстия;
Высота 76 см;
Ширина 32 см;
Длина 48 см;

Плуг присоединяется к мотоблоку при помощи соответствующей сцепки.
Плуг должен быть отрегулирован так, чтобы боковая грань полевой доски при работе располагалась параллельно направлению движения, т.е вдоль стенки борозды. А образованный режущей кромкой лемеха, каблуком и нижней гранью полевой доски опорный треугольник, должен находиться в горизонтальной плоскости.

Для того, чтобы настроить глубину вспашки, нужно отрегулировать в вертикально-продольной плоскости угол наклона корпуса плуга. Для этого используют дополнительные отверстия в скобе минисцепа и стойке плуга, или же регулировочный винт сцепки.

Во время работы можно корректировать правильность установки плуга. Конструкция данного оборотного плуга позволяет отваливать слой почвы в одну сторону, как при прямом, так и при обратном ходе. Чтобы сменить корпуса оборотного плуга, достаточно повернуть его на 180°вокруг оси, и зафиксировать в рабочем положении. Прежде чем начать работать с плугом, нужно оснастить его грунтозацепами, для обеспечения надежного сцепления привода агрегата с обрабатываемым грунтом.

Техника безопасности при работе с оборотным плугом

Перед началом работы проверьте надежно ли затянуты все резьбовые соединения. Удалите все посторонние предметы с обрабатываемой территории. Во время маневрирования агрегата с установленным плугом, а так же при движении задним ходом, соблюдайте особенную осторожность. Во избежание травм, которые можно получить от выступающих острых углов и кромок, во время работы соблюдайте безопасное расстояние до орудия.

Используйте защитные перчатки при обслуживании орудия. Если вы закончили работу, нужно произвести очистку плуга. Все детали и резьбовые соединения, которые не имеют лакокрасочного покрытия, нужно обработать смазкой. Хранить плуг необходимо в закрытом помещении.

Оборотный плуг для мотоблока своими руками чертежи и описание

Если в данном виде деятельности отсутствует какой-либо опыт, сначала необходимо проконсультироваться со специалистом, чтобы понять основные сложности процесса.

Каждая разновидность плуга имеет свои особенности конструкции. Наиболее простую конструкцию имеет однокорпусный плуг, и это оптимальный вариант для новичков, которые не имеют в этом деле соответствующих навыков.
Вверху корпуса оборотного плуга имеется загнутое перо, что позволяет обрабатывать переворачиваемый пласт земли. Поэтому данное изделие оптимально при обработке твердой почвы.

В процессе изготовления такой конструкции, очень важно соблюдать все инструкции и внимательно соблюдать параметры чертежа. Допущенная малейшая неточность, существенно скажется на характеристиках изделия, и во время эксплуатации негативно проявится в результатах работы.

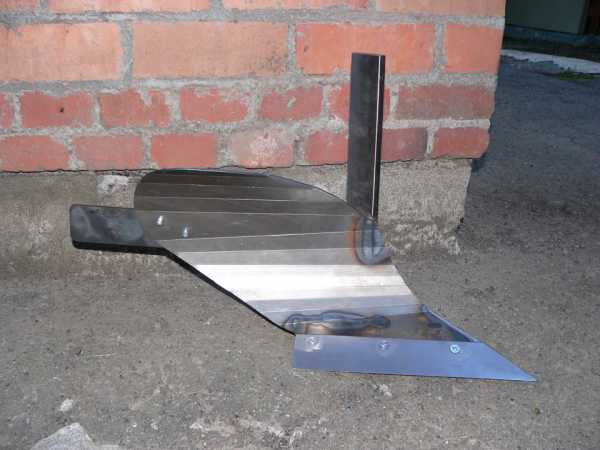

Для изготовления плуга нужно использовать сталь толщиной 3-5 мм. Первым изготавливается лемех. Он должен быть съемным. Режущую часть нужно отбить на наковальне и заточить.

Следующим делают отвал.

В качестве заготовки используют трубу, диаметром полметра, с толщиной стенок 5 мм. Газовой сваркой по шаблону вырезают заготовку отвала, и подвергают шлифованию болгаркой. После изготовления этих двух деталей, из стали толщиной 2-3 мм изготавливается корпус плуга и собирается конструкция.

Регулировка и настройка плуга для мотоблока

После того, как плуг сделан, нужно его настроить. Но перед этим, необходимо настроить мотоблок. После того, как вывезли мотоблок, на поле, обязательно снимаются колеса с резиновыми покрышками, и меняются на колеса, которые оснащены грунтозацепами.

В противном случае во время вспахивания мотоблок с оборотным плугом начнет буксовать из-за сопротивления грунта. Затем плуг для мотоблока крепится к навесному устройству. Для регулировки устройства гайки на креплении полностью не затягиваются. После чего, используя два металлических штыря, фиксируем агрегат с крепежной серьгой мотоблока. От максимально правильной настройки напрямую зависит качество вспашки.

Основные этапы регулировки плуга

Для проведения балансировки, мотоблок устанавливают колесами на специально подготовленные подставки. От высоты этих подставок зависит глубина вспахивания. Для зимней обработки грунта высота подставок составляет 20-25 см, для весенней обработки — примерно 15-20 см.

Используя регулировочное болты, нужно выставить угол наклона плуга. Следим за тем, чтобы «пятка» плуга сохраняла параллель с поверхностью грунта.
После закрепления плуга, мотоблок ставится на грунт. Ручки управления выставляются по высоте поясницы пахаря.
На последнем этапе оцениваем правильность настройки плуга экспериментальным методом.

Вспахиваем две-три борозды, и определяем глубину среза, дистанцию между гребнями и качество отвала грунта. Если же между бороздами дистанция будет более 10 см, или же они будут перекрываться, то повторяем регулировку.

Оборотный плуг для мотоблока фото подборка

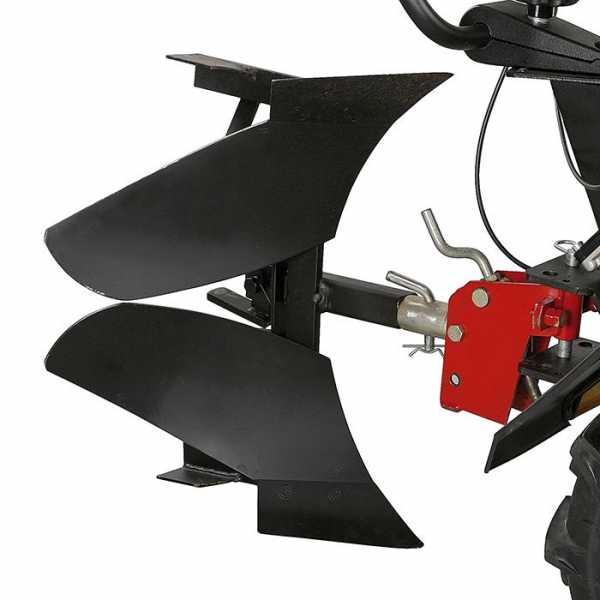

Фото 1. Оборотный плуг спереди и сзади

Фото 2. Пластинчатый оборотный плуг для мотоблока

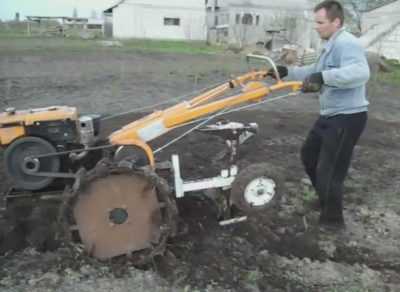

Фото 3. Оборотный плуг с мотоблоком

motoblok-kultivator.com

Плуг для мотоблока своими руками

Агрегат собирается несколькими способами, и сложность некоторых вариантов сборки может состоять, во-первых, в наличие необходимого материала, во-вторых, нужно иметь, хотя бы небольшой опыт в таких работах. Если вы уже что-нибудь конструировали в своей жизни самостоятельно, то работы по созданию самодельного плуга не покажутся вам сложными.

Сначала следует разобраться какой вид конструкции выбрать, что в основном зависит — на какой почве будет эксплуатироваться плуг. Далее следует подобрать материал, инструмент и сделать чертежи, а потом уже и макет. Из материала порой достаточно того, что имеется в гараже либо в сарае, а из инструмента необходимы будут газовый резак, болгарка и сварка. Остальные подручные инструменты и материалы для работы наверняка найдутся у любого даже начинающего конструктора.

Виды плугов

Плуги подразделяются на несколько видов, некоторые имеют более сложную конструкцию, но у каждой есть уникальные отличия, как в эксплуатации, так и визуально. Виды плугов:
1. Однокорпусный и двухкорпусный.
2. Поворотный (оборотный).
3. Роторный (ротационный).
4. С отвалом или без отвала.
Двухкорпусный плуг в самостоятельном варианте в большинстве случаев собирается для трактора или для мини-трактора, так как лошадей эти сельскохозяйственные машины имеют больше, чем любой мотоблок. Однако есть умельцы, которые делают двухкорпусное устройство с поворотным механизмом самостоятельно, именно для мотоблока. Но поворотный плуг отличается своим устройством от типовой двухкорпусной модели.

Поворотный плуг

Поворотный или оборотный плуг — это конструкция позволяет экономить на горючем, не делая при пахоте холостой ход назад. После каждого прохождения полосы, конструкция разворачивается по своей оси, это происходит в ручном механическом режиме.

Есть еще пластинчатый оборотный плуг, имеет необычную форму и размеры лемеха, а отвал, по сути, представляет собой решетчатую пластину. Данный вид плуга имеет как плюсы, так и минусы. К минусам стоит отнести, во-первых, вес плуга увеличится, во-вторых, конструкция его немного сложнее, следовательно, необходимо больше опыта в его создании, нежели в сборке однокорпусного плуга. К положительным моментам относятся, экономия времени и средств при работе с таким агрегатом.

Модель роторного плуга совершенно отличается от других видов, как по устройству, так и по принципу работы, так же в нем отмечают удобство эксплуатации и качество производимой вспашки. К тому же при использовании роторного плуга для мотоблока обрабатываются сложные участки: изгибы, тупики, площади, где обычной конструкции плугов остаются беспомощными. Очень удобен именно для вспашки на частных небольших участках.

Отвальный и безотвальный варианты

Отвальный плуг переворачивает и рыхлит грунт — это классический вариант. Безотвальный плуг предназначен для разрыхления, в основном используют в засушливых регионах, где земля твердая.

Отвал у плуга называют верхнюю часть, которая плотно соединена с лемехом. Его задача отрезать пласт почвы от стенки борозды, рыхлить, сдвигать в сторону и переворачивать нижний слой вверх. От этого элемента зависит качество пахотных работ, сам отвал условно разделяют на две части:
1. Грудь отвала.
2. Крыло отвала.
Именно от длины и угла изгиба крыла будет зависеть, как плуг будет переворачивать грунт. По необходимости длину крыла делают больше, добавляя дополнительно, так называемое, «перо». Нижняя часть плуга называется лемехом — это основной рабочий элемент, его желательно сделать из качественной стали. Эти два элемента являются основой плуга, и место соединение между ними (головки болтов в потае,), как и сама рабочая поверхность, должны быть без выступов — гладкими. Для самостоятельного исполнения вполне подойдет однокорпусный плуг для мотоблока. Мы предоставим вам один популярный вариант с некоторыми чертежами и инструкцией, что поможет сделать агрегат своими руками даже новичку в таких делах.

Самодельный однокорпусный плуг для мотоблока

Однокорпусный плуг является самым оптимальным вариантом для мотоблока. Перед его изготовлением, стоит сразу подумать об устройстве съемного лемеха. Даже если он будет изготовлен из высоколегированной стали, то все равно будет требоваться периодическая заточка. Хорошо заточенный лемех будет облегчать работу не только пахаря, но и уменьшать износ самого мотоблока.

Стоит так же понимать, что без чертежа собрать качественно конструкцию вряд ли получится. Посмотрите на рисунке, каким примерено должен выглядеть чертеж однокорпусного плуга.

Для создания рабочих компонентов конструкции потребуется сталь от 3 до 5 мм. Лемехом стоит заняться в первую очередь, наиболее оптимальный вариант для изготовления самодельного лемеха — это изготовить его из круга циркулярной пилы. Диск не сложно найти, но если не имеется, то используйте сталь легированную 9ХС. Если не найдется ничего, то воспользуйтесь обычной, не подлежащей термообработке стали. Режущую, рабочую кромку отбивают на наковальне, после этого затачивают на наждаке.

Отвал изготавливается из обычной, подходящей по размеру трубы. Для мотоблока вполне подходит труба в диаметре 500 мм, толщина стенок до 5 мм. Толще трубу можно найти, но не стоит, увеличится вес плуга, к тому же ее придется обрабатывать на наковальне. Чтобы вырезать точную заготовку из трубы, сначала следует сделать шаблон отвала на твердой бумаге или лучше всего изготовить из картона. По картонному шаблону, соблюдая размеры, вырезается из трубы отвал при помощи газового резака. Все кромки будущего отвала выправляются на наждаке.

Теперь следует собрать макет будущей конструкции, для этого нужно вырезать соответствующие части и аккуратно склеить между собой. При склейке придерживайтесь следующих геометрических размеров: угол альфа 25 -130 градусов в разных частях корпуса, угол гамма 42 – 50 градусов. Теперь можно начинать изготовление плуга, если картонная копия соответствует заданным размерам и параметрам.

После отделки всех компонентов: лемех, отвал, для сборки плуга требуется небольшой лист 50×50 см вполне подойдет, чтобы на нем произвести сборку и прихватить конструкцию точечной сваркой, а затем и полностью обварить. Отступаем от кромок 40 мм, прикладываем лемех под углом 25 градусов и «прихватываем» в двух местах по краям сваркой. Боковой щиток вертикально так же прихватываем с лемехом, причем он должен заходить за край лемеха на 6-8 мм. Щиток нужно сделать выше, чем режущая часть лемеха примерно на 5-10 мм. Отступить необходимо для беспрепятственного подрезания лемехом грунта.

Стойку изготавливают из стальной пластины, толщина металла должна быть не меньше 10 мм. Отвал с лемехом соединяется вплотную без зазора. Соединение отвала с лемехом должно получиться цельным. Градус угла между лезвием лемеха и верхней частью отвала должен составлять от 6 до 8 °. В случае если параметры не совпадают, то подогнать нужный угол отвала следует молотком. Если все параметры подогнаны, то отвал с задней стороны прихватывается с лемехом и боковым щитком. Далее, щиток прихватывается с распорной планкой и листом основания. После «прихватки» сваркой, осмотрите конструкцию, если все размеры соблюдены, то проваривайте все стыки капитально.

Металлический лист, на котором собиралась конструкция, отбейте с помощью зубила или используйте болгарку. После того, как сварочные швы остынут, сбейте с них шлак и очистите металлической щеткой. Рабочую сторону лемеха, отвала так же приведите в порядок, зачистив поверхность наждачной бумагой.

Как настроить и установить плуг

Теперь необходимо подготовить сам мотоблок. На мотоблоке следует поменять колеса с резиновыми покрышками на специальные, где вместо обычных покрышек установлены «грунто-зацепы». Если таких колес нет, то их следует приобрести, они необходимы при пахотных работах, на обычных колесах КПД гораздо меньше.
Настраивается плуг в несколько шагов. Первым делом следует подтянуть все гайки на креплении, не затягивая их до конца — наживить, чтобы была возможность свободно регулировать устройство. После этого следует закрепить плуг с серьгой мотоблока, с помощью двух металлических стержней. Теперь остается только непосредственно настроить сам плуг, это необходимо произвести максимально точно и правильно, так как именно от этой регулировки будет зависеть качество вспаханной земли.

Этапы настройки самодельного плуга:

1. Мотоблок устанавливают на заранее подготовленные опоры-подставки, где будет осуществляться балансировка. Опорные подставки используются разной высоты, высокие от 20 до 25 см для промерзшего грунта, пониже от 15 до 20 см используются для весенней обработки почвы.

2. На этом этапе устанавливается угол уклона плуга, для этого используются регулировочные болты. Учитывайте, что пятка плуга обязательно должна находиться параллельно по отношению к поверхности грунта.

3. Теперь следует снять мотоблок с подставок на землю и внимательно осмотреть, сделав оценку своей деятельности. Для проверки правильности регулировки плуга, производят контрольную вспашку, достаточно сделать две-три борозды. Учтите, что ручки руля должны находиться на уровне поясницы, следует убедиться в этом, только потом произвести контрольную вспашку. По полученным бороздам выясняется глубина среза, качество отвала и расстояние между гребнями.

Когда расстояние между гребнями составляет больше 10 см, то следует еще раз произвести настройку.
Плуг является главным агрегатом для обработки пахотной земли. Правильно отрегулированный агрегат позволит качественно производить вспашку. Грамотно исполненный плуг делает вертикальные срезы с отблескивающим следом от полевой доски, оставляет за собой равномерные борозды. Если агрегат сделан с самого начала неправильно, то он плохо углубляется в грунт, если удается углубиться, то «идет» рывками, стараясь «вырваться» из грунта. К тому же старый с большим износом плуг или неправильно отрегулированный сильно нагружает мотоблок, что в итоге ни к чему хорошему не приведет.

Все основные правила как сделать плуг мы сегодня описали, еще одно: если используются крепежные элементы, к примеру, болты, то на поверхности рабочей части их не должно быть, то есть они не должны выходить наружу. Рабочая поверхность должна быть гладкой и отполированной, после работы, хорошие пахари очищают плуг от грунта, мало того смазывают поверхность маслом, защищая ее от коррозии.

Плуг своими руками(как сделать)

Трактор т-25

traktor25.ru

РубрикаРазное
