Калитка из профнастила своими руками: полная инструкция

Любая огороженная территория имеет место, через которое на неё можно попасть человеку. Это может быть проход, организованный непосредственно через здание или отдельно стоящая сторожка с дверью, но самым распространённой, конечно же, является калитка, способов технического исполнения и разновидностей оформления которой существует великое множество. Но самый популярный их вид — это вариант из профнастила. Как сделать калитку из профнастила своими руками, мы опишем поэтапно в этой статье.

Плюсы и минусы калитки из профнастила

Минусов калиток из профлиста оказалось намного меньше, чем можно подумать. Если посмотреть на плюсы и минусы объективно, то получится примерно такие пункты:

Плюсы

• Низкая себестоимость

• Простотп изготовления и монтажа

• Долговечность

• Отсутствие необходимости специального технического обслуживания

• Неприхотливость в эксплуатации


Минусы

Хотя таковых, практически и нет, но некоторые особенности к ним отнести всё же можно:

• Сравнительно невысокую устойчивость профнастила к механическим повреждениям

• Отсутствие достаточной жёсткости конструкции при её больших размерах


Какой размер оптимальный?

При подборе размера калитки нужно исходить из уже существующих проёмов для прохода на территорию. Без острой необходимости разбирать забор для увеличения просвета никто не будет. Если же всё-таки габариты будущего изделия менять есть возможность, то их следует приспосабливать под технические условия использования всей территории.

При отсутствии ворот размер калитки стоит увеличить до 1,5 метров с той целью, чтобы через проход можно было бы перемещать всевозможную мебель или строительную тележку. В случае, когда есть альтернативные способы попасть на огороженную территорию, то оптимальным будет размер в 1 метр. И далее мы расскажем, почему.

Какой профнастил выбрать?

Давайте рассмотрим некоторые марки этого материала, чтобы понимать чем они отличаются и как маркируются. Более подробно о выборе профнастила для забора, мы описали в отдельной статье:

1. С-8
   Это самый дешёвый, но самый проблемный при монтаже вид профнастила. Из-за малых показателей высоты волны (всего 8 мм), листы обладают низкой ветровой устойчивостью. Это является причиной большого расхода крепёжных материалов и возникновению дополнительных рисков повреждения при транспортировке, сборке, эксплуатации и т.д.
2. С-20
   Высота ребра в листах составляет — 20 мм, что лучше 8 мм. И шаг волны в этой марке меньше, что даёт дополнительный запас жёсткости, чем в С-8. Ширина С-20, как и С-8, составляет 1150 мм.
3. С-21
   У материала этой марки самый высокий показатель высоты волны, следовательно, они и самые жёсткие. К тому же, полезная ширина самих листов — 1м.


Сравнив все показатели, можно сделать вывод, что для рационального использования материала, разумным решением будет избрать размер калитки не больше 1100 мм., а для лучшего качества конечного изделия следует применять марки С-20 или С-21.

Установка опорных стоек

Первым этапом в данном в виде строительства будет установка опорных стоек, на которые будет навешиваться остальная конструкция. Стоит отметить, что здесь могут быть два пути. Правильным будет — сначала установить столбы, а через несколько дней на них прикрепить калитку. Это обусловлено необходимостью дать застыть бетону, который набирает монтажной прочности через 7-10 дней. Не всегда такой срок устраивает людей из-за нежелания держать двор открытым.

Вторым вариантом, есть изготовление всей конструкции в сборе с применением двух поперечных крепёжных перемычек, которые привариваются сверху и снизу прикреплённой к столбам калитки для того, чтобы придать всей конструкции жёсткость, необходимую для её установки. Но и во втором случае есть свои минусы, так как демонтировать эти перемычки рекомендуется через те же 7-10 дней. (При высоте калитки 2 метра — это несущественно, а при высоте 1,5 м. всем, кому надо будет пользоваться проходом, придётся нагибаться, что не слишком удобно.) В случае несоблюдения этого условия, при открывании-закрывании калитки столбы будут расшатываться в недостаточно набравшем крепость бетоне и следствием будут дальнейшие сложности при замыкании замков и засовов. Однако, рассмотрим классический вариант и то, какими бывают столбы и как их установить.

Столбы для крепления калиток могут быть:

• Бетонными

• Кирпичными

• Металлическими


Самым оптимальным вариантом будет последний, именно на нем и будет наш пример. Опишем поэтапно процесс их установки.

Какие опоры выбрать

Их высота будет складываться из высоты калитки, глубины погружения в грунт и зазора, который будет между нижней кромкой открывающейся части и нижней перемычкой или уровнем земли.

Опорами могут послужить:

• Швеллер

• Двутавр

• Труба круглая или квадратная


Возьмём трубу, как самый экономичный вариант. Её размеры по торцу будут 100 на 100 мм, стенка металла 3 мм. Можно использовать трубу меньших размеров, но с большей толщиной стенки металла. Если жёсткость несущих опор будет недостаточная, то висящее на них изделие будет шататься, а это будет иметь такие же последствие, как и при плохой бетонировке опор. О них мы расскажем ниже.

Дополнительную устойчивость конечной конструкции могут обеспечить приваренные ближе к основанию опор небольшие куски металла. Они обеспечат лучшую сцепку столбов с бетонировкой.

Рытьё ям

Здесь стоит учитывать высоту и ширину самой калитки. Чем она будет выше и шире, тем на большую глубину рекомендуется погрузить в грунт столбы. Влияющим фактором также будет плотность самого грунта. В песке глубину ямы стоит увеличить на 20%. В остальных случаях, универсальным можно считать размер ямы 1 — 1,2 метра в глубину и 0,35 — 0,5 м в ширину. Итак, роем яму и устанавливаем в неё отрезанные по высоте столбы.

Если есть в наличии уже приобретённый профильный лист, то расстояние между столбами стоит привязать к его ширине, чтобы избежать в дальнейшем появление обрезков и использовать купленный материал максимально рационально. Расстояние между столбами должно быть на 40 — 50 мм больше ширины листа.

Бетонируем столбы

Закрепляем установленные строго вертикально опоры и закрепляем их в грунте при помощи крупных камней или боя кирпича. Расстояние между опорами не должно превышать 1,15 м.

Пример установки столбов для ворот и калитки

Приготавливаем в специальной ёмкости бетон и заливаем его в ямы до самого верха. Проверяем ещё раз по уровню вертикальность опор и оставляем их на 1 день.

Снимаем размеры

На следующий день проверяем уровень столбов и снимаем размеры получившегося проёма. Производит их надо в самом низу и в самом верху. Если разница до 1 см, то принимаем за основу меньший размер и приступаем к главной части.

Изготовление калитки

После того, как столбы для калитки уже готовы, сняты размеры, можно начать приступать к изготовлению самой калитки.

Собираем главную рамку

Её ширина должна быть меньше размеров проёма на 20-40 мм., высота на 30-50 мм меньше высоты столба от земли до верха. Собирать лучше из уголка 40 на 40 мм, но можно и из профильной трубы.

Отрезаем по размерам куски металла, складываем их на жёсткой горизонтальной поверхности и свариваем при помощи сварочного аппарата.

Вырезаем профильный лист

Проводим замер внутреннего расстояния между вертикальными рёбрами уголка образовавшейся рамки и по их размеру отрезаем профильный лист.

Сверлим отверстия

Прикладываем его к внутренней стороне каркаса и сверлим сквозные отверстия через лист и уголок в тех местах, где профнастил лежит своими рёбрами на рамке.

Отрезаем поперечную крепёжную планку

Для того, чтобы лист был прочно прижат к рамке калитки, его нужно к ней прижать отрезанным по его ширине куском профильной трубы, поперечный размер которой должен быть меньше стороны уголка на величину, равную величине порога профнастила плюс его толщины. Эта поперечина будет нужна для крепления к ней и основному каркасу Г-образной рамки, которая будет использована для монтажа ручек, замка и засова.

Собираем рамку для замка

Вырезаем и свариваем из той же трубы, что и прижимная планка, Г-образную рамку размером 200 на 200 мм. Прикладываем планку и готовую полурамку к основному каркасу, выбираем высоту и привариваем Г-образный кусок к планке. Переносим размеры образовавшейся вставки на профнастил и вырезаем на нём выемку под будущий замок.

Проверяем элементы

Прикладываем лист во внутрь основной рамки, прикладываем поперечную планку малой рамкой. Если необходимо, делаем необходимую подгонку. Разбираем конструкцию.

Красим

Убираем лист с рамки, зачищаем последнюю крупной наждачной бумагой и обезжириваем при помощи растворителя. Прокрашиваем грунтовкой по металлу поверхность каркаса, уделяя внимание и отверстиям. Даём высохнуть грунтовке и прокрашиваем основной краской.

Собираем калитку

Крепим лист к каркасу при помощи саморезов или заклёпок, прикладываем поперечную прижимную перегородку, привариваем. Нужно подложить куски жести в местах сварки, чтобы не повредить краску на профнастиле.

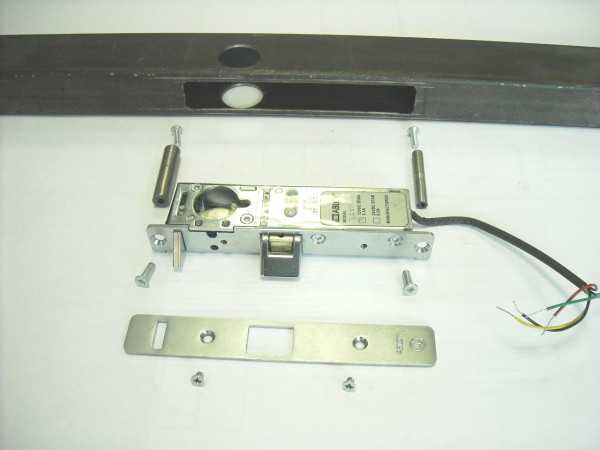

Установка замка

Замок на калитку из профнастила стоит ставить такой же, как и в обычные уличные двери, но можно использовать и сейфовый, и гаражный. Отрезаем два куска листового металла, толщиной 2 — 3 мм, по размерам рамки для замка, прикладываем наружную половину на место крепления и крепим при помощи саморезов через просверленный отверстия.

В торце основной рамки, тоже про помощи дрели, просверливаем и растачиваем отверстия по засов и замок. Установка замка на калитку из профнастила и засова делается к установленной пластине, проделывая в ней необходимые отверстия под ключ и рычаги для засова. Монтируем все части конструкции и проверяем на работоспособность. Закрываем механизм второй пластиной и крепим её, предварительно просверлив отверстия для ручки, если она будет не частью замка.

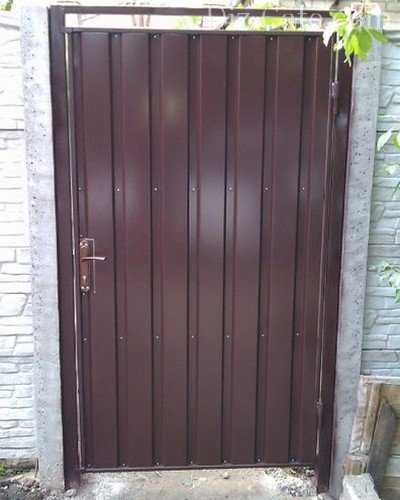

Монтируем калитку на столбы

Устанавливаем готовое изделие вертикально в проёме на стопках кирпичей. Выбираем высоту, подгоняем по уровню и привариваем петли. Убираем кирпичи, проверяем провисаемость, если всё хорошо, то отмечаем и просверливаем в столбе, противоположном столбу с петлями, отверстия под язык замка и засов.

На этом этапе, калитка для забора из профнастила готова. Вот таким образом, своими руками можно получить надежную калитку за довольно быстрое время.

Калитка из профнастила с элементами ковки

При изготовлении можно украсить калитку элементами ковки. Вариантом, могут быть расположенные вертикально с лицевой стороны кованные корзинки, приваренные к металлическим прутам диаметром 10 -14 мм., а также различные кованные орнаменты, которые можно купить в готовом виде. Они крепятся также, как и корзинки. Верх готового изделия можно дополнить кованными наконечниками. На саму калитку с наружной стороны красиво будет повесить кованный почтовый ящик или прикрепить прямо к листу фалшь-петли из прессованной стали.

Выше можно посмотреть фото калитки из профнастила с элементами ковки.

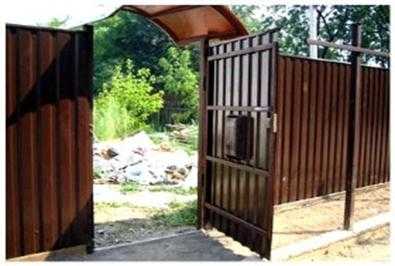

Калитка для готового забора

Можно сделать калитку прямо в заборе. Калитка из профнастила для забора изготавливается так же, как и обычная, с тем лишь отличием, что основную рамку надо будет поместить вовнутрь заборного пролёта, либо на самостоятельно стоящих столбах, либо прямо крепя на второй такой же рамке, но большей по размерам и приваренной к поперечным несущим ограждения.

Описанный нами способ является самым простым и доступным рядовому человеку, обладающему минимальными строительными навыками и инструментом. В статье подробно описано, как собрать своими руками каркас, прикрепить к нему лист и как вставить замок в калитку из профнастила. Но стоит отметить, что максимально качественным любое изделие получится, если доверить его изготовление профессионалам, ведь для успешного итога, кроме знания технологии, хорошо иметь и наработанный годами опыт.

myfencing.ru

как сделать и установить самому

Заложенный в каждом из нас инстинкт самосохранения проявляется в стремлении защитить свой дом от опасностей. Заборы, ворота и калитки являются обязательным элементом защиты. Но человеку не чуждо также и желание окружать себя красивыми предметами. Потому неудивительно, что современные элементы ограждения помимо прямого назначения выступают также в роли декоративного оформления участка. Калитка из профнастила установленная своими руками – один из самых приемлемых вариантов создания надежной и эстетично привлекательной конструкции, способной украсить парадную зону участка.

Прежде, чем делать калитку, предлагаем разобраться, в чем преимущества профлиста перед другими не менее популярными строительными материалами для изготовления ограждающих конструкций.

К ряду основных преимуществ профнастила можно отнести:

• Отличные качественные характеристики. Материалом изготовления выступают профильные листы, которые укрыты несколькими слоями защиты: антикоррозионным, а после с наружной стороны полимером, а с внутренней – лаком.
• Простота и удобство монтажа. Этот материал идеален для обустройства заборов и калиток. Конструкции из легких и в то же время прочных металлических пластин можно возвести всего за два-три дня, что в свою очередь ускоряет и удешевляет строительство. Возведенные калитки и заборы из профнастила выглядят солидно и основательно.
• Эстетичная привлекательность. Волнообразно изогнутые металлические пластины могут иметь совершенно разнообразные оттенки. Применение цветного полимерного покрытия при окрашивании листов профнастила дает возможность выбрать изделие необходимого цвета для того, чтобы сделать калитку, которая дополняя ансамбль, будет гармонично сочетаться с другими строительными сооружениями на участке.
• Долгий срок службы. Срок эксплуатации конструкций, оборудованных профнастилом, может достигать свыше 50 лет.

Благодаря многоступенчатой обработке материал имеет высокую антикоррозийную стойкость и способность сохранять эстетичную привлекательность даже под воздействием ультрафиолетового излучения и погодных условий

Шаг #1 – выбор оптимального размера

Планируя сделать в заборе калитку, важно прежде всего определиться с габаритами конструкции. Оптимальная ширина калитки – не более 1 метра, высота – не более 2 метров.

Грамотный расчет позволит предупредить проблемы, связанные с преждевременным износом петель и замка конструкции, а также возникающие неудобства в процессе эксплуатации при открывании широкого листа полотна

Желая создать более габаритную конструкцию, следует учитывать и тот момент, что увеличение массы створки может повлечь за собой ускоренный износ замков и петель полотна.

При изготовлении калитки высотой более двух метров каркас конструкции желательно дополнить верхней вставкой с перекладиной. Это позволит получить в готовом виде сплошное полотно, которое не только закроет пространство над калиткой, но и уменьшит нагрузку на опорный столб.

Шаг #2 – возведение опорных стоек

Для того чтобы сделать прочную калитку из профлиста, которая исправно будет служить на протяжении последующих нескольких десятков лет, необходимо правильно обустроить стойки для нее. В качестве опорных стоек могут выступить металлические трубы либо столбы из камня или из кирпича. При монтаже стоек важно следить за отклонениями от вертикального положения, которые могут повлечь за собой перекос и нарушение работоспособности готового изделия.

Предупредить проседание опорной стойки поможет обустройство фундамента. Глубина его закладки составляет 1-1,5 метра

В вырытую яму под фундамент строго вертикально по уровню устанавливаются стойки и заливаются раствором из мелкого щебня песка и цемента. В течение последующих 7-10 дней бетон «устаивается» и застывает.

Шаг #3 – изготовление каркаса

Проще всего каркас изготовить из профилированной металлической трубы сечением 60х30. Для того чтобы нарезать заготовки и сварить калитку потребуется сварочный аппарат и болгарка. Перед нарезкой трубы на заготовки важно очистить ее от ржавчины и окалины с помощью насаженной на болгарку металлической щетки. После этого поверхность трубы необходимо обезжирить растворителем прогрунтовать антикоррозийным составом.

При монтаже следует учитывать момент, что расстояние между дверным полотном и покрытием дорожки или тротуаром должен составлять не менее 100мм

Обратите внимание! Рабочий зазор необходим для нормального функционирования конструкции даже при скоплении льда в зимний период.

Определившись с размерами калитки, можно приступать к изготовлению ее каркаса. Для этого на профильной трубе необходимо отметить размеры заготовок и нарезать их болгаркой под углом 45 градусов. Создание такой фаски позволит повысить качество сварного шва, делая его при этом практически незаметным.

Для обустройства калитки потребуются две продольные детали по 1,75-1,9 м и 2-3 поперечные детали по 0,9-1 м. Детали свариваются между собой 2-3 см прихватками по всему периметру через каждые 20-30 см. Продольные и поперечные трубы, в том числе и центральная поперечная труба, должны располагаться строго перпендикулярно относительно друг друга. Расстояние между всеми горизонтальными элементами также должно быть одинаково. Это не только придаст дополнительной жесткости конструкции, но и сделает ее внешний вид более привлекательным.

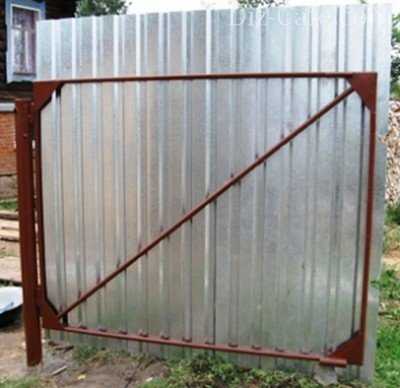

Чтобы повысить прочность конструкции, можно проложить диагональные элементы от верхнего угла притвора в нижнему углу навешиваемой стойки

Для повышения прочности калитки можно также внутри рамы выполнить меньший каркас из таких же труб размерами 20х40 мм. Предупредить искажение каркаса в процессе сварки от перенагрева можно путем выполнения прихваток в шахматном порядке. После того, как сварен каркас для калитки, приступаем к установке дополнительных элементов – навесов, пластин для крепления замка и наружной ручки.

Треугольные «косынки» из стального листа, приваренные к соединенным между собой деталям, позволят повысить прочностные характеристики всей конструкции

Наглядное видео-пособие для начинающих, как правильно сварить калитку:

Шаг #4 – установка калитки

После завершения сварочных работ необходимо выполнить зачистку сварочных швов, грунтование поврежденных мест и окраску каркаса.

Профнастил легко крепится к каркасу при помощи саморезов или заклепок. Расстояние между креплениями зависит от предпочтений хозяина: можно прикреплять каждую волну листа, а можно и через одну. Обязательным является лишь закрепление профлиста к серединной перемычке каркаса.

Для установки калитки можно использовать как традиционные металлические петли, так и новомодные полимерные завесы. Если в качестве стоек используются металлические столбы, то завесы привариваются непосредственно к ним. К кирпичным или каменным стойкам петли крепятся путем приваривания к профильной трубе, закрепленной анкерами или дюбелями на столбе. Готовую калитку можно навешивать на опору и проверять работу замка.

Для того чтобы калитка не открывалась на обе стороны, на противоположную опору приваривается ограничитель из уголка. Притворные планки позволят также прикрыть зазоры между стойками калитки и полотном.

diz-cafe.com

пошаговая видео инструкция, схемы, фото

При выборе материала для створки калитки или ворот большинство владельцев частных участков отдает предпочтение профлисту – устойчивому к внешним воздействиям, легкому и доступному по цене. Такие конструкции слегка уступают в декоративности деревянным или кованным разновидностям, но выигрывают в других областях. Не последнюю очередь играет фактор простоты монтажа, они без проблем устанавливаются своими силами при минимальном опыте сварочных работ. Долговечность зависит от вида и толщины металла и качества защитного покрытия, при соблюдении всех требований она может достигать 30 лет.

Оглавление:

1. Список инструментов и стройматериалов
2. Технология сборки калитки по шагам
3. Ошибки и рекомендации

Общие требования к профлисту

Для закладки ограждающий вертикальных сооружений достаточно стенового профиля с небольшой высотой волны (С8, С10 или С20). Предпочтение отдается разновидностям с полимерным антикоррозийным покрытиям как более долговечным и привлекательным, обычные оцинкованные варианты подходят для временных построек или нуждаются в дополнительном окрашивании. При монтаже калитки или ворот из профнастила своими руками полотна чаще всего ставятся вертикально, такое расположение волн выглядит красивее и усиливает конструкцию; стараются использовать цельные куски.

Подбор и расчет материалов, подготовка инструментов

Потребуется также металлопрокат для обрешетки и опор, компоненты для бетонирования и упрочнения, замок или щеколда, навесы петель и саморезы по металлу, совпадающие по цвету. Для временных систем каркас под калитку из профнастила сбивают из деревянных планок, но это скорее является исключением. Для закладки вертикальных столбов рекомендуется использовать трубный профиль с сечением в пределах от 60×60 до 80×80 и толщиной металла от 2 мм. Метраж зависит от выбранной высоты и величины углубления в землю, для обеспечения хорошей устойчивости их советуют закопать на 75 см и упрочнить щебнем и бетонным раствором.

Для сборки каркаса необходим металлопрофиль 40×20 или 40×40 мм. В первом случае его поворачивают плашмя (широкая сторона перпендикулярна основной плоскости ограждения) с целью более равномерного распределения нагрузки. При неограниченном бюджете предпочтение отдается второму типоразмеру (упрощается процесс врезки замков, возрастает устойчивость калитки). Метраж зависит от размеров, помимо основного контура устанавливается как минимум одна усиливающая планка по центру, при нестандартной ширине или повышенных требованиях к надежности в схему добавляются еще две диагональные полосы. Между собой отдельные отрезки соединяются сваркой, полученные опоры в обязательном порядке грунтуются и покрываются антикоррозийными красками или лаками.

При работе используются следующие инструменты:

• Угольник, рулетка, уровень, чертилка, маркеры и мел – для проведения разметки, раскроя профнастила и проверки линий в ходе установки.
• Болгарка с дисками по металлу для разрезания труб, для шлифовки и с щеткой для снятия ржавчины.
• Сварочный аппарат с силой тока в пределах 160-200 А.
• Ножовка по металлу для раскроя листа. Позволяет сделать линии разреза аккуратно и относительно быстро, без риска повреждения защитного полимерного покрытия при нагреве или контакте с искрами.
• Лопата, пешня с черпаком или садовый бур, применение последнего позволяет получить более аккуратную яму под столбы при минимальных трудозатратах. Его однозначно стоит поискать при ведении работ своими силами и одновременном возведении забора, калитки и ворот из профнастила (т.е. при возрастании числа опор).
• Лом или кусок запаянной трубы для утрамбовки щебня и выгонки воздуха.
• Дрель для подготовки отверстий или приготовления раствора. Бетономешалку целесообразно задействовать только в случае большого объема.
• Емкость для замеса и соответствующая миксерная насадка для дрели.
• Шуруповерт для прикручивания полотна к каркасу саморезами.

Руководство по монтажу калитки из профлиста своими руками

Начинают с подготовки и выравнивания строительной площадки и составления точного чертежа с учетом всех используемых элементов и ряда правил. Оптимальной шириной считают 1 м, длина зависит от размеров листа, обычно она не превышает 2 м. Серьезные ограничения к площади отсутствуют, но при отклонении от рекомендуемых значений в большую сторону она нуждается в усиленном каркасе и петлях, все элементы изнашиваются быстрее. Снизу предусматривается зазор в 10 см, замок располагается на высоте 90 см, навесы под петли – в 25 от краев. Прямая стыковка металлопрофиля не советуется, при составлении схемы учитывается его разрезание под углом в 45°.

После доставки материала и подготовки инструмента приступают к основным работам. Стандартная пошаговая инструкция по монтажу включает следующие этапы:

1. Разметку отверстий под будущие ямы для столбов, проще всего это сделать с помощью шнура и мела. Согласно требованиям технологии плоскость калитки должна быть строго параллельной или совпадающей с линией забора или ворот (при наличии).

2. Подготовку самих опор. Трубный профиль очищается от окалин и ржавчины и обрабатывается антикоррозийным грунтом. Приступать к установке нужно после полного высыхания защитных составов.

3. Копку ям под столбы с глубиной до 1,2 м. Рекомендуемая минимальная длина металлической части опоры, заглубляемая в землю, составляет 75 см, но с учетом необходимости под ними дренажной подушки отверстие выполняют более глубоким. Его следует делать как можно уже, в противном случае возрастают затраты на наполнитель и заливаемый раствор. Для подготовки отверстий лучше всего подходит садовый бур диаметром в 25-30 см.

4. Настил дна ямы рубероидом, засыпку и уплотнение 20-30 см щебня, укладку и выравнивание трубы, закрытие ее дна еще одним слоем плотного наполнителя и заливку бетоном или смесью цемента и песка в пропорции 1:3 до уровня грунта с выгонкой воздуха ломом каждые 20 см. После этого в работах рекомендуется сделать перерыв на 7-10 дней с целью набора раствором прочности.

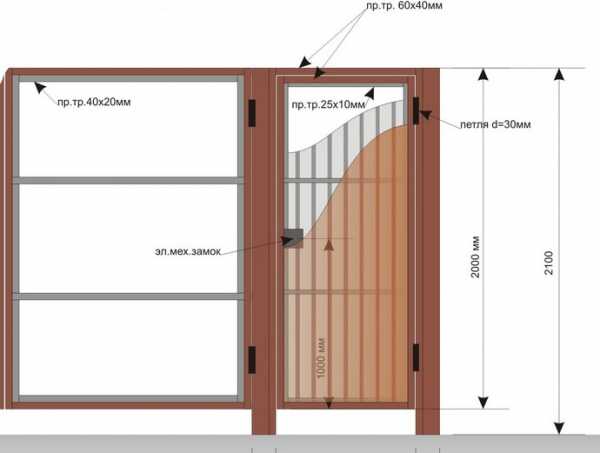

5. Создание каркаса. Полностью придерживаются заранее составленной схемы калитки из профнастила, вертикальные и горизонтальные части разрезаются по отмеченным линиям под углом в 45°, для исключения ошибки в ходе разметки используется угольник. Все отдельные элементы раскладываются на ровной поверхности и фиксируются сваркой, начиная с углов. Далее проверяется диагональность, отклонения в данном случае недопустимы, при их отсутствии по центру ставится горизонтальная перемычка. Этап сборки завершается установкой замка и привариванием нижних навесов под петли.

6. Размещение рамы и окончательное закрепление ее к столбам. Приварка верхних частей петель.

7. Проверка замка.

8. Зачистка и обработка антикоррозийными составами всех сварочных и стыковочных швов. Окрашивание рамы и столбов.

9. Разрезание профлиста и прикручивание его к каркасу саморезами. Шаг зависит от предпочтений владельца, ветровых нагрузок и частоты открывания и запирания калитки, по избежание рисков его делают равным длине волны.

10. Установка ручек и накладок на замок.

При встраивании калитки в ворота необходим более сложный каркас. По окончании работ листы осматриваются на предмет царапин, при обнаружении их замазывают антикоррозийными составами, совпадающими по цвету. Простые оцинкованные полотна рекомендуется окрасить, как для усиления декоративности, так и продления их срока службы.

Профлист не требует особого ухода, 2 раза в год (при смене сезонов) поверхность осматривается и при необходимости очищается от грязи мягкой тряпкой.

Возможные ошибки и рекомендации при ведении работ

С целью улучшения характеристик и исключения риска перекоса в ходе монтажа и эксплуатации соблюдаются следующие правила:

1. При раскрое не используются высокообортные электрические инструменты.

2. Все соединения перед началом сварки предварительно схватываются несколькими короткими (не более 2-3 см) швами. Горизонтальные и вертикальные отрезки за исключением вставок вырезаются с углом в 45° по краям из цельного куска металлопрофиля, сваривать их из отдельных не советуется.

3. Перед началом установки и сварочных работ все трубы отчищаются от ржавчины или окалин, закапываемые в землю участки грунтуются и просушиваются, после все они покрываются антикоррозийными составами, особое внимание уделяется швам. Места для петель или замка рекомендуется слегка зачистить с помощью болгарки с шлифовальным кругом. Профлист берегут от попадания искр, в идеале его просто убирают с площадки.

4. Первыми приваривают нижнюю часть верхних петель, потом устанавливают калитку и присоединяют нижнюю часть второй. Окончательная фиксация проводится после тщательной проверки уровня и правильности ее открывания. При соблюдении всех требований рама движется свободно и не затрагивает другие конструкции.

5. При ведении работ самостоятельно фиксацию лучше начинать с углов, все саморезы распределяются равномерно, на 1 м2 их уходит не менее 6 шт.

Самой простой в исполнении является прямоугольная схема, при желании сделать более оригинальный вход стоит поискать готовые эскизы и фото в сети. Следующими по сложности идут арочные и треугольные системы, к распространенным ошибкам в этих случаях относят значительное выступание листа за края каркаса. Для создания фигурных краев используется инженерное лекало, поддержка рамой верхушки обязательна, для получения долговечной и красивой конструкции стоит потратить время и металл на более сложную раму. Оригинальный внешний вид имеют прямые или выгнутые сооружения из профлиста с кованными вставками, как правило, располагаемыми сверху. При строительстве калитки для забора из профнастила металлические опоры закладываются заранее, одновременно с основными столбами.

stroitel-list.ru

Калитка для забора из профнастила своими руками: фото и инструкция

Профлист – во истину универсальный строительный материал. Мы уже рассказали о многих его качествах, касательно применения в сфере создания кровель. Теперь же, считаем нужным осветить еще одну сферу использования металлопрофиля – изготовление калитки из профнастила своими руками.

Оглавление:

1. Минимальный набор инструментов
2. Какими должны быть размеры калитки?
3. Прежде, чем приступать к устройству калитки: важные нюансы
4. Изготовление/монтаж калитки: 3 шага
5. Монтаж замка

Минимальный набор инструментов

• Болгарка. В качестве насадки – круг по металлу.
• Сварочник. Для непрофессионала отличное решение – инверторный аппарат на 160-200 А.
• Чертилка. Чтобы металлоконструкция получилась ладной, геометрически правильной и функциональной, она изначально должна быть хорошо размечена, а затем разрезана на нужные элементы. В такой работе нужно использовать чертилку – линии получатся четкими и понятными, тогда как карандаш ложится неровно, да еще и стирается.
• Шуруповерт. Именно с его помощью материал буде фиксироваться на саморезы.
• Садовый бур. Диаметр – 20-30 см. Такую узкую яму вручную лопатой выкопать крайне затруднительно, а для более широких отверстий потребуется больше песка, щебня, цемента. Одним словом, это невыгодно.
• Лом. Щебень в процессе установки несущих столбиков придется утрамбовывать.
• Бетономешалка. Это по желанию, ведь объемы замешивания раствора относительно небольшие. Можно это сделать за несколько раз в ведре, используя дрель или перфоратор со специальной насадкой – строительным миксером.
• Рулетка.
• Линейка.
• Угольник.

Какими должны быть размеры калитки?

Конечное же, рекомендации относительно габаритов такой части ограждения, как калитка являются относительными. Все зависит от формы, стилистики ворот и забора.

Но, если руководствоваться общепринятыми принципами, то технические параметры будут следующими:

• Ширина – оптимально 1 метр. Если сделать меньше, то неизбежно возникнут проблемы с проносом габаритных вещей. Конечно, можно открыть ворота, но это дополнительные затраты времени. Одним словом, калитка уже 1 метра – это неудобно.
• Высота – произвольная. По логике должна соотносится с высотой забора, он в свою очередь согласно нормативам СНиП, не должен быть выше 220 см.
• Глубина ямы для столбов. Как правило, она равна 1 м.

Совет! Касательно варианта углубления под монтаж столбов существуют следующие правила: если грунт тяжелый, то достаточно 70 см, в пучинистых грунтах нужен, как раз 1 м. Опять же дно ямы должно находиться ниже точки промерзания.

Прежде, чем приступать к устройству калитки: важные нюансы

• На высоте 90 см утраивается ручка и замок. Смещение вниз-вверх для удобства пользования допускается.
• Отступив от нижнего края и верха калиточного полотна по 25 см привариваются навесы.
• Отличный формат столбов под калитку – элементы из профтрубы. Сечение может быть 60 х 60 мм или 80 х 80 мм. На практике встречается производство каркаса калиток из профтрубы сечением 40 х 20 мм, однако конструкция будет более жесткой и устойчивой при использовании материала 40 х 40 мм. К тому же, в этом случае без особых усилий будет врезан узкопрофильный замок.

Важно! Даже, если вы будет изготавливаться калитка для забора из профнастила своими руками очень простой конструкции, предварительно должен быть разработан чертеж. Пусть это будет эскиз «от руки», однако с четко обозначенными размерами и указанием дополнительных конструкционных элементов.

Изготовление/монтаж калитки: 3 шага

Шаг #1 Опорные стойки

• Как было обозначено выше, для устройства опор могут использоваться металлические трубы. Как другие варианты рассматриваются каменные или кирпичные конструкции.
• В процессе устройства, при любом инженерном выборе, стоит внимательно следить за соблюдением строго вертикального положения. В противном случае неизбежен перекос калитки, а значит и функциональность готового изделия.
• Чтобы при эксплуатации калитки стойки не проседали, правильным будет устройство фундамента (глубина от 0,7 м). В яму вертикально устанавливается стойка, затем заливается раствор – мелкий щебень + песок + цемент. Период полного застывания, когда уже можно будет приступить к дальнейшему монтажу – 10 дней.

Совет! Установить опорные стойки абсолютно вертикально, как того требует технология, можно, если между ними вверху приварить металлический прут/тонкую трубу для жесткой фиксации.

Шаг #2 Каркас

• Для каркаса используется труба. Чтобы ее «раскроить» на нужные детали потребуется болгарка и сварочный аппарат.
• Если труба не новая, то перед началом работ с нее удаляется окалина, ржавчина или иные дефекты. Выполняется это с помощью металлической щетки-насадки на болгарку.
• Очищенная труба сначала обезжиривается растворителем, а затем грунтуется антикоррозийным составом.
• На трубе отмечаются размеры заготовок.
• По меткам выполняется нарезка, причем срез должен выполняться под углом 45 градусов. Эта фаска позволит выполнить более качественный сварной шов. Он, после декоративного оформления готового изделия, будет практически незаметным.
• Итак, после разметки и нарезки у нас получилось две продольных детали по 1,75 м и две поперечных – по 1,0 метру. Сначала они точечно свариваются прихватками с шагом 20-30 м. При этом необходимо контролировать, чтоб все элементы, в том числе и центральная поперечная труба, был относительно друг друга строго перпендикулярны.
• При желании прочность каркаса можно усилить за счет прокладки диагональных деталей. Как вариант увеличение прочностных параметров можно достичь за счет выполнения внутри основной рамы дополнительного каркаса из той же самой трубы. Чтобы в процессе изготовления жесткой основы калитки от перегрева при сварке не было искажения каркаса, прихватки нужно выполнять в шахматном порядке.
• Когда каркас готов, производится установка дополнительных деталей – ручки, пластин для монтажа замка (по необходимости), навесов.

Важно! Габаритная тяжеловесная конструкция калитки – это не только высокая прочность, но и быстрый износ замка и петель. Если предполагается, что объект в высоту будет больше 2 метров, то в верхней части каркаса рекомендуется устройство вставки с перекладиной. Такая конфигурация позволит снизить нагрузку на опоры.

Шаг #3 Калитка

Ну, а теперь непосредственный ответ о том, как сделать калитку из профнастила своими руками.

• По завершении сборки, тщательно зачищаются все сварочные швы, затем места соединений вскрываются антикоррозийным составом. Каркас окрашивается.
• С помощью саморезов или заклепок, заранее подготовленный по размерам лист профнастила крепится к каркасу.
• Шаг расположения крепежных элементов – на усмотрение домостроителя. Это может быть в каждую волну, а можно через одну. А вот к поперечной перемычке обязательно прикрепляется в каждую волну.
• Непосредственная установка калитки выполняется или благодаря обычным железным петлям, или модным в последнее время полимерным завесам.
• Если стойки-опоры – это железные столбы, то завесы способом сварки крепятся просто к ним. Если же в будущей конструкции планируется устройство стоек из натурального камня или того же кирпича, то к ним предварительно закрепляется труба, которая в свою очередь крепится дюбелями или анкерами.
• Готовая калитка навешивается на свое место и проверяется ее функциональность, а также работа замка.
• С «изнаночной» стороны из уголка приваривается ограничитель. Это не определит направление открывания калитки.
• Посредством поворотных планок прикрываются зазоры межу стойками и полотном.
• Все рабочие элементы, кроме полотна еще раз обезжириваются и покрываются антикоррозийной грунтовкой.

Внимание! Еще на этапе планировки нужно учесть тот факт, что от полотна калитки до наземного покрытия двора должно быть расстояние не меньше 1 метра. Этот рабочий зазор позволит нормально пользоваться калиткой даже при снежных заносах и наледи в зимний период.

Монтаж замка

По большому счету в калитку вставляется любой замок, предназначенный для наружных дверей. Главное, чтобы его внутренняя начинка не боялась коррозии. Злоупотреблять массивностью не стоит – это же не секционные гаражные ворота. По мнению профессионалов, отличным решением будет использование специальных узкопрофильных замком, монтаж которых не вызывает затруднений практически ни у кого.

Алгоритм установки замка следующий

• Разметка прорези соразмерной величине корпуса замка, отверстия для сердечника, ручки, саморезов.
• Отверстия круглой формы сначала высверливаются, а затем доводятся шарошкой.
• Прорезь под корпус выполняется так: 2 вертикальных прореза + 1 диагональный. Стальные треугольники отгибаются и отрезаются. Для доводки краев используется напильник.
• Для быстрой и точной разметки расположения ответной части замка, ригель намазывается зубной пастой. Выполняется закрывание открывание. На столбе останется отпечаток, который и укажет место расположение паза.
• Установка накладок выполняется после обшивки каркаса профлистом.

В принципе, это все, что нужно знать для самостоятельного устройства калитки из профнастила. В завершение, традиционное тематическое видео.

ofacade.ru

Калитка из профлиста своими руками: чертежи и расчет

Вы еще не определились как сделать калитку из профлиста для вашей изгороди, и думаете о том, в каком варианте ее смастерить? Да, чтобы трудностей в изготовлении не возникло, и времени немного ушло? Все мы люди занятые, свободного времени не так уж и много, поэтому оптимальным вариантом по сложности и быстроте будет профнастил.

В чем ее преимущества

Для стеновых сооружений

Профлист обладает достоинствами, которых не хватает другому строительному материалу. Конечно, есть и недостатки, но преобладающее количество достойных внимания качеств значительно больше:

1. Разработчики и изготовители этого материала постарались защитить его от коррозий и влажности несколькими слоями защиты. Защитными покрытиями выступают оцинковка, полимер и специально разработанная краска.
2. Прочность и жесткость профилированного листа обеспечена не только металлом, но и ребрами жесткости на листах. За счет, изготовленных на производстве ребер различной глубины, жесткость профлиста увеличивается в разы.
3. Материал имеет достаточно небольшой вес, что облегчает процесс доставки и установки. Спецтехнику не придется нанимать, чтобы соорудить калитку из профлиста своими руками. Производить монтаж конструкции не составляет особых усилий.
4. Всевозможные оттенки, предлагаемые производителем, позволяют сочетать несколько видов материала. При этом создавать уникальные и эстетически привлекательные конструкции своими руками.
5. Профилированный лист устойчив к влажности, и не требует дополнительной обработки, что значительно увеличивает срок эксплуатации, и экономит время и средства на покрасочные работы.

Кроме перечисленных достоинств, профлист выпускается всевозможных размеров, поэтому при правильном расчете не придется переплачивать за лишний материал, в котором нет необходимости.

К недостаткам относится только то, что конструкция из профлиста не обладает достаточной шумоизоляцией, и подвержена механическим повреждениям. Но, согласитесь, и бетонную стену можно повредить при желании, а шумовой эффект на улице не принципиален для многих.

Встраиваем в ворота

Схема с размерами

Начиная строительные работы, любой хозяин предполагает, какую конструкцию ограждения ему хотелось бы видеть на своем участке в итоге. Исходя из желаемого, производятся расчеты и составляются чертежи.

Если ворота и калитка предполагается единым целым, то соответственно, в чертеже каркаса должны присутствовать оба элемента, где внимательно просчитываются все нюансы. Только после того, как чертеж готов, можно приступать к изготовлению каркаса своими руками.

Важным моментом в составлении чертежа является то, что нужно учитывать свободное движение калитки на открывание. Поэтому следует не забывать о зазорах со всех сторон, которые должны составлять не менее 0,5 см. Все зависит от толщины трубы.

На дачном участке можно применять для каркаса деревянные бруски, но для прочности и долговечности конструкции желательно делать каркас металлический. Для этого прекрасно подходит труба квадратного сечения.

Если калитка необходимо установить в заборе, то для ее каркаса можно брать трубу меньшего сечения, чем для ворот. Основная тяжесть конструкции лежит на заборе, и большее внимание для укрепления каркаса нужно уделять именно ей. Но, не стоит забывать о том, что каркас калитки необходимо снабдить ребрами жесткости, чтобы избежать ее перекоса.

Учитывая, что вес обшивочного материала небольшой, достаточно одной перемычки. В любом случае, готовый каркас после монтажа необходимо проверять на безотказные действия, чтобы избежать переделок уже готовой конструкции.

Размер профлиста на калитку следует подбирать таким образом, чтобы после его крепления не было трений, так как от этого зависит долговечность сооружения.

Отдельное строение

Чертеж каркаса с необходимыми элементами

Еще до нашего с вами существования было принято возводить оградительные сооружения с калиткой, открывающейся внутрь участка. Это решение воплощается и сегодня. И только в том случае, когда возможности такой нет, ввиду отсутствия свободного места внутри двора, калитки монтируют с открыванием наружу.

Такое решение позволяет создавать удобства для хозяев и для их гостей. Во-первых, внутрь открывающаяся калитка не заденет случайно стоящего гостя за ней. А во-вторых, петли калитки будут находиться внутри двора, что затрудняет действия злоумышленников. Хотя сегодня на сторону открывания никто не обращает внимания, и большинство калиток открывается наружу.

Стандарты ширины полотна калитки тоже придуманы не зря. Все размеры рассчитаны на свободный проход посетителей в верхней одежде, а также на возможный перенос крупногабаритной мебели. Шире стандартных размеров калитки рискуют быть сорваны с петель порывами ветра. Поэтому желательно учитывать при монтаже таких сооружений своими руками даже малейшие нюансы.

После того, как каркас калитки будет готов, следует с точностью до миллиметра отмерять местонахождение петель на опорных столбах, так как малейшая погрешность сыграет злую шутку. Петли калитки должны беспрепятственно входить в петли столбов для того, чтобы конструкция легко открывалась.

Для такого вида строений необходимо позаботиться об устойчивости опорных столбов, так как вся тяжесть строения ляжет именно на них.

Завершающий этап

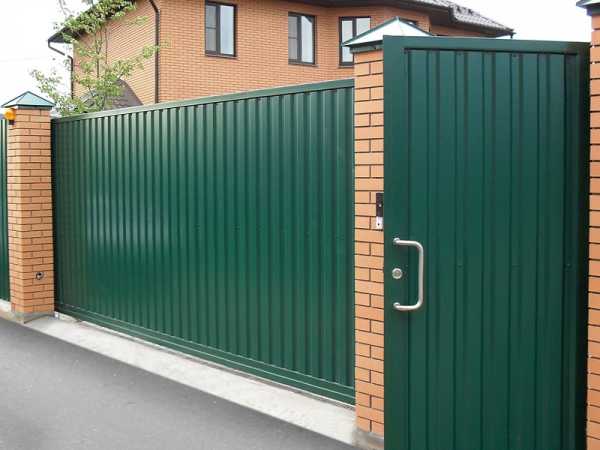

На кирпичных опорных столбах

Любого вида калитка из профлиста, будь она частью ворот или отдельно стоящая, требует точных расчетов на изготовление каркаса своими руками. По окончании сварочных работ следует очистить его от окалин и шершавых поверхностей, обработать его грунтовкой и покрасить.

После высыхания, на которое уйдет несколько дней, в зависимости от качества краски, можно приступать к креплению профлиста своими руками. Этот процесс самый легкий, особенно когда под рукой есть шуруповерт. Профилированный лист крепится к каркасу саморезами.

Не забывайте, что сразу нужно прикрепить профилированный лист на два самореза, противоположных по диагонали. Потом проверяется закрывание и открывание калитки из профлиста, и лишь после того, как вы убедитесь в том, что этим действиям ничего не мешает, можно крепить остальные саморезы. Для того чтобы профилированный лист был неподвижен под действием ветра, следует крепить саморезы из расчета на 1м² не менее 6 штук.

Внимательно осмотрите строение на предмет повреждения. Все погрешности необходимо покрыть краской, так как малейшее повреждение верхнего слоя материала может спровоцировать коррозию.

moyaograda.ru

Монтаж калитки из профнастила: пошаговая инструкция

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Любое ограждение имеет вход, который закрывают воротами либо калиткой. Стандартная калитка устроена очень просто, и для ее изготовления не нужно особое мастерство и опыт. Чтобы своими силами сделать монтаж калитки из профнастила с первого раза, нужно выбирать конструкцию простой прямоугольной формы с минимальным количеством деталей.

Конструкция из профлиста

Подготовка материала

Устройство калитки включает несущий каркас, обшивку из профлиста и фурнитуру – ручки, замки, крючки. Каркас может состоять из деревянного бруса, металлического профиля, или стальных труб небольшого диаметра. Как правило, под обшивку профлистом целесообразнее использовать металл, а точнее оцинкованную сталь, тогда конструкция прослужит гораздо дольше. Дерево не слишком долговечно, к тому же летом оно рассыхается, а осенью и зимой набирается влагой, что затрудняет ход калитки.

Оптимальный вариант для каркаса – стальной профиль сечением 30х60х2мм. Изготовление стандартной калитки потребует два длинных отрезка профиля, и четыре коротких – для горизонтальных перемычек. На обшивку уйдет всего лишь один лист профнастила, поскольку ширина конструкции не превышает 1 метра, а ширина листа составляет 1,2м. Кроме того, для работы понадобится:

• Две металлические стойки сечением 100х80мм и длиной не менее 3,5м;
• Бур ручной или лопата;
• Сварочный аппарат;
• Наждачная бумага, растворитель и грунтовка;
• Строительный уровень;
• Бетонный раствор и щебень;
• Шуруповерт;
• Саморезы или заклепки.

Замеры для установки

Чтобы калитка открывалась легко и долго служила, необходимо сделать очень точные замеры: ширину проема, высоту столбов, параметры каркаса, а также расстояние между петлями. Как правило, проем для калитки не превышает 1 метра, иначе это уже будут небольшие ворота. Слишком узкий проем будет неудобным в использовании, поэтому оптимальное расстояние между стойками – от 70 до 100см. По высоте конструкция может быть различной – от 1,2 до 2,2м, в зависимости от вида ворот и ограждения.

Правильные расчеты высоты стоек включают длину подземной части столбов, высоту забора, плюс 10см на зазор между линией грунта и нижней кромкой калитки. Заглублять стойки необходимо не менее, чем на 1,2м, поскольку при движении конструкции на столбы идет повышенная нагрузка, и при мелком заглублении опоры быстрее расшатываются.

Замеры для конструкции

Установка столбов

Так как калитка устанавливается в последнюю очередь, разметку под столбы делать не нужно – в процессе монтажа забора оставляют проем необходимой ширины по линии ограждения. Довольно часто и сами опоры ставят одновременно с забором, а потом отдельно монтируют калитку. Если же столбы еще не забетонированы, нужно с помощью бура или лопатой приготовить две ямы шириной чуть больше диаметра стоек, и глубиной от 1,2 метра. Чем рыхлее почва, тем больше глубина отверстий. На дно сыплют щебень слоем 15 сантиметров, сверху песок.

Теперь нужно позаботиться о защите столбов от коррозии: грубой наждачной бумагой снимают следы ржавчины и окалину, всю поверхность обезжиривают и грунтуют. Особенно тщательно это делают на том участке, который будет находиться под слоем почвы. Иногда низ опор обрабатывают битумной смесью и даже смолой, или оборачивают гидроизоляционным материалом.

Подготовленные стойки опускают в ямы, выравнивают относительно вертикали и между собой. Если высота столбов будет неодинаковой, это испортит внешний вид ограждения. Чтобы конструкция не сдвинулась, используют прочные распорки или шлакоблок. Заполняют ямы в несколько приемов, чтобы раствор хорошо распределился. Можно до половины засыпать отверстия щебнем, и только потом вливать бетон – такой способ тоже достаточно надежный.

Важно! Столбы под калитку нельзя оставлять полыми – это снизит несущую способность и сократит срок эксплуатации. Рекомендуется заполнять их тем же раствором, а сверху устанавливать защитный колпак.

Сборка рамы

Если калитка планируется простой прямоугольной формы, изготовить каркас не трудно даже новичку. На земле раскладывают профильные трубы в виде прямоугольника, и сваривают их вместе. Оставшиеся два коротких отрезка приваривают поперек рамы на равном расстоянии от низа и верха конструкции. После сварки каркас зачищают, тщательно ошкуривают, обезжиривают. После этого поочередно наносится два слоя грунтовки, и хорошо просушивается. При необходимости раму можно покрасить.

Схема каркаса, обшитого профлистом

Высохшую раму нужно обшить профнастилом. Если параметры калитки меньше листа профнастила, его обрезают до нужных размеров ножницами по металлу. Использовать болгарку не рекомендуется – это повредит защитный слой на срезах профлиста, а значит, материал быстрее придет в негодность. Далее лист просто прикручивают саморезами к раме, или фиксируют заклепками. Верх калитки закрывают защитной планкой под цвет обшивки, а после приваривают пластины для крепления замка и ручку. Сбоку крепятся петли, затем привариваются на таком же расстоянии и петли на опорах.

Конструкцию поднимают, навешивают на стойки и проверяют легкость хода. Правильно закрепленная калитка не должна цепляться за край столбов, клинить или распахиваться произвольно.

Изготовление дверцы забора

rusograda.ru

выбор материала, расчет размеров, изготовление и обшивка каркаса, монтаж опор и калитки

Калитка из профнастила – один из наиболее приемлемых и доступных вариантов создания надежной и долговечной конструкции. Самостоятельный монтаж такой калитки не отличается высокой трудоёмкостью или большими затратами средств.

Что следует учесть при выборе профнастила для изготовления калитки в заборе

Чтобы правильно и качественно установить любые садовые конструкции, нужно внимательно отнестись к выбору строительного материала. Устройство калитки или двери с применением профлиста – надежный способ получения привлекательной конструкции с продолжительным эксплуатационным сроком и следующими неоспоримыми достоинствами:

• незначительный вес;
• доступная стоимость большинства типов профиля;
• устойчивость к температурным изменениям;
• быстрота, доступность и легкость самостоятельного монтажа;
• высокие показатели прочности на изгиб.

При выборе нужно учитывать и такой основной недостаток, как слабый уровень звуковой изоляции.

Профлисты, выпускаемые под маркой RN-20 используются при изготовлении заборов и отличаются наличием специального желобка для стока вод. Ширина стандартного листа составляет 110 см. Профлисты марки НС-35 и НС-44 обладают высоким уровнем прочности благодаря наличию дополнительных рёбер жесткости. Такой материал характеризуется более высоким качеством, что отражается на стоимости.

При изготовлении профилированных листов используется высококачественная сталь, которая покрывается тонким полимерным слоем с двух сторон. Защита от ржавчины обусловлена использованием метода оцинковки. Благодаря полимерному покрытию отмечается улучшение защиты от воздействия окружающей среды, а также повышение герметизации и звукоизоляции. Качественный материал имеет низкие показатели сбора статического электричества на всех плоскостях.

Калитка из профнастила: установка своими руками (видео)

Как сделать простую калитку из профнастила своими руками

При выборе формы и типа калитки необходимо, прежде всего, ориентироваться на внешний вид и высоту забор или ворот. Как правило, на основе профилированного настила изготавливаются глухие модели с прямоугольной или квадратной формой. Однако, в некоторых случаях будет уместным изготовление арочной или полукруглой конструкции.

Для изготовления потребуются инструменты и оборудование, представленные:

• сварочным аппаратом для сваривания каркасных деталей и приваривания элементов, как к калитке, так и к опорным столбам;
• болгаркой, необходимой для обрезки труб необходимой длины;
• шлифовальной машинкой, зачищающей все неровности, полученные в результате сварки и необходимой для выравнивания шероховатых поверхностей;
• ножницами по металлу или болгаркой для резки профилированных листов оцинкованных или с полимерным покрытием;
• шуруповертом.

Кроме всего прочего, нужно подготовить рулетку и строительный уровень, а также шнур и маркер или мелок. Если есть необходимость обойтись без сварки, то осуществляется стандартное болтовое соединение деталей или скрепление при помощи уголка.

Как рассчитать ширину и другие размеры калитки

На стадии проектирования и создания основного эскиза необходимо определить критерии и параметры, представленные:

• оптимальным значением ширины калитки. Как правило, специалисты в области возведения ограждений рекомендуют ориентироваться на минимальное значение в 90-100 см. Более узкая калитка будет являться препятствием при необходимости пронести габаритные предметы;
• оптимальной высотой конструкции. Такой показатель должен определяться в зависимости от общей высоты забора. В соответствии с нормами, прописанными в СНиПе, максимальная высота составляет 220 см;
• уровнем заглубления опорных столбов. Такой параметр может варьироваться в зависимости от типа грунта, а также уровня промерзания почвы в регионе. Тем не менее, на достаточно твёрдых грунтах стандартное заглубление составляет 70 см, а на более зыбких и легких почвах это значение должно быть увеличено.

Оптимальная толщина листового материала составляет 5 мм при высоте в пределах 180-220 см. Чем выше волна, тем большей устойчивостью к изгибам обладает лист профнастила.

Монтаж опорных стоек

Это самая трудоемкая работа в процессе сооружения калитки или ограждения. Опорные столбы чаще всего выполняются из профильных труб с сечением 80х80 мм и толщиной стенок не менее 3-4 мм. Глубина ямы под установку зависит от типа грунта:

• на каменистых почвах – 70 см;
• на глинистых почвах – примерно 1,2 м.

На дно ям насыпается и уплотняется слой щебенки, после чего устанавливаются трубы и посредством уровня проверяется вертикальность. После выравнивания производится бетонирование. Навешивание калитки или ворот осуществляется примерно через пять дней, после того, как бетон наберет достаточную прочность. Верхняя часть столбов обязательно закрывается заглушками, что предотвратит попадание влаги и продлит срок службы конструкции.

Опорные столбы из камня или кирпича выглядят более привлекательно. Как правило, кладка выполняется в полтора кирпича, что позволяет получить опоры с размерами 39х39 см на фундаментном основании размерами в 50х50 см. Кирпичная кладка плохо переносит нагрузку на изгиб, и для придания дополнительной прочности перед заливкой бетона устанавливаются трубы, вокруг которых и укладывается камень или кирпичная кладка. Перед возведением кирпичных опор к металлическим трубам обязательно привариваются металлические закладные, которые выводятся за кирпичную или каменную кладку.

Как сварить калитку для профнастила (видео)

Изготовление и обшивка каркаса калитки из профнастила

Изготовить каркасное основание самостоятельно можно из металлопрофиля размерами 60х30мм или 40х40мм. Кроме всего прочего понадобится металлопрофиль для поперечин, стандартный антикоррозийный состав и краска по металлу, а также инструмент для нарезки металла. В соответствии с заранее подготовленной схемой, из металлической трубы нужно нарезать заготовки с краями под углом в 45^о.

Предварительно металл нужно очистить от поверхностной ржавчины при помощи металлической щетки. По высоте собранной рамы обязательно устанавливаются две поперечные вставки жесткости. После замера диагонали рамы и проверки всех углов, между нижней и верхней перемычками монтируются поперечины и струбцины. Струбцины располагаются на незначительном расстоянии от места сваривания. После проверки параллельности сторон осуществляется сварка.

Каркас подвергается обработке специальным антикоррозийным средством, после чего при помощи сплошного шва осуществляется приваривание петлей. Отделочный материал фиксируется только после того, как рама будет окрашена краской по металлу. Профлист крепится на раму посредством саморезов. Стандартное крепление предполагает расположение крепежей с шагом «через волну».

Установка калитки

Для установки калитки могут применяться не только традиционные стандартные металлические петли, но и новомодные современные полимерные завесы. Если в качестве опоры используются столбы из металла, то завесы должны привариваться непосредственно к ним. При установке кирпичных или каменных стоек, петли чаще всего закрепляются посредством приваривания к установленной металлопрофильной трубе, которая закрепляется анкерами или дюбелями на столбе.

Готовая калитка может навешиваться на опоры, после чего проверяется работоспособность замка при его наличии. Для того, чтобы предотвратить открывание установленной конструкции в две стороны, на противоположную опору нужно приварить ограничитель в виде уголка. Притворные планки позволяют также прикрывать зазоры, расположенные между стойками калитки и отделочным полотном.

Особенности изготовления ворот из профлиста с калиткой своими руками

Ворота с калиткой из профилированного настила относятся к категории бюджетных моделей, а их самостоятельное изготовление не занимает слишком много времени и не требует большого расхода материалов. Важно грамотно произвести разметку и правильно подойти к вопросу выбора строительного материала. Для столбов берётся профильная сварная труба 80х80 мм, с толщиной стенки 3,0 мм. Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором. Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности.

Для создания створок и калитки используется профильная труба разного сечения, что определяется силой ветра и размерами воротного пролета. Оптимальным вариантом является сечение в 60х40 мм или 40х20 мм. Перед проведением всего объёма работ, включая нарезку на отрезки и сварку, поверхность металла нужно подготовить, сняв всю ржавчину при помощи болгарки с металлической щеткой. Затем выполняется обработка грунтовкой «Антиржавчина» и окрашивание.

Как выбрать профнастил (видео)

После высыхания краски нужно собрать раму в соответствии со схемой и выполнить облицовку металлопрофильными листами. Крепление листов осуществляется оцинкованными саморезами, которые вкручиваются с расстоянием «через волну».

Профлисты не боятся коррозии и выглядят очень привлекательно, а при отсутствии значительных повреждений антикоррозионного слоя, конструкции из такого материала сможет прослужить не менее полувека. Тем не менее, для создания долговечной и максимально эстетичной калитки и ворот, нужно правильно выбрать строительный и отделочный материал, а также придерживаться всех требований и основ технологии строительства.

dachadecor.ru
