Калькулятор расчета прямой лестницы

Указываем все требуемые параметры

H — Ширина косоура (минимальная).

Z — Ступеньки в толщину.

F — Размер выступа ступеньки.

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

20 -25 см — оптимальная высота ступеней.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

Комфортная глубина ступеней не менее 28-30 см.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для проступи лучше выбрать сечением не менее 30-40 мм.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

Монтируем тетиву (косоуры)

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

Расчет металлической лестницы на второй этаж: программа расчета ступеней и площадки

Когда вы беретесь за выполнение таких работ, как металлическая лестница своими руками расчеты в этом деле крайне важны. С одной стороны может показаться, что рассчитать параметры конструкции для подъема и спуска не так уж и сложно, однако на практике при изготовлении лестницы может выявиться масса серьезных дефектов, которые нельзя будет исправить. И тогда придется выполнять заново не только все расчеты, но и полученную конструкцию.

Довольно часто используется для таких задач, как расчет металлической лестницы программа, которая называется калькулятором. Она в значительной степени облегчает вычисление параметров. Но, даже пользуясь ею, не забывайте, что технологию, согласно которой осуществляется вычисление, лучше освоить досконально самому, чтобы иметь возможность проконтролировать и скорректировать полученные данные, если они не будут полностью соответствовать имеющимся условиям вашего помещения.

Один из вариантов программы для вычисления

Параметры, используемые в расчетах

Расчет металлической лестницы на второй этаж, как впрочем и конструкции и любого другого материала осуществляется на основе специальных формул, где используются основные параметры.

Перед тем, как приступить к расчетам вам следует определиться с местом размещения конструкции в вашем доме, расположением лестничной площадки и прочими нюансами.

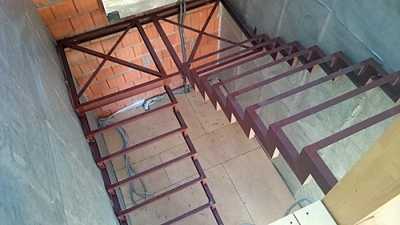

Конструкция с двумя маршами (процесс изготовления)

Рекомендации к работе:

• Лучше всего, если ваша конструкция будет соединять именно те помещения, где имеется высокий уровень пешеходной нагрузки. Например, вход на второй этаж выгоднее всего будет разместить рядом с коридором или прихожей.
• Конструкции с одним или двумя маршами будут занимать достаточно большую площадь. Поэтому монтаж таких лестниц в небольших помещениях нежелателен. Целесообразнее в целях экономии пространства в маленькой комнате устанавливать винтовую лестницу или сборную.

Двухмаршевая и винтовая конструкция

• Расчет металлической лестницы и ее размещения нужно производить так, чтобы выход на второй этаж располагался в самом удобном месте. Нельзя чтобы непосредственно над выходом находилась наклонная кровля, как это бывает, если в вашем доме имеется мансардный этаж, поскольку в темное время суток вы рискуете получить травмы при перемещении по лестнице.

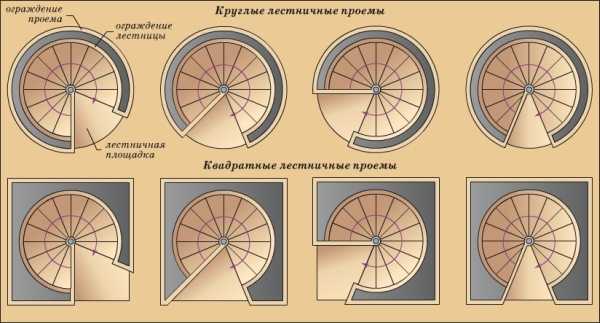

Варианты конструкций на чертеже

• В верхней своей части и нижней конструкция обязательно должна быть оснащена свободными площадками, минимальная ширина которых должна составлять не менее 0,8 м. Этот фактор оказывает значительное влияние на выбор места для размещения лестницы, ведь не каждое помещение позволяет устанавливать крупногабаритные конструкции.

Обратите внимание! Использование раздвижной лестницы или конструкции складного типа можно назвать дополнительным вариантом. Для того чтобы получить стабильную и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры конструкции

Расчет металлического каркаса лестницы – это первое, что вам предстоит сделать. Разумеется, применяя современные калькуляторы, вы сможете спланировать свою конструкцию гораздо быстрее, но эффективность такого подхода ниже, поскольку программы не всегда учитывают взаимосвязь между ключевыми параметрами лестницы.

Ширина каркаса зависит от назначения лестницы:

• подвальные и чердачные помещения обычно используются не так часто, как жилые, поэтому вы пожжете себе позволить сэкономить на площади и взять лестницу шириной всего 0,8 м;
• конструкция для второго этажа в жилом помещении должна иметь минимальную ширину в 1 м, если вы планируете парадную лестницу с выходом из гостиной, то можно сделать каркас шириной в 1,5 м при условии, что площадь вашего помещения позволяет совершить установку такой большой конструкции;
• двухмаршевые конструкции размещаются как можно теснее, можно взять каркас шириной 0,75 м.

Чертеж двухмаршевой конструкции

Теперь можно перейти к вычислению параметра высоты конструкции.

Обратите внимание! Этот показатель зависит от такого элемента общей конструкции, как просвет. Поэтому в своих расчетах вам обязательно следует отталкиваться от него.

При вычислении высоты необходимо учитывать:

• высоту подъема следует измерять от напольного покрытия на первом этаже до этого же уровня на втором этаже;

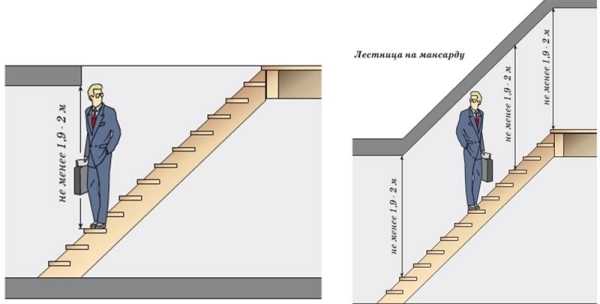

• просвет, который является расстоянием от поверхности ступеньки до преграды, расположенной над ней сверху, как правило, такой преградой может быть перекрытие верхнего этажа;
• Минимальный размер просвета должен составлять 1,9 м и более, иначе вам придется заняться расширением прохода на второй этаж или делать конструкцию более пологой.

Обратите внимание! Требования к размеру просвета для подвальных и чердачных лестниц не такие жесткие, поскольку такие конструкции используются очень редко.

Планирование ступеней и площадок

Когда вы производите расчет металлической лестницы, площадка играет немаловажную роль, ведь она позволяет вам производить небольшую коррекцию угла подъема.

Этот метод работает при таких условиях:

• имея одно и то же количество ступеней, с равными параметрами, и длину марша вы можете за счет этого элемента уменьшить угол подъема конструкции;
• используя простой вариант конструкции для облегчения своих расчетов, вы можете рассматривать площадку в роли большой ступени, причем у вас появляется возможность за счет нее увеличить лестничный марш;
• самое оптимальное размещение площадки – строго посредине марша.

Обратите внимание! Лестничная клетка требует более надежного и прочного закрепления, чем другие ступени.

Вы можете использовать специальные программы и приложения, которые помогают сконструировать и просчитать лестницу.

Пример конструкторской программы

Для таких целей подойдут и бесплатные приложения, которых достаточно много можно найти в сети Интернет.

Такой этап проектирования, как расчет ступеней металлической лестницы осуществляется в последнюю очередь. В основе таких расчетов лежит средняя величина ширина человеческого шага, как правило, это 60-60,5 см. Используемая для расчетов формула выглядит так: Z + 2M= 60-60,5 см, где в качестве M выступает показатель высоты подступенка, а в качестве Z – показатель ширины проступи.

Ступени на чертеже

Если обобщить параметры ступеней для стандартных проектов, то высота составляет примерно 15-20 см, а ширина – 25-35 см.

Обратите внимание! Не стоит намеренно увеличивать ширину проступи, поскольку такая лестница будет не удобной, и вы будете постоянно сбиваться с шага.

Свес ступени также не стоит делать слишком большим, достаточно будет и 5 см.

Параметры винтовой конструкции

Чтобы выполнить расчет винтовой металлической лестницы необходимо сделать основные замеры, которые снимаются так же, как и в случае с обычными конструкциями.

Рассмотрим на примере расчет лестницы с параметрами:

• ширины проема – 2 м;
• высоты этажа – 2,5 м;
• углом закручивания – 2 700.

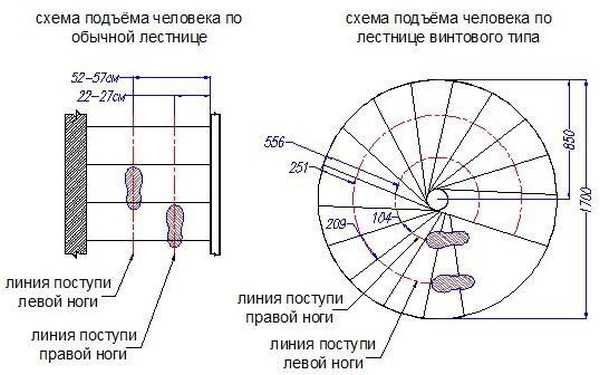

Схема перемещения человека по винтовой и прямой конструкции

1. Диаметр всегда должен быть меньше ширины проема, поэтому он вычисляется в нашем случае так: 2 м – 0,2 м = 1,8 м.
2. Для вычисления длины ступени нужно взять половину диаметра, то есть радиус: 1,8 м. 2 = 0,9 м.
3. Используя формулу L = 2ПR, можно вычислить длину окружности. При наших параметрах должно получиться: 2х3,14х0,9 = 5,65 м.

Обратите внимание! Винтовую лестницу нельзя назвать полным кругом, поэтому полученный результат умножается на 3/4 (этот показатель соответствует 2700). Полученная в итоге протяженность лестницы составляет 4,24 м (внешний радиус). Если угол поворота будет составлять 1800, тогда этот показатель разделяется надвое.

1. Вычислить расчетную длину лестницы можно на основе показателя удобной линии движения, которая располагается на расстоянии от центра – 2/3R. Вычисления выглядят так: 4,24 м х 2/3 = 2,83 м.
2. При высоте этажа в 2,5 м можно вычислить количество ступенек (шаг 15-20 см). Формула: 250:17 = 14,7.
3. Для выяснения точной высоты шага, полученную ранее цифру (14,7) округлим до 15, и по формуле у нас выходит: 250:15=16,75 см.

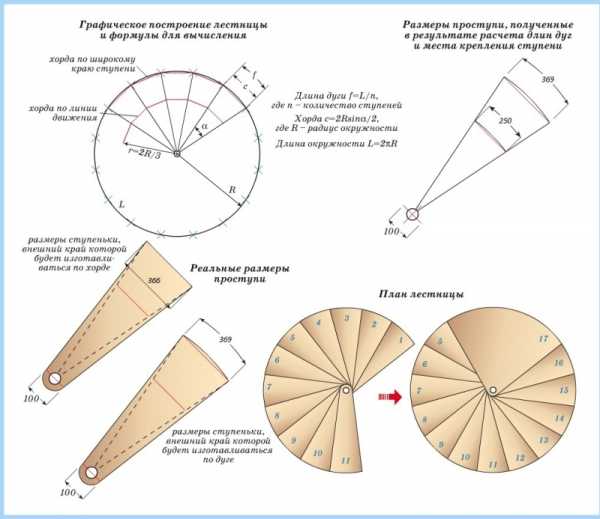

Схема построения чертежа

Обратите внимание! Если рассчитав точный показатель высоты шага, вы получаете не целое число, можно округлить этот показатель до десятых (в нашем случае это будет 16,7 см), а первую ступеньку лестницы с учетом этого можно просто сделать ниже.

Для этого выполняется расчет: 250–14х16,7= 16,2 см.

Работа с калькулятором

Все вышеуказанные рекомендации необходимы для того, чтобы вы могли самостоятельно рассчитать все параметры изготавливаемой лестницы. Используя программы в режиме онлайн, вы можете добиться точных результатов в своих подсчетах.

Калькулятор расчета металлической лестницы позволит вычислить самые важные параметры конструкций. Даже самое типовое приложение способно справиться с такой задачей. На первом этапе вам достаточно ввести все исходные данные в программу.

К исходным данным относится:

• высота вашего проема;
• длина подъемной части лестницы;
• планируемое количество маршей в конструкции и ступеней на каждом из них;
• параметры ступени (проступь, свес и т.п.).

В результате программа обеспечит вас необходимым чертежом, где указаны все необходимые для изготовления лестницы размеры.

Калькулятор металлических лестниц

В ходе проектирования любой лестницы необходимо обязательно учитывать множество различных параметров, оказывающих влияние на целостность всей конструкции. Особое же внимание при расчете подобного сооружения, прежде всего, следует уделять таким элементам, как пролеты, марши, ступени и, конечно же, ограждения.

Процедура планировки лестницы должна полностью исключать даже самые незначительные ошибки, поскольку это, в последствие, может привести к очень серьезным неприятностям. При этом наиболее высокую точность очень важно соблюдать при сооружении именно металлических лестниц, так как осуществлять подгонку ее элементов под необходимые размеры, в случае какой-либо ошибки при расчете, будет весьма затруднительно.

Чтобы произвести расчет металлической лестницы онлайн, воспользуйтесь соответствующим калькулятором:

1. Калькулятор прямой металлической лестницы

2. Калькулятор металлической лестницы с тетивой типа зигзаг

3. Калькулятор металлической лестницы с поворотом на 90 градусов

4. Калькулятор металлической лестницы с поворотом на 90 градусов и тетивой типа зигзаг

5. Калькулятор металлической лестницы с поворотом на 180 градусов

6. Калькулятор металлической лестницы с поворотом на 180 градусов и тетивой типа зигзаг


Работы по проектированию подобных конструкций необходимо обязательно с расчета самой лестничной площадки. Данные элементы у лестниц чаще всего выполняются в прямоугольных формах, хотя, конечно же, случаются и исключения. В ходе проектирования будущей лестницы, очень важно опираться на ее предполагаемый угол наклона, что поможет добиться более точных результатов. Еще одно довольно важное правило при расчете металлических лестниц заключается в том, что ширина марша у таких конструкций, должна обязательно быть аналогичной или же чуть меньшей, чем ширина у самой площадки.

Проектирование лестниц с несколькими маршами осуществляется по абсолютно тем же правилам, правда, с учетом ряда определенных нюансов. Так, например, уровень марша у таких конструкций должен строго соответствовать высоте ступеней, а сами марши должны обязательно смотреть только водном направлении.

Что касается расчета полностью прямых или изогнутых лестниц, то тут, как правило, применяются несколько иные правила. Непосредственно сами марши у таких конструкций должны обязательно располагаться ни как не реже чем через девять-десять ступенек. Кроме того, тут также очень важно учитывать защитные ограждения и, конечно же, сами опорные конструкции. Ведь кроме эстетической составляющей, такая достаточно важная деталь лестницы, как перила, также служат еще и элементом безопасности, а значит, их правильный расчет невероятно важен.

Для изготовления лестничных перил желательно подбирать материалы, отличающиеся повышенным показателем прочности, такие как, например, алюминий или сталь. Сами же покрытия, в данной ситуации, вполне можно будет сделать уже из пластика или дерева.

Похожие записи

Источники: http://o-builder.ru/kalkulyator-rascheta-pryamoj-lestnicy/, http://lestnitsahouse.ru/raschet-metallicheskoy-lestnitsyi-na-vtoroy-etazh-programma-rascheta-stupeney-i-ploshhadki.html, http://stroimmaster.ru/stroitelnye-kalkulyatory/kalkulyator-metallicheskix-lestnic

lestnica-mpl.ru

Рассчитать лестницу на второй этаж, лестницы своими руками расчеты

Деревянная лестница с поворотом на 90 градусов

Простой онлайн калькулятор рассчитает точное количество требуемых стройматериалов для поворотной лестницы на 90° . Начните расчет деревянной лестницы сейчас!

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

 Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.
