Вес арматурной сетки. Смотрите таблицы и формулы с примером расчета

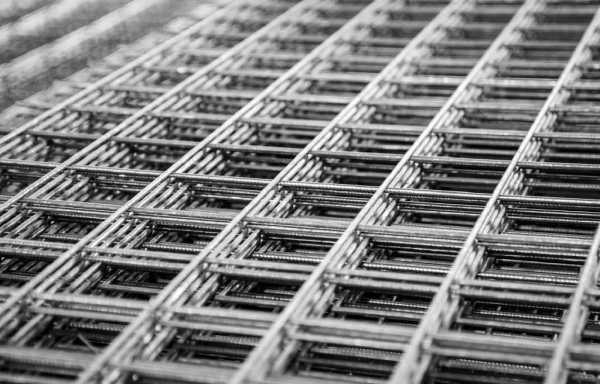

Арматурная сетка – это строительный элемент, изготовленный из специальной рифленой проволоки, которая зафиксирована сваркой в точках пересечения с образованием характерных квадратных ячеек. Кто хотя бы один раз видел уже не перепутает. Сетка предназначена для армирования элементов из бетона и служит для обеспечения прочности всей конструкции.

Стандартные размеры арматурной сетки

Изготавливается сварная сетка из металлических прутьев, общий диаметр которых составляет от 3 до 40 мм. Подразделяется на легкие и тяжелые виды, при этом первые обладают диаметром прута до 10мм., а вторые от 12мм соответственно.

Рассматривая размеры их ячеек, невооруженным глазом можно заметить разницу, которая составляет от 0,5 см и доходит до 2,5 см.

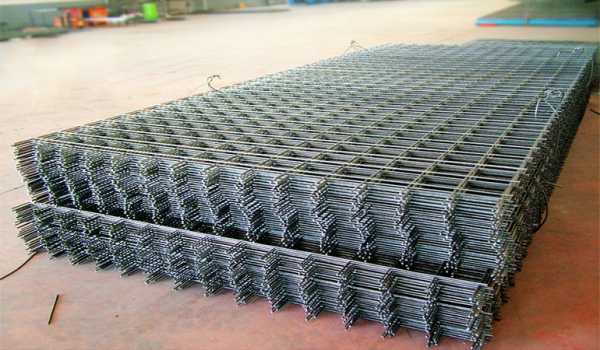

Арматурная сетка может быть изготовлена большой площади и достигает длины в 12 метров, при минимальном значении от одного метра. Максимальный габарит в ширину составляет

240 см, при минимальном значении в 50 см.

Таблица геометрических характеристик сварных сеток ТУ 14-4-1284-84

Наименование сетки сварной Номинальный размер ячейки по осям проволоки, мм Номинальный диаметр проволоки до оцинкования, мм Ширина сетки по осям крайних проволок, мм Теоретическая масса 1м2 сварной сетки, кг
по основным проволокам по уточным проволокам непокрытой оцинкованной
16х24 16 24 2,0 912 2,590 2,590
16х24 16 24 2,0 992;1024 2,620 2,970
16х48 16 48 2,0 896;992 2,100 2,360
24х24 24 24 2,0 912;1128 2,080 2,340
24х48 24 48 2,0 984 1,590 1,790
24х48 24 48 2,0 1128 1,56 1,76
24х48 24 48 2,0 1416 1,570 1,770
32х48 32 48 2,0 1120 1,320 1,490
32х24 32x24 16x24 2,0 912 2,390 2,710
25х12,5 25 12,5 2,0 1500 - 2,1
25х25 25 25 2,0 1500 - 2,04
25х50 25 50 2,0 1500 -
1,56
50х50 50 50 2,0 1500 - 1,1
50х75 50 75 2,0 1500 - 0,85
25х12,5 25 25 1,8 1500 - 2,5
25х25 25 25 1,8 1500 - 2,04
25х50 25 50 1,8 1500 - 1,56
50х50 50 50 1,8 1500 - 1,1
50х75 50 75 1,8 1500 - 0,85
12.7х12.7 12.7 12.70 1,0 1500 - 0,85

Классификация сеток для армирования

Виды арматурных изделий:

а — плоская сетка

б, в — плоские каркасы

г — пространственный каркас

д, е — пространственные каркасы таврового и двутаврового сечений соответственно

ж — гнутая сетка

з — пространственный каркас, гнутый из сеток

и — закладные детали

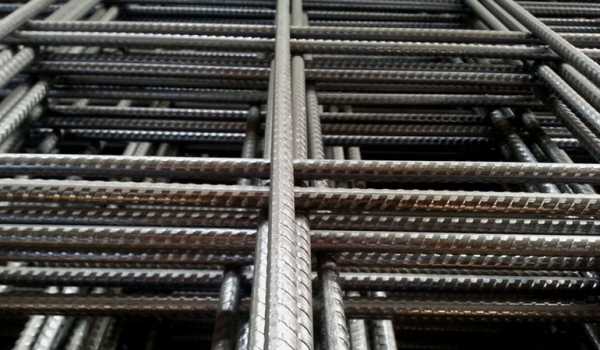

Арматурная сетка подразделяется на два основных подвида представленных ниже:

1. По изначальному расположению рабочей арматуры.

  • Рабочая арматура идет в одном направлении, и распределена в другом (рабочими могут быть как продольные, так и поперечные полосы).

  • Рабочая арматура выполнена в обоих направлениях.

2. По диаметру вертикальных и горизонтальных стержней.

К тяжелым видам относят сетки с диаметром свыше 12 мм. К легких относят все прочие сетки, которые находятся в диаметре от 3 до 10 мм включительно.

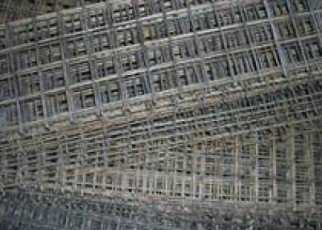

В целях увеличения срока службы, этот строительный элемент может быть оцинкован или обработан полимерами, которые несут защитную функцию и препятствуют образованию коррозии.

Условные обозначения. Как правильно прочитать маркировку?

В данный момент принята единая стандартная маркировка для обозначения типов арматуры:

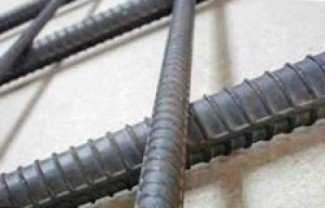

  1. АI (горячекатаная гладкая, римская цифра I обозначает уровень прочности)

  2. АII, АIII, АIV. AV, AVII (горячекатаная ребристая)

  3. AT III, AT IV, AT V, AT VI (горячекатаная термически упрочненная)

  4. В-1 (холоднокатаная с круглым сечением)

  5. ВР-1 (холоднокатаная с периодическим профилированием)

Пример расшифровки

«100х100х5» это сетка с размером ячеек 100 на 100 мм, изготовленная из 5-миллиметровой рифленой проволоки ВР-1.

Как рассчитать вес материала

Самый простой вариант для определения веса арматурной сетки - это воспользоваться таблицей в которой все уже "посчитано за вас".

Диаметр, мм

Площадь сечения, см²

Вес, кг/ м³

Класс стали

3

0,071

0,055

Обыкновенная и высокопрочная проволока

4

0,126

0,098

Обыкновенная и высокопрочная проволока

5

0,196

0,154

Обыкновенная и высокопрочная проволока

6

0,283

0,222

A-III, обыкновенная и высокопрочная проволока

7

0,385

0,302

A-III, обыкновенная и высокопрочная проволока

8

0,503

0,395

A-III, обыкновенная и высокопрочная проволока

9

0,636

0,499

A-III

10

0,785

0,617

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

12

1,131

0,888

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

14

1,539

1,208

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

16

2,011

1,578

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

18

2,545

1,998

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

20

3,142

2,466

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

22

3,801

2,984

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

25

4,909

3,853

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

28

6,158

4,834

A-II, A-III, A-IV

32

8,042

6,313

A-II, A-III, A-IV

36

10,18

7,99

A-II, A-III

40

12,56

9,87

A-II, A-III

Таблицы перевода м2 в кг

Сетка сварная ТУ 14-4-1284-88
Размер ячейки х Ø пров Вес 1кв.м. в кг.
16х24 светл 2,48
16х48 светл 1,99
24х48 светл 1,5
32х48 светл 1,25
32x24, 16x24 2,26
24х24 светл 1,97
16х24 оцинк 2,81
16х48 оцинк 2,24
24х48 оцинк 1,7
32х48 оцинк 1,41
32x24+16x24 2,57
24х24 оцинк 2,22
ТУ 127500-245-00187211
48х2.0 светл 1,01
Сетка сварная арматурная ТУ 14-4-184-93
Размер ячейки х Ø пров Вес 1кв.м. в кг.
48x48x4.0 4,24
96x96x4.0 2,17
192x96x4.0 1,68
Cетка сварная из проволоки ВР-1 и арматуры В500С в картах (листах) раскроем 2000х6000 мм
Диаметр прутка, мм Размер ячеек, мм Раскрой, мм Вес м2, кг.
4 100*100 2000*6000 1.84
4 150*150 2000*6000 1.22
4 200*200 2000*6000 0.92
5 100*100 2000*6000 2.88
5 150*150 2000*6000 1.92
5 200*200 2000*6000 1.44
6 100*100 2000*6000 4.44
6 150*150 2000*6000 2.96
6 200*200 2000*6000 2.22
8 100*100 2000*6000 7.9
8 150*150 2000*6000 5.26
8 200*200 2000*6000 3.95
10 100*100 2000*6000 12.34
10 150*150 2000*6000 12.38
10 200*200 2000*6000 6.19
12 100*100 2000*6000 17.8
12 150*150 2000*6000 11.84
12 200*200 2000*6000 8,88

Если таблиц нет под рукой, то вес можно узнать путем несложных расчетов.

  • 1 метр арматуры = 1 м x (0,785 x Д x Д)

  • В скобках площадь окружности. Д - диаметр.

  • Удельный вес =7850 кг/м³

Для того, чтобы получить вес необходимо умножить объем на удельный вес.

Пример расчета

Считаем объем: 1 м x (0,785 x 0,012 м x 0,012 м) = 0,00011304 м³

Считаем вес: 0,00011304 м3 x 7850 кг/ м³ = 0,887 кг

Результат полученный выше, будет идентичен с табличными данными, которые можно использовать в рамках "работы над ошибками".

Также нельзя не упомянуть специализированный онлайн калькулятор "LotServisCalc". Удобный сервис позволяет получить данные буквально в несколько кликов. Он максимально быстро просчитает вес не только для арматурной сетки, которая там отмечена как сварочная, но и для любой другой.

Сфера применения армирующего каркаса

Арматурная сетка обеспечивает кратное увеличение прочности любой конструкции, которая предполагает ее использование. Ключевыми задачами при строительстве считаются армирование фундамента и придание большей прочности стенам - создание своеобразного стенного каркаса. что обеспечивает долгосрочность эксплуатации всего строения.

  • Армирование быстро разрушаемого дорожного полотна.

  • Для армирования при кладочных работах.

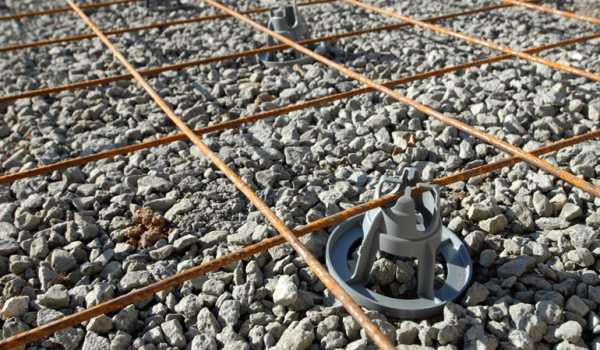

  • Для усиления фундамента.

  • Для повышения характеристик и укрепления теплоизоляции.

  • Для выравнивания и максимального укрепления изначального напольного покрытия.

  • Для укрепления стен при работах со штукатуркой.

  • Используется также, и в сфере по изготовлению перегородок как в частных домах, так и в квартирах.

Нестандартное использование материала:

Голь на выдумку хитра. Наверняка Вы и сами неоднократно отмечали арматурную проволоку использованную вовсе не для армирования. Как правило это происходит, когда остается рулон после строительства и нужно пустить его в дело. Вот некоторые примеры:

  • Некоторые умельцы используют арматуру при возведении клеток для домашних животных.

  • А также используют арматурную сетку для изготовления разнообразных мелких деталей в виде мышеловок или фидеров (специальная кормушка для рыб).

  • Когда ничего лучше не нашлось под рукой, используется как заграждение для вентиляционных труб и отверстий.

  • и т.д.

Спасибо, что прочитали материал до конца. Не нашли то, что искали или знаете как сделать эту статью лучше? Напишите нам!







Распродажа (-55%):

bydom.ru

Вес сварной сетки, таблица расчета веса стальной сетки сварной

Таблица расчета веса сетки сварной, теоретический вес метра квадратного

В соответствии с требованиями  ГОСТ 23279-2012.

Размер ячейки и диаметр проволоки сварной сетки, мм Размер карты, м Вес 1 метра квадратного сварной сетки Метров квадратных
в 1 тонне
50х50х3 2х3 2 500
50х50х4 2х3 3,6 278
50х50х5 0,5х2 5,65 177
100х100х3 0,5х2 1 1000
100х100х4 2х6 1,8 556
100х100х5 2х6 2,8 357
100х100х6 2х3 3,472 288
150х150х3 2х6 0,59 1695
150х150х4 2х6 0,8 1250
150х150х5 2х6 1,9 526
150х150х6 2х6 2,475 404
200х200х4 2х6 0,8 1250
200х200х5 2х6 1,45 690
200х200х6 2х6 1,905 525



Сколько весит сварная, кладочная, арматурная сетка? Ответ на этот вопрос вы найдете в приведенной выше таблица расчета веса сварной сетки в зависимости от размера ячейки и диаметра проволоки. Вес сетки сварной, теоретический вес 1 метра квадратного сетки, количество метров квадратных сетки в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить сетку сварную в Минске оптом и в розницу.

aksvil.by

Калькулятор

С помощью данного калькулятора Вы можете рассчитать заказ на интересующий Вас вид сетки.

Введите значения

Выберите категорию

--Сетка сварная арматурная А1Сетка сварная B500C «арматурная»Сетка рифленая нержавеющая в рулонах ГОСТ 3826-82Сетка рифленая для грохотовСетка нержавеющая сварная в рулоне ТУ 14-4-647-95Сетка нержавеющая сварная в рулоне ГОСТ 23279-85Cетка нержавеющая сварная ГОСТ 23279-85Сетка тканая нержавеющая ГОСТ 3826-82 Полотняное плетение с квадратными ячейками. Первое число в названии — размер ячейки, второе — диаметр проволоки.Сетка нержавеющая тканая ГОСТ 3187-76 Буква в названии обозначает тип плетения П-полотняное, С- саржевое. Число с буквой-номинальное число проволок основы на 1 дм. Числа через дробь - Номинальный диаметр проволок основы/утка, мм.Сетка нержавеющая тканая ГОСТ 6613-86Сетка нержавеющая тканая ТУ 14-4-507-99 с квадратными ячейками микронных размеров. Первое число - размер ячейки в мм, второе - толщина проволоки в мм.Сетка саржевая ТУ 14-4-1561-89Сетка тканая латунная ГОСТ 3187-76Сетка тканая латунная ГОСТ 6613-86Сетка меднаяСетка бронзовая

Выберите позицию


* Цена определяется автоматически.
В этом поле вы можете указать свою цену.

Расчетные значения

Вес квадратного метра, кг
Общий Вес заказа, кг
Стоимость заказа, руб

Бланк расчёта

setka77.ru

Строительные калькуляторы онлайн, программы для расчета стройматериалов



После клика по ссылке «Скачать» произойдет скачивание файла

Универсальный металлический калькулятор веса стали позволяет быстро и точно рассчитать вес металлопроката конкретных марок. В металлокалькуляторе можно рассчитать вес стали, чугуна, алюминия, латуни, бронзы, меди, магния, титана, никеля, цинка, а также самых различных сплавов на основе этих и других металлов.

Наружные инженерные сети — это один из наиболее сложных этапов строительства, требующий особого внимания,то без чего не может обойтись ни одна жилая постройка.

Калькулятор, с помощью которого Вы можете произвести расчет объема земляных работ.

Для определения теоретического веса сетки есть автоматические средства, такие как калькулятор веса сетки. Он поможет быстро посчитать вес кладочной, сварной сетки, сетки рабицы и проволоки.

С помощь данного калькулятора вы можете произвести расчет веса и стоимости прямоугольной арматурной сетки. Другими словами, задав диаметр арматуры, длину и ширину сетки, шаг арматурных стержней в том и другом направлении, вы можете узнать отступы и количество стержней в обоих направлениях, а также массу, длину сетки.

Программа — конвертер UnitConverter позволяет перевести однотипные величины в форматы разных стран и стандартов.
Калькулятор содержит 28 категорий величин и 1194 единицы измерения.

Сортамент металлопроката — каталоги поставляемых заводами листов и профилей (уголки, двутавровые балки, швеллера, трубы), в которых указаны размеры, массы и геометрические характеристики.

Программа предназначена для выполнения теплотехнического расчёта многослойных ограждающих конструкций и проверки теплотехнических характеристик многослойных конструкций.

Расчетные площади поперечных сечений и масса арматуры. Сортамент горячекатаной стержневой арматуры периодического профиля, обыкновенной и высокопрочной арматурной проволоки. Справочник.

Калькулятор расчета бетона поможет строителю без сложных арифметических действий вывести точное количество бетонной смеси, необходимой для тех или иных работ.

Трубный калькулятор для расчета веса трубы. Варианты расчета для круглой квадратной и прямоугольной труб из различных металлов. Материалы: углеродистая сталь, дюралюминий, титан, медь, латунь, свинец, золото и другие.

WinDjView — это быстрая и удобная программа для просмотра файлов формата DjVu под Windows с вкладками для документов, непрерывной прокруткой страниц и расширенными возможности печати. Формат DjVu позволяет сохранять документы и картинки с высоким качеством в файлы малого размера. Утилита является кроссплатформенной программой и работает под управлением операционных систем Microsoft Windows и Mac OS X.

Вещь до недавнего времени невероятная — альтернативная программа для просмотра PDF, работающая без наличия в системе каких-либо продуктов Adobe. Маленькая, быстрая, способная. За последние годы программа стала вполне удобной в управлении и приятной на вид. Несмотря на редкие проблемы в отображении шрифтов, Foxit Reader один из лучших альтернатив продукту Adobe.

WinRAR — специальная компьютерная программа, осуществляющая сжатие данных в один файл. В результате ее работы получается архив для более легкой передачи или для компактного хранения файлов и папок. Программа WinRAR ежедневно используется миллионами людей во всем мире для экономии места на ПК и быстрой передачи файлов. Без него трудно представить повседневную работу с архивами. WinRAR осуществляет поддержку работы со многими форматами архивов при максимальной скорости работы и высокой степени сжатия данных.

Расчетная программа предназначена для проектирования инженерных систем различного назначения с использованием в конструкции технической изоляции «K-FLEX», покрывных защитных материалов и комплектующих, основываясь на требованиях, содержащихся в нормах технологического проектирования и других нормативных документах.

sintezskp.ru

Вес арматурной сетки: таблица характеристик, формула расчета

Главная|Расчет|Таблицы размеров, веса и характеристик арматурной сетки

Дата: 13 сентября 2017

Просмотров: 5289

Коментариев: 0

Таблицы размеров, веса и характеристик арматурной сетки


Таблица геометрических характеристик сварных сеток ТУ 14-4-1284-84

Наименование сетки сварной Номинальный размер ячейки по осям проволоки, мм Номинальный диаметр проволоки до оцинкования, мм Ширина сетки по осям крайних проволок, мм Теоретическая масса 1м2 сварной сетки, кг
по основным проволокам по уточным проволокам непокрытой оцинкованной
16х24 16 24 2,0 912 2,590 2,590
16х24 16 24 2,0 992;1024 2,620 2,970
16х48 16 48 2,0 896;992 2,100 2,360
24х24 24 24 2,0 912;1128 2,080 2,340
24х48 24 48 2,0 984 1,590 1,790
24х48 24 48 2,0 1128 1,56 1,76
24х48 24 48 2,0 1416 1,570 1,770
32х48 32 48 2,0 1120 1,320 1,490
32х24 32×24 16×24 2,0 912 2,390 2,710
25х12,5 25 12,5 2,0 1500 2,1
25х25 25 25 2,0 1500 2,04
25х50 25 50 2,0 1500 1,56
50х50 50 50 2,0 1500 1,1
50х75 50 75 2,0 1500 0,85
25х12,5 25 25 1,8 1500 2,5
25х25 25 25 1,8 1500 2,04
25х50 25 50 1,8 1500 1,56
50х50 50 50 1,8 1500 1,1
50х75 50 75 1,8 1500 0,85
12.7х12.7 12.7 12.70 1,0 1500 0,85



Мнение эксперта: Вес арматурной сетки

Арматурная сетка позволяет повысить прочность конструкции, она в несколько раз позволяет увеличить способность к сопротивлению на сжатие и растяжение. В процессе выбора сетки опирайтесь на материал, из которого она изготовлена, а также заранее определитесь с размером ячеек сетки. Класс арматурной сетки зависит от диаметра, который составляет от 3 до 40 мм. Чтобы приобрести необходимую арматурную сетку следует научится читать принятую единую стандартную маркировку для обозначения типов арматуры.

Дмитрий Орлов

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 232 ( 5.71 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 1835 ( 45.16 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 1849 ( 45.51 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 147 ( 3.62 % )

Назад



Диаметр, мм Площадь сечения, см² Вес, кг/ м³ Класс стали
3 0,071 0,055 Обыкновенная и высокопрочная проволока
4 0,126 0,098 Обыкновенная и высокопрочная проволока
5 0,196 0,154 Обыкновенная и высокопрочная проволока
6 0,283 0,222 A-III, обыкновенная и высокопрочная проволока
7 0,385 0,302 A-III, обыкновенная и высокопрочная проволока
8 0,503 0,395 A-III, обыкновенная и высокопрочная проволока
9 0,636 0,499 A-III
10 0,785 0,617 A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI
12 1,131 0,888 A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI
14 1,539 1,208 A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI
16 2,011 1,578 A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI
18 2,545 1,998 A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI
20 3,142 2,466 A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI
22 3,801 2,984 A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI
25 4,909 3,853 A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI
28 6,158 4,834 A-II, A-III, A-IV
32 8,042 6,313 A-II, A-III, A-IV
36 10,18 7,99 A-II, A-III
40 12,56 9,87 A-II, A-III

Таблицы перевода м2 в кг

Сетка сварная ТУ 14-4-1284-88

Размер ячейки х Ø пров Вес 1кв.м. в кг.
16х24 светл 2,48
16х48 светл 1,99
24х48 светл 1,5
32х48 светл 1,25
32x24, 16x24 2,26
24х24 светл 1,97
16х24 оцинк 2,81
16х48 оцинк 2,24
24х48 оцинк 1,7
32х48 оцинк 1,41
32x24+16x24 2,57
24х24 оцинк 2,22
ТУ 127500-245-00187211
48х2.0 светл 1,01

Сетка сварная арматурная ТУ 14-4-184-93

Размер ячейки х Ø пров Вес 1кв.м. в кг.
48x48x4.0 4,24
96x96x4.0 2,17
192x96x4.0 1,68

Cетка сварная из проволоки ВР-1 и арматуры В500С в картах (листах) раскроем 2000х6000 мм

Диаметр прутка, мм Размер ячеек, мм Раскрой, мм Вес м2, кг.
4 100*100 2000*6000 1.84
4 150*150 2000*6000 1.22
4 200*200 2000*6000 0.92
5 100*100 2000*6000 2.88
5 150*150 2000*6000 1.92
5 200*200 2000*6000 1.44
6 100*100 2000*6000 4.44
6 150*150 2000*6000 2.96
6 200*200 2000*6000 2.22
8 100*100 2000*6000 7.9
8 150*150 2000*6000 5.26
8 200*200 2000*6000 3.95
10 100*100 2000*6000 12.34
10 150*150 2000*6000 12.38
10 200*200 2000*6000 6.19
12 100*100 2000*6000 17.8
12 150*150 2000*6000 11.84
12 200*200 2000*6000 8,88

Если таблиц нет под рукой, то вес можно узнать путем несложных расчетов.

  • 1 метр арматуры = 1 м x (0,785 x Д x Д)
  • В скобках площадь окружности. Д- диаметр.
  • Удельный вес =7850 кг/м³

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

'; blockSettingArray[2]["setting_type"] = 1; blockSettingArray[2]["element"] = "p"; blockSettingArray[2]["elementPosition"] = 1; blockSettingArray[2]["elementPlace"] = 7; blockSettingArray[3] = []; blockSettingArray[3]["minSymbols"] = 0; blockSettingArray[3]["minHeaders"] = 0; blockSettingArray[3]["text"] = ''; blockSettingArray[3]["setting_type"] = 1; blockSettingArray[3]["element"] = "p"; blockSettingArray[3]["elementPosition"] = 1; blockSettingArray[3]["elementPlace"] = 11; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = ''; blockSettingArray[4]["setting_type"] = 1; blockSettingArray[4]["element"] = "p"; blockSettingArray[4]["elementPosition"] = 1; blockSettingArray[4]["elementPlace"] = 15; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = ''; blockSettingArray[5]["setting_type"] = 1; blockSettingArray[5]["element"] = "p"; blockSettingArray[5]["elementPosition"] = 1; blockSettingArray[5]["elementPlace"] = 19; blockSettingArray[6] = []; blockSettingArray[6]["minSymbols"] = 0; blockSettingArray[6]["minHeaders"] = 0; blockSettingArray[6]["text"] = ''; blockSettingArray[6]["setting_type"] = 1; blockSettingArray[6]["element"] = "p"; blockSettingArray[6]["elementPosition"] = 1; blockSettingArray[6]["elementPlace"] = 23; blockSettingArray[7] = []; blockSettingArray[7]["minSymbols"] = 0; blockSettingArray[7]["minHeaders"] = 0; blockSettingArray[7]["text"] = ''; blockSettingArray[7]["setting_type"] = 1; blockSettingArray[7]["element"] = "p"; blockSettingArray[7]["elementPosition"] = 1; blockSettingArray[7]["elementPlace"] = 27; blockSettingArray[8] = []; blockSettingArray[8]["minSymbols"] = 0; blockSettingArray[8]["minHeaders"] = 0; blockSettingArray[8]["text"] = ''; blockSettingArray[8]["setting_type"] = 1; blockSettingArray[8]["element"] = "p"; blockSettingArray[8]["elementPosition"] = 1; blockSettingArray[8]["elementPlace"] = 31; blockSettingArray[13] = []; blockSettingArray[13]["minSymbols"] = 0; blockSettingArray[13]["minHeaders"] = 0; blockSettingArray[13]["text"] = ''; blockSettingArray[13]["setting_type"] = 1; blockSettingArray[13]["element"] = "p"; blockSettingArray[13]["elementPosition"] = 1; blockSettingArray[13]["elementPlace"] = 9; blockSettingArray[14] = []; blockSettingArray[14]["minSymbols"] = 0; blockSettingArray[14]["minHeaders"] = 0; blockSettingArray[14]["text"] = ''; blockSettingArray[14]["setting_type"] = 1; blockSettingArray[14]["element"] = "p"; blockSettingArray[14]["elementPosition"] = 1; blockSettingArray[14]["elementPlace"] = 13; blockSettingArray[15] = []; blockSettingArray[15]["minSymbols"] = 0; blockSettingArray[15]["minHeaders"] = 0; blockSettingArray[15]["text"] = ''; blockSettingArray[15]["setting_type"] = 1; blockSettingArray[15]["element"] = "p"; blockSettingArray[15]["elementPosition"] = 1; blockSettingArray[15]["elementPlace"] = 17; blockSettingArray[16] = []; blockSettingArray[16]["minSymbols"] = 0; blockSettingArray[16]["minHeaders"] = 0; blockSettingArray[16]["text"] = ''; blockSettingArray[16]["setting_type"] = 1; blockSettingArray[16]["element"] = "p"; blockSettingArray[16]["elementPosition"] = 1; blockSettingArray[16]["elementPlace"] = 21; blockSettingArray[17] = []; blockSettingArray[17]["minSymbols"] = 0; blockSettingArray[17]["minHeaders"] = 0; blockSettingArray[17]["text"] = ''; blockSettingArray[17]["setting_type"] = 1; blockSettingArray[17]["element"] = "p"; blockSettingArray[17]["elementPosition"] = 1; blockSettingArray[17]["elementPlace"] = 25; var jsInputerLaunch = 15;

pobetony.ru

Калькулятор массы сетки - СТАЛЬТРАНС

Расчет веса сетки (рабицы, кладочной, полимерной)
  расчет массы сетки по м2 и наоборот - расчет м по массе.

Калькулятор расчета веса (массы) сетки рабицы светлой

Размер ячейки x диаметр проволоки, мм Масса 1 м2 сетки , кг Количество м2 в рулоне Масса рулона, кг
10х10х1,010х10х1,210х10х1,412х12х1,212х12х1,415х15х1,215х15х1,415х15х1,620х20х1,220х20х1,420х20х1,620х20х1,420х20х1,620х20х1,820х20х2,025х25х1,625х25х1,825х25х2,030х30х1,630х30х1,830х30х2,035х35х1,635х35х1,835х35х2,040х40х1,640х40х1,840х40х2,045х45х1,845х45х2,050х50х1,650х50х1,850х50х2,050х50х2,060х60х2,560х60х3,080х80х3,0

Калькулятор расчета веса (массы) сетки рабицы оцинкованной

Размер ячейки x диаметр проволоки, мм Масса 1 м2 сетки , кг Количество м2 в рулоне Масса рулона, кг
20х20х1,620х20х1,625х25х1,630х30х1,635х35х1,640х40х1,640х40х1,850х50х1,850х50х2,050х50х2,0

Калькулятор расчета веса (массы) сетки рабицы ПНД (полимерная, зеленая)

Калькулятор расчета веса (массы) сетки кладочной

Размер ячейки x диаметр проволоки, мм Масса 1 м2 сетки , кг Количество м2 в рулоне Масса рулона, кг
50х50х3,050х50х3,050х50х3,050х50х3,0100х100х3,0100х100х3,0100х100х3,0100х100х3,0150х150х3,0200х200х3,0200х200х3,050х50х4,050х50х4,050х50х4,050х50х4,050х50х4,050х50х4,050х50х4,050х50х4,0100х100х4,0100х100х4,0100х100х4,0100х100х4,0100х100х4,0100х100х4,0100х100х4,0100х100х4,0100х100х4,0150х150х4,0150х150х4,0200х200х4,050х50х5,050х50х5,050х50х5,050х50х5,050х50х5,0100х100х5,0100х100х5,0100х100х5,0100х100х5,0100х100х5,0100х100х5,0150х150х5,0



Цену на сетку можно узнать здесь!


www.ekb.staltrans.ru

Узнайте как определить Вес арматурной сетки + калькулятор!

Армирование фундамента

Вес арматурной сетки

Бетонная отливка, используемая для создания фундаментных оснований сама по себе является довольно прочной конструкцией. Однако прочность ее велика только в одном направлении – а именно бетон хорошо сопротивляется давлению.

Но на бетонные основания могут воздействовать и нагрузки по другим направлениям. Например, она может испытывать влияние на изгиб, скручивание и так далее. Грунт является неоднородной субстанцией и при замерзании может изменять свою структуру и объем, расширяясь в разных направлениях. Для того, чтобы придать бетонной отливке прочность и устойчивость к воздействию по любым направлениям – в тело бетонной отливки внедряется металлический силовой каркас.

Металлический каркас в бетонных отливках применяется не только при строительстве фундаментов. Он также создается и при других бетонных работах, например, при строительстве лестниц или при создании выравнивающей цементно-песчаной стяжки.

Металлический каркас бетонной отливки может создаваться различными способами. Так, пространственный каркас может создаваться из металлических прутков, которые связываются между собой в местах пересечений. Фиксироваться прутья могут вязальной проволокой, хомутами или электросваркой.

Отличным решением при формировании металлического каркаса может стать использование арматурной сетки.

Арматурная сетка. Характеристики и примеры использования

Арматурная сетка формируется из металлической проволоки или из арматурных прутьев большего сечения в промышленном производстве. Этим достигается точность размеров шага сетки, что положительно сказывается на общем качестве железобетонной конструкции.

В процессе ее изготовления отрезки проволоки или арматурные прутки раскладываются с определенным шагом, а затем в местах пересечения фиксируются точечной электрической сваркой.

Арматурная сетка широкой применяет в строительной отрасли, как для наружных и фундаментных работ, так и для внутренних интерьерных работ. Уложенная в несколько горизонтальных слоев в фундаменте и соединенная вертикальными перемычками – арматурная сетка становится прекрасным силовым каркасом для железобетонной отливки. Арматурная сетка, уложенная в один слой на поверхность перекрытия сможет стать основой для стяжки пола или для крепления системы теплых полов с жидким теплоносителем. Кроме того, с использованием арматурной сетки можно формировать и сложные прочные железобетонные конструкции, например, входные лестницы.

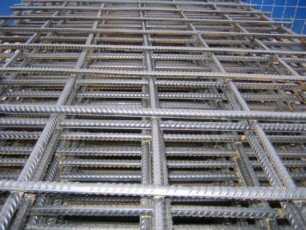

Арматурная сетка — фото

Типы арматурных сеток

Произвести классификацию арматурных сеток можно произвести по нескольким параметрам. Прежде всего, разделить на типы арматурную сетку можно исходя из толщины используемого исходного материала:

  • Если арматурная сетка изготавливается из сравнительно тонкой металлической проволоки – то она условной называется «тонкой»,
  • В том случае, если арматурная сетка изготавливается из толстого металлического прутка, то ее можно условно назвать «толстой».

Кроме того, арматурная сетка может изготавливаться с различной степенью точности.

Может выделяться обыкновенная точность сварки, вполне пригодная для проведения наружных строительных работ и арматурная сетка с повышенной точностью. Точность сварки элементов арматурной сетки обозначается цифрами после буквы «П» в маркировке.

Образец арматурной сетки

Отдельно стоит сказать и о том, в каком виде поставляется арматурная сетка с промышленных предприятий. В зависимости от толщины используемых элементов с завод сетка может поставляться в виде плоских пластин или в виде рулонов.

Кроме того, в зависимости от назначения – арматурная сетка может изготавливаться с различной конфигурацией ячеек. Они могут прямоугольными или квадратными.

Листы арматурной сетки

Особенности применения арматурной сетки

Арматурная сетка может существенно сократить время на проведение строительных работ с использованием бетонных отливок.

При классическом способе формирования силового каркаса он создается из отдельных металлических прутьев. При этом создание пространственного каркаса представляется довольно сложным занятием. Каждое место пересечения арматурных прутков должно скрепляться.

Фиксация мест пересечения арматурных прутьев может производиться при помощи петель из вязальной проволоки. Она складывается вдвое, оборачивается вокруг места пересечения и закручивается с помощью заостренного крюка или специальными автоматическими устройствами.

Естественно такая фиксация может занимать много сил и времени. Поэтому в ряде случаев при проведении фундаментных и общестроительных работ целесообразно использовать уже готовую арматурную сетку.

Вычисление веса арматурной сетки

Обратите внимание, что разные производители могут использовать и нестандартные размеры арматурной сетки. В этом случае необходимо рассчитывать ее вес индивидуально, с применением специальных формул. Хорошим решением будет использование для такого расчета математических электронных таблиц.

Кроме того, арматурная сетка может выпускаться и с различными покрытиями. Так, ряд предприятий выпускает оцинкованную арматурную сетку. Такая сетка имеет несравнимо более долгий срок службы и может использоваться и для наружных отделочных работ. Например, для создания заборов или ограждений.

Диаметр (мм) Вес кг/метр
5,5 мм 0,187
6 мм 0,222
8 мм 0,395
10 мм 0,617
12 мм 0,888
14 мм 1,210
16 мм 1,580
18 мм 2,000
20 мм 2,470
22 мм 2,980
25 мм 3,850
28 мм 4,830
32 мм 6,310
36 мм 7,990
40 мм 9,870
45 мм 12,480
50 мм 15,410

Очевидно, что при расчете веса в погонных метрах, вам также необходимо воспользоваться таблицей. К примеру, масса 1 метра 12 мм арматуры равняется 0,88 кг.

Количество метров арматуры в одной тонне определяется при помощи следующей таблицы:

Диаметр (мм) Метров в одной тонне
5,5 мм 5347
6 мм 4504
8 мм 2531
10 мм 1620
12 мм 1126
14 мм 826
16 мм 633
18 мм 500
20 мм 405
22 мм 335
25 мм 260
28 мм 207
32 мм 158

Калькулятор для расчета веса арматурной сетки

Калькулятор для расчета веса арматурной сетки

Источник

thewalls.ru
