Как сделать щековую дробилку своими руками

Щековые дробилки широко применяются для дробления крупных кусков какого-либо твердого материала на более мелкие куски. Такая необходимость возникает при изготовлении строительных смесей, для изготовления насыпных материалов и т.д.

Существует специальная методика, позволяющая путем расчетов спроектировать дробилку с заданными характеристиками. На практике следует уяснить, для дробления какого материала будет предназначаться щековая дробилка своими руками, и затем определиться с конструкцией и подобрать необходимый материал для составных частей.

Принципиальная схема самодельной щековой дробилки.

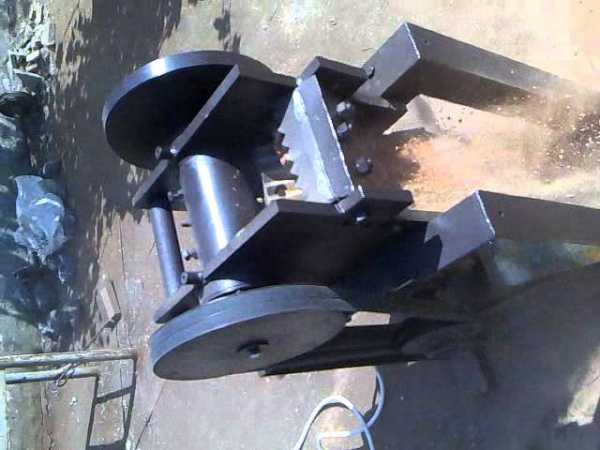

Для простоты конструкции целесообразно использовать схему с одной подвижной щекой. В качестве неподвижной щеки можно использовать толстый чугунный лист, установленный наклонно на каком то основании. Наклонное расположение позволяет создать верхнее отверстие для засыпки материала. К тому же изменяя угол наклона при жестко закрепленной нижней части можно менять дробящий зазор.

В качестве подвижной части щековая дробилка своими руками может использовать металлический вал достаточно большого диаметра. Этот вал располагается возле неподвижной щеки и приводится во вращение электродвигателем через ременную передачу. Ременная передача нужна для уменьшения количества оборотов и увеличения нагрузочных характеристик электродвигателя и для избегания его заклинивания при перегрузке. Хорошо, если вал будет иметь эксцентрическую форму, этим усилится дробящее нажимное действие вала. Вал должен вращаться в направлении засыпки материала.

Параметры дробления можно также менять путем продольного смещения нижней точки крепления неподвижной щеки относительно дробящего вала. Для удобства все устройство можно заключить в единый корпус и соорудить сверху загрузочный бункер.

weekly-news.ru

Все о дробилках

В горнодобывающей и перерабатывающей промышленности очень широко применяются устройства для измельчения крупных кусков материала и получения фракций заданных размеров. Такие устройства были созданы в восемнадцатом веке и, пройдя долгий путь изменений и усовершенствований, успешно используются в настоящее время. Устройство дробилки довольно простое, но в то же время достаточно прочное, что позволяет использовать их в горнодобывающей, строительной и других отраслях промышленности.

Основные разновидности дробилок

Для крупного сухого дробления материалов средней и высокой твердости применяются конусные дробилки. Рабочий орган таких дробилок представляет собой два конуса, вставленных один в другой с зазором в котором при движении одного из конусов происходит разрушение материала. Конусная дробилка занимает меньше места по сравнению с другими видами дробилок, проще в эксплуатации и, следовательно, более надежна. Такие дробилки широко применяются строительстве и металлургии, в химической промышленности и при строительстве дорог. Размеры получаемого продукта могут регулироваться в широких пределах, путем изменения величины зазора между конусами.

Для дробления материалов малой и средней твердости предназначается роторная дробилка, обеспечивающая высокую степень дробления. Дробление материала в таких дробилках осуществляется ударным методом, для чего используются специальные билы, жестко закрепленные на роторе, вращающемся вокруг горизонтальной оси. Существуют однороторные и многороторные варианты дробилок, но наиболее популярны однороторные модели. Направление вращения ротора периодически меняется, что обеспечивает больший ресурс работы. Такие дробилки применяются для изготовления заполнителя для бетона из всевозможных осадочных материалов, а так же материалов вулканического происхождения.

Дробилка молотковая несколько напоминает роторные типы дробилок. Процесс разрушения материала происходит при помощи специальных молотков, которые шарнирно закрепляются на роторе, вращающемся с высокой скоростью. Максимальный размер загружаемого материала составляет 600мм. Как правило, это конструкции имеющие малую массу и соответственно не высокую стоимость. Такие дробилки используются для измельчения минерального материала средней прочности имеющего до 8% влажности. Различают однороторные и двухроторные модели, а так же имеющие горизонтальное и вертикальное расположение вала ротора. Молотковые дробилки устанавливаются в помещениях и на открытых площадках. Они применяются для получения мелкодисперсного карбонатного сырья, при изготовлении стекла, а так же для дробления кирпичного боя, угля и сухой глины при производстве строительного кирпича.

Дробилка смд расшифровывается как стационарная дробильная машина. Это обычные щековые дробилки, предназначенные для измельчения материалов различного размера. Для СМД 108, максимальный размер загружаемых кусков не превышает 250х900 мм, а для модели СМД 110, эти размеры будут 600х900 мм. Соответственно отличается и мощность применяемых электродвигателей. Для СМД 108 используется электродвигатель мощностью до 30 кВт, а для СМД110 соответственно 105 кВт.

Как сделать дробилку своими руками

В быту и домашнем хозяйстве довольно часто используются самые различные дробилки, изготовленные самостоятельно из подручных средств. Самодельная дробилка в самом простом варианте представляет собой емкость, в которой на подшипниках установлен вал с одним или несколькими ножами. Вал приводится во вращение электродвигателем небольшой мощности (обычно не превышающей 1 кВт), через ременную передачу, имеющую несколько колес разного диаметра, что позволяет регулировать скорость вращения вала. Обычно такие дробилки используются для измельчения травы, крупных твердых овощей и т. п., для приготовления корма птице или домашнему скоту. Дробилка своими руками может быть изготовлена для разных целей. Кроме приготовления корма, можно использовать дробилку при строительстве, для получения мелкого гравия или щебня из боя кирпича или для других нужд подсобного домашнего хозяйства.

На современных ДСК широкое применение находят дробилки для щебня. Как правило, это дробилки конусного типа, позволяющие получать кубовидный щебень, отвечающий первой группе, согласно соответствующего ГОСТа.

www.stroy.ru

своими руками изготовить очень просто

Сегодня существует множество приспособлений, которые значительно облегчают ежедневные заботы о саде и доме. Не лишней будет и дробилка для дерева. Своими руками изготовить такое приспособление может практически каждый. С помощью такого агрегата можно измельчить твердые предметы.

Конечно, кому-то подойдет дробилка для дерева б/у. Аренда такого агрегата, правда, обойдется не дешевле, чем создание приспособления своими руками. Очень часто дробилку применяют для измельчения пластмассы, бытового мусора, древесины и камней, а также для раздавливания предметов из металла.

Какие бывают дробилки

Условно дробилки разделяют на группы по типу использования. Они могут быть для измельчения:

• пластмассы;
• мусора бытового;
• дерева;
• металла;
• камня.

Помимо этого, дробилки классифицируют по размерам. Агрегат может быть малого – 0,02 м, среднего – 0,1 м и крупного дробления – 0,3 м.

Исходя из особенностей, приспособления бывают:

1. Устройства ножевые.
2. Аппараты плиточные.
3. Дробилка, оснащенная конусообразным бункером.
4. Машины роторно-ножевые.

Как работает самодельный агрегат

В последнее время пользуется спросом дробилка для дерева б/у «Авито». Однако это не универсальный агрегат. При желании можно сделать самодельное устройство. Чтобы его собрать, стоит разобраться в принципе действия такого приспособления.

Работает самодельная дробилка наподобие обычной мясорубки. Принцип достаточно прост. Сначала материал проходит через барабан – приемную чашу, а затем попадает в дробильную систему, где очень быстро измельчается. То отделение, которое перемалывает мусор, состоит из нескольких резаков и фрезы. При этом производительность агрегата напрямую зависит от мощности. Однако данный показатель не должен быть более 2,6 кВт. Именно такую мощность имеет дробилка для дерева (б/у или новая — не суть важно).

Что нужно для работы

Чтобы создать дробилку для дерева, потребуются следующие материалы:

1. Пилы. Толщина данных деталей должна составлять 0,6-0,1 м. Их требуется от 10 до 20 штук, чтобы агрегат нормально работал. Чем больше пил, тем качественнее будет происходить измельчение материалов.
2. Мотор. Лучше всего использовать электродвигатель. Он работает практически бесшумно. Дробилка с таким мотором способна перемалывать мусор в небольших количествах, не нанося вреда окружающей среде. Ведь в процессе работы электродвигатель не выделяет вредных веществ. Использовать агрегат можно не только на улице, но и в помещении. Главный недостаток – зависимость от электропитания.
3. Шпильки для крепления резаков.
4. Сварочный аппарат.
5. Бункер и кожух, которые сделаны и оцинкованного металла.
6. Шайбы и гайки.
7. Профтрубы из металла, предназначенные для изготовления корпуса агрегата.

Дробилка для дерева своими руками

Изготовить чертежи – это первое, что нужно сделать. В противном случае можно запутаться и неправильно собрать агрегат. Только после этого можно приступать к сбору всей конструкции.

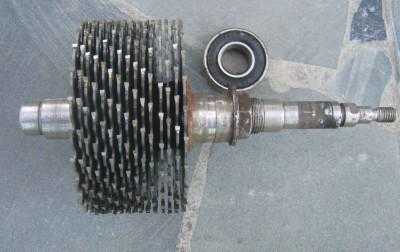

Все пилы следует установить на уже подготовленную ось. Размеры их должны соответствовать размерам резаков. После установки диски необходимо зафиксировать с помощью гаек и шайб. При этом следует учесть некоторые особенности строения. Между пилами должны быть тонкие шайбы. Они не позволят дискам задевать друг друга острием. При этом количество шайб должно быть на 1 меньше, чем количество пил.

Когда оси будут зафиксированы, а диски разделены, следует установить шкив. Если такой детали нет под руками, то ее можно взять из генератора автомобиля отечественного производства. Чтобы шпилька нормально вращалась, стоит использовать несколько подшипников, диаметр которых составляет 2 см.

Изготовление каркаса

Почти готова дробилка для дерева. Своими руками изготовить можно и каркас для агрегата. Для этого потребуются профтрубы. Их стоит заготовить заранее. Чтобы сделать раму, профтрубы необходимо сварить между собой. Теперь нужно усилить конструкцию. Для этого внутри рамы стоит монтировать несколько профилей. Это позволит усилить крепление измельчающего блока и бункера.

К готовой раме следует приварить лист металла, а затем проделать в нем отверстия, предназначенные для крепления барабана и мотора. Чтобы дробилка стояла более устойчиво, стоит приделать 4 ножки.

Теперь нужно установить диск, который обеспечивает натяжение ремня. Его следует расположить так, чтобы диски свободно передвигались. Такое размещение позволит беспрепятственно регулировать ремень.

Итак, как создается дробилка для дерева своими руками. Изготовить корпус и соединить пилы – это половина дела. Теперь необходимо одеть на систему дисков кожух. Над режущим блоком стоит зафиксировать бункер. Вот и все. Агрегат готов.

Что стоит учесть

Теперь вы знаете, как делается дробилка для дерева своими руками. Изготовить агрегат на самом деле не так уж и просто, как может показаться на первый взгляд. Существует несколько нюансов, которые стоит учесть:

1. Перед началом сборки рекомендуется нарисовать чертеж. Это прояснит отдельные моменты сборки конструкции, а также позволит избежать даже незначительных ошибок.
2. Чтобы повысить производительность дробилки, следует установить большее число пил. Разрешается монтировать до 25 дисков. Толщина каждой пилы должна составлять 0,1 м.
3. Если дробилка предназначена для измельчения более твердого материала, чем древесина, то стоит устанавливать не электродвигатель, а моторный блок. Его мощность намного выше.
4. Что постоянно не точить диски самостоятельно, можно установить пилы с легкосплавными насадками.
5. Чтобы материал находился под давлением в процессе измельчения, следует закрепить напротив бункера специальный брус, зафиксировав его на раме.

В завершение

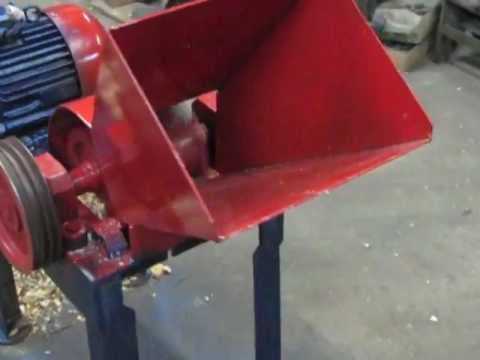

Вот так выглядит дробилка для дерева. Как сдедать такой агрегат? Это несложно, если вы умеете правильно рисовать чертежи и работать с инструментами. Конечно, при отсутствии опыта могут возникнуть некоторые сложности. Стоит отметить, что дробилка, созданная по инструкции, которая описана выше, идеально подойдет для измельчения не только опавшей листвы и мелкого мусора, но и для бытовых отходов, и для древесины.

Такая конструкция считается более долговечной и надежной благодаря пилам, установленным горизонтально. Что касается заводских моделей, то здесь измельчительная система закреплена вертикально. При таком расположении пил необходимо постоянно следить за влажностью мусора и стеблей. В противном случае агрегат быстро сломается. Помимо этого, при изготовлении дробилки для дерева можно самостоятельно выбрать двигатель с необходимым показателем мощности и нужным количеством пил.

fb.ru

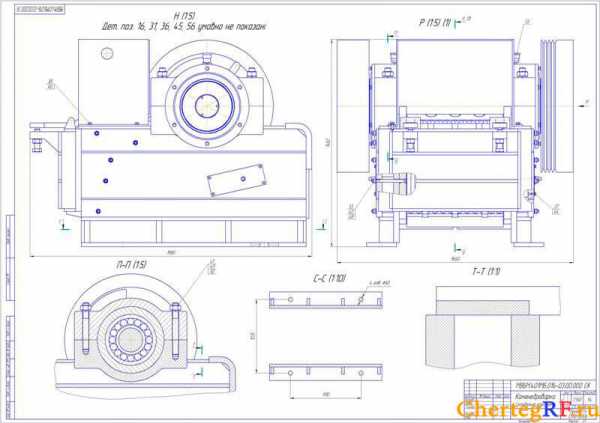

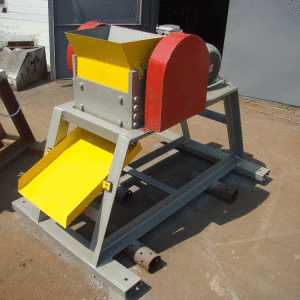

Готовые чертежи камнедробилки

 Параметры     Увеличить

 Состав чертежей

1. Сборочный чертеж камнедробилки с техническими характеристиками и требованиями: порожнину подшипников и лабиринтных уплотнений заполнить смазкой УС-2 ГОСТ 1033-73 на 1/3 объема, маховик должен свободно вращаться от руки, все поверхности должны иметь лакокрасочные покрытия (формат А1 )

2. Чертеж сборочный камнедробилки в разрезе (формат А1)

3. Чертеж СБ камнедробилки с указанием размеров (формат А1)

chertegrf.ru

Молотковая дробилка своими руками — Vsedelkin

Дробилки – механизмы, предназначенные для измельчения помещенного в них материала, как это становится понятно из названия. В зависимости от типа помещаемого материала они подразделяются на несколько видов. Это деление связано с прочностью того, что им необходимо измельчить, а также со скоростью процесса. Особо выделяется молотковая дробилка, при помощи которой происходит работа с кусками камня. Вполне возможно сделать молотковую дробилку своими руками, не прибегая к посторонней помощи. Эта полезная в хозяйстве вещь особенно пригодится, если вы сами заняты строительной деятельностью.

Что такое молотковая дробилка

Для начала стоит расписать общую схему молотковой дробилки. Их работа основывается на разрушении помещаемого внутрь материала с помощью закрепленных на роторе молотков. Они вращаются с большой скоростью, благодаря чему оказывают сильно воздействие на камень или щебень, раскалывающийся на части при ударе. Принцип работы молотковой дробилки своими руками ничем не отличается от заводской, и единственной сложностью может быть подбор двигателя, и закрепление молотков на роторе. Чтобы не произошло преждевременной поломки механизма, крепление должно быть максимально надежным.

Дробилки для кирпича своими руками можно разделить также на однороторные и двуроторные, с вертикальным или горизонтальным валом. Само собой, двуроторная дробилка будет работать более производительно, а изготовить механизм с горизонтальным валом проще, чем с расположенным вертикально. В зависимости от назначения они могут быть применены как в помещении, так и на открытом воздухе.

Схема дробилки для щебня

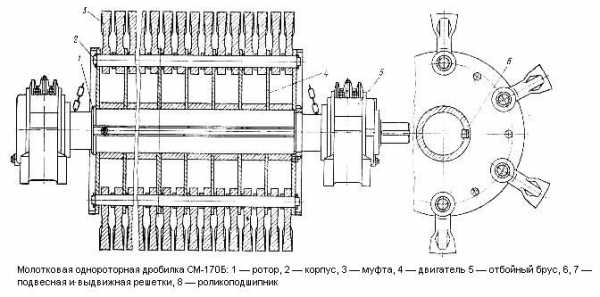

На схемах ниже можно увидеть конструкцию однороторной дробилки для щебня своими руками, которая была взята в качестве примера именно благодаря своей относительной простоте изготовления. Более сложные конструкции связаны с использованием сразу двух роторов, что уже требует определенного практического опыта. В быту же, да и в небольшой частной мастерской, вполне справится и более простой и маломощный вариант.

Корпус дробилки для камня своими руками может быть изготовлен из листовой стали, либо сделан на заказ. Его разъемные части прикрепляются друг к другу при помощи болтов. К ним можно отнести и станину. Чтобы было проще добираться до механизма, в корпусе имеется несколько разъемов, позволяющих откинуть одну из стенок.

На роторе насажено несколько дисков с пропущенными через них осями. Вот на этих осях и закреплены молотки, которые вступают в непосредственное взаимодействие с загружаемым внутрь материалом. Их может быть несколько рядов – это зависит от того, насколько крупным будет объект дробления. Вращение вала роторов производится на подшипниках. Соединение вала с двигателем осуществляется при помощи упругой муфты.

Решетка из колосника в качестве опоры использует рельсы, и выдвигается на них, когда нужно забрать измельченный материал.
