Каркас из дерева навеса – Преимущество деревянных навесов, виды конструкций с фото примерами, а также строительство навеса из дерева своими руками: выбор проекта, чертежи и расчет

Содержание

четыре пошаговых инструкции и фото разных вариантов

Популярные деревянные навесы в различных вариантах встречаются на дачных участках и придомовых территорий. Как правило, легкие временные сооружения домашние умельцы изготавливают самостоятельно, а вот капитальную конструкцию приходится заказывать у мастеров. Зная основные техники, этапы и нюансы строительства, можно не бояться экспериментировать и смело браться за реализацию понравившегося проекта. Каждый из предложенных вариантов не составит труда «подстроить» под свои размеры и потребности.

Навес из дерева

Общие требования к навесам из дерева

Для обеспечения прочности, надежности, удобства эксплуатации и красивого внешнего вида деревянного навеса при его строительстве своими руками необходимо руководствоваться следующими правилами:

  1. Возведение опорных стоек лучше выполнять из оцилиндрованного бревна (10-20 см в диаметре), профилированного или клееного бруса (10-15 см в разрезе). Для создания стропильной системы и небольшого козырька подойдут брусья 6*6, 6*4, 5*5 или 4*5 см.
  2. Подборка кровельного материала осуществляется с учетом наклона ската и конструкцией стропильной системы:
    • поликарбонат – не утяжеляет сооружение и подходит для настилов разной конфигурации;
    • профнастил – недорогой вариант для организации односкатной и двускатной кровли деревянного навеса во дворе;
    • мягкая черепица – требует сплошной обрешетки, материал удобен при отделке шатровой и купольной крыши беседок.
  3. Навес должен выполняться под уклоном для быстрого скатывания осадков. Минимальный угол наклона перекрытия – 5-10%.
  4. Габариты сооружения определяются с учетом функционала навесной конструкции:
    • обустройство места для отдыха – закладывается 2 кв. м на одного человека;
    • оптимальный размер для оформления беседки с барбекю – 4*6 м;

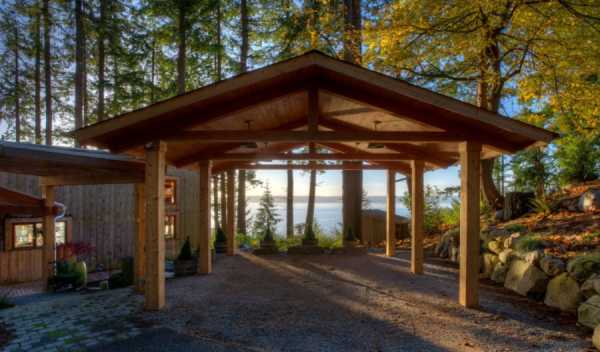

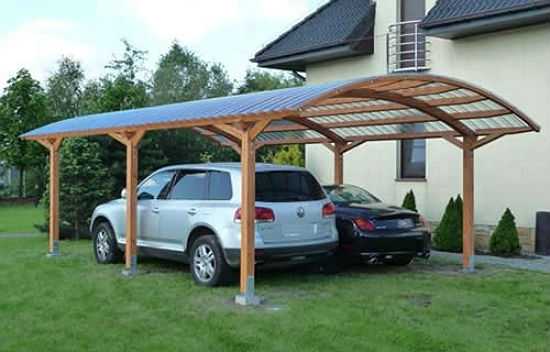

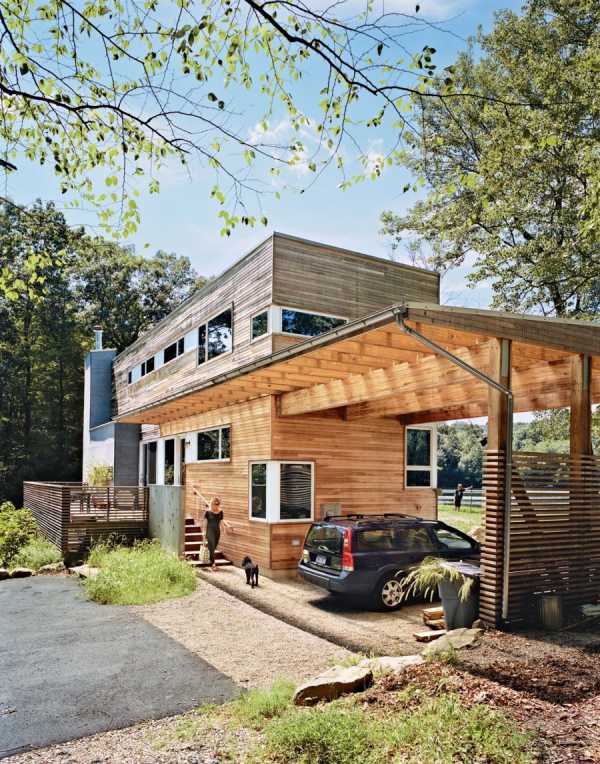

    • создание навеса для автомобиля: ширина площадки равна ширина авто плюс 1 м, длина площадки – до 6 м;

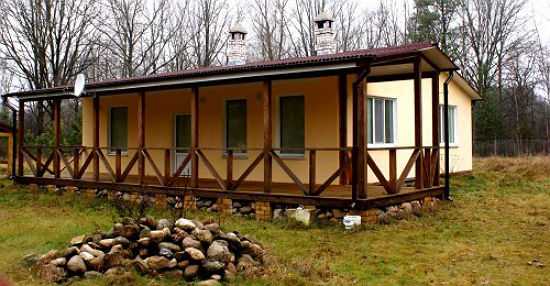

    • террасы, пристроенные к дому, как правило, выполняются на всю длину смежной стены;
    • навесы над крыльцом должны перекрывать ступени на 30 см с каждой стороны;
    • высота любого навеса во дворе из дерева – не менее 2 м, оптимально – 2,5 м.

Важно! Перед установкой все деревянные элементы конструкции необходимо обработать антисептической и огнеупорной пропиткой.

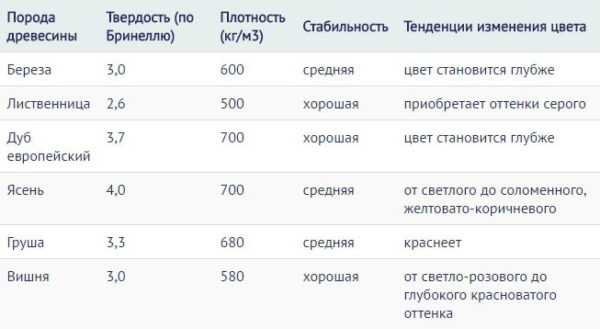

Характеристики разных пород древесины

Изготовление односкатного навеса у стены дома

Пристенные деревянные навесы из бруса одним краем фиксируются к фасаду дома, а другим – к опорным столбам. Некоторые конструкции не имеют горизонтальной балки на стене здания. В этом случае вся нагрузка перекрытия ложится на вертикальные опоры, выставленные по углам навеса.

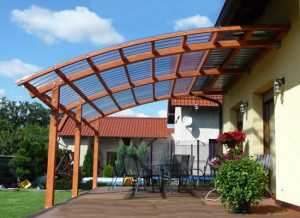

Пристенный открытый навес

Разработка чертежа и подготовка материалов

При проектировании односкатной конструкции схематически надо отобразить основные параметры:

  • ширину проекции кровли на землю с учетом нависания над обвязочным брусом в 30 см;
  • угол наклона ската;
  • высоту крепления стропил по верхней (2,9 м) и нижней точке;
  • длину опорных столбов с учетом углубления в фундамент не менее 0,5 м;
  • шаг установки опорных балок – около 2,5 м;
  • шаг размещения стропил – 60 см.

Исходя из эскиза конструкции рассчитывается расход материала. Для создания деревянного навеса на даче своими руками понадобятся:

  • брусья для стоек – 90*90 мм;
  • пристенный несущий брус – 50*150 мм;
  • доски для стропил – 50*150 мм;
  • листы поликарбоната.

Схема односкатного приставного навеса

Площадь кровли под обшивку поликарбонатом рассчитать следующим образом:

  1. Начертить треугольник: один катет – длина навеса, второй – разница между высотами конструкции возле стены и на торце кровли.
  2. По формуле Пифагора определить гипотенузу – это и будет ширина навеса.
  3. Зная параметры кровли, получится вычислить ее площадь и рассчитать расход поликарбоната.

Перед тем как сделать навес, деревянные элементы надо подготовить:

  1. Пиломатериалы разложить и высушить в тени в течение пяти дней.
  2. Поверхность древесины зачистить шлифмашинкой или наждачкой.
  3. Обработать балки и доски пропиткой бактерицидного действия. После высыхания деревянные элементы готовы к установке.

Монтаж несущей балки и вертикальных стоек

Порядок действий:

  1. На стене дома нанести разметку под монтаж балки.
  2. Несущую опору закрепить по всей длине саморезами к стене.
  3. Для усиления конструкции из брусьев можно сделать балко-держательный механизм в виде треугольника.

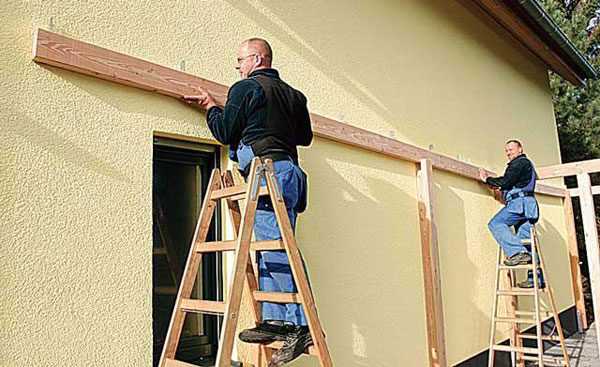

Крепление горизонтальной несущей балки

Установка опорных стоек под навесы из досок и бревна выполняется тремя способами:

  • креплением бруса непосредственно в опалубку;
  • с использованием опалубки и подпятника;
  • фиксацией подпятника к имеющемуся бетонному или деревянному основанию.

Выбор варианта зависит от массивности сооружения и имеющегося основания. Для небольшого навеса подойдет первый способ:

  1. Выкопать ямы под опорные брусья глубиной 90 см.
  2. Засыпать котлованы щебнем на 10-20 см.
  3. Нижнюю часть бруса-столба обить рубероидом.
  4. Установить столбы, выровнять их по уровню и залить бетоном.
  5. Закрепить опорные балки досками и оставить на неделю до упрочнения фундамента.

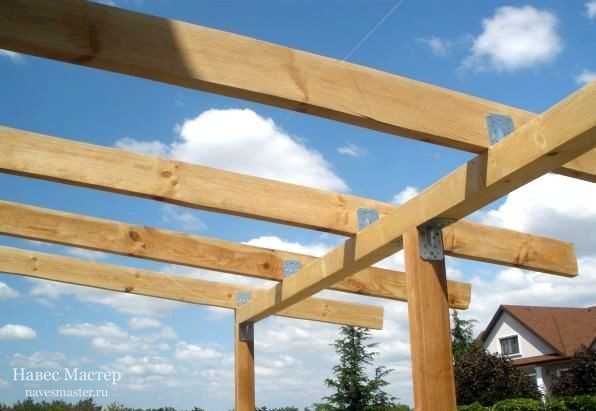

Сооружение стропильной системы и обрешетки

Крепление балки к опорным столбам можно выполнить разыми способами: усилением стропильной конструкции диагональными брусьями, фиксацией длинными шурупами или металлическими пластинами.

Высокую надежность обеспечивает комбинация нескольких методов:

  1. В стойках выпилить пазы.
  2. Несущую балку вложить в паз и зафиксировать крепежами.
  3. Когда опора установлена по всей длине навеса – монтировать угловые перемычки.

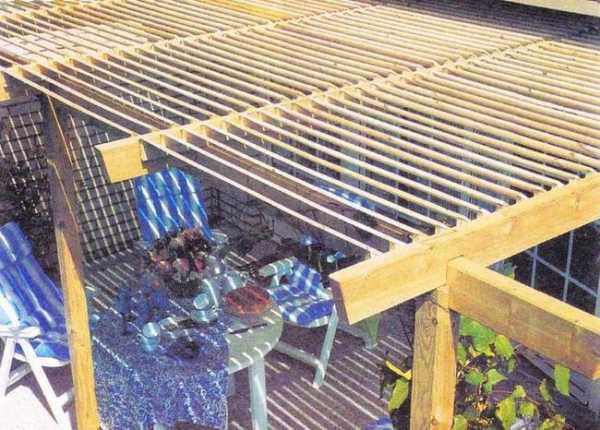

Установка обрешетки под навес

Сооружение обрешетки:

  1. Нанести разметку под выпиливание пазов на брусьях под обрешетку.
  2. На краях досок подготовить ямки глубиной около 4 см.
  3. Надеть брусья на несущие балки.
  4. Зафиксировать установку металлическими уголками.

Нанесение уплотнительной ленты на поликарбонат

Крепление кровельного материала

Рассмотрим пошагово, как построить деревянный навес с использованием поликарбоната. Для фиксации кровельного материала применяются термо-шайбы с саморезами, соединительные и торцовочные профили.

Порядок работы:

  1. Раскроить поликрбонатный пластик так, чтобы стыки листов приходились на обрешетку. Разрез выполняется между ребрами жесткости.
  2. На торцы полотен наклеить уплотнительную ленту.
  3. В точках крепления к несущей балке дрелью сделать отверстия через 30-40 см, расстояние до края – 4 см.
  4. К деревянному каркасу поликарбонат фиксируется через уплотнитель саморезами с шайбой.
  5. Второй лист соединяется с первым посредством соединительно планки, размещенной вдоль обрешетки кровли.
  6. Отделка углов выполняется угловыми профилями.

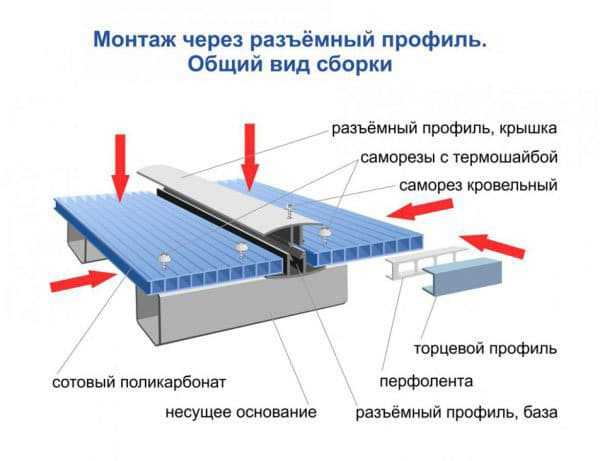

Крепление поликарбоната через профили

Некоторые оставляют крышу открытой и высаживают возле площадки вьюны, которые разрастаются и создают природный тент. Фото открытых навесов из дерева к дому наглядно демонстрируют привлекательность конструкции.

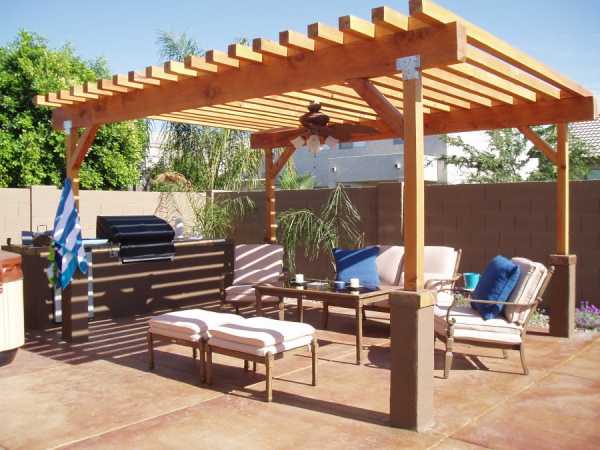

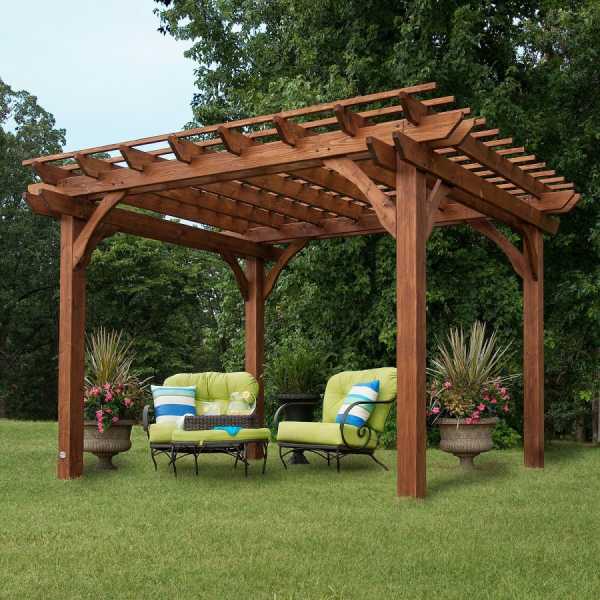

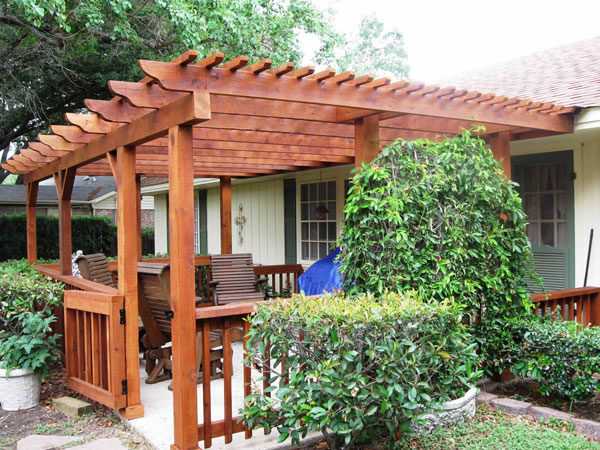

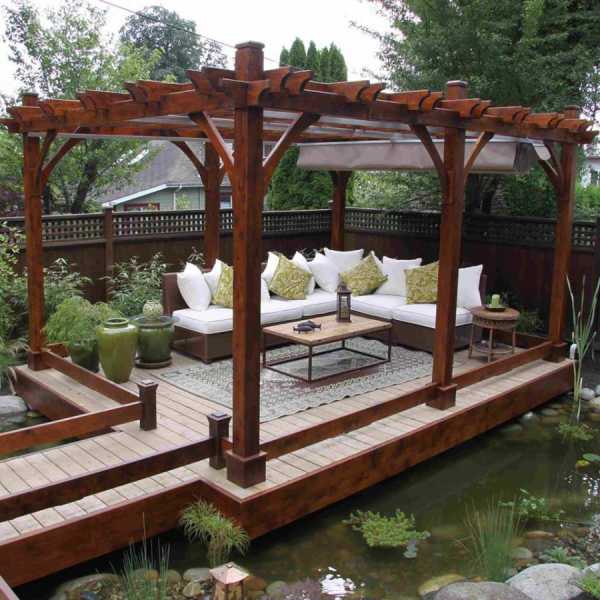

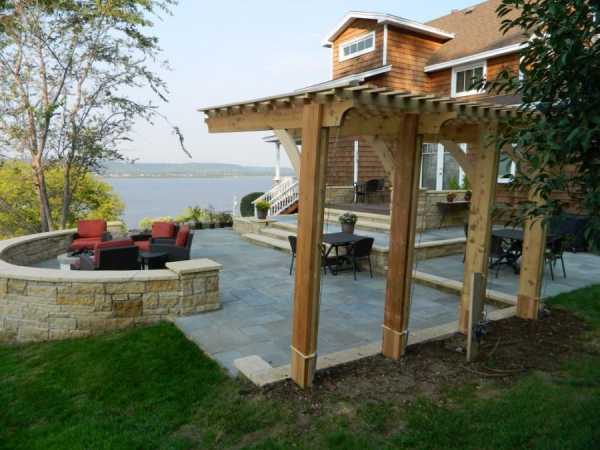

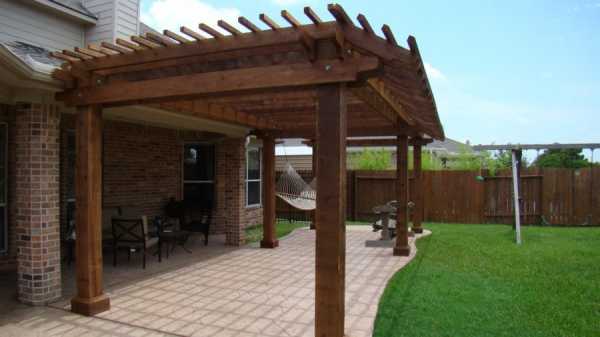

Пергола на четырех столбах для патио

Пергола – эффектное украшение и практичный элемент ландшафтного дизайна. Возвести простую модель с плоской крышей можно из недорогих материалов: сосновых брусьев и балок. Рассмотрим технологию создания навеса под патио размерами 2,6*3 м.

Необходимые материалы и инструменты

Перед тем как сделать деревянный навес своими руками, следует оценить состояние участка и определиться с местом установки. Площадку под патио желательно заранее выложить тротуарной плиткой, натуральным камнем или декинг-доской. Можно обустроить навес на дачном газоне.

Пергола в саду

Для изготовления перголы понадобятся:

  • 4 балки 100*50 мм, длиной 4 м – горизонтальные несущие опоры для крепления обрешетки;
  • 9 балок 100*50 мм, длиной 3 м – для обрешетки;
  • 4 бруса 100*100 мм, длиной 3 м – опорные вертикальные балки.

Для работы под рукой надо иметь:

  • электролобзик или ручную циркулярную пилу;
  • дрель и сверла по дереву;
  • стамеску и молоток;
  • уровень, шнур и отвес;
  • угольник, рулетку и карандаш;
  • средства доя обработки дерева;
  • портландцемент марки М-400 – 4 мешка;
  • крепежи (гайки, болты и шайбы).

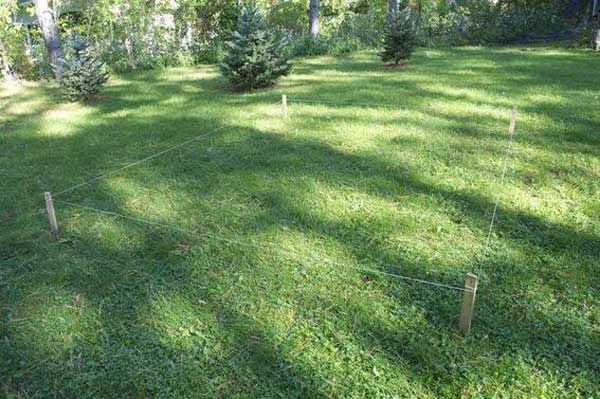

Разметка участка под установку опорных стоек

Фиксация стоек и сборка кровли

Последовательность сборки перголы:

  1. На участке колышками и веревкой отметить расположение опорных брусьев по габаритам будущего навеса. Должен получиться прямоугольник 2.6*3.0 м. Проверить ровность диагоналей.
  2. По отмеченным точкам пробурить ямы под брусья глубиной 50 см.
  3. Подготовить балки и брусья:
    • края вертикальных опор срезать наискось, отмерив 5 см по ширине и 12 см по длине;
    • таким же способом обрезать горизонтальные балки;
    • на торцах брусьев под обрешетку подготовить шипы размерами 9*5 см;
    • обработать дерево защитными пропитками и покрасить ЛКМ.
  4. Опорные балки установить в ямы и выровнять их по высоте при помощи уровня и шнура.
  5. Лунки залить цементным раствором и оставить его до полного схватывания.
  6. Горизонтальные балки монтировать на полки опор так, чтоб они выступали за края на 40 см. Просверлить отверстия насквозь и закрепить винтами и гайками.
  7. Нанести разметки под расстановку девяти поперечных балок
  8. Закрепить перекладины длинными шурупами.

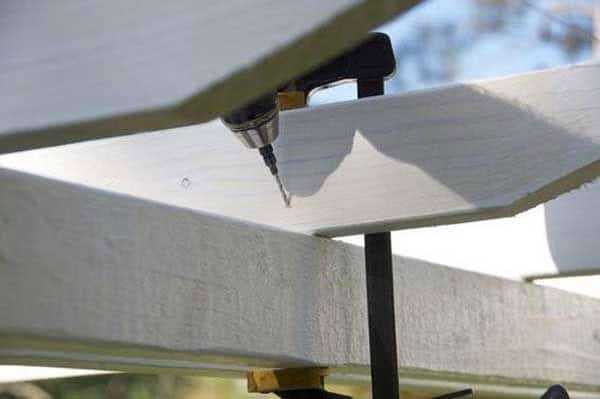

Крепление перкладин

Элементы декора для перголы

Для затенения навеса подходят сильно вьющиеся растения: виноград, хмель, глициния, клематисы, актинидия, китайский лимонник и древогубец.

Пергола с молодым виноградников

Чтобы укрыться от палящего солнца, перголу сверху покрывают тканевым шатром, а боковые стороны декорируют плотной гардиной. Для комфортных вечерних посиделок устанавливают светильники.

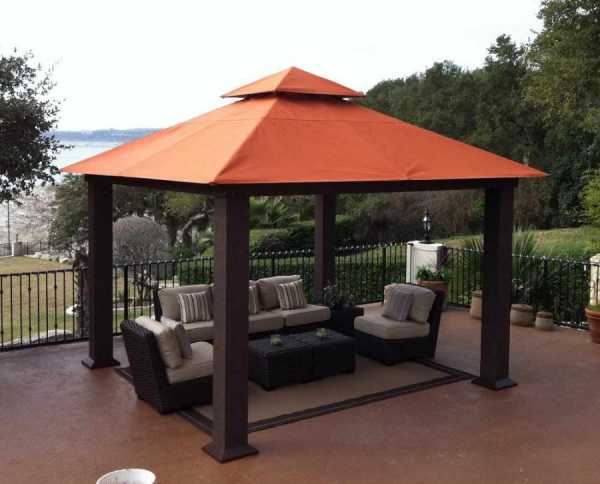

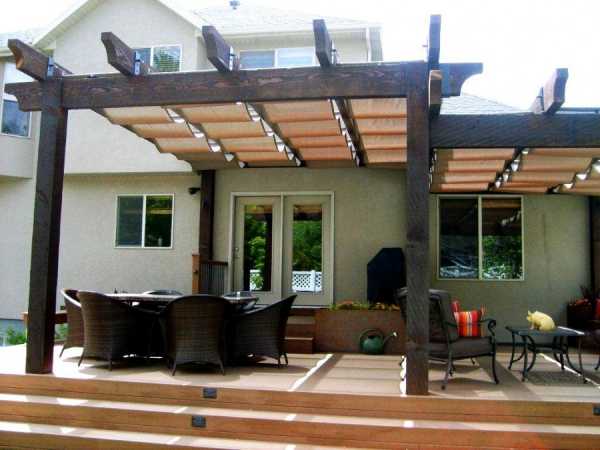

Тканевый тент на перголе

Освещение перголы в вечернее время

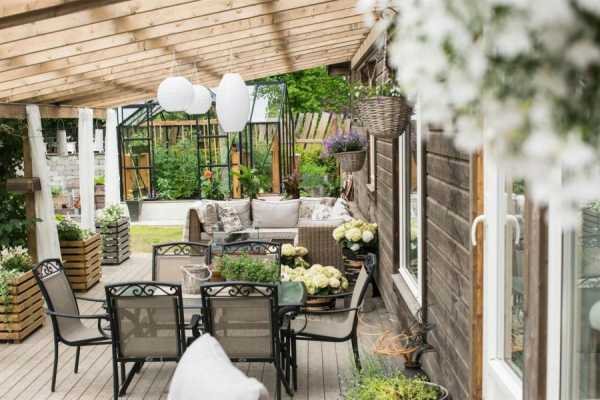

Патио с навесом оформляется как зона для отдыха. Здесь уместно использовать мягкие диванчики, пуфы, кресла, подушки и гамаки. Особого уюта придает текстиль и цветочные кашпо.

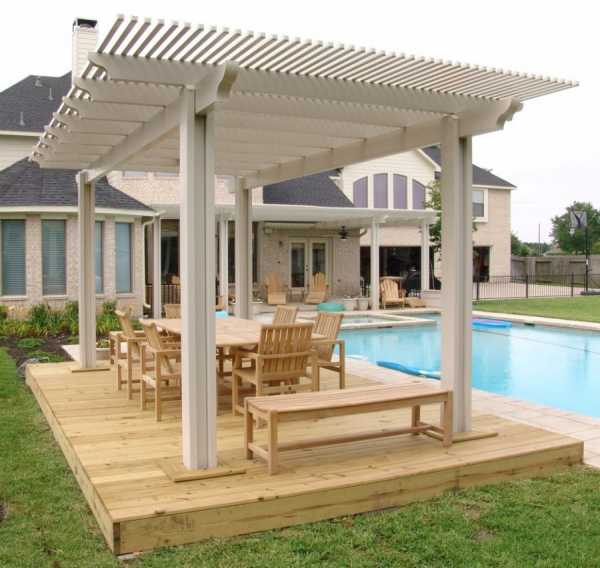

Яркий дизайн перголы во дворе

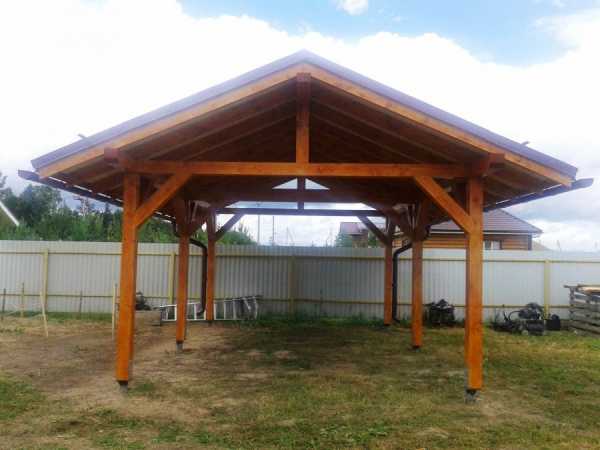

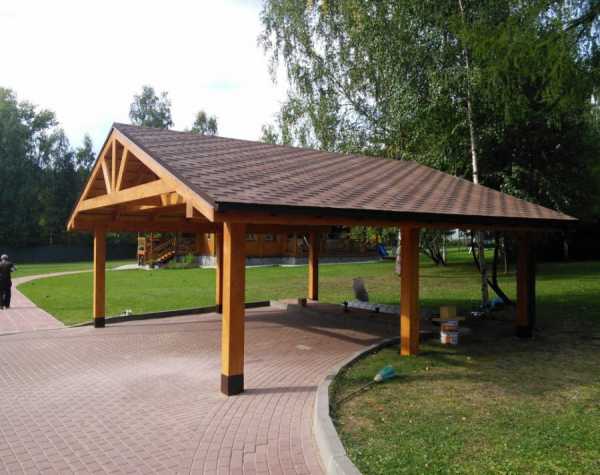

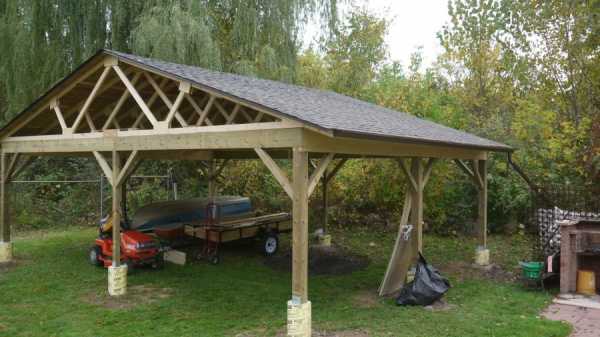

Создание многофункционального двухскатного навеса

При строительстве навеса из дерева для большой площадки целесообразно устанавливать двухскатную крышу. Сооружение может использоваться, как стоянка для автомобиля, летняя кухня или открытый склад.

Подготовительные мероприятия: расчет конструкции

Размеры тента определяются исходя из его функционального назначения и площади участка. При создании автостоянки надо учесть габариты и количество машин, при строительстве своими руками деревянного навеса над мангалом – размеры барбекю, необходимость устройства дымохода и расстановки на площадке дополнительной мебели.

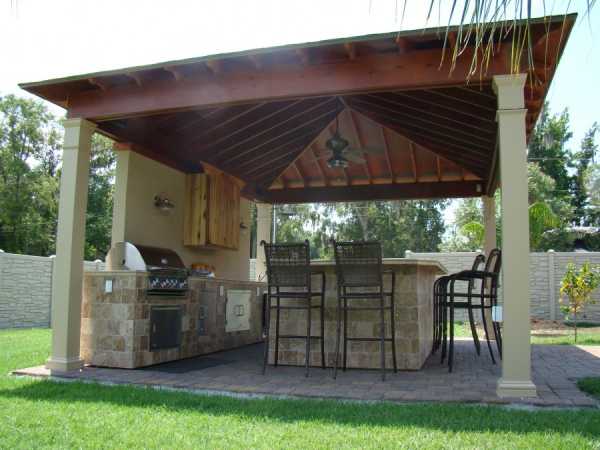

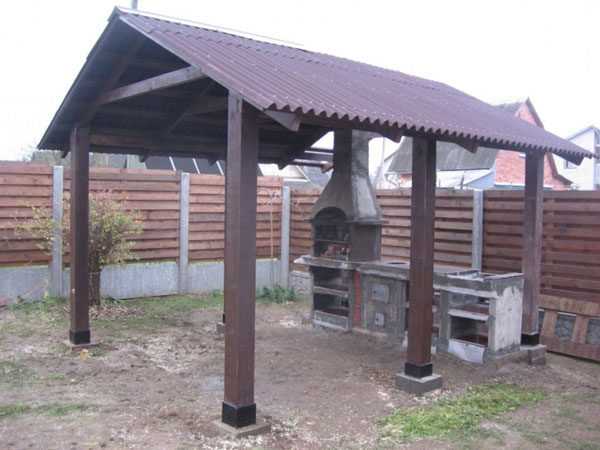

Двухскатный навес для мангала

Пример расчета конструкции на 9*7.5 м:

  1. Плоскость каждого ската – 5*7.5 м, то есть суммарная площадь кровли – 75 кв. м.
  2. Опоры – деревянные брусья, установленные на бетонные опалубки и подпятники. Диаметр бетонных столбов – 30 см. Каждая опора способна выдержать вес в 1 т. С учетом снеговых нагрузок региона и тяжести крыши под навес площадью 68 кв. м понадобится установить 8 опор.
  3. Глубина погружения бетонных опор – 1,5 м.

Технология монтажа и ввода в эксплуатацию

Порядок выполнения работ можно разбить на следующие этапы.

Этап 1. Монтаж опор:

  1. Ручным буром или бурильной установкой сделать ямы.
  2. Из бумажных труб сделать опалубку для столбов, возвышающуюся над уровнем земли на 40 см.
  3. Подготовить бетон и залить колоны.
  4. В «свежий» бетон вставить кронштейны сечением 15 см.
  5. Через 3 недели подготовленные брусья закрепить в опорных стойках.

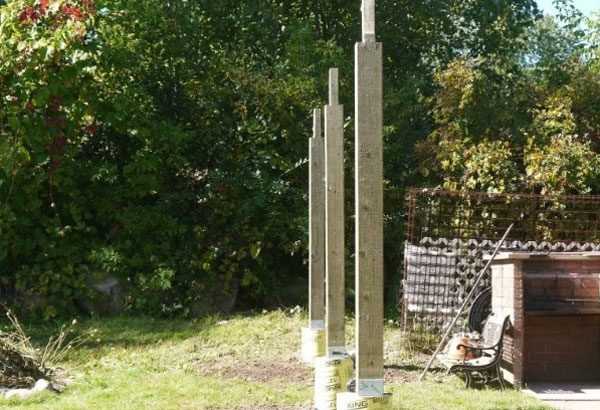

Крепление опорных брусьев к бетонной опалубки

Этап 2. Обвязка конструкции:

  1. На стойках закрепить балки несущей обвязки (двойные доски 30*4 см). Для фиксации подойдут болты – 1 см в диаметре.
  2. Добавить вторую несущую доску, стянуть все детали болтами.
  3. Сделать усиление – закрепить раскосы из брусьев 10*10 см.

Верхняя обвязка конструкции навеса

Этап 3. Стропильная система:

  1. Выполнить сборку ферм крыши в виде треугольника из досок 10*4 см. Работу лучше делать на земле.
  2. Установить промежуточные прожилины из доски – это обеспечит жесткость системы.
  3. Закрепить фермы на несущие балки через каждые 80-90 см.

Схема стропильной системы двухскатной кровли

Этап 4. Обшивка кровли:

  1. Торцы крыши отделать доской или фанерой.
  2. На ферму уложить листы ОСБ толщиною 1,2 см.
  3. Закрепить гидроизоляционный материал.
  4. Облицевать кровлю профнастилом или металлочерепицей.

Обшивка настила кровельным материалом

Этап 5. Установка водоотвода:

  1. По периметру настила закрепить крюки-держатели, предусматривая уклон в сторону водоотвода. Шаг установки – 50 см.
  2. Монтировать трубу на держатели.
  3. В месте водоотведения вырезать желоб и установить воронку.
  4. Используя колено задать направление трубы.
  5. На стыки труб монтировать хомуты.

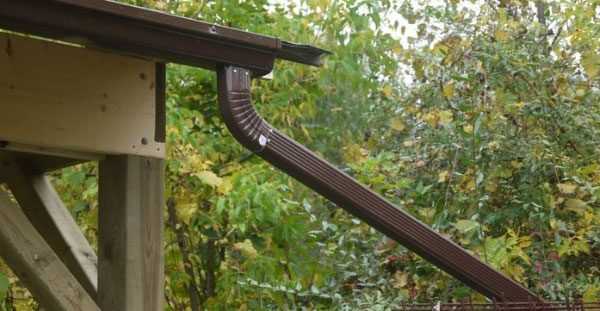

Водосточная система

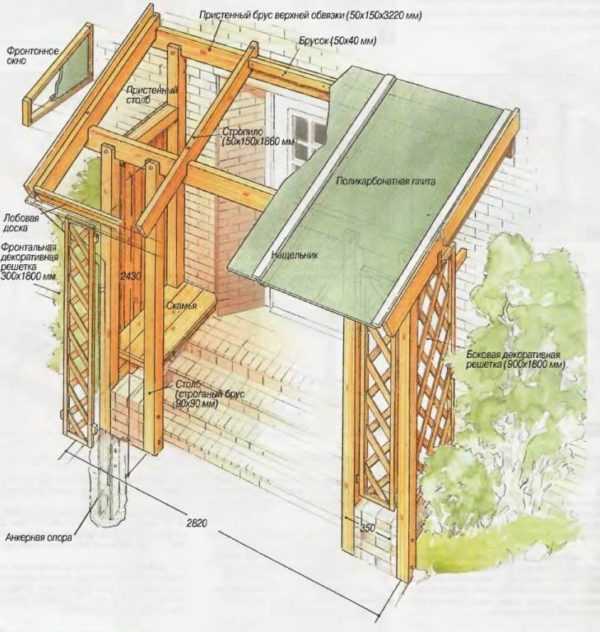

Схема сборки простого козырька над крыльцом

Проще всего сделать своими руками деревянный навес над крыльцом двускатного типа. Первым делом берутся замеры и переносятся на чертеж. Схематически надо отобразить:

  • глубину козырька;
  • длину ската;
  • ширину поперечин;
  • расстояние между нижними точками двух скатов.

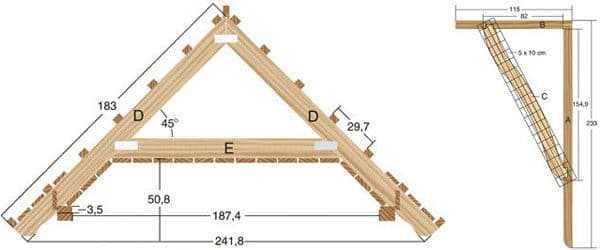

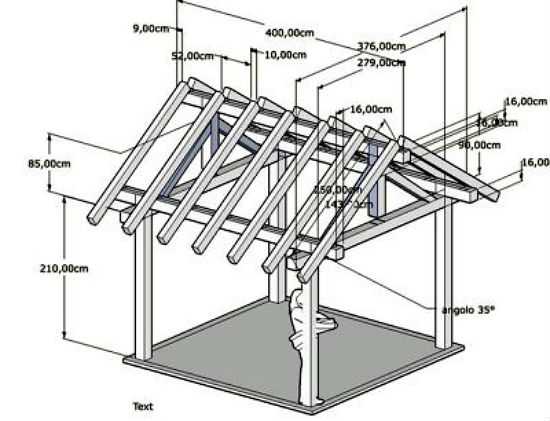

Схема козырька

Последовательность сборки:

  1. Изготовить стропильные уголки из балок, торцы которых скошены на 45°.
  2. Собрать вертикальные опорные конструкции из двух перпендикулярно расположенных брусьев и укосин.
  3. Закрепить несущие балки на стене по сторонам от крыльца.
  4. К стене над входной дверью прикрепить стропила с упором на вертикальные брусья.
  5. После монтажа всех стропил установить обрешетку и коньковый брус.
  6. Снизу обшить конструкцию кровли тонкими брусьями, а сверху обрешетки уложить металлочерепицу.

Схема сборки двухскатного козырька

Фото строительства деревянного навеса над крыльцом подробно иллюстрирует этапы.

Многообразие видов и предназначений дворовых навесов из дерева позволяет выбрать подходящую модель и соорудить ее самостоятельно. В работе задействуются недорогие материалы и обычные инструменты, которые есть в арсенале столяра-любителя.

101dizain.ru

технология изготовления, назначение и виды

Отдельно расположенные или пристроенные к зданиям навесы представляют собой конструкции, напоминающие крышу, опертую на столбы. Кровельное покрытие, в свою очередь, укладывается на наклонные балки или фермы. Строение предназначается для зашиты накрытого участка от атмосферных осадков, росы и ультрафиолетовых лучей. Пространство вентилируется естественным образом, что положительно сказывается на сохранности находящихся под кровлей материалов, машин и предметов различного назначения. Довольно часто владельцы устанавливают деревянный каркас для навеса, технология изготовления которого проста и понятна даже новичку. Разобравшись с некоторыми нюансами, даже начинающие мастера смогут без особого труда смонтировать постройку своими руками.

Назначение строения

Навес является стационарной конструкцией, чем он, собственно, и отличается от тента. С другой стороны, строение не имеет боковых стен, как у веранды или беседки.

Навесами укрывают:

  • поленницы и сеновалы;
  • места отдыха и приема пищи;
  • вход в дом или баню;
  • стоянку для машин и транспортные остановки;
  • открытые складские площадки магазинов и строительных объектов.

Подобные конструкции можно встретить повсюду – во дворах многоэтажек и на дачах, в частных домовладениях и на общественных территориях, в городских парках и на рынках. Удобный, легкий навес возводится быстро, а смотрится почти воздушно. Его не рекомендуется «утяжелять» кирпичными столбами, так как он может потерять свою ненавязчивую привлекательность. Одним из наиболее оптимальных и часто используемых материалов для каркаса была и остается древесина. Природная красота структуры и притягательность натурального материала играют не последнюю роль в его бессменной популярности.

Виды навесов

Разобраться в вопросе установки каркаса поможет информация о том, какими бывают деревянные навесы. Они делятся на группы, исходя из нескольких критериев:

  • по месту расположения – пристроенные, отдельно стоящие или же встроенные;
  • по форме крыши – односкатные, двускатные, арочные, купольные, шатровые, нестандартной конфигурации;
  • по стилевому оформлению – зависит от архитектуры основного строения или направления ландшафтного дизайна;
  • по размеру – площадь покрытия нередко доходит до сотен квадратных метров.

Любая конструкция навеса требует точных расчетов, связанных со снеговыми и ветровыми нагрузками.

Возведение деревянного каркаса

Для стоек, балок и ферм берется деревянный брус, заранее обработанный антисептической жидкостью и антипиреном. Для надежности составы наносят в несколько слоев. Они защищают древесину от гниения, насекомых и грызунов, а также уменьшают риск внезапного воспламенения материала. Такой каркас прослужит долго. После установки конструкции поверхность окрашивают. Для этого лучше использовать водостойкие прозрачные лаки, способные выгодно подчеркнуть текстуру натуральной древесины.

После определения места для установки строения и разработки проекта (или хотя бы схематичного плана) делают разметку столбов по месту. В центре каждой опоры вбивают колышки – вначале по крайним, а затем по промежуточным точкам. Под столбчатый фундамент выкапывают ямы на проектную глубину, куда вначале засыпают песчано-щебеночную подушку с послойной трамбовкой. Затем выемку заполняют бетонной смесью (опалубку сооружают по необходимости). Не следует забывать и о гидроизоляции.

Деревянные опоры устанавливают на бетонный фундамент только после отверждения монолита. Примерный срок составляет 28 дней, но реальное время для набора прочности зависит от погодных условий, температуры и влажности окружающего воздуха.

О более быстром способе установки вертикальных брусьев из дерева рассказывают домашние мастера, самостоятельно прошедшие процедуру монтажа деревянного каркаса под легкий навес. Технологией предусматривается использование профильных металлических труб в качестве подземных стоек. Их жесткая фиксация с основным каркасом производится посредством металлических накладок:

  • с одной стороны – приваренных к стенкам трубы;
  • с другой стороны – прикрученных к брусу.

Для устойчивости каркасных столбов и предотвращения просадок, к верхнему срезу трубы приваривают опорные площадки, нередко называемые стальными подпятниками. После сборки элементов, их устанавливают в заранее пробуренные в грунте отверстия. Пазухи заполняют мелким щебнем и песком с увлажнением и трамбовкой, либо заливают бетонной смесью. Предложенный вариант с трубами значительно убыстряет работы. Можно, конечно, воспользоваться винтовыми сваями, но тогда заплатить за стройматериалы придется дороже.

Брус после монтажа должен обязательно находится над уровнем земли!

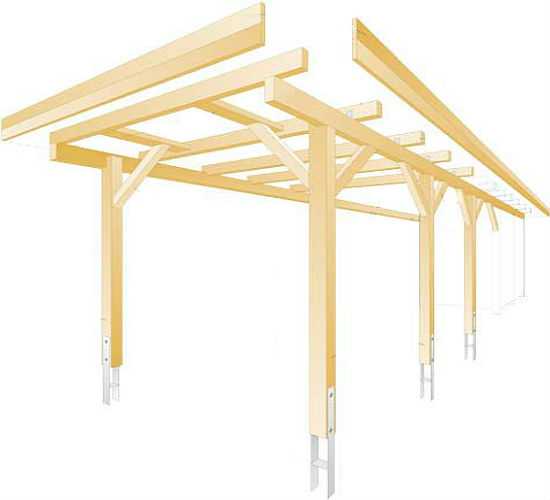

Самый простой деревянный каркас для навеса, технология изготовления которого сводится к минимальным трудовым и денежным затратам, предусматривает устройство односкатной кровли. В этом случае ряды брусьев будут иметь разную высоту. Их размер должен рассчитываться заранее, но небольшую корректировку допускается производить по месту. Как правило, для регулировки используют накладки или крепежные уголки. Чтобы строение не получилось перекошенным, следует периодически пользоваться отвесом и уровнем – обычным или лазерным.

Возведение над навесом двускатной крыши подразумевает одинаковую высоту деревянных столбов. А строение, «прилепленное» к дому, требует выполнения жесткого крепления одной из сторон кровельных балок к стене. В любом случае по верхнему срезу деревянных опор каркаса укладываются прогоны. Фиксация производится посредством саморезов. Далее укладываются стропильные ноги или фермы, а по ним – обрешетка.

Кровельное покрытие

Деревянный навес можно перекрывать разными материалами:

  • профильными листами – надежный вариант, но не для всех навесов подойдет. Дело в том, что покрытие совершенно не пропускает свет, а во время дождя сильно шумит;
  • водонепроницаемой тканью – легкое покрытие довольно часто требует замены из-за появления трещин и выцветания на солнце;
  • пиломатериалами – хороши для пристроек к деревянным домам;
  • плотной пленкой – боится механических воздействий, при нагревании может распространять неприятный запах, а на морозе – лопаться;
  • поликарбонатными листами – считается наиболее оптимальным решением для навесов, так как пластик отличается практичностью, не ограничивает поступление дневного света, не разрушается от коррозии, механического воздействия и ультрафиолетовых лучей.

Технология монтажа кровельного покрытия зависит от вида используемого материала. Крыша не требует устройства пароизоляции и укладки утеплителя, так как ни один навес никогда отапливаться не будет. Частично стены строения прикрывают вьющимися растениями, виноградной лозой или кустарниками, оставляя свободным вход или въезд. Это помогает избежать назойливых взглядов соседей или случайных прохожих.

semidelov.ru

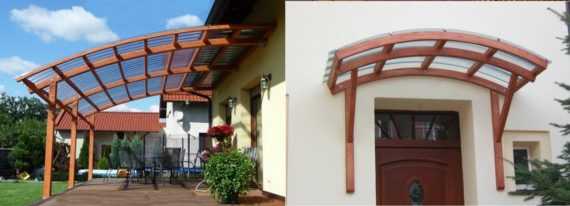

Навес из поликарбоната с деревянным каркасом

Навес из поликарбоната с деревянным каркасом идеально выполнит функцию веранды или козырька перед входом в дом, защитив определенную территорию от осадков или от прямых солнечных лучей.



Навес из поликарбоната с деревянным каркасом

Отсутствие такой защиты может привести к повреждению входной двери, а так же к выгоранию облицовки стен. К тому же такому навесу можно придать различные варианты архитектурной формы.

Подготовительный этап

Подготовительные работы начинаются с произведения расчета габаритов будущего сооружения. Для этого необходимо определиться с такими параметрами, как ширина, длина и высота навеса, а так же определить способ крепления несущих брусков.

Необходимые инструменты и материалы

Затем следует заняться подготовкой необходимых для монтажа инструментов и материалов.

К таким инструментам относятся:

  1. стремянка;
  2. уровень;
  3. молоток;
  4. шуруповерт;
  5. отвертки различных форм и размеров;
  6. ножовка для работы с деревом;
  7. подборка ключей.

Набор необходимых инструментов

Материалы, необходимые для работы:

  1. бесцветный силикон;
  2. планки для соединения панелей термопласта;
  3. саморезы и термошайбы;
  4. стандартные по размеру плиты полимера, из которых в дальнейшем будут вырезаны заготовки необходимых размеров;
  5. жидкость для обработки деревянных элементов, предотвращая появление жучков и процесс гниения;
  6. крепления;
  7. деревянные бруски шириной 5 на 10 см.

Разновидности конструкций

Конструкция деревянного навеса из поликарбоната может быть выполнена в различных вариантах:

  • сферическая;
  • двухскатная;
  • односкатная.

Тип навеса зависит от дизайна здания, к которому он крепится, и определяется пожеланиями владельцев дома.

Виды конструкций навеса из поликарбоната

Односкатный навес

Является самым дешевым и простым вариантом. В данном случае уклон крыши направлен от стен здания, что обеспечивает беспрепятственное стекание осадков подальше от дома. Недостатком такой односкатной конструкции является отсутствие боковой защиты от ветра и дождя.

Двускатный навес

Предусматривает стекание осадков по обе стороны от входа. Такая конструкция предполагает дополнительное изготовление фронтона для защиты внутреннего пространства навеса от порывов ветра. Монтаж двускатного навеса требует большего количества материалов, что соответственно увеличивает его стоимость по сравнению с односкатным навесом.

Сферический навес

Сферическая конструкция деревянного навеса придает зданию оригинальный вид. Затраты на монтаж такой модели равны расходам на возведение двускатной конструкции. Однако, сложность выполнения такого монтажа значительно выше.

Любая конструкция навеса может быть выполнена в различных цветах, которые лучше всего сочетаются с общей расцветкой строения.

Установка основы

Прежде чем приступить к сооружению навеса, необходимо подготовить деревянные бруски, подогнав их под нужные размеры. Кроме того, поверхность брусков следует обработать особой жидкостью, которая защитит ее от гниения и жуков. Эта жидкость может придавать деревянным опорам определенный цвет, благодаря которому они наилучшим образом впишутся в общий дизайн.

Затем на территории, на которой планируется размещение навеса из поликарбоната, нужно забетонировать элементы крепления опоры.

Установив вертикальную часть конструкции, следует приступать к монтажу поперечных и горизонтальных элементов. Соединение деталей производится с помощью гаек, болтов и широких термошайб. Для крепежа следует выбирать оцинкованные элементы.

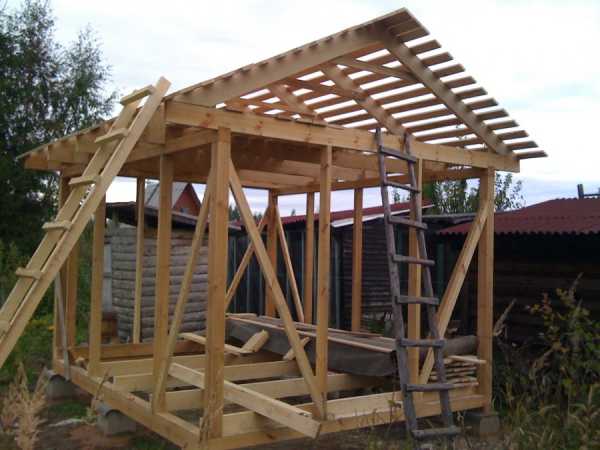

Монтаж каркаса

Монтаж поликарбонатного навеса включает в себя изготовление обрешетки из деревянных досок. Ширина досок должна быть 12 см, а толщина – 2,5 см. Доски следует обработать так же, как и деревянные бруски для каркаса.

Если запланирован навес сферической формы, то деревянная конструкция должна иметь полукруглый вид. Что бы это сделать, необходимы определенные навыки и изогнутая профильная труба.

Крепление поликарбонатных плит

Для начала следует определиться с выбором вида термопласта: монолитный или сотовый. Для изготовления навеса подходят оба. Выбор материала зависит от предпочтений и возможностей владельца. Монолитный полимер прочнее сотового и больше подходит для изготовления масштабных конструкций. Однако, он намного дороже сотового.

 Этапы осуществления крепежа

  1. осуществление разметки на поверхности полимерных плит, по которой их следует разрезать;
  2. резка плит при помощи атриторной пилы с мелкими зубьями;
  3. разметка мест крепления плит к каркасу. Для этого необходимо установить заготовки плит на деревянную опору и пометить точку крепления маркером;
  4. проделывание отверстий в помеченных местах. Отверстия должны быть немного большего диаметра, чем термошайбы, которыми будет осуществляться крепление. Это необходимо для беспрепятственного линейного расширения полимерных панелей в жаркие дни.
  5. укладка листов на каркас и скрепление с ним при помощи термошайбы и самореза. Частота саморезов не должна превышать 6-8 штук на один квадратный метр.

Post Views: 81

navesmaster.ru

Как сделать навес из дерева своими руками без особых затрат?

Предисловие

Сделать деревянный навес своими руками вовсе не сложно. Уже через несколько дней у вас будет отличная конструкция, которая убережет дрова, зерно, автомобиль, мангал от осадков. Для того, чтобы сэкономить много времени, финансовых средств и сил, необходимо отработать четкую схему действий. Этим мы и займемся в пошаговой инструкции.

Установка опор – основа основ

Первым делом, необходимо подумать о том, на чем будет держаться наша конструкция. Некоторые мастера рекомендуют просто установить на землю деревянные колоды, на которые потом прибивать обрешетку, усиления и крышу. Так делать можно, но где гарантия, что завтра не пойдет ливень и не унесет ваш навес в сторону сантиметров на 50? Мокрая и рыхлая земля – главный враг деревянных конструкций, установленных на землю.

Именно поэтому мы будем рассматривать только опоры, установленные на бетонное основание. Только так строение будет ровным после любого ливня. Начнем наше строительство из «фундамента», если его можно так назвать, и рассмотрим пошаговую инструкцию по его заливанию.

Шаг 1Вырыть яму.

Для экономии бетона делаем круглый столбчатый фундамент. Вы можете взять в аренду или позаимствовать у соседа ручной бур для проделывания отверстий диаметром от 35 до 60 сантиметров. 35 будет достаточно. Главное – глубина, которая не может быть менее 50 см – это необходимо для избегания возможных просадок на рыхлой почве. Нет бура? Берем штыков ую лопату и копаем.

Шаг 2Залить фундамент.

Нам важно получить большой удельный вес бетона, а не его прочностные характеристики. Поэтому мешаем 1:4 с песком и добавляем еще 3 части крупного щебня для связки материалов. Делаем очень редким и заливаем в яму.

Шаг 3Сделать цоколь.

Необходимо поднять фундамент на 10 сантиметров выше земли, чтобы древесина не касалась мокрой почвы. Сделать можно таким образом: подобрать по диаметру подходящую металлическую бочку (3 литровая банка из-под краски подойдет), поставить сверху на фундамент и залить бетоном. Снять через 2 дня.

Остается просто установить деревянные столбы диаметром 20-30 сантиметров и первично связать их в кучу нижней обвязкой на уровне 80-90 сантиметров. Высокая точность не надо, можно прикинуть «на глаз» ровность столбов, поскольку потом уже будем уровнем измерять при установке верхней обвязки.

Обрешетка, обвязка, противокоррозийная обработка каркаса

Чтобы сделать навес на даче своими руками из дерева надо освоить уровень – это основной инструмент. Он поможет сделать ровную конструкцию. Так как деревянное полено (диаметра 25 см) будет оцилиндровано, его форма близка к идеальной, поэтому ровнять будет несложно. Рассмотрим пошаговую инструкцию, как правильно сделать обвязку.

Шаг 1Выровнять столбы.

Берем   уровень и прислоняем его вертикально к опоре. Если все совпадает, тогда можно сбивать в кучу 2 первые опоры. После этого прислоняем уровень опять, меряем. Процедуру повторять каждый раз, когда в связку будет поступать новая колона. После того, как вы свяжете все, надо измерить угол наклона конструкции во все стороны, поскольку после прибивания стропил уже буде поздно.

Шаг 2Устанавливаем стропила.

Проще всего сделать односкатную постройку, тогда стропила надо просто уложить под углом на 1 скат через каждые 70 сантиметров. Но при сооружении двускатной крыши придется учитывать еще конек. При помощи отвеса и рулетки определяем средину помещения, поднимаем вертикаль и крепим конек на 2 планках. Далее все стропила подгоняем к нему под углом 45 градусов. Это – идеальный угол для навеса 4х4 метра. Обрешетку сделать через каждые 50 сантиметров из бруса 35х55.

Шаг 3Обрабатываем все противокоррозийными суспензиями.

Можно использовать стандартную пропитку и лак для дерева, но мы рекомендуем обрабатывать лаком для наружного камня. Он характеризуется максимальным проникновением в материал, защищает доску на долгие годы и уберегает от биологической коррозии.

Совет профессионала: рекомендуется оставлять стропила по 30-45 сантиметров после верхней обвязки, поскольку влага может попадать на древесину при сильном ветре или снегопаде. Какой бы хорошей не была защита дерева, оно все равно сгниет, если будет находиться постоянно мокрым.

Установка кровельного покрытия

Если вы не знаете, как сделать навес из дерева своими руками, и какую крышу поставить, тогда стоит оценить все преимущества предлагаемых на рынке материалов. Как правило, для экономии средств используют обычный шифер, металлочерепищу или профилированные листы. Последние стоят очень мало, долговечны и легко крепятся к обрешетке. Рассмотрим подробнее их монтаж!

Шаг 1Замеряем.

Уложите несколько листов и проверьте уровнем по нижнему   краю, чтобы ничего не косило. Можно прикрепить саморезом, для того, чтобы материал не «убежал» никуда во время его замеров.

Шаг 2Привинчиваем.

С помощью электрической др ели проделываем по 2 отверстия на 1 лист, причем сверлить надо сразу с обрешеткой. Потом берем болты М8 и гайки, наживляем их. Все измеряем и только тогда затягиваем ключами. Желательно использовать специальные пластиковые шайбы для наружной стороны, чтобы ограничить влагу и хорошо уплотнить лист.

Шаг 3Отрезаем все ненужное болгаркой.

Если где-то будет выходить угол на последнем ряду или конек не порадует вас своей кривизной, можно  подровнять болгаркой.

Если все сделать правильно и постоянно измерять наклоны, тогда ровнять ничего не придется, листы все станут как там и были.

Деревянные навесы для дачи являются одними из самых простых конструкций, где можно смело экспериментировать, ведь даже если что-то  пойдет не так, все  переделать быстро и не трудно.

Оцените статью: Поделитесь с друзьями!

grounde.ru

85 фото стильных и практичных конструкций

Наверно у каждого, кто имеет свой дом, есть навес. Навесы бывают разных видов, а уж формы зависят только от фантазии хозяина. Изготовление навеса можно заказать у профессиональных строителей, а можно сделать навес своими руками.

Краткое содержимое статьи:

Разновидности навесов

Виды навесов бывают разные и делят их либо по месту расположения, либо по форме или по материалам из которых они изготовлены.

Форма навеса зависит от фантазии строителя и нужд. Прямые, гнутые или наклонные — можно выбирать любой, главное чтобы было красиво и функционально.

Давайте рассмотрим ситуацию с навесами на примере. Мы являемся хозяевами дома недалеко от города и решили обустроить территорию. Навес можно строить из различных материалов, будь то кирпич, дерево, поликарбонат или смешанные.

Мы решили сделать для пригородного дома деревянный навес. Можно строить из любого дерева, но лучше всего с этим делом справится сосна. Брус из нее не дорогой, а прослужит она намного дольше других пород.

Вот мы закупили материалы и задумались о форме навеса. Фото деревянного навеса в интернете очень много, можно выбрать несколько видов и скомпоновать свой по индивидуальному плану. Чертим на бумаге план и приступаем к его реализации.

Для начала мы должны подготовить скважины для установки столбов. Глубина установки не должна быть менее 500 мм, но и глубже копать не надо, так как уменьшится высота постройки. Перед установкой столбов потребуется их обработка от воздействия влаги и других отрицательных факторов.

Укреплять столбы можно цементным раствором или щебенкой, но лучше скомбинировать. Расстояние между столбами около метра. При установке нужно сверять диагонали и уровни, чтобы наша конструкция не покосилась или не была кривой. Когда столбы установили, нужно дать время смеси закрепиться.

Лучше всего эти работы выполнять летом, чтобы не было излишней влаги в почве. Стройте подальше от септика, чтобы не было неприятных запахов и следите за отсутствием подземных коммуникаций.

Если мы строим из дерева пристроенный навес к дому, то столбы надо ставить только по трем сторонам. Стропила от столбов пойдут к стене дома, где и будут крепиться. Если в стене дома уже есть специальные вставки из кирпича, то нам очень повезло и нам удастся положить стропила на них.

Если вставки отсутствуют, то крепим стропила к стене дома металлическими уголками, желательно со всех четырех сторон для прочности. Не забываем делать небольшой уклон, чтобы во время дождя вода скатывалась с навеса, а не оставалась на его крыше.

После выполнения обрешетки крыши, выбираем материал для покрытия. Самый бюджетный это поликарбонат, но можно покрыть и черепицей и шифером. Плюсом поликарбоната является его легкость и бюджетная цена. Крепиться он к обрешетке саморезами с потаем.

Не стоит забывать что края должны выходить менее чем за 15 сантиметров от наших столбов. Вот и наш навес в черновом варианте готов. Теперь приступим к чистовой отделке.

Чистовая отделка

Под чистовой отделкой понимаем пол и функциональную нагрузку навеса. С полом можно ничего не делать и оставить земляной вариант. Если вы живете там только в летний период, то действительно он вам особо и не нужен.

Но как же быть если навес у вас задействован круглогодично? Для этого делаем небольшой порожек по всему периметру навеса, кроме стены дома. Его не нужно делать слишком маленьким или слишком большим, оптимальная высота 7-10 см. Это для того, чтобы туда не попадала вода, снег или земля.

Самый простой и быстрый это пол из бетона. Засыпается щебень и заливается пескобетоном, на этом можно и закончить. В будущем вы можете положить сверху такого пола плитку. Некоторые делают пол из обрезной доски, но ее надо обрабатывать различными смесями, чтобы она прослужила дольше.

Если у вас под навесом проводятся какие-то работы связанные с огнем, то лучше бетона ничего не найдете. Тротуарная плитка тоже рассматривается, но для нее также надо делать правильную подушку. Иначе весной возможны вздутия или провалы.

Функциональная нагрузка навеса может быть различной. Здесь вы можете устроить беседку, открытую веранду, летнюю кухню, столярную или просто хранить инструмент и рабочую одежду. Но для инструмента и рабочей одежды лучше использовать сарай, чтобы получать эстетическое удовольствие. Но возможно и сделать навес для автомобиля.

Парковка автомобиля

Форма навеса должна быть соответствующей. При постройке с таким функционалам в одну из сторон должен заезжать автомобиль и поэтому ширина между столбами должна быть соответствующей. Пол лучше сделать или бетонным или из тротуарной плитки, хотя можете просто заасфальтировать. Опять все зависит только от вашей фантазии и финансовых средств.

Под таким навесом машина будет меньше пачкаться от осадков и вы сможете всегда сухим дойти до дома, но это если она пристроена к дому.

Многие делают навес около ворот, чтобы увеличить полезную площадь участка. Здесь тоже есть много своих нюансов и перед строительством лучше поговорить с соседями, чтобы не было конфликтов в будущем.



Вход в дом

Обычно навес над крыльцом делается исключительно в целях комфорта. Он может строиться также из дерева и столбов, а может быть металлическим и просто крепиться к стене дома.

В некоторых случаях бюджетным вариантом является лист поликарбоната прикрепленный несколькими брусьями к стене. Но такой навес не долговечен и при сильных порывах ветра может быть разломан.

Обычно строиться навес совместно со ступеньками и нередко превращается в крыльцо дома.

Итоги

Навес нужная и незаменимая вещь в личном доме. Здесь возможно проводить работы, которые внутри дома делать не рекомендуется. Кроме помощи в хозяйстве он имеет эстетическую функцию и будет радовать не только ваши глаза, но и завистливые взгляды соседей и гостей.

Можно построить такой навес, чтобы он работал для вас круглый год. Для этого потребуется немного навыков в строительстве. Здесь можно сделать или открывающиеся ставни, или щиты, которые в зависимости от времени года сможете снимать или ставить в навес.

Чем же еще могут приглянуться деревянные навесы? Ответ прост. Вы можете сделать резьбу. Узоры резьбы также зависят от вашей фантазии и умения. Не зря все русские избы делали крыльцо изрезное. Рисунок здесь может быть и функциональным или просто добавлять изюминку к вашей усадьбе.

Некоторые умельцы используют в качестве строительных материалов различные коряги, которые служат столбами. Здесь сталкиваемся со сложностью по времени и финансам обработки такого материала, но работа превзойдет все ваши ожидания.

Некоторые навесы настолько неординарные, что в некоторых странах они становятся общественными центрами и их специально строит правительство.

На личном приусадебном участке можно декорировать присутствующими плодовыми деревьями. Главное не погубить дерево. Навес можно задекорировать различными вьющимися растениями типа виноградной лозы.

Не забывайте о подведении в навес электричества. В соответствии с функциональной нагрузкой здесь должно быть освещение и несколько розеток. Пожарная безопасность превыше всего, поэтому желательно розетки оградить от воздействия погоды и сделать для навеса отдельный короб с пробками.

Не забывайте, главное правильно соизмерить свои желания и возможности. Как говориться: семь раз отмерь — один раз отрежь.

Фото деревянного навеса


Смотрите также

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2018 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1

landshaftdizajn.ru

фото обзор конструкций для машин, беседок, террас, а также выбор проекта, изготовление и строительство навеса из дерева своими руками

Деревянные навесы – самый популярный вид малой архитектурной формы хозяйственного назначения возле частных домов. Красиво, экологично, материал прост в обработке, для строительства не требуется профессионального оборудования и специальных навыков.

Далее сделаем обзор типовых, эргономичных деревянных конструкций разного вида, фото в галереях подскажут вам интересные и оригинальные решения. Так же приведем ряд готовых чертежей и проектов, подскажем, как самому правильно рассчитать размеры постройки и какие материалы лучше использовать. В заключение дадим подробную инструкцию, как сделать навесы из дерева своими руками.

Деревянные навесы – «за» и «против»

Дерево – удивительный природный материал, наполненный теплом, светом, в нем одновременно сочетается простота и необыкновенная изысканность.  Деревянное зодчество известно с незапамятных времен, некоторые строения стоят больше сотни лет. Здесь можно поспорить, с некоторым скепсисом сторонники новых технологий, а также любители металла и камня утверждают, что дерево недолговечно, непрактично, впитывает влагу, подвержено гниению, грибкам, оно не оставляет равнодушными насекомых и грызунов. Безусловно, такие аргументы вполне правдивы, но однобоки.

Для полноты картины и объективности, приведем ряд ярких примеров. Из сказок к нам дошла история избушки на курьих ножках, которая верой и правдой служила своей хозяйке, хотя стояла на болоте и подвергалась негативным воздействиям окружающей среды. Это только отчасти вымысел, потому что «курьи ножки» — это не что иное, как деревянные столбы, обкуренные на углях с использованием обрядовых составов. Здесь и кроется секрет долговечности дерева – правильная обработка! Можно использовать народные методы защиты, проверенные годами: пропитка машинным маслом, жидким битумом, оборачивание рубероидом. А при инновационных способах обработки: пропитывающие, защитные, антисептические составы — все недостатки сводятся на ноль.

Деревянные навесы к дому, фото опорно-консольного козырька, украшенного резьбой

Говоря о деревянных навесах, представляется простенькая, неказистая конструкция, без малейшего намека на эстетику. Но вспомним строения, украшенные ажурной деревянной резьбой, фигурными столбами. Можно возразить: это подходит только под традиционный исторический стиль, поэтому деревянные навесы не уместны на участках, где основное здание выполнено в современном или этническом направлении.

Деревянные навесы, фото постройки в китайском стиле, декорированной французской ажурной решеткой

Дерево актуально везде и всегда: изящные китайские, лаконичные японские конструкции, романтические строения прованс, крытые террасы в средиземноморском стиле. В современной архитектуре тому пример — изысканный навес-крыша мадридского аэропорта или грандиозный общественный центр Мetropol-parasol. Строение венчает огромный деревянный навес немыслимой криволинейной формы, в котором отражены все достоинства, красота и возможности материала.

Современные навесы из дерева, фото Мetropol-parasol

Какое дерево использовать для навесов

Для строительства навеса используют древесину разного вида:

  • Клееный и профилированный брус с ребром 100-150*100-150 мм – для построек среднего и большого размера.
  • Оцилиндрованное бревно диаметром 100-200 мм – из него устраиваются опорные столбы.
  • Бруски 40*40, 40*50, 50*50, 60*40, 60*60 мм – козырьки над входом и стропильная система.
  • Рейки 20*40, 15*40 мм, фанера, ОСБ – обрешетка, 15-20*0.5-1 мм – решетка для украшения проемов.
  • Стволы деревьев – сооружения в рустикальном стиле.
  • Вагонка, блокхаус, обрезная доска, рифленые панели – зашивка парапетов и стен.
  • Резьба, балясины, вычурные колонны, пни, коряги, ветки – декорирование навесов.

Пример, из чего построить навес из дерева своими руками, фото рустикальной конструкции, такое решение всегда вписывается в природный ландшафт

Деревянные навесы из бруса, стволов, бревен прекрасно комбинируются с камнем, бетоном, металлом, поликарбонатом. Эти материалы деликатно подчеркивают изысканность и утонченность древесины, в правильном сочетании получаются эксклюзивные, оригинальные постройки.

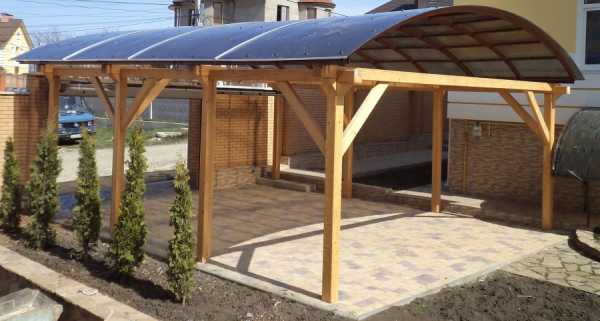

Навес из бруса с легкой, элегантной поликарбонатной крышей

Конструктив и целесообразность

В частном строительстве деревянные навесы устраивают для различных нужд:

  • Козырьки над входом в дом, пристройки к крыльцу.

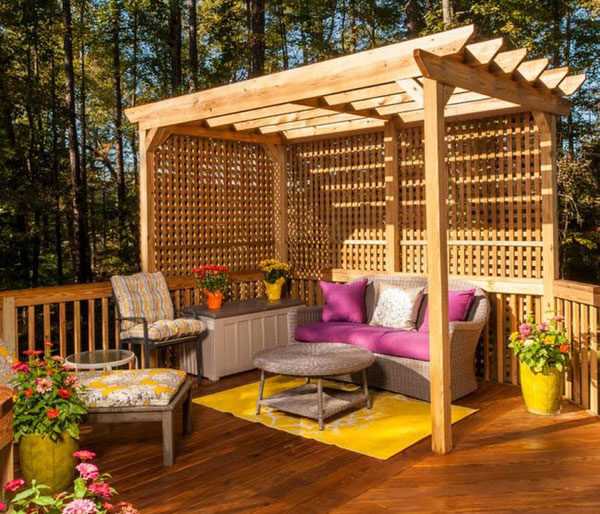

  • Террасы, веранды.

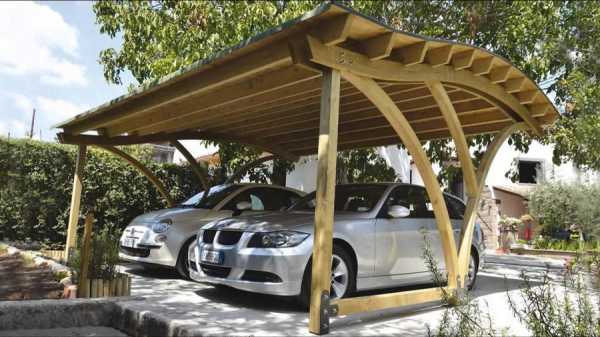

  • Навесы из дерева для автомобилей.
  • Укрытие для дров и инструментов.
  • Функциональные пристройки к гаражу, бане, летней кухне.

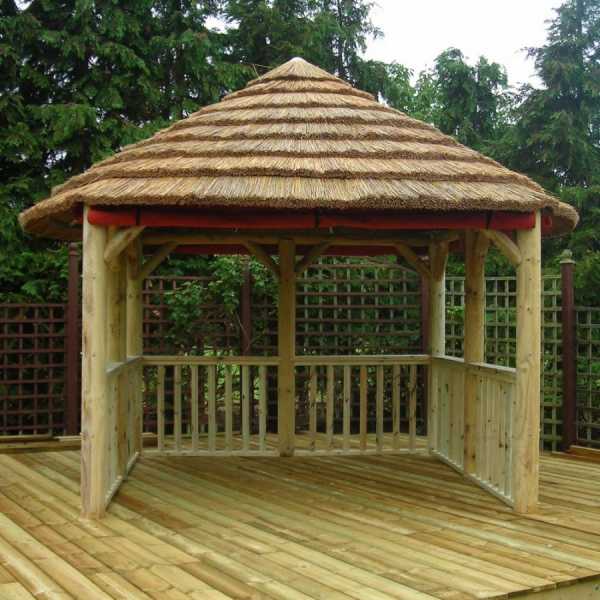

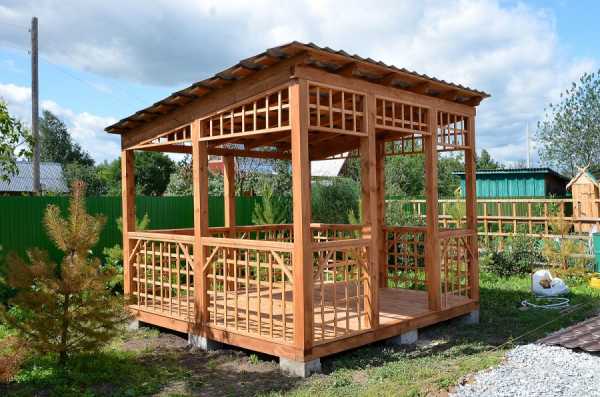

  • Беседки, в том числе с мангалом.
  • Каркасы для оранжерей, теплиц, парников, зимних садов.
  • Галереи от ворот, калитки до двери в дом — для комфортного входа и стоянки машины.
  • Навесы для детских площадок.

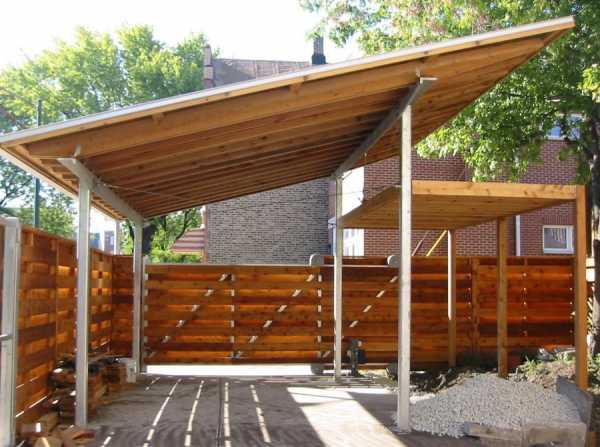

Навесы для машины из дерева, на фото простая односкатная постройка

Проекты деревянных навесов можно условно разделить по способу опирания:

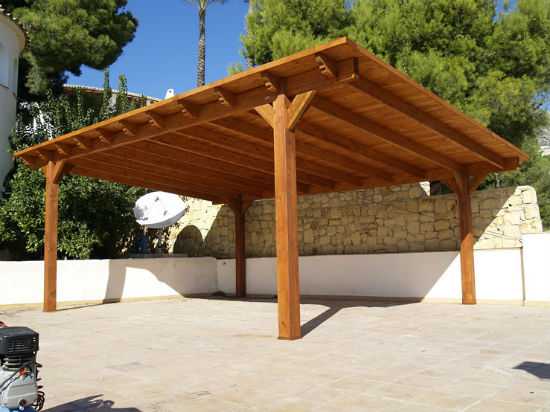

  • Самостоятельные, отдельно стоящие пристройки на столбах.
  • Сооружение, примыкающие к основному зданию – одним краем упираются на горизонтальную балку, укрепленную на стене, другим – на вертикальные опоры.

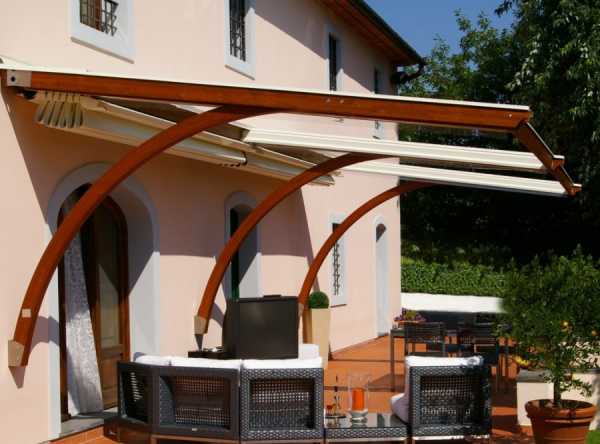

  • Консольные, подвесные конструкции – на менсолах или скрытых держателях-закладных, обычно это маленькие козырьки и легкие крыши.

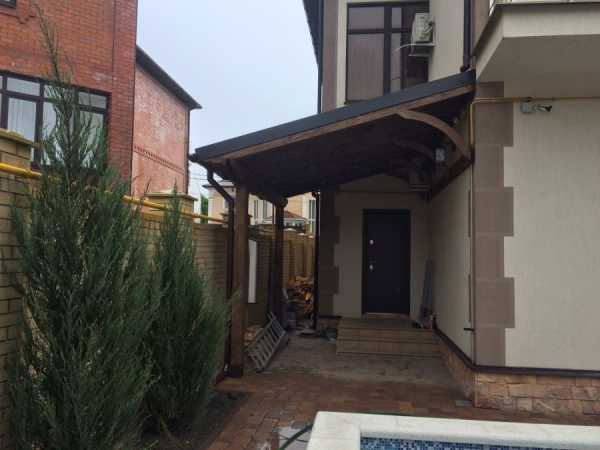

Навесы из дерева к дому, фото террасы, с одной стороны опирающейся на несущую стену основного здания

Крыша

Деревянные навесы чаще устраивают под одно- и двухскатными крышами, в регионах с минимальным количеством осадков допустимы плоские конструкции без уклона. Отдельно стоящие постройки средних и больших размеров иногда венчают вальмовой стропильной системой. Гнутые и купольные крыши из дерева доступны только специалистам. Для изготовления арочной кровли можно скомбинировать постройку, каркас выполнить из дерева и уложить на нее гнутую металлическую ферму.

Выбор кровельного материала напрямую связан с конструктивом стропильной системы, уклоном крыши, очень важно, чтобы он аккуратно вписывался в общий архитектурный ансамбль участка:

  • Поликарбонат – надежно, воздушно, облегчает массивность постройки, можно придать кровле практически любую форму.
  • Профнастил – практично и недорого, для организации кровли на односкатные и двускатные крыши, гармонично сочетается с металлочерепицей.
  • Шифер, рубероид, дранка – подходит для хозпостроек разного назначения, часто используется для создания этностиля.
  • Мягкая черепица – красиво, хорошо сочетается с природным ландшафтом, но требует сплошной обрешетки.

Деревянные навесы для автомобилей под арочной кровлей из профилированного поликарбоната

Примеры чертежей и типовых проектов

Рассмотрим только те варианты проектов, по которым можно построить деревянный навес своими руками.

Над входом в дом проще всего построить односкатный козырек на опорах-укосах. Для кровли подойдет любой листовой материал.

Схема, как сделать навес над крыльцом из дерева

В монтаже проще и понятней односкатные постройки, их можно прикрепить к дому на поперечную балку или организовать отдельно стоящее строение на столбах.

Типовой проект, который поможет построить деревянный навес к дому своими руками, размеры можно менять в зависимости от индивидуальных условий

Важно:  чтобы избежать провиса поперечных балок, оптимальное расстояние между вертикальными опорами 2 м, при больших размерах рекомендуется сделать поддерживающие укосы.

Двускатный деревянный навес можно пристроить к дому, фермы должны располагаться параллельно фасаду

Двускатные, конусные, вальмовые крыши для навесов требуют грамотного подхода к устройству стропильной системы. Обычно это отдельно стоящие сооружения, приспособленные под беседку, летний домик. Каркас и верхняя обвязка делается из бруса 100*100, 150*150 мм, а ферма из доски 150*40 мм, для комфорта можно соорудить парапет, зашить бока решетками, прозрачным листовым материалом, высадить плетущиеся растения, виноград.

Чертеж самостоятельного навеса с пирамидальной, четырехскатной крышей

Проектирование более сложных построек лучше доверить профессионалам.

Расчет

Чтобы правильно рассчитать габариты навеса необходимо определиться с ее функционалом. Так, если это место отдыха, то оптимально принять во внимание 2 м2 площади для одного человека, средний размер эргономичной беседки 3*4, 4*6 м, с удобным размещением барбекю.

Для стоянки автомобиля так же существуют свои параметры деревянного навеса: ширина машины+1 м с каждой стороны, если на 2 авто, то учесть между ними + 0,8 м, длина 4-6 м, в зависимости от класса.

Террасы и веранды к дому рекомендуется делать шириной 2-3 м, по всей длине стены, чтобы максимально задействовать фасад здания. Козырьки над дверью должны быть глубиной 900-1500 мм, шириной 800-1500 мм. Входные деревянные навесы на опорах рекомендуется делать по всей длине крыльца, чтобы защитить его от осадков, ширина — +300 мм шире ступеней с каждой стороны.

Пример, как сделать стандартный навес над крыльцом из дерева своими руками

Высота любого навеса в самой низкой точке не менее 2 м, оптимально для комфортного пребывания — 2,4-2,7 м.

Ветровые и снеговые нагрузки для правильной организации кровли рассчитываются для каждого региона индивидуально, для этого существуют таблицы СНиП, где указаны соответствующие параметры.

Совет:  Дабы не запутаться в сложных вычислениях воспользуйтесь онлайн калькулятором либо готовым проектом деревянного навеса. Для самостоятельного строительства можно использовать правило: опоры через каждые 1,5-2 м, стропила устанавливаются в 1 м друг от друга, обрешетка 500-900 мм или сплошная, в зависимости от кровельного материала.

Как построить деревянный навес из поликарбоната своими руками

Пошаговая инструкция для пристройки к дому 2,5*4 м, фундамент – столбчатый, опирание – балочно-опорное, стойки – брус 100*100 мм, крыша односкатная, покрытая сотовым поликарбонатом толщиной 8 мм.

Фото-пример деревянного навеса к дому

Очищаем участок, переносим чертежи на местность, забиваем столбики, натягиваем веревку, снимаем верхний слой грунта – 300 мм. Выкапываем ямы под столбы, глубиной 700 мм. Дно засыпаем щебнем и песчаником, слоями 100-15о мм, подушку трамбуем. Площадку мостим тротуарной плиткой. В каждую яму вбиваем 4 арматурных рифленых прута, сечением 8-12 мм. Формируем из рубероида импровизированный столб и одеваем его на армирующий каркас, заливаем бетоном, до полного становления раствора придется подождать 4 недели.

Полезно знать:  Для ускорения процесса можно использовать готовые монолитнобетонные столбы.

Способ крепления бруса к фундаменту

На бетонный столб анкерами крепим оцинкованный держатель, в него фиксируем вертикальную опору, проверяем геометрию, затягиваем болты.

К стене присверливаем балку-брус 100*100 мм, она послужит опорой для внутреннего конца стропильной ноги, и поможет распределить нагрузку по всей несущей конструкции. По верхним оголовкам опор делаем обвязку, брусом 100*100 мм, крепим на уголки, дополнительно фиксируем укосами, чтобы сделать навес прочнее.

Один из способов крепления поперечных и продольных балок к вертикальной опоре

Перпендикулярно дому укладываем стропила из доски 150*40 мм, на балку крепим уголками, на обвязку – салазками, навис ноги с внешнего края +300 мм, чтобы осадки не попадали внутрь. Поперек, через каждые 500-900 мм стелим обрешетку из тонкого бруска 20-40 мм. Каркас обрабатываем антисептиком и противопожарным раствором, лакируем или красим цветным лаком. Парапет можно выполнить из любого материала или оставить открытым, оформив его клумбами, декоративными кустами, вьюнами.

Как крепить поликарбонат

Листы режутся в размер болгаркой мелкозубчатой пилой по металлу, заусеницы шлифуются абразивом. При укладке следите, чтобы внутренние ребра жесткости поликарбоната шли параллельно обрешетки. Панели соединяются между собой стыковочным профилем.

На обрешетку саморезами крепим соединительный профиль, в него вставляем листы, оставляем термозазор 3-5 мм, закрываем сверху заглушкой до щелчка. Внешний край листов крепим на термошайбы, торца проклеиваем специальным скотчем и устанавливаем заглушку, во избежание попадания пыли и мусора внутрь материала.

Крепление поликарбоната на профиль

setroom.ru

Деревянный навес своими руками

Деревянный навес можно увидеть где угодно: во дворе частного дома, у кафе или ресторана, на даче или даже на территории промышленного предприятия. Такой навес и от дождя спрячет и от солнца укроет. В теплое время года под ним всегда царит комфортная обстановка. Как построить деревянный навес своими руками? На этот вопрос трудно ответить человеку, который ни разу ничего не строил из дерева, поэтому мы постараемся дать ответ в этой публикации.

Почему предпочтительнее строить из дерева?

Дерево – наиболее простой в обращении и податливый материал. Недаром наши предки умудрялись возводить из деревянных бревен жилые дома, храмы и даже целые крепости без какого-либо крепежа и почти без инструментов. Сегодня строительство домов, навесов и прочих объектов, осуществляется с применением современных материалов: поликарбоната, металла, стекловолокна, однако дерево не утратило популярность, скорее даже наоборот. Почему так происходит?

  • Пиломатериал легко обрабатывается при помощи подручных инструментов.
  • Дерево – прочный и легкий материал.
  • Для возведения деревянного навеса вам не потребуется помощь опытного сварщика или строительной бригады с тяжелой техникой.
  • Навес из дерева смотрится естественнее, находясь под ним, ты чувствуешь себя уютно почти как дома.
  • Дерево дешевле большинства разновидностей материалов, которые пригодны для строительства навеса.
  • При правильном обращении навесная конструкция из дерева может служить очень долго.

К сведению! Пиломатериал можно самостоятельно подготовить к строительству, тем самым повысив его качество, с современными материалами такой «номер не пройдет».

Какими бывают навесные деревянные конструкции?

Удивительно насколько изобретательными могут быть люди, какие разнообразные и порой причудливые навесы из дерева они возводят. Конечно, проще всего сделать самый обычный навес для каких-нибудь хозяйственных надобностей, многие так и делают, но некоторые предпочитают сделать из деревянного навеса почти произведение искусства. Не будем ходить вокруг да около, а посмотрим на то, какими бывают навесы с каркасом из дерева.

Перед вами два разных варианта автомобильного навеса из дерева с кровлей из поликарбоната. В первом случае это простейший раздельный навес под два автомобиля. Такими навесами можно оборудовать двор многоквартирного дома, застолбив себе стояночное место, сделав его максимально комфортным. Во втором случае мы видим красивый отдельностоящий навес из бруса с односкатной крышей покрытой листами поликарбоната. Такой навес можно соорудить на даче или во дворе частного дома – жалеть об этом не придется.

В данном случае вы видите на картинке две разновидности пристенных навесов. Тот, что справа это обыкновенный навес из брусков над крыльцом или попросту деревянный козырек. Изготовить такой навес проще всего, ведь для него не нужно готовить фундамент, у него небольшой вес, так что его сможет сделать 1 человек. Кровля козырька может быть из поликарбоната, профнастила, металлочерепицы и прочего.

Пристенный навес, пристроенный к дому на картинке справа, призван прикрыть террасу перед домом. Это куда более внушительная конструкция из толстого бруса и кровлей из нескольких листов 12 мм поликарбоната. Навес над террасой создает густую тень, в которой приятно отдохнуть, когда на улице пик жары. Пристроить такой навес к дому не сложно, если иметь подходящие материалы и чертежи.

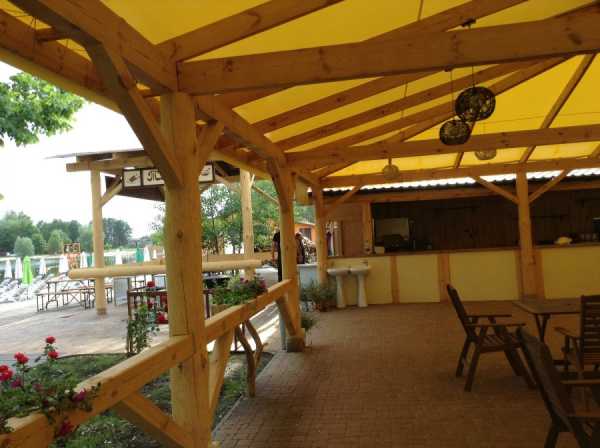

А это уже великолепные деревянные навесы для летних кафе. В принципе в них ничего особенного нет, вроде бы обычные деревянные каркасы и навес. Однако они неизменно притягивают к себе посетителей, в чем отчасти есть заслуга природного материала. Слева мы видим навес для летнего кафе из массивного бруса с двускатной крышей из поликарбоната. Справа облегченная версия навеса для небольшой летней кафешки с тентовой кровлей.

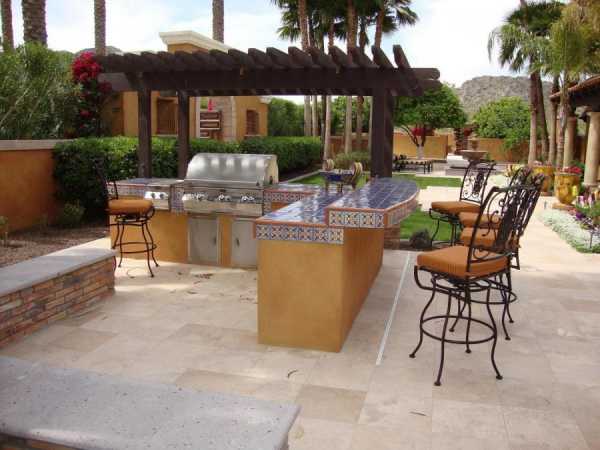

А на этой картинке вы можете видеть варианты деревянных навесов с летней кухней. Кто любит или вынужден много времени проводить у плиты по достоинству сможет оценить это сооружение:

  • жарким летом можно готовить на воздухе, а не в душном закрытом помещении;
  • летнюю кухню под навесом можно оборудовать русской печью, мангалом, вертелом и многими другими штуками, которыми нельзя или затруднительно пользоваться на обычной кухне;
  • приготовив что-нибудь, это сразу же можно съесть, прямо на свежем воздухе.

Навес, изображенный в левой части картинки имеет простейшую конструкцию. Он возведен из бруса и покрыт двускатной кровлей из дерева и поликарбоната. Навес, изображенный справа, тоже имеет двускатную крышу, но выглядит он куда более живописно. Навес имеет красивую отделку, также он разделен на зону кухни и зону «посиделок».

Важно! Обустраивая под навесом печь или очаг, обязательно подумайте о пожаробезопасности и отведении дыма.

Возводя навес из бревна или бруса у себя во дворе частного дома или дачи, вы можете совместить зону отдыха с хозяйственной постройкой, так называемым хозблоком. Такой вариант постройки выглядит, куда эстетичнее обычного сарая, при этом все, что необходимо в хозяйстве будет всегда у вас под рукой.

А эти навесы никак не назовешь заурядными. Первый навес сделан мастерами из резного бруса, досок, бревен и декоративного бетона. Складывается впечатление, что данная постройка создавалась для какого-то тематического парка развлечений, а не для частного домовладения. Второй навес сделан из бамбука. Строго говоря, бамбук это не дерево, но постройки из бамбука тоже причисляют к деревянным строениям. Если вы хотите сделать необычный элемент экстерьера для своего сада, постройте небольшой навес из бамбука.

Что нужно, чтобы затеять стройку?

Мы получили представление о том, какими бывают навесные конструкции из дерева. Можно ли что-то подобное сделать своими руками? Нам кажется, что вполне можно, главное не замахиваться на слишком сложные проекты. Начнем с простого навеса для террасы дачи 2,5х4,5 м с каркасом из деревянного бруса. В данном случае конструкция несложная, поэтому мы обойдемся эскизом, и не будем делать чертеж.

Деревянная односкатная кровля этого навеса будет держаться на 6 опорах, каких-либо декоративных элементов не будет, за исключением двух сегментов перил сзади. Строительство подобного навеса потребует следующих материалов?

  1. Деревянный брус 150х150х6000 в количестве 5 шт.
  2. Доска 50 мм шириной 200 мм длиной 6 м в количестве 4 шт.
  3. Доска 40 мм шириной 150 мм длиной 4 м в количестве 5 шт.
  4. 2 листа поликарбоната толщиной 12 мм.
  5. Крепежный уголок – 22 шт.
  6. Саморезы обычные по дереву (50, 70, 100 мм), метизы для монтажа поликарбоната.
  7. Подпятники, цемент, песок и щебень для фундамента опор.

Это был общий перечень материалов, без которых строительство невозможно, теперь поговорим об инструментах. Наши деды, возводя деревянные сооружения, обходились одним топором, нам же потребуется чуть больше инструментов:

  • пилорама;
  • шуруповерт;
  • лазерная рулетка;
  • длинная линейка;
  • карандаш;
  • ручная пила;
  • рубанок, крупнозернистая шкурка;
  • ямобур;
  • ведро;
  • бытовая бетономешалка;
  • грунт;
  • болгарка.

Как построить подобный навес?

Сделать навес для дачи из бруса и доски, имея под рукой все необходимые инструменты и материалы не очень сложно. Тем не менее, чтобы не допустить обидных ошибок при возведении столь простого сооружения, специалисты рекомендуют нарисовать эскиз и проставить на нем основные размеры ключевых элементов конструкции. Если вы думаете, что не обойдетесь эскизом каркаса навеса для дачи, то можете заморочиться и сделать полноценный чертеж. О том, как это делается можно почитать в статье Как рассчитать навес и сделать чертеж. Но лучше не тратить попусту время и начать работу.

  • В данном случае нам не нужно готовить площадку под навес, поскольку на месте установки сооружения уже имеется прямоугольный деревянный настил и деревянное же крыльцо, все вместе 2,3х4,3 м именно столько сколько нам нужно для возведения навеса.
  • По периметру деревянной площадки бурим 6 ям глубиной 80 см, чтобы установить вертикальные опоры навеса, а затем устанавливаем опоры из бруса 150х150. Подробнее об установке вертикальных опор вы можете почитать в статье Установка столбов для навеса.
  • На торцы вертикальных опор укладываем поперечные балки и надежно закрепляем их при помощи уголка и саморезов.
  • Между балками на ребро укладываем пятидесятую доску с припуском в 500 мм, всего будет 7 досок.
  • Сороковая доска пойдет на обрешетку крыши. Прикручиваем несколько досок саморезами к торцам пятидесятки.
  • Режем по размеру листы поликарбоната и укладываем их вдоль ската кровли, а затем крепим метизами.
  • Разрезаем материал на перила, а затем монтируем их как показано на эскизе.

На этом монтаж навеса для дачи можно было бы считать оконченным, вот только без должного ухода дерева быстро начнет гнить и сооружение испортится. Чтобы этого не допустить, обрабатываем навес для дачи, пристроенный к дому грунтом, лучше сделать это несколько раз.

В заключение, отметим, в настоящее время существует тысячи проектов навесов возведенных из такого универсального материала как дерево. Деревянные сооружения такого типа служат долго, строятся дешево, быстро и нравятся людям. В данной публикации мы привели пример строительства навеса для дачи, пристроенного к дому. Надеемся, эта информация была полезна,удачи!

besedov.ru
