Каркас крыши мансардной крыши – Стропильная система мансардной крыши — чертежи, виды, инструкция по монтажу

Затяжка стропил (горизонтальный элемент каркаса мансардной крыши) – ответственный узел ее конструкции. Она предназначена для усиления конструкции крыши. Расстояние от чистого пола до ее нижнего края должно соответствовать строительным нормам. В случае необходимости затяжки можно поднять, конечно, не ослабляя при этом конструкцию крыши.

Стены, имеющие излом, нередко усиливают стропильную систему, над которой возведены, и позволяют удалить затяжки. Но в этом случае вес крыши перераспределяется на балки перекрытия и, возможно, их потребуется усилить.

Возможно ли будет получить на мансардном этаже необходимую полезную площадь во многом зависит от конструкции крыши, ее формы. Например, четырехскатная крыша может обеспечить требуемую для полезной площади высоту только под частью кровли, причем ее площадь может быть гораздо меньше, чем у мансардной двухскатной крыши, имеющей тот же периметром. Однако, если установить, например, слуховые окна, то полученная площадь помещения, имеющая нужную высоту, можно будет значительно увеличить.

Совет

Изготовить мансардную крышу своими руками можно, важно только все правильно рассчитать и спланировать, работать поэтапно и без напряжения.

© 2019 stylekrov.ru

stylekrov.ru

Устройство мансардной крыши дома: конструкция, виды, варианты

Дом с мансардной крышей выгодно отличается от прочих строений своей красотой и необычностью. Архитектурные включения в виде балконов, интересной геометрии окон, оригинальная кровля привлекает внимание, но не только это является бесспорным преимуществом. Устройство мансардной крыши, это дополнительная жилая площадь, полезные квадратные метры для комфортной жизни.

Насколько выгодна мансардная крыша

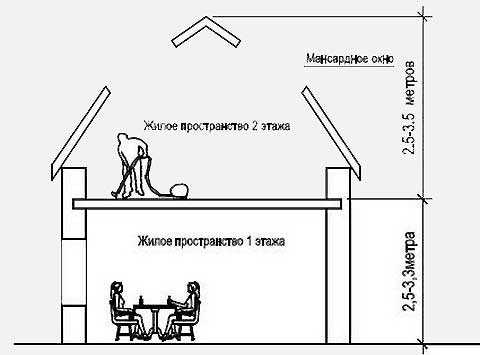

Мансарда, жилое помещение на чердаке, созданное фантазией французского архитектора Масара для многочисленных студентов, ремесленников, обслуги, наводнившей Париж семнадцатого века. Используя пространство под типичной ломаной крышей, традиционной для архитектуры того времени, Масар создал недорогое жилье, летом в котором было нестерпимо жарко, зимой холодно, но неунывающие французы находили в этом романтику. Сколько великих поэтов приютила мансарда, сколько знаменитых деятелей.

Со временем романтизм мансардных жилищ утратил свое значение. Современные возможности строительства позволяют превращать мансардные конструкции в комфортабельное, полноценное жилье. Однако финансово выгодным устройство крыши мансардного типа не назовешь. Выгода только в том, что не требуется возведения стен. Всё остальное – дополнительные затраты:

1. Стропильная конструкция сложнее, объёмнее, затратной будет пароизоляция, гидроизоляция и утепление. Утеплителя потребуется намного больше, к примеру, для средней полосы нашей страны требуется слой утеплителя в 200 мм в дополнение к гидроизоляции и пароизоляции.

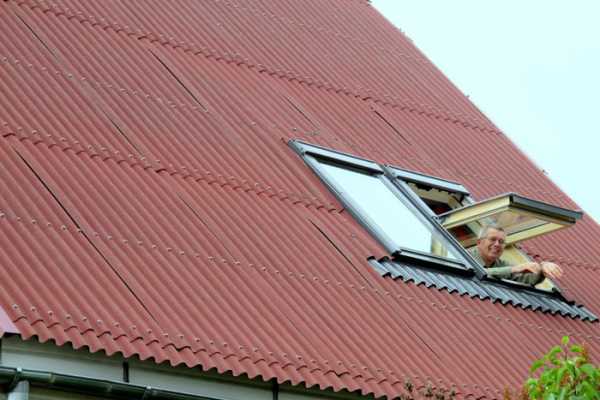

2. Намного дороже мансардные окна. Они усложняют рельеф крыши, требуют дополнительных материалов, сложного монтажа.
3. Не все кровельные материалы можно использовать. Недорогие профлист, металлочерепица, кровельное железо, не годятся для мансарды. Высокая теплопроводость этих материалов потребует дополнительного утепления, но сократить теплопотери всё равно будет проблематично. Также данные материалы ничуть не снижают уровень шума, никакая звукоизоляция не спасёт от криков соседей, если их дом расположен недалеко, все звуки, то, как барабанит дождь, завывает вьюга, будут проникать в мансарду, создавая дискомфорт.

Совет! Кровля должна быть лёгкой. Используйте ондулин и прочие рулонные материалы. Гибкие, послушные они помогут перекрыть ломаные скаты, сложную геометрию крыши.

Общепризнано, строительство полноценного второго этажа намного выгоднее, несмотря на это, строительство домов с мансардой очень популярно. Романтика оказывается важнее выгоды. Виды домов с мансардой вдохновляют на создание собственного красивого дома.  И всё же мансардный домик имеет преимущества. Он лёгкий, можно сэкономить на фундаменте, тяжелой строительной технике, аренда которой стоит недёшево.

Разновидности мансардных крыш

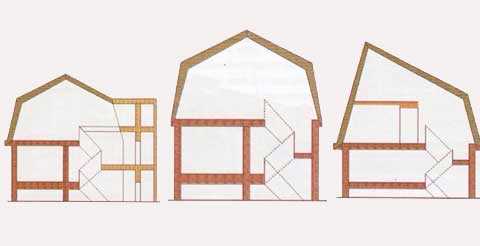

Мансардная крыша может быть сооружена в один или несколько уровней. Возможностей для создания чудо крыши множество, однако, в любом случае виды мансардных крыш имеют чёткую классификацию:

• односкатная;
• двухскатная и её разновидности – щипцовая, ломанная;
• четырёхскатная и её разновидности полувальмовая, вальмовая.

Наиболее простыми считаются симметричные конструкции. Для каждого типа характерны свои преимущества и недостатки.

Совет! Делайте проекты, тщательно рассчитывая нагрузку на стены и фундамент строения. Просчитывайте ветровую и снеговую нагрузку исходя из климатических условий региона.

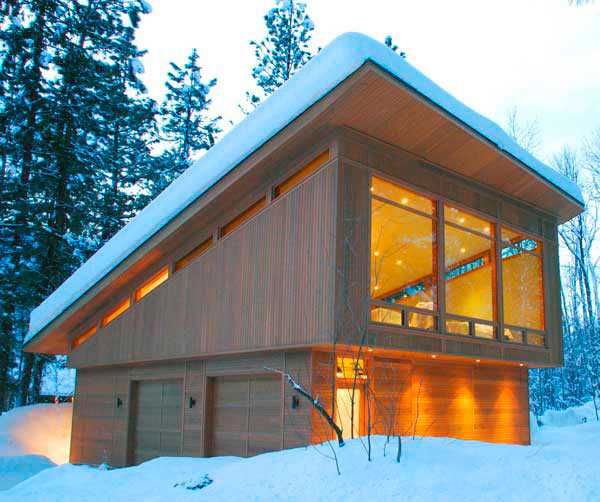

Односкатная мансардная крыша

Конструкция мансардной крыши односкатного типа считается простой в проектировании и монтаже, позволяет создать удобное жилое пространство. Каркас конструкции крыши состоит из опоры или мауэрлата, опорой может служить верхняя часть стены, венца, стропил и прочих элементов.

При проектировании особенно важно рассчитать угол наклона. Низкий угол провоцирует серьезные нагрузки от снега, возникает риск пригибания крыши под тяжестью снежного слоя, попадания влаги, порчи утеплителя. Высокий угол наклона усиливает риск деформации от ветровой нагрузки. Оптимальным считается угол в 35°- 40°.

Такой вид крыши удобен тем, что может использоваться любой кровельный материал, что удешевляет строительство, отсутствие конька снижает трудозатраты. Требуется одно-два окна. Внешность такого дома весьма нестандартна, оригинальна, привлекательна. Внутреннее пространство мансардного этажа невелико.

Двускатная мансардная крыша

Крутизна конструкции кровли должна иметь показатели 25° — 60°для создания в подкровельном пространстве помещений. Это наиболее распространённый вид мансардной крыши. При относительно небольших вложениях на её устройство крыша позволяет организовать эффективные жилые помещения удовлетворяющие требованиям комфорта. Образующиеся по бокам пространства не удобные в повседневном использовании служат кладовыми, шкафами для хранения вещей. При этом виды мансардных крыш двухскатного типа могут быть симметричными и асимметричными.

Симметричная крыша та, у которой конек расположен в середине, асимметричная, та, у которой конек относительно центра смещён. Особо сложна в проектировании и возведении асимметричная крыша, требуются тщательные расчёты нагрузки, проведённые профессиональным образом.

Совет! Если вы хотите сделать свой дом оригинальным, просчитайте возможности использования части несимметричной двускатной конструкции, точнее её выступающего ската для создания навеса над террасой возле дома. Яркий приём позволит благоустроить часть территории за счёт стоимости крыши.

Вариант двускатной мансардной крыши хорош тем, что под ней образуется большое пространство. Каркас крыши такой разновидности это симметричная конструкция, опирающаяся на мауэрлат. Устанавливать мансардные окна принято в плоскости ската, окна нужно плотно закрывать в непогоду, возможен монтаж вертикальных окон, которые считаются более практичными. Конструкция вальмовой мансардной крыши требует использования прямых стропил, угол каркаса начинается с конька, монтаж дело не простое, но при правильном расчёте большой сложности не представляет.

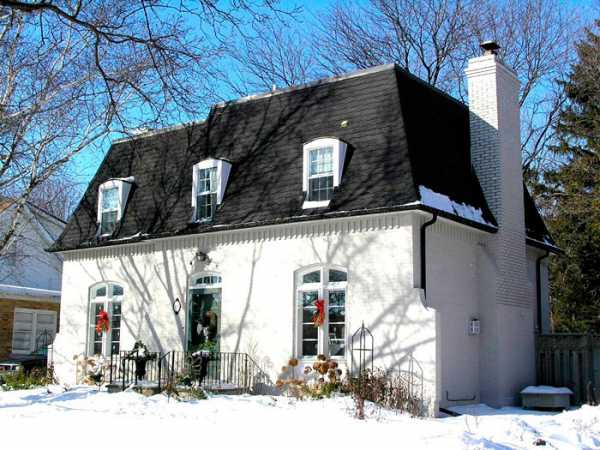

Ломаная двускатная мансарда состоит из двух расположенных под разными углами плоскостей. Конструкция требует использования массивных стропил. Сама стропильная система сложнее, монтаж её требует определённых навыков и знаний. Наиболее часто применяют вариант с выносом стропил за стену. Это позволяет защитить примыкание к стене от осадков. Этот тип каркаса наиболее распространен при строительстве частных домов, используется для надстройки гаражей и других вспомогательных домашних помещений.

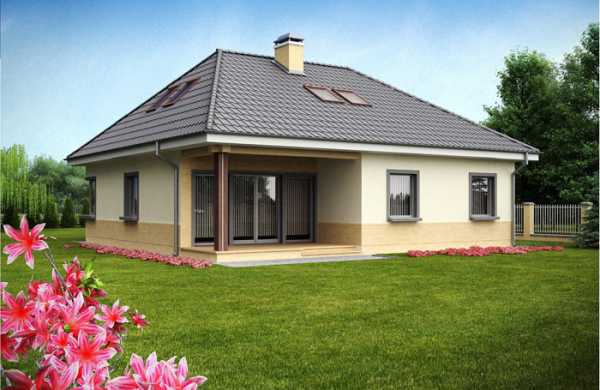

Мансарда с четырёхскатной крышей

Устройство мансарды с четырёхскатной крышей намного сложнее, обязательным является точный расчёт, грамотный проект, схема стропильной конструкции, соблюдение технологии. Тщательно выбирается кровельный материал и элементы пирога утепления.

Преимуществами являются устойчивость к ветровой нагрузке. Такая крыша выдержит ураган. За счёт крепления угловых ребер к опоре конька создается особая жесткость, обеспечивающая длительность эксплуатации без деформаций. Свесы защищают стены дома от воздействия осадков, попадания влаги, ветра. Вальмовый вариант четырёхскатной крыши считается классическим. Особенность такой крыши в том, что её стропильная конструкция одна из самых дорогих.

Вальмовые и полувальмовые конструкции те, в которые имеют два ската, две вальмы. Эти конструкции хороши тем, что создают просторные пространства для мансарды, высокие потолки, комфорт.

Совет! Пространство под кровлей усиливает нагрузку на стены и фундамент, требует усиленной стропильной конструкции. Привлечение специалистов поможет избежать ошибок в проектировании, обеспечит долгую и благополучную эксплуатацию дома с красивой формой крыши.

Мансарда бывает двухуровневой и одноуровневой. Одна комната может располагаться над другой и соединяться мансардной лестницей. Могут оборудоваться балконами и выносимыми консолями.

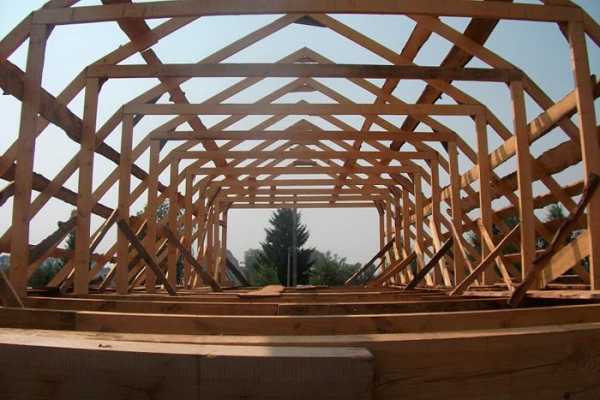

Стропильный каркас – главный элемент мансардной крыши

Основным отличием стропильного каркаса мансардной крыши, на который ложатся скаты в том, что она тяжелая, плюс несёт нагрузку кровли, снега, ветра, поэтому на его изготовление идет прочная качественная древесина с остаточной влажностью 8%.

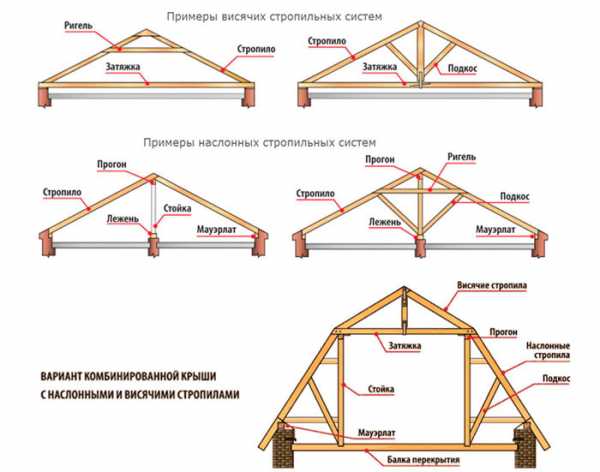

Бывают такие виды конструкций:

1. Висячая стропильная система, когда опорой стропил является мауэрлат и конек. Нагрузка гасится с помощью верхних и нижних стяжек, при длине ската свыше 4-х метров используются стойки, подкосы для надежного упора стропильной ноги. Такой тип каркаса хорош тем, что все его элементы приходятся на неиспользуемые зоны мансарды, поэтому высвобождается много пространства для жилого помещения.
2. Наслонная стропильная система устанавливается, если посередине мансарды есть несущая стена. Её используют для усиления надежности опоры стропил. Ещё монтируют конструкцию заменяющую мауэрлат, лежень и стойки, на которых держится коньковый прогон. Такой каркас нужен для больших крыш, а также для тяжелого кровельного материала.

Есть комбинированные конструкции, когда используются и висячие и наслонные стропила. Внутренние элементы, балки, стойки можно использовать в качестве декора мансарды.

Требования, предъявляемые к строительству мансарды

Мансарда – жилое помещение, на её возведение распространяются требования строительных норм, предъявляемые к жилым помещениям. Высота потолков не может быть ниже 2.3-2.5 метра. Для двухуровневой мансарды требуется высота 5 метров. В помещении должно быть естественное освещение, есть вертикальные окна и окна, вмонтированные в скат. Утепление мансарды производится непосредственно в скат крыши и на фронтоны. Нельзя забывать о принудительной вентиляции, её наличие также содержится в строительных нормах.

Для каркаса используется качественный брус, просушенный, обработанный антисептиками, антипиренами. Его сечение определяется расчётами предполагаемой нагрузки. Для утепления рекомендована минеральная вата, пенополистирол и прочие материалы.

Устройство мансардной крыши деревянного дома требует применения экологически безопасных легких материалов. Внутренности комнат отделывают деревом, используют гипсокартон и традиционные виды отделки для мансарды.

Этапы работ

Выбор и разработка проекта важнейший этап строительства. Также необходимо провести экспертизу, которая определит, выдержит ли строение нагрузку от устройства мансардной крыши выбранного вида для конкретного частного дома.

Совет! Обращайтесь к специалистам, только грамотные расчёты выбранного проекта гарантируют устойчивость крыши. Прислушивайтесь к их советам по выбору кровельного материала, бруса и всех прочих элементов каркаса.

Непосредственные работы по монтажу выбранного варианта для вашей мансардной крыши начинайте с устройства мауэрлата. Закрепляйте мауэрлат металлическими шпильками, скобами, деревянными нагелями к верхнему венцу. Не забывайте про гидроизоляцию. Монтаж мауэрлата обеспечивает соединение крыши со стенами, качественные работы предотвратят смещение крыши при ветре.

Затем приступайте к возведению опорной конструкции. Разные виды мансард предполагают разные технологии возведения каркаса, но любой из них начинается с укладки опор под стойки. Монтируются арки в виде буквы «П», состоящие из двух стоек скрепленных перемычкой. Шаг арок зависит от шага стропил.

Следующий этап – установка стропильных ног. На мауэрлате отмечается место установки, начинается монтаж с ближних к фронтону стропил. Дополнительно места соединения с мауэрлатом фиксируется проволокой или специальными скользящими опорами.

Затем наступает очередь обрешетки и покрытия кровли. Утепление, гидроизоляция и прочие финишные работы завершают работы по устройству мансардной крыши.

Видео по теме:

Посмотрите еще статьи:

kryshagid.ru

типы,особенности, подробная инструкция по созданию (фото и видео)

Мансарда — это жилое помещение, устроенное на чердаке дома. Внешне от обычной комнаты ее отличает покатый потолок, принято считать, что помещение можно назвать мансардой, если высота стены до ската в ней не превышает полутора метров. Мансарды популярны, так как дают возможность увеличить жилую площадь дома за относительно небольшие деньги. Мансардные крыши разделяют по типам, исходя из конструкции системы стропил.

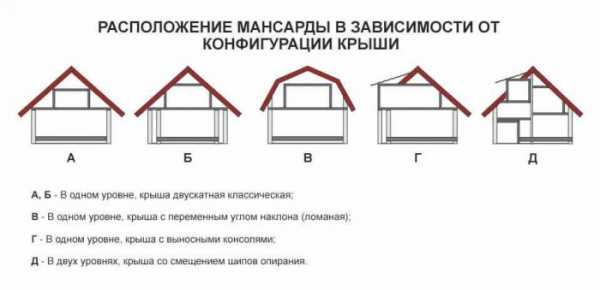

Формы мансардных крыш: 1,2 — крыши с бревенчатыми фронтонами и коньком, 3,4 — крыши с каркасными фронтонами.

Двускатная крыша имеет самый простой по конструкции каркас. Все стропила каркаса — прямые, расположены параллельно, они соединяют стену дома и перекладину конькового бруса. Такая мансардная крыша практична, проста в постройке, не требует сложных расчетов. Благодаря крутому углу наклона, на крыше зимой не накапливается снег.

Ломаная крыша — вариант двускатной, стропила которой состоят из двух и более частей, образуя ломаную линию. Кровли такого вида строят для увеличения внутреннего объема помещения чердака, или в декоративных целях. Силуэт может быть выгнут наружу, и наоборот быть вогнутым внутрь с остроконечным пиком. Устраивая мансарду под ломаной крышей, добиваются максимальной высоты боковых стен, иногда комната в мансарде с ломаной линией крыши не имеет покатых стен, ее ничто не отличает от обычной комнаты.

Мансарда с выносными консолями — может иметь внутренний объем еще больший, чем с ломаной крышей. Это тип несимметричной крыши. Такая крыша походит на двускатную по конструкции, но только с одной стороны. Противоположная шеренга стропил начинается от конькового бруса, а нижней своей частью упирается в потолок комнаты мансарды, которая выходит наружу за линию стропил. Стена такой мансарды часто является продолжением фасада дома. Вышедшую наружу часть потолка мансарды прикрывают дополнительным набором стропильных перекладин. Получается симбиоз двускатной и ломаной крыши по рисунку силуэта.

Остальные сложные конструкции можно объединить в одну группу со смешанным типом.

Как сделать мансарду своими руками

Пример кровельного пирога мансарды: 1 — вата; 2 — пленка-паробарьер; 3 — деревянные рейки.

Для создания мансарды подойдет любая, достаточная по размеру, крыша. Но идеально — сделать новый каркас с учетом желаемых параметров будущей комнаты. Хорошие варианты — мансардная крыша с ломаной линией кровли, или выносными консолями. Внутри такого помещения значительно увеличивается объем. Можно сделать хорошие большие окна, помещение получится светлым и просторным.

Чтобы крыша была теплой, советуют не использовать металл. Жесть, профнастил обладают слишком большой способностью проводить тепло, это нисколько не способствует задаче сделать уютное помещение. Крыть лучше материалами, которые будут сохранять тепло: шифер, керамическая черепица, пластиковые покрытия. Цвет лучше выбирать светлых тонов, так крыша меньше будет накаляться летом и меньше отдавать тепла зимой.

Обычно крыша имеет каркас с углом ската 30-60 градусов. Помещение желательно делать высотой 2 м 20 см — это средние параметры жилой комнаты. Функционально мансардная крыша объединяет в себе собственно крышу, стену и потолок. Чтобы она смогла оправдать возложенные на нее функциональные требования, нужно особое ее устройство, отличное от простой крыши.

При строительстве каркас пропитывают противопожарными средствами и обязательно обрабатывают антисептическими противогнилостными препаратами. Это связано с тем, что, как правило, внутри стенки появляется конденсат из-за перепада температур, который создает условия для развития грибков и плесени. Для препятствования образованию конденсата со стороны помещения делают пароизоляционный слой. С этой же целью между внешним покрытием крыши, потолка и стен, и слоем теплоизоляции оставляют пятисантиметровый зазор.

Начиная с внешней стороны, «бутерброд» мансардной крыши имеет следующие слои: кровля, гидроизоляционная пленка, обрешетка, слой утеплителя, пароизоляция, внутренняя отделка.

Теплоизоляцию делают из любых подходящих для этой цели материалов, но лучше выбрать минеральную вату. Она удобна в работе, обладает превосходными характеристиками по теплопроводности, а главное — это огнестойкий материал. Толщина слоя хорошей теплоизоляции достигает 30 см. Чтобы уложить этот слой, каркас крыши мансарды дополняют досками, идущими перпендикулярно стропилам. Изнутри помещение зашивают гипсокартоном, фанерой, вагонкой, другими облицовочными материалами.

Окна мансарды располагают на расстоянии 0,7-1 м от пола. Они могут быть вертикальными, или встроенными в скат крыши. Эффектные наклонные скатные окна пропускают в помещение больше солнечного света по сравнению с вертикальными, кроме того, через них открывается прекрасный романтический вид на ночное звездное небо. Вставить скатное окно проще, обходится это дешевле. Конструкция окна более надежна, а каркас при сильных порывах ветра испытывает гораздо меньшую нагрузку.

Когда мансардная крыша и окна готовы, можно считать, что главная часть работ выполнена, остается для полной функциональности добавить стационарную лестницу и можно приступать к заключительным отделочным работам. Лестницу для экономии пространства часто делают винтовой, это приемлемый для большинства домов вариант.

kryshikrovli.ru

Каркас мансарды и строительство конструкции своими руками

Мансардой называется жилое помещение, обустроенное на чердаке под крышей. Внешние отличия от обычной комнаты в полусферическом или покатом потолке. Технологически, мансардой можно называть любое пространство жилого типа, если показатель высоты от стены до ската не более 1,5 м. Популярность формы обусловлена значительным увеличением жилого пространства при ограниченных пространствах дома. Каркас мансарды, крыши различается по типам, диктуемым конструкционными особенностями стропильной системы. Пол мансарды – это перекрытие дома, таким образом, мансарду можно выстроить как на возводимом, так и на уже готовом эксплуатируемом объекте.

Типы крыш мансарды

Каркас крыши мансарды может быть двускатным или ломаным:

1. Двускатная крыша – это стандартный каркас, имеющий прямую форму стропил, расположенных параллельно. Эта система соединяет стеновые панели дома и коньковый брус (перекладину). Конструкция кровли, крыши отличается простотой, удобством возведения и не требует особенно сложных расчетов. К тому же, на крутом скате не скапливается снег.
2. Ломанная – некий вариант двускатной, при которой стропильная система может состоять из 2-х и более частей, образующих ломаную линию. Подобные кровли отличаются увеличенным внутренним пространством. Силуэт допустим как вогнутый, так и выпуклый наружу.

Совет! При обустройстве ломаной крыши мансарды застройщики получают максимальную высоту боковых стен. Иногда жилое помещение мало отличается от обычной комнаты, так как покатость стеновых панелей отсутствует совсем.

3. Выносные консоли. Такая мансарда зачастую имеет еще больший объем ,чем с ломанной крышей. Нессиметричность типа схожа с двускатной конструкцией, но только с одной стороны. Противолежащая шеренга стропильной системы берет начало от бруса конька, а низом упирается в потолок мансардной комнаты, выходящей наружу за пределы линии стропил. Стена мансарды часто бывает продолжением фасада строения. Выпирающую за пределы потолочную часть прикрывают еще одним набором стропильных перекладин. Такой своеобразный симбиоз по силуэту напоминает одновременно двускатную и ломаную крышу.

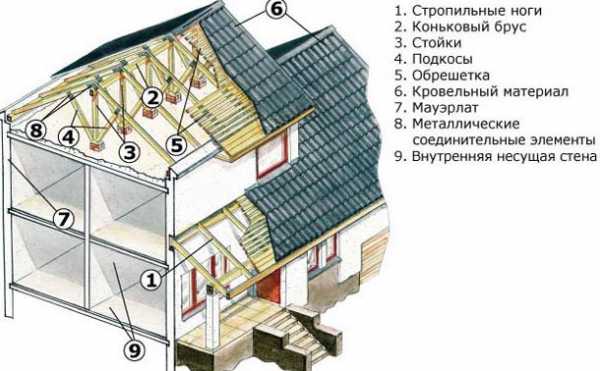

Из чего состоит каркас мансардной крыши?

Рекомендуем к прочтению:

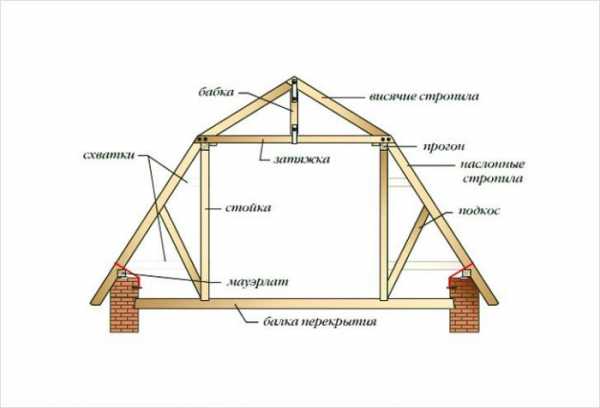

Зная типы крыши для мансарды, неплохо разобраться с каркасными особенностями конструкции. Вне зависимости от того, планируется строительство каркасного дома или мансардное помещение формируется на уже готовом объекте, этапы возведения во многом похожи на обустройство обычной двускатной крыши. Составляющие каркаса мансардной крыши следующие:

1. Мауэрлат – это опорный брус, посредством которого нагрузка стропил передается на стеновые панели дома;
2. Балки перекрытия – дощатые элементы, формирующие пол мансарды и потолок нижнего этажа;
3. Система стоек – вертикальные опорные конструкции, поддерживающие систему стропил;
4. Прогоны – горизонтальные опоры стропил;
5. Ригель – элементы поперечного типа, расположенные горизонтально и стягивающие скаты крыши между собой. Могут называться затяжками;
6. Стропила – система, образующая контур крыши;
7. Подвесная стойка, которая держит затяжки и перераспределяет нагрузку между стропилами;
8. Обрешетка – конструкция, изготавливаемая из досок/фанеры, служащая для укладки кровельного ковра и передающая нагрузки на систему стропил;
9. Кобылки – доски, монтируемые вдоль оси снизу стропил. Они предназначены для формирования свеса крыши.

Строительство каркасной мансарды своими руками потребует точности предварительных расчетов и обязательной проверки прочности всех элементов. Особенно это касается возведения мансарды на уже готовом строении. Прочность основания (фундамента), стеновых панелей и других элементов опоры имеет огромное значение для выбора кровельного материала. В частности, если основание недостаточно прочное, следует выбрать как можно более облегченный вариант каркасной мансарды, кровельный ковер и финальное покрытие.

Особенности устройства мансарды

Рекомендуем к прочтению:

Ломаная крыша – это увеличение полезной площади помещения. При этом нижняя часть стропил монтируется с углом не более 60° ,а вот опорные стойки выполняют роль каркаса внутренних стеновых панелей. Верхний конец стропильной системы монтируется с малым углом наклона (15-45°), что позволяет сэкономить материалы при полном сохранении функциональных особенностей крыши, стойкости к агрессивным внешним нагрузкам.

Следует помнить, что ограничивается пространство мансарды вертикальными стойками, опираемыми на балки перекрытий. Таким образом, прогоны и ригеля, их соединяющие, образуют форму параллелепипеда. Дополнительная жесткость придается подкосами, которые монтируются между балками перекрытий и нижними стропилами. А вот после монтажа верхней стропильной системы, укрепить фермы и не допустит провисания затяжек, помогут бабки – это опоры подвесного типа. Особенная прочность и стойкость достигается стяжкой нижних стропил стойками со схватками. Крепежи: болты, гвозди или шпильки.

При устройстве ломаной крыши с мансардой утепление самой крыши обычно не требуется. Достаточно утеплить стены, потолок помещения, чтобы добиться поддержания нормального микроклимата. Воздушный зазор под стропилами гарантирует нормальную вентиляцию воздуха, снижает интенсивность нагрева в жару и дарит дополнительную теплоизоляционную «подушку» зимой. Потому зашивать фронтоны полностью не рекомендуется, следует оставить окошки вентиляции вверху крыши, там, где перекрытия мансардного этажа уже закончены.

Совет! Чтобы кровля была теплой, знатоки не советуют использовать металлические листы, жесть, профнастил. Материалы обладают повышенной теплопроводностью, что не гарантирует создания уюта в чердачном жилом помещении. Проводя строительство с более «теплыми» материалами типа шифера, черепицы натуральной, битумной, пластиковых покрытий, застройщик обеспечит не только хорошую защиту всего строения, но и получит нормальный микроклимат внутри здания. Оттенки лучше выбрать посветлее, чтобы кровельный ковер меньше нагревался летом и не так быстро отдавал тепло зимой.

build-experts.ru

Конструкция мансардной крыши: двухскатная конструкция, ломаная

Строя дом, вы можете накрыть его крышей любой формы, дизайна и цвета. Однако при сооружении ее нужно продумать, будет ли у вас мансарда или нет. В нашей статье мы рассмотрим два варианта конструкции мансардной крыши – это двускатная и ломаная.

Описание конструкции

Для начала давайте разберемся, что значит двускатная и ломаная конструкции.

Двускатная – конструкция, имеющая форму правильного треугольника с равными сторонами. Такая форма применяется чаще, чем ломаная из-за простоты конструкции и, если не очень нужно мансардное пространство.

Ломаная – это конструкция, имеющая форму многоугольника. Такой вид конструкции очень удобен, если в мансарде вы планируете сделать еще одну комнату, практически не сводя на нет высоту потолков.

Важно! С конструкцией мансардной крыши необходимо определиться до строительства перекрытий дома, иначе потом переделать практически невозможно.

Конструкция двускатной мансардной крыши

Двускатная конструкция считается самой простой и надежной. Разделяют двускатные конструкции по углу ската.  Бывают:

• стандартные. У таких крыш угол наклона, как правило, 45 градусов. Обычно такой вид предпочтителен для домов шириной от 5 до 8-9 метров;
• крыши с острыми концами. У этого вида угол ската составляет 60 градусов. Он наиболее удобен для домов, имеющих ширину 6 м. Но такие крыши дорогостоящие и сложные в плане монтажа, поэтому используются очень редко.

Стропила у таких крыш висячие. Так как нет центральных опор, т. е. стен, то образовывается большое свободное пространство. Чтобы мансардная крыша имела хотя бы небольшую опору, висячие стропила опираются друг на друга на коньке и на несущие стены. Чтобы стропила не развело в сторону, их закрепляют затяжками на противоположных скатах. Используемые стяжки выполняют сразу две функции – не дают разъехаться стропилам и являются балками перекрытия.

Чтобы мансарда могла использоваться как жилое помещение, необходимо усилить стропила и балки при помощи накладок, связывая их посредством стоек.

Важно! Перед началом монтажа мансардной крыши, сделайте ее подробный чертеж, где точно будут указаны все размеры и угол наклона.

После построения чертежа можно приступать к его воплощению. Сначала устанавливаются перегородочные блоки, после выставляют фронтовые и наружные стены. После того как основа была установлена, можно приступать к монтажу стропил. Лучше всего для стропил использовать деревянные бруски 5*15 см. Когда конструкция будет полностью собрана, вы получите готовый каркас двускатной мансардной крыши.

Чтобы укрепить прогоны (как правило, первый и средний), используют U-образные блоки, заполненные раствором. Это нужно для того, чтобы стены не дали трещину под весом стропильной системы. После этого выравнивают фронтоны, используя обычную пилу.

По завершении строительства каркаса можно приступать к гидроизоляции и утеплению крыши. Для этого сбивается деревянная решетка и крепится к каркасу. Сверху решетки укладывается гидроизоляционный материал. Чаще всего используют минеральную вату. После укладки ваты ее накрывают еще одной решеткой для лучшей фиксации. Завершающим этапом является укладка пароизоляционного материала.

После того как построен каркас крыши и сделаны все необходимые работы по гидро- и пароизоляции, крышу можно накрывать черепицей или металлочерепицей.

Произвести расчеты количества материала вы можете, пользуясь приведенной ниже схемой.

Важно!Стропила нужно укладывать ровно, иначе мансардная крыша под своей тяжестью со временем может упасть.

Чтобы более подробно рассмотреть этапы монтажа двускатной конструкции, предлагаем вашему вниманию видео:

Конструкция ломаной мансардной крыши

Ломаная мансардная крыша – самый популярный на данный момент вид. Благодаря пространству, которое образуется за счет поднятия углов, комната заметно расширяется. Также благодаря наличию свободного пространства отлично осуществляется вентиляция.

Стропильная система выполняет функцию каркаса не только для мансардной крыши, но и для стен. Стропила должны быть очень прочными, так как им придется выдерживать вес снега зимой, вес потолочной конструкции, вес окон и собственный. Как правило, используют такие материалы, как:

• клееный брус;
• сосну;
• ель;
• кедр.

Как альтернатива, стропильная система может быть построена из облегченного металла, например, титана. Такие конструкции очень дорогие, зато они отличаются высокой прочностью и долговечностью.

Конструкция двускатной мансардной крыши

Предварительно, перед монтажом, нужно построить чертеж, прописывая все углы наклона, длину каждой балки, словом, все величины и размеры, которые пригодятся в процессе строительства каркаса крыши.

В отличие от двускатной, стропильная система ломаной конструкции состоит как из висячих стропил, так и из наклонных.

На первом этапе нижние стропила крепятся к прогонам торцами, которые должны быть заострены под определенным углом. По такому же принципу собирается и верх конструкции. Далее усиливающие стойки прибиваются к затяжкам и к стропилам внахлест.

Затем производят установку модулей поочередно. Первым делом устанавливают боковые секции. Крепить их основательно не нужно, пока достаточно в качестве упора подставить технологические опоры. Главное, зафиксировать их в том положении, в котором модули будут закреплены позже.

После того как боковые секции зафиксированы, можно переходить к непосредственно их креплению с помощью боковой рамы. Для выставления несущей конструкции в требуемом положении, достаточно прикрепить осевой брус как временный прогон. Когда будут выверены промежуточные рамы, их можно скрепить осевым брусом.

Далее усиление стенок производится посредством стоек вертикальных стен. После этого можно переходить к утеплению.

Важно! При строительстве крыши все расчеты должны быть верны, чтобы каркас был ровным и потом не сложился под весом снега или под порывами ветра.

Этапы утепления:

• укладка гидроизоляционного материала. Он кладется поверх каркаса, т. е. гидроизоляция будет находиться непосредственно между каркасом и тем материалом, которым будет накрыта мансардная крыша;
• укладка теплоизоляции. Самый лучший материал – это минеральная вата. Она кладется между стропилами внахлест. Материал режется на куски, равные расстоянию между стропилами и утрамбовывается;
• укладка пароизоляционного материала. Пароизоляционный материал кладется по тому же принципу, как и в двускатной крыше.

Важно! Приобретая материал для гидро-, пароизоляции и утепления, приобретите немного больше, чем вам требуется.

Принцип строительства мансардной крыши для деревянного дома ничем не отличается от строительства крыши для дома с каменными стенами. Единственное отличие – нет необходимости в деревянном брусе, а стропильные ноги можно крепить прямо к стенам. А также низ балок – это и будет пол в вашей мансарде.

Для того чтобы вы увидели, как построить ломаную мансардную крышу, предлагаем вам просмотреть видео:
