Давайте разберемся, как построить навес к дому самостоятельно. В этом материале нам предстоит разобрать одну вполне конкретную конструкцию — с деревянным каркасом и светопрозрачной кровлей, выполненной из сотового поликарбоната. Итак, приступим.

Строительство примыкающего навеса с деревянным каркасом.

Преимущества решения

Их несколько:

  • Простая сборка с использованием самых доступных инструментов. Согласитесь, что сварочный аппарат и навыки сварщика имеются не у всех, а вот деревообработка особой квалификации не требует.
  • Светопрозрачность кровли. Под крытым поликарбонатом навесом не будет чрезмерно темно и не потребуется искусственное освещение в дневное время. Это особенно кстати там, где навес перекрывает пространство между стеной дома и ограждением участка.

Прозрачный навес не затеняет окна.

  • Наконец, сравнительно невысокая цена материалов тоже выглядит привлекательно. Сосновый брус заметно дешевле профильной трубы сопоставимой жесткости, не говоря уже о сварных фермах.

Впрочем: три-четыре метра профильной трубы размером 100х60 нам все же пригодится. Она будет забетонирована и станет основанием для деревянных столбов: такая конструкция куда долговечнее, чем вкопанный в землю или забетонированный грунт.

Бетонирование опор

Итак, как пристроить навес к дому своими руками? Первым делом отрываем ямы под опоры. Удобнее всего сделать это с помощью садового бура.

  • Диаметр ям — стандартные для бура 30 см, глубина — 60 — 80 см в зависимости от плотности грунта.
  • Затем дно каждой ямы засыпается щебенкой на 8 — 10 см.
  • Прямоугольная труба нарезается на отрезки такой длины, чтобы они возвышались над уровнем грунта как минимум на полметра.
  • Затем отрезки зачищаются от остатков ржавчины металлической щеткой и ниже уровня грунта красятся на два раза битумной мастикой. Цель — надежно защитить сталь от дальнейшей коррозии.
  • Отрезки устанавливаются в ямы строго по отвесу и засыпаются щебнем с послойной, через каждые 20 сантиметров, трамбовкой.
  • Последний этап — собственно бетонирование, заливка ям жидким цементно-песчаным раствором, приготовленным в пропорции 1:3.

Опора залита раствором.

Каркас

Из каких именно пиломатериалов может быть сооружен наш навес-пристройка к дому?

Элемент конструкцииСечение
СтолбыДве доски сечением 100х40 мм на один столб
Балки и перемычки между столбами при пролете до 3 метров100х40 мм
Балки и перемычки между столбами при пролете 3 — 6 метров150х50 мм

Вот примерная инструкция по сборке каркаса.

Столбы

  1. Размечаем и сверлим в двух досках, которые предстоит притянуть к опоре из профтрубы, и в самой опоре отверстия под длинный болт или шпильку М16 — М20.

Нюанс: сколь-нибудь значительные усилия к опорам можно прикладывать лишь через 4-5 дней после их бетонирования.

  1. Стягиваем будущие столбы с балкой-перемычкой теми же болтами или шпильками с широкими шайбами, предварительно засверлив отверстия. При установке на опоры готовой достаточно жесткой конструкции меньше шансов получить перекосы.
  2. Устанавливаем то, что у нас получилось, вертикально. Вначале — на крайние столбы, с фиксацией на один болт или шпильку; затем — на все остальные.

Деревянные столбы на стальных опорах.

Крепление к стене

Как прикрепить пристроенный навес к дому? Очевидно, для этого нужно изготовить опору для будущих балок и прикрепить ее к стене.

Продольной опорой для балок станет доска того же сечения, которое пойдет на сами балки. Доска притягивается к стене анкерами с широкими шайбами с шагом не более полутора метров.

Балки

Как закрепить балки к опорам:

  1. Со стороны дома они обрезаются под таким углом, чтобы обеспечить примыкание к поверхности заанкеренной доски.
  2. Затем балки выставляются на вторую перемычку и притягиваются торцами к доске с помощью оцинкованных уголков. На крепление одной стороны уходит два уголка. Шаг между балками — 0,8 — 1 метр.
  3. На перемычке между столбами балки фиксируются теми же уголками. Обычно оставляются свесы в 40-50 сантиметров, предотвращающие попадание дождя на столбы.

Фото делает понятной схему крепления балок.

Обрешетка

Она представляет собой брусок сечением 40-50 мм, притянутый саморезами к балкам перпендикулярно их направлению с шагом 40 -60 см. Шаг зависит от толщины выбранного вами сотово

krovlyakryshi.ru

Как построить навес своими руками: особенности монтажа

Навес – полезное устройство, которое обычно располагается возле дома или ворот. При этом сооружение и монтаж навеса доступен для самостоятельного выполнения. Устройство конструкции достаточно простое, поэтому проблемы вряд ли возникнут. Навес может выступать и в качестве дополнительного элемента декора для сада или двора.

Внешний вид одного из возможных вариантов навеса

Зачем необходим навес?

Навес – универсальная конструкция, которая не имеет практически никаких недостатков. Единственным становится непосредственно необходимость в его возведении. Но это легко решается вызовом специалистов и приобретением готовой конструкции. Однако в этом не всегда есть необходимость, так как возведение представлено несколькими элементами, которые достаточно просто крепятся между собой.

Навес отличается широким функционалом. К нему относятся следующие функции:

  1. Создание тени.
  2. Укрытие от дождя, снега и других погодных условий.
  3. Дополнение к эстетичному дизайну сада и двора.
  4. Возможность обустройства места отдыха.
  5. Защита ворот, входа в дом, окон, стен и других предметов в зависимости от его конкретного расположения.

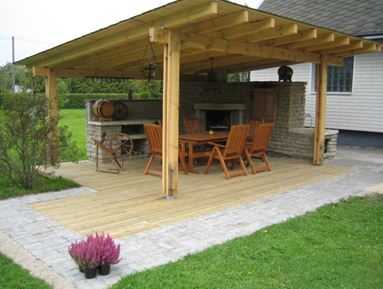

Навес для создания зоны отдыха в саду

Внимание! Достаточно часто навес используется для того, чтобы организовать под ним полноценную зону отдыха. Это может быть беседка, детская площадка, песочница, место для барбекю и многое другое. Смотрится такая крыша на балках интересно и привлекательно, позволяя добиться комфорта в собственном саду.

Сами навесы отличаются широкой классификацией. Исходя из конструкционных особенностей модели могут быть многогранными или прямыми, односкатными или двухскатными. Многогранные разновидности могут быть представлены куполами, пирамидами, арками, дугами, многоугольниками.

Также классификация может касаться места расположения. Исходя из этого выделяют: пристроенные, монолитные с основной постройкой, отдельно стоящие. Они могут возводиться возле дома, возле уличных или гаражных ворот, в любом месте придомовой территории. Дополнительно выделяют различные варианты материалов, которые используются для каркаса или обшивки. Каркас чаще всего изготавливают из металла или дерева. Обшивка отличается разнообразными материалами, включая поликарбонат, металлочерепицу, металл, шифер, дерево, стекло и некоторые другие. Подбирать предпочтительный необходимо исходя из требуемых эксплуатационных характеристик, а также особенностей дизайна.

Деревянный навес для автомобиля

С чего начать возведение навеса?

Собственноручное создание навеса должно начаться с выбора предпочтительной модели. Ее выбирают в зависимости от целей, планируемого расположения элемента. После того, как вы определились с крышей на балках, внешним видом и материалами, следует переходить к подготовке требуемых материалов. Среди наиболее востребованных инструментов следующие:

  1. Рулетка.
  2. Болгарка.
  3. Перфоратор.
  4. Дрель.
  5. Строительный уровень.
  6. Сварочный аппарат.
  7. Электролобзик.

Эти инструменты считаются наиболее универсальными и используются практически во всех случаях. Дополнительно подбирается и другое оборудование исходя из материала навеса. Если будет использоваться поликарбонат или профнастил, сварки удастся избежать. Поликарбонат – один из самых универсальных и бюджетных вариантов. Спрос на него даже больше, чем на профнастил. Отличительной чертой поликарбоната становится срок службы в среднем 20-25 лет.

Фото одного из вариантов навесов

Создание шиферного навеса на металлокаркасе

Металлический каркас считается одним из самых востребованных. Объясняется это его высокими эксплуатационными и техническими характеристиками. К ним относят прочность, надежность, устойчивость к износу, долговечность службы, сочетание с любыми другими разновидностями материалов обшивок.

Навес с обшивкой из шифера – достаточно простая крыша на балках, которую создать своими руками проще всего. При этом шифер отличается невысокой стоимостью, что делает его доступным широкому количеству людей. Можно выбрать предпочтительный оттенок, который подойдет конкретно для ваших целей.

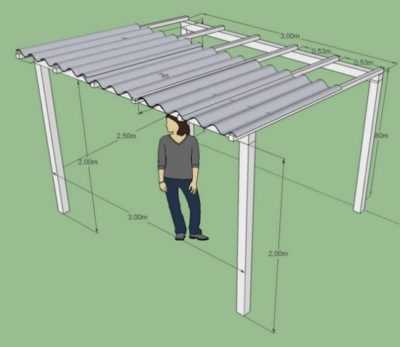

Фото чертежа навеса из профнастила с указанием основных габаритов

В соответствии с этим для создания навеса из шифера на металлокаркасе пригодятся следующие материалы:

  1. Доски. Следует подготовить, как минимум 9 штук.
  2. Цемент. Для навеса средних размеров будет достаточно 1-2 мешков.
  3. Профильные трубы различных диаметров. В среднем понадобиться не менее 3 штук.
  4. Грунтовка по металлу. Достаточно купить пачку массой в 2 кг.
  5. Кисточка.
  6. Гвозди для шифера. Приблизительное количество – 50 штук.
  7. Восьмиволновой шифер или любой другой. Конкретное количество выбирают исходя из планируемых габаритов навеса.
  8. Штыковая лопата и грабарка.
  9. Песок и щебень. Следует подготовить около одного кубического метра подобных материалов.

В целом этих материалов будет достаточно. Все они известны, а большинство из них во многих случаях уже имеются дома. Среди инструментов дополнительно подготавливают сварочный аппарат, варочный щиток, пачку электродов, шлифовальные и отрезные диски по металлу, болгарка.

Шиферный навес на металлокаркасе отличается простой, но достаточно надежной моделью. Использование габаритных элементов в процессе возведения не требуется. Результирующая модель не будет отличаться большой высотой, но станет качественным укрытием от погодных условий.

Фото строительного процесса навеса в момент работы

Алгоритм монтажных работ крыши на опорах предполагает следующие этапы:

  1. Разметка местности под создание опор, создание лунок. Желательно, чтобы уклон достигал не менее 10 см на каждый метр, обеспечивая сход осадков.
  2. На стойки приваривают фланцы квадратной формы в нижней части, а сверху – заглушку и стропильные трубы. Последние сразу грунтуют, чистят и заваривают заглушками.
  3. Установка и бетонирование опор, дополнительная проверка габаритов.
  4. Спустя сутки производится укладка стропил, оставляя небольшой выпуск, и их приваривание.
  5. Раскладка досок в соответствии с разметкой. Учитывают выпуск шифера в среднем на 150-200 мм для нижнего листа и на 100-120 мм для всех последующих.
  6. Выполняется монтаж кровли козырька – укладывается шифер, производят выравнивание листов по доске.

На этом монтаж козырька из шифера на металлокаркасе является полностью завершенным. При необходимости можно дополнительно выполнить покраску опор, чтобы добиться эстетичного внешнего вида и соответствия дизайна.

Монтаж деревянного навес и его особенности

Фото чертежа деревянного каркаса с указанием основных габаритов и видов работ

Навес может быть представлен и деревом. Это достаточно востребованная разновидность, которая считается еще более простой в выполнении. Создание такой конструкции не занимает много времени, однако важно правильно подобрать саму древесину. Выбор породы зависит от климатических условий, особенностей крепления – на опорах или к стене дома, а также от конкретных нагрузок, которые будут оказаны на навес.

Чаще всего деревянный каркас монтируют над входом в частных дом, над воротами или вблизи деревянного гаража. Такие крыши на опорах будут устойчивыми, долговечными и надежными. В процессе разработки планируемого навеса важно учесть кровлю и его особенности.

Фото деревянной своеобразной крыши под автомобили

Лучше всего отдавать предпочтение сосне. Она отличается эстетичным внешним видом, незначительным весом и оптимальными эксплуатационными характеристиками. Единственным условием становится отсутствие коры как на балках, так и на деревянной кровле. Среди всех сечений следует отдать предпочтение 75х75 мм, которая гарантирует наиболее положительным особенностями, поэтому построить навес будет несложно.

Монтаж начинается с установки балок. Сами балки должны находиться на расстоянии метра друг от друга. Балки можно дополнительно покрыть мастикой, чтобы продлить срок их существования и выполнить дополнительную защиту от негативных воздействий. Под балки готовят скважины. Зачастую достаточно глубины в 500 мм. Их монтируют вертикально, проверяя все размерности с помощью отвеса и уровня. В качестве закрепителя используется бетон или щебень.

Фото возможного варианта придомового навеса из профнастила и поликарбоната

Следующий шаг – монтаж системы стропил. Здесь важно учитывать уклон и расчетный вес. Расстояние между стропилами также должно достигать одного метра. Одна из сторон закрепляется на стене, а вторая выкладывается на стойки при условии, что это конструкции, которую предполагалось закрепить на стене. Если нет, стропильная система полностью располагается на балках.

Последний этап – создание обрешетки. Ее укладывают поверх стропил, используя обрезную доску. Осталось исключительно настелить кровлю. Она может быть представлена деревом, шифером или любыми другими материалами. В зависимости от этого и подбирают разновидности крепежных элементов.

Внимание! Металл и дерево – самые востребованные варианты материалов для создания каркасов. При этом разрешается выбор практически любых видов кровли в зависимости от требуемых эксплуатационных характеристик.

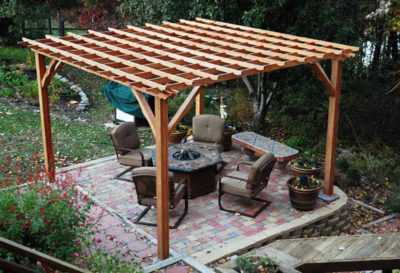

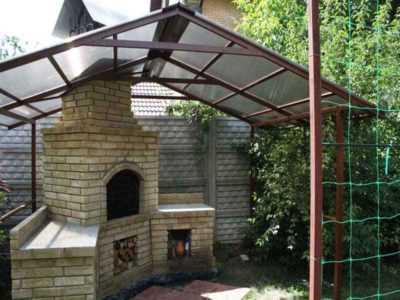

Фото навеса для барбекю и зоны отдыха

Навес – универсальная и полезная конструкция, которая найдет свое место практически в любом дворе. Она отличается простотой создания, поэтому можно выполнить все своими руками, не прибегая к помощи специалистов. Как результат, удастся не просто организовать качественную постройку в собственном дворе, но и гордиться созданным вручную каркасом. Дополнительно можно обратить внимание на видео. Оно познакомит с основными этапами строительного процесса козырька из поликарбоната, сварка при этом исключена.

Вконтакте

Facebook

Twitter

Google+

abgate.ru

Односкатный навес из поликарбоната – материалы для каркаса и монтаж конструкции

Разнообразие конструктивных решений для навесов позволяет сделать оптимальный выбор формы и размеров строения, а также материалов для его возведения. При этом можно учесть массу различных факторов, в том числе местоположение и площадь участка, окружающий ландшафт и архитектурный стиль дома. Односкатный навес из поликарбоната считается наиболее простым и дешевым вариантом устройства зоны отдыха или организации автомобильной стоянки. Покрытие пропускает дневной свет, поэтому не стоит опасаться, что на ближайшую растительность когда-либо упадет тень. С другой стороны, присутствующий в составе поликарбоната защитный слой ограждает от проникновения под навес ультрафиолетовых лучей. Сам же материал обладает хорошей теплоустойчивостью. Такой навес легок и светел, строится быстро и особо не бросается в глаза.

Используемые материалы для каркаса

Навесы принято относить к сезонным строениям, хотя они довольно часто бывают востребованы круглый год. Конечно, от посиделок в зимнее время на морозном воздухе придется отказаться, а вот спрятать, к примеру, стройматериалы или машину от снежных заносов и солнца вполне возможно. Бесспорным остается тот факт, что навесы не нуждаются в капитальном строительстве, поэтому кирпич и бетон лучше будет оставить для других целей, хотя решение о выборе стройматериала остается, несомненно, за хозяином.

По мнению специалистов, лучшими материалами для каркаса поликарбонатного навеса являются дерево и металл. Листы имеют настолько малый вес, что в массивных стойках, балках и фундаменте не нуждаются. Отсюда можно сделать вывод о финансовой выгодности подобного строения.

Деревянный каркас смотрится солиднее и привлекательнее, но древесина боится влажности и открытого огня. Избавить материал от гниения и мгновенного воспламенения помогают специальные пропитки. При качественной обработке и дальнейшем своевременном уходе срок службы навеса продлится на десятилетия.

Установка металлического каркаса потребует не только наличия сварочного аппарата, который, кстати, можно взять в аренду на пару дней, но и присутствия опыта работы с оборудованием, что обеспечить уже сложнее. Но об этом нюансе можно позабыть, если будут приобретены специальные крепежные элементы – крестовины, уголки, кронштейны и т.д. С их помощью профилированные трубы довольно быстро принимают необходимую форму каркаса и ферм. К ним останется лишь прикрепить поликарбонатные листы, после чего конструкция будет практически готова к эксплуатации.

Единственной проблемой металлических труб является возможность появления ржавчины на их стенках, но оцинкованные и окрашенные изделия подобных процессов не боятся.

Положительные качества поликарбоната

Высокотехнологичный, универсальный строительный материал изготавливается в виде монолитных и ячеистых листов. Для кровли в навесах чаще используется последний вариант. Так называемые соты-камеры внутри материала располагаются в один или два ряда. Кроме того, структура листа может выполняться в усиленном варианте, с дополнительными перегородками.

Поликарбонатные листы имеют массу преимуществ:

  • хорошую светопроницаемость, способствующую проникновению под навес солнечного света до 80-90%;
  • легкость, позволяющую отказаться от возведения массивного, основательного фундамента;
  • великолепную податливость при изгибе и обработке материала;
  • высокую прочность, не допускающую появления проломов и трещин при повышении нагрузок под давлением снежной шапки, а также сколов при падении града, шишек или веток;
  • достаточную теплоустойчивость, избавляющую от перегрева подкровельного пространства и обеспечивающую, тем самым, создание комфортных условий пребывания под навесом;
  • удобные замковые соединения, способствующие быстрой сборке кровельного покрытия.

Кровельные поликарбонатные листы имеют специальный слой, не пропускающий ультрафиолетовые лучи, что важно для предметов, растений и людей, находящихся под прозрачной крышей. Поверхность материала легко очищается и моется, практически не тускнея. По государственным стандартам поликарбонатные листы относятся к группе «Защитные стекла».

Уклон кровли

Односкатный навес из поликарбоната устанавливается под уклоном, направленным:

  • в сторону от дома, если конструкция пристраивается к одной из его стен;
  • в сторону от основного входа, если строение стоит отдельно и не является слишком длинным;
  • поперек большей в плане стороны.

Каким должен быть угол уклона, зависит от региона строительства и конфигурации крыш строений, расположенных в непосредственной близости от навеса.

В северных районах на кровельное покрытие более существенное влияние оказывают снеговые нагрузки. Чтобы снежная шапка не задерживалась на скате, его следует располагать под углом к горизонту около 45-50 градусов. В средних и южных широтах внимание требуется обращать на ветровые нагрузки, так как быстро и резко передвигающимся потокам воздуха сорвать с навеса легкие листы поликарбоната, имеющие большую парусность, не составит никакого труда. В этом случае нужно вспомнить простые истины, говорящие о том, что чем меньше будет сделан угол уклона односкатной кровли, тем наименьшие последствия на конструкцию окажет ветер. Специалисты придерживаются показателей для средних широт в 15-20 градусов.

Монтаж навеса

Конструкция односкатного поликарбонатного навеса состоит из вертикальных стоек и крыши. Для фундамента рекомендуется выбирать винтовые сваи или «усаженные» в землю металлические трубы. Как вариант, под каждую опору можно установить мало заглубленные бетонные столбики. Выбор зависит от грунтовых условий и уровня подземных вод.

Уклон кровли может быть организован тремя способами.

  1. Верхний срез опор по высокой и низкой стороне ската делается на двух разных уровнях.
  2. Наклон образует односкатная стропильная система.
  3. В верхней части каркаса устанавливаются облегченные металлические фермы, имеющую форму треугольника.

В любом случае по срезам столбов выполняется обвязка из подходящего к конструкции материала – деревянного бруса или металлического профиля. По ней укладываются балки или фермы. Их шаг соответствует ширине поликарбонатных листов.

Крепление кровельного настила производят с помощью термошайб, для чего заранее просверливают отверстия. В швы между листами закладывают соединительные профили, а открытые торцы прикрывают профилированным скотчем. Сами профили состоят из двух частей. Нижнюю фиксируют к элементам крыши саморезами, а верхнюю накладывают после монтажа поликарбоната.

Готовую конструкцию навеса нередко украшают декоративными элементами. Бюджетный вариант изготавливается из морозостойкого пластика. Более дорогостоящие детали могут выполняться из кованого металла.

semidelov.ru

Каркас для навеса из поликарбоната своими руками

Практичный и экологичный поликарбонат давно стал распространенным материалом для строительства во многих областях. Каркас для навеса из поликарбоната своим руками, это возможность построить полезную конструкция широкого назначения без больших финансовых вложений. Для того чтоб строительство прошло успешно, нужно принять во внимания все особенности материалов, а так же назначение готового навеса.

Выбор поликарбоната

Поликарбонат может быть сотовым и литым по структуре, кроме того может различаться по толщине, прочности и цвету. Это дает возможность выбрать подходящий материал, для конкретного случая.

  • сотовый поликарбонат, более гибкий и позволяет делать конструкции с дугообразной крышей, часто из него делают теплицы для овощей;
  • литые листы поликарбоната так же имеют высокую прочность, как и сотовые, не пропускают ультрафиолет, имеют разные цвета. Отличаются они только конструкцией.

Определившись с поликарбонатом нужно выбрать материал, из которого будет сделан каркас для навеса из поликарбоната.

Материалы для каркаса

Главное требование для каркаса это прочность, необходимой прочностью обладают металлические конструкции. Детали металлического каркаса могут быть соединены между собой методом сварки или специальными деталями для крепления.

  • алюминиевый каркас это практично и просто, алюминий позволяет создать хорошее основание для навеса, он легкий, прочный и мало подвержен негативному воздействию внешней среды. Алюминий легкий и практичный, для работы с ним не нужно специальных навыков и подойдут простые материалы;
  • для строительства каркаса можно использовать и другие более тяжелые металлические материалы, все зависит от назначения навеса и его конструкции. Для работы с такими материалами могут понадобиться специальные инструменты;
  • дерево, для постройки навеса должно быть обработано для защиты от неблагоприятных факторов природы, это продлит срок службы навеса.

Каркас навеса под поликарбонат это основа, которая будет надежно удерживать строение, поэтому каркас должен быть прочный и крепкий. Для того, чтоб готовый навес служил долго и не развалился от ветра или дождя, нужно знать, как рассчитать каркас для навеса из поликарбоната. Если нет необходимых знаний в этой области, то проще всего обратиться за помощью к профессионалам, тогда готовый результат будет гарантированно качественным.

При постройке каркаса нужно учитывать особенности климата, а так же направление ветров на подготовленной площадке.

Этапы строительства навеса

Для того чтоб сделать каркас для навеса своими нужно соблюдать некоторую последовательность. Это поможет ничего не упустить.

  1. Подготовка схематичного плана постройки навеса, тут следует указать все измерения, высоту готового навеса и прочие параметры.
  2. Выбор материалов, в зависимости от желаемого конечного результата, а так же финансовых возможностей.
  3. Подготовка площадки под навес, тут так же важно учитывать назначение навеса. Ели это навес для автомобилей то основание может быть укреплено гравием, асфальтом или плиткой. Это может быть деревянный настил или бетонированная поверхность.
  4. Строительство навеса.

Назначение навесов из поликарбоната

Навесы из поликарбоната могут иметь самое широкое назначение, как говорилось ранее, это могут быть навесы для автомобилей, в зависимости от потребностей они могут вместить под себя от одной до нескольких машин, в зависимости от размера и конструкции. Такой навес может иметь самую разную форму, тут ограничений практически нет.

Навес может быть построен при выходе из дома, таким образам получиться удобная веранда, защищенная от ветра и дождя, так же можно выбрать поликарбонат разного цвета. Так же навес может быть построен у бассейна или в качестве беседки для приготовления еды на свежем воздухе.

Так же навес из поликарбоната может быть использован в качестве парника для растений, так как он пропускает солнечный свет, при этом удерживая вредное солнечное излучение, а так же защищает от дождя и создает тень.
Навес можно построить и на крыше, а так же сделать навес над балконом или окном. Поликарбонат приятный во всех отношениях материал для работы, работа с ним не требует специальных навыков, с ней справиться практически любой.

  1. Поликарбонат доступен по разумной цене.
  2. Имеет различную структуру, толщину, плотность и цвет.
  3. Экологичный материал, который можно переработать.
  4. Подходит для строительства самых разных сооружений.
  5. Поликарбонат долговечен и прекрасно справляется с неблагоприятными внешними условиями.

Для того, чтобы построить каркас для навеса, потребуется некоторая сноровка, время, терпение и аккуратность. Если нет уверенности в своих силах, то можно обратиться и к профессионалам, но работа, выполненная своими руками это хороший повод для гордости.

Желаете построить красивый и надежный навес? Тогда изучите информацию про навес арочный из поликарбоната, мы подробно расскажем вам о всех нюансах возведения такой конструкции.

Чтобы построить долговечную теплицу из поликарбоната, сначала необходимо сделать основание, http://moypolikarbonat.ru/fundament-pod-teplitsu-iz-polikarbonata/ — здесь мы исчерпывающе рассказываем про создание правильного фундамента.

Читайте также и другой интересный материал:

♦  Рубрика: Навесы.

moypolikarbonat.ru

Двухскатный навес своими руками

Выбирая конструкцию для навеса, прежде всего, ориентируются на климатические условия и финансовые возможности. Будь то навес для автомобиля, навес над террасой или любой другой, он может быть двускатным. Двускатный навес для средней полосы подойдет лучше всего. С такого навеса хорошо будет стекать не только вода, но и снег. Как соорудить такую конструкцию, давайте, детально разбираться.

Что потребуется?

Описать процесс изготовления навеса с двухскатной крышей можно только на конкретном примере, а хочется все-таки обобщить, чтобы рассмотреть побольше различных вариантов. Но как показывает практика в ряде случаев обобщать вредно, поэтому мы посмотрим, как сделать своими руками навес с двухскатной кровлей на примере деревянного автомобильного навеса 3х6 метров.

Прежде чем приступить к поиску и приобретению материала для навеса с двухскатной крышей, необходимо сделать чертеж сооружения, ну или на худой конец эскиз. На него мы будем ориентироваться, создавая наш строительный «шедевр». К нему нужно приложить описание строительных материалов и крепежа с указанием размера каждого элемента конструкции, после этого уже можно приступать к покупке всего необходимого. Какие материалы нам потребуются?

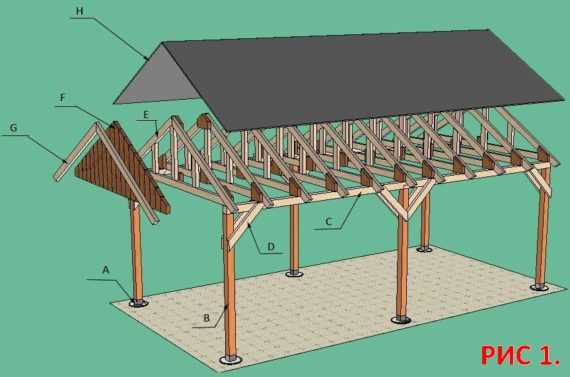

  • На фундамент («А» на рисунке 1) потребуется смесь цемента и песка, шесть подпятников для опор и шесть якорей.
  • На опоры («В» на рисунке 1) понадобятся бруски 100х100 мм, которые нужно распилить своими руками на шесть частей по 2,5 м каждая.
  • На продольные балки («С» на рисунке 1) также возьмем брус 100х100 мм и распилим его своими руками на 4 элемента по 3 метра каждый.

Обратите внимание! Приобретая брус и доску, будьте внимательны. Рассохшийся, растрескавшийся и выгнутый винтом пиломатериал оставляйте на складе.

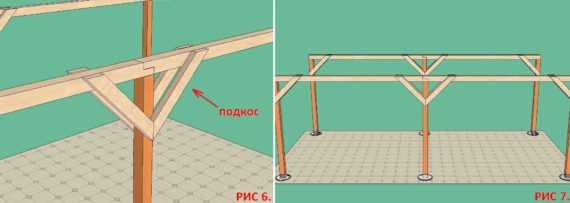

  • На подкосы («D» на рисунке 1) возьмем сороковую доску, разрежем ее своими руками на 16 частей длиной 100 см, а затем по краям сделаем срезы (угол 450).

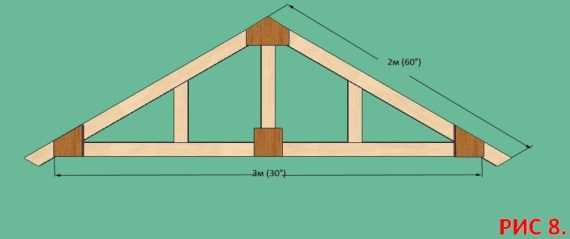

  • На стропила и обрешетку («Е» на рисунке 1) возьмем пятидесятую доску: 22 шт. – 2 метра концы обрежем (угол 600), 11 шт. – 3 метра концы срезаем своими руками (угол 300), 11 шт. – 800 мм один край режем (угол 1200), 22 шт. – 440 мм один край режем (угол 600).
  • Для торцевой части каркаса крыши («F» на рисунке 1) берем лист влагостойкой фанеры и вырезаем из него своими руками равнобедренный треугольник, у которого боковые стороны будут 2 м, а основание 3 м. Нам понадобится два таких треугольника.
  • Для фиксации торцевого листа («G» на рисунке 1) возьмем тридцатую доску и разрежем ее своими руками на 4 части длиной 2 метра, концы обрежем (угол 600).
  • Для кровли («Н» на рисунке 1) возьмем два листа сотового поликарбоната. Размер стандартного листа сотового поликарбоната – длина 6000 мм, ширина 2100 мм, а нам нужно 2х6 м на оба ската. Поэтому листы поликарбоната придется разрезать своими руками вдоль, убрав лишние 10 см ширины, хотя мы за то, чтобы стелить кровельный материал не ровно по каркасу, а с припуском, но это дело вкуса.

Кроме всего вышеперечисленного потребуется крепеж в виде анкерных болтов разной длины уголков и саморезов, а также специальный крепеж для листов сотового поликарбоната. Но в данном случае мы уточнять не будем, поскольку существуют разные варианты реализации конструкции данного автомобильного навеса. Теперь поговорим об инструментах. При строительстве данного навеса понадобится:

  1. циркулярка;
  2. ножовка;
  3. болгарка;
  4. дрель;
  5. шуруповерт;
  6. карандаш и строительный уровень;
  7. тяжелый молоток и легкий молоточек;
  8. высокая стремянка;
  9. штыковая лопата;
  10. корыто.

Устанавливаем опоры

Для начала нам необходимо создать прочную основу, чтобы навес с двускатной кровлей «крепко стоял на ногах». Наш навес по типу конструкции отдельностоящий, поэтому расчищаем под него площадку в стороне от зданий и других сооружений. Площадку нужно тщательно выровнять. Далее на этой площадке нужно обозначить прямоугольник 3х6 метра и установить обноски для определения точного периметра конструкции и точек размещения опор (рис 3).

Выкапываем по периметру шесть квадратных ям, насыпаем на дно песок с мелким щебнем, обиваем концы столбов гидроизоляционным материалом, устанавливаем опоры в яму строго вертикально и заливаем бетоном. Остается только подождать, пока бетон застынет и можно монтировать двухскатный каркас навеса.

К сведению! Чтобы бетон застывал равномерно и не трескался его необходимо раз в 6-8 часов обливать небольшим количеством воды.

Существует и другие варианты установки опорных столбов, например, с применением демонтируемого якоря или двустороннего якоря так, как показано на рисунке 2. В данном случае яма бетонируется, а потом в сырой бетон строго по уровню вводится якорь. Наружу будут торчать только проушины. Когда бетон застынет, и якорь будет надежно закреплен, можно будет прикручивать к нему опору. Если вам интересно как устанавливают разные типы опор, почитайте статью Установка столбов для навеса, там все подробно описано.

Монтируем крышу

Шесть столбов по периметру площадки установлены. Расстояние между столбами со всех сторон 3 метра (рис 4). Теперь займемся площадкой. На данном этапе ее можно заасфальтировать, забетонировать или выложить тротуарной плиткой, одним словом создать благоустроенную ровную площадку, на которую и стремянку будет поставить безопасно. Далее приступаем к монтажу каркаса кровли и самой кровли из поликарбоната.

  • Крепим продольные балки, на которых будет держаться крыша. На одном из концов каждой балки нужно сделать угловой пропил, а затем эти концы нужно стыковать так, как показано на рисунке 5. В районе опор загоняем в продольные балки длинные саморезы сверху вниз, чтобы балки ненароком не соскочили.
  • Далее укрепляем продольные балки заранее заготовленными подкосами (рис 6,7). Подкосы крепим болтами, продетыми через сквозные отверстия или несколькими длинными саморезами.
  • Для двускатной кровли нам потребуются фермы. Скрутим их из заранее подготовленных досок. Чтобы сделать двускатную ферму необходимо две доски длиной 2 м (с обрезанными концами под углом 600) соединить с трехметровой доской, у которой концы обрезаны под углом 300. Прочность соединения могут обеспечивать саморезы или болты, которые прикручивают с торцов и через вставленные по углам обрезки толстой влагостойкой фанеры, а также обрешетка (рис 8).
  • Изготовив 11 ферм, мы крепим их на болты к продольным балкам. Расстояние между фермами будет примерно 50 см. Для упрочения конструкции можно соединить фермы между собой посредине элементами обрешетки.
  • Крепим в торец крыши подготовленный треугольник из влагостойкой фанеры и фиксируем его тридцатой доской. Фиксацию производим длинными саморезами.
  • Грунтуем всю деревянную конструкцию целиком, а затем красим влагостойкой краской.
  • Финальный штрих, стелим кровлю из сотового поликарбоната. Один лист поликарбоната на один скат крыши, и один лист на другой.

Помните! Листы поликарбоната следует монтировать на специальный крепеж, при этом саморезы ни в коем случае нельзя перетягивать иначе навес потеряет герметичность и будет промокать.

В заключение, отметим, изготовление навеса с двускатной кровлей далеко не самая сложная в жизни задача. Если у вас есть пара крепких рабочих рук и смышленый помощник, то такая работа вам вполне по плечу. Удачи!

besedov.ru

РубрикаРазное

Добавить комментарий
