Зачем нужна карнизная и торцевая планка

23.10.2015

Просмотры: 10118

Комментариев нет

Любую, качественно смонтированную кровлю из металлочерепицы или гибкой черепицы, невозможно представить без карнизной и торцевой (ветровой) планок. Эти 2 элемента составляют важную роль в кровельной системе и их отсутствие может негативно сказаться на надежности всей кровли в целом.



Карнизная планка



Крепится к карнизу ската кровли и защищает лобовую карнизную доску от воздействия атмосферных осадков и попадания влаги в подкровельный пирог. Самый распространенный размер карнизной планки для крыши из металлочерепицы – 100 х 69 х 2000мм.





Торцевая планка



Внешне похожа на карнизную, но крепится она на каждый торец крыши и служит для защиты обрешетки от влаги. Вторым её назначением является защита от срыва листов металлочерепицы с кровли при сильных порывах ветра. Ветровая планка имеет стандартный размер 95 х 120 х 2000мм, но по желанию заказчика может быть изготовлена и в других размерах, например 135 х 145 х 2000мм.





Изготавливают данные доборные элементы из того же сырья, что и металлочерепицу. Это оцинкованная сталь толщиной от 0,4 до 0,5мм с полимерным покрытием. Для гибкой черепицы, как правило, эти планки изготавливают из стали с полимерным покрытием, имеющим повышенные эксплуатационные характеристики. Например Pural или Puretan.



Лайфхак от RSV Group. Если у Вас ограничен бюджет.



Так как карнизная планка устанавливается под металлочерепицу, а торцевая планка поверх неё, начните с покупки и установки металлочерепица + карнизная планка + конек.



Торцевую планку Вы всегда сможете докупить и установить чуть позже, но не стоит с этим затягивать надолго, во-избежание повреждения вашей кровли в связи с её отсутствием.



В RSV Group Вы можете купить металлочерепицу:




Похожие статьи

Похожие Блоги

Оставить комментарий

Ветровая планка для металлочерепицы - особенности монтажа

Содержание статьи:

Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

планка торцевая для металлочерепицы

При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка (подробнее: "Монтаж композитной черепицы - достоинства материала").

Функции карнизных и торцевых планок

Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

планка примыкания для металлочерепицы Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

Особенности монтажа карнизной планки

Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

  • На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
  • Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.
    ветровая планка
  • Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле. Читайте также: "Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления".
  • После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.
  • Наращивание карнизной планки требует нахлеста до 100 мм.

Особенности монтажа торцевой планки

Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

Монтаж торцевой планки выполняется следующим образом:

  • Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.
  • Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне.
  • Уровень нахлеста планки должен быть не более 50 мм.
  • Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

Установка уплотнителей и ветровой планки, смотрите на видео:



Помните, что наравне с торцевой и карнизной планками большое значение имеет планка примыкания для металлочерепицы, которая защищает кровельное покрытие от порывов ветра, предотвращает его повреждение.

Если работа по установке карнизной и торцевой планкам будет выполнена согласно основным требованиям, то они смогут полноценно защищать кровельную конструкцию от негативного атмосферного воздействия, и она прослужи намного дольше.

Карнизная планка и ее отличие от капельника, особенности установки и выбора

Капельник и карнизная планка – это ключевые доборные элементы кровельной системы, без которых невозможно ее безопасное использование. Они схожи между собой конструктивно и по назначению, поэтому нередко в целях экономии собственники отказываются от монтажа обоих, делая выбор в пользу одного приспособления. Это снижает эффективность защиты кровли от осадочных и талых вод.

Оба элемента выполняют одну и ту же функцию – обеспечение вентиляции и декоративное оформление крыши. Дополнительно капельник и планка не допускают попадание под кровлю мусора и листвы.



Карнизная планка: определение и назначение

Карнизная планка

Это доборный элемент кровельной системы, расположенный продольно. Изготавливается из оцинкованной стали, покрывается полимерным слоем. Стандартная длина детали– 2 метра.

Основные функции:

  • Отведение воды. Защищает деревянные элементы кровли от конденсата, способствующего гниению и плесени.
  • Защита от ветра. Деталь закрывает собой расстояние между желобом водосточной системы и кровлей.
  • Оформление свеса. Придает кровельной системе законченный и эстетичный вид, маскирует края обрешетки и стропил. При желании можно выбрать планку необычного оттенка, сделав ее декоративным элементом.



Капельник: определение и функциональность

Варианты капельникаКапельник для крыши также известен как фартук свеса. Его задача – удаление конденсата с гидроизоляции (из подкровельного «пирога»). Если сильный порыв ветра занес дождевую воду, элемент будет отводить ее. Монтаж капельника кровли производится под край гидроизоляционного слоя, поскольку именно на нем образовывается конденсат.

Основные функции:

  • Защита деревянных кровельных элементов от осадков, а следовательно – гниения и плесени.
  • Защита каркаса стропил от наледи при морозах.
  • Защита помещения от холодных воздушных масс.
  • Эстетическое завершение оформления кровли.



В чем отличие карнизной планки от капельника

Доборные элементы похожи, однако их можно различить.

Отличие карнизной планки от капельника



Конструкция капельника

Стандартные габариты: длина – 200 см, ширина 100 мм, высота 60 мм, ширина загиба – 10 мм.

Принцип работы:

  • По поверхности кровли вода проникает в капельник.
  • Стекает по нему, перемещаясь в желоб водоотводной системы. Осадки выводятся с кровли.



Конструкция карнизной планки

Монтаж карнизной планки проводится поверх обрешетки, элемент устанавливают так, чтобы он защищал поверхность крыши от осадочных вод. Планка меняет направление осадочной воды, попадающей на карниз, переводя ее в водосточную систему. Дополнительные функции:

  • Не допускает нагрева кровельного материала.
  • Организует естественную вентиляцию.
  • От капельника отличим тем, что является визуально заметным элементом, поэтому может использоваться для украшения кровли.

Различия элементов представлены в таблице

Параметр Капельник Планка
Основная задача Выведение конденсата с гидроизоляционного слоя. Выведение осадочных вод снаружи крыши.
Особенности монтажа Крепится под слоем гидроизоляции. Монтируется под кровлю.
Что защищает Фасад здания Кровлю



Типы планок

Принято выделять несколько видов кровельных планок:

  • Карнизная. Для защиты вентиляции от дождя и снега.
  • Торцевая (фронтонная). Защита свеса от ветра, монтируется по бокам ската.
  • Коньковая. Защита крыши в зоне установки конька.
  • Примыкания. Монтируется в участках соприкосновения крыши с конструктивными элементами дома.

Второй подход к классификации – учет формы и размеров. Стандартная карнизная планка – это стальная полоса под углом 120 градусов. Она подойдет для любой формы кровли. Усиленная обладает увеличенной шириной плеч, за счет чего она надежно защищает подкровельную область от попадания осадочных и талых вод.

Профилированная конструкция устойчива к ветру за счет ребер жесткости. Сложная форма и прямые углы – дополнительные конструктивные особенности.

Типы планок

Типы полимерного покрытия:

  • Оцинковка. Срок службы – 5 лет.
  • Полиэстер. До 25 лет.
  • Пурал – более 50 лет.



Разновидности капельника

По конструктивным особенностям капельники для кровли бывают:

  • Карнизными. Защищает торцы, фиксируются по кромке свеса кровли. Производятся из стали. Визуально схожи с отливами оконных систем, однако имеют больше волн. Первый изгиб выводит осадки с кровельной поверхности, второй – переводит их в желоб водосточной конструкции или непосредственно в грунт – при отсутствии организованного водостока.
  • Фронтонными. Это капельник для гибкой черепицы. Монтируется по бокам фронтонов на кромке кровли. Имеет Т-образную форму, за счет чего защищает фронтон от осадочных вод. Особенности – три ребра жесткости.

Разновидности капельника



Монтаж карнизной планки

Установка карнизной планки предполагает следующие подготовительные мероприятия:

  • Установка стропильной системы.
  • Монтаж обрешетки, а также лобовой доски.
  • Установка утепленного капельника.

Подвесные крюки устанавливаются раньше планки, если желоба водосточной конструкции фиксируются к стропильным ногам. При выборе монтажа к лобовой доске, работу с крюками можно проводить после оформления кровли.

Место фиксации карнизной планки для кровли – верхняя доска обрешетки. Монтаж проводится горизонтально, с шагом 300 мм. Элемент крепится в два ряда. Добиться наибольшей прочности позволяет смещение. Поверх элемента располагается кровельное покрытие.



Необходимые инструменты

Для монтажа карнизной планки на металлочерепицу или любую другую поверхность потребуются:

  • Саморезы (длинные гвозди) на 1 погонный метр – 3 штуки. Оптимальная длина 25 см, широкая шляпка. Элементы с потайными головками выбирать не следует, они становятся причиной коррозии.
  • Молоток.
  • Рулетка.



Пошаговый порядок действий

Работать лучше вдвоем: один будет монтировать, другой – подавать элементы и страховать.

Этапы:

  • Сначала планку загибают. По длинному краю делают отступ на 20 мм, разрез до места сгиба, образовавшийся прямоугольный фрагмент вырезают. Образовавшаяся боковина загибается под прямым углом, это придаст детали большую прочность, она не будет снижать функциональность и при значительной силе ветра.
  • Размещение уголков на обрешетку либо опорную доску так, чтобы наружный край бруска и участок сгиба совпали.
  • Сделать разметку, проведя две линии: на расстоянии 1/3 и 2/3 от свеса на верхней части фасонного элемента.
  • Крепление планки. Первый гвоздь вбивается на дистанции 2 см от торца. Последующие – с шагом 300 мм. Вся работа ведется по первой из линий.
  • Крепление по второй линии – шаг остается неизменным, но сами гвозди смещаются относительно первого ряда, должна получиться шахматка.
  • Монтаж планки внахлест (100 мм) и крепление.
  • Последняя планка загибается с торцевой стороны и монтируется в 20 мм от края дополнительным гвоздем.

При монтаже карнизной планки под металлочерепицу необходимо, чтобы саморезы не выпирали, иначе они не дадут возможности аккуратно поместить покрытие.

Монтаж карнизной планки



При монтаже карнизной планки следует учитывать рекомендации:

  • Перед установкой обязательно снимается пленка-защита из полиэтилена, приклеенная с лицевой стороны карнизной планки. Ее назначение – защита детали от механических повреждения во время хранения и транспортировки. Оставлять ее при установке нельзя, иначе пленка станет причиной трещин и расслаивания.
  • Монтаж крюков для водосточной системы проводят раньше, чем крепление карнизной планки.
  • Нахлест может быть справа налево или наоборот, функциональность одинакова, выбор зависит от эстетичности. Важно, чтобы щель нахлеста была не видна.
  • Использовать крепежи следует только после разметки, чтобы сама конструкция смотрелась аккуратно.



Монтаж капельника

Установка капельника проводится на стропильную систему, выходящую под водосточный желоб. Основные рекомендации:

  • Чтобы избежать повреждения защитного покрытия, резку элементов следует проводить вручную, от использования дискового оборудования лучше отказаться.
  • Работу по монтажу в целях безопасности следует проводить в безветренную погоду.
  • Чтобы избежать проникновения влаги в межкровельное покрытие, элементы укладываются внахлест, стыки заделывают герметиком.



На металлочерепицу

Монтаж капельника на металлочерепицу

Капельник для металлочерепицы выбирают в зависимости от формы свеса и наличия или отсутствия водосточной системы. Порядок действий:

  • Установка карнизной доски, от ширины которой зависит прочность элемента, рекомендуются размеры 150х30 мм, 10х25(30)мм.
  • Важно, чтобы мембрана покрытия находилась над капельником, только в этом случае она сможет направлять потоки воды сначала в само приспособление, а затем – в водосточный желоб.



На мягкую кровлю

Монтаж капельника на мягкую кровлю

Капельник для мягкой кровли предохраняет скат от влажности и образования конденсата. Монтаж осуществляется на слой подкладочных материалов, после него помещают битумную черепицу.

Порядок установки капельника:

  • Верхняя часть детали фиксируется на обрешетку гвоздями из оцинкованной стали (длина 35 мм).
  • Забиваются они в шахматном порядке (поочередно по нижнему и верхнему краю), шаг 30 см.

Важно прочно крепить элементы к торцам, в противном случае они будут сильно греметь при ветре. Монтаж капельника под мягкую кровлю не вызывает особых сложностей. Однако в некоторых случаях вбить гвоздь бывает непросто. Рекомендуется сначала легким ударом наметить место для будущего гвоздя, затем – вбить его.



На профнастил

Установка капельника на профнастил

Правильный монтаж капельника в этом случае проводят с использованием уплотнителя. Сначала устанавливают саму деталь, затем – уплотнительную ленту, освобожденную от защитного слоя. Далее кладут уплотнитель, снова ленту. Конструкцию прижимают, удаляют защиту и только после этого размещают профнастил.

Использование уплотнителя обеспечивает герметичность конструкции.



На фальцевую кровлю

Установка капельника на фальцевую кровлю

Часто в этом случае монтаж похож на установку элемента для металлочерепицы. Однако иногда требуется установка фронтонного капельника. Порядок действий:

  • Выполнить замер и обрезать фронтонную планку на необходимую длину.
  • Зафиксировать ее по обе стороны кровли.
  • Начиная действовать от примыкающей стены, положить капельник.
  • Удалить остатки материала на стыке угла, зафиксировать нахлест.
  • Раскатка гидроизоляционной мембраны.

Одновременный монтаж капельника и карнизной планки позволяет продлить срок кровельной системы, защитит ее деревянные элементы от гниения и плесени, негативного воздействия повышенной сырости. Эти элементы небольшого размера, однако очень важны для надежности и безопасности кровельной системы.

Карнизная планка для кровли: характеристики, монтаж

Комплектация современных кровельных материалов включает специальные доборные элементы, каждый из которых выполняет свою важную функцию. Одним из таких элементов является карнизная планка для кровли, и без нее не обходится монтаж любого из покрытий скатных крыш.

Карнизная планка для кровли

Карнизная планка для кровли

Содержание статьи

Виды планок для кровельных покрытий

Вне зависимости от типа кровельных материалов, перечень и назначение доборных элементов не изменяется. Они могут отличаться по размерам и цветовым решениям, технологии монтажа и физическим параметрам. Но эти отличия никак не влияют на функциональную принадлежность.

Таблица. Виды доборных элементов для кровли

Наименование элементаКраткое описание и назначение
Ветровая (торцевая) планка

Ветровая (торцевая) планка

Прибивается по краям скатов, предупреждает подрыв кровельного покрытия сильными боковыми порывами ветра. Дополнительно защищает деревянные конструкции от намокания и улучшает дизайнерский вид крыши. Фиксируется к деревянным элементам стропильной системы (ветровой доске), кровельным материалам или обрешетке.
Карнизная планка

Карнизная планка

Металлический элемент удлиненной формы, согнутый под углом примерно 90°. При необходимости угол наклона легко регулируется. Одна плоскость планки фиксируется к стропильной системе, а вторая отводит воду в желоб. Способ монтажа зависит от типа крыши. Нахлест примерно 5 см, направление перекрытий значения не имеет. Планка не только отводит конденсат из-под подкровельного пространства, но и защищает стропильные ноги от намокания во время дождя.
Коньковая планка

Коньковая планка

Закрывает открытое коньковое пространство на металлических кровлях. Обеспечивает эффективную естественную вентиляцию утеплителя, предупреждает намокание и задувание снегом. Нахлест стыков делается с наветренной стороны. Карнизная планка прикручивается к верхним волнам металлических листов, устанавливается на завершающем этапе монтажа кровли.
Планка примыкания

Планка примыкания

Герметизирует места выхода на крышу дымоходов, вертикальных кирпичных архитектурных элементов или специальных инженерных коммуникаций. Внешняя поверхность дополнительно герметизируется гибкими защитными пленками или битумными мастиками.

Карнизная планка отличается от всех остальных только местом фиксации и выполняемыми задачами. Что касается материала и технологии изготовления, то никаких отличий нет. Все планки делаются из листовой оцинкованной стали толщиной примерно 0,45 мм, цинкование делается горячим методом. Покрытие сплошное без пропусков и потеков толщиной не менее 20 мкм. Для улучшения внешнего вида и повышения устойчивости к коррозионным процессам поверхности покрываются устойчивыми к УФ-лучам и негативным атмосферным факторам полимерными красителями.

Карнизная планка и капельник: отличия

Карнизная планка и капельник: отличия

Крепление планки своими руками

Карнизная планка фиксируется саморезами или специальными гвоздиками с большими шляпками к карнизной доске. Доска прибивается во время изготовления стропильной системы, ее ширина должна быть на несколько сантиметров больше ширины элемента.

Для крепления карнизной планки используют гвозди с широкими шляпками и антикоррозийным покрытием

Для крепления карнизной планки используют гвозди с широкими шляпками и антикоррозийным покрытием

Практический совет. Несмотря на то, что металлический элемент защищает доски от намокания, опытные строители настоятельно рекомендуют пропитать древесину антисептиками или окрасить.

Особое внимание нужно уделять торцам, здесь дерево впитывает максимальное количество влаги. Почему? Во время высыхания влага удаляется как из клеток древесины, так и из межклеточного пространства. Большая часть воды накапливается в клетках, это надо для обеспечения их жизнедеятельности. После высыхания клеточная оболочка становится непроницаемой для воды и совсем не впитывает влагу. Основная жидкость в доски попадает через торцы, в этих местах располагаются открытые каналы межклеточного пространства. А мокрые пиломатериалы под металлическими планками очень быстро гниют, хотя негативные процессы с внешней стороны незаметны. Проблемы можно увидеть только после полного разрушения пиломатериалов, их замена на этой стадии требует много времени и усилий. Карнизные планки установлены на большой высоте, работать там неудобно и опасно.

Торцы стропил нуждаются в повышенной защите от влаги

Торцы стропил нуждаются в повышенной защите от влаги

Шаг 1. Снимите защитную полиэтиленовую пленку. Она приклеивается с лицевой стороны и предохраняет поверхности от царапин во время транспортировки. Некоторые неопытные застройщики не снимают эту пленку. Они надеются, что полиэтилен дополнительно предохраняет металл от коррозионных процессов, но это глубокое заблуждение. Уже через несколько месяцев полиэтиленовая пленка под воздействием солнечных лучей потрескается и начнет отслаиваться. В щелях между ней и металлом длительное время вода не высыхает, а это ускоряет процесс старения защитных покрытий. Кроме того, планка с отслоившейся пленкой выглядит неряшливо и снижает привлекательность новой кровли. Очистить поверхность от нее теперь сложно – пленка рвется в руках, но не отклеивается от поверхности металла.

Удаляют с планки защитную пленку

Удаляют с планки защитную пленку

Шаг 2. Подготовьте саморезы. Рекомендованная длина 25 мм, шляпка должна быть широкой, метизы обязательно из нержавеющих сплавов. Категорически запрещается пользоваться саморезами с потайными головками, они повреждают металлические планки, в этих местах сталь начинает покрываться ржавчиной. Как следствие – на лицевой поверхности появляются очень некрасивые коричневые потеки. Со временем отверстия увеличиваются в диаметре и планки могут отрываться, потребуется их полная замена.

Крепежи должны быть оцинкованные и с большими шляпками

Крепежи должны быть оцинкованные и с большими шляпками

Шаг 3. Для уменьшения зазора в стыке между двумя элементами немного прижмите нижний край с маленьким подгибом. Направление нахлеста стыков для этой планки с функциональной точки зрения значения не имеет, пятисантиметровый нахлест практически полностью исключает попадание капелек косого дождя или морошки. Но с декоративной точки зрения направление нахлеста рекомендуется выбирать. Надо делать все возможное, чтобы кровля на удалении смотрелась максимально красиво. Если у вас оживленная улица, то планки крепите таким способом, чтобы щель нахлеста с этой стороны была незаметной.

Планки крепят внахлест на 3-5 см

Планки крепят внахлест на 3-5 см

Прикрутите элемент к доске, расстояние между метизами примерно 40 см, двухметровая полоса фиксируется 5–6 саморезами. Фиксируйте их в шахматном порядке, не пережимайте, не допускайте появления на поверхности вмятин. Это не только некрасиво, но и непрактично. Если головка самореза вдавливается в поверхность металла, то под шляпкой обязательно повреждаются защитные антикоррозионные покрытия. Шляпка никогда герметично не прилегает к плоскости металла, в щели постоянно попадает вода.

Метизы вкручивают в шахматном порядке

Метизы вкручивают в шахматном порядке

Фиксировать саморезы на большой высоте в неудобном положении довольно сложно. Делайте это в такой последовательности.

  1. Определитесь с примерным местом вкручивания саморезов. Прилагайте усилия, чтобы они размещались симметрично, это оказывает влияние на дизайнерский вид карнизной планки.
  2. Металлическим молотком наживите саморез, вбивайте его до тех пор, пока он не будет прочно удерживаться в заданном положении. Головка должна быть вертикальной.
  3. Возьмите шуруповерт и осторожно вставьте его в прорези на головке. Проверьте правильность положения.
  4. Со средним усилием прижмите инструмент и закрутите саморез до касания его шляпки с металлическим листом. Сильно не перетягивайте.
Саморезы сначала наживляют молотком, а затем вкручивают шуруповертом

Саморезы сначала наживляют молотком, а затем вкручивают шуруповертом

Помните, что каждое соскальзывание инструмента со шляпки обязательно оставит глубокие царапины на поверхности карнизной планки. Для заделки таких дефектов рекомендуется заблаговременно покупать специальные карандаши, они заправлены точно такой же полимерной краской, как и окрашеные поверхности элемента. Карандаши можно приобрести одновременно с кровельными материалами.

Технология монтажа карнизной планки

Технология монтажа карнизной планки

Самостоятельное изготовление карнизной планки

Цены на листы стальные оцинкованные

Лист стальной оцинкованный

Если у вас имеется доступ к простейшему листогибочному станку, то сделать такую планку можно самостоятельно. Металл купите в специализированных строительных магазинах.

Шаг 1. Нарисуйте эскиз планки с указанием всех размеров. Нужно учесть ширину прибиваемой площадки и размеры полотна, направляющего воду в желоб водосливной системы.

Начинают с изготовления эскиза планки

Начинают с изготовления эскиза планки

Шаг 2. Отрежьте заготовку соответствующих размеров, они должны суммировать все подгибы элемента. Резак имеется на каждом промышленном станке, работать с ним очень легко и быстро, срез получается идеально ровным. Для соблюдения размеров и параллельности установлена специальная линейка. После нарезания заготовок снимите упоры и резак, подготовьте станок к гибке листов.

Нарезают заготовки нужного размера

Нарезают заготовки нужного размера

Шаг 3. Отметьте места изгибов согласно нарисованному эскизу. Отметки можно ставить как с одной, так и с двух сторон. Станок имеет специальное приспособление, при помощи которого можно делать параллельные сгибы только по одной метке.

На заготовке отмечают линии среза и сгибов

На заготовке отмечают линии среза и сгибов

Шаг 4. Вставьте металл в станок, выставьте его по метке. Поднимите стол для придания планке необходимого угла загиба.

Вставляют заготовку в станок и загибают одну сторону

Вставляют заготовку в станок и загибают одну сторону

Шаг 5. После загибания каждой кромки меняйте положение листа и доделывайте все оставшиеся контуры.

Меняют положение листа и загибают вторую сторону

Меняют положение листа и загибают вторую сторону

Для изготовления одной планки понадобится не более минуты. Станок позволяет изготавливать не только карнизные, но и все остальные планки, входящие в комплект кровельного покрытия. Нет возможности работать на таком станке? Ничего страшного, при желании его можно изготовить самостоятельно.

Как сделать самодельный листогибочный станок

Понадобится болгарка, сварочный аппарат и измерительные инструменты. Станок изготавливается из швеллера №8, уголка с шириной полки 45 мм и полосы шириной 40 мм. Количество металла зависит от планируемой ширины листогиба.

Шаг 1. Аккуратно подровняйте все срезы на торцах. На некоторых металлобазах прокат отрезают газовыми резаками, приходится исправлять результаты их нежелания пользоваться современными станками для отрезания металла.

С помощью болгарки делают аккуратные срезы на торцах уголков

С помощью болгарки делают аккуратные срезы на торцах уголков

Шаг 2. Положите уголок на швеллер, точно совместите торцы проката. Сделайте на металле метки, при этом нужно отступить 110 мм, на этот размер уголок должен быть короче швеллера – по 55 мм на каждой стороны. Такую же операцию повторите и на втором уголке, болгаркой уберите излишки.

На заготовках делают метки

На заготовках делают метки

Важно. Толстый металл довольно трудно резать, всегда соблюдайте требования техники безопасности, устанавливайте правильное вращение диска.

Искры металла должны отлетать в вашу сторону, а не наоборот, никогда не нарушайте это правило. Травмы от болгарки очень опасные и могут стать причиной инвалидности.

Шаг 3. Отметьте место установки петель, вначале сделайте это на швеллере. Петли располагаются по торцам металла. Затем сделайте метки на уголке.

Отмечают места крепления петель

Отмечают места крепления петель

Шаг 4. Положите все отрезки вместе, разместите их в таком положении, в котором они будут работать в собранном виде. Аккуратно перенесите расположение петель на все детали. Несколько раз проверьте точность разметки, после сборки элементов в единый узел исправить допущенные ошибки трудно.

Заготовки складывают вместе и проверяют правильность нанесения меток

Заготовки складывают вместе и проверяют правильность нанесения меток

Шаг 5. Отрежьте лишние части проката согласно сделанным меткам.

Болгаркой делают вырезы по разметке

Болгаркой делают вырезы по разметке

Практический совет. Для минимизации негативных последствий неточностей рекомендуется вначале подготавливать лишь одну сторону проката. При обнаружении ошибок есть возможность их учитывать во время изготовления второй стороны.

Сделайте примерку петли, если все размеры совпадают, элементы могут свободно совершать вращательные движения, то такие же операции повторите и с другой стороны заготовок.

Примеряют к заготовкам петли

Примеряют к заготовкам петли

Шаг 5. Усильте прижимной уголок, для этого приварите к его внутренней части полосу шириной 40 мм. На этот элемент станка могут воздействовать большие нагрузки, все зависит от толщины металла, который вы предполагаете сгибать. Если уголок деформируется, то изготовление планок очень усложнится – не только линия изгиба будет неровной, но и на боковых поверхностях образуются складки. А при больших отклонениях от линейности тонкая сталь может порваться. Таким же методом надо усилить и упорный уголок.

Уголок усиливают стальной полосой

Уголок усиливают стальной полосой

Полоса приваривается под углом 45°, в таком состоянии она удерживает в стабильном положении обе полки уголка.

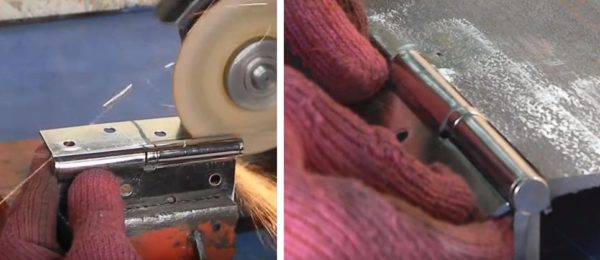

Шаг 6. Подготовьте петли к креплению. Для этого нужно срезать их рамки, для станка требуется только поворотный узел. Постоянно проверяйте размеры, работайте очень внимательно, не спешите.

Срезают часть петель

Срезают часть петель

Шаг 7. Выставьте швеллер и уголок в одной плоскости, сделайте между ними зазор в 2–3 мм. Он нужен для того, чтобы во время поворота металл свободно двигался, прокат не задевал друг друга. Еще раз убедитесь в правильности положения элементов. Если все в норме, то приварите петли.

После подгонки элементов приваривают петли

После подгонки элементов приваривают петли

Шаг 8. Приварите усиленный упорный уголок к швеллеру, предварительно установите его в рабочее положение.

Сваривают вместе швеллер и уголок

Сваривают вместе швеллер и уголок

Шаг 9. Отрежьте небольшие кусочки уголка и прикрепите их к торцам упорного уголка, просверлите отверстия. К нижней части широкой площадки швеллера закрепите гайки М10, с их помощью механизм будет фиксироваться к станине.

С помощью отрезков уголка и шпильки делают крепежный механизм для станка

С помощью отрезков уголка и шпильки делают крепежный механизм для станка

Шаг 10. По желанию можете изготовить ограничители угла поворота прижимного уголка. Это довольно сложное устройство. Для большинства полок нет необходимости до градуса выдерживать углы изгиба, так что наличие таких ограничителей не обязательно.

Из гаек и шпилек собирают механизм регулировки станка

Из гаек и шпилек собирают механизм регулировки станка

Теперь осталось изготовить ручки для работы и зафиксировать самодельный станок на станине. Все острые торцы надо сточить под фаску. Покрасьте станок любым красителем для металла, дайте высохнуть и можете приступать к изготовлению карнизных планок.

Готовые элементы красят, после высыхания собирают в одно целое, фиксируют к столу и проверяют в работе

Готовые элементы красят, после высыхания собирают в одно целое, фиксируют к столу и проверяют в работе

Цена на листогибочный станок

Листогибочный станок

Видео — Карнизная планка для кровли

Готовые элементы красят, после высыхания собирают в одно целое, фиксируют к столу и проверяют в работеКарнизная планка – один из важных элементов кровли, который выполняет несколько функций. Но при этом она не является самостоятельным элементом и используется во время заключительной отделки крыши дома. Как влияют эксплуатационные характеристики карнизной планки на монтаж софитов, способы их изготовления, свойства и назначение – подробная информация размещена на страницах нашего сайта.

Карнизная планка для кровли и капельник

Для правильного функционирования кровли необходимы доборные элементы, в частности карнизная планка и капельник. Они довольно похожи, поэтому часто во время строительства в попытках сэкономить устанавливают лишь один из этих элементов. Параллельное функционирование усиливает защиту крыши от климатических условий и осадков, продлевая ее долговечность. Две основных функции, одинаковые для обоих элементов, это декоративная и вентиляционная. Приспособления осуществляют проветривание подкровельного пространства, к тому же препятствуя попаданию в него посторонних предметов.

Разберемся в особенностях этих составляющих крыши и рассмотрим их устройство и монтаж. В этом поможет чертеж ниже.

 Чертеж крыши

Капельник и карнизная планка – в чем различия?

Несмотря на внешнюю схожесть, эти приспособления различаются.

Карнизная планка крепится поверх обрешетки, прикрывает кровельную конструкцию от непогоды и осадков. Во время дождя вода может попадать на лобовую доску карниза, а планка перенаправляет поток воды со ската в водосток. Планка видимая, в отличие от капельника, поэтому придает крыше эстетичность. Способствует естественной вентиляции, а также не позволяет кровле сильно нагреваться.

Основная задача капельника, или фартука свеса – отвод конденсата из подкровельного пирога, с гидроизоляции. Также он отводит дождевую воду от фронтона при заносе ее в случае сильного ветра или косого дождя. Так как конденсат течет по гидроизоляционному слою, крепление устройства осуществляется под край гидроизоляции.

Резюмируем главные моменты: капельник выводит конденсат со слоя гидроизоляции и крепится под него, а карнизная планка выводит воду снаружи крыши и устанавливается под слой кровли. Капельник защищает фасад дома, карнизная планка – собственно кровлю. Фото поможет разобраться в нюансах размещения элементов.

Капельник и карнизная планка

Назначение карнизной планки и капельника

Рассмотрим функции планки и капельника подробней.

Карнизная планка выполняет следующие задачи:

  • Отводит влагу. Не дает конденсату стекать по обрешетке, предотвращая загнивание древесины или появление плесени.
  • Защищает от ветра. Промежуток между желобом водостока и листами металлопрофиля и еще 100 мм под краем профнастила перекрывается планкой. Капли дождя доходят до стенки из металла и стекают по карнизу.
  • Оформляет свес. Планка после установки закрывает края системы стропил и обрешетки, придавая крыше законченность. Более точное совпадение цвета планки и покрытия крыши делает крышу более эстетичной.

Капельник выполняет функции:

  • Защищает элементы кровли из дерева от воды, тем самым не давая развиваться грибкам и плесени.
  • Предохраняет каркас из стропил от возникновения наледи при низких температурах.
  • Создает преграду, препятствующую проникновению холодного воздуха в дом.
  • Придает крыше завершенность.

Капельники могут отводить влагу также от проемов окон и дверей, создавая эффективный водосток.

Капельник на крыше

Виды карнизных планок для кровли

В зависимости от назначения карнизной планки она бывает нескольких видов:

  • карнизная: защищает от осадков вентиляционное пространство;
  • фронтонная (торцевая): ставится по бокам ската, защищает свес от порывов ветра;
  • коньковая: задача – защита кровли в месте конька;
  • планка примыкания: устанавливается в местах, где кровля примыкает к конструкциям здания.

По формам и размерам планки делятся на такие виды:

  • стандартная: это полоса из стали, согнутая под углом 120°, и подходит под любую форму крыши;
  • усиленная: большая ширина плеч приспособления сокращает возможность проникновения влаги под кровлю;
  • профилированная: характеризуется сложной формой, углами в 90°и ребрами жесткости, что делает ее устойчивей к ветру.

Конструкция и принцип работы

Доборные элементы делают незаметными места стыков и примыкания крыши к стенам.

Конструкция капельника

Принцип работы капельника следующий:

  • влага по кровле попадает на этот элемент;
  • стекая по нему, проникает в желоб, а с помощью водоотводной системы устраняется от здания.

Исходя из конструкции, капельники разделяются на виды:

  • карнизные;
  • фронтонные.

Карнизный капельник крепится по кромке кровельного свеса и защищает торцы здания. Для него годится любой материал, хотя в основном их изготавливают стальными. Внешне компонент напоминает оконный отлив, только в нем больше изгибов. С помощью первой волны вода стекает с крыши, по второй доставляется в желоб или сразу в почву, если водоотводная система отсутствует.

Карнизный капельник

Фронтонный капельник размещается с боков фронтона дома на кровельной кромке. Подходит под гибкую черепицу и не требуется при жестком кровельном материале.

Материалом для изготовления служит жесть, так как одной из функций такого капельника является направляющая. Т-образная форма не дает влаге попасть на фронтон. У таких планок три ребра жесткости.

Конструкция карнизной планки

Карнизная планка представляет собой продольный компонент крыши, формирует антикоррозийную металлическую защиту доски. Для производства используется оцинкованный стальной профиль, на который сверху наносится полимерный материал.

Виды и варианты оформления

Карнизная планка оформляется в двух традиционных видах:

  1. Внутреннее отведение влаги. Самый простой и надежный вариант, подходящий для более холодных широт. Пароизоляционный материал срезается на уровне стропильных балок, вследствие чего влага капает через подшивку карниза.
  2. Классический. Конденсат удаляется с помощью потоков воздуха, которые образуются от отверстий в торцах карниза. Подходит для районов со средними условиями в погоде.

Монтаж карнизной планки

Перед тем как крепить элемент, проводится монтаж всей стропильной системы, устанавливается обрешетка и лобовая доска, должен быть утепленный капельник. В случае, когда желоба водостоков  в дальнейшем будут крепиться к стропильным ногам, подвесные крюки устанавливаются до монтажа планки. Если же они будут прикрепляться к лобовой доске, это может быть сделано после всего обустройства кровли.

Планка прибивается сверху последней доски обрешетки, горизонтальной, с шагом крепления 300мм, прибивается в два ряда, смещаясь для большей прочности. После установки карнизной планки укладывается кровельный материал.

Монтаж карнизной планки

Нюансы монтажа капельника

Капельник устанавливается на пустую стропильную систему с выводом под желоб водостока.

Рекомендации при монтаже капельника:

  1. Резать элемент следует с помощью ручных инструментов, без применения дискового оборудования или термических способов, которые повреждают защитное покрытие детали и способствуют возникновению коррозии.
  2. Срез покрывают специальной краской, идущей в комплекте с капельником.
  3. Прикреплять можно только при помощи саморезов, также входящих в комплект.
  4. Кровлю необходимо оборудовать капельником и карнизной планкой разных видов. Это продлит время ее эксплуатации.
  5. Доборные элементы собираются на высоте, поэтому стремянка должна быть надежной, а погода – безветренной.
  6. Элементы закреплять внахлест для предотвращения попадания влаги. Стыки можно обработать герметическим веществом.

Прежде чем купить планки, лучше заранее подсчитать их количество для всего здания. Обычные размеры – 1-2 м, также существуют варианты 1,5 м. Цена капельника будет зависеть от этих данных.

Капельник для металлочерепицы

Капельник для металлочерепицы, установленный правильно, защитит кровлю и увеличит ее долговечность. При выборе следует учитывать, где он будет установлен, какого будет цвета и размера. Важны также толщина листа, вид защитного покрытия, размеры планки.

Сначала монтируется карнизная доска, ее ширина влияет на прочность капельника. Рекомендуются параметры 150х30мм, 100х25/30мм. Мембрана покрытия должна находиться сверху капельника и направлять ручьи воды сначала туда, а потом в водосток. Это придает конструкции герметичность.

Такой вид капельника подходит и для фальцевой кровли.

Капельник для мягкой кровли

Капельник для гибкой кровли предназначается для того, чтобы защищать скат от влияния конденсата и влаги. Устанавливается на слой подкладочных материалов, после чего укладывается битумная черепица.

Куда крепиться капельнику в этом случае? На обрешетку, делается это с помощью оцинкованных гвоздей. Сначала намечается легким ударом место для гвоздя, затем он забивается окончательно.

При выборе мягкой кровли выгодным и эффективным вариантом становится ондулин или ондувилла. Обладающие легким весом и простые в монтаже, они сделают строительство доступным любому владельцу частного дома. Высокий уровень шумоизоляции и защиты от влаги, экологичность, стойкость к химическим веществам являются характеристиками кровельных материалов. Расценки на покрытие вы найдете на официальном сайте.

Капельник для профнастила

На капельник для такой кровли легко устанавливаются уплотнители. Сначала ставят элемент, затем укладывают ленту уплотнителя, убирают с нее защитный слой. Затем укладывают уплотнитель, покрывают снова лентой, прижимают и снимают защиту, и уже поверх этого кладут профнастил.

Карнизная планка (торцевая), цена для металлочерепицы, кровли, изготовление

Карнизная (торцевая) планка- защитный элемент, который монтируется по краям скатов металлочерепицы или других видов кровли. При попадании влаги на древесные конструкции кровли, они с течением времени разрушаются и прекращают выполнять возложенные на них функции, что в последствии потребует дорогостоящий ремонт. Карнизная планка надежно защищает конструкцию кровли из бруса и стропил, предотвращая их намокания. Тем самым продлевает срок службы эксплуатации кровли. Так же планки выполняют функцию отвода воды от фасада дома, отводя ее непосредственно за отмостку или в водосточную систему.

Карнизная планка выполняется из оцинкованной стали с полимерным покрытием, придавая очень гармоничную эстетику внешнего вида здания, демонстрируя законченный совершенный внешний вид. Важно понимать, что торцевая планка должна быть выполнена строго по тем размерам, которые необходимы для конкретного типа строения, по предварительным замерам. Наша компания занимается индивидуальным изготовлением карнизных планок для металлочерепицы по чертежам заказчика, соблюдая градус наклона, размерность полок и полную симметричность каждой планки. Добиваемся мы этого благодаря совершенному оборудованию, станков ЧПУ.

Структурная схема карнизной планки



Разновидности карнизных планок

По конфигурации карнизные планки могут быть выполнены совершенно любой конфигурации по желанию заказчика, но важные части планки имеют однообразный вид, а именно: первая полка (кровельная) должна быть выполнена шириной не менее 100мм для предотвращения протеков воды под кровельный материал, вторая полка (боковая или торцевая) должны полностью перекрывать стропильную боковою часть кровли. Капельник может быть выполнен совершенно любой.

Ниже представлены типовые формы карнизной планки:

Изготовление карнизных планок:

Рассмотрим процесс производство торцевых планок и некоторые правила, применяемые для качественного монтажа карнизных планок на кровлю дома.

Изготовление карнизных планок производится из стали с оцинкованным и декоративно полимерным покрытием. Сталь применяется толщиной от 0,5мм до 1,2мм, исходя из требований норм при строительстве того или иного здания, а также из-за экономической составляющей. Металлообработка заключается в нарубке и гибке листовой стали в соответствии с требуемой конфигурацией, с выдержкой размеров и углов.

На нашем производстве мы используем высокоточное оборудование, что позволяет нам выполнять изготовление торцевых планок в четком соответствии с требуемой конфигурацией, размерами полок с максимально допустимой погрешностью +- 1мм, и со 100% соответствием угла гиба, что позволяет нашим планкам не только отлично выполнять возложенные на них функции, но и очень гармонично придать декоративную составляющую внешнему виду постройки или дома.


Мы выполняем изготовление из кровельной стали с полимерным покрытием любых цветов по палитре RAL. Ниже представлены стандартные позиции цветовой составляющей кровельной стали, которую мы постоянно держим на производстве в достаточном количестве. Что позволяет нам выполнять изготовление планок в кротчайшие сроки.

Стандартные цвета оцинкованной рулонной стали по палитре RAL

У нас вы можете купить карнизные планки по следующей цене

Назначение карнизных планок

Торцевые (карнизные) планки выполняют очень важную роль при монтаже: мягкой кровли, металлокачерепицы,  кровли из профнастила. Можно различить несколько функций:

  • Защита лобовой и карнизной доски - торцевые планки препятствуют проникновению влаги, которая впоследствии может разрушить стропильную систему.
  • Отвод воды от стен здания
  • Декоративная функция - благодаря тому что карнизные планки изготавливаются из стали, имеется возможность придать зданию гармоничный внешний вид, применяя сталь с полимерным покрытием, либо применив ламинирование под какой либо декор.

Монтаж карнизных планок на кровлю из металлочерепицы и профнастила

Существует ряд рекомендаций, при соблюдении которых, можно выполнить качественный монтаж, с наилучшим эффектом защиты кровли от влаги и промокания.

  • Самым основным требованием при монтаже карнизных планок – это проведение качественного замера плоскости. Замеры производятся в нескольких точках кровельной системы, для предотвращения погрешностей.
  • Укладка гидроизоляции. Под карнизную планку, как и под кровлю, необходимо предварительно устелить и закрепить гидроизолирующую мембрану.
  • Укладка планок осуществляется под кровельный материал, что бы торцевая планка полностью урывала гребень кровли, боковая полка планки должна плотно и полностью перекрывать торцевую доску кровли.
  • Нахлест карнизных планок должно выполнятся на расстоянии не менее 50мм
  • Крепеж осуществляется только кровельными саморезами с изолирующей прессшайбой и уплотнительной резинкой. Для эстетики применяются саморезы в цветовом решении металлочерепицы
  • Места стыка и нахлеста герметизируются влагостойкими герметизирующими составами, предназначенных для внешних работ.
  • На углах планки устанавливаются по предварительно вырезанному лекалу, что бы место стыка не попадало на угол.

Заключительным этапом производится осмотр плоскости и выявление плохо загерметизированных мест. Такие места в случае их присутствия дополнительно промазываются герметизирующий составом.



Требуются карнизнные планки из оцинкованной стали, или хотели бы проконсультироваться?

Звоните, телефоны нашего офиса:
+7 (495) 142-55-67
+7 (977) 850-55-67

Пишите
, адрес нашей почты:
[email protected]

На нашем производстве мы изготавливаем различные виды торцевых и карнизных планок, любой толщины стали и цветового покрытия. А так же профессионально выполняем изготовление других видов изделий  по индивидуальным, вашим размерам. Низкие цены, быстрые сроки выполнения работ, доставка материалов!

Предлагаем вашему вниманию другие наши разделы:

Планка карнизная для металлочерепицы - Всё о металлочерепице

Как крепить эти элементы

Производится подшивка доской из шпона передней части основания поверхности. Можно использовать в этих работах профнастил. После этого к стене здания должен закрепляться опорный брус. Он нужен для второстепенной опоры при подшивке карнизного свисания. На систему водостока необходимо поставить кронштейны. Их можно закрепить как на ногах стропил или же на доске карниза. Вслед идет сбор самой карнизной планки. Ее нужно ставить на крепление водостока к карнизной или лобовой доске. Промежуток между саморезами не менее 30-35 см.

Когда эти работы завершены, следует начинать облицовку крыши представленным материалом. После этого необходимо собрать планки торца, водостоки, коньки и примыкающие планки.

Монтаж карнизной и торцевой планок

Карнизная монтажная планка крепится к лобовой доске. Следует заметить, что при этом сама лобовая доска прибивается оцинкованными гвоздями к торцевым частям стропил. Данная деталь имеет стандартные размеры – 100х69х2000 мм

Очень важно, чтобы лобовая доска была максимально правильно расположена

Ее крепление не вызовет затруднения даже у начинающих строителей. Она просто прибивается к лобовой доске гвоздями в шахматном порядке с шагом от 300 до 350 мм.

После того, как первый элемент был установлен, на него прибивается внахлест другой. При этом размер нахлеста должен равняться примерно 10 см. Последняя деталь аккуратно отрезается по размеру.

Монтаж этого элемента для мягкой кровли ничем не отличается от установки его при использовании в качестве кровельного материала металлочерепицы. Не стоит забывать о том, что к монтажу этого элемента можно приступать только после установки для водосточной системы.

После установки этой важной защитной детали можно переходить к укладке кровельного покрытия.
Торцевая монтажная планка – важный элемент, к ее монтажу можно приступать только после укладки кровельного покрытия. Этот элемент точно также, как и предыдущий, имеет стандартные размеры – 134 или 145 мм на 2000 мм

Он монтируется выше обрешетки примерно на высоту одной волны металлического профиля. Его крепление осуществляется при помощи саморезов сверху и сбоку. Верхний саморез прижимает деталь к волне профнастила.

Следующая деталь будет укладываться с нахлестом в 50 см и выравниваться относительно кровельного покрытия и только после этого фиксироваться окончательно. Для повышения герметизации встык между покрытием и деталью можно уложить слой какого-либо утеплителя.

Планка примыкания и ее монтаж

Другое название этой детали – прижимная планка. Она монтируется после укладки кровельного покрытия и установки ветровой планки.

Предназначена она для механической фиксации ендового ковра на вертикальной поверхности, а также иногда применяется для достижения герметичности в области примыкания кровли к дымоходным трубам. Ее установка – это завершающий этап на пути монтажа крыши.

Она устанавливается, когда уже уложена металлочерепица и закреплена ветровая защитная деталь. Ее предназначение заключается в механической фиксации ендового ковра на расположенной вертикально поверхности.

Она также используется при создании герметичности в местах примыкания кровли к печным трубам либо вентиляционным каналам. Установка этого конструктивного элемента – это заключительный этап монтажа крыши.

Карнизная планка, как и все остальные защитные конструктивные элементы крыши, необходима для обеспечения максимальной надежности будущей кровли. Не следует экономить на приобретении этих конструктивных элементов, так как их несвоевременная установка обойдется куда дороже.

Это нужно знать:

  • Фронтон своими руками
  • Устройство ендовы
  • Как утеплить крышу дома изнутри

Ветровая планка для металлочерепицы. Планка ветровая установка

February 27, 2014

В широком смысле планка ветровая представляет собой деревянную доску или металлический профиль определенной конфигурации. Ее обычно устанавливают для того, чтобы закрыть торцевые отверстия, которые могут остаться между досками обрешетки кровли. Если не закрывать эти отверстия, то в них дуете ветер, который выхолаживает чердачное помещение. Подобное проветривание очень полезно для сеновала, однако для жилого дома — не очень.

Существует множество вариантов установки ветровой планки, однако стоит рассмотреть тройку наиболее часто встречающихся. Далее о них.

Использование инструмента

При работе с шуруповертом не стоит заворачивать шурупы на больших оборотах, правильнее будет работать на самых минимальных. При необходимости лучше ослабить крутящий момент, иначе с бока торцевой планки будет вид не очень привлекательный, так как она станет напоминать морские волны. Процессу крепления неизбежно будут сопутствовать царапины. Их лучше всего закрашивать краской из баллончика. В противном случае у металла начнутся коррозийные процессы уже на следующий год. Тут только одна сложность – угадать оттенок как можно точнее. Иначе подкрашенные места будут выглядеть очень странно.

Назначение доборной планки

Карнизный элемент нужен для защиты кровли от осадков и насекомых. Кроме этого, эта деталь важна для эстетической привлекательности крыши и целостности образа. Планка устанавливается после выполнения обрешетки.

Основные функции этого элемента состоят в следующем:

  • Во время сильного ливня и таяния снегового покрова карнизная планка надежно защищает лобовую доску от намокания.
  • Карнизная доборная деталь нужна для защиты от влаги подкровельного пространства и стропильной системы крыши.
  • Без этого добора крыша смотрелась бы незавершенной, были бы видны непривлекательные элементы стропильной системы и гидроизоляции. Именно поэтому можно утверждать, что карнизная планка нужна и с эстетической точки зрения.

Монтаж

Когда запасена в нужном количестве планка торцевая для металлочерепицы и приготовлены все инструменты, можно переходить непосредственно к установке. Монтаж торцевой доски для металлочерепицы проводится в следующей последовательности:

Все работы по креплению ветровой планки проводятся после укладки кровельного материала. При этом также должна быть проведена установка карнизов. Это необходимо для того, чтобы ветровая планка для металлочерепицы полностью перекрывала все образовавшиеся щели.
Монтаж торцевых досок начинается с крепления деревянного бруса. Он необходим для того, чтобы планки держались более надежно. Деревянный брус берется с сечением 40 на 40 миллиметров. Его прибивают к торцу обрешетки. При этом не стоит забывать, что все деревянные элементы необходимо предварительно обработать антисептиком и средством предохраняющим материал от возгорания. Сам брус крепится к обрешетке с помощью саморезов или гвоздей.
Далее делается «примерка» ветровой планки. При этом необходимо добиться полного перекрытия всех щелей. Сделать так, чтобы планка заходила на металлочерепицу и закрывала брус-основание. После этого делаются нужные отметки, и подгоняется сама торцевая доска до нужных размеров.
После «примерки» можно монтировать ветровые панели к брусу. Крепление производится с помощью саморезов. Ветровые планки для металлочерепицы монтируют сверху вниз, от конька к карнизу. При этом нельзя забывать про нахлест

Он, как уже говорилось выше, должен составлять минимум пятнадцать сантиметров.
Особое внимание стоит уделять и самому способу крепления ветровых планок для металлочерепицы. Необходимо добиться прочного соединения

Саморезы должны вкручиваться по бокам и сверху. Их количество будет зависеть от длины самой планки. При этом расстояние между саморезами не более 20-30 сантиметров.
После того, как все ветровые планки для металлочерепицы установлены на своих местах, необходимо загерметизировать все стыки. Для этого можно использовать кровельный герметик или уплотнитель на самоклеющейся основе. На нижний край ветровых планок устанавливают заглушки, которые также закрепляют при помощи саморезов.

На этом монтаж торцовых досок закончен

Очень важно не спешить и соблюдать все требования технологии. Для большей надежности и увеличения срока службы саморезов их шляпки закрашивают при помощи ремкомплекта

В этом случае места крепления не будут подвергаться коррозии, а значит, и ветровые планки прослужат гораздо дольше.

Как видно монтаж не столь сложный. С креплением ветровых планок под металлочерепицу может справиться практически любой. Главное – это старание и аккуратность. И тогда ваша крыша будет надежно защищена и прослужит не один десяток лет.

Видео по теме:

Технические характеристики

Ветровые планки представляют собой тонкие листовые изделия простой формы. Применяются они практически для любых видов кровельных систем. Надежность такой продукции зависит в большинстве случаев от материала, из которого ее получают. Сегодня на рынке представлено несколько видов планок.

Металлические

Зачастую изготавливают их из тонколистовой стали. Данный материал легко поддается обработке. Получают планки на специальных прокатных станках, способных придавать им нужную форму. Иногда на рынке можно встретить варианты из алюминия. Они не пользуются популярностью, так как этот металл довольно дорогой. Металлические защитные системы плохо противостоят воздействию влаги, поэтому их все покрывают специальными защитными красками и растворами.

Пластиковые

Основным сырьем для изготовления ветровых планок является поливинилхлорид. Он отличается высокой стойкостью к ультрафиолету. При этом материал оптимально легкий. Но пластик не так долговечен, как металл, он не способен выдерживать высокие нагрузки. К таким системам не рекомендовано крепить тепловые кабели, так как при перепадах температуры поливинилхлорид постепенно теряет свои первоначальные свойства.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

  • Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
  • Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
  • Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ассортимент фасонных доборных элементов для профнастила

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Стандартные размеры фасонных доборных элементов

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

Технология монтажа карнизной ветровой планки

Установка ветровой планки

Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.

Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.

Порядок установки торцевой планки будет следующим:

  1. Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
  2. Производится крепление планки сверху, к верхнему торцу доски.
  3. Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.
  4. Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
  5. Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
  6. Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.

Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.

  • Металлочерепица: её преимущества и недостатки
  • Ондулин или металлочерепица — что лучше…
  • На что основываться при выборе кровли —…
  • Что выбрать: ондулин или профнастил?
  • Различные способы гидроизоляции кровли
  • Керамогранит его назначение и применение

Монтаж ветровой планки вариант первый

Доски обрешетки, которые выступают за плоскость фронтона, следует обшить снизу карнизными досками. Чаще всего толщина их составляет 25-30 миллиметров. Предварительно доски обрешетки следует отпилить так, чтобы на всей протяженности карниза они выступали на одинаковое расстояние. То есть используется натянутый шнурок от конька до карниза, по которому отмечается интересующее расстояние. Излишки потом отпиливаются.

Далее крыша накрывается кровельным материалом, а потом планка ветровая прикручивается посредством саморезов или прибивается гвоздями. Крепление осуществляется по паре линий: первая проходит посередине торцов досок обрешетки, а вторая – посередине крайней доски карниза, которая подшивается. Все это делается для того, чтобы исключить вероятность коробления ветровой планки от атмосферных воздействий. Это иногда случается, если крепеж размещается по одной линии.

Планка ветровая своим верхом должна быть установлена максимально плотно к кровельному материалу. Достаточно часто такие доски снабжаются резьбой для украшения дома. Узор проходит по низу доски.

Функции ветровой и карнизной планок, материалы

Все крыши, в большинстве случаев, по контуру обшиваются лобовой и торцевой досками. Это делается как для формирования единого кровельного пирога, так и для предотвращения попадания влаги под финишное покрытие крыши, задувания ветра, способного при больших порывах оторвать его от обрешетки, и даже препятствования гнездованию птиц и заселению подкровельного пространства животными типа куниц. Ветровая и карнизная планка, в свою очередь, защищают эти доски от затекания влаги под них и отвод воды на их поверхности, чем радикально увеличивают срок службы. Иногда вместе с ветровой и карнизной ставят также так называемую лобовую планку, чтобы доска была полностью защищена металлом.

Ветровую планку для профнастила часто также называют торцевой – по месту ее крепления на крыше. Карнизная и ветровая планки имеют слегка отличную друг от друга конфигурацию, но выполняются, как правило, из того же материала, что и настил кровли. Большинство производителей изначально имеют в ассортименте своей продукции стандартные доборные элементы, во всяком случае, к основным цветам кровельных профлистов. Или, если вы выберете нестандартный цвет, они смогут изготовить их вам под заказ. То же касается и случаев с нестандартными размерами этих планок. Также большинство крупных строительных магазинов торгуют гнутым металлическим профилем основной цветовой гаммы, который может быть использован в качестве ветровой и карнизной планок.

Большинство видов профнастила для крыш и доборных элементов для них изготавливают из оцинкованного металла и покрывают полиэстеровым или пластизолевым покрытием. Иногда с добавлением базальтовой крошки или каменной присыпки.

Как крепить карнизную планку

Любое изделие, в независимости от его качества, будет работать на полную «мощность» только в том случае, если его установка произведена правильно. То же самое касается и рассматриваемого в статье доборного элемента. Монтаж карнизной планки металлочерепицы производится с учетом следующего:

  • все работы по установке карнизной планки осуществляются после монтажа лобовой доски. Это делается при помощи оцинкованных гвоздей или саморезов. Лобовая доска крепиться к торцам стропил. При этом нужно добиться ровной поверхности, в этом случае вы облегчите свою дальнейшую работу;
  • следующим шагом будет обшивка лобовой поверхности шпунтовой доской. Если есть желание и возможности, то в данной работе можно использовать сайдинг или профлист;
  • после этого специалисты рекомендуют на стену дома установить деревянный брус. Он будет служить страховочной опорой, которая поможет осуществить монтаж карнизной планки;
  • дальнейшая работа будет зависеть от того, оборудована ли ваша крыша системой водостока. Если так и есть, то производит крепление кронштейнов, которые будут удерживать желоба и трубы. Как правило, их монтируют к торцам стропильных ног. Но можно делать это и непосредственно к лобовой доске;
  • после этого производится крепление карнизной планки металлочерепицы. Делать это можно с помощью кровельных гвоздей или саморезов. Монтаж производится с шагом в 20-30 сантиметров. При этом гвозди или саморезы располагают в шахматном порядке;
  • нельзя, чтобы между карнизными планками оставался зазор или они были уложены встык. Для лучше защиты доборные элементы монтируют внахлест. Каждая следующая планка должна заходить на предыдущую минимум на 3-5 сантиметра. Нахлест делается в сторону стока.

После всех этих работ можно приступать к укладке металлочерепицы. Но делать это нужно аккуратно, чтобы не повредить защитный слой карнизной планки. Особенно это касается недорогих оцинкованных изделий. В противном случае этот доборный элемент не будет служить столько, сколько ему «положено».

Особое внимание при монтаже кровельного «пирога» стоит обратить на гидроизоляционную пленку. Ее все специалисты рекомендуют укладывать под металлочерепицу

Этот защитный слой должен заходить на карнизную планку. В этом случае, влага в виде конденсата будет свободно стекать с крыши. При этом пленка гидроизоляции не должна выходить за пределы металлочерепицы. Этот материал может быстро выйти из строя под воздействием ультрафиолетового излучения солнца. Поэтому он должен быть полностью укрыт под кровлей.

Видео по теме:

Размеры карнизной планки небольшие, поэтому работать с ними легко. Но все-таки довольно часто необходимо резать изделие на более короткие части. В этом случае не рекомендуется использовать механические средства, например, болгарку. Такую работу лучше осуществить ножницами по металлу. Таким способом вы не повредите защитный слой. То же самое относится и к резке металлочерепицы.

Еще один нюанс касается резки карнизной планки. При производстве все ее стороны защищены от коррозии. Но если вы производите срез, то металл будет открытым. Чтобы избежать ржавчины следует место разреза покрыть специальным составом. Его можно приобрести вместе с металлочерепицей и другими доборными элементами у одного производителя.

Какие советы дают профессионалы при монтаже ветровой планки

Во время кровельных работ вы будете вынуждены постоянно передвигаться по крыше. Запомните: нельзя ходить или даже наступать на листы, которые ещё не установлены. А ноги можно ставить только в те места, которые придерживаются опорами. Также перед работой нужно очистить рабочую поверхность от строительного мусора.

Для крепления профнастила или торцевых элементов следует применять шурупы с широкими шляпками. Чтобы сохранить материал в целости продольный разрез следует производить специальными ножницами для металла, а поперечный – лобзиком. Для избегания вздутий в местах креплений шурупы не следует закручивать до упора.

Подводя итоги, торцевую пластину не сложно установить, если изучить порядок и правила работы. При правильно установленной кровли крыша постройки хорошо покажет себя в будущем, а также сделает её более красивой, привлекательной. А все необходимые материалы продаются в строительных магазинах, например, в metprof-vrn.ru. Любая металлическая кровля по своему устройству требует наличие этого устройства. В первую очередь, она защищает дом от дождя и других осадков, а так же от сильных воздушных потоков.

С ней крыша вашего здания будет выглядеть законченной, а также даст вам возможность установить софиты. Она сделает их соединение максимально эффективным. Пластины различаются по материалам, из которых они производятся.

Перед укладкой уделяется внимание обрешётке вашего дома. Она необходима для того, чтобы кровля была долговечной

Если рассчитать всё правильно, то лист будет равномерно нагружен и не прогнётся под тяжестью осадков. От того, кокой профнастил используется, зависит и шаг обрешётки. Для одного вида она должна быть сплошной, а для другого – с промежутками. Сама планка прикручивается к ветровой доске с помощью специальных саморезов. Монтаж всегда следует начинать с самого низу.

Как происходит монтаж

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:

  • Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
  • Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;
  • Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

  • При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
  • Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Смотрите видео по теме:

Как установить торцевую планку

Уже после того как кровельные листы уложены, выполняется монтаж ветровой планки.

Как крепить элемент:

  • прежде всего, устанавливается лобовая доска, на которую крепится торцевая планка;
  • на высоте гребня волны ближайшего листа, при полностью перекрытом углу торца;
  • фиксация осуществляется по бокам и сверху винтами. Саморезами сверху крепят к планке уже установленный ранее лист черепицы за волну;
  • во время наращивания элемента проводится нахлест от 5 до 10 см, что весьма удобно, так как подрезать такую защиту можно на любые доли;
  • все стыки герметизируются;
  • между свесами выдерживается шаг, но в пределах 200 мм;
  • в случае наличия или несвоевременного выявления некоторых перекосов или других дефектов кровли, с помощью торцевых планок и часто стараются скрыть;
  • после монтажных работ элементы из древесины обрабатываются антисептическим веществом.

Последовательность действий очень важна, чтобы предотвратить подтекание системы.

Немаловажна и декоративная роль данного элемента, потому устанавливайте по необходимости заглушки торцевой планки в нужных местах.

Ветровая планка обязательно должна перекрывать гребень кровли, иначе под покрытие попадет вода. Чтобы это предотвратить, дополнительно перестраховываются, выполняя отбортовку края листа.

Стоит упомянуть, что отсутствие установленных ветровых планок весьма негативно скажется не только на самой крыше, но и на здании в целом.

Неправильно установленный ветровой элемент при сильном ветре или осадках не может полноценно выполнять свою протекторную функцию. Как итог, поврежденные листы, в конструкцию крыши попадают сквозняк, влага и пыль.

Каждый сезон нужно осматривать планки, проверяя на герметичность и при необходимости заменять.

В целом при средних климатических условиях по Федерации планка из оцинкованной стали прослужит около 50 лет, но при несоблюдении техники монтажа или эксплуатации уже через 10 лет вы заметите коррозию на материале

Потому очень важно выдерживать технологию, а если вы сомневаетесь в своих силах, лучше пригласите специалиста и будьте уверены в итоге

Что такое капельник или карнизная планка

Стандартный капельник идет толщиной от 0,4 до 0,5 мм, из стали, которая защищена цинком или алюмоцинком. Дополнительно поверх современные производители еще наносят дополнительный защитный антикоррозийный слой из фосфата и обрабатывают грунтовкой. В качестве финишного слоя уже наносят полимерное покрытие и лак.

Для крыши из металлочерепицы капельник выполняет сразу несколько важных функций:

  • Гидроизоляция. Карнизная планка отводит влагу от стен и обрешетки, защищает их от грибка, мха и наледи, а также предупреждает размытие строительных растворов.
  • Эстетично. Капельник закрывает торцы крыши, чем значительно улучшает внешний вид здания и придает дому завершенный вид.
  • Шумоизоляция. Капельник отражает звуковые волны, и уменьшает шум от грохающих металлических деталей во время сильного ветра.
  • Ветрозащита. Капельник уменьшает подъемную силу ветра на кровельное покрытие. Другими словами, эта планка защищает крышу в сильный ураган, когда ветер способен сорвать ее. А крыша из металлочерепицы все-таки обладает некой парусностью.

К слову об эстетичности. Чаще всего капельник подбирают по цвету металлочерепицы точь-в-точь, чтобы он не выделялся на фоне всей крыши. Но все чаще современные дизайнеры рекомендуют брать его совсем другого оттенка, даже контрастного, чтобы подчеркнуть стиль дома красивым акцентом.

Такой метод вносит хоть какое-то разнообразие в дизайн металлической крыши, которая уже слегка поднадоела в больших городах.

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

  1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
  2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

  1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
  2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

Для заполнения зазора можно применять следующие виды уплотнителя:

  • универсальный самоклеящийся;
  • универсальный саморасширяющийся (ПСУЛ).

Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

  1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
  2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.
  1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

Функции элементов

Итак, ветровые планки выполняют две функции:

  • Защитная. Главная задача — это предотвращение проникновения под кровлю влаги и ветра. Повышенная влажность является причиной того, что деревянный каркас отсыревает и начинает гнить, что ускоряет износ крыши. Из-за ветра же, который дует в мансардное помещение, возрастают расходы на отопление.
  • Декоративная. Возможность эстетично обшить лобовую планку и замаскировать стропильную систему. Планки подбираются в тон к цвету черепицы, благодаря чему скаты смотрятся гармонично и целостно.

По утверждению опытных мастеров, комплектующие можно сделать своими руками. Для изготовления ветровых планок берется листовой металл толщиной 0,4−0,5 мм. Но очень большой минус заключается в том, что «самоделки» имеют не особо аккуратный вид.

Список источников

  • planken.guru
  • youspec.ru
  • stroy-podskazka.ru
  • kryshagid.ru
  • stroykrishu.ru
  • beton-stroyka.ru
  • arbolit.org

Декоративные планки из пенополистирола

US $ 1.20 - 1,66 доллара США / Кусок | 2000 шт / шт (минимальный заказ)

Материал:
Пенополистирол
Цвет:
,Карниз прокладки карниза гипса Пу карнизов поп

пластиковый для потолка и стены

Молдинги коронки из полиуретана, простой дизайн

Материалы из полиуретана, 100% БЕЗ ХФУ

Легкий вес, простота транспортировки и установки

Водонепроницаемость, европейский стиль.

Размер: 240 см x 8,8 см x 9,5 см,

Ширина: 12,9 см

Профиль компании

наше преимущество

выставка сертификации

выставка

FAQ:

Q: Вы торговая компания или производитель?

A: Мы являемся производственной и экспортной компанией с многолетней честной репутацией.
Q: Как обеспечить качество вашей продукции?
A: ISO9001, ISO1400, CE, строгий общий контроль для контроля сырья, производственного процесса и конечной продукции.
Q: Как мы можем узнать вашу цену?
A: Пожалуйста, пришлите нам свой запрос и сообщите нам свой ежемесячный спрос
Q: Какова ваша политика в отношении образцов?
A: Мы можем предоставить небольшие образцы, если у нас есть готовые детали на складе, образец может быть бесплатным, но мы ценим, что клиенты могут оплатить курьерские расходы.
Q: Каковы ваши условия оплаты?
A: T / T 30% в качестве депозита и 70% до доставки.или аккредитив по предъявлении.
Q: Каковы ваши условия доставки?
A: EXW, FOB, CFR, CIF,
Q: Проверяете ли вы все свои товары перед доставкой?
A: Да, у нас есть 100% тест перед доставкой.
Q: Как долго вам нужно время доставки?
A: 30-35 дней после подтверждения заказа.
Q: Как вы решаете проблему с вашими продуктами?
A: Пожалуйста, пришлите нам фотографии и подробную информацию о проблеме качества, мы проанализируем и предоставим вам наш комментарий и предложенное решение.

Свяжитесь с нами

,

Британский гипсовый карниз, шаблон для ковочных полос 135 Заводские поставщики

Влагостойкий карниз из гипса FA309

Использование продукта

Сопутствующие товары

Наши услуги

Влагостойкий гипсокартон

03

Gypsum Cornice FA309

4yps Гипсокартон, гипсокартон, гипсокартон

,

дизайнов интерьера красивый орнаментальный гипсовый карниз / декоративный потолочный карниз

Белый гипсовый карниз из гипса

Гипсовый карниз очень популярен в отделке. Они умные, шикарные. Большие здания часто украшают угловые линии, световые панели, противопожарные углы, римские колонны, кронштейны и цветочные уголки и т. Д. Гипсовые угловые линии имеют особые характеристики: огнестойкость, антиферментность, влагу, коррозию и звукоизоляцию, это первый идеальный зеленый материал для современной отделки.

1 * 20'FCL Детали упаковки для стандартной длины 2440 мм

ширина MM KGS / PCS PCS / BAG 23 / BAG

05 СУМКА

CTNS / 20GP PCS / 20GP ТОНН / 20GP
94 2.6 6 15,6 1332 7992 20,7
116 2,7 2,7 9000 1250 7500

20,2

125 3.7 6 22,2 935 5610

20,7

Образцы: 0003

1. Высокое качество: наша продукция на 100% изготовлена ​​вручную. допуск по толщине менее 0,1-0,5 мм.

2. Затухание звука: Затухание звука составляет 32 дБ.он способен снизить шум внутри.

3. Отличный внешний вид : в сочетании со многими модными дизайнами, создавая хорошую атмосферу, естественную, гармоничную, роскошную или высокохудожественный.

4. Широко используется: Его можно использовать для многих приложений, таких как окружение окон, линия карниза.

5. Влагостойкость: Это позволяет очень хорошо контролировать влажность воздуха в помещении, регулировать влажность в помещении и повышать комфорт.

6.Длительный срок службы: Мы кладем внутрь стекловолокно. Это может сделать гипсовый потолок деформацией, высокой прочностью, износостойкостью.

7. Области применения: элитных жилых вилл, конференц-залов, клубов, развлекательных клубов, отелей, баров и т. Д.

8. Художественный: Рисунок поверхности четкий, реалистичный, трехмерный чувство сильное.

9. Продам: Наша фабрика является производителем строительных материалов с более чем десятилетней историей.Наши продукты хорошо продаются как дома, так и за рубежом.

Детали:

6

100280

900

100280

90

900

902 80

6

Размер

/ 20GP

вес /
20GP

упаковка

Ремейки

в пределах
10026

8000

20T

сужается с полиэтиленовым мешком
,
и также
по мере необходимости

100-120

2300/2440

6

7000-8000

20T

120 в том числе
-120

2300/2440

6

5500-6000

20T

95

6

-160

2300/2440

6

5000

18T

3

000 в т.ч. -180

2300/2440

3000-4000

18T

в том числе
200

0

0

Производство:

Добро пожаловать всем покупателям со всего мира

9000 в любое время связаться с нами

Спасибо! Хорошего дня!

,
