Ветровая планка для ондулина — Кровля и крыша



Монтаж кровли Ондулин. Как правильно установить ветровые планки

Кровля Ондулин состоит из битумных листов Ондулин Смарт (DiY, Компакт) и доборных элементов, выполненных в одном стиле и по общей технологии. Все доборные элементы конструктивно адаптированы для монтажа на волнистые листы, имеют оптимальные размеры и окрашены в традиционные цвета. Использование доборных элементов делает кровлю Ондулин более надежной и функциональной.

Ветровая планка – один из конструктивных элементов, входящих в состав кровли. Она используется для оформления фронтонных свесов щипцовых крыш и выполняет следующие функции:

– защищает кровлю от разрушения при сильном боковом ветре;

– защищает обрешетку от намокания, предотвращает появление гнили и плесени;

– предотвращает задувание снега, дождя и пыли под кровлю;

– повышает эффективность системы вентиляции подкровельного пространства;

– улучшает внешний вид кровли Ондулин.

Ветровые планки (щипцовые элементы) устанавливаются на последних этапах монтажа ондулина и закрепляются на ветровой доске и обрешетке. Установка производится в следующей последовательности:

– монтируется обрешетка под ондулин;

– на торце обрешетки закрепляется ветровая доска. Верхняя грань ветровой доски должна быть выше уровня обрешетки на 35 мм;

– в местах расположения крайних волн ондулина параллельно ветровой доске монтируются две рейки сечением 25х30 мм (20х40 мм) – к ним будет крепиться ветровая планка. Чтобы не ошибиться, следует заранее приложить лист ондулина к ветровой доске, завести бруски под крайние волны, отметить их точное положение, после чего закрепить;

– выполняется монтаж ондулина, при этом две крайние волны у ветровой доски должны остаться незакрепленными;

– монтаж ветровых планок ведется снизу вверх. Планки укладываются с перекрытием 15 см и крепятся с шагом 31 см. Гвозди вбиваются попарно: 2 шт. в ветровую доску и 2 шт. в обрешетку (по 1 гвоздю в волну). Для крепления 1-й ветровой планки требуется 12 гвоздей.

Существует еще один способ монтажа ветровых планок: параллельно основной обрешетке под ондулин устанавливаются короткие брусья для крепления ветровых планок. Они монтируются с шагом 31 см, выравниваются по торцам основной обрешетки и закрепляются на 2-х стропилах. Сечение дополнительных брусьев должно быть таким же, как у обрешетки под ондулин.

При таком способе монтажа бруски под крайние волны ондулина не устанавливаются, а ветровые планки крепятся к брусьям основной и дополнительной обрешетки.

Установка ветровых досок, монтаж ондулина и ветровых планок производится в той же последовательности, что и в первом варианте.

Пиломатериалы, используемые для изготовления ветровых досок и брусков дополнительной обрешетки, должны пройти обработку антисептическим и огнезащитными средствами, и высушены.

Монтаж кровли Ондулин

При монтаже кровли Ондулин ветровая планка крепится к ветровой доске и обрешетке. Для крепления ветровой планки используются кровельные гвозди для ондулина.

Источник: www.onduline.ru



Ветровая планка металлическая под кровлю Ондулин

Торцевая (ветровая) планка защищает кровлю по фронтону от ветровой нагрузки, разбалтывания крепежа и попадания влаги. Применятся как для мягкой кровли, так и для кровли из металлочерепицы. При монтаже, планка должна обязательно перекрывать верхний гребень волны металлочерепицы, во избежание попадания воды под кровлю.

Ветровая планка устанавливается на боковых торцах двухскатной кровли. Монтаж планок начинают от низа плоскости к коньку, их укладывают с нахлестом друг на друга не менее 100 мм. У гребня кровли торцевые планки подрезают по длине. Крепление выполняется кровельными шурупами с шагом 1м в верхний гребень кровельного листа и к ветровой доске. Торцевая планка должна перекрывать верхний гребень волны кровельного листа.

Ветровые планки++ , изготавливаются из оцинкованой стали с покрытием полиэстер.

Металлические доборные элементы имеют ряд преимуществ по сравнению с битумными комплектующими Ондулин. Они легче укладываются т.к. имеют длину 2 метра (меньше расстояния уходит на нахлест), на кровле выгледят богаче и аккуратнее благодаря своей жесткости и специальному полимерному покрытию и при этом имеют более низкую стоимость.

Ветровая планка устанавливают на торец – боковую часть ската. Она защищает края крыши от влаги и ветра.

Торцевая (ветровая) планка защищает кровлю по фронтону от ветровой нагрузки, разбалтывания крепежа и попадания влаги. Применятся как для мягкой кровли, так и для кровли из металлочерепицы. При монтаже, планка должна обязательно перекрывать верхний гребень волны металлочерепицы, во избежание попадания воды под кровлю.

Ветровая планка устанавливается на боковых торцах двухскатной кровли. Монтаж планок начинают от низа плоскости к коньку, их укладывают с нахлестом друг на друга не менее 100 мм. У гребня кровли торцевые планки подрезают по длине. Крепление выполняется кровельными шурупами с шагом 1м в верхний гребень кровельного листа и к ветровой доске. Торцевая планка должна перекрывать верхний гребень волны кровельного листа.

Ветровые планки, изготавливаются из оцинкованой стали с покрытием полиэстер, длиной по 2 метра.

Ондулин – кровельный битумный лист высокого качества. Производитель Польша.Достоинством кровельных листов Ондулин является их прочность и долговечность. Кровля из ондулина способна выдерживать значительную снеговую нагрузку и ураганный ветер. Ондулин не содержит вредного для здоровья асбеста и изготавливается из экологически чистых материалов. в трех цветовых вариантах:коричневый (шоколадный),красно-коричневый (спелая вишня) и зеленый. Комплектующие к нему (конёк, ендова, чипцовый элемент и гвозди) также в трех цветах. В продаже имеются так же металлические комплектующие под три этих цвета. Размеры листа 2м.* 0.95. Полезная площадь листа на кровле средней сложности 1,6 кв.м.Комплектуем заказы при необходимости паро и гидро пленками, водосточной системой и утеплителями (влияет на скидки). Производим бесплатный расчет кровли. Гибкая система скидок. Есть возможность доставок по Минску и по РБ.

· Биологическая устойчивость к воздействию грибка, бактерий и микроорганизмов,

· Химическая стойкость к воздействию кислот и щелочей,.

· Устойчивость к воздействию газов, стойкость к бензину и дизтопливу.

· Экономичность, удобство, возможность быстрого выполнения кровельных работ и большая долговечность делают этот материал универсальным кровельным решением в строительстве.

Ветровая планка металлическая под кровлю Ондулин — Каталог

Ветровая планка металлическая под кровлю Ондулин Торцевая (ветровая) планка защищает кровлю по фронтону от ветровой нагрузки, разбалтывания крепежа и попадания влаги. Применятся как для мягкой

Источник: u-dacha.by



Что такое торцевая планка для ондулина?

Хотим провести монтаж ондулина самостоятельно. Интересует данный вопрос: что же такое торцевая планка для ондулина?

Скорее всего вы имеете ввиду такой материаль для ондулина, как щипец.

Его длина 110 см ( из них полезная 95 см ).

Цвета, так же как и у листов ондулина: красный, коричневый, зеленый и черный ( сланец).

Щипец нужен для оформления конечной отделки фронтонов кровли ондулин.

А также для оформления ребра кровли.

Для оформления щипца ( фронтона ) потребуется:

• ондулин
• ветровая доска
• гвозди ондулин
• бруски для крепления щипца
• щипцовый элемент ондулин ( щипец )

Торцевая планка это доборный элемент кровельного покрытия, в данном случае ондулина.

Крепится с торца (отсюда и название) свесов кровли, непосредственно к ветровой доске.

А именно для ондулина, говорит о том что даный элемент (доборный) изготавливается из такого же материала как и сам материал (ондулин), то есть основа это битумный материал и плюс ко всему окрашен, на производстве, в “родные” цвета ондулина, красный, коричневый, зелёный и.т.д.

Получается что эта самая торцевая планка (щипец, второе название, или щипцовый профиль, что одно и тоже)

Главное предназначение торцевой планки (это помимо придания кровли законченного вида, эстетическая составляющая, другими словами) это защита утеплителя, обрешётки и иного под кровельного материала от влаги ветра и.т.п, защита с торца.

На самом деле торцевая планка – это карнизная система, состоящая из карнизной планки, торцевой планки и ветровой доски. Все это вкупе очень дополняет внешний вид кровли и может показаться, что единственная задача этой системы: ее декоративная роль. Однако, это не так. Система эта, обрамляя кровлю, служит гарантом ее крепости. Типа, как рамка для фотографии.

Что такое торцевая планка для ондулина?

Что такое торцевая планка для ондулина? Скорее всего вы имеете ввиду такой материаль для ондулина, как щипец. Его длина 110 см ( из них полезная 95 см ). Цвета, так же как и у листов ондули…

Источник: www.remotvet.ru



Ветровая планка на разных типах кровельного покрытия – особенности монтажа и устройства

Все чаще в качестве кровельного материала потребители выбирают профнастил или металлочерепицу. Они просты в использовании, не потребуют от вас особых навыков при монтаже. Но так как материал достаточно легкий, то он может легко деформироваться под действием сильных порывов ветра. Чтобы этого не произошло необходимо установить ветровую планку на крышу. Которая будет защищать подкровельное пространство от попадания атмосферных осадков и мусора.

Ветровая планка относится к доборным элементам кровли, которые устанавливают на завершающем этапе устройства крыши. Данное приспособление позволяет минимизировать воздействие сильных боковых порывов ветра, а также защитить подкровельное пространство от попадания насекомых, птиц, сухой листвы, образования грибка, появления мха и выветривания. Кроме того, такая конструкция позволяет создать особый микроклимат под крышей, не зависимо от того какой кровельный материал используется при этом.

Основные разновидности

Ветровая планка устанавливается по всему периметру кровли. В зависимости от ее расположения выделяют:

фронтонная – защищает боковые свесы крыши, чтобы осадки не попади под скат кровли;

карнизная – монтируется непосредственно по краю крыши, перед водостоком;

коньковая – соединяет между собой два ската кровли.

Ветровая планка должна быть изготовлена из того же материала что металлочерепица, профнастил, либо можно использовать в качество более дешевого аналога листы оцинкованной стали.

Размеры планки

Ветровая планка относится к дополнительным кровельным элементам, поэтому ее необходимо заказывать дополнительно у производителей металлочерепицы, профнастила. Расчет производят в соответствии с параметрами. Планка выпускается производителями кровельных материалов стандартного размера – 2 метра. При этом эффективная длина составляет 1,9 метра, а ширина – 90х150 или 40х60 мм.

Узкие планки используют при обустройстве плоских крыш, где кровельный материал не имеет волны. Во всех остальных ситуациях используют планку широкого размера.

Монтаж ветровой планки профнастила

Процесс установки ветровой планки можно произвести самостоятельно по окончанию укладки основного кровельного покрытия. Предварительно делается расчет необходимого количества материала учитывая эффективный размер материла. Процесс установки начинается с торцевой стороны, где к обрешетке крыши крепится доска, на которую и будет непосредственно устанавливаться торцевая планка. Для крепления используют специальные саморезы, которые располагают на расстоянии 40 см друг от друга. Укладывают материал внахлест, при этом монтаж производят снизу-вверх.

Важно: размеры планки должны быть одинаковыми по всему периметру кровли, в противном случае конструкция не сможет выполнять возложенные на нее обязательства, а именно предотвращать деформацию материала и обеспечивать надежную защиту от влаги.

Важно: по краям планок необходимо устанавливать специальные заглушки, а все стыки дополнительно обрабатываются герметикам.

Установка фронтонной планки на крыше, покрытой металлочерепицей

Прежде чем приступить к установке фронтонной планки, необходимо произвести установку всей металлочерепицы, карнизов и водостоков. Монтаж торцевой планки осуществляют на одну волну выше от уровня обрешетки. Для лучшей герметизации используют специальный уплотнитель. Крепление осуществляется саморезами, которые соединяют между собой планку и металлочерепицу, тем самым делая карниз на фронтоне более прочным. В среднем уровень нахлеста равен 50 см.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют “еврошифером”. Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Установка ветровой планки для мягкой кровли

Прежде чем приступить к монтажу торцевой планки на мягкой кровли необходимо проделать ряд подготовительных работ. Планка для карниза должна быть установлена прежде чем закрепят крюки для водостока. Торцевая планка может быть установлена только, после того как будет уложен весь кровельный материал. И представляет собой лист оцинкованной стали покрытый для защиты слоем полимера.

Важно: следует уделить особое внимание перекрытию углов, чтобы получилось единое целое.

Декор в оформлении планок

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

Ветровая планка — размеры, монтаж ветровика на крышу

Ветровая планка – назначение, разновидности. Основные этапы монтажа торцевой планки на кровлю из металлочерепицы, профнастила, ондулина. Установка ветровой планки на мягкой кровле

Источник: www.stroy-krov.ru



krovlyaikrysha.ru

Монтаж кровли Ондулин. Как правильно установить ветровые планки

Кровля Ондулин состоит из битумных листов Ондулин Смарт  (DiY, Компакт) и доборных элементов, выполненных в одном стиле и по общей технологии. Все доборные элементы конструктивно адаптированы для монтажа на волнистые листы, имеют оптимальные размеры и окрашены в традиционные цвета. Использование доборных элементов делает кровлю Ондулин более надежной и функциональной.

Ветровая планка — один из конструктивных элементов, входящих в состав кровли. Она используется для оформления фронтонных свесов щипцовых крыш и выполняет следующие функции:

— защищает кровлю от разрушения при сильном боковом ветре;

— защищает обрешетку от намокания, предотвращает появление гнили и плесени;

— предотвращает задувание снега, дождя и пыли под кровлю;

— повышает эффективность системы вентиляции подкровельного пространства;

— улучшает внешний вид кровли Ондулин.

Ветровые планки (щипцовые элементы) устанавливаются на последних этапах монтажа ондулина и закрепляются на ветровой доске и обрешетке. Установка производится в следующей последовательности:

— монтируется обрешетка под ондулин;

— на торце обрешетки закрепляется ветровая доска. Верхняя грань ветровой доски должна быть выше уровня обрешетки на 35 мм;

— в местах расположения крайних волн ондулина параллельно ветровой доске монтируются две рейки сечением 25х30 мм (20х40 мм) — к ним будет крепиться ветровая планка. Чтобы не ошибиться, следует заранее приложить лист ондулина к ветровой доске, завести бруски под крайние волны, отметить их точное положение, после чего закрепить;

— выполняется монтаж ондулина, при этом две крайние волны у ветровой доски должны остаться незакрепленными;

— монтаж ветровых планок ведется снизу вверх. Планки укладываются с перекрытием 15 см и крепятся с шагом 31 см. Гвозди вбиваются попарно: 2 шт. в ветровую доску и 2 шт. в обрешетку (по 1 гвоздю в волну). Для крепления 1-й ветровой планки требуется 12 гвоздей.

Существует еще один способ монтажа ветровых планок: параллельно основной обрешетке под ондулин устанавливаются короткие брусья для крепления ветровых планок. Они монтируются с шагом 31 см, выравниваются по торцам основной обрешетки и закрепляются на 2-х стропилах. Сечение дополнительных брусьев должно быть таким же, как у обрешетки под ондулин.

При таком способе монтажа бруски под крайние волны ондулина не устанавливаются, а ветровые планки крепятся к брусьям основной и дополнительной обрешетки.

Установка ветровых досок, монтаж ондулина и ветровых планок производится в той же последовательности, что и в первом варианте.

Пиломатериалы, используемые для изготовления ветровых досок и брусков дополнительной обрешетки, должны пройти обработку антисептическим и огнезащитными средствами, и высушены.





www.onduline.ru

Монтаж кровли Ондулин и аксессуаров

Монтаж Ондулин

Схема утеплённой кровли

1 — битумные листы Ондулин
2 — гвозди кровельные Ондулин
3 — обрешетка
4 — бруски толщиной от 30 мм
5 — супердиффузионная мембрана ОНДУТИС SA130 или SA115 (укладывается непосредственно на утеплитель)
6 — утеплитель
7 — стропильная доска
8 — пароизоляция ОНДУТИС R100, R70 или R-термо
9 — черновая подшивка
10 — чистовая подшивка

Хранение листов Ондулин

До монтажа листы ОНДУЛИН должны храниться в оригинальной упаковке в горизонтальном положении.

Вскрытые паллеты во время хранения рекомендуется накрывать для защиты от попадания дождя, пыли и мусора.

Хранить материал следует в хорошо проветриваемом, сухом помещении либо под навесом, для защиты от солнца.

При хранении в отапливаемом помещении, запрещается устанавливать нагревательные приборы ближе 1 метра во избежание деформации листов.

Общие рекомендации при работе с кровлей Ондулин

Перед монтажом рекомендуется проверить скаты крыши на прямоугольность. Если на скате имеются отклонения, то необходимо провести вертикальную линию, чтобы впоследствии ориентироваться на неё при укладке.

Монтировать листы следует только при плюсовой температуре. При отрицательных (до -5°) – с большой осторожностью. Ниже – нельзя. Также не рекомендуется монтаж кровли Ондулин при очень высоких положительных температурах (от +30°).

Необходимые инструменты: молоток и ножовка по дереву, смазанная маслом чтобы избежать застревания. Можно использовать циркулярную или ручную электропилу.

Размечать листы ОНДУЛИН лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Подкровельная вентиляция позволяет вывести влагу из деревянных конструкций и утеплителя, а также снизить температуру в помещении под крышей.

При угле наклона крыши от 5° до 10° (уклон от 1/11 до 1/6) требуется сплошная обрешётка из доски или фанеры. Концевой нахлёст: 30 см, боковой нахлёст: 2 волны*.

При угле наклона крыши от 10° до 15° (уклон от 1/6 до 1/4) делается обрешётка с интервалом 45 см по осям. Концевой нахлёст: 20 см, боковой нахлёст: 1 волна*.

При угле наклона крыши от 15° (уклон от 1/4 и более) делается обрешётка с интервалом 61 см по осям. Концевой нахлёст: 17 см, боковой нахлёст: 1 волна*.

*Если предполагается большая снеговая нагрузка на кровлю, то рекомендуется уменьшить интервал обрешётки и увеличить нахлёсты.

В качестве обрешётки можно использовать доски или брус. Рекомендуемое сечение бруса 40х60 или 50х50 мм. Чем больше расстояние между стропилами, тем больше должно быть сечение обрешётки. Необходимо строго выдерживать расстояние между обрешёткой, для этих целей можно использовать деревянный «интервал».

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши. Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлёст в 3, а не в 4 листа. Иначе может произойти деформация углов.

Для крепления одного листа необходимо 20 гвоздей. В ту волну, где потом будет нахлёст следующего листа гвозди забивать не надо. Сначала закрепляется лист по 4 углам. Низ листа крепится по каждой волне. Остальные два ряда гвоздей прибиваются через одну волну к обрешётке, при этом обязательно крепятся края листа.

Свес листа на карнизе должен отступать от края обрешётки на 5-7 см.

Если на доме устанавливается водосточная система или надо закрывать щели на карнизе для улучшения внешнего вида, то можно использовать карнизную планку. Карнизная планка имеет специальные места для сгиба на различном расстоянии от края, что позволяет регулировать её свес. ОНДУЛИН должен крепиться на расстоянии не более 5 см от края листа.

Для оформления щипца (фронтона) используйте специальный щипцовый или коньковый элемент ОНДУЛИН. Монтаж начинается с нижней части щипца. Нахлёст составляет 15 см.

Крепление коньковых элементов нужно начинать с противоположного превалирующим ветрам края с нахлёстом 12,5 см. Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешетки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешётки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Боковой стык кровли со стеной или трубой оформляется при помощи планки бокового примыкания. Планки устанавливаются снизу вверх с нахлёстом 10-15 см. Верх планки примыкания прижимаются к стене металлической полосой и промазывается герметиком.

Торцевой и боковой стык кровли с вертикальной стеной можно оформить при помощи ендовы ОНДУЛИН. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза. Стык ендовного элемента со стеной и угловые соединения ендов необходимо надежно гидроизолировать самоклеящейся лентой ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

Примыкание кровли к трубе закрывается по нижней стороне покрывающим фартуком. Фартук прибивается по каждой волне нижележащего листа ОНДУЛИНА. По боковым сторонам используется планки бокового примыкания. Верх фартука и планки примыкания прижимаются к стене металлической полосой и промазывается герметиком. Примыкание к трубе сзади оформляется при помощи самоклеящейся ленты ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

Для оформления ендов используйте специальные ендовы ОНДУЛИН. Для их крепления требуется дополнительная обрешётка. Нахлёст элементов ендовы составляет 15 см. Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

Внешний излом кровли можно оформить при помощи конькового элемента ОНДУЛИН. Нахлест коньковых элементов составляет 10-15 см. Для закрытия просветов и обеспе чения вентиляции можно использовать заполнитель карниза.

Внутренний излом кровли можно оформить при помощи ендовы ОНДУЛИН. Нахлёст ендовных элементов составляет 15 см и для герметичности может проклеиваться двусторонней битумной лентой. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Заполнитель карниза ОНДУЛИН используется для закрытия просветов листов на карнизе, между коньковым элементом и листом ОНДУЛИН а также в местах примыкания кровли к стене, ендовах и ребрах. Применение заполнителя карниза зависит от вентиляции каждой кровли.

Вентиляционная труба ОНДУЛИН оформляет выпуск вентиляционного канала/вытяжки через кровлю. Можно использовать для вентиляции, удаления конденсата и снижения температуры в подкровельном пространстве. Прибивайте трубу по каждой волне. Верхний лист должен иметь нахлест поверх основания.

Карнизную планку можно использовать в качестве подоконного отлива. Карнизная планка имеет специальные места для сгиба, что позволяет применять её на различных размерах оконных коробок.

krovlyaneft.ru

Волнистая кровля: Инструкция крепления | Ондулин Казахстан

Общие рекомендации

• Перед монтажом рекомендуется проверить скаты крыши на прямоугольность. Если на скате имеются отклонения, то необходимо провести вертикальную линию, чтобы впоследствии ориентироваться на нее при укладке.
• Монтировать листы следует только при плюсовой температуре. При отрицательных (до −5°) — с большой осторожностью. Ниже — нельзя. Также не рекомендуется монтаж кровли Ондулин при очень высоких положительных температурах (от +30°).
• Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.
• Необходимые инструменты: молоток и ножовка по дереву, смазанная маслом чтобы избежать застревания. Можно использовать циркулярную или ручную электропилу.
• Размечать листы ОНДУЛИН лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.
• Не рекомендуется растягивать или поджимать лист более чем на 1 см.
• Подкровельная вентиляция позволяет вывести влагу из деревянных конструкций и утеплителя, а также снизить температуру в помещении под крышей.

Монтаж кровли

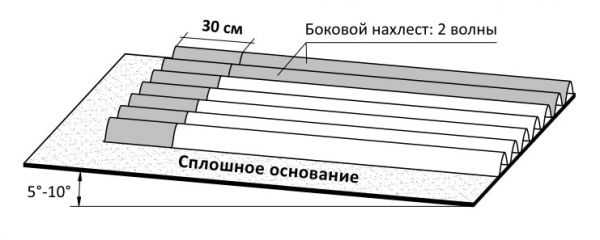

1. При угле наклона крыши от 5° до 10° (уклон от 1/11 до 1/6) требуется сплошная обрешетка из доски или фанеры. Концевой нахлест: 30 см, боковой нахлест: 2 волны*.

При угле наклона крыши от 10° до 15° (уклон от 1/6 до 1/4) делается обрешетка с интервалом 45 см по осям. Концевой нахлест: 20 см, боковой нахлест: 1 волна*.

При угле наклона крыши от 15° (уклон от 1/4 и более) делается обрешетка с интервалом 61 см по осям. Концевой нахлест: 17 см, боковой нахлест: 1 волна*.

* Если предполагается большая снеговая нагрузка на кровлю, то рекомендуется уменьшить интервал обрешетки и увеличить нахлесты.

2. В качестве обрешетки можно использовать доски или брус. Рекомендуемое сечение бруса 40×60 или 50×50 мм. Чем больше расстояние между стропилами, тем больше должно быть сечение обрешетки. Необходимо строго выдерживать расстояние между обрешеткой, для этих целей можно использовать деревянный «интервал».

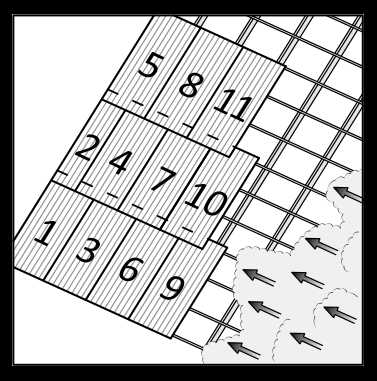

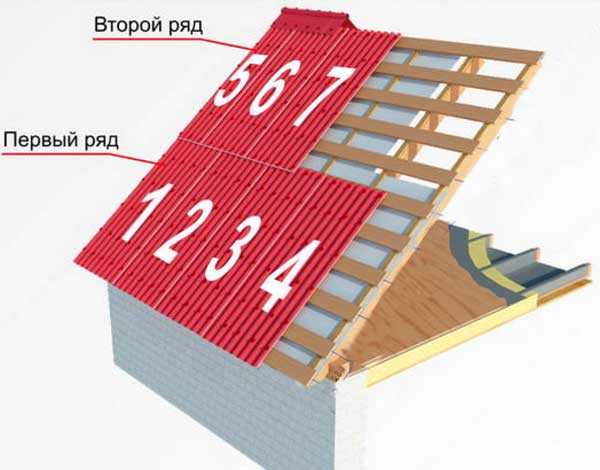

3. Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши. Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Иначе может произойти деформация углов.

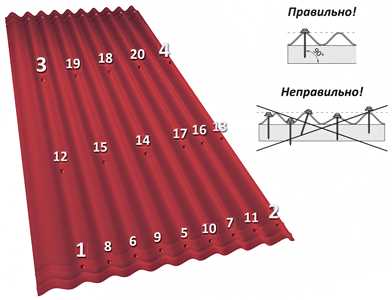

4. Для крепления одного листа необходимо 20 гвоздей. В ту волну, где потом будет нахлест следующего листа гвозди забивать не надо. Сначала закрепляется лист по 4 углам. Низ листа крепится по каждой волне. Остальные два ряда гвоздей прибиваются через одну волну к обрешетке, при этом обязательно крепятся края листа.

Последовательность фиксации гвоздями

Важно! Монтажная разметка нанесена на каждую волну. Прибивать лист в центральной части необходимо в шахматном порядке согласно схеме крепления!

При несоблюдении рекомендаций возможна деформация листов и образование протечек!

5. Свес листа на карнизе при использовании бруса 50×50 мм должен составлять 3,5 см от края бруска. Также при использовании бруса 50×50 мм и ровной аккуратной обрешетке бруски будут попадать четко между замками, что еще более облегчает монтаж.

6. Если на доме устанавливается водосточная система или надо закрывать щели на карнизе для улучшения внешнего вида, то можно использовать карнизную планку. Карнизная планка имеет специальные места для сгиба на различном расстоянии от края, что позволяет регулировать ее свес. ОНДУЛИН должен крепиться на расстоянии не более 5 см от края листа.

7. Для оформления щипца (фронтона) используйте специальный щипцовый или коньковый элемент ОНДУЛИН. Монтаж начинается с нижней части щипца. Нахлест составляет 15 см.

8. Крепление коньковых элементов нужно начинать с противоположного превалирующим ветрам края с нахлестом 12,5 см. Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешетки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

9. Прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешетки. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

10. Боковой стык кровли со стеной или трубой оформляется при помощи планки бокового примыкания. Планки устанавливаются снизу вверх с нахлестом 10-15 см. Верх планки примыкания прижимаются к стене металлической полосой и промазывается герметиком.

11. Торцевой и боковой стык кровли с вертикальной стеной можно оформить при помощи ендовы ОНДУЛИН. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза. Стык ендовного элемента со стеной и угловые соединения ендов необходимо надежно гидроизолировать самоклеящейся лентой ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

12. Примыкание кровли к трубе закрывается по нижней стороне покрывающим фартуком. Фартук прибивается по каждой волне нижележащего листа ОНДУЛИНА. По боковым сторонам используется планки бокового примыкания. Верх фартука и планки примыкания прижимаются к стене металлической полосой и промазывается герметиком. Примыкание к трубе сзади оформляется при помощи самоклеящейся ленты ОНДУБАНД или ОНДУФЛЕШ-СУПЕР.

13. Для оформления ендов используйте специальные ендовы ОНДУЛИН. Для их крепления требуется дополнительная обрешетка. Нахлест элементов ендовы составляет 15 см. Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

14. Внешний излом кровли можно оформить при помощи конькового элемента ОНДУЛИН. Нахлест коньковых элементов составляет 10-15 см. Для закрытия просветов и обеспечения вентиляции можно ис­пользовать заполнитель карниза.

15. Внутренний излом кровли можно оформить при помощи ендовы ОНДУЛИН. Нахлест ендовных элементов составляет 15 см и для герметичности может проклеиваться двусторонней битумной лентой. Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

16. Заполнитель карниза ОНДУЛИН используется для закрытия просветов листов на карнизе, между коньковым элементом и листом ОНДУЛИН а также в местах примыкания кровли к стене, ендовах и ребрах. Применение заполнителя карниза зависит от вентиляции каждой кровли.

17. Вентиляционная труба ОНДУЛИН оформляет выпуск вентиляционного канала/вытяжки через кровлю. Можно использовать для вентиляции, удаления конденсата и снижения температуры в подкровельном пространстве. Прибивайте трубу по каждой волне. Верхний лист должен иметь нахлест поверх основания.

18. Карнизную планку можно использовать в качестве подоконного отлива. Карнизная планка имеет специальные места для сгиба, что позволяет применять ее на различных размерах оконных коробок.

Наша компания предоставляет гарантию на реализуемый материал Ондулин

1. Водонепроницаемость листов Ондулина на протяжении 15 лет при соблюдении следующих условий:

• покупатель получает у продавца инструкцию и гарантийный талон;
• при возникновении претензии гарантийный талон предоставляется покупателем продавцу;
• все рекламации на обнаружение дефектов подаются в письменном виде.

2. Гарантия не распространяется на дефекты, возникшие в результате:

• непрофессионального монтажа или несоблюдения инструкции;
• ненадлежащего использования материала;
• неправильного хранения, содержания или транспортировки материала;
• неквалифицированного ремонта или использования нефирменных комплектующих.

3. Гарантия действительна только на территории РФ.

4. Рекламации можно подавать на протяжении всего гарантийного срока — 15 лет.

5. Покупатель должен предоставить продавцу возможность убедиться в возникновении дефектов и оценить их объём.

6. В случае стихийных бедствий гарантия на материал не распространяется.

7. Если обнаружен явный производственный дефект, продавец обязан заменить материал на новый.

8. Расходы на доставку, монтаж и ремонт в случае гарантийной замены материала покупатель несёт дополнительно.

9. По истечении гарантийного срока покупатель теряет возможность подавать рекламации по дефектам.

onduline.kz

Монтаж кровли из ондулина для дома своими руками: пошаговая инструкция +Видео

Устройство недорогой модно смотрящейся крыши вполне возможно, если Вы выберете в качестве финишной облицовки материал кровли ондулин.

Благодаря разнообразию цветовых оттенков, эстетичному виду, хорошим эксплуатационным характеристикам, его часто применяют для магазинов, общественных зданий, дачных строений.

Небольшая масса листа (6 кг), удобные габариты, простота укладки позволяют выполнить установку кровли из ондулина в одиночку.

Хотя, применение его для загородного строительства, я думаю, ещё не достигло пика популярности, отчасти из-за предубеждения, что дешево не может быть хорошо, а также от недостатка рекламы.

 Что такое ондулин?

Ондулин на крыше каркасного дома

Кровельный материал ондулин (еврошифер) – экологичный. Его изготавливают при использовании современных технологических процессов.

Основой для него служит волокно из целлюлозы, разнообразные минеральные наполнители. Чтобы пропитать листы, в производстве используется термоотверждающая смола, дистиллированный битум. Когда листы пропитаются, только после этого материал красят.

Ондулин не только экологически чистый, но и не подвержен внешним воздействиям, легок.

Стоимость кровли из него очень мала и в этом одно из несомненных её преимуществ.

К тому же, кровля типа ондулин зарекомендовала себя, как надежное кровельное покрытие (эксплуатация продолжается до нескольких десятков лет).

Существующие виды покрытия, одинаковые по качеству, отличаются размером:

1. Черепица.

По размеру меньше, чем шифер, используется для крыш сложной структуры. Производственных отходов меньше.

2. Шифер.

Используется для крыш несложной конструкции и размер листов больше, чем у черепицы.

Когда оборудуется кровля из ондулина, технология монтажа достаточно проста, только необходимо дословно выполнять инструкцию, которая прилагается производителем к комплекту с изделием, также отметьте в документе наличие заводской гарантии.

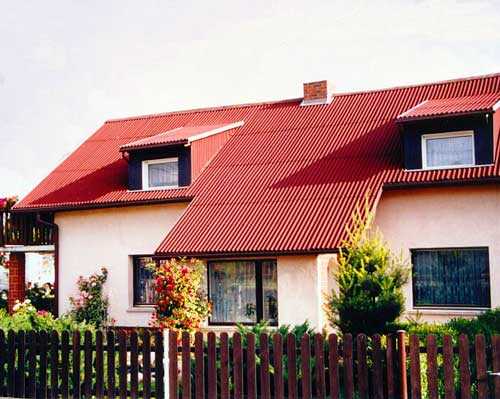

Кровля из ондулина

Стелим крышу кровлей из ондулина

•  необходимо соблюдать установленные технологическими требованиями температуры монтажных работ, они определяется в пределах t=0-+30°С. Такой терморежим вызван тем, что покрытие кровли подвержено деформации, короблению;
• нависание листа на карниз должно быть — 50мм.

Рекомендации по приобретению ондулина:

• производители и дилеры предлагают все расходные материалы для кровли крыши, поэтому клеящие ленты, гидроизоляцию, доборные элементы (коньковые, щипцовые профили, метизы), предпочтительно использовать родные;
• при оборудовании каналов для вентилирования подкровельного пространства употребляют вентиляционные трубы, выпускаемые фирмой-производителем продукции;
• учитывая, что весь крепеж остается в свете, применяют кровельные гвозди в цвет материала.

Расчет кровли из ондулина

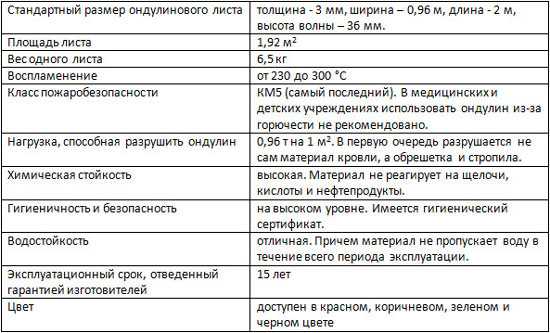

Характеристики ондулинового материала

Легче всего обратиться с этим вопросом к специалисту, но даже для того, чтобы приблизительно самому представить сумму, Вам нужно общую площадь всей крыши разделить на площадь 1-ого листа и прибавить от 5 до 15% на отходы. Необходимое количество метизов определяется с учетом 20 шт/лист+10% на доборы.

Для работы понадобится стандартные строительные инструменты:

•  рулетка, молоток, уровень, прочный шнур;
• ножовка или ручная электропила;
• мелки, маркер для разметки.

Устройство обрешётки

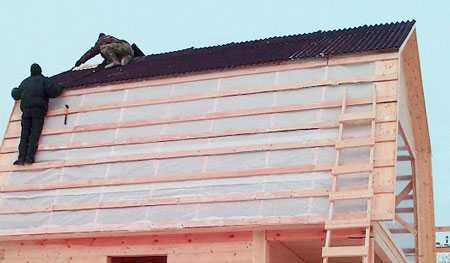

Устройство обрешетки для ондулина

Кровля под ондулин крепится к деревянной обрешетке, даже если кладется на старое покрытие.

Обрешетка может быть шаговой или сплошной, величина шага зависит от уклона крыши:

• для пологих скатов с углом 5-10 градусов выполняется сплошная обрешётка из плиты OSB, фанеры или доски;
• уклон крыши от 10 до 15° — шаговая, с интервалом 45см;
• скат с углом — 15° — шаг в 60см.

Специалисты настоятельно советуют, во всех случаях, не сэкономить деньги на обрешетке и всегда выкладывать ее сплошной.

По плоскости обрешётки внахлест 100мм укладывается гидроизоляционный материал Ондутис R70. Стыки герметизируют самоклеящейся лентой Ондуфлеш.

На свесах и торцах хорошо сделать выпуск изоляции на 2 см, заправив его под карнизную планку.

Примечание: установка гидроизоляционного материала может не проводиться, но предпочтительней не пренебрегать этим.

Очередность укладки листов ондулина

Перед тем, как Вы приступите непосредственно к монтажу, Вам лучше разметить листы маркером или мелом для аккуратной нарезки кусков нужных параметров. Желательно, сделать шаблон из обрезков, чтобы не замерять каждую деталь. Работа пойдет быстрее.

Для этого возьмите ножовку с небольшими зубчиками, если ножовка застревает в кровле, смажьте ее маслом. Также можно воспользоваться циркулярной или ручной пилой.

При ломаных скатах раскрой по размерам проще делать на земле, для удобства пронумеровав полученные заготовки.

Важно: чтобы уложить ондулин своими руками качественно, надо соблюдать правильный порядок монтажа.

1. Установку листов по высоте ската надо выполнять со смещением. Для этого монтаж начинают с половины листа, предварительно разрезав его вдоль волны. Такой способ устройства кровли не потребует срезания углов на стыке четырёх профилей.
2. Укладку профильных листов начинают с подветренной стороны дома, этим снижается риск деформации деталей при непогоде.
3. Стартовый профиль старательно выравнивают по ребру фронтона, свесу и прибивают.
4. Капитальный крепеж всех следующих деталей выполняется после проверки уровня.
5. Для определения, с каким нахлестом по волне и высоте укладывать ондулин, уклон кровли исключительно важен:

•  при скате до 10? — по ряду перехлестывают две волны, верхнюю черепицу кладут внахлест 20-30 см;
• уклон крыши 10-15° — перекрывается 1 волна, внахлест верхнего ряда — 16 см;
• скат с углом ?15° — одна волна, 14см, соответственно.

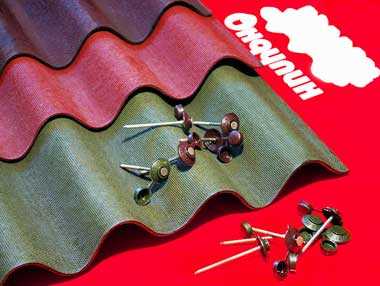

6. Для надежной фиксации еврошифера применяются кровельные гвозди с широкой шляпкой и уплотнителем.
7. Гвозди вбивают аккуратно, по верху волны профиля, используя в качестве ориентира (при шаговой обрешетке) натянутый шнур, веревку.

Примечание: даже если настил под шифером сплошной, гвозди лучше прибивать по одной линии, чтобы получить красивый внешний вид.

Важно: гвозди обязательно надо добивать до поверхности ондулина, но ни в коем случае не утапливать. Непременно надо прибивать каждую волну профиля, по технологии на один лист расходуется как минимум 20 штук гвоздей.

8. Закрыв полностью скаты, устраиваются коньковые и щипцовые элементы (карнизные, торцовые элементы кровли одни и те же):

Коньковый элемент кровли

Стык скатов под коньком закрывается самоклеющейся лентой Ондуфрэш, для исключения задувания снега в подкровельное пространство.

Монтаж коньковых элементов производят по дополнительной обрешетке, начинают его с той же стороны, что и кровельное покрытие.

Нахлест на скаты – 12см, по длине конька – 12,5.

Крепление элементов конька осуществляется по каждой волне профиля ондулина.

Для заполнения подконькового зазора выпускается специальные профили. К слову, их также можно использовать для оформления волны на свесах.

Карнизные, ветровые планки оборудуют с нахлестом на ондулин 100мм.

Ендовые планки устанавливаются и в местах примыкания к вертикальным плоскостям. Для герметизации соединения используют силиконовый герметик.

Крыша получится красивой и долговечной, если, вы произведете монтаж кровли из ондулина своими руками по нашей инструкции с использованием рекомендаций, Вы будете строго соблюдать технологические требования.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

«Правильный» еврошифер

«Правильный» еврошифер

Просмотров: 12 096







Многие наши клиенты, покупающие Ондулин в прошлом имели опыт по укладыванию шифера, и этот опыт автоматически перекладывается ими на еврошифер (Ондулин или Ондуру). Однако,  сходство между еврошифером и шифером чисто внешнее!

Шифер — жесткий прочный и тяжелый материал, Ондулин — мягкий и легкий, на ощупь напоминает резину.



 Гвозди



Если лист шифера крепился всего несколькими гвоздями, то Ондулин необходимо крепить двадцатью. Если же гвоздей будет меньше, то лист еврошифера будет выпучиваться в промежутках между гвоздями; и в местах стыка верхнего и нижнего листа появится щель.



Карнизная планка





Располагается карнизная планка (или капельник) горизонтально в нижней части кровли, там, где вода стекает в водосточный желоб.

В шифере карнизную планку делать необязательно, т.к. можно выпустить шифер далеко за последнюю нижнюю обрешётину. Допустимый же свес Ондулина — всего 7см! Если же свес будет больше, то из-за массы снега зимой его загнет вниз, а при сильном ветре есть риск отрывания листа.



Если не устанавливать карнизную планку, то последняя обрешетина и конец стропилины при каждом дожде будет мокрыми из-за разбрызгивания воды, стекающей в желоб. Кроме того, карнизная планка скрывает от глаз подконструкцию еврошифера: пленку и бруски.



Фронтонная (ветровая) планка или чепец







Ветровая (фронтонная) доска располагается вдоль ската. Она предназначена для того, чтобы не намокал торец обрешетки. Причем, если лист шифера, вследствие его большой жесткости, можно сдвинуть вправо так, чтобы обрешетка не намокала, то гибкий лист еврошифера не сдвинешь, и даже если крайнюю волну загнуть на фронтонную доску, то эта доска во время осадков будет сырой.



Визуальное назначение ветровой доски можно сравнить с назначением рамки у картины — придает кровле законченный внешний вид.



Конек



Без конька не обходится практически ни какая крыша. Назначение его очевидно — препятствовать попаданию влаги между сходящимися вверху листами еврошифера.



Вывод



Все четыре указанные выше комплектующие — обязательны для «правильной кровли». И при условии их приобретения мы предоставляем минимальную цену за лист Ондулина.

На 15.05.2013г. — это всего 96 000 руб/лист коричневого и красного цвета (от 250м2)!

Подробнее актуальные цены смотрите в прайсе.



Рекомендуем также установить универсальный уплотнитель под конек (смотрите фото ниже).





Его назначение — препятствовать задуванию снега в зазор между листом и коньком. Уплотнитель должен быть вентилируемым, чтобы хорошо проветривалось подкровельное пространство.

Использовать под Ондулин уплотнитель  заполняющий волну (смотрите рисунок снизу) — нельзя.





Под еврошифер (по стропилам, под обрешетку) необходимо укладывать гидроизоляционную пленку.



Звоните, приезжайте к нам в офис, и мы с удовольствием ответим на Ваши вопросы.



mobils.by

Ветровая планка металлическая под кровлю Ондулин « Каталог u-dacha.by

Ветровая планка устанавливают на торец – боковую часть ската. Она защищает края крыши от влаги и ветра.
Торцевая (ветровая) планка защищает кровлю по фронтону от ветровой нагрузки, разбалтывания крепежа и попадания влаги. Применятся как для мягкой кровли, так и для кровли из металлочерепицы. При монтаже, планка должна обязательно перекрывать верхний гребень волны металлочерепицы, во избежание попадания воды под кровлю.
Ветровая планка устанавливается на боковых торцах двухскатной кровли. Монтаж планок начинают от низа плоскости к коньку, их укладывают с нахлестом друг на друга не менее 100 мм. У гребня кровли торцевые планки подрезают по длине. Крепление выполняется кровельными шурупами с шагом 1м в верхний гребень кровельного листа и к ветровой доске. Торцевая планка должна перекрывать верхний гребень волны кровельного листа.

Ветровые планки, изготавливаются из оцинкованой стали с покрытием полиэстер, длиной по 2 метра.

Ондулин – кровельный битумный лист высокого качества. Производитель Польша.Достоинством кровельных листов Ондулин является их прочность и долговечность. Кровля из ондулина способна выдерживать значительную снеговую нагрузку и ураганный ветер. Ондулин не содержит вредного для здоровья асбеста и изготавливается из экологически чистых материалов. в трех цветовых вариантах:коричневый (шоколадный),красно-коричневый (спелая вишня) и зеленый. Комплектующие к нему (конёк, ендова, чипцовый элемент и гвозди) также в трех цветах. В продаже имеются так же металлические комплектующие под три этих цвета. Размеры листа 2м.* 0.95. Полезная площадь листа на кровле средней сложности 1,6 кв.м.Комплектуем заказы при необходимости паро и гидро пленками, водосточной системой и утеплителями (влияет на скидки). Производим бесплатный расчет кровли. Гибкая система скидок. Есть возможность доставок по Минску и по РБ.

Преимущества ОНДУЛИНА
· Низкое водопоглощение,
· Хорощая погодоустойчивость,
· Биологическая устойчивость к воздействию грибка, бактерий и микроорганизмов,
· Химическая стойкость к воздействию кислот и щелочей,.
· Устойчивость к воздействию газов, стойкость к бензину и дизтопливу.
· Экономичность, удобство, возможность быстрого выполнения кровельных работ и большая долговечность делают этот материал универсальным кровельным решением в строительстве.

u-dacha.by
