Кессон из бочки для скважины – Пластиковый кессон из бочки своими руками

Содержание

Правильное обустройство скважины с кессоном и его утепление

Бурение скважины для обеспечения дома и участка водоснабжением – это трудоемкий и дорогостоящий процесс. Поэтому ее выход из строя станет очень неприятным казусом. В связи с этим, обустройство скважины с кессоном позволяет защитить источник поставки воды от всевозможных внешних факторов. Монтаж этого устройства обладает множеством преимуществ перед колодцами без установки кессона. Рассмотрим все нюансы обустройства скважины защитным резервуаром.

Что такое кессон и для чего он нужен?

Изначально данное устройство создавалось для работы под водой. Как и раньше, кессон представляет собой водонепроницаемый круглый или квадратный резервуар продолговатой формы. Со временем главное свойство камеры – герметичность так и сохранилось, но несколько изменились и расширились сферы ее применения. Одной из областей использования кессона является индивидуальное водоснабжение загородного дома.

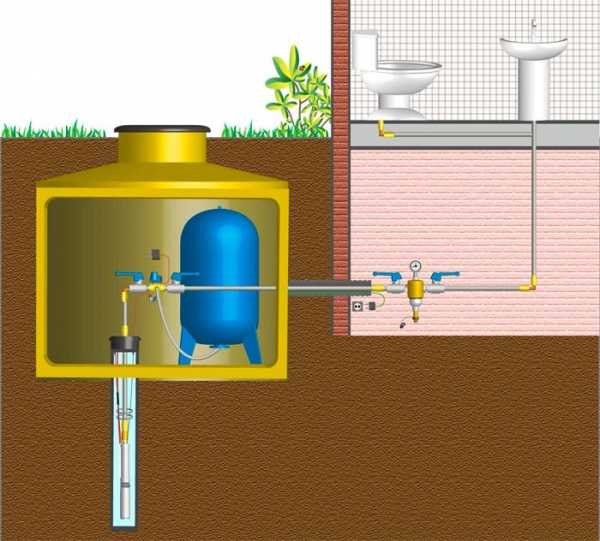

Внешне кессон для скважины представляет собой короб или бочку с горловиной, которая закрывается крышкой люка и утеплена пенопластом для защиты от замерзания.

Главное требование к кессону — абсолютная водонепроницаемость. Если это важнейшее условие будет нарушено, то вода в скважине может загрязнится. Это связано с тем, окончание обсадной трубы выходит не на поверхность грунта, а находится на глубине залегания грунтовых вод – примерно два метра. Поэтому нужно избегать замерзания горловины скважины, чтобы в зимний период дорогое оборудование не пришло в негодность.

Таким образом, монтаж кессона на скважину необходим для защиты источника водоснабжения от замерзания и грунтовых вод.

Внимание! Загрязнение водоносного горизонта недопустимо, поэтому горловина скважины и кессон всегда должны оставаться сухими.

Оборудование скважины защитной камерой обладает рядом преимуществ:

Все водопроводное оборудование размещено компактно в герметичном резервуаре и для него нет необходимости выделять отдельное место в доме. Как и в случае с центральным водоснабжением, к дому надо будет завести только трубу, а также питающий кабель для насосной станции.
Если помещение предназначено только для летнего проживания, то для стравливания жидкости из водопровода на зимний период потребуется только открыть сливной кран, который также в кессоне.
Когда необходима подача воды в несколько точек на участке, то реализуется это очень просто, благодаря выводу из защитного резервуара нужного количества трубопроводов. Регулировка процесса при этом осуществляется через вентили.
Лебедка, которая установлена в верхнем отделении кессона, упрощает процесс извлечения насоса из глубины скважины под воду, если потребуется его проверка, чиста, замена или ремонт.
Водонепроницаемая утепленная камера предотвратит от замерзания скважинное оборудование даже при заморозках -35°C.

Так, установка кессона в скважину позволяет не беспокоится о неблагоприятных внешних факторах, которые никак не смогут повлиять на качество автономного водоснабжения участка.

Какими бывают скважинные кессоны?

Известно, что защитные резервуары могут быть круглыми (цилиндрическими) или квадратными. Для оборудования скважин, как правило, применяются камеры круглой формы с диаметром основной части 1 метр и общей высотой 2 метра. Такая высота обусловлена тем, что источник воды находится на глубине 2-х метров и, чтобы к ней можно было подобраться, люк кессона выводится на поверхность.

Диаметр 1 метр соорудили для общего удобства, чтобы была возможность выполнять работы внутри камеры в случае необходимости монтажа, замены или ремонта оборудования. А чтобы снизить стоимость резервуара, производителями было принято общее решение – диаметр устья сделать не больше одного метра.

Стенки резервуара, обычно, изготавливают из железных листов толщиной 4-5 мм. Но поскольку металл крайне подвержен коррозии, особенно в условиях повышенной влажности, то снаружи камера обязательно покрывается специальным антикоррозийным составом (битумом), а внутри кессон окрашен грунтовкой, которая защищает его от ржавчины, что увеличивает срок службы изделия.

В нижней части емкости имеется место для фиксации кессона на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию конструкция, как правило, укомплектовывается лестницей. Закрывается резервуар также герметичной крышкой.

Для автономного водоснабжения частного дома и приусадебного участка лучше всего выбирать пластиковый кессон, который способен обеспечить 100% водонепроницаемость. Небольшой вес такого изделия значительно упрощает его доставку и процесс монтажа.

При этом, рассчитывая высоту данной конструкции, необходимо учитывать глубину промерзания грунта. Чтобы устройство гарантированно находилось ниже этой точки, его размер принимают равным двум метрам.

Изготавливают кессон также из кирпича или железобетонных колец. Однако данный вид защитных камер почти не обеспечивает герметичность в течение долгого срока. Это грозит дорогостоящему оборудованию затоплением и последующей потерей работоспособности.

Как установить кессон для скважины?

Правильная установка кессона на скважину – это сравнительно сложный и крайне ответственный процесс. Если во время монтажа гидроизоляция сосуда будет нарушена, то в процессе эксплуатации скважины могут возникнуть серьезные проблемы, устранение которых потребует очередных денежных трат.

Технология обустройства источника водоснабжения состоит из последовательного ряда ответственных шагов:

Место. Начинать подготовку к процессу монтажа кессона, необходимо с выбора места под скважину.
Скважина. Первый из этапов — непосредственное бурение скважины.
Кессон. Вторым шагом приступают к процессу монтажа кессона.
Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Пошаговый монтаж кессона для скважины тоже состоит из нескольких пошаговых операций:

Котлован под кессон выбирают больше самого кессона минимум на 30 см. Это поможет и точнее его установить, корректируя совпадение трубы скважины и гильзы для ее прохода. К тому же, это позволит утеплить или укрепить стенки пластиковой конструкции.
В днище кессона с некоторым сдвигом от его центра проделать отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
В боковые стенки кессона вварить патрубки под водопроводные трубы и кабель.
Выкопать котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см.
Дно котлована закрывается песчаной подушкой толщиной 20-30 см. Засыпка из песка поливается водой для уплотнения. Поверх подушки отливается бетонная плита с армированием стальной сеткой. Можно заранее на ней разместить анкерные болты для закрепления кессона. Однако здесь можно ошибиться. Поэтому лучше сначала установить камеру на место, а потом высверлить в плите отверстия для крепежа.
Обрезать обсадную колонну на уровне грунта. Обсадная труба скважины обрезается с учетом будущей высоты пола камеры.
Уложить на котлован опоры в виде брусьев. На них поместить кессон.
Состыковать обсадную трубу с гильзой кессона, отрегулировать конструкцию по горизонтали, а затем герметично приварить.
Убрать из-под резервуара бруски.
Ввести в соответствующие ниппели трубы, кабель.

Вода, которая сразу заполнить скважину, будет грязной, поэтому ее необходимо откачать. Лучше это сделать дешевым временным насосом, а не при помощи оборудования для постоянного пользования.

Внимание! Выбирая способ обустройства скважины, чтобы избежать лишних трат лучше получить консультацию у специалистов. Они проанализируют все факторы и обоснуют целесообразность реализации того или иного проекта.

Стоит отметить, что установка кессона целесообразна не во всех случаях. Иногда, в непосредственной близи от места нахождения скважины уже есть сооружение, которое подходит для размещения оборудования для системы водоснабжения. Тогда более рационально использовать это пространство по назначению, и не оборудовать скважину кессоном.

Водоподъемное оборудование можно разместить на первом этаже дома или в подвале, но есть такой возможности нет, то гидроаккумулятор, электрооборудование, системы автоматического управления насосом и фильтры грубой очистки размещают в кессоне.

Как утеплить кессон скважины под воду?

Каждая скважина с кессоном нуждается в надежной теплоизоляции, чтобы на всю толщу промерзающих слоев грунта исключить прямой контакт компонентов системы водоснабжения с замерзшими породами.

Даже если горловина скважины располагается ниже глубины промерзания грунта, то главная часть кессона находится выше этого уровня. Если стенки камеры обладают большой теплопроводностью, то минусовые температуры могут опуститься до оголовка и вода в системе замерзнет, поэтому есть необходимость внутренней и внешней теплоизоляции резервуара.

Несмотря на цилиндрическую или прямоугольную форму камеры, способ, как утеплить кессон будет одинаков. С позиций затрат теплоизолятора наиболее выгодными являются сосуды цилиндрической формы, а с точки зрения простоты монтажа жестких плит – проще утеплить резервуары, имеющие прямоугольную форму.

Пластиковые и металлические защитные камеры герметичны, поэтому при внутренней теплоизоляции можно не обращать внимания на устойчивость материала к воде. Кроме того, подвижки грунта или другие внешние воздействия на целостность такого утепления воздействия не окажут.

При внутренней теплоизоляции кессона, обычно, применяются материалы из пенопласта или пенополистирола. Утепление резервуара снаружи необходимо для сохранения внутреннего пространства или в случае использования сыпучих материалов. Пластиковые объекты также рекомендовано утеплять снаружи, чтобы уберечь их от сильных заморозков, под воздействием которых пластик становится хрупким.

Для наружной теплоизоляции применяются различные материалы, но при этом нужно учитывать возможное движение грунта, воздействие влаги и опасность повреждения слоя утепления грызунами, насекомыми и другими мелкими вредителями.

При любом способе утепления все равно будут происходить теплопотери, поэтому нужно их компенсировать за счет притока тепла. Компенсация происходить по причине плюсовой температуры жидкости в трубах, которые проходят через кессон, и в результате выделения тепла функционирующим оборудованием.

Если высока вероятность того, что утепления кессона для скважины все же может не хватить, то нужно установить дополнительный источник тепла, к примеру, элементарный нагреватель с датчиком температуры. Поскольку внутренним объем кессона не так велик, то при хорошем уровне утепления, в качестве нагревательного элемента достаточно установить обычную лампочку мощностью 50-60 Ватт или греющий провод длиной около 5 метров.

Общие советы по монтажу

С инженерной точки зрения установка кессона для скважины требуется для размещения оборудования и предохранения оголовка скважины от повреждений, поступления в зону забора ливневой воды и загрязнений.

Монтаж защитного резервуара для скважины гораздо выгоднее с позиций эксплуатационных расходов — в отличии от наземных конструкций, ему не требуется отопления. При условии, что он стоит ниже уровня расчетной глубины промерзания. Хотя иного варианта и не может быть — если он будет стоять выше, то его просто выжмет зимой наружу.

Выдавить грунтом может и заглубленный кессон. Особенно в тех случаях, когда участок имеет проблемы с высоким залеганием верховодки. Поэтому рекомендуется «якорить» не только легкие пластиковые, но и более устойчивые металлические системы.

Технически это выполняется очень просто. Под кессон для скважины заливается бетонная плита, к которой и крепится дно кессона при помощи анкерных болтов. На высоких неподтопляемых участках можно обойтись и без бетонного основания — достаточно хорошей песчаной подушки. Но и тут все же не помешает наличие тяжелой плиты под кессоном. Поэтому лучше всегда планировать ее, вне от геологических особенностей участка.

Самостоятельное обустройство скважины с кессоном — очень ответственный и трудоемкий процесс, требующий правильного подхода и тщательной подготовки. Помимо этого, необходимо следовать главному правилу: при обустройстве скважины нет второстепенных узлов! Каждый элемент важен и к нему нужно подходить с полной ответственностью.

Поэтому если вы не уверенны, что сможете сделать своими силами хотя бы один процесс, то лучше обратиться за квалифицированной помощью к специалистам, чтобы потом не пришлось менять или ремонтировать дорогостоящее оборудование, рискуя на время остаться без водоснабжения.

santehnikportal.ru

Кессон или приямок для скважины из ж/б колец, пластика и кирпича. Как сделать своими руками

Скважина на участке требует особого обустройства, и кессон – одно из важных приспособлений. Опытные дачники утверждают, что его можно сделать своими силами. Для монтажа собственными руками подойдут пластиковая емкость (оптимально – бочка), металл, кирпичи. Можно также сделать бетонную конструкцию: монолитную или сборную, из колец. В помощь тем, кто делает кессон самостоятельно, – советы и тематическое видео.

Для чего нужен кессон. Особенности его конструкции

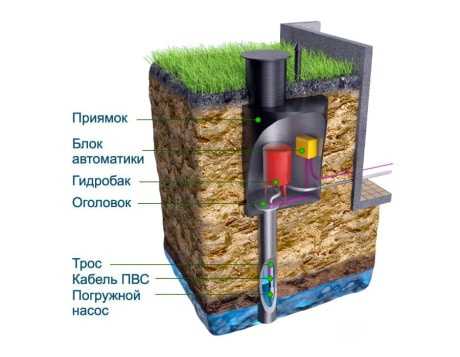

Изначально такой элемент как приямок использовался только для проведения обслуживающих и ремонтных работ. Со временем его функционал расширился, теперь кессон решает и другие важные задачи:

защищает оборудование от перемерзания;
плотно закрывает устье скважины, предотвращая попадание внутрь осадков и грунтовых вод;
хранит всё необходимое оборудование – насос, запорную арматуру, фильтры, автоматику и др.;
позволяет подключить напорную магистраль к водопроводу.

Внимание! Обойтись без кессона можно в том случае, если скважина расположена очень близко к отапливаемому зданию. Это удобно: всегда есть доступ ко всем узлам системы. Но есть и минусы: оборудование работает шумно и занимает немало места.

Чтобы кессон был надежным, нужно обратить внимание на следующие моменты:

Стену и крыши необходимо делать прочными. Они должны выдерживать наружное воздействие.
Желательно позаботиться о теплоизоляции приямка, например, с помощью пенопласта или вспененного полимера. Материалами утепляют крышу, а иногда и стены кессона.
Конструкция обязательно должна быть герметичной. Это защитит оборудование, которое находится внутри, а также позволит сохранять тепло.
Приямок оборудуют дверцей или люком, чтобы иметь доступ к скважине и технике для проведения профилактических и ремонтных работ.

Кессон

Размеры кессона. Этапы подготовки к монтажу

Камера кессона обычно имеет форму цилиндра. Высота его – около 2-х м, что позволяет обеспечить размещение оголовка скважины ниже уровня промерзания земли. Диаметр приямка — минимум 1 м. Широкий кессон позволит более-менее свободно чувствовать себя человеку, который спустится туда для осмотра и ремонта системы, а также вместит всю необходимую технику. Устанавливая кессон, нужно помнить: чересчур маленький будет неудобен в эксплуатации, а большой обойдется довольно дорого.

Прежде чем установить конструкцию, нужно выполнить ряд подготовительных работ:

Вырыть котлован. Труба должна быть не точно в центре. Это сделает более удобным и обустройство, и пользование кессоном. Если будет монтироваться фабричный контейнер из пластика или металла, глубину ямы делают такой, чтобы верхушка конструкции поднималась над уровнем земли на 15 см. В случае с бетоном и кирпичом крыша должна находиться вровень с почвой.
Выкопать траншею от приямка к дому. В нее будут укладываться трубы и электрокабель.

Укрепить дно. Актуально в том случае, если кессон будет выполнен из бетона, ж/б колец или кирпича.

Совет. Перед работой оцените, насколько глубоко залегают грунтовые воды. Если этот показатель – не более 3 м, можно насыпать на дно ямы щебень и хорошо уплотнить его. В иных случаях придется заливать монолитную основу из бетона, напоминающую фундамент.

Приямок из кирпича. Изготовление своими силами

Этот вариант считается наиболее простым даже для хозяев, не имеющих большого опыта в строительстве. Перед началом работы фундамент следует гидроизолировать. Кладка выполняется в полкирпича, по кругу или в виде прямоугольника. Швы полностью заделывают, внутренние стороны конструкции штукатурят. При этом оставляют проемы, через которые будут подключены водопровод, электрокабели.

Приямок из кирпича

Перекрытие может быть изготовлено из разных материалов. Наиболее доступным из всех считается древесина: балки и доски. В перекрытии делают люк или дверцу. Прежде чем засыпать землю, нужно позаботиться об утеплении конструкции. С этой целью насыпают керамзит или другой материал, устойчивый к влаге.

Внимание! Кирпичный кессон отличается долговечностью, но он не достаточно герметичен. По этой причине такой приямок не подходит для участков, где уровень залегания грунтовых вод превышает 4 м.

Монтаж кессона для скважины из пластиковой бочки

Пластик – материал, с которым легко работать. К тому же, он не подвержен коррозии. Для обустройства кессона часто используются еврокубы (кубические контейнеры) или обыкновенные пластиковые бочки. Правда, во втором случае внутри приямка сможет поместиться только наружный центробежный насос, из-за небольшого объема конструкции. Еще один нюанс, связанный с этим, — оголовок скважины располагается по центру бочки.

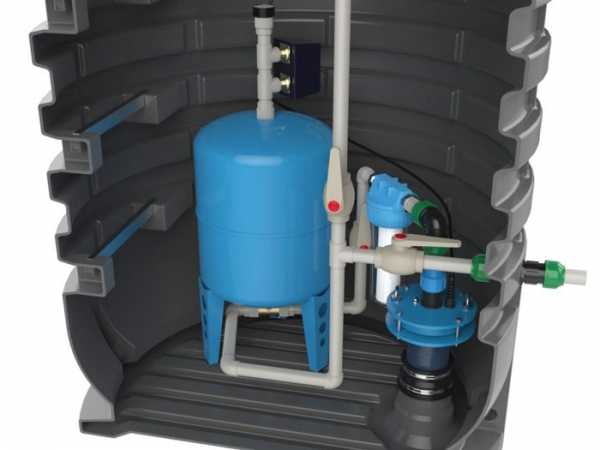

Внутреннее устройство пластикового кессона

Особенность пластиковых емкостей – плавучесть. Это значит, что в период подъема грунтовых вод бочка может всплыть, а оборудование, расположенное в ней, — сломаться. Поэтому после установки пластикового кессона оставшееся пространство необходимо забетонировать, параллельно задействовав армирование прутьями из стали. Фиксировать пластиковый кессон также следует на бетонной основе.

Использование в качестве кессона бочки типа еврокуб – довольно популярное решение. Такие контейнеры могут вместить всё необходимое оборудование. Стенки их оснащены ребрами жесткости. Перед монтажом следует заменить поддон, входящий в состав еврокуба, например, оцинкованной сталью. Стены кессона бетонируют так же, как и в случае с бочкой. Для этого предварительно устанавливают несъемную опалубку из цементно-стружечных плит, которые предотвратят деформацию контейнера.

Совет. Прежде чем использовать еврокуб, убедитесь, что он особым образом обработан, а значит, безопасен для здоровья людей. Ведь в таких ёмкостях зачастую перевозят химикаты и некоторые другие вредные вещества.

Бетонный кессон из колец: особенности

Специалисты утверждают, что в последние несколько лет монтаж приямка с применением железобетонных колец осуществляется всё реже. Причин несколько:

большой вес конструкции, который требует специальной техники для подъема и сильно просаживает грунт;
низкий уровень гидро- и теплоизоляции;
высокая стоимость материалов.

Бетонный кессон

Зато если вы решитесь смонтировать такой кессон, это не займет слишком много времени. Для хорошей герметизации нужно купить кольца, имеющие замковые кромки. В продаже есть и другие элементы для создания конструкции: дно, перекрытие с отверстием, доборы для подъема люка. Во время обустройства следует заполнить стыки смесью из песка и цемента, а также позаботиться о дополнительной гидроизоляции.

Можно использовать заводской металлический или пластиковый кессон, однако он обойдётся дороже, чем самодельная конструкция. Поэтому многие хозяева делают приямок своими руками, выбирая из всех вариантов наиболее подходящий по стоимости и простоте монтажа.

Как сделать бетонный кессон: видео

thewalls.ru

Какие функции выполняет кессон для скважины

Пробуренная скважина и установленный насос – это решение проблемы водоснабжения загородного дома. Оптимально, если в скважину опускается глубинный насос. Он находится ниже уровня промерзания грунта, и если правильно спланировать сам водопровод, то проблем с замерзанием оборудования и трассы не возникает. Все по-другому, если устанавливается насос поверхностный. Он располагается на грунте около обсадной трубы скважины на поверхности, поэтому подвержен изменениям температуры окружающего воздуха. Понятно, что зимой он замерзнет. Чтобы этого не происходило, устанавливается кессон для скважины.

Кессон

Это пустая емкость, которой накрывается место сооружения скважины, где установлен скважинный насос. Основное его назначение – закрыть собой оборудование и электрику от атмосферных осадков. Это первое. Второе – это возможность углубить место установки насоса до уровня промерзания грунта, чтобы обеспечить бесперебойную работу агрегата в независимости от перепадов температур. При этом кессон будет создавать непреодолимый барьер для подпочвенных вод, которые могут через котлован проникнуть в скважину, плюс затопить насосную установку.

Поэтому кессоны изготавливаются из прочных и плотных материалов. В основном из металла, пластика или железобетона.

Первые два варианта доступны для покупки в готовом виде. Но иногда используется и третий вариант. Для экономии средств многие изготавливают кессон из подручных материалов, но чаще используется бетон. Насосная станция своими руками предполагает и самостоятельное изготовление кессона. Но с точки зрения денежных затрат это не всегда оправданно. Сооружение бетонной конструкции для защиты насосной станции – это сложный и долгий процесс, который сопряжен с сооружением опалубки, армированием, заливкой раствора. Поэтому в большинстве случаев рационально использовать готовый вариант.

Виды кессонов

Самый старый вид – это металлический кессон для скважины с горловиной сверху и с установленным на ней люком. Он может быть круглым или прямоугольным. Основное преимущества металлического кессона – это пластичность металла, поэтому при воздействие различных нагрузок резервуар не трескается. Что очень важно, потому что в любую даже самую маленькую трещинку вода проникает без проблем.

Но при этом металл быстро коррозирует, что приводит оборудование в негодность, поэтому у металлических кессонов низкий эксплуатационный ресурс. Чтобы это не происходило, металлическую поверхность обязательно с двух сторон гидроизолируют. Производители решают проблемы коррозии по-разному. Поэтому на рынке можно найти кессоны из алюминия и нержавейки – удовольствие не из дешевых.

Установить металлический кессон для скважины своими руками несложно. Хотя надо отметить, что эти защитные емкости изготавливаются из металлического листа толщиною не менее 3 мм. То есть, это достаточно тяжелое устройство, поэтому к его монтажу привлекаются подъемные механизмы.

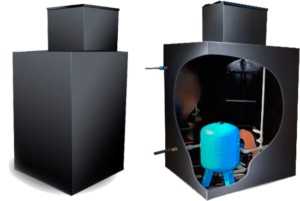

Металлический прямоугольного сечения

Пластиковые кессоны

Как только на рынке появились первые пластиковые изделия, их производители ту же стали задумываться над тем, чтобы производить изделия больших размеров. К ним относятся емкости, резервуары, бочки и так далее. Не обошло это веяние и кессонов. Пластиковые кессоны для скважин на сегодняшний день самый оптимальный вариант. При толщине стенки в 20 мм они очень легкие, поэтому их монтаж производится вручную. Пластик не подвержен коррозии, поэтому нет необходимости проводить гидроизоляционные мероприятия. Он, как и металл, на все сто процентов водонепроницаем. По цене он самый дешевый из всех видов кессонов для скважин.

Единственный их недостаток – небольшая масса. Все дело в том, что кессоны устанавливаются в грунт. Весной, когда происходит оттаивание грунта, появляется эффект вспучивания. Это когда лед внутри почвы превращается в воду, то есть, увеличивается в объеме. При этом происходит расширение грунтовых пластов верхнего уровня, поэтому земля начинает подыматься вверх, в сторону, где нет давление и преград. Такое давление, воздействуя на кессон, просто выдавливает его из земли. Этот эффект называется «всплытие».

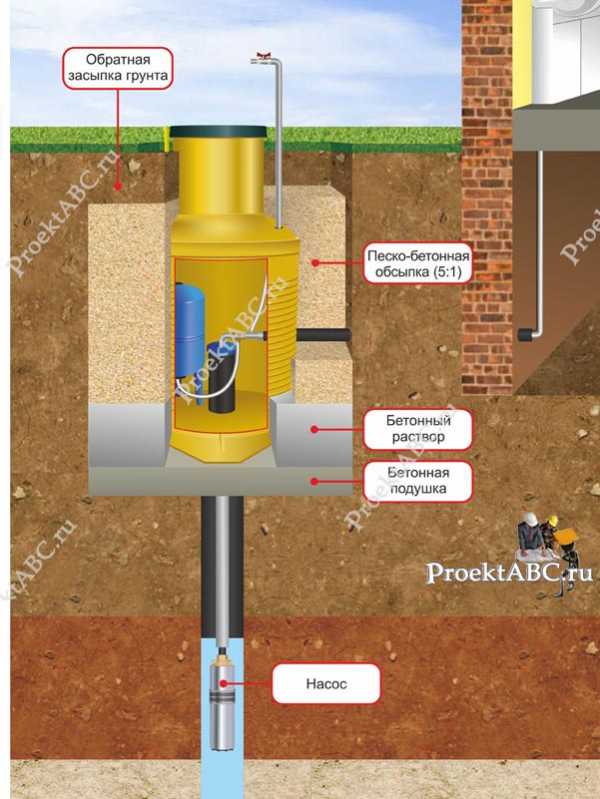

Чтобы этого не произошло, нужно под кессоном залить бетонную подушку. И уже к ней крепить пластиковый саркофаг с помощью каналов или лент. Это, конечно, затраты, которые увеличивают себестоимость устройства. Но без этого не обойтись.

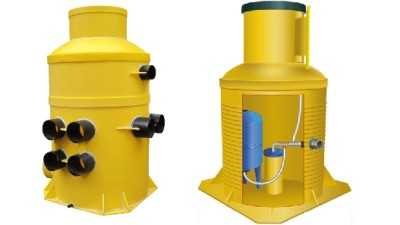

Пластиковый круглый

Железобетонные кессоны

Такие конструкции еще встречаются, хотя от них уже многие отказываются в пользу пластиковых моделей.

Во-первых, изготавливают кессон из железобетонных колец.
Во-вторых, это тяжелые конструкции, которые своими руками не поднять и не установить. Поэтому придется воспользоваться услугами подъемных механизмов, что увеличивает стоимость сооружения.
В-третьих, бетон – материал гигроскопичный, то есть, пропускающий через себя влагу. А значит, придется провести достаточно большой объем гидроизоляционных мероприятий.
В-четвертых, это стыки между кольцами, которые являются самыми уязвимыми участками. Их обязательно гидроизолируют специальными составами, к примеру, Бетоноконтактом, а сверху битумной мастикой в несколько слоев.
В-пятых, перед тем как устанавливать кессон из бетонных колец своими руками, необходимо под ним залить бетонное основание. Все дело в том, что железобетонная конструкция обладает большим весом, который действует на грунт. Поэтому со временем происходит проседание всего устройства, что может привести к его деформации.

Итак, как сделать кессон из бетонных колец. Он собирается точно так же, как и колодец, с установкой колец друг на друга. На самый верх монтируется крышка с люком, на который устанавливается чугунная круглая плита. Внутрь кессона обязательно опускается металлическая или деревянная лестница, по которой можно спуститься вниз. Она может находиться или внутри устройства постоянно, или снаружи в качестве отдельного элемента.

Из железобетонных колец

Правила монтажа

Как уже было сказано выше, кессоны могут быть разной формы: с круглым или прямоугольным сечением. Именно от этого будет зависеть форма выкапываемого котлована под него. Что касается размеров кессонов для скважин, то 2-2,5 м – высота, 1-1,5 м – диаметр или длина стороны прямоугольника (квадрата). При этом необходимо учитывать полметра высоты горловины и 60 см ее диаметра. Это стандартные величины, которыми пользуются основная масса производителей. Хотя надо отметить, что есть и устройства с большими размерами.

Монтаж кессона начинается производиться после того, как была пробурена скважина и установлена в нее обсадная труба. В первую очередь выкапывается котлован под форму и размеры защитного резервуара.

Внимание! Размеры котлована должны быть на 20-30 см больше размеров кессона.

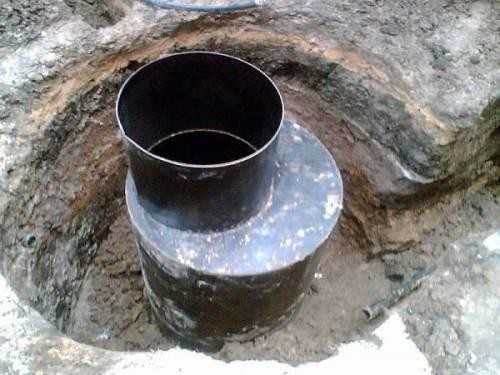

Установка в котлован

При этом учитывается уровень промерзания почвы, то есть углубляться в грунт надо ниже данного показателя минимум на полметра. Самое важное, чтобы под этот уровень попадал установленный к скважине поверхностный насос.

Теперь надо выровнять дно котлована по горизонту, после чего можно производить установку самого кессона для скважины. В днище есть специальное отверстие под обсадную трубу. Так вот кессон надевается отверстием на трубу. Если использовалась металлическая модель, то производится сварка трубы к днищу кессона. Если используется кессон из полипропилена, то место входа обсадной трубы герметизируется.

Самое сложное, когда устанавливается кессон из железобетонных колец. Очень важно грамотно провести изоляцию места стыка кольца и бетонного основания. Это самое уязвимое место, через которое чаще всего и поступает внутрь влага. Скопившись, она может попасть и в саму скважину.

Гидроизолированные кессоны

Что касается гидроизоляции кессона (металлического или бетонного), то эту операцию проводят до того, как его упустить в котлован. Особое внимание внешним плоскостям конструкции, потому что именно извне происходит негативное воздействие и влаги, и грунта. Оптимальная гидроизоляция на сегодняшний день – битумная мастика, нанесенная в несколько слоев. Можно дополнительно использовать поверх оклеечную гидроизоляцию из рубероида или толи, также уложенных в несколько слоев и промазанных между слоями мастикой.

Итак, кессон своими руками установлен, теперь необходимо его засыпать грунтом из котлована. Здесь никаких строгих требований нет, главное – производить трамбовку засыпаемой земли. После чего можно устанавливать внутрь водозаборное оборудование. Кстати, в кессон стандартного размера легко помещается и гидроаккумулятор емкостью до 100 литров, это помимо насоса. Не забываем и про оголовок скважины, который выполняет защитные функции.

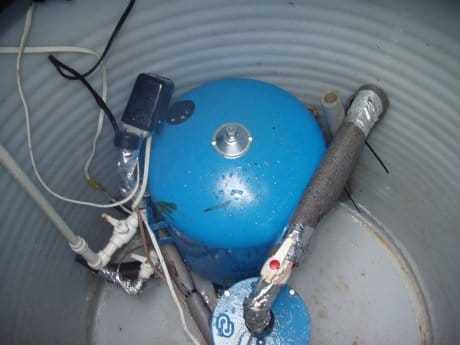

Гидроаккумулятор внутри кессона

Внимание! Если принято решение установить в кессон для насосной станции гидроаккумулятор, то отверстие для обсадной трубы лучше сделать не по центру днища, а сбоку. Это дает возможность поместиться внутри человеку. При этом шланг, по которому будет вода откачиваться из скважины, и питающий электрический кабель надо выводить ближе к трубе, ведущей к дому.

металлический и бетонный своими руками

Постоянный забор воды спасает от промерзания систему водоснабжения — факт. В обычных условиях забор воды не бывает постоянным — факт. В первую же по-настоящему зимнюю ночь, как только беспечные владельцы загородных домов улягутся спать, мороз уничтожит все, до чего дотянется. Утепление — важнейший этап обустройства скважины, и лучший вариант — установка кессона. Металлический кессон для скважины — самое простое решение, но есть и другие.

Кессон — конструкция круглой, прямоугольной и каких-либо еще форм с предусмотренными отверстиями для труб, кабеля, обсадной трубы. Его размер должен быть достаточным не только для размещения оборудования, но и для человека, систематически обслуживающего это оборудование. Задача кессона — предохранение от мороза и других агрессивных природных воздействий, потому все швы и соединения должны быть герметичными, поверхности — изолированными. Гидроизоляцию устраивают снаружи, теплоизоляцию — внутри (ППУ традиционно).

Конструкции выпускают из пластика, бетона, металла. Каждый вариант характеризуется своими достоинствами/недостатками. Самые популярные металлические кессоны для скважин подвержены коррозии, бетонные — тяжелые, пластиковые… пластиковые (со всеми вытекающими: нет прочности, не выдерживает нагрузки грунта, а потому приходится по кругу заливать бетоном, что полностью уничтожает смысл установки конструкции — проще бетонный и отлить).

Металлический кессон для скважины ↑

Это конструкция с горловиной или без, сваренная из стальных листов толщиной 4 мм (стандарт, но можно заказать больше, однако надо учесть возрастающую вместе с толщиной листа массу изделия), кубическая, цилиндрическая или в форме параллелепипеда. Внутри вмонтирована лестница, устроены отверстия для вывода трубы, кабеля и вентиляции (чтобы не накапливался конденсат). Во избежание корродирования все наружные поверхности обработаны — битумной мастикой в основном.

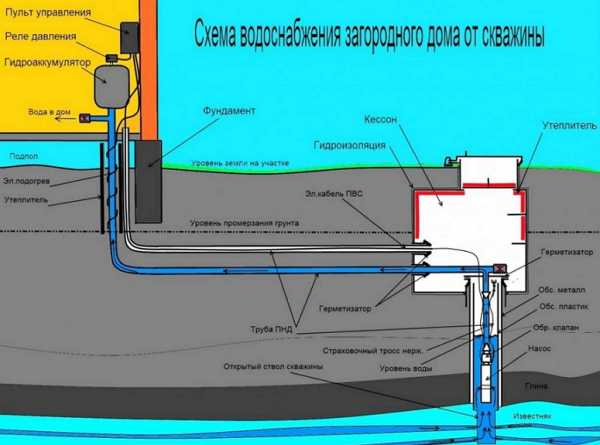

Схема кессона для скважины

Популярность этого типа конструкций вполне оправдана — металлический кессон для скважины:

прочен,
долговечен,
прост в монтаже,
удобен,
относительно недорог.

Монтаж кессона для скважины ↑

Монтаж сводится к следующим действиям:

Рытье котлована.
Обрезка обсадной трубы.
Устройство бетонной подушки.
Опускание конструкции в котлован.
Крепление бандажных тросов (к подушке).
Засыпка песком зазора между стенками котлована и кессона.
Обратная засыпка грунта.
Герметизация соединения с обсадной трубой.
Подключение (герметичное) оборудования.
Устройство вентиляции.

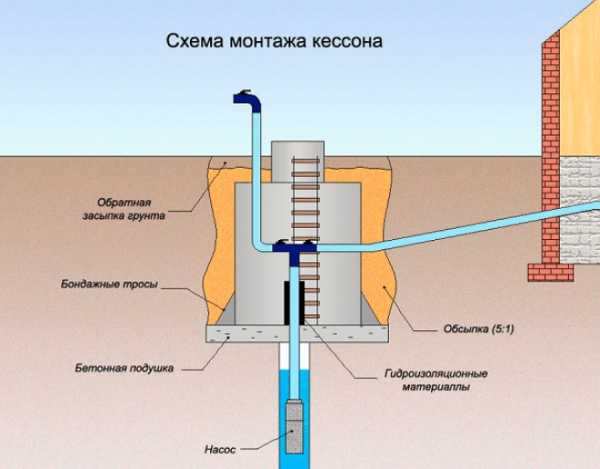

Схема монтажа

Важно! Кессон должен встать строго вертикально. Избыточное давление на обсадную трубу недопустимо — необходима хорошая сцепка конструкции с грунтом, поэтому утепляют ее изнутри.

Внутри можно разместить гидроаккумулятор. Если кессон покупать, на «свои руки» остается его установка — самая недорогая (сравнительно), но самая муторная часть с трудными (физически хлопотно), отнимающими время земляными работами и риском перекоса, от чего образуется избыточное неравномерное давление на обсадную трубу. Заплатив за кессон деньги, лучше не пытаться их угробить — пусть приедут специалисты и установят. Если же руки чешутся, делайте все самостоятельно: от начала до конца — от котлована до сварки (отливки).

На самом деле здесь нет ничего сложного (но есть трудное). Своими руками можно не только провести монтаж, но и построить кессон из бетона или металла.

Бетонный кессон своими руками ↑

Поэтапно:

Выкапываем котлован требуемого размера (это у всех по-разному: кто-то и соления/варения хранит у скважины, начисто игнорируя страсти федерального законодательства).
Засыпаем его дно (устраиваем подушку) 15 см щебня.
Стенки котлована укрываем фундаментной пленкой, защищающей от влаги.
По всему периметру по дну и на всю высоту вяжем сетку из арматуры на расстоянии около 8 см от стенок (увы, но на всю высоту возможно не всегда — вяжем на возможную, если нечто мешает). Шаг — 30 см в любом случае.
Поверх арматуры устанавливаем опалубку (ее советуют обтягивать полиэтиленом, чтобы было проще снимать).
Заливаем бетон.
Ждем, когда бетон высохнет.
Снимаем опалубку.
Вооружившись перфоратором, делаем отверстия под трубы, кабель, вентиляционную трубу (под все, что нужно).

На входящие трубы одеваем гильзы: монтажной пеной заливаем пространство между гильзой и трубой, раствором — между гильзой и бетоном. Максимальное внимание уделяем обсадной трубе скважины. Монтируем оборудование.

Крыша для кессона ↑

Остается крыша — важный элемент. Здесь придется повозиться:

собрать из брусков и скрепить саморезами основу под опалубку;
дощатый щит разместить на брусках, предварительно вырезав в нем отверстие под люк;
армировать опалубку: по периметру — с шагом 5 см, по плоскости — с шагом 15 см;
залить бетоном;
дать просохнуть;
прикрепить люк.

Люк тоже можно сделать, однако если на ваш кессон найдется подходящий по размеру, лучше купить — это на самом деле проще.

У означенного способа есть простейшая альтернатива — колодезные кольца с замком. Финансовые затраты будут выше (кольца с замком не из дешевых), но времени уйдет на порядок меньше: отлить нужно будет только дно, а кольца просто опускают как в колодец. Загвоздка в крыше — круглую форму сложнее отлить самостоятельно (точнее опалубку сделать).

Главный недостаток бетона как материала для кессона — гигроскопичность: конструкция требует серьезной гидроизоляции.

Кессон из колец (мы видим — вода внутри есть, и это главный аргумент продавцов металлических изделий)

Еще один способ — сложить кессон для скважины из кирпича. Металлический кессон тоже можно сделать своими руками: добыть огромную бочку и использовать ее; сварить конструкцию из стальных листов. Монтаж всегда одинаков вне зависимости от выбранного материала: надо копать, надо обустраивать, надо герметизировать/изолировать «дом» для оголовка и оборудования.

Цилиндрическая конструкция (непонятно, где утепление, а потому неясен смысл: может, на замок запирают накопительный бак, чтобы чего не вышло)

Кто-то хочет сэкономить, кто-то — подлечиться трудом праведным, а у кого-то, может, хобби такое — кессоны строить для скважин. Не исключаем и карьерной лестницы: сегодня — кессон, завтра — трубопровод, послезавтра — бассейн, а там и сам дом не за горами с весенней посадкой деревьев по периметру. Если в графике останется время для сына, жизнь будет прожита не зря. Точно так же она будет прожита не зря, если все потраченное на строительство кессона время уделить семье — пользы от этого откровенно больше. А специалисты пусть строят — на то они и специалисты.

aqua-guru.ru

Кессон для скважины своими руками

Если вы собрались обустроить скважину, то стоит начинать с ее оборудования при помощи кессона, вы должны будете установить его в грунт на обсадную трубу. В этой статье предлагаю ознакомиться с обустройством скважины и тем, как сделать кессон для скважины своими руками. Стоит запомнить то, что труба чаще всего выходит в кессон и все это на глубине примерно полутора метров.

Именно такая глубина нужно только для того, чтобы труба не промерзала, если вдруг наступят сильные морозы. Материал, изложенный ниже, пригодится вам для проектирования системы водоснабжения. Также нужно знать о том, что в кессон можно установить гидроаккумулятор, фильтр, насос, а также любое другое технологическое оборудование.

Что такое кессон, можно ли его сделать своими руками?

Кессоном называют герметичную емкость, в которой располагается оборудование скважины.

Это небольшое помещение должно быть герметизировано и утеплено должны образом. Чтобы сделать кессон для скважины своими руками, необходимо сразу определиться с его видом:

бетонный;
металлический;
пластиковый.

Использование бетонного кессона возможно при глубоком залегании грунтовых вод, в противном случае через бетон будет просачиваться вода. Металлический и пластиковый кессоны достаточно герметичны, поэтому могут использоваться и при высоких грунтовых водах. Но самое главное назначение кессона в том, что он должен создавать рабочею камеру в грунте для того, чтобы создать в ней место для размещения водоподъемного оборудования.

Типы кессонов

Стоит сказать о том, что кессоны изготавливаются из самых разнообразных материалов, а именно из пропилена, полиэтилена, железобетона, металла.

Металлический кессон своими руками

Если говорить о кессоне, который выполняется из металла, то он изготовлен из стали толщиной четыре миллиметра. Чтобы сделать такой кессон своими руками, необходимо обладать навыками сварки и достаточным количеством металла. Чтобы кессон не покрывался коррозией, используют битум для покрытия сверху, а для покрытия изнутри грунтовка. Такой тип кессонов изготавливается листов стали, которые соединяются между собой методом сварки. И именно из-за качественной сварки кессон становится герметичным.

Кессон из бетонных колец своими руками

Также есть тип кессона, который изготавливается из железобетона — сделать кессон собственноручно не получится без использования специальной техники. Работа по обустройству кессона из бетонных колец ведется аналогично устройству смотровых колодцев, септику из колец. он чаще всего бывает смонтирован из специальных железобетонных колец, которые обладают диаметром обычно в один или два метра. Для того чтобы совершить герметизацию такой конструкции, необходимо крайне тщательно загерметизировать водонапорную сторону. Но такой вид кессонов крайне сложен для монтажа, и крайне недолговечен, а все потом, что со временем они теряют большую часть своей герметизации со временем.

Кирпичный кессон своими руками

Дальше мы рассмотрим кирпичный кессон для скважины. Его можно назвать наиболее экономичным вариантом, так как кирпичный кессон сделать своими руками может даже начинающий строитель. Работы по его устройству вначале схоже с установкой металлических или бетонных емкостей. Однако они занимают больше времени. Каждый ряд увеличивает высоту кирпичного кессона всего на 65 см, поэтому доля ручного труда достаточно высока, но это и возможность экономии денежных средств.

Пластиковый кессон своми руками

Ну и последний вид кессонов, это пластиковый кессон. Устройство такого сооружения своими руками заключается в разработке котлована, подготовке основания и проведении монтажных работ. Такоим образом, доля вашего участия при использовании пластиковых кессонов существенно ограничена, что может не подойти, если вы решите сэкономив, задействовав собственные силы. Обратите внимание на схему скважины с пластиковым кессоном, все выглядит достаточно практично. Кстати, подобное решение есть и для системы канализации, в ней могут использоваться пластиковые смотровые колодцы.

Этот тип производится из полипропилена и обладает толщиной всего до двадцати миллиметров. Но стоит отметить то, что такой тип кессона, является наиболее прочным в сравнении с другими, а также то, что данный тип герметичен на все сто процентов, и абсолютно не подвергается коррозии. Именно такие кессоны рекомендуют устанавливать к себе, если у вас наблюдается повышенный уровень грунтовых вод.

Но крайне полезно и то, что в случае установки кессона вы полностью избавитесь от необходимости защиты от проникновения грунтовых и дождевых вод, в питьевую воду, а именно эти воды содержат наибольшее количество вредоносных бактерий, и множество ядовитых веществ. Корпус кессона, который изготовлен из пластмассовых материалов, надежно защищает вас от того, что вам нужно выделять место в помещении для гидробака, а также для любого другого насосного оборудования. Но одной из самых главных особенностей кессона является то, что в него можно установить патрубок для топлива ну или других целей, и все это можно будет выводить на поверхность грунта.

Как устроен кессон?

Кессон обладает крайне простым строением, в его составные части входит кессонная камера и надставка, ну или по другому горловина.

Внутри емкости находится полость, в которой нет никаких перегородок. Обычная высота кессона колеблется в размерах от полутора до двух метров, а обычный диаметр один метр. Если говорить о герметичности такого устройства, то кессон, который выполнен из пластмассы, герметичен на все сто процентов, а все из-за того, что все швы крайне хорошо пропаяны, это все делается на производстве. Внутрь кессона возможна установка оборудования.

proektabc.ru

РубрикаРазное
