Самодельная печь на отработанном масле: чертежи, размеры, фото изготовления и подробное описание самодельной печи на отработке своими руками.

Представляем Вашему вниманию очередную самоделку умельца Глеба, на этот раз он сделал печь работающую на отработке. Получилась довольно удобная и практичная конструкция, далее фото пошагового изготовления с описанием от автора.

Изготовление печи.

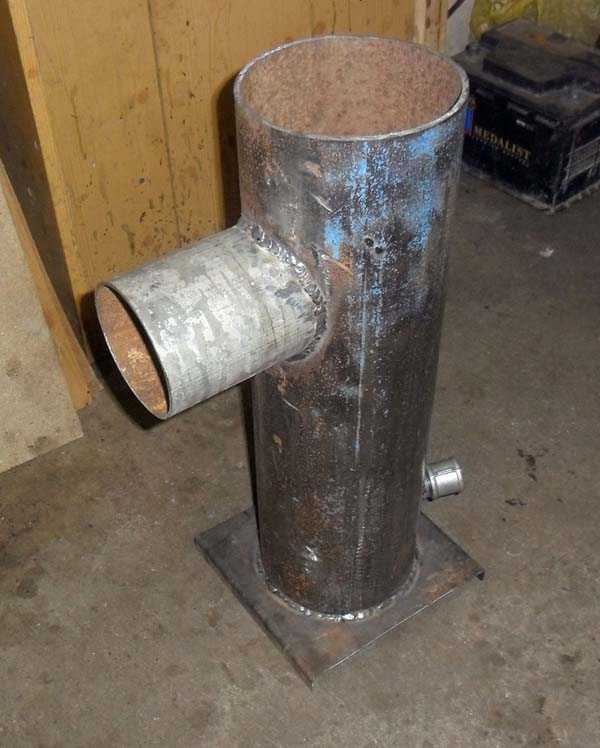

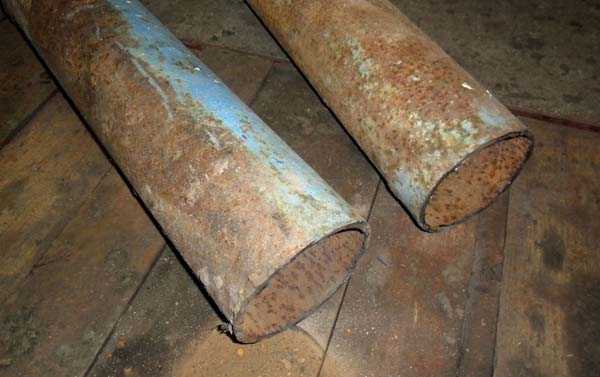

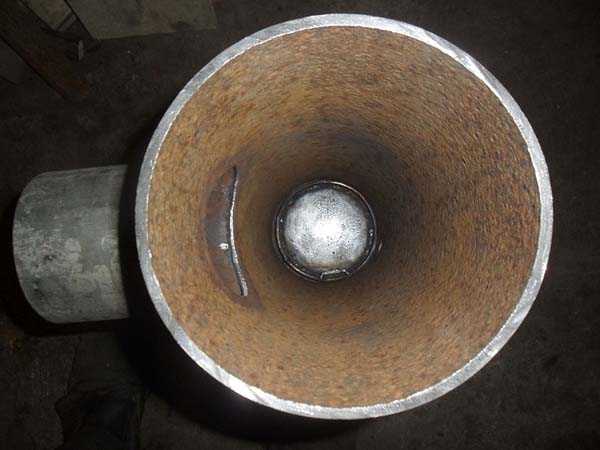

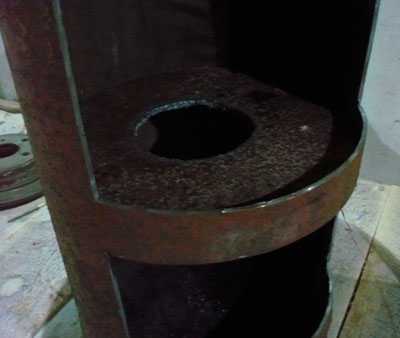

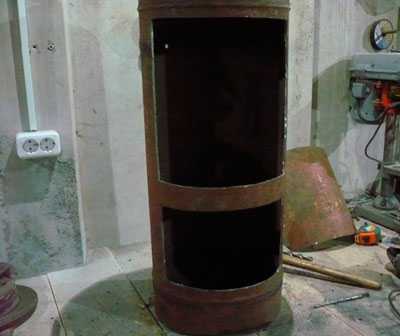

Основная часть печки состоит из двух труб — внешней и внутренней. Внешнюю трубу, внутри которой горит масло, сделал из трубы диаметром 160 мм.

Сбоку приварен отрезок трубы диаметром 100 мм для соединения с дымоходом. Дно сделал из листа 2 мм.

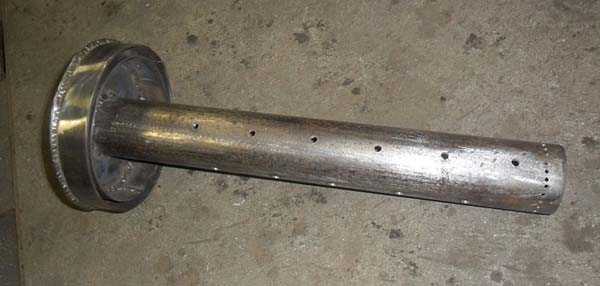

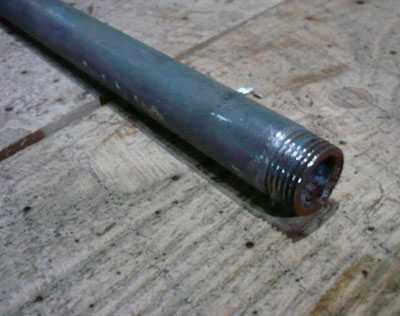

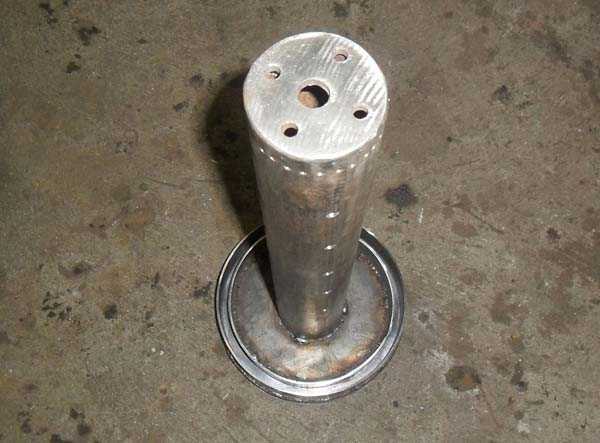

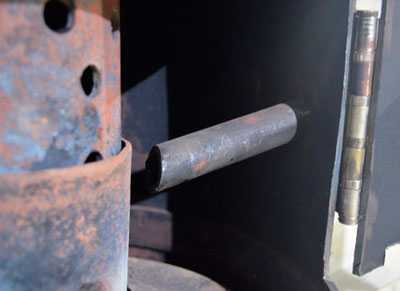

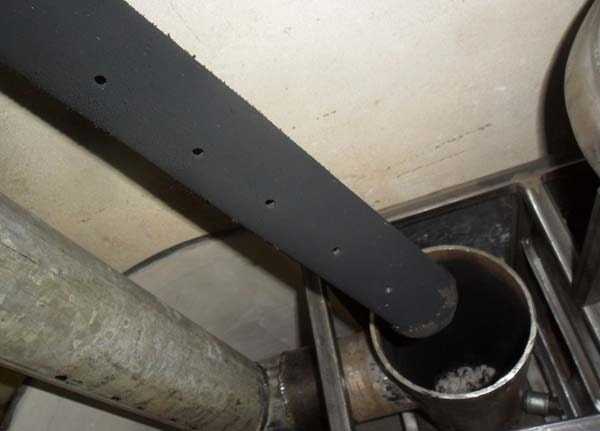

Внутренняя труба, через которую поступает воздух имеет диаметр 60 мм, дно сделал из листа 4 мм, крышка из листа 2 мм.

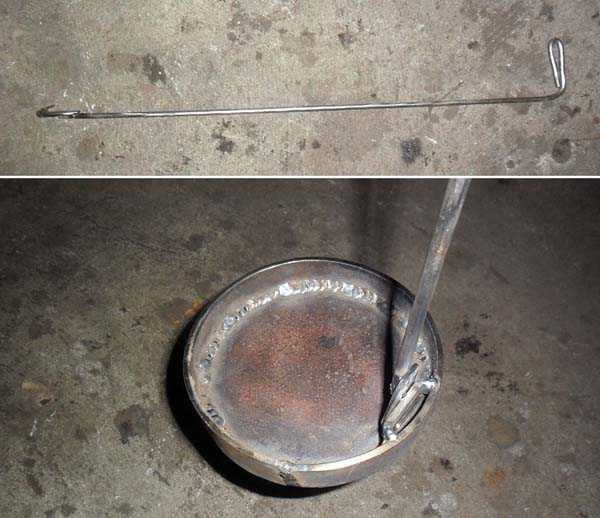

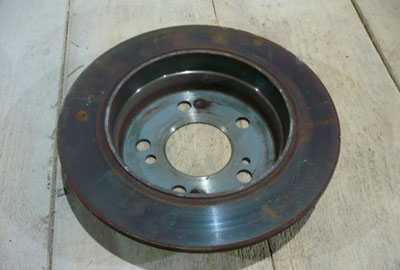

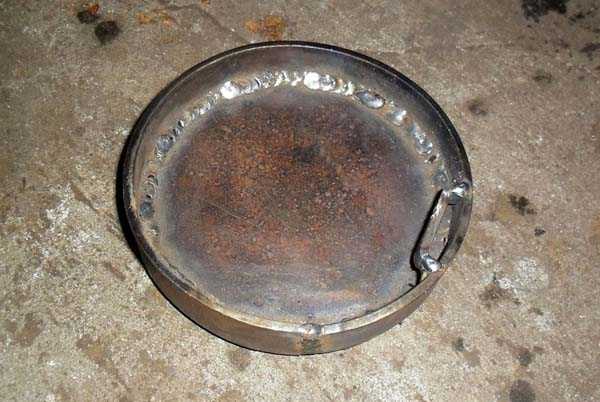

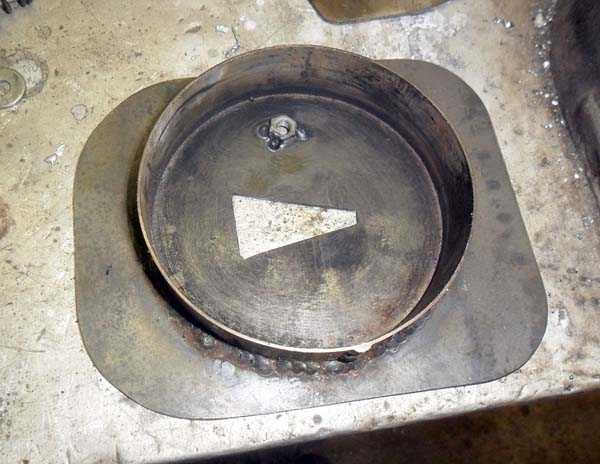

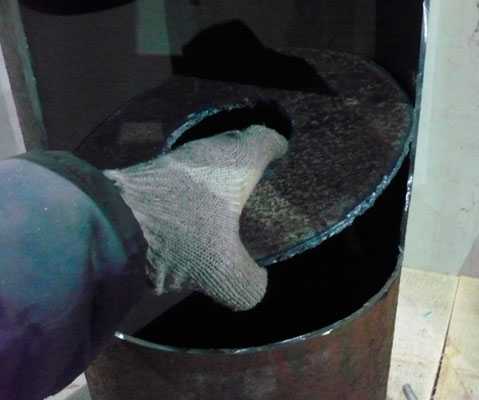

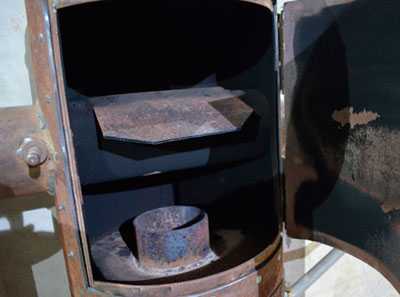

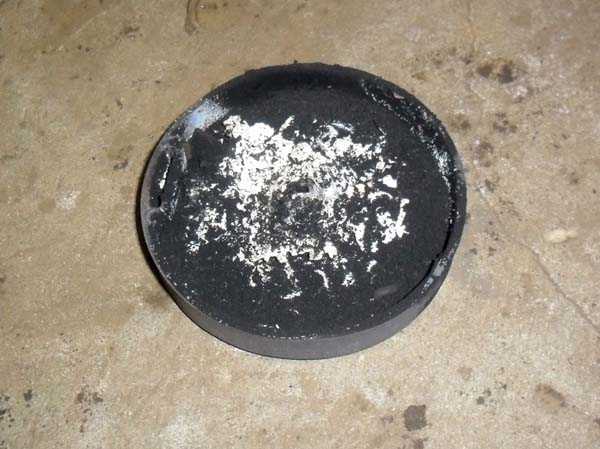

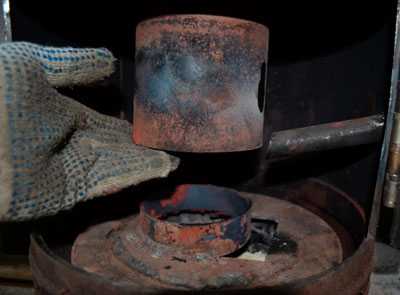

В большую трубу ставится чашка, в которую подается масло. Сделал из листа 4 мм.

Чтобы доставать чашку из трубы, сделал специальную кочергу.

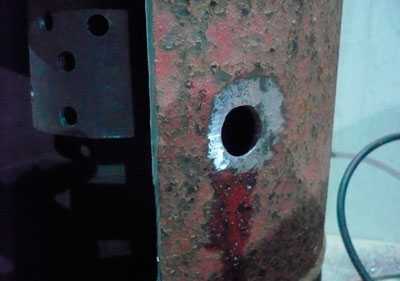

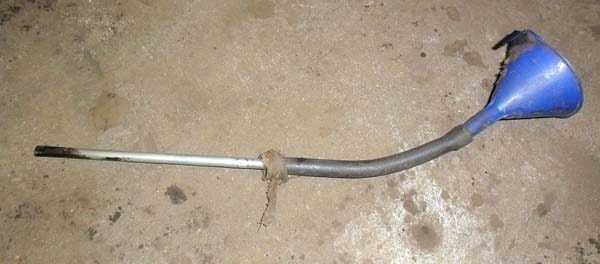

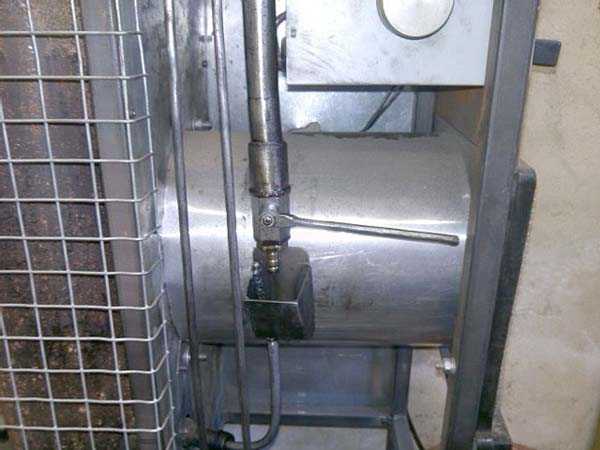

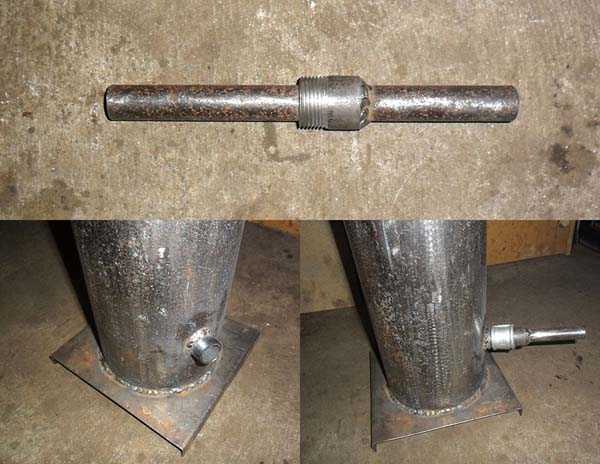

Масло в чашку подается через трубку, для этого сбоку вварил кусок водопроводной трубы с резьбой, в который ввинчивается теплозащитная направляющая для трубки:

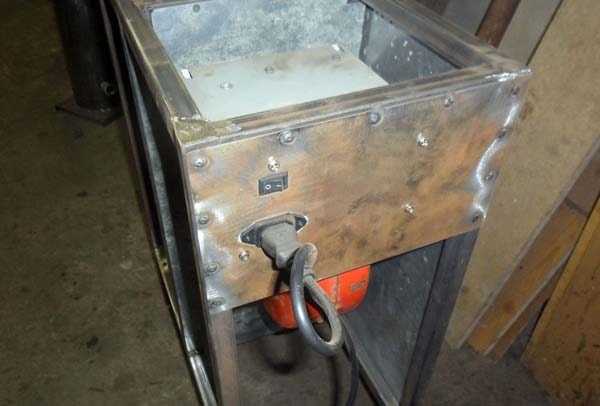

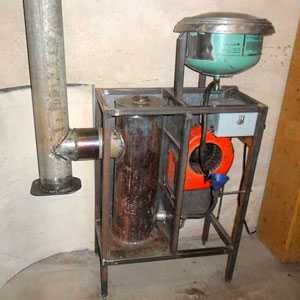

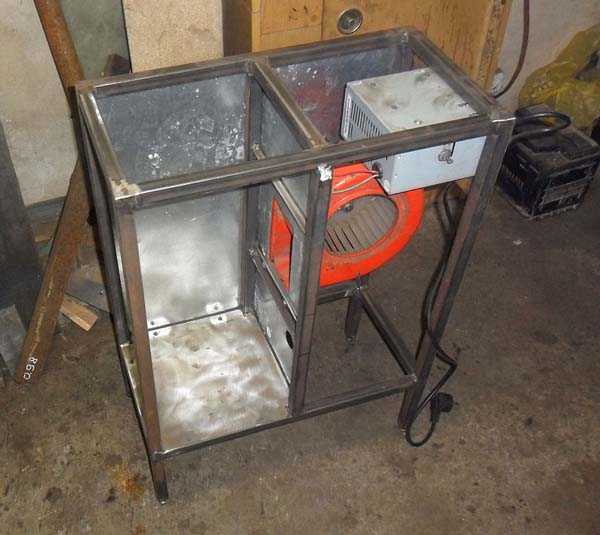

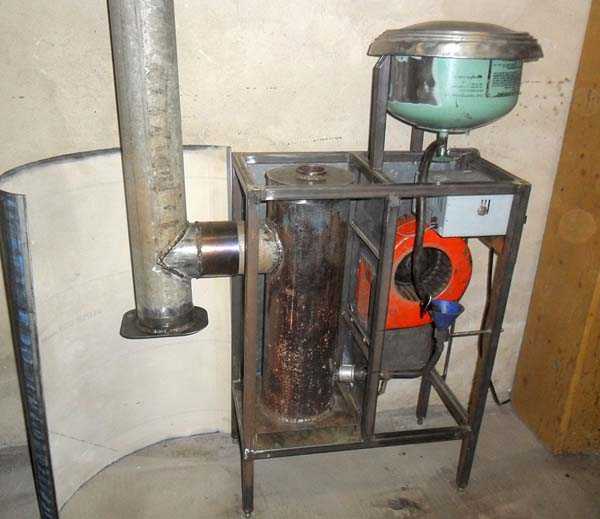

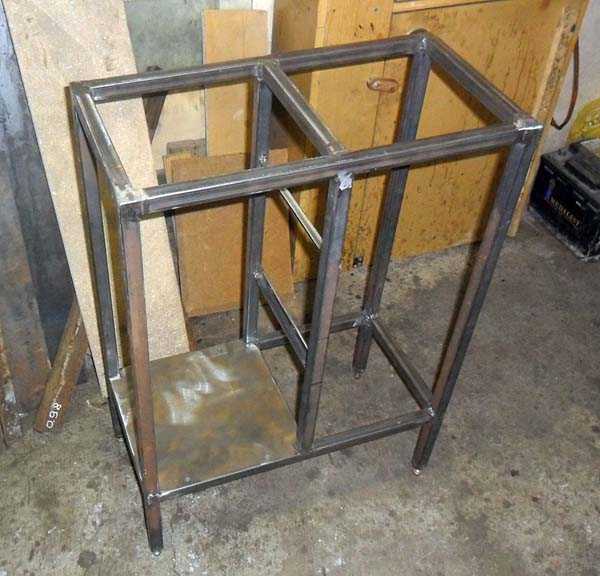

Для всего этого из квадратной трубы сварил раму:

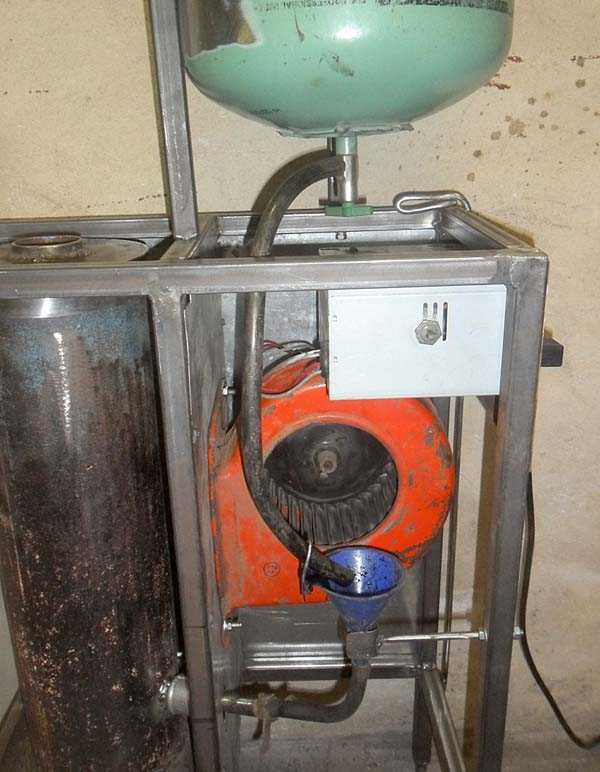

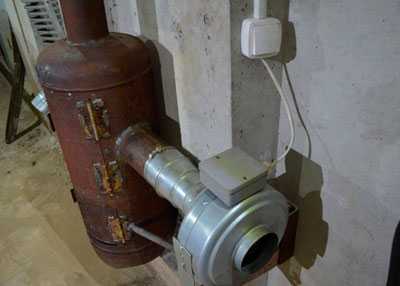

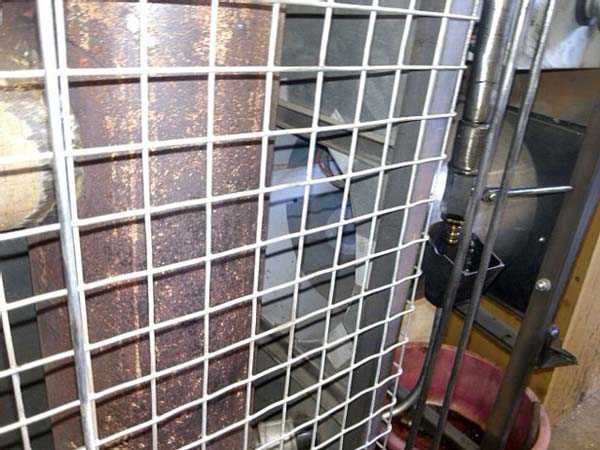

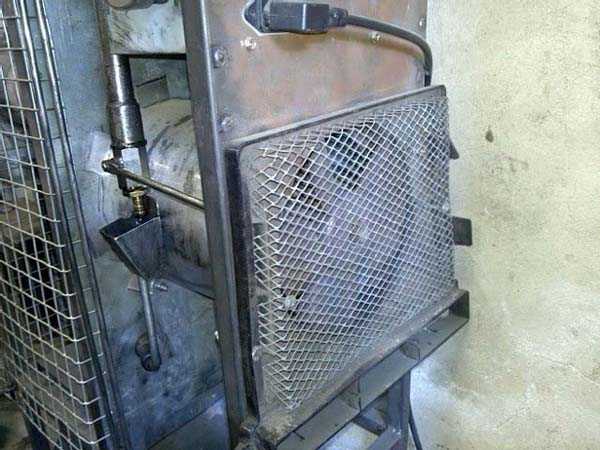

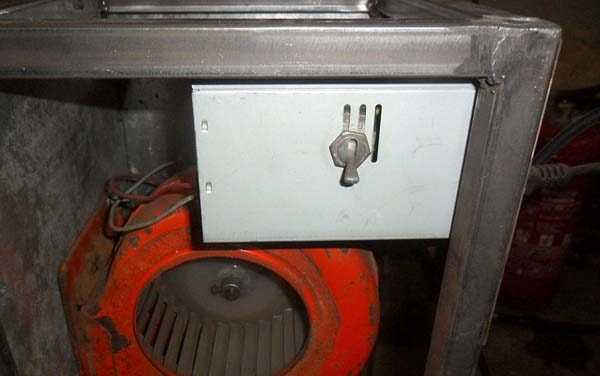

Обшил ее оцинковкой и закрепил зиловскую улитку для обдува печки и блок питания для нее.

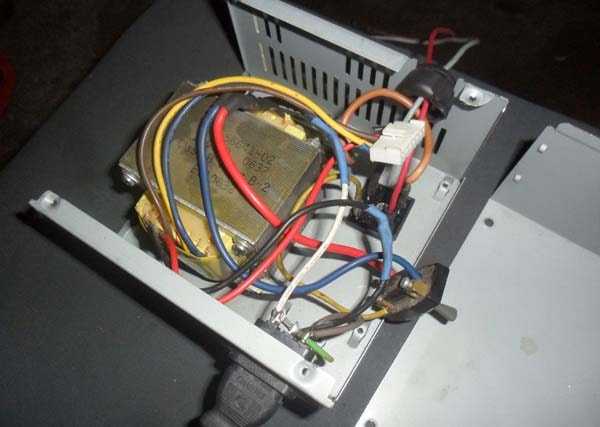

Блок питания собрал в корпусе сгоревшего БП от компьютера. Выкинул из него все потроха и воткнул трансформатор от дохлого бесперебойника и выпрямитель.

У трансформатора 2 вторичные обмотки по 7 вольт. Вставил переключатель, могу подавать на вентилятор 7 или 14 вольт для регулировки обдува.

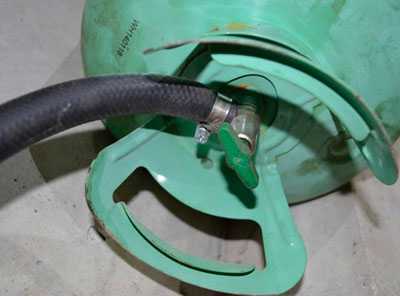

Подача масла идет самотеком из бачка, сделанного из баллона от фреона. По шлангу капает в воронку, откуда через тонкую стальную трубку (топливная 8 мм) попадает в печку.

Скорость подачи регулируется краником на баллоне.

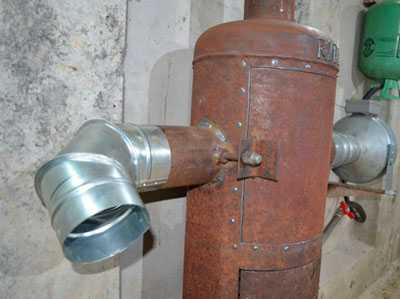

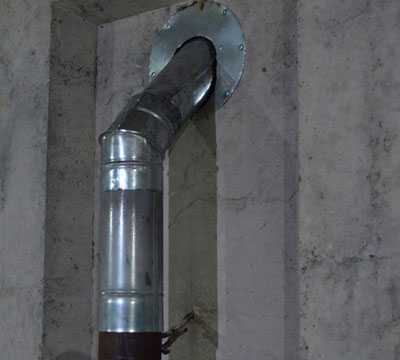

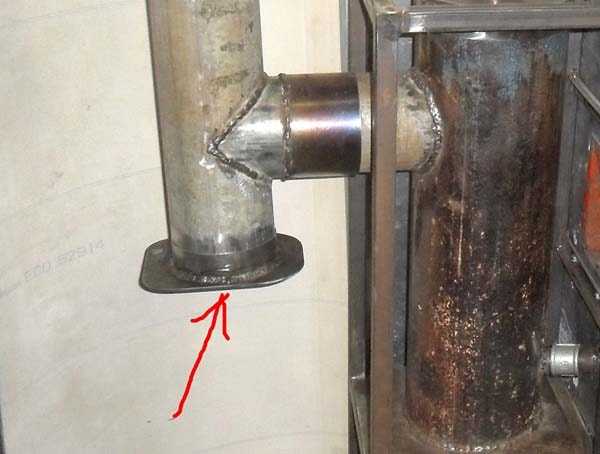

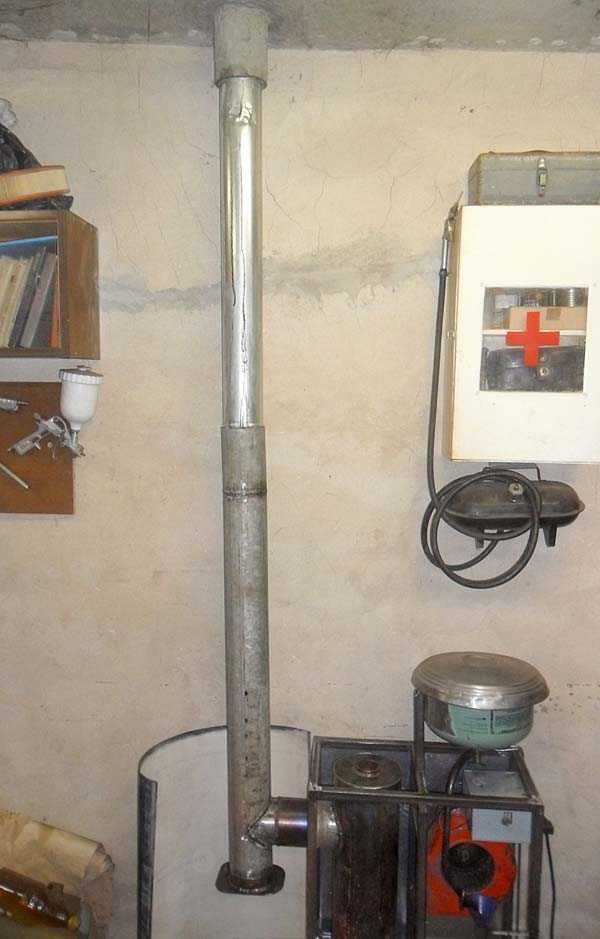

Дымоход сделал из той же трубы 100 мм, продлил его водосточной из оцинковки, а дальше — асбестоцементная. Общая высота дымохода около 4 метров.

После нескольких часов работы печки образуется небольшой слой копоти на стенках и зола в чашке. Всё очень легко и быстро чистится.

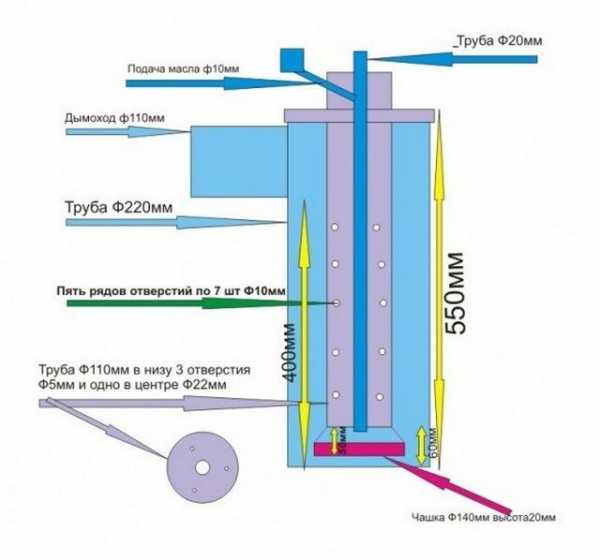

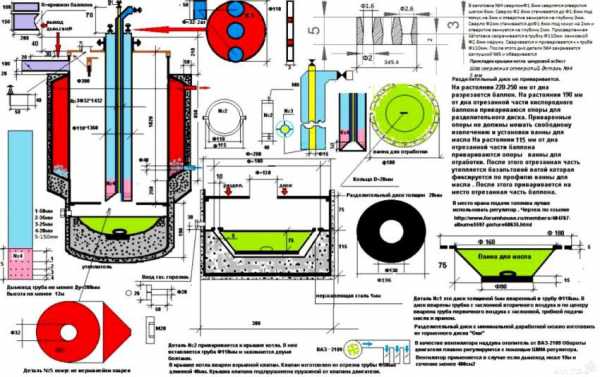

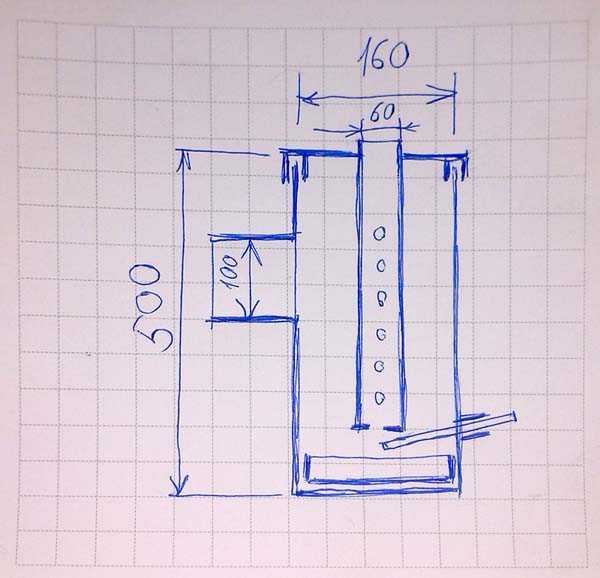

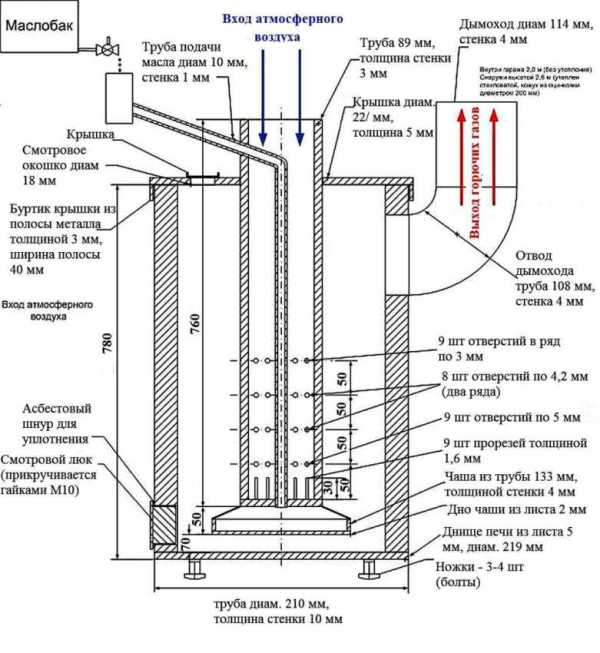

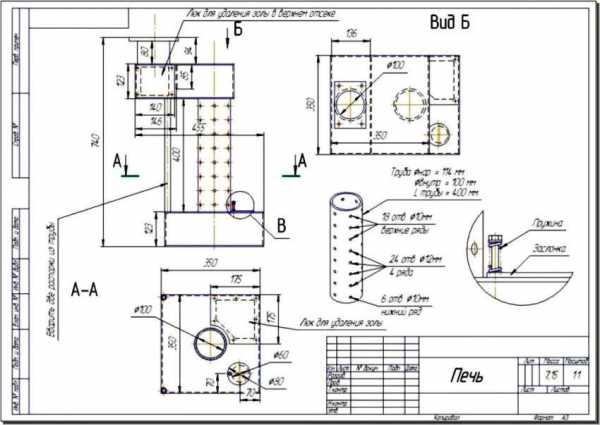

Чертежи печи на отработке.

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

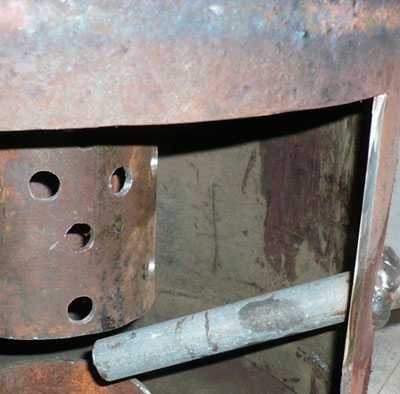

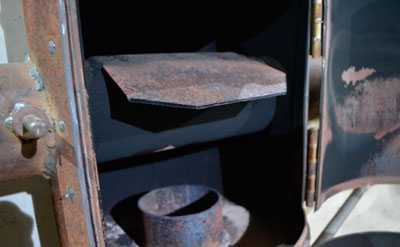

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

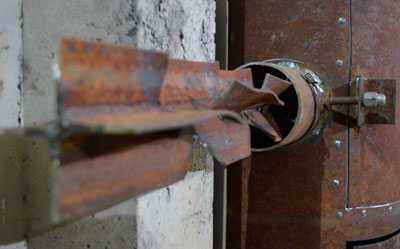

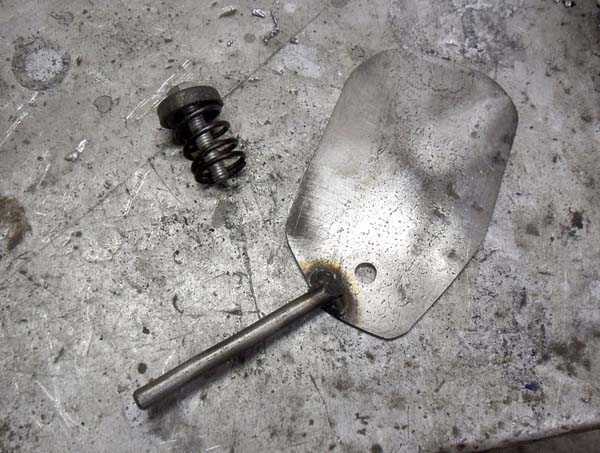

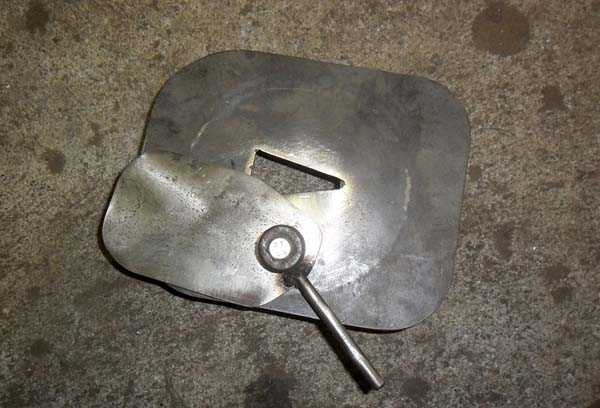

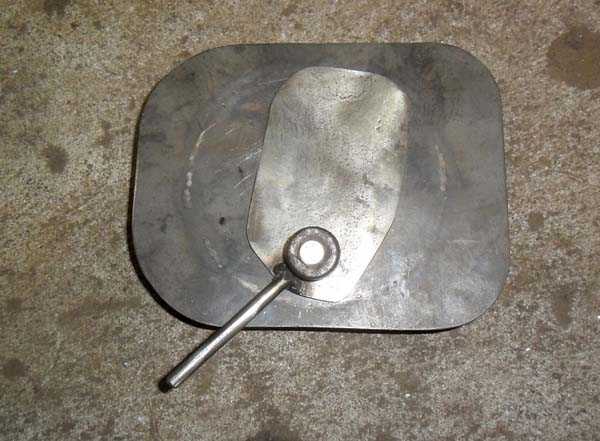

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

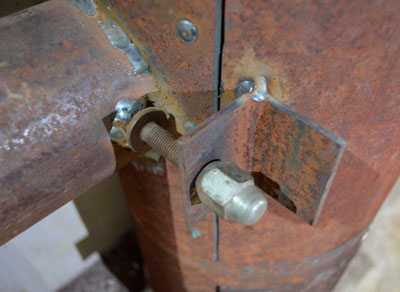

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

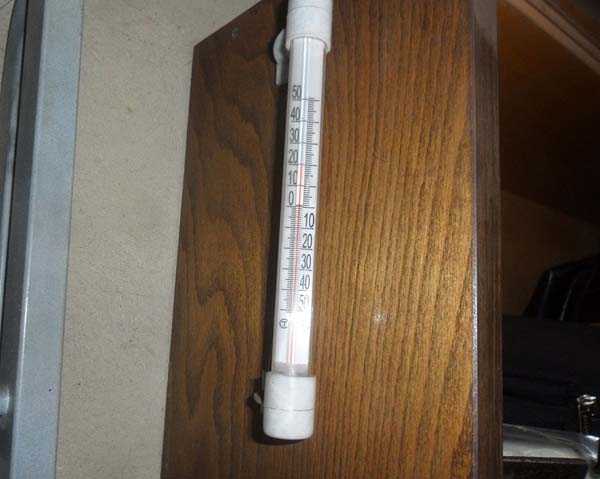

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

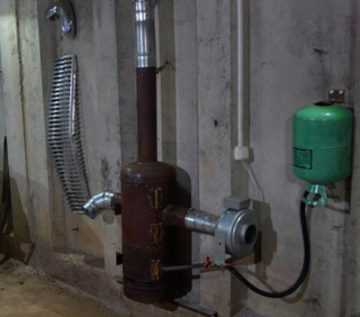

Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.

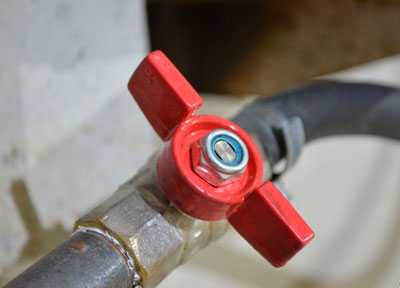

В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Автор самоделки: Глеб из г. Минск. Беларусь. источник

Популярные самоделки из этой рубрики

Чертеж печки на отработанном масле…

Самодельная печь ракета

Печка из бочки 200 литров: схема, чертежи, фото, в…

Печь ракета своими руками

Самодельная походная печка из куска трубы и газово…

Уличная печь для дачи своими руками…

Печь Бубафоня длительного горения: чертежи, схема,…

Печь из кирпича для гаража

Чертежи печей щепочниц с размерами…

Печь длительного горения самодельная…

Буржуйка в гараж своими руками: фото и описание…

Буржуйка с водяным контуром…

sam-stroitel.com

Печь на отработке своими руками

Печь на отработке своими руками может быть изготовлена разными способами. Она отлично подойдет для обогрева технических помещений, таких, как мастерские или гараж. При удачном выборе модели и правильной ее сборке, этот отопительный прибор не только станет хорошим обогревателем, но и поможет согреть воду для приготовления чая, мытья рук или других технических надобностей.

Печь на отработке своими руками

В этих рабочих помещениях далеко не всегда есть место для хранения дров или другого топлива, зато отработанные ГСМ, такие как трансмиссионное и моторное масло, обычно находятся в избытке.

Отработанные масла чаще всего отправляются на утилизацию, поэтому их всегда можно достать практически даром, сэкономив на электричестве или покупке дров. Теплоотдачу от сжигаемой отработки вполне можно назвать равноценной теплу от электрического нагревателя, а расход топлива составляет от половины до двух литров в час.

У этого способа отопления есть немало достоинств, но есть и свои недостатки. Информация о них поможет разобраться, на что нужно обратить особое внимание в процессе изготовления и эксплуатации печи.

Содержание статьи

Достоинства и недостатки печей на отработке

К достоинствам печей на отработанном масле можно отнести следующие моменты:

  • Такие печи хорошо нагревают закрытые пространства, поэтому они подходят не только для технических помещений, но и для обогрева небольших теплиц и сельскохозяйственных построек, где содержатся домашние животные и птица.
  • Правильно устроенная печь не коптит и не дает большого количества гари.
  • Подобный отопительный прибор очень прост в эксплуатации;
  • Так как отработка сама по себе не горит, а сгорают лишь ее пары, то печь можно назвать достаточно пожаробезопасной, при соблюдении правил ее эксплуатации.

К недостаткам этого способа отопления можно отнести:

  • В печи нельзя использовать отработку, имеющую посторонние примеси – это взрывоопасно. В лучшем случае, отходы от горения такого топлива будут быстро забивать фильтр и форсунки, поэтому его перед применением следует фильтровать, но можно приобрести и отфильтрованное масло.
  • Дымоход, равно, как и сама печь, довольно часто требуют очистки от продуктов горения;
  • В процессе своего интенсивного горения печь достаточно сильно гудит.

Виды печей, работающих на отработке

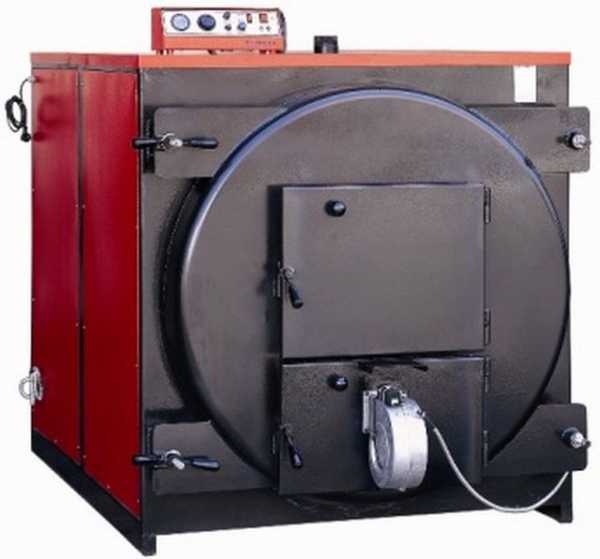

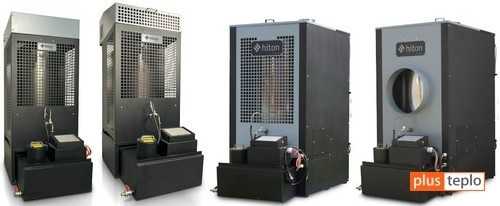

Печи на отработанном масле можно изготовить самостоятельно, а можно приспособить под это топливо пиролизный агрегат или печь с турбо-горелками, так как они работают по тому же принципу сжигания выделенных испарений.

Пиролизная печь вполне может быть приспособлена для работы на отработанном масле

В этом случае в вакуумной камере печи при недостатке кислорода отработка нагревается, и происходит ее разложение. В процессе распада выделяются испарения, которые поднимаются в другую камеру, куда уже интенсивно поступает кислород. Там испарения сгорают, отдавая достаточно много тепла.

Удобство использования этого вида печей состоит в том, что интенсивность горения можно менять, увеличивая или уменьшая поступление кислорода в пиролизную камеру.

Общая схема работы такой печи

Недостатком использования в подобных пиролизных агрегатах отработки является быстрое загрязнение камер и дымохода продуктами сгорания. Кроме этого, при этом виде отопления невозможно поддерживать температуру автоматически, поэтому нужно держать печь под постоянным контролем.

Самостоятельно изготавливают подобные приборы, работающие на отработанном сырье, из газовых или кислородных баллонов большого или маленького размера, труб различного диаметра или металлических листов. Конструкция агрегата на отработке может быть с капельной топливной системой или с поддувом.

Видео: усовершенствованная печь на масляной отработке

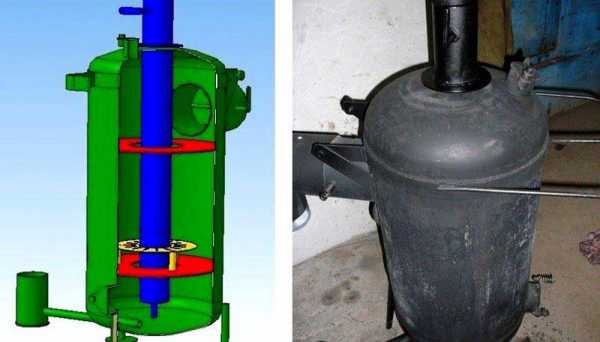

Печь на отработке, изготовленная из газового баллона

Баллоны из-под кислорода или природного газа отлично подходят для того, чтобы изготовить печку на отработанном сырье. Они имеют нужную форму, а толщина металла позволит пользоваться прибором весьма длительное время.

Печка, изготовленная из баллона стандартного размера, позволит отапливать помещение в 70 ÷ 85 кв. м., а кроме этого, несколько доработав конструкцию, можно будет использовать такой прибор и для контура водяного отопления. Подобная печь не требует установки турбо-горелки для принудительной подачи кислорода. Отработка поступает в нее самотеком.

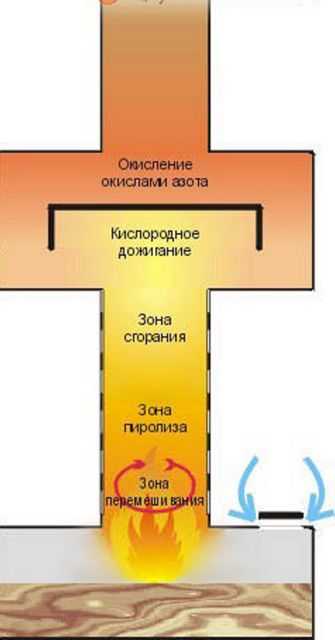

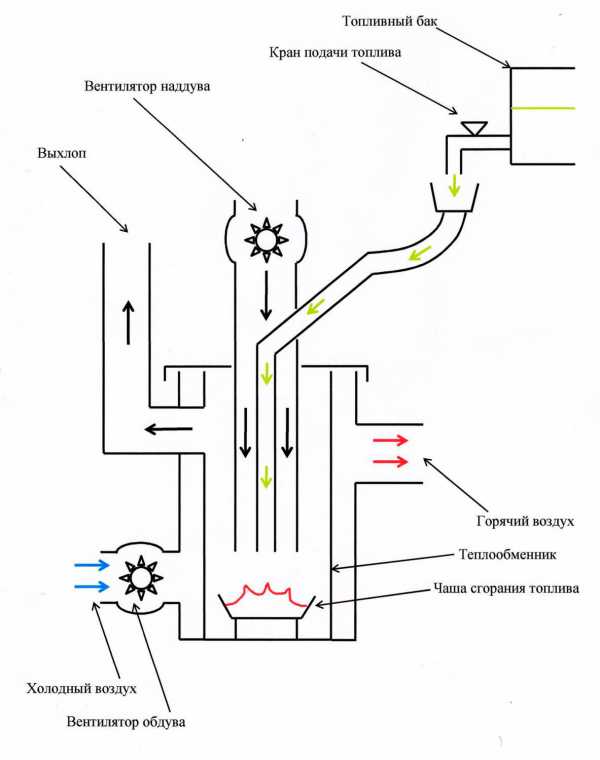

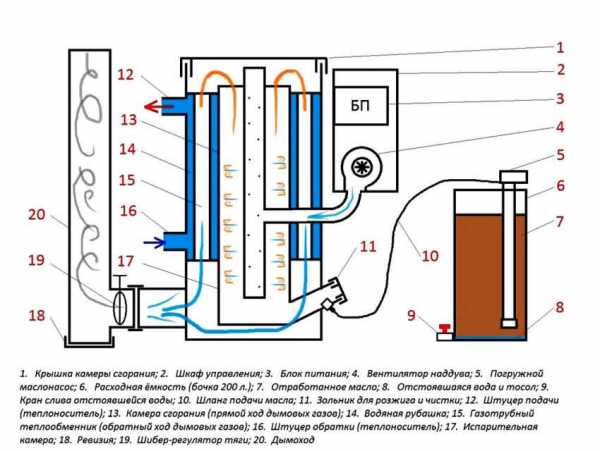

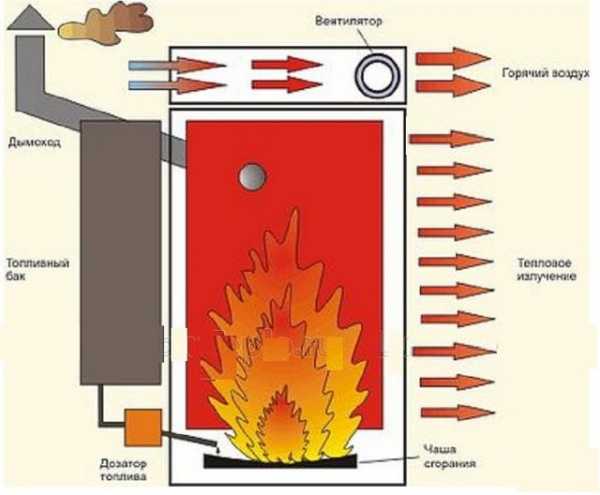

Общая принципиальная схема работы печек на отработанном масле

Для того чтобы изготовить такую печь, необходимо иметь следующие материалы:

  • Газовый баллон на 50 литров со стенками толщиной не более полутора сантиметров. Если взять емкость с более толстыми стенками, пропадает эффект быстрого нагревания и своевременного испарения паров отработки. Масло закипает при 280 ÷ 300 градусах Цельсия, при этом в камере сгорания температура поднимется до 550—600 градусов.
  • Металлические листы для изготовления емкости для топлива
  • Дымоходные трубы с толщиной стенок два — три миллиметра, определенного диаметра.
  • Трубы, предназначенные для устройства горелки.
  • Стальные уголки.

Из инструментов потребуются сварочный аппарат, дрель, углошлифовальная машинка – «болгарка», рулетка, строительный уровень, другой обычный слесарный инструмент.

Общая схема-чертеж печки на отработке из газового баллона

Процесс изготовления

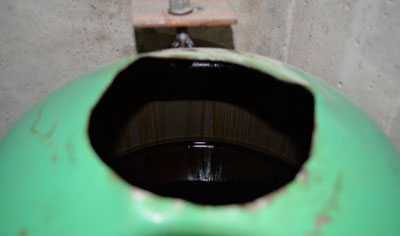

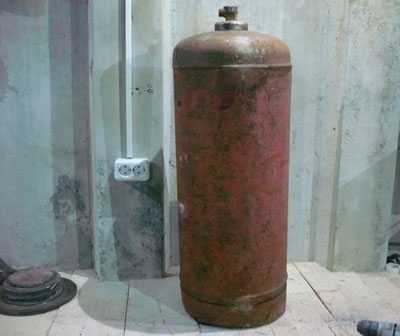

Процесс изготовления агрегата начинается с подготовки самого газового баллона. Это необходимо сделать, чтобы избавиться от остатков газа и одорантного запаха.

  • Из баллона сливается скопившийся конденсат, и емкость тщательно промывается водой в несколько приемов. Весь процесс необходимо проводить на улице.
  • Далее емкость устанавливается вертикально и заливается до самого верха водой. Для устойчивости баллон закапывают наполовину в грунт или же устанавливают в узкий поддон, имеющий большой вес.
  • Затем ставятся отметки для ровного среза верха баллона.
  • Верхняя часть емкости баллона надрезается болгаркой, и, естественно, из него начинает вытекать вода. Нужно дождаться пока она стечет до уровня зареза, а затем срезать верх полностью.

Срезанная часть затем станет крышкой емкости для топлива, а нижняя часть баллона будет согревать комнату. Теперь воду из баллона можно слить полностью.

  • Баллон лучше приподнять от пола, поэтому к нижней его части необходимо приварить ножки из стального уголка, они должны быть высотой около 200 ÷ 250 мм.
  • Далее обрезанный баллон устанавливается на ножки, и на расстоянии в 70 ÷ 100 мм от верха сваркой вырезается круглое отверстие для дымоотвода. Отверстие должно иметь тот же диаметр, что и подготовленный для этого патрубок длиной около 400 мм.

Этот патрубок устанавливают и вваривают в вырезанное отверстие. Сварочный шов должен быть ровным и герметичным.

  • Затем, к горизонтальной трубе приваривается вертикальный участок высотой в 3,5 — 4 метра с переходом на вертикаль с помощью отвода. Дымоходная труба затем выводится на улицу.
  • В нижней части баллона вырезается квадратное отверстие, которое будет служить поддувалом. На него устанавливается дверца, которая поможет регулировать количество подаваемого воздуха.
  • Следующим этапом нужно изготовить емкость для топлива, которая будет установлена на дно баллона. Она обычно изготавливается из куска трубы, высотой в 70 ÷ 100 мм и диаметром в 140 мм. Этот патрубок герметично заваривают снизу.
  • Крышка для полученной емкости вырезается из листа металла, и в ней сразу же сверху вырезаются два отверстия:

— одно в центре диаметром в 100 —110 мм — к нему будет привариваться труба такого же размера;

— второе – ближе к краю окружности. Его диаметр будет составлять 50 ÷ 70 мм, на нее закрепляется подвижная крышка. Через это отверстие в емкость будет добавляться топливо и регулироваться подача воздуха.

  • Затем в трубе, высотой равной высоте баллона и диаметром в 100 —110 мм, один конец заваривается круглой металлической заготовкой, по диаметру равной размеру баллона. Нижний же конец трубы вваривается в емкость для топлива. Получается конструкция, напоминающая штангу.

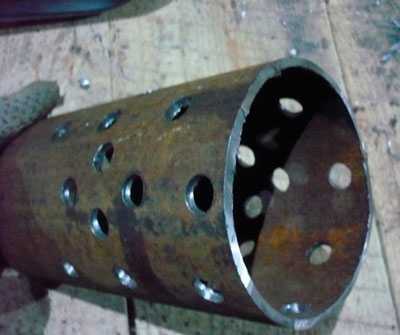

  • Высверливается пять рядов по семь отверстий размером в 10 мм. Они должны быть распределены на 400 мм высоты нижней части трубы получившейся «штанги».
  • Далее полученная конструкция устанавливается вовнутрь подготовленного баллона. Сверху крышка приваривается к его стенкам.
  • Теперь можно залить в нижнюю емкость топливо и провести испытание — этот процесс лучше проводить на улице. Если он пройдет успешно, можно заносить печь в помещение и выводить дымоход на улицу.

На первой схеме элементы печи на отработке расположены немного по-другому, и монтаж ее более сложный, но эффект от использования агрегата будет одинаков.

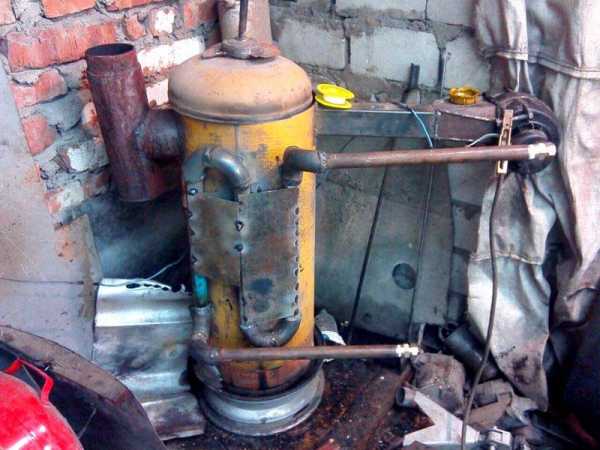

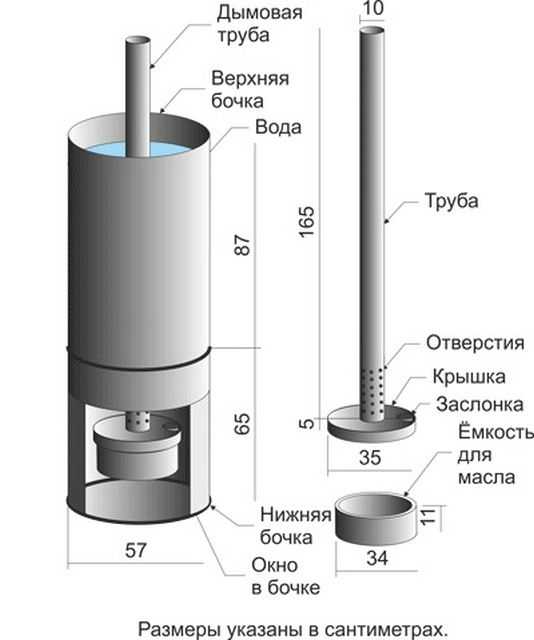

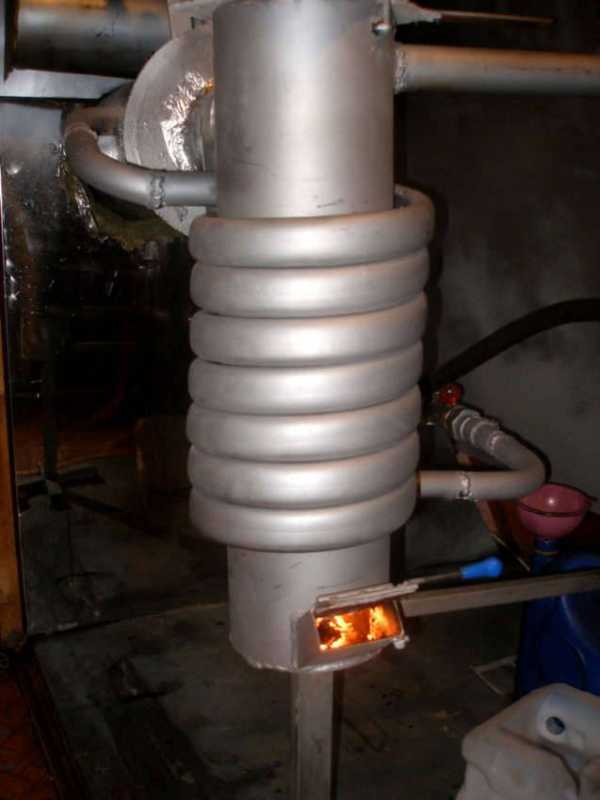

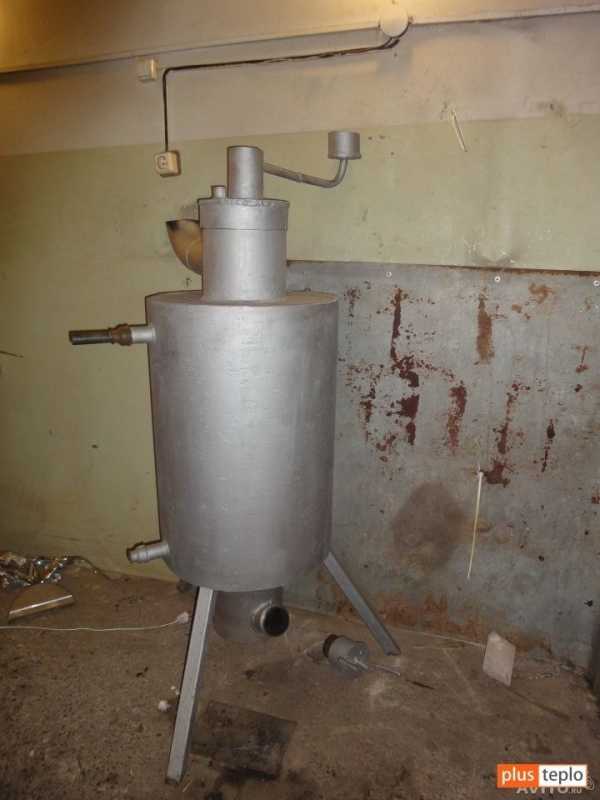

Еще один вариант печки на отработке из баллона — с водяным баком

Еще один вариант печи на отработке, который сможет нагреть комнату, подогреть воду, а при подключении контура стать водяным отоплением, хорошо подойдет для использования в теплицах и инкубаторах.

Видео: Печка на отработке с дополнительным водяным контуром

Работы проводятся в той же последовательности, что и при изготовлении первой модели, но с некоторыми отступлениями, так как в этом случае, нужно сделать герметичную емкость для воды. Ее располагают в верхней части баллона, а через нее будет проходить нагреваемая труба, по принципу самовара, отдавая тепло воде, которая будет поступать в систему отопления или к точкам водоразбора.

Существуют и другие модели агрегатов, работающих на отработанном топливе, изготовленные с использованием газового баллона. Можно придумать и собственную конструкцию, зная принцип работы этой печи.

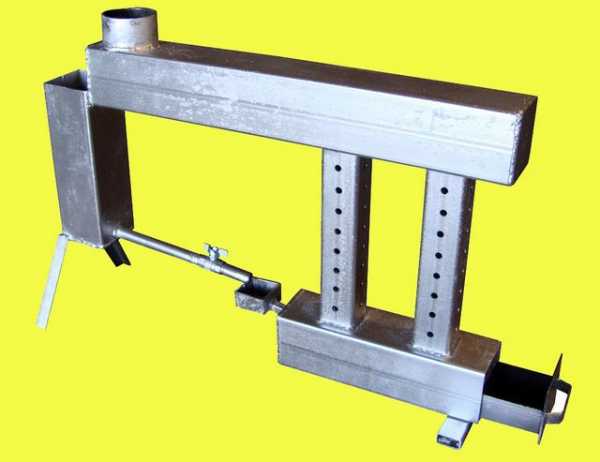

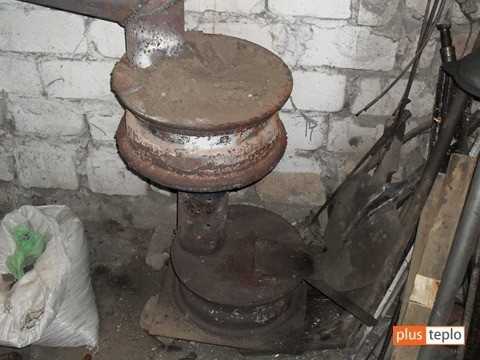

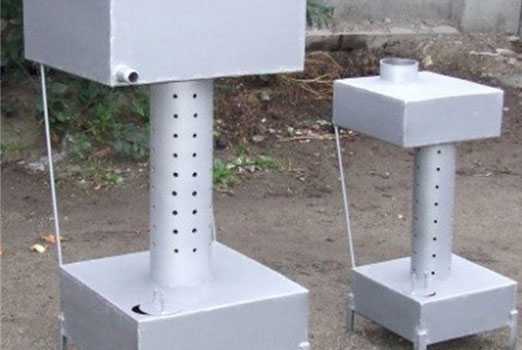

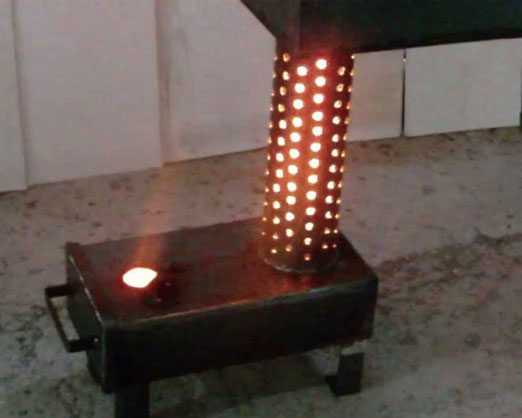

Печь на отработке, выполненная из листового металла

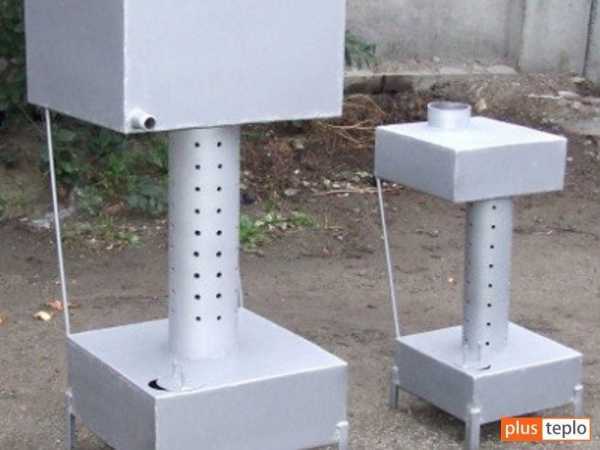

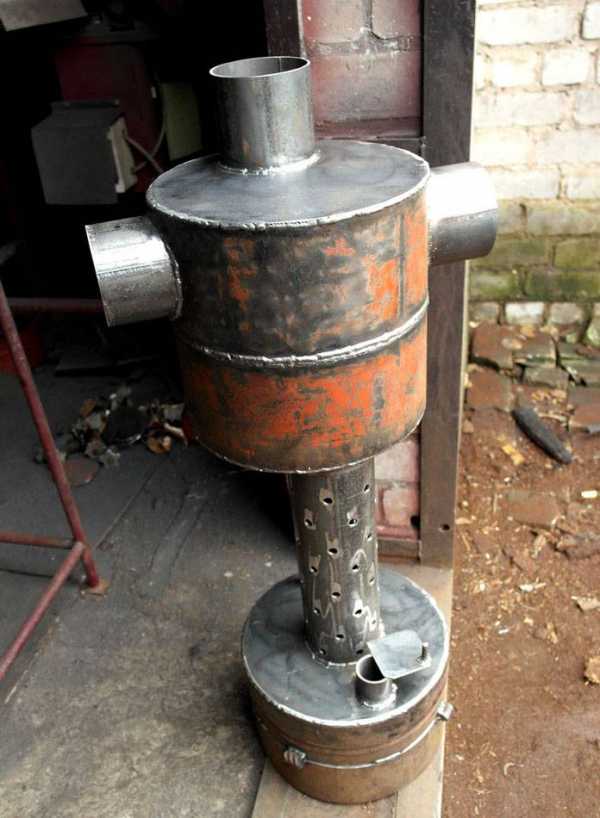

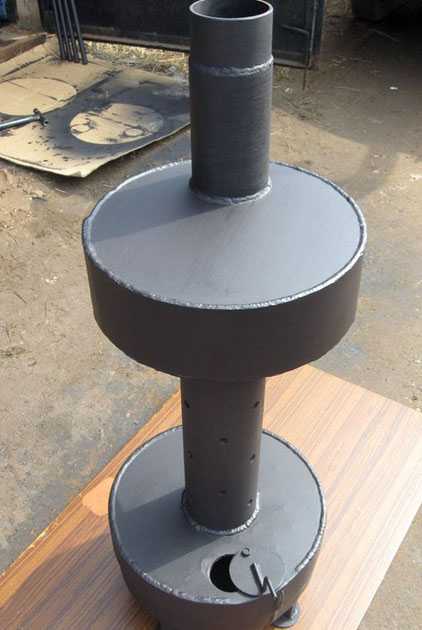

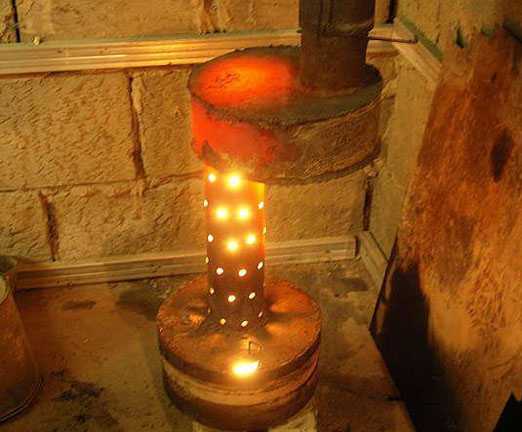

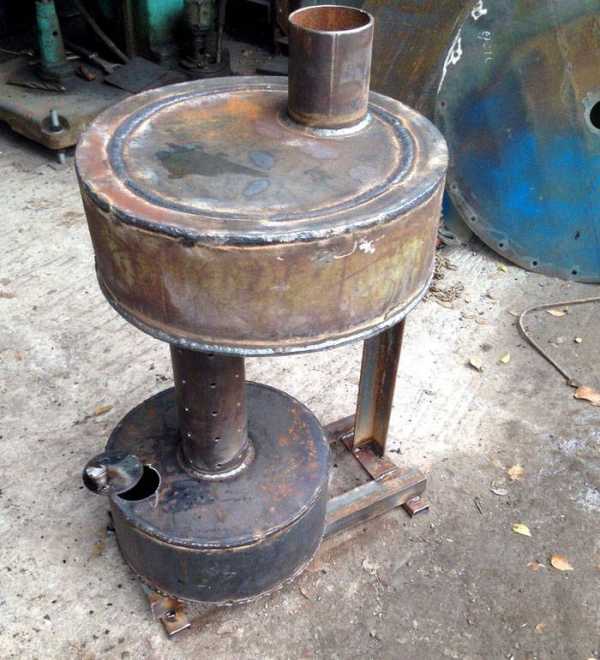

Более распространенной и популярной моделью агрегата на отработке является конструкция, изготовленная из металлических листов.  Этому есть вполне логичное объяснение: во-первых, она компактна,  во-вторых, вес ее составляет всего 25—30 кг, а в-третьих, преимуществом является наличие своеобразной варочной плиты, которая поможет не только согреть воду, но и позволит приготовить простую пищу.

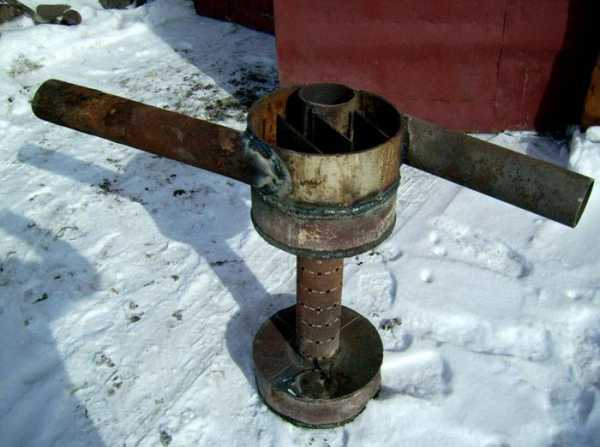

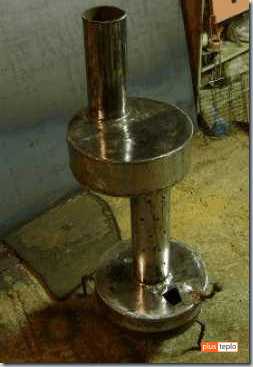

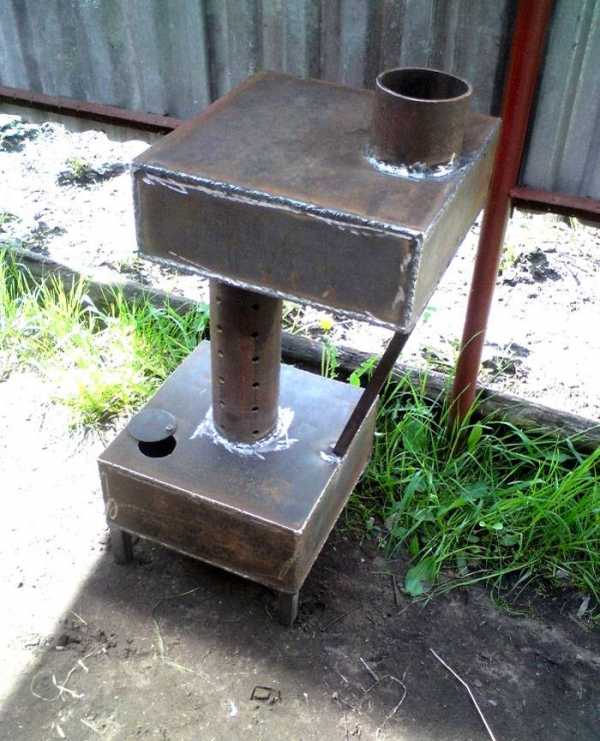

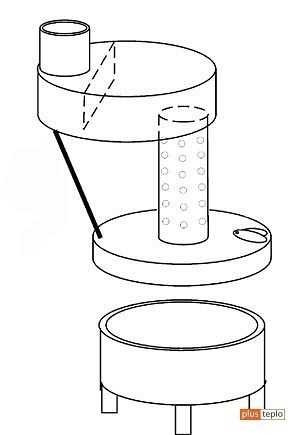

Один из вариантов печки на отработке, сделанной из листового металла

Нужно отметить, что существуют несколько типов печей, различающихся по внешнему виду, но работают они по одному принципу.

Для того, чтобы изготовить эти модели печей, необходимы те же инструменты, что и для агрегата из баллона, но материалы несколько другие:

— стальные листы, имеющие толщину четыре и шесть миллиметров;

— отрезки стальной трубы толщиной стенок 4 мм,  диаметром 352 мм – длиной 60 и 100 мм, и диаметром 344 мм, длиной 115 мм.

— труба диаметром 100 мм и толщиной стенок 4 ÷ 5 мм, длиной 500 мм.

— металлический уголок 30×30, длиной 800 ÷ 900 мм;

— стальная полоса толщиной в 3 ÷ 4 мм.

Подготовив материалы и инструменты, можно приступать к следующим этапам работы.

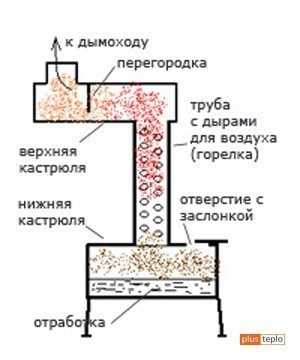

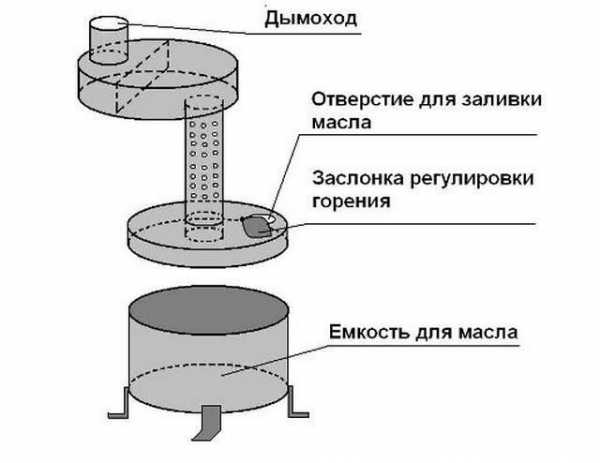

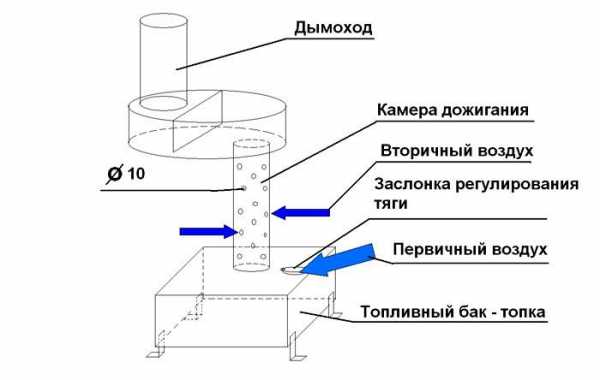

Общая схема печки на отработке с использованием листового металла и обрезков труб

Процесс изготовления деталей и их монтажа

Первое, что нужно сделать — это составить чертеж конструкции печи. Его можно разработать самостоятельно, а можно воспользоваться готовым вариантом, внеся свои дополнения, если это будет необходимо,

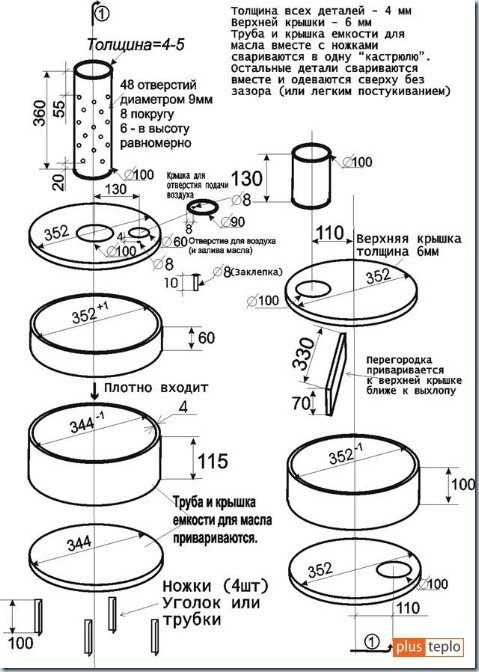

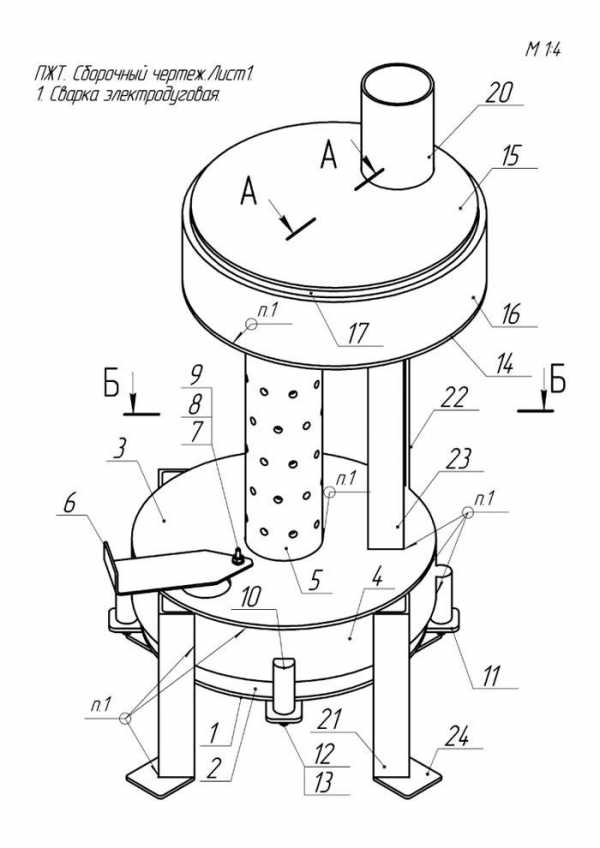

Сборочный чертеж печки на отработке

Далее необходимо изготовить все детали, опираясь на данные и размеры чертежа.

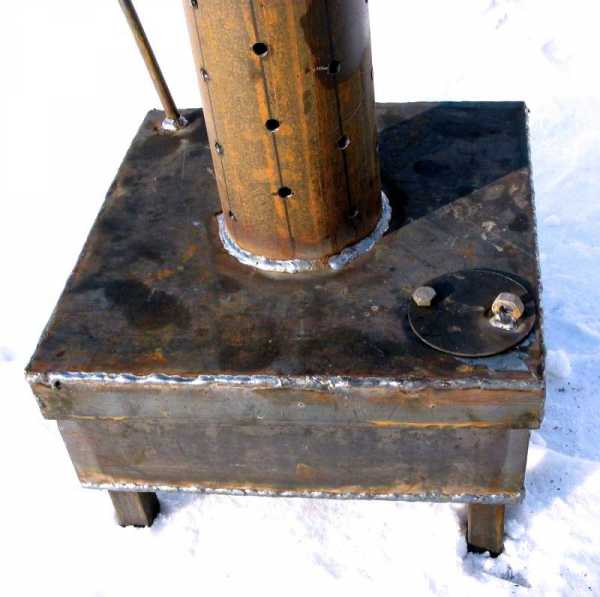

  • Для емкости, куда будет заливаться отработка, с помощью болгарки отрезается кусок трубы (Ø 344), в данном случае — высотой 115 мм.

— Для ее дна из металлического листа, используя сварочный аппарат, вырезают окружность.

— Из уголка нарезаются детали ножек.

— Когда все для изготовления емкости будет готово, нужно сразу же собрать этот элемент печки с помощью электросварки.

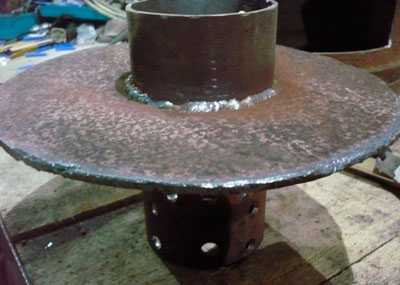

  • Далее необходимо сделать еще одну деталь — это крышка, которая покроет емкость для отработанного масла.

— Для этого используется отрезок трубы Ø 352 мм, высотой 60 мм. Для него готовится крышка. Для этого из металлического листа вырезается круг с таким же диаметром.

— В центре этой металлической крышки размечают и вырезают отверстие диаметром 100 мм – по диаметру трубы, которая будет к ней приварена позже.

— Ближе с краю нужно вырезать еще одно круглое отверстие диаметром 60 мм. Через эту горловину в емкость будет заливаться отработка, и производиться зажигание печи.

— Это отверстие закрывают подвижной крышкой. Ее также вырезают из металлического листа, устанавливают на поверхность крышки, делая подвижной – проворачивающейся на оси. Для удобства открывания и закрывания на подвижной детали приваривают небольшую ручку. Эта крышка поможет регулировать поступление воздуха вовнутрь емкости с топливом, а от этого будет зависеть интенсивность горения.

Готовая конструкция плотно надевается на ранее подготовленную емкость для отработки. Разборным этот узел делается для того, чтобы была возможность регулярной прочистки отопительного прибора.

  • Далее отрезается кусок трубы диаметром в 100 мм и высотой в 360 мм. В этой трубе высверливается шесть рядов отверстий, по восемь штук в каждом, диаметром в 10 мм. Эта труба вваривается в готовую крышку нижней емкости.
  • Следующим этапом изготавливается верхняя часть печки.

Для нее потребуются:

— Отрезок трубы Ø 352 мм, высотой в 100 мм;

— Две круглых заготовки из металлического листа того же диаметра;

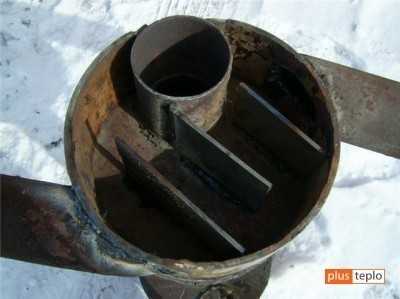

— Металлическая пластина для внутренней перегородки, высотой в 70 см и длиной в 330 мм. Эта деталь устанавливается для того, чтобы тепло задерживалось внутри печки на более долгий срок, не уходя сразу в дымоходную трубу.

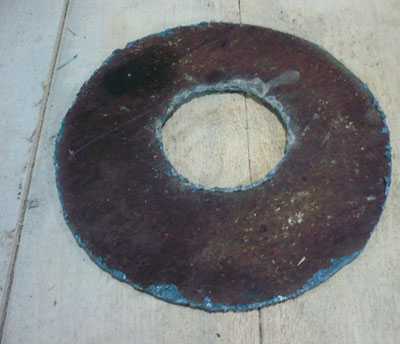

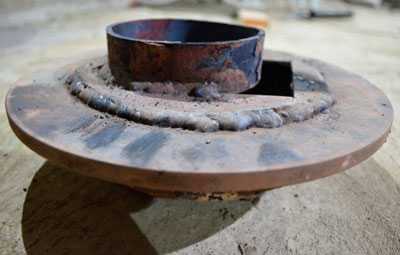

— В обоих круглых заготовках вырезаются отверстия Ø 100 мм, в которые будут ввариваться трубы — в одну из них труба, идущая снизу, с мелкими отверстиями, а в другую — дымоотводная. Отверстия вырезаются эксцентрично – их центр отстоит от центра заготовки на 110 мм

— К отрезку трубы – корпусу приваривается верхняя крышка. Сразу же после этого необходимо приварить перегородку – она максимально смещается в сторону дымохода и проваривается к самой крышке и к стенкам цилиндра.

— Теперь можно приварить нижнюю крышку. Ее отверстие должно расположиться диаметрально противоположно отверстию на верхней крышке.

— К верхней крышке приваривается патрубок дымохода, диаметром 100 мм и длиной 130 мм.

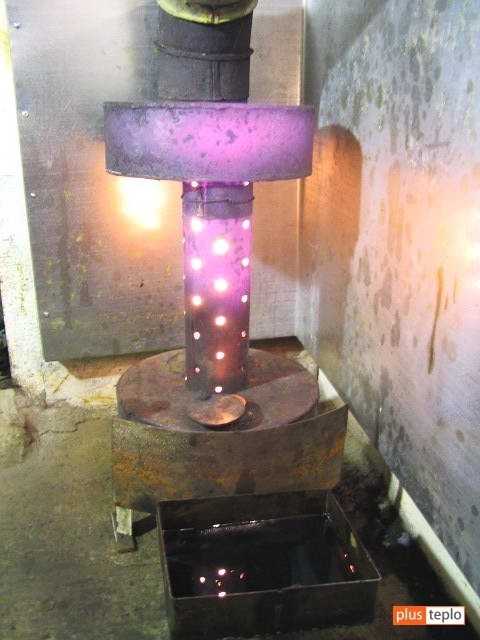

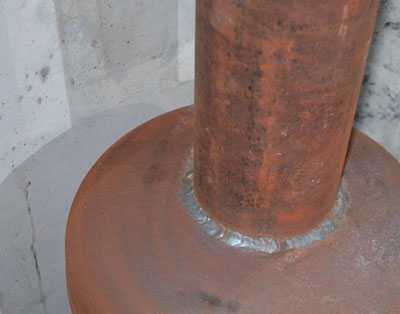

— Затем собранный узел стыкуется сваркой с вертикальной перфорированной трубой.

  • Последним этапом идет установка дымоотводной трубы, и, если есть необходимость, подпорки из металлической полосы для дымохода или для самой печки.
  • Все сварные соединения должны быть абсолютно герметичны.

Если нет возможности отыскать трубы большого диаметра, то верхний и нижний узел можно сделать коробчатыми, сварив их из стального листа толщиной 4 мм. Изменится немного лишь внешний вид печки, но на принцип ее конструкции и работы это ничуть не повлияет.

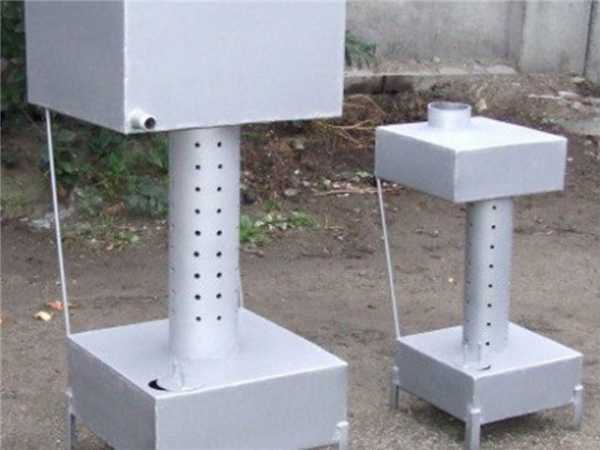

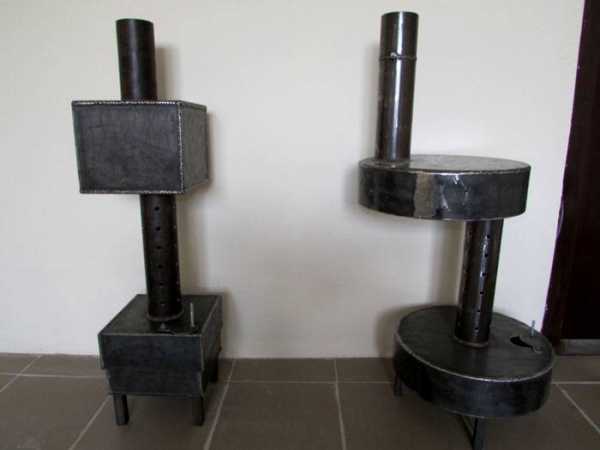

Размеры печек также могут существенно различаться

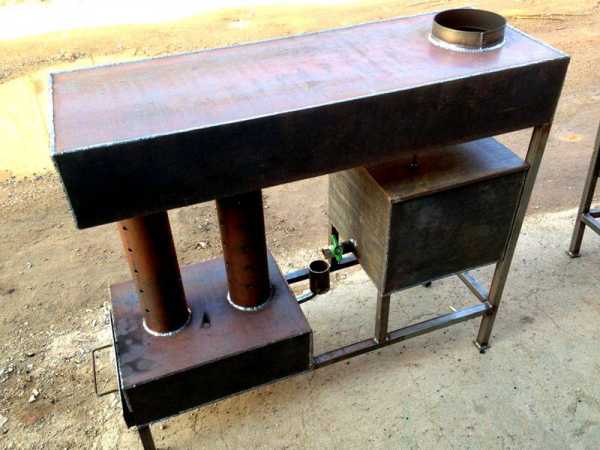

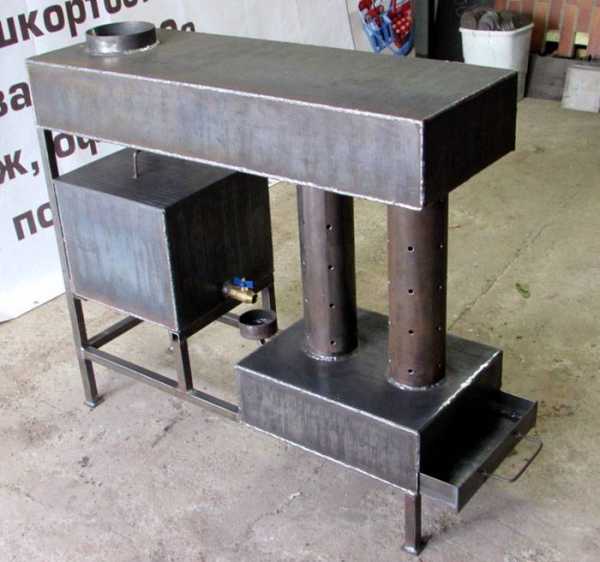

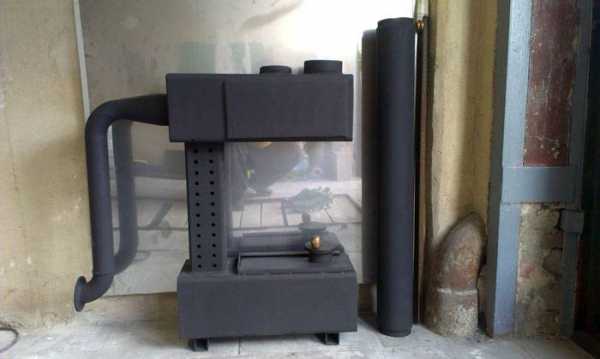

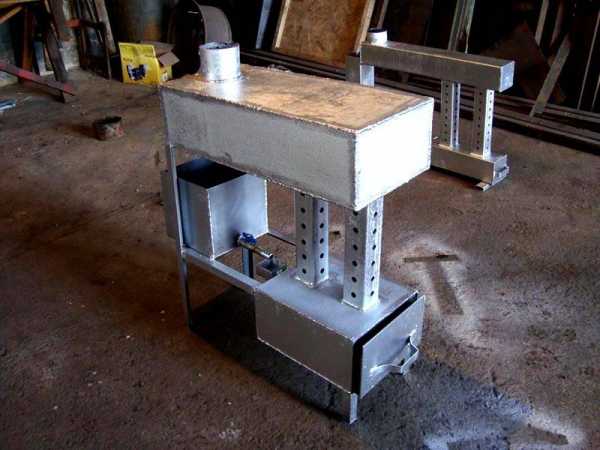

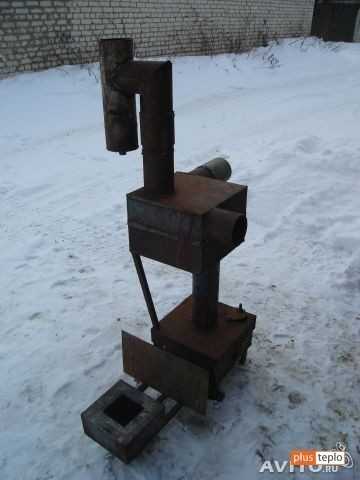

Существуют и другие модели печек на отработке. Они могут отличаться своим внешним видом, расположением нагревающих поверхностей, способами подачи топлива и объемами емкостей для него, но принцип работы агрегатов остается единым.

Меры безопасности при эксплуатации печей на отработке

При использовании печки, использующих в качестве топлива отработку, необходимо соблюдать определенные меры безопасности, так как пламя у них достаточно открыто.

Эксплуатация печек на отработке требует соблюдения особых мер предосторожности

  • Установка агрегата должна производиться на негорючую поверхность. Стены вокруг печи также должны быть отделаны жаростойким материалом.
  • Нельзя устанавливать отопительный прибор такой конструкции на сквозняке, так как он может перекинуть огонь на горючие предметы.
  • Категорически запрещено располагать рядом с печью легковоспламеняющиеся предметы.
  • Для топки необходимо использовать только очищенное от примесей отработанное масло.
  • Нельзя доливать топливо в процессе интенсивного горения.
  • Емкость при зажигании печи должна быть заполнена отработкой на две трети. Сверху масла добавляют немного растворителя или бензина, чтобы началось горение, нагрелось масло и пошло испарение.
  • Поджигают печку с помощью фитиля или свернутой в длинную трубку бумаги, направляя огонь в отверстие для заливки топлива.
 Видео: инструкция по эксплуатации печки на масляной отработке

Имея навыки работы со сварочным аппаратом и другими необходимыми инструментами, при желании и наличии материалов, изготовить такую печку не составит труда. В случае необходимости проведения работ в холодное время года в гараже или мастерской всегда будет возможность согреться около огня. Весной, когда погода еще неустойчива, а рассада в теплицы уже высажена, печка на дешевом топливе поможет поддержать нужную температуру в помещении. Можно найти применение этому отопительному агрегату и при других обстоятельствах, когда нужно быстро обогреть техническое или хозяйственное помещение. Поэтому, если таковое есть в наличии, то просто необходимо иметь в хозяйстве подобный обогревательный прибор.

stroyday.ru

делаем своими руками из газового баллона

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

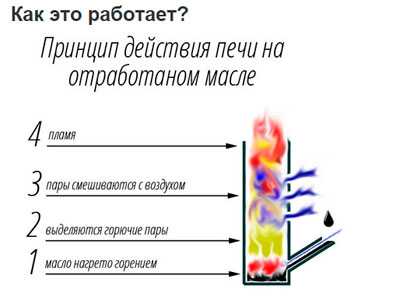

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить воздушный или водяной теплообменник, это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.
Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Не рекомендуется делать печь с капельной подачей в открытом исполнении! Масло может воспламениться!

Чертежи печи на отработке с капельным поливом приведены на рисунке.

Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

    Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
  • газовый баллон на 50 литров — б/у, но без повреждений корпуса;
  • труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
  • обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
  • листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
  • чугунный тормозной диск от легкового автомобиля;
  • отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
  • металлическая труба ½ дюйма — около полуметра;
  • шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
  • вентиль шаровый на ½ дюйма;
  • дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

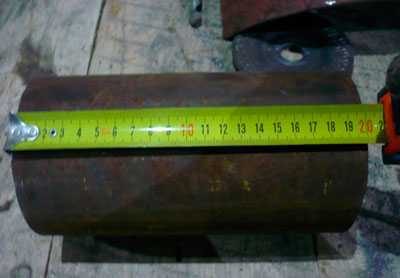

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.
Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

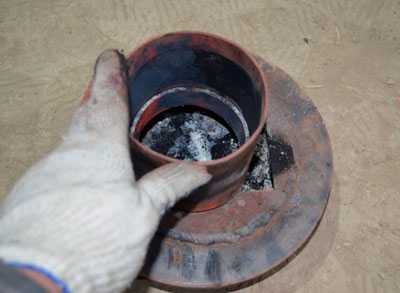

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.

Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

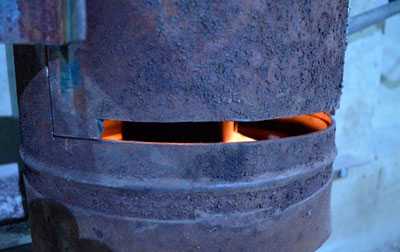

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.

Система подачи масла

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана.

В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Трубу приваривают к корпусу. Шов зачищают.

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

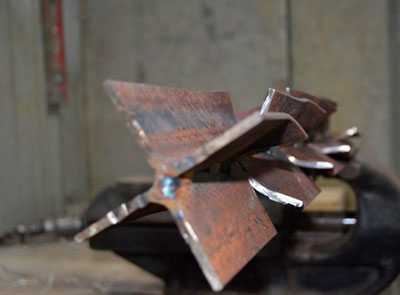

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.

Дымовая труба и дымоход

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.

Дымовые газы в печи на отработке имеют высокую температуру, из-за чего труба дымохода может прогореть! Нельзя использовать неизолированную трубу и стеновые проходки во избежание пожара!

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

gidpopechkam.ru

чертежи, видео и фото пошагово

Сэкономить значительные денежные средства можно на использовании отработанных материалов для отопления.  Поэтому большой популярностью пользуется печка на отработке своими руками. Чертежи, видео и схемы помогут создать качественную конструкцию. Для отопления можно использовать любое масло с горючими свойствами. При этом отопительный агрегат также можно смастерить из подручных материалов. В таком случае в дело идут обрезки труб, листовой стали и даже подержанные газовые баллоны.

Подобное устройство конструируют из различных материалов и подручных средств

Читайте в статье

Печка на отработке своими руками: чертежи, видео и особенности конструкции

Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение. Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.

На схеме показана схема работы подобного устройства

В нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги. Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.

Возьмите на заметку:

Конструкция печи

Полезная информация! Нельзя применять для топки всевозможные растворители.

Разновидности печей

Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию. Рассмотрим несколько популярных вариантов.

Как сделать печь на отработанном масле своими руками: чертежи

При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:

  • вокруг конструкции должно оставаться до 0,5 м свободного пространства;
  • в помещении предусматривается приточно-вытяжная вентиляция;
  • место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
  • над отопительным агрегатом нельзя размещать полки и ниши;
  • рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.
Вариант конструкции на отработанном масле

Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.

В таблице показан процесс собирания простой модели. При этом используются  чертежи печки на отработанном масле.

Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.

Подробная схема отопительного аппарата

Полезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его. Так проверяется работоспособность агрегата и герметичность устройства.

Печь из газового баллона

Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости. Оптимальным вариантом считается тара на 50 литров. Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.

Внутреннее устройство агрегата

Из баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.

Детальный чертеж оборудования

Для изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.

Сборка содержит такие этапы:

  • сверху баллона удаляется элемент с краном;
  • емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
  • сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
  • из уголков делается рама и монтируется к основному элементу;
  • дверка прикручивается к раме;
  • на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
  • к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб. Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
  • устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
  • на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.
Составляющие элементы печи в разрезе

Обратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.

Вариант модели на основе баллона

Особенности монтажа печи на отработанном масле с водяным контуром

Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.

Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.

Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения. После остывания вода опять попадает к котлу.

Водяной контур располагается вокруг печи

Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.

Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.

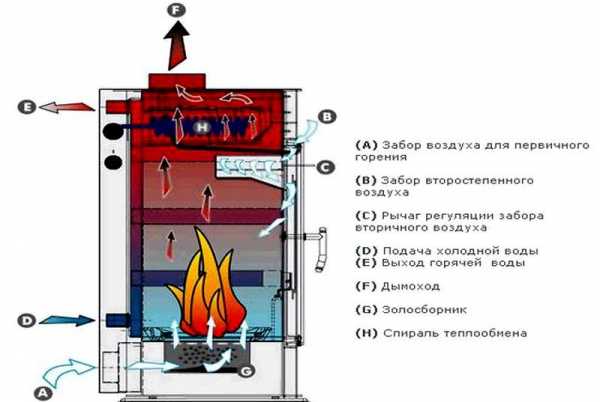

Схема работы печи с водяным контуром

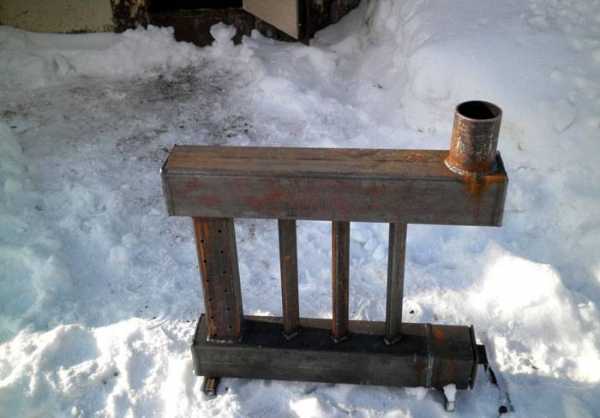

Конструкция из листового материала

При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.

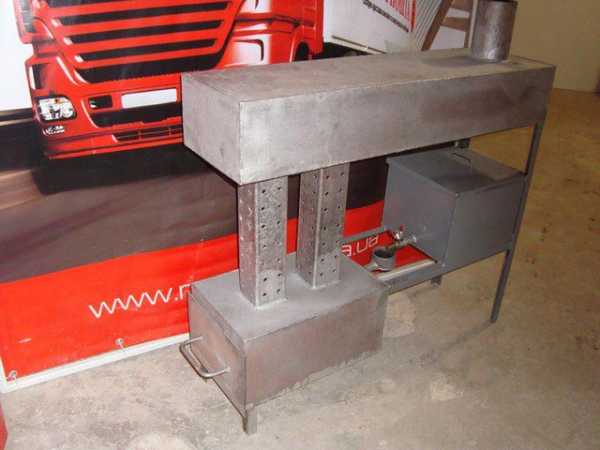

Вариант конструкции из листового материала

Специального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной. Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.

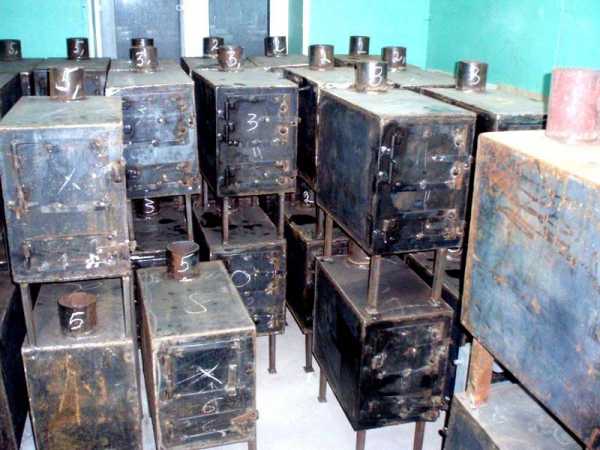

Из листового материала выполняются простые конструкции

При монтаже устройства должны соблюдаться определенные требования:

  • толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
  • внутреннее сечение дымоходной системы не менее 10 см;
  • отсек для топлива должен обладать вместимостью от 9 до 16 литров;
  • трубу можно сделать из жести, меди или нержавейки;
  • в длину горелка должна быть больше, чем размер ее сечения;
  • участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;

Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.

Схема конструкции из листовой стали

Конструирование происходит так:

  • элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
  • на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
  • крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
  • осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
  • в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
  • на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
  • устанавливается уплотнительное кольцо;
  • крепится бак, в который будет заливаться масло;
  • из уголка вырезаются ножки и присоединяются ко дну в печи.

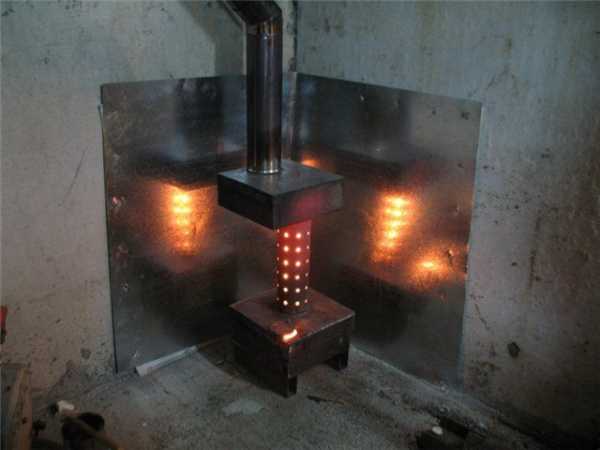

Печь в готовом виде

Полезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона. Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.

Дополнительное укрепление с помощью армирующей сетки

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.

Правила безопасности при эксплуатации печи

При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:

  • использовать другие материалы, кроме масел;
  • разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
  • надолго оставлять отопительный прибор без присмотра;
  • пускать детей или животных к печи;
  • допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
  • закрывать отверстия в горелке;
  • при работающем аппарате доливать топливо;
  • использовать поломанный прибор;
  • ставить тару с легковоспламеняющимися жидкостями поблизости с печью.
Полностью изготовленная конструкция

Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.

Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.

housechief.ru

как сделать печь на отработке своими руками, фото и видео

Содержание:

1. Принцип работы печи на отработанном масле
2. Классификация печей на отработанном масле
3. Самодельные отопительные печи на отработанном масле
4. Рекомендации по эксплуатации печей на отработке

В любом гараже всегда имеется емкость с использованным машинным маслом. Время от времени, делая уборку, владельцы автомобилей его утилизируют. Но некоторые хозяева гаражей используют отработку для отопления, для этого они устанавливают отопительные печи на отработанном масле. Такие самодельные агрегаты способны обогреть не только гаражный бокс, но и дачный домик. Одновременно с пользой будут утилизированы гаражные залежи масел (прочитайте также: «Отопительная печка своими руками для гаража»).

Принцип работы печи на отработанном масле

Использованное масло относится к жидкому топливу, которое обеспечивает эффективную теплоотдачу в результате сгорания паров масла, смешанных с воздухом. Камера сгорания, которую имеют печи отопления на отработанном масле, поделена на две зоны. В одной из них горит отработка, а во второй – смесь, состоящая из паров масла и воздуха (детальнее: «Котлы отопления на отработанном масле — принцип работы, схема установки своими руками»).

Таким образом, одной части прибора отводится функция первичного источника тепла для усиления процесса испарения масла. А вот вторая зона является основным теплогенератором – там сгорают пары отработки и отдают свою энергию пространству, которое нужно обогреть. Разница между двумя отсеками настолько велика, что камера сгорания собирается из двух отдельных конструкций.

Когда делается самодельная печь на отработанном масле, эти зоны располагают на разном уровне и работают они в неодинаковых условиях. Первая конструкция находится внизу, а вторую монтируют сверху и она по максимуму насыщается воздухом.

Объясняется такое конструкционное решение тем, что задача первой зоны заключается в генерации паров отработки масла, поэтому доступ в нее для кислорода ограничен. Вторая зона должна обеспечить максимальный нагрев: по этой причине к разогретым парам подмешивают максимально большой объем воздуха (кислорода). Благодаря естественной конвекции паров разогретой отработки, они устремляются вверх в другую часть камеры сгорания.

Классификация печей на отработанном масле


Различают отопительные печи на отработанном масле по трем признакам:
  • по виду разогреваемого печью теплоносителя;
  • по типу системы, подающей топливо;
  • по способу подачи воздуха (кислорода) в камеру, где сгорает топливо.

Согласно первому признаку, печка на масле своими руками может быть водяной или воздушной (детальнее: «Делаем отопление на отработке своими руками»). Таким образом, вторичная камера может разогреваться при помощи емкости, наполненной водой, которая циркулирует по трубам разводки в направлении отопительных радиаторов. Это означает, что устройство на отработке функционирует аналогично водонагревательному котлу.

В другом случае вторая камера обогревает окружающий ее воздух. Дальнейшая циркуляция теплого воздуха выполняется в принудительном порядке (вентилятором) или естественным образом (тепловая конвекция). В итоге печка работающая на отработанном масле, сделанная своими руками, функционирует аналогично конвектору.
По второму признаку, устройство таких печей бывает с капельной подачей или загрузка топлива выполняется традиционным способом. Следует знать, что «капельные» теплоагрегаты на использованном масле сделать самостоятельно невозможно. Такую печь можно изготовить только в заводских условиях. Для любителей делать отопительные приборы своими руками актуальной остается обычная схема загрузки жидкого топлива в первую зону камеры горения.

Согласно третьему признаку, печки разделяют на агрегаты с естественным или принудительным процессом надува. Если прибор планируется собрать самостоятельно, то проще сделать его с естественным надувом, при котором за циркуляцию воздушных масс в топке ответственна тепловая конвекция. При этом, следует отметить, что теплоагрегаты с принудительным надувом функционируют гораздо эффективнее. Воздух в камеру горения попадает, благодаря работающему вентилятору.

По мнению специалистов, оптимальным вариантом конструкции нагревательного прибора, сделанного собственноручно, является отопительная печь на отработанном масле из баллона. Данное решение относится к «воздушной» отопительной системе, функционирующей по стандартной схеме топливоподачи и с естественным вариантом надува воздуха в камеру горения.

Баллонная конструкция, такая как на фото, состоит из простых узлов, поэтому собрать такой теплоагрегат может каждый домашний умелец.

Самодельные отопительные печи на отработанном масле


Существует несложный способ, как сделать печь на отработанном масле. Ее изготавливают из стальных листов, соединяемых сваркой. Из раскроя делают обе камеры сгорания, а также вытяжную трубу. Чтобы процесс создания агрегата не был таким трудоемким, листовой прокат заменяют отработанными газовыми баллонами (прочитайте также: «Как сделать печь из газового баллона своими руками – теория и практика»). Из этого вторсырья вырезают заготовки первой и второй камер сгорания, не занимаясь, раскроем деталей и сборкой на сварочные швы.

Технология изготовления печи предполагает определенную последовательность действий:

  1. До того, как сделать печку на отработанном масле из баллона, из него стравливают остатки газа и свинчивают вентиль. Затем в отверстие наливают воду и при помощи болгарки отделяют верхнюю часть вместе с полусферой. Дальше аналогичным способом отрезают нижнюю часть баллона. Только после всех вышеописанных манипуляций можно приступать к его резке, в противном случае емкость, имеющая остатки газа, детонирует, нанеся травмы людям.
  2. В результате получаются полусферы, которые сваривают кольцевым способом и тем самым получают первую из камер горения. При этом нижний участок с уже имеющейся подставкой оставляют внизу.
  3. Над отверстием под вентиль к верхней полусфере нужно приварить трубу с перфорацией. По образовавшемуся каналу во вторую камеру будут попадать разогретые пары, одновременно смешиваясь с воздухом. По этой причине используемая перфорация должна быть нанесена часто, поскольку планируется, что печка на масле отработке заработает на естественном наддуве.
  4. Когда нижняя камера собрана и установлен переходник (перфорированная труба) можно приступать к работе над верхней камерой – там будут сгорать пары масла. Ее делают из средней части емкости, для чего предварительно перекрывают торцы цилиндра при помощи листового металла. В нижней крышке вырезают отверстие для перфорированного патрубка, а в верхнем листе — проем для трубы дымохода.

При этом нижнюю камеру оборудуют приточным вентилем для регулировки процесса воздухообмена. Кроме обустройства поддувала, врезают штуцер подачи жидкого топлива и снабжают его системой капельной подачи отработанного масла, изготовленной в заводских условиях (прочитайте также: «Как сделать самодельную печь на отработке своими руками»).

Когда делают печь на масле отработке, необходимо придерживаться следующих рекомендаций:

  • первичную камеру следует изготовить разборной. Для этого используют не сварочное соединение половинок баллона, а иной вариант фиксации, например, резьбовой;
  • высота трубы для дымохода не может быть менее 4-х метров. Ее необходимо монтировать строго вертикально, иначе не будет тяги;
  • перфорированный штуцер следует располагать в вертикальном положении, в противном случае пары масла будут поступать в атмосферу, теплоагрегат станет коптить и печь не сможет выполнять свое назначение.  Читайте также: «Как сделать печь на отработанном масле своими руками».

Рекомендации по эксплуатации печей на отработке


Эксплуатация нагревательного прибора на отработке, сделанного из газового баллона, требует соблюдения ряда правил:
  • дымоход необходимо регулярно очищать от образовавшегося нагара. Для чего вытяжную трубу отсоединяют от патрубка, стучат по ней киянкой над ведром;
  • топливный бак в первой камере заполняют на две трети его объема, чтобы закипевшее масло не вытекало через перфорированный штуцер;
  • разжигая печь, отслеживают момент, когда масло вскипает в камере первичного горения, и только потом регулируют подачу воздуха для стабилизации процесса кипения. Чем этот процесс стабильнее, тем расход топлива меньше, а эффективность горения паров во второй зоне выше. Читайте также: «Как сделать отопление в гараже своими руками».

Пример отопительной печи на отработанном масле на видео:


teplospec.com

Печка на отработке своими руками: чертежи, видео и эксплуатация

Для отопления технических помещений вроде гаражей, мастерских и хозяйственных блоков может быть изготовлена печка на отработке своими руками. Чертежи, видео и дополнительные сведения о процессе создания позволят лучше понять основные принципы сооружения подобной конструкции.

Содержание статьи

Положительные и отрицательные качества

Прежде чем приступить к работам, рекомендуется ознакомиться с плюсами и минусами печей, работающих на представленном виде жидкого топлива. Оценив положительные и отрицательные моменты, можно решить, стоит ли заниматься самостоятельным изготовлением отопительной конструкции.

Конфигурация конструкций может быть весьма разнообразна

Перечисление основных достоинств

В первую очередь предлагается рассмотреть список главных преимуществ:

  • приемлемый расход топлива;
  • быстрый розжиг;
  • относительно простое устройство;
  • возможность создания водяного контура;
  • вполне компактные размеры,
  • простота эксплуатации.

Печь работает на отработанном масле

Полезная информация! При необходимости печь, функционирующую на отработанном масле, можно внедрить в систему водяного отопления, расположив трубопроводы для теплоносителя в определенных местах.

Несколько незначительных недостатков

Не стоит забывать и о минусах, которые подобные печи все же имеют. Первый из них заключается в быстром остывании конструкции. Нормальный обогрев обеспечивается только во время сжигания топлива. Однако для подсобных помещений этот недостаток не является существенным.

Основные элементы отопительной конструкции данного типа

Другим минусом является необходимость в частой чистке дымохода и самой масляной камеры. Однако на самом деле все зависит от времени эксплуатации конструкции. В гаражах и мастерских печи не топятся постоянно.

Об основных типах конструкций

Сделать в домашних условиях можно не все типы печей на отработке своими руками. Чертежи, видео и технические данные для отдельных видов конструкций будут являться бесполезным приложением, что связано с их сложным устройством. Самостоятельно можно изготовить лишь обычные пиролизные горелки, которые собираются на базе готовых емкостей или с применением металлических листов.

Размеры конструкции для обогрева достаточно компактны

Что касается моделей с капельной подачей жидкого топлива, то вряд ли стоит пытаться сделать их самостоятельно. Подобные конструкции отличаются экономичным расходом топлива, но сложны в изготовлении. Кроме того, они чувствительны к качеству используемого топлива.

Более сложная модель, работающая на отработке

Печка на отработке своими руками: чертежи, видео и другая полезная информация

Хотя во многих специализированных магазинах есть печка на отработке, купить ее стремятся не все потребители. Многие из них стараются найти более экономичное решение, которое заключается в самостоятельном сооружении конструкции. Она собирается из недорогих элементов.

Массивная конструкция на металлических ножках

Изготовление печи на отработанном масле своими руками: чертежи конструкций из газового баллона

В качестве основы для будущей конструкции можно взять ненужный баллон для газа. Его стенки являются довольно толстыми, поэтому прогорать будут очень долго. Кроме того, такая емкость имеет подходящую форму. Из дополнительных материалов понадобятся металлические трубы, уголки и листы.

Чертежи для самостоятельного изготовления

Внутренне пространство должно быть разделено на две камеры сгорания. Одна будет находиться внизу, а другая – вверху. С нижней стороны сваркой крепятся ножки из металлических уголков. К крышке верхней камеры тем же способом присоединяется перегородка. Ее следует располагать ближе к дымоходу.

Из стального листа вырезаются две окружности. Первая из них будет выступать в качестве съемной крышки, предназначенной для нижней камеры. Вторая окружность позволит создать днище верхнего отделения. В заготовках по центру проделываются отверстия, соответствующие диаметру дымохода.

В соединительной трубе сверлится 48 отверстий, восемь из них делается по кругу, а шесть – по высоте. Их диаметр должен составлять 9 мм. Это необходимо для камеры дожигания, в которой горящие пары будут насыщаться кислородом. На завершающем этапе к конструкции подсоединяется дымоходная труба.

В трубе должны быть проделаны специальные отверстия

В готовых чертежах печки на отработанном масле можно найти конкретные размеры тех или иных деталей. Если же они не указаны, то необходимо самостоятельно произвести измерения.

Создание печи на отработанном масле с водяным контуром из листов металла

Выше рассказывалось об устройстве конструкции из готовой емкости в виде газового баллона. Однако многие хотят узнать, как сделать печку на отработке из обычных листов металла непосредственно с водяным контуром. Толщина стали для стенок должна составлять 4 мм, а для крышек и дна – 6 мм.

Стационарная конструкция для обогрева из стальных листов

Из отдельных листов выкраиваются заготовки по чертежам. Они вырезаются при помощи болгарки, после чего свариваются друг с другом по периметру. Швы после изготовления в обязательном порядке проверяются на герметичность. В крышке нижнего отделения делается отверстие 6х6 мм для заливки топлива.

Используемые листы должны иметь достаточную толщину

В соединительном трубопроводе сверлятся отверстия, как и в случае с конструкцией из газового баллона. К верхней крышке прикрепляется дымоход.

Дополнительный чертеж для изготовления конструкции

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

  • запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
  • для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
  • необходимый режим работы выставляется путем регулирования специальной заслонки;
  • при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
  • нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
  • следует избегать крепления конструкции к стенам строения и использования высоких подставок;
  • запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
  • не следует держать в непосредственной близости от отопительного устройства горючие вещества;
  • помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
  • в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
  • контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
  • чистка внутренних частей конструкции допускается любым удобным способом;
  • не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.

Придерживаться следует примерно таких размеров

Обратите внимание! При отсутствии лишних денежных средств изготавливается печка на отработке своими руками. Чертежи, видео и прочие сведения необходимы для полного ознакомления с процессом сооружения.

Конструкция должна подвергаться регулярной чистке

Подведение итогов

После изучения представленных материалов можно увидеть процесс изготовления самодельной печи на видео. Отработка для такой конструкции является основным и единственным видом жидкого топлива. При правильной сборке обогревательные сооружения способны служить относительно долго. Однако многое зависит от качества применяемых материалов в каждом конкретном случае.

Видео: печь на отработке своими руками!



Понравилась статья?
Сохраните, чтобы не потерять!

Загрузка…

homemyhome.ru

Печь на отработанном масле своими руками: чертежи

Гаражные, складские, подсобные, тепличные или рабочие помещения можно отопить с помощью печи на отработанном масле. Это эффективный способ получить теплое помещения за счет условно бесплатного топлива. В этой нише отопительной техники используются как простые печи работающие на отработке масла, так и автоматизированные печи котлы на отработанном масле.

Отработанное масло имеется в больших количествах на любых автотранспортных предприятиях или станциях технического обслуживания. И такой способ его полезной утилизации — оптимальное решений избавляться от «грязных» отходов нефтяной продукции.

Появление печей на отработанном топливе в России датируется не такими уж давними сроками. В тоже время, использование подобной отопительной техники на «западе» стало уже давно обыденной нормой.

Обоснуем использование подобных агрегатов

Печь на отработанном масле или, как ее еще называют, чудо печь, действительно чудесна в экономическом аспекте е эксплуатации. Используя очень дешевое топливо, на правильную утилизацию которого необходимо было еще и «потратиться», такая печь окупает вложения в себя за очень короткие сроки.

Отработанное масло — или просто «отработка» может быть, отслужившим свой срок моторным, индустриальным, трансмиссионным маслом.

Эксплуатационные особенности

Печь на масле, благодаря простоте своей конструкции, может быть изготовлена собственноручно, а может быть приобретена в готовом виде. Такие устройства экономичны, фактически бездымны, просты, но в то же время доступны для «обвеса» автоматизированными устройствами и контурами систем отопления.

Мобильность простой печи на отработанном масле позволяет ее легко демонтировать и перевозить на новое место. Не привязанность к электрической сети делает простой вариант печи энергонезависимым.

Конструкционные особенности верхней части печи позволяют использовать ее для нагрева чайника или кастрюли.

При соблюдении правил техники безопасности печь достаточно пожаробезопасна.

К трудностям эксплуатации следует отнести необходимость наличия высокого (до 4 м) дымохода и необходимость систематической еженедельной чистки дымохода и масляной емкости печи при ее постоянной эксплуатации.

Внимание! Эксплуатация печи на отработанном масле предполагает наличии в помещении рабочего углекислотного огнетушителя. Попадание в топливо воды может привести к резкому его вспениванию и выплескиванию, что может стать причиной пожара.

Вариант конструкции печи

Мы предлагаем Вам рассмотреть простую, но проверенную конструкцию печи на отработанном масле. Раздает тепло такая печь преимущественно через инфракрасное излучение.

Состоит она из двух камер, которые между собой соединены (сварены) отрезком толстой стальной трубы с отверстиями.

Как все это все работает?

Обратите внимание! Правильная и безопасная эксплуатация печи на отработанном масле предполагает использование дополнительных «наворотов». Данная же конструкция — это необходимый минимум для получения тепла.

Нижняя камера представляет собой емкость для топлива, одновременно испаритель и камеру сгорания. В ней имеется отверстие с заслонкой, которое используется для регулирования режима горения и заливки топлива.

Обязательно наличие ножек для устойчивого позиционирования печи на отапливаемой «территории» и создания воздушной прослойки между дном и поверхностью установки.

Вваренная в верхнюю крышку нижнего отсека труба с отверстиями является дожигающей камерой, в которой сгорают пары от кипящего в нижнем отсеке масла. Двухступенчатая камера позволяет осуществлять фактически полное сгорание топлива.

К верхней части трубы с отверстиями приваривается цилиндрический нагреваемый модуль. В нем к верхней плоскости приварена перегородка, предназначенная для задерживания теплых продуктов горения в камере.

В верхнюю крышку нагреваемого модуля вварена труба дымохода диаметром более 100 мм. Он должен возвышаться над уровнем печки на 3-4 м естественно с выходом за пределы помещения под уклоном в помещении или строго вертикально. За пределами помещения труба располагается во избежание задуваний строго вертикально. Дымоход должен быть отсоединяемым для периодической профилактической очистки печи и его самого.

Печь на отработанном масле. Чертеж с краткими инструкциямиПринцип действия печи на отработанном масле

Для безопасной доливки топлива в испаритель печь на отработке следует доработать системой непрерывной подачи топлива.

Печь на отработке с емкостью для непрерывной заправки топливом

Это может быть дополнительная емкость , находящаяся на одном уровне с камерой-испарителем и соединенная с ней трубопроводом.

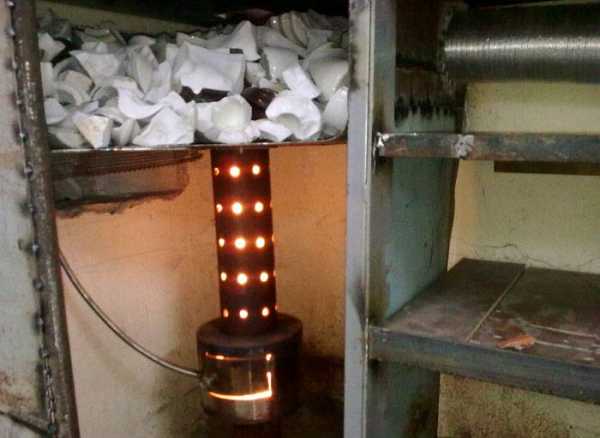

Соединительная топливоподающая трубаПечь на отработке в рабочем состоянииКамера воздухообменника печи на отработке

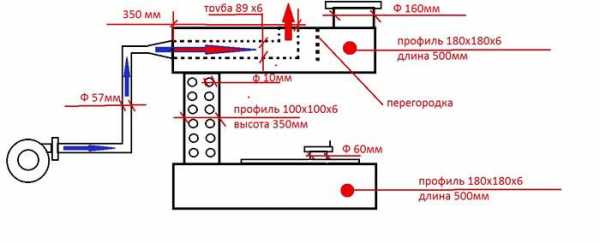

Для увеличения КПД печи на отработанном масле способом создания принудительного воздушного потока на верхнюю камеру нагревателя может быть смонтирована нагревательная воздушная камера.

В нее с помощью электровентилятора, расположенного на безопасном расстоянии (печь сильно нагревается до 800-900 °C), нагнетается воздух. Пройдя по лабиринту воздухообменника, воздух нагревается и подается в помещение.

Такой способ добавляет к инфракрасному способу отопления еще и воздушный способ обогрева помещения.

Печь на отработанном масле с воздушным теплообменникомПечь на отработанном масле из старых колесных дисковПечь на отработке в кирпичной «шубе»Печь на отработке с непрерывной подачей топлива и воздушным теплообменником

На базе подобных печей на отработке можно соорудить отопительный котел: воздушный или водяной. Таким образом, появляется возможность отапливать дополнительные помещения.

Способ и правила эксплуатации

Сами по себе такие масла не горят. Печи работающие на отработанном масле, функционируют благодаря горению паров.

Но эти пары необходимо изначально как-то получить. Последовательность действий такова:

  1. Нижний бак-испаритель печи заправляется топливом — отработкой. Сверху в него доливают немного (20-50 грамм) бензина или растворителя. Далее с помощью горящего фитиля на длинной проволоке поджигают топливо в камере-испарителе печи.
  2. Изначально загорается бензин или растворитель на поверхности отработанного масла. При его горении выделяется теплота, которая приводит к закипанию масла в емкости. При кипении масла, естественно, образуются пары, которые поступая в камеру-дожигатель, воспламеняются, образуя устойчивый столб пламени в трубе.
  3. Через 5-10 минут печь выходит на оптимальный рабочий режим. Регулируя положение заслонки заливного отверстия-поддувала, устанавливаем устойчивый режим работы печи необходимой нам интенсивности.

Внимание! Делая печь на масле своими руками, следует держать во внимании такие моменты. Приведенная выше схема печи на масле имеет ряд функциональных недостатков, проявляющихся в нестандартных ситуациях.

Это может быть:

  • попадание воды в топливо, что приводит к резкому вспениванию и выливанию масла из испарителя. А оно на горячем корпусе может просто загореться. Имейте рядом с печью орнетушитель!
  • отсутствие топливоподающей системы предполагает долив масла при остановке и охлаждении печи. Хоть масло и не горючее само по себе, но зачем рисковать здоровьем?..
  • необходимость в постоянном надзоре за печью. Она не «любит» одиночества — может наделать «шкоды».

Техника безопасности при использовании печи на отработанном масле

Еще раз о, возможно, банальных, но жизненно важных моментах:

  • Не используйте легковоспламеняющиеся вещества в качестве топлива — они предназначены в малых количествах только ля первоначального запуска печи на отработке.
  • Топливо — это только масло различных видов.
  • Сильные сквозняки — повышенная угроза для работы печи.
  • Высокая температура может привести к самовозгоранию горючих веществ, находящихся рядом с печью. Не загроможнайте мимнимум 0,5 м пространства вокруг печи.
  •  Герметичность дымохода — Ваше здоровье.
  • Печь нельзя оставлять без присмотра на продолжительное время .
  •  Избегайте наличия в масле воды!!!

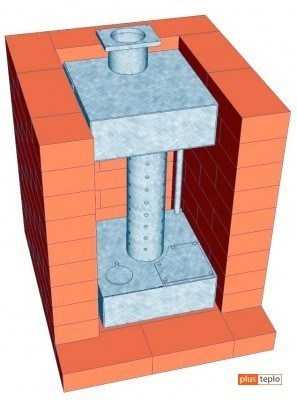

Более безопасный режим работы обеспечивают печи на отработанном масле закрытого типа. В них процесс горения «закрыт» в трубе. Таким печам не страшно попадание примесей в топливе, внезапное затухание или засорение дымохода.

Печь котел на отработанном маслеПечь котел на отработанном маслеАвтоматические печи на отработанном масле

plusteplo.ru
