Кладка облицовочного кирпича, кладка облицовочного кирпича своими руками — Стройфора

Кладка облицовочного кирпича – практичный вариант. Эстетичный внешний вид и тепло в доме не на один десяток лет. долговечность и надежность кладки облицовочного кирпича делает этот вид отделки фасада востребованным не только для строительства новых домов, но и для облицовки уже существующих. Технология кладки облицовочного кирпича для старых домов отработана и надежна, и воскресила уже не один старый дом.

Современные технологии производства позволяют выпускать кирпич не только прочный и морозоустойчивый, но и не подверженный плесени, грибку и не образующий высолов.

Декоративная облицовочная стенка должна быть вынесена за контур фундамента на одну треть. Масса такой стенки – 4тн на 10м2 отделки, и требует надежного фундамента. если ширины цоколя недостаточно, чтобы уложить декоративную кладку с воздушным зазором от несущей стены 20-30 мм, то фундамент под облицовку усиливают или заливают рядом отдельный.

Правила для декоративной кладки несколько отличаются, одно из правил – ложковые и тычковые ряды чередуются, и почти всегда выполняют многорядную кладку. Причем кирпич кладется и ребром, и постелью, и под углом. Поверхность кирпича может быть как гладкая, так и глазурованная, или структурированная под дикий камень. Но в любом случае трещины, сколы и другие дефекты не допускаются, а требования к геометрии облицовочного кирпича строгие – допуск погрешности длины – 4,4 мм, ширины 3,3 мм, толщины 2 мм.

Как и обычный, облицовочный кирпич выпускается в полнотелом и пустотном варианте. Основные типоразмеры – 250*120*65; 250*120*88 и 250*120*138 мм. Заводские технологии и стандарты могут отличаться у разных производителей, поэтому всю информацию о размерах и плотности кирпича нужно уточнять при закупке.

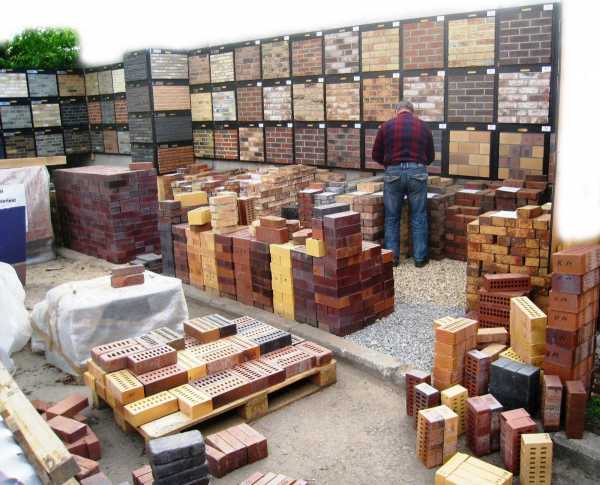

Виды кирпичей для облицовочной кладки

Основные виды кирпича – обычный облицовочный, силикатный, гиперпрессованный и клинкерный. Силикатный кирпич при отличной прочности и звукоизоляционных свойствах не пользуется популярностью для облицовки. Недостатки слишком серьезны – при большом весе низкая теплоизоляция и морозостойкость. Из всех видов кирпича – лучшая «губка», больше всех впитывает воду.

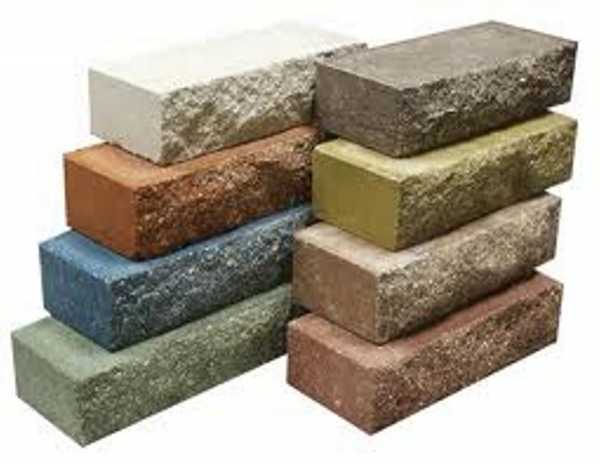

Гиперпрессованные виды кирпича легкие и пористые, недорогие. Их изготовление не связано с обжигом, масса уплотняется под давлением. Этот вид кирпича не содержит глину и песок, его основа – дробленый известняк, связующее – цемент. Лицевая поверхность живописная, может рваный скол, как у натурального камня. Морозостойкость их недостаточна, эта облицовка применяется в основном в южных районах.

Клинкерный кирпич самый дорогой. По теплоизолирующим свойствам он уступает обычному кирпичу, но воду практически не впитывает, морозостойкость его более сотни циклов замерзания-оттаивания. Очень прочная монолитная структура.

Несмотря на появление новых видов кирпича, обычный облицовочный популярности не теряет. Прочность, долговечность его проверена временем. Теплоизоляция отличная благодаря пористой структуре, но морозостойкость благодаря ей же невелика. Проблема высолов также существует, одно из решений – гидрофобизация фасада.

Клинкер считается оптимальным по отношению стоимости и качества, им отделывают дома из любых материалов, оптимально – для облицовки стен из пено- и газобетонных блоков, арболита, силикатного кирпича и прочих, которые нужно защитить от влаги. Клинкером облицовывают даже деревянные дома, сохраняя несущую основу дома и придавая эстетичный внешний вид.

Фигурные кирпичи, имеющие закругленные и косые углы, используют для облицовки контура дверей, окон, карнизов.

Порядок работ и правила по кладке облицовочного кирпича

Основные правила и последовательность работ для кладки облицовки следующие:

  • Для облицовочных работ требуется плюсовая температура. При минусе наружного воздуха даже очень аккуратная работа не даст максимума эстетики.
  • Раствор готовится на портланцементе М500 и быстротвердеющем М550, если навыки каменщика позволяют работать быстро. Песок используют мелкофрационный. Добавка известкового теста в раствор повышает его пластичность и прочность. Классический рецепт — 1:1:4 (Ц:И:П), последовательность замеса – в воду добавляют известь, затем цемент и песок. Раствор должен быть пластичный, но густой и достаточно жесткий, кирпич, уложенный на раствор и прижатый рукой, не должен «плыть». Порции раствора замешивают небольшие, так как облицовка ведется не на скорость, а на качество.
  • Перед началом работ кирпичи ненадолго опускают в воду, чтобы они не вытягивали из раствора воду, и раствор не схватывался слишком быстро.
  • Вентиляционный зазор между облицовкой и несущей стеной обязателен. Водяной пар, образующийся между стенами, должен выходить наружу и не разрушать материал конструкций. Как вариант вентиляции кладки – оставляют незаполненными раствором каждый пятый шов по вертикали через два горизонтальных ряда.

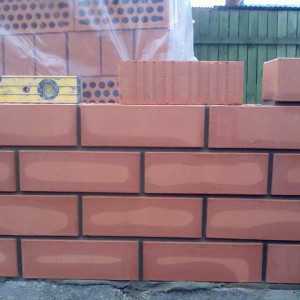

  • Первый ряд укладывают без раствора, определяя число кирпичей в ряду. Подгонка длины ряда подрезкой кирпичей делается, но нежелательна, это снижает эстетику кладки. Резку делают болгаркой с применением диска по камню. Скалывание молотком многие профессионалы-каменщики считают недопустимым. Обойти проблему возможно тонкими манипуляциями с толщиной вертикальных швов на один — полтора мм, чтобы уложить в ряду целое число кирпичей. Толщины горизонтальных швов должны быть не больше 12 мм, вертикальных – 10 мм. В нижнем ряду оставляют вентиляционные зазоры, не заполняя раствором каждый 4 — ый вертикальный шов.
  • На лицевые поверхности кирпичей не должен попадать цемент, если попал, его надо удалять. Лицевую кладку ведут не спеша, через каждые пять рядов протирают от брызг раствора.

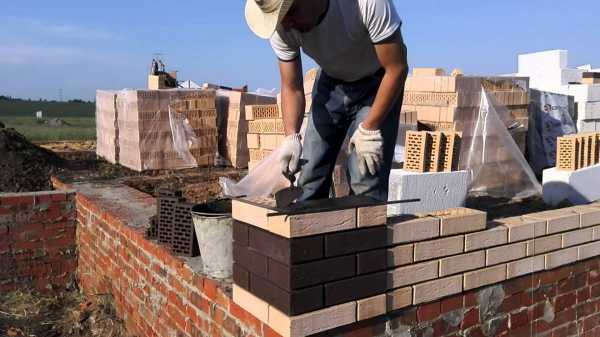

  • Начинается кладка с угла, который выкладывают на высоту в пять рядов. Чтобы задать толщину шва, пользуются стальным прутом квадратного сечения 10*10 мм, накладывая его на наружный край нижнего ряда. На ряд наносится раствор, разравнивается, а затем сверху укладывают кирпич так, чтобы он лежал вплотную всей длиной по стальному пруту. Горизонт выверяют коротким уровнем и подбивают кирпич до ровного положения кельмой. Затем прут вынимают и снимают лишний раствор. Таким образом поочередно выкладывают по 2-4 кирпича с обеих сторон угла, поднимая угол на 5-6 рядов, не забывая о правильной перевязке.
  • Дальше ведется собственно облицовка. Начинают с натяжки строительного шнура между углами второго ряда. Шнур прочно фиксируют, он будет уровнем второго ряда и верхние кромки всех кирпичей этого ряда должны быть уложены верхними кромками ровно под шнур.
  • Затем операции повторяются – стальной квадрат укладывают на внешнюю кромку нижнего ряда, наносят раствор на горизонтальную поверхность ряда и по торцам укладываемых кирпичей, и кладут кирпичи по шнуру. Когда ряд готов по длине прута, его проверяют уровнем и аккуратно вынимают прут.
  • Больше шести рядов без перерыва выкладывать не стоит, чтобы кладка нижних рядов не деформировалась от нагрузки, раствор должен схватиться полностью.
  • Дальше все делают в заданной последовательности, укладывая и вытаскивая квадратный прут и выверяя ряды по натянутому шнуру.
  • Кладка откосов проемов окон и дверей, а также пилястр, делается как в углах или кладкой «тычком». Увеличить декоративность кладки можно сменой цвета или вида кирпича. Откосные кирпичи выступают за плоскость облицовки.
  • После укладки шестого ряда нужно дать раствору застыть, чтобы кладка приобрела прочность. До полного схватывания раствора в швах делают из расшивки. Перед этим очищают выполненную кладку, удаляют брызги раствора и слегка смачивают водой. Для расшивки готовят пластичную смесь – извести и цемента в равных долях, затем подмешивают песок и добавляют воды до получения густой «пасты». Этой пастой нужно заполнить швы определенным образом. Способов расшивки много, она может быть плоской, вогнутой уголком, округло вогнутой или выпуклой. Для расшивки используют специальный инструмент, укомплектованный насадками для разных форм расшивок. Инструмент так и называется – расшивка. Традиционная форма расшивки швов – круглая, поэтому можно пользоваться отрезком гладкой арматуры диаметром 10 мм.
  • При кладке откосов расшивка делается сразу, чтобы не возвращаться для перестановки лесов или подмостей. Это возможно, так как нагрузка на швы откосов меньше, чем в стене.
  • Проверку горизонта нужно проверять минимум через три ряда. Строительный уровень поможет вовремя свести к минимуму возможные перекосы кладки. Зазор между облицовкой и несущей стеной должен быть свободным, нужно следить, чтобы туда не попадал раствор. Эта воздушная вентилируемая прослойка необходима для повышения теплозащиты стен дома.
  • Все загрязнения на фасадной облицовке нужно удалять сразу, с помощью влажной губки или ветоши.

stroyfora.ru

Облицовочная кладка, крепление облицовочного кирпича при кладке — Стройфора

Облицовочная кладка распространенное решение отделки фасада. Фасадный, или облицовочный кирпич отличается от стенового точностью размеров. Имея определенные навыки, можно выполнить Облицовочную кладку с безупречной аккуратностью. Рассмотрим вопрос кладки облицовочного кирпича более подробно.

Плюсы облицовочной кладка

Перечислим основные плюсы применения для отделки фасада облицовочным кирпичом перед сайдингом и клинкерной плиткой:

  1. подходит для стен из любых материалов – монолитного железобетона и легкобетонных блоков, кирпича и камня, бруса и каркасного дома
  2. прочная и долговечная облицовка при малой нагрузке на фундамент
  3. ассортимент фактур, цвета и размеров дает множество вариантов дизайна наружной отделки дома
  4. морозостойкий и водостойкий вид отделки
  5. красота, природная эстетика

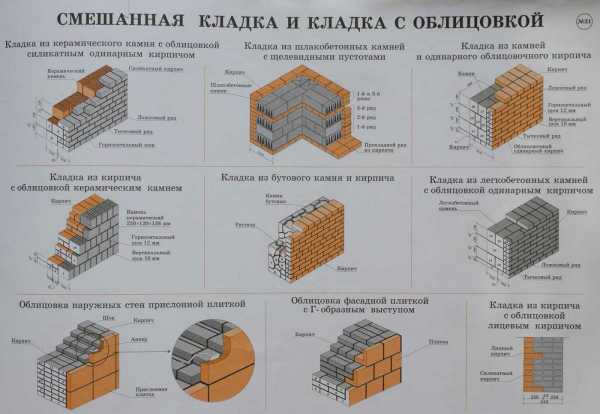

Виды облицовочной кладки

Виды облицовочной кладки по способам расположения кирпичей в рядах

  1. лицевая или постельная. Фасад – большая поверхность кирпича (постель)
  2. ложковая – кирпич уложен к фасаду ложком, самой длинной и узкой стороной
  3. тычковая – к фасаду кирпичи укладываются тычками, самой малой поверхностью

Точность размеров облицовочного кирпича требует и точности кладки, перекосы не допустимы, так как ведут к снижению прочности и устойчивости кладки, а не только к ухудшению эстетического вида.

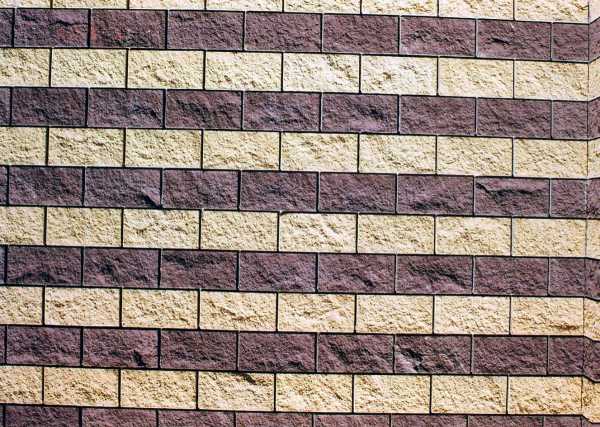

Декоративные виды облицовочной кладки основаны на чередовании рядов кирпича и чередовании отдельных кирпичей в рядах. Особая комплектация марок отделочного кирпича отличается наличием в наборе разных размеров кирпича, но стандартизированных под особый вид кладки.

Перевязки облицовочной кладки

Способов декоративной кладки много, основными считают следующие виды перевязок:

  1. в полкирпича. Традиционная кладка ложком или постелью со смещением вертикальных швов на половину кирпича. Эта кладка рекомендуется для приобретения навыка работы каменщика, подходит новичкам. Кладка прочная и устойчивая.
  2. американка. Ряды чередуются тычковый – ложковый, или реже тычковый- постельный. Эта кладку называют самой прочной из облицовочных.
  3. фламандская. Ряды – в шахматном порядке, а в каждом ряду чередование ложок – тычок. Часто используют для отделки интерьера или чтобы создать видимость европейского решения отделки.
  4. наименее прочная по сравнению с первыми тремя – штабельная кладка, расположение всех вертикальных швов на одной линии снижает устойчивость.

Расход кирпича для облицовки зависит от выбранного вида кладки. Понятно, что чем толще облицовочная стенка, тем больше уйдет кирпича. На фламандскую перевязку нужно 60-65 кирпичей на квадрат, а на тычковую – не меньше 80 штук. При подсчете потребности в кирпиче для облицовки сначала нужно определится с видом кладки.

Облицовочная кладка своими руками

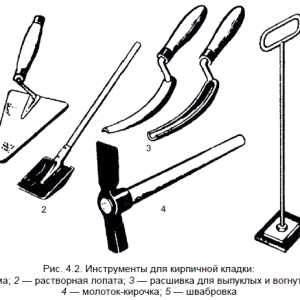

Для облицовочных работ своими силами нужны следующие инструменты и расходные материалы:

  1. мастерок или кельма каменщика. Этой «лопаткой» из стали, имеющей удобную ручку, мастер наносит раствор, снимает его излишек, и ровняет кирпичи в ряду.
  2. шнур и уровень. Необходимы для выверки горизонта кладки. Уровня нужно два – длиной не меньше одного метра, для контроля ряда и короткий 30 см, для контроля горизонтального положения отдельных кирпичей.
  3. для того, чтобы аккуратно расколоть кирпич, нужен молоток – кирка или утяжеленная кельма.
  4. резку облицовочного кирпича делают с помощью болгарки, диски применяют алмазные. Но резка и колка кирпича применяется редко. Сейчас рынок обеспечивает всеми типоразмерами облицовочных камней и кирпича, а ручная резка вредит эстетическому виду кладки.

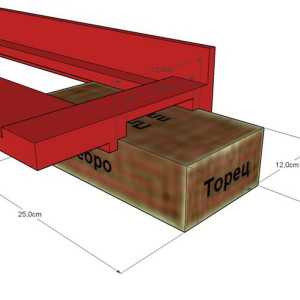

  5. для выверки толщины швов в рядах – прут из металлического квадрата сечением 1*1 см и для расшивки швов – отрезок гладкой арматуры диаметром 10 мм.
  6. крепление облицовочной стенки с основной несущей стеной делают вязальной проволокой и анкерными болтами.

Перед началом кладки облицовки нужно убедиться в надежности основания. Основанием для облицовки служит цоколь, и он должен обеспечивать облицовке воздушный зазор с несущей стеной в 2,5-3 см. Ширину цоколя при проектировании принимают на 30-50 мм больше, чем планируемую ширину облицовки. Если это не предусмотрено, то цоколь нужно будет нарастить и скрепить с основным анкерами, так как укладка первого ряда облицовки на цоколь – обязательное условие. Возможно крепление облицовочной стены к фундаменту на стальных уголках, с привинчиванием их анкерными болтами. Конечно, в случае наружной кладки, при облицовке внутри помещений требуется обеспечить ровный пол.

От горизонтальности поверхности цоколя зависит и эстетика, и устойчивость будущей облицовки. Перед началом работ выверяют с помощью уровня или лазерного нивелира все участки цоколя и при необходимости выравнивают его цементно- песчаным раствором. На поверхности цоколя не должно быть мусора, пыли, песка и никаких посторонних предметов.

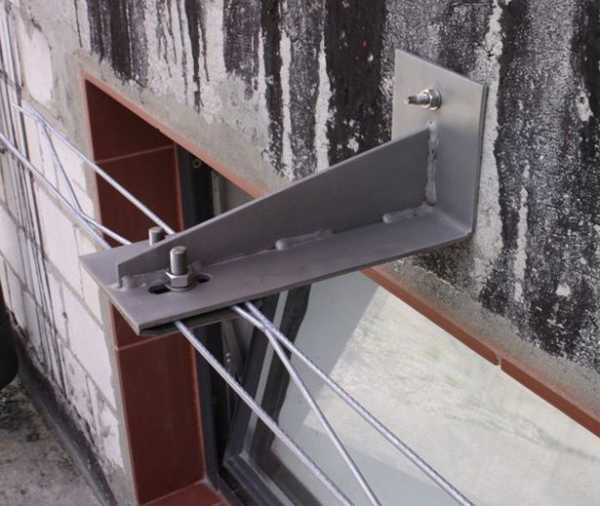

Крепление облицовки к несущей стене

Это обязательное условие для облицовочных работ. Для обвязки применяют проволоку и анкера. Обвязка анкерами выполняется забивкой их с внутренних сторон стен так, чтобы наружные концы анкерных болтов были проложены внутри швов и выступали между рядами кирпичей. Диаметры анкерных болтов зависят от толщины швов, стандартно 10 мм, тогда анкер должен иметь диаметр не более 6 мм.

Крепление вязальной проволокой делают с помощью дюбелей, забивая их в несущие стены. Проволока, закрепленная на дюбели, закладывается между рядов, внутри облицовки, снаружи ее не должно быть видно. Дюбельные крепления ставят порядка пяти на квадрат, в горизонтальном направлении между ними около полуметра, а в вертикальном они ставятся в каждом четвертом ряду. Если проектная несущая стена выкладывается из обычного кирпича или легкобетонных блоков, то выступы кладочной проволочной или пластиковой сетки, применяемых для армирования кладки, выпускают на сторону фасада. Эти выступы сетки обладают гибкостью и легко укладываются в рядах облицовочного кирпича.

Крепление облицовочной кладки к несущей стене при помощи закладки в стены нарезок из кровельной стали также применяется, при этом шаг крепежа по вертикали – в каждом 13 ряду, и через 80-100 см по горизонтали.

Какой раствор нужен для облицовочной кладки

Раствор готовят на цементах высоких марок – М500 и быстротвердеющий М550 (раствор схватывается быстро, и рекомендуется для каменщиков с навыками). Песок нужен мелких фракций, без пыли. Классический рецепт 4:1 (П:Ц). Воду добавляют постепенно, добиваясь густого, но пластичного раствора. Воду нужно брать чистую, высолы на облицовке – серьезная и до сих пор не выясненная проблема. Применение воды без содержания солей возможно, решит этот вопрос. Больших замесов делать не стоит, облицовка дело кропотливое, и спешка не нужна.

Для кирпича серых оттенков рекомендуют растворы белого цвета, для коричневых и красных — цветов белого и красного. Добавление в кладочный раствор пигментов украшает кладку. Красный цвет раствору может придать сурик, темные оттенки – добавка технического углерода от 200 до 700 грамм на 100 штук кирпича. Использование белого цемента дает светлый раствор для расшивки швов. Белый кварцевый песок в растворе вместо обычного усиливает эффект белой расшивки.

stroyfora.ru

выбор материала, образцы кладки и технология работ

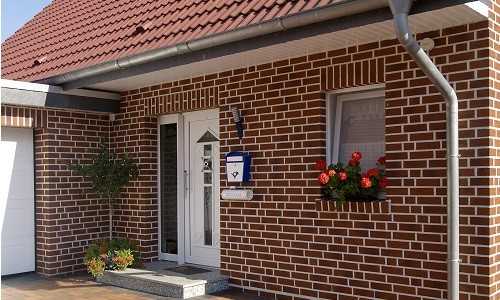

При строительстве загородного дома из камня нередко прибегают к облицовке стен кирпичом. Создание привлекательного внешнего вида строения можно осуществить своими руками или прибегнуть к помощи профессионалов. Но стоит заметить, что кладка облицовочного кирпича является делом непростым и требует достаточного опыта. В процессе укладки необходимо соблюсти технологию, чтобы она была долговечной.

Выбор облицовочного кирпича

Кирпич для облицовочной кладки выполняет декоративную функцию. Производители этого материала готовы предложить потребителям широкий ассортимент продукции, разнообразной по фактуре и цвету. Внешний вид продукции зависит от применяемого в процессе изготовления

сырья и технологии. В зависимости от этих критериев выделяют несколько видов кирпичей:

  • Керамический. Он представляет собой классический вариант из обожженной глины. Может иметь бело-желтый или красноватый оттенок, зависящий от вида материала, применяемого при производстве. Кирпич устойчив к ультрафиолету и механическому воздействию. Он не теряет свою первоначальную форму и цвет. В зависимости от технологии может быть гладким или шероховатым, с волнистой поверхностью. Материал пропускает воздух, поэтому в нем не собирается лишняя влага.
  • Гиперпрессованный. Основным материалом для его изготовления являются ракушечник и известняк. Дополнительными добавками служат красители и портландцемент. Сущность производства заключается в прессовании с применением высокого давления. Готовый продукт показывает отличные морозостойкие качества и стойкость к влаге, но его цена существенно ниже керамики. В зависимости от потребностей клиента можно приобрести полнотелые, пустотелые или фигурные изделия. Но гладкая поверхность достаточно проблематично образует связь с раствором.
  • Клинкерный. Для его изготовления используется пластичная глина, которая подвергается обжигу после прессования. Добавление разнообразных красителей позволяет получать изделия всевозможных окрасов. Изделия показали свои теплосберегающие и звукоизоляционные качества с лучшей стороны. Также этот материал оказался прочным, долговечным и морозоустойчивым. В силу своих отличных характеристик он имеет довольно высокую цену.

Критерии выбора качественного материала и инструментов

В зависимости от требуемых характеристик и ценовой доступности можно приобрести полнотелый или пустотелый кирпич. Полнотелый будет стоить дороже, но он имеет более высокую прочность. Пустотелый аналог отличается меньшим весом и меньшей теплопроводностью.

На производстве выпускают кирпичи стандартного размера. Некоторые материалы имеют погрешности в размерах по длине до 4 мм, по ширине до 3 мм, по высоте до 2 мм.

Перед приобретением продукции следует осмотреть ее на предмет:

  • Трещин и сколов.
  • Равномерности закрашивания в процессе изготовления и соответствие единому окрасу всей приобретаемой партии.
  • Качества исполнения лицевой стороны изделий.
  • Имеющейся у изделия поверхности: гладкая она или рельефная.

Перед началом укладочных работ необходимо подготовиться к процессу. В качестве дополнительного оборудования обычно используют:

  • Строительный уровень и отвес.
  • Мастерок или кельму. Они необходимы для нанесения раствора и удаления излишков, а также подравнивания материала в процессе укладки.
  • Бетономешалку.
  • Ведра для готового раствора.
  • Строительные леса.
  • Молоток и болгарку с алмазными дисками. Эти инструменты понадобятся для удаления лишней части кирпича в процессе укладки.
  • Металлические прутки с 10-миллиметровым сечением для создания одинакового расстояния между рядами и расшивки швов.
  • Вязальную проволоку и анкера. Эти материалы необходимы для связки кирпичей с несущей стеной.

Образцы кладки

Кирпичи можно укладывать в ряд:

  • Лицевой кладкой. При этом способе видимой остается самая широкая сторона.
  • Ложковой кладкой. Видимой остается узкая длинная сторона.
  • Тычковой укладкой. Видимыми остаются торцы кирпичей.

Среди декоративных видов кладки различают:

  • Способ «в полкирпича». Этот способ соединяет в себе вертикальные швы постельной и ложковой кладки со смещением по горизонтали в половину кирпича по длине.
  • Штабельную. При этом методе укладки швы, расположенные вертикально, смещают на одной линии.
  • Фламандскую. Способ предполагает чередование в одном ряду тычковой и ложковой укладки.
  • Способ «американка». В этом случае элементы ложковой и тычковой кладки чередуются рядами.

Новичкам рекомендуется начинать со стандартной ложковой кладки в полкирпича. Кроме того, следует учесть, что к самой неустойчивой относится штабельная кладка. В силу этого фактора ее применяют исключительно в отделочных работах.

Технология укладки облицовочного кирпича

Облицовочный кирпич укладывается в определенной последовательности:

  • Подготовка основания. Выкладку облицовочного материала начинают с цоколя. С этой целью при строительстве оставляют незначительный по величине выступ по периметру здания, который равен толщине облицовочного материала плюс 3 сантиметра для воздушного зазора. Перед началом укладочных работ проверяют основание с помощью уровня и исключают все неровности применением цемента. Очищают основание от лишнего мусора и приступают к выкладыванию кирпича.
  • Приготовление раствора. Для связки облицовочного материала применяют раствор из цемента М500 и мелкого чистого речного песка. Смешивать компоненты необходимо в пропорции 1:4, с постепенным добавлением жидкости. О готовности смеси судят по ее однородности и густоте. Проверить готовность можно, скатав небольшой шарик из раствора: если он держит форму и не распадается, значит, все сделано правильно и можно приступать к работе. Воду берут чистую без примеси солей. Чтобы не испортить материал, цемент замешивается небольшими порциями.
  • Выкладка нижнего ряда. Рядом с местом проведения работ необходимо установить емкость с водой и замочить в нее кирпичи. Первый ряд рекомендуется укладывать без цемента, с целью выбора оптимального расположения швов и осуществления подрезки кирпича. Проведение работ начинается от угла, с оставлением пространства между основной и облицовочной кладкой в 3 сантиметра для циркуляции воздуха.
  • Выкладка углов. На следующем этапе работ выкладывают углы на высоту 4 или 6 рядов. Необходимо проложить квадратный прут по нижнему ряду вдоль наружной кромки. Набрать мастерком небольшое количество раствора и нанести его аккуратно на кирпичи. Раствор слегка разравнивают и укладывают кирпич, подбивая слегка ручкой инструмента до соприкосновения с прутком. Проверять качество укладки необходимо уровнем. После укладки убирают прут и вытирают крошки раствора. Ту же самую процедуру проводят с другой стороны. В процессе укладки необходимо следить за правильной перевязкой угла: торцы с двух сторон должны чередоваться с длинными гранями.
  • Укладка стен. После выкладки кирпича по углам, переходят к облицовке стен. Для получения ровной кладки можно натянуть нить между угловыми кирпичами второго ряда. Ее укладывают сверху, фиксируя тяжелым предметом. На край первого ряда укладывают пруток и наносят слой раствора. На торцы кирпичей наносят немного раствора и укладывают. Вынимают пруток, ориентируясь по нитке, и проверяют ряд с помощью уровня.
  • Привязка к несущей стене. Привязку осуществляют в случае незапланированных изначально облицовочных работ. Сделать это можно с помощью дюбеля с вязальной проволокой или анкера. Анкер лучше брать оцинкованный до 6 миллиметров в диаметре. Его помещают в стену до середины, оставляя половину между облицовочными рядами. При использовании второго варианта в стене проделывают отверстия при помощи сверла, вбивают дюбели и привязывают к ним проволоку. Проволока должна лежать на кирпиче, но не выходить за его край. Такие крепежи устанавливают по стандарту через 4 вертикальных ряда, на горизонтальном расстоянии в 70 сантиметров. Таким образом, на один метр квадратный потребуется около 5 креплений. Вокруг дверных и оконных проемов расстояние между дюбелями сокращают на треть. Остальные рады укладывают аналогично первому. Возле дверных и оконных проемов следует обрезать кирпич таким образом, чтобы ряд не прервался и рисунок остался правильным.
  • Выкладка откосов. Для придания декоративных свойств откосы можно выкладывать кирпичом другого цвета. Облицовку по периметру откосов выполняют с помощью тычкового способа. При выкладке откосов необходимо соблюдать строго вертикальное расположение. С этой целью используют уровень для диагностики.
  • Расшивка кладки. К этому процессу приступают после того, как возьмется раствор. Поверхность очищают и смачивают водой. Для приготовления раствора берут известь и цемент в равных частях и добавляют песок. Смесь готовят в соотношении песка к цементу 10:1. Постепенно добавляют воду до образования пастообразной консистенции. По мере готовности раствора им заполняют швы и формируют с помощью расшивки. Начинают с вертикальных швов и затем приступают к горизонтальным швам.

Советы по выкладке облицовки

Для получения максимального качества при укладывании облицовочного кирпича, необходимо соблюдать определенные правила:

  • Работу начинать без раствора для определения необходимого количества кирпича, который будет подлежать обрезке.
  • При подрезании материала с помощью болгарки требуется использовать диск по камню. Категорически не рекомендуется использовать для этих работ молоток или диск по металлу.
  • Для приготовления качественного укладочного раствора берут одну часть цемента, одну часть воды и три части песка. Перед использованием песок необходимо просеять. Раствор необходимо готовить густой консистенции, чтобы обеспечить плотную укладку материала. Если хочется придать раствору окрас в тон кирпичу, то можно добавить красящие вещества. Кирпич из керамики перед работой замачивают в воде.
  • Горизонтальный шов не должен превышать по размеру 10 миллиметров, а вертикальный — 12 миллиметров.
  • Во избежание загрязнения кладки рабочим раствором рекомендуется через каждые четыре ряда протирать его влажной ветошью.
  • С целью создания вентиляции необходимо отсчитать три вертикальных шва, а четвертый не заполнять раствором.
  • Начинать работы по облицовке фасада здания рекомендуется после установления температуры воздуха от + 5 °C.

При осуществлении отделочных работ можно придать зданию привлекательный внешний вид и защитить несущие стены от неблагоприятного воздействия окружающей среды. При проведении подобных работ самостоятельно можно еще и сэкономить на оплате труда рабочих.

planken.guru

Пошаговая инструкция по укладке облицовочного кирпича с видео

Облицовочный кирпич облагородит дом из любого материала: сэндвич-панелей, пено- и газобетона, котельца и прочих, а, кроме того, создаст дополнительную защиту от влаги и потерь тепла. Отделка фасада дома  из облицовочного кирпича, хоть и более дорогая и трудоемкая, чем из сайдинга, но выглядеть будет лучше, а прослужит дольше. К тому же, облицовку можно выполнить, когда строительство самого дома уже завершено, а благодаря тому, что такой кирпич отличается одинаковыми размерами и особо ровными краями, сделать это самостоятельно довольно просто.

Облицовочный, или фасадный, кирпич имеет те же размеры, что и обычный, но встречаются и более узкие или крупные варианты. Внутри у него полость, что обеспечивает меньший вес и более низкую теплопроводность. Это достаточно качественный материал – влаго- , морозостойкий и очень прочный.

Подготовка к облицовке

Работы по облицовке выполняются, как правило, после завершения возведения стен и их утепления. Между слоем утеплителя и облицовочным кирпичом должен оставаться зазор в 2-3 см для вентиляции, чтобы предотвратить скопление влаги. С этой же целью между каждыми 4-5 кирпичами в первом ряду оставляется незаполненный раствором шов.

После утепления цоколь должен выступать на несколько сантиметров, чтобы стене из облицовочного кирпича было на что опираться. Если такого выступа нет, придется наращивать цоколь. Перед облицовочными работами его нужно проверить при помощи уровня и при необходимости довести раствором до горизонтальной поверхности.

Стена из облицовочного кирпича должна быть связана со стеной дома. Добиться этого можно несколькими способами. Например, в несущую стену вбивается анкер из оцинкованной стали диаметром 4-6 мм так, чтобы его свободный конец оказался между рядами декоративных кирпичей. Другой способ – установить в стену дюбель и закрепить на нем вязальную проволоку такой длины, чтобы ее конец был зажат рядами облицовочного кирпича, но не выходил наружу. На квадратный метр стены необходимо установить примерно 5 креплений, располагая их примерно каждые 60-70 см по длине и каждые 4 ряда по высоте. Вокруг дверных и оконных проемов обвязка выполняется плотнее.

Раствор

Раствор для кладки облицовочного кирпича готовится из цемента марки М500 и тщательно просеянного песка в пропорции 1:4. Сухую смесь разводят водой до такой консистенции, чтобы из раствора можно было скатать шарик, и он не рассыпался. Лучше смешивать раствор в небольших количествах, чтобы использовать его максимально быстро. Не рекомендуется добавлять в раствор известь или антифризы, так как это может привести к высолам. Расход раствора при кладке облицовочного кирпича намного меньше, чем у обычного.

Кладка

Главное в укладке облицовочного кирпича – соблюдать аккуратность и следить за равномерностью швов. Кирпич стандартных размеров лучше смотрится с толщиной горизонтальных швов – 10-15 мм, а вертикальных – 8-10 мм. Резать кирпичи можно болгаркой с диском по камню, но лучше разрезов при фасадных работах избегать.

Непосредственно перед работой партия кирпичей замачивается, чтобы они не тянули влагу из раствора. Затем на кирпич наносится слоем в 1,5-2 см раствор так, чтобы он не доходил до края примерно 1 см, чаще всего для этого используют шаблон из квадратного прута 10*10 мм. Точным движением кирпич укладывается на предыдущий ряд или цоколь и слегка притирается.

Также можно уложить прут на внешний край предыдущего ряда, уложить «постель» из раствора, и на нее уже укладывать кирпичи. По поверхности можно постучать рукояткой кельмы или киянкой, чтобы вышли возможные пузырьки воздуха. При укладке первого ряда нужно периодически проверять его с помощью уровня.

Начинают облицовку с углов.  В каждом из них поднимают 5-6 рядов и натягивают между ними шнур, по которому ровняют остальные кирпичи. Около окон и дверей ряд не прерывают, а кирпичи обрезают, чтобы и над проемами в дальнейшем получился правильный рисунок раскладки. Несколько нижних рядов для дополнительной прочности можно армировать тонкой металлической сеткой.

При кладке необходимо сразу же удалять выступивший клей с поверхности стены. После того как раствор начал схватываться, кирпичи двигать нельзя. Каждые несколько рядов стоит протирать кирпичи влажной губкой, чтобы очистить поверхность.

Облицовочный кирпич также используют и при внутренних работах, например, им отделывают камины, колонны, фрагменты стен. При этом соблюдаются все требования к укладке, а аккуратность требуется предельная.

masterim.guru

как правильно уложить, инструкция и правила

Декоративная кладка облицовочного кирпича используется очень часто, особенно в загородных постройках. Высокие эксплуатационные характеристики данного материала позволяют создать долговечную и надежную конструкцию, которая прослужит не один десяток лет. Как же это сделать своими руками? Нужно все четко распланировать, а дальше немного попрактиковаться.

Облицовочный кирпич используется для декоративной кладки.

С чего начать?

Укладка облицовочного кирпича — это очень специфическая работа, которая требует усидчивости и аккуратности. На первый взгляд технология очень проста: взял кирпич, обмазал раствором и разместил в ряду, затем то же проделал и с остатком материалов. Понимание того, насколько сложно выполнить все аккуратно и красиво, приходит только после начала работы. Неправильно размещенные элементы, отсутствие точных расчетов и обработки уложенных кирпичей — это то, чего стоит избегать в первую очередь. Нюансов в этой работе очень много, поэтому обдумать и рассмотреть каждый вопрос по порядку стоит еще задолго до начала проекта.
Перед тем как приступать к началу кладки, стоит решить ряд проблем:

Кирпич для облицовки имеет множество вариантов дизайна, материала и форм.
  1. Подбор вида материала. Каждый вид кирпича имеет свои свойства и это нужно учитывать перед расчетами.
  2. Как рассчитать облицовочный материал, его количество и затраты раствора на укладку. Стандартные размеры декоративного кирпича 250х120х65 мм, а швы между ними — 5-7 мм. Есть и другие размеры кирпича-облицовки, которые применяются для монтажа стен. Используя эти цифры, можно рассчитать примерное количество элементов, необходимых для кладки вокруг постройки. Рассчитать облицовочный кирпич также можно и благодаря специальным строительным программам.
  3. Следующее, на что следует обратить внимание, — особенности монтажа. Кладка облицовочного кирпича своими руками выполняется строго по правилам, с использованием всех необходимых инструментов.
  4. Завершающий этап требует не меньших затрат сил и времени, чем все предыдущие работы. После создания красивой стенки придется еще долго обрабатывать все швы между кирпичиками и приводить в порядок ее внешний вид.

Подготовка материалов

Перед тем как класть кирпич для облицовки, желательно попрактиковаться и набить руку на кладке обычного кирпича. Конечно, технологии отличаются между собой, но имеют много общих черт. В такой работе нужна точность и набитая рука, а еще не помешает креативность.

Типоразмеры облицовочного кирпича.

Часто случается так, что декоративные элементы отличаются между собой по оттенку цвета. Обычно в одной партии материала всегда присутствуют изделия одинаковой гаммы, но если придется закупать несколько партий, то, наверняка, цвет у элементов из разных партий будет заметно отличаться между собой. К сожалению, очень трудно избежать этого, но можно использовать разные варианты кладки, чтобы это не бросалось в глаза. Также стоит выбрать несколько цветов или оттенков из гаммы, чтобы лицевая часть фасада была более привлекательной и разнообразной.

Очень часто кирпич придется обрезать и подравнивать, чтобы совпадали размеры ряда. Этого не получится избежать, даже если использовать различные способы кладки. Чтобы знать заранее, что и где придется переделать, нужно выполнить сухую кладку.

Для кладки можно использовать различные готовые растворы, но самый верный вариант — это смесь просеянного или мелкого песка, цемента и воды.

Основные разновидности кладки облицовочного кирпича

Как класть облицовочный кирпич? Распространенными являются следующие виды кладки облицовочного кирпича:

Места применения облицовочного кирпича.
  1. Готика — первый элемент размещается вдоль ряда, следующий поперек, такое чередование используется до конца ряда. Следующий ряд выполняется со смещением на половину ширины кирпича — 30-40 мм, но при этом стыки каждого второго ряда совпадают между собой.
  2. Голландка — первый ряд выкладывается всеми элементами «шириной» наружу, а следующий с чередованием «длина-ширина», затем опять ширина.
  3. Тычковая кладка — все элементы размещаются шириной наружу со сдвигом на треть в следующем ряду. Если хотите сделать откосы, придется использовать именно эту технику кладки.
  4. Цепной вариант — довольно красивая последовательная схема размещения элементов: «длина, ширина, длина, длина, ширина». В следующем ряду кирпичи размещаются со сдвигом так, чтобы центр шва двух элементов по длине, размещался по центру элемента, уложенного по ширине. Очень надежная перевязка.

Кладка облицовочного кирпича своими руками может выполняться и более простыми способами:

  1. Ложковая — классическая перевязка. Кирпичи укладываются по длине вдоль ряда, а следующий ряд смещается на четверть в сторону. Есть вариант смещения наполовину в сторону.
  2. Фламандская кладка — чередование ширина-длина, со смещением элементов в следующем ряду.

Особенности кладки

После проведения ряда расчетов, выбора материалов и способа кладки, покупки инструментов, наконец, можно приступать к самому процессу возведения стенки.
Для начала рекомендуется провести кладку по-сухому, то есть разместить элементы, но без использования раствора. На это уйдет время, зато вы получите цельную картину, какие элементы и где нужно будет подкорректировать.

Инструментарий для работы необходим следующий:

  • бетономешалка;
  • набор мастерков;
  • уровни, мерила, порядовки — все, чем можно провести измерения кладки;
  • инструмент для расшивки швов;
  • болгарка с кругом по камню.

Перед началом работ нужно выполнить привязку к стене.

Технология кладки облицовочного кирпича.

Для этого можно использовать штукатурную сетку или арматуру. Если хотите сэкономить на материале, можно оставить небольшой зазор между стенками и ничем его не заполнять. Воздух будет выступать в качестве теплоизоляции, но для этого придется оставить несколько вентиляционных швов.
Если же постройка находится в местности с холодным климатом, то лучше место между кладкой и стеной заложить утеплителем.

Вот примерная схема того, как правильно класть облицовочный кирпич:

  1. Выравнивается цокольная поверхность, проверяется уровнем, а затем выкладывается первый ряд.
  2. Угол создается посредством накладки нескольких рядов цельных кирпичей один на другой. Использовать для углов куски кирпича запрещено!
  3. Только после заведения углов в 5-6 элементов высотой кладут второй ряд. То есть первый выкладывается до краев, а последующие, наоборот, — от них.
  4. От угла к углу нужно протянуть ориентировочную нить, которая поможет выдерживать уровень без дополнительных измерений.
  5. После выкладывания нескольких рядов следует протереть готовую часть конструкции влажной тряпкой. Для создания оконных проемов всегда используется тычковая кладка кирпича. Дверные откосы можно выполнить точно таким же методом.
  6. Окончание выкладки завершается расшиванием швов, после чего все излишки раствора убирают. Лицевая сторона протирается и обсушивается.

Заключение по теме

Кладку с помощью облицовочного кирпича можно выполнить и самостоятельно, но не стоит спешить с работой. Каждый ряд возводится аккуратно и только после всех измерений. Все непонятные детали стоит уточнять только у мастеров со стажем.

kirpichmaster.ru

Кладка облицовочного кирпича своими руками

кладка облицовочного кирпича

Технология кладки лицевого кирпича нередко повергает в панику неопытных строителей, особенно если работа выполняется, самостоятельна и без наличия опыта в подобных работах. В большинстве случаев все сводится к тому, что кладка выполняется, как и обычный камень, хотя и имеет некоторые отличия. Данный материал используется в том случае, когда необходимо украсить фасад здания. Нередко его можно наблюдать на колоннах или каминах. Если он и переназначается для украшения извне здания, то нередко используется и как оснащение помещения внутри. Такая технология позволит создать незабываемый антураж в любом помещении.

Свойства, виды и параметры кирпича

стандартный цвет облицовочного кирпича

Рваный кирпич, сделанный своими руками будет смотреться лишь в том случае, если правильно подбирается само изделие. Конечно, немало зависит и от самого процесса укладки. В отличие от других приспособлений, которыми насыщен рынок, облицовочный кирпич должен иметь особый вид. В нем четко должны различаться цвета и оттенки.

Для стройматериала свойственен красный или желтый цвет. В отличие от стандартного стереотипа, данное изделие может иметь самые разнообразные цветовые гаммы. Лицевая сторона кирпича бывает также двух видов: гладкая и декоративная. Особенности кладки декоративного кирпича по ссылке.

Главным же отличием считается то, что облицовочный материал имеет особые параметры. В нем четко прописаны углы, размеры и торцы. Качественное изделие не должно иметь существенных повреждений, глубоких царапин или сколов.

Размер считается нормальным, если:

  1. Длина равна не менее 4,4 миллиметра.
  2. Ширина не менее 3,3 миллиметра.
  3. Толщина не менее 2,3 миллиметра.

В зависимости от качества изделия и его длительности в эксплуатации, различают клинкерный и простой кирпич. Простой отличается высокой устойчивость к проникновению воды, потому имеет большее число отверстий. Нередко применяется силикатный двойной, известный под маркой М 150.

Облицовка оконных проемов кирпичом должна соблюдать четкие размеры, а потому важно знать основные размеры:

  • Обыкновенный кирпич — 250 Х 120 Х 65;
  • узкий — 250 Х 60 Х 65;
  • утолщенный — 250 Х 120 Х 88; 250 Х 107 Х 65; 230 Х 107 Х 65.

Кладка фасада. Особенности.

кладка фасада фото

Как и каждая работа, требующая внимания со стороны рабочего, кладка фасада не может начинаться без особых знаний, а именно:

  1. Чтобы правильно выполнить процесс укладки, рекомендуется делать вертикальные усадочные и деформационные швы. Они должны располагаться не менее чем через 4 метра по всей высоте постройки.
  2. Обязательно дайте материалу просохнуть. Выделите на это больше времени.
  3. Следует изначально выложить кладку без раствора. Это поможет избавиться от дефектных изделий.
  4. Первый ряд начинают укладывать вертикально. Такие же кладки следует делать и на конечной высоте и при переходе к проему. Возле несущих конструкций также сделать подобную вертикальную структуру.

Для максимального успеха строительства, рекомендуется укладывать вертикальный слой через каждый 4 горизонтальных ряда.

После укладки 4 рядов, рекомендуется монтировать особую арматурную сетку. Ее диаметр может достигать 3 миллиметров.

Кладка лицевого кирпича, видео можно просмотреть по мере укладки, нуждается в четком соблюдении толщины шва раствора. Он не должен быть выше, чем 1,5 сантиметра. Старайтесь ограничить попадание влаги на него во время работы. В самой верхней точки кладки, рекомендуется уложить гидроизолирующий материал. Лучшим вариантом для укладки будет использование жесткой смеси.

Кладка под шаблон

шаблон для кладки кирпича

Слой смеси в данном случае не рекомендуется наносить более чем в 1 сантиметр толщиной. Особое внимание рекомендуется уделить лицевой грани. До нее должно оставаться не менее 1 сантиметра от раствора. В этом случае лучше использовать шаблон. В его роли может выступать деревянная рейка, которая имеет ширину в 60 сантиметров, толщину до 1 сантиметра. Внизу такой рейки имеется небольшой выступ, за который удобно ее держать рукой. Рейка упирается в стену и на нее наносится раствор.

Сегодня можно встретить металлические шаблоны. Это небольшой прут, который имеет квадратное сечение. Раствор в этом случае делается густой, чтобы под весом конструкции он не дал течь.

Раствор монтируется на внешней грани строительного материала. Если поверхность горизонтальная, то он должен быть установлен вертикально. На него и насыпают смесь из песка и цемента. Далее используется кельма, которая и позволяет убрать лишние остатки и уложить в ряд кладки.

Правильный монтаж облицовочного кирпича.

правильный монтаж кирпича

Кладка керамического кирпича, видео по данному материалу лучше просмотреть сразу, подразумевает нелегкую работу. Данное изделие имеет особую специфику, а потому самостоятельный монтаж может значительно осложниться. Здесь нужно не только внимание, но и точность выполнения действий. Если объем работ велик, то без помощника вам не обойтись. Таким способом стоимость укладки кирпича существенно возрастет.

Кирпичная кладка оконных проемов, фото поможет выполнить работу правильно, происходит в тот же момент, как и возведение самого здания. В этом случае следует использовать особую сетку, которая позволит максимально сцепить оба вида. Если имеется необходимость утеплить конструкцию, то монтируется дополнительный слой утепляющего материала.

инструменты для кладки кирпича

Если здание уже возведено и появляется необходимость уложить облицовочный кирпич, необходимо предпринять дополнительные меры. В этом случае цоколь должен выступать за стену не менее чем на 12 сантиметров. Выбранное расстояние сделает отличный упор для будущей постройки. Необходимо также укрепить его и слегка расширить.

В процессе выполнения работ может понадобиться следующие инструменты и агрегаты:

  1. Мастерки.
  2. Бетономешалка.
  3. Леса.
  4. Ведра.
  5. Молоток.
  6. Нитки.
  7. Прут длиной 80 см и сечением 10х10 мм.
  8. Отвес.
  9. Круглый прут для расширения швов. В диаметре он должен быть 10 см.

Также, следует использовать несколько этапов:

  • Равнение цоколя.
  • Раскладка.
  • Облицовка.
  • Очистка.

укладка оконных проемов

В процессе укладки необходимо незамедлительно чистить рабочую поверхность. Для этой цели лучше применить губку, смоченную водой, но выжатую. Ни в коем случае нельзя дожидаться застывания смеси.

Как обложить оконный проем кирпичом? Началом работы послужить выравнивание цоколя. Использовать здесь нужно правило и уровень. Далее материал следует разместить без использования цемента. Это необходимо для получения общей картинки обрезания кирпича и увеличения шва.

Где монтируется проем для окна или двери, он не должен прерываться. В дальнейшем использовании может обнаружиться в не самом подходящем месте. Именно в таких местах и нужно подрезать кирпичи.

Дальнейшая работа заключается в укладке облицовочного изделия. Монтировать следует начинать из угла. Облицовка, после укладки кирпича, начинается на 6 ряду. Для ровности укладки используется нитка, которую необходимо натянуть.

Лучшей консистенцией раствора для выполнения подобных работ, является соотношение 1:4. Песок лучше брать мелкий, который часто добывают в карьерах. При наличии помощника смесь замешивается в бетономешалке. Таким способом создается небольшое количество и используется миксер. Внимательное слежение необходимо при составлении пропорции.

Гиперпрессованный кирпич, видео его использования нужно просмотреть несколько раз перед использованием, нуждается в использовании прутика, который укладывается на его край. Чуть повыше начинается укладка цементного раствора. В этом случае он играет роль шаблона. Легкий удар молотка или кельмы позволит материалу встать в нужную позицию. Если в момент укладки и пристукивания изделия его лицевая сторона запачкалась раствором, его немедленно стирают тряпкой или смоченной и выжатой губкой.

В случае необходимости устанавливается сетка. Для ее закрепления нередко используют дюбеля. В процессе монтажа понадобится:

  • 6 размер дюбеля вбивается в стену.
  • Проволока прикрепляется к его шляпке и накручивается.
  • Конец проволоки должен быть монтирован внутри кладки. Его следует обрезать, если он выпирает из нее.
  • Привязка делается на 4 ряда и шириной в 70 сантиметров.

Технология исполнения данной процедуры может изменяться, но обязательным условием является качественное ее исполнение. В пространство между кладками нельзя высыпать остатки раствора. Обязательно оставляется небольшой зазор для повышения теплоизоляции.

Еще по теме:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка…

Подписывайся на наши новости Вконтакте!

stroykirpich.com

Облицовочная кладка, крепления

Привет всем. Как облицевать свой дом по фундаменту я разбирал в прошлой статье, если кто-то пропустил можете вернуться вот сюда. А как же выполняется облицовочная кладка без фундамента? Спросят многие. Вот в этой статье мы подробно это и разберём. Ну, что ж приступим.

Декоративная облицовка стены

Облицовочный слой

Двухрядная кладка состоит из двух рядов – облицовочного слоя и внутренней несущей стены. Облицовочный слой нельзя загружать строительными элементами и другой нагрузкой. Этот слой больше является для защиты от атмосферных воздействий и служит элементом оформления здания.

Облицовочный слой из клинкерной плитки

Облицовочный слой необходимо фиксировать через определенные промежутки. Его масса и возникающие в связи с этим равнодействующие силы передаются на внутреннюю несущую стену. Кроме этого, усиление жесткости облицовочному слою для противодействия ветровым и изгибающим нагрузкам передается так же от несущей стены строения. Именно поэтому обе кладки стены соединяются между собой анкерными креплениями для обеспечения воздушной прослойки и присоединения облицовки к кирпичной кладке.

Крепление консоли

В консольную систему крепления облицовочной кладки входят: анкерные шины для крепления консолей к несущей стене и консоли для крепления облицовочного слоя (см. рисунок ниже).

Проектирование облицовочной кладки выполняется в индивидуальном порядке. Оно обычно различается по толщине воздушной прослойке и изоляционному материалу, по оформлению элементов. Наряду с обычной стеной оформляются и такие элементы, как швы, перемычки и углы.

Крепление кирпичной перемычки (консоли)

Для разных случаев предусмотрены многочисленные разновидности изделий и подходящих держателей кирпичной кладки на ребро. Каждая консоль гарантирует крепление одного или сразу нескольких облицовочных элементов. Многие типы изделий выпускаются в двух видах: для крепления со смещением по высоте и для крепления на одной высоте.

Крепление консоли со смещением по высоте рекомендуется применять, например, в цокольной зоне – когда гидроизоляция не может прерываться и должна находится выше уровня крепления консоли.

Двухрядная кладка

Двойной слой кладки с утеплением

Толщина воздушной прослойки и изоляционного слоя у различных фасадов разные. Расстояние между облицовочным слоем и несущей стеной равно сумме толщины воздушной прослойки и толщины изоляционного слоя. Чем больше эта величина для облицовочного ряда стены, тем должна быть больше длина кронштейна консоли для облицовки.

Консоли для облицовочной кладки

Консоли для облицовочных кладок гарантируют расстояние между стеной и облицовкой в пределах 40-160 мм. В связи с этим они изготавливаются разными размерами от 140 до 240 мм. Если расстояние меньше 40 мм, то применяют уголковые консоли. Для разных случаев нагружения рассчитаны свои консоли для облицовки, предусмотренные на ступени нагрузки 3,5; 7,0 и 10,5 кН.

Крепление консолей для облицовочного слоя к анкерным шинам, замурованным в строительные элементы из бетона, не вызывают больших затрат. При таких случаях используются анкерные шины из высококачественной нержавеющей стали. В качестве альтернативного варианта можно использовать дюбеля, имеющие соответствующие сертификаты.

При этом дюбеля различают: для анкерного крепления в зоне сжатия или крепления в бетоне без трещин и дюбеля для анкерных креплений в бетоне с трещинами в зоне растяжения. При работе с ними необходимо соблюдать все требования указанные заводом-изготовителем в сертификате. При анкерном креплении в бетоне без трещин целесообразнее использовать соединительные анкера Upat-UKA 3. Можно также использовать крепление равнозначных дюбелей, например, много-конусные соединительные анкера UMV, которые рассчитаны для крепления в бетоне с трещинами и без.

Консоли для крепления облицовочной кладки

При помощи установленных в головной части консоли специальной стальной пластины с наклонным отверстием или регулировочного болта, консоли можно перемещать в вертикальном направлении в пределах 40 мм. Это придает точности установки. Смещение по горизонтали обеспечивается за счет анкерной шины.

Крепление облицовки

Минимальная толщина облицовочного слоя кладки составляет 90 мм. Облицовочный ряд по полной длине должен иметь опору по всей грани. При опирании с промежутками (на консолях) все кирпичи по плоскости крепления должны иметь опору с обеих сторон.

Облицовочную кладку толщиной в 120 мм необходимо закреплять по высоте с интервалами не больше 12 м. Если облицовочный ряд кладки 120 мм по высоте выше двух этажей либо он закрепляется через каждые два этажа, то он может выходить за пределы опоры, но не больше чем на треть своей толщины.

Наружный ряд кладки, имеющий толщину меньше 120 мм, должен фиксироваться по высоте с интервалом не больше 6 м. На строениях с высотою до 2-х этажей можно выполнить фронтальный треугольник высотою примерно в 4 м без вспомогательного крепления. Наружные ряды кладки могут выходить за пределы опоры не больше чем 15 мм.

Несущие элементы проемов

При вычислении несущих элементов над дверными и оконными проемами стоит исходить из пониженной нагрузки на стены, так как свыше уровня крепления образуется эффект самонесущего свода. В таких случаях в качестве облегченного свода можно соорудить равносторонний треугольник над несущими элементом. Обязательным условием здесь являются отсутствие сверху и по бокам несущего элемента лишних проемов и надлежащая высота кладки (H > h + 0,25 м). Кроме этого должна быть возможность восприятия бокового сдвига свода. Вот поэтому и не делают с боковой стороны швы.

Перемычки для проемов

Для простейшего перекрытия проемов в роли перемычек чаще всего используется стальной уголок либо швеллер. Размеры уголка или швеллера принимаются в зависимости от перекрываемого проема либо ознакомится с таблицей ниже. С небольшой поправкой этой таблицей можно воспользоваться и при выборе перемычек для рядовых кирпичных кладок.

А кто-то ложит пеноблок на арматуру. Это U-образный пеноблок который затем будет армироваться и заливаться бетоном изнутри

Перемычки для проемов из уголка или швеллера перед кладкой на них кирпича должны быть подперты снизу деревянными подпорками (одной или двумя в зависимости от размера проема). Эти подпорки будут препятствовать изгибу под тяжестью кирпичной кладки. Их удаляют только после того, как раствор в кладке полностью схватится и обретет фундаментальную прочность, то есть кладка над перемычкой станет самонесущей.

Для анкеровки перемычек заводского изготовления над оконными проемами, которые нельзя укреплять по сторонам (из-за вертикального шва), можно воспользоваться специальными проволочными кронштейнами (как показано на рисунке ниже). На этих кронштейнах можно зафиксировать как перемычки заводского изготовления, так и самодельного производства.

Как это работает?

В кирпичах высверливаются отверстия, в которые вставляются стержни арматуры. Стержни закрепляются специально выгнутыми хомутами, которые, в свою очередь, фиксируются зацеплением к стальному уголку. Таким образом, снизу к стальным перемычкам прикрепляются перемычки кирпичные, а уже поверху перемычек выкладывается кирпичная кладка.

Чтобы такие перемычки не прогибались, они усиливаются двумя или более консольными анкерами. В связи с тем, что в конструкцию включены консольные анкера, появилась возможность вертикальной и горизонтальной регулировки. Такие перемычки заводского или самодельного производства можно устанавливать с ювелирной точностью. Для большей жесткости перемычки на концах стержней можно нарезать резьбу и при сборке затягивать гайками – перемычка выйдет как одно целое.

Оформленный при помощи облицовочной кладки фасад откроет перед проектировщиком безграничные возможности. Расположение швов облицовочной кладки, структура и выбор материала указывает на образ строения. Все эти факторы производят особое влияние друг на друга и на конструктивность несущих строительных частей здания.

С чего начать облицовку фасада дома?

Облицовка дома, на углах декоративная кладка, «рванный кирпич»

Проект фасада необходимо заранее тщательно проработать, чтобы все результаты проектирования могли быть учтены еще до разработки несущих конструкций. В запасе проектировщика имеется огромный выбор вариантов облицовки и гармонирующих материалов – от облицовочных известняков и кирпичей или клинкера различных структур и цветов до облицовки природного и искусственного камней (кстати, о них мы узнаем в следующей статье). Тем не менее от выбора материала зависит как внешний вид фасада, так и конструктивная способность.

Во вроде бы и все по теме облицовочного слоя кладки без фундамента. Есть конечно нюансы и техники декоративной кладки, разновидности кирпичей, но это лучше разбить по отдельным статьям. Всем пока, до новых статей.

С уважением, Вадим!

odnastroyka.ru

РубрикаРазное

Добавить комментарий
