Клапан на вентиляцию: Обратный клапан на вентиляцию
назначение, виды, установка. Как сделать своими руками
- Для чего нужен обратный клапан
- Виды обратных клапанов для вентиляции
- Как правильно выбрать обратный клапан
- Рекомендации по установке устройства
- Как сделать обратный клапан своими руками
Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.
Для чего нужен обратный клапан

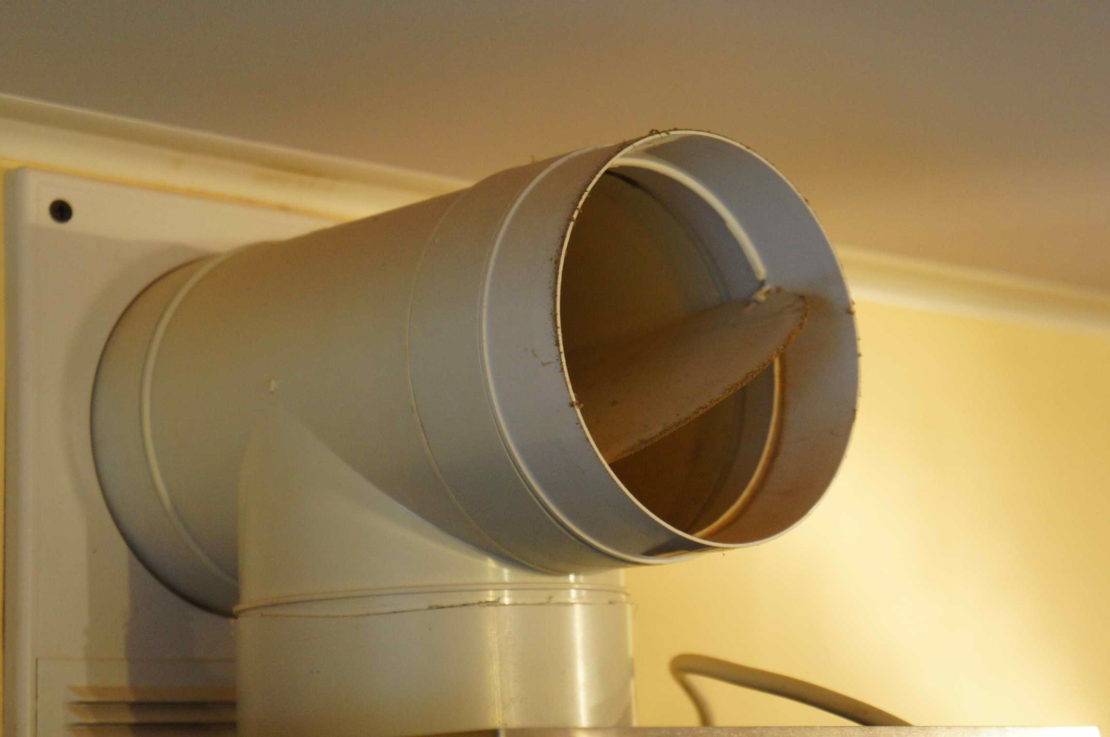

Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру.
Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.
Основными причинами, при наличии которых следует установить обратный клапан, являются:
- Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
- Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
- В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
- В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
- Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.
Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой.

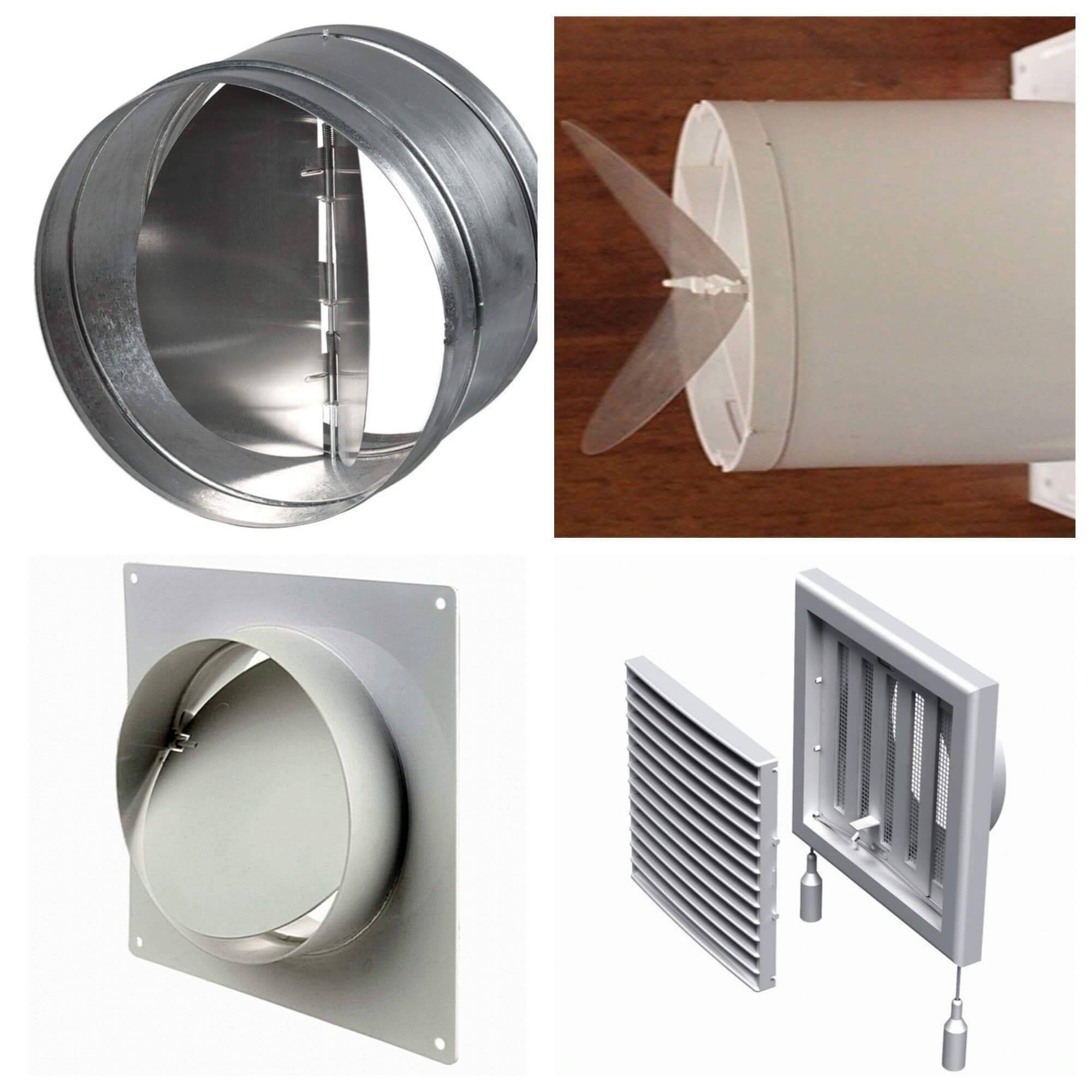

Виды обратных клапанов для вентиляции
Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:
- Пластика.
- Тонкой оцинкованной стали.
- Комбинированных материалов – стали и пластмассы.

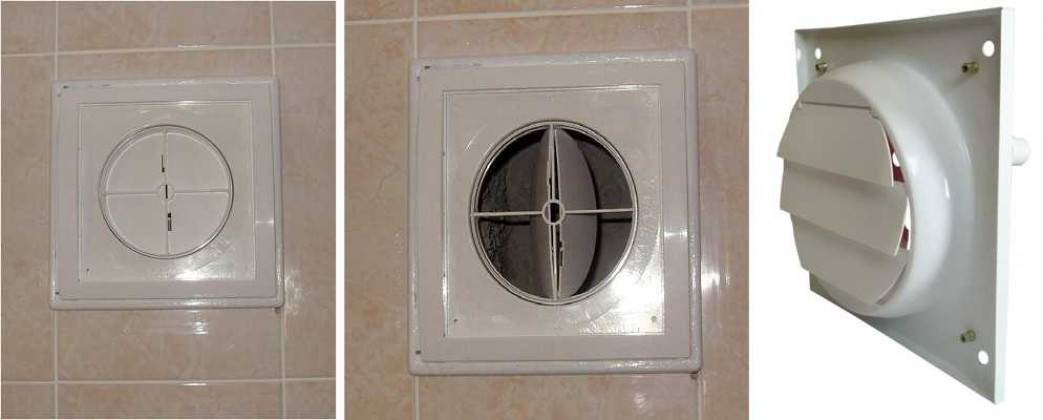

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

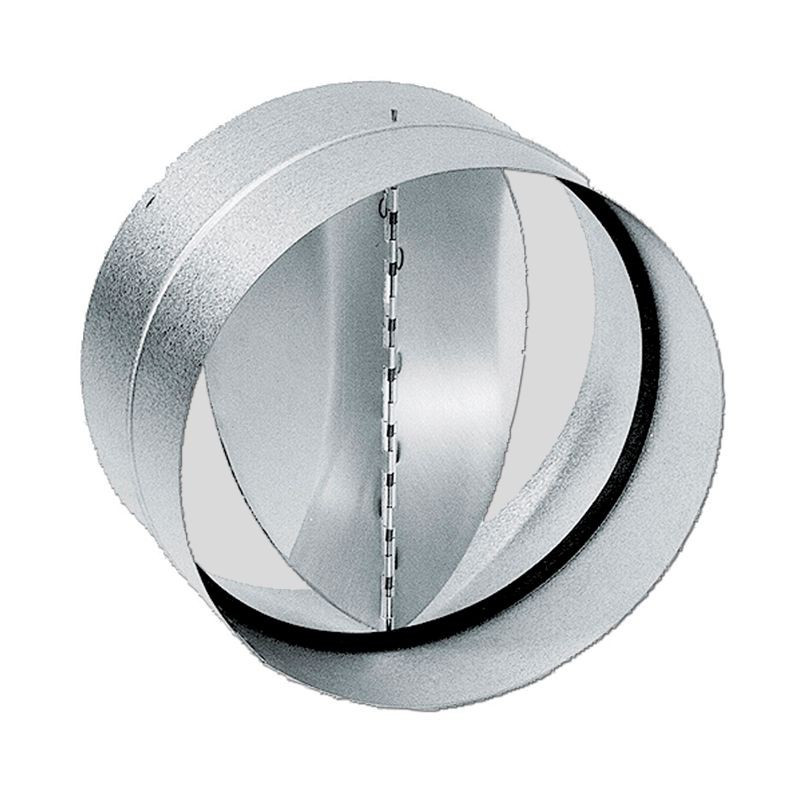

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования.
В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

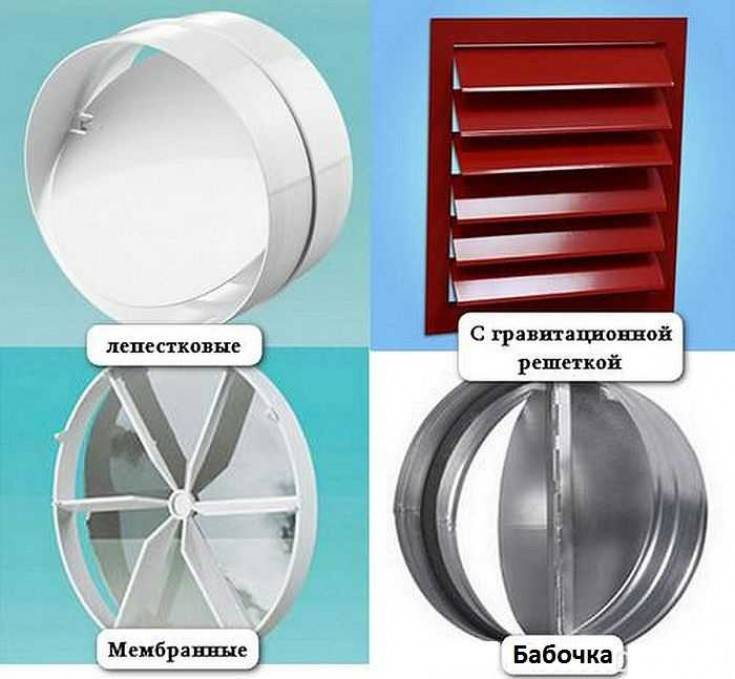

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

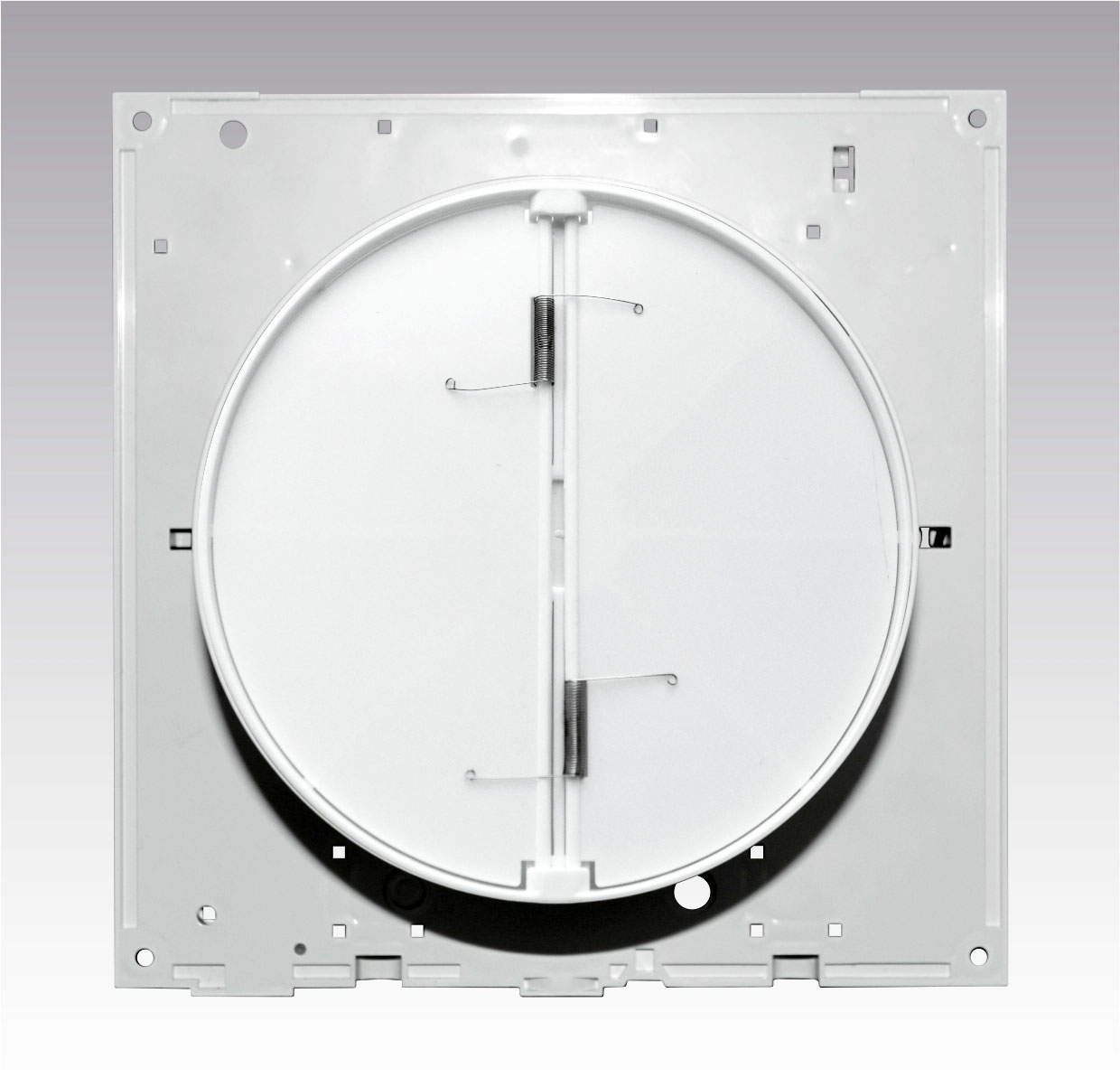

- Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
- С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.

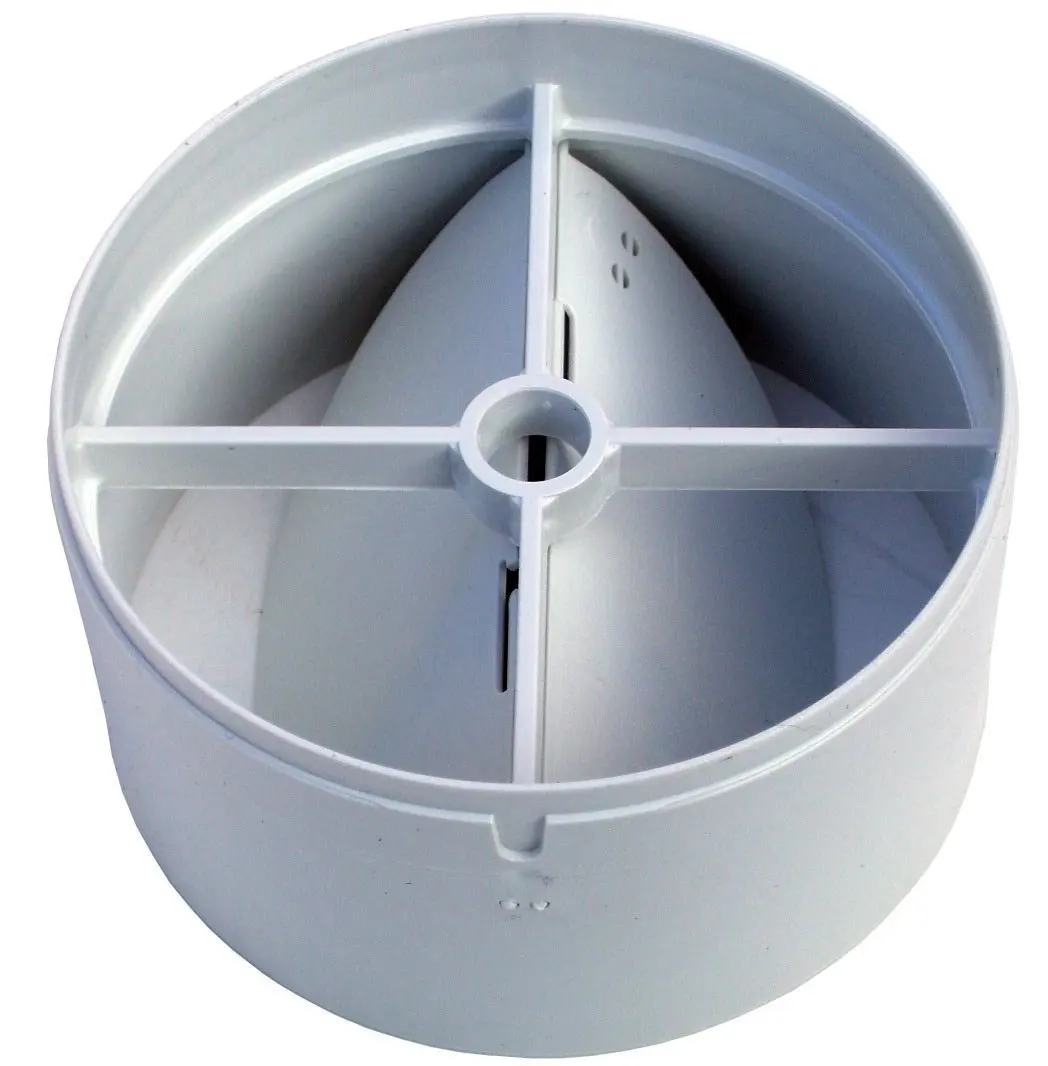

- Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.

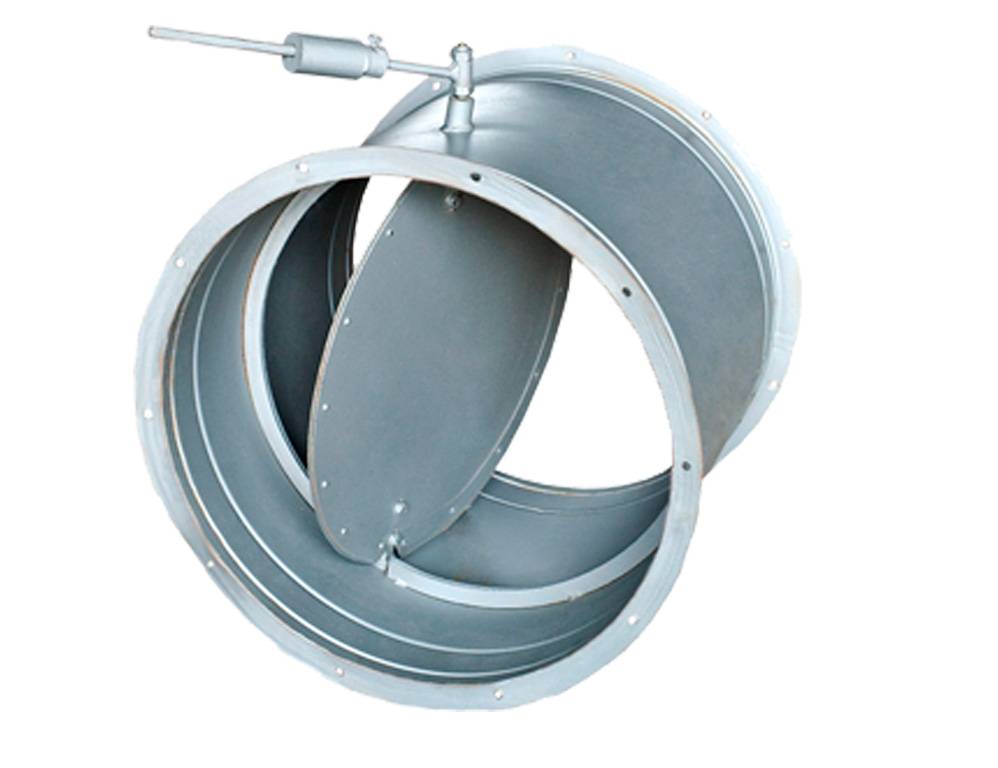

- Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.
Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.
Как правильно выбрать обратный клапан
Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:
- Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
- Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана.
Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора. - Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
- В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.
Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.
Рекомендации по установке устройства
При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.
Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.
Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.
Видео:
Видео:
Как сделать обратный клапан своими руками
Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.
Процесс изготовления состоит из последовательного выполнения алгоритма действий:
- Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
- Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
- Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
- Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
- Просверлить в решетке отверстия для крепления к стене.
- Установить решетку в отдушину и закрепить.
Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.
При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.
Видео:
Обратный клапан для вентиляции марки Алтай
Воздуховоды пластиковые для вентиляции / Обратный клапан для вентиляции
Основные характеристики:
Толщина стенки2 – 15 мм
Материалпищевой полипропилен (ПП)
Температура применения-40 °С до +120 °С
Тип соединенияМуфта, Фланец
Гарантиядо 3 лет
Доставка по России
Купить
Обратный клапан для вентиляции – это элемент системы пластиковой вентиляции, предназначенный для предотвращения действия потока воздуха в противоположном направление от заданного.
Работает в автономном режиме, без помощи человека.
Для увеличения фото нажмите 1 раз на мини картинку:
Технические характеристики:
- Круглые элементы
- Прямоугольные элементы
где D – диаметр;
t – толщина стенки воздуховода;
L – длина.
| D, мм | L, мм | t, мм | Вес, кг | Цена |
|---|---|---|---|---|
| 125 | 200 | 2 | по запросу | |
| 140 | 200 | 2 | по запросу | |
| 160 | 200 | 2 | по запросу | |
| 200 | 200 | 2 | по запросу | |
| 250 | 200 | 3 | по запросу | |
| 280 | 200 | 3 | по запросу | |
| 315 | 200 | 3 | по запросу | |
| 355 | 200 | 3 | по запросу | |
| 400 | 200 | 3 | по запросу | |
| 450 | 200 | по запросу | ||
| 500 | 200 | 4 | по запросу | |
| 560 | 250 | 4 | по запросу | |
| 630 | 250 | 5 | по запросу | |
| 710 | 250 | 5 | по запросу | |
| 800 | 250 | 6 | по запросу | |
| 900 | 300 | 6 | по запросу | |
| 1000 | 300 | 8 | по запросу | |
| 1250 | 300 | 8 | по запросу |
Возможно изготовление на заказ.
где А – высота;
B – ширина;
t – толщина стенки;
L – длина.
| A, мм | B, мм | L, мм | t, мм | Вес, кг | Цена |
|---|---|---|---|---|---|
| 80 | |||||
| 80 | 80 | 200 | 3 | по запросу | |
| 80 | 200 | 200 | 3 | по запросу | |
| 80 | 400 | 200 | 4 | по запросу | |
| 100 | |||||
| 100 | 100 | 200 | 3 | по запросу | |
| 100 | 300 | 200 | 3 | по запросу | |
| 100 | 600 | 200 | 4 | по запросу | |
| 150 | |||||
| 150 | 150 | 200 | 3 | по запросу | |
| 150 | 400 | 200 | 4 | по запросу | |
| 150 | 800 | 200 | 5 | по запросу | |
| 200 | |||||
| 200 | 200 | 200 | 3 | по запросу | |
| 200 | 500 | 200 | 4 | по запросу | |
| 200 | 900 | 300 | 5 | по запросу | |
| 250 | |||||
| 250 | 250 | 200 | 3 | по запросу | |
| 250 | 600 | 200 | 4 | по запросу | |
| 250 | 1000 | 300 | 6 | по запросу | |
| 300 | |||||
| 300 | 300 | 200 | 3 | по запросу | |
| 300 | 600 | 200 | 4 | по запросу | |
| 300 | 1000 | 300 | 6 | по запросу | |
| 400 | |||||
| 400 | 400 | 200 | 4 | по запросу | |
| 400 | 700 | 200 | 5 | по запросу | |
| 400 | 1000 | 300 | 6 | по запросу | |
| 500 | |||||
| 500 | 500 | 200 | 4 | по запросу | |
| 500 | 900 | 300 | 5 | по запросу | |
| 500 | 1250 | 300 | 8 | по запросу | |
| 600 | |||||
| 600 | 600 | 200 | 4 | по запросу | |
| 600 | 900 | 300 | 5 | по запросу | |
| 600 | 1250 | 300 | 8 | по запросу | |
| 700 | |||||
| 700 | 700 | 200 | 5 | по запросу | |
| 700 | 1000 | 300 | 6 | по запросу | |
| 700 | 1300 | 300 | 8 | по запросу | |
| 800 | |||||
| 800 | 800 | 200 | 5 | по запросу | |
| 800 | 1100 | 300 | 6 | по запросу | |
| 800 | 1300 | 300 | 8 | по запросу | |
| 900 | |||||
| 900 | 900 | 300 | 5 | по запросу | |
| 900 | 1200 | 300 | 6 | по запросу | |
| 900 | 1500 | 300 | 8 | по запросу | |
| 1000 | |||||
| 1000 | 1000 | 300 | 6 | по запросу | |
| 1000 | 1400 | 300 | 8 | по запросу | |
| 1000 | 2000 | 300 | 10 | по запросу | |
Возможно изготовление на заказ.
Заказать
Похожие товары:
Вернуться на страницу выбора пластиковых воздуховодов для вентиляции.
Описание
Системы вентиляции, с обратным клапаном марки Алтай востребованы на объектах общественного питания, промышленных объектах, пищевых блоках столовых, ресторанов, кафе, крупных пищевых и продовольственных предприятиях, где осуществляется приготовление как готовых к употреблению продуктов питания, так и полуфабрикатов.
Обратный клапан вентиляционный может быть предназначен для:
- вертикальной установки;
- горизонтальной установки.
Отличаются они друг от друга формой и внешним видом. Бывают квадратные и круглые. Кроме этого, есть внутреннего и внешнего исполнения, накладные и встраиваемые.
Главным параметром этого изделия, который необходимо учитывать при выборе является его пропускная способность.
Имеется ввиду, что они могут поддерживать разную скорость проходимого через них воздушного потока.
Самыми востребованными в настоящее время являются изготовленные из пластика и имеющие пропускную способность 4-6 м\с. Они не создают существенного шумового эффекта при осуществлении открывания и закрывания проходного отверстия.
Эти приспособления могут функционировать как в самостоятельном режиме, так и срабатывать от потоков воздуха, нагнетаемых в систему вытяжными вентиляторами. Управление клапаном может осуществляться ручным способом или автоматически при действии потоков. Его можно открывать и закрывать, если возникнет та или иная необходимость. Но касается это системы приточной или вытяжной вентиляции, в которой не применяются устройства для осуществления перемещения воздушных масс в принудительном порядке.
Устанавливается обратный клапан для вентиляции марки Алтай в точке выхода магистрали из помещения или в самом трубопроводе в непосредственной близости от нее. Внешние накладные имеют отверстия и зачастую крепятся при помощи специальных стыковочных узлов.
Внутренние — устанавливаются или запрессовываются в трубы определенного размера. Кроме этого, могут монтироваться в стену и являются продолжением вентиляционной системы.
Принцип действия обратного клапана Алтай сводится в повороте створки затворного аппарата в результате механического воздействия потока воздуха на затворный механизм, тем самым открывая или перекрывая проход. В результате воздушные массы с улицы не зависимо от возникшей ситуации при попадании в канал вытяжной вентиляции сталкиваются с преградой и не могут проникнуть в помещение. Тоже самое, происходит и с воздухом, который стремиться под воздействиям тех или иных сил вырваться наружу, в случае противоположной установки клапана уже в приточной вентиляции.
При необходимости обеспечить проветривание помещения и его насыщение кислородом, клапан может быть открыт в принудительном режиме, до достижения необходимого эффекта.
В системе же принудительного кондиционирования он срабатывает в автоматическом режиме под воздействием напора воздуха от вентилятора он открывается, а после того как вентилятор выключается сила земного притяжения обеспечивает его закрытие.
Конструкция обратного клапана марки Алтай может быть разной в зависимости от назначения и функциональных возможностей, технологии обеспечения его срабатывания.
В классическом варианте он представляет собой цилиндр или квадрат, в котором на смещенной оси установлена заслонка с возможностью свободного движения. Она похожа на дверцу с петлями в верхней части.
Накладной же наружный представляет собой установленную в квадрат створку, которая также крепится на оси по центру корпуса детали. Закрытие такой заслонки осуществляется за счет пружинного механизма.
Преимущества использования клапана, выполненного из полипропилена:
- Простота монтажа;
- Долговечность материала, из которого они изготавливаются;
- Достаточно высокий уровень устойчивости к механическим воздействиям и силовому давлению;
- Устойчивость к воздействию погодных явлений – солнце, дождь, ветер, град;
- Они производятся из полипропилена, который служит материалом для изготовления разнообразных предметов, используемых человеком для хранения и употребления продуктов питания;
- При чрезвычайно высоких температурах не выделяет неприятных запахов и вредных веществ;
- Стоит существенно дешевле классических аналогов выполненных из нержавеющей стали.
