Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

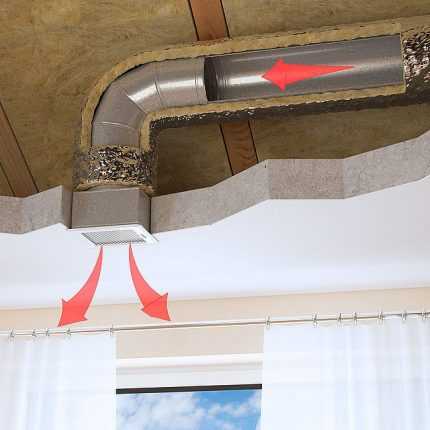

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

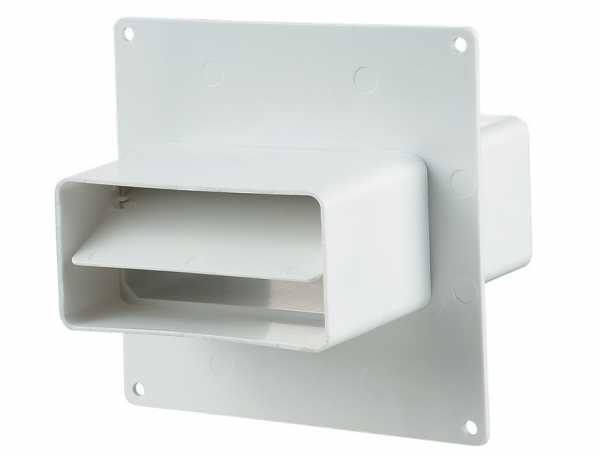

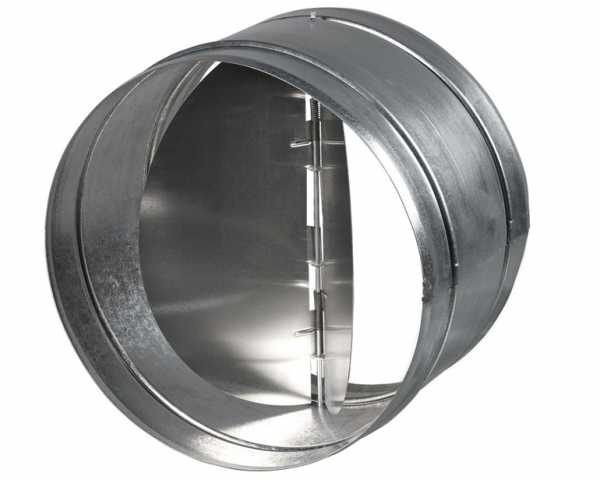

Это обратные клапаны на трубу воздуховода

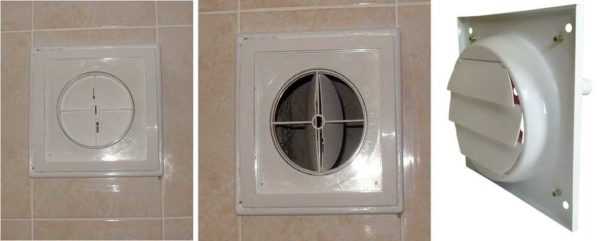

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
•

  Это самый тихий клапан — эластичная мембрана, но не слишком надежный



• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом
  . Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

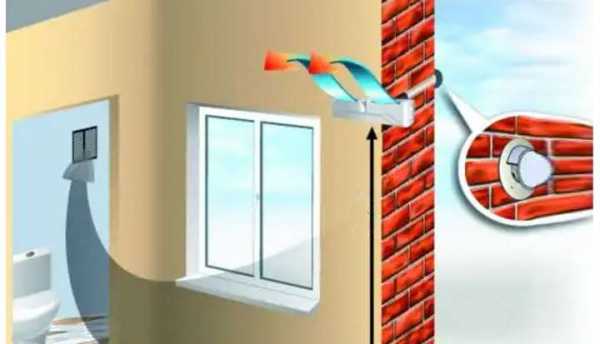

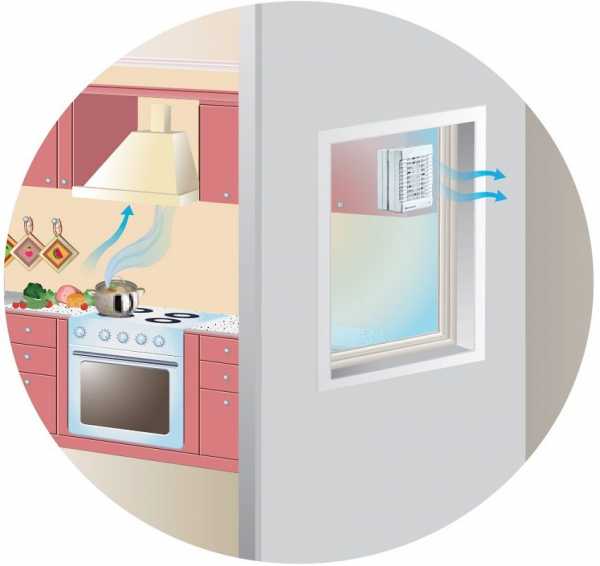

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

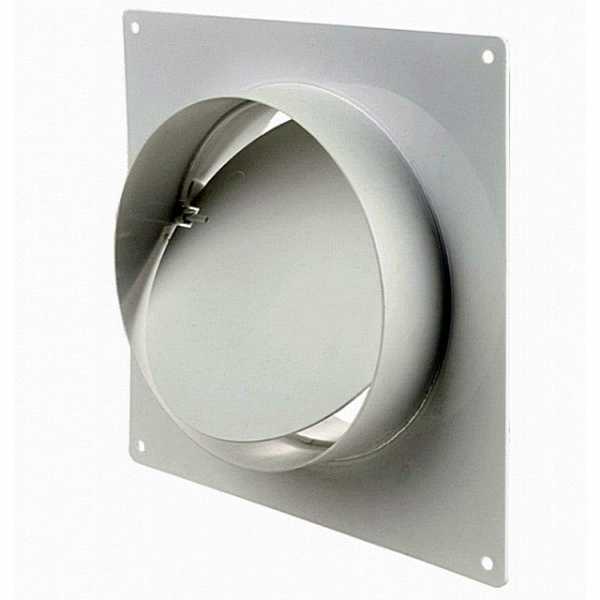

• С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

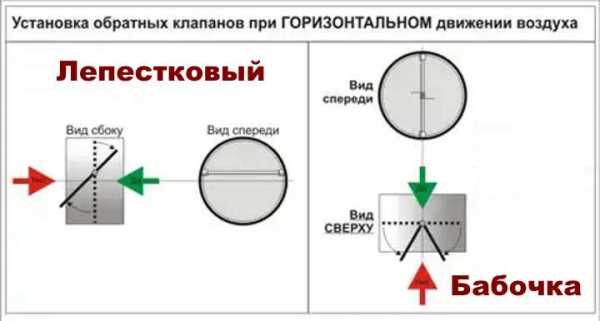

  Виды заслонок на обратном клапане для вентиляции

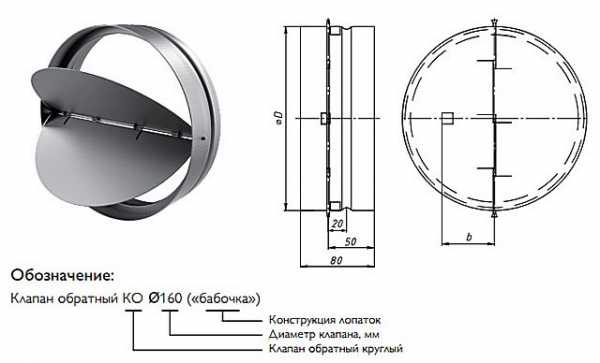

• С заслонкой из двух частей (бабочка). Этот вариант встречается только в круглых клапанах. Также имеется ось. На ней закреплены два полудиска, которые удерживаются в закрытом положении при помощи пружин. Пружины слабые, их может открыть даже не слишком сильный поток. Но при слабом дуновении естественной вентиляции может не сработать.

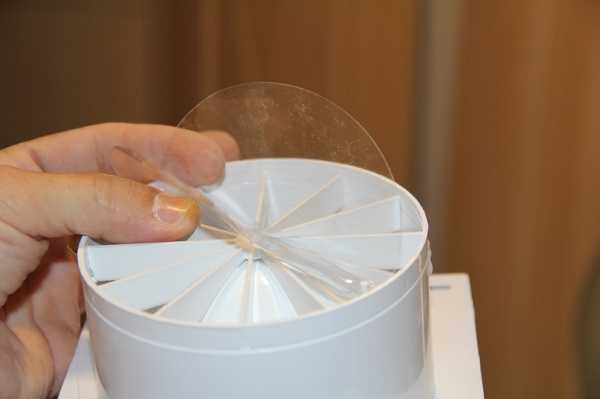

• Мембранные. В качестве заслонки используется гибкий пластик. Этот вариант кажется наиболее предпочтительным — мембрана должна легче открываться. На деле же мембранные клапана работают хуже других. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и копоти, становятся все тяжелее и, через некоторое время, залипают.

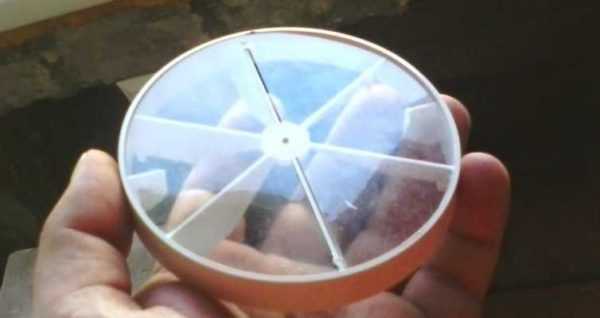

  Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

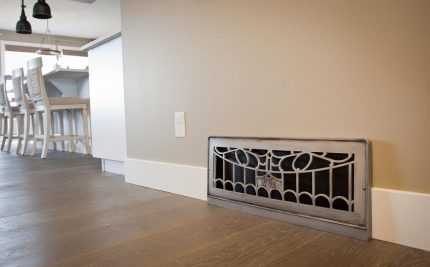

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

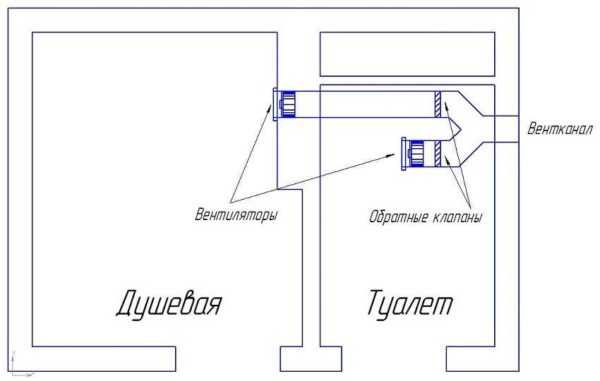

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

stroychik.ru

виды, устройство, принцип работы + инструкции по монтажу

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником появления неприятных запахов. Происходит это в результате поступления воздушных масс из смежных помещений или извне из-за возникновения обратной тяги.

Для решения такой проблемы придумана вентиляционная решетка с обратным клапаном, блокирующая потоки воздуха, стремящиеся попасть в помещение. В этой статье познакомимся с конструкционными особенностями такой решетки, ее основными преимуществами и причинами использования.

Также разберем процесс самостоятельного монтажа и правила эксплуатации этого приспособления.

Содержание статьи:

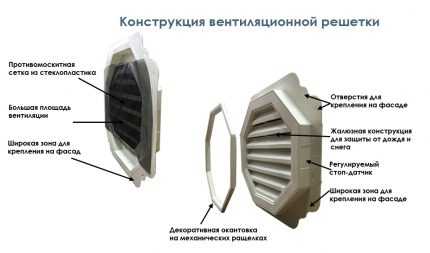

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения .

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
2. В помещение не будут проникать насекомые или пыль.
3. Помещение будет защищено от посторонних запахов.
4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
5. Простой монтаж и уход.
6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе .

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

1. Отсутствие поступления воздуха в помещение или сокращение его объема.
2. Попадание мусора в отверстие.
3. Выход из строя элементов, управляющих движением воздушного потока.
4. Функционирование вытяжек большой мощности.
5. Не учтенный при проектировании дома ветер, дующий постоянно.
6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

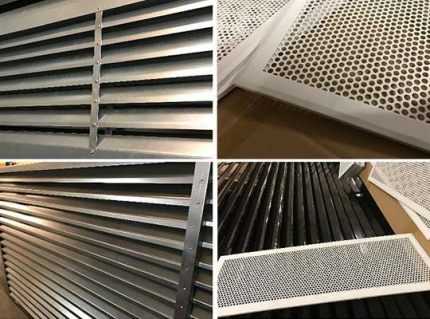

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

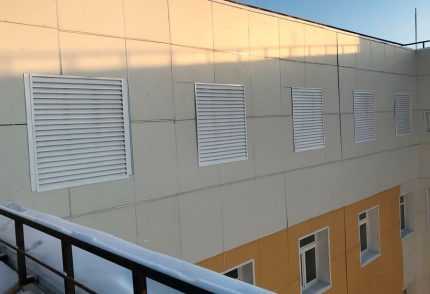

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в , где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

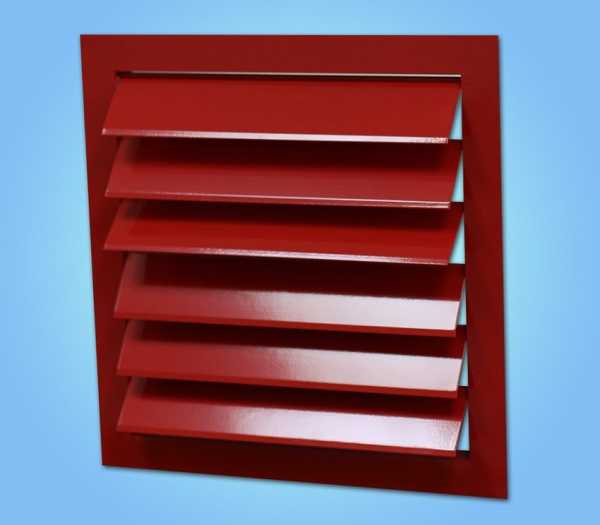

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Пошаговая инструкция по монтажу

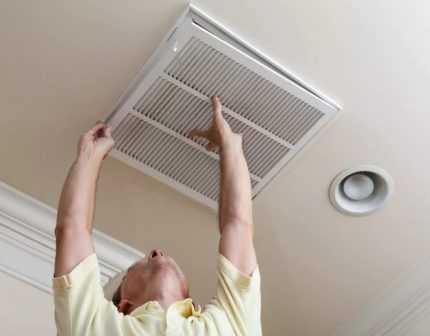

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
2. Сопоставить размеры изделия с формой вентиляционного канала.
3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
5. Просверлить отверстия под дюбели и установить их.

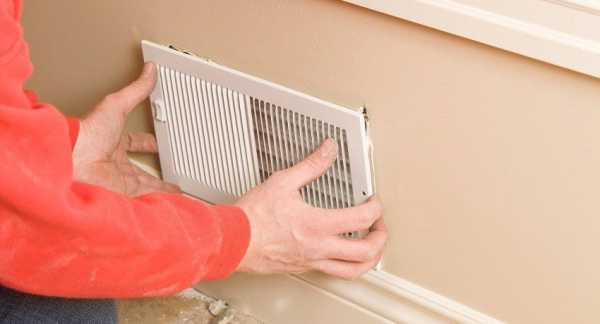

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем

Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома при помощи вентиляционной решетки:

Как правильно поставить вентиляционную решетку:

Решетка, имеющая в конструкции обратный клапан — важный элемент вентиляционной сети. Она способствует созданию и поддержанию благоприятного климата, предупреждает негативные состояния. Потратив небольшую сумму на ее покупку, вы значительно повысите уровень комфорта в доме.

Вы сами устанавливали вентиляционную решетку и теперь хотите поделиться полученным опытом с другими посетителями нашего сайта? Оставляйте свои комментарии о процессе монтажа, пишите рекомендации под этой статьей.

А может у вас остались вопросы по выбору подходящего варианта решетки или по ее установке? Не стесняйтесь задать свои вопросы в блоке ниже – наши эксперты и компетентные пользователи постараются вам помочь разобраться со всеми нюансами.

sovet-ingenera.com

как сделать своими руками, установка бытового элемента на кухню

Вытяжка представляет собой обязательный компонент любой современной кухни. Такое оборудование необходимо для поддержания порядка в этой зоне, а также избавления от неприятных запахов. Большинство моделей комплектуется так называемым возвратным клапаном, но степень пользы его вызывает определенные сомнения. Вытяжной вентилятор с обратным клапаном по внешнему виду и конструкционным особенностям почти ничем не отличается от аналогов.

Содержание статьи

Целесообразность установки клапанов

Ключевой особенностью, которая отличает вытяжку рассматриваемого вида, является присутствие устройства для контроля отвода и поступления воздуха. Сейчас появилась тенденция на вывод вентиляционного канала вытяжки через несущие стены. Воздух при этом идет напрямую в атмосферу. В такой ситуации антивозвратный клапан выступает необходимым компонентом системы.

В то же время единого мнения относительно необходимости указанных клапанов пока нет. Специалисты уверяют, что ставить его надо, если в вентиляционной системе часто имеет место обратная тяга. Воздушный поток из шахты несет с собой различные, не всегда приятные запахи, а защита позволяет от них избавиться. В целом этот компонент способен увеличить комфортность проживания в жилище.

Обратный клапан для вытяжки на кухне ставят тогда, когда в наличии имеется прямой воздуховод. Дело в том, что тяга будет нейтрализована при наличии вентиляционной решетки и различных изгибов трассы. Указанный элемент в такой системе является лишним.

Принцип действия

Это простое и недорогое приспособление позволяет избавиться от нежелательных ароматов. При этом провести перепланировку существующих каналов не требуется. Также сама манипуляция не предполагает каких-либо существенных денежных вложений. Можно поставить обратный клапан на кухонную вытяжку сразу в вентиляцию и решить таким образом имеющуюся проблему.

Ручная регулировка пропускаемых воздушных потоков на сегодня неактуальна из-за повсеместного использования вытяжных устройств. Есть несколько способов автоматического предотвращения тяги. У каждого из них имеются свои преимущества и недостатки, которые надо помнить, подбирая тот или иной вариант. Классификация предполагает следующие виды клапанов:

1. Одностворчатый, отличающийся гравитационным действием.
2. Лепестковый. Фактически это мини-жалюзи.
3. Двухстворчатый пружинный. Такой механизм называют бабочкой.
4. Мембрана с гибкой структурой.

Одностворчатый вариант

При выходе из помещения воздушного потока он давит на створку клапана, чем и открывает его. Если имеет место обратная тяга или же движения не наблюдается, створка не испытывает на себе какого-либо воздействия, а потому закрывается под влиянием силы тяжести.

Этой модели часто отдают предпочтение по причине того, что она надежная и простая. Одной створки вполне достаточно для решения необходимых задач. Если правильно ее установить, можно прибегать к помощи естественной вентиляции, так как сопротивление здесь будет небольшим. Есть два варианта исполнения таких моделей:

1. Со смещением оси. На ней зафиксирована створка. Смещение осуществляется касательно сечения воздуховода.
2. С противовесом. Соответствующий элемент находится снаружи или внутри прибора.

Если принимать во внимание, что сила тяжести играет ключевую роль в поддержании принципа закрытия створки, тройник с обратным клапаном для вытяжки надо ставить горизонтально или вертикально. Всё зависит от особенности конструкции. Для правильного выполнения манипуляции используется уровень. Если всё это не учесть, обеспечить полное закрытие не удастся. Также может иметь место ситуация, когда возникают большие усилия со стороны воздушного потока в системе для открытия створки. Особенно это актуально при применение противовеса.

Двустворчатый пружинный

Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.

Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.

Прежде чем покупать такой клапан и использовать его в бытовых условиях, следует посмотреть, насколько чувствительны элементы шторки к давлению воздуха.

Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.

Жалюзи на решетку

Клапан нередко присутствует на решетке, которая закрывает собой вентиляционную шахту или выход непосредственно на улицу. По внешнему виду этот элемент имеет большое сходство с оконными жалюзями. По принципу действия он похож на одностворчатый вариант, так как функционирует в соответствии с принципом гравитации.

Здесь используется несколько створок, потому что в открытом виде конструкция получается довольно компактной. Это актуально в отношении элементов, которые располагаются снаружи. По своим размерам решётки рассчитаны на вентиляционные короба стандартных размеров. Имеются в виду конструкции, которые подходят для выведения воздуха через отверстия в стене. Жалюзи отличаются большим удобством использования. Створки хорошо выводят отработанный воздух наружу. Клапан для контроля обратной тяги можно ставить на отверстия естественной вентиляции либо зафиксировать на решетке целиком.

В продаже можно обнаружить модели с клапаном, выполненные в различных конструкциях. Но в случае отрицательных температур могут возникнуть значительные проблемы с использованием вариантов с мембраной. Соответственно, затвор типа жалюзи лучше всего подходит для уличной решётки.

Гибкая мембрана

Такой элемент работает в соответствии с принципом изменения положения пластины под влиянием воздушных потоков. После установки мембраны отверстие вентиляционной системы открывается, когда воздух движется в одном направлении.

При противоположном направлении оно закрывается. Элемент при этом вплотную лежит к поверхности. Примечательной особенностью является отсутствие необходимости большого усилия воздуха для открытия или закрытия. Получается, что это хорошее решение для естественной вентиляции.

Если имеется вероятность, что мембрана значительно деформируется под воздействием обратной тяги, требуются дополнительные рёбра жёсткости. На них она сможет опираться при закрытии отверстий вентиляции. Такую особенность следует учитывать, покупая мембранные модели, иначе заслонка подвергнется искривлению либо будет прилегать неплотно. Итогом станет пропускание обратного потока воздуха в определенных количествах.

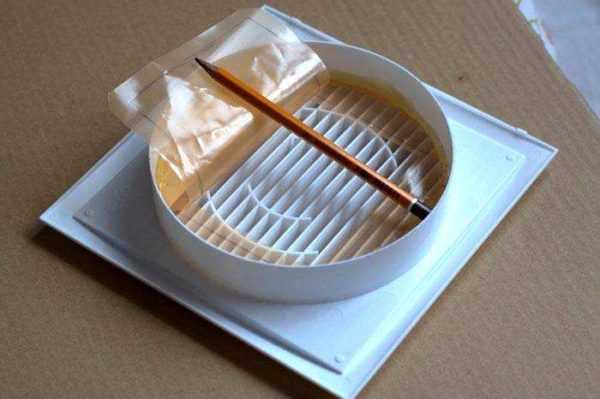

Изготовление своими руками

Рассматриваемые клапаны стоят недорого, поэтому делать их своими руками имеет смысл только тогда, когда приходится иметь дело с нестандартными геометрическими показателями.

Стандартные размеры и формы для перехода считаются непрактичными. Быстрее и дешевле сделать для короба воздуховода клапан одностворчатого или мембранного типа из металла или пластика. Они отличаются достаточной жесткостью. Вот почему они хорошо подходят для использования в качестве створки. Таким моментам надо уделить особое внимание:

1. Плотность прилегания к стенкам клапана пластины. Это важно, чтобы обеспечить оптимальный пропуск воздуха и избежать образования щели на фиксирующем выступе.
2. Профилактика стука, который может издавать пластина. Этот момент важен, если движение воздуха регулярно меняется.

Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага. Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности.

Полученные изделия должны по диаметру быть больше, чем вентиляционное отверстие. Если обратная тяга довольно сильна, для избежания деформации следует ставить решетку, которая создаст необходимую опору.

Правила установки

Вне зависимости от выбранной конфигурации системы необходимо провести правильную планировку места установки клапанов. Следует провести этот этап таким образом, чтобы при любых комбинациях включенных вытяжных систем и вентиляторов обратную тягу удалось заблокировать. От того насколько точно соблюдены все необходимые моменты, зависит напрямую эффективность вентиляции. Как вариант — вытяжной вентилятор с клапаном можно ставить в окно.

При наличии единственного места для забора воздуха в вытяжной системе, выходящего на улицу, достаточно установить один клапан для профилактики обратной тяги. Когда топология отличается большей сложностью, как это бывает при установке нескольких вытяжек, задействуют такие правила:

1. Устанавливают обратный клапан на каждой ветви, которая объединяет магистральный воздуховод и место забора воздуха. Благодаря такой мере поток не перенаправляется в вытяжку, если она не была включена.
2. При выходе из системы вентиляции устанавливается дополнительное устройство. В этом не возникает необходимости, если канал обустроен абсолютно герметично. Но в большинстве случаев добиться этого не удаётся, поэтому вышеуказанная мера считается целесообразной.

Обратный клапан следует устанавливать там, где доступ к нему будет наиболее простым. Это требуется ещё и для того, чтобы можно было своевременно очищать этот элемент от жира и пыли. Уборка является необходимостью, иначе при обратной тяге заслонка не будет закрываться полностью. Некоторые производители устанавливают такой клапан на вытяжку или вентилятор, моделируя воздуховод. Тогда дополнительной защиты создавать не требуется.

Элементы, которые монтируются в шахтах многоквартирных домов, заслуживают особого внимания. В систему общей вентиляции не попадает солнечный свет. Здесь постоянно господствуют положительные температуры. По каналам нередко проходит влажный воздух. Всё это в совокупности способствует созданию благоприятной среды для размножения болезнетворных микробов.

Иногда здесь могут жить грызуны и даже птицы. Качество воздуха, получаемого из таких систем, оставляет желать лучшего, так как управляющая компания не всегда своевременно проводит мероприятия по очистке этих шахт. Даже если санитарная обработка проводится регулярно, по возможности лучше избегать попадания воздуха в квартиру из этой системы.

Нюансы обслуживания

Чтобы обустроить готовую вентиляцию, используют воздуховоды со стандартными габаритами прямоугольной или круглой формы. Для них предусматриваются готовые модели, в которых имеется обратный клапан. Зафиксировать его можно на любом участке. Монтаж в этом случае будет аналогичным процессу установки любого другого компонента вентиляционной системы. При этом клапан ставится в фасонном элементе, роль которого выполняет соединитель прямых каналов.

Если естественная и принудительная вентиляция работают попеременно, можно поставить обратный клапа, в соответствии с двумя типовыми решениями. Варианты, которые делают это возможным:

1. Тройник устанавливается около решётки вентиляции, при этом клапан фиксируется на отводке для естественной вентиляции.
2. Покупается решетка с особой конструкцией, содержащей сразу два отверстия. Они подходят под любые варианты вентиляции.
3. Чтобы смонтировать такую решетку, используются жидкие гвозди или обыкновенные саморезы. Второй вариант лучше, потому что он сделает более лёгким процесс ремонта, очистки и изменения конфигурации, если она потребуется. Для этого достаточно будет снять решетку. Если этот элемент установлен внутри помещения, требуется основательное уплотнение областей соединения стен и решётки.

В числе потенциальных проблем, связанных с решетками, установленными снаружи и имеющими жалюзи, является объединение. Способствует этому влага, содержащаяся в воздухе, выходящем из ванной или кухни. При отрицательных температурах она замерзает и тут же превращается в лёд. Какие проблемы это создает:

1. Створки прилегают к отверстиям вентиляции недостаточно плотно. В результате обратно в помещение поступает меньший объем воздуха, даже если сравнивать с абсолютным отсутствием какой-либо защиты.
2. Диаметр отверстия уменьшается в значительной степени. Соответственно, страдает и пропускная способность конструкции. Уменьшается воздухообмен. Кухонные вытяжки и вентиляторы испытывают увеличенные нагрузки.

Чтобы избежать такой ситуации, следует периодически проверять в холодное время года состояние решётки снаружи. Если обнаруживается наледь, ее следует удалить.

Механический способ для этого подходит лучше всего, но при этом есть вероятность повреждения стороны корпуса, особенно если они сделаны из хрупкого пластика. Лучше, если указанный элемент будет жестким. С этим требованием хорошо справятся металлические элементы.

topventilyaciya.ru

Как сделать обратный клапан для вентиляции своими руками: монтаж и виды +Видео

В каждом частном или многоквартирном доме предусмотрена система вентиляции. Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — ключевое наполнение этой детали. Шторка при определенном воздействии воздуха пропускают его лишь в определенном направлении.

В случае прекращения притока воздуха лопасти закрываются. Сам клапан регулирует как поток воздушных масс, так и объем чистого воздуха.

Зачем нужен обратный клапан

При разработке системы вентиляции в частном доме, будь то вентиляция подвала или вентиляция чердака, рекомендуем вам проанализировать ряд причин, по которым следует произвести монтаж в вашем помещении обратного клапана.

1. Нарушение технологии расположения вытяжных труб, приводит к тому, что начинают попадать задуваемые потоки воздуха.
2. Если в жилище располагается несколько вытяжек. Это приводит к усиление оттока, из за увеличения тяги в одной из вытяжек.
3. Если мы рассматриваем многоквартирный дом, то есть вероятность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение потоков воздуха, что приводит к появлению в других квартирах обратной тяги.
4. Отсутствие приточного свежего воздуха. Обычно случается в случае поломки или засорения.
5. Наличие отопления, за счет печи. В этом случае при функционировании печки, в трубе возрастает тяга горения, а это в свою очередь приводит к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос ключевой.

Все просто:

1. берем свечку,
2. зажигаем и подносим к решетке вентиляции,
3. затем открываем окно.

Свеча должна затухнуть, если поток воздушных масс правильный.

Следует отметить и то, что на стадии проектирования и монтажа лучше предусмотреть установку обратного клапана. Так как его цена незначительна, а так же в процессе эксплуатации вентиляции возможно засорение, деформация и воздействия внешней среды, которые в свою очередь приведут к изменению потока воздуха в самой вентиляции.

Вот тогда вам придется купить клапан, потратить время и врезать его в работающую систему.

Основная классификация обратных клапанов для вентиляции

По материалам

Пластик (пластмасса). Это одни из самых дешевых и коммерческих устройств. Их часто применяют в офисных зданиях, домах, коттеджах. Очень привлекательно выглядят, а благодаря богатой цветовой палитре материала можно воплотить в жизнь любой дизайн.

Оцинкованная сталь. Получили широкое распространение в промышленности и административных помещениях. Данные модели очень прочные, это позволяет долго и качественно справляться со своей задачей. У клапанов, изготовленных из стали, отсутствует такой минус как пожаробезопасность, так как сталь не горит в отличие от пластика.

Комбинирование материалов. Корпус устройства изготовлен из стали, покрытой цинком, а шторка или лопасти из пластмассы. Получил широкое распространение в помещениях, где есть естественная вентиляция. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая качественный и естественный обмен воздухом.

По форме

1. Круглые.
2. Прямоугольные.

Все зависит, конечно, от формы воздуховода. Следует отметить тот факт, что для круглых клапанов, предназначенных для быта выпускаются диаметром 100 — 200 мм. – это самые ходовые размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут в основном круглые клапана, а для промышленности прямоугольные.

От способа установки

1. Вертикально расположенные.
2. Горизонтально расположенные.

По методу регулирования

1. Ручное — с помощью задвижек и рычагов.
2. Автоматическое — происходит автоматически, так как это комплекс устройств, приточно-вытяжной вентиляции, которые функционирует как единое целое.

По конструкционному исполнению

А теперь разберем самую главную классификацию.

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, воздействует на створку, закрепленную на оси корпуса клапана. Под действием этой силы створка открывается. В случае появления обратной тяги створка закроется самостоятельно под силой тяжести.

Наличие одной створки, делает конструкцию простой и надежной.

При установке данного вида клапанов следует использовать уровень, так как монтировать его следует только в вертикальном или горизонтальном положении.

Данная конструкция имеет два исполнения:

1. Модели, где ось смещают относительно центра. А обычно она расположена посередине.
2. Использование противовесов, которые располагают с внешней или внутренней стороны устройства.

Клапан бабочка или двустворчатый с использованием пружин

По строению схож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и схожесть с насекомым, от которого и получил свое название.

Используют обычно в вентиляционных системах принудительного действия.

То есть при включении вентиляции лопасти открываются, а при выключении закрываются с помощью установленных пружин. Такое устройство можно располагать даже под углом. Следует проверять чувствительность шторок перед покупкой. В последнее время регулировку чувствительности делают по силе сжатия пружин.

Клапан с гравитационной решеткой

По внешнему виду напоминают жалюзи, располагать которые можно как вертикально, так и горизонтально. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Чаще всего располагают в стенах, для защиты коммуникаций. Главный плюс данных типов клапанов, это использование их при минусовых температурах в уличных условиях.

Клапаны с гибкой мембраной

Принцип работы так же похож на работу лепесткового клапана. Только в качестве шторки используют тонкую гибкую пластину, которая при закрытии плотно прилегает по периметру.

Ставят преимущественно в помещениях с естественной вентиляцией, так как мембрана очень чувствительна. Недостатком является, тот факт, что мембрана будет деформироваться при избыточной обратной тяги.

Как сделать обратный клапан для вентиляции своими руками?

Следует принять во внимание тот факт, что стоимость стандартных обратных клапанов невелика, и смысла делать клапан самостоятельно нет.

А если короба для вентиляции нестандартные, то тогда следует задуматься о том, как своими руками изготовить обратный клапан для вентиляции.

Самый простой механизм, который можно сделать самостоятельно – это лепестковый или мембранный клапана.

Вместо шторки следует выбрать жесткую пластину металла или пластика. Для предотвращения пропускания потока воздуха, шторка должна как можно плотнее прилегала к краям корпуса. А так же следует крепко закрепить шторку, для того чтобы исключить звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют использовать в качестве материала для мембраны. Самое главное, чтобы лист был большего размера, чем отверстие вентиляции.

На вентиляционное отверстие следует установить решетку, для того чтобы мембрана не деформировалась. Вот и все конструкция готова к применению.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

• Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
• Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

1. Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
2. Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
3. После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
4. Сверлим шлямбуром отверстия в бетоне.
5. После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
6. Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
7. После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Правила выбора обратного клапана

Также следует помнить, что если недобросовестно подойти к подбору обратного клапана, то это может привести к плохому воздухообмену.

И для того чтобы этого не произошло, следует соблюдать ряд правил при выборе данного устройства:

1. Размеры обратного клапана, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без особых проблем обеспечит открытие лепестков.
2. Некоторые устройства применяются только внутри помещений. На это следует обратить внимание при выборе модели клапана.
3. Лучшее сочетание — обратный клапан + вытяжной вентилятор + вентиляционная решетка. Такое сочетание обеспечит максимальную эффективность воздухообмена.

Как вы видите, обратный клапан для вентиляции играет важную роль в обеспечении комфортного климата в любых помещениях.

При применении сложных систем вентиляции важно грамотно разместить обратные клапаны для блокировки обратной тяги воздуха.

Тогда функционировать комбинация из вытяжек и вентиляторов будет работать безупречно. Ведь от правильности монтажа этих устройств зависит срок эксплуатации и качество вентиляции целиком.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

виды, назначение, подготовка, инструменты, инструкция установки вентиляционного обратного клапана пошагово, рекомендации специалистов

Обратный клапан – необходимое звено в вентиляционной системе, предотвращающее попадание в комнату неприятных запахов. Разберемся, как его выбрать и установить правильно.

Вентиляционная система порой создает неприятные казусы, когда воздух из одной комнаты попадает в другую, вместо того, чтобы выноситься по вентиляционным ходам на улицу. И тогда можно точно определить по запахам, что соседи готовят на ужин и как часто они собираются на перекур. Чтобы предотвратить такие неприятные эффекты, и нужен вентиляционный обратный клапан. Разберемся, как он устроен, и как правильно установить это устройство.

Для чего нужен

Задача обратного клапана – предотвращение поступления в комнату воздуха, идущего по вентиляционным ходам. Причины такого неправильного движения воздушных масс различны:

• Установка в одной из комнат мощного вытяжного устройства. Особенно актуально это для домов со множеством квартир. В таких зданиях то один, то другой сосед проводит ремонт, что отражается на качестве работы внутридомовой вентиляционной системы
• Неудовлетворительное состояние воздушных каналов вентиляционной системы. Особенно такая проблема характерна для старых зданий.
• Засорение вентиляционных отверстий на пластиковых окнах. Сами по себе современные стеклопакеты практически непроницаемы для воздуха, поэтому после их установки нередко нарушается естественная вентиляция помещения. Чтобы не сталкиваться с такой проблемой, надо регулярно проводить обслуживание окон и чистить фильтры вентиляционных отверстий.

Проверить, как работает внутридомовая система вентиляции, поможет пламя спички или зажигалки. Поднесите его к вентиляционной решетке и посмотрите, в какую сторону отклоняется огонек. Если в сторону решетки – то вентиляция работает нормально, а если в сторону комнаты – необходимо принимать меры.

Зачастую единственным способом предотвратить попадание воздуха из вентиляции обратно в квартиру является установка обратного клапана. Обращение в управляющую компанию по поводу чистки вентиляционных ходов редко дает немедленный результат (хотя такое заявление и стоит подать, если обнаруживается некорректная работа вентиляции), а предъявлять претензии к соседям закон разрешает только при полной блокировке канала, но не при установке ими вытяжек.

Принцип работы

Термином «Обратный клапан» называют несколько разновидностей вентиляционных устройств. Конструктивно они отличаются друг от друга, но принцип действия у них общий. Клапан пропускает воздух в одном направлении (в вентиляцию) и не пропускает в другом (на кухню). Как правило, устройство не требует контроля со стороны человека и срабатывает полностью автоматически.

Некоторые разновидности обратных клапанов имеют регулировочные механизмы, но у большинства моделей таких механизмов нет.

Устройство

Реализован принцип работы следующим образом: поток воздуха перекрывается одной или несколькими заслонками. Чем меньше в конструкции заслонок, тем она проще (а значит – надежнее и дешевле). Однако для устройств с большим сечением приходится делать несколько заслонок, потому что одиночный элемент получится слишком тяжелым. Большая масса заслонки снизит чувствительность клапана.

Открывает заслонку, как правило, прямой поток воздуха. Поэтому створка должна быть легкой, иначе ее будет трудно сдвинуть с места. В закрытое положение заслон возвращается под действием обратного потока воздуха, силы тяжести, возвращающей пружины или комбинированного воздействия этих сил. В закрытом положении створка полностью закрывает просвет воздуховода, не позволяя воздуху из шахты идти в комнату.

Виды устройств по конструкции

Обратные клапанные устройства выпускаются в прямоугольном и круглом исполнении, что позволяет подобрать подходящую модель к каждому типу воздушного короба. По конструкции клапаны делят на четыре группы:

• Одностворчатое клапанное устройство (т.н. «Лепесток») имеет одну-единственную запирающую створку. Ось, на которой сидит створка, проходит смещено от центра воздуховодного канала. Поэтому нижняя часть заслона тяжелее, чем верхняя. Прямой поток воздуха поднимает легкую пластиковую заслонку, а в его отсутствии сила тяжести возвращает заслон на место. Недостаток системы – установка возможна только в горизонтальных участках воздухопровода.
• Многостворчатые устройства (тип «Решетка») устроены сходно, но имеют не один запирающий элемент, а несколько. Они выполнены в виде створок жалюзи, прикрывающих вентиляционную решетку с одной стороны. Как правило, решетки ставят на выходе вентиляционного колодца из дома.
• Двухстворчатые клапаны (тип «Бабочка») имеют пару створок, закрепленных на одной и той же оси. Внешне створки напоминают крылья бабочки, отсюда и название. В закрытое положение створки возвращает пружина, закрепленная между лепестками затвора. «Бабочки» отлично подходя для вентиляционных систем, оснащенных вытяжными вентиляторами. А вот силы естественного воздушного потока может не хватить на то, чтобы сдвинуть створку.

  Подбирая для вентиляции клапан-бабочку, убедитесь, что мощность пружины не избыточна, а лепестки оснащены демпферной прокладкой. В противном случае клапан будет стучать при закрывании, что способно раздражающе действовать на нервы.



• Клапаны на основе гибкой мембраны наиболее просты по устройству. У них в роли заслонки выступает тонкая полимерная пленка. Прямой воздушный поток отклоняет ее в сторону. А обратный поток (даже самый слабый) плотно прижимает легкий пластик к корпусу, перекрывая просвет короба. Основное достоинство – простота и дешевизна. Главный недостаток конструкции – низкая долговечность.

Дорогие модели клапанов снабжены регулировочными механизмами, позволяющими настроить чувствительность устройства. На более дешевых разновидностях такие возможности отсутствуют.

Место установки

Во многом эффективность работы обратного клапана зависит от правильного определения места для монтажа. Прежде всего, крайне желательно определить источник неприятного запаха, чтобы понять, из какой комнаты просачивается воздух. Наиболее часто клапаны монтируют в трех местах:

• На вентиляционную решетку в комнате, где чувствуется неприятный запах.
• В месте соединения воздуховодного короба кухонной вытяжки с вентиляционной системой дома.
• В устье вентиляционной системы (в точке выхода воздуха на улицу).

Возможны и другие варианты. Чтобы понять, где требуется установить клапан, внимательно проверьте работу вентиляции во всех комнатах дома.

Планируя установку клана, подумайте, насколько просто можно до него добраться, чтобы провести обслуживание, ремонт или замену. Время от времени необходимость в этих мероприятиях будет возникать, и тогда вы не раз поблагодарите себя за предусмотрительность.

Подготовительные работы

Монтаж вентиляционной решетки не составляет особых трудностей и не требует сложной подготовки. Но перед началом работы все же стоит выполнить несколько операций.

Прежде всего, требуется продумать все нюансы установки, понять, что именно и куда именно вы будете устанавливать. На этом этапе важно правильно определить тип нужного клапанного устройства, его размеры и материал.  Размерный ряд бытовых клапанов круглого сечения – 10 см, 12 см, 12,5 см, 15 см. Встречаются и более крупные, но это редкость. Размер клапана подбираются так, чтобы он как можно точнее совпадал с размером воздуховода.

Выбор материала во многом зависит от бюджета ремонта и места монтажа. Для установки на улице стоит выбирать металлические конструкции, хотя они и дороже. Для внутренних помещений прочности и долговечности пластика вполне достаточно.

Необходимые инструменты и материалы

Инструмент, который понадобится для монтажа клапана, весьма распространен, он есть в каждом доме. Крепят клапан обычно либо с помощью собственных фиксаторов, либо на внешний крепеж («жидкие гвозди» либо саморезы). Чаще всего, нужна дрель, крестообразная отвертка и саморезы с пластиковым пробками для крепления в стену.

Важный момент – необходимость максимально полной герметизации места соединения. В случае износа места установки клапана (особенно, если он ставится на вентиляционную решетку или совмещен с нею) придется укрепить стену с помощью штукатурных работ.

Установка вентиляционного обратного клапана своими руками. Пошаговая инструкция

Для примера рассмотрим установку обратного клапана на кухне, совмещенного с вентиляционной решеткой. Порядок работы таков:

1. Снимаем старую решетку, инспектируем стену, при необходимости укрепляем стенки.
2. Монтируем на место новую решетку. Закрепляем ее к стене саморезами.
3. Подключаем к нужному отверстию воздуховод от вытяжки.
4. Проверяем систему, убеждаемся в ее надежной работе.

Как правило, монтаж обратного клапана не вызывает трудностей даже у новичков.

Советы профессионалов

Установить обратный клапан совсем не трудно, с этим справится даже человек, не занимавшийся такой работой прежде. Но большое разнообразие таких устройств затрудняет выбор, поэтому мы предлагаем несколько полезных видеороликов вам в помощь. Они содержат советы профессионалов по организации вентиляционных систем. Надеемся, что эти советы помогут вам не ошибиться при выборе и монтаже:

Обратный клапан в бытовом исполнении стоит недорого. Это устройство не портит внешний вид помещения, не шумит при работе и надежно защищает квартиру от неприятных запахов. Поэтому мы рекомендуем вам не пожалеть времени и снабдить жилье необходимым набором клапанов. Улучшение домашней атмосферы непременно окупят ваши усилия!

stroyobzor.info

Обратный клапан для вентиляции марки Алтай

Системы вентиляции, с обратным клапаном марки Алтай востребованы на объектах общественного питания, промышленных объектах, пищевых блоках столовых, ресторанов, кафе, крупных пищевых и продовольственных предприятиях, где осуществляется приготовление как готовых к употреблению продуктов питания, так и полуфабрикатов.

Обратный клапан вентиляционный может быть предназначен для:

• вертикальной установки;
• горизонтальной установки.

Отличаются они друг от друга формой и внешним видом. Бывают квадратные и круглые. Кроме этого, есть внутреннего и внешнего исполнения, накладные и встраиваемые.

Главным параметром этого изделия, который необходимо учитывать при выборе является его пропускная способность. Имеется ввиду, что они могут поддерживать разную скорость проходимого через них воздушного потока.

Самыми востребованными в настоящее время являются изготовленные из пластика и имеющие пропускную способность 4-6 м\с. Они не создают существенного шумового эффекта при осуществлении открывания и закрывания проходного отверстия.

Эти приспособления могут функционировать как в самостоятельном режиме, так и срабатывать от потоков воздуха, нагнетаемых в систему вытяжными вентиляторами. Управление клапаном может осуществляться ручным способом или автоматически при действии потоков. Его можно открывать и закрывать, если возникнет та или иная необходимость. Но касается это системы приточной или вытяжной вентиляции, в которой не применяются устройства для осуществления перемещения воздушных масс в принудительном порядке.

Устанавливается обратный клапан для вентиляции марки Алтай в точке выхода магистрали из помещения или в самом трубопроводе в непосредственной близости от нее. Внешние накладные имеют отверстия и зачастую крепятся при помощи специальных стыковочных узлов. Внутренние — устанавливаются или запрессовываются в трубы определенного размера. Кроме этого, могут монтироваться в стену и являются продолжением вентиляционной системы.

Принцип действия обратного клапана Алтай сводится в повороте створки затворного аппарата в результате механического воздействия потока воздуха на затворный механизм, тем самым открывая или перекрывая проход. В результате воздушные массы с улицы не зависимо от возникшей ситуации при попадании в канал вытяжной вентиляции сталкиваются с преградой и не могут проникнуть в помещение. Тоже самое, происходит и с воздухом, который стремиться под воздействиям тех или иных сил вырваться наружу, в случае противоположной установки клапана уже в приточной вентиляции.

При необходимости обеспечить проветривание помещения и его насыщение кислородом, клапан может быть открыт в принудительном режиме, до достижения необходимого эффекта.

В системе же принудительного кондиционирования он срабатывает в автоматическом режиме под воздействием напора воздуха от вентилятора он открывается, а после того как вентилятор выключается сила земного притяжения обеспечивает его закрытие.

Конструкция обратного клапана марки Алтай может быть разной в зависимости от назначения и функциональных возможностей, технологии обеспечения его срабатывания.

В классическом варианте он представляет собой цилиндр или квадрат, в котором на смещенной оси установлена заслонка с возможностью свободного движения. Она похожа на дверцу с петлями в верхней части.

Накладной же наружный представляет собой установленную в квадрат створку, которая также крепится на оси по центру корпуса детали. Закрытие такой заслонки осуществляется за счет пружинного механизма.

Преимущества использования клапана, выполненного из полипропилена:

• Простота монтажа;
• Долговечность материала, из которого они изготавливаются;
• Достаточно высокий уровень устойчивости к механическим воздействиям и силовому давлению;
• Устойчивость к воздействию погодных явлений – солнце, дождь, ветер, град;
• Они производятся из полипропилена, который служит материалом для изготовления разнообразных предметов, используемых человеком для хранения и употребления продуктов питания;
• При чрезвычайно высоких температурах не выделяет неприятных запахов и вредных веществ;
• Стоит существенно дешевле классических аналогов выполненных из нержавеющей стали.

Задать вопрос

aca-ec.ru

Обратный клапан на вентиляцию: применение и критерии выбора устройств

Обратный клапан на вентиляцию: применение и критерии выбора устройств

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

• материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

Обратный клапан круглого сечения из оцинкованной стали

• по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
• по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

Наружная вентиляционная решетка с обратным клапаном

• методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
• методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
• пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система  —  в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

 Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

• устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильной подборке модели обратного клапана, воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

Вентилятор со встроенным обратным клапаном-бабочкой

• параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
• условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
• особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны у зарекомендовавших себя производителей.

Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

Наименование	Марка	Диаметр	Тип устройства	Сечение	Материал
Обратный клапан на вентиляцию 100	Вентс КО 100	100 мм	мембранный	круглое	пластик
Обратный клапан на вентиляцию 120	Вентс КО 120	120 мм	лепестковый	круглое	пластик
Обратный клапан на вентиляцию 125	Вентс КО 125	125 мм	лепестковый	круглое	пластик
Обратный клапан на вентиляцию 150	Вентс  150	150 мм	лепестковый	круглое	металл



Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

Полезный совет! Если при монтаже обратного клапана своими руками между стеной вентиляционной шахты и корпусом устройства остались щели, их заполняют силиконовым герметиком.

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

psk-remont.ru
