Клапан обратный вентиляция – назначение, разновидности, монтаж своими руками

Содержание

Обратный клапан для естественной вентиляции

Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.

Основные факторы появления обратной тяги

Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.

Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
Резкое увеличение объема потока, который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

Установка вентиляционного обратного клапана

для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

Виды обратного клапана

На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.

Одностворчатый гравитационного действия

Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

с применением противовеса, который размещен снаружи либо внутри устройства;
отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

Двустворчатый с применением пружин

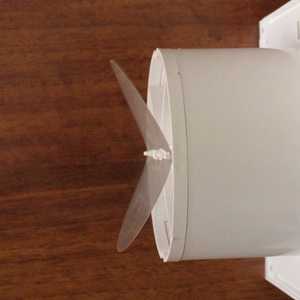

Это так называемое устройство типа «бабочки»,

оборудованное 2-мя шторками. При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.

Решетка с обратным клапаном для естественной вентиляции

По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

Расположение клапана в системе вентиляции

Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.

Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

Вентиляционный обратный клапан для естественной вентиляции

В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

vent-vozduh.ru

Обратный клапан на вытяжку в системе вентиляции: основные типы, устройство

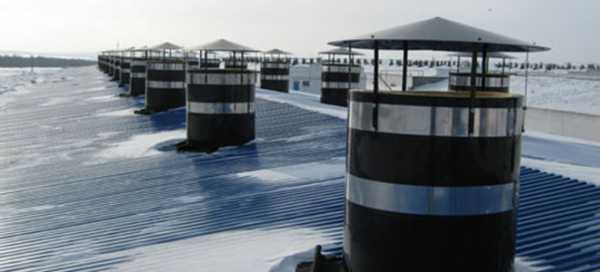

Система вентиляции — одна из основных составляющих в общей системе инженерного обеспечения жизнедеятельности зданий. Ее основное назначение заложено в самом термине, в переводе с латинского означающего «проветривание». Нормальная работа вентиляции должна обеспечить комфортные и отвечающие санитарно-гигиеническим требованиям условия проживания для населения, а для промышленных предприятий — соответствие нормативным и проектным показателям по содержанию вредных веществ, загазованности, допустимым выбросам, безопасности.

В функции вентиляционных систем входит обеспечение баланса объемов поступающего и отводимого воздуха с соблюдением требуемого показателя воздухообмена, обеспечение необходимой температуры, влажности, чистоты воздушной среды.

Классификация систем вентиляции

Системы вентиляции классифицируются как по назначению, так и по способу организации воздухообмена.

По назначению существуют следующие типы вентиляции:

Приточная, которая обеспечивает подачу в здание или помещение определенного количества воздуха.
Вытяжная, обеспечивающая удаление отработанного воздуха.
Приточно-вытяжная — комбинированная система, в состав которой входят элементы обоих типов.

По способу организации воздухообмена вентиляция подразделяется на:

Естественную, в которой степень воздухообмена определяет разница давлений воздуха снаружи и внутри здания. При этом естественная вентиляция может быть неорганизованной, при которой воздухообмен производится через неплотности или открытые двери, окна, форточки, или организованной — через систему вентиляционных шахт, каналов, проемов.
Механическую, в которой разность давлений создается вентилятором, а работоспособность обеспечивается различными приборами и оборудованием — фильтрами, шумогасителями, регуляторами.

Проблема обратной тяги

Характерное для последних десятилетий развитие новых строительных технологий, появление новых строительных материалов и изделий, продвинутой и сложной бытовой техники заставили население расширить свои познания в теоретическом и практическом плане организации вентиляции своего жизненного пространства. Актуальной для владельцев квартир и частных домов стала борьба с «обратной тягой».

Обратная тяга — нарушение нормального режима воздухообмена, при котором происходит снижение скорости удаления воздуха вплоть до обратного поступления через вытяжные каналы в помещение. Причинами могут быть проектные просчеты, естественные причины (перепады давления как в сторону разрежения, так и в сторону ураганных порывов), различные дефекты строительных элементов (засорения, промерзания, разрушение каналов), а также самопроизвольное внесение изменений в конструкцию и проектный режим работы системы.

Примером последней причины является стандартная многоэтажка, для которой проектом установлен организованный естественный тип вентиляции. Не одному поколению знакомы деревянные двери и оконные рамы с форточками, сезонные акции по их утеплению, шпаклеванию и заклеиванию. Расчет воздухообмена подъездов и стояков выполнялся с учетом конструктивной неплотности этих элементов. Массовая установки герметичных пластиковых окон и более плотных по сравнению с деревянными металлических дверей внесла свои коррективы в установленный баланс.

Еще одним фактором стала активная установка вытяжных вентиляторов — на вентиляционных окнах в санузлах или в составе вытяжек над газовой плитой, последствием которой стал взаимный обмен букетом запахов между соседями, также свидетельствующий о нарушенном балансе воздухообмена.

Система защиты

Одним из наиболее эффективных методов борьбы с обратной тягой является установка обратного клапана., который пропускает среду в одном направлении и не допускает ее движения в обратном. Эти устройства по технической терминологии относятся к защитной арматуре, применяются в гидравлических и пневматических системах, к которым можно отнести и системы вентиляции.

Обратными клапанами в обязательном порядке оснащаются промышленные системы вентиляции, поэтому, чтобы удовлетворить возникшие потребности населения в этой продукции, не пришлось заново изобретать колесо. За основу были взяты существующие типы конструкций и адаптированы под бытовые нужды с учетом требуемых расходов, габаритов и требований дизайна. Применимыми для бытовой сферы оказались основные конструктивные исполнения, применяемые в промышленности:

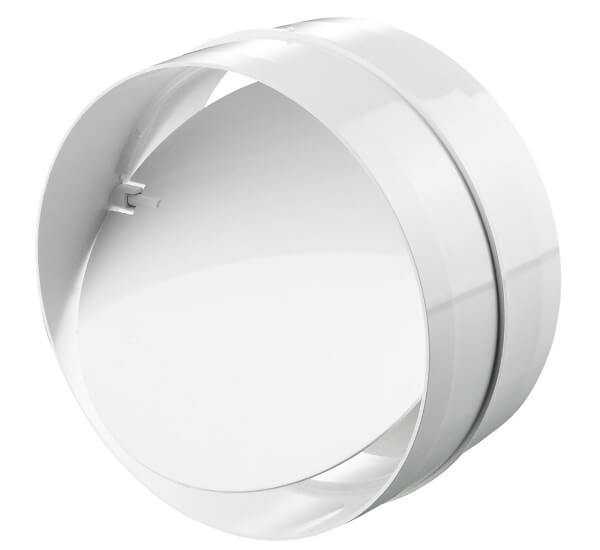

Лепестковые, в которых рабочим органом является закрепленный на оси диск. Вес диска рассчитан на его открывание потоком воздуха в нормальном режиме и захлапывание при возникновении обратной тяги.

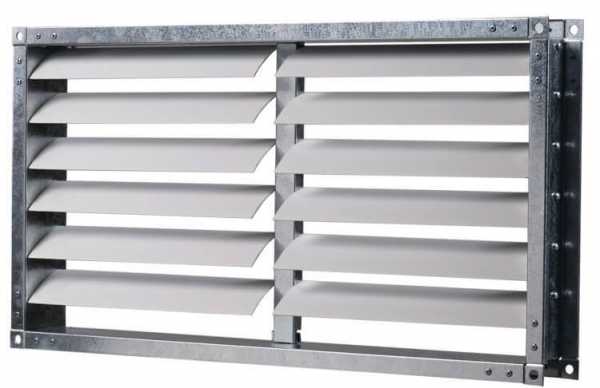

Решетки, устроенные по принципу жалюзи. Рабочие пластинчатые створки крепятся на осях, открытие и закрытие происходит от движения воздуха в прямом или обратном направлении.
Мембранные клапаны работают по принципу решетки, створками служат одна или две мембраны из мягкого материала (пленка, пластикат, резина), закрепленные по одной из сторон.

Перечисленные конструкции могут применяться в системах и с естественной, и с приточно-вытяжной вентиляцией, а по механизму действия относятся к пассивным, в отличие от следующей, содержащей в своем составе активный элемент.

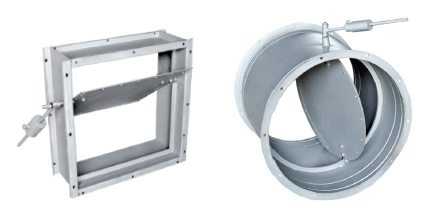

Обратный клапан типа «бабочка» (тип «баттерфляй» для клапанов промышленного исполнения) — двухдисковый (равнозначно двухлепестковый, двустворчатый) с пружинами, обеспечивающими плотность закрытия створок. Для открытия пружины рассчитаны на определенный напор воздушного потока, как правило, создаваемый вентилятором, поэтому клапаны «бабочка» практически не применяются при естественной вентиляции.

Основными характеристиками обратного клапана, определяющими возможность его применения, являются проходное сечение, пропускная способность и плотность затвора при срабатывании.

Первые два параметра должны обеспечивать нормативные показатели воздухообмена, определенные санитарными и строительными правилами. Для жилых комнат этот показатель составляет 3 м. куб./час на 1 м. кв. площади или 30 м. куб./час на 1 человека, для стандартной кухни с 4-х конфорочной газовой плитой не менее 90 м. куб./час. Для бытовых систем вентиляции в основном применяются обратные клапаны диаметром от 50 до 150 мм (или соответствующего размера для квадратного или прямоугольного исполнения).

К сожалению, пропускную способность или коэффициент пропускной способности Ksv производители клапанов, выпускаемых для населения, в паспортах практически не указывают, в отличие от производителей промышленного назначения. Остается или довериться их профессионализму и ответственности, или самостоятельно проверить работоспособность клапана.

Стандартным индикатором для проверки нормальной тяги в вентиляционном канале является пламя спички или зажигалки или тетрадный листок. Горящий факел должен отклониться по направлению тяги, листок должен удерживаться силой разрежения. Если прислонить к вентиляционному проему обратный клапан любого типа, кроме «бабочки», его створки (жалюзи, мембрана) должны открыться. Если повторить операцию, развернув клапан на 180°, тяги должно хватить для его закрытия, а плотность можно проверить той же зажигалкой.

Указанный метод пригоден только для проверки обратного вытяжного клапана вентиляции как самостоятельного изделия. Для удобства и облегчения монтажа все чаще предлагаются модульные варианты — вентиляционная решетка с обратным клапаном, они же с вентилятором, блок воздуховода с ними же со встроенными фильтром, термодатчиком и так далее.

Проблемы вентиляции жилых помещений

Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях и гораздо реже в качестве приточных. Это вполне объяснимо, так как изначально подразумевается поступление в дом или квартиру чистого и свежего воздуха, а устройства защиты необходимо устанавливать со стороны удаления загрязненного или отработанного воздуха.

Вообще, к устройству вентиляции или решению возникших проблем нужно подходить комплексно. Проблема обратной тяги чаще всего является следствием ошибок или нарушений в процессе монтажа или эксплуатации. Отсутствие комплексного подхода опять-таки характерно для ранее упомянутых многоэтажек. В отличие от систем электропитания, водоснабжения и отопления, система вентиляции неподконтрольна никаким коммунальным службам или инспекциям и не контролируется управляющими компаниями. В результате жильцы каждый по-своему решает проблемы, наслаивая свои ошибки на чужие, в том числе «запирая» с помощью вентиляторов и клапанов движение воздуха как соседям, так и себе.

Именно по этой причине для этих работ просто необходимо привлечение специалистов, начиная с расчетов и проектирования и заканчивая вводом систем и устройств в работу.

220v.guru

применение и критерии выбора устройств

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

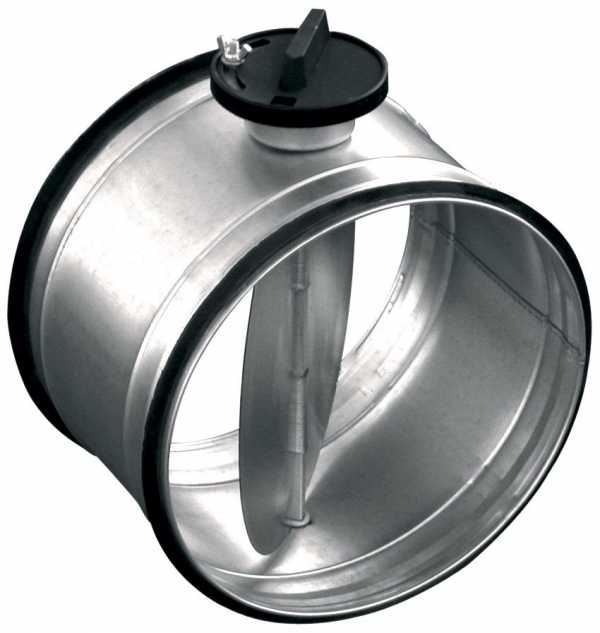

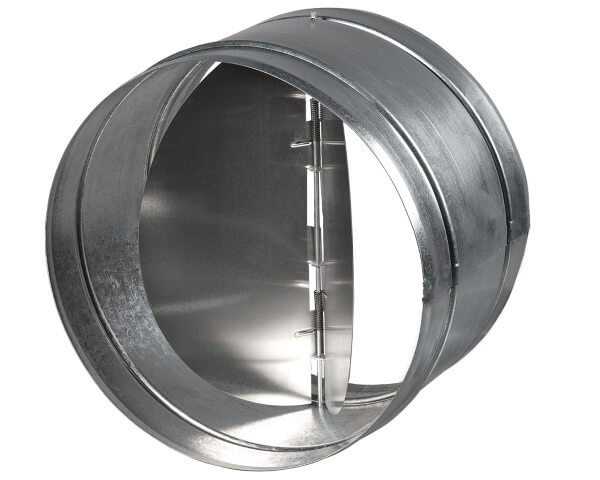

Обратный клапан круглого сечения из оцинкованной стали

по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

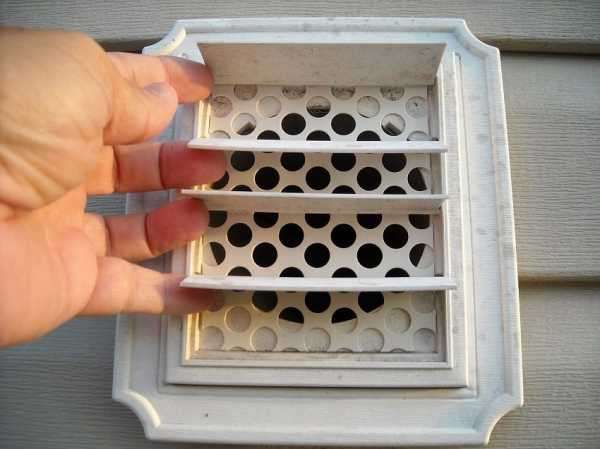

Наружная вентиляционная решетка с обратным клапаном

методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

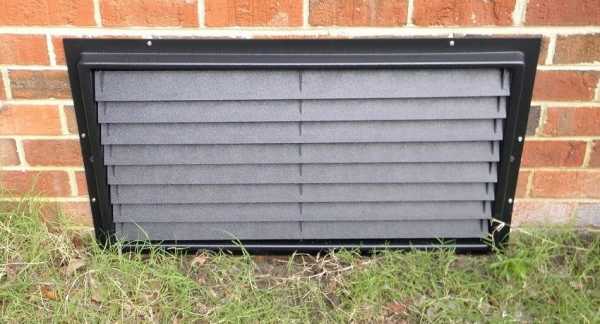

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система — в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

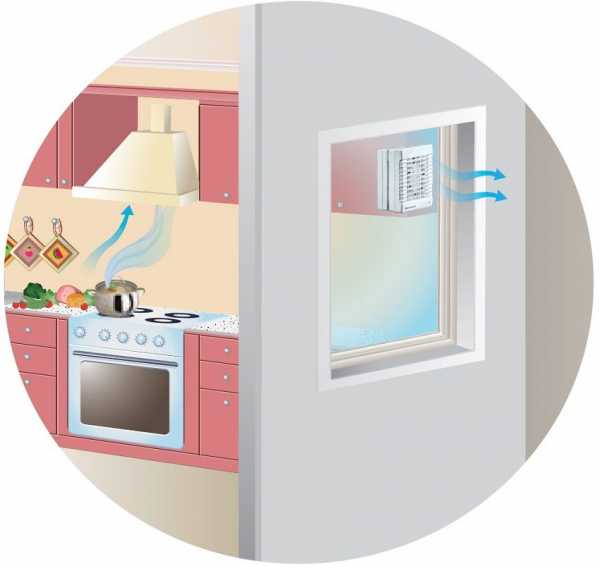

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Вентилятор со встроенным обратным клапаном-бабочкой

параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

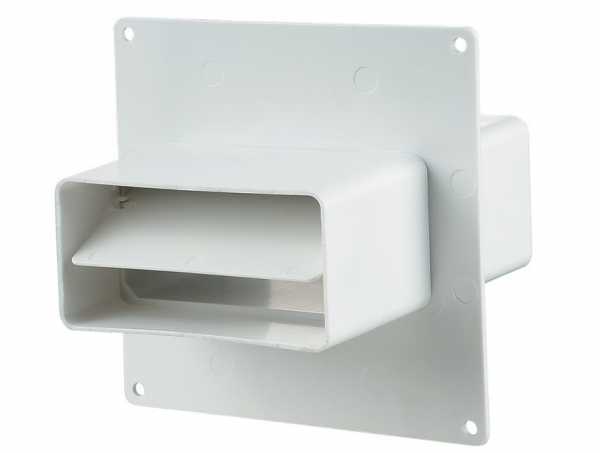

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

Наименование	Марка	Диаметр	Тип устройства	Сечение	Материал
Обратный клапан на вентиляцию 100	Вентс КО 100	100 мм	мембранный	круглое	пластик
Обратный клапан на вентиляцию 120	Вентс КО 120	120 мм	лепестковый	круглое	пластик
Обратный клапан на вентиляцию 125	Вентс КО 125	125 мм	лепестковый	круглое	пластик
Обратный клапан на вентиляцию 150	Вентс 150	150 мм	лепестковый	круглое	металл

Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

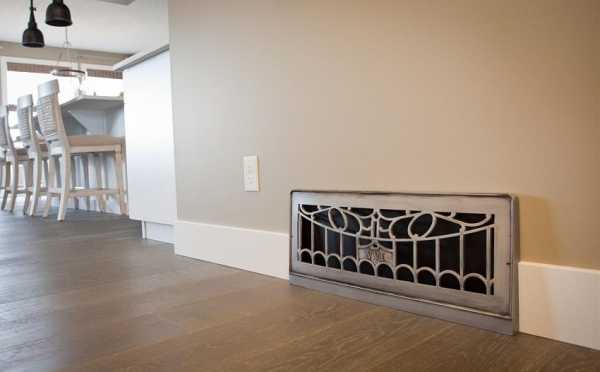

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

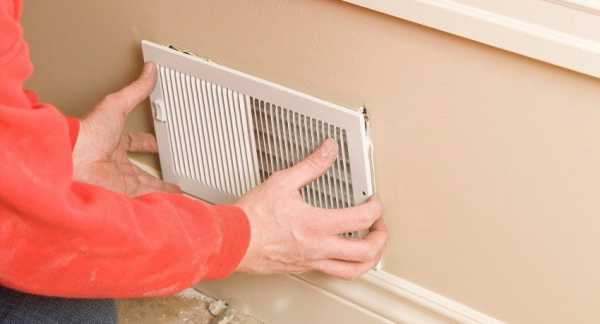

Установить вентиляционную решетку с обратным клапаном достаточно просто

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

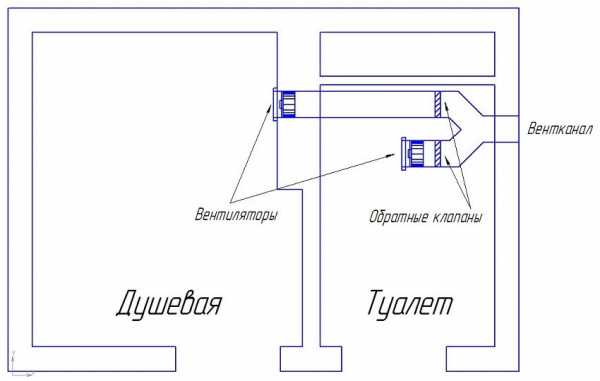

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

ibuildrussia.ru

Обратный клапан для вентиляции

Основной задачей вентиляционной системы является обеспечение регулярного притока воздушной массы с улицы, при этом удаляя отработанный воздух с повышенной концентрацией углекислого газа. Достаточно часто приходится сталкиваться с ситуациями, когда в многоквартирных домах существует централизованная вентиляция, но в силу определенных обстоятельств она не способна эффективно справляться с циркуляцией воздушных масс. Очень часто вместо чистого воздуха с хорошим содержанием кислорода в квартиру проникают неприятные запахи с соседской кухни. Решить эту проблему достаточно просто – в этом нам поможет обратный клапан на вентиляцию, установленный в системе.

Основное предназначение

Сам по себе, обратный клапан – это конструкция, где заслонки прикреплены на специальной оси. Они двигаются так, что воздух, который попадает в клапан, не способен проникать в жилое помещение. Поток воздуха может двигаться посредством обратного клапана исключительно в направлении от лопастей клапана. Соответственно, если направление движения меняется, лопасти автоматически закрываются. Результат – воздушный клапан для вентиляции полностью блокирует доступ воздушной среды в квартиру.

Как показывает практика, зачастую установка обратного клапана требуется в следующих ситуациях:

здание не предусматривает наличия приточной вентиляционной системы. Она, как правило, либо сильно замусорена пылью и крупными твердыми частицами, либо вышла из строя. В конечном итоге приточная воздушная масса не может полноценно проникать в помещение;
неправильный выбор места прокладки вытяжной трубы. Результат следующий – в вентиляцию попадает задуваемый воздух;
на территории дома присутствует печная система отопления, в процессе работы которой внутри трубы увеличивается тяга горения. Результат – воздух в вентиляционных трубах попадает обратно в помещение;
одна из квартир, расположенная в многоквартирном здании, имеет мощную вытяжку, которая приводит к нарушению хода воздушного потока в остальных квартирах;
в одной квартире установлено несколько вытяжек, в результате чего одна из них страдает от усиления тяги. Соответственно, схема правильного оттока воздушной массы сильно нарушается.

Убедиться в наличии тяги в вентиляционной системе достаточно просто. Все, что необходимо – зажечь свечку, поставить ее внутри вентиляции, после чего открыть окно. При правильном потоке воздуха свечка должна сразу же затухнуть.

Разновидности продукции

Основной классификацией является тип производственного материала. Современная продукция зачастую изготавливается из:

оцинкованной стали уменьшенной толщины;
пластикового сырья;
комбинированных материалов – пластмассы и стали.

Наиболее часто установка обратного клапана на вентиляцию, изготовленного с применением пластмассы, ведется в офисных зданиях, многоквартирных домах и коттеджах. Особенность заключается в привлекательности внешнего вида. Продукция прекрасно вписывается в любой дизайн интерьера. Также стоит отметить, что клапаны из пластмассы способны обеспечить беспроблемную естественную вентиляцию. По сравнению с альтернативными видами, пластиковые модели считаются самыми дешевыми.

Оцинкованные вентиляционные клапаны применяются на больших предприятиях или в зданиях с большой проходимостью или продолжительным прибыванием людей. Отличительная особенность – прочность конструкции. Соответственно, мощное устройство обратного клапана способствует его применению в системах приточно-вытяжного типа. Производственные предприятия всегда сопровождаются необходимостью соблюдения серьезных требований к пожарной безопасности, и именно стальные клапаны полностью соответствуют правилам.

Здания, где имеется естественная вентиляционная система, зачастую комплектуются устройствами, изготовленными из комбинированных материалов. При производстве корпуса обычно применяется оцинкованная сталь, в то время как лопасти – пластиковые. Соответственно, такие клапаны способны реагировать даже на мельчайшие изменения скорости воздушного потока. Гарантируется естественный воздухообмен.

Исходя из конструктивных особенностей, продукция разделяется на несколько категорий:

с наличием гравитационной решетки. Визуально они напоминают традиционные жалюзи, имеющие вертикальное или горизонтальное расположение. Во время функционирования вытяжки открываются жалюзи и перекрывается приток воздуха из вентканала. Представленная разновидность обычно применяется в стенах с целью защиты коммуникационных систем;
клапаны лепесткового типа. Внешний вид сильно напоминает жесткую заслонку, которая фиксируется на оси. Работают по принципу поворотного механизма. Когда происходит поток воздушной массы, заслонка автоматически поворачивается, открывая доступ для воздушного потока;
мембранного типа. Принцип сильно напоминает предыдущую разновидность, но с единственным отличием – заслонка имеет меньшую толщину. Когда дует ветер, мембрана автоматически закрывает решетку. Соответственно, воздух не попадает в помещение;
бабочки. Сам по себе, клапан обратный бабочка также напоминает лепестковую разновидность. Конструктивное отличие заключается в том, что на оси присутствует не один лепесток, а два, тем самым и напоминая популярное насекомое. Как только вентиляция включится, лепестки мгновенно открываются. После выключения, соответственно, происходит закрывание системы.

Также стоит отметить, что продукция также разделяется по типу расположения:

горизонтальное;
вертикальное.

По форме:

круглая;
прямоугольная.

А так же устройства бывают с подогревом и без него.

Особенности правильного выбора

Если вы хорошо понимаете принцип работы обратного клапана, вопрос выбора не заставит вас столкнуться с проблемами. Эксперты рекомендуют обратить внимание на следующие советы:

прибор должен работать даже при небольшом изменении скорости воздуха. Соответственно, оптимальным решением для квартиры станет вентилятор с обратным клапаном. Он позволит обеспечить нормальный воздухообмен, а также увеличить тягу;
технические характеристики модели должны в полном объеме соответствовать купленному вентилятору. Его мощности должно хватать, чтобы полностью открыть лепестки клапана. Выбирайте диаметр клапана так, чтобы он точно подошел по размерам самого вентилятора;
перед совершением покупки ознакомьтесь с информацией касательно рабочей температуры. В некоторых случаях вентиляторы с обратным клапаном предназначены для работы только в среднем температурном режиме;
исходя из формы, которую имеет воздуховод, необходимо подобрать оптимальный клапан с аналогичной формой. Делается это потому, чтобы обеспечить удобство монтажа устройства.

Как правильно установить?

Самостоятельно установить вентиляционные решетки с обратным клапаном достаточно просто, если понимать, в каком направлении двигается воздушная масса. Если вы уже владеете такой информацией, можно приступать к установке.

Для надежного монтажа надо установить корпус в вентиляционный ход. Сделайте метки, по которым надо просверлить стену. Далее по намеченным точкам создайте отверстия. В самой же вентиляции также потребуются отверстия, чтобы закрепить устройство.

Далее установите дюбели и зафиксируйте отверткой обратный клапан. Не будет лишним ознакомиться с зазорами между вентиляцией и клапаном. При слишком большой ширине придется замазать их посредством силикона. Невыполнение этого требования может привести к тому, что устройство не сможет в полной мере выполнять возложенные задачи.

proventilation.ru

ОБРАТНЫЙ КЛАПАН ДЛЯ ВЕНТИЛЯЦИИ: НАЗНАЧЕНИЕ, УСТРОЙСТВО, ТИПЫ, УСТАНОВКА

Причины возникновения внешнего избыточного давления в системе квартирной вентиляции.

Когда каналы вентиляционных шахт выходят не прямо на крышу здания, а на технический этаж, то при определённых погодных условиях может возникнуть приток воздуха с технического этажа в вентиляционные отдушины квартир, расположенных на последних этажах здания.

Обычно, на таких технических этажах оборудуют одну огромную трубу, рассчитанную на весь подъезд. Под трубой устанавливают большой поддон, соединённый с канализацией. Если при этом закрыть все остальные проёмы, соединяющие технический этаж с внешней средой, то возможно система вентиляции станет вполне работоспособной.

Но, в результате всевозможных перепланировок, связанных с постройкой на тех. этаже сараев или даже жилых комнат, работа вентиляционной системы нарушается. Этому способствуют и выломанные оригинальные или, напротив, дополнительно установленные двери.

Кроме этого, в высотных домах на тех. этаже существует ещё одна параллельная система вентиляции, это система дымоудаления. Если двери, ведущие в служебные помещения системы дымоудаления, негерметичны, то это тоже может стать причиной нарушения работы квартирной вентиляции.

Ну, и последнее. Для правильной работы пассивной системы вентиляции требуется, чтобы воздух в квартирах был теплее, чем на тех. этаже, но жарким летом это условие может не выполняться.

Причиной проникновения посторонних запахов в квартиру является избыточное давление воздуха в помещениях технического этажа. Возникает это давление при сильных порывах ветра, которые способны нагнетать воздух через имеющиеся на техническом этаже проёмы, такие как технологиче

olymp.in

Обратный клапан для системы вентиляции

Экология познания. Усадьба: Обратная тяга – крайне неприятное явление, мешающее эффективной работе вытяжных приборов и вентиляции вообще. К сожалению, в силу различных причин она может появиться в любой момент и справиться с нею достаточно сложно.

Лучше предупредить неприятное явление, чем бороться с ним, поэтому рачительные хозяева стараются оснастить свои вытяжные системы и вентиляцию обратными клапанами. Их наличие гарантирует отсутствие проблемы.

Откуда берется обратная тяга? Нормальное функционирование вентиляционной системы предполагает, что в единицу времени в помещение поступает и его покидает равное по объему количество воздуха. Если это равновесие нарушается в сторону удаления воздушных масс, возникает обратная тяга. Причин ее появления довольно много. Уменьшить объем поступающего с улицы воздуха способен частично или полностью забитый вентиляционный проем.

Аналогичный эффект возникает при частичной поломке или полном выходе из строя одного из вентиляторов, использующихся в принудительной вытяжной системе. Обратную тягу провоцирует и увеличение объема удаляющегося через один из вентиляционных проемов воздуха. Например, в частном доме при работе печного отопления через дымоотвод начнет интенсивно удаляться горячий воздух, что неизбежно приведет к появлению обратной тяги в остальных вытяжках.

В многоквартирных домах проблема заключается в другом. Чаще всего такие здания оснащаются общими вентиляционными шахтами, в которые выходят воздухоотводы из нескольких квартир. Если хотя бы в одной из них заработает система принудительной вентиляции, «отработанный» воздух двинется не только на улицу, но и в остальные квартиры. Специалисты предупреждают, что провоцировать обратную тягу способны и погодные изменения, и даже смена направления движения ветра.

По этой причине на этапе монтажа вытяжки или вентиляции профессионалы настойчиво рекомендуют использовать обратные клапаны, которые предотвращают появление обратной тяги. Это оптимально делать именно на этапе монтажа, поскольку устанавливать устройство в функционирующую систему намного сложнее. Существует несколько разновидностей обратных клапанов.

Одностворчатая система гравитационного действия

Клапан имеет одну створку, которая открывается под давлением воздушных масс, продвигающихся в направлении из помещения. Как только этот поток прекращается, под воздействием силы тяжести створка закрывается. То же самое бывает и в случае появления обратной тяги. Таким образом, клапан имеет проходимость только в одном направлении, что эффективно предотвращает движение воздуха в обратном направлении. Такие устройства конструкционно очень просты, что обуславливает их невысокую стоимость. При грамотной эксплуатации они прослужат очень долго. Их главная особенность заключается в необходимости максимально точного монтажа. Конструкция должна быть установлена в соответствии с инструкцией либо строго горизонтально, либо строго вертикально. Для этого в процессе монтажа обязательно используется уровень. Иначе клапан не сможет нормально функционировать.

Двустворчатая пружинная конструкция

Ее еще называют «бабочка», поскольку система оборудована двумя напоминающими крылья шторками. Когда движущиеся из комнаты отработанные воздушные массы начинают давить на створки клапана, они складываются и полностью открывают проем. Но как только такое давление исчезает или появляется в обратном направлении, пружинный механизм расправляется, и шторки полностью перекрывают отверстие. Несомненное достоинство двустворчатой конструкции заключается в возможности отрегулировать силу действия пружин. Кроме того, она предельно проста в монтаже и не требует строгой ориентации в пространстве. Двустворчатое устройство предназначено для установки в системах принудительной вентиляции с вытяжкой. Другие варианты не создают необходимого для нормального функционирования прибора напора воздушных масс.

Многостворчатый гравитационный клапан

Внешне это устройство напоминает жалюзи. Оно оснащено сразу несколькими клапанами, работающими под воздействием сил гравитации. Направляющийся из помещения воздух открывает их, что полностью освобождает вентиляционный проем. При прекращении давления воздушных масс створки немедленно опускаются. Особенность прибора – компактность в открытом положении, что очень актуально для устройств, располагающихся на улице. Клапан выпускается в различных размерах, что позволяет его устанавливать как на проем для естественной вентиляции, так и на всю вентиляционную решетку. Многостворчатый прибор считается лучшим решением для наружной установки, поскольку мембранные и пружинные аналоги не могут полноценно работать при отрицательных и низких температурах.

Мембранное устройство

В качестве клапана используется пластина из гибкого материала. При движении потока из помещения она складывается и пропускает воздушные массы. При изменении этого направления пластина расправляется и плотно прилегает к краям вентиляционного отверстия. Учитывая особенности материала, нужно понимать, что слишком сильное давление обратного воздушного потока может деформировать пластину. Если это возможно, лучше приобрести устройство с дополнительными ребрами жесткости для мембраны.

Выбрать место для монтажа обратного клапана очень просто. Если система вентиляции оснащена только одним воздухозабором, там и следует поставить устройство. Для более сложных систем клапаны ставятся на каждую из веток и на один из выходов.

Грамотный выбор устройства и его правильный монтаж гарантируют эффективное предотвращение возможного появления обратной тяги как в частном доме, так и в квартире. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

econet.ru

100х100, воздушный, лепестковый, прямоугольный, самодельный, бабочка, с электроприводом, прямоугольного сечения, видео-инструкция как установить в квартире своими руками, вентиляционная решетка, фото и цена

Как известно, воздух в вентиляционных каналах может двигаться в обоих направлениях, что вызывает определенные проблемы, ведь холодный зимний воздух может проникать в помещение, также как и пыль. Именно поэтому в системе должен присутствовать такой узел, как обратный клапан для вентиляции – своими руками его может поставить практически любой человек.

Благодаря ему воздух перемещается только в одном направлении, при этом возможен вариант открытия задвижки только во время работы вентилятора или вытяжки, что очень удобно.

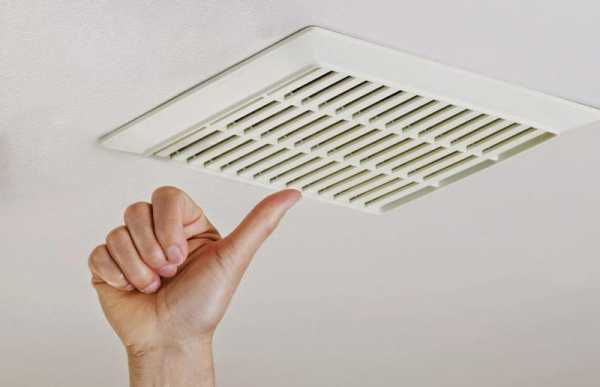

На фото: обратный воздушный клапан для вентиляции позволяет защитить помещение от проникновения наружного воздуха

Виды устройств

Существует несколько разновидностей рассматриваемого вида клапанов, но широко используются только некоторые из них, рассмотрим их особенности более подробно:

Механизм поворотного типа	Самый простой вариант, представляющий собой блок круглого либо прямоугольного сечения, в котором на оси расположена задвижка, которая работает благодаря системе тяг и противовесов. Управление подобным устройством может выполняться как вручную, так и автоматизированным способом, можно как полностью перекрывать поток, так и регулировать его интенсивность
Обратный клапан-бабочка для вентиляции	Этот вид конструкции имеет следующее устройство: на оси, расположенной в корпусе, закреплены два лепестка, которые открываются при включении вентилятора и закрываются при прекращении его работы. Простой механизм используется очень широко в готовых узлах, включающих вентилятор и задвижку
Обратный лепестковый клапан для вентиляции	Система представляет собой ряд горизонтально или вертикально расположенных жалюзи, которые открываются при включении принудительной вентиляции. Обеспечивают качественную защиту коммуникаций и чаще всего устанавливаются на выходных отверстиях, расположенных в стенах

Клапаны могут быть как круглого, так и прямоугольного сечения, что очень удобно

Критерии выбора устройства

Чтобы вентиляция с обратным клапаном работала эффективно, необходимо учитывать целый ряд факторов и подбирать изделия с оптимальными техническими характеристиками, это важно, так как любые просчеты могут создать множество проблем.

На что следует обратить внимание при покупке

Правильный подбор клапана – гарантия отсутствия сбоев в системе воздухообмена и обеспечение оптимальных условий функционирования всех коммуникаций.

Самыми важными факторами являются следующие:

Расчетная скорость воздушного потока в системе, защитное устройство должно открываться даже при минимальном движении воздушных масс. Это особенно актуально для естественных систем вентиляции, где тяга очень маленькая, и иногда единственным возможным вариантом для обеспечения работы является вентиляционная решетка с обратным клапаном и вытяжным вентиляторов, это простое устройство обеспечит нужную тягу.

Клапан обратный с электроприводом – для вентиляции естественного типа это может быть единственным возможным вариантом

Очень важно, чтобы обратный клапан на вентиляцию в квартире или доме подходил по характеристикам вентилятору. Проще всего купить оба эти изделия в одном корпусе, это гарантирует правильное функционирование системы. Но если узлы приобретаются отдельно, то тяга, создаваемая вентилятором, должна обеспечивать открытие клапана.
Еще один важный фактор – климатические особенности вашего региона. Например, устройства типа бабочка склонны к замерзанию при длительных отрицательных температурах, поэтому их лучше всего устанавливать внутри помещений, а не на выходных решетках. Это позволит избежать обмерзания и заклинивания узлов.

Совет! В некоторых помещениях трубопроводы вентиляции со временем могут засоряться и покрываться налетом, если у вас установлен клапан без электропривода, то даже небольшой слой налета нарушает баланс устройства и вызывает его неправильную работу, поэтому не забывайте периодически контролировать и очищать лепестки.

Чтобы разобраться, как установить изделие правильно, необходимо ознакомиться с рекомендациями, которые дает инструкция, прилагаемая к устройству

Также важно учитывать и характеристики системы, проложенной в помещении. Если вентиляционный короб прямоугольный, то и корпус клапана должен быть таким же, это значительно упростит монтажные работы, иначе вам придется мастерить самодельный переходник. Также важен размер коммуникаций (чаще всего используются трубопроводы 100 на 100, но могут быть и другие варианты).

Совет! Лучше всего приобретать продукцию известных фирм, хорошо зарекомендовавших себя на рынке. Это гарантирует качество изделия и его соответствие заявленным параметрам.

Некоторые конструктивные особенности

Существует ряд нюансов, которые следует знать при выборе конкретного варианта:

По способу установки можно выделить устройства горизонтального и вертикального типа. Первые устанавливаются на горизонтальных участках, направление открытия подбирается в соответствии с системой, второй вариант ставится на стояках, и направление воздуха в нем всегда снизу вверх.

Вертикальные клапаны оснащаются сложной системой противовесов, поэтому их цена несколько выше

Если вы устанавливаете обратный клапан, то следует подбирать изделие с удобной системой крепления, лучше всего, если это вариант с фланцами либо хомутами
Еще один важный нюанс – место установки конструкции, если она будет располагаться в наружной стене или рядом с ней, то лучше приобрести вариант с электроподогревом, это исключит обмерзание лопастей при отрицательных температурах и предотвратит появление конденсата в системе. Если клапан ставится изнутри, то такая опция не требуется.

Электроподогрев обеспечит работоспособность клапана при любых температурах

Вывод

Обратный клапан в системах вентиляции предотвращает проникновение в помещение холодного воздуха и пыли, позволяя сохранить оптимальный микроклимат.

Видео в этой статье поможет лучше понять особенности рассматриваемого вида устройств.

gidroguru.com

РубрикаРазное
