Вентиляционные клапаны

Вентиляционный воздушный клапан – это специальное устройство для систем вентиляции, которое обеспечивает правильное и бесперебойное функционирование вент системы. С помощью клапана производится управление режимом работы и подачей воздушных масс в вент системе. Также клапан предотвращает приток воздуха, когда система прекращает свою работу.

По типам клапаны можно разделить на приточные и вытяжные.

Приточные клапаны используют для подсоса свежего воздуха в помещения. Регулирование воздушного потока может происходить как ручным способом, так и автоматическим — с помощью электропривода. Также приточный клапан может обеспечить полное герметичное перекрытие и остановить работу вент системы.

Вытяжные клапаны необходимы для обеспечения вывода отработанного воздуха из помещений наружу. Основной их задачей является предотвращение движения воздуха в обратную сторону, которое может быть вызвано атмосферными явлениями. К тому же вытяжной клапан предотвращает попадание внутрь насекомых и различного мусора.

Компания ООО ПК «ВТВ-Инжиниринг» занимается производством вентиляционного оборудования марки AIRO-CLIMATE, в том числе и металлических воздушных клапанов AIRO-ProLam и AIRO-Arosio, которые предназначены для приточно-вытяжных вентиляционных систем. Они герметизируют внутренний объем вент сетей, а еще используются как воздухозаборные клапаны в системах вентиляции и кондиционирования. Могут оснащаться электроприводом, с исполнительными механизмами Belimo.

AIRO-ProLam

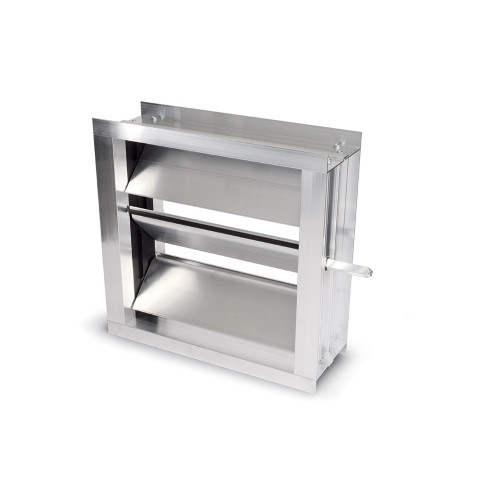

AIRO-ProLam — это клапан прямоугольного сечения. В состав конструкции входят: корпус, поворотные лопатки, уплотнители, шестерни и привод. Корпус и поворотные лопатки изготовлены из алюминиевого профиля, а материал уплотнения – профильная резина. Сборка корпуса производится с помощью самонарезных винтов. В боковых профилях корпуса, точнее в его пазухах, находятся шестерни из пластмассы, которые осуществляют такую функцию, как кинематическая связь между лопатками. Расположение выходной оси может быть на любых лопатках, с любой стороны клапана. Лопатки устанавливаются с шагом в 100 миллиметров.

Клапаны могут изготавливаться с минимальным размером – 200х200 мм, а максимальным – 2000х2000 мм. Изменение шага по высоте – 50 мм.

AIRO-Arosio

Отличительной особенностью от AIRO-ProLam, является то, что шестерни спрятаны в корпус клапана.

В качестве дополнительной комплектации воздушного клапана можно обеспечить:

  • Улучшить герметизацию внутреннего объема системы, для того чтобы использовать клапан в климатических условиях с более низкими температурами.
  • Повышение плавности и точности регулировки расхода воздуха.
  • Повышение стойкости к коррозии.
  • Уменьшение массы конструкции.
  • Упрощение монтажа изделия на объекте.
Вся продукция проходит обязательную сертификацию и имеет постоянный контроль качества.

Презентация  компании pdf

Фасадные ламели каталог pdf

Забор жалюзи каталог pdf

Дымоудалениe каталог pdf

Получите оптовые цены!

Здравствуйте!
Оставьте свой контакт,
мы Вам перезвоним.

Телефон

Отправляя данные вы соглашаетесь с политикой конфиденциальности этого сайта

Вентиляционные решетки и клапаны

Фасадные ламельные системы и солнцезащита

Наша команда

Мы делали для объектов:

Фирма Вентиляция: Вентиляционные клапаны — монтаж, выбор и обслуживание в СПБ

Клапаны вентиляции

By admin

 In Справочный материал

Использование в строительстве и отделке помещений современных материалов – ПВХ-конструкций, натяжных потолков, пластиковых панелей и других синтетических материалов зачастую приводит к возникновению проблем. Излишняя сухость воздуха и образование микрочастиц пыли, духота, образование конденсата на стеклопакетах в условия повышенной влажности. Существующая вытяжка не справляется с объемами, а встроенные системы микропроветривания усугубляют проблемы, переохлаждая помещения и образуя сквозняки. Монтаж вентиляционных клапанов способен решить возникшие неудобства без нарушения герметичности оконных конструкций.

Фото: Как выглядит установленный вентиляционный клапан

Назначение вентиляционных клапанов

Функциональным назначением клапанов вентиляции является насыщение помещения достаточным количеством свежего воздуха. По требованию санитарных норм, на человека должно приходиться не менее 30 м2 свежего воздуха в час. Его недостаток сказывается на организме в виде кислородного голодания, а на комнате – в виде образования конденсата на стеклопакетах и ПВХ-частях оконной конструкции. Систематическое образование конденсата провоцирует появление грибка и плесени.

Фото: Из чего состоит вентиляционный клапан

Стеновые и оконные клапаны вентиляции обеспечивают повышенную циркуляцию воздушных масс в помещении. Устройство клапанов предполагает механизм регуляции степени подачи воздуха, влагоизоляцию и шумоизоляцию помещений.

Классификация вентиляционных клапанов

Условно выделяют два типа – стеновые и оконные модели клапанов. Стеновые клапаны вентиляции, в свою очередь. Подразделяются на:

  • регулируемые и нерегулируемые;
  • оснащенные автоматизированной системой регулировки притока воздуха и не оснащенные;
  • шумоизолирующие и без шумоизоляции;
  • модернизируемые дополнительными аксессуарами и без возможности модернизации;
  • перекрываемые и не перекрываемые.

Так же стеновые клапана вентиляции можно разделить по диаметру труб, исполняющих роль воздуховода, объему притока свежего воздуха, внешней эргономике и материалам, из которых они выполнены.

Оконные вентиляционные клапаны могут быть:

  • щелевого типа – механические или автоматизированные, простой (универсальной) и сложной (состоящей из двух блоков) конструкции;
  • фальцевого вида – характеризуются малой пропускной способностью и высокой шумоизоляцией;
  • накладного типа — характеризуются повышенной пропускной способностью и низкой шумоизоляцией.

Устройство вентиляционных клапанов

Базовые элементы стенового клапана:

  1. Сквозная пластиковая труба воздуховода с улицы в комнату, звуко- и шумоизолированная полиформом.
  2. Наружная решетка вентиляции, выполненная из пластика или металла, дополненная противомоскитной сеткой.
  3. Внутренний элемент корпуса, содержащий фильтр и регулирующий клапан.

Дополнительные элементы стенового клапана:

  • Вентилятор.
  • Автоматизированные датчики влажности/давления/температуры окружающей среды.
  • Электронный пульт управления.

Оконные клапаны вентиляции

Наружный впускной блок, монтаж которого осуществляется на наружную часть рамного профиля. Оснащен противомоскитной сеткой и защитной накладкой. Врезной сквозной канал, пропускающий поток приточных воздушных масс. Внутренний выпускной блок, укомплектованный регулировочным клапаном.

Принцип действия вентиляционных клапанов

Стеновые клапаны вентиляции предполагают следующий принцип работы . Перепад давления между улицей и помещением осуществляется за счет вытяжки или стандартного вентиляционного канала. Воздушные массы через воздухозаборную решетку движутся к шумоизоляции, где подвергаются грубой очистке. Далее движение воздушного потока проходит через фильтр и системы регуляции, проникая в помещение через специальные отверстия.

Полноценная работа клапанов вентиляции зависит от исправного функционирования вентиляционного канала или вытяжки. Проверить работоспособность вентиляционной системы просто. Достаточно обеспечить приток свежего воздуха в помещение и поднести к решетке вентиляции горящую спичку или тонкий лист бумаги. Если пламя или лист «затягивает» в канал, вентиляционная система исправна. Если тяга отсутствует, вытяжная система нарушена.

Оконные клапаны вентиляции предполагают следующий принцип работы. Через внешний воздухозаборник воздушные массы попадают в сквозное отверстие – телескопический канал, проходят через фильтр и попадают в помещение через форсунки регулировочного клапана.

Достоинства и недостатки вентиляционных клапанов

Плюсы использования стеновых клапанов вентиляции:

  • Высокая пропускная способность – до 72м3/час;
  • Наличие механизма фильтрации для глубокой очистки воздуха;
  • Поддержание оптимальных параметров микроклимата и теплообмена;
  • Безопасность и простота использования;
  • Отводят излишнюю влажность, предупреждают возникновение грибка и плесени;
  • Помещение не нуждается в дополнительном проветривании;
  • Отсутствие сквозняка;
  • Хорошая шумоизоляция;
  • Функции регулировки;
  • Подходят для помещений с низкими потолками, производственных зон, лечебно-профилактических учреждений и мест массового пребывания детей;
  • Эстетичный внешний вид.

Минусы использования стеновых клапанов вентиляции:

  • Сложность монтажа, сквозное отверстие на улицу;
  • Самостоятельная установка может привести к промерзанию элементов стен и системы, работы по монтажу должны выполняться специалистами;
  • Дешевые модели менее эффективны;
  • Автоматизированные модели достаточно дорогие;
  • Фильтры нуждаются в периодической очистке.

Плюсы использования оконных клапанов вентиляции

  • Простая установка;
  • Средняя пропускная способность – до 30м3/час;
  • Шумоизоляция и звукоизоляция;
  • Отсутствие сквозняков;
  • Эстетичный внешний вид;
  • Низкая стоимость.

Минусы использования оконных клапанов вентиляции

  • Отсутствие механизма фильтрации и глубокой очистки воздушных масс;
  • Актуальны только при исправной вентиляции и вытяжке;
  • Попадание в помещение уличной пыли и грязи;
  • Промерзание в регионах с показателями ниже средних температур.

Особенности выбора и монтажа вентиляционных клапанов

Выбор клапанов вентиляции зависит от учета всех параметров, рассчитать и оценить которые могут специалисты нашей компании. Важнейшими критериями выбора служат:

  1. Обеспечение притока воздуха в соответствии с санитарными нормами.
  2. Соблюдение параметров шумо- и звукоизоляции.
  3. Оценка температурных характеристик и параметров движения воздушных масс.
  4. Выбор способа управления системой вентиляционных клапанов.
  5. Выбор места монтажа и технические возможности установки.
  6. Выбор способа монтажа.

Клапаны оконного типа монтируются в верхнюю часть оконной конструкции из пластика, дерева или алюминия. Монтаж может осуществляться с уменьшением стеклопакета или без демонтажа конструкции.

Клапаны стенового типа монтируются под подоконником, на высоте около 2 метров от пола или в произвольном месте. Расстояние до оконного проема должно составлять не менее 30 см для избегания промерзаний стены и откосов окна.

Этапы установки вентиляционных клапанов

Процесс монтажа вентиляционного клапана зависит от его типа. Монтаж клапанов стенового типа состоит из следующих этапов:

  1. Разметка места установки.
  2. Бурение сквозного отверстия в стене, уклон в несколько градусов в сторону улицы обеспечит защиту от избыточной влаги.
  3. Разметка и высверливание отверстий под крепеж внутреннего блока.
  4. Подготовка трубы необходимого диаметра, установка шумоизоляции по внутреннему диаметру трубы.
  5. Установка трубы и внешней защитной решетки.
  6. Сборка и установка внутреннего блока.
  7. Монтаж декоративного оголовка.
  8. Пуско-наладочные работы.

Монтаж клапанов оконного типа состоит из следующих этапов:

  • Демонтаж стеклопакета.
  • Разметка места установки.
  • Выбор сквозного канала по разметке.
  • Установка монтажной планки, герметизация.
  • Установка внешнего блока, герметизация.
  • Монтаж створки.
  • Установка внутреннего блока клапана на монтажную планку.
  • Регулировочные работы.

Второй способ монтаж клапанов оконного типа предполагает установку в месте оконного переплета (импост).

Уход и обслуживание вентиляционных клапанов

Вентиляционные клапаны стенового типа подлежат регулярной очистке. После демонтажа внутреннего корпуса, от скопления грязи, мелкого мусора и пыли прочищается воздуховод, фильтр и шумоизоляция. Работы по обслуживанию рекомендуется проводить в летнее время. Фильтр и изоляцию рекомендуется промыть в теплом мыльном растворе и просушить. Воздуховод прочищают при помощи продува или пылесоса.

Вентиляционные клапаны оконного типа подлежат наружной очистке или промывке под струей воды не менее одного раза в год.

В холодное время года температура помещения снижается. Вентиляционные стеновые и оконные клапаны с автоматической системой регулирования имеют датчики, отслеживающие изменения параметров давления/температуры окружающей среды/влажности, которые своевременно реагируя на изменение показателей, оставляют небольшое пропускное отверстие в клапане или полностью открывают его.

Вентиляционные стеновые и оконные клапаны с ручной регулировкой имеют несколько положений регулятора, который требуется переводить вручную.

Услуги специалистов компании

Возможна самостоятельная установка обоих видов вентиляционных систем. Однако самостоятельный монтаж в попытке сэкономить зачастую приводит к неприятным последствиям:

  • Промерзание стен и откосов, подоконников, оконных рам и пластиковых конструкций;
  • Нарушение технологического процесса монтажа, вследствие чего оконные рамы и стеклопакеты теряют герметичность;
  • Потеря звукоизоляции оконными блоками;
  • Ошибки при выборе вентиляционных клапанов, и, как следствие – недостаточные для помещения параметры вентиляции, несоблюдение санитарных норм и выброшенные на ветер деньги;
  • Неправильная настройка систем автоматической регуляции, и, как следствие – неполноценно работающая система, и пр.

Наши специалисты оказывают весь спектр услуг по расчету параметров для жилых, общественных и производственных помещений, консультации и подбор клапанов вентиляции, их грамотную установку, настройку автоматизации и последующее обслуживание.

Вы хотите установить клапаны вентиляции? Рассчитать стоимость установки? Остались дополнительные вопросы? Требуется консультация специалиста? Оставьте заявку одним из удобных способов: в форме обратной связи, по электронной почте, или позвоните по телефону +7 (812) 336-55-06

admin

Последние записи

  • Монтаж труб вентиляции

  • Монтаж противодымной вентиляции

  • Монтаж оборудования кондиционирования и вентиляции

  • Монтаж промышленной вентиляции

Varivalve 925006-00 Регулируемый вентиляционный клапан радиатора, прямой

Быстрый просмотр

Varivalve 925005-00 Вентиляционный клапан с регулируемым углом наклона радиатора

Таймер нагрева

Сейчас: 21,88 долл.

США

Функция вентиляционного отверстия радиатора заключается в обеспечении возможности удаления воздуха из радиатора по мере поступления пара. При заданном давлении время заполнения радиатора изменяется пропорционально его…

925005-00

Сейчас: 21,88 долл. США

Быстрый просмотр

Добавить в корзину

Быстрый просмотр

Устройство защиты от гидроударов MiniRester — внешний диаметр 3/8 дюйма SWVL

Вождь сиу

Сейчас: $22,00

Поршневые гасители гидравлических ударов Sioux Chief 660-GTR должны быть установлены там, где это необходимо, на подающих клапанах. Ограничители гидравлического удара должны быть определенного размера и иметь достаточный объем воздуха, чтобы. ..

660-GTR1

Быстрый просмотр

Weil-McLain, PEG 35-Series 6, 82,0% AFUE, входная мощность 100 000 БТЕ, чугунный паровой котел

Weil-McLain

Сейчас: 3 098,00 долларов США

Особенности: Заводская сборка и испытания Секционный блок заводской сборки Удлиненный изолированный кожух Вытяжной колпак от горизонтального до вертикального Автоматическая воздушная заслонка Комбинированный газовый клапан на 24 В Безворсовый…

119-354-325

Сейчас: 3 098,00 долларов США

Быстрый просмотр

Добавить в корзину

Быстрый просмотр

Harvey (043010) Замазка для сантехников на 14 унций

Отей

Сейчас: $2,75

Замазка Harvey Plumber’s Putty — это простая в использовании и долговечная замазка, широко используемая для установки чаш, краев, фильтров и кранов. Он остается гибким и не затвердевает, не дает усадку, не трескается и не крошится, даже если…

25101

Быстрый просмотр

Williamson-Thermoflo OSB4-S2 — 108 тыс. БТЕ — 84,0% AFUE — паровой масляный котел (горелка продается отдельно)

Уильямсон

Сейчас: 2 545,08 долл. США

Эффективный OSB-4-P-S2-W-W откачивает 144 000 БТЕ с рейтингом тепловой эффективности 84%. OSB также оснащен электромагнитным клапаном, двигателем PSC и твердотельным воспламенителем для…

OSB4

Сейчас: 2 545,08 долл. США

Быстрый просмотр

Быстрый просмотр

Williamson GWA-233 — 233 000 БТЕ — водогрейный котел

Уильямсон

Сейчас: 3 176,27 долл. США

Высокоэффективный насос GWA-233-N-T-S3-W откачивает 233 000 БТЕ с рейтингом AFUE (годовая эффективность использования топлива) 82,2 процента. GWA также оснащен дефлекторами дымохода,…

ГВА 233-С3

Сейчас: 3 176,27 долл. США

Быстрый просмотр

Добавить в корзину

Быстрый просмотр

Channellock 440 12-дюймовые плоскогубцы с прямыми губками

Блокировка канала

Сейчас: 19,95 долларов США

Плоскогубцы CHANNELLOCK с прямыми губками и канавками рассчитаны на долгий срок службы благодаря застежке PERMALOCK, предотвращающей разрушение гаек и болтов, запатентованной усиливающей кромке, сводящей к минимуму поломку под действием напряжения, и. ..

440 г

Принцип работы вентиляционных отверстий парового радиатора

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 04.04.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Тимоти Мэлоун / EyeEm / Getty Images

Радиаторный воздухоотводчик (также известный как воздушный клапан, паровой клапан или паровой клапан) встречается только на радиаторах с однотрубными паровыми котлами. Обычно он находится на конце радиатора напротив подающей трубы, примерно на полпути вверх или ближе к верху. Многие вентиляционные отверстия имеют форму пули, но они могут быть разных форм и размеров. Их также можно скрыть декоративной крышкой радиатора. Не путайте воздухоотводчик с регулирующим клапаном (клапан подачи), который подключается к трубе подачи и обычно находится в нижней части радиатора. В отличие от регулирующего клапана, воздухоотводчик не имеет ручки, потому что работает совершенно без участия человека (когда работает, т. е.).

Принцип работы вентиляционного отверстия парового радиатора

Когда паровой котел не находится в режиме нагрева, воздухоотводчик радиатора открыт, позволяя окружающему воздуху заполнять радиатор. Когда начинается цикл нагрева, пар поднимается по трубе подачи к радиатору. Когда радиатор наполняется паром, он выталкивает воздух через открытое вентиляционное отверстие. Эта замена холодного воздуха горячим паром нагревает вентиляционное отверстие, которое представляет собой термочувствительный клапан, до тех пор, пока вентиляционное отверстие не закроется, задерживая пар в радиаторе, чтобы улавливать его тепло.

Это «дыхание» и отвечает за характерные шипящие звуки однотрубной паровой котельной. (Вы также можете найти вариант этого клапана в подающих линиях однотрубных систем и в подающих и обратных линиях двухтрубных систем паровых котлов.)

Типы и размеры вентиляционных отверстий паровых радиаторов

Воздушные клапаны радиатора бывают разных размеров, которые обеспечивают разную скорость воздушного потока. Регулируя воздушный поток для отдельного радиатора, вы можете влиять на скорость нагрева радиатора. Такая тонкая настройка позволяет сбалансировать систему отопления так, чтобы радиаторы получали нужное количество тепла для помещений, которые они обслуживают. Больше воздушного потока означает больше тепла; меньший поток воздуха означает меньше тепла.

Названия, данные воздушным клапанам разных размеров, от самого маленького до самого большого: № 4, № 5, № 6, C, D и № 1. Общие области применения клапанов разных размеров включают:

  • №4: Используется на радиаторах в помещениях с термостатами и на радиаторах, влияющих на термостат
  • №5: Используется на радиаторах рядом с котлом и в теплых помещениях котельной и в холодных помещениях (например, в помещениях верхних этажей)
  • C: Используется на радиаторах, наиболее удаленных от котла (например, на третьем этаже)
  • D: Используется на радиаторах, требующих большой вентиляции (например, длинные ответвления или очень большие радиаторы)
  • #1: Используется в конце паропровода

Как правило, клапаны большего размера используются в конце длинных участков трубопровода (сети) и в более холодных помещениях.
