Термостатические смесительные клапаны ESBE, Barberi — каталог, прайс

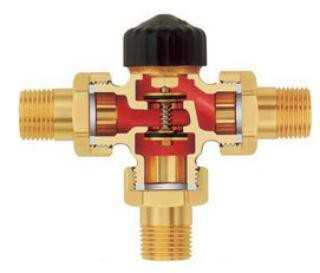

Термостатические клапаны Esbe базовых серий VTA320, VTA370 и VTA570 имеют высокую пропускную способность и обладают повышенной функциональностью. В зависимости от модели, могут применяться в бытовых системах горячего водоснабжения и напольного отопления. Основными функциями данных клапанов являются асимметричное направление потока и защита от ожогов. Защита от ожогов основана на автоматическом прекращении подачи горячей воды при прекращении подачи холодной воды.

Технические характеристики клапанов Esbe VTA
Модель Артикул Присоединение Kvs, м³/час Темп. диапазон, °С Вес, кг
VTA321-15 цена >> 31100300 Rp 1/2″ 1,5
20 — 43 0,45
VTA321-20 цена >> 31100700 Rp 3/4″
1,6
20 — 43 0,48
VTA321-20 цена >> 31100800 Rp 3/4″ 1,6
35 — 60
0,48
VTA322-25 цена >> 31101000 G 1″ 1,6
35 — 60 0,48
VTA372-25 цена >> 31200100 G 1″ 3,4
20 — 55
0,52
VTA572-25 цена >> 31702100 G 1″ 4,5
20 — 55 0,86

Получить дополнительную информацию по наличию и сделать заказ на клапаны Esbe VTA Вы можете по тел.: (495) 921-65-00 и электронной почте: [email protected]

www.altermo.ru

Клапан Esbe термостатический VTA 321 RP 3/4″ 31100800

Термостатический смесительный клапан Esbe VTA321 арт. 31100800, 35 — 60°C, Rp 3/4”, Ду = 20 мм является универсальным и относится к базовой серии VTA 320. Идеально подходит для бытовых систем горячего водоснабжения, требующих функции защиты от ожогов для линейных применений, а также устанавливается в местах, где используются другие устройства контроля температуры на точках водоразбора. Кроме того, клапаны Esbe VTA 321 могут применяться в бытовых системах ГВС с циркуляцией горячей воды (HWC). Для систем напольного отопления (небольших контуров) данные клапаны могут подходить в случаях, когда особое внимание уделяется температурному диапазону и мощности потока. Клапаны базовой серии VTA 320 работают с водой, в т.ч. питьевой; водой с незамерзающими жидкостями (гликоль <50 % состава). Применяются в закрытых системах. Как правило, клапаны поставляются со специальной крышкой, защищающей от перенастройки. Клапаны Esbe VTA 321 обладают повышенной функциональностью и высокой пропускной способностью. Корпус клапана и другие металлические части, контактирующие с жидкостью, изготавливаются из латуни DZR, CW602N, не подвергающейся селективной коррозии.

Технические характеристики клапана Esbe VTA321-20
Артикул31100800
DN20
Номинальное давление1000 Кпа (10 бар)
Перепад давления макс.
300 Кпа (3 бар)
Пропускная способность, kvs
1,6 м3/ч
СредаХолодная и теплая вода,
Вода с содержанием гликоля не более 50%
Температура среды макс.
+95 °С
Температурный диапазон
35 — 60°С
Стабильность температуры
±2°C
Соединение с трубойВнутренняя резьба Rp 3/4″
Вес0,48 кг
Материалы
Корпус клапана и другие металлические части, контактирующие с жидкостьюСтойкая к коррозии латунная поверхность, DZR

Получить дополнительную информацию по наличию и сделать заказ на клапан Esbe VTA 321 31100800 Вы можете по тел.: (495) 921-65-00 и электронной почте: [email protected]

www.altermo.ru

Клапан Esbe термостатический VTA 322 G 1″ 31101000

Термостатический смесительный клапан Esbe VTA322 арт. 31101000, 35 — 60°C, G 1”, Ду = 20 мм является универсальным и относится к базовой серии VTA 320. Идеально подходит для бытовых систем горячего водоснабжения, требующих функции защиты от ожогов для линейных применений, а также устанавливается в местах, где используются другие устройства контроля температуры на точках водоразбора. Кроме того, клапаны Esbe VTA 322 могут применяться в бытовых системах ГВС с циркуляцией горячей воды (HWC). Для систем напольного отопления (небольших контуров) данные клапаны могут подходить в случаях, когда особое внимание уделяется температурному диапазону и мощности потока. Клапаны базовой серии VTA 320 работают с водой, в т.ч. питьевой; водой с незамерзающими жидкостями (гликоль <50 % состава). Применяются в закрытых системах. Как правило, клапаны поставляются со специальной крышкой, защищающей от перенастройки. Клапаны Esbe VTA 322 обладают повышенной функциональностью и высокой пропускной способностью. Корпус клапана и другие металлические части, контактирующие с жидкостью, изготавливаются из латуни DZR, CW602N, не подвергающейся селективной коррозии.

Технические характеристики клапана Esbe VTA322-20
Артикул31101000
DN20
Номинальное давление1000 Кпа (10 бар)
Перепад давления макс.
300 Кпа (3 бар)
Пропускная способность, kvs
1,6 м3/ч
СредаХолодная и теплая вода,
Вода с содержанием гликоля не более 50%
Температура среды макс.
+95 °С
Температурный диапазон
35 — 60°С
Стабильность температуры
±2°C
Соединение с трубойНаружная резьба G 1″
Вес0,48 кг
Материалы
Корпус клапана и другие металлические части, контактирующие с жидкостьюСтойкая к коррозии латунная поверхность, DZR

Получить дополнительную информацию по наличию и сделать заказ на клапан Esbe VTA 322 31101000 Вы можете по тел.: (495) 921-65-00 и электронной почте: [email protected]

www.altermo.ru

Клапан Esbe термостатический VTA 321 RP 1/2″ 31100300

Термостатический смесительный клапан Esbe VTA321 арт. 31100300, 20 — 43°C, Rp 1/2”, Ду = 15 мм является универсальным и относится к базовой серии VTA 320. Идеально подходит для бытовых систем горячего водоснабжения, требующих функции защиты от ожогов для линейных применений, а также устанавливается в местах, где используются другие устройства контроля температуры на точках водоразбора. Кроме того, клапаны Esbe VTA 321 могут применяться в бытовых системах ГВС с циркуляцией горячей воды (HWC). Для систем напольного отопления (небольших контуров) данные клапаны могут подходить в случаях, когда особое внимание уделяется температурному диапазону и мощности потока. Клапаны базовой серии VTA 320 работают с водой, в т.ч. питьевой; водой с незамерзающими жидкостями (гликоль <50 % состава). Применяются в закрытых системах. Как правило, клапаны поставляются со специальной крышкой, защищающей от перенастройки. Клапаны Esbe VTA 321 обладают повышенной функциональностью и высокой пропускной способностью. Корпус клапана и другие металлические части, контактирующие с жидкостью, изготавливаются из латуни DZR, CW602N, не подвергающейся селективной коррозии.

Технические характеристики клапана Esbe VTA321-15
Артикул31100300
DN15
Номинальное давление1000 Кпа (10 бар)
Перепад давления макс.
300 Кпа (3 бар)
Пропускная способность, kvs
1,5 м3/ч
СредаХолодная и теплая вода,
Вода с содержанием гликоля не более 50%
Температура среды макс.
+95 °С
Температурный диапазон
20 — 43°С
Стабильность температуры
±2°C
Соединение с трубойВнутренняя резьба Rp 1/2″
Вес0,45 кг
Материалы
Корпус клапана и другие металлические части, контактирующие с жидкостьюСтойкая к коррозии латунная поверхность, DZR

Получить дополнительную информацию по наличию и сделать заказ на клапан Esbe VTA 321 31100300 Вы можете по тел.: (495) 921-65-00 и электронной почте: [email protected]

www.altermo.ru

Оборудование ESBE — клапаны и электроприводы




Каталог оборудования ESBE


Продукция Esbe – это шведское качество и надежность, позволяющая добиться оптимальной экономии энергии, удобства и безопасности, как во время монтажа, так и во время эксплуатации оборудования Эсби. Сотрудники отдела продаж с радостью ответят Вам по телефону в Москве: 8(495) 220-71-89.
Каталог продукции ESBE включает в себя большой модельный ряд запорной арматуры и управляющих устройств: трехходовые и четырехходовые смесительные клапаны Эсбе, электрические приводы для управления клапанами на расстоянии, всевозможные контроллеры Esbe – помогающие обеспечить высокий уровень комфорта и хорошую экономию средств, термостатические и комбинированные клапаны, разнообразные седельные моторизованные клапаны с приводами. Клапаны Esbe, приводы Эсби, контроллеры ESBE легко и быстро устанавливаются и не требуют для монтажа специальных приспособлений. В нашей компании вы сможете купить продукцию ESBE по хорошей цене, а так же получить ответы на интересующие вопросы по оборудованию Эсбе.

Краткое описание оборудования ESBE

  Трехходовые клапаны Esbe 3F имеют фланцевое соединение с присоединительным диаметром от 20 до 150 мм. Чугунный корпус обеспечивает долгий срок эксплуатации и обладает высокими антикоррозийными качествами. В стандартной комплектации клапан поставляется с поворотной ручкой. При необходимости автоматического регулирования их можно доукомплектовать электроприводами Esbe серии 90. Монтаж клапанов Esbe легко осуществляется при установке клапана в любом положении. Также, допускается использовать клапаны реверсивно, то есть подача воды может осуществляться как с одной, так и с другой стороны клапана. Рабочий угол поворота ручки клапана составляет 90°
 Выбрать клапан →  Esbe 3F-20, 3F-32, 3F-40, 3F-50, 3F-65, 3F-80, 3F-100, 3F-125, 3F-150

Esbe 4F — четырехходовые клапаны ESBE серии 4F
  Четырехходовые смесительные клапаны Esbe 4F имеют чугунный корпус и фланцевое соединение. Высокопрочные чугунные клапаны Esbe серии 4F применяются в системах водоснабжения, отопления или охлаждения (кондицианирования. В стандартной комплектации клапан поставляется с поворотной ручкой. При необходимости автоматизации работы четырехходового смесительного клапана могут применяться электроприводы Esbe. Рабочий угол поворота ручки клапана составляет 90°. Наиболее часто применяемыми являются клапаны 4F с присоединительным диаметром от DN65 до DN150. Клапаны с меньшим диаметром применяются реже, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением.
 Выбрать клапан →  Esbe 4F-32, 4F-40, 4F-50, 4F-65, 4F-80, 4F-100, 4F-125, 4F-150

  Клапаны Esbe VRG 131 в стандартном исполнении поставляются с ручным регулированием. При необходимости автоматизации котельной, клапаны VRG 131 могут комплектоваться электроприводами Esbe серии ARA600 для более точного управления клапаном. Корпус клапана изготавливается из латуни, обладающей высокими антикоррозийными свойствами и имеет внутренние резьбовые соединения. Рабочий угол поворота заслонки клапанов Esbe VRG 131 составляет 90°. Шкала позиции заслонки может быть переключена и повернута, что обеспечивает возможность установки клапана в любом положении. Esbe VRG131 применяются в системах отопления частных домов, административных зданий, а также для систем «теплый пол».
 Выбрать клапан →  Esbe VRG 131-15, VRG 131-20, VRG 131-25, VRG 131-32, VRG 131-40, VRG 131-50

Esbe VRG132 — трехходовые клапаны ESBE серии VRG 132
  Клапаны Esbe VRG 132 в стандартном исполнении наружне резьбовое соединение и поставляются с поворотной ручкой для регулирования положения клапана. При необходимости автоматизации котельной, клапаны VRG 132 могут комплектоваться электроприводами Esbe серии ARA600 для более точного управления клапаном. Корпус клапана изготавливается из латуни, обладающей высокими антикоррозийными свойствами и имеет внешнее резьбовые соединения. Рабочий угол поворота заслонки клапанов Esbe VRG 132 составляет 90°. Esbe VRG132 применяются в системах отопления частных домов, административных зданий, а также для систем «теплый пол». Запрещен монтаж клапана в положении «приводом вниз», это может привести к выходу электропривода из строя и у повреждению клапана.
 Выбрать клапан →  Esbe VRG 132-25, VRG 132-32, VRG 132-40


Автоматические электроприводы Esbe 90 поставляются отдельно от клапанов и имеют разную скорость срабатывания клапана. По типу регулирования клапаны имеют двухточечное, трехточечное регулирование или цифровое управление (управляющий сигнал). При установке электропривода вам потребуется лишь заменить поворотную ручку привода на электропривод и произвести необходимое электроподключение. Диапазон регулирования положения заслонки составляет от 30 до 180 °С. При установке погодозависимой автоматики применение электроприводов является обязательным. В противном случае точность регулирования температуры обеспечить невозможно. Электроприводы Esbe поставляются со смонтированным электрическим кабелем, длина которого ровняется 1,5 метра. Электропривод имеет заводские настройки, которые при необходимости могут быть изменены.
 Выбрать привод →  Esbe 92, 92-2, 92P, 93, 94, 95, 95-2, 95M, 96, 97, 98

Приводы Esbe ARA 600 применяются для установки на трехходовые клапаны и позволяют регулировать положение клапана в автоматическом режиме. По типу регулирования клапана приводы могут быть двухточечным, трехточечными или пропорциональными (управляющий сигнал). Электропитание клапана может быть как 230В, так и 24В. Момент силы составляет 6 Нм, а скорость открытия или закрытия клапана составляет 30, 45, 60 или 120 секунд. Для установки привода Esbe на клапан может потребоваться дополнительный монтажный переходник (требуется для некоторых моделей клапанов. Электроприводы Esbe обеспечивают своевременное срабатывание клапана, чего невозможно добиться при ручном регулировании.
 Выбрать привод →  Esbe ARA651, ARA655, ARA659, ARA642, ARA661, ARA662

Автоматические контроллеры Esbe 90C, CRB100 и CRA100 применяются для регулирования положения клапана (заслонки клапана) и комплектуются электроприводом, датчиком температуры, комнатным управляющим дисплеем и встроенным или внешним контроллером (зависит от модели контроллера). Электропривод контроллера Esbe CRB100 имеет трехпозиционное регулирование положения заслонки клапана. Регулирование температуры тепло осуществляется при помощи управляющего дисплея, который подключается при помощи кабеля (CRB111, CRB113) или по беспроводному соединению (CRB 121). Контроллеры серии CRB100 предназначены для обеспечения точности регулирования, высокого уровня комфорта и экономии энергии для владельца дома.
 Выбрать привод →  Esbe CRA111, CRA112, CRA121, CRA122, CRB111, CRB113, CRB121, 90С-1A, 90С-1B, 90С-1C

Двухходовые седельные клапаны Esbe VLA121 имеют чугунный корпус и резьбовое соединение. Высокопрочные чугунные клапаны Esbe серии VLA 121 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLA121 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с меньшим диаметром применяются реже, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLA121-15, VLA121-20, VLA121-25, VLA121-32, VLA121-40, VLA121-50

Трехходовые седельные клапаны Esbe VLA335 имеют чугунный корпус и, фланцевое соединение. Высокопрочные чугунные клапаны Esbe серии VLA 335 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLA335 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с меньшим диаметром применяются реже, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLA335-15, VLA335-20, VLA335-25, VLA335-32, VLA335-40, VLA335-50

Трехходовые седельные клапаны Esbe VLB235 имеют чугунный корпус и, фланцевое соединение. Высокопрочные чугунные клапаны Esbe серии VLB 235 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLB235 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с меньшим диаметром применяются реже, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLB235-65, VLB235-80, VLB235-100, VLB235-125, VLB235-150

Двухходовые седельные клапаны Esbe VLE122 имеют латунный корпус и резьбовое соединение. Высокопрочные латунные клапаны Esbe серии VLE 122 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования) и обладают высокой антикоррозийной устойчивостью. В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLE122 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с диаметром от DN15 до DN32 применяются не так часто как DN40 и DN50, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLE122-15, VLE122-20, VLE122-25, VLE122-32, VLE122-40, VLE122-50

Двухходовые седельные клапаны Esbe VLE222 со штекером компенсации давления имеют латунный корпус и резьбовое соединение. Высокопрочные чугунные клапаны Esbe серии VLE 222 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования) и обладают высокой антикоррозийной устойчивостью. В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLE222 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с диаметром  DN25 и DN32 применяются не так часто как DN40 и DN50, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLE222-25, VLE222-32, VLE222-40, VLE222-50

Двухходовые седельные клапаны Esbe VLE132 имеют латунный корпус и резьбовое соединение. Высокопрочные чугунные клапаны Esbe серии VLE 132 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования) и обладают высокой антикоррозийной устойчивостью. В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLE132 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с диаметром от DN15 до DN32 применяются не так часто как DN40 и DN50, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLE132-15, VLE132-20, VLE132-25, VLE132-32, VLE132-40, VLE132-50

Седельные клапаны Esbe VLС125 имеют чугунный корпус и, фланцевое соединение. Высокопрочные чугунные клапаны Esbe серии VLС 125 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLС 125 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 25 бар. Клапаны с меньшим диаметром применяются реже, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
Выбрать клапан →  Esbe VLС125-15, VLС125-20, VLС125-25, VLС125-32, VLС125-40, VLС125-50

Приводы Esbe серии ALA 200 применяются для установки на двухходовые и трехходовые клапаны и регулировки положения рабочего (запорного, распределительного) механизма клапана в автоматическом режиме. По типу регулирования клапана приводы могут быть трехточечными или пропорциональными (управляющий сигнал). Электропитание клапана может быть как 230В, так и 24В. Усилие электропривода составляет 400 и 750 (Н), а скорость открытия или закрытия клапана составляет 35 или 140 секунд. Для установки привода Esbe на клапан может потребоваться дополнительный монтажный переходник (требуется для некоторых моделей клапанов). Электроприводы Esbe обеспечивают своевременное срабатывание клапана, чего невозможно добиться при ручном регулировании.
 Выбрать привод →  Esbe ALA221, ALA 222, ALA223

Приводы Esbe серии ALB 144 применяются для установки на двухходовые и трехходовые клапаны и регулировки положения рабочего (запорного, распределительного) механизма клапана в автоматическом режиме. По типу регулирования клапана приводы могут быть трехточечными или пропорциональными (управляющий сигнал). Электропитание клапана 24В. Усилие электропривода составляет 800 (Н), а скорость открытия или закрытия клапана составляет от 15 до 30 секунд (зависит от типа клапана и длины плунжера). Для установки привода Esbe на клапан может потребоваться дополнительный монтажный переходник (требуется для некоторых моделей клапанов). Электроприводы Esbe обеспечивают своевременное срабатывание клапана, чего невозможно добиться при ручном регулировании.
 Выбрать привод →  Esbe ALB 144

Приводы Esbe серии ALD100 и ALD200 применяются для установки на двухходовые и трехходовые клапаныи  регулировки положения рабочего (запорного, распределительного) механизма клапана в автоматическом режиме. По типу регулирования клапана приводы могут быть трехточечными или пропорциональными (управляющий сигнал). Электропитание привода может быть 24В или 230В (в зависимости от выбранной модели). Усилие электропривода составляет 900, 1200, 2000, 2200 (Н), а скорость открытия или закрытия клапана составляет 20 или 40 секунд (зависит от исполнения привода). Для установки привода Esbe на клапан может потребоваться дополнительный монтажный переходник (требуется для некоторых моделей клапанов). Электроприводы Esbe обеспечивают своевременное срабатывание клапана, чего невозможно добиться при ручном регулировании.
 Выбрать привод →  Esbe ALD124, ALD224,ALD144, ALD244, ALD121, ALD221, ALD141, ALD241

Термостатические клапаны Esbe предназначены для поддержания постоянной температуры воды в системе отопления и горячего водоснабжения. Также, термостатические смесительные клапаны Esbe применяются в системах отопления «теплый пол» и при применении горячей воды от двух водонагревателей или котлов. Постоянная температура обеспечивается путем подмешивания горячей воды и воды из обратной линии. Допустимая погрешность температуры воды после клапана составляет (+/-) 1 °C. Достаточно большой диапазон регулирования температуры воды позволяет создать наиболее комфортные условия в доме.
 Выбрать клапан →  Esbe VTA321-15, VTA321-20, VTA322-25, VTA372-25

Насосные группы и модули контроля обратной температуры ESBE


Насосные группы Esbe BASE являются идеальной стартовой площадкой для создания насосной системы отвечающей вашим потребностям. Их можно настраивать в соответствии с индивидуальными требованиями, просто нужно добавить подходящий привод Esbe ARA или контроллер Esbe CRB, CRC, CRA и выбрать желаемый циркуляционный насос любого производителя, монтажная длина которого 180 мм. Регулируемый теплоизоляционный кожух обеспечивает идеальное решение изоляции каждого насоса. Насосные группы Esbe применяются для смесительной функции, фиксирования температуры, прямой подачи тепла.
 Выбрать →
ESBE GRA111, GRA112, GFF111, GDF111, GRA131, GRC111, GDA112

Электроприводы ESBE серий ARD и ARC

Электроприводы ESBE серии ARD и ARC подходит для управления ротационными смесительными клапанами с различными крутящими моментами силы 10, 20 и 30 Hm, а также могут использоваться для управления воздушными заслонками. Приводы Esbe ARC ARD доступны в версиях с питанием 24В или 230В переменного/постоянного тока, с 2-точечным или пропорциональным управляющим сигналом. С помощью установочного комплекта для клапана электроприводы Эсбе ARD ARC легко монтируется на шпиндели квадратного сечения размером от 9 до 18 мм и круглые шпиндели диаметром от 9 до 26 мм. Электроприводы ESBE ARD ARC поставляется с двумя наборами адаптеров, один из которых предназначен для клапанов ESBE 3F/4F, а другой используется для установки на зажимную муфту шпинделя воздушной задвижки.
 Выбрать привод →
 ESBE ARD100, ARD200, ARС300

По вопросам приобретения данного оборудования обращайтесь по телефону в Москве8(495)220-71-89
Мы ответим на все ваши вопросы по телефону или по электронной почте:   [email protected]
Мы работаем каждый день с 9 до 18 часов, кроме субботы и воскресенья.


www.vip-termo.ru

клапан трехходовой: инструкция. Монтаж и регулировка трехходового клапана Esbe

Достаточно большой популярностью сегодня пользуется продукция компании Esbe. Клапан трехходовой не является исключением. Он представляет собой один из множества элементов, которые входят в систему жизнеобеспечения домов жилого назначения.

Необходимость использования

Эта конструкция, с одной стороны, является достаточно простой, но с другой, она призвана выполнять чрезвычайно важную задачу, являясь частью инженерных сетей. Всем известно правило о том, что спрос рождает предложение, именно поэтому на рынке сегодня можно встретить множество моделей, которые представлены всевозможными производителями. Однако превосходными эксплуатационными показателями отличаются клапаны, которые выпускаются компанией Esbe. Клапан трехходовой такого типа можно приобрести по доступной стоимости. Подтверждением этому выступают отзывы пользователей.

Конструктивные особенности

В широком ассортименте сегодня можно найти продукцию компании Esbe. Клапан трехходовой не является исключением. Этот элемент обладает регулирующей составляющей, в качестве которой выступает шар или шток. Последний передвигается вертикально, а вот что касается шара, то его движение происходит вокруг своей оси. По той причине, что движения регулирующего элемента не позволяют перекрыть поток жидкости, происходит распределение и смешивания. Самые обычные и простые модели представляют собой краны.

Основной плюс

В качестве главного их преимущества выступает низкая стоимость и простота. Однако если вам необходима регулировка трехходового клапана Esbe, то стоит исключить приобретение простых устройств, так как они обладают главным недостатком, выраженным в отсутствие возможности производить стабилизацию температурного режима на выходе.

Проведение монтажных работ

Почти все описываемые клапаны, которые представлены на рынке, подключаются на основе одной схемы. Наиболее часто краны-смесители используются в системах водоснабжения. В качестве главной их цели выступает снижение риска возникновения обратного потока. Между потоками холодной и горячей воды неизбежно будет возникать перепад давления. Он может стать причиной возникновения обратного потока. Если же вы установите клапан, то с такой проблемой не столкнетесь. Если речь идет о системе отопления, то подобные устройства используются исключительно в трех направлениях, а именно для стабилизации температурного режима потока теплоносителя во входящем трубопроводе котельного оборудования, для снижения подачи воды с высокой температурой от обогревательного устройства на трубопровод, а также в условиях смесительных узлов систем по типу теплый пол.

Подключение в смесительном узле

Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с распределительным коллектором, это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее балансировочного клапана. Последний вариант считается более продуктивным, так как позволяет настроить поток.

Альтернативный вариант проведения монтажных работ

Монтаж трехходового клапана Esbe может быть произведен и по другой методике. Она не предполагает использования балансировочного крана. Насос подключается ко второй линии, в конечном итоге температура выходного и входного потоков уравнивается. Кран с термостатом находится в системах с одним контуром. Максимально простой пример подобных систем — это теплые полы в маленьких комнатах. В данном случае не всегда оправданно создание смесительного узла с большими габаритами. Лучше всего будет произвести подключение системы теплого пола с помощью одного контура. Если вы задумались о том, как подключить трехходовой клапан Esbe с электроприводом, то его можно расположить на обратке, по которой курсирует остывшая вода. При этом термостат приведет к движению запорной арматуры, сечение будет увеличено, а поток окажется открыт. Как только труба будет нагрета, термодатчик определит это и уменьшит поток.

Монтаж клапана для котла отопления

Этот вопрос, как утверждают профессионалы, необходимо рассматривать отдельно. Главная задача монтажа заключается в исключении поступления холодного потока воды на входящий трубопровод, который подключен к отопительному оборудованию. Если не учесть это требование, то на трубах будет возникать конденсат, температурные перепады приведут к деформации в точках стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с малой течью, тогда как в худшем систему будет необходимо полностью менять. Для того чтобы не понадобился ремонт трехходового клапана Esbe, важно подключить запорную арматуру к котлу, который характеризуется перепадами температур в процессе эксплуатации. Если установить смесительный клапан, то вы сможете добиться того, что на вход оборудования не поступает вода, температура которой ниже 50 градусов. Перепад температур значительно уменьшаются, негативное воздействие холода снижается. Специалисты советуют дополнять системы, которые обустроены с использованием пластиковых трубопроводов, смесительными клапанами. В этом случае задачей выступает исключение попадания в трубопровод воды с высокой температурой. Несмотря на то что полимеры обладают множеством преимуществ, они достаточно плохо справляются с частыми перепадами температур, которые могут оказаться выше рабочих.

При воздействии таких условий система трубопровода достаточно скоро выходит из строя. Специалисты советуют выбирать продукцию компании Esbe. Трехходовой клапан, инструкция по установке которого представлена в статье, изготавливается уже давно данной фирмой. Если использовать этот элемент, то вы сможете обеспечить температурные показатели в пределах от 75 до 85 градусов, которые являются рекомендованными специалистами. Монтаж клапана позволяет справиться со многими проблемами, однако модель обязательно должна быть подобрана в соответствии с характеристиками сети, а также обладать достаточно большим проходом.

Особенности регулировки

Приобретая продукцию компании Esbe — трехходовой клапан, инструкция по установке и регулировке которого представлена в статье, — вы должны помнить о том, что с помощью данного устройства удается добиться подмешивания остывшей воды из обратки в подачу. Для качественного регулирования самостоятельно в систему устанавливается не только трехходовой, но и четырехходовой клапан, который должен присутствовать в системе отопления. Его располагают непосредственно перед контуром теплого пола. Рукоятка позволяет открывать байпас, при этом циркуляционные насосы и оборудование затягивают остывший теплоноситель из обратки, где она смешивается с горячей водой. Для того чтобы регулировка была произведена максимально эффективно, следует разобраться, что происходит при определенных положениях ручки. Последнюю можно установить в положение перекрытия байпаса, при этом горячий теплоноситель будет поступать в трубу системы отопления теплого пола. Что касается режима, при котором подача перекрывается, вода поступает в бак и курсирует по малому кругу. Третье положение позволяет подпитывать подачу из системы обратки, не перекрывая полноценного цикла прохождения воды по всему контуру.

Заключение

Специалисты в последнее время все чаще рекомендуют приобретать товары марки Esbe. Трехходовой клапан, инструкция, электросхема которого представлены в статье, как раз является тому примером. Он может выступить незаменимым элементом системы отопления и частью котельного оборудования, однако важно правильно подобрать модель и произвести установку, соблюдая технологию.
