Клапан водопроводный – что это такое, виды, устройство и принцип работы, установка своими руками

для чего нужен, как установить

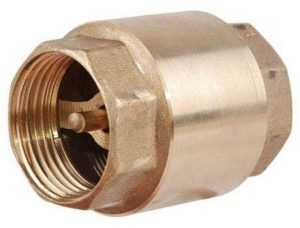

Обратный клапан на воду — это элемент защиты трубопровода, обеспечивающий передвижение воды в определенном направлении, без возможности обратного перетока. На корпусе обратного клапана отлита стрелка, указывающая направление водного потока.

Для чего необходим обратный клапан водопровода

В загородном доме система ГВС и холодного водоснабжения подключается к автономному источнику воды – скважине, колодцу или неглубокому роднику. Но даже с глубины 4-10 метров воду необходимо доставить в дом без потерь, при этом длина водопровода может быть разной. Если погружной или глубинный насос работает постоянно, то проблем с доставкой воды в трубы или накопительный резервуар в нужном направлении не будет, но, как только насос отключится, вода не только перестанет поступать в трубы – она сольется обратно в скважину.

При большой длине труб каждое включение насоса будет сопровождаться значительной временной паузой, необходимой для нового заполнения трубопровода водой. Вот для чего нужен клапан – он ускоряет новый запуск системы водоснабжения, не позволяя воздуху заполнить трубопровод любой длины.

Поэтому в водоснабжение обратный клапан устанавливается в обязательном порядке, чтобы обеспечить движение воды только в одну сторону – при изменении направления потока запорное устройство блокирует водовод, и вода остается в трубах.

Где устанавливается обратный клапан

Запорная арматура водопровода стандартно ставится на резьбовое соединение рядом с водозабором – на поверхности или рядом с погружным насосом. Диаметр механизма должен соответствовать диаметру водовода. Так как обратный клапан в системе одоснабжения расположен рядом с грунтом дна источника воды, то на него необходимо установить сетчатый фильтр грубой очистки.

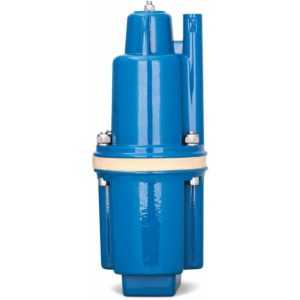

Если устройство устанавливается на центробежный погружной или глубинный мембранный насос в системе водоснабжения, то оно должно крепиться на патрубке или на шланге для более удобного размещения в скважине. Если запорный механизм устанавливается в схему с поверхностным насосом, то крепить его можно и на поверхности, обойдясь без грубого фильтра, но если установка обратных клапанов в автономном водопроводе с погружным центробежным насосом неизбежна, то после насоса рекомендуется врезать другой фильтр — герметичный проточный.

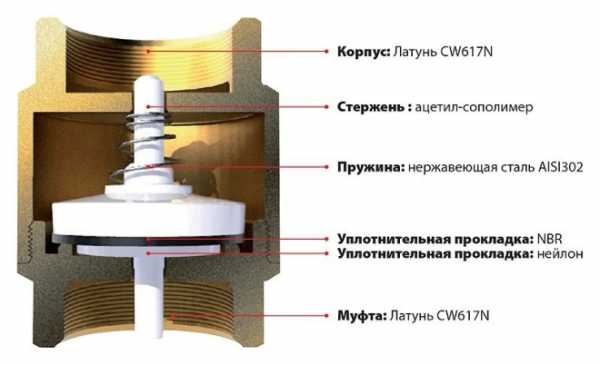

Как устроен механизм

Корпус клапана сделан металлическим цилиндрическим, из латуни или бронзы. В корпусе отлита полая камера, которую перекрывает прокладка. Плотно закрытый механизм в системе водоснабжения не пропускает воду благодаря пластиковой или резиновой прокладке, которая поджимается стальной пружиной.

Корпуса новых сантехнических устройств обратного хода делаются сборными, внутри устанавливаются клапанные группы и пружины, которые доступны для ремонта или замены посредством разборки корпуса. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус собирается на резьбовое соединение, а схема водоснабжения в нужном направлении определяется по стрелке. Для ХВС корпуса имеют Ø 50-300 мм, для ГВС, где давление воды больше – 50-110 мм.

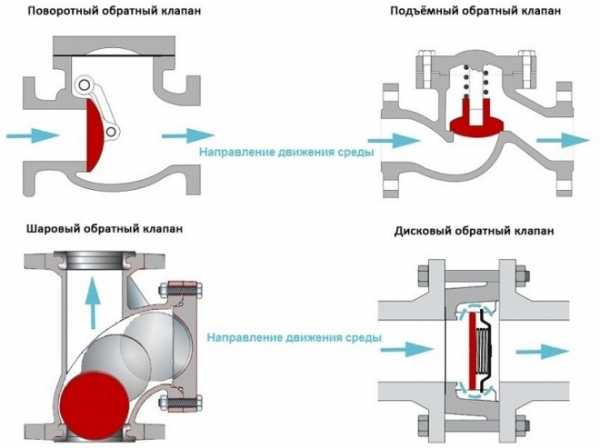

Разновидности устройств

Конструктивно бывают не только клапаны, но и затворы. Клапаны оснащены дисковой задвижкой, затворы — золотником с пружиной и уплотнителем. Механизмы с задвижками могут быть ударными и безударными.

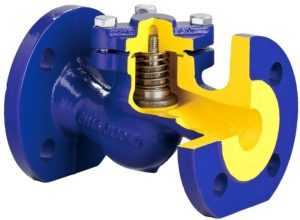

1. В загородных домах для повышения надежности устанавливают подъемный обратный механизм, который может держать столб воды до нескольких десятков метров.



2. Обратный клапан шарового исполнения оснащен запорным конусообразным шаром, который перекрывает воду.

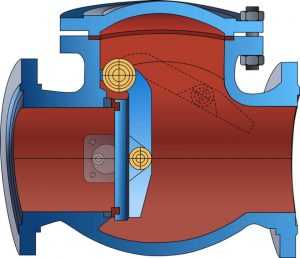

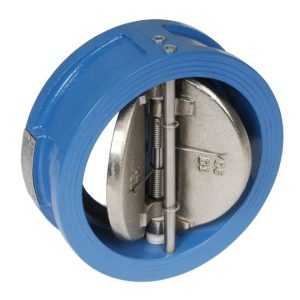

3. Обратный механизм с поворотной пластиной блокирует поток воды перемещением пластины при смене направления потока воды

Обычно при утечке на клапане его не ремонтируют, а заменяют на новый, так как стоимость нового изделия сопоставима со стоимостью ремонта старого.

Но увеличить время эксплуатации устройства обратного хода можно установкой фильтра или системы фильтров. Даже обычного сетчатого фильтра хватит для кратного увеличения срока службы устройства.

gidpotrubam.ru

на трубу, устройство, ремонт, размеры

Вентиль для воды представляет собой особый вид водопроводной арматуры, который используется в качестве регулирующего и запорного устройства. Такой вентиль обеспечивает прекращение движения потока жидкости за счет специального запорного элемента. Он имеет подвижный механизм, так называемый шпиндель, ввинчиваемый в резьбу гайки на крышке.

Вентиль для воды используется в качестве запорной арматуры.

Запорный элемент можно устанавливать в любом положении благодаря резьбе, причем самопроизвольное движение вентиля под воздействием силы давления воды просто невозможно. Это свойство применяется не только для прекращения тока рабочей среды, но и контроля давления потока.

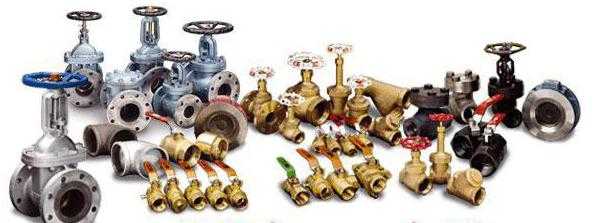

Сегодня применяются различные типы водопроводных вентилей, которые можно разделить на несколько отдельных групп: прямоточный, угловой, проходной. Также разделяют их и по способу герметизации — на сильфонные и сальниковые, а по типу резьбы – на вентили для воды с погружной резьбой и выносной. В качестве запорного органа может применяться и специальная диафрагма — так называемая мембрана.

Все вентили отличаются такими характеристиками, как:

• возможность работы при больших перепадах давления;
• простая конструкция — они удобны в эксплуатации и не требовательны в уходе;
• рабочий ход запорного органа небольшой, что создает дополнительное удобство при работе;
• масса и размеры небольшие, ставить вентили можно на любом требуемом участке всего водопровода.

Есть и запорно-регулирующие вентили для воды с профилированным золотником пробкового типа, это так называемые игольчатые вентили.

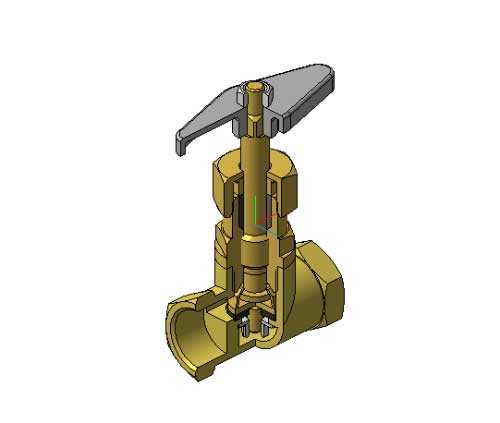

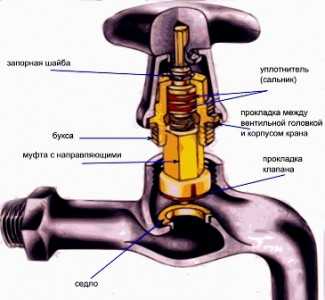

Устройство водопроводного вентиля

Устройство водопроводного вентиля.

Все вентили выпускаются в двух видах: шаровые и клапанные. Вентиль-клапаны представляют собой всем привычные запорные устройства, которые стоят в каждой ванной и используются для перекрытия воды.

Вентили эти очень удобны, они могут пропускать даже очень сильно хлорированную воду, а ремонт их заключается только в смене уплотнителей.

Шаровые более декоративны, у них есть только одна ручка, которую можно поворачивать в разные стороны. При помощи такого устройства можно регулировать напор воды, ее температуру. Делаются такие вентили из латуни, они очень легкие и прочные, имеют малые размеры, поэтому при установке практически не требуют наличия свободного пространства.

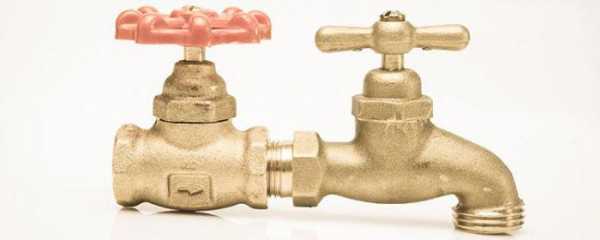

Стальные вентили отличаются по внешнему виду от латунных, вместо ручки у них имеется удобное колесо, поворачивая которое, можно регулировать поток либо прекращать его. Такие устройства отличаются от бронзовых, чугунных и латунных диапазоном рабочих температур, условным давлением.

Стальные вентили применяются в различных условиях, они очень прочны, надежны, долговечны. Делают их из нержавеющей легированной либо нелегированной стали, исполнение их фланцевое. При монтаже в водопровод вваривают выходной и входной патрубки, что гарантирует полное отсутствие протечек.

Характеристики стальных вентилей следующие:

• возможность функционирования при высоких давлениях и температурах;
• наличие простой конструкции, что облегчает ремонт;
• возможность работы в любом положении.

Стальные вентили имеют простую конструкцию, что значительно облегчают ремонт.

Вентиль для воды из нержавеющей стали используется на трубопроводах, где необходимы антикоррозийные свойства, обычно это трубопроводы больших производств, где рабочие среды довольно агрессивные.

Вентили высокого давления могут применяться для запирания и регулирования водного потока, в основном используются они в промышленности, на бойлерных. Диаметр трубопроводов, на которых эксплуатируются такие устройства, обычно составляет сто – триста миллиметров, температура потока может достигать до четырех с половиной тысяч градусов по Цельсию, а давление – до двух с половиной килограммов на сантиметр квадратный.

Такое устройство идет со специальным седлом, запорный орган имеет ходовую втулку и хвостовик, сам запорный элемент насажен на шпиндель, который можно вращать вручную либо при помощи гидравлического и электрического приводов.

Сама конструкция такого вентиля может быть различной:

• проходная для прямых участков;
• угловая для соединения двух перпендикулярных участков;
• прямоточная при невозможности снижать поток;
• смесительная для получения нужной температуры, концентрации, разжижения основной среды, поддержки качества и прочее.

Такие вентили для воды имеют малые размеры и вес, они легко монтируются, имеют надежную защиту от протечек, уплотнители могут ставиться в любом положении.

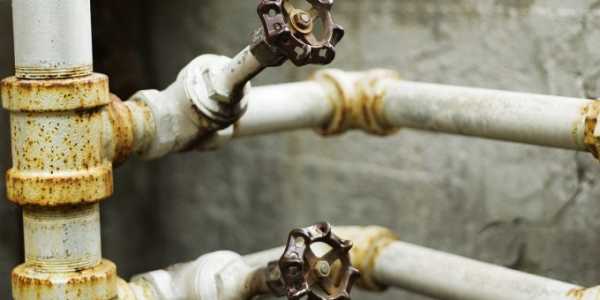

Чугунные вентили обычно используются для водопроводов многоэтажных и частных домов, для гаражей, дачных строений, оранжерей и теплиц. Такие устройства, которые обладают довольно большим весом, тем не менее отличаются следующими преимуществами:

• они очень прочны, выдерживают большие напоры воды, устойчивы к деформациям;
• монтаж отличается предельной простотой – необходимо только иметь простейшие инструменты;
• долгий срок службы, очень простое обслуживание, вероятность поломки сведена к минимуму;
• низкая стоимость.

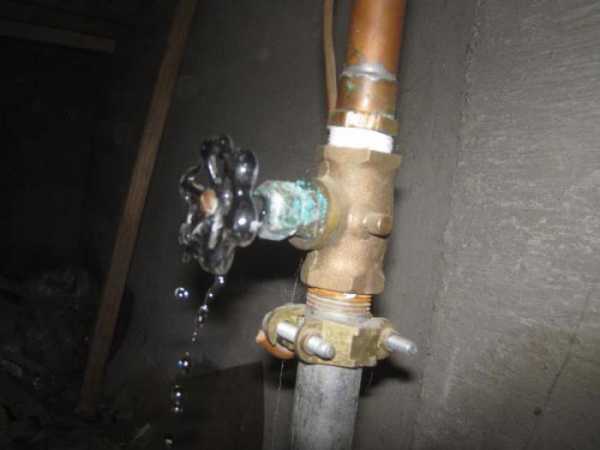

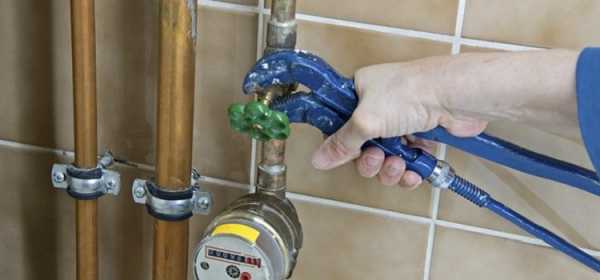

Ремонт вентиля

Вентили для воды отличаются простейшей конструкцией, поэтому поломки тут очень редки. Самая серьезная проблема – это срыв резьбы при неосторожном обращении. Также среди поломок может наблюдаться трудный поворот ручки при отсутствии смазки и регулярной чистки, покраски устройства.

Самый худший вариант – прирастание к трубе, что влечет за собой отпиливание либо срубку вентиля с куском самой трубы, часто это сопровождается сварочными работами.

В этом случае необходимо приобретать и монтировать новый вентиль, наносить резьбу на трубу. Но чтобы всего этого не произошло, вентилем для воды требуются такие же профилактические работы, как и для остальной сантехнической арматуры. Тогда поломки можно предотвратить заранее или вообще свести к минимуму.

Схема монтажа водопроводного вентиля.

Ремонт вентиля обычно у неподготовленного человека вызывает затруднения, которые связаны не со сложностью процесса, а с незнанием его устройства и конструктивных особенностей. Главное – помнить, что повредить неосторожными действиями вентиль довольно тяжело, у него нет керамических, очень хрупких хромированных частей внутри, то есть при ремонте можно не опасаться, что неосторожное движение сломает части устройства.

А вот разбирать вентиль при помощи обычных плоскогубцев не рекомендуется, так как сорвать резьбу при этом можно очень легко, что повлечет за собой смену всего вентиля. Если нет разводного либо гаечного ключа, то лучше к ремонту не приступать (если необходима разборка).

Покраска и устранение засоров

Часто вентиль для воды нуждается в покраске, что является отличным поводом почистить его и проверить. Необходимо полностью счистить краску, осмотреть поверхность устройства, прогрунтовать металл олифой. Следует помнить, что полный съем вентиля влечет за собой обязательное отключение воды на стояке, поэтому если есть возможность осуществить ремонт без отключения, пренебрегать этим не следует.

Часто требуется устранить засоры, которые мешают потоку воды проходить с нормальным напором. Серьезные засоры требуют полного съема вентиля, но незначительные можно устранить простым способом даже без специальных инструментов. Сделать это можно таким образом: надо открыть все краны в квартире, включая кран на сливном бачке. После этого несколько раз открыть-закрыть вентиль. Давление сильно поднимется, небольшой засор просто вымоет струей воды самостоятельно.

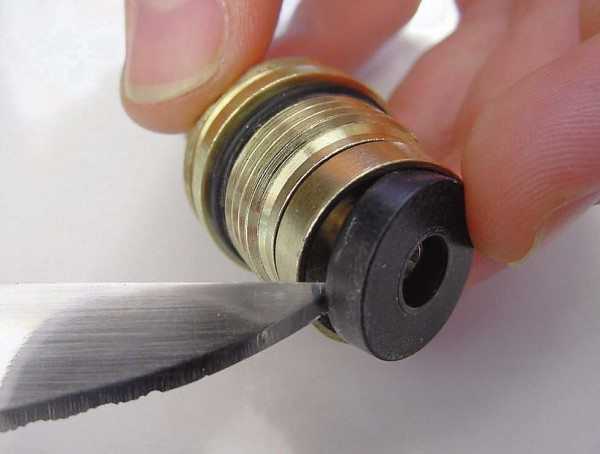

Вентиль для воды часто требует замены прокладок и сальника, что очень схоже с аналогичным ремонтом традиционных кранов. Для этого необходимо перекрыть воду на стояке, осторожно разобрать устройство и сменить прокладку на новую. Сама прокладка очень схожа с материалом для крана, но она более плотная и прочная, так как выдерживает большие нагрузки.

Рекомендуется под прокладку ставить фибру, теплостойкую резину либо паронит, так как от высоких температур (для водопровода с горячей водой) сильно ухудшаются свойства самой резиновой прокладки. Замена может понадобиться и для шпинделя, и для штока, не забудьте смазать ручку для перекрытия потока воды, проверить герметичность крепления вентиля.

Что ж, мы рассмотрели основные варианты ремонта. А теперь вам решать: вызывать мастера или проводить сантехнические работы самостоятельно.

experttrub.ru

Вентиль водопроводный. Конструктивные особенности и применение. Виды

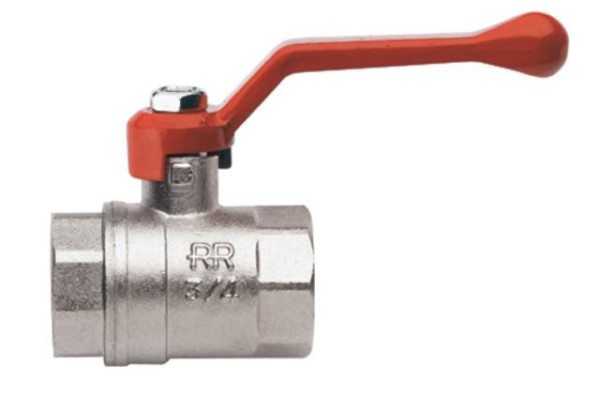

Шаровый вентиль относится к классу запорных устройств ручного типа. Он нашёл применение в отопительных, водопроводных, газовых системах и в нефтедобывающей отрасли. Надёжность и удобство конструкции подобных деталей обусловило то, что они прекрасно заменяют клиновые задвижки, а также конические и цилиндрические краны. Основное их предназначение – обеспечение возможности регулирования или полного перекрытия движения жидких либо газообразных сред.

Шаровый вентиль — это современная, удобная и надежная конструкция, применяемая в разных видах трубопроводов

Конструкция и применение

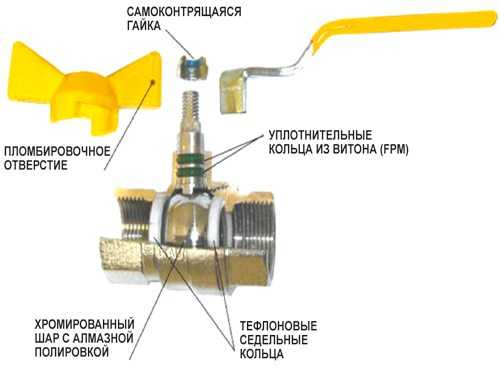

Шаровым называют вентиль (кран), затвор которого имеет сферическую поверхность. Его конструкция включает следующие элементы:

• корпус. Он может быть цельным (изготавливается с помощью сварки) или разборным. Вентили первого типа ремонту не подлежат. Разборные устройства ремонтопригодны. Но в сравнении с цельносварными шаровыми вентилями для воды они имеют больший вес, более сложную конструкцию и большую стоимость;
• шар. Выпускается данный элемент в двух исполнениях – плавающем и фиксированном. Его проходное отверстие может иметь сечение, меньшее или равное номинальному диаметру крана;
• подвижный шпиндель. С его помощью поворачивается запирающая деталь;
• съёмную ручку;
• торцевые фторопластовые кольца. Они обеспечивают уплотнение между корпусом и полированным шаром. Кольца из фторопласта характеризуются на порядок меньшим истиранием, чем резиновые уплотнители. Благодаря такому устройству вентиля водопроводного протечки жидкости практически исключены.

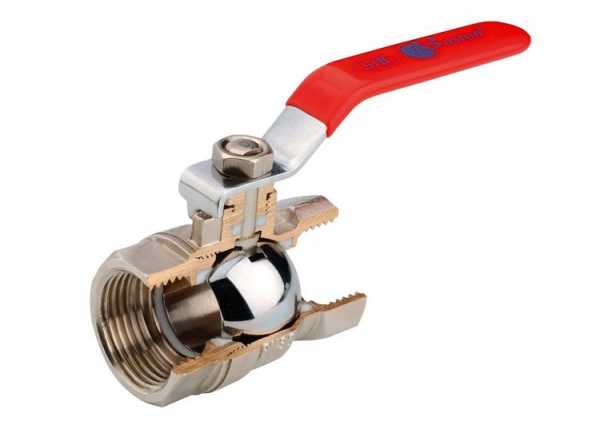

Внутри вентиля расположен металлический шар, который и отвечает за регулировку и перекрытие потока воды

В стальном шаровом затворе, расположенном в корпусе крана, имеется отверстие, ось которого ориентирована параллельно направлению потока. Жёсткое крепление штока и шара формирует ось вращения, которая располагается перпендикулярно направлению движения воды. При совпадении осей отверстия в шаре и потока жидкости, кран откроется. Если же повернуть шток вентиля на 90 градусов, направление осей станет перпендикулярным друг другу. В результате этого действия поток перекроется.

Сфера применения и основные характеристики шарового водопроводного вентиля регламентируются ГОСТом 9702 87. Данное устройство используется в системах транспортировки жидкостей на промышленном и бытовом уровне. Устанавливаются такие устройства на любые — пластиковые, стальные, медные и прочие трубы.

Важно! Применять его как запорно-регулирующую арматуру допускается в системах, диаметр которых колеблется в диапазоне 10 ≤ D≤ 13 миллиметров при рабочем давлении, не превышающем отметку 2500 кг/см².

Высокая герметичность и минимальные гидравлические потери, фиксируемые при полностью открытом кране, позволяют использовать шаровые вентили для транспортировки пара, а также газов в жидком агрегатном состоянии. Из самых эффективных модификаций таких устройств, работающих с газовой средой, эксперты выделяют равнопроходные краны импортного или отечественного производства с номинальным диаметром до 50 миллиметров, оснащенных автоматом аварийного закрытия.

Виды, их преимущества и недостатки

Классификация вентилей для воды осуществляется по нескольким критериям, основным из которых является конструктивное исполнение.

Вентили бывают самой разной формы, что позволяет устанавливать их в разных частях водопроводной системы

На его основании эти детали подразделяются на:

• прямоточные;
• проходные;
• смесительные;
• угловые.

Сфера применения смесительных кранов – смешивание жидкостей, например, двух потоков воды различной температуры. Современная промышленность впускает также специальные виды вентилей, предназначенных для эксплуатации в нестандартных условиях. Таковыми могут быть очень высокие температуры или нетипичные рабочие среды.

Если же принимать во внимание выполняемые функции, то такие детали бывают:

• запорными;
• запорно-регулирующими;
• специального назначения.

Например, устройство водопроводного вентиля – американка позволяет успешно использовать его в качестве традиционного сгона с прямой и обратной резьбой, в конструкцию которого входит муфта с контргайкой.

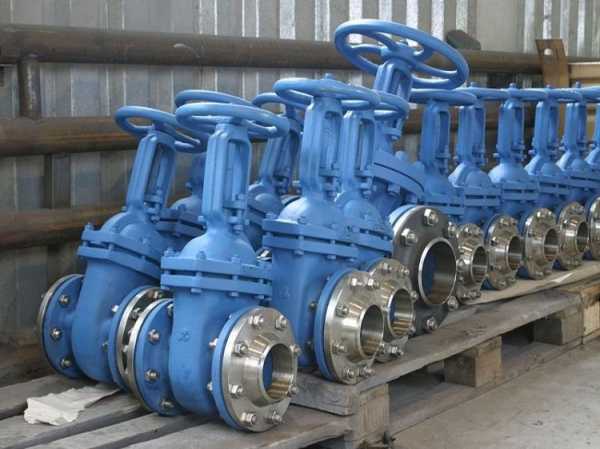

Для промышленных трубопроводов выпускаются вентили особых размеров и типов

По пропускной способности шаровые (вентили подразделяются на полнопроходные, неполнопроходные и стандартные. Значение данного параметра вычисляется по формуле:

ТА=S_o/D_т ., где

TA – пропускная способность, Sо – сечение отверстия в шаре вентиля, Dт- диаметр трубы.

У стандартного устройства TA составляет 0,7-0,8, у неполнопроходного – 0,4…0,5, у полнопроходного TA колеблется в пределах от 0,9 до 1,0. Установка неполнопроходного вентиля для воды выполняется в трубопроводах с небольшим расходом рабочей среды. Изготавливаются такие детали из стали, чугуна, бронзы, латуни полиэтилена и даже из титана.

К достоинствам водопроводного шарового вентиля можно отнести:

• надёжность и долговечность;
• компактность конструкции;
• удобство управления;
• минимальные потери воды;
• отсутствие застойных зон и завихрений;
• высокая герметичность;
• минимальная степень износа при активной амортизации.

Перекрыть подачу носителя при помощи шарового крана можно одним коротким движением ручки

Недостатков очень немного. Один из них — если механизм выйдет из строя, отремонтировать его не удастся.

Производители не рекомендуют использовать шаровые вентили для регулировки потока воды, а только для полного открытия или перекрытия прохода.

Важно! Невыполнение данного условия вызовет быструю разгерметизацию устройства.

Особенности устройства

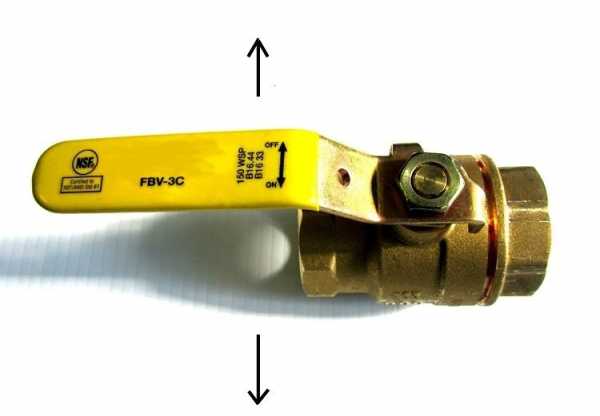

Шаровые краны открываются и закрываются поворотом ручки вправо-влево. В устройстве смесительного типа это может выполняться движением вверх-вниз. Такие конструкции не содержат множество движущихся поворотных деталей, что обеспечивает минимальный риск возникновения протечки.

В промышленном производстве с успехом используются фланцевые шаровые вентили. Они настолько надёжны, что могут устанавливаться на ответственном оборудовании, например, в нефтедобывающей отрасли. А муфтовый водопроводный шаровой кран применяется и в отопительной системе ЖКХ для транспортировки горячей воды. Но с одной оговоркой: в теплоносителе недопустимо наличие абразивных частиц.

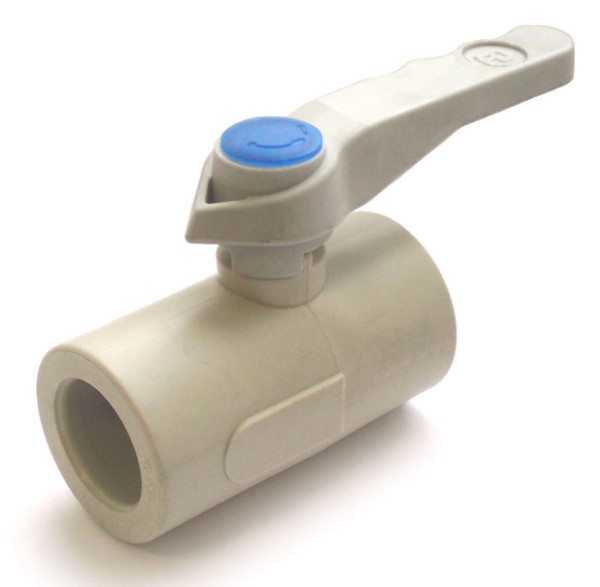

Самая простая конструкция характерна бытовым шаровым кранам для холодной воды. Диаметр отверстия в шаре полнопроходного устройства должен быть примерно равен сечению трубы. Отопительные системы нуждаются в использовании специального приспособления для удаления из них воздуха. С этой целью устанавливаются так называемые краны Маевского, оснащённые клапаном. Ручка, вращающая шаровое устройство, в них бывает двойной («баттерфляй») либо имеет вид одинарного рычага.

На рынке также можно найти водопроводные шаровые вентили, с помощью которых монтируется бытовая техника типа посудомоечных машин. Их отвод оснащён фильтром. Такое техническое решение предотвращает попадание абразивных частиц внутрь дорогого импортного оборудования, рассчитанного на воду с высокой степенью очистки.

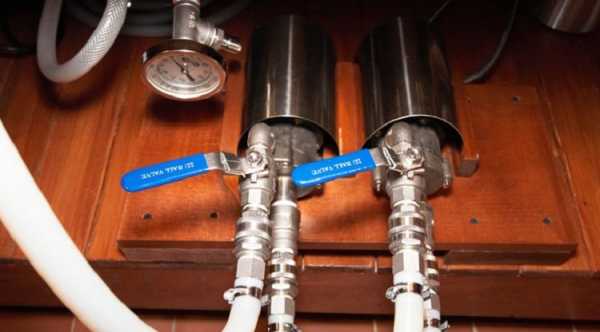

Вентили шарового типа устанавливают для перекрытия подачи воды в стиральные, посудомоечные машины, бойлеры

Нельзя обойти вниманием и современные водопроводные финские смесители. Их шаровоймеханизм обеспечивает регулировку силы напора и температуру воды одним простым движением. Удобство достигается за счёт более сложного внутреннего устройства. Хоть стоят они дороже, многие наши соотечественники отдают предпочтение именно им.

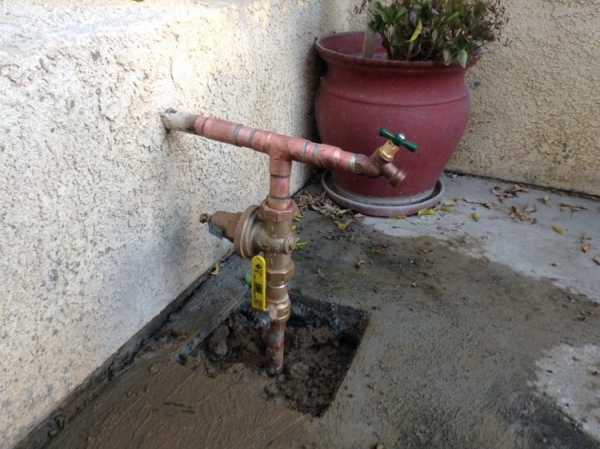

Монтаж вентиля

Правильная установка шарового вентиля обеспечит безопасную работу и продлит срок его службы. Процесс его монтажа ничем не отличается от установки резьбового фитинга. Однако здесь существуют свои нюансы. Опытные домашних дел мастера рекомендуют:

• выбрать удобное место для работы крана. Ничто не должно мешать поворотам рычага-ручки;
• при замене, сняв старый кран, очистите резьбу ото льна и попытайтесь накрутить новый. Часто встречается, что 2-3 витка просто сгнивают. Если это произошло, дорежьте резьбу;
• прежде, чем намотать лён, необходимо убедиться, что кран накручивается без него на 4-5 оборота. Приступать к монтажу вентиля можно только при выполнении данного условия;
• установку необходимо выполнять с учётом направления потока воды. Оно указано на корпусе этой детали.

Важно! Чтобы исключить протечки необходимо обеспечить, чтобы вентиль накручивался не меньше, чем на 4 витка.

В заключение необходимо отметить, что на современном рынке представлен широкий ассортимент водопроводных шаровых вентилей. Поэтому подобрать устройство, позволяющее оптимальным образом решить поставленную задачу, не составит никакой сложности.

trubamaster.ru

Что такое вентиль водопроводный? Устройство, чертеж и схема подключения

Для изменения расхода перемещаемых сред до полной остановки применяется запорно-регулирующая арматура. Вентиль водопроводный для воды отличается следующими свойствами:

• простота конструкции и эксплуатации;
• применение при больших перепадах давления;
• небольшие размеры и вес;
• возможность установки на любом участке трубопровода;
• небольшой ход затвора обеспечивает удобное обслуживание.

Типы вентилей

Запорно-регулирующая арматура классифицируется по трем признакам:

• форма корпуса;
• вид запорной части;
• способ монтажа в системе.

По форме корпуса вентили бывают следующими:

• прямоточные — поток перекрывается седлом вентиля в поперечном направлении;
• угловые — запорный элемент перемещается навстречу движению среды;
• смесительные — для получения заданной температуры воды.

Запорный элемент различается по конструкции:

1. Шаровый — сквозная сфера в прямоточном корпусе. При совмещении продольных осей отверстия и корпуса движение потока полностью открывается. Поворот в перпендикулярном направлении на 100% перекрывает течение жидкости. Вентиль выполняет функцию только запорного элемента, а для регулирования он не подходит. Применение устройства связано с его высокой надежностью, быстротой перекрытия потока и компактностью. В нем практически ничего не ломается, поскольку деталей очень мало.
2. Клапанный — с запором, связанным с резьбовым штоком, ввинчиваемым в посадочную гайку. Узел применяется для регулирования расхода и для полного перекрытия потока (в крайнем нижнем положении).
3. Игольчатый — конический поршень с регулированием потока жидкости под высоким давлением (около 220 Бар).

Материалы вентилей:

Новые материалы также применяются для изготовления вентилей. Корпус из полипропилена делает устройство долговечным и одновременно дешевым. Фторопластовые покрытия позволяют повысить стойкость к коррозии и воздействию агрессивной среды.

Различие между вентилем и краном

Водопроводные краны и вентили различаются, хотя их часто отождествляют. Последний устанавливается между стыками двух труб, образуя линию. Кран включает в себя непосредственно вентиль и излив, через который вода вытекает наружу.

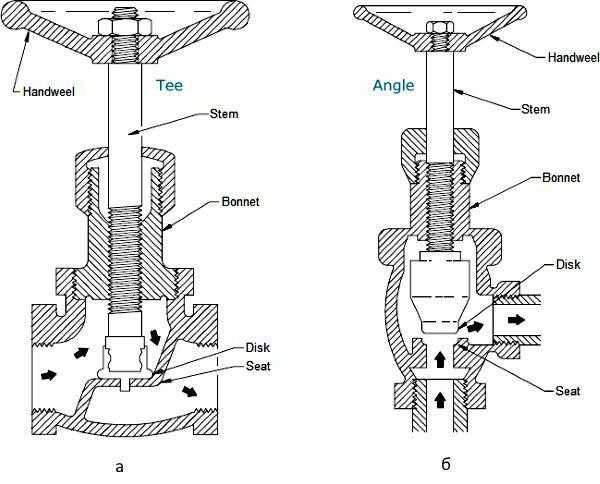

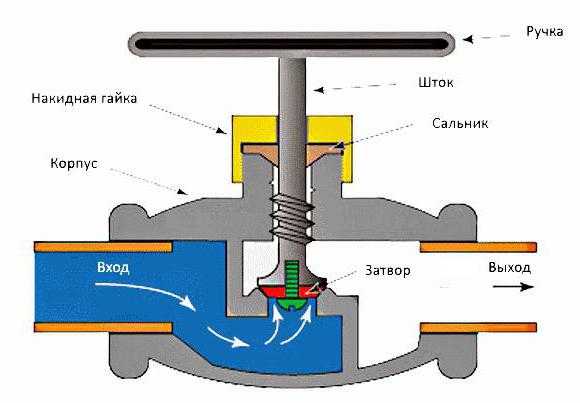

Устройство и работа клапанного вентиля

Самым важным рабочим органом вентиля является седло с затвором, перемещаемым вручную шпинделем. Клапанный вентиль водопроводный, устройство которого приведено ниже, содержит резьбу в корпусе и на штоке, обладающую свойством торможения. В результате диск затвора плотно прижимается к седлу, перекрывая поток, когда вентиль закрыт. В открытом состоянии проходное сечение остается неизменным при движении потока воды.

Обычно в корпусе резьба не делается, поскольку она быстро изнашивается. Для этого к нему крепят ходовую гайку, внутрь которой вворачивается шпиндель. Тогда вместо изношенного узла можно установить другой, а корпус при этом сохранится. Все детали взаимозаменяемы на вентиль водопроводный (ГОСТ 12.2.063-81, ГОСТ 5761-74).

Вентиль открывается вращением ручки. При этом шпиндель поступательно перемещается, освобождая проход для жидкости. Если вращение производить в обратном направлении, вентиль закроется.

Соединение устройства с трубопроводом производится через входной и выходной патрубки. Между собой их можно различать наличием стрелки, указывающей направление потока.

Угловые вентили

Для перпендикулярного изменения направления передачи жидкости с возможностями перекрытия и регулировки применяется угловой вентиль водопроводный (чертеж ниже: а — проходной; б — угловой).

Перпендикулярное расположение входного и выходного патрубков определяет назначение вентиля для трубопроводов, изменяющих направление на 90^о. Принцип его работы тот же самый, что и у проходного. Ход затвора производится соосно с входным патрубком.

Сфера применения угловых вентилей:

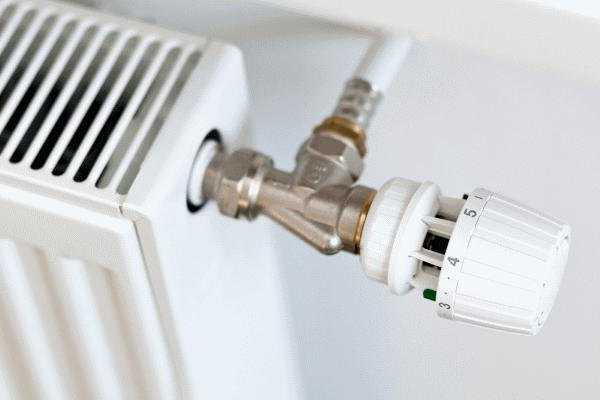

1. При подводе труб к отопительному радиатору, когда его перекрывает или регулирует расход теплоносителя вентиль водопроводный (фото см. ниже). Модели из высокотемпературного полипропилена удобнее и дешевле латунных при соединении с пластиковыми трубами.
2. Предотвращение вибрации и раскачки трубопроводов.
3. Снижение скорости потока жидкости без высокочастотного шума.
4. В противопожарных водопроводах при эксплуатации в любых положениях.
5. Упрощение монтажа труб за счет снижения расхода фурнитуры.

Устройство и принцип действия шарового вентиля

Основным рабочим органом вентиля является шар со сквозным отверстием. При положении ручки вдоль трубы кран открыт. Если ее повернуть перпендикулярно трубе, он закроется. Отверстие в шаре может быть круглым, квадратным, в виде трапеции или овала. В вентилях небольшого диаметра кран выполнен плавающим, а для крупногабаритных устройств его делают на специальных опорах. Высокая герметичность затвора обеспечивается эластичным уплотнителем. Это позволяет устанавливать данный тип моделей на газопроводах.

Вентиль водопроводный шаровый работает в двух крайних положениях при повороте на 90^о, когда он полностью открыт или закрыт. Попытка регулирования расхода приведет к быстрому износу уплотнения.

Шаровые вентили имеют более широкие возможности присоединения патрубков при монтаже систем водоснабжения:

• проходные;
• угловые;
• с тремя и более отводами с целью перенаправления транспортируемых потоков.

Соединения с трубами делаются штуцерными, фланцевыми и приварными. Последний вариант позволяет стационарно установить вентиль водопроводный в систему.

Вентили-смесители для душа

Устройство выполняется однорычажным шаровым или в виде двух клапанных вентилей. В комплект входят сменная душевая головка с присоединенным гибким шлангом и изливом в ванну. Смеситель выполняют скрытым, выводя наружу только вентили управления температурой воды.

Классическим вариантом является двухвентильный аксессуар с ручной настройкой температуры. Холодная и горячая вода смешиваются в специальной камере, а затем поступают в шланг душа или на излив. Основными элементами прибора являются две кран-буксы со сменными прокладками.

Становится популярным однорычажное устройство с удобной регулировкой воды. Основным элементом смесителя является сменный картридж. При выходе из строя он легко снимается и заменяется новым.

Со встроенным термостатом упрощается регулировка. Он настраивается предварительно, что гарантирует выход воды с заданной температурой. Для этого в корпусе находится термостатический элемент, распределяющий потоки. Единственным недостатком таких моделей является высокая цена.

Монтаж

Вентили небольшого диаметра устанавливаются на резьбу (до 60 мм). На трубе имеется сгон, соединение уплотняется пенькой или фторопластовой пленкой. Намотка производится в направлении закручивания резьбы. За счет этого создается плотное соединение, способное выдержать высокое давление.

Труба большого диаметра соединяется фланцем с шайбой прямоточного или углового вентиля через уплотнительную прокладку. Стягивание их между собой производится болтами с гайками. Соединение фланца с трубой осуществляется посредством дуговой сварки.

Вентиль водопроводный: ремонт

При повреждении запорного элемента вентиля его заменяют аналогичным неизношенным или новым узлом. Для этого участок трубопровода освобождают от жидкости, перекрывая его с обеих сторон. Затем производится демонтаж запорного элемента клапанного типа. Шаровый вентиль снимается полностью рожковыми или разводными ключами. На фланцах гайки скручивают параллельно и постепенно — по 3-4 витка на каждой.

Сначала следует проверить исправность уплотнителей, которые заменяют при износе. Протечки большей частью происходят по причине деформации прокладок и при срыве резьбы при неправильной установке. Затем производится осмотр корпуса и седла. При отсутствии трещин узел собирается снова. Корпус ремонту не подлежит, если на нем появятся механические повреждения. Прирастание к трубопроводу требует его обрезки и необходимости проведения в дальнейшем сварочных работ.

В этом случае придется устанавливать вентиль водопроводный новый или отремонтированный. Неподготовленному человеку браться за сложный ремонт не стоит из-за незнания его особенностей.

Запорная арматура создает дополнительное сопротивление, поэтому в местах соединений могут образоваться засоры. Снимать вентили не всегда следует. Порой достаточно просто промыть трубопроводы, открыв все краны.

Замену сальника можно сделать аккуратно своими руками. Для этого надо перекрыть подачу воды со стояка, разобрать запорный механизм, заменить прокладки и смазать подвижные части.

Заключение

Вентиль водопроводный отличается простотой эксплуатации и не требует особого обслуживания. Каждую модель следует применять по целевому назначению. Простой ремонт вентиля можно производить своими руками, если действовать аккуратно и правильно.

fb.ru

Что такое водопроводный клапан (сантехнические задвижки)?

Водопроводный клапан

Водопроводный клапан — это устройство, используемое для управления потоком жидкости или газа через водопроводную трубу. Некоторые из этих клапанов могут быть скрыты от зрения, а другие расположены в зонах с легким доступом. Каждый тип сантехнического клапана имеет некоторую форму системы управления, которая позволяет водопроводчику или ремонтному персоналу управлять клапаном и контролировать содержимое трубы. Сантехнические клапаны играют важную роль в повседневной безопасности и эксплуатации основных систем водоснабжения и канализации, а также в случае аварийного ремонта или модификации. В сантехнике используются различные типы клапанов и задвижек, как задвижка 30лс41нж.

В зависимости от применения, водопроводный клапан может быть выполнен из металла или термопластика. Общие материалы для этих клапанов включают ПВХ, сталь или медь. Водопроводчик должен выбрать размер каждого клапана, чтобы он мог соответствовать соседним трубам, а некоторые клапаны требуют специальных соединителей, которые позволяют им совмещать трубы большего или меньшего диаметра. Размеры, характеристики и материалы водопроводного клапана обычно регулируются местными строительными нормами в большинстве районов. В сантехнических работах часто применяется задвижка 30с41нж

Сантехники соединяют трубы и клапаны с использованием различных методов. Многие из этих водопроводных принадлежностей снабжены резьбовыми концами, которые позволяют скручивать их вместе, образуя плотную связь. Некоторые клапаны с высоким давлением или силой могут быть спроектированы с фланцами на концах, которые позволяют пользователю закручивать болты для более безопасного соединения. Другие могут потребовать сварки для обеспечения водонепроницаемого уплотнения.

Описания различных типов клапанов, используемых при проектировании систем водопровода.

Запорный клапан представляет собой один из наиболее распространенных типов водопроводных клапанов. Он состоит из тонкого металлического лоскута, примерно такого же диаметра, как и труба. Используя колесо, расположенное за пределами трубы, пользователи могут вращать заслонку, чтобы покрыть всю внутреннюю часть трубы и заблокировать поток воды. Вращая колесо управления противоположным образом, пользователи могут открыть клапан и позволять воде или газу свободно течь.

Шаровые краны также широко используются в основных системах водопровода. Эти устройства включают ручку или аналогичное рабочее устройство на внешней стороне трубы. Когда ручка поворачивается, она заставляет металлический шар вдвигаться в трубу, чтобы блокировать или разблокировать поток воды или газа. Этот тип устройства часто называют кварцевым водопроводным клапаном.

Многие клапаны содержат дополнительные устройства, которые выполняют специальные функции для управления и регулирования потоком. Например, обратный клапан не только контролирует, сколько жидкости протекает через трубу, но и поддерживает движение жидкости только в одном направлении. Этот тип клапана обычно используется в канализационных системах, чтобы предотвратить повторное проникновение неочищенных сточных вод в здание. Другие специальные клапаны включают устройства для снижения давления в трубах, содержащих пар или летучие материалы.

Еще по теме:

• Детские пластиковые стулья

  Дети редко, если вообще когда-либо, легко одеваются на мебель, поэтому, выбирая детские пластиковые стулья для…

• Европейская сталь

  Листовой прокат, отличающийся повышенным уровнем качества и предназначенный для изготовления разнообразной металлургической продукции, называется европейская…

• Типы соленоидов

  Пневматический электромагнитный клапан Что такое пневматический электромагнитный клапан или соленоид? В автоматизированных промышленных системах, где…

Powered By Related Posts for WordPress

www.norma-stab.ru

видео-инструкция по монтажу своими руками, особенности шаровых изделий, для водопровода, маркировка, устройство, сборочные чертежи, цена, фото

Вентили для воды представляют собой особый вид водопроводной арматуры, которая используется в качестве запорного или регулирующего устройства. Поэтому они необходимы в каждой наружной и внутренней системе водоснабжения. Ниже мы рассмотрим, какие существуют вентили для водопровода и их особенности.

Вентиль для водопровода

Общие сведения

Как правило, данную арматуру применяют в водопроводах для перекрытия потока, однако, она может выполнять и другие функции:

• Регулировать напор потока;
• Перенаправлять поток (относится к трехходовым кранам).

Во внутренних системах запорную арматуру обычно устанавливают перед каждым сантехническим прибором, что позволяет выполнять ее ремонт или замену. Кроме того, на входе устанавливается общий кран, при помощи которого можно перекрыть водоснабжение во всей квартире или доме.

Трехходоввый вентиль

Основные различия

Рассматриваемые изделия различаются несколькими параметрами, которые необходимо учитывать при их выборе.

К этим параметрам относится:

• Тип запорной арматуры;
• Материалы, из которых выполнены изделия;
• Технические характеристики.

Обратите внимание!
Основной характеристикой арматуры является диаметр входного и выходного патрубка.
Данный параметр указан на корпусе.
К примеру, маркировка водопроводного вентиля 3 -4 означает диаметр три четверти дюйма, т.е. 1,9 см.

Виды запорного механизма

По типу запора, все водопроводные вентили и краны делятся на несколько видов:

• Вентильные;
• Шаровые;
• Пробковые.

Ниже подробней ознакомимся с особенностями всех типов этих устройств.

Устройство вентильного крана

Вентильные

Вентильные краны представляют собой привычные всем запорные механизмы. Принцип их работы основан на перекрытии прохода эластичной прокладкой, установленной на штоке. Положение штока регулируется ручкой-маховиком при помощи червячного механизма.

Таким образом, при вращении ручки, шток приподнимается, в результате чего проход для воды открывается.

Среди достоинств данного механизма можно выделить:

• Способность выдерживать высокое давление;
• Возможность управлять потоком;
• Простота управления;
• Возможность ремонта.

Наряду с достоинствами, эти изделия имеют и некоторые недостатки:

• Прокладка быстро выходит из строя, так как контактирует не только с водой, но и металлической поверхностью. Правда, заменить ее можно самостоятельно. Как правило, в комплекте к устройству имеется сборочный чертеж водопроводного вентиля, на котором показано как разобрать механизм и заменить испорченные детали.

Демонтаж прокладки буксы

• Для полного открытия или перекрытия прохода необходимо своими руками выполнить несколько оборотов маховиком, что не очень удобно.
• Механизм менее долговечный, чем другие виды арматуры.

По этим причинам в последнее время такие краны устанавливают довольно редко, только в тех случаях, когда нужно регулировать поток.

На фото — шаровый кран диаметром ¾

Совет!
Чтобы продлить срок эксплуатации прокладки, не следует прикладывать силу при закрытии прохода.

Шаровые

Шаровые водопроводные вентили в последнее время являются наиболее распространенными. Такое название они получили в результате того, что запорный механизм выполнен в виде шара со сквозным отверстием. Для перекрытия потока, шар поворачивается отверстием перпендикулярно трубопроводу.

Водопроводный шаровый вентиль обладает рядом достоинств, таких как:

• Долговечность, благодаря простоте механизма;
• Герметичность при закрытом проходе;
• Для открытия прохода нужно повернуть ручку лишь на 90 градусов;
• Доступная цена;
• Возможность использования совместно с сервоприводами и другими устройствами, которые позволяют управлять механизмом дистанционно или устанавливать его в системах автоматического перекрытия потока. (См. также статью Как выбрать смеситель: особенности.)

Схема шарового механизма

Что касается недостатков, то их немного:

• Инструкция по эксплуатации устройства подразумевает его использование только для полного перекрытия или открытия прохода, т.е. его нельзя применять для регулировки потока. В противном случае механизм быстро разгерметизируется.
• В случае выхода механизма из строя его нельзя отремонтировать.

Чаще всего в водопроводных системах применяют именно этот вид арматуры.

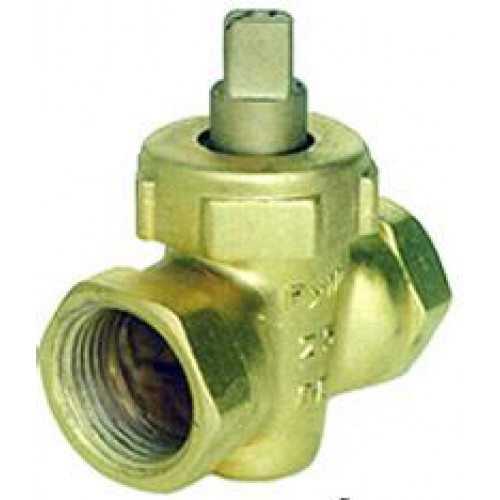

Пробковый кран

Пробковые

Устройство водопроводного вентиля пробкового типа напоминает вентильный кран, единственное, перекрытие потока осуществляется при помощи конусной пробки, которая прикреплена к штоку. При опускании штока пробка входит в отверстие и плотно перекрывает проход.

Следует отметить, что в водопроводных системах в последнее время такая арматура применяется крайне редко, так как вместо нее устанавливают более долговечные шаровые краны.

Пластиковый шаровый кран 1 2 дюйма

Материалы

Материал, из которого выполнено изделие, является важным параметром, так как от него зависит его стоимость, долговечность и внешний вид. Ниже рассмотрим особенности наиболее распространенных материалов:

Латунь и бронза	Изделия из этого материала являются наиболее дорогими, но в то же время и наиболее долговечными. Связано это с тем, что на стенках латунного или бронзового корпуса практически не оседает накипь.
Нержавеющая сталь	Арматура из нержавейки более дешевая, однако, срок ее службы меньше, так как на нержавейке сильней оседает накипь.
Пластик	Пластиковые устройства обычно устанавливают в пластиковых трубопроводах. Так как пластик не подвержен коррозии и на нем не оседает накипь, пластиковые краны являются достаточно долговечными.

Вот, собственно, и все виды водопроводной запорной арматуры, которая применяется в настоящее время.

Вывод

Как мы выяснили, каждый вид вентилей обладает своими особенностями. Поэтому для разных случаев используют разные виды арматуры. Однако, наиболее распространенными в водопроводных системах являются все же шаровые вентили.

Из видео в этой статье можно ознакомиться с некоторой дополнительной информацией по обозначенной теме.

gidroguru.com

Что такое водопроводный клапан (сантехнические задвижки)?

Водопроводный клапан

Водопроводный клапан — это устройство, используемое для управления потоком жидкости или газа через водопроводную трубу. Некоторые из этих клапанов могут быть скрыты от зрения, а другие расположены в зонах с легким доступом. Каждый тип сантехнического клапана имеет некоторую форму системы управления, которая позволяет водопроводчику или ремонтному персоналу управлять клапаном и контролировать содержимое трубы. Сантехнические клапаны играют важную роль в повседневной безопасности и эксплуатации основных систем водоснабжения и канализации, а также в случае аварийного ремонта или модификации. В сантехнике используются различные типы клапанов и задвижек, как задвижка 30лс41нж.

В зависимости от применения, водопроводный клапан может быть выполнен из металла или термопластика. Общие материалы для этих клапанов включают ПВХ, сталь или медь. Водопроводчик должен выбрать размер каждого клапана, чтобы он мог соответствовать соседним трубам, а некоторые клапаны требуют специальных соединителей, которые позволяют им совмещать трубы большего или меньшего диаметра. Размеры, характеристики и материалы водопроводного клапана обычно регулируются местными строительными нормами в большинстве районов. В сантехнических работах часто применяется задвижка 30с41нж

Сантехники соединяют трубы и клапаны с использованием различных методов. Многие из этих водопроводных принадлежностей снабжены резьбовыми концами, которые позволяют скручивать их вместе, образуя плотную связь. Некоторые клапаны с высоким давлением или силой могут быть спроектированы с фланцами на концах, которые позволяют пользователю закручивать болты для более безопасного соединения. Другие могут потребовать сварки для обеспечения водонепроницаемого уплотнения.

Описания различных типов клапанов, используемых при проектировании систем водопровода.

Запорный клапан представляет собой один из наиболее распространенных типов водопроводных клапанов. Он состоит из тонкого металлического лоскута, примерно такого же диаметра, как и труба. Используя колесо, расположенное за пределами трубы, пользователи могут вращать заслонку, чтобы покрыть всю внутреннюю часть трубы и заблокировать поток воды. Вращая колесо управления противоположным образом, пользователи могут открыть клапан и позволять воде или газу свободно течь.

Шаровые краны также широко используются в основных системах водопровода. Эти устройства включают ручку или аналогичное рабочее устройство на внешней стороне трубы. Когда ручка поворачивается, она заставляет металлический шар вдвигаться в трубу, чтобы блокировать или разблокировать поток воды или газа. Этот тип устройства часто называют кварцевым водопроводным клапаном.

Многие клапаны содержат дополнительные устройства, которые выполняют специальные функции для управления и регулирования потоком. Например, обратный клапан не только контролирует, сколько жидкости протекает через трубу, но и поддерживает движение жидкости только в одном направлении. Этот тип клапана обычно используется в канализационных системах, чтобы предотвратить повторное проникновение неочищенных сточных вод в здание. Другие специальные клапаны включают устройства для снижения давления в трубах, содержащих пар или летучие материалы.

www.norma-stab.ru
