Клапаны обратные и перекидные взрывозащищенные|Промышленная вентиляция и кондиционирование
Клапаны обратные взрывозащищенные
Серия 5.
904-58ТУ 4863-012-12444529-02
Клапаны обратные взрывозащищенные предназначены для автоматического перекрытия проходного сечения воздуховода при прекращении воздушного потока и исключают возможность движения воздуха в обратном направлении.
Клапаны обратные взрывозащищенные могут устанавливаться в вентиляционных системах, обслуживающие взрывоопасные производства, с давлением в сети до 150 кгс/м2 и скорости перемещаемой среды от 6 до 20 м/с.
Клапаны обратные могут устанавливаться как на горизонтальных, так и на вертикальных участках воздуховодов. При установке на вертикальных участках, направление движения воздуха должно быть снизу вверх.
Клапаны обратные взрывозащищенные допускаются для применения в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные газо-паровоздушные смеси всех категорий и групп по классификации ГОСТ 12.1.011, и могут устанавливаться во взрывоопасных зонах помещений, классов В-1, В-1а и В-1б по классификации ПУЭ.
Установка клапанов обратных взрывозащищенных не допускается в вентиляционных системах для перемещения взрывоопасных газо-паровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также в вентиляционных системах, перемещающих взрывоопасные пыли.
Серия 5.904-58

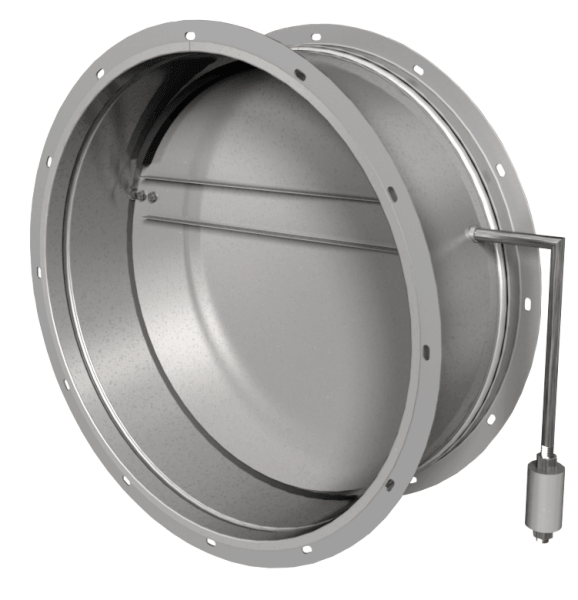

Круглого сечения
| Обозначение | Диаметр D, мм | Длина L, мм | Масса, кг |
| АЗЕ 100 | 100 | 90 | 1,0 |
| -01 | 125 | 115 | 1,5 |
| -02 | 160 | 150 | 2,0 |
| -03 | 200 | 190 | 3,0 |
| АЗЕ 101 | 250 | 235 | 5,2 |
| -01 | 315 | 300 | 7,2 |
| -02 | 355 | 340 | 9,5 |
| -03 | 400 | 385 | 11,5 |
| -04 | 450 | 435 | 13,7 |
| -05 | 500 | 485 | 16,4 |
| -06 | 560 | 545 | 19,3 |
| -07 | 630 | 615 | 27,5 |
| -08 | 710 | 695 | 34,5 |
| -09 | 800 | 785 | 43,0 |
| -10 | 900 | 885 | 58,0 |
| -11 | 1000 | 985 | 70,3 |
Серия 5.
904-58Прямоугольного сечения
| Обозначение | Длина L, мм | Масса, кг | |
| АЗЕ 102 | 150 х150 | 170 | 3,5 |
| -01 | 250 х 250 | 5,6 | |
| -02 | 300 х 300 | 6,3 | |
| АЗЕ 103 | 400 х 400 | 10,5 | |
| -01 | 500 х 500 | 13,5 | |
| -02 | 600 х 600 | 16,5 | |
| АЗЕ 104 | 800 х 800 | 180 | 30,5 |
| -01 | 1000 х1000 | 200 | 43,0 |
Клапаны обратные взрывозащищенные (искробезопасные)
По типу серии 3.904-18

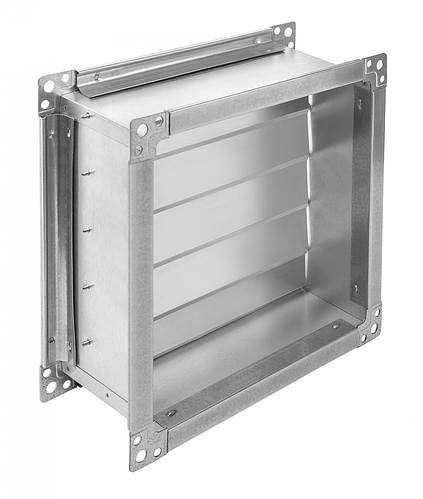

Прямоугольного сечения
| Обозначение | Сечение В х В, мм | Длинна L, мм | Кол. лопаток | Масса, кг |
| АЗЕ 025.000 | 200х200 | 202 | 1 | 8 |
| -01 | 250х250 | 254 | 9 | |
| -02 | 300х300 | 306 | 11,5 | |
| АЗЕ 026.000 | 400х400 | 265 | 2 | 14,5 |
| -01 | 500х500 | 330 | 20,6 | |
| -02 | 600х600 | 395 | 21,9 | |
| АЗЕ 027.000 | 800х800 | 378 | 4 | 47 |
| -01 | 1000х1000 | 470 | 55 |
Круглого сечения
По типу серии 3.904-18
| Обозначение | Размеры, мм | Масса, кг | |
| D | L | ||
АЗЕ. | 250 | 278 | 6,9 |
| -01 | 280 | 308 | 7,7 |
| -02 | 315 | 346 | 8,9 |
| -0,3 | 355 | 386 | 10,9 |
| -04 | 400 | 432 | 14,5 |
| -05 | 450 | 484 | 17,5 |
| -06 | 500 | 536 | 20,8 |
| -07 | 560 | 600 | 23,6 |
| -08 | 630 | 670 | 37,1 |
| -09 | 710 | 752 | 40,6 |
| -10 | 800 | 844 | 51,8 |
| -11 | 900 | 952 | 64,9 |
| -12 | 1000 | 1052 | 77,5 |
Клапаны перекидные взрывозащищенные
Серия 5.
904-58
Общие сведения
Клапаны перекидные устанавливаются только на вертикальных участках приточных воздуховодов для автоматического подключения в сеть резервного вентилятора при остановке рабочего. В помещениях высотой менее 3 м клапаны не устанавливаются.
Клапаны могут устанавливаться в вентиляционных системах взрывоопасных производств с давлением до 150 кгс/м2 и скоростью перемещаемой воздушной среды не менее 6-20 м/с.
Клапаны перекидные представляют собой корпус, в подшипниках которого на оси закреплена лопатка. При возникновении воздушного потока в полости перекрытой лопаткой она перемещается на 90°С, открывая проход воздуху и перекрывает вторую полость. Для обеспечения искрозащиты все детали, которые в процессе работы соприкасаются между собой (оси, лопатка и др.), выполнены из пары металлов – алюминий (бронза, латунь) — сталь.
Применение взрывозащищенных и искробезопасных клапанов осуществляется в соответствиями с требованиями СНиП 41-01-2003.
Условия эксплуатации
Клапаны предназначены для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями.
Вид климатического исполнения — УХЛ4 по ГОСТ 15150.
Клапаны предназначены для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011 и устанавливаются во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПУЭ.
Клапаны не допускается применять в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества, выше агрессивности воздуха, запыленностью более 100 мг/м3, содержащие липкие и волокнистые материалы.
Габаритные размеры
Клапаны перекидные взрывозащищенные
Серия 5.904-58
| Обозначение | Размеры, мм | Масса, кг | |||
| А | В | Н | L | ||
АЗЕ 105. 000 | 150 | 150 | 293 | 391 | 8,0 |
| -01 | 250 | 250 | 398 | 552 | 13,0 |
| -02 | 300 | 250 | 398 | 552 | 15,0 |
| -03 | 400 | 400 | 571 | 763 | 24,0 |
| -04 | 500 | 500 | 677 | 904 | 32,0 |
| -05 | 600 | 600 | 812 | 1064 | 47,0 |
| -06 | 800 | 800 | 1073 | 1336 | 72,0 |
| -07 | 1000 | 1000 | 1334 | 1607 | 104,0 |
LF7R — Вт
LF7R — ВтХарактеристики
- Удобная установка вертикально или горизонтально
- Бессвинцовый* литой медно-кремниевый корпус
- Легко заменяемые контрольные модули из инженерного пластика
Литература
- Брошюра — Сантехника для предотвращения обратного потока и контроля потока
- Брошюра — Сантехника для предотвращения обратного потока и регулирования потока (на испанском языке)
- Инструкции по установке — LF7, 7, LF7R, LF07S, 07S, LF7C, 7C, 7B, LFL7,L7, LFCu7, Cu7
- Прайс-лист — Ремкомплекты и запасные части для предотвращения обратного потока 9Рекламный проспект серии 0009 LF7R
- Спецификация — LF7R
Выберите модель
Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретного LF7R
Посмотреть все модели
{{# каждое значение}}
{{Отображаемое значение}}
{{/каждый}}
{{/каждый}}
{{/если}}
{{Имя}}
{{#if Upc}}СКП: {{UPC}}
{{/если}} {{#if код заказа}}Код заказа: {{Код заказа}}
{{/если}} {{#если Описание}}{{Описание}}
{{/если}}{{#if Ремкомплекты}}
Комплекты
{{#каждый ремонтный комплект}}
{{#если URL-адрес изображения}} {{еще}} {{/если}}{{Имя}}
{{#if Upc}}СКП: {{UPC}}
{{/если}} {{#if код заказа}}Код заказа: {{Код заказа}}
{{/если}} {{#если Описание}}{{Описание}}
{{/если}} {{#если функции}}- {{#каждая функция}}
- {{это}} {{/каждый}}
{{/каждый}}
{{/если}}
{{/каждый}}результаты не найдены
Загрузи больше
Найти торгового представителя
Найти оптовика/дистрибьютора
Поделитесь этим продуктом
Создайте свою спецификацию менее чем за 5 минут
Узнать больше
Информация об утверждении/сертификации
Информацию об утверждении для конкретного продукта см.
в листе технических характеристик продукта или обратитесь к представителю Watts. Для получения общей информации о любых партнерах по сертификации, указанных в спецификации, посетите веб-сайты наших партнеров по сертификации:
| АССЭ | CSA | Сертификаты FM | НСФ |
| UL | УЛК | УСК | WQA |
9D — Вт
9D — Вт Двойные обратные клапаны серии 9D с промежуточным атмосферным клапаном предотвращают попадание обратного потока горячей или холодной загрязненной воды в систему снабжения питьевой водой. Они имеют латунный корпус с внутренними частями из нержавеющей стали, встроенный сетчатый фильтр и два прочных герметичных резиновых обратных клапана. Серия 9D предназначен для работы под постоянным давлением и не представляет опасности для здоровья в небольших линиях подачи, таких как лабораторное оборудование, технологические резервуары, стерилизаторы, молочное оборудование и, в частности, в линиях питания котлов.
Минимальное рабочее давление: 25 фунтов/кв. дюйм (172 кПа), максимальное рабочее давление: 175 фунтов/кв.
