Как сделать разборный мангал. Разборные мангалы: чертежи, фото

Как сделать разборный мангал из металла, чертежи, фото,

Разборный компактный мангал — мечта каждого заядлого любителя шашлыков на природе.

Но мангалы, которые есть в продаже, обычно изготовлены из очень тонкого металла, который прогорает уже в первый сезон, а более качественные мангалы продаются по явно завышенной цене.

Поэтому проще изготовить разборный мангал своими руками по уже готовым чертежам.

Разборный мангал своими руками: чертежи.

Простой мангал без дополнительных креплений, для его изготовления не требуется сварочный аппарат.

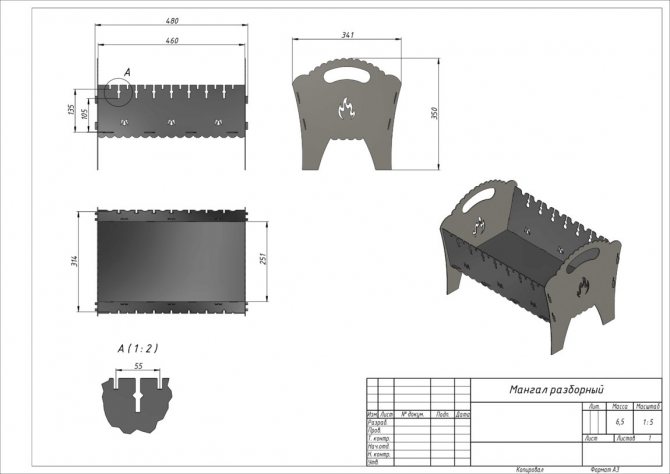

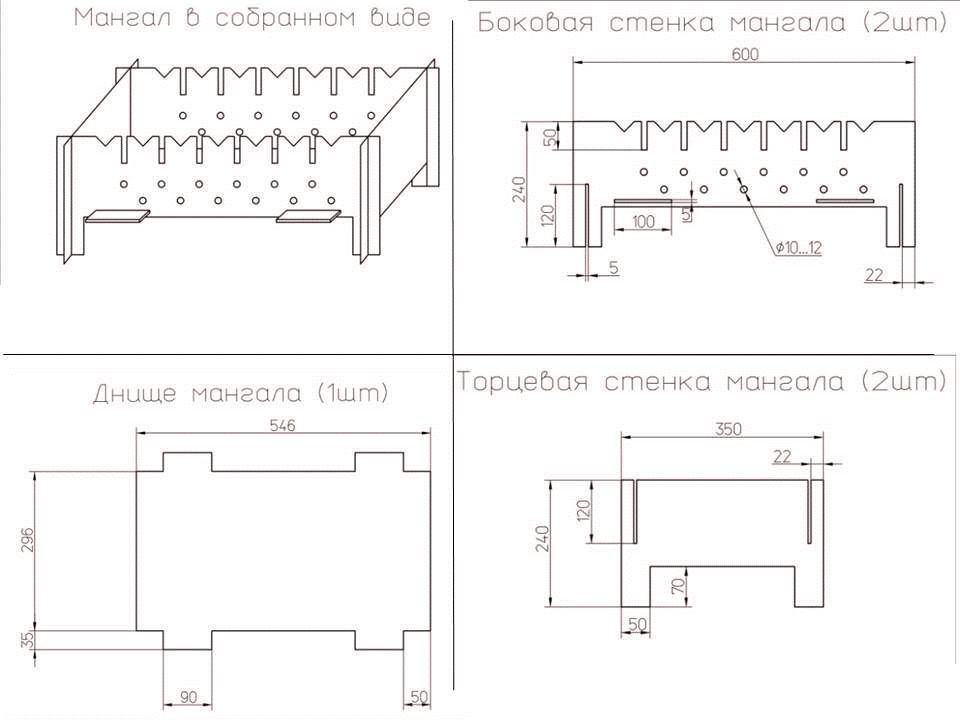

Чертежи мангала.

Какой длины и ширины сделать мангал?

Размеры мангала нужно подбирать индивидуально, на мангале должно помещаться 6 – 10 шампуров с мясом, ширина мангала должна позволять разместить на шампуре около 6 кусков мяса таким образом, чтобы кусочки мяса не касались стенок мангала.

Простой разборный мангал состоит из нескольких частей:

• Боковые стенки – 2 шт.
• Торцевые стенки с ножками– 2 шт.
• Дно.

Материалы:

• Лист стали толщиной 3 мм. (Для мангала не рекомендуется использовать металл тоньше 2 — 3 мм, если взять тоньше, то стенки мангала быстро прогорят).
• Болгарка, ножовка по металлу.
• Дрель.

 Изготовление мангала.

Берём лист металла, размечаем на нём по размерам стенки и дно мангала.

Разрезаем металл болгаркой.

Дно можно фиксировать на пазы или сделать на боковых стенках загибы на 10 — 15 мм.

Разрезаем пазы в стенках таким образом, чтобы все части короба плотно стыковались между собой.

На длинных боковых стенках короба также размечаем места под перфорацию (2 – 3 см от дна короба мангала) и сверлим несколько отверстий диаметром 10 – 15 мм.

Соединяем стенки и дно в единый короб.

Ещё несколько чережей разборных мангалов.



Для мангалов с толщиной стенки до 2 мм, желательно использовать только угли, если использовать дрова, то тонкие стенки мангала начнут постепенно прогорать и на долго мангала не хватит, максимум на 1 — 2 сезона.

Мангал должен легко и быстро складываться и раскладываться, в собранном виде мангал должен быть компактен помещаться в небольшую сумку или рюкзак и занимать мало места.

Также обратите внимание на вес собранного мангала, если он будет перевозиться в багажнике автомобиля, то вес не существенен, но для пеших прогулок на природу, тяжёлый мангал будет некомфортно нести в руках.

Готовые чертежи мангалов. Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стали (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Разборный мангал из нержавейки. Особенности изготовления мангалов из нержавейки

Отдых на природе пользуется все большей популярностью. Это является причиной растущего спроса на жаровни, без которых сложно представить полноценный отдых. Мангал из нержавейки является самым рациональным и долговечным устройством для приготовления шашлыка. Нержавейка превосходит по своим технологическим качествам даже сталь самых лучших марок.

Особенности

Иногда трудно найти в магазине устройство для приготовления шашлыков таких параметров, которые максимально устраивают. Тогда не представляет особых сложностей сделать мангала из нержавейки самостоятельно. Самый простой вариант – это модель, которую можно собирать или разбирать. Конструкция изделия должна быть сделана таким образом, чтобы на его компоновку уходило бы минимум времени.

Особенности жаровни, созданной из нержавеющей стали:

• Конструкция не подвержена коррозии.
• Материал нагревается равномерно, что благотворно сказывается на качестве шашлыка.
• Весит изделие из нержавейки немного.

Нередко домовладельцы самостоятельно проектируют и создают из нержавеющей стали мангалы по своим собственным проектам. Изделие, созданное самостоятельно, стоит намного дешевле. Но если умело сочетать творческие способности и фантазию, то можно сделать эксклюзивную модель мангала.

Преимущества и недостатки

Главный признак мангала для дачи – это компактность и небольшие габариты. Изделие должно без труда помещаться в рюкзак или багажник малолитражки. Прежде всего, следует нарисовать эскиз, чтобы понять, какие узлы и детали потребуются для его создания.

Если собрать подобный агрегат, то он будет похож на небольшой чемоданчик, толщина которого не будет превышать 5 см.

Содержимое такого кейса заключает в себе:

• решетку для гриля;
• набор шампуров;
• крепежные стойки.

Дно у такого изделия должно быть толщиной не менее пяти миллиметров, боковые стенки – не тоньше двух миллиметров. Преимущество агрегата, собранного своими руками, заключается в том, что его можно сделать любых размеров. Некоторые домовладельцы предпочитают делать мангал достаточно длинным – около полутора метров, другие делают такое изделие раза в три короче.

Обычно устройство проектируют таким образом, чтобы на него помещалось от 5 до 12 шампуров. Между шампурами должен быть приемлемый зазор, чтобы они не мешали друг другу.

Переносные мангалы имеют общий недостаток: они не так долговечны, как стационарные изделия. Для компактных агрегатов оптимально подходят древесные угли, которые можно купить в любом супермаркете.

Виды

Из нержавейки можно сделать три типа мангалов:

• стационарные барбекю;
• разборные походные;
• с встроенным электроприводом.

Передвижные мангалы – громоздкая тяжелая конструкция, в которой присутствует большая топка из толстой нержавеющей стали.

Такое сооружение оборудовано, как правило:

• дополнительными столами;
• подставками;
• ручками.

В пределах территории домовладения подобный объект без труда перемещается, так как мангал снабжен колесами. Если участок слишком большой, и на нем существует несколько точек отдыха, то передвижной агрегат из нержавейки будет востребован.

Очень популярны также устройства стационарные, чаще всего встречаются агрегаты для улицы. Такие мангалы могут быть снабжены кровлей, иметь оригинальные декоративные украшения и стоить достаточно дорого.

Форма

Первый вид изделий может быть самой разной формы и устанавливаться на любых дачных территориях. Есть среди них такие модели, которые используются для приготовления не только шашлыка, но и барбекю. Слово барбекю пришло из Европы, сам принцип приготовления мяса несколько отличается от традиционного. При этом используется решетка, на которую кладутся небольшие кусочки мяса, шампуры при этом отсутствуют. Чаще всего на территории России совмещают два типа мангалов.

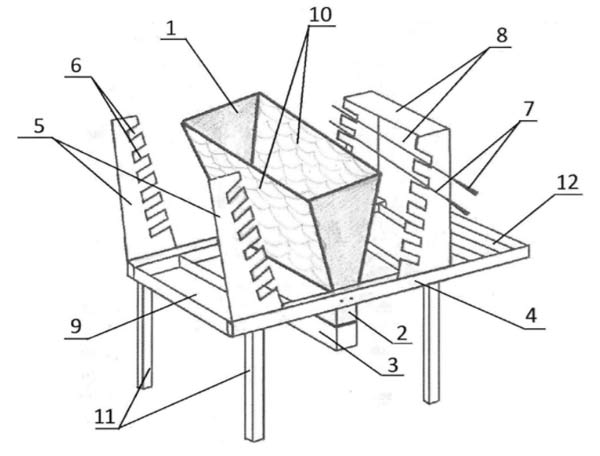

Есть еще один тип агрегатов, который синтезирует в себе особенности барбекю и мангала. Это – так называемый гриль, когда над емкостью с горячими углями помещается вертел, на котором можно готовить крупные куски мяса. Иногда на Северном Кавказе таким способом обжаривают целые туши баранов. Вызывает некоторое удивление эффективность подобной конструкции.

Несмотря на то, что внешне она очень проста, чтобы большой кусок мяса равномерно пропекался, не пригорал, требуется рациональное распределение температуры по всей поверхности продукта.

Как сделать мангал чемодан своими руками. Мангалы чемоданы

Как сделать Мангал — дипломат + чертежи

Мастеру понравилась одна модель (очень дорогая), которая есть в магазине, он нашел чертежи и сделал что-то похожее (см фото в галерее)

Комментарий автора «Мастера добавили от себя более фигурную ручку которая зажимает короткие створки (они накрывают длинные) при походном положении + по центру снизу приварили 2 гайки и добавили арматуринку по совместительству — кочерга))))) — держит ножки в походном положении.»

View the embedded image gallery online at:

Автор фото: barleks
Источник фото: drive2.ru/l/6910634/

Мангал «Три Икса» или «Ноутбук» своими руками

Вот описание автора:
«Преимущество в том, что в нем нет отдельных частей, которые могут потеряться или быть оставленными на природе. Все части скреплены петлями и механизмами. Мангал раскладывается и складывается в течении 5 секунд. Конструкция на столько прочная, что на нем можно сидеть, прыгать как в сложенном так и в разложенном состоянии, при этом он не сломается. В мангале предусмотрены удобные болты с вертушками фиксирующие ручки, для того чтобы мангал не раскладывался в неподходящий момент, болты расположены на ручках, их фиксируют, когда мангал находится в сложенном состоянии, для переноски и хранения. так-же данные болты можно использовать в чрезвычайной ситуации если 5 мм клепки скрепляющие ножки сорвало (мало вероятное событие, но тем не менее от подобной ситуации выход предусмотрен), болтами можно зафиксировать механизм крепления 2-х половинок и ножки.»

Внимание! не рекомендуется мангал тушить водой, когда в нем горящие угли без острой необходимости, но данное действие не нарушает конструкцию и работоспособность (детали не уводит!). Рекомендуется дождаться, когда угли прогорят или высыпать оставшиеся угли на землю и потушить их, дождаться когда мангал остынет до оптимальной температуры и приступать к сборке.

View the embedded image gallery online at:

Вот

Автор фото: omega-777
Источник фото: drive2.ru/c/512343282559221924/

Раскладной мангал — чемоданчик

Автор этот мангал из электростали на заказ. В комментариях пользователи пишут, что чертежи видели «В конце 70-х годов подобное чудо было опубликовано в журнале Моделист-Конструктор», а также советуют добавить как-нибудь ребра жесткости, чтобы металл не повело

Застежки скручены со шкафа
Металл = 2 мм
Размеры = примерно 450х200х250

View the embedded image gallery online at:

Автор фото: bumer600
Источник фото: drive2.ru/c/1798357/

Складывающийся мангал со стенками на петлях

В конструкции используются петли, многие люди в комментариях пишут, что такой мангал может перегнуть от высокой температуры, и петли станут хуже работать, к тому же будут ржаветь, а смазывать машинным маслом их уже нельзя. Некоторые советуют укреплять стенки уголком по периметру.

Комментарий автора:»Мангал разборный. «Длинные» стенки на петлях складываются, а торцевые (короткие) вытаскиваются и вставляются по направляющим запилам и штифту по середине. Благодаря этому, можно снять одну торцевую сторону и поставить на мангал коптильню — будет жаровня. Снизу удобно подкладывать дрова.

Видео раскладной, разборный мангал своими руками. Книжка

В Масштабе. Чертежи, 3D Модели, Проекты

Рейтинг: 200

Софт: КОМПАС-3D v16.0.0

Состав: Сборочная модель 3D, Файлы DXF по детально, также детали в 3D, Дно,Стенка торцевая ч.1 и ч.2, Решетка топки, Планка верхняя,Планка на решетку для поддержки решетки гриль.
