Клапана вентиляционные – выбираем воздушный герметический дроссель с электроприводом для приточно-вытяжной вентиляции

герметический, стеновой, электрический, воздушный, обратный, для стен, канализации, бани, видео-инструкция по монтажу своими руками, фото и цена

Современные квартиры и дома являются герметичными конструкциями, поэтому нуждаются в эффективной вентиляции. Обязательным ее элементом являются вентиляционные клапана, которые пропускают воздушные массы только в одну сторону. Чаще всего в системах воздухообмена встречается вентиляционный клапан для стен, который может быть входным или обратным.

Вентиляционный вытяжной клапан

В данной статье мы подробно ознакомимся с предназначением таких клапанов, рассмотрим различные их виды, особенности и процесс монтажа.

Предназначение

Вентиляционный воздушный клапан выполняет сразу несколько важных функций:

• Обеспечивает правильное и бесперебойное функционирование системы воздухообмена.
• Регулирует подачу воздуха и режимы работы вентиляции.
• Как уже было сказано выше, предотвращает движение воздушных масс в обратном направлении или полностью перекрывает вентиляционное отверстие.
• Обеспечивает баланс между приточным и вытяжным потоком воздуха.
• Является защитой от проникновения уличного шума в помещение.

Кроме того, на сегодняшний день существую конструкции, которые  помимо вышеперечисленных, выполняю еще и противопожарную функцию. Таким образом, данное устройство является важным элементом вентиляции.

Вентиляционный приточный клапан

Виды клапанов

На сегодняшний день существует довольно много видов всевозможных вентиляционных клапанов. В первую очередь они различаются по своему предназначению:

Приточные	Используются для подсоса воздуха в помещение. Могут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Кроме того, они могут прекратить функционирование вентиляционной системы, так как при полном перекрытии клапан герметический.
Вытяжные	Обеспечивают вывод воздуха из помещения наружу. Основная их задача заключается в предотвращении движения воздушных масс в обратную сторону, что может произойти по причине различных атмосферных явлений. Кроме того, устройства предотвращают проникновение в помещение насекомых, пуха, и прочего мусора.
Оконные	Устанавливаются на пластиковые окна и обеспечивают автоматическое проветривание.

Обратите внимание! Вентиляционными называют еще и клапана для канализации, однако, к воздухообмену в помещениях они не имеют значения и предназначены для компенсации давления в системе.

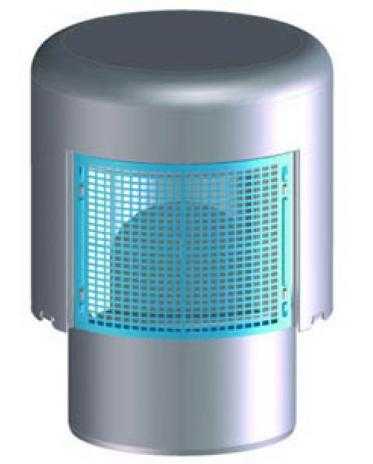

Вентиляционный канализационный клапан

Кроме того, данные изделия различаются по своей форме.

Они могут быть:

• Круглыми;
• Квадратными или прямоугольными.

В зависимости от своего устройства, они бывают электрическими или ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и автоматически регулирует воздушный поток.

Устройство клапанов

Приточный настенный

Устройство приточного клапана

Стеновой приточный клапан является наиболее распространенной конструкцией (узнайте здесь, как обустраивается вентиляция котельной частного дома).

Он состоит из следующих элементов:

• Труба – длина немного больше толщины стены.
• Наружная решетка – задерживает крупный мусор.
• Шумоизоляционный материал – располагается внутри трубы.
• Фильтр – предотвращает проникновение пыли и другого мелкого мусора.
• Подвижный элемент – регулирует интенсивность потока воздуха и при необходимости перекрывает системы.
• Переключатель – предназначен для управления подвижным элементом.
• Крышка оголовка – придает конструкции декоративный вид и защищает о механических повреждений.

Такая конструкция обладает рядом преимуществ, таких как:

• Простота монтажа;
• Внешний вид устройства не портит дизайн интерьера;
• Удобство эксплуатации;
• Эффективность;
• Возможность установки своими руками даже после выполнения отделки помещения.

Совет! Если устройство расположить вблизи батареи отопления, то поступающий воздух будет сразу же нагреваться.

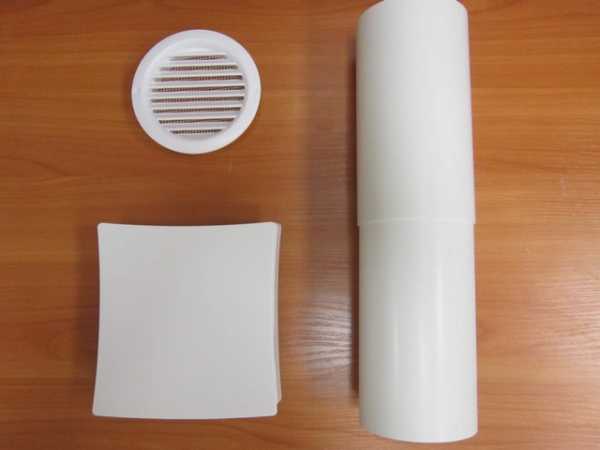

КИВ 125

Примером таких моделей являются:

• КПВ 125;
• КИВ-125 и др.

Устройство электрических клапанов более сложное, так как они имеют датчики и электрический привод. Однако, принцип их работы остается тем же. Цена автоматических устройств, конечно же, выше механических.

Простой вытяжной клапан

Вытяжной

Вытяжной клапан, как правило, имеет более простую конструкцию, чем приточный и состоит всего из трех элементов:

• Неподвижная часть в виде решетки – может быть квадратной или прямоугольной. Основное ее назначение заключается в придании конструкции декоративного вида, а также защите заслонки от механического повреждения.
• Подвижная часть (заслонка) – представляет собой круглый или квадратный лепесток, который может открываться только в одну сторону.
• Фланец — предназначен для соединения устройства с вентиляционным каналом – всегда имеет круглую форму.

Обратите внимание! Если выбирается клапан для бани, необходимо уделить внимание материалу, из которого он сделан, так как устройство должно выдерживать воздействие высокой температуры и повышенной влажности. Поэтому нельзя устанавливать пластиковые изделия.

Монтаж следует осуществлять осторожно, чтобы не повредить заслонку, а также, чтобы в конструкцию не попал строительный мусор. В противном случае устройство не будет работать как положено.

К примеру, заслонка может быть всегда открытой. Поэтому после установки, обязательно нужно проверить работоспособность изделия.

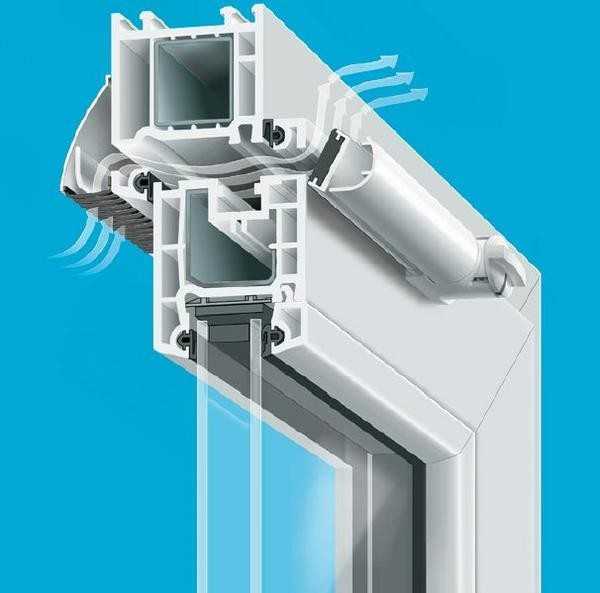

Схема оконного клапана

Оконный

Данный клапан представляет собой конструкцию, которая встраивается в оконный профиль. Его устройство достаточно простое, однако, эффективность от этого не страдает.

Единственным недостатком можно назвать отсутствие фильтрации, но, так как щель сама по себе достаточно узкая, через нее не может проникнуть мусор с улицы. При необходимости, щель можно перекрыть или отрегулировать интенсивность потока при помощи специальной ручки.

Оконные клапана поставляются вместе с окном. Поэтому на их наличие следует обращать внимание при выборе стеклопакетов. Правда, существуют модели, которые монтируются на уже установленные пластиковые окна.

Обратите внимание! Существуют модели, которые не позволяют регулировать воздушный поток, а лишь ограничивают его при сильных порывах ветра. Конечно же, лучше, когда имеется функция управления притоком. Поэтому на данный момент необходимо обращать внимание при выборе изделия.

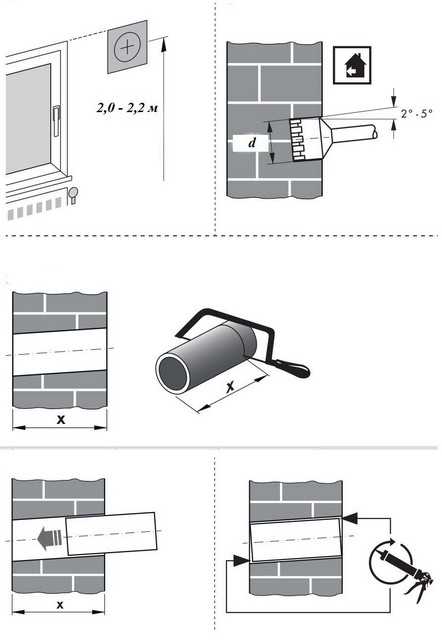

Схема расположения приточного клапана

Установка вентиляционных клапанов

Приточный

Прежде чем приступить к монтажу приточного клапана, необходимо определиться с местом его расположения. Для этого предварительно должна быть составлена схема вентиляционной системы, в соответствии с определенными правилами. Лучше всего доверить работу над такой схемой специалистам.

Дальнейшая же инструкция по монтажу выглядит следующим образом:

• В первую очередь надо измерить толщину стены и приобрести изделие подходящей длины. В продаже можно найти устройства с трубой от 0,4 до 1 м.
• После того как место расположения устройства будет определено, нужно пробурить отверстие в стене. Диаметр должен иметь небольшой запас, чтобы труба могла свободно пройти в отверстие.
• После установки трубы все щели необходимо запенить, чтобы стыки были герметичными.
• Затем снаружи устанавливается защитная решетка, а внутри монтируется сам клапан, в соответствии с инструкцией от производителя.

На фото — решетка с наружной стороны

Обратите внимание! Чтобы осадки и влага не проникали внутрь конструкции, снаружи над решеткой следует установить дождеотбойник.

Вытяжной

Монтаж вытяжного клапана подразумевает наличие вентиляционных каналов, которые могут располагаться в стене или в перекрытии.

Обычно вытяжные отверстия с клапанами устанавливают в технических помещениях:

• На кухне;
• В туалете;
• В санузле и т.д.

Наличие в этих помещениях вытяжных элементов достаточно, чтобы обмен воздуха осуществлялся во всех помещениях, так как его циркуляция происходит через щели в дверях.

Весь монтаж сводится к соединению конструкции с этими каналами. Как правило, элементы соединяются фланцевым способом. После того как сам клапан будет соединен, на стену или потолок накладывается верхняя решетка, которая чаще всего крепится к поверхности при помощи саморезов.

Вот, пожалуй, и все основные моменты, которые необходимо знать о вентиляционных клапанах при обустройстве системы.

Вывод

Клапана являются важным элементом вентиляционных систем, позволяющим регулировать их работу. Вентиляционные клапана могут устанавливаться как на приточные, так и вытяжные отверстия. Причем  обратный вентиляционный клапан и вытяжной выполняют разные функции, поэтому работают в системе совместно.

Из видео в этой статье можно подчерпнуть некоторую дополнительную информацию по данной теме.

gidroguru.com

Вентиляционный клапан в стене: модели и установка

Как избежать конденсации воды на окнах и стенах квартир с герметичными окнами? Нужно уменьшить уровень влажности воздуха. Вентиляционный клапан в стене – один из способов добиться этого. Поступающего через него количество воздуха, достаточно для регулирования влагосодержания внутреннего воздуха.

С распространением герметичных окон и дверей появились проблемы с вентиляцией в помещениях. При использовании деревянных рам проветривание происходит путем инфильтрации через щели и неплотности, это недостаточно для подачи расчетного количества приточного воздуха, но позволяет избежать повышения влажности и конденсации ее на поверхностях.

Современные системы из ПВХ не позволяют осуществлять микропроветривание таким способом. При герметично закрытых окнах в помещении с людьми начинает повышаться уровень относительной влажности и углекислого газа. Это отрицательно сказывается на самочувствии и приводит к оседанию конденсата на окнах и стенах в холодный период. Одно из решений для организации притока – вентиляционный клапан в стене.

Воздухообмен в помещении

В зависимости от вида помещений и количества людей, которые постоянно в них находятся, меняется и потребность в приточном воздухе. Для жилых помещений в домах и квартирах необходимо обеспечить такой воздухообмен:

• частные дома – кратность воздухообмена от 1 в час, или от 30 м3/ч на человека;
• квартиры – от 3 м3/ч на 1 м2 площади;
• общественные здания – кратность воздухообмена от 2 в час, или от 20 м3/ч на человека.

Количество воздуха устанавливается расчетом для каждого помещения.

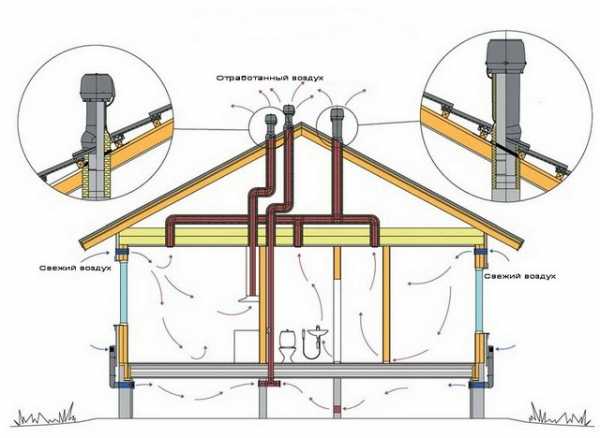

Движение воздуха в помещении.

Нужный приток обеспечивают установками, вентиляторами, или естественным способом, за счет разницы давлений. Для этих целей устанавливают в стену вентиляционные клапаны, монтируют проветриватели и вытяжные шахты.

Принцип действия вентиляционного клапана

Вентиляционный прибор стенового монтажа устанавливают для подачи притока воздуха при отсутствии других устройств. Это недорогой способ понизить влажность и избежать запотевания окон, грибка на стенах. Не всегда получается только одним клапаном обеспечить вентиляцию, но он помогает поддерживать минимальный воздухообмен.

Вентиляционное устройство Вентс.

Клапан устанавливается в наружную стену с таким расчетом, чтобы поток воздуха проходил через жилые помещения и покидал здание через вентиляционные каналы или вытяжную систему. В нем нет электропривода, движение происходит из-за разницы атмосферного и внутреннего давления. Производительность изделия зависит от погодных условий, этажа, состояния вытяжной системы.Каждая модель оснащается заборными и раздающими устройствами, фильтрами, сопротивления в которых уменьшают производительность.

Перепад давления индивидуален для каждого здания и климата, и определить точное значение производительности вентиляционных устройств естественного типа сложно. При хорошей вытяжной системе и нормальных атмосферных условиях устройства подбираются с учетом перепада давления в 10 Па. При тех же условиях сравниваем работу разных вентиляционных клапанов. Показатели прибора определяем по графику производительности.

Обратите внимание: некоторые производители могут указывать расход воздуха при разнице давлений, которое редко достижимо в жилье.

Производители и модели устройств

При выборе вентиляционного клапана для стены нужно знать его характеристики:

• производительность;
• максимальная и минимальная толщина стены;
• диаметр отверстия для установки трубы;
• принцип регулирования.

Модели вентиляционных устройств для стен, представленные на рынке отличаются кроме основных параметров ещё и наличием фильтра, шумоглушителя, типом регуляции.

Таблица возможных моделей вентиляционных устройств

Производитель вентиляционного клапана	Марка	Тип	Производительность при 10 Па	Диаметр отверстия	Толщина стены
Flakt Woods	RIV	механический	9	80	400
	KIV 125	механический	30	125	400
Вентс	ПС 100	механический	25	100	500
Aereco	EHT	гигромеханический	5–40 (в зависимости от влажности)	100	350
	EFT	механический	40	100	350
Helios	ZLE 100	механический	30	100	400
	ZLA 80	механический	25	80	500
	ZLA 100	механический	30	100	500
	ZLA 160	механический	45	160	500
Maico	ALD 10	механический	32	100	500
	ALD 125	механический	25	125	500
	ALD 160	механический	25	160	500
Vortice	KIV Quadro	механический	42	125	1000
Siegenia	Aerocube	механический	32	150	500
Домвент	Домвент	механический	13	40	1000
Благовест	TL 98	механический	32	100	350

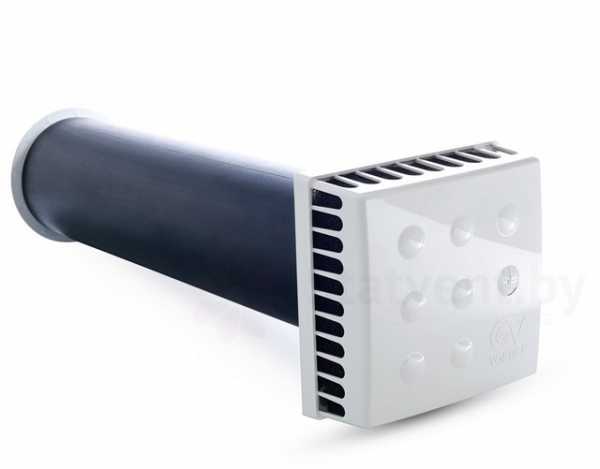

Клапан Vortice.

Устройства компании Aereco работают с гигромеханической регуляцией – при повышении в помещении влажности количество проходящего воздуха возрастает до 40 м3/ч. Большинство клапанов для стен разработаны с ручным регулированием производительности.

Монтаж и эксплуатация

Вентиляционный клапан в стене прост в установке, но требует специализированных устройств – перфораторов и установок алмазного бурения. Клапаны монтируют на стену недалеко от нагревающего устройства, это позволяет избежать потоков холодного воздуха зимой. Работа начинается с вырезания или выбивания отверстия нужного диаметра и установки в него трубы.

Установка проветривателя.

Щели между вентиляционной трубой и стеной изолируют герметиком для теплоизоляции и защиты от уличного шума. С двух сторон стены на отверстие устанавливается приемное и раздающее устройства (решетки, диффузоры) и фильтр, которые входят в комплект. Если позволяет место, клапан устанавливается за радиатором или сразу над ним. Это улучшает вентиляцию за счет циркуляции теплого воздуха около него.

Установка вентиляционных решеток.

Установка стенового вентиляционного клапана позволит уменьшить влагосодержание воздуха в помещении и организовать воздухообмен. Но производительности может не хватить для нормативных значений приточного воздуха в помещениях с постоянным нахождением людей. В каждом случае возможность установки проверяется сравнением требуемого воздухообмена с паспортными характеристиками агрегата. Большое значение для работы такого клапана имеет вытяжная система в помещениях.

rems-info.ru

разновидности воздушного вентиляционного клапана для канализациия и сфера его применения

В процессе повседневной жизнедеятельности современного человека образуется огромное количество хозяйственных и бытовых сточных вод, поступающих из санитарных приборов различного назначения (ванны, унитазы, трапы, рукомойники и мойки). Согласно существующим нормам водоотвода, ежесуточный объём стоков на одного человека может достигать 180 литров и выше. Для их отвода с одного уровня применяются закрытые прямолинейные самотёчные трубопроводы, к которым при помощи фасонных частей подключены названные санитарные приборы.

Самотёчные трубопроводы всех горизонтальных уровней подключаются к вертикальной трубе, называемой канализационным стояком. Нижняя часть трубы стояка через фасонный элемент соединяется с центральной канализационной системой. Санитарные приборы, горизонтальные трубы и стояк образуют внутридомовую систему канализации сливных вод. Классически, верхняя часть вентилируемого канализационного стояка продолжается выше уровня кровли и не закрывается заглушками.

Невентилируемые стояки и вентиляционные клапаны

Однако в строительной практике часто нет возможности выполнения вентилируемых канализационных стояков с выходом верхней части над кровлей или на чердак. В таких случаях надёжную работу всей канализации и санитарных приборов, без срывов гидрозатворов, поступлений канализационных испарений в помещения обеспечивает применение на верхней части стояка специального вентиляционного клапана.

Используемые в строительстве канализационных систем уже достаточно давно, эти устройства впервые появились в странах Скандинавского полуострова, где обильные снегопады засыпали её выходы на крышах зданий, приводя к замерзанию вентиляционного выхода канализационного стояка. В результате нарушалась вентиляция всей домовой канализации (стоки имеют неприятный и вредный для здоровья запах) и компенсация разрежения воздуха внутри труб системы при сливе воды.

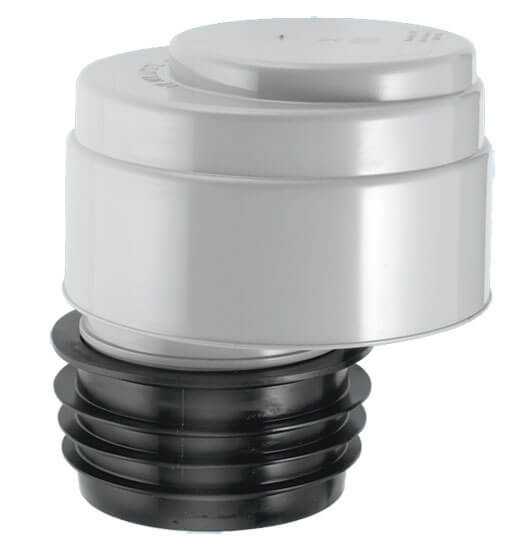

Современные вентиляционные клапаны предназначены для вентиляции внутренней канализации зданий. В своей конструкции клапаны имеют специальную подвижную диафрагму, реагирующую на величину давления в трубах канализации. Использование подобных конструкций позволяет отказаться от необходимости выводить канализационные стояки на крышу. Благодаря этим клапанам уровень вентиляции может заканчиваться на чердаках зданий или, даже, в помещениях, где установлены санитарные приборы.

Важность вентиляции канализации

Вытяжная часть стояка важна для воздухообмена в системе, устойчивой работы сифонов санитарных приборов, в которых находится вода, выполняющая роль гидравлического затвора. Необходимость надёжной вентиляции канализационного стояка понятна из физики процесса:

1. При спуске туалета, вода поступает в стояк.
2. Эта вода затягивает воздух, создающий разрежение или отрицательную разницу в давлении. Важно, что слив большого количества воды и недостаточное поступление наружного воздуха для выравнивания давления в обеих ветвях гидрозатвора, приводят к возникновению в трубе критического разрежения. Если не будет вентиляции, при спуске туалета, воздух затягивается внутрь, создавая отрицательное давление.
3. Благодаря такому отрицательному давлению, вода из колена самого слабого гидрозатвора всасывается в самотёчную трубу. Явление получило название «срыв гидрозатвора»: чтобы давление внутри трубы сравнялось с атмосферным давлением, воздух откуда-то должен поступить. Путь наименьшего сопротивления — сифон (гидрозатвор) раковины, имеющий наименьшую высоту водяного затвора. Воздух затягивается через сифон, одновременно с этим оттуда вытягивается вода, разрушается водяной затвор.
4. Когда сифон теряет воду из колена, канализационным запахам открывается путь в помещение. После чего канализационные испарения свободно поступают в помещения, и в квартире возникает характерный запах канализации. Канализационные запахи могут быть вредными, токсичными и даже взрывоопасными. Обычно они содержат метан, но также могут содержать вирусы, бактерии, патогенные грибки и другие организмы.

Конструкция вентиляционных клапанов

Как правило, в конструкции клапана имеется корпус с боковым окном, закрытым специальной сеткой, защищающей от попадания внутрь насекомых. В корпусе, стенки которого имеют тепловую изоляцию, расположена подвижная мембрана — диафрагма. Дополнительно, в зависимости от модели вентиляционного клапана, в конструкции может присутствовать многоязычковая уплотнительная манжета-прокладка и специальный переходник. Переходник даёт возможность производить универсальную установку клапана на невентилируемые стояки нескольких диаметров (50, 75 и 110 мм). Уплотнительная манжета обеспечивает повышенную герметичность установки конструкции.

Вентиляционные клапаны различных размеров давно производятся из синтетических материалов. Внутри клапана находится подвижная диафрагма, которая при положительном или нейтральном давлении остаётся закрытой. При спуске воды, возникающее отрицательное давление в трубах канализации открывает диафрагму, давая доступ воздуху в систему. После выравнивания внутреннего и внешнего давлений диафрагма закрывается под воздействием сил гравитации. При наличии положительного или нейтрального давления в системе, она остаётся герметичной и не позволяет запахам просачиваться наружу. Вентиляционный клапан стабилизирует давление в трубе. Когда оно сравнивается с атмосферным давлением, клапан закрывается. При нейтральном или положительном давлении диафрагма остаётся закрытой, удерживая плохой воздух в системе.

Воздушный клапан также служит в системе предупреждения засорения труб канализации, при наличии засора, во время спуска туалета, воздух наоборот вытесняется из стояка. Это создаёт в системе положительное давление. При наличии в системе положительного давления клапан не срабатывает, и воздух выходит через сифон. Вода и грязь выталкиваются в раковину. Когда вода уйдёт обратно в сифон, восстанавливая водный затвор, грязь останется в раковине. Являясь показателем того, что система скоро заблокируется.

Основные критерии применения клапана

1. Воздушный клапан должен обеспечивать герметичность при низких давлениях. Для систем с подключением до 4-х жилых помещений и высотой до 3-х этажей, наличие дополнительного клапана не требуется. Очевидно, что для надёжного отвода расчётного количества сливных вод, диаметр трубы стояка должен превышать самый большой диаметр горизонтального слива, чтобы количество поступающего воздуха способствовало выравниванию отрицательного давления в трубе.
2. Т.к. вентиляционный клапан на невентилируемый стояк может применяться в любом случае при невозможности или нежелательности выхода на крышу, у него должен быть запас мощности, достаточный для поддержания постоянного давления в системах, работающих кратковременно (дом, офис, больница, школа, гостиница или общественный туалет). Воздушный клапан имеет характеристику пропускной способности воздуха, примерно от 32 до 47 литров/секунду, при отрицательном давлении в 250 Па. Этот показатель должен превышать нормы и стандарты, чтобы гарантированно обеспечивать поступление воздуха в необходимом количестве.
3. При работе с многоэтажными зданиями особенно важно принимать во внимание пропускную способность клапанов, их соответствие строительным нормам и стандартам. Часто в них говорится, что пропускная способность клапана должна иметь, как минимум, пятикратное превышение максимального показателя пропускной способности стояка. Когда вентиляционный клапан установлен на стояк здания выше четырёх этажей, существуют особые правила осуществления вентиляции.
4. Применение вентиляционных клапанов регулируется отраслевыми стандартами и нормами. В работах по проектному моделированию новых канализационных систем в строящемся здании или внесению изменений в уже существующие системы, нужно учитывать пропускную способность используемых воздушных клапанов, напрямую связанную с таким показателем, как эжекционная (втягивающая) способность воды. Чем больше объёмы слива, тем большей пропускной способностью должен обладать клапан.

Комбинированные конструкции

Помимо клапанов, выполненных в виде отдельной конструкции, могут применяться специальные сифоны с встроенным воздушным вентиляционным клапаном. Они позволяют достаточно просто предупреждать последствия отрицательного давления в канализационной системе, без установки вентиляционного клапана на чердаке здания.

Такая модель сифона использует рассмотренный ранее принцип работы воздушного клапана. Диафрагма сифона при отрицательном давлении открывается до того, как выбивается водный затвор сифона.

Основные рекомендации по установке

Установка вентиляционного клапана может осуществляться:

• вертикально;
• горизонтально;
• на чердаке или в помещении.

Всё зависит от конструкции и способа монтажа. Существующие рекомендации по клапану на неотапливаемом чердаке включают утепление стояка, при этом сам клапан утеплять нет надобности, т. к. воздушная прослойка между крышкой и корпусом служит хорошим теплоизолятором.

Для предохранения подвижной мембраны от попадания влаги и грязи, нарушающих герметичность конструкции, клапан устанавливается на 30 и более сантиметров выше верхней самотёчной трубы с подключенными санитарными приборами на расстоянии не менее 20 сантиметров от ближайшего сифона. При установке клапана в ванной или туалете, специалисты советуют особенно тщательно контролировать возможность свободного доступа воздуха. Нужно помнить, что вода обладает повышенной эжекторной способностью, увлекая за собой воздух в 25 раз больше своего объёма.

Видео

Отличное видео, наглядно показывающее как принцип работы такого клапана, так и иллюстрирующее необходимость его применения. Посмотрите обязательно, оно того достойно.

Впрочем, все источники соглашаются, что правильная установка вентиляционного клапана гарантирует надёжную работу канализации и предотвращает попадание испарений из фановой системы. По мнению большинства, именно вентиляционный клапан способен лучше всего решить вопрос надёжной работы канализации в домах до трёх этажей. Даже в многоподъездных домах такой этажности, можно объединить 3−4 стояка с общим вентиляционным выходом и установить на него клапан вместо заглушки.

septik.guru

воздушный клапан для невентилируемых канализационных стояков, вентклапан на канализацию, фото и видео

Содержание:

1. Применение вентиляционных клапанов
2. Принципы вентиляции канализационной системы
3. Устройство вентиляционного клапана для канализации
4. Правила использование вентиляционного клапана
5. Комбинированные устройства
6. Установка воздушного клапана

Любое жилое помещение, будь то квартира или частный дом, обязательно производит то или иное количество бытовых отходов. Действующими нормами установлено количество стоков на одного человека в сутки, которое доходит до 180 литров. Чтобы отводить такое количество стоков, необходимо использовать самотечные канализационные системы, к которым и подключаются сантехнические приспособления.

От локальных горизонтально установленных трубопроводов стоки поступают к вертикальному канализационному стояку, соединенному с системой центральной канализации. Сантехника, горизонтальные водоотводы и вертикальный стояк объединяются во внутридомовую систему канализации. Согласно типовому проекту, стояк обычно выходит на крышу и не закрывается заглушками.

Применение вентиляционных клапанов

В строительной сфере нередко возникают ситуации, когда возможности вывести вентиляцию стояка на крышу просто нет. Без этого работа системы невозможна, и что-то в этой ситуации нужно делать, ведь система, в которой постоянно происходят гидроудары, а запахи попадают в жилые помещения, не может считаться качественной и надежной.

На помощь в таких случаях приходит вентиляционный клапан для канализации, который устанавливается на верхнюю часть стояка. Своим изобретением вентиляционные клапаны обязаны жителям скандинавских стран.

В условиях постоянных морозов выходные каналы стояков замерзали, и контакта с атмосферой не было. Результат выходил плачевным: все здание оказывалось буквально пропитанным неприятными запахами, а нехватка воздуха в системе при разрежении ничем не компенсировалась.

Вентиляционные клапаны для канализации способны решать подобные задачи без особых проблем. В конструкцию типичного клапана входит подвижная диафрагма, которая способна воспринимать давление в трубопроводе. Эти устройства позволяют забыть о необходимости вывода стояка на крышу. Мало того, что с использованием клапанов стояк может быть выведен на чердак, так его можно размещать даже в отдельных помещениях, где смонтирована сантехника (прочитайте: «Вентиляция канализационного стояка, правила устройства»).

Принципы вентиляции канализационной системы

Выводной канал стояка жизненно необходим системе, чтобы все устройства, подключенные к ней, работали нормально.

Гораздо проще объяснить необходимость хорошей вентиляционной системы, если рассмотреть основные принципы ее работы:

1. Спускаемая вода из сантехнических приборов попадает в стояк.
2. Оказавшись в стояке, вода начинает затягивать воздух, создавая разрешение или отрицательную разницу в давлении. Особенно это важно при сливе больших объемов воды, поскольку в таком случае воздуха в системе будет недостаточно для стабилизации давления. Величина разрежения будет настолько велика, что его величину можно смело называть критической.
3. Появление отрицательного давления провоцирует попадание воды из наиболее слабого гидрозатвора в трубу. Этот процесс называется срывом гидрозатвора, ведь для выравнивания давлений в системе должен появиться воздух – но взяться ему неоткуда. Единственное место – раковина, поскольку сопротивление на этих участках всегда меньше. В результате воздух тянется в систему из сифона, тем самым разрушая водяную преграду.
4. Дальше все понятно: вода, высосанная из затвора сифона, дает возможность канализационным запахам попадать в жилое помещение. Конечно, они пользуются такой возможностью и проникают в дом, тем самым нарушая покой жильцов. Учитывая, тот факт, что некоторые канализационные газы могут быть токсичными или взрывоопасными, то становится понятно, что их появления нужно избежать.

Устройство вентиляционного клапана для канализации

Конструкция вентиляционных клапанов предполагает наличие бокового окошка, оборудованного сеткой, которая предотвращает попадание внутрь мелких насекомых. В теплоизолированном корпусе находится основной рабочий элемент устройства – диафрагма. Кроме того, в устройство могут входить манжета-прокладка и переходник, который позволяет монтировать клапан на стояк любого диаметра (или ограниченного спектра диаметров). Манжета же дает возможность повысить герметичность устройства.

Чтобы изготовить вентклапан для канализации, требуется некоторое количество синтетических материалов. На внутренней части корпуса расположена мембрана, которая никак не реагирует на положительное или нейтральное давление. Читайте также: «Вакуумный клапан для канализации — принцип работы и виды».

Работа клапана начинается в тот момент, когда в системе возникает отрицательное давление: разрежение воздействует на мембрану, открывая ее, и воздух попадает в систему. Когда давления по обе стороны от клапана выровнены, диафрагма сама собой закрывается.

Пока давление в системе стабильно, диафрагма находится в закрытом положении и препятствует попаданию запахов в помещение. То есть, клапан не только выравнивает давление в критических случаях, но и следит за его изменениями в фоновом режиме. Определенную роль вентиляционный клапан для канализации отыгрывает и в вопросах засорения трубопроводов. Если система засорилась, то после спуска воздух выходит из стояка, что создает положительное давление. Естественно, мембрана остается закрытой, поэтому воздух начинает выходить через раковину, выталкивая наружу воду и грязь. Вода после стабилизации системы уйдет обратно в сифон, и гидрозатвор восстановится, а вот грязь из раковины никуда не денется, и это прямое подтверждение того, что трубопровод пора очищать.

Правила использование вентиляционного клапана

Существует основные правила, выполнение которых даст возможность клапану выполнять все возложенные на него функции:

1. Воздушный клапан должен быть герметичным даже при невысоких показателях давления. Если в здании находится не более 4-х жилых помещений или 3-х этажей, то дополнительный клапан не нужен. Конечно, чтобы отводить расчетный объем стока, труба стояка должна быть толще самой толстой горизонтальной трубы, чтобы в системе было достаточно воздуха для компенсации разрежения.
2. Чтобы вентиляционный клапан работал нормально, его показатели должны быть выше установленных нормами. Клапаны используются в тех случаях, когда вывод стояка на крышу отсутствует, поэтому они должны быть максимально мощными, чтобы поддерживать необходимое давление в системе постоянно. Как правило, воздушные канализационные клапаны пропускают около 32-47 литров воздуха в секунду, если отрицательное давление достигает 250 Па. Конечно, чем больше мощность клапана превышает расчетную, тем лучше для всей системы.
3. Условия работы в многоэтажных зданиях довольно сложны, и в таком случае рабочие характеристики клапана должны быть еще выше. То же самое сказано и во всех строительных нормативных документах. Если свести эту информацию к одному правилу, то получится, что пропускная способность клапана должна быть, как минимум, в пять раз больше аналогичного показателя стояка. Кроме того, при установке вентиляции в туалете частного дома, высота которого превосходит четыре этажа, используются особые правила создания вентиляционной системы.
4. Использование вентиляционных клапанов определяется большим количеством нормативных актов. Например, в проектном моделировании пропускная способность воздушных клапанов является параметром, который должен обязательно включаться в расчеты. Параметры клапана напрямую завязаны на объемы стоков, которые придется перерабатывать канализационной системе: чем они больше, тем большую мощность должно иметь устройство.

Комбинированные устройства

Кроме отдельно выпускаемых клапанов, существуют и версии сифонов, в которые воздушные клапаны встраиваются изначально. Такие конструкции предохраняют систему от возникновений отрицательного давления вне зависимости от того, установлен на чердаке клапан или нет. Отличий в устройстве встроенного клапана нет, и работает он по тем же принципам, открывая диафрагму до того, как произойдет срыв гидрозатвора.

Установка воздушного клапана

Вентиляционный клапан для канализации можно устанавливать:

• горизонтально;
• вертикально;
• под крышей или в помещении.

Очень многое зависит от конструкции узла и выбранного способа установки. Как правило, в список рекомендаций по установке клапана на чердаке входит теплоизоляция помещения. Клапан при этом не утепляется, главное – чтобы холод не попадал в помещение, где он установлен, и тогда должное утепление будет создано пространством между крышей и самим устройством.

Чтобы защитить мембрану от воздействия внешних факторов, вроде грязи и влаги, клапан должен монтироваться хотя бы на 30 см выше самой верхней трубы, к которой подключена сантехника. Расстояние до ближайшего сифона не должно быть меньше 20 см. Все это позволяет уберечь воздушный клапан для невентилируемых канализационных стояков от нарушения герметичности, поскольку возникающие из-за этого проблемы могут быть крайне неприятными.

Устанавливая клапан в ванной или туалете, стоит воспользоваться следующей рекомендацией и обеспечить помещение максимальным количеством воздуха. Специалисты советуют тщательно следить за этим моментом, поскольку вода обладает неприятным свойством захватывать объем воздуха, превышающий объем самой воды в 25 раз.

Более подробно можно рассмотреть конструкцию воздушного клапана на фото, и тогда все большая часть вопросов отпадет сама собой, поскольку наглядное изображение позволяет сразу же понять, как работает данное устройство.

Заключение

Правильно установленный вентклапан на канализацию улучшает ее работу и не дает возможность различным газам попадать в жилые помещения, нарушая тем самым комфортные условия проживания. Специалисты сходятся во мнении, что вентиляционный клапан дает возможность решить проблему вентиляции канализационной системы самым простым образом. Кроме того, это устройство является оптимальным решением для вентиляции домов, имеющих не более трех этажей, но его можно использовать и в больших домах: достаточно соединить несколько стояков, имеющих общий выход вентиляции, и смонтировать на нем канализационный вентиляционный клапан.

kanalizaciyadoma.com

Противопожарный клапан для вентиляции и его назначение

Современные постройки не обходятся без широкой сети инженерных систем. Они необходимы для работы большого числа электрических приборов. Электрические приборы в свою очередь часто способствуют возникновению пожаров. Задымление при пожаре с высокой скоростью перемещается по зданию. Для предотвращения отравления продуктами горения устанавливаются специальные механизмы для защиты от дыма, включающие противопожарный клапан для вентиляции.

Назначение

Противопожарный клапан представляет собой одну из главных составляющих вентсистемы. Элемент предназначен для ограничения распространения огня и результатов его горения по воздуховодам. Наличие такого устройства обеспечивает повышение уровня пожарной безопасности, исключая перемещение возгорания в здании.

Кроме ограничительной функции клапан играет роль элемента, который снижает приток воздуха для увеличения горения. Еще возможны модификации противопожарных устройств, которые используются для удаления задымления, газа, продуктов горения.

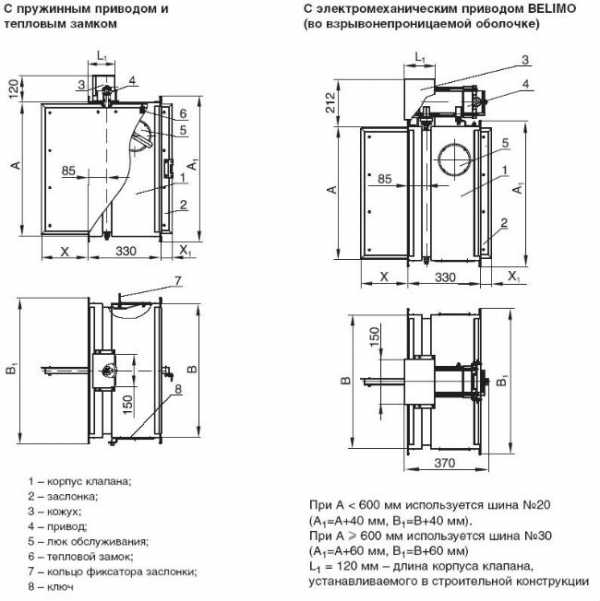

Устройство противопожарного клапана

Противопожарный клапан можно назвать заслонкой, участвующей в процессе перекрывания или открывания каналов вентиляции и шахт. Противопожарные клапаны для систем вентиляции состоят из:

• Корпус;
• Заслонка;
• Привод.

Корпус является несущей частью. Он снабжается одним или двумя фланцами для закрепления устройства в канале. Изготавливается корпус в различных формах:

• Круглый или прямоугольный – форма зависит от конфигурации воздуховода, для которого предусмотрена установка клапана;
• Содержит одну или две секции, отвечающие за предел огнестойкости.

Противопожарный клапан может иметь корпус из разных материалов:

• Черная углеродистая сталь;
• Нержавеющая сталь;
• Оцинкованная сталь.

Применительно к окружающим условиям выбирается корпус изделия. При условиях повышенной влажности рекомендуется выбирать корпус из нержавеющей стали.

Внутри корпуса размещается заслонка, вращение которой обеспечивает открывание. Модели клапанов оснащаются одинарной заслонкой или заслонкой, состоящей из нескольких створок. В случае с несколькими створками имеются меньший вылет заслонки за границы корпуса. Множество створок осуществляют движение одновременно.

Включение клапана может быть автоматическим или ручным. Автоматический режим работы предусматривает подачу сигнала от системы пожарной сигнализации. Ручное управление осуществляется с пульта или кнопок, расположенных на этажах.

Положения заслонки меняются при наличии таких приводов:

• Электромеханический;
• Электрический реверсивный;
• Электромагнитный;
• Тепловой замок.

Применение теплового замка в последнее время запрещено нормами пожарной безопасности.

Разновидности

Клапан противопожарный КЛОП-1В

Вентиляционные противопожарные клапаны разделяются на разновидности:

• Нормально закрытый – характеризуется применением в системах, отвечающих за вывод результатов горения. На начальной стадии заслонка закрыта, чтобы обеспечить блокировку доступа кислорода к каналам. При пожаре происходит открытие заслонки, и дым забирается из помещения, в котором начинается распространение огня;
• Нормально открытый – располагается в классических вентсистемах на междуэтажных пространствах. Первоначально заслонка открыта. В ситуации возникновения пожара заслонка происходит закрытие заслонки, которая перекрывает канал. В результате исключается площадь наличия возгорания;
• Дымовой дроссель – рассчитан для установки в больших помещениях, где предполагается размещение огромного числа людей (коридор, холл, зал). Функционирует при пожаре, удаляя газовые смеси;
• Клапан двойного действия – представляет собой сочетание открытого и закрытого устройства. На начальном этапе дроссель закрыт. При появлении пожара происходит закрытие заслонки для предотвращения распространения пожара. При прекращении огня изделие в открытом состоянии отсасывает вещества горения из помещения.

Применительно к зоне крепления клапан вентиляционный противопожарный разделяется на две категории:

• Канальный – размещается в вентиляционной системе и шахте лифта;
• Стеновой – устанавливается на внешних стенах здания.

В отдельную категорию выделен газовое устройство, применяемое в помещении, где есть доступ газа. Его функционирование осуществляется посредством преграждения газа в автоматическом режиме при возникновении огня. Изделие оснащено датчиком, который чувствителен к увеличению температуры. При повышении температуры происходит остановка поступления газа к таким устройствам как котел, газовая плита. Клапанный элемент размещается возле приборов и техники.

Еще известен отсекающий вид клапана, монтаж которого осуществляется в местах пересечения воздушными каналами стен или иных конструкций. Изделие способствует ограничению перемещения дыма из главного воздуховода к периферии.

Клапаны классифицируется, также, по климатическому признаку. Изготавливаются устройства, которые будут применяться при низких температурах воздуха. Они считаются морозостойкими. Для работы в морских условиях производятся клапаны морского типа, эксплуатируемые при повышенной влажности.

Правила выбора

При выборе устройства необходимо учитывать такие показатели:

• Цель использования – для удаления дыма или предотвращения распространения огня;
• Степень огнестойкости – характеризует период сохранения целостности при воздействии огня;
• Габариты – выбирается соответственно к имеющемуся каналу, скорости перемещения воздуха;
• Вид привода, который отвечает за работу устройства;
• Сопротивление – влияет на потерю давления в сети;
• Вес.

Все характеристики устройства указываются в каталогах фирмы-производителя. При проектировании систем вентиляции необходимо определиться с выбором клапана. Ведь бесперебойная работа вентиляции обеспечивается правильным выбором составляющих деталей.

Установка и применение

Установка противопожарных клапанов в системе вентиляции регулируется специальными нормативными документами. Зоны расположения выбираются с учетом назначения устройства. Нормально открытые клапаны, играющие роль ограничителя огня, устанавливаются в ограждающей конструкции или близ нее. Возможны такие схемы расположения:

• В стене или иной ограждающей конструкции, предполагающей подключение вентканала к устройству;
• На некотором расстоянии от ограждения, обеспечивая огнестойкость участка вентканала от клапана до стены;
• В строительной конструкции для осуществления движения воздуха между соседними комнатами, исключая взаимодействие с воздуховодами.

Нормально закрытые устройства помещаются в дымовые вентиляционные трубы. Главное правило монтажа – доступность привода и рабочих модулей для выполнения технического обслуживания.

Перед процессом расположения проверяется работоспособность механизма, герметичность заслонки. Периодичность обслуживания и проверки прописаны в государственных стандартах по пожарной безопасности.

Обеспечить безопасность здания при пожаре поможет правильный выбор противопожарного клапана на стадии проектирования. Установка такого устройства позволит предупредить перемещение огня и дыма в помещении по каналам вентиляции.

ventkam.ru

Вентиляционные клапаны, панацея от возможных проблем или ненужное устройство?

Система вентиляции является жизненно важным элементом в конструкции практически любого сооружения. Но вопреки мнению, что вентиляция – это каналы, по которым жилище соединяется с улицей, эта система является сложным инженерным сооружением, в котором присутствует большое количество различного оборудования. И одним, из наиболее значимых элементов являются вентиляционные клапаны.

Благодаря им происходит регулировка силы воздушного потока, приточные – применяют для организации вентиляции при недостаточном воздухообмене, пожарные – предотвращают распространение огня по воздушным каналам. Есть устройства, которые создают баланс между приточным и вытяжным воздухом, и предотвращающее приток воздуха, при остановленной вентиляционной системе. Разновидностей таких приспособлений существует превеликое множество.

Общепромышленные клапаны

Наиболее распространенное название таких устройств – обратный клапан для вентиляции. Он предназначен для перекрывания или отсекания воздушного потока при движении его в обратную сторону. Кроме того, кроме предотвращения «обратной тяги», это устройство не дает проникнуть неприятным запахам, в помещение.

Их конструкция надежная и простая: между двух фланцев закреплена воздушная заслонка для вентиляции, которая регулирует диаметр воздушного отверстия, и соответственно проходимость воздуха. Такое приспособление может иметь как ручной, так и автоматический привод.

Оборудование может иметь как прямоугольное, так и круглое сечение и выпускается различных размеров. Его можно монтировать во все вентиляционные каналы. Для бытовых нужд, чаще всего, в продажу поступают вентиляционные решетки с обратным клапаном. Благодаря решетке, из системы вентиляции не смогут проникнуть мелкие грызуны и насекомые в жилое помещение. к оглавлению ↑

Огнезадерживающие клапаны

Противопожарные клапаны систем вентиляции предназначены для предотвращения распространения пожара по воздушным каналам и проникновения его в помещения. Кроме того, они останавливают распространение дыма и других продуктов горения по системе вентиляции.

Конструктивно, они могут быть выполнены в нескольких вариантах:

• Нормально-закрытые. При установке закрыты и открываются в случае пожара.
• Нормально-открытые. При установке открыты, но в случае пожара перекрывают воздуховод, и соответственно поток воздуха.
• Противопожарный клапан для вентиляции двойного действия. Это устройство может быть и открытым и закрытым в зависимости от его настройки и назначения.
• Дымовые. В штатном режиме заслонка закрыта. В случае возгорания, заслонка открывается и через открывшийся воздуховод происходит удаление дыма и продуктов горения.

к оглавлению ↑

Взрывозащищенное оборудование

Взрывозащищенный клапан предназначен для применения в вентиляционных системах, где при проведении производственного цикла происходит выделение взрывоопасных газов и мелкодисперсных аэрозольных соединений легковоспламеняющихся жидкостей.

Все взрывозащищенное оборудование делится на два типа в зависимости от управления приводом:

• Приспособление с автоматическим электромагнитным приводом.
• Устройство с электромеханическим приводом.

Во взрывозащищенном электромагнитном клапане, по сигналу автоматики срабатывает пружина, работающая по принципу обратного действия, которая и закрывает воздуховод.

Совет:
На сегодняшний день выбор такого оборудования велик. Его можно приобрести в строительных, специализированных и интернет- магазинах. Но выбирая их, следует помнить, что неправильно установленное или выбранное не по назначению, оно может привести к остановке движения воздуха по воздушным каналам. Доверьте выбор профессионалам.

ventilationpro.ru

Клапаны вентиляционные

Для правильного и бесперебойного функционирования вентиляционной системы, для управления ее режимами работы и подачи воздуха в системах вентиляции имеется специальное устройство, которое называется вентиляционным клапаном.



Еще одной функцией вентиляционного клапана является предотвращения притока воздуха в то время, когда система вентиляции уже не функционирует. Так же данное устройство создает баланс между приточным и переработанным системой воздухом. На сегодняшний день есть и такая разновидность, которая выполняет противопожарную функцию.



Вентиляционный клапан — устройство и конструкция

Вентиляционные клапаны, которые используются в воздуховодах, имеют либо прямоугольный, либо круглый вид профиля. При выборе, в первую очередь, как правило, выбирают определенный тип клапана, ведь данное устройство можно подразделить на несколько классификаций. А именно на сегодняшний день существуют следующие виды вентиляционных клапанов. Рассмотрим их более подробно.



Разновидности вентиляционных клапанов

Клапан приточного типа имеет такие неоспоримые преимущества, как осуществление регулировочных работ как ручным, так и автоматическим способом. Их основная функция заключается в том, чтобы проводить регулировку проходящего приточного воздуха в вентиляционной системе или на одном из ее участков.







К тому же данные вентиляционные клапаны отвечают за прекращение циркуляции воздушных потоков по вентиляционной системе, в момент ее нерабочего состояния. Как правило наиболее целесообразно для осуществления данных функций устанавливать автоматическое оборудование, для того что бы происходила синхронизация с основной системой и клапан срабатывал при ее отключении и открывался в то время, когда произойдет включение вентиляционной системы.

Следующим видом вентиляционных клапанов является клапан обратного типа работы. Данное устройство, как правило, функционирует в таких вентиляционных аппаратах как вытяжные зонты. Данное использование обусловлено тем, что обратный клапан выполняет такие задачи, как предотвращение разворота воздушных масс в вентиляционной системе, при возникающих периодически атмосферных явлениях.



Характеристики вентиляционных клапанов



Еще данный вид вентиляционных клапанов служит преградителем от попадания в помещение всевозможных мелких насекомых, пуха и пыли с улицы, в те моменты, когда вентиляционная система отключена. Ну и конечно, немаловажным является то, что данный вид клапанов имеет и вентилирующее свойство.



А точнее предотвращает появление всевозможных посторонних запахов, особенно во время приготовления пищи, уборки и т.д. Его система работы строится на том, что при отключенной вентиляции данный клапан находится в закрытом режиме, и при включении ее, клапан открывается и накопленный отработанный воздух выдается на шахту вентиляции.





Остальные виды вентиляционных клапанов имеют примерно аналогичные принципы работы и выполняют такие функции как регулировка баланса воздушных масс с улиц и в помещении, этот клапан называется воздушным. Следующий клапан выполняет функцию удаления дыма и по принципу работы схож с обратным клапаном, однако в данном случае клапан срабатывает сразу при возникновении пожароопасной ситуации.



Еще одним имеющим большое функциональное назначение клапаном является такой вид клапанов как клапан взрывозащитного назначения. Именно данное оборудование регулирует скопление газов, которые могут иметь взрывоопасные свойства, данный вид устанавливается исключительно в тех вентиляционных системах, которые специально предусмотрены для данного вида работы. Вентиляционные клапаны же которыми оснащаются подобные системы имеют абсолютную безопасность во время работы, поскольку возникновение искры в них исключается.

promplace.ru
