Что такое класс точности электросчетчика, каким он должен быть

Практически в каждой квартире сегодня установлен счетчик электроэнергии. Тем же, кто не обзавелся им, сначала нужно определить, какой класс точности должен быть у электросчетчика. С этим прибором вы четко определите, сколько электричества израсходовали. Так счетчик позволит не переплачивать.

Рынок предлагает большое разнообразие электросчетчиков: доступны счетчики старого образца и современные приборы с цифровым дисплеем и разными функциями. У современных электросчетчиков более высокий класс.

Зачем знать класс точности

  • Параметр характеризует любые приборы, которые позволяют те или другие величины. У приборов учета показателей могут быть погрешности двух видов, один скажет о погрешностях в измерениях. Выражение этого показателя производится в процентах. Такую погрешность называют относительной. Второй показатель – это погрешность шкалы измерения в наивысшей ее точке – «приведенная погрешность».
  • Указывает, какая может быть наибольшая допустимая погрешность, которая зависит от максимального показателя, зафиксированного прибором.
  • Понятие используется в разных технических областях и может указываться римскими и арабскими цифрами, буквами. Бытовые приборы тут не исключение.

Функциональность современных электросчетчиков



Современные приборы более функциональны в сравнении со своими более старыми аналогами.

Современные счетчики электроэнергии могут:

  • Учитывать количество потребленного электричества.
  • Вводить разные тарифы (ночной, дневной, промежуточный).
  • Показывать дату и время.
  • Запоминать показания предыдущего месяца.
  • Автоматически передавать показания о затраченной электроэнергии в соответствующую организацию.

Как определить класс точности электросчетчика? Каким он должен быть? Этот вопрос люди задают, так как с каждым годом цена электроэнергии увеличивается, на оплату коммунальных услуг уходит до трети зарплаты.

Чтоб выяснить, какие счетчики электроэнергии наиболее точны, следует рассмотреть разные типы.

Основные характеристики электросчетчиков

Разделить приборы можно по ряду параметрам.

По принципу работы и типу:

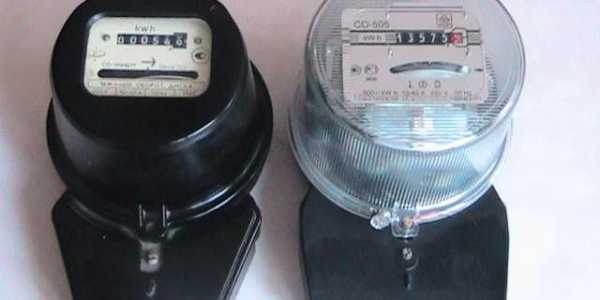

  • Индукционные приборы учета.
  • Электрические приборы учета.

По электросети:

  • Однофазные.
  • Трёхфазные.

Трехфазные счетчики могут различаться по таким параметрам:

  • По наличию связи и функциональности.
  • По классу измеряемой мощности и подключения к сети (через трансформатор/прямым подключением).
  • По классификации точности учета электричества.
  • По числу учитываемых тарифов.

Особенности конструкции

Конструкция и тип функционирования на сегодня определяет два класса: электрический и индукционный. Иными словами, счетчики бывают простой конструкции (чаще индукционные) и сложной конструкция – электронные устройства.

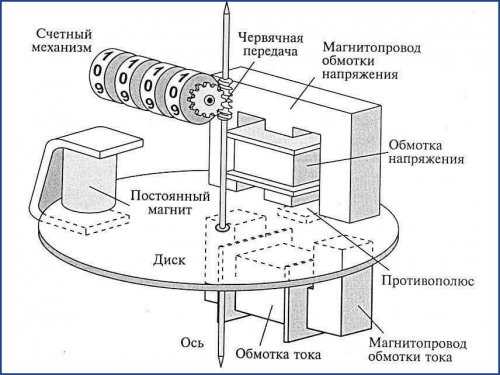

Принцип работы индукционного прибора основан на действии магнитного поля, возникающего при прохождении электротока через катушки, что заставляет двигаться «диск». Вращение этого диска позволяет зафиксировать количество электричества, прошедшего через прибор. Обычно такой счетчик стоит мало, неплохого качества, долговечен.

Недостатки следующие:

  • Низкая функциональность.
  • Невысокая точность.
  • Низкий уровень защиты (конструкция не позволяет надежно защитит от воровства электроэнергии).

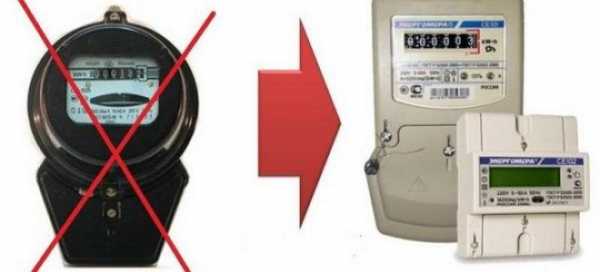

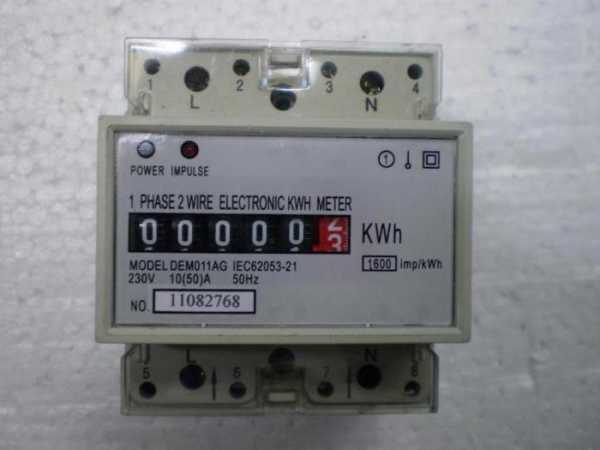

Электронный счетчик относится к современным приборам. Индукционный электронный счетчик дорогой, но спросом пользуется, ведь позволяет сэкономить ощутимые денежные средства, так как указывает, сколько потрачено электроэнергии по разным тарифам.

У данного счетчика такие отличия:

  • Долговечность (отсутствуют движущиеся детали).
  • Высокий класс точности.
  • Учет по разным тарифам.
  • Большой интервал между проверками.
  • Наличие внутренней памяти, позволяющей запоминать показания предыдущих месяцев.
  • Функция автоматической передачи показаний в обслуживающую организацию.
  • Высокая защита от воровства электричества.

Контроллер находится внутри устройства. Учет числа импульсов производится пропорционально количеству потребляемого электричества.

Класс точности счетчика электроэнергии

Законодательно понятие класса точности ввели сравнительно недавно. Класс регламентирует уровень допустимой погрешности счетчика по ГОСТ.

Какой класс точности должен быть у электросчетчика

В соответствии с государственным постановлением «о переходе на приборы учета электроэнергии высокой точности», жильцы должны устанавливать

электросчетчик 1 класса точности. Покупая прибор учета электроэнергии, гражданин должен помнить, что уровень погрешности у счетчика должен быть не более 1% (класс точности 1.0).

Как правило, приборы электронного типа имеют по ГОСТ именно 1 класс точности. Индукционный прибор той же точности найти практически невозможно, а стоить он может больше, чем электронный аналог.

Таким образом, целесообразней предпочесть счетчик электронного типа, ведь высокая стоимость индукционного прибора класса 1 не оправдывает себя. Помимо прочего, электронный счетчик дольше служит, имеет больший интервал между проверками и более высокую функциональность.

Какие счетчики должны заменяться

Действующее законодательство гласит, что замене предлежат устройства, не соответствующие регламентируемым техническим условиям, ГОСТ. А это:

  • Приборы учета электричества класса точности более 2.0 (замена должна быть с уровнем погрешности более 2,5 %).
  • С просроченным сроком проверки.
  • С отсутствующей пломбой проверяющей государственной инстанции.

Во время очередной проверке прибора организация, снабжающая дом электричеством, может заставить произвести замену в случае нарушения технических условий. К таковым относятся:

  • Внутренние или наружные повреждения устройства.
  • Изменение механизма, с целью воровства электроэнергии (плюс штраф).
  • Погрешность – более 2,5%.

Кто оплачивает проверку, если класс точности не соответствует ГОСТ

По стандарту в жилище должен быть счетчик класса точности 1. Если класс точности прибора не соответствует принятым законодательно ТУ, расходы за замену и обслуживание устройства несет собственник жилья.

В каждом доме и квартире должен быть установлен счетчик электроэнергии, погрешность которого – не более 1%. Лучше, чтоб прибор заменяла организация, специализирующаяся на данном виде работ.

instrument.guru

Класс точности электросчетчика. Что это, какие бывают? | ENARGYS.RU

Счетчик электроэнергии — прибор, призванный учитывать количество потребляемой электроэнергии. Он имеет ряд показателей, на которые стоит обратить внимание при покупке и установке. Один из них — класс точности электросчетчика.

Под классом точности понимается процентный показатель допустимой погрешности данных электросчетчика. Она обозначается цифрой, нанесенной на панель счетчика и заключенной в кружок. Еще 10-15 лет назад данный показатель был достаточно высоким и составлял 2,5 %, что обозначалось как 2,5.

В настоящее время класс точности счетчиков электроэнергии, устанавливаемых частными лицами в собственных квартирах, составляет не ниже 2,0. По этой причине электросчетчики, имеющие возможную погрешность 2,5, изымаются из пользования и заменяются на те, что соответствуют государственным требованиям — электросчетчики 2 класса точности.

Однако, и это не предел. Класс современных моделей счетчиков может быть 1,0, 0,5 и 0,2.

Виды современных электросчетчиков


Чтобы разобраться в существующих классах точности, следует понять, что в зависимости от принципа работы существует 2 основных вида бытовых счетчиков: электронные и индукционные.

Индукционные счетчики электроэнергии отличаются большим сроком эксплуатации, но имеют очень высокий показатель погрешности — 2.0.

Кроме того, он увеличивается в тот момент, когда напряжение в сети становится минимальным. Обычно это ночное время.

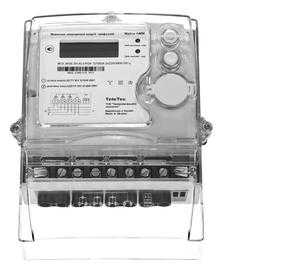

Более современным считается электросчетчик. Он имеет электронную «начинку» — микросхемы, а потому показывает более точные данные, с более низким процентом погрешности. Кроме того, подобные агрегаты способны сохранять показания, а снять их можно не находясь в непосредственной близости от прибора.

Выбор класса точности электросчетчика

На сегодняшний день на государственном уровне принято решение о переходе на счетчики электроэнергии, имеющие класс точности 1.0. Поэтому при покупке логично отдать предпочтение электросчетчику 1 класса точности. Как правило, это электронные приборы учета электроэнергии. Встретить индукционные аналоги подобного класса точности практически невозможно или же они имеют достаточно высокую стоимость. Подобные траты в условиях бытового использования неоправданы: электронные счетчики прослужат долго, до 16 лет, а показатели погрешности — приемлемы.

Поскольку счетчики учета электроэнергии устанавливаются для ее рационального использования и уменьшения суммы за ее пользование, крайне важно, чтобы показатели были точными. Именно поэтому класс точности счетчика электроэнергии  — одна из важнейших характеристик и есть смысл поискать аппараты, имеющие более высокий класс.

enargys.ru

Класс точности электросчетчика — как определить для квартиры

Электрический счетчик

Измерение любой физической величины, всегда происходит с погрешностями, и чтобы расчет на основе замера оказался наиболее верен, используют мерительные средства соответствующего класса точности. Не являются исключением и электрические измерения, в частности, расход потребленной электроэнергии.

Отнесение к какому-либо из классов точности, говорит о том, в каком диапазоне может колебаться реальное значение измерения, то есть, это процентное соотношение класса точности к максимальному значению на шкале. Несмотря на то, что электрический счетчик считается исключительно бытовым прибором, он может иметь различные классы, и использоваться не только бытовыми абонентами.

Описание

Прибор учета расхода электрической энергии, сегодня обязателен к использованию всеми абонентами электрической энергии. Используемые устройства бывают двух видов:

  • Аналоговые индукционные.
  • Электронные цифровые.

Первые – это наиболее распространенный, хотя и постепенно уходящий в прошлое вид. Именно они установлены перед дверями большинства квартир, поскольку обладают высокой надежностью, неприхотливостью и могут прослужить нескольким владельцам жилья.

Такой электроприбор в своей основе использует принцип появления вихревых токов Фуко, в обмотках трансформатора. Это явление, в любом другом случае достаточно вредно для электрических схем, поскольку вызывает сильный нагрев, но в случае с индукционным электросчетчиком, токи вращают алюминиевый диск, в свою очередь, приводящий в движение счетный механизм.

Чем больше потребляемой энергии проходит через обмотки катушек внутри устройства, тем больше скорость диска и соответственно больше расход. Счетчики индукционного типа показывают значение расхода только в настоящий момент.

Электронные цифровые приборы производят учет путем преобразования поступающего тока в электронные импульсы. В отличие от аналоговых, они имеют дополнительный функционал – архивирование данных, передача данных по каналу связи, многотарифный режим, то есть, оценка потребленной электроэнергии в зависимости от времени суток или периода года.

Принцип работы

Потребитель электроэнергии видит на электронном или аналоговом табло, уже суммированный результат, выраженный в израсходованных киловатт/часах, то есть, электрическую мощность потребленную за промежуток времени.

Ее невозможно замерить напрямую, как это делается с измерением напряжения или силы тока, поскольку мощность есть произведение силы на напряжение, а следовательно можно произвести следующие действия:

  1. измерить отдельно эти две величины и вручную посчитать киловатты.
  2. произвести параллельный замер прибором, автоматически суммирующим показания и соотносящим их к единице времени.

Именно последний принцип и реализован в электрических счетчиках. Внутри используется схема на основе трансформатора тока и напряжения, что и в ваттметрах, а наличие счетного механизма позволяет определить расход за конкретный период.

Таким образом, электросчетчик объединяет в себе два измерительных прибора и автоматически делает вычисление. В цифровых приборах, надобности в громоздких трансформаторах нет, поскольку анализ и расчет потребления выполняется интеллектуальными технологиями, а пользователь получает информацию в наиболее удобном для себя виде.

Преимущества и недостатки

Как показывает почти полувековой опыт использования приборов учета электроэнергии в нашей стране, у них нет никаких недостатков, за исключением того, что они насчитывают плату за потребленное электричество. Используя же их, абоненты получают возможность платить строго за потребленную услугу, а ведь старшее поколение прекрасно помнит, что когда-то приходилось оплачивать счета, выписываемые на основе количества электрических ламп в доме.

Электросчетчики, в том числе и аналоговые, характеризуются очень длительным сроком службы, в отличие от расходомеров газа или воды, которые надо периодически очищать от грязи и налета из-за контакта с измеряемой средой.

Стоимость обычного бытового прибора также вполне доступна для потребителя, чего, впрочем, не скажешь о промышленных измерительных комплексах, применяемых на предприятиях, хотя для таких потребителей, эти расходы быстро окупаются.

Что такое класс точности электросчетчика?

Для электрических измерительных приборов, международным стандартом предусмотрено несколько классов точности, определяющих качество измерений. В соответствии с классом, на корпусе прибора, наносится соответствующее цифровое обозначение, обозначающее погрешность в процентах, которая допустима при измерениях, то есть, она не может существенно исказить показания в пользу какой-либо из сторон.

Какие бывают классы точности

В соответствии с международной системой измерений SI, для электроизмерительных приборов предусмотрены следующие основные классы:

  • 0,05.
  • 0,1.
  • 0,2.
  • 0,5.
  • 1,5.
  • 2,5.

Порядок расположения класса обратно пропорционален его цифровому значению, то есть, чем меньше цифра, тем выше класс. Для установления процента погрешности или факта выхода за его пределы проводится поверка – сравнение показаний поверяемого счетчика и образцового.

В качестве последнего может использоваться любой прибор с классом выше на одну и более ступень. Наиболее точные приборы с классом 0,05 и выше, как правило, это лабораторные образцы, не используемые в промышленности, для бытовых потребителей, в такой высокой точности необходимости также нет.

Какой класс точности необходим для квартиры?

Бытовые потребители оснащаются электросчетчиками с точностью измерений не ниже 2,5. Такой предел используется на индукционных электромеханических приборах. Более точные электронные и цифровые модели, дают возможность проводить измерения с погрешностью не более 1 или 1,5. Бытовых счетчиков с более высокими классами не производят, поскольку в этом нет никакой надобности.

Однозначно же, ответить на вопрос, о том, какой класс точности должен быть, могут ответить в энергоснабжающей организации, кроме того, данный нюанс всегда прописывается в договоре на поставку электроэнергии, заключающемся с каждым потребителем. Как правило, устанавливается только нижняя граница, в выборе же более высокого класса, потребитель не ограничен.

Как определить

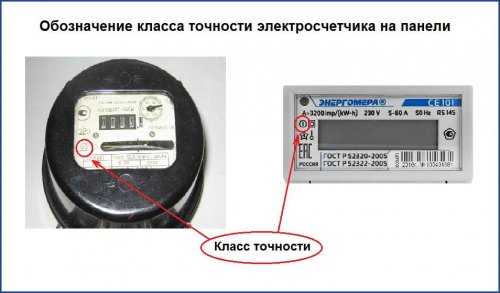

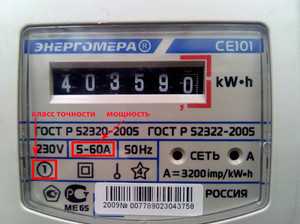

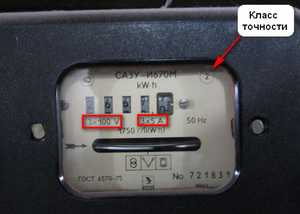

Обозначение класса наносится производителем на корпусе либо на шкале под стеклом, в большинстве случаев, это цифра помещенная в кружок, но в более старых версиях, вместо круга может быть звезда. Если же есть сомнения, что устройство не соответствует приведенным сведениям, то следует обратиться в организацию занимающуюся проведением метрологических поверок, где лабораторным путем будет определено значение погрешности.

По результатам исследований составляется протокол с вносимыми туда показаниями образцового и поверяемого приборов, а также заключением эксперта.

Какой выбрать счетчик

Иногда старые счетчики все же выходят из строя, либо энергоснабжающая организация требует заменить прибор учета. В вопросах выбора опираться следует в первую очередь на технические условия выданные поставщиком, так как он вправе не принять в эксплуатацию оборудование не соответствующее его требованиям.

Если же потребитель не ограничен в выборе, то приобретать следует недорогую модель, возможно даже индукционного электромеханического типа, но желательно новую.

Варианты, когда устанавливаются уже использовавшиеся ранее счетчики, также имеют право на жизнь, однако:

  1. При отсутствии знаний в электротехнике, невозможно определить рабочее состояние.
  2. Поставщик электричества вправе потребовать поверки такого прибора, выполняемой за счет абонента.

Новые счетчики проходят поверку на предприятии-изготовителе, поэтому сразу готовы к установке в электросеть. Обратить снимание следует и на электронные цифровые многотарифные модели, в особенности, если потребитель подключен к трехфазной линии. В таком случае, появляется возможность существенно экономить, в так называемые льготные периоды, когда электроэнергия отпускается по сниженным расценкам.

Другие критерии выбора

Лучше воздержаться от покупки чересчур дешевых приборов сомнительного производства. Даже если они надежны в эксплуатации, еще не означает, что прошли метрологическую аттестацию и находятся в едином реестре измерительных средств.

Обращать внимание следует на производителей имеющих большой опыт работы, а это все без исключения отечественные поставщики. В паспорте прибора обязательно должен стоять штамп предприятия-изготовителя, и оттиск государственного поверителя. Корпус счетчика должен быть опломбирован.

Не помешает и дополнительное удобство, например, в устройствах с жидкокристаллическими экранами, показания видны намного лучше, чем с механическим указателем.

Цена

Несомненно, класс точности оказывает влияние на стоимость прибора, хотя для бытовых потребителей это и не сказывается существенно на стоимости. Если же есть необходимость приобрести лабораторное оборудование, тогда придется отдать сумму большую, чем за бытовой счетчик, что обусловлено использованием более дорогостоящих элементов и материалов.

Расценки в зависимости от класса точности

На сегодняшний день бытовые потребители могут приобрести счетчики начиная от класса 1. Обычный прибор с механическим счетным устройством обойдется в среднем за 15$, а вот за многотарифную модель с однофазным подключением придется отдать около 32$.

Возможна еще установка приборов с погрешностью 1,5, такие будут незначительно уступать в цене, а вот дисковые модели более низких классов на сегодняшний день уже не производятся и постепенно изымаются из эксплуатации.

househill.ru

Класс точности электросчетчика — Uchetovod

Электросчетчики для организаций и населения. Кто должен менять

Электроэнергия это товар, и как любой товар электроэнергия нуждается в измерении и учете. В связи с этим многие потребители очень часть задаются вопросом: какие бывают виды электросчетчиков, порядок замены электросчетчиков и кто должен их менять, требования к счетчикам электроэнергии, какие бывают постановления о замене электросчетчиков и правила их замены, чем электросчетчик для организаций (прибор учета для организаций) отличается от электросчетчика для граждан и другое. В этой статье мы постараемся ответить на эти и другие вопросы.

Какими бывают приборы учета электроэнергии?

Условно электросчетчики можно разделить на две большие группы: индукционные и электронные. Индукционные – это электромеханические приборы, которые можно быстро опознать по вращающемуся элементу – алюминиевому диску. Этот диск должен вращаться при потреблении электрической энергии с определенной скоростью – чем больше нагрузка – тем выше скорость, а счетный механизм определяет потребление электроэнергии.

«Новые электросчетчики» (электронные). Такими приборами учета мы будем называть электронные электросчетчики, которые чаще всего оснащены дисплеем, и они могут хранить в памяти данные о потреблении электроэнергии за определенный период времени. Измерение потребленной электроэнергии такими приборами производится по следующему принципу: в счетчик встроен электронный элемент, вырабатывающий импульс в момент воздействия на него напряжения и переменного тока. По количеству этих импульсов и определяется потребление электроэнергии за определенный период.

Стоит отметить, что индукционные приборами в настоящее время производятся наравне с электронными, но от их использования постепенно отходят, т.е. в настоящее время можно утверждать, что чаще всего индивидуальный прибор учета, установленный у потребителя — это новый электронный электросчетчик.

Нужно ли менять старые счетчики электроэнергии, а также какие требования к приборам учета существуют.

Электросчетчик для граждан.

Многих потребителей-граждан интересует вопрос. А нужно ли менять старый индукционный индивидуальный счетчик, если он исправно работает уже много лет, а также существует ли какой – либо закон о замене электросчетчиков или постановление.

Ответ на эти вопросы содержится в п. 138 и 142 «Основных положений функционирования розничных рынков», утвержденных Постановлением Правительства РФ от 04.05.2012 №442 в котором говорится, что «для учета электроэнергии, потребляемой гражданами подлежат использованию приборы учета класса точности 2,0 и выше». При этом речь идет об приборе, срок службы, который указан в паспорте, не истек. Значит ли это, что все старые счетчики с классом точности 2,5 и ниже использовать нельзя? Нет! Т.к. в п. 142 указано, что «приборы учета класса точности ниже, чем указано в п. 138, используемые гражданами на дату вступления силу настоящего документа, могут быть использованы вплоть до истечения установленного срока их эксплуатации. По истечению установленного срока эксплуатации, такие приборы учета электроэнергии подлежат замене на приборы учета класса точности не ниже, чем указано в п. 138». Средний срок эксплуатации индукционных приборов учета – 25-30 лет. Обычно он указан в его паспорте.

Это значит, что граждане — потребители, класс точности электросчетчиков у которых ниже 2,5, но работающие исправно и срок службы которых не истек, не обязаны производить их замену пока не истечет их срок службы.

Электросчетчик для организаций.

В соответствии с п. 139, класс точности приборов учета для организаций с максимальной мощностью до 670 кВт должен быть 1.0 и выше, а для организаций с максимальной мощностью свыше 670 кВт или для организаций, присоединенных к электрическим сетям напряжением 110 кВ и выше — должен быть не ниже 0,5S. При этом электросчетчик для организаций с максимальной мощностью свыше 670 кВт должен обеспечивать хранение данных о почасовых объемах потребления электроэнергии за последние 120 дней. Подробно об изменениях в законодательстве, касающиеся потребителей с максимальной мощностью свыше 670 кВт. читайте статье «Что должны знать крупные потребители с мощностью свыше 670 кВт в связи с изменением порядка работы на розничном рынке электроэнергии».

За чей счет меняется электросчетчик и порядок его замены.

Много дискуссий вызывает у потребителей вопрос: «кто должен менять прибор учета, если он вышел из строя или класс точности не соответствует требуемому». На наш взгляд ответ однозначен (эта позиция подтверждается судами различных инстанций) — менять должен потребитель, т.к. он его собственник. В редких случаях установить или заменить прибор учета может и сетевая компания, но в таком случае потребитель обязан оплатить стоимость ее услуг по среднерыночным ценам.

В чем различие между однофазными и трехфазными приборами учета электроэнергии?

Однофазные электросчетчики подключаются к одной фазе и рассчитаны на напряжение 220 В. Поэтому наибольшее распространение такие электросчетчики получили в квартирах и объектах малого бизнеса (магазины, ларьки, автомойки и т.д.).

Трехфазные электросчетчики подключаются на уровень напряжения от 0,4 кВ. Трехфазные электросчетчики применяются в больших частных домах, в промышленных и крупных административных зданиях, где осуществлен трехфазный ввод.

Какие счетчики лучше и выгоднее?

В последнее время все большее и большее распространение получили электронные приборы учета электроэнергии. Практически во всех вновь построенных домах в качестве индивидуального счетчика устанавливаются электронные.

Основное отличие индукционного прибора от электронного – это то, что второй тип может быть двухтарифным или многотарифным, а индукционный – нет. Таким образом, если гражданин – потребитель принял решение произвести замену прибора учета на двухтарифный или многотарифный, то выбирать он будет только из электронных аналогов.

Вопросы экономии потребителей при переходе не многот

uchetovod.ru

общие сведения и класс точности электрических счетчиков

Электроэнергии необходим в учет. Данная задача возлагается на электросчетчики. Измеряется электрическая энергия в киловатт-часах – это обозначает, что электрический прибор, который имеет потребляемую мощность 1000Вт, обязан проработать один час, чтобы затратить 1 кВт/ч.

Сегодняшнее, перенасыщение различной электронной (и не только) продукцией, разнообразие различных моделей и видов электронных счетчиков сможет ввести в ступор обычного потребителя.

Счетчики на отечественном рынке есть разные – электронные (цифровые), простые механические, комбинированные, просто «навернутые» и межпланетные очень точные.

Функциональность сегодняшних счетчиков тоже впечатляет – кроме простого измерения мощности электроэнергии, счетчики могут считать тарифы за энергию и характеристики окружающей среды, следить за качеством энергии, и позволяют возможность удаленного доступа.

В этой статье, состоящей из нескольких частей, мы попытаемся ответить на ряд вопросов, которые появляются при выборе, подсоединении и принципе работы электрического счетчика.

Так как, мы не планируем очень глубоко рассматривать данную тему, некоторые вопросы могут быть не тронутым. Потому нелишним будет прочитать в ПУЭ7, Глава 1.5 — «Учет электрической энергии».

Для обзора темы нам предварительно необходимо каким-то образом разделить все электросчетчики на группы по их разным характеристикам. Иными словами, нужно разобраться с классификацией электрических счетчиков.

Главные характеристики

Разделим по разным показателям.

По способу работы (конструктивному выполнению):

  • Электрические.
  • Индукционные.

По электросети:

  • Трехфазные.
  • Однофазные.

При этом трехфазные электросчетчики делятся:

  • По виду интерфейса связи (для электрических счетчиков).
  • По типу измеряемой мощности — электросчетчики активной и реактивной мощности.
  • По типу подсоединения в сеть — трансформаторного или прямого включения.
  • По классу точности.
  • По размеру тарифов — одно- и многотарифные.

Отличия по виду сети электроэнергии

Главное отличие электросчетчиков состоит в третьем пункте, а точнее, для какой электрической сети они предназначены – для одно- либо трехфазной сети.

Электрические счетчики однофазные применяются в однофазных двухпроводных сетях с напряжением 0,40/0,23 кВт. Главное их использование – учет расхода электрической энергии в квартирах или индивидуальных домах.

Производятся электросчетчики на напряжение 220 (либо 127) Вт, номинальным током — 5-60 Ампер. Ставятся на входе или устанавливаются в межэтажных (квартирных) щитах.

Электрические счетчики трехфазные используются для трехфазных трех- либо четырех проводных сетей.

И если с однофазными все просто и ясно, то трехфазные устройства требуют подробного описания, так как они применяются в электронных установках, которые работают на трехфазном токе.

Трехфазные электросчетчики прямого подключения соединяются к сети напрямую, без вспомогательных устройств – трансформаторов тока.

Номинальный ток производимых электросчетчиков прямого подключения — 5-100 Ампер.

Учет потребленной электроэнергии определяется с помощью вычитания изначального показания электрического счетчика (Пн.) из конечного показания (Пк.):

Э=Пк.— Пн.

Но бывают случаи, когда электрическая установка потребляет очень большой ток и электросчетчик прямого подключения этот ток через себя пропускать не в состоянии. Потому в этих случаях применяют подсоединение электрических счетчиков с помощью измерительных трансформаторов тока (ТТ.).

Главное предназначение ТТ. – снизить ток до таких показателей, при которых устройство будет нормально работать.

Расчет потребленной электроэнергии тут определяется тоже вычитанием изначальных показаний из конечных и в дополнение – умножением получившейся разницы данных на коэффициент трансформации (Кт.) тока трансформатора:

Э=(Пк. — Пн.) х Кт

Узнать коэффициент трансформации у ТТ., можно по информации на шильдике непосредственно трансформатора.

К примеру, надпись 200/10 на ТТ обозначает, что изначальная обмотка этого трансформатора рассчитана на ток 200 А, а вторичная на 10 А.

Из такого соотношения мы и имеем коэффициент трансформации, который равняется 20. Иными словами — ТТ снижает первичный электроток в 20 раз.

Конструктивная особенность электросчетчиков

По конструкции, или если говорить иначе, по типу измерительной системы электросчетчики делятся на индукционные и электрические. То есть, устройство электрического счетчика может быть как довольно простым, так и довольно сложным – в случае с электрическим счетчиком.

Индукционный счетчик — способ его работы базируется на действии магнитного поля катушек, по проводке которых проходит ток, на вращающуюся часть – диск.

Вращение диска мы и видим в пластиковом окошке электросчетчика. Причем число оборотов диска пропорционально затраченной энергии. Эти электросчетчики отличаются небольшой ценой, а также довольно высокой надежностью и качеством.

Среди недостатков можно выделить:

  • Низкая функциональность.
  • Невысокий класс точности (большая погрешность).
  • Плохая (практически никакая) защита от воровства электричества.

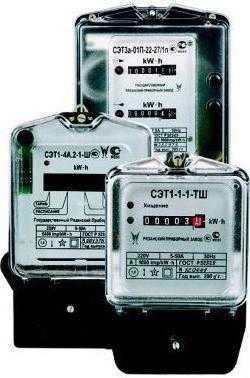

Электронный счетчик – современный прибор учета

Невзирая на большую (в отличие от механических электросчетчиков) цену эти счетчики имеют отличные технические характеристики и хорошие сервисные опции.

Отличительные признаки:

  • Долговечность, нет вращающихся деталей.
  • Повышенный класс точности электросчетчиков.
  • Возможность установки много тарифной системы учета.
  • Повышенный интервал между проверками.
  • Есть внутренняя память для сохранения информации по потребленной энергии.
  • Возможность автоматизированной учетной системы потребляемой электроэнергии (АСКУЭ).

Работает электросчетчик с помощью перехода активной мощности в последовательность импульсов, подсчитывающиеся установленным микроконтроллером. Причем количество импульсов пропорционально затраченной (измеряемой) энергии.

Класс точности электрического счетчика

Это его погрешность выполненных замеров. Если сказать верней – самая большая возможная относительная погрешность, которая указывается в процентах.

Сегодня повсеместно идет замена устаревших электросчетчиков на более современные устройства. Для начала это объясняется именно плохим классом точности старых электрических счетчиков, и с увеличенными нагрузками на электроэнергию. Поэтому все электросчетчики с классом точности 2,5 обязаны быть заменены на электросчетчики с классом точности 2 (или 1). Все такие меры указаны Постановлением РФ №442.

О поверке электросчетчиков

Электросчетчики, как и большинство измерительных устройств, нуждаются в постоянной поверке. Верней сказать – подлежат непременной поверке, так как относятся к области государственного регулирования создания единых измерений.

Главная задача этой процедуры – подтверждение правильности замеров и возможности последующей эксплуатации устройства по назначению. Поверка делается в аккредитованной государством организации в определенный срок.

Есть такой показатель электрического счетчика, как интервал между проверками – это интервал времени, после завершения, которого нужно очередная поверка электросчетчика. Теоретически — чем выше интервал, тем лучше качество устройства.

Изначальная (первичная) поверка делается на заводе-производителе и пишется в паспорте устройства счетчика – с этого времени начинается отсчет интервала.

Время поверки:

  • Электрически счетчик – 9-15 лет.
  • Механический однофазный электросчетчик – 16 лет.
  • Электросчетчики с классом точности 0,5 – 5 лет.
  • Трехфазный счетчик – 5-9 лет, современные электрические счетчики могут иметь интервал 15 лет.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Класс точности электросчетчика — ElectrikTop.ru

Электросчетчику, как и всякому измерительному прибору, свойственно ошибаться. Погрешность, которая возникает лишь из-за конструктивных особенностей устройства и потому не может быть уменьшена ниже определенного предела, определяет класс точности электросчетчика.

Что определяет класс точности

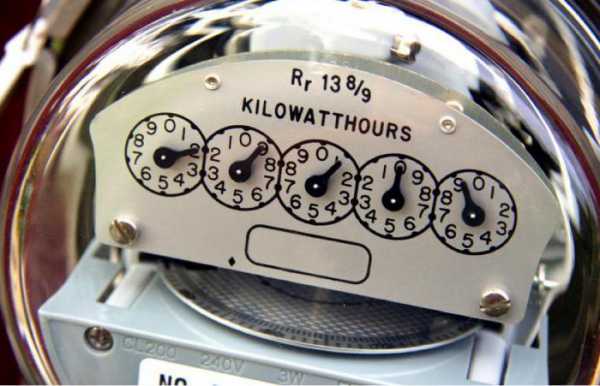

Итак, что такое класс точности в отношении электросчетчика? Это можно продемонстрировать на примере индукционных моделей – тех, в конструкции которых есть вращающийся под действием электромагнитного поля диск.

Для того чтобы избежать так называемого самохода – вращения диска после прекращения подачи электричества, в них есть тормоз. Он представляет из себя постоянный магнит, который посредством регулировочных винтов сдвигают ближе или дальше от диска. Взаимодействие его поля с тем, который наводится от прохождения тока по проводникам, создает тормозящий эффект. Из-за него часть электрической энергии не может быть учтена, ведь она участвует в этом процессе.

На практике было определено, что она равна двадцати или двадцати пяти ваттам на каждый киловатт-час – это 2 или 2,5 процента. Ранее, до середины 40-х годов прошлого века, из-за технологических особенностей производства электросчетчиков – невозможно было, например, сделать диск максимально легким, поставщикам энергии приходилось мириться и с пятью процентами потерь. Вот это значение – процентное соотношение неучтенной электроэнергии в каждом киловатт-часе – и принято считать классом точности. Существует шесть градаций классов:

1) 5,0;

2) 2,5;

3) 2,0;

4) 1,0;

5) 0,5 и 0,5S;

6) 0,2;

Возрастание степени точности считается по мере уменьшения значения.

Где и какой класс применяется

В мае 2012 года Правительством РФ принято постановление, которое определяет область применения электросчетчиков того или иного класса.

Для индивидуальных пользователей – приборы, установленные на вводах в частный дом, квартиру, независимо от типа питающего напряжения (одна фаза 220 вольт или три фазы 0,4 кВ) – класс точности не может быть ниже, чем 2,0.

Для коллективных пользователей, питающихся от сетей напряжением 0,4 кВ – вводные распределительные щитки, общие для всего дома, подъезда или на различных промышленных площадках – класс точности не ниже 1,0.

В магистральных электросетях напряжением до 35 кВ и мощностью до 670 кВт применяются электросчетчики класса точности 1,0 и выше.

При напряжениях свыше 110 кВ и мощностях более 670 кВт применяются приборы учета класса точности 0,5, 0,5S или 0,2.

Повышение точности измерения происходит не из-за того, что имеются административные различия в ранге электросетей, а по той причине, что за единицу времени через них проходит разное количество электроэнергии. Чем оно больше, тем выше должен быть класс точности электросчетчиков, что в итоге дает одинаковое количество неучтенной электроэнергии на всем протяжении линии – от электростанции до отдельной квартиры.

Какой счетчик у вас и стоит ли его менять?

Класс точности электрического счетчика можно узнать из его паспорта, а если он утерян, то прочитав обозначения на его лицевой панели. Искомый параметр – процентное отношение количества не учитываемой прибором энергии к ее общему объему – пишется внутри небольшого круга, очерченного обычно тонкой черной или, в очень редких случаях, красной линией. В индукционных приборах он находится на уровне диска и дублируется стрелкой, на него направленной.

Сомнительно, что вы увидите в этом значке цифру 5. Такие технические раритеты были заменены еще при переходе с напряжения 127 на 220 вольт, которое в нашей стране закончилось в основном к середине 70-х годов прошлого века. Но вот значение 2,5 встречается еще очень часто, поскольку такие приборы учета выпускали вплоть до 2000 года.

Надо ли вам менять такой счетчик? Если исходить из класса точности – то обязательно и срочно! Однако то же постановление Правительства РФ определило, что если срок эксплуатации прибора не истек, а он для индукционных моделей он равен 25 лет, то вы можете пользоваться им на законных основаниях. Дата выпуска указана в таблице параметров под диском.

При обнаружении значка с цифрой 2 вам так же необходимо посмотреть на дату выпуска. Дело в том, что высокоточные индукционные приборы учета стали впускать в СССР, начиная с 1975 года. Ваш счетчик контролирующие организации могут признать как полностью выработавшим свой моторесурс.

При этом он может быть вполне исправным и абсолютно точным. Продлить срок жизни прибора можно, отнеся его в сертифицированную метрологическую лабораторию. Только вот ее услуги могут оказаться дороже, чем покупка нового.

На практике вам не требуется смотреть ни в паспорт прибора, ни на его панель. Дело в том, что все индукционные приборы не имеют класса точности выше 2,0. А цифровые, независимо от способа индикации результатов (на ЖК дисплее или разрядными кольцами), не бывают ниже 1,0.

Приборы классом 0,5 и 0,2 используются только в трехфазных сетях и подключаются через трансформаторы тока. В быту вы не сможете ими воспользоваться от слова «никак», к тому же они чрезвычайно дороги.

В последние годы большинство ресурсоснабжающих организаций практикуют насильственное навязывание индивидуальным потребителям цифровых приборов учета с классом точности 1,0. Их действия не имеют законного основания, поэтому, если вашему счетчику не более 10 лет и на его лицевой панели стоит цифра 2 в кружке, вы имеете полное право продолжать пользоваться им.

Но только с одним большим «Но»: кроме класса точности и года выпуска поинтересуйтесь еще и максимальным рабочим током, на который он рассчитан. Модели на 32 и менее ампер могут стать источником пожара, поскольку нагрузочные токи в проводке современного жилища имеют большие значения.

electriktop.ru

Классы точности электросчетчиков. Требования к электросчетчику по точности

Развитие современной промышленности и электросетей бытового назначения идет параллельно с развитием современной систему чета электроэнергии, в результате чего было принято решение ввести классы точности электросчетчиков.

Как обстоит ситуация на сегодняшний день?

На данный момент в России существует множество различных компаний, которыми осуществляется производство и реализация приборов учета электроэнергии, при этом технические новинки, которые предлагают различные производители, являются уникальными, и в основном они не поддаются сравнению. При этом многие пользователи не знают о том, как правильно выбирать устройства, имеющие действительно полезные функции для каждого человека, и как правильно определять классы точности электросчетчиков.

В современном мире ведение правильного учета и управление энергопотреблением уже давным-давно стало одной из наиболее важных задач энергетики, при этом одним из последних шагов отечественной электротехники в данном направлении можно назвать инициативу, направленную на формирование умных электросетей.

Особенности отечественной и зарубежной практики

Еще в 2009 году США решили выделить первые 4 млрд долл. на развитие проекта с использованием умных сетей, и в конечном итоге это дало старт кампании AMI. Классы точности электросчетчиков, используемых и разработанных для реализации этого проекта, представляли собой наиболее современные цифровые приборы учета, которым обеспечивается единая диспетчеризация непосредственно с отдельным компьютером оператора. Это уже далеко не стандартный электросчетчик 2 класса точности, а гораздо более точное и эффективное устройство.

Таким образом, уже в 2015 году было запланировано установить более 40 миллионов таких счетчиков, что даст значительный толчок в развитии энергетической промышленности этой стран.

В России также постепенно начинают внедряться инициативы, которые предусматривают внедрение не только основных систем диспетчеризации показаний приборов учета, включая также активное внедрение специальных приборов учета, которые могут объединяться в полноценную информационную сеть. Еще в прошлом веке было заложено начало внедрения таких систем автоматического контроля и учета электроэнергии, однако для создания действительно масштабных систем на тот момент нужно было иметь более современные технологии. Учитывая тенденцию к активному применению микропроцессорных технологий, данное направление позволило создать новые классы точности электросчетчиков.

Что представляют собой современные устройства?

На данный момент высокотехнологичные микропроцессорные счетчики обеспечивают возможность установки двухсторонней связи со специальным диспетчерским пультом. При этом стоит отметить, что существуют самые разнообразные способы передачи информации, включая транслирование через силовые провода, оптический порт, RF-модем, канал Wi-Fi и еще множество других вариантов. Каждая из указанных выше схем объединения имеет свои преимущества и недостатки.

Также современные производители в последнее время приводят достаточно большое количество характеристик, которые являются ненужными и непонятными для обычного потребителя, и в частности, это касается срока службы, веса, степени влаго- и пылезащиты, используемой системы кодировки информации и еще целого ряда других данных. Подобная информация является более актуальной для специализированных энергосбытовых организаций, берущих в эксплуатацию подобное оборудование, а также закупающих и устанавливающих его на различных объектах.

Как в основном делается выбор?

В преимущественном большинстве случаев основной критерий выбор для современных потребителей – это цена, и даже если человеку нужен, например, электросчетчик 2 класса точности, в конечном итоге он приобретет устройство, имеющее наиболее оптимальную стоимость. При этом технические грамотные покупатели могут обратить внимание на номинальный ток, тип используемого индикатора и полноту информации, которую данное устройство будет предоставлять через свой монитор.

Однако при этом существует также еще один параметр, который нужно учитывать в процессе выбора необходимого устройства для учета расходуемой энергии – это то, какой класс точности необходим для квартирных электросчетчиков.

Что это такое?

По сути, класс точности представляет собой степень погрешности того или иного устройства. Данный параметр должен в обязательном порядке отображаться на передней панели данного устройства и имеет вид цифры, размещенной в окружности. Таким образом, если вы приобретаете электросчетчик второго класса точности, то в таком случае в окружности должна присутствовать цифра «2».

Чем они различаются?

На сегодняшний день существует определенная система стандартных величин классов точности подобных устройств, которая принята не только в России, но еще и во множестве других цивилизованных стран. Данная классификация распределяет все приборы для учета электроэнергии на следующие группы:

В соответствии с такой классификацией уже соответствующие органы в различных странах принимают решение о том, какой класс точности необходим для квартирных электросчетчиков. При этом сразу стоит отметить тот факт, что в определенном ряде случаев числа могут писаться без десятичной части, а если к обозначению также добавляется латинская буква S, то это говорит о том, что в трансформаторной системе этой конкретной модели счетчика используется структурированный металл, что обеспечивает более высокую степень надежности и долговечности данного оборудования.

Наиболее оптимальным вариантом в данном случае можно назвать электросчетчик 1 класса точности.

Почему так важен этот параметр?

На первый взгляд, достаточно большой показатель погрешности в конечном итоге может оказаться выгодным для потребителя, и многие стараются этим руководствоваться, выбирая, какой класс точности должен быть у электросчетчика. При этом в том случае, если погрешность склоняется в большую сторону, то при необходимости можно написать жалобу напрямую в энергосбыт, и вследствие этого они обязаны будут провести скорейшую замену устройства. Однако если погрешность направляется именно в пользу потребителя, то в таком случае она начинает приносить прямую выгоду для владельца квартиры.

В связи с этим определяясь, какой класс точности должен быть у электросчетчика в квартире, можно сказать о том, что лучше выбирать прибор, имеющий класс точности 5.0 и 2.0, причем устанавливать даже не электронное, а индукционное устройство, оснащенное вращающимся диском, так как этот счетчик можно будет запросто затормозить. Многие в свое время слышали о том, какой имеет тормозящий эффект мощный магнит, находящийся на крышке данного счетчика.

Насколько это безопасно?

В действительности применение таких мер достаточно просто отслеживается, в связи с чем многие предварительно стараются разобраться в том, как определить класс точности электросчетчика и установить в своем доме действительно соответствующее устройство. Тем более не стоит забывать о том, что подобные способы обмана приборов учета являются хорошо известными среди работников энергоснабжающих компаний, а любые нарушения, зафиксированные со стороны контролера, в конечном итоге могут обернуться серьезным штрафом для недобросовестных потребителей.

Как снизить размер оплаты электроэнергии?

В первую очередь, если вы хотите снизить уровень потребляемой энергии, вы должны разобраться с тем, как узнать класс точности электросчетчика, и определиться с наиболее оптимальным устройством для своей квартиры или частного дома. Также вам следует использовать только специализированное экономичное электрооборудование. В зависимости от того, каким образом электроприбор потребляет мощность и излучает световой поток, все устройства распределяются на семь основных классов, имеющих соответствующие буквы от A до G. Таким образом, устройства А-класса являются наиболее эффективными и экономными среди всех остальных.

Бесконтактные устройства

Для владельцев бесконтактных устройств даже не обязательно знать необходимый класс точности электросчетчика. В последнее время такое оборудование стало на рынке достаточно распространенным и приобретается многими владельцами квартир и частных домов.

Бесконтактный счетчик электроэнергии представляет собой устройство, которое отличается от остальных принципиально другим способом сбора информации. В обыкновенном устройстве предусматривается использование обмотки тока и напряжения, которыми обеспечивается протекание всего тока, необходимого для работы различных устройств. При этом стоит отметить, что в данной схеме абсолютно вся электрическая сеть счетчика будет пребывать постоянно под напряжением ~220В, и при этом будет подвергаться точно таким же скачкам напряжения, как и в случае домашней сети. Такой вариант является довольно ненадежным вне зависимости от того, используете вы электросчетчики класса точности 2.5 или же пользуетесь какими-либо другими устройствами.

В чем их преимущества?

В случае с бесконтактным устройством токовая обмотка не имеет никакой конструктивной сопряженности с логической частью. Значения протекающего тока снимаются без необходимости обеспечения непосредственного контакта с проводом при помощи изолированного трансформатора тока. При этом стоит отметить, что точность такого оборудования существенно превышает точность стандартных устройств за счет того, что какие-либо дополнительные помехи в логической схеме полностью отсутствуют. Другими словами, невозможно встретить бесконтактные электросчетчики класса точности 2.0 или какие-то подобные устройства.

Для того чтобы снять значения напряжения, два провода, проходящих через данное устройство, не должны развиваться. Использование специализированных зажимных винтов позволяет обеспечить непосредственный контакт с проводом в одной точке, что позволяет добиться увеличенной степени пыле- и влагозащищенности оборудования. При этом напряжение ~220В не может допускаться к логической схеме счетчика при помощи специализированных схемных решений, а также использования дополнительной гальванической развязки.

Такие устройства может устанавливать каждый, даже не задумываясь о том, какой класс точности электросчетчика ему может понадобиться. Данная конструкция отличается повышенной надежностью, имеет усиленную защищенность от внешних воздействий, а также в процессе их производства предусматривают повышенные конструктивные меры по пожаробезопасности. Помимо всего прочего, определяя класс точности электросчетчика для населения, стоит обратить внимание в сторону этих устройств еще и по той причине, что они исключают возможность хищения электроэнергии.

fb.ru
