Собираем коаксиальный дымоход для газового котла – обзор процесса

Как устроен коаксиальный дымоход для газового котла

Проще говоря дымоход вставляют в трубу приточного клапана. В итоге воздух засасывается в камеру горения сквозь зазор между трубами, а угарный газ, водяной пар и прочие составляющие  выхлопа  котла отводятся по внутреннему каналу.

Подобным образом устроен и горизонтальный и вертикальный коаксиальный дымоход. Ведь ориентация центральной оси приточного и вентиляционного воздуховода не влияет на конструкционные особенности подобных дымоходов.

Сквозь коаксиальный воздуховод происходит и вентиляция камеры горения газа или жидкого топлива, и приток воздуха к горелке. При этом вентиляционный канал обустраивается внутри приточного воздуховода.

Комплект поставки коаксиального дымохода

Как правило, коаксиальные системы отвода продуктов горения входят в комплект поставки газовых котлов, а равно и нагревательных приборов, работающих на жидком топливе. Но если потребителя не удовлетворяет штатная система, то он может приобрести комплект коаксиального дымохода от стороннего производителя. Однако в состав такого комплекта в обязательном порядке должны входить следующие составляющие:

• Колено – фитинг для соединения воздуховода и котла.
• Коаксиальный воздуховод – канал для подкачки воздуха в топку, внутри которого находится изолированный трубопровод, отводящий продукты горения.
• Адаптер дымохода – фитинг для обустройства точки прохода коаксиального воздуховода сквозь стену.
• Хомуты и фланцы – фитинги для соединения составных частей дымохода.
• Накладки – шайбы для декорирования точки прохода дымохода сквозь стену.

При этом большинство производителей газовых котлов категорически не рекомендуют использовать для отвода продуктов горения самодельные коаксиальные системы.  Ведь создать действительно работоспособный коаксиальный дымоход своими руками   практически не возможно – такой продукт  просто не может обеспечить равномерный приток воздуха в камеру горения. Кроме того, «самоделка» повышает риск отравления угарным газом практически на порядок.

Разновидности коаксиальных дымоходов

Несмотря на общую конструкционную схему и комплектацию сортамент коаксиальных дымоходов все же можно разделить на три группы, используя в качестве основы для классификации конструкционные материалы, из которых изготавливают воздуховоды и фитинги.

Подобная схема позволяет выделить из общего ряда следующие разновидности дымоходов:

• Комплекты из оцинкованной стали – это самый дешевый вариант коаксиального дымохода. Однако срок службы такого изделия всего 5-6 лет. После чего конструкция теряет свою презентабельность (ржавеет), а затем и вовсе разрушается.
• Комплект из нержавеющей стали – этот материал гарантирует и длительный период эксплуатации, и сохранение первоначального экстерьера. При этом «нержавеющие» дымоходы стоят не очень дорого. Но в случае коллективного или промышленного использования системы монтаж коаксиального дымохода из «нержавейки» не рекомендован – этот материал не выдержит высокой концентрации химически активных компонентов «выхлопа» нагревательного прибора.

• Комплекты из кислотостойкой высоколегированной стали – этот материал выдержит самую высокую концентрацию химически активных продуктов сгорания. Однако такие дымоходы стоят недешево.

В итоге «оцинкованные» дымоходы подойдут только сторонникам бюджетных решений, «нержавеющие» комплекты устроят только владельцев бытовых котлов, а  промышленные и коммунальные системы обогрева придется комплектовать исключительно высоколегированными, кислотостойкими воздуховодами и фитингами.

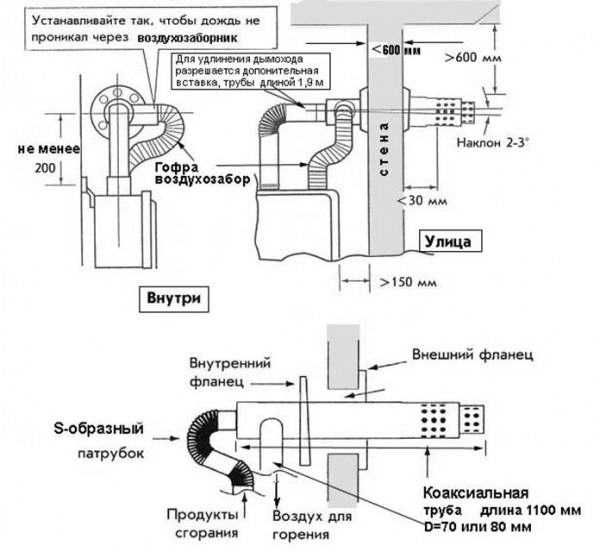

Схема установки коаксиального дымохода

Если вы приобрели «штатный» коаксиальный дымоход – требования к установке подобной системы, а равно и схему монтажа такой конструкции, можно обнаружить в документации к нагревательному прибору. В «паспорте» котла или водогрейной колонки будет изложен порядок монтажа и указаны установочные размеры – расстояние до котла, диаметр прохода сквозь стену и прочее.

Покупатель  «постороннего»  дымохода таких подсказок не получит. Однако универсальность конструкции и стандартная схема комплектации позволяет сформулировать общие для всех коаксиальных дымоходов правила установки.  В итоге схема установки «штатной» или «посторонней» системы «вентиляции» топки котла выглядит следующим образом:

• Перед тем как установить коаксиальный дымоход закрепите на опорной поверхности сам отопительный прибор. Причем настенные котлы следует закреплять на расстоянии 50-60 сантиметров от потолка. Расстояние от котла до стены, соседствующей с опорной поверхностью, не может быть меньше 15 сантиметров.  Напольные нагревательные приборы устанавливают на подиум, приподнимая над полом, поскольку вертикальный участок коаксиального воздуховода не может быть длиннее 300 сантиметров.

• Далее необходимо пробить в стене отверстие для выхода дымохода за пределы дома. Идеальный вариант месторасположения отверстия – над котлом, прямо в опорной стене. Впрочем, отверстие можно пробить и в соседней стене, ближайшей к опорной поверхности. При этом расстояние от края отверстия до нулевой точки (до земли) не может быть меньше 200 сантиметров. Диаметр отверстия должен быть на 2-3 сантиметра больше внешнего диаметра коаксиального воздуховода. В финале этого этапа с внешней стороны стены крепится адаптер, фиксирующий горизонтальный участок дымохода.
• Далее нужно ввести в отверстие горизонтальный участок дымохода. Можно со стороны улицы. Причем расстояние от торца внешнего участка дымохода до стены не должно превышать 60 сантиметров. В финале этапа изнутри и снаружи на дымоход надевают декоративные шайбы.

• Следующий шаг – монтаж колена, которое устанавливают на дымоходный штуцер котла. Если нагревательный прибор установлен на пол или немного ниже пробитого  в стене отверстия, то на дымоходный штуцер придется установить вертикальный воздуховод и только затем отвод-колено, ось которого должна совпадать с центром отверстия. При этом было бы неплохо немного приподнять колено над осью отверстия, обеспечив уклон горизонтального участка для стекания конденсата из воздуховода на улицу. В итоге минимальное расстояние от горизонтального участка дымохода до корпуса котла не может быть меньше 25 сантиметров.

• В финале необходимо зафиксировать вертикальный воздуховод или колено на дымоходном штуцере котла с помощью хомута. Далее мы фиксируем горизонтальный участок дымохода тем же хомутом и, уплотнив точку прохода воздуховода сквозь стену минеральной ватой или другим негорючим теплоизолятором, крепим к адаптеру декоративные накладки-шайбы.

Как видите: схема монтажа не отличается особой сложностью. Причем эту операцию можно начать с обустройства точки прохода дымохода сквозь стену, отложив монтаж котла напоследок. В этом случае вам не придется покупать дополнительные коаксиальные воздуховоды – горловину котла просто установят прямо под коленом дымохода.

grounde.ru

Коаксиальный дымоход для газового котла — конструкция и монтаж (фото, видео)

Автономное отопление в последнее время становится не только необходимым условием проживанием в частном доме, но также способом повешения комфорта и экономии денежных средств владельцев жилой площади в многоквартирных постройках. Возросший спрос на отопительные приборы стал поводом для разработки боле мощных и производительных моделей. Современное оборудование предъявляет повышенные требования к безопасности подключения и выводу отходов горения через дымоходные каналы. По этой причине в обиход вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

Содержание статьи

Устройство и функции

Коаксиальный дымоход – это канал дымоудаления, конструкция которого представляет собой две трубы разного диаметра, вставленные одна в другую. Внутренние поверхности труб не касаются друг друга, межу контурами находится воздушная прослойка. Коаксиальный дымоход собирают из доборных элементов: прямых труб, отводов, тройников, сборников конденсата. Он выполняет две основные функции:

1. Удаление дыма из топки. Дымом принято называть смесь газов, образующихся в результате сгорания топлива. Эту задачу выполняет внутренняя труба коаксиальной системы дымоудаления.
2. Подача воздуха в топку. Чтобы поддерживать горение в газовом котле, следует обеспечить беспрепятственный доступ в топку кислорода. В отопительных приборах с обычным каналом дымоудаления воздух забирается из помещения, из-за чего внутри становится душно и трудно дышать. Коаксиальный дымоход подает в топку воздух через внешний контур трубы.

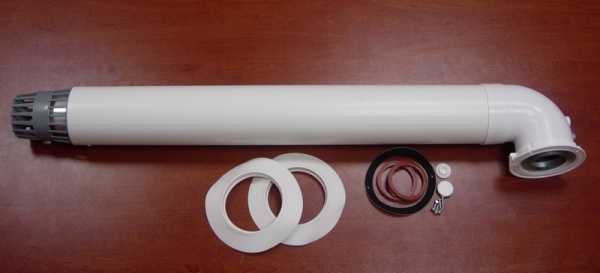

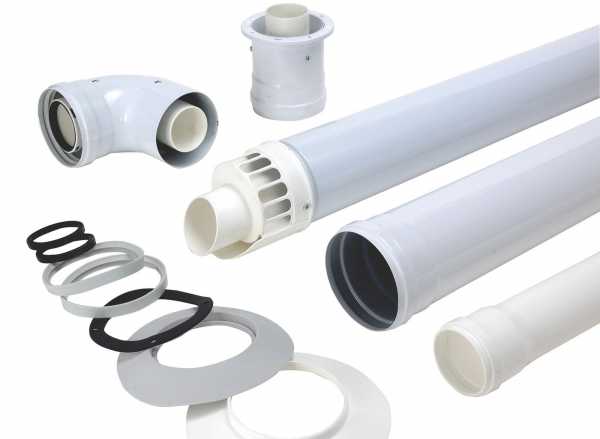

   Комплект для сборки коаксиального дымохода

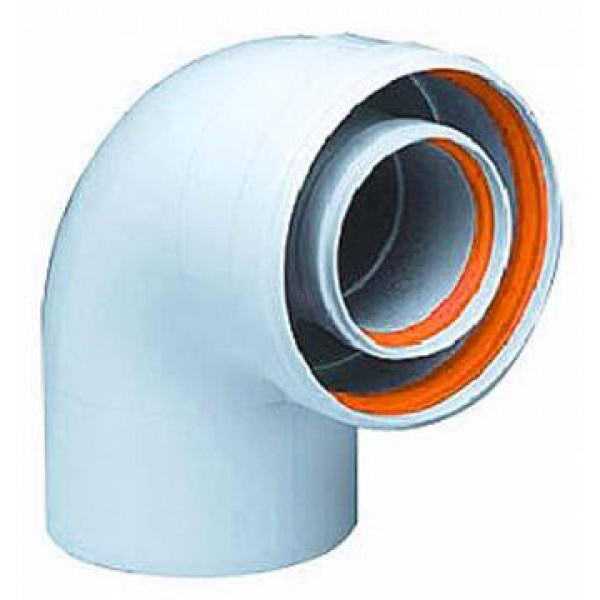

   Отводное колено коаксиального дымохода в разрезе

Важно! Такое устройство сконструировано по принципу разделения функции дымохода. Это позволяет повышать производительность и эффективность. Продукты сгорания топлива, температура которых достаточно высока, нагревают внешний контур. А внешняя труба, через которую проходит атмосферный воздух, в свою очередь охлаждает внутреннюю. Благодаря такой конструкции происходит выравнивание температуры в дымоходе, что предотвращает появление конденсата и снижает риски возникновения возгораний.

Преимущества

Коаксиальный дымоход считают более совершенным и эффективным способом удаления продуктов сгорания из топки отопительного прибора. Элементы для сборки зачастую поставляются в комплекте с оборудованием. Большинство производителей рекомендуют устанавливать свою продукцию с дымоходами такого типа, так как они имеют следующие преимущества:

• Высокая производительность. За счет нагревания атмосферного воздуха, попадающего в топку с улицы, КПД газового котла увеличивается, а расход топлива и затраты снижаются.
• Изолированность. Благодаря внешнему забору воздуха система дымоудаления отопительных проборов с закрыто топкой и коаксиальным дымоходом изолирована. Это значит, что угарный газ не проникает в жилые помещения.
• Пожаробезопасность. Так как внешний контур трубы, через который движется атмосферный воздух, имеет более низкую температуру, риск возгорания по вине дымохода сводится практически к нолю.
• Универсальность. Монтаж коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
• Компактность. Соединение в одном устройстве двух функций позволяет экономить пространство, так как высокопроизводительный дымоход коаксиального типа меньшего диаметра справляется с любым объемом газов.
• Простота установки. Чтобы вывести дымоход газового котла коаксиального вида на улицу через стену не требуются особые знания, опыт или дорогостоящий инструмент. Его конструкция позволяет с легкостью установить и ввести в эксплуатацию настенный или напольный котел.
• Экологичность. Благодаря высокому КПД котлов с использованием каналов дымоудаления коаксиального типа газ полностью сгорает в топке. Такое устройство снижает выбросы газа в атмосферу, что более безопасно для экологии.

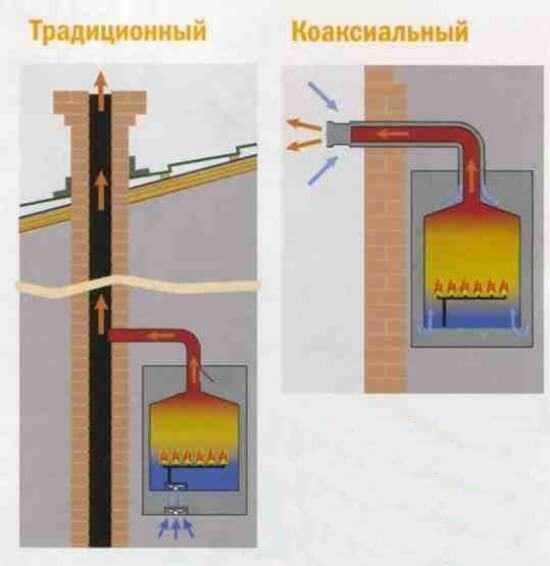

  Отличия между выводом обычного и коаксиального дымоходного канала

Важно! Коаксиальный дымоход подходит исключительно для газовых котлов с закрытой топкой и принудительной тягой, функционирующей за счет небольшого вентилятора, встроенного внутри трубы. В проект системы дымоудаления такого типа обязательно включают сборник конденсата и ревизию, через которую выполняют очистку трубы.

Требования безопасности при монтаже

Согласно статистике МЧС и производителей, коаксиальные каналы дымоудаления считаются более безопасными и эффективными. Однако, при их установке следует соблюдать определенные требования:

1. Максимально разрешенная для большинства моделей длина трубы, отводящий продукты сгорания в атмосферу, составляет 3 м. Для отдельных приборов допускают использование труб длиной до 4-5 м.
2. Трубу дымоудаления выводят наружу здания через стену, прилегающую к стенке отопительного котла. Длина горизонтального участка в месте вывода не должна превышать 100 см.
3. Отверстие для вывода трубы на улицу располагают на высоте не менее 150 см от отопительного котла и 200-250 см от уровня земли.
4. Расстояние от места вывода трубы до соседних сооружений должно превышать 300 см.
5. Коаксиальный дымоход для газового котла не рекомендуют располагать под окнами. Минимально допустимое расстояние от точки вывода до окна – 100 см.
6. Для дымоходов с принудительной тягой вертикальный участок трубы необязателен, достаточно горизонтально вывести его через стену.

   Правила безопасного монтажа



   Требования к трубе дымоудаления

Обратите внимание! Профессиональные строители спорят насчет эффективности использования коаксиальных дымоходов на территории средней полосы России и боле северных регионов, утверждая, что из разрабатывали для использования при температуре до -15 градусов. Там, где зимой большую часть времени температура опускается ниже этой отметки, они промерзают. Производители объясняют проблемы неправильным расчетом диаметра внешней и внутренней трубы и длины дымохода.

Монтаж

В отличие от традиционных способов дымоудаления дымоход коаксиального типа монтируется просто. Чтобы выполнить установку, нужно строго следовать инструкциям производителя газового оборудования и требованиям пожарной безопасности. Опытные мастера советуют обращать внимание на следующие моменты:

• Установку дымохода производят совместно с монтажом отопительного оборудования.
• Приборы с закрытой топкой не требуют оборудования отдельного помещения для котельной, однако место установки следует обшить снизу по бокам и сверху огнеупорным материалом.
• На стене определяют точку вывода трубы через стену на улицу. Ее располагают на высоте 1,5 м от выводного патрубка котла. Выпиливают отверстие в перегородке, размер которого на пару сантиметров больше диаметра дымохода.
• К патрубку котла присоединяют специальный связующий элемент и собирают дымоход из отдельных сегментов. Места стыков фиксируют хомутами. Важно! Для герметизации соединений коаксиальной системы дымоудаления нельзя использовать герметики или клеящиеся ленты, уплотнители.
• Место прохода трубы через препятствие в виде стены изолируют с помощью огнеупорного материала, к примеру, базальтового волокна.
• Горизонтальный сегмент, выводящий тубу на улицу, поворачивают с помощью отводного колена вверх и надставляют до необходимой длины. Вертикальный участок фиксируют на кронштейны к стене. На оголовок надевают защитный дефлектор.

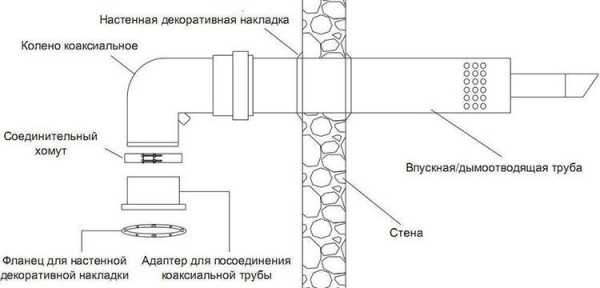

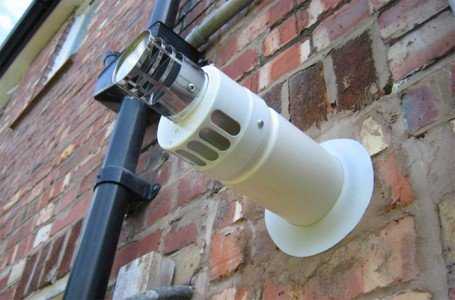

  Вывод трубы дымоудаления через стену

Видео-инструкция

krovlyakrishi.ru

Коаксиальный дымоход для газового котла: устройство и схема монтажа

Уют и комфорт в доме создает тепло. И в наше время есть много способов отопить жилье. В многоэтажных строениях отопление является центральным, но владельцы частных домов отдают предпочтение различным котлам, которым непосредственно требуется дымоотводный канал. По нему дым будет уходить на улицу, а не в жилое помещение. На мену стандартным трубам приходят более усовершенствованные и компактные.

Разница между обычным дымоходом и компактным и безопасным коаксиальным типом

Коаксиальный дымоход — это новейшая система, обладающая повышенным уровнем безопасности. Она предназначена для многих газовых котлов. Особой популярностью пользуется коаксиальный дымоход baxi. Давайте подробно разберемся, что такое коаксиальная система дымоотведения, с ее устройством, нормами монтажа.

Что такое коаксиальный дымоходный канал?

Данным вопросом задаются многие владельцы отопительных котлов. Коаксиальный дымоход — это конструкция, которая собрана по принципу «труба в трубе» и применяется в теплонагревателях, таких как: газовых котлах, конвекторах, радиаторах, имеющих зарытые камеры сгорания. Уникальность таких дымоходных каналов в том, что собирается данная конструкция из нескольких частей, которые вставляются друг в друга и держатся благодаря тому, что внутри данного устройства находятся специализированные перемычки. Они не дают соприкасаться и соскальзывать деталям.

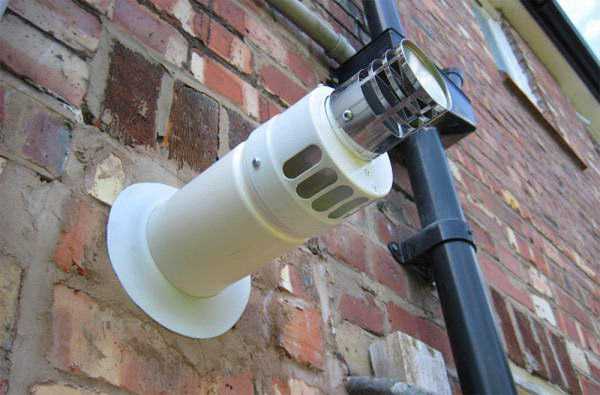

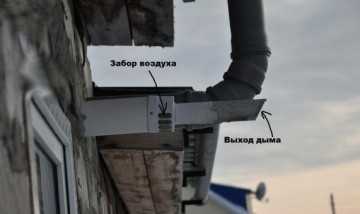

Коаксиальный дымоотводный канал, выведенный наружу через стену дома. Вид с улицы

Плюс данных моделей дымоходных каналов в том, что холодные воздушные потоки, которые нужны для тяги, проникают по наружной трубе с улицы, а не с помещения. Также дымоходные каналы коаксиального типа решают сразу несколько самых важных в отоплении вопросов:

• повышается безопасность при эксплуатации дымохода за счет поступления холодного воздуха по внешней трубе, которая остужает внутреннюю;
• осуществляет подачу кислорода, который просто необходим для горения и вывода наружу гари;
• увеличивается коэффициент полезного действия отопительных приборов за счет согревания холодных воздушных потоков о разогретую выхлопную трубу;
• хороший КПД увеличивает степени экологичности теплогенераторов и улучшает дожигание газового топлива;
• весь рабочий процесс осуществляется снаружи помещения, что увеличивает комфорт в нем при отоплении газовым котлом;

Прочитайте также про плюсы и недостатки вермикулитового дымохода на нашем портале.

Необходимые составные части для монтажа коаксиального дымоотводного канала для газового отопительного котла

• они уменьшают расход горючего материала и повышают КПД отопительной системы в целом за счет полноценного сгорания;
• при низком весе и доступной цене они обладают высокой огнеупорностью и сталью высокого качества. Особенно этими качествами известен коаксиальный дымоход для газового котла baxi;
• они имеют специальный слив для конденсата;
• риск возникновения возгорания сводится к нулю, так как из-за постоянно циркуляции температура воздуха в дымоотводе снижается до безопасной температуры.

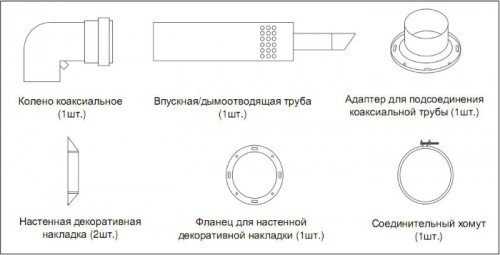

Стандартный комплект поставки коаксиального дымоотведения для газового котла

Оборудование с таким дымоходом экологическое, так как они не дают остаткам несгоревших частиц вылететь на улицу и попасть в атмосферу.

Совет! Они отлично подходят для домов, так как обеспечивают комфорт и безопасность владельцам даже деревянных домов за счет их устройства.

Читатели считают данные материалы полезными:

• Установка керамического дымохода своими руками, советы и рекомендации
• Ставим теплообменник на дымоход самостоятельно

Типы коаксиальных дымоходов

Они подразделяются на два вида: утепленные и неутепленные. Первый из них наиболее адаптирован к зимним условиям и с успехом применяется на всей территории России.

Они подразделяются на три типа по установке:

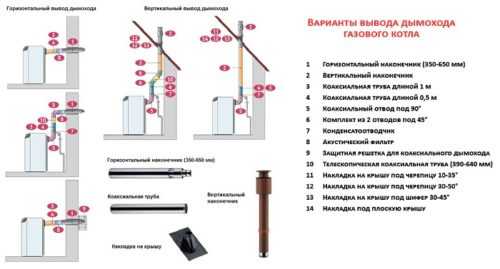

Схема по вертикальной установке коаксиального дымохода в зависимости от наклона крыши

• вертикальный коаксиальный дымоход. Может применяться если нет возможности вывести дымоход через стену;
• горизонтальный коаксиальный дымоотвод. Он устанавливается при установке принудительной вентиляции котла. Максимальная длина горизонтального участка ограничена. Она должна быть не более трех метров, но все же изготовители ставят свои ограничения. Прежде чем заниматься проектированием конструкции необходимо изучить характеристики устанавливаемого устройства;
• наклонный коаксиальный дымоход. Самый редкий вариант установки и применяться только тогда, когда два других варианта использовать невозможно.

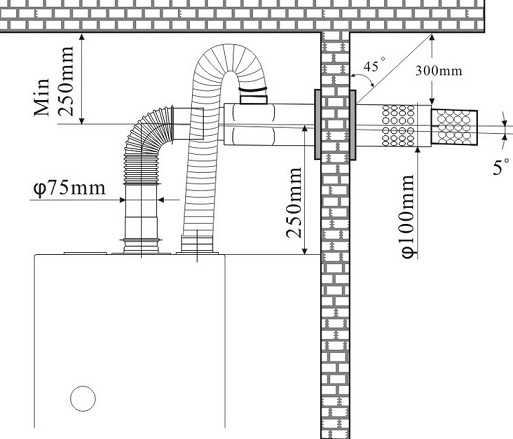

Схема по горизонтальной установке коаксиального дымохода в помещении

Для каждого котла направление дымоотвода является индивидуальным.

Требования к установке

Коаксиальный дымоход, требования к установке которого, указаны в паспорте к каждому устройству, индивидуальны, но существуют и общие. Среди них:

• к монтажной работе следует тщательно подготовиться. Для начала нужно подобрать правильное сечение. Нужно внимательно изучить паспорт на котел и инструкцию от производителя, в которой должна быть указана информация о необходимой длине дымохода;

Совет! Если же она не указана, то следует ориентироваться на общепринятые рамки. В самом лучшем варианты длина дымоотводного канала должна быть не менее пяти метров.

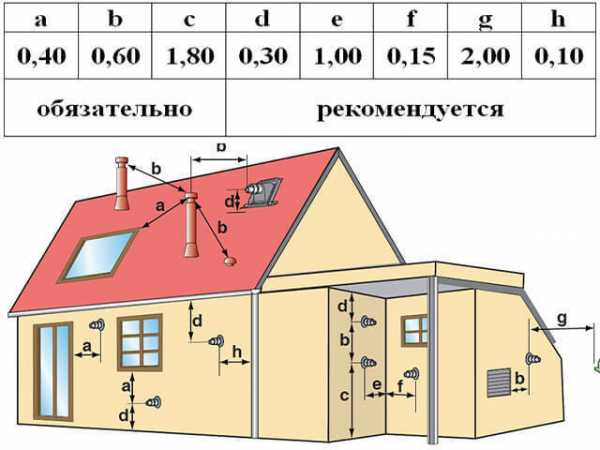

Схема расположения коаксиального дымохода снаружи здания при соблюдении норм

• для того чтобы тяга в дымоходе была лучше, его следует установить немного выше конька крыши;
• устанавливать их нужно очень осторожно и тщательно крепить. При неправильно произведенном монтаже дымоотводного канала может произойти утечка или подача дыма в отапливаемое помещение;
• отводящий канал при правильной установке дымохода должен быть больше диаметром, чем выход из котла;

Совет! Необходимо перед установкой сверить данные с техническим паспортом на дымоотводный канал в поле — диаметр. Это поможет избежать ошибок.

• прибор для осуществления отопления должен быть установлен на полтора метра ниже, чем выходной патрубок дымоотводного канала, при этом ввод трубы должен иметь угол не менее трех градусов. Такое расположение обеспечивает беспрепятственный спуск конденсата.
• Вход дымоотвода должен располагаться на высоте не менее чем метр-полтора от пола. Это убережет его от загрязнения.

Совет! Если осуществляется монтаж ложной систем дымоотвода, не следует делать ее длину более трех метров. Это позволит дыму беспрепятственно входить наружу.

Этот материал отлично дополнят следующие публикации:

• Обзор дымоходов для печи из различных материалов
• Правила установки дымоходов: выводим дымоходную трубу через стену

Требуемые крепежные элементы

Схема работы коаксиальных дымоотводных каналов. Рисунок иллюстрирует нахождение отверстий для захвата воздуха и дымоотводной трубы

Список требуемых для сборки коаксиального дымоотводного канала элементов будет иметь зависимость от того, где будет устанавливаться патрубок для выхода дыма: с боковой стороны или сверху. Для первого случая потребуется горизонтальная сборка конструкции, во втором же варианте вывод дымоходного канала будет гораздо легче. Для выведения отвода в вертикальное положение потребуются кронштейны различных модификаций и хомуты для закрепления стыков.

Важно! Строго запрещено использовать для крепления герметик и самодельные переходники, так как это небезопасно и может привести к некорректному функционированию системы.

При правильном выборе элементов установка не потребует много времени, и система будет служить на протяжении длительного времени.

Особенности монтажа такой коаксиальной конструкции

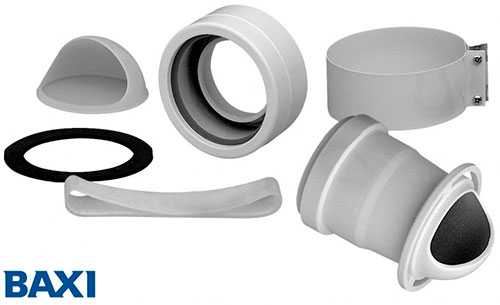

Особенности дымоходов Baxi для котлов

Baxi является одной из самых известных фирм по производству отопительных систем. Она изготавливает дымоотводы из полипропилена высокого качества.

Дымоходы Baxi, которые с успехом применяются для дымоотведения в частных домах северных районов России

Коаксиальный дымоход для газового котла Baxi имеет такие характеристиками как: надежность и легкость. Они изготавливаются производителем в диаметрах двух типов: 100/60 миллиметрах и 125/80, при этом размер выступа дымоотвода составляет 350 миллиметров. Такой тип подойдет не только для южных, но и для северных регионов России. Они препятствуют появлению внутренней наледи при низких температурных режимах. Дымоходы фирмы Baxi обладают удлиненным оголовком и защитой конструкцией, что позволяет им работать без перебоев при пятидесяти градусах мороза по Цельсию.

Видео: советы по установке коаксиального дымохода

Коаксиальные дымоходы — это новый шаг в создании современных отопительных систем частных домов. Они экологичны, безопасны и комфортны, а также просты в установке. При выборе следует учитывать то, что некоторые из них не предназначены для работы при низких температурах, поэтому жителям северных регионов лучше всего обратить внимание на отопительную систему от Baxi. Обеспечение дома теплом с появлением такой системы станет проще.

kamin-maker.ru

Конструкция и монтаж коаксиального дымохода

Содержание статьи:

Бытует мнение, что безопасность использования в качестве отопительных приборов газовых котлов зависит исключительно от конструктивных особенностей этих устройств. Якобы, чем дороже котел, тем он надежнее. На самом же деле ни один, даже гипердорогой элемент отопления не может обеспечить полную безопасность жизни и здоровья людей, если в процессе его монтажа и обустройства всей системы в целом не соблюли правила установки дымохода. Именно он выводит из помещения продукты горения и обеспечивает правильную работу котла.

Если речь идет об отопительных приборах, работающих на голубом топливе, то их монтируют вместе с так называемыми коаксиальными дымоотводами. Их преимущество состоит в том, что воздух, так необходимый для процесса горения, берется снаружи. Получается, что эта деталь выполняет двойственную функцию: вначале забирает кислород с улицы и обеспечивает работоспособность газового котла, а затем выводит из дома дым и копоть. Сегодня мы поговорим о том, что представляют собой коаксиальные дымоходы, в чем состоят их достоинства и недостатки; детально опишем процесс монтажа и подскажем, чему следует уделить максимум внимания.

Достоинства и недостатки коаксиального дымохода

Под термином «коаксиальный» подразумевается конструкция, состоящая из двух частей. Дымоходы такого типа представляют собой двухконтурные изделия из труб, различающихся диаметром. Они вставляются друг в дружку, а чтобы детали не соприкасались, оборудуются специальными перемычками.

Как уже говорилось выше, система предназначена для выполнения двойственной функции – забора воздуха снаружи и выведения продуктов горения. Общая длина коаксиального дымоотвода равна двум метрам. Располагается он горизонтально и проходит через стену. Через крышу такие трубы обычно не выводят – это снижает их функциональность.

Совет! Для повышения работоспособности дымоотвода коаксиального типа выводить наружу его лучше горизонтально – через стену.

Благодаря особой конструкции принцип работы предмета нашего сегодняшнего разговора кардинально отличается от того, как функционирует подавляющее большинство других дымоходов. Воздух, без которого невозможен процесс горения в котле, забирается снаружи самой трубой, исключая необходимость регулярного проветривания помещения. Кроме того, коаксиальные дымоходы решают целый ряд проблем, с которыми не в силах справиться прочие системы:

• повышают КПД отопительного прибора путем сокращения теплопотерь, так как забираемый снаружи воздух нагревается от той части трубы, которая выводит дым;
• сводят к минимуму риск возгорания там, где труба соприкасается с легковоспламеняемыми поверхностями, ведь температура внутренней трубы заметно снижается после контакта с холодным наружным воздухом;
• не загрязняют атмосферу несгоревшими газами, так как топливо благодаря высокому КПД выгорает полностью. Следовательно, газовые котлы, оборудованные коаксиальными дымоотводами, более экологичны;
• повышают уровень безопасности людей благодаря тому, что весь цикл работы котла проходит в закрытой камере. Ни дым, ни гарь в помещение не попадают, следовательно, отпадает необходимость обустройства принудительной вентиляции;
• коаксиальные дымоотводы компактны, установить их можно даже в небольших по площади комнатах;
• богатый выбор таких устройств позволяет оборудовать ими совершенно любые с точки зрения мощности и особенностей конструкции отопительные приборы.

Если говорить о недостатках системы, то он наблюдается лишь один – высокая стоимость, которая по карману не всем. Хотя здесь следует учесть все «за» и «против» и хорошенько подумать: возможно, в некоторых случаях имеет смысл переплатить за качество и полную безопасность эксплуатации.

Монтаж дымоотвода коаксиального типа

Установку дымовыводящего канала такого типа необходимо начинать с подготовки отверстия в стене, диаметр которого будет соответствовать сечению дымохода. После этого нужно надежно соединить трубу с горловиной, размещенной на отопительном приборе, и зафиксировать ее с помощью хомута. Полученную таким образом конструкцию следует прочно прикрепить несколькими болтами.

Совет! Сечение трубы должно быть аналогично диаметру выхлопного патрубка на главном элементе отопления.

Теперь можно собирать сам дымоотвод. Используя хомуты, которые идут в комплекте, соедините детали. Проверьте, надежно ли они скреплены. Наденьте сверху декоративные накладки, чтобы труба не портила интерьер помещения.

Устанавливать коаксиальный дымоход можно двумя способами – внутренним и наружным.

Внутренний монтаж начинают с подбора сечения трубы, оно указано в паспорте. Соединяют трубу с котлом при помощи тройника, а звенья крепят «цепочкой», чтобы не препятствовать выходу дыма.

Двухконтурные трубы соединяют между собой переходным узлом, а на стыки накладывают хомуты.

При наружном монтаже, который предпочтителен в случае, если коаксиальный дымоход прокладывают в уже готовом здании, в первую очередь выбирают место для входа трубы. На наружной стене определяют место выхода дымоотвода, проделывают отверстие соответствующего диаметра. Затем начинают сборку системы: трубу соединяют с газовым котлом посредством колена и тройника, крепят ее к стене надежными кронштейнами.

Советы по установке коаксиального дымоотвода

Безопасный монтаж дымохода необходимо осуществлять согласно требованиям техники безопасности и инструкции, которой сопровождается система во время покупки.

Выходное отверстие нужно делать на расстоянии полтора метра над газовым котлом. При этом расстояние от отверстия до земли не может быть меньше 1 метра.

Если труба слишком короткая, и ее нужно наращивать, помните, что итоговая ее длина не может быть больше трех метров. Применять герметики для соединения частей запрещено.

Выполнять горизонтальный монтаж следует под небольшим углом – хотя бы в 3 градуса.

Максимально допустимое количество колен в системе составляет 2 штуки.

Выводы

Коаксиальные дымоходы – системы, обладающие огромным количеством преимуществ при минимуме недостатков. Они функциональны, экологичны, совершенно безопасны и при правильной установке способны прослужить долгие годы.

Видео по теме

Loading…

mybuilding.tips

Как установить коаксиальный дымоход



Коаксиальный дымоход (вертикальный участок).

Коаксиальный дымоход — вертикальный сдвоенный канал для отвода дымовых газов по внутренней трубе от котла и дымоотвода вверх в атмосферу, и подачи воздуха по промежутку между внутренней и внешней трубой на горение. Дымоход должен иметь вертикальное направление и не иметь сужений. Узлы стыковых соединений дымоходов должны располагаться вне конструкции перекрытия (покрытия) на расстояниях, обеспечивающих удобство их монтажа, обслуживания и ремонта. В нижней части дымохода должны быть предусмотрены конденсатосборник и устройство для чистки и ревизии.



Минимальные отступы до горючих материалов.

Минимальный отступ до горючих материалов для коаксиальных дымоходов составляет 0 мм. от внешней оболочки.

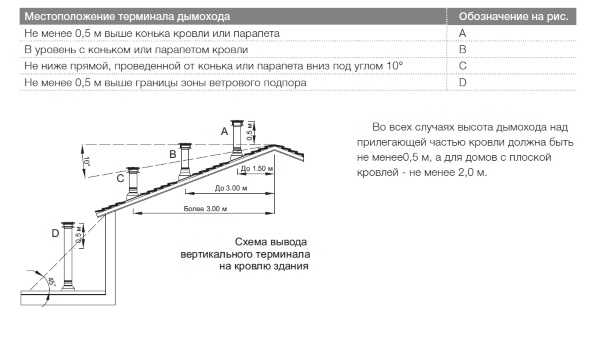

Вертикальный терминал коаксиального дымохода.

При выведении коаксиального дымохода вертикально, выше кровли, необходимо соблюдать следующие расстояния:



Коаксиальный дымоотвод (горизонтальный участок).

Коаксиальный дымоотвод — горизонтальный сдвоенный канал для отвода дымовых газов по внутренней трубе от котла до дымохода или наружу через стену здания, и подачи воздуха по промежутку между внутренней и внешней трубой на горение. Установка дымоотвода через наружную стену здания, без использования вертикального дымохода, возможна только в индивидуальных домах.

 При проектировании дымоотвода старайтесь минимизировать его длину. Желательно использовать не более 3-х поворотов на 90°. При необходимости контроля дымовых газов и отвода конденсата в дымоотводе, предусматриваются соответствующие элементы.



Горизонтальный терминал коаксиального дымоотвода.

При установке горизонтального терминала необходимо соблюдать следующие расстояния:



Отвод конденсата.

В процессе работы системы дымоудаления возможно выпадение конденсата на внутренней стенке внутренней трубы дымохода. При этом очень важно избежать попадания конденсата в рабочую область котла, т.к. это в свою очередь может привести к разрушению его активных элементов. Для отвода конденсата необходимо предусмотреть установку конденсатосборника. Конденсатосборник разрешается не устанавливать в тех случаях, когда получено подтверждение, что температура внутренней поверхности стенки дымохода будет выше температуры «точки росы».

Дальнейший отвод конденсата допускается осуществлять в канализацию при условии его разбавления в пропорции 1:25, если суммарная мощность котлов не превышает 260 кВт. В иных случаях перед сливом в канализацию требуется его нейтрализация.





Рекомендации по монтажу.



Общие положения.

Перед монтажом убедитесь в целостности упаковки и наличии уплотнительных колец. Элементы системы должны храниться в оригинальной упаковке, быть защищены от загрязнений и влаги. Используйте инструменты, пригодные для работы с алюминием. После монтажа, рядом с соединением дымоотвода и дымохода, обязательно установите табличку с указанием типа системы дымоходов.



Соединение элементов.

1dym.ru

Коаксиальный дымоход для газового котла своими руками

Содержание:

Применение закрытой топочной камеры в газовых отопительных приборах привело к увеличению их КПД и возможности забора воздуха для горения с улицы. Тогда и придумали новый вид дымоотвода: коаксиальный дымоход – что такое это значит?

Устройство коаксиального дымохода

Коаксиальная система дымоотвода имеет две трубы разного диаметра, когда одна находится внутри другой и закреплена с помощью перемычек. По внутренней трубе выводятся продукты горения, а по наружной поступает воздух с улицы в камеру сгорания. Таким образом, коаксиальные дымоходы используются только в газовых агрегатах с закрытой топкой.

Принцип работы

Итак, в коаксиальном дымоходе заложен принцип «труба в трубе», и у каждой свое назначение. С другой стороны, это теплообменник, поскольку выходящие дымовые газы нагревают поступающий воздух с улицы. Еще одна составляющая – возможность минимизации длины дымохода за счет горизонтальной укладки.

Такое «ноу-хау» коаксиального дымохода позволяет монтировать его в считанные часы, и дает возможность в некоторых случаях отказаться от установки дополнительной вентиляции.

Внимание! «Разрешается делать вывод дымовых газов через наружные стены дома для котлов с мощностью до 30 кВт».

Для изготовления коаксиальных дымоходов применяются разные марки стали и пластик. Все зависит от температуры выходящих продуктов сгорания. Внутренняя труба зачастую выполнена из нержавеющей стали, а наружная – из оцинковки или пластика.

Конструкция

Что такое дымоход коаксиальный выяснили, из чего же он состоит? Нужно отметить, что обустройство коаксиальных дымоходов производится двумя способами: горизонтально и вертикально. Вертикальные дымоходы могут прокладываться снаружи здания и внутри.

Каким способом монтировать дымоход решается индивидуально. В многоэтажных домах используются горизонтальные дымоходы, когда вывод осуществляется наружу через стену. В этом случае длина коаксиального дымохода, скорее всего, будет составлять не более двух метров.

Производители устанавливают максимальную длину для каждой модели, что указано в паспорте изделия. Все зависит от вида котла и его технических характеристик.

Коаксиальные дымоходы для котлов продаются отдельно. В комплект входит: боковой наконечник, колено 90 град., адаптер, фланец, соединительные хомуты и декоративные накладки. Некоторые модели поставляются вместе с дымоходом.

В индивидуальных домах и коттеджах лучше устанавливать коаксиальный вертикальный дымоход. Это связано с тем, что котлы с закрытой топкой снабжены вентиляторами, а значит, зависимы от электричества. И в случае с горизонтальным дымоходом производительность значительно снижается.

Для вертикального дымохода ничего не поменяется, если длина коаксиального дымохода не будет превышать максимальную. Его комплектация составляет: вертикальный наконечник, колено 90 град., адаптер, отвод конденсата, накладка на крышу.

Особенности

Нестандартная конструкция коаксиального дымохода определяет его функционирование по совершенно иному принципу, отличительному от традиционного. Это позволяет устранить ряд проблем, присущих для обыкновенных дымоходов:

1. Необходимый для поддержания горения кислород поступает в котел непосредственно с улицы. Так сберегается воздух внутри помещения и сохраняется микроклимат.
2. Отсутствие обратной тяги.
3. Поскольку воздух с улицы поступает по наружной трубе, она имеет незначительную температуру, что позволяет производить монтаж коаксиального дымохода в деревянном доме.
4. Нет необходимости в обустройстве дополнительной вентиляции или частых проветриваний.
5. Простота монтажа.

В связи с тем, что коаксиальные дымоходы двухтрубные, существует специальное обозначение. Надпись дымоход коаксиальный 60/100 означает диаметры внутренней и внешней труб в миллиметрах.

Дымоходный монтаж

Только правильная и грамотная установка коаксиального дымохода позволит эксплуатировать его в заданном производителем режиме без поломок. Если монтаж произведен без соблюдения необходимых условий, безопасность работы будет вызывать большие сомнения.

Горизонтальный подход

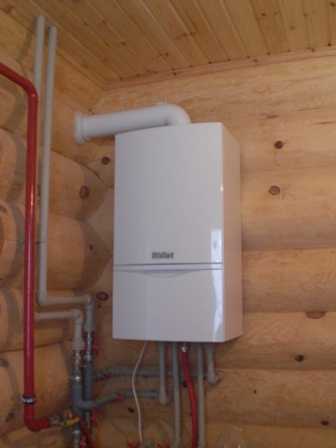

Монтаж горизонтального коаксиального дымохода своими руками вполне посильная задача. Вместе с дымоходом поставляется инструкция, следуя которой можно без затруднений его установить.

Для облегчения работы дымоход лучше монтировать после установки котла (напольного или навесного). Местоположение отопительного прибора определяется согласно техническим условиям к проекту газификации дома (квартиры).

Сначала нужно промерить расстояние от выходного патрубка до стены и знать ее толщину, плюс 30 см. Это будет длина дымохода. Собрать дымоход, как указано в инструкции. При недостаточной длине используется удлинитель коаксиального дымохода.

Теперь можно разметить выходное отверстие. Здесь существует ряд требований:

• отверстие должно быть расположено не ниже 1,5 м от поверхности земли;
• от потолка до отверстия должны быть не менее 20 см;
• расстояние от коаксиального дымохода до окна, вентиляционной решетки или двери не менее 0,5 м;
• перед дымоходом не должно быть никаких преград (стены, забора, прочее) в радиусе не менее 60 см от крайней точки дымохода.

Отверстие высверливается с диаметром на 5 мм больше, чем сам дымоход.

Далее дымоход вставляется в отверстие и выводится наружу не меньше, чем на 30 см (не забываем о декоративной накладке). В зависимости от длины дымохода вставляется или вынимается коаксиальный фланец из выходного патрубка. К патрубку присоединяется адаптер.

В зависимости от вида котла (напольный или настенный) с помощью хомута присоединяется удлинитель или колено. Последним присоединяется боковой (горизонтальный) наконечник, надев на него декоративную накладку.

Монтируя коаксиальный дымоход нужно обеспечить ему незначительный уклон. Направление уклона зависит от типа котла. В инструкции по эксплуатации производитель указывает, какой наклон и в какую сторону должен совершаться. Например, Ferroli: «…должен иметь уклон от котла приблизительно 3 мм/м, чтобы избежать попадания дождевой воды в котел».

А вот в конденсационных котлах нужно устанавливать приспособление для отвода конденсата, и уклон будет в обратную сторону. К примеру, Beretta: «конденсатоотводчик должен устанавливаться на дымоотводе в пределах 0,85 м от котла…дымоотвод должен быть наклонен в сторону конденсатоотводчика на 1 %».

Напоследок просветы в отверстии забиваются негорючим утеплителем, штукатурятся и закрываются декоративными накладками.

Вертикальный вынос

Если по каким-то параметрам невозможно установить горизонтальный дымоход, то обустраивается вертикальный. В этом случае монтаж коаксиального дымохода своими руками тоже не проблема. Он может быть как внутренним, так и наружным.

Внутренний дымоход выводится наружу через чердачное перекрытие и крышу. Крепится к стене при помощи кронштейнов. Важной деталью является наличие устройств отвода конденсата и ревизии (прочистки).

Если перекрытие деревянное, то можно применить защитный кожух из оцинкованной стали. Выходная труба на крыше тщательно герметизируется и надевается накладка.

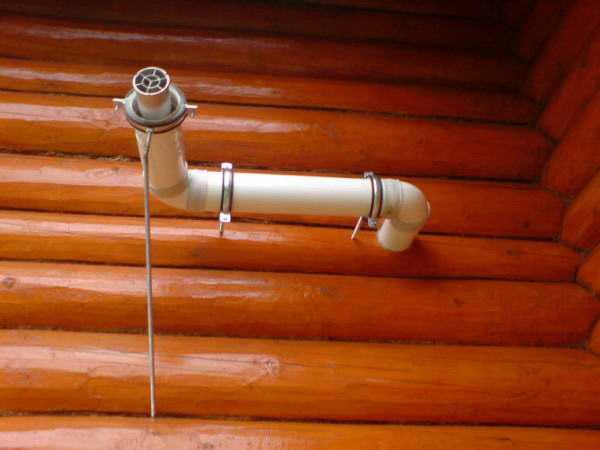

Вариант с вертикальным наружным дымоходом самый худший и используется, когда два первых не подошли. Неприятность ситуации заключается в том, что здесь совмещен дымоход коаксиальный горизонтальный и традиционный (вертикальный).

Сначала монтируется горизонтальный участок через наружную стену. Присоединяется колено 90 град., устанавливается ревизия и патрубок забора воздуха. Приток воздуха происходит именно здесь, а не сверху.

Дальше на крышу ведется обычная труба дымохода, которая укрывается теплоизоляцией (можно сэндвич). Вся конструкция упирается на нижнюю консоль и крепится к стене кронштейнами.

Для вертикальных разновидностей обледенение коаксиального дымохода исключено, поскольку нет предпосылок для образования конденсата. Еще одним средством борьбы с конденсатом служит раздельная подача воздуха в отопительный прибор и отвод отработанных газов. Для этих целей применяется специальное приспособление – разделитель коаксиального дымохода.

Коаксиальные дымоходы – лучшее решение, когда нужно обустроить автономную систему отопления. Для них присущи надежность, невысокая цена и простота установки. Газовые котлы с закрытой камерой горения с таким дымоходом имеют самый высокий показатель КПД.

Монтаж коаксиального дымохода можно выполнить самому, но лучше эту работу доверить профессионалам.

fireplace.su

Устройство, принцип работы и монтаж коаксиального дымохода

Экология потребления.Усадьба:Все о конструкции, принципе действия и монтаже коаксиального дымохода. Основные разновидности системы и особенности ее установки.

Автономная отопительная система, если она не работает на электричестве, не может обойтись без отводящего продукты сгорания устройства. Если раньше это мог быть только традиционный дымоход, то теперь появились и другие варианты, более эффективные и практичные. Монтаж коаксиального дымохода дает множество преимуществ, кроме того, он может быть произведен в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Будем разбираться.

Коаксиальный дымоход: что это такое

В технике понятие «коаксиальный» означает наличие двух каких-либо предметов, расположенных так, что один находится внутри другого. Таким образом дымоход коаксиального типа представляет собой двухконтурную конструкцию, выполненную из труб разного диаметра. Внутри большего по размеру элемента располагается меньшая деталь. Расстояние между ними строго одинаково по всей протяженности конструкции, включая все изгибы и колена.

Для этого между трубами располагаются специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Каналом для удаления дыма является внутренняя, меньшая по диаметру труба. Через просвет между двумя деталями внутрь отопительного прибора с улицы поступает необходимый для поддержания горения кислород. Таким образом, газы внутри системы перемещаются в противоположных направлениях.

Особенности конструкции дымохода коаксиального типа дают ему возможность выполнять сразу функции. Устройство обеспечивает бесперебойное поступление воздуха, что необходимо для поддержания процесса горения. Помимо этого оно успешно отводит от котла продукты сгорания. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но встречаются и вертикальные вариации.

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоотводы различной конфигурации с учетом архитектурных особенностей постройки. Все элементы, входящие в систему, стандартизированы, что существенно упрощает их монтаж.

Стандартный комплект состоит из нескольких модулей:

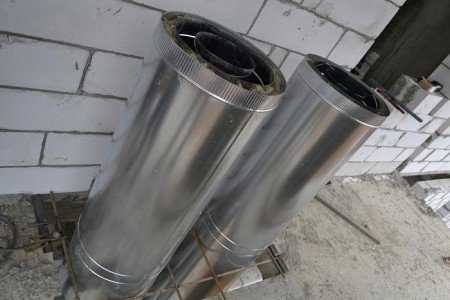

Для изготовления деталей для коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Она устойчива к воздействию высоких температур, прочная и легкая. Некоторые модели выполняются из алюминиевых сплавов или термостойкого пластика. Для стыков применяются уплотнители, изготовленные из термостойких полимеров, способных выдержать температуры порядка 230-250°.

Разновидности дымоотводов коаксиального типа

Различают несколько видов конструкции «труба в трубе». Подробно рассмотрим каждый из них.

Наружные и внутренние системы

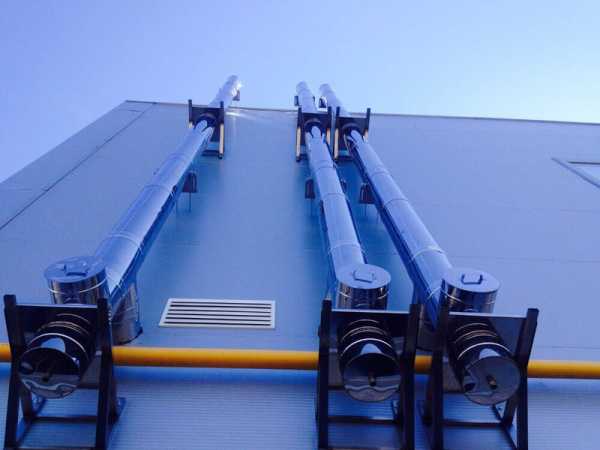

Все коаксиальные дымоходы в зависимости от места их расположения делят на наружные и внутренние. Первые располагаются на наружной стороне постройки и закрепляются прямо на фасаде. Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах постройки. Отличительная особенность дымохода наружного типа – простота в обслуживании и монтаже.

Внутренние конструкции монтируют в специально проложенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы. Важно, чтобы их устройство и размеры полностью соответствовали современным требованиям противопожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже.

Не утепленные и утепленные устройства

В холода, особенно в сильные морозы, канал, подающий в систему воздух, может промерзать. В этом случае количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора. В некоторых случаях и к его остановке. Поэтому там, где низкие температуры длятся довольно длительный период времени, а также там, где зимой нередки сильные морозы, рекомендуется устанавливать утепленные системы.

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три вложенных друг в друга детали. Свободное пространство между двумя крайними элементами утепляется. С этой целью оно заполняется любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и промерзания.

Горизонтальный или вертикальный вывод

Изначально коаксиальные дымоходы разрабатывались как горизонтально ориентированные системы, но на практике такое расположение возможно не всегда. Большинство дымоходов такого типа представляют собой смешанные конструкции. В них могут присутствовать как вертикально ориентированные, так и горизонтальные участки. Это обусловлено местом расположения отопительного прибора в здании. В некоторых случаях возможно использование вертикальных дымоотводов, но только для котлов без принудительной тяги.

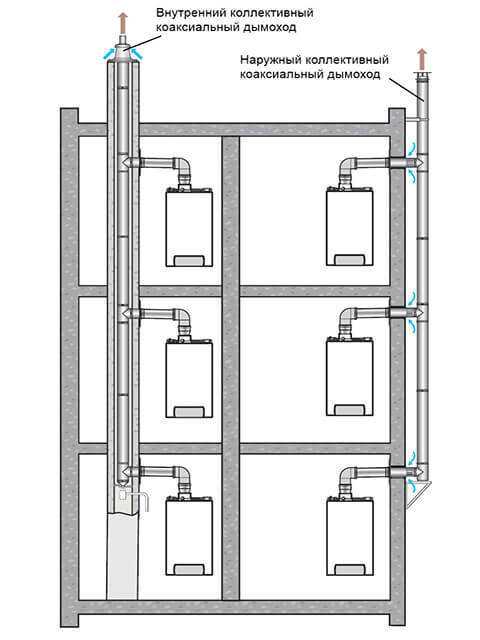

Коллективные и индивидуальные конструкции

Для обслуживания одного отопительного прибора используются индивидуальные коаксиальные дымоходы. Это простые системы без разветвлений, которые могут иметь различную конфигурацию. Для работы с несколькими котлами монтируют коллективный дымоотвод. Это шахтная система с несколькими разветвлениями. При этом каждая из веток отходит к одному из теплогенераторов. Такая конструкция может быть только вертикальной.

Почему выбирают коаксиальные системы

Конструктивные особенности дымохода коаксиального типа дают ему возможность работать по отличному от традиционного дымоотвода принципу. Для обеспечения горения в топку котла обязательно должен подаваться кислород, а продукты сгорания отводиться. Котлы, оборудованные раздельными дымоходами, забирают воздух из комнаты, в которой установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Отработанные газы посредством естественной тяги отводятся наружу. Приборы с коаксиальными дымоходами работают иначе. Такие дымоотводы представляют собой совмещенную систему подачи воздуха и отведения дыма. Необходимая для работы устройства тяга создается естественным путем или при помощи вентилятора, что позволяет использовать небольшие по протяженности конструкции.

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода дает возможность полностью исключить их воздействие на состав воздуха в комнате, где установлен котел. «Выжигания» кислорода не происходит, вследствие чего не требуется проветривания помещения. Количество воздуха, находящегося в камере сгорания, оптимально, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от отопительного прибора отводится по внутренней трубе. Она проходит внутри другой, по которой движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход. Это существенно повышает его пожарную безопасность, что очень актуально для построек, выполненных из дерева и других достаточно легко воспламеняющихся материалов.

Коаксиальная система увеличивает КПД отопительного прибора. Это происходит за счет того, что подаваемый в топку воздух, проходя по внутренней полости конструкции, нагревается от трубы, отводящей горячий дым. Еще одно значимое достоинство дымоходов такого типа – компактность и относительно небольшие размеры, особенно по сравнению с традиционными раздельными дымоотводами.

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем она на 40% дороже традиционной. Еще один обусловлен устройством дымохода коаксиального типа. Трубы с горячим дымом и холодным воздухом соприкасаются, что неизбежно приводит к образованию конденсата, особенно в холодную погоду. Таким образом, система нуждается в обустройстве специального слива для конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

Как выбрать размеры устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные через дробь. Первая из них показывает диаметр внутренней трубы, вторая – наружной. Подобрать нужный размер достаточно просто. Он должен быть указан в паспорте котла, который будет соединяться с таким дымоходом.

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымоотвода. Она имеет ограничения, зафиксированные в монтажной инструкции, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указываются в таблице подбора, которая должна быть приложена к технической документации отопительного оборудования.

Установка дымохода в свете нормативных актов

Отводящая дым система коаксиального типа может быть установлена в частном или многоквартирном доме. Последнее тоже достаточно распространено, особенно в связи с повсеместной установкой индивидуальных отопительных систем в квартирах. До 2012 года проектирование и монтаж дымоотводов коаксиального типа в многоквартирных и частных домах регламентировались одним СНиПом и не отличались.

В 2012 был принят свод правил СП 60.13330.2012, который представляет собой актуализированную редакцию СНиП 41-01-2003. Документ разделил условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается устанавливать индивидуальные дымоотводы в квартирах, как это было разрешено раньше, и предписывается монтаж коллективного дымохода.

Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают обустроить индивидуальный отвод отработанных газов от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам. Расстояние от конька крыши постройки до сечения дымоотводящего канала должно быть не меньше 1,5 м. Аналогичная величина для частного дома составляет от 0,5 м.

Специальных актов относительно индивидуальных построек принято не было, поэтому считается, что их обустройство не должно противоречить требованиям, применяемым при установке дымоходов в многоквартирных домах. Исходя из новой редакции СНиПа, в частных домах могут быть установлены коаксиальные системы любого типа. В многоквартирных – только вертикальные.

Важный нюанс. Если в здании до 2012 г. были установлены дымоотводы, противоречащие актуальной редакции, они могут быть оставлены без изменений в том случае, если не причиняют неудобств соседям.

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

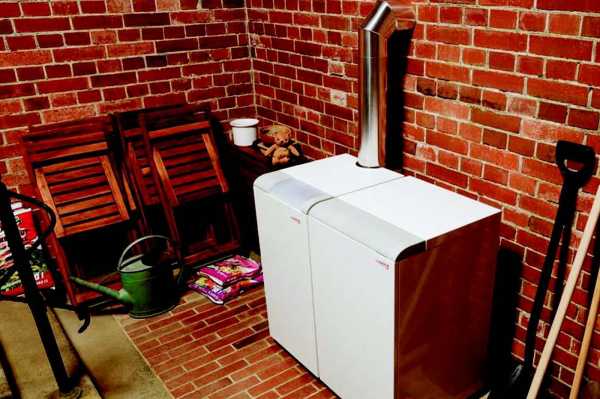

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену. Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми. В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже. В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации. Помимо этого в процессе монтажа соблюдаются следующие правила:

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала. Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка. Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Технология монтажа коаксиального дымохода

Процесс установки наружного и внутреннего коаксиального дымохода имеет отличия. Рассмотрим оба варианта.

Установка внутренней системы

Прежде всего проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем приступаем к подготовке отверстия в стене, через которое дымоотводный канал будет выходить на улицу. Его диаметр должен точно соответствовать размерам коаксиальной трубы. После выполнения отверстия можно приступать к монтажу конструкции. Его начинают с выходного патрубка котла, к которому крепят соответствующий элемент дымохода.

Получившееся соединение фиксируют хомутом и закрепляют с двух сторон болтами. Далее последовательно собирают всю конструкцию. Каждый элемент вставляется на место и закрепляется при помощи специальных хомутов, чтобы придать системе дополнительную надежность. Поверх креплений устанавливаются декоративные накладки, так сохраняется привлекательный вид конструкции.

Дымоход выводится через стену на улицу. При необходимости на выходную трубу устанавливается дефлектор или дополнительная защита от ветра. Участок прохода в стене заделывается. При этом соблюдаются требования противопожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и накрываются фартуком.

Монтаж наружной конструкции

Перед его началом определяют место выхода коаксиального дымохода и намечают его расположение на стене здания. Затем выполняется отверстие в стене с диаметром соответствующим сечению дымоотводящего канала. Далее проводятся все внутренние работы. Начинают с соединения трубы с отопительным прибором. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для закрепления конструкции в вертикальном положении. Получившаяся конструкция закрепляется на поверхности стены специальными кронштейнами. Далее все работы проводятся аналогично описанному выше способу. Участок выхода дымохода заделывается и продолжается сборка трубы до нужной высоты. Конструкция закрепляется к стене хомутами. Для соединения двухконтурных труб используются переходные узлы.

Монтаж дымохода коаксиального типа в деревянном доме

Как самостоятельно установить коаксиальный дымоход

Дымоотвод коаксиального типа – эффективное и практичное устройство, существенно повышающее КПД отопительного прибора. Кроме того, оно абсолютно безопасно в эксплуатации, компактно и достаточно просто в монтаже. Единственным значимым его недостатком можно считать достаточно высокую стоимость обустройства такой системы, что, впрочем, окупается его длительной эффективной работой. опубликовано econet.ru



econet.ru
