Коаксиальный дымоход требования к монтажу. Дымоходы коаксиального типа — виды, нормы и правила

Значительно улучшить отопление в доме и интерьер вы сможете, установив на газовый котел и другой отопительный агрегат коаксиальный дымоход. Современный коаксиальный дымоход экономит тепло, безопасен и красиво смотрится. Полное сгорание в закрытой камере и подогретый воздух делают их экологичными и безопасными.

Зимой остро стоит вопрос сохранения тепла и более рациональной работы отопительного котла в частных домах. Вентиляционные трубы громоздкие и портят эстетичный вид помещения. Установив коаксиальный дымоход, одновременно решается вопрос и освобождение дополнительного пространства.

Коаксиальная труба

Само слово «коаксиальный» означает двойную соосную конструкцию чаще всего это кабеля высокого напряжения. В нашем случае это изделие из двух труб разного диаметра, вставленные друг в друга с равносторонними зазорами по бокам и возможностью свободного перемещения воздуха в разных направлениях.

Коаксиальный дымоход

Дымоход состоит из внутренней трубы, выводящей наружу дым от котла, камина или другого очага. Наружная труба имеет значительно больший диаметр и перемычки, удерживающие внутреннюю деталь в оси конструкции. Крепеж не перекрывает полость, и воздух с улицы свободно поступает в зону горения.

По способу установки и конструкции дымоходы коаксиальные делятся на:

вертикальные – самые популярные;
горизонтальные;
наклонные ставят в крайних случаях.

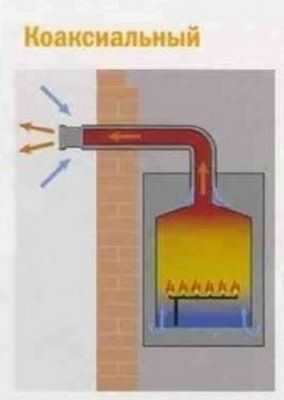

Принцип работы

При установке на котел дым выходит по внутренней трубе. По наружной полости, поступает с улицы воздух, для поддержания процесса горения. Такая конструкция обеспечивает очаг достаточным количеством кислорода и не использует его с помещения, в котором установлен котел. Воздух в доме остается свежим, проветривание и вентиляция не нужны.

Эффективность от установки коаксиальной трубы повышается при использовании насоса, принудительно загоняющего воздух с улицы внутрь обогревателя. Поэтому специалисты рекомендуют ставить такие системы только с принудительной подачей воздуха. Это гарантирует хорошее горение и своевременное удаление угарного газа.

Монтаж коаксиального дымохода

Монтаж сэндвич вытяжки относительно простой, но требует соблюдение правил. Поступление воздуха с улицы по наружной трубе облегчает задачу, поскольку дымоход всегда холодный и теплоизоляция упрощена. Трубы стыкуются внахлест, одна заходит в другую. В зависимости от угла наклона это делается по ходу дыма или конденсата.

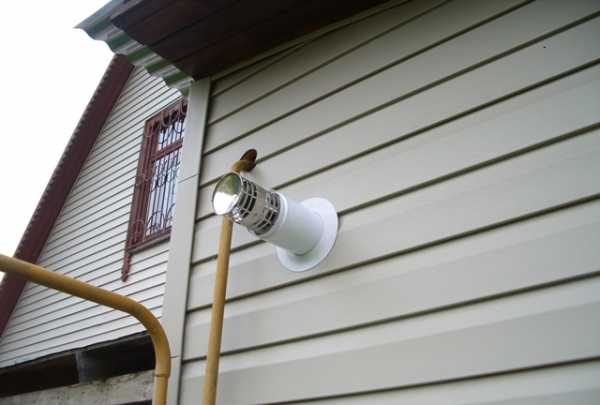

Горизонтальный коаксиальный дымоход

Такое расположение труб позволяет выводить дым от котла кратчайшим путем через стену. Поскольку естественная тяга, образованная перепадом давления по высоте отсутствует, то установка насоса обязательна. Воздух с улицы нагнетается принудительно, обеспечивает активное горение и выталкивает наружу дым.

Для стекания конденсата, в сторону улицы труба должна иметь наклон не менее 3 градусов. В противном случае влага может попасть в зону горения или заблокировать каналы движения воздуха. При расположении под балконом и навесом длина выведенной на улицу части дымохода определяется радиусом ширины выступа, с центром в точке пересечения со стеной. Чем больше расстояние до верхней преграды, тем короче может быть вывод вытяжки.

Коаксиальный дымоход имеет ограничение по размерам горизонтальной части. Максимальная длина должна быть в пределах 2 метров. В отдельных случаях при мощном вентиляторе и определенных моделях котлов, работающих только на газовом топливе, допускается длина 3 метра.

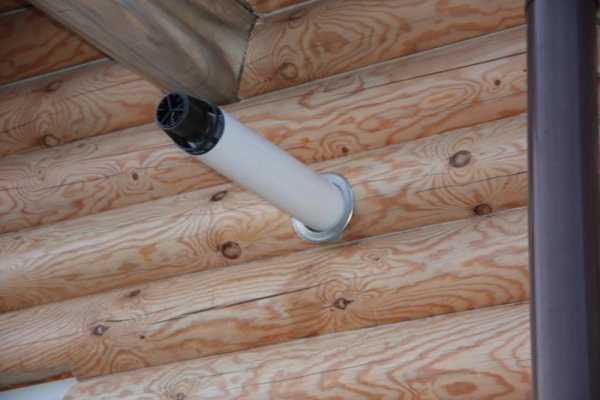

Если стена деревянная или из другого горючего материала, то надо сначала установить теплоизолирующий патрубок с сечением больше, чем наружный диаметр дымохода. Для установки на зданиях с кирпичным и каменным фасадом имеются готовые квадратные подушки, которые обеспечивают нужный угол наклона и прочный крепеж трубы.

Горизонтальный коаксиальный дымоход нельзя выводить в переходы, тоннели, арки и другие места с частично ограниченным пространством. От конца тонкой трубы до ближайшей стационарной преграды и стены расстояние должно превышать полтора метра. От земли и площадки 2 метра. Ветви деревьев и кустарников не должны доставать до вывода дымохода при наклоне от порыва ветра. Эти нормы установлены для гарантии свободного доступа воздуха.

Вывод дымохода должен располагаться от земли более 2 метров. От оконных проемов и параллельных оси стен более 30 сантиметров. При этом

ruscos.ru

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

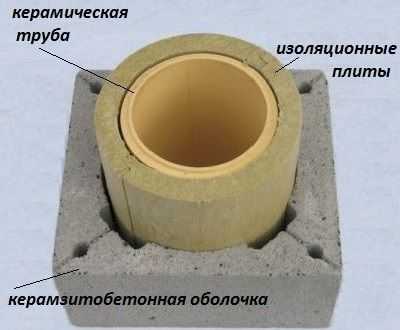

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

Соединительные патрубки, который соединяет трубу с котлом — переходники.
Трубы различной длины.
Проходные патрубки.
Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
Конусообразный наконечник.
Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

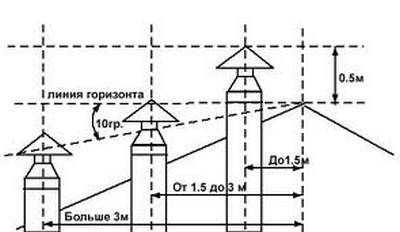

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

При устройстве дымоходной системы запрещено:

Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

Монтаж системы дымоотвода происходит следующим образом:

Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
Далее устраиваются отверстия по разметкам для прохождения трубы.
Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
Завершает конструкцию наконечник в виде конуса.
Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

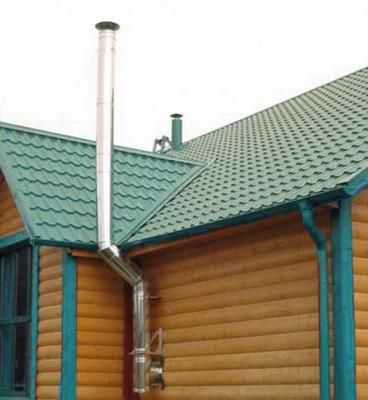

Наружный дымоход

Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
Преимуществом можно назвать безопасность этого элемента отопления.
Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок

Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

Loading…

kamin-expert.ru

Коаксиальный дымоход – требования к установке своими руками

Всем известно, что работоспособность отопительных систем, в которых используется принцип сжигания топлива, невозможна без кислорода, поддерживающего горение и правильного отвода отработанных газов. Сегодня, для создания автономных отопительных систем, широчайшим спросом пользуется различное газовое оборудование. Оно компактно и безопасно, удобно в использовании, прекрасно автоматизировано и не требует постоянного вмешательства владельца в процесс работы.

Устройство и назначение коаксиального дымохода

Это устройство внешне больше напоминает мотоциклетную выхлопную трубу. На самом деле это специально разработанная конструкция, труба в трубе с разными диаметрами, которые вставлены одна внутрь другой и жестко закреплены между собой. По внутренней тубе выводятся продукты горения, а через пространство между внутренней и внешней трубой с камеру сгорания поступает необходимый для горения топлива воздух. Коаксиальный дымоход для газового котла решает сразу две основных задачи: вывода отработанных газов и подвода к устройству воздуха.

Такие дымоотводы изготавливают из труб круглого сечения, причем внутренняя чаще всего производится из алюминиевого сплава, а внешняя из стали, толщиной 1; 1,5 или 2 мм. Отношение внутреннего и внешнего диаметра для настенных и напольных отопительных приборов составляет 60 к 100 мм. Для конденсационных котлоагрегатов применяются дымоходы, с соотношением диаметров 80 к 125 мм.

Выделяют два типа коаксиальных дымоотводов: горизонтальный и вертикальный. Наиболее простой в монтаже, и соответственно, распространенной системой дымоотведения такого типа является горизонтальный дымоход. Вертикальный коаксиальный дымоход достаточно сложен в установке и поэтому используется в том случае, если горизонтальный монтаж невозможен или от отопительного прибора до уличной стены более 4 м.

к оглавлению ↑

Достоинства и недостатки

Как уже говорилось выше, такой тип системы дымоотведения используется только для газового оборудования с закрытой камерой сгорания, а именно:

Двухконтурные отопительные котлы настенного и напольного расположения с закрытой камерой сгорания.
Газовые водогрейные колонки.
Генераторы и конвекторы.

Основными достоинствами такой системы забора воздуха и дымоотведения являются:

Безопасность. В такой системы дымоотвода происходит теплообмен между уличным воздухом и отработанными газами, в результате чего снижается температура продуктов горения.
Нагрев воздуха, поступающего с улицы посредством контакта его через стенку трубы, значительно повышает КПД котла.
По коаксиальному дымоходу производится забор уличного воздуха, а не из помещения, благодаря чему не создается разряжение, которое препятствует нормальной работе котла и естественной циркуляции воздуха в помещении.
Простой монтаж и большое количество аксессуаров.
Существенная экономия внутреннего пространства.
Не используется кислород из помещения.

Наиболее привлекательным для использования дымоотводов такого типа являются многоквартирные дома, так как выброс угарного газа и продуктов горения топлива производится не в вентиляционную шахту, а непосредственно в атмосферу.

Недостатки у таких дымоотводов тоже есть, а именно: достаточно дорогостоящее утепление для предотвращения обмерзания оголовка дымоотвода. Возможность обмерзания оголовка трубы достаточно высока. Происходит это оттого, что температура исходящих газов слишком мала и не в состоянии растапливать наледь, образовавшуюся при выходе влажного воздуха. Последствия обледенения могут быть достаточно серьезными: ремонт горелок, камер сгорания и турбонаддува.

к оглавлению ↑

Схемы монтажа и требования к установке

Как уже говорилось выше, существует две основные схемы монтажа коаксиального дымоотвода: вертикальная и горизонтальная. При монтаже следует придерживаться определенных правил установки коаксиального дымохода, регламентируемых СНиП 2.04.08–87; СНиП 2.04.05–91.3, а также сводом «Правил безопасности в газовом хозяйстве».

Суммарная длина коаксиального дымохода не может быть более чем 4 м. Если требуется большая длина системы дымоотведения, то следует использовать коаксиальный дымоход большего типоразмера.

При вертикальном монтаже, дымоход проходит через потолочное перекрытие и крышу. Для того чтобы установить систему в вертикальном положении применяется специальный адаптер.

Следует учесть, что такой адаптер – приспособление не универсальное и каждый производитель выпускает это устройство строго для своего оборудования. Для достижения необходимой длины дымоотвода используются специальные удлинители.

Для обеспечения герметичности при проходе дымохода через кровлю и защиты его от атмосферных осадков используется приспособление под названием терминал.

При установке вертикальной системы дымоотведения следует руководствоваться правилами, которые регламентируют его высоту, в зависимости от расположения по отношению к коньку скатной крыши.

Чаще всего вертикальный коаксиальный дымоход монтируется в частных домах. Но есть еще один вариант вертикальной системы дымоотведения – коллективный, который предназначен для многоквартирных домов. Общий коаксиальный дымоход в многоквартирном доме делает пользование индивидуальными газовыми отопительными приборами полностью безопасным.

Горизонтальный вывод отработанных газов, чаще всего, используется для настенного отопительного оборудования. Горизонтальная схема подразумевает вывод дымоотвода через наружную стену на улицу.

При монтаже следует учитывать наклон дымохода в 2-3°, для предотвращения попадания конденсата в котлоагрегат.

Для прохода через стену применяется два типа приспособлений: базовый или горизонтальный. Отличием этих комплектов является только адаптер подключения к отопительному устройству. Если при проходе через стену следует обогнуть балку, арматуру и пр., то используются специальные отводы и колена.

к оглавлению ↑

Самостоятельный монтаж

Установить коаксиальный дымоход своими руками достаточно просто и сделать эту работу сможет любой домашний мастер с наличием элементарных навыков пользования электроинструментом.

Для выполнения работ вам потребуется комплект, в который входит: труба с фланцем, хомут, адаптер для подсоединения к котлоагрегату и коаксиальное колено. Если необходимо следует приобрести специальный удлинитель коаксиального дымохода.

В необходимом месте сделайте отверстие в наружной стене. Следует учесть, что выход дымохода не должен располагаться к окну, ближе чем на 0,6 м.
Подсоедините к котлоагрегату адаптер.
К нему, с помощью обжимного хомута подсоедините непосредственно дымоотвод. Если требуется подвести конструкцию к стене, то используйте колено. Фиксируйте все обжимными хомутами.
Выведите трубу через отверстие, предусмотрев уклон в сторону вывода 2-3 °.
Заделайте щели монтажной пеной или минеральной ватой.
Закройте место выхода трубы декоративной накладкой.

Следует учесть, что при каждом повороте дымохода на 90° уменьшается и максимальная длина коаксиального дымохода на 0,5 м.

ventilationpro.ru

какие требования к монтажу дымохода выдвигают нормативы Беларуси

Газовая мини-котельная в частном доме для удаления загрязнённого воздуха продуктами горения газообразного топлива согласно белорусским нормам оборудуется дымоходом.

Что нужно знать, чтобы сделать дымоудаление из помещения топочной по всем требованиям нормативов Республики Беларусь (РБ), как правильно установить трубы дымохода для газового котла на крыше мини-котельной частного жилого дома, расскажет статья:

Правила устройства дымовой трубы для газового котла по нормам Беларуси

Дымоход для газового котла, расположенного в черте городской застройки, проектируют согласно требованиям норм и правил устройства дымовой трубы в РБ.

Доработанная редакция СНиП II-35-76 «Нормы проектирования. Котельные установки» (с изменениями №9) содержит пункт 22, регламентирующий правила проектирования и монтажа (установки) дымохода для твердотопливного и газового отопительного котла в помещении котельной.

Монтаж трубы газового дымохода (вытяжки для газового котла) в частном жилом доме подразумевает соблюдение следующих норм и требований:

Дымовые трубы проектируют внутри здания или приставными к наружной стене.

Поэтому при новом строительстве частного дома и установке вентиляционной трубы в топочной стоит купить модульную конструкцию металлического дымохода из листов нержавеющей жаропрочной стали.

Дымоотвод для удаления загазованного воздуха продуктами горения в газовых котлах отопления с закрытой (герметичной) камерой сгорания может проектироваться горизонтальным и выводиться через наружную стену на улицу так, чтобы обеспечить рассеивание вредных веществ в атмосфере.

Дымовые трубы для котлов на газу с камерой сгорания закрытого типа могут иметь коаксиальное (по типу «труба в трубе») или две параллельные: для подачи воздуха в камеру сгорания и отвода продуктов горения.

На нижней части трубы дымоудаления для котлов с не коаксиальным дымоходом оставляют отверстие для прочистки дымоходного канала и патрубок (капельник) для отвода конденсата.

Отводить конденсат следует в систему канализации через гидрозатвор.

Если присоединительный дымоотвод пересекает стену, выполненную из горючих материалов (деревянный брус, бревенчатые стены), то трубу нужно заключить в негорючую гильзу, диаметр которой на 30 мм больше диаметра трубы. Полученный зазор нужно заделать негорючим материалом на всю толщу стены.

Важно! Дымоходная туба, проходящая через перекрытия из горючих материалов, обрамляется негорючей гильзой по тому же принципу, что и в стене.

• При монтаже присоединительного дымоотвода соблюдайте следующие минимальные расстояния до трубы:
Важно! Защитная изоляция предусматривается выступающей на 15 см за габариты трубы.

• На присоединительных трубах допускается не более трех поворотов.
Важно! Радиус закругления присоединительного трубопровода принимается большим либо равным диаметру трубы.

• Размеры (диаметр, площадь сечения) вентиляционной трубы дымохода для вытяжки продуктов горения от газового котла рассчитываются в проекте в зависимости от мощности подключённого газового оборудования и объёма удаляемого загазованного воздуха. При этом, если к дымоходному каналу подключаются несколько приборов, то сечение вытяжной трубы рассчитывают на одновременное бесперебойное удаление продуктов сгорания установленных аппаратов.
Важно! Нержавеющие модульные трубы для дымохода выпускают овального, круглого или прямоугольного сечения, размер которого обязательно выбирают не меньше размера патрубка присоединяемого газового котла.

Рассчитать сечение и определить, какой диаметр трубы нужен для дымохода газового котла, во избежание ошибок лучше доверить специалистам.
• Для предотвращения переохлаждения удаляемых продуктов горения, обеспечения хорошей тяги и предохранения от образования конденсата внутри трубы правильно будет утеплить дымоход снаружи негорючим материалом (минватой) или купить утеплённую на заводах-производителях дымоходную двухконтурную сэндвич-трубу из нержавейки для газового котла.
Как правильно определить высоту, на которую можно выводить дымоход выше крыши, читайте далее.
Норма высоты вентиляционной дымовой трубы для газового котла на крыше
Какая минимальная высота дымохода для газового котла может быть относительно конька крыши согласно нормам Беларуси, оговорено в пункте 22.13 названного в начале статьи нормативного документа.
Высота подъёма наружной вертикальной части внутреннего дымохода над крышей здания зависит от расположения трубы, типа кровли и не зависит от вида топлива для котла.
Норма высоты подъёма (выхода на скатную крышу и плоскую кровлю) вентиляционной дымовой трубы для газового, твёрдотопливного и другого отопительного котла в мини-котельной частного жилого дома в Беларуси приведена в таблице 1.
Таблица 1 – Минимальная высота дымохода при монтаже над скатной крышей
Схема выхода дымоходных труб на крышу с учётом минимальной допустимой высоты подъёма по требованиям норм Беларуси приведена на рисунке 1.
Рисунок 1 − Схема для определения и расчёта высоты дымовой трубы котельной от конька крыши, кровли дома
Важно! Высота подъёма дымовой трубы над прилегающей частью крыши дома принимается не менее 0,5 м.
Стоит отметить, что пункт 22.13 названного дополнения к СНиП запрещает монтировать на дымовых трубах зонты и дефлекторы.
Помните, что установка бытового газового оборудования (кухонной плиты в квартире, отопительного котла, газовой колонки в доме) требует соблюдения норм и правил Республики Беларусь.
Читайте также и другие полезные статьи по данной теме, ссылки на которые представлены ниже. Желаем успехов!
stroiaktiv.by
классификация, преимущества, требования и особенности установки

Каждый человек хочет, чтобы в его жилище всегда было тепло, комфортно и уютно. Городские жители, проживающие в многоквартирном доме, обеспечены теплом за счет центрального отопления. Владельцам же частных домов нужно позаботиться об их обогреве самостоятельно. В последнее время собственники зачастую предпочитают использовать с этой целью различные типы котлов. Разумеется, их работа невозможна без обеспечения дымоотведения. Одним из современных устройств, успешно выполняющих эту задачу, является коаксиальный дымоход.

Коллективный коаксиальный дымоход может быть только вертикальным
Попробуем ответить на вопрос, что такое коаксиальный дымоход. Само по себе понятие «коаксиальный» применяется, когда говорят о двух устройствах, установленных одно в другое. Исходя из этого, определяем, что коаксиальный дымоход выгладит как конструкция, в которой две трубы разные по диаметру, располагаются одна внутри второй.
Между собой они прочно скреплены. Принцип работы коаксиального дымохода следующий. По трубе меньшего диаметра отводятся продукты сгорания, а по камере между ней и большей трубой внутрь котла поступает воздух, используемый для осуществления горения. Соприкосновению деталей коаксиальной трубы препятствуют специальные перемычки. С помощью такого устройства, коаксиальная труба способствует решению одновременно двух задач: выведению наружу отработанных продуктов, оставшихся от горения и подаче внутрь котла свежего кислорода. В устройствах напольного или настенного типа, как правило, используется соотношение диаметров внутренней и наружной труб как 60:100, в конденсационных агрегатах применяется совсем другое соотношение диаметра коаксиального дымохода – 80:125.
Коаксиальный дымоход – это экологичное решение по отведению дыма для владельцев газовых котлов. Высокий КПД подобного типа устройств приводит к практически полному сжиганию топлива, и, следовательно, не загрязняет окружающую среду. Кроме того, при использовании такой конструкции, нет необходимости в обеспечении постоянного притока кислорода в помещении, что является необходимым условием при использовании других типов дымоходов. Также происходит значительное сокращение теплопотери за счет прогревания поступающего воздуха при прохождении через коаксиальную трубу. Увеличивается пожаробезопасность, т.к. продукты сгорания выводятся по внутренней трубе и охлаждаются поступающим воздухом. Все процессы происходят без контакта с воздухом в помещении, и поэтому не оказывают вредного влияния на организм человека. Существует большой ассортимент таких устройств, позволяющий подобрать комплект коаксиального дымохода, необходимый для работы систем, различающихся по своей мощности.
Классификация коаксиальных дымоходов
Коаксиальные системы подразделяются по ряду признаков.
По расположению выделяют:
Внутренние, которые обычно прокладываются внутри специальных шахт;
Наружные, используемые без дополнительных устройств. Их недостатком является отрицательное влияние на внешний вид здания, поэтому не рекомендуется их установка с лицевой части фасада.
В зависимости от типа вывода:
Горизонтальные;
Вертикальные.
По наличию утепления:
С использованием утепления;
Неутепленные
По количеству потребителей:
Индивидуальный дымоход;
Коллективный коаксиальный дымоход
Зачастую зимой возможно промерзание внешней части трубы, что может привести к недостаточному количеству поступающего в камеру сгорания воздуха. Чтобы этого избежать, рекомендуется устанавливать утепленные дымоходы. В них используется 3 трубы, одна из которых заполняется утепляющим материалом.

Схема вывода горизонтального и вертикального коаксиальных дымоходов
Монтаж коаксиального дымохода
Как собрать коаксиальный дымоход?
Не представляет особой сложности самостоятельный монтаж коаксиального дымохода. Практически любой владелец своего дома в состоянии смонтировать коаксиальный дымоход своими руками.
Для начала необходимо определиться, какой тип дымохода лучше использовать: горизонтальный или вертикальный. Это зависит от типа используемого котла. Для каждого из них используется свой тип дымовыводящего канала. Если в агрегате установлена принудительная вентиляция, то можно использовать горизонтальный коаксиальный дымоход. СНиП в таком случае ограничивает длину горизонтальной части тремя метрами. Тем не менее, перед монтажом необходимо тщательно ознакомиться с инструкцией, так как ряд производителей устанавливает свои ограничения для изготавливаемой продукции. Горизонтальные дымоходы, как правило, устанавливаются с настенным типом котлов. При такой системе дым подается наружу через стену. Уклон коаксиального дымохода в таком случае должен составить порядка 2-3 градусов для исключения заливания сконденсированной влаги в агрегат. Для укрепления устройства в стене, возможно использование приспособлений базового или горизонтального типа. Они отличаются наличием или отсутствием адаптера, который нужен для подключения к котлу. При необходимости огибания балки или других элементов, используются особые колена.
Если же горизонтальный дымоотвод почему-либо невозможен (к примеру, расположенное поблизости дерево, узкая улица, маленькое расстояние между окнами), то применяется вертикальный коаксиальный дымоход.
Важно! Никогда не используйте герметики или изоленту для удлинения, а также самодельные переходники. Это опасно!
Помимо этого, монтаж коаксиального дымохода можно осуществить наклонно.
Выбор устройства
Диаметр выхода в газовом котле не должен быть больше диаметра канала, который отводит продукты горения. Этот параметр указывается в паспорте устройства. В ходе монтажа коаксиального дымохода, можно использовать для подведения к котлу тройник, трубу или колено.
Важно! Необходимо следить за тем, чтобы при выводе продуктов горения не создавалось механических препятствий. Обратите на это внимание при закреплении всех деталей.
Проще вывести дымоход, если патрубок расположен сверху. Если же он располагается сбоку, то необходимо использовать горизонтальную сборку элементов. Установить конструкцию вертикально можно с помощью кронштейнов. Стыки элементов необходимо закрепить хомутами.
Необходимые материалы
Если вы собрались смонтировать самостоятельно коаксиальный дымоход, что это от вас потребует?
Обязательно для монтажа коаксиального дымохода понадобится комплект коаксиального дымохода, включающий собственно трубу, колено, адаптер и хомуты. По необходимости приобретается еще удлинитель коаксиальной трубы.
Если требуется смонтировать вертикальный коаксиальный дымоход, установка его будет происходить через кровельное перекрытие и саму крышу. Для поддержания конструкции в вертикальном положении, используют адаптер. Обратите внимание! Адаптеры разрабатываются только для определенного оборудования. Необходимо использовать только те, которые рекомендованы производителем.
Требуется, чтобы была достигнута нужная длина коаксиального дымохода, для этого используют особые удлинители. Для достижения герметичности места прохода через кровельную часть, используется специальное приспособление – так называемый терминал.

Принадлежности для установки коаксиального дымохода
Подобные дымоходы изготавливаются из стали (либо оцинкованной, либо из нержавейки), сплавов алюминия или особого термостойкого пластика. Такие материалы, помимо своей прочности и легкости, также обладают повышенной устойчивостью к высокой температуре. Зачастую внутренняя сторона трубы бывает из сплава алюминия, а внешняя — стальная. Толщина ее – 1/1.5/2 мм.
Осуществляя монтаж коаксиального дымохода своими руками, необходимо соблюдать следующее правило монтажа: высота выходного патрубка над прибором должна быть не менее полутора метров, а труба должна располагаться с наклоном примерно 3º, чтобы конденсат получил возможность беспрепятственно стекать вниз. Желательно также выдержать расстояние не менее 1-1.5 м между поверхностью земли и выходом дымохода. При монтаже сложной системы, длина коаксиального дымохода должна быть около 3м.
Требования, которые необходимо соблюдать при установке
При монтаже коаксиального дымохода, необходимо соблюдать ряд требований к установке.
Четкое соблюдение правил установки коаксиального дымохода обеспечит безопасность вашему жилищу;
Необходимо следовать рекомендациям СНиП 2.04.08 – 87; 2.04.05 — 91.3. Нужно знать, что указанными правилами не запрещено устанавливать вертикальные дымоходы в частных домах;
Расстояние до соседних строений должно быть не менее 2м при условии отсутствия на ней в пределах 3 м других отверстий для удаления дыма. Если такие отверстия в пределах 3 м имеются, расстояние до строения должно быть не менее 3м;
Наиболее распространены вертикальные дымоотводы в частных домовладениях. Однако существует и еще одна область их применения – это коаксиальный дымоход в многоквартирном доме. Использование коллективного дымохода обеспечивает высокую безопасность пользования газовыми приборами.
Запомните! В индивидуальных жилых домах разрешается использовать как вертикальные, так и горизонтальные дымоотводы. Тогда как в многоквартирных постройках – только вертикальные. Высота над коньком при этом должна быть не меньше 1.5 м.
Правила монтажа коаксиального дымохода регламентируют максимальную длину установленного дымохода не более 4 м.
Необходимо соблюдать следующие правила установки коаксиального дымохода.
Максимум можно использовать 2 сгиба;
Наклон выходящего наружу участка при горизонтальной установке должен соответствовать примерно 3 º;
Части дымохода должны иметь доступ при плановом осмотре;
Дымоход не может быть выведен ниже уровня поверхности почвы;
Расстояние до соседних зданий не должно быть менее 8 м. При наличии дефлектора оно может быть уменьшено до 2-3 м, в зависимости от наличия на стене отверстий;
В случае установки дымохода таким образом, что его выходное отверстие находится ниже 1.8 м над землей, оно должно быть снабжено специальной решеткой;
При наличии в местности, где устанавливается дымоход, ветров, направленных в противоположную сторону от выхода дыма, необходима установка на расстоянии не менее 40 см специального заслона;
Если дом находится в местности с очень сильными морозами, лучше использовать коаксиальный выход с удлиненным каналом;
Нет необходимости в установке дополнительных источников проветривания

Схема монтажа коаксиального дымохода
Помимо вышеуказанных правил, нужно также соблюдать следующие требования. Расстояние от коаксиального дымохода до окна должно быть не менее 60 см. Расстояние до газовых труб – не меньше, чем радиус внешней трубы. Обязательно очень плотное прилегание частей трубы. Важно уделить особое внимание пожарной безопасности на месте выхода трубы на крыше. Должны использоваться специальные кожухи, защищающие от соприкосновения дымохода со всевозможными предметами.
В случае, если газовый котел расположен на слишком большом расстоянии от стены, выходящей на улицу, может возникнуть вопрос, как удлинить коаксиальный дымоход. Для этих целей используются специальные удлинители коаксиального дымохода. Такие устройства продаются во многих магазинах стройматериалов. Удлинитель для коаксиального дымохода поможет установить его без нарушений установленных требований.
Если существует опасность образования наледи на дымоходе, поможет ее минимизировать особая насадка на коаксиальный дымоход, которая будет препятствовать образованию наледи в зимний период.
Особенности установки коаксиального дымохода в деревянном доме
Установка коаксиального дымохода в деревянном доме обладает рядом особенностей. При монтаже коаксиального дымохода в деревянном доме используется отдельная шахта, в которой и располагается сам дымоход. Это связано с тем, что конденсирующаяся на стенках трубы влага, образующая в сочетании с дымом очень агрессивную среду, со временем может разъесть части дымохода. Таким образом, монтаж коаксиального дымохода в деревянном доме потребует несколько больших усилий по сравнению со строениями из других материалов.
Надеемся, что данная статья смогла ответить на часто встречающиеся вопросы: Что такое коаксиальный дымоход, требования к установке этого устройства, как удлинить трубу, что понадобится для монтажа и возможна ли установка коаксиального дымохода своими руками.

prohlados.ru
правила монтажа и требования к устройству

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.
Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:
Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона .
Первичная проверка дымоходов газовых котлов должна коснуться таких моментов :
правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
наличие засорений каналов;
проверка перегородок, которые служат защитой горючим конструкциям;
насколько отделены вентиляционные и дымовые каналы;
насколько исправен и правильно расположен оголовок;
проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).
Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:
Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.
Требования для помещений при размещении в них газовых приборов
СНиП 31-01-2003 — о многоквартирных жилых домах;
СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;
СНиП 42-01-2002 — инструкции о газораспределительных системах;
СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;
СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.
О чем говорит буква закона:
Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м² .
Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
В ванной комнате и подсобных помещениях двери должны открываться наружу.
В помещении ванной комнаты установка розеток и выключателей категорически запрещается.
Требования, предъявляемые к дымоходам
Общие правила
В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.
Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.
ruscos.ru
описание и правила установки, фото
Чтобы установить в доме генераторы тепла, работающих от газа, необходимо обладать определёнными знаниями и соблюдать все технические условия. Выполнение этих требований позволит всей отопительной системе помещения работать стабильно. Также создаётся система дымоходов, которая будет без труда выводить газы, образовываемые при сгорании топлива.
Кроме этого, следует обеспечить регулярное поступление свежего воздуха необходимого объёма, чтобы из помещения он не расходовался. Всем этим требованиям отвечает коаксиальный дымоход для газового котла.
Что такое коаксиальный дымоход для газового котла
Коаксиальная система дымохода представляет собой две трубы разного диаметра, вставленных друг в друга, с просветом между стенками. Эта конструкция замечательно подходит для газового котла.
Это строение дымохода не позволяет воздуху расходоваться из помещения. Холодный воздух, необходимый для сгорания топлива в закрытой камере, поступает с улицы по наружной трубе. Выброс продуктов горения происходит при помощи внутренней трубы.
Положительные стороны коаксиального дымохода
По сравнении с обычными дымоходами коаксиальные имеют следующие преимущества:
Благодаря горизонтальному расположению отпадает необходимость пробивать крышу, чтобы вывести наружу продукты горения. Наружу трубу выводят через окно или стену.
Благодаря коаксиальному дымоходу топливо в котле сгорает полностью.
Из-за взаимодействия с внутренней трубой воздух, который поступает в камеру сгорания котла, нагревается очень сильно. Это способствует тому, что потери тепла сокращаются очень сильно.
Внутренняя труба раскаляется очень сильно, а её охлаждению способствует приточный воздух. Благодаря этому уменьшается вероятность того, что конструкция загорится в местах соприкосновения. Такой дымоход идеален для деревянных домов.
Из-за того, что коаксиальные трубы используются для газовых котлов с закрытой камерой сгорания, полностью исключается вероятность проникновения в помещение опасного для жизни угарного газа и дыма.
Для монтажа и установки такой конструкции не требуется обладание какими-то специальными знаниями. Благодаря этому установку газового котла осуществляют даже в квартире.
Такая труба не нуждается в обустройстве отдельной котельной. Газовый котёл устанавливают в где угодно: на кухне, в кладовой, в подвале.
Требования к установке
Установка коаксиального дымохода осуществляется согласно СниП и правилам, указанных в инструкции и технической документации.
Необходимые требования:
Давление подаваемого природного газа не должно превышать 0,03 кгс/ (0,003 Мпа).
Газопровод устанавливают непосредственно в помещение с тепловым агрегатом.
Разрешается делать вывод дымовых газов через наружные стены дома (для котлов с мощностью до 30 кВт).
Монтаж коаксиального дымохода
Почувствовать преимущества использования коаксиальной трубы можно, только если был произведён качественный и правильный монтаж. Если монтаж выполнен непрофессионально, без соблюдения необходимых технологий, безопасность и экологичность такого агрегата будет под большим вопросом.
Коаксиальный дымоход: установка и достоинства
Монтаж начинают с того, что убеждаются в том, чтобы в комплекте дымохода были все необходимые части, а также подготавливают для работы нужные инструменты и материалы.
Для монтажа коаксиального дымохода потребуется:
Коаксиальная труба (одна или несколько).
Труба для отвода дыма.
Фланец.
Соединительный хомут.
Адаптер для подсоединения.
Две накладки на стены.
Наконечник на трубу.
Монтаж следует начинать с выбора места. Газовый котёл и коаксиальный дымоход нужно монтировать одновременно. В идеале будет считаться расположение трубы на 1,5 метра выше котла. Если потребуется, можно трубу удлинить, но на высоту не более трёх метров. Затем убирают все лишнее. После этого просверливают отверстие диаметром 11– 12,5 см.
Далее, с помощью хомута трубу соединяют с горловиной котла и зажимают с двух сторон болтами. Потом собирают конструкцию такой конфигурации, которая требуется, соединяя детали хомутами. Если труба будет выходить из помещения, делают её немного с наклоном, чтобы конденсат стекал вниз.
После установки дымохода для котла отверстие в стене следует прикрывать специальными декоративными накладками с помощью жидких гвоздей или строительного клея. Эти накладки могут иметь самые различные формы и изготавливаться из разных материалов. Уличное отверстие заделывают пеной, чтобы в котельную не попадал холодный воздух и не создавал конденсата или сквозняков.
По окончании установки дымоход для газового котла следует проверить на качество крепления, на угол наклона и другие моменты.
Для осмотра и чистки котёл выключают и ждут, пока труба не остынет, и только после этого приступают к работам.
Нужно ли утеплять коаксиальные трубы
Если на улице сильный мороз, некоторые участки коаксиального дымохода могут промерзать, что снижает его эффективность. Для утепления труб необходимо, чтобы они были раздельными, а это не подходит для коаксиальных дымоходов.
Единственное решение – это уменьшить размеры конструкции. Если на оголовке дымохода замерзает конденсат, немного укорачивают внутреннюю трубу.
Техника безопасности
Установка коаксиальной трубы должна осуществляться с соблюдением мер техники безопасности и с использованием средств индивидуальной защиты.
Трубы могут иметь острые края, и чтобы не пораниться об них, на руки следует надевать специальные плотные тканевые перчатки. Можно на ладони надевать специальные накладки из синтетического материала. Нельзя осуществлять изоляцию алюминиевыми лентами, гипсовыми повязками и другими похожими материалами, а только огнеупорным силиконом.
Для установки и монтажа следует использовать только такие материалы, которые прошли государственную проверку. Ничего нельзя изменять в их конфигурации и конструкции. Устанавливаемые трубы должны соответствовать необходимым стандартам. Иначе из-за несоответствия размеров возникнет вероятность утечки отработанного газа, в результате чего можно отравиться углекислым газом.
Дымоход не следует устанавливать в таком месте, под которым часто ходят люди, потому что зимой стекающий конденсат превращается в сосульку и может упасть на голову.
Таким образом, коаксиальный дымоход для газового котла обладает определёнными преимуществами перед обычным дымоходом. Если его правильно установить с соблюдением всех необходимых требований, то работать он будет долго и эффективно.

pechi.guru
