Кольца бетонные размеры – Таблицы размеров бетонных колец для колодцев. ГОСТ

Размер колец для колодца: расшифровка маркировки, стандартные габариты

Один из самых простых способов сделать колодец любого назначения — собрать его из бетонных или пластиковых заготовок. Бетон более привычен и надежен, поэтому обычно он в приоритете. Но, чтобы определиться с конструкцией, надо знать размер колец для колодца. Они определены стандартом, хотя есть, как обычно, масса ТУ и ДСТУ.

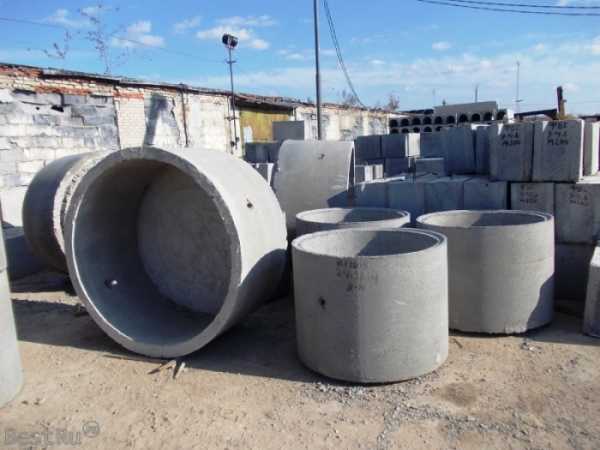

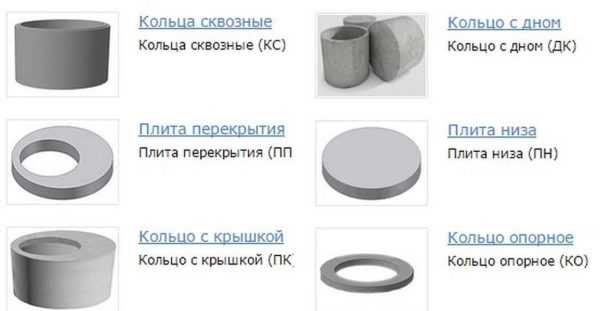

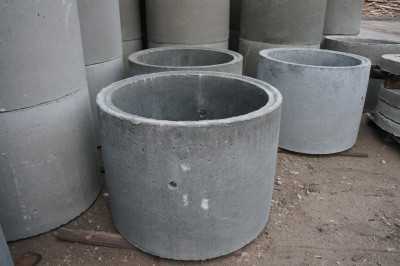

Виды бетонных колодезных колец

Содержание статьи

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

• КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
  • обычные с ровным краем, стандартной толщиной стенки;
  • со сформированным выступом — для замкового стыка;

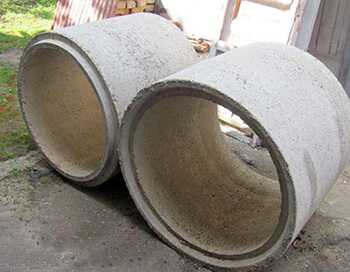

    Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения

  • усиленные — с большой толщиной стенки для случаев глубокого заложения;
  • армированные — с введенной арматурой.
• КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
• КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
• КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

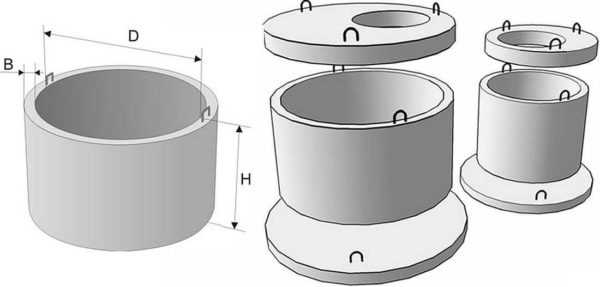

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

• ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
• ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.

  Виды плит перекрытия для колодцев

• ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
• ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

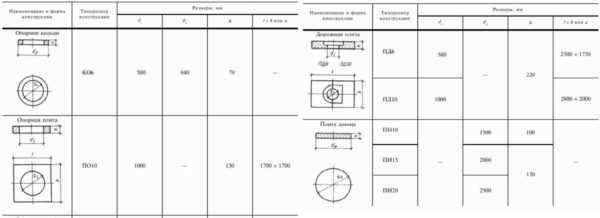

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура. Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию.

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

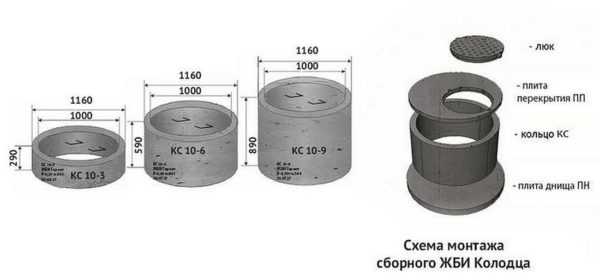

Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

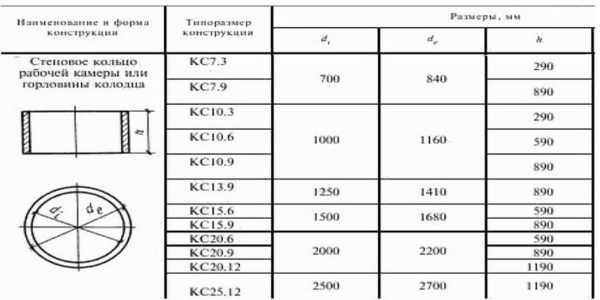

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

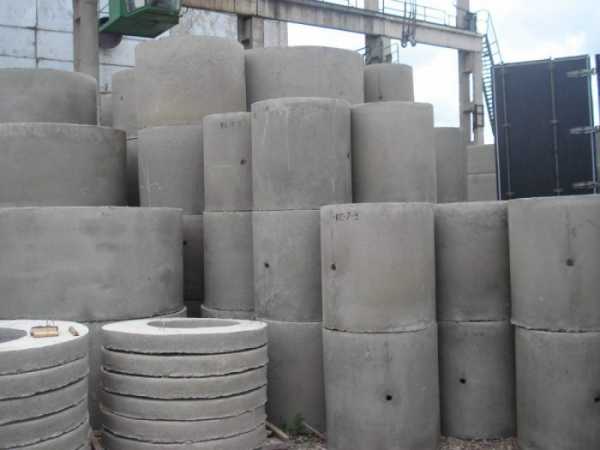

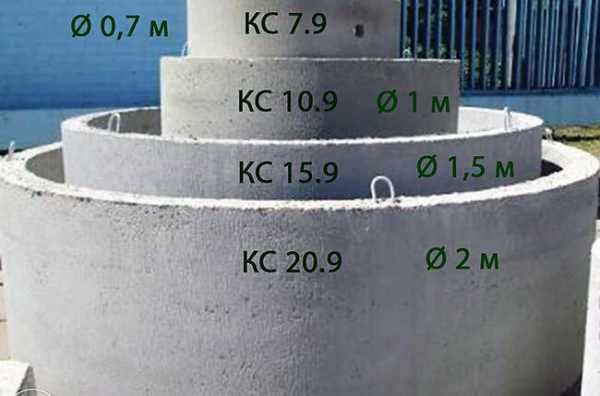

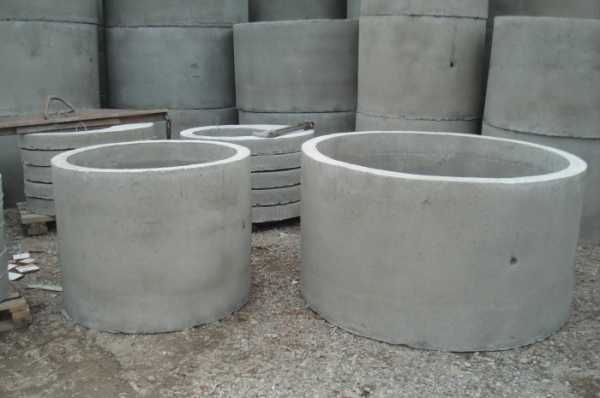

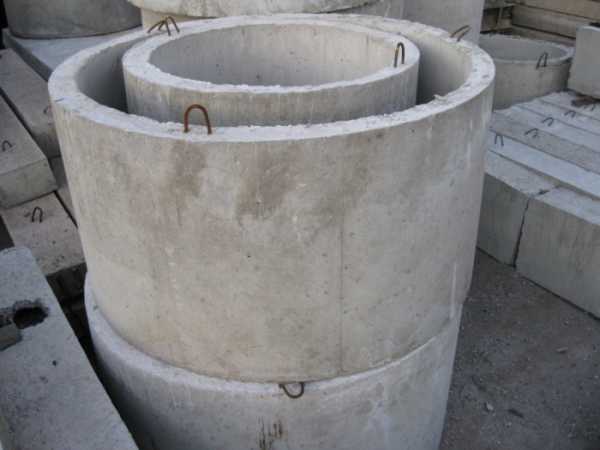

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

• КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
• Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
• Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.

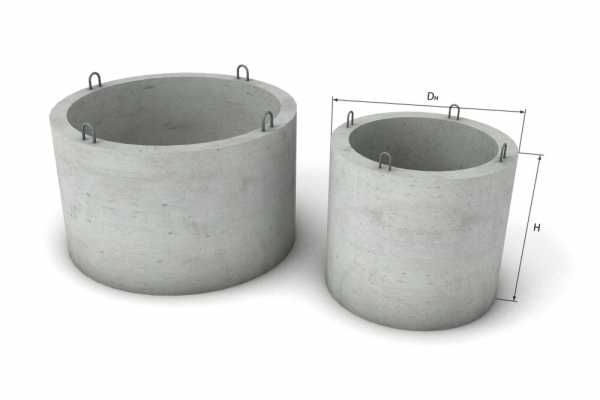

  Размер колец типа КС для стенок

• Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
• Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).

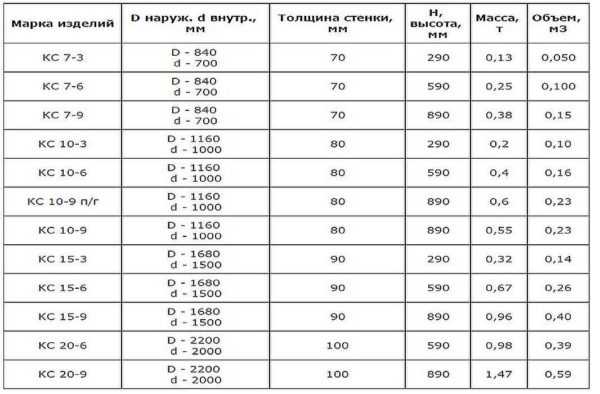

  Таблица размеров колодезных колец с указанием толщины стенки и массы

• Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов. Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Как проверить размер колец для колодца по ГОСТу

Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое. На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ.

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).

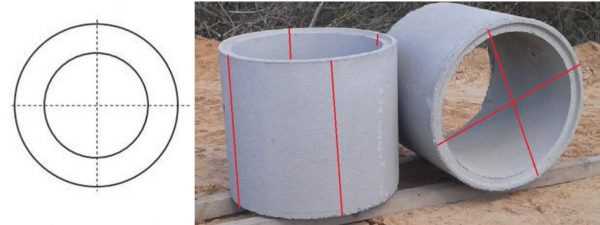

Как проверить размер бетонного кольца для колодца

• В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
• Также в четырех точках, проверяют высоту кольца.

По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

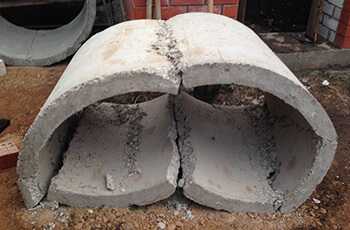

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.

stroychik.ru

Таблицы размеров бетонных колец согласно ГОСТ. Технические характеристики

Дата: 13 сентября 2017

Просмотров: 2807

Коментариев: 0

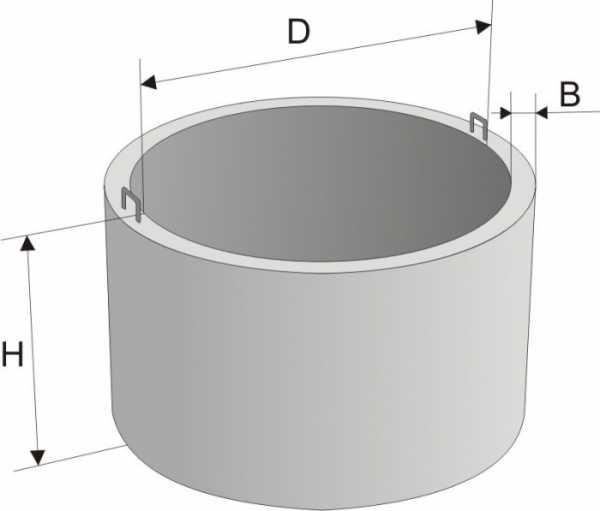

Размеры железобетонных колец. Таблицы согласно ГОСТ

Стандартные размеры железобетонных колец

Наименование	Диаметр D, мм	Диаметр d, мм	Высота h, мм	Толщина, мм	Объем бетона, куб.м	Вес, тонн
К-10-10	1160	1000	990	80	0.27	0.68
К-10-5	1160	1000	490	80	0.14	0.35
К-12-10	1410	1250	990	80	0.33	0.82
К-12-5	1410	1250	490	80	0.17	0.42
К-15-10	1680	1500	990	90	0.44	1.1
К-15-5	1680	1500	490	90	0.22	0.55
К-20-5	2200	2000	490	100	0.33	0.82
К-7-1,5	840	700	145	70	0.024	0.06
К-7-10	840	700	990	70	0.17	0.42
К-7-5	840	700	495	70	0.084	0.21
КС 7.6	840	700	590	70	0.3	0.25
КС10.18а	1160	1000	1790	80	0.46	1.15
КС10.3	1160	1000	290	80	0.08	0.2
КС10.6	1160	1000	590	80	0.16	0.4
КС10.9	1160	1000	890	80	0.24	0.6
КС10.9а	1160	1000	890	80	0.22	0.55
КС13.6	1410	1250	590	80	0.2	0.5
КС13.9а	1410	1250	890	80	0.28	0.7
КС13.9б	1410	1250	890	80	0.24	0.6
КС15.18	1680	1500	1790	90	0.804	2.01
КС15.18а	1680	1500	1790	90	0.75	1.88
КС15.18б	1680	1500	1790	90	0.72	1.8
КС15.6	1680	1500	590	90	0.265	0.66
КС15.6б	1680	1500	590	90	0.22	0.55
КС15.9	1680	1500	890	90	0.4	1
КС15.9а	1680	1500	890	90	0.35	0.88
КС15.9б	1680	1500	890	90	0.32	0.8
КС20.12а	2200	2000	1190	100	0.67	1.68
КС20.12б	2200	2000	1190	100	0.64	1.6
КС20.18б	2200	2000	1790	100	1.02	2.55
КС20.6	2200	2000	590	100	0.39	0.98
КС20.6б	2200	2000	590	100	0.3	0.75
КС20.9	2200	2000	890	100	0.59	1.48
КС20.9б	2200	2000	890	100	0.44	1.10
КС25.12а	2700	2500	1190	100	0.87	2.18
КС25.12б	2700	2500	1190	100	0.76	1.90
КС25.6	2700	2500	590	100	0.48	1.2
КС7.3	840	700	290	70	0.05	0.13
КС7.9	840	700	890	70	0.15	0.38
КЦ12.9	1410	1250	290	80	0.30	0.75
КЦ25.12	2700	2500	1190	100	0.97	2.42
ПК-7С	870	650-670	360	100-110	0.036	0.09

Мнение эксперта: Бетонные кольца

Вся маркировка железобетонных колец является стандартной. Она состоит из букв и цифр. Буквы в маркировке ЖБ кольца означают сферу применения конструкции, а цифры – ее габаритные размеры. Расшифровка цифр совершается в дециметрах. Первая цифра в маркировке говорит о внутреннем диаметре изделия, а вторая цифра отвечает за высоту железобетонного кольца. Кольца отливаются на заводах из марки бетона М200-М500.

Дмитрий Орлов

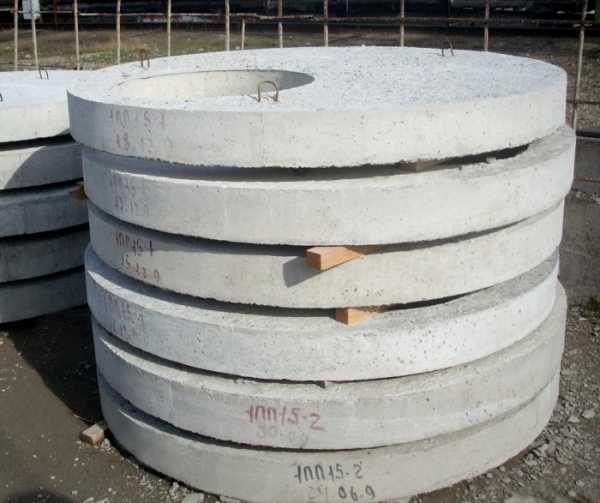

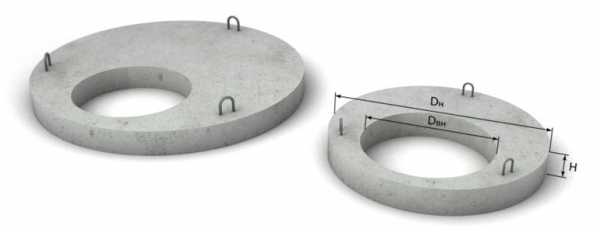

Крышки для колодцев

Наименование	Диаметр Dн, мм	Диаметр Dвн, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
1ПП 15	1680	700	150	0.333	0.69
1ПП 20	2200	700	160	0.608	1.37
1ПП 25	2700	700	180	1.031	2.45
1ПП 25-2	2700	700	180	1.031	2.4
1ПП 8	1000	580	170	0.134	0.33
1ПП15-1	1680	700	150	0.27	0.68
1ПП15-2	1680	700	150	0.27	0.68
1ПП20-1	2200	700	160	0.51	1.38
1ПП20-2	2200	700	160	0.51	1.38
2ПП 15	1680	700	150	0.333	0.69
2ПП 20	2200	1000	160	0.608	1.2
2ПП 20-2	2200	1000	160	0.45	1.2
2ПП 25	2700	700	180	1.031	2.4
2ПП 25-2	2700	700	180	1.031	2.31
2ПП 8	1000	800	170	0.134	0.33
2ПП15-1	1680	700	150	0.27	0.68
2ПП15-2	1680	700	150	0.27	0.68
2ПП20-1	2200	1000	160	0.45	1.2
3ПП 15	1680	1000	150	0.333	0.54
3ПП 15-1	1680	1000	150	0.21	0.53
3ПП 15-2	1680	1000	150	0.21	0.53
3ПП 20	2200	700	160	0.608	1.34
4ПП 20-2	2200	700	160	0.608	1.28
КЦП1.20Н	2200	700	160	0.51	1.28
КЦП1.25Н	2700	700	180	0.92	2.31
КЦП2.25	2700	700	180	0.96	2.40
ПВГ-15	1720	700	140	0.27	0.68
ПВГ-20	2240	700	160	0.57	1.43
ПВГ-25	2740	700	180	0.99	2.48
ПВК-8	1000	400	170	0.06	0.15
ПК-10	1200	700	120	0.09	0.225
ПК-12	1450	700	140	0.18	0.45
ПК-15	1720	700	140	0.27	0.68
ПК-15-10	1720	1000	140	0.21	0.52
ПК-20	2240	700	160	0.54	1.35
ПК-20-10	2240	1000	160	0.5	1.25
ПК-25	2740	700	180	0.96	2.4
ПК-25-15	2740	1500	180	0.74	1.85
ПКБ8	1000	400	170	0.06	0.15
ПКМ8	1000	580	170	0.08	0.19
ПП 10	1160	700	150	0.159	0.25
ПП 13	1410	700	150	0.234	0.44
ПП10-1	1160	700	150	0.1	0.25
ПП10-2	1160	700	150	0.1	0.25
ПП13-1	1410	700	150	0.18	0.45
ПП13-2	1410	700	150	0.18	0.45

Плиты днища

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 97 ( 4.16 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 1103 ( 47.26 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 1063 ( 45.54 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 71 ( 3.04 % )

Назад

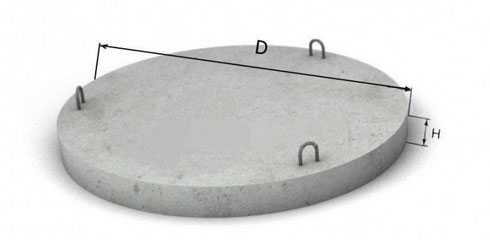

Наименование	Диаметр D, мм	Толщина h, мм	Объем бетона, куб.м	Вес, тонн
ПН 7	840	100	0.12	0.09
ПН10	1500	100	0.18	0.45
ПН15	2000	120	0.38	0.95
ПН20	2500	120	0.59	1.48
ПН25	3000	140	0.98	2.45

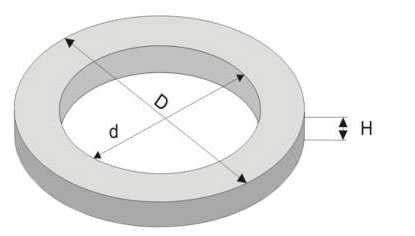

Опорные кольца

Наименование	Диаметр D, мм	Диаметр d, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
К-1	840	700	180	0.053	0.13
КО1	900	600	100	0.045	84
КО4	840	580	40	0.02	40
КО6	840	580	70	0.02	0.05

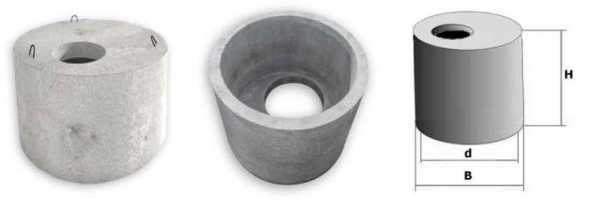

Кольца с крышками

Наименование	Диаметр D, мм	Высота H, мм	Диаметр d, мм	Толщина B, мм	Объем бетона, куб.м	Вес, кг
ПК 10	1160	890	1000	80	0.36	780
ПК 15	1680	890	1520	80	0.61	1400

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

‘; blockSettingArray[3][«setting_type»] = 1; blockSettingArray[3][«element»] = «p»; blockSettingArray[3][«elementPosition»] = 1; blockSettingArray[3][«elementPlace»] = 11; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = »; blockSettingArray[4][«setting_type»] = 1; blockSettingArray[4][«element»] = «p»; blockSettingArray[4][«elementPosition»] = 1; blockSettingArray[4][«elementPlace»] = 15; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = »; blockSettingArray[5][«setting_type»] = 1; blockSettingArray[5][«element»] = «p»; blockSettingArray[5][«elementPosition»] = 1; blockSettingArray[5][«elementPlace»] = 19; blockSettingArray[6] = []; blockSettingArray[6][«minSymbols»] = 0; blockSettingArray[6][«minHeaders»] = 0; blockSettingArray[6][«text»] = »; blockSettingArray[6][«setting_type»] = 1; blockSettingArray[6][«element»] = «p»; blockSettingArray[6][«elementPosition»] = 1; blockSettingArray[6][«elementPlace»] = 23; blockSettingArray[7] = []; blockSettingArray[7][«minSymbols»] = 0; blockSettingArray[7][«minHeaders»] = 0; blockSettingArray[7][«text»] = »; blockSettingArray[7][«setting_type»] = 1; blockSettingArray[7][«element»] = «p»; blockSettingArray[7][«elementPosition»] = 1; blockSettingArray[7][«elementPlace»] = 27; blockSettingArray[8] = []; blockSettingArray[8][«minSymbols»] = 0; blockSettingArray[8][«minHeaders»] = 0; blockSettingArray[8][«text»] = »; blockSettingArray[8][«setting_type»] = 1; blockSettingArray[8][«element»] = «p»; blockSettingArray[8][«elementPosition»] = 1; blockSettingArray[8][«elementPlace»] = 31; blockSettingArray[13] = []; blockSettingArray[13][«minSymbols»] = 0; blockSettingArray[13][«minHeaders»] = 0; blockSettingArray[13][«text»] = »; blockSettingArray[13][«setting_type»] = 1; blockSettingArray[13][«element»] = «p»; blockSettingArray[13][«elementPosition»] = 1; blockSettingArray[13][«elementPlace»] = 9; blockSettingArray[14] = []; blockSettingArray[14][«minSymbols»] = 0; blockSettingArray[14][«minHeaders»] = 0; blockSettingArray[14][«text»] = »; blockSettingArray[14][«setting_type»] = 1; blockSettingArray[14][«element»] = «p»; blockSettingArray[14][«elementPosition»] = 1; blockSettingArray[14][«elementPlace»] = 13; blockSettingArray[15] = []; blockSettingArray[15][«minSymbols»] = 0; blockSettingArray[15][«minHeaders»] = 0; blockSettingArray[15][«text»] = »; blockSettingArray[15][«setting_type»] = 1; blockSettingArray[15][«element»] = «p»; blockSettingArray[15][«elementPosition»] = 1; blockSettingArray[15][«elementPlace»] = 17; blockSettingArray[16] = []; blockSettingArray[16][«minSymbols»] = 0; blockSettingArray[16][«minHeaders»] = 0; blockSettingArray[16][«text»] = »; blockSettingArray[16][«setting_type»] = 1; blockSettingArray[16][«element»] = «p»; blockSettingArray[16][«elementPosition»] = 1; blockSettingArray[16][«elementPlace»] = 21; blockSettingArray[17] = []; blockSettingArray[17][«minSymbols»] = 0; blockSettingArray[17][«minHeaders»] = 0; blockSettingArray[17][«text»] = »; blockSettingArray[17][«setting_type»] = 1; blockSettingArray[17][«element»] = «p»; blockSettingArray[17][«elementPosition»] = 1; blockSettingArray[17][«elementPlace»] = 25; var jsInputerLaunch = 15;

pobetony.ru

какие бывают размеры железобетонных изделий, изготовление в домашних условиях своими руками

Железобетон – прочный, влагонепроницаемый, устойчивый к воздействию кислот и щелочей материал. Он эффективно защищает свое содержимое от проникновения в окружающий грунт.

Бетонные детали для колодца – возможно самостоятельно изготовить на месте. В некоторых случаях расходы (арматура, опалубка, смесь, монтаж) будут меньше, чем стоимость покупки и транспортировки промышленного изделия.

Плюсы и минусы ЖБ колец

Бетон удобен благодаря следующим характеристикам:

1. Размеры – широкий выбор моделей.
2. Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
3. Изделия не нуждаются в специальной обработке и уходе.
4. Длительный срок эксплуатации – до 100 лет.
5. Простота монтажа.
6. Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
7. Низкая стоимость.

Минусами могут оказаться:

1. Большой вес секции.

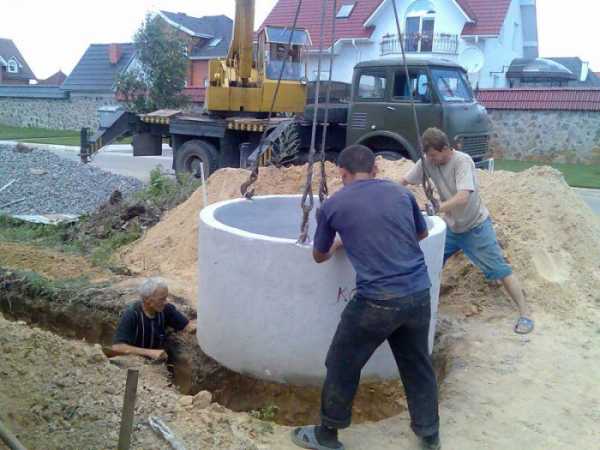

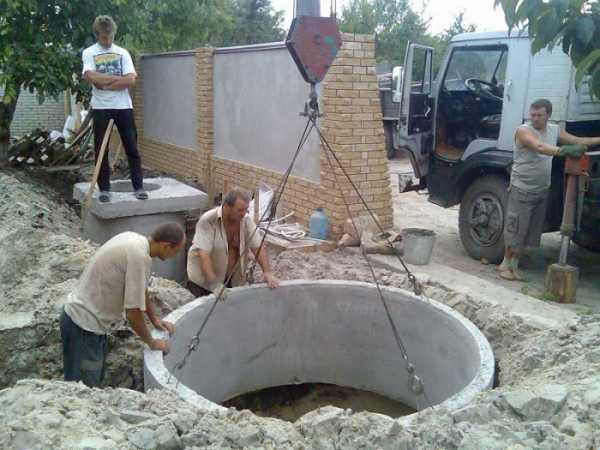

2. Необходимость применения крана при монтаже.
3. При неправильной установке – трудности с гидроизоляцией соединений.
4. Проблемы с демонтажем, заменой секций.

Маркировка, выбираем какие лучше ставить

Сборные железобетонные кольца для колодцев производятся из портландцемента марки не ниже М200. В заводском изделии главные размеры – это Д1 (внешний диаметр), Д2 (внутренний), В (высота). В торговых каталогах встречаем следующие стандартные сокращения колец:

• КС (стеновые) – изделия малых диаметров, предназначенные для защиты сетей внутри несущих стен. Стойкие к боковым нагрузкам.
• КО (опорные) – используют как основу для конструкций и коммуникаций.
• КВГ – колодезные водногазовые детали, благодаря возможности обустройства герметичных соединений рекомендованы для прокладки коммуникаций вышеуказанных типов.

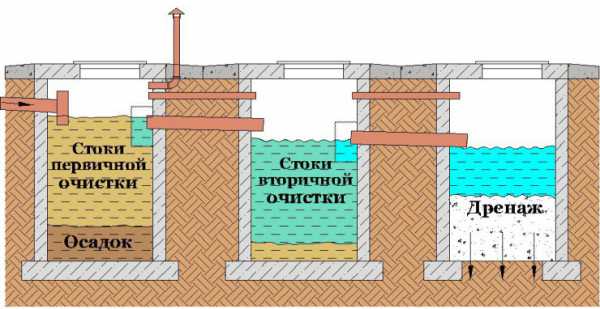

• КФК – являются частью сети по отведению и накоплению фекалий.
• КЛК – благодаря устойчивости материалу и прочности соединений выдерживают большие нагрузки ливневой системы водоотведения.

Конструкция будет иметь маркировку типа КС-10-9 (стеновое, 100 мм толщина стенок, 900 мм высота).

Стандартными размерами обладают П (плиты) для обустройства днищ (у нее есть основание) и перекрытий (нужны для перехода от большего диаметра на меньший).

Типовые внутренние диаметры бетонных звеньев – размеры: 70, 100, 130, 150, 200, 250 см.

Из чего собирается конструкция?

Опорные ЖБ секции для колодцев могут быть комбинацией плиты днища и наборного верха. Но герметичность соединения между ними будет проблематична. Этот шов, находящийся глубже всех, подвергнется наибольшим нагрузкам. Решение: вместо двух изделий взять одно – конструкцию с дном. Имеющее форму стакана, оно становится в шахту первым. Такое днище выдерживает большие нагрузки. Высота – от 300 до 1 000 мм. Маркируются сокращением КЦД, могут быть по торцу плоскими или с фаской.

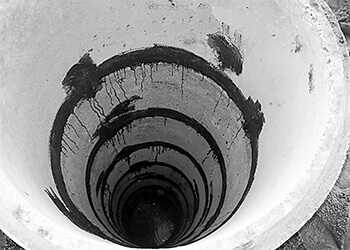

Выше, одна на другую с герметизацией соединения монтируются стандартные высокие секции (КС). При необходимости вывести конструкцию на нужный уровень их дополняет доборное кольцо, отличающееся невысокой (до 400 мм) секцией (стандартные высоты 100, 150, 300 мм). Доборные детали маркируются по структуре: К (тип), Д (внутренний диаметр, см), В (высота).

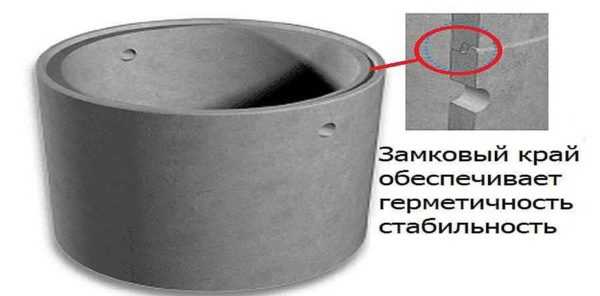

Колодезные секции с замком – имеют не гладкий торец, а снабженный фаской (на одном крае углубление, на противоположном – выступ). Такая изготовленная в заводских условиях деталь существенно облегчает монтаж и герметизацию соединения.

В эксплуатации ствол из ЖБИ с замком более устойчив от деформации при боковых нагрузках. Под железобетоном замки имеют металлические закладные части, приваренные к армированному каркасу.

Скобы для крепления, а также пластины с болтами – применяются для соединения ЖБИ. Конструкции с замком нуждаются в дополнительном укреплении на подвижных, промерзающих грунтах.

Особенно опасны для колодца неравномерные нагрузки, которые происходят осенью и весной (низовые слои грунта замерзают своеобразно и оттаивают позже верхних).

Форма скоб может быть различна (Н-образная и более сложные). Делаются из стали толщиной 5 мм, ширина элемента – до 8 см. Для каждого соединения достаточно 3 штук.

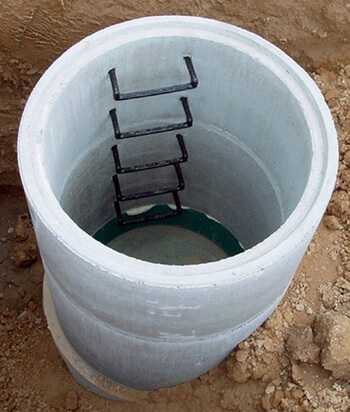

Колодцу ходовые скобы нужны для обслуживания и визуального осмотра его состояния. Металлическая ходовая скоба из нержавеющей стали или покрытая пластиком закладывается в изделие при отливке или монтируется после (в предусмотренные монтажные отверстия или высверленные) на дюбели. Устанавливаются они на расстоянии 300 мм друг от друга. Места стыков скоб и стенок трубы заделываются цементом.

Размеры изделий: высота, диаметр, вес, объем в кубах

В зависимости от материала (бетон, железобетон), его марки, высоты, толщины стенок. Размеры бетонных колец для колодцев определяются их назначением. Ниже наиболее применимые варианты железобетонных конструкций с указанием основных параметров и веса:

Код марки изделия	Назначение	Размеры (толщина стенки, расход материала) для ЖБ частей колодца
КС 7-9	Подземные коммуникации малого диаметра: канализация, дренаж, скважины, газ	В = 90 см;Д = 70 см;Т (толщина стенки) = 9 см;вес – 380 кг;объем – 0,628 м3;объем бетона – 0,15 м3
КС 10-9	Насосы, кессоны для пожарных гидрантов, колодцы питьевые и сточные. Самые используемые на частных участках	В = 90 см;Д = 100 см;Т = 9 см;вес – 600 кг;объем – 1,198 м3;объем бетона – 0,24м3
КС 15-9	Промышленные трубопроводы, газовые и канализационные колодцы	В = 90 см:Д = 1,5 м;Т = 9 см;масса – 1000 кг;объем – 4,31м3;объем бетона – 0,4м3
КС 20-9	Выгребные ямы, ливневки, магистральные коммуникации	В = 90 см;Д = 2 м;Т = 9 см;масса – 1480 кг;объем – 6 м3;объем бетона – 0,59м3

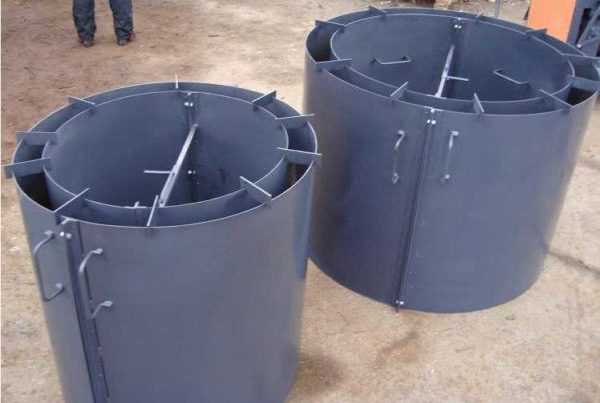

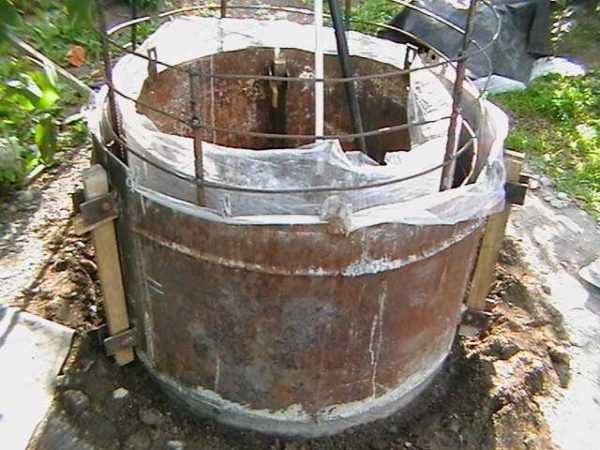

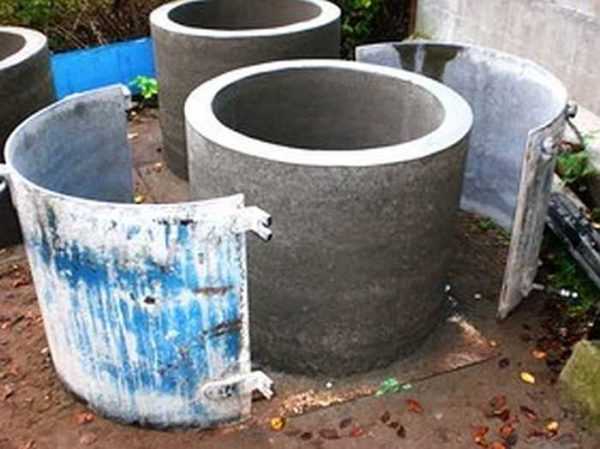

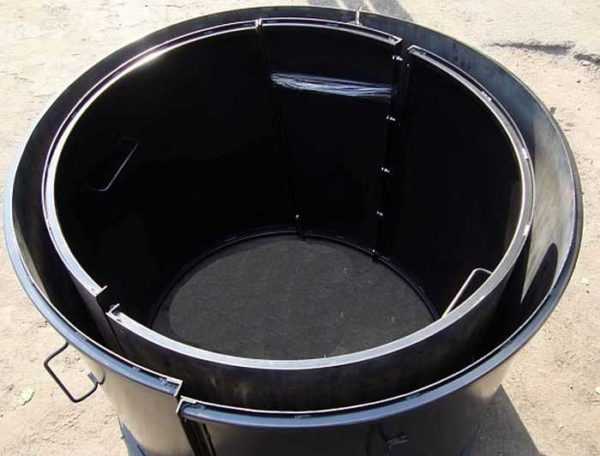

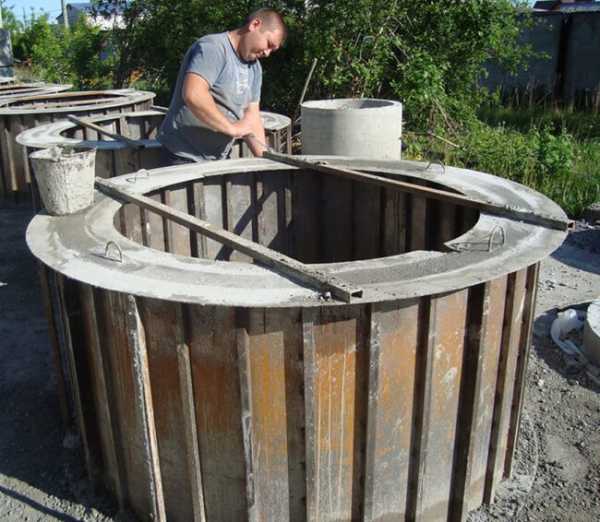

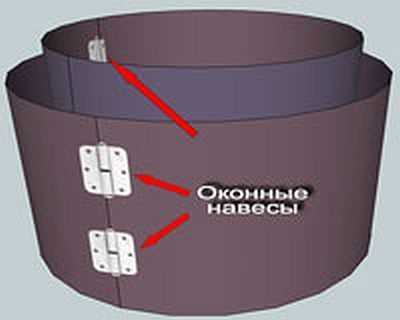

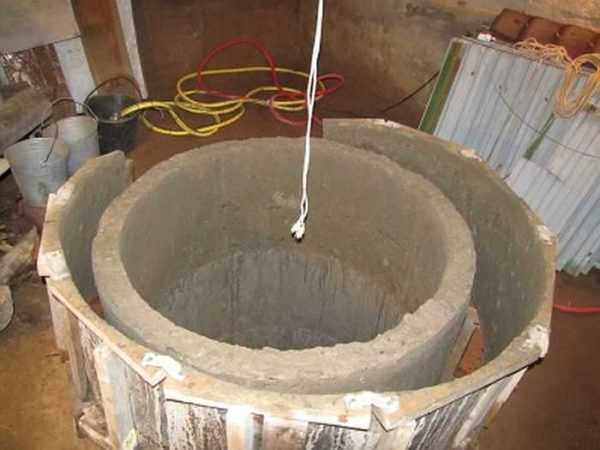

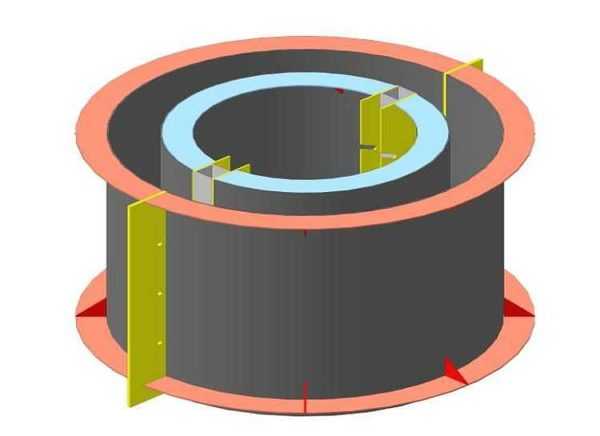

Изготовление железобетонных колец в домашних условиях

Если вам понадобятся:

1) Нестандартные размеры.
2) Одно или несколько колец разной ширины.
3) Одно кольцо доборное.

И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.

Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.

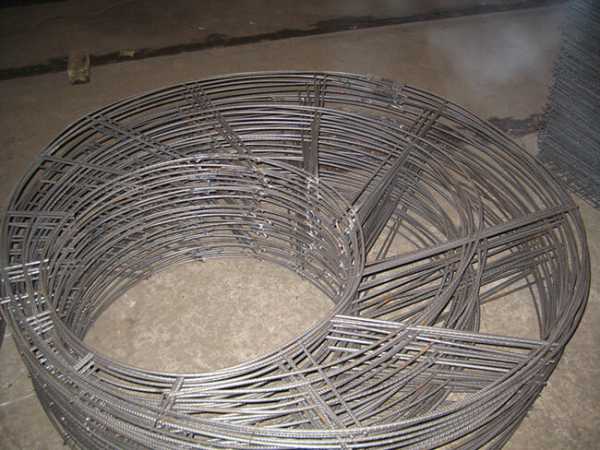

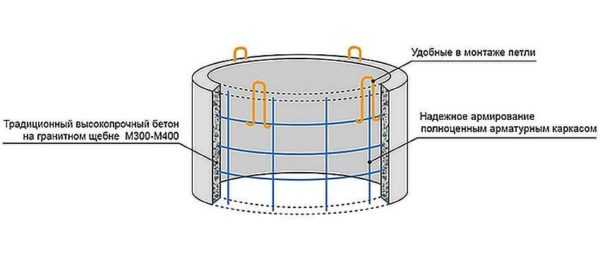

Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).

Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.

Для самостоятельного производства потребуются:

• цемент марки М200 и выше;
• арматура;
• бетономешалка;
• тачка и большие емкости;
• форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.

Внутренняя часть опалубки должна быть выше внешней не меньше чем на 100 мм.

Как сделать опалубку своими руками?

1. Установить опалубку, закрепив ее вертикально и загерметизировав швы.
2. Установить армирующий каркас (сваренные или скрепленные прутья).
3. Приготовить бетон по формуле:

цемент – 1 часть;

песок – 2.5 части;

промытый щебень – 3-4 части.

Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.

Внимание! Изготавливать нужно при температурах выше 10 градусов. Готовое изделие должно быть защищено от прямых солнечных лучей и намокания.

1. Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
2. По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
3. Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
4. Сначала снимается внутренняя часть опалубки, затем внешняя.

Особенности монтажа и эксплуатации

Некоторые размеры бетонных колец составляют до 70–200 кг, что позволяет укладывать их вручную или с помощью самодельных устройств. Спецтехника понадобится, если доборное весит 1 000–1 500 кг.

При этом бетонные кольца с замком герметизируются строительными смесями, а также джутом. Изнутри при необходимости замазывают грунтовкой глубокого проникновения, а затем покрывают смесями, повышающими водонепроницаемость (полностью или только стыки). Простейшая грунтовка для ЖБ – раствор клея ПВА в воде (1 к 8).

При эксплуатации важно следить за состоянием стыков: они первыми покажут сдвиги масс грунта и возможную необходимость земляных работ. Стыки нужно регулярно герметизировать – с помощью грунтовки, джута и т. д.

Реставрация ЖБ конструкций заключается в герметизации кольца с замком и дальнейшем заполнении трещины бетоном с предварительной обработкой грунтовкой глубокого схватывания. При необходимости на трещину накладываются металлические скобы.

wodakachka.com

бетонные кольца для септика размеры и цены

Применение железобетонных изделий для строительства септиков – это эффективное решение для простой и надежной системы. Кольца ЖБИ удобны в эксплуатации и обеспечивают оптимальный подбор объема сборного сооружения. Доступная стоимость изделий и скорость монтажа сводят затраты к минимуму.

Строительство септиков

Сооружение, возведенное на основе сборного железобетона, отличается круглой формой. По типу конструкции оно может быть однокамерным или многокамерным (как правило, это 2-3 секции). Однокамерные септики целесообразно устраивать в том случае, если объем сточным вод доходит до 1м³/сутки, не более. Количество колец, требуемое на постройку, варьируется от 3 до 5. Трехкамерные септики позволяют получить более качественное очищение воды и закладываются при расходе воды свыше 10 м³, двухкамерные – до 10 м³.

Составные элементы:

• днище – маркируется «ПН» — плита нижняя. Изделия выпускаются диаметром, соответствующим диаметру стеновых колец. Задача этого элемента – обеспечение ровного, твердого и сухого основания, что необходимо для обслуживания септика и минимизация просадки септика на плывучих грунтах;
• рабочая часть – формируется на основе колец стеновых, опорных и доборных – маркировка «КС». Количество и размер изделий определяется проектными данными;
• перекрытие – маркировка «ПП» — плита перекрытия. Изделие производится в соответствии с марками стеновых колец. Крышки оснащаются монтажными петлями и смотровыми отверстиями d 700 мм;
• горловина лаза – формируется стеновыми кольцами меньшего диаметра;
• люк – в септиках применяются бетонные, полимерные, чугунные люки.

При монтаже изделий следует проверить его на наличие таких дефектов, как сколы, трещины. Они могут возникнуть вследствие неправильной выгрузки/загрузки, транспортировки материала

Стандартная высота лаза – 1150 мм, от отметки грунта до низа плиты перекрытия. Внешняя грань крышки люка возвышается над уровнем земли на 80 мм. Изнутри конструкция отделывается цементно-песчаным водонепроницаемым раствором (1:3, в/ц 0.5) с добавкой нитрата кальция, слой штукатурного слоя принимается за 20 мм.

Круглые однокамерные септики могут быть:

• D 1000 мм;
• D 1500 мм;
• D 2000 мм.

Высота рабочей части принимается за 1.8 или 2.4 м. Исходя из диаметра и высоты, определяется количество колец, которые будут задействованы в работе. Сборные элементы формируют объем цилиндра септика. Для расчета требуемого объема величина, обозначающая суточный приток сточных вод умножается трижды и принимается за основу.

Принципы расчета объема септика:

• согласно нормам, расход воды на одного пользователя принимается за 150 — 200 л/сутки;
• семье, состоящей из трех человек, потребуется объем очистного сооружения, равный 1.8 м³;
• обустройство септика большего объема продлит эксплуатационный период;
• если в работе будут задействованы кольца d0 м, высотой 0.8 м, объем одного изделия принимается за 0.63 м³;
• значит, при объеме стока менее 1м³, обустраивается однокамерное сооружение, состоящее из трех колец;
• если обустраивается фильтрационный колодец, его объем должен превышать ежедневный расход воды в 12-16 р. Кольца используются более широкие и в большем количестве.

Для строительства используют сборные железобетонные изделия серии 3.900-3:

• горловины лаза составляют стеновыми кольцами диаметром 700 мм, высотой 290 мм;
• используется опорное кольцо опирания – для размещения люка;
• согласно проекту, могут закладываться распределительные колодцы, диаметром 1000 мм и собирающие колодцы, диаметром 1500 мм.

Для возведения отстойника рекомендовано использовать кольца с фальцевыми замками. Готовое сооружение будет устойчиво к горизонтальному смещению

Многокамерные септики компонуются из однокамерных с устройством общей бетонной подготовки (дополнительный слой, выполняемый из бетона низкой марочной прочности).

Использование железобетонных колец

Под постройку септика используются днища, перекрытия, кольца, люки с крышками, соответствующие высокому уровню качества.

Для строительства привлекаются изделия трех типов:

• с кольцевым замковым соединением. Каждое изделие оснащается выемками и выступами, которые обеспечивают прочную замковую связь, благодаря чему в ходе эксплуатации сооружение не смещается;
• кольца бетонные прямые без замка. Изделия стыкуются и герметизируются цементно-песчаным раствором и металлических скоб;
• фильтрационные кольца – бетонные кольца с перфорацией. Изделие оснащено множеством отверстий, расположенных на идентичном друг от друга расстоянии. Через них вода просачивается в почвенный слой;
• регулировочные ЖБИ кольца предназначены для регулировки объема сооружения;
• доборные – необходимы для регулировки высоты септика.

Преимущества использования железобетонных изделий

Обустраивая сборные септики, можно рассчитывать на указанные преимущества:

• более доступная стоимость по сравнению с кирпичными аналогами;
• удобство монтажа и скорость реализации работ;
• безопасность эксплуатации;
• срок использования готового сооружения достигает 25 лет;
• физическая и смотровая доступность;
• возможность обустройства скоб спуска, технологических отверстий, переходников.

Бетонные кольца для септика: размеры и цены

В представленной таблице указаны характеристики колец ЖБИ, размеры и цены на каждое изделие.

Бетонные кольца для септика, цена и характеристики
Маркировка	КС-10.9	КС -10.85	КС- 15.9	КС- 20.9	КС- 7.9	ПП-10	ПП-10	ПП-15	ПП-15
Примечание	С замковым соединением		Без замкового соединения			Без люка	С люком полимерным	Без люка	С люком полимерным
Стоимость, т.р	1.6	1.5	2.5	4.9	1.9	1.2	2.4	2.8	3.8
Диаметр внутренний, мм	1000		1500	2000	700	Наружный d 1200	Наружный d1200	Наружный d 1700	Наружный d 1700
Высота, мм	900		900	900	900	130	130	140	150
Толщина стенки, мм	80		90	90	70	—	—	—	—
Масса, кг	550		850	1350	366	200	240	600	680

Зная характеристики бетонных колец, размеры и цены, можно рассчитать общие затраты на возведение очистного устройства.

Если на площадке задействована техника, в качестве нижнего конструктивного элемента лучше использовать изделие с дном КДЦ, что обеспечит эффективную герметизацию

Схема очистки

После того, как сборный железобетонный септик готов, сточная вода поступает в камеры сооружения, где реализуется перегнивание органических веществ и осветление. Переработанная жидкость продвигается по трубопроводу в распределительное устройство и в колодец подземной фильтрации. Очищенная вода впитывается в грунт или в природные, естественные водоприемники.

Правила эксплуатации ж/б септиков

Готовое к использованию очистное сооружение нуждается в регулярном осмотре и профилактических мероприятиях.

Рекомендовано проводить указанные мероприятия:

• очищение внутренних стенок от корки дважды в год – весной и осенью;
• собственник сооружения не должен допускать, чтобы осадок и поверхность корки доходили до технологических отверстий, через которые жидкость переливается по камерам;
• перед чисткой в сооружение прекращается подача воды;
• отложения разбиваются на куски, которые удаляются изогнутыми вилами или сетчатым черпаком с ячейками 3-4 мм;
• осадок отсасывается ассенизатором, диафрагмовым насосом или черпаком;
• при необходимости проводится ремонт перекрытий, днища, стенок;
• перед работой сооружение проветривается не менее двух часов;
• работник должен быть оснащен поясом со страховочными веревками, электрическим фонарем.

Бетонные кольца для септика – это недорогой и эффективный способ, позволяющий соорудить локальную канализацию. Использование изделий, соответствующих стандарту, обеспечит долговечность сооружения.

Как используются жби кольца при устройстве септика показано в видео:

Книги по теме:

obetone.com

Кольца колодезные бетонные: размеры

Несмотря на активное использование в строительстве современных материалов, железобетонные колодезные кольца до сих пор актуальны. Приспособление представляет собой конструкцию из металлического каркаса и бетона. Высота колец может колебаться от 10 до 90 см, а диаметр от 70 до 200 см. Размеры колодезных бетонных колец подбираются в зависимости от вида и особенностей коммуникаций. Кроме того, учитываются задачи использования конструкции.

Применение конструкции

Железобетонные кольца активно применяются при создании канализаций, коллекторов и обычных колодцев. Также их используют при подводке электронных коммуникаций и газопроводов.

По ГОСТу для производства подобных конструкций должен применяться цемент М 200-500. Товары данного спектра подлежат обязательной маркировке.

Преимущества ЖБ колец

Конструкции из бетона, которые применяют для обустройства разного вида коммуникаций, имеют ряд достоинств:

• надежность и прочность;
• полная герметичность всех областей соединения;
• легкая установка;
• демократичная стоимость.

Помимо всего прочего, колодцы и коммуникации, построенные с использованием подобных конструкций действительно долговечны. Они имеют высокую ремонтопригодность.

Армирование ЖБ колец

Производство разных видов данной конструкции имеет свои нюансы. Не все модели поддаются обязательному армированию. Однако изделия со стальным каркасом более прочны и устойчивы к давлению.

Заводские модели ЖБ колец армируют по специальной технологии прессования с использованием виброустановок. Процесс придает изделиям сильную усадку. Благодаря вибрациям из смеси удаляются микропузырьки воздуха, которые способствуют разрушению конструкции.

Маркировка колодезных колец по ГОСТу

Железобетонные кольца различаются не только габаритами, но и маркировкой. Она используется для разделения назначений конструкций. Наиболее распространены в строительстве изделия со следующими аббревиатурами:

• КО – опорные модели, использующиеся для нижней части всей системы;
• КФК – это ЖБИ, применяющиеся при возведении водоотвода или канализации;
• КЛК – изделия выпускаются для городских водосточных и канализационных систем.

Кроме буквенного обозначения, в маркировке указываются цифры. Они расшифровываются как высота и диаметр конструкций.

Обратите внимание! Первое числовое обозначение говорит о диаметре, а второе о высоте кольца.

Также ЖБ конструкции дополняются дополнительными частями, такими как перекрытие дна. В такой ситуации плита имеет пометку ПП или ПК (для дна, совпадающего с диаметром кольца). Плиты для дна имеют обозначение ПД. Подобные конструкции придают герметичность системе. Их укладывают сверху и снизу для защиты конструкции от грунтовых вод. В колодцах с питьевой водой плиты используют для предотвращения загрязнения воды грунтом и грязью.

Подобрать бетонные кольца для колодца довольно сложно, поэтому, чтобы избежать проблем с установкой, такие изделия выполняются с маркировкой. В ней указываются необходимые значения, такие как диаметр и высота. Кроме того, маркировка позволит узнать, сколько будет стоить определенное изделие.

Размеры колодезных конструкций

При выборе ЖБ колец необходимо рассчитать объем воды, потребляемой домочадцами. После расчетов можно приобретать конструкции и приступать к монтажу.

Помимо самих колец, в коммуникациях подобного типа используют другие конструкции. Для них размер железобетонных конструкций подбирается индивидуально, с учетом расчетов работы системы. К таким видам относят доборные и вспомогательные конструкции. Их используют для дополнения основных систем конструкции.

Размеры ж/б колец для колодцев могут быть абсолютно разными. Однако существуют и устоявшиеся стандарты, по которым выполняется большинство таких изделий. Возможные варианты:

высота таких конструкций обычно варьируется в диапазоне от 10 до 100 см;

• стенки имеют толщину от 70 до 120 мм;
• внутренний диаметр составляет 70-200 см;
• вес бетонных колец может достигать 300 кг.

Подбор колодезных колец для создания собственной системы водоснабжения или канализации не составляет труда, если знать, каких размеров понадобится конструкция. Для соответствия колодца заявленным требованиям необходимо установить дополнительные элементы. Это поможет защитить колодец от лишней грязи и продлить срок его эксплуатации.

Кроме бетонных колец, при создании различных систем применяются:

• нижние плиты;
• плиты перекрытия;
• доборные изделия – они имеют стандартный диаметр, но отличаются по толщине и высоте.

Кроме того, необходимо знать несколько особенностей монтажа железобетонных колец для колодца.

Монтаж конструкций

Правильный монтаж железобетонных колец проводится с участием специальной техники, при помощи которой можно установить кольца, не боясь их разрушить.

По регламенту бетонные изделия монтируют в подготовленный котлован. При установке одной конструкции на другую необходимо плотно состыковать края. Никаких щелей и зазоров между частями системы быть не должно. Для замазывания стыков применяют цемент. Помимо обработки швов раствором, необходима качественная гидроизоляция всех стыков. Материал для процедуры зависит от назначения колодца.

Современные модели ЖБ конструкций для колодцев выпускают двух видов: с плоским краем и с замком. Первый тип более распространен, но изделия с замком более надежны. Они сохраняют свое положение даже при сильных подвижках грунта. Замок колец крепится по типу паз/гребень. Данный вид соединения обеспечивает колодцу высочайшую герметичность.

Обратите внимание! При установке колец сначала устанавливают деталь с дном. Такое устройство сделает систему чище и безопаснее. Для тупиковых веток колодца используют плитные перекрытия. Кроме того, такие конструкции снижают нагрузку на всю систему коммуникаций.

Для соответствия колодца установленным нормам установку конструкции можно осуществлять согласно определенным правилам. При этом следует работать в определенном порядке:

• Выбор оптимального места. Колодцы для водопровода и системы дренажа не устанавливаются вплотную к жилым домам. Обычно их монтируют на удалении от дома в 5 м. В месте, где будет обустраиваться колодец, не должно быть грунтовых вод. В противном случае понадобится потратить дополнительные средства на герметизацию конструкции. К месту установки следует обеспечить свободный подъезд техники.
• Рытье котлована. Для такой задачи легче нанять специальную технику. Яму необходимо сделать такой глубины, чтобы в нее поместились 2 кольца. Вручную рыть его довольно трудно. На дно следует засыпать песок и щебень. Этот слой должен быть не меньше полуметра высотой.
• Установка колец. Чтобы выполнить нижний ярус, понадобится уложить плиту низа. Элементы монтируют автокраном. Стык усиливается при помощи металлических скоб.

Когда кольца будут установлены, к колодцу необходимо подвести коммуникации. Кроме того, следует выполнить все соединения и накрыть конструкцию верхней плитой. Затем устанавливаются канализационные люки.

Создание железобетонных колец своими руками

Если система коммуникаций требует нестандартной формы или размера изделия, его можно сделать самостоятельно. Для производства ЖБ колец необходим цемент, песок, арматурные прутья и форма требуемого размера.

Форма снимается с готового кольца после того, как пройдет 2-3 дня. Затем кольцо должно полностью затвердеть и высохнуть. Для этого понадобится неделя.

Важно! Готовые изделия требуется периодически смачивать. Это позволит им не пересохнуть на солнце и не растрескаться.

Выводы

Как видно, бетонные кольца имеют определенные плюсы и не обделены минусами. Они довольно прочны, однако отличаются большим весом. При выборе колец для колодца необходимо ознакомиться с маркировкой и видами таких изделий. Это поможет подобрать оптимальный вариант изделия для своих задач. При этом важно учитывать множество тонкостей выбора и установки. Расчеты помогут подобрать такие изделия по цене.

bouw.ru

Формы для бетонных колец своими руками

Главная » Разное » Формы для колодезных колец своими руками

Область применения железобетонных колец довольно обширна. Если есть необходимость сэкономить, их можно сделать своими руками. Но для этого требуются формы для бетонных колец. Покупка такого оборудования — дорогое удовольствие, для частного применения оно себя не оправдает. Но и формы тоже можно сделать самостоятельно.

Для чего нужны бетонные кольца

Содержание статьи

Чаще всего бетонные кольца нужны для устройства колодца, но также их используют при устройстве автономной канализации — делают септики или фильтрационные колодцы. Еще одна область применения — смотровые колодцы при устройстве ливневой и дренажной системы. Делают из бетонных колец даже погреба. Причем есть разные варианты — вертикальные, горизонтальные. В общем, область применения широка.

Бетонные кольца используются для строительства разных сооружений

Есть кольца разного размера под разные нужды, имеют они еще и разную толщину стенок, могут быть с армированием или без. Несмотря на такое обилие выбора, многие задумываются о том, чтобы сделать железобетонные кольца своими руками. Все дело в том, что при обустройстве участка может понадобиться не одно кольцо, и даже не десять. У некоторых только на колодец уходит больше десятка. Себестоимость изготовления железобетонных изделий намного ниже их розничной цены. Даже с учетом того что придется изготовить формы для бетонных колец. А если еще учесть еще стоимость доставки, то экономия получается очень даже солидной.

Разновидности и размеры бетонных колец для колодцев

Промышленно изготовленные бетонные и железобетонные кольца должны отвечать нормам, прописанным в  ГОСТу 8020-90. Их размеры можно взять из таблице, так же как и примерный вес и цену (указана с учетом доставки по Москве).

Наименование	Высота	Толщина стенки	Внутренний диаметр	Масса	Цена без замка/с замком
КС-6	7 см	12 см	58 см	60 кг	390 руб
КС-7-1	10 см	8 см	70 см	46 кг	339 руб
КС-7-1,5	15 см	8 см	70 см	68 кг	349 руб
КС-7-3	35 см	8 см	70 см	140 кг	589 руб
КС-7-5	50 см	8 см	70 см	230 кг	800 руб
КС-7-6	60 см	10 см	70 см	250 кг	830 руб
КС-7-9	90 см	8 см	70 см	410 кг	1230 руб
КС-7-10	100 см	8 см	70 см	457 кг	1280 руб
КС-10-5	50 см	8 см	100 см	320 кг	1110 руб
КС-10-6	60 см	8 см	100 см	340 кг	1130 руб
КС-10-9	90 см	8 см	100 см	640 кг	1530 руб / 1700 руб
КС-12-10	100 см	8 см	120 см	1050 кг	2120 руб
КС-15-6	60 см	9 см	150 см	900 кг	2060 руб
КС-15-9	90 см	9 см	150 см	1350 кг	2670 руб
КС-20-6	60 см	10 см	200 см	1550 кг	3350 руб
КС-20-9	90 см	10 см	200 см	2300 кг	4010 руб
КС-25-9	90 см	12 см	250 см	2200 кг	16100 руб

Для изготовления изделий каждого типа должно быть две части опалубки — наружная и внутренняя. Расстояние между ними прописано в ГОСТе, зависит от размеров кольца. Для армированных колец для колодца диаметром 70 см или 100 см это 7 см и 8 см соответственно, при изготовлении колец без закладки арматуры толщина стенок намного больше — 12 см и 14 см.

Для изготовления ж б колец требуются специальные формы

Кроме разных размеров есть еще разный профиль торцевой части колец — ровный и с замком. Замок — это выступ типа гребень-паз.  Называют такие кольца пазогребневыми или замковыми. Поставленные друг на друга они хорошо сцепляются, их сложно сдвинуть при боковых нагрузках, что очень важно при устройстве колодцев любого назначения. Минус этого варианта — более сложные формы для бетонных колец — необходимо сформировать соответствующие ступеньки в торцах.

Технология изготовления бетонных и железобетонных колодезных колец

Для изготовления бетонных колец на производстве используют жесткий раствор с малым количеством воды, после заливки он обязательно подвергается вибрированию. Без этого процесса добиться однородности и высокой прочности невозможно. На производстве вибраторы встраиваются в стенки форм, при частном изготовлении можно воспользоваться погружными вибраторами для бетона. Это относительно небольшие устройства, корпус которых удерживают в руках, а вибробулава опускается в бетон. Длинна этой насадки должна быть достаточной чтобы достать практически до дна кольца.

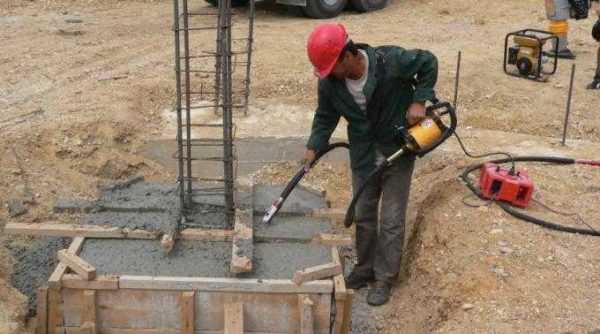

Так выглядит погружной вибратор для бетона в работе

Какой бетон использовать

Бетон для колодезных колец по прочности на сажтие используют не ниже B15 (класс M200). Состав жесткого бетона, который используют на производстве:

• цемент ПЦ500Д0 — 230 кг:
• песок средней зернистости (модуль крупности 1,5-2,3) — 900 кг;
• щебень фракции 5-10 мм — 1100 кг;
• пластификатор С-3 — 1,6 кг;
• вода — 120 литров.

На выходе получается кубометр бетона. Количество воды указано для песка влажность 4%. Если песок влажный, количество воды значительно уменьшается.

Как может выглядеть форма для производства жби колец

Что надо сказать, что в обычной бытовой бетономешалке типа «груша» такой сухой бетон вы не перемешаете. Для замеса надо использовать смеситель принудительного типа. Если его нет, делать более текучий бетон. Недостаток такого решения — необходимо выдерживать бетон в опалубке некоторое время (от 4 до 7 дней в зависимости от температуры). При наличии одной формы для бетонных колец, изготовление десятка бетонных колец может растянуться на месяца. Выход — сделать раствор настолько жестким, насколько это возможно и иметь не одну пару опалубки.

Армирование бетонных колец

Можно по всем правилам связать армирующее кольцо из ребристого прутка толщиной 8-10 мм — окружности, соединенные между собой вертикальными отрезками арматуры. Количество колец арматуры зависит от высоты кольца. Оптимальное расстояние между ними — 20-30 см. При высоте колодезного кольца 90-100 см делают три-четыре пояса армирования. Вертикальные отрезки устанавливают с шагом в 30-40 см. Их привязывают специальной вязальной проволокой.

К верхнему поясу армирования можно привязать петли, за которые можно будет бетонное кольцо кантовать при помощи подъемного оборудования.

Пример армирования железобетонного кольца

При установке армирующего пояса помните одну деталь: арматура должна располагаться в толще бетона. От металла до края изделия должно быть не менее 3-4 см. Потому на рисунке выше показано, что пояса армирования находятся не на поверхности, а значительно ниже. Примерно так и надо располагать арматуру.

Арматуру можно и сварить, но лучше — связать — более прочная получается конструкция

Самодельные бетонные кольца чаще армируют готовой стальной сеткой —  толщина прутка не менее 4 мм, шаг 20 см. Ее отрезают нудной высоты и длинны, загибают в кольцо, края связывают проволокой. Такое армирование несколько хуже стандартного, но вполне достаточно для придания большей прочности.

Что дает вибрирование

Процесс вибрирования повышает прочность бетона на несколько классов (без изменения рецептуры). При обработке бетона он на глазах «садиться» из него выходят пузыри воздуха, более равномерно распределяется заполнитель и цемент. Обойтись без этой процедуры не получится — стенки будут рыхлые, будут протекать и быстро разрушатся.

Гладкие и плотные стенки можно получить только если бетон вибрировать

Однако нельзя и переусердствовать — может произойти расслоение. Останавливают обработку тогда, когда усадка раствора прекратиться, поверхность станет гладкой и сверху появится цементное молочко.

Процесс изготовления

На ровную площадку или лист железа устанавливается наружная (внешняя) часть опалубки. Если изготавливается пазогребневое кольцо, вниз укладывается формирователь паза. На расстоянии 3-4 см от края опалубки выставляется армирующая сетка. Ставится внутренняя часть опалубки, фиксируется при помощи винтов к выступающим частям внешней опалубки (пальцам).

В установленную форму лопатами или каким-то приспособлением закидывается бетон. После того как кольцо заполнено, проводят вибрирование (в готовых формах это занимает 1-2 минуты). При необходимости (смотрят по усадке) бетон добавляют. После окончания вибрации поверхность кольца заглаживается мастерком. Если необходимо, устанавливают и вдавливают гребневое кольцо.

В промышленных условиях сразу же проводится разопалубка — для этого и используют жесткий бетон, чтобы можно было сразу же использовать комплект для изготовления следующего кольца. Для этого снимают пальцы, вынимают опалубку. Формирующий нижний паз пустотообразователь остается до схватывания бетона.

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

• приварив уголки с просверленными дырками, стягивать болтами;
• сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы. Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей.

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло. Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

stroychik.ru

Вес и объем бетонных колец

При планировании строительства важно учитывать все детали. Особенно это касается строительных материалов. Монтаж элементов сооружения требует рабочей силы, а зачастую и специальной техники. Без учёта объема и веса стройматериалов их невозможно правильно разместить, транспортировать и монтировать из них сооружения. Так же вес и объем необходимо знать для произведения строительных расчётов при проектировании.

Вес бетонного кольца обычно высчитывается по формуле: V = π x R² x H

В этой формуле V — внутренний объем кольца, π — является постоянной величиной равной 3,14, R² — это внутренний радиус изделия, H — высота изделия.

Эта формула предназначена для расчета внутреннего пространства кольца. В ней не учитывается толщина стенок. Применяется она для расчетов при строительстве канализации и накопительных колодцев. Без планирования при строительстве проектированная система может не справляться с нагрузкой, что повлечет за собой нежелательные последствия.

Наиболее часто применяемые в строительстве кольца имеют следующие параметры:

• КС 20.9 (200 см) — объем 2,83 м³;
• КС 15.9 (150 см) — объем 1,59 м³;
• КС 10.9 (100 см) — объем 0,71 м³.

Кроме объема строительных элементов так же важно учесть и вес. Типовой вес бетонного кольца для колодца различается для каждой марки. В данной таблице показаны основные характеристики для некоторых из них.

Железобетонные конструкции считаются монолитными именно за счет большого веса. Качественный монтаж скрепляет отдельные элементы и делает их очень устойчивыми к внешним воздействиям. Применив железобетонные изделия при строительстве, вы несомненно повысите эксплуатационные характеристики объекта.

Например, при сооружении канализационных сетей применяют большие по весу бетонные кольца 1 метр и более. Для водопроводных магистралей используют кольца массой примерно 640 кг. Имея подобный вес транспортировка и монтаж сооружений требуют задействования специальной техники. Вес бетонного кольца невозможно сделать меньше, иначе кольцо будет содержать полости. Если вы обнаружили несоответствие веса у указанных выше марок, то возможен производственный брак. Приобретать строительный материал можно без опасений только у проверенных производителей и поставщиков.

msm62.ru
