Колодезное кольцо размеры – размеры опорных вариантов для свечного колодца, диаметр продукции с замком, уплотнительное кольцо

виды, размеры и масса, как правильно подобрать

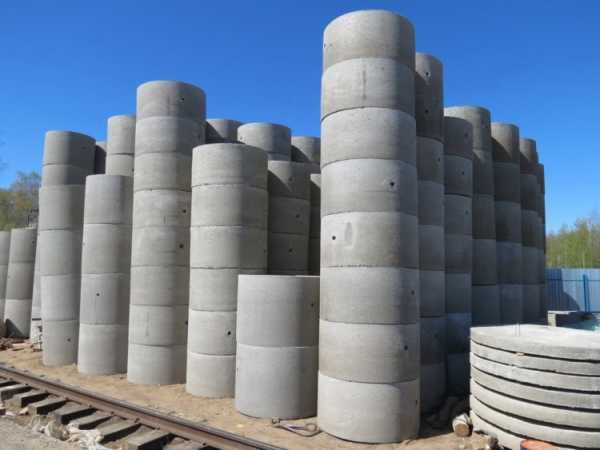

Без бетонных колец сложно представить колодец, они составляют его главную и неотъемлемую часть. Их диаметр зависит от типа и колеблется от 70 до 200 см, высота в среднем 50 см, но в случае крайней необходимости её можно увеличить до 180 см. Все кольца обязательно должны быть обозначены марками соответствия требованиям ГОСТа. Состоит такая марка из буквенно-цифровых групп, в некоторых случаях разделённых дефисом.

Бетонные кольца, произведённые по всем стандартам качеств должны пройти необходимые испытания стойкости кразличным факторам среды: водонепроницаемости, морозостойкости и водопоглащения материала. Прочность бетона на сжатие проверяется ультразвуковым методом или механическим воздействием.

Виды бетонных колец для колодца

Колодцы делятся на несколько видов, такие как: водопроводные, канализационные и колодцы газопроводных сетей.



Существует несколько видов:

• Доборные, вспомогательные— необходимы, в случае если обычные кольца не подходят, так как эти имеют не стандартные размеры и делаются под заказ.
• Железобетонные — необходимы для монтажа систем коммуникаций, хорошо подходят для дренажных колодцев, канализационных, сетевых, водопроводных и газопроводных.
• Стеновые — чаще всего благодаря им формируется горловина, используются для любых видов колодцев.
• Также существуют следующие виды колец: с замком, сборные, с днищем, с плитой перекрытия и т. д.

Для того чтобы кольца не смещались после установки, на них заранее установлены специальные пазы, которые не допускают момент смещения.

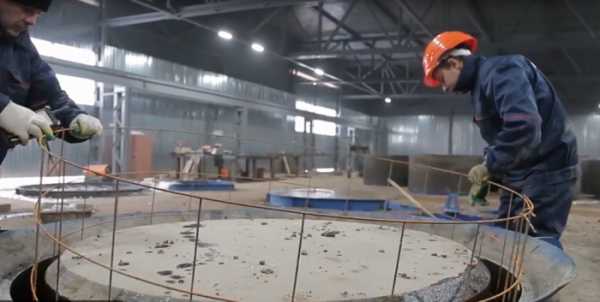

Армирование

Армирование колец не обязательное условие в их изготовлении, но благодаря такому способу производства они становятся в разы крепче и служат больше времени. Изготавливают их при помощи вибропрессования, впрочем, как и обычный вид. После прессовки изделия становятся плотными и однородными, что позволяет держать им свою форму и быть водонепроницаемыми.

При монтаже армированные кольца скрепляются между собой при помощи цементного раствора, это позволяет максимально сократить попадание воды в грунт. Производство — задача не сложная, с ней могут справиться люди, не имея должного образования, в современном мире многие занимаются изготовлением подобных изделий и зарабатывают на этом хорошие деньги.

Всё что необходимо для получения качественного изделия — соблюдение заводских условий. Современные методы позволяют добиться идеально ровную поверхность изделий, а также надёжность в эксплуатации. При покупке железобетонных колец в малознакомой компании будьте внимательны, чем больше диаметр, тем дороже оно будет вам стоить.

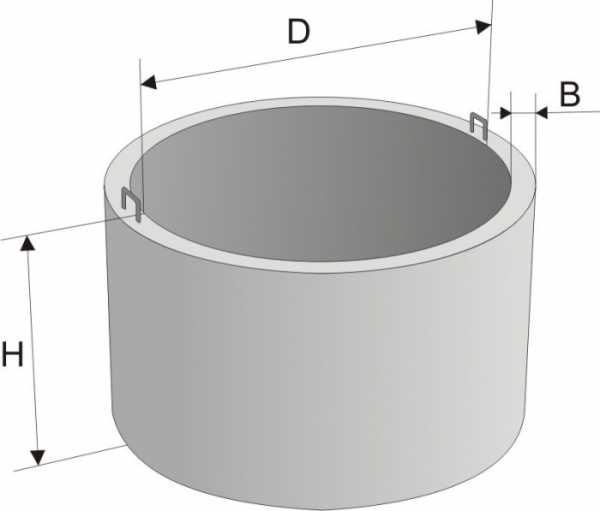

Размеры

В зависимости от типа колодца, нужно подобрать необходимые по размерам кольца для него. Перед тем как решить выкопать яму у себя во дворе, хорошо просчитайте затраты воды на всю семью. Только после этого по выбранному диаметру следует подбирать кольца. Также, важно знать последовательность, по которой будут опускаться кольца, первым идёт железобетонное кольцо с днищем, что обеспечит прочность конструкции, во вторую очередь стеновые элементы, а уже потом крышка и люк. Каждая деталь должна быть равной следующей, иначе колодец будет пропускать воду, именно поэтому следует строго проследить за этим ещё во время заказа.

Подобрать необходимый размер колец неопытному человеку практически невозможно. Для того чтобы проблем с монтажом не было из-за неправильной подборки, кольца имеют маркировку, в которой указаны все необходимые значения: высота, диаметр. Таблица, представленная ниже, подскажет неопытному строителю подобрать эти железобетонные изделия.

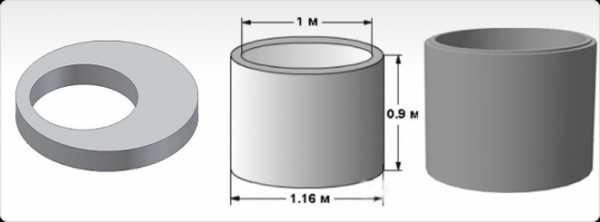

Пример обозначения: Кольцо К-10−9 равняется 10 (дм)-(100см) — диаметр.

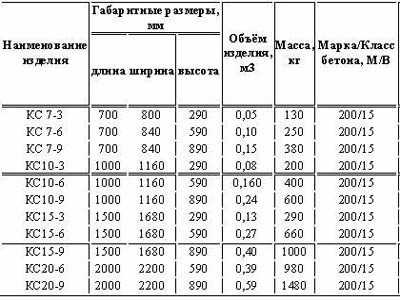

Таблица: параметры бетонных колец

*Указаны средние цены с НДС и с доставкой по Москве

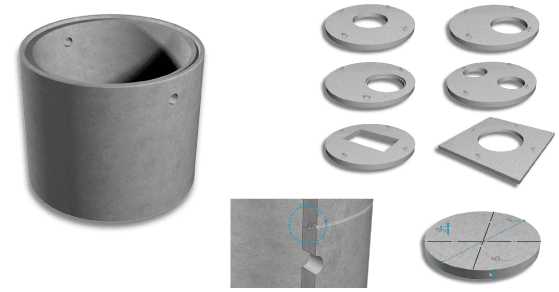

Что ещё нужно приобрести

Для того чтобы колодец был удобным в использовании и лёгким в монтаже, существуют дополнительные аксессуары. Некоторые из них могут идти в комплекте при покупке колец, но бывают и случаи когда покупать такие изделия необходимо дополнительно.

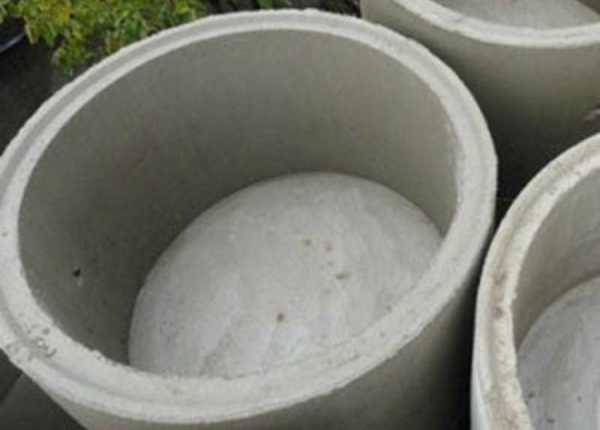

Кольца с дном. Наличие нормального дна, важный элемент в обслуживании колодца. От этого зависят многие факторы, которые влияют на правильный поток воды. Не важно, какой колодец будет возводиться, пусть это вентиляционная шахта или что-то иное, важно проследить, чтобы дно было хорошим, поскольку это позволит устранить проблемы до их появления. Для удобства монтажа все размеры колец с дном идентичны стандартным размерам.

• Кольца с замком. Замком называются стыки — механическая связка. Благодаря оснащению изделий фальцами (замками) они полностью обеспечивают надёжное соединение. От обычных колец отличаются во многом, начиная от стоимости, заканчивая сроком службы колодца. Этот вид обеспечивает в разы повышенную водонепроницаемость, и максимально снижают риск возможных горизонтальных смещений в сторону.
• Крышки колодцев. С первого взгляда — обычные железобетонные изделия. На самом деле крышки с отверстием под люк играют большую роль в использовании. Существует 3 вида разных крышек/люков: тротуарный, магистральный и полимерный люк. В зависимости от этого вида выпускается соответствующая крышка, которая подойдёт ему. От обычных декоративных крышек отличаются усиленными модификациями, такая крышка может выдержать максимальную нагрузку.
• Днища. Важно не путать с дном. Днища необходимы для ровной поверхности дна, зачастую это необходимо для строительства туннелей при создании тупиковых стен. По размерам подходят под стандартные кольца.

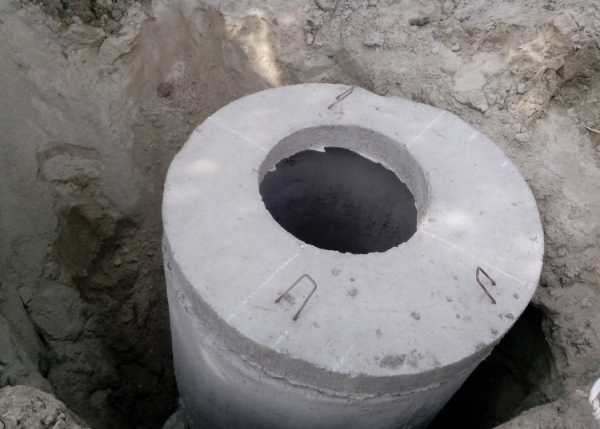

• Плиты перекрытий. Служит для равномерного распределения внешней нагрузки, что делает колодец максимально безопасным для окружающих людей. Плиты перекрытия считаются необходимыми элементами в монтаже. Внешне они представляю собой обычную бетонную панель с небольшим округлым отверстием. Отверстие необходимо для люка, через который человек будет доставать воду.
• Опорное кольцо. Устанавливаются непосредственно на горловину уже готового колодца. Опорные кольца позволяют поднять люк с крышкой на проектную величину. Часто применяются при ремонте автомобильных дорог, где служат уровнем дорожного покрытия. Возвести колодец без опорного кольца возможно, но только если рядом нет проезжих частей и пешеходов.
• Колодезные домики. Служат для декорации колодца снаружи. Домик, сделанный профессионалами, прослужит много лет. Они отлично смотрятся и благодаря домикам гораздо легче поднимать воду.

Оцените статью: Поделитесь с друзьями!

septik.guru

Кольца колодезные бетонные: размеры

Несмотря на активное использование в строительстве современных материалов, железобетонные колодезные кольца до сих пор актуальны. Приспособление представляет собой конструкцию из металлического каркаса и бетона. Высота колец может колебаться от 10 до 90 см, а диаметр от 70 до 200 см. Размеры колодезных бетонных колец подбираются в зависимости от вида и особенностей коммуникаций. Кроме того, учитываются задачи использования конструкции.

Применение конструкции

Железобетонные кольца активно применяются при создании канализаций, коллекторов и обычных колодцев. Также их используют при подводке электронных коммуникаций и газопроводов.

По ГОСТу для производства подобных конструкций должен применяться цемент М 200-500. Товары данного спектра подлежат обязательной маркировке.

Преимущества ЖБ колец

Конструкции из бетона, которые применяют для обустройства разного вида коммуникаций, имеют ряд достоинств:

• надежность и прочность;
• полная герметичность всех областей соединения;
• легкая установка;
• демократичная стоимость.

Помимо всего прочего, колодцы и коммуникации, построенные с использованием подобных конструкций действительно долговечны. Они имеют высокую ремонтопригодность.

Армирование ЖБ колец

Производство разных видов данной конструкции имеет свои нюансы. Не все модели поддаются обязательному армированию. Однако изделия со стальным каркасом более прочны и устойчивы к давлению.

Заводские модели ЖБ колец армируют по специальной технологии прессования с использованием виброустановок. Процесс придает изделиям сильную усадку. Благодаря вибрациям из смеси удаляются микропузырьки воздуха, которые способствуют разрушению конструкции.

Маркировка колодезных колец по ГОСТу

Железобетонные кольца различаются не только габаритами, но и маркировкой. Она используется для разделения назначений конструкций. Наиболее распространены в строительстве изделия со следующими аббревиатурами:

• КО – опорные модели, использующиеся для нижней части всей системы;
• КФК – это ЖБИ, применяющиеся при возведении водоотвода или канализации;
• КЛК – изделия выпускаются для городских водосточных и канализационных систем.

Кроме буквенного обозначения, в маркировке указываются цифры. Они расшифровываются как высота и диаметр конструкций.

Обратите внимание! Первое числовое обозначение говорит о диаметре, а второе о высоте кольца.

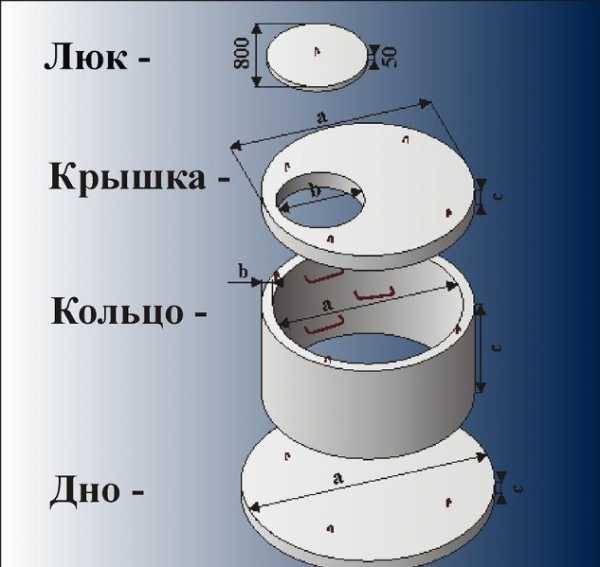

Также ЖБ конструкции дополняются дополнительными частями, такими как перекрытие дна. В такой ситуации плита имеет пометку ПП или ПК (для дна, совпадающего с диаметром кольца). Плиты для дна имеют обозначение ПД. Подобные конструкции придают герметичность системе. Их укладывают сверху и снизу для защиты конструкции от грунтовых вод. В колодцах с питьевой водой плиты используют для предотвращения загрязнения воды грунтом и грязью.

Подобрать бетонные кольца для колодца довольно сложно, поэтому, чтобы избежать проблем с установкой, такие изделия выполняются с маркировкой. В ней указываются необходимые значения, такие как диаметр и высота. Кроме того, маркировка позволит узнать, сколько будет стоить определенное изделие.

Размеры колодезных конструкций

При выборе ЖБ колец необходимо рассчитать объем воды, потребляемой домочадцами. После расчетов можно приобретать конструкции и приступать к монтажу.

Помимо самих колец, в коммуникациях подобного типа используют другие конструкции. Для них размер железобетонных конструкций подбирается индивидуально, с учетом расчетов работы системы. К таким видам относят доборные и вспомогательные конструкции. Их используют для дополнения основных систем конструкции.

Размеры ж/б колец для колодцев могут быть абсолютно разными. Однако существуют и устоявшиеся стандарты, по которым выполняется большинство таких изделий. Возможные варианты:

высота таких конструкций обычно варьируется в диапазоне от 10 до 100 см;

• стенки имеют толщину от 70 до 120 мм;
• внутренний диаметр составляет 70-200 см;
• вес бетонных колец может достигать 300 кг.

Подбор колодезных колец для создания собственной системы водоснабжения или канализации не составляет труда, если знать, каких размеров понадобится конструкция. Для соответствия колодца заявленным требованиям необходимо установить дополнительные элементы. Это поможет защитить колодец от лишней грязи и продлить срок его эксплуатации.

Кроме бетонных колец, при создании различных систем применяются:

• нижние плиты;
• плиты перекрытия;
• доборные изделия – они имеют стандартный диаметр, но отличаются по толщине и высоте.

Кроме того, необходимо знать несколько особенностей монтажа железобетонных колец для колодца.

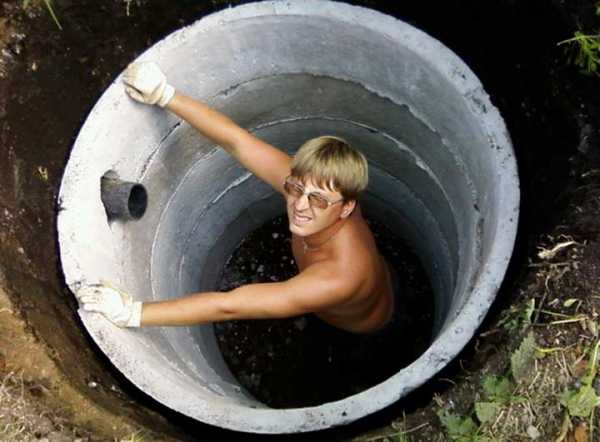

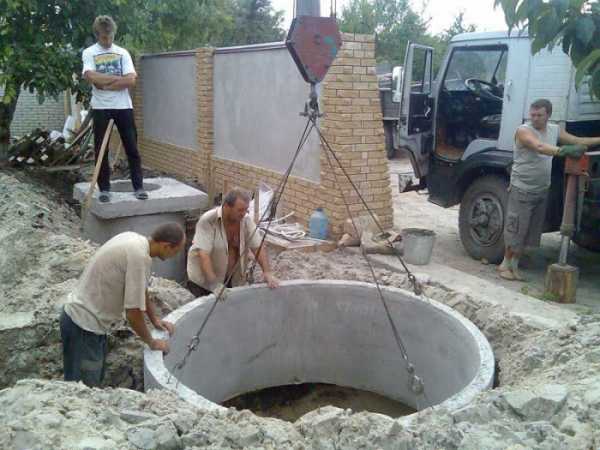

Монтаж конструкций

Правильный монтаж железобетонных колец проводится с участием специальной техники, при помощи которой можно установить кольца, не боясь их разрушить.

По регламенту бетонные изделия монтируют в подготовленный котлован. При установке одной конструкции на другую необходимо плотно состыковать края. Никаких щелей и зазоров между частями системы быть не должно. Для замазывания стыков применяют цемент. Помимо обработки швов раствором, необходима качественная гидроизоляция всех стыков. Материал для процедуры зависит от назначения колодца.

Современные модели ЖБ конструкций для колодцев выпускают двух видов: с плоским краем и с замком. Первый тип более распространен, но изделия с замком более надежны. Они сохраняют свое положение даже при сильных подвижках грунта. Замок колец крепится по типу паз/гребень. Данный вид соединения обеспечивает колодцу высочайшую герметичность.

Обратите внимание! При установке колец сначала устанавливают деталь с дном. Такое устройство сделает систему чище и безопаснее. Для тупиковых веток колодца используют плитные перекрытия. Кроме того, такие конструкции снижают нагрузку на всю систему коммуникаций.

Для соответствия колодца установленным нормам установку конструкции можно осуществлять согласно определенным правилам. При этом следует работать в определенном порядке:

• Выбор оптимального места. Колодцы для водопровода и системы дренажа не устанавливаются вплотную к жилым домам. Обычно их монтируют на удалении от дома в 5 м. В месте, где будет обустраиваться колодец, не должно быть грунтовых вод. В противном случае понадобится потратить дополнительные средства на герметизацию конструкции. К месту установки следует обеспечить свободный подъезд техники.
• Рытье котлована. Для такой задачи легче нанять специальную технику. Яму необходимо сделать такой глубины, чтобы в нее поместились 2 кольца. Вручную рыть его довольно трудно. На дно следует засыпать песок и щебень. Этот слой должен быть не меньше полуметра высотой.
• Установка колец. Чтобы выполнить нижний ярус, понадобится уложить плиту низа. Элементы монтируют автокраном. Стык усиливается при помощи металлических скоб.

Когда кольца будут установлены, к колодцу необходимо подвести коммуникации. Кроме того, следует выполнить все соединения и накрыть конструкцию верхней плитой. Затем устанавливаются канализационные люки.

Создание железобетонных колец своими руками

Если система коммуникаций требует нестандартной формы или размера изделия, его можно сделать самостоятельно. Для производства ЖБ колец необходим цемент, песок, арматурные прутья и форма требуемого размера.

Форма снимается с готового кольца после того, как пройдет 2-3 дня. Затем кольцо должно полностью затвердеть и высохнуть. Для этого понадобится неделя.

Важно! Готовые изделия требуется периодически смачивать. Это позволит им не пересохнуть на солнце и не растрескаться.

Выводы

Как видно, бетонные кольца имеют определенные плюсы и не обделены минусами. Они довольно прочны, однако отличаются большим весом. При выборе колец для колодца необходимо ознакомиться с маркировкой и видами таких изделий. Это поможет подобрать оптимальный вариант изделия для своих задач. При этом важно учитывать множество тонкостей выбора и установки. Расчеты помогут подобрать такие изделия по цене.

bouw.ru

их виды, размеры и как правильно подобрать

Рейтинг статьи

Проголосуйте первым

В былые времена для строительства колодезных шахт использовали только природные материалы: камень или бревна. Сейчас же для укрепления стенок шахты используют специальные пластиковые или железобетонные кольца, выпускаемые в заводских условиях.

Поскольку они различаются своими размерами и техническими характеристиками, следует изучить их еще до того, как начнутся строительные работы.

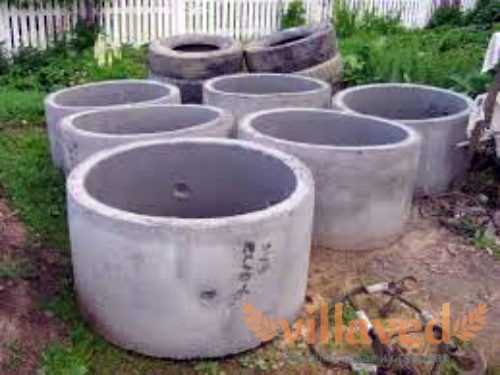

Колодезные круги

Для чего нужны кольца для колодцев

Трудно представить колодец без колец. Ведь они являются его главной и неотъемлемой частью. Функция колец определяется их типом. Например, опорные обеспечивают надежное закрепление люка, стеновые образуют собственно шахту, доборные обеспечивают нужную глубину, а регулировочные – увеличивают ее. Рассмотрим подробнее разновидности колодезных колец.

Какие бывают кольца для колодцев

Для обустройства колодцев используются следующие типы колец:

• Опорные
• Стеновые
• Доборные
• Замковые (пазогребневые)
• С дном

Так, опорные устанавливают перед плитой перекрытия в том случае, если колодец будет оборудован люком. Стеновые устанавливают друг над другом, формируя шахту и скрепляя между собой бетонным раствором. Однако, их нельзя использовать на грунтах, склонных к смещению.

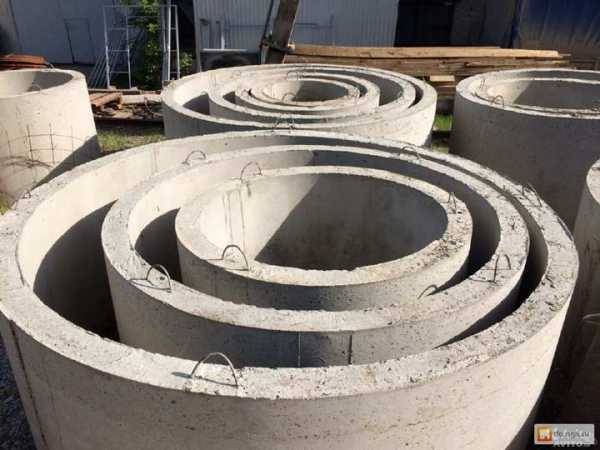

Виды колодезных кругов

Конструкция доборных колец похожа на стеновые, но имеет нестандартные размеры. Этот тип устанавливается на самом дне колодца для обеспечения нужной глубины и крепления стеновых колец. Замковые (пазогребневые) виды оборудованы специальным замком и гребнями, при помощи которых они крепятся друг с другом, образуя таким образом надежную конструкцию.

Круги с дном имеют вид стеновых. Дополнительно они оснащены дном. Их укладывают на самое дно шахты для формирования опоры для остальной конструкции.

Пластмассовые

Привычными для нас являются железобетонные круги для колодцев. Однако, в последнее время на строительном рынке все чаще появляются пластиковые изделия, приобретая все большую популярность. Это объясняется тем, что данный вид конструкции отличается не только малым весом, но и высокой прочностью.

Основные преимущества

У пластмассовых колец много преимуществ в сравнении с железобетонными изделиями. Во-первых, они стоят гораздо дешевле, но при этом способны выдерживать большой вес, поэтому такие изделия часто используются для строительства глубоких колодцев.

Во-вторых, пластиковые модели гораздо легче, что существенно облегчает процесс строительства. Определиться, подойдут ли пластмассовые модели для вашего проекта, помогут технические характеристики этих изделий.

Технические характеристики

Современная технология изготовления пластиковых колец позволяет сохранять их свойства в диапазоне от -70 до +50 градусов, обеспечивая тем самым, качество питьевой воды. Колодец, оборудованный пластиковыми кругами, обойдется владельцу дешевле, поскольку пластик не нуждается в дополнительной гидроизоляции.

Колодезные кольца из пластика

Срок его эксплуатации составляет более 50 лет, при этом материал устойчив к агрессивным действиям окружающей среды. Еще одним преимуществом пластиковых колец является их небольшой вес, который позволяет не применять тяжелую технику при их установке.

Разновидности

Пластиковые изделия могут использоваться в различных целях, поэтому изделие представлено следующими разновидностями:

• Колодезные
• Канализационные
• Дренажные
• Ливневые
• Промышленные
• Для ремонта.

Устройство и монтаж

Пластиковые модели оснащены резьбой, которая позволяет быстро собирать конструкцию в единое целое и устанавливать ее на нужную глубину. Для достижения необходимой герметичности рекомендуется промазывать резьбу перед соединением специальным силиконовым герметиком. Дно такой конструкции может быть как глухим, так и решетчатым. Началу строительных работ должна предшествовать гидрогеологическая разведка, которая показывает глубину залегания подземных вод, а также информирует о составе и типе грунта.

Сборная конструкция из пластиковых колец может собираться как открытым, так и закрытым способом. Например, на глинистом грунте сначала создают шахту, а затем в ней выполняют сборку, то есть, применяют открытый способ. Предварительно дно шахты заполняется слоем щебня, после чего переходят к монтажу колец. По окончании установки пространство между шахтой и кругами засыпают щебнем или песком.

Если же колодец оборудуется на рыхлом грунте, установку колец следует производить постепенно, чтобы исключить осыпание почвы. Поэтому изначальная глубина шахты составляет 1 метр. В образовавшееся углубление устанавливают кольцо и выбирают грунт под ним, опускаясь, таким образом, на необходимую глубину. Дальнейшие работы проводятся аналогично с открытым способом.

Железобетонные

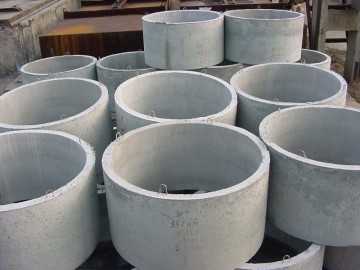

Железобетонные (ЖБ) кольца получили широкое распространение в строительстве колодцев и скважин. Самыми востребованными называют стеновые колодезные круги. Они оснащены специальными пазами, благодаря которым прочно монтируются между собой. Наряду с ними, используют другие железобетонные изделия (ЖБИ): днища и крышки (плиты перекрытия).

Для чего нужны

Бетонные круги используют во многих сферах строительства. С их помощью возводят колодцы и скважины, применяют при строительстве туннелей, а также для прокладки тепло- и электросетей, телефонных кабелей. Не обойтись без этих изделий и при обустройстве автономной канализации, ливневой и дренажной систем.

Разновидности и размеры

Бетонные изделия для колодца имеют стандартные размеры, установленные правилами и нормами ГОСТа. Внутренний диаметр может составлять: 70 см, 80 см, 90 см, 100 см, 150 см и 200 см. При этом внешний диаметр немного больше внутреннего. Высота круга может колебаться в пределах от 10 см до 1 метра. Наиболее распространенными являются колодезные круги, диаметром 100, 150 и 200 см с высотой в 90 см. Вес каждого такого круга составляет от 650 до 1500 кг.

Виды железобетонных изделий

Кроме того, на строительном рынке представлены также так называемые доборные модели, высота которых составляет 350, 450 или 500 мм. Данный вид используют в том случае, когда при завершении работы изделие стандартного размера не входит целиком в выкопанный колодец.

Технология изготовления

Изготовление бетонных колец для колодца может проводиться и в домашних условиях. Для этого достаточно запастись необходимыми материалами и приспособлениями, а также детально ознакомиться с технологией. Самостоятельное изготовление дает возможность несколько сэкономить, выливая при этом изделия нужного размера, который не всегда может соответствовать стандартному.

Технология производства включает в себя такие этапы:

• Лист железа или деревянный щит укладывают на ровную поверхность;
• На него устанавливают форму для выливания колец, состоящую из двух цилиндров и имеющую специальную опалубку, части которой должны быть тщательно закреплены;
• В пространство между внутренним и внешним цилиндром закладывают армирующий каркас, закрепляя его клиньями;
• Межкольцевое пространство заполняется густой бетонной смесью (В/Ц =0,5). При этом бетон укладывается небольшими слоями (около 10 см) и уплотняется при помощи стального штыря диаметром 20 мм;
• Форма заливается сметанообразным раствором (В/Ц=0,7) и уплотняется при помощи штыря;
• Торец бетонного круга разравнивается путем добавления раствора при помощи мастерка;
• Изделие накрывается пленкой или плотной тканью на 4-7 дней до высыхания раствора;

Технология изготовления железобетонных колец

После высыхания бетона опалубку снимают, а  бетонное изделие оставляют на ровной поверхности; железобетонные круга следует дополнительно обмотать упаковочной пленкой, чтобы бетон приобрел окончательную прочность. При этом рекомендуется смачивать изделие водой каждые 4-5 дней.

Какой бетон использовать

Для изготовления бетонных колец применяется цемент, маркой не меньше, чем М-500, песок, щебень и вода. При этом следует побеспокоиться о качестве строительного материала. Если речь идет о цементе, то следует знать, что лучше всего использовать его сразу же после приобретения или же пересыпать из бумажных пакетов в закрытые железные емкости, чтобы продлить срок хранения.

В качестве мелкого наполнителя лучше всего воспользоваться кварцевым песком, который не имеет примесей, негативно сказывающихся на качестве бетонной смеси. Что касается крупного наполнителя, то самым оптимальным вариантом будет гранитный щебень, поскольку его зерна имеют кубическую форму, что обеспечивает их качественную связку с другими ингредиентами раствора.

Размер фракций щебня не должен превышать четверти толщины изделия. Так, для изделия с толщиной стенки в 10 см понадобится щебень, зерна которого имеют размер не больше 20 мм. Бетонную смесь готовят из цемента, песка и гравия в соотношении по объему 1:2:3 или по массе 1:2,5:4, добавляя полведра воды в первом случае и 50 литров – во втором. При этом все ингредиенты добавляются постепенно.

Армирование

При заводском изготовлении бетонных колец, их поддают армированию. Эта процедура не является обязательной, однако способна в разы увеличить прочность изделий и продлить срок их эксплуатации. Укладка арматуры (арматурной сетки) производится еще до заполнения формы бетонным раствором. При этом высота арматурного кольца должна быть меньше высоты готового изделия и не прикасаться к стенке формы, во избежание дальнейшей коррозии и разрушения готового изделия.

Армирующее кольцо может быть изготовлено из ребристого прута толщиной 8-10 мм, собранного в окружность при помощи отрезков арматуры и специальной вязальной проволоки. Расстояние между прутами должно составлять около 20-30 см, а вертикальные отрезки повторяются с шагом в 30-40 см. Количество таких колец зависит от высоты колодезного круга. Например, при высоте круга для колодца в 90-100 см понадобится 3-4 пояса армирования. Рекомендуется прикрепить к верхнему поясу специальные петли, при помощи которых можно будет перемещать готовое изделие подъемными механизмами.

При изготовлении самодельных бетонных колец армирование производят при помощи готовой стальной сетки с толщиной прута не менее 4 мм и шагом в 20 см. Нужное количество сетки загибают внутрь, связывая края проволокой, и размещают по окружности формы до того, как начнется заливка.

Что дает вибрирование

Наиболее эффективным и рентабельным способом изготовления бетонных колец является вибропрессование изделий в специальной металлической форме. В результате этой процедуры круги становятся плотными из-за лучшего распределения бетона по форме и водонепроницаемыми.

Однако, чрезмерное вибрирование может привести к расслоению раствора. Поэтому рекомендуется  остановить обработку, когда поверхность круга станет гладкой и на ней появится цементное молочко.

Как и из чего сделать формы для бетонных колец

Для самостоятельного изготовления бетонных колец вам понадобится специальная форма, состоящая из двух цилиндров разного диаметра, каждый из которых имеет свою опалубку. Такую форму можно смастерить как из металла, так и из дерева. При этом есть возможность использовать подручные материалы: бочки, трубы, бруски, доски. Рассмотрим некоторые варианты для изготовления формы.

Из бочек с толстыми стенками

Наиболее удобным вариантом изготовления самодельной формы для производства колец для колодца является использование металлических бочек, которые имеют правильную геометрическую форму. При этом следует знать, что разница диаметров бочек должна составлять не меньше 15 см для производства изделий без армирующего каркаса и не меньше 7-8 см для армированных колец.

В емкостях отрезается дно, при этом высота внутренней бочки должна быть больше высоты внешней на несколько сантиметров. Расстояние между цилиндрами будет равняться толщине будущего изделия. Затем большая бочка размечается двумя вертикальными продольными линиями на две равные части как на внешней, так и на внутренней стороне. Вдоль размеченных линий с обеих сторон при помощи сварочного аппарата крепится стальной уголок (сплошной или несколькими отрезками, расположенными точно напротив друг друга). В уголках сверлят отверстия для крепления болтами. При этом отдельные отрезки нужно сверлить попарно. В дальнейшем бочку аккуратно разрезают болгаркой с тонким кругом по размеченной линии на внутренней стороне. Таким образом, получают внешний цилиндр опалубки.

Варианты форм для самостоятельного изготовления кругов

Внутренний цилиндр изготавливается аналогично, с той разницей, что расстояние между линиями разметки должно составлять не половину, а треть окружности, а уголки крепятся не на внешней, а на внутренней стороне. Иногда для удобства пользования к опалубке приваривают ручки – снаружи на большом цилиндре и внутри – на малом. Кроме того, для облегчения процесса съемки формы, рекомендуется выстилать поверхности цилиндров, которые соприкасаются с бетоном, полиэтиленовой пленкой.

Из листового металла

Еще одним вариантом для изготовления формы является использование листового металла и деревянных брусков. Вам понадобится полоска металла, длина которой должна равняться длине окружности с добавлением 10 см на соединение, а ширина будет соответствовать высоте с таким же припуском в 10 см. Внизу и вверху, а также по краю металлической полосы необходимо сделать бортики высотой 5 см. Затем верхний бортик нужно надрезать через каждые 20-25 см, а в боковом просверлить отверстия под болты. Если полосу согнуть, получится нестабильный круг. Чтобы придать ему жесткости, необходимо соорудить из брусков деревянный каркас. Бруски длиной 25 см крепятся под нижний бортик при помощи саморезов. Таким же образом укрепляется высота формы.

Как вариант, можно при помощи сварочного аппарата прикрепить вырезанные полоски металла к одинаковым полудугам, изготовленным из профильной трубы 20х20 мм. В таком случае вам понадобится 4 больших и 4 меньших полудуги для внешней и внутренней опалубки соответственно.

Из деревянных досок или брусков

Форму для колец можно изготовить также из древесины. Неширокие деревянные планки фиксируются внизу и вверху при помощи металлического (деревянного) кольца (бортика). При этом на большой опалубке бортик крепится снаружи, а на меньшей – изнутри. Перед заливкой такие формы рекомендуется дополнительно смазывать (например, подсолнечным маслом) для того, чтобы опалубка легко снималась.

Монтаж бетонных колец в колодец

Монтаж колец для колодца происходит следующим образом:

• Один круг устанавливается на поверхность почвы и равномерно подкапывается со всех сторон изнутри, пока не упрется в почву вплотную.
• На первое устанавливается второе, подкоп продолжается и т.д.
• При появлении первой струйки воды необходимо быстро откачать воду, продолжая углублять колодец. В случае появления «плывуна» работу нужно немедленно остановить.
• Круги устанавливаются до тех пор, пока вода не начнет подниматься очень быстро.
• Через несколько дней, когда вода немного уйдет, промежуток между верхним кругом и почвой необходимо засыпать глиной и утрамбовать.

На завершающем этапе проводится оформление верхней части колодца, проект которого определяется индивидуально, в зависимости от вкусов и финансовых возможностей владельца.

Какие кольца для колодца лучше ставить

Кольца для колодца могут быть изготовлены как из пластика, так и из железобетона. Приобретая готовые железобетонные круги, обратите внимание не только на их стоимость, но и на качество. Они должны быть цельными, прочными, обладать водонепроницаемостью и морозостойкостью. Такие характеристики зависят от материала и технологии изготовления, поэтому лучше делать покупку у проверенного производителя или поинтересоваться сопроводительной документацией товара.

Технология монтажа

Круги, оснащенные замками (фальцами, пазами) обеспечивают конструкции более прочное и герметичное соединение. Это особенно важно при строительстве колодца на грунте с плавунами, где гладкие железобетонные круги абсолютно не подходят. Конструкция из колец с замками не смещается даже при сильном смещении грунта. Пластиковые изделия, хотя и имеют намного меньший вес и легче монтируются, имеют более короткий срок эксплуатации.

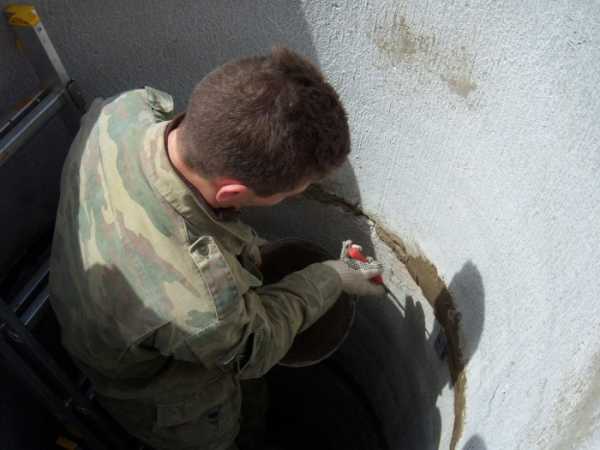

Чем обработать кольца для колодца

Бетонные кольца для питьевого колодца не нуждаются в какой-либо дополнительной обработке, поскольку срок их эксплуатации достаточно продолжительный (около 70 лет), а нанесение каких-либо веществ на их внутреннюю поверхность приведет к проникновению нежелательных элементов в воду. Говоря об обработке кругов, можно говорить только о нанесении разных гидроизоляционных средств на внешнюю поверхность кругов при строительстве колодца.

villaved.ru

Размеры бетонных колец для колодцев

Кольца для колодца являются одним из тех элементов, без которых совершенно нельзя представить данную конструкцию. Конечно же, речь идет о строительстве сооружения на современном этапе. Совершенно невозможно представить каким бы мог быть процесс непосредственного монтажа и последующего обустройства конструкции необходимого размера бетонных колец для колодцев.

Данные сооружения – это необходимость

Укрепленные сооружения такого типа являются самой настоящей необходимостью. Без них совершенно не обойтись не только на дачных участках, но и во многих регионах промышленного назначения, а также в частных домовладениях и даже в системе городских коммуникаций. Специалисты предлагают нам такую классификацию:

• Смотровые. Приспособление такого типа предназначено для комфортного спуска работников, функции которых заключается в контроле тех или иных объектов, расположенных под землей. Речь идет о насосах, системах жизнеобеспечения, кабелях и так далее.
• Телефонные. Эти сооружения служат в качестве проводных туннелей для расположения аппаратуры и самых разнообразных аппаратов из категории стационарной телефонии.
• Канализационные.
• Питьевые. Такие сооружения создаются в целях обеспечения людей достаточным количеством питьевой воды высокого качества.
• Дренажные. Их так же называют накопительными. С их помощью осуществляется оптимальный отвод вод с территорий. Речь идет как о паводковых, таки о ливневых водах.

Виды изделий

Изделия такого типа принято классифицировать следующим образом:

• Вспомогательные или доборные. Использование изделий данной категории особенно актуально в том случае, когда стандартного размера бетонные кольца, в связи со спецификой строительной площадки и самого объекта работ, не подходят по своим параметрам. Доборные кольца для колодцев изготавливают по индивидуальным размерам, потому вне зависимости от того каковы параметры объекта строительства, вы все равно сможете успешно завершить его сооружение.

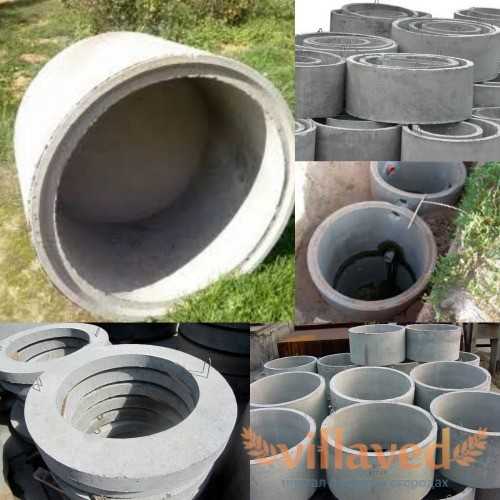

Существуют разные виды колец

• Железобетонные. Это особенно прочные изделия, которые являются едва ли не самыми надежными в своем сегменте. Потому их использование практикуется при организации коммуникационных систем. Кроме того, железобетонные кольца актуальны при создании водо- и газопроводных, канализационных, дренажных и сетевых колодцев.
• Стеновые. При необходимости формирования горловины используются эти бетонные кольца для колодца, бетонного кольца для колодца стенового типа достаточно и ля того, чтобы организовать практически любой вид соответствующей конструкции.

Упомянутые выше стандартные и индивидуальные по размерам кольца для колодца – лишь малая часть из того разнообразия, которое предложено на отечественном рынке. При необходимости, вы легко можете найти товары данного сегмента таких категорий:

• сборные;
• с плитой перекрытия;
• с замком;
• с днищем.

Для того, чтобы данная продукция впоследствии монтажа не смещалась, изготовители оборудуют их специализированными пазами. Именно эти пазы благодаря заблаговременной установке в принципе не допускают возникновения момента смещения.

Наименование изделия	Размеры, см			Масса, кг	Цена, руб
	Высота	Толщина стенки	Диаметр внутр.
КС-7-1	10	8	70	46	339
КС-7-1,5	15	8	70	68	379
КС-7-3	35	8	70	140	589
КС-7-5	50	8	70	230	897
КС-7-6	60	10	70	250	910
КС-7-9	90	8	70	410	1287
КС-7-10	100	8	70	457	1495
КС-10-5	50	8	100	320	1259
КС-10-6	60	8	100	340	1279
КС-10-9	90	8	100	640	1769
КС-12-10	100	8	120	1050	2730
КС-15-6	60	9	150	900	2340
КС-15-9	90	9	150	1350	3059
КС-20-6	60	10	200	1550	3835
КС-20-9	90	10	200	2300	4745
КО-6	7	12	58	60	369

Армирование – гарантия надежности изделия

Сам процесс армирования не является обязательным для бетонных колец различных конфигураций. Тем не менее, армирование является способом, при помощи которого у производителей возникает возможность создавать продукцию с наиболее объемным наром прочностных характеристик. Это в свою очередь гарантирует потенциальным покупателям максимальную продолжительность эксплуатационного периода даже стандартных изделий, делая их такими же надежными, как и железобетонные кольца.

Производство армированных товаров на колодцы осуществляется посредством вибропрессования. Однако, это утверждение остается справедливым, если говорить и об их стандартных аналогах. Впоследствии прессовки кольцо для колодца по всему своему периметру становится куда более плотным, а вся его структура приобретает лучшую однородность. Таким образом, армированная продукция обладает не только высокими прочностными показателями, но и отличается особенными характеристиками водонепроницаемости. Кроме того, описываемые изделия любого размера прекрасно сохраняют исходную форму.

Особенности установки

Процедура монтажа армированных приспособлений заключается в их последовательном скреплении при помощи специального раствора из цемента. Благодаря этому строители получают возможность минимизировать шансы попадания колодезной воды за стенки объекта – в грунт. Прежде, чем приступать к самоличному осуществлению технологии монтажа, необходимо как следует изучить теоретический аспект предстоящих строительных мероприятий и заручиться помощью более опытных работников.

Размер – еще одна отличительная черта

Как правило, в основе классификаций лежат не только функциональный признак или похожие характеристики. Так, к примеру, железобетонные кольца, как и все их аналоги, принято разделять еще в соответствии с их диаметром.

Размеры изделий бывают стандартные и индивидуальные

Размеры жб колец рассчитываются еще на этапе проектирования колодца и напрямую зависят от того, какой объем воды будет из него выкачиваться. Данную величину легко можно определить и обозначить конкретными числами, если как следует изучить уровень потреблении воды в семье.

Одинаковый диаметр – залог успеха

В процессе сооружения такой конструкции необходимо максимально тщательно соблюдать одинаковость диаметров всех ее элементов. Новичкам стоит обратить особенное внимание на порядок, в котором укладываются одинаковые по размеру изделия данного типа:

• железобетонные кольца;
• элементы стеновой категории;
• крышка.

Стоит так же учитывать и то, что жб кольца должны иметь еще и днище. Благодаря этому строители смогут достичь максимальной прочности итоговой конструкции.

При помощи таблиц легче разобраться с широким разнообразием моделей

Широкое разнообразие дополнительных аксессуаров

К счастью, современные производители готов предложить всем желающим не только основные изделия стандартного и индивидуального диаметра. Строительная индустрия не была бы столь успешна, если бы производители не занялись активной разработкой и изготовлением самых разнообразных аксессуаров. Они, конечно же, выполняют не эстетическую функцию, их задача – облегчение и упрощение процедуры монтажа даже 6 колец для колодца. Зачастую такая продукция автоматически прилагается к основной. Тем не менее, временами приходится заниматься их отдельным приобретением. Речь идет о таких аксессуарах:

• Дно. Наличие данного элемента является важным элементом, который оказывает практически определяющее влияние на эксплуатационные характеристики объекта по окончании всего спектра строительных мероприятий. Для того, чтобы данный аксессуар наилучшим образом справлялся с возложенными на него обязанностями, его диаметр должен совпадать с параметрами остальных элементов конструкции.

Устройства белого колодца

• Замок. Этот элемент представляет собой своеобразную механическую связку, которая функционирует в виде стыков колец. Именно при помощи замков строители имеют возможность обеспечить максимальный уровень надежности фиксации элементов конструкции. При помощи этого аксессуара колодец становится в большей степени водонепроницаемым. Кроме того, если без замка существовал определенный риск смещения сооружения в процессе эксплуатации, то с фальцем такая возможность сводится практически к нулю.
• Крышка. Данное приспособление относится к категории жби и на первый взгляд может показаться объектом не первой необходимости. Между тем, эксплуатационные характеристики готового колодца во многом определяются именно крышками, обладающими отверстиями под люк. Люк может быть не только тротуарным, но еще и полимерным, а также магистральным – в данном случае все зависит исключительно от того, в каких условиях будет функционировать объект. Собственно, от типа люка, зависит и тип полагающейся к нему крышки. В данном случае речь идет не об привычных крышках с декоративной функцией, а об их усиленных аналогах, которые рассчитаны на нагрузки достаточно высокого уровня.
• Днище. В первую очередь стоит отметить, то днище нельзя путать с таким элементом как дно. Именно днище помогает достичь наиболее ровной поверхности дна. Это особенно актуально в процессе создания туннелей, когда дело доходит непосредственно до оформления стен в тупиках. Диаметр днища может быть стандартным или же индивидуальным. Это зависит от параметров общей конструкции.
• Плита перекрытия. Данное приспособление предназначено для оптимального распределения нагрузки, которую оказывает внешняя среда. Именно плиты перекрытия – это элемент колодца, который делает его полностью безопасным для пользователей. Профессионалы строительной сферы называют этот аксессуар наиболее значимым и достойным внимания, если вы хотите создать наилучшее по всем параметрам сооружение.

Диаметры элементов колодца должны совпадать

Оформление объекта снаружи

Современные производители, обеспечивающие строительную индустрию комплектующими и материалами, предлагают нам массу вариантов колодезных домиков. С их помощью можно существенно преобразить оптимальное по эксплуатационным характеристикам сооружение и сделать его внешний вид привлекательным. Если технология изготовления колодезного домика не нарушена, он прослужит своему владельцу не один год. Существует масса вариантов дизайна домика, благодаря чему любой желающий может выбрать себе приспособление по вкусу. Кроме декоративной функции, колодезный домик так же повышает эргономичность конструкции, ведь с его помощью существенно упрощается процесс подъема воды на поверхность.

Колодезный домик

okbeton.ru

Кольца для Колодца: Виды, Характеристики, ГОСТ, Монтаж

Железобетонные кольца

Колодец очень часто сооружается при помощи колец. Но, какие кольца лучше для колодца? Об этом знает не каждый.

Какими могут быть колодцы

На данный момент есть три типа колодцев, которые используются на загородных участках:

• Водонапорные.
• Смотровые.
• Канализационные.

Примечание. Для них могут использоваться одни и те же материалы. Только функции у них различные.

Функции водонапорных колодцев

Основной функцией такой конструкции является обеспечение водой жилого дома. Глубина колодца может быть разной, так как водоносный слой на каждой местности находится по-разному.

Как правило, колодцы с подачей воды шахтные и для их обустройства внутри применяются различные материалы:

• Древесина, которой выкладывается по всему периметру внутренние стены конструкции.
• Камень (кирпич или природный агломерат), который используется аналогичным образом.
• Кольца. Тут выбор такого материала для обустройства довольно широк.

Разновидности колодезных колец

Виды колец

Кольца для колодца могут быть изготовлены из двух материалов:

• Бетона.
• Полимерные

Особенности:

• И те, и те имеют отличные свойства и характеристики. Они широко используются для сооружения колодцев водообеспечения.
• С ними процесс сооружения конструкции довольно прост и все действия очень быстро выполняются.

Виды бетонных колец

Кольцо для колодца из бетона изготавливается из:

• Раствора бетона.
• Арматуры.
• Различных добавок, которые увеличивают его прочность и экологичность.

Примечание. Весь процесс производства происходит с применением специального оборудования. Но это не значит, что с целью экономии средств нельзя сделать такое кольцо для колодца своими руками.

ГОСТ 8020 90 колодезные кольца бывают нескольких марок:

• КФК — кольца, которые используются для обустройства канализационного колодца.
• КЛК — кольца для обустройства ливневой канализации.
• КДК — для организации внутриканальных сетей — переходные колодцы с различным оборудованием или специальными переходными трубами.
• КЛВ — эти кольца универсальные, так как могут быть использованы для водопроводного и для ливневого колодца.
• КВГ — предназначены для обустройства газопроводный и водопроводных колодцев и сетей.

По своим характеристикам железобетонные кольца могут быть:

• КО — опорные кольца.
• КД — доборные.
• КС — стеновые.
• КПН — кольцо с днищем.
• Есть еще кольца с четвертью и плитами перекрытия: КПП, К 10 10.

Подробнее:

• Опорные кольца для колодцев нужны в том случае, если будет в дальнейшем сооружаться люк. Они устанавливаются перед плитой перекрытия и могут обеспечить надежное закрепление люка.
• Кольца стеновые для колодцев представляют собой обычные жби кольца, которые в процессе сооружения колодца устанавливаются друг над другом. Все стыки обязательно заливаются бетонным раствором, чтобы обеспечить их надежное закрепление.

Доборные кольца

Совет. Этот тип колец не рекомендуется использовать в тех регионах, где грунт постоянно смещается. Конструкция из стеновых колец не слишком прочная и при любой движении грунта может начать деформироваться.

• Доборные кольца для колодцев по своей конструкции являются теми же стеновыми, только имеют нестандартные размеры. Их используются для того, чтобы обеспечить нужную глубину.
  Они устанавливаются в самом начале колодцев внизу и уже на них крепятся стеновые.

Совет. Конструкция должна иметь стыки, которые также обработаны бетонным раствором для надлежащей герметизации конструкции.

• Замковые колодезные очень похожи на обычные бетонные. Основным их отличием будет то, на них них есть специальный замок. Называются они еще пазогребневые. Кроме замка на верхней части, есть на нижней специальные гребни. Конструкция, которая собирается из такого типа колец отличается своей прочностью.
• Также есть определенные лунки, которые заполняются в процессе установки бетонным раствором. Все они при надежном закреплении не способны иметь сдвиги по горизонтали. В их производстве также принимает участие арматура, которая придает им большую прочность.

Совет. Практически во всех плавающих грунтах используются именно замковые кольца, которые не способны смещаться под давлением почвы.

• Кольца с дном не представляют особой сложности в своей конструкции, так как изготавливаются по типу стеновых, только дополнительно оснащаются дном. Соответственно, укладываются в процессе сооружения на дно конструкции и служат для нее опорой.
• Есть еще регулировочные кольца для колодцев. Они используются для того, чтобы увеличить глубину колодца в диапазоне 50 см. Это позволяет получить более чистую воду. Изготавливаются они из железобетона или ПВХ.

Совет. Выбирать кольца нужно основываясь на общих характеристиках конструкции. Если основные колодезные кольца из бетона, то регулировочные также должны быть из бетона.

Полимерные кольца для колодца

Эти кольца также изготавливаются в соответствии с ГОСТом.

Они:

• Более практичные.
• Имеют небольшой вес.
• Могут быт аналогичных типов, что и бетонные.
• Чаще всего используются для обустройства канализационных колодцев, так как легко собираются в готовые полимерные конструкции с дном.

Сколько стоит колодезное кольцо такого типа:

• Цена на полимерные кольца ниже, чем на бетонные.
• Обусловлено это универсальностью пластика, который используется для их изготовления.
• Поднимать кольца легко можно своими руками и не использовать специальное оборудование, как при установке железобетонных колец.

Совет. При установке таких колец нужно их стыки также обрабатывать герметиком или жидкой пастой для изоляции конструкции.

Размеры колец:

• Внутренний диаметр — 50-60-70-80 см.
• Высота — 10-70 см.

Примечание. Толщина стенки может быть любой, начиная с 3 см.

• При этом вес колец не слишком изменяется.

Виды полимерный колец:

• Доборные.
• Стеновые.
• Опорные.
• С дном.
• С плитой перекрытия.
• С крышкой и без нее.

Только при этом, кольца с дном более герметичны, чем железобетонные конструкции такого же типа. Многие профессионалы рекомендуют заменить старый способ обустройства колодца железобетонными кольцами, на более новый — с применением полимерных колец.

Требования к кольцам

Существующие на участках колодцы, предназначенные для питьевой воды, должны быть изолированы от попадания загрязнённых вод.

Подробнее:

• Для сбора загрязнённых стоков служат канализационные колодцы. Защита выброса сточных вод в грунт недопустима. Для этого предусмотрена их гидроизоляция.
• Для технического обслуживания проходящих под землёй коммуникаций смонтированы технические смотровые. Попадание вод в эти колодцы недопустимо.

Для маркировки колец используют буквы и цифры:

• Буквенный индекс показывает назначение кольца.
• Цифры обозначают диаметр и высоту кольца.

Внимание. Маркировка КС даёт определение изделию: кольцо стеновое или кольцо строительное.

На фото есть все типы, которые используются в сооружениях для подачи воды.

Монтаж бетонных колодезных колец

Установка колец

Все работы, которые связанные с монтажом бетонных конструкций должны выполняться при наличии специального оборудования. Так и монтаж железобетонных колец для колодца должен проводиться с применением передвижных кранов.

Порядок работ:

• Также используются дополнительно резиновые вставки и раствор бетона, которые помогают более надежно загерметизировать конструкцию и тем самым увеличить срок ее эксплуатации.
• Сам процесс монтажа зависит от того, какие типы были выбраны. Если стеновые с дном, то первыми укладываются именно они и только потом на них выставляются последующие.

Совет. Каждое кольцо, которое устанавливается на другое должно быть в соединении промазано бетонным раствором и вставлена между кольцами резиновая полоска.

Пазогребневые сокращают процесс сооружения колодца для воды, так как имеют свои определенные крепления и довольно прочно скрепляются между собой. А если еще их стыки промазать бетонным раствором, то конструкция прослужит не одно пятидесятилетие.

Размеры железобетонных колодезных колец

Какие встречаются размеры

Все материалы такого типа изготавливаются согласно установленным нормам и правилам — ГОСТам. Обусловлено это тем, что они помогают обеспечить человеку нормальный процесс жизнедеятельности.
Размеры также устанавливаются в определенном документе и все они стандартные.

Диаметр внутренний может быть:

• 70 см.
• 80 см.
• 90 см.
• 100 см.
• 200 см.

Совет. Внешний диаметр немного больше, чем внутренний и такой показатель нужно учесть в процессе сооружения колодца.

Высота также зависит от их типа и марки. Начинается она с 10 см и заканчивается 100 см.
Тут все зависит от потребностей потребителя, который изготавливается на своем загородном участке колодец.

Как можно сделать самостоятельно кольца для колодца их железобетона

Самодельные кольца для колодца в последнее время стали пользоваться большим спросом. На них не нужно будет затрачивать слишком много времени и вылить их можно такого размера, какой будет нужен.

Итак:

• Цена на такой тип изделий не намного ниже, но все равно есть возможность сэкономить денежные средства и быть уверенным в их качестве.
• Какие нужны материалы и приспособления для самостоятельного изготовления бетонных колец для колодца?

Для этого используются:

• Цемент (марка «400») — он отличается своей прочностью после полного застывания.

Совет. Необходимо проследить за тем, чтобы средство было свежим, так как в результате неправильного его хранения свойства могут уменьшаться. Особенно, если он хранится в бумажных или пластиковых пакетах.

• Наполнители. Тут в большей степени подойдет кварцевый песок.

Совет. Не стоит использовать в качестве наполнителя глинистые или илистые наполнители, так как они могут нарушить структуру бетонного раствора и уменьшить показатели цемента.

• Песок. Он должен быть речной и очищенный. Для этого его тщательно промывают водой и дают ему возможность прогреться на солнце.
• Гравий. Тут есть также определенные ограничение. Зерна камня не должны быть большими. Они должны иметь малоокатную форму. Именно такой тип материала позволяет обеспечить качественную связку с раствором бетона.

Совет. Не рекомендуется использовать гравий плоской формы, так как он не способен обеспечивать прочную связку раствора.

Кольца для колодца своими руками

• Есть определенная инструкция, согласно которой изготавливается раствор, имеющий высокие показатели влагостойкости и прочности. Все ингредиенты добавляются постепенно. Пропорции зависят от желаемой прочности раствора. Но, как правило, они составляют 3 к 1 (песок/цемент).

Совет. В составлении пропорций ингредиентов такое средство как цемент всегда принимается за единицу. Тут уже будет определяться емкостями. Например, 1 ведро цемента на 3 ведра аналогичного размера песка и так далее.

• Вода добавляется до 5 частей. Гравия также не должно быть много: 2-3 части.
• Форма для выливания колец для колодца имеет два цилиндра.
• Изготавливается она из деревянных планок и имеет по своей конструкции специальную опалубку.

Как залить в нее раствор:

• Все действия с бетонным раствором выполняются всегда по определенной аналогии. Только тут стоит учесть, что заливка производится двумя частыми, чтобы обеспечить ровную цилиндрическую форму колец.

Совет. Форма для выливания бетонных колодезных колец должна иметь разборную внутреннюю и внешнюю опалубки.

На видео в этой статье, можно увидеть, каким образом, происходит процесс изготовления бетонных колец для колодца.

moikolodets.ru

Бетонные кольца для колодцев размеры, цены, маркировка

В благоустройстве участка для постоянного проживания неопытные хозяева сталкиваются с рядом проблем во время строительства.

Чтобы не тратить время и деньги на работу неквалифицированных строителей, необходимо самостоятельно изучить свойства материалов, приобретаемых Вами.

Заниматься обустройством частного дома лучше со знанием дела.

Одним из главных этапов успешного частного строительства является планирование и возведение колодца.

Разновидности колодцев

Вода, пригодная для питья, доступна из колодцев, вырытых на глубине от 5 до 50 метров. За исключением родников, воду можно брать только с таких глубин.

Виды колодцев для получения питьевой воды

1. Колодец шахтного типа

Самый популярный вид колодцев. Часто строится в сельской местности, где глубина залегания грунтовых вод в районе 5-15 метров.

Удобным материалом для правильного и долговечного использования будет древесина, кирпич и железобетон.


Яму для шахтного колодца нельзя рыть рядом с бытовыми постройками, положенное расстояние для правильного возведения — 25 метров

При этом место под колодец должно быть на возвышенности, талая поверхностная вода с грязью ни в коем случае не должна проникать в колодезную воду. Для этого делают защиту верхнего кольца из глины или перегноя.

2. Колодец трубчатого типа

Такой вид строительства возможен только буровым методом. Он применим для местности с каменистым рельефом и глубоким залеганием подземной питьевой воды.

Для правильного монтажа и пользования устанавливают подземные фильтрующие элементы. Для повседневного легкого использования лучше оборудовать такой вид колодца простым насосом.

Какие бывают кольца для строительства колодцев

Для профессионального крепления внутреннего основания любого колодца нужно использовать только кольца из железобетона.

Качественные строительные материалы изготавливают из бетона марки М200 — М500. При литье колец применяют стальные стержни для армирования.

Это необязательно, но для улучшения показателей по прочности конструкции ничего нет лучше.

• Колодезные кольца

Имеют достаточно широкое применение в строительстве всех видов колодцев, шахт и водоотводных сооружений.

Производятся для обеспечения нормального, монолитного дна во многих конструкциях колодезного типа.

• Кольца с замком «механическим»

Такой вид колец обеспечивает надежность конструкции. Соединение колец с механическим замком осуществляется за счет фальцев на стыках.

Они применимы для герметичности полного основания колодца. Горизонтальное смещение практически невозможно с этим видом железобетонной конструкции.

• Кольца с «механической» крышкой

Этот элемент используется на наружном венце конструкции колодезного типа. Из себя представляет фальцованное кольцо с бетонной крышкой, в полости которой имеется отверстие для удобного использования.

Дополнительно.
Для формирования правильной и целостной конструкции колодезного типа используют дополнительные элементы. В частности:

1. Бетонные крышки для колодцев.
2. Бетонные днища для колодцев.

Оба элемента удобны при ремонте или восстановлении колодцев.

Размеры бетонных колец для колодцев их стоимость

Перед закупкой железобетонного материала и вспомогательных устройств, необходимо рассчитать нужные размеры по плану строительного объекта.

В расчете важным этапом будет периодичность использования и потребляемый объем

Проще говоря, если Вы планируете построить колодец у себя на участке, то нужно знать сколько человек будут пользоваться Вашим источником воды.

На начальном этапе, в подготовленную колодезную яму укладывают днище или уже готовое кольцо с днищем. Затем устанавливают обычные кольца или фальцованные. Последним этапом будет установка бетонной крышки с люком.

Понимая данную последовательность в работе, следует учитывать порядок закупки материала. Осуществить подбор нужного диаметра проблематично без опытного советника.

Для безошибочного монтажа всей колодезной конструкции, кольца и составляющие при производстве маркируют. На каждую из железобетонных изделий наносят фактическую высоту и диаметр изделия.

Для профессиональной работы по строительству объектов колодезного типа создан ГОСТ 8020-90. Он имеет название: «Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей».

Наиболее популярными являются железобетонные кольца с маркировками КС 20, КС 15 и КС 10. А самая ходовая высота для данных колец — 90 сантиметров.

В таблице указаны выпускаемые колодезные кольца. Для каждый маркировки особые данные.
К примеру, если кольцо КС 20-9, то его диаметр будет равен двум метрам, а высота — 90 сантиметров.

Маркировка

Маркировка	Размеры.			Объем. М3	Масса	Марка бетона	Цена. Рубли.
	Длина	Ширина	Высота
КС7-3            700мм    800мм      290мм        0,05                      130мм                А200 КС7-6            700мм    840мм      590мм        0,10                      250мм                А200 КС7-9            700мм    840мм      890мм        0,15                      380мм                А200 КС10-3          1000мм  1160мм    290мм        0,08                      200мм                А200 КС10-6          1000мм    1160мм   590мм       0,160                     400мм               А200 КС10-9          1000мм    1160мм   890мм       0,24                       600мм               А200 КС15-3          1500мм    1680мм   290мм       0,13                       290мм               А200 КС15-6          1500мм    1680мм   590мм       0,27                       660мм               А 200 КС15-9          1500мм    1680мм   890мм       0,40                       1000мм             А200 КС20-6          2000мм    2200мм   590мм       0,39                        980мм              А200 КС20-9          2000мм    2200мм   890мм       0,59                        1480мм            А200							от600 от900-910 от1310 от1230 от1300 от1780 от2200 от2340 от3060 от3840 от4750
Цены указаны усредненные, с доставкой по Москве и НДС.

По таблице мы видим, что существуют маркировки для железобетонных колец нестандартных размеров. Такие изделия применимы в случаях, когда нужно произвести ремонт или доборку колец.

К примеру, приготовленная площадь для установки всей конструкции не позволяет по глубине или ширине применить кольца стандартного размера.

Немаловажным значением является фактическая толщина стеки изделия. Для каждой колодезной конструкции, толщину определяют в зависимости погодных условий в течение года.

Если глубина промерзания почвы существенная, то для долговечности всего колодезного столба используют кольца с хорошей толщиной стенки.

С этим объемом лучше перестраховаться, иначе кольцо при перепаде температур даст трещину. Толщина железобетонных колец сказывается на их стоимости согласно приведенной таблице.

Советы специалистов

Технология производства железобетонных колец для сооружений колодезного типа несложная. Для выпуска качественных колец достаточно соблюдать условия, указанные в ГОСТе.

Бурение глубоких колодцев и скважин для получения чистой питьевой воды нельзя производить на глубине более 60 метров. Дело в том, что подземные воды за таким пределом либо имеют перенасыщение солями, либо бесполезны для организма (являются дистиллятами).

Установку колец ни в коем случае нельзя доверять разнорабочим. Вы рискуете не просто получить неудачную конструкцию, но и полностью испортить изделия из бетона.

Колодцы с каркасом из железобетона почти во всех климатических условиях на территории России необходимо защищать от промерзания и сточных весенних вод.

Этот момент при постройке нового колодце игнорировать нельзя. Дело в том, что промерзший колодец с питьевой водой приводит в норму очень тяжело, а иногда слишком опасно.

С давних времен, в сельской местности венцы колодца на уровне промерзания утепляли глиной или перегноем. Эти материалы проверены временем.

chastnydom.com

Все плюсы и минусы бетонных колец, таблица +Фото

Самый распространенный материал для строительства колодца – это бетонные кольца.

Выбор на рынке большой, определится трудно.

На что стоит обратить внимание перед приобретением.

Содержание статьи:

Виды бетонных колец

Бетонные кольца выпускаются в нескольких вариантах:

• опорные;
• стеновые;
• доборные;
• замковые;
• с дном.

Опорные кольца для колодца необходимы для монтажа люка, они обеспечат его надежную установку.

Стеновые кольца— это стандартные бетонные кольца, что устанавливаются последовательно в шахту будущего колодца. Подходят для любых видов колодцев.

Все швы обязательно обрабатываются цементным  раствором.

Не рекомендуется применять на плавающем грунте. Приведет к деформации конструкции, загрязнению воды.

Доборные кольца для колодца – вспомогательные, те же стеновые только с нестандартными размерами(изготавливаются на заказ), используются для монтажа основания конструкции, позволяют достичь нужной глубины.

Замковые колодезные кольца или пазогребневые имеют  замок на верхней части и гребень на нижней.

Такая конструкция отличается прочностью. Кольца данной модели применяют для строительства при плавающем грунте, практически исключают горизонтальные сдвиги.

Кольца с дном изготавливаются, как стеновые  с одной разницей у них есть дно. Применяются для опоры колодца, соответственно  укладываются на дно.

Существуют еще регулировочные кольца. Они изготавливаются из Бетона или ПВХ. Предназначаются для увеличения глубины до 50 см.

При сборке колодца применяются кольца из одного материала. Если стеновые из бетона, то с дном, регулировочные, доборные, опорные так же  используются бетонные.

Бетонные кольца для колодца и их размеры

Исходя из типа колодца, подбирается размер кольца для него.

Перед тем как приступить к строительству, просчитайте затраты воды на всю семью. После этого по выбранному диаметру следует подбирать кольца.

Важно знать последовательность опускания колец.

• Первым  железобетонное кольцо с днищем;
• Второй элемент стеновые элементы;
• Третий крышка люка.

Все детали должны быть одного размера, в противном случае швы между кольцами будут пропускать воду. Во время заказа внимательно проследите за этим моментом.

Для того, чтобы избежать проблем с установкой, кольца имеют маркировку, в которой указаны высота и диаметр.

Наименование изделия	Размеры (см)			Масса (кг)
	высота	Толщина стенки	Диаметр внутри
КС-7-1	10	8	70	46
КС-7-1,5	15	8	70	68
КС-7-3	35	8	70	140
КС-7-5	50	8	70	230
КС-7-6	60	10	70	250
КС-7-9	90	8	70	410
КС-7-10	100	8	70	457
КС-10-5	50	8	100	320
КС-10-6	60	8	100	340
КС-10-9	90	8	100	640
КС-12-10	100	8	120	1050
КС-15-6	60	9	150	900
КС-15-9	90	9	150	1350
КС-20-6	60	10	200	1550
КС-20-9	90	10	200	2300
КС-6	7	12	58	60

Все изделия изготавливаются согласно ГОСТу.

Особенности

Колодезные кольца из бетона изготавливаются двумя способами.

• Первый подразумевает стандартное изготовление. Раствор заливают в форму, с помощью вибрации устраняют воздух, дают застыть.
• Второй способ отличается от первого наличием арматуры. Такие кольца называют железобетонными или армированными. Этот материал обладает повышенной прочностью.

Бетонные кольца,  для колодцев с питьевой водой, рекомендует СанПиН 2.1.4.544-96 (Питьевая вода и водоснабжение населенных мест. Требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников). Пункт 4.3.6 гласит: «Для облицовки стенок колодца в первую очередь рекомендуются бетонные или железобетонные кольца».

Какие кольца для колодца лучше выбрать.

Как показала практика применения, наличие замков, гребней и пазов мало влияет на монтаж, просачивание воды и то, что конструкция сохранит строго вертикальную форму.

При установке, замковые кольца имеют незначительное преимущество, а при наличии слабого грунта и большой глубины колодца изделия с ровным краем даже удобнее.

Понижение температуры влияет на вертикал конструкции, в результате чего пазы в кольцах имеют малое значение.

Главные плюсы бетонных и железобетонных колец:

• Способ  и материал изготовления гарантируют высокую прочность и долгий срок службы.
• Благодаря большому весу  могут выдерживать высокую горизонтальную нагрузку ,наличие арматуры увеличивает  устойчивость к сжатию, а при монтаже колодца методом подкопа, легче опускаются вниз. Бетон водонепроницаемый.
• Материал гладкий, в результате уход за ним проще, в отличие от кирпича или дерева.

Как выбрать кольца для колодца

На данный момент бетонные кольца для колодца являются лучшим выбором. Материал отвечает санитарным нормам.

Диаметр колец выбирается в соответствии с количеством потребляемой воды.

Объем можно вычислить по формуле

V= П*R2*Н

где П=3.14,

R – радиус изделия,

H – высота изделия.

Толщина стенок зависит от вида грунта.

Выбор с замками или без, зависит от глубины колодца и грунтовых вод.

Что бы построить колодец потребуются не только кольца, а так же цемент и резиновые шланги, для герметизации швов.

При покупке бетонных колец для колодца убедитесь в целостности каждого кольца.

Обратите внимание на правильность формы ( возможет производственный брак, нарушена геометрия)

Проверьте прочностные характеристики (наличие арматуры).

Главное, убедитесь, что приобретаемые вами изделия имеет гигиенический сертификат и предназначены для питьевой воды.



iseptick.ru
