Колпаки на трубу дымохода

Колпак на трубу дымохода – это не только декор, но и защита от попадания мусора и влаги, кроме того, он может существенно улучшить тягу. Его функциональность напрямую зависит от размеров, формы, конструкции.

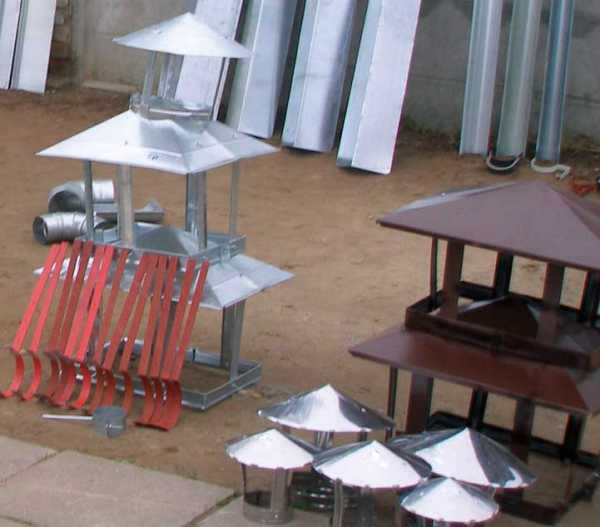

В магазинах встречаются следующие виды колпаков:

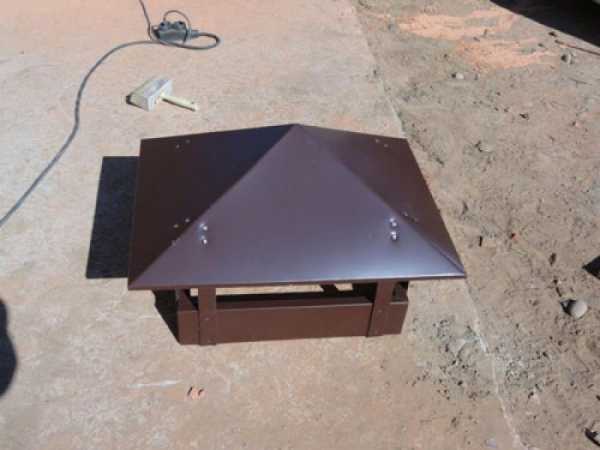

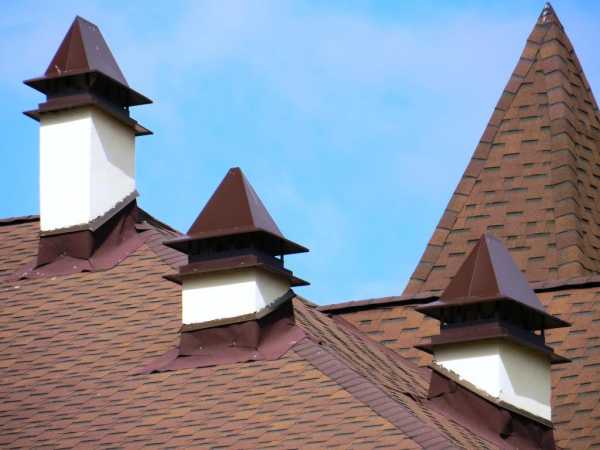

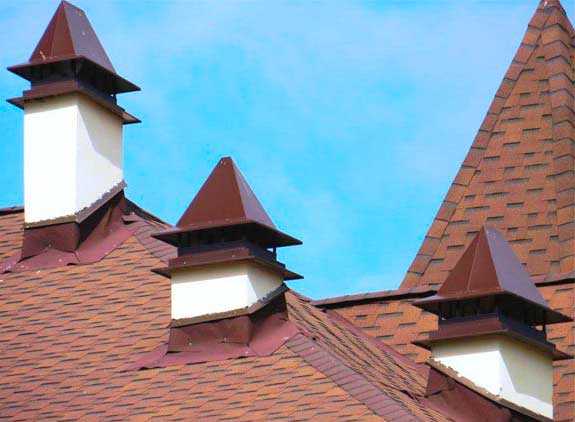

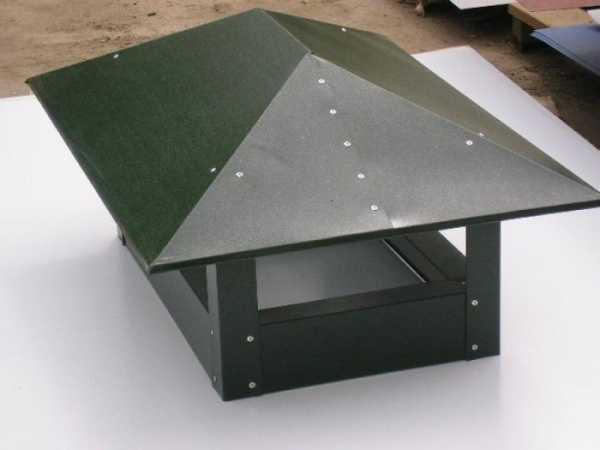

  • четырехскатные флюгарки. Особенно часто устанавливаются на кирпичных трубах;
  • полукруглый зонт. Используются для крыш, оформленных в европейском стиле, выполняют больше декоративную функцию, не увеличивают тягу;

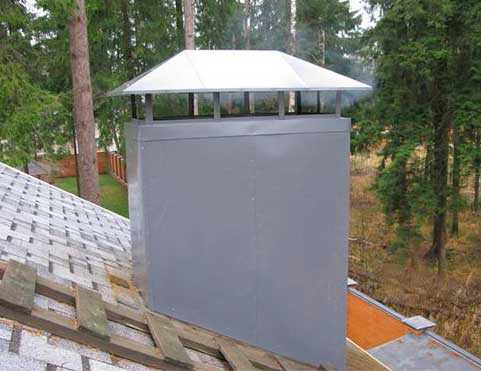

  • стандартные флюгарки. Производятся из листов металла, крепятся на кронштейны;

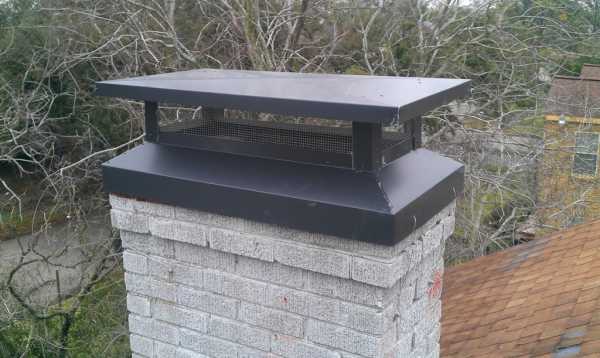

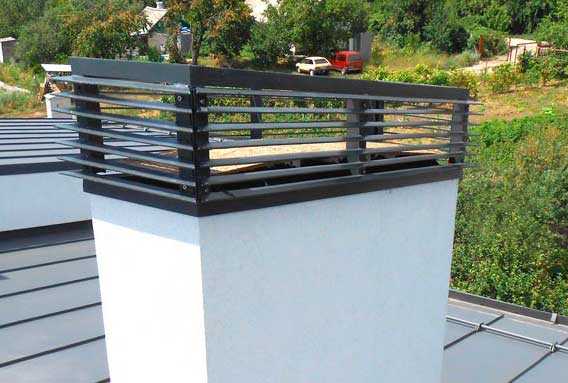

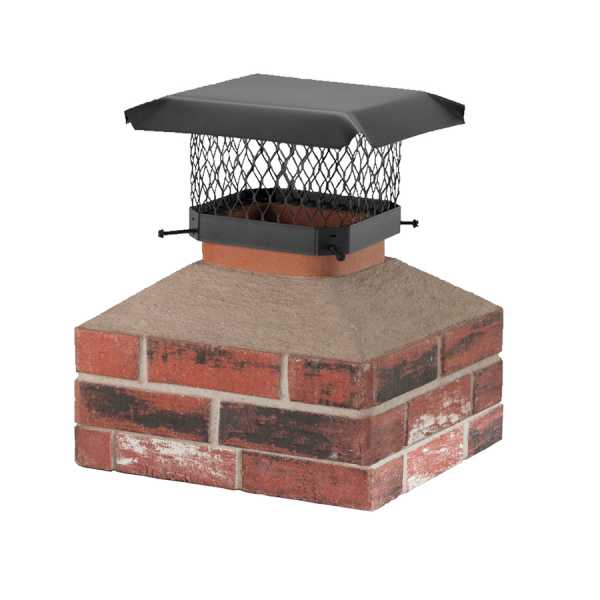

  • плоские. Зонтик имеет плоскую, прямоугольную форму. Устанавливается на зданиях, выполненных в стиле модерн, или минимализм. Зимой с таких колпаков снег не сходит самостоятельно, что может привести к деформации креплений при обильных снегопадах;

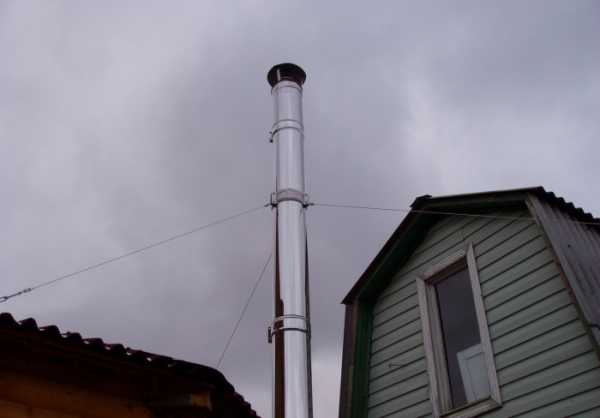

  • круглые флюгарки. Предназначены для круглых труб, производятся из нержавеющей стали.

Когда дымовая труба одновременно выполняет вентиляционную функцию, используются колпаки со щипцовой крышей. Открывающаяся крышка удобна в чистке от сажи, что актуально, если помещение отапливается дровами или торфяными брикетами.

Подбирая колпак на дымоходную трубу, в первую очередь, нужно учитывать тип отопительного прибора и материал из которого он изготовлен. Так, дымник на кирпичную печь кардинально отличается от дымохода газового котла. Различия заключаются в различном КПД и температуре газов.

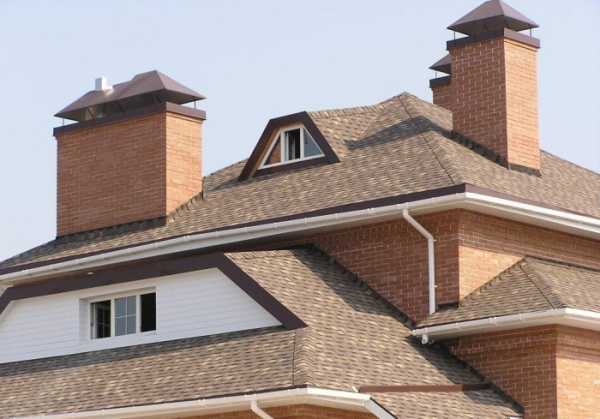

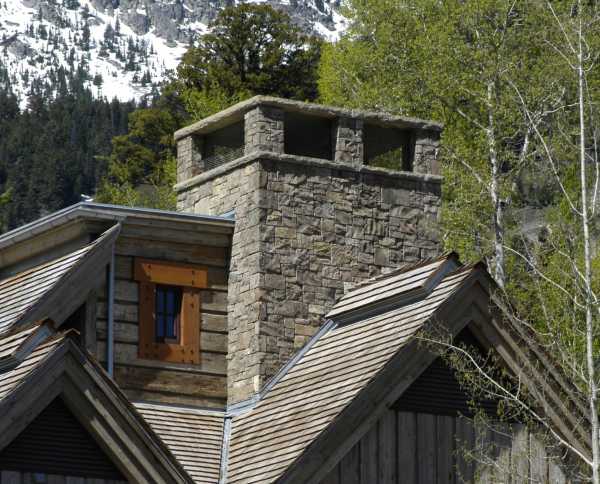

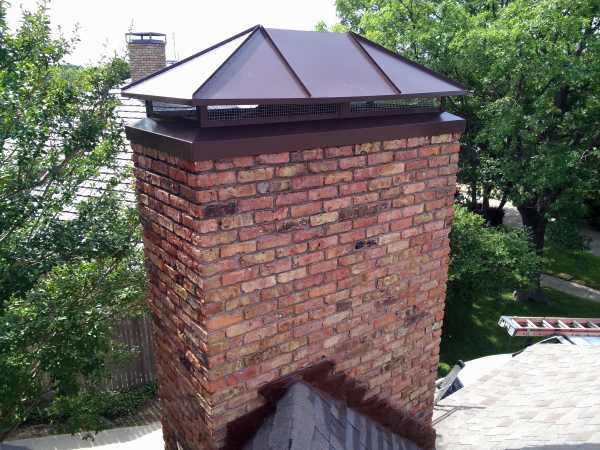

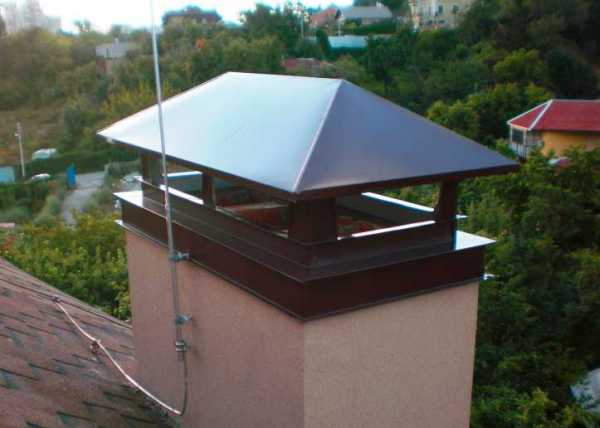

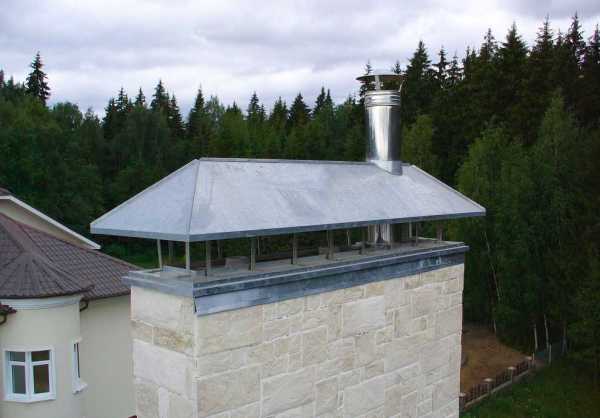

Колпак на кирпичную трубу

Конструкции кирпичных печей могут быть различными, но традиционным вариантом считается труба из кирпича квадратного или прямоугольного сечения. Из-за образования завихрений внутри трубы, тяга слабеет. Ветреная погода, низкое атмосферное давление вообще могут перевернуть тягу и направить дым в помещение.

Шероховатая поверхность кирпичной стены задерживает на себе копоть, сажу и пыль. В летнее время труба может стать местом скопления листьев и прочего мусора, что приводит ухудшению тяги или полного ее отсутствия.

Во избежание подобных последствий, на кирпичные трубы устанавливается колпак, который защитит ее от попадания влаги и посторонних объектов. Конструкция зонта на трубу дымохода улучшает силу тяги и обеспечивает ее постоянство. Такой зонт называется дефлектором. За счет своей конструкции, он обеспечивает разряжение трубы в верхней части и подсос воздуха.


Колпак на твердотопливный котел

Котлы на твердом топливе (уголь, дрова, пеллеты) часто устанавливаются для обогревания домов. Их дымоходы изготавливаются из металлической двойной трубы или керамики. За счет гладкой поверхности тяга постоянная и устойчивая. При условии правильного монтажа, осадки собираются в конденсатосборнике и не мешают выходу дымовых газов.

Постоянство и сила тяги обеспечиваются за счет правильно выбранной высоты трубы. Длина дымохода угольной модели котла без принудительной тяги может достигать 8 метров. За счет установки дефлектора этот показатель может быть уменьшен на 15-25%. На трубу котлов, в которых основным топливом выступает антрацит или бурый уголь, устанавливают колпак – дефлектор. Работа котлов на дровах или пеллетах аналогична угольным, на них возможна установка колпаков или дефлекторов, закрытых сверху крышкой.

КПД пиролизных котлов особенно высокий и составляет 92%. Топливо сжигается практически полностью, из-за этого температура дымовых газов на выходе может достигать 180 градусов. Это приводит к появлению конденсата, наледи, осадку сажи, сужению просвета, и как следствие, попаданию угарного газа в помещение. Именно поэтому для котлов пиролизного типа рекомендуется установка колпаков промышленного производства с открытым верхом. Его конструкция исключает попадание осадков и пыли, при этом не препятствует выходу дыма.

Колпак на трубу дымохода газового и дизельного котла

В котлах этого типа топливо сгорает практически без остатка, а дым на выходе содержит углекислый, угарный газ, соединения серы и пары воды. Температура дыма от 120 до 150оС. При длительной эксплуатации реакция агрессивного конденсата может стать причиной коррозии элементов дымохода. Именно поэтому рекомендуется устанавливать колпаки с открытым соплом. Дымники – дефлекторы здесь будут нецелесообразными, так как газовый котел оборудован принудительной тягой.

Для изготовления колпака на трубу дымохода используются листовые металлы. Кроме того, это могут быть остатки кровельных материалов. Самыми часто используемыми являются:

  • листовая сталь, алюминий;

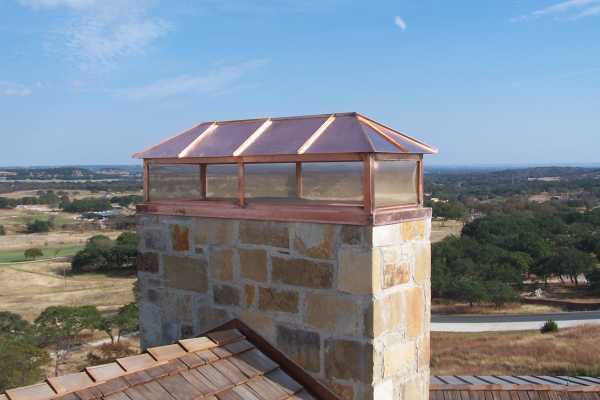

  • медь;
  • нержавеющая сталь;
  • цинко – титановый сплав.

Срок эксплуатации стальных колпаков может достигать 5 лет в зависимости от интенсивности использования и агрессивности газов. Алюминий в среднем прослужит от 5 до 8 лет. Самыми долговечными являются дымники из нержавеющей стали, меди или сплава меди и цинка. Они легко простоят до 100 лет, не теряя своей формы и не подвергаясь коррозии.

Назначение и применение

Дефлекторы предназначены для:

  • защиты дымохода от осадков. Когда уровень влаги в дымоходе повышенный начинается активное распространение грибка. Сырость также приводит к увеличению расхода топлива;
  • защиты трубы от мусора. Попадание в дымоход посторонних предметов может привести к возгоранию или задымлению;
  • оптимизации работы дымохода. Правильно подобранный и установленный зонт увеличивает КПД до 15%, а также обеспечивает постоянство и усиление тяги.

Колпак на трубу вентиляции – это функциональный элемент, поэтому при его выборе следует ориентироваться на его качество и прочность.

Купить или сделать своими руками?

Колпак для печной трубы можно купить, или же изготовить его собственноручно. Если вы решили пойти по пути наименьшего сопротивления и выбрали первый вариант, то к выбору зонта нужно подходить очень ответственно. Главное, что нужно учитывать при покупке — строение дымохода. Оптимальным вариантом для покупки является трехслойный дымник из модульных панелей, расположенных в виде сэндвича. Такое устройство защитит дымоход от осадков, ведь весь конденсат будет собираться в сборнике.

Если котел газовый, то предпочтительно приобретение колпака с сопло, изготовленного из хромоникелевой кислотостойкой жести. Для твердотопливной системы установка дефлектора – флюгера будет отличным вариантом.

Для твердотопливной системы вместе с кирпичной трубой, можно выбрать любой понравившийся колпак. В доме, где есть камин, котел или печь, рекомендуется устанавливать съемный колпак, чтобы легко проводить чистку дымохода.

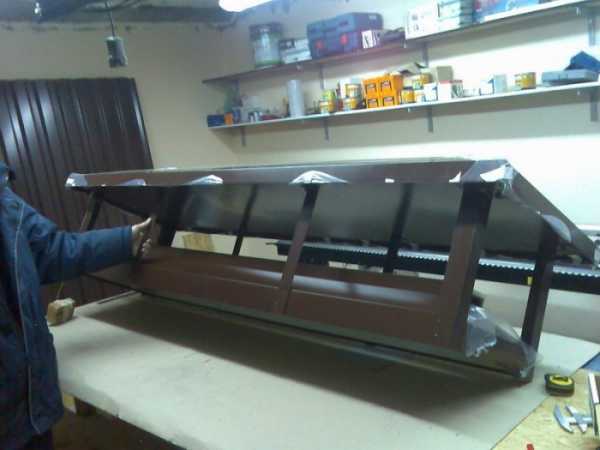

Как сделать своими руками?

Колпак на дымоходную трубу можно сделать самостоятельно. Вам потребуется листовая оцинкованная сталь, ножницы по металлу, аппарат для сварки, гибы и маркер. Соблюдайте следующую поочередность:

1. снять мерки с дымохода;

2. прорисовать выкройки на картоне. Диаметр зонта должен быть больше трубы на 10 см, чтобы он легко стал на дымоход. Угол наклона скатов 30-45 градусов. Минимальное расстояние от среза дымохода до колпака – 10 см.;

3. копирование чертежа на лист стали и вырезание заготовки зонтика ножницами по металлу;

4. вырезание оставшихся элементов, сгибание частей. В местах соединения нужно просверлить дырки на расстоянии 15 см. друг от друга для обеспечения надежной сцепки. Фиксация козырька на клепки;

5. изготовление металлических кронштейнов, их приваривание к зонтику. Места сварки обязательно нужно обработать грунтовкой по металлу, чтобы избежать возникновения коррозии;

6. нанесение антикоррозийной защиты. Когда покрытие полностью высохнет, колпак можно устанавливать на дымоход.

В конструкцию стандартного колпака зачастую дополнительно устанавливают сетку – искроуловитель. Кроме своей прямой функции, она исключает попадание мусора, животных, птиц в дымоход. Очень важно, что решетка должна быть с крупными отверстиями, чтобы исключить задымление помещения.

Советы специалиста

Сила и постоянство тяги – главное условие бесперебойной работы системы отопления. Именно поэтому следует уделить особое внимание колпаку на дымоход, материалу, из которого он сделан и правильности монтажа. Если вы не уверены в том, что сможете сделать самостоятельно все правильно, начиная от изготовления и заканчивая монтажом, то лучше сразу купить колпак. Он прослужит долго, а цена его невысокая. Средняя продолжительность использования стального дымовика – 28 лет. Ремонт или замену колпака обязательно проводить с учетом следующих нюансов:

  • работайте только при благоприятных погодных условиях;
  • обязательно используйте специальную кровельную лестницу, которая надежно крепится за край крыши;
  • не выполняйте работы в одиночестве, внизу вас должен кто-то страховать;
  • используйте страховочный пояс, который должен быть надежно зафиксирован, например к самому дымоходу;
  • сделайте вокруг трубы отмосток, ширина которого не меньше 80 см.;

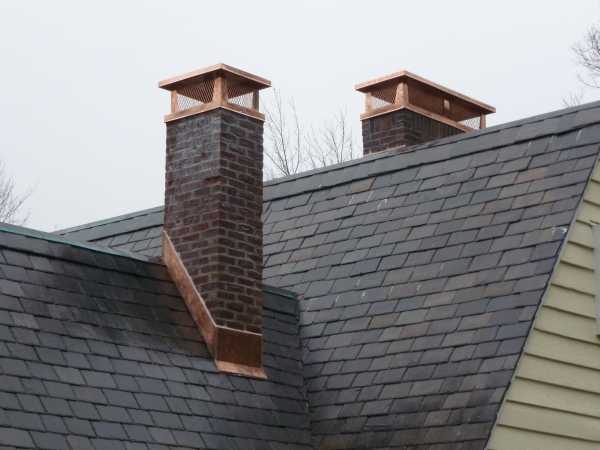

  • медные оголовки лучше закреплять медными или омедненными крепежами, а цинково – титановые сплавы — оцинкованными;

Установка колпака на трубу дымохода не займет много времени, но значительно сэкономит его в будущем. Теперь с наступлением отопительного сезона вам не потребуется чистить трубу от мусора, она будет защищена от попадания осадков. Это исключит коррозию и разрушение кирпича и обеспечит долгие годы бесперебойного функционирования.

gibkalistov.ru

Колпак на трубу дымохода своими руками: виды, изготовление и установка

Споры о необходимости установки колпака на трубу дымохода сразу утихают после сильного дождя, когда внутри печки появляются грязные лужи. Также многие заметили, что при сильном ветре газовый котёл горит равномернее, если труба надёжно укрыта от непогоды. Несмотря на все доводы в пользу колпака, он не является обязательным элементом, поэтому не все его устанавливают.

Устанавливать колпак или нет – ваш выбор

Разновидности и предназначение

Сколько бы люди ни спорили о необходимости установки колпака на дымоходную трубу, определённая польза от этого устройства всё же есть. Вот лишь некоторые полезные функции крышки над трубой:

  1. Улучшение тяги. Конструкции некоторых колпаков позволяют значительно улучшить качество горения в топке.
  2. Защита от ветра. Иногда огонь может задувать сильный ветер, и тогда без надёжного колпака не обойтись.
  3. Защита от дождя и снега. В тех местах, где часто выпадают обильные осадки, дымоход укрывают от непогоды.
  4. Защита от мусора. Попадание в дымоход посторонних предметов в густонаселённых местах не редкость, поэтому без мер предосторожности никак нельзя.
  5. Эстетическая составляющая. Для многих людей красота внешнего вида здания имеет немаловажное значение, а художественно оформленная «шляпа» на трубе может украсить вид всего здания.

В этом видео вы узнаете, как изготавливаются колпаки на трубу:

Плюсов предостаточно для того, чтобы решиться на установку колпака на печную трубу. Для начала определяются с выбором конфигурации. Существует несколько разновидностей этой детали печного убранства:

  1. Классическая. Самый распространённый вид. Обычно имеет форму двускатного шалаша. Конусы и пирамиды тоже часто можно увидеть над поверхностью крыш.
  2. Европейская. Представляет собой сооружение закруглённой формы.
  3. Многоскатная. В таких завершиях применяют несколько скатов для более надёжной защиты от непогоды.

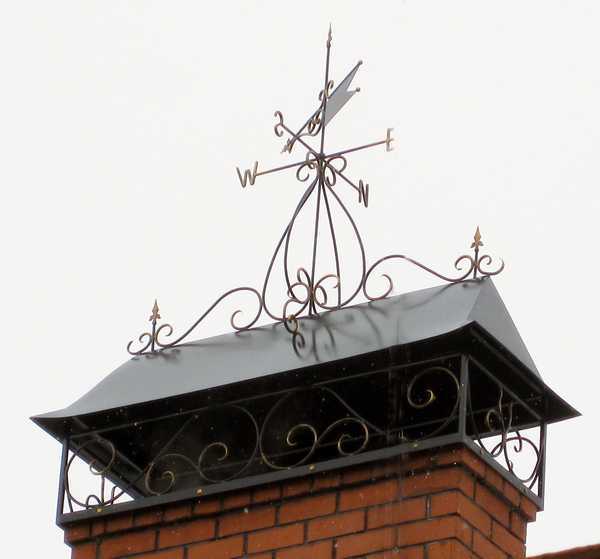

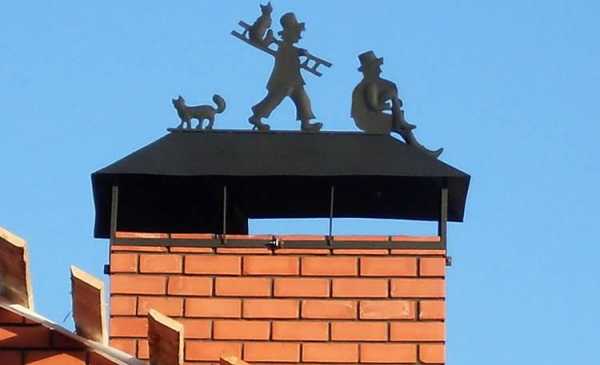

  4. С флюгером. Часто является настоящим произведением искусства. Лучший выбор для любителей прекрасного.
  5. Съёмная. Где часто надо чистить дымоход, применяют съёмные крышки или открывающиеся конструкции на петлях, специальных шарнирах и т.д.
  6. С дефлектором для дымохода. Распашные створки, открывающиеся снизу, чтобы усилить тягу в печи.

Существует много разных видов и модификаций колпаков на дымовую трубу, поэтому выбрать их бывает непросто. Однако, учитывая личные обстоятельства, домовладелец всегда сможет подобрать оптимальный вариант для своих нужд.

Материалы для изготовления

Определившись с выбором конструкции, заготавливают необходимый материал для работ. Всегда нужно помнить, что крыша находится высоко и часто на неё не заберёшься, поэтому сделать колпак на трубу надо из чего-то очень прочного и долговечного. Вот материалы, которые обычно применяют для этой цели:

  1. Нержавеющая сталь. Очень надёжный материал, но придётся помучиться, чтобы сделать из него то, что пожелает заказчик.
  2. Медь. Легко формируется, однако при соединении с другими металлами быстро окисляется и зеленеет. При правильной обработке со временем примет вид эксклюзивного раритета. Этот материал больше подходит для тех, кто любит старину.
  3. Оцинкованная сталь. Наиболее востребованный материал. Дешёвый, легко гнётся, красиво выглядит и долго служит.
  4. Кровельная жесть, покрытая полимерной термостойкой краской. Хорошо смотрится на крышах из цветной металлочерепицы или профлистов.

Кроме основного материала, готовят крепления, кронштейны, болты, гайки. Из инструментов понадобятся ножницы по металлу, киянка, слесарные тиски, плоскогубцы, линейка и карандаш.

Пошаговая инструкция по созданию

Когда приготовления закончены, приступают к изготовлению колпака на трубу дымохода своими руками. Чертежи подходящего образца делают тоже заранее. Будет лучше, если мастер попробует выполнить для начала модель из картона, чтобы убедиться в правильности расчётов.

После этого приступают к основной работе:

  1. Вырезают из жести круг, диаметр которого в 1,5 раза больше диаметра трубы.
  2. По контуру круга отмечают две точки на расстоянии радиуса друг от друга.
  3. Соединяют полученные точки с центром круга.
  4. Получившийся сектор вырезают, оставляя края для фальцовки.
  5. Фальцуют конусообразный колпак.

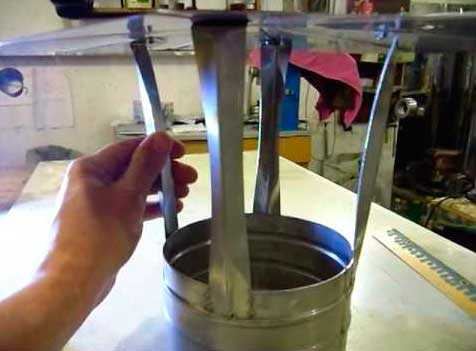

  6. Из кровельного железа делают три ножки, согнув его вдвое для прочности.
  7. Приклёпывают ножки к конусному колпаку.
  8. Крепят колпак к трубе. Если труба асбестовая, тогда делают металлический хомут и приклёпывают к нему ножки, а потом затягивают хомут на трубе.

Так изготовляют простейший колпак на круглую трубу. Более сложные варианты выполняются по тому же принципу. Главное, ещё

до начала работ хорошо продумать последовательность операций. Здесь очень сильно помогает изготовление картонной модели. На ней сразу делают поправки в размерах и конструкции. После того как всё удовлетворяет запросам мастера, он приступает к работе с металлом.

Пусть споры о необходимости укрытия труб продолжаются, но сделанный своими руками колпак всегда будет напоминать хозяину о его мастерстве. К тому же он верой и правдой прослужит многие годы, защищая дымоход от непогоды.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[8] = []; blockSettingArray[8][«minSymbols»] = 0; blockSettingArray[8][«minHeaders»] = 0; blockSettingArray[8][«text»] = ‘

‘; blockSettingArray[8][«setting_type»] = 1; blockSettingArray[8][«element»] = «h3»; blockSettingArray[8][«elementPosition»] = 1; blockSettingArray[8][«elementPlace»] = 4; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; blockSettingArray[11] = []; blockSettingArray[11][«minSymbols»] = 0; blockSettingArray[11][«minHeaders»] = 0; blockSettingArray[11][«text»] = ‘

‘; blockSettingArray[11][«setting_type»] = 1; blockSettingArray[11][«element»] = «img»; blockSettingArray[11][«elementPosition»] = 1; blockSettingArray[11][«elementPlace»] = 2; var jsInputerLaunch = 15;

kaminguru.com

для чего нужен и как сделать своими руками

На многих дымоходах сверху надеты какие-то колпаки. Форму они имеют разную – прямоугольную, квадратную, плоскую, конусообразную, гнутую и т.п. Эти устройства имеют множество названий:

  • Колпак на дымоход
  • Зонт на дымоход
  • Грибок на дымоход
  • Дымник


Примерно такая же конструкция называется флюгаркой, но первоначально флюгарка на дымоход была основой для флюгера – устройства, которое поворачивалось в зависимости от направления ветра. Сегодня же некоторые этим термином называют любой колпак, надетый на дымоход.

Флюгарка на дымоход

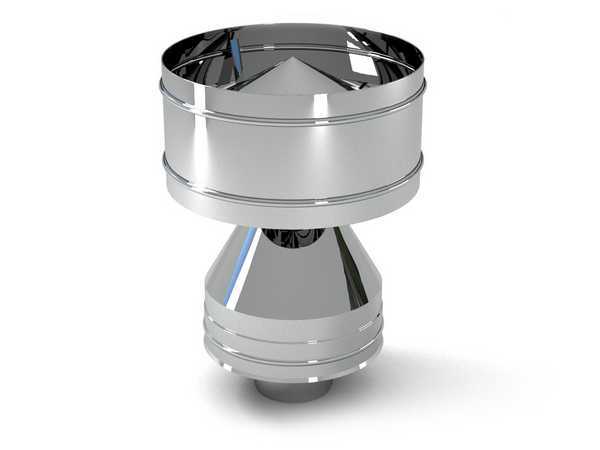

Есть еще одно особое устройство  — дефлекторы или аэродинамические колпаки на дымоход. Их разрабатывают специально для усиления тяги с учетом законов аэродинамики. Любой колпак на дымоходе является препятствием для воздушного потока, который разделяется, «обходя» его и создавая вихревые потоки. При этом возле трубы образуется зона с более низким давлением, что увеличивает тягу. Конструкция делекторов разрабатывается специально, потому их эффективность (в смысле улучшения тяги) намного выше.

Для чего нужен колпак на трубе дымохода

Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они  были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

Флюгарка на дымоход

В действительности функций у зонта, установленного на дымоход, несколько:

  • Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
  • Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
  • Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
  • Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

Какие материалы используют для изготовления колпаков их крепежа

Изготавливают колпаки на дымоход из материалов, который стойки к коррозии, переносят высокие температуры и имеют длительный срок эксплуатации. Требование по температурному  режиму действует, только если устройство закрывать будете дымоход. Для вентканалов вполне подойдет изделие из полиэстера, пурала и т.п. Во всех других случаях используют:

  • Оцинкованную сталь
  • Нержавеющую сталь
  • Медь
  • Сплав цинк-титан

Флюгарки (дымники)  из меди служат долго, от 50 до 100 лет. Это один из самых долговечных материалов, но при его монтаже необходимо использовать метизы из меди. В противном случае начнутся активные коррозионные процессы, которые значительно сократят сроки жизни устройства.  Установка цинк-титанового  колпака на дымоход предусматривает по тем же причинам использование только оцинкованных метизов. Цинк-титан – новый сплав, который недавно использовался только для изготовления кровельных материалов, но сегодня многие кампании стали производить из него и колпаки на дымоход. Они имеют полувековой срок гарантии и цену гораздо меньше, чем у медных. Устанавливать на трубу колпаки из остальных материалов можно обычными метизами, хотя лучше все-таки брать те, которые не поддаются окислению и разрушению: большая часть флюгарок служить может десятилетиями, а лезть на крышу потому что ее сорвало ветром  из-за разрушившегося крепления — не самое приятное времяпровождение. Если говорить о кирпичной трубе, то использовать можно или обычные длинные гвозди или нарезные (но их демонтировать практически невозможно), можно воспользоваться дюбелями. В каждом конкретном случае система крепления подбирается исходя из формы и материала трубы, имеющихся отверстий для крепления и т.п.

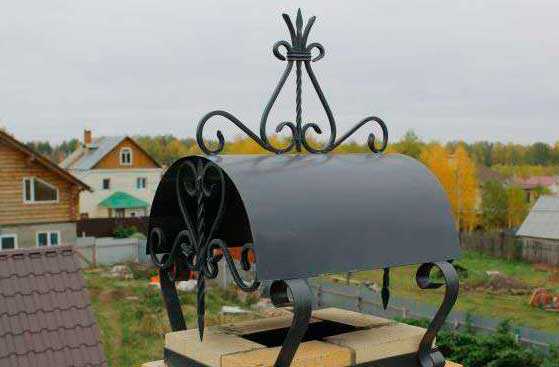

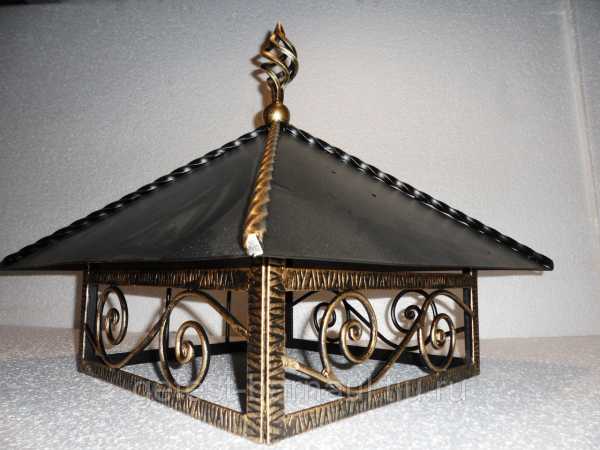

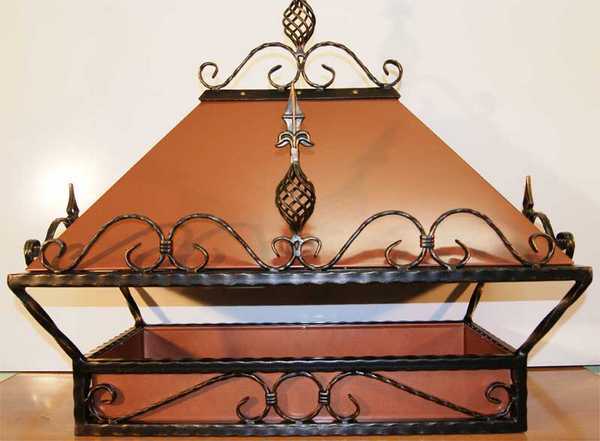

Кованые колпаки на дымоходы

Самый популярный вид этой продукции – это дымник из нержавейки с полимерным покрытием или без такого. Срок эксплуатации в этом случае составляет 20 лет, но зато и цена намного ниже. Особо популярен вариант с полимерным покрытием – цвет можно подобрать в тон кровли, а если и дизайн будет в стиле кровли, смотрится такой вариант замечательно.

Что ставить в оголовке дымохода зонт или дефлектор?

По строительным нормам дефлектор на выход газовых котлов ставить нельзя. Это связано с тем, что в зимнее время из-за низких температур выходного потока на горизонтальных участках трубы образуются сосульки, ухудшающие тягу. Дефлектор же такую картину только усугубляет. Потому на выходы газовых котлов ставят только простые зонты для защиты от попадания мусора и осадков.

Аэродинамический колпаки на дымоход. Один из вариантов

Дефлекторы специалисты рекомендуют устанавливать на металлическую трубу котлов, работающих на твердом топливе. Во всех остальных вариантах рекомендованы колпаки на дымоходы. Форма колпака выбирается в соответствии с формой дымохода: на круглые обычно ставят круглые зонты, на квадратные и прямоугольные – в виде небольшой скатной крыши. Нужно учесть, что на дымоходах-сэндвичах дымники должны иметь специальную юбку, которая будет закрывать теплоизоляцию. Для кирпичных дымоходов рекомендуется делать  колпак с основанием, которое закроет все кирпичи, выступающие над кровлей.

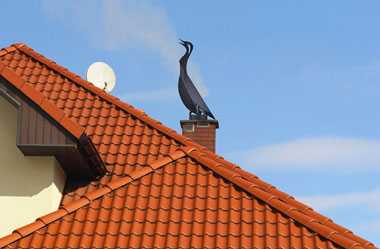

Не очень хорошее отношение у специалистов к флюгерам: постоянная вибрация и немалый вес достаточно быстро разрушают даже капитально построенные трубы. Так что если вы хотели иметь флюгер, хорошо над этим подумайте: он не только неблагоприятно влияет на дымоход, но и сам быстро изнашивается из- за постоянного трения.

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке. Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении.

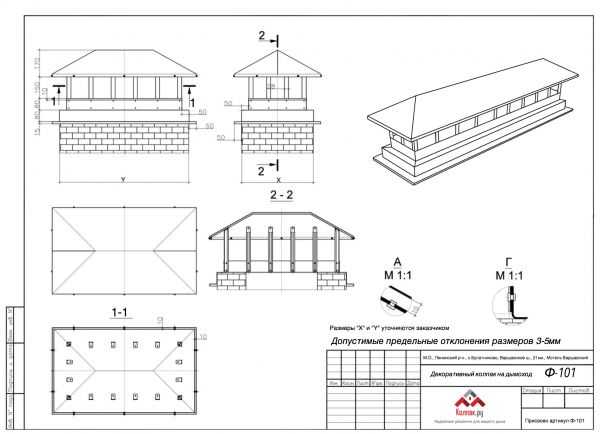

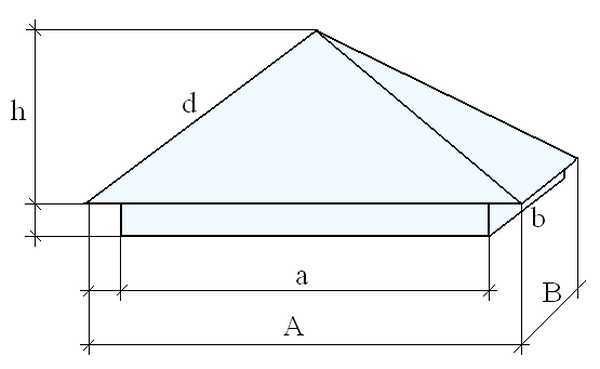

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

Чертеж колпака на дымоход

Чертеж колпака на дымоход

Порядок действий такой:

  • Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
  • Погнуть деталь по всем пунктирным линиям на 90о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
  • Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
  • Соедините колпак и зафиксируйте заклепкой 3,2мм.
  • По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
  • По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
  • Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
  • Соединить колпак с основанием.

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

teplowood.ru

какой выбрать и как установить?

Разрушительное воздействие перепадов температуры, резких порывов ветра и различных видов осадков может привести к ухудшению работы отопительной системы в частном доме. Это происходит из-за проникновения в трубу частиц разрушенного кирпича, цементного раствора и другого возможного мусора. Попадая в систему отвода дыма, они затрудняют процесс воздухообмена. Наблюдается накопление продуктов сгорания топлива (сажи), а дым начинает проникать в жилые помещения. Все эти последствия можно предупредить, установив колпак на дымоход.

Назначение устройства

Приспособление имеет много названий, что свидетельствует о его важности для нормального функционирования системы отопления. Техническим наименованием колпака на трубу дымохода считается слово дефлектор. Еще он известен под именами: дымник, козырек на дымоход, флюгарка. Его роль состоит в следующем:

  • защита элементов отопительной системы от неблагоприятных факторов;
  • увеличение тяги в среднем до 20%;
  • придание общей завершенности строению.

Некоторые конструкционные особенности дефлектора обеспечивают трубе дополнительную степень устойчивости при сильном ветре.

Виды

За время существования разработаны различные конструкции колпаков. Они отличаются размером, стилем выполнения и материалом. Чаще всего встречаются следующие типы:

  • Стандартная флюгарка. Конструкция представляет собой зонтик по форме, напоминающий пирамиду. Установка осуществляется при помощи кронштейнов, которые закреплены на фартуке.

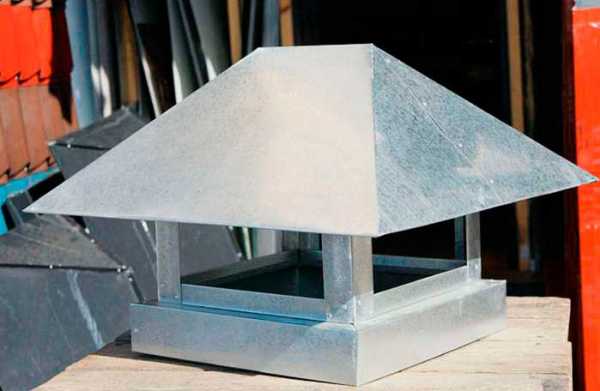

  • Флюгарка с четырьмя скатами. Ее устройство выполнено наподобие вальмовой крыши. Подходит для кирпичных труб прямоугольной формы.

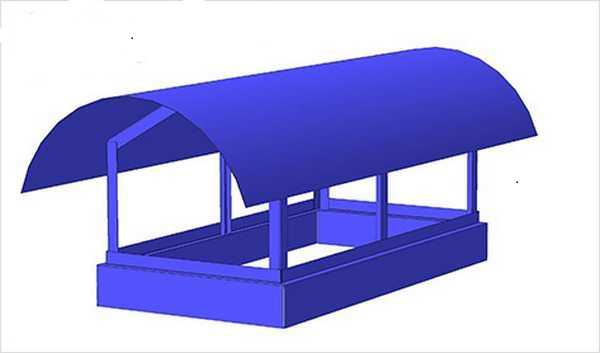

  • Изделие с полукруглым зонтиком. Обладает высокими декоративными свойствами, но не может похвастаться хорошей тягой.

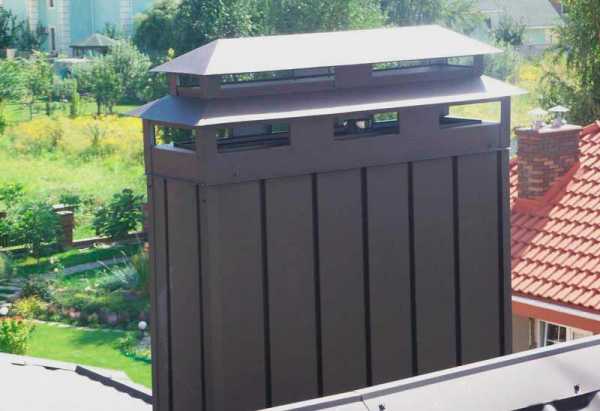

  • Плоская флюгарка. Ее применение уместно для сооружений, выполненных в стиле модерн или минимализм. Колпак на специальную трубу подобного типа испытывает большие нагрузки в период снегопадов. Это приводит к деформации держателей.
  • Круглая флюгарка с коническим зонтиком. Ее устанавливают на трубах с поперечным сечением в виде окружности. Капельник в конструкцию не входит.

Для улучшения характеристик устройства снабжаются дополнительными элементами: заслонками, дверками, двухуровневыми крышами. Это не всегда оправдано. Усложненная конструкция может вызвать вибрацию и появление посторонних звуков.

Используемые материалы

К металлу, из которого выполняют козырек на трубу дымохода, предъявляется ряд требований: антикоррозионная стойкость и сохранение декоративного вида во время эксплуатации. Их соблюдение обеспечит длительный срок службы защитной конструкции:

  • Нержавеющая сталь. Материал отвечает всем требованиям, но возникают проблемы с обработкой в процессе изготовления.
  • Медь. С годами изделие приобретет налет благородства в виде слоя патины, что увеличивает декоративные характеристики и защищает металл в дальнейшем от воздействия неблагоприятных факторов.
  • Оцинкованная сталь. Если делать колпак своими руками, то это лучший вариант. Материал легко поддается обработке, имеет достаточный срок службы и невысокую стоимость. Его недостатком является быстрая потеря металлического блеска.
  • Стальная жесть с покрытием из термостойкой краски. Лучший выбор для дома с крышей из металлочерепицы или профлиста близкого цвета. Стоимость материала несколько выше, чем у предыдущего вида.

Общие элементы конструкции

Независимо от формы и размера трубы все дефлекторы включают несколько основных деталей:

  • зонтик предохраняет дымоход от попадания дождя и снега, природного мусора и пернатых обитателей;
  • фартук необходим для защиты трубы квадратной или прямоугольной формы от капель, которые отлетают от зонтика;
  • кронштейны служат для соединения частей колпака между собой и крепления всего изделия к дымоходу.

Правила выбора

Решение вопроса о конструкции колпака зависит от типа отопительного прибора и материала дымохода:

  • Для печи и дымохода из кирпича лучшим выбором считается дефлектор, который создаст разрежение в верхней части трубы и обеспечит подсос воздуха из топки. Примером устройства является дефлектор Григоровича.
  • При использовании котлов, работающих на твердом топливе, решающим фактором становится высота трубы. Без усиления тяги эта величина может достигать 8 м. Это создает трудности при монтаже. Дефлектор позволяет уменьшить значение на 15–25%. Рекомендуют использовать дефлектор любой подходящей формы. В случае пиролизного котла ставят колпак с открытым соплом, изготовленный промышленным способом. Это обеспечит полноценный выход дыма и убережет от отравления продуктами горения.
  • Для котлов, работающих на газовом и дизельном топливе, подойдут колпаки с открытым соплом. Благодаря тому, что подобные устройства имеют принудительную тягу, в дополнительном разрежении с помощью дефлектора нет необходимости.

Инструменты

Чтобы сделать колпак на дымоход своими руками потребуются следующие инструменты:

  • ножницы по металлу;
  • кронштейногиб;
  • маркер;
  • линейка или рулетка;
  • картон;
  • электродрель;
  • сварочный аппарат.

Этапы изготовления

Если принято решение создать колпак на трубу дымохода своими руками, то для выполнения чертежа проводят необходимые замеры. При этом учитывают, что зонт обязан закрыть трубу с небольшим запасом по краям в полсантиметра. При наличии выступа на дымоходе, подразумевается, что он тоже нуждается в защите, а также будет служить в качестве опоры. Для навершия делают отдельную схему. Его форма зависит от геометрии трубы. Для сечения в виде квадрата или окружности подойдет круглый вариант, прямоугольник удобнее закрыть четырехскатным навершием.
Чтобы сделать колпак на специальную трубу дымохода самостоятельно используют оцинкованный металл с толщиной 0,5 мм. Самый простой имеет вид пирамиды. Он выполняется из цельного листа, и работа не занимает много времени.

После всех замеров рисуют чертеж и вносят в него необходимые коррективы. Прежде чем работать с металлом, рекомендуют создать выкройку на картоне в натуральную величину. Примерив свой вариант, приступают к разметке на выбранном материале с помощью маркера.
Вырезают заготовку зонта и начинают выполнять сгибы от центра к углам и по основанию.
Там, где планируется произвести скрепление отдельных элементов, просверливаются 3 отверстия с шагом в интервале от 15 до 20 см. Соединение выполняют при помощи заклепок. Важно следить, чтобы конструкция сохраняла выбранную форму без прекосов и деформации.
Подобные действия выполняют при изготовлении фартука, последовательно проходя через все этапы.
Вырезают кронштейны требуемой длины и приваривают к фартуку и зонтику. Место сварки покрывают специальной грунтовкой. Расстояние между основанием и крышей колпака должно находиться в пределах от 8 до 12 см. Такой зазор справится с отведением дыма и защитит от проникновения посторонних предметов.

Поверхность колпака обрабатывают средством с антикоррозийным эффектом и краской в 2 слоя. Оставляют до полного высыхания, обычно 1–2 дня. Колпак надевают на трубу. Если прилегание неплотное, то дополнительно закрепляют его на глиняном растворе.
Важно учитывать пропорции конструкции: большая высота приведет к значительному весу и неустойчивости, а слишком малая плохо справится с дымоотведением.
Решить вопрос, как сделать колпак, под силу человеку, обладающему некоторыми навыками слесарной работы. Простые виды не потребуют много времени и материальных затрат. Изделие из оцинкованного металла прослужит примерно 10 лет. Усилить декоративные качества поможет покраска термостойким составом черного цвета. В этом случае сажа и копоть не испортят внешний вид. Если есть желание установить дефлектор из меди или нержавеющей стали, то стоит обратить внимание на модели, представленные в специализированных отделах строительных супермаркетов.

idachi.ru

Колпак на трубу дымохода — как сделать своими руками. Жми!

Частный дом обустраивают печкой, котлом или камином, вследствие этого выводят дымоход. Вот почему над крышей дома возвышается постройка, а на нее одет колпак.

Именно эта конструкция часто привлекает взор, так как в последнее время, весьма разнообразно ее дизайнерское решение. При этом ее легко можно сделать своими руками, даже не имея особых навыков.



Функция колпака

Перед началом работ нужно точно знать весь спектр функций, которые может выполнять колпак, чтобы учесть все тонкости во время изготовления.

Его устанавливают для того, чтобы:

  • в пространство трубы не попадал: мусор, снег, дождь, птицы;
  • долгое время не разрушалась сама труба под воздействием перепада температуры, влаги, обледенения, ведь в большинстве случаев трубу выкладывают из кирпича;
  • укрепить верхний слой кладки дымохода;
  • увеличить тягу до 20 %;
  • создать ветрозащитный отвод отходных газов;
  • украсить самую высокую точку в сооружении дома.

Атмосферные явления оказывают давление на отходные газы, даже если вентиляционная труба выполнена согласно технологическим требованиям.

Однако, согласно физическому закону аэродинамики, когда поток холодного воздуха соприкасается с колпаком, огибает установку, получается разряженная область, потом воздух начинает двигаться с большей скоростью, что увеличивает тягу в дымоходе и позволяет работать приборам отопления эффективней.

Используемые материалы и инструменты

Среди людей колпак называют козырьком, дымником, грибком. По-научному его название — дефлектор.

Кованые дефлекторы очень оригинальные, но их цена не всегда оправдана.  Ведь можно изготовить более дешевую конструкцию из следующего металлического материала:

  • оцинковки;
  • нержавейки;
  • стали с лакокрасочными покрытиями;
  • алюминия;
  • меди.

 Самой удобной, практичной и дешевой является оцинкованная жесть.

Необходимо наличие нужного инструмента. Перечень того, что может понадобиться при работе:

  • молоток резиновый или деревянный;
  • маленький железный молоточек;
  • шуруповерт;
  • электрическая дрель;
  • сверла необходимого диаметра крепежа;
  • заклепки;
  • крепления;
  • рулетка;
  • маркер;
  • строительный уголок;
  • гибы;
  • специальные зажимы;
  • ножницы по металлу;
  • металлическая линейка;
  • железный уголок размером до 1 метра.

[warning]Совет мастера: для соблюдения техники безопасности пользуйтесь плотными рабочими рукавицами.[/warning]

Формы дефлектора

Формы дефлектора или оголовка могут поражать своим разнообразием.

Поэтому нужно определиться, какая форма дефлектора будет идеально подходить для вентиляционной трубы, при этом аккуратно выглядеть.

Они бывают:

  • круглые,
  • квадратные;
  • вальмовые;
  • конусные;
  • шатровые;
  • стандартные четырехскатные;
  • с плоским зонтом;
  • с полукруглым зонтом;
  • остроконечные с четырьмя скатами и высокой крышей;
  • с флюгерами.

[advice]Совет специалиста: форма колпака может быть простой, в то же время, идеально вписаться в общий ансамбль дома, подчеркнув его стиль.[/advice]

Виды вытяжного колпака

Виды вытяжного козырька также имеют разнообразие, но самые популярные:
  • цаги — это простая модель, которую можно изготовить в мастерской;
  • Григоровича;
  • шарообразный «Волпер» изготовить своими руками сложно для новичка, так как необходимы станки;
  • Н-образный;
  • форма звезды «Шенар»;
  • АSТАТО открытый.

В продаже можно встретить пластмассовые вытяжки, их лучше использовать для подвалов, гаражей, для высотных конструкций они непрочные и служат недолго.

Технология изготовление дефлектора «Цаги» с чертежом

Чертеж изготовления дефлектора Цаги. (Для увеличения нажмите)

Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

  • входной патрубок одевают на трубу;
  • внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
  • крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

[warning]Обратите внимание: хотя установка дефлектора или насадки может быть несложная, нужно соблюдать пропорцию, а если ее нарушить, ожидаемый результат тяги будет потерян.[/warning]

  1. Изготавливается чертеж на бумаге под форму и размеры колпака.
  2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
  3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
  4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

[advice]Примите к сведению: устанавливать дымовую шахту правильно на высоте до 2 метров над уровнем крыши. Помните, что работы которые проводятся на высоте требуют особой внимательности и соблюдения правил техники безопасности.[/advice]

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

  1. Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
  2. По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
  3. Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
  4. Загнуть кончики, получается отверстие, как на чертеже.
  5. Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
  6. Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Изготовление флюгарки своими руками

Макет флюгера. (Для увеличения нажмите)

Декоративные фигурки, узоры, на колпаках вытяжных дефлекторах называют флюгарками или флюгером.

Изготовить контур флюгера петуха можно из приведенного чертежа, если увеличить его до натуральной величины, отпечатать, нанести на стальную поверхность, вырезать.

Чтобы изготовить флюгер, нужны дополнительно сварочные работы.

Работа по изготовлению флюгера состоит из следующих шагов:

  • вырезать фигурку;
  • изготовить стрелу;
  • подготовить вращательный механизм.

Можно подвести итог вышесказанного, что изготовить дефлектор можно своими руками при хорошей подготовке, наличия инструментов и большого желания.

Смотрите видео, в котором специалист подробно разъясняет, как сделать колпак для дымохода своими руками:

teplo.guru

Как сделать колпак для дымохода своими руками для частного дома? Чертеж +Фото

Колпак дымохода – простое изделие, и вы легко его сделаете самостоятельно. В нашей статье мы подробно опишем, как выбрать правильный колпак на дымоход или сделать его своими руками.

Типы дымоходных колпаков

Ниже мы подробно рассмотрим основные функции колпаков на дымоходы:

  • красивый эстетичный внешний вид трубы;
  • защита внутренней полости от попадания различного мусора;
  • увеличенный срок службы дымохода, в результате защиты от атмосферных осадков;
  • увеличенная тяга и невозможность падения ее под сильным порывом ветра.

Стоит отметить, что декоративные колпаки не улучшают тягу кирпичного дымохода, скорее наоборот, создают существенное сопротивление потоку вырабатываемых газов. В данном случае, исключением будут являться насадки следующих типов:

  1. схожие по конструкции на промышленные вытяжные устройства;
  2. флюгер – устройства.

При первом типе поток воздуха от ветра омывает цилиндрический кожух аэродинамического устройства, благодаря чему, внутри появляется незначительное разряжение.

И зонтик – дефлектор увеличивает тягу, но, при отсутствии потоков ветра он, скорее всего, создает еще более высокое сопротивление выходящим газам.

Второй тип насадок намного лучше. Корпус с лепестком флюгера вращается на трубе благодаря подшипнику. А лепесток поддерживает положение корпуса постоянно повернутым к ветру. В результате, внутри полуцилиндра появляется разрежение, и тяга существенно увеличивается. Данный колпак к тому же защищает ее от опрокидывания тяги при задувании ветра.

Основные виды дымоходных колпаков

Колпаки на трубу дымохода представляют собой различные устройства, накрывающие срез кирпичной трубы с определенным зазором для выхода газа. Линейка дымоходных труб настолько разнообразна, что всех их перечислить просто нет возможности.

А вот материалы, из которых колпаки выполнены, мы приведем ниже:

  • кровельная сталь;
  • медные сплавы;
  • оцинкованный металл со специальным покрытием;
  • нержавеющая сталь;
  • сплав цинка и титана.

Простой самодельный колпак на дымоход обычно выполнен из оцинкованной стали.
Это доступный и распространенный вариант, к тому же изделие прослужит длительное время.

Минус только один – оцинкованный металл быстро потемнеет, и как следствие, колпак со временем будет выглядеть не очень красиво. Данного минуса лишен металл со специальной порошковой покраской, но и стоимость этого материала существенно выше.

Остальные материалы очень долго сохраняют свой внешний вид, и срок их службы не ограничен. Существенным недостатком можно считать только их стоимость.

Стоит отметить, что медь на открытом воздухе со временем также потускнеет.

Чертежи

Советы по выбору колпака для дымохода

Выбор колпака, в первую очередь, будет зависеть от вида котельной установки и типа сжигаемого топлива. Колпаки на кирпичный дымоход, обслуживающие газовое отопление, можно ставить  только в виде сопла, и обязательно с открытым верхом.

В Российской Федерации согласно нормативным документам запрещено устанавливать всяческие зонты на дымоходы газоиспользующих установок.

Объяснить данный запрет достаточно просто. При минусовой температуре колпак дымохода обмерзает и покрывается слоем льда. В результате, корка льда перекрывает существенную часть рабочего проема, резко снижая тягу. За счет этого угар будет идти внутрь дома, а это серьезная опасность для жизни людей.
Лед образуется в результате конденсата, который образуется на холодном металле при контакте с выходящими газами и с пониженной температурой. Данную температуру имеет дым от газовых котельных
установок. Вот почему запрещается устанавливать колпаки на дымоходные кирпичные трубы. Если котел твердотопливный, то КПД его лежит в пределах 70—80%, а температура газов варьируется от 100 до 200 ºС. При таких условиях можно подобрать подходящий колпак, но в процессе эксплуатации он быстро покроется сажей.

Решив вопрос с котельной установкой, перейдем к трубе отвода отработанных газов. Если дымоходная труба собрана из трехслойного  сэндвича, то ей не нужна защита от дождя. Осадки, попадающие внутрь канала, промывают трубу изнутри, а вода отводится в специальный сборник конденсата. Для газовых котлов подойдет сопло, для твердотопливных котлов – любая другая насадка.

Если в доме кирпичная труба, обслуживающая твердотопливный котел, то размеры колпака на трубу дымохода можно выбрать любые и из любого материала.

В случае газового отопления, нельзя на трубу дымохода ставить зонт.

Так как влага, попадающая в трубу, со временем разрушает материал.

Колпак на трубу дымохода своими руками

При наличии определенных слесарных навыков, дымоходный колпак сделать нетрудно. В интернете можно найти разнообразные чертежи колпаков. Мы рекомендуем вам придерживаться простой версии зонта по типу четырехскатного грибка. Первое, что нужно сделать – это чертеж колпака на трубу дымохода. Второе, – снятие размеров колпака дымохода на месте. Получившиеся результаты необходимо внести на эскиз.

После всех детальных расчетов колпака  приступайте к подготовительным работам. Выкройку нужно вырезать из картона и лучше в натуральную величину. Далее приложите ее к листу металла, обведите и приступайте к обрезке.

Колпак дымохода своими руками лучше всего выполнять из оцинкованной стали либо из металла со специальной покраской.

После этого приступайте к следующим этапам:

  1. металлическую заготовку согните по чертежным линиям;
  2. все места, где соединяется колпак дымохода, просверлите и соедините на специальные  заклепки;
  3. вырежьте основание и ножки колпака, с этой целью  возьмите тот же материал и согните из него уголки;
  4. четырехскатный дымоходный козырек соедините с основанием при помощи заклепок;
  5. поставьте готовый колпак на трубу.

Гораздо удобнее купить уже готовый колпак или заказать его в мастерской. На сегодняшний день строительные магазины предлагают широкий выбор зонтов и флюгеров. Но изготовление колпака на трубу дымохода из оцинкованной стали совсем не сложная работа.


ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Колпак на трубу

Колпаки на печных трубах выполняют не только декоративную функцию, они нужны для защиты трубы от осадков. Также такие конструкции позволяют усилить тягу в дымоходе. Но чтобы защитить дымоход, необходимо правильно подобрать дефлектор. Установка колпаков на трубы позволяет защитить их от мусора и усилить тягу.

Виды колпаков

В магазинах можно найти изделия следующих типов:

  1. Четырехскатная флюгарка. Они обычно устанавливаются на прямоугольных кирпичных трубах.
  2. Флюгарка, имеющая полукруглый зонтик.  Такие колпаки используют на крышах домов, которые выполнены в европейском стиле. Стоит отметить, что такие флюгарки красиво смотрятся на кровле, но менее эффективны  с точки зрения увеличения тяги в дымоходе.
  3. Стандартная флюгарка. Такие колпаки выполнены в  форме пирамидки, которая изготовлена из листового металла. Такие конструкции прикрепляются к фартуку капельнику при помощи кронштейнов.
  4. Плоская флюгарка. Подобные изделия оснащаются плоским зонтиком, имеющим прямоугольную форму. Они устанавливаются на крыше зданий, оформленных в стиле модерн или минимализм. С таких колпаков в зимнее время года не скатывается снег, из-за чего крепления испытывают нагрузку и могут деформироваться.
  5. Круглая флюгарка.  Подобные изделия устанавливаются на круглые трубы из нержавеющей стали. Они не оснащаются капельником.

Важно! Флюгарки могут оснащаться дополнительными элементами.

Например:во время выбора колпака на трубу для своей печи,прежде всего, стоит обращать внимание на его надежность. Красивая, но непродуманная форма изделия может стать причиной возникновения шума и вибраций.

Колпаки для кирпичной печи

Конструкция дымоходов может быть разной, но чаще всего создаются трубы, сечение которых является прямоугольным или квадратным. Стоит отметить, что они менее эффективны, так как в них образуются завихрения, что способствует снижению тяги. При ветре дым может попадать в комнату. Приобретая колпак на кирпичную трубу можно выбрать один из множества вариантов, так как существует множество таких изделий, имеющих разный внешний вид.

Стоит также отметить, что шероховатая поверхность кирпича становится причиной накопления сажи и пыли. При этом в трубу могут попадать листья и другой мусор. Из-за этого просвет трубы постепенно зарастает и тяга сильно ухудшается. Именно поэтому на трубу необходимо устанавливать колпак, который не только защитит трубу, но еще и станет способствовать улучшению тяги.

Дефлекторы создают разрежение в верхней части трубы и поэтому тяга значительно усиливается. Разные типы дефлекторов можно изготовить своими руками.

Дефлекторы для твердотопливных котлов.

Дымоходы для угольных и дровяных котлов обычно выполняются из нержавеющей стали или керамики. Их внутренняя поверхность является гладкой, что способствует усилению тяги. Осадки и конденсат в керамических и нержавеющих трубах стекают в конденсатосборник. Если создается колпак собственными руками, необходимо делать конструкцию согласно инструкции, иначе она будет менее эффективна.

На силу тяги и ее устойчивость больше всего влияет выбора трубы, поэтому перед приобретением или созданием дефлектора необходимо точно рассчитать необходимую длину. Для угольных котлов обычно устанавливаются трубы длиной до 8 метров. Благодаря монтажу дефлектора можно укоротить трубу примерно на 20 процентов.

Стоит отметить, что котлы на дровах работают таким же образом, как и угольные, поэтому на них устанавливается дефлектор, который закрывается сверху крышкой. Стоит отметить, что исключением являются пиролизные котлы. КПД таких изделий составляет до 92 процентов. В трубах таких котлов температура дыма может достигать 180 градусов. Это становится причиной образования большого количества конденсата. Из-за этого на трубе может появиться наледь, а при теплой погоде скапливаться сажа. Именно поэтому на указанный тип котлов рекомендуется ставить колпаки с открытым соплом. Такие конструкции препятствуют попаданию в дымоход осадков, но не препятствуют выходу низкотемпературного дыма.

Дефлекторы для газовых и дизельных котлов

В указанных котлах сжигание происходит практически полностью, из-за чего температура дыма достигает только 150 градусов. При длительном использовании котлов появляющийся в трубе конденсат способен вызывать коррозию металла, так как он имеет кислую реакцию и достаточно агрессивен.

Учитывая особенность использования газовых и дизельных котлов необходимо устанавливать на дымоход дефлекторы, имеющие открытое сопло. Использование другого типа изделий нецелесообразно, так как газовое оборудование оснащается принудительной тягой и дополнительно создаваемое разрежение не нужно. При  желании можно сделать колпак для описываемого типа котлов собственными руками.

Принцип работы колпака для труб и его функции

Дефлекторы способствуют защите дымохода потоков воздуха извне, которые могут способствовать созданию обратной тяги. При этом в верхней части трубы создается разрежение, что усиливает тягу и дым удаляется более эффективно.

Дефлектор выполняет следующие функции:

  1. Защита дымохода от проникновения влаги. При увеличении сырости в дымоходе создаются благоприятные условия для распространения грибка. При этом сырость также влияет на увеличение расхода топлива.
  2. Защита от попадания в трубу мусора. Колпак защищает от попадания в дымоход различных предметов, что снижает риск возгорания и появления засоров.
  3. Оптимизация работы дымохода. Правильно подобранное изделие для трубы увеличивает КПД примерно на 15 процентов. При помощи специальных аэродинамических дефлекторов можно значительно увеличить тягу в трубе.

Важно! Колпак для трубы – это в первую очередь функциональный элемент, поэтому во время выбора или создания такого изделия не следует отдавать предпочтение модели, которая может создать вибрацию или шум.

Создание колпака своими руками

Сделать козырек для дымохода можно собственными руками, если следовать определенной инструкции. Но стоит помнить, что при отсутствии опыта лучше собрать простую, но эффективную конструкцию. Для изготовления описываемой конструкции необходимо приобрести листовую оцинкованную сталь. Для работы потребуются такие инструменты, как ножницы по металлу, сварочный аппарат, маркер и гибы.

Сделать колпак на трубу дымохода своими руками можно достаточно просто:

  1. На первом этапе происходит снятие мерок с дымохода.
  2. Затем осуществляется создание выкройки будущего изделия из картона. Во время работы нужно учитывать, что зонт должен надеваться на дымоход легко, поэтому к размерам трубы добавляется зазор примерно 4 мм.
  3. После этого происходит перенесение чертежа с картона на металл при помощи маркера. При помощи ножниц по металлу происходит вырезание заготовки зонтика.
  4. На следующем этапе происходит вырезание необходимых элементов из металлической пластины, а также сгибание материала. В местах, где края будут соединяться, необходимо сделать отверстия, расстояние между которыми должно составлять около 15 см. После этого козырек фиксируется клепками.
  5. Затем выкройку фартука-капельника переносят на металл и вырезают. Во время работы важно правильно вырезать материал по размерам, чтобы изделие эффективно выполняло свои функции.
  6. Далее из металлических пластин создаются кронштейны, которые затем привариваются фартуку и зонтику. После выполнения таких работ необходимо обработать места сварки грунтовкой по металлу.
  7. На заключительном этапе происходит нанесение антикоррозийного покрытия и краски. После этого необходимо подождать примерно 2 дня, чтобы покрытие полностью высохло. На этом создание колпака для дымохода своими руками завершается.

Во время создания кронштейнов важно учитывать, что в зимнее время на колпак ложится большое количество снега, поэтому пластины должны быть достаточно прочными.

bouw.ru
