Компактный электросчетчик – 7 лучших счетчиков электроэнергии — Рейтинг 2018 (топ 7)

Компактные счетчики электроэнергии | Проектирование электроснабжения

Недавно просматривал каталог АВВ и мое внимание привлекли несколько изделий, в том числе компактные счетчики электроэнергии. Давно хотел о них написать, но почему-то забыл. В некоторых случаях компактные счетчики способны значительно упростить проект.

Представим, вам необходимо предусмотреть дополнительный учет электроэнергии на существующем объекте. Разделили помещение на несколько абонентов или еще по каким-либо причинам.

Если это технический учет, то однофазный компактный счетчик электроэнергии С11 будет идеальным решением.

Рассчитан он до 40А и имеет габарит всего одного модуля, как обычный однофазный модульный автоматический выключатель. Имеет даже импульсный выход для интеграции в АСКУЭ.

Счетчик С11

Характеристики:

• визуализация параметров сети:  текущие значения тока, напряжения, активной мощности, коэффициент мощности выводятся на дисплей;
• интеграция в автоматизированные системы учета посредством импульсного выхода;
• мониторинг отклонения параметров сети c помощью сигнального выхода:
• для сигнального выхода могут быть заданы уставки срабатывания;
• возможно использование совместно с контакторами или внешними индикаторами (с подключением через дополнительное реле).

Компактный счетчик электроэнергии С11 торговой марки АВВ позволит выполнить технический учет практически в любом существующем щите. Главное чтобы имелось место под установку трех модулей:  выключатель нагрузки перед счетчиком – счетчик С11– автоматический выключатель после счетчика.

Счетчики электроэнергии В21, В23, В24.

Для организации коммерческого учета у АВВ имеются малогабаритные счетчики как однофазные, так и трехфазные зарегистрированные в Госреестре средств измерений РФ. В белорусском реестре я их не нашел.

Счетчики электроэнергии В21, В23, В24

Счетчики электроэнергии В21 – однофазные счетчики до 65А, выполнены в габарите двух модулей.

Счетчики электроэнергии В23 – трехфазные счетчики до 65А, выполнены в габарите четырех модулей.

Счетчики электроэнергии В24 – трехфазные счетчики трансформаторного включения, выполнены в габарите четырех модулей.

При необходимости можно подобать и более продвинутые (многотарифные, дополнительные интерфейсы) малогабаритные счетчики, например, DELTAsingle, А41, А42, А43, А44.

Счетчики DELTAsingle, А41, А42, А43, А44

Вы когда-нибудь применяли такие счетчики электроэнергии?

Советую почитать:

220blog.ru

12 лучших счетчиков электроэнергии — рейтинг 2018

Обновлено: 03.09.2018 14:44:57

Эксперт: Борис Мендель

Современному поколению сложно представить, что во времена Советского Союза люди потребляли электроэнергию без ее учета. Сегодня на отечественном рынке предлагается такой богатый ассортимент электрических счетчиков, что не мудрено и растеряться. Они отличаются по цене, габаритам, конструкции и назначению. Задача осложняется еще и тем, что с каждым годом все больше требований к приборам учета электричества предъявляют надзорные органы. Мы идем к тому, что вскоре специалисты Энергонадзора смогут контролировать каждого пользователя, не выходя из уютного кабинета. Уже первые автоматизированные системы запущены, а информация в них со счетчиков потребителей может попадать дистанционно. Правильно сделать выбор пользователям помогут советы наших экспертов.

Как выбрать счетчик электроэнергии

1. Сеть. На первой стадии следует определить, в какой сети будет установлен прибор учета электричества. Есть модели однофазные (220 В), а есть устройства для силовой сети (380 В).
2. Тарифы. Стоимость одного киловатта электроэнергии во многом зависит от времени суток. В пиковую нагрузку цена достигает максимума, тогда как ночью стоимость электроэнергии минимальна. Если потребитель может использовать этот момент, стоит выбрать многотарифный счетчик.
3. Точность измерений. Важнейшим фактором при подборе подходящего устройства будет точность измерений. Если новый счетчик будет показывать вдвое больше, чем старый, вряд ли это обрадует хозяев дома или квартиры.
4. Производитель. Самыми популярными у покупателей стали отечественные приборы. Они превосходят импортные аналоги не только в цене, но и в неприхотливости, простоте и долговечности.

В наш обзор удалось попасть 12 лучшим электрическим счетчикам. Одни из них предназначены для бытовых целей, другие востребованы в промышленном секторе. Для объективного выбора были учтены следующие критерии:

1. технические параметры;
2. ценовая доступность;
3. оценка экспертного сообщества;
4. отзывы пользователей.

Рейтинг лучших счетчиков электроэнергии

Лучшие однофазные однотарифные счетчики электроэнергии

Домо- и квартировладельцы чаще всего пользуются самыми простыми однофазными и однотарифными счетчиками. В этом сегменте лидирующие позиции занимают российские производители. Эксперты отметили несколько качественных моделей.

Энергомера СЕ 101 R5 145

Рейтинг: 4.9

Точность показаний и надежность стали главными козырями электросчетчика Энергомера СЕ 101 R5 145 в борьбе за первое место рейтинга. Эти качества высоко оценили эксперты, о них часто упоминается и на форумах. Прибор предназначен для учета электроэнергии в бытовой сети (220 В). Надежность модели обеспечивает прочный корпус, а крепление осуществляется на DIN-рейку. Отечественное изделие отличается компактными размерами (110х89х72,5 мм), а весит оно всего 400 г. Рабочий диапазон температур составляет от -30С до +70°С.

Пользователи положительно высказываются относительно простоты эксплуатации, компактных размеров, точности и дизайне. Отдельные потребители жалуются на небольшой срок службы.

Достоинства

• стильный дизайн;
• точные показания;
• прочный корпус;

Недостатки

• выраженных нет.

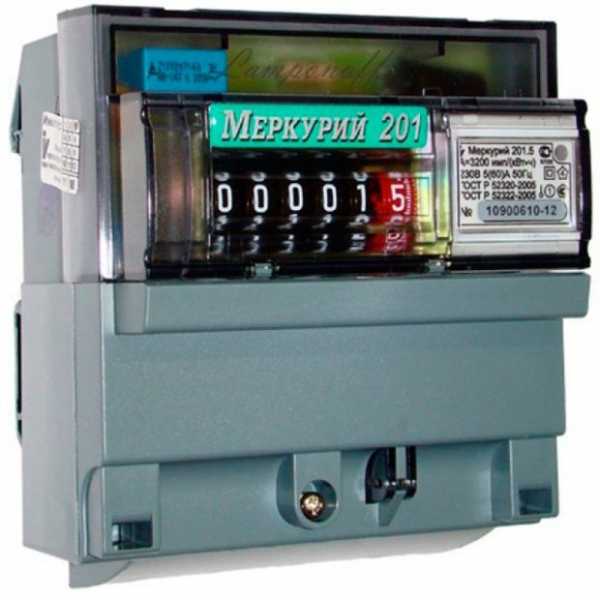

Инкотекс Меркурий 201.5

Рейтинг: 4.8

Более доступной ценой отличается от победителя рейтинга счетчик Инкотекс Меркурий 201.5. Эта модель предназначена для учета электроэнергии в однофазной сети, она имеет первый класс точности. Безвинтовой корпус предотвращает проникновение посторонних лиц внутрь, способ крепления производитель выбрал на DIN-рейку. Прибор способен работать в широком диапазоне температур (-40…+55°С), что существенно расширяет область применения. Примерно схож счетчик с лидером по габаритам и весу, но вот счетный механизм у модели механический.

Второе место эксперты отдали прибору и за недостаточную надежность. Много пользователей жалуются на быстрый выход из строя, некоторые потребители отмечают повышенное количество учтенной электроэнергии.

Достоинства

• низкая цена;
• простой механизм;
• компактные размеры.

Недостатки

• завышает показания;
• недолговечность.

Нева 103 1SO

Рейтинг: 4.7

Лучшую цену за однофазный счетчик предлагает отечественный производитель Тайпит. Модель Нева 103 1SO имеет красивый внешний вид, современную электронную начинку. Снимать показания удобно благодаря четкому электромеханическому устройству. Показания можно снимать с табло прибора даже при отсутствии электроэнергии. Производитель оснастил устройство креплением к DIN-рейке. В отличие от конкурентов у счетчика надежный зажимной узел, в котором скобы фиксируется болтами. Все эти качества позволили изделию попасть в тройку лидеров рейтинга.

Пользователи обнаружили в процессе эксплуатации некоторые недостатки. В первую очередь прибор завышает показания, что можно объяснить неправильной настройкой. А хитрая система гарантии не позволит возвратить счетчик в случае выхода из строя.

Достоинства

• низкая цена;
• надежный зажимной узел;
• крупные цифры на табло.

Недостатки

• завышает показания;
• хитро составленная гарантия.

Лучшие однофазные многотарифные счетчики электроэнергии

В ряде регионов наблюдается существенное отличие в дневном и ночном тарифе. Поэтому есть возможность сэкономить на потреблении электроэнергии, установив многотарифные счетчики. Специалисты выделили несколько подходящих устройств.

Abb FbB 11205-108

Рейтинг: 4.9

Двухтарифный шведский счетчик Abb FbB 11205-108 предназначен для однофазной сети с силой тока от 10 до 80 А. Многофункциональное устройство позволяет не только вести учет потребленной электроэнергии по двум тарифам. В нем имеются часы, где указывается точное время и дата, а переключение тарифов можно настроить по расписанию. Корпус прибора надежно защищен от влаги и пыли, для монтажа используется DIN-рейка.

Длительная бесперебойная работа устройства стала главной причиной победы в нашем рейтинге. Многие пользователи успели оценить по достоинству надежность, компактность и точность измерений. Шведский счетчик быстро окупается, несмотря на высокую цену. Иногда возникают проблемы с настройкой двухтарифного учета, но все вопросы решаются с помощью специалистов энергетиков.

Достоинства

• качественное изготовление;
• элегантный внешний вид;
• многофункциональность;
• бесперебойная работа.

Меркурий 200.02

Рейтинг: 4.8

Быстрым сроком окупаемости отличается счетчик Меркурий 200.02 отечественной компании Интотекс. Сочетание приемлемой цены и многотарифного учета позволяют неплохо сэкономить домовладельцам. Наиболее рациональным решением приобрести этот прибор будет для пользователей, у которых в доме или квартире имеются мощные нагревательные устройства, например, бойлер, электрокотел или теплый пол. Производитель предусмотрел возможность подключения своего изделия в автоматизированную систему учета. Для этого в приборе имеется PLC-модем. Помесячный расход электричества запоминается, что бывает очень полезным в спорных моментах с надзорными органами.

К минусам модели эксперты отнесли внушительные габаритные размеры, а также отсутствие подсветки.

Достоинства

• доступная цена;
• PLC-модем;
• 4-тарифный учет;
• быстрый срок окупаемости.

Недостатки

• большие габариты;
• отсутствие подсветки.

EKF Скат 105Э/1-5(60) ТОИ4 многотарифный

Рейтинг: 4.7

Почетное третье место рейтинга в категории многотарифных однофазных счетчиков занимает модель EKF Скат 105Э/1-5(60) ТОИ4. Она предназначена для монтажа внутри помещений, где температура вписывается в диапазон -30…+55°С. Сфера применения аппарата – жилые дома, квартиры, гаражи и офисы. Эксперты выделили такие преимущества счетчика, как малое собственное энергопотребление, защита от перепадов напряжений и мощных импульсных помех, технологический запас по классу точности, долговечность, 5-летняя гарантия от производителя. Универсальное крепление позволяет монтировать как на DIN-рейку, так и на традиционную панель.

Пользователи довольны низкой ценой прибора, простотой монтажа и эксплуатации. Уступает прибор лидерам в функциональном наполнении и габаритах.

Достоинства

• низкая цена;
• 5-летняя гарантия;
• малое энергопотребление;
• универсальное крепление.

Недостатки

• скромное функциональное наполнение.

Энергомера CE102M S7 145-JV

Рейтинг: 4.6

Счетчик Энергомера CE102M S7 145-JV попал в наш рейтинг благодаря оптимальному сочетанию цены и качества. Этой модели была присвоена награда «Товар года России». В приборе имеется ряд современных опций. Дисплей четко показывает всю необходимую информацию, причем длительность показа тарифа можно самостоятельно регулировать. Это позволяет упростить снятие данных особенно для пожилых людей. В памяти устройства может храниться вся информация об учете энергии за прошедший год, причем данные сохраняются даже при длительном отключении от сети. Производитель предусмотрел возможность подключения счетчика к автоматизированной системе учета.

Привлекательным моментом для пользователей становится не только низкая стоимость, но и гарантия в течение 5 лет. Попасть в лидирующую тройку модели не позволила низкий уровень надежности.

Достоинства

• приемлемая цена;
• 5-летняя гарантия;
• много полезных опций.

Недостатки

• ненадежность;
• хромает сборка.

Лучшие трехфазные счетчики электроэнергии

Владельцы загородных домов, хозяева мастерских, СТО, а также руководители крупных предприятий обращают свой взор на трехфазные счетчики электроэнергии. При правильном выборе можно сэкономить немало средств на электроэнергии. Одним лучше выбрать однотарифную модель, а другим – многотарифную.

Schneider Electric iEM3000

Рейтинг: 4.9

Визитной карточкой французских трехфазных счетчиков Schneider Electric iEM3000 является высокая точность показаний. Это качество особенно ценится в центрах обработки информации, в промышленном и строительном секторе, где наблюдается большое потребление электроэнергии. Модель оснащена всеми современными функциями, что упрощает снятие показаний для потребителя. Устройство может быть внедрено в автоматическую распределительную систему, благодаря специальной связи Smartlink. Монтируется прибор в электрошкафу с помощью DIN-рейки.

За точность показаний, бесперебойную работу и долговечность счетчик становится победителем рейтинга. Пользователи полностью довольны его работой, только цена высока для обычных домо- и квартировладельцев.

Достоинства

• высокая точность показаний;
• широкие функциональные возможности;
• надежность и долговечность.

Меркурий 231 АT-01

Рейтинг: 4.8

Отечественный счетчик электроэнергии Меркурий 231 АT-01 занял второе место в рейтинге за доступную цену и наличие интерфейса IRDA. Такой симбиоз позволяет владельцам магазинов, небольших предприятий или цехов быстро окупать вложенные средства. А еще счетчик можно подстраивать под новые условия нормативной базы, не вскрывая прибор и не отключая электроэнергию. Настроить работу модели можно на 2-4 разных тарифа с учетом 16 суточных зон. В памяти устройства имеется журнал, в котором хранится информация за последние 11 месяцев. Аппарат оснащен двумя степенями защиты от проникновения.

Пользователи отмечают простоту и удобство эксплуатации счетчика. Автоматическая самодиагностика своевременно обнаруживает проблемы на ранней стадии. Минусом модели является измерение только активной энергии.

Достоинства

• доступная цена;
• беспроводный доступ к данным;
• надежность и эстетичный дизайн.

Недостатки

• не считывает реактивную энергию.

СЕ300 R31 043-J

Рейтинг: 4.7

Владельцам домов и мастерских, которые работают в одном временном тарифе, следует обратить внимание на трехфазный счетчик электроэнергии СЕ300 R31 043-J. Этот доступный прибор имеет ЖК-экран, где выводятся цифры потребления электроэнергии. Прибор монтируется непосредственно к силовой сети или используется в качестве промежуточного звена трансформатор. Отечественное устройство создано c учетом суровой русской зимы, оно сохраняет свою работоспособность даже при -40°С. Модель исправно будет служить как в жилом доме, так и в неотапливаемых мастерских или гаражах. Несмотря на доступность в счетчике есть такие современные опции, как DIN-планка или защита от проникновения.

По мнению пользователей, модель выгодно отличается ценой, простотой монтажа и неприхотливостью. Слабой стороной прибора стали частые ошибки в работе.

Достоинства

• доступная цена;
• ЖК-экран;
• учет энергии в двух направлениях.

Недостатки

• Возможны сбои в работе.

Энергомера CE300 R31 145-J

Рейтинг: 4.6

Еще один однотарифный трехфазный счетчик электроэнергии попал в наш обзор. Это модель Энергомера CE300 R31 145-J. Прибор отлично себя зарекомендовал при работе в частных домах, небольших автомастерских и деревообрабатывающих цехах. Устройство сделано максимально просто, что положительно отразилось на цене. Попасть в тройку лидеров рейтинга счетчику не позволил класс точности (1), узкие клеммы для подключения проводов. Именно последним недостатком чаще всего недовольны пользователи.

Не лишен прибор и досадных сбоев, которые случаются при перепадах напряжения в электросети. Поэтому в регионах с неустойчивым электроснабжением придется дополнительно устанавливать стабилизаторы.

Достоинства

• низкая цена;
• простота подключения и эксплуатации;
• широкий температурный диапазон (-40…+60°С).

Недостатки

• прямое измерение;
• узкие клеммы.

Инкотекс Меркурий 230 АМ-03

Рейтинг: 4.5

Замыкает наш рейтинг трехфазных приборов учета электроэнергии российский счетчик Меркурий 230 АМ-03. Эта модель также предназначена для однотарифного энергопотребления, поэтому она проста и надежна. К тому же прибор недорого стоит, это также является дополнительным козырем в конкурентной борьбе на отечественном рынке.

Несколько проигрывает лидерам рейтинга устройство в современности. Производитель оснастил счетчик электроэнергии аналоговым типом индикации, нет у него интерфейса. Он учитывает активную энергию в одном направлении, имеется стопор обратного хода, который предотвращает отматывание показаний в обратную сторону. Световой индикатор показывает наличие тока, излучая красный цвет.

Достоинства

• доступная цена;
• 3-летняя гарантия;
• простота и надежность.

Недостатки

• аналоговая индикация;
• скромное функциональное оснащение.

---

Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

expertology.ru

Счетчик электроэнергии в розетку

Каждый дом или квартира оснащены центральными счетчиками электроэнергии, поэтому использование портативного розеточного прибора кажется многим бессмысленной затеей. Разобравшись с характеристиками и преимуществами такого датчика можно убедиться, что это не так.

Технические характеристики портативного электросчетчика

Портативный счетчик электроэнергии, или ваттметр, вычисляет количество потребляемой энергии непосредственно отдельным подключенным техническим прибором. Производители на рынке предлагают разные модели, однако большинство из них предназначено для измерения таких показателей:

• мощность тока;
• вольтаж;
• потребление тока;
• частота тока.

Внешне прибор похож на переходник, к которому прикреплено специальное табло. Различают цифровые и аналоговые ваттметры. Их отличие заключается в особенности отображения данных и стоимости самого розеточного электросчетчика. Первый тип позволяет увидеть всю необходимую информацию сразу на дисплее, а на табло приборов второго типа отображаются отдельные данные, подсчет которых даст возможность прочесть показания электросчетчика. Также цена первых выше, чем вторых, однако это не сказывается на точности подсчета расхода электрической энергии или особенностях загрузки прибора.

Помимо табло некоторые устройства оборудованы отделениями для батареек или аккумуляторов. Такие особенности вызваны тем, что эти модели насчитывают функции загрузки и сбережения данных, анализа замеров, сопоставления показателей.

Важно помнить, что каждый компактный счетчик, что подключается к розетке, также потребляет определенное количество электричества. Максимальный уровень потребления энергии устройством указан в паспорте такого прибора, что можно вычислить и экспериментальным путем в домашних условиях. Однако использование гаджета не приводит к значимой загрузке сети.

Установка ваттметра

Такой вид счетчика электроэнергии не требует особых затрат денег или времени для проведения монтажа. Также нет необходимости в обращении к службам квалифицированных работников для загрузки прибора. Процесс установки портативного гаджета заключается в его распаковке и подключении к розетке. Начало эксплуатации – момент подключения бытовой техники или любого другого устройства к разъему электросчетчика.

При загрузке цифрового ваттметра важно убедиться, что во время подсоединения устройства к сети на приборе указан «ноль», а предыдущие цифры сброшены.

Во время первого подключения нужно выждать несколько секунд для того, чтобы прибор начал отображать показания потребления электрической энергии.

Способы применения счетчика электроэнергии

Для того чтобы оценить полезность продукта и определиться с необходимостью его приобретения для дальнейшей установки, необходимо рассмотреть примеры использования ваттметров. Ниже приведена таблица области применения таких приборов и их значимость для этой области.

№	Область применения	Значимость
1	Квартира	Контроль и корректировка потребления электрической энергии для прогнозирования сумм ежемесячной оплаты по счетам за её использование.
2	Дача	Подбор оптимального время работы разного вида техники для снижения расходов бюджета семьи на содержание дачного домика.
3	Подъезд	Учета расхода электроэнергии на освещение подъездов / дворов и общей загрузки электрической сети.

Это всего лишь отдельные и наиболее распространенные варианты применения прибора. Также известно множество других, частных случаев, где на практике используют компактные электросчетчики.

Преимущества ваттметров

Покупка и эксплуатация компактных гаджетов позволяет пользователю получить ряд выгод, что обеспечиваются следующими преимуществами продукта:

• Доступность датчика и низкая цена его приобретения;
• Легкость монтажа и простота использования;
• Функциональность прибора;
• Оптимизация загрузки электрической сети;
• Помощь в рационализации бюджета и создании плана экономии;
• Компактность и совместимость с любым интерьером;
• Возможность выставить тариф и увидеть результат сразу в денежном эквиваленте;
• Допустимость перемещения электросчетчика для проверки потребления электрической энергии разными устройствами.

Вывод

Таким образом, использование ваттметров позволит переместить уровень жизни среднестатистического гражданина на качественно новый уровень.

okommunalke.ru

«Умный» электросчетчик на din-рейку

Счетчик не получится использовать как основной, т.к. сертификат на него вряд ли произведет впечатление на электросбытовую компанию. Зачем же его покупать? Для ответа на этот вопрос прошу под кат.

Для начала пройдемся по заявленным характеристикам:
— счетчик однофазный, однотарифный.
— напряжение 220 Вольт, допускается от 176 до 264 Вольт
— ток до от 20 мА (начало исчисления) до 65 А (максимальный расчетный)
— частота 50 Герц

Интересен прежде всего тем, что кроме накопленных КВтч показывает текущие значения:
— тока
— напряжения
— мощности
— косинуса фи
— частоты переменного напряжения в сети

Кроме всего этого, более-менее полезного, счетчик измеряет и показывает количество отданной в сеть энергии, в случае если ваше домохозяйство не только потребляет электричество, но и еще немного производит каким-нибудь ветряком и продает энергетической компании.

Наконец, счетчик имеет две пары сигнальных выходов. Одна выдает импульсы (1600 импульсов на 1 КВтч), другая служит для подключения оборудования по протоколу rs485 и снятия показаний счетчика.

Счетчик у меня стоит около полугода, Всякие коробки/треки сохранять не стал, скажу только, что к продавцу претензий нет: подтвердил все интересующие меня детали, нормально упаковал и быстро выслал, так что в свой срок посылка благополучно дошла. Переходим к впечатлениям от использования.

У меня в квартире сейчас ремонт. Решил вместо двух автоматов на лестничной площадке и алюминиевой «лапши» по всей квартире сделать все по-взрослому: на лестнице остается только счетчик и входной автомат, в квартире устанавливается просторный щит, к которому приходит хорошая толстая медь, и в котором монтируются все автоматы, УЗО, блоки питания для низковольтных систем, а в перспективе — разные gsm-выкючатели и системы умного дома. Туда-то я и поставил новый счетчик.

Первая задача счетчика — проверка правильности основного, опломбированного компанией. 1000 КВтч счетчики посчитали совершенно синхронно, затем пришлось задействовать временный кабель, проброшенный помимо нового счетчика и я перестал сверять показания.

Вторая задача — считать мощность (токи) в типовых случаях энергопотребления, чтобы прикинуть как наиболее эффективно экономить электричество. К примеру, выяснилось, что с покупкой нового компьютера, потребляемая мощность в ситуации «я засиделся поздно вечером за компом под настольной лампой» упала в два раза. Покупка блока питания компа с высоким КПД (он не греется почти, в нем даже вентилятора не предусмотрено) быстро себя окупит.

Третья задача — считывать показания счетчика компьютером: может быть полезно как часть перспективного «умного дома», а возможно со временем и для автоматизации процесса оплаты за электричество.
Подключается счетчик в разрыв силового фазного провода. Для питания самого счетчика он подключается также и к нулю — тут уже провод может быть тонким, потребление счетчика менее 2Вт. Подключение слаботочных проводов к контактам в верхней части счетчика опционально. Доступ ко всем клеммным болтам прикрывают крышечки, пронизываемые ушками для опломбирования.

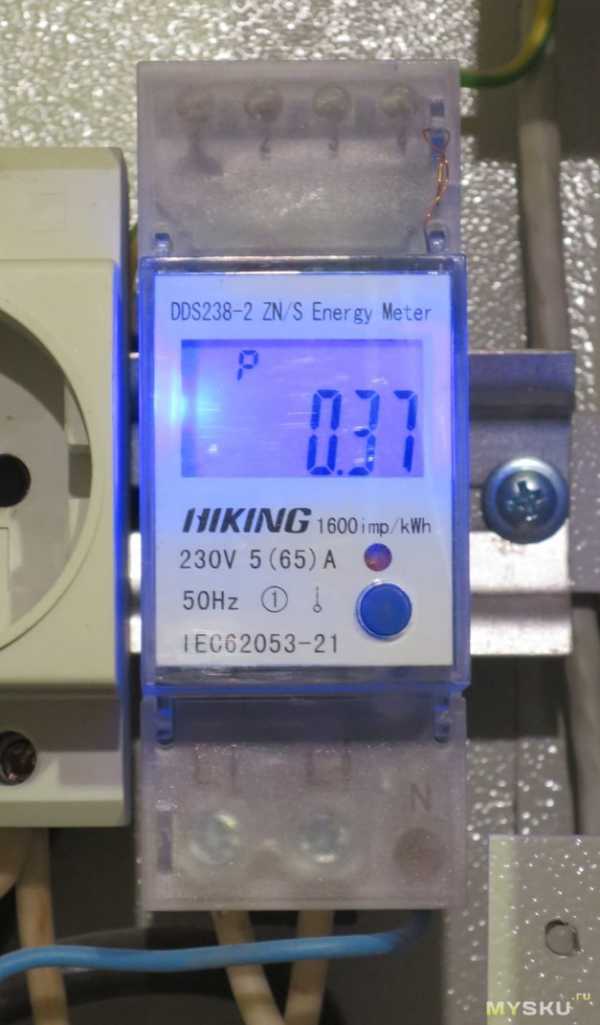

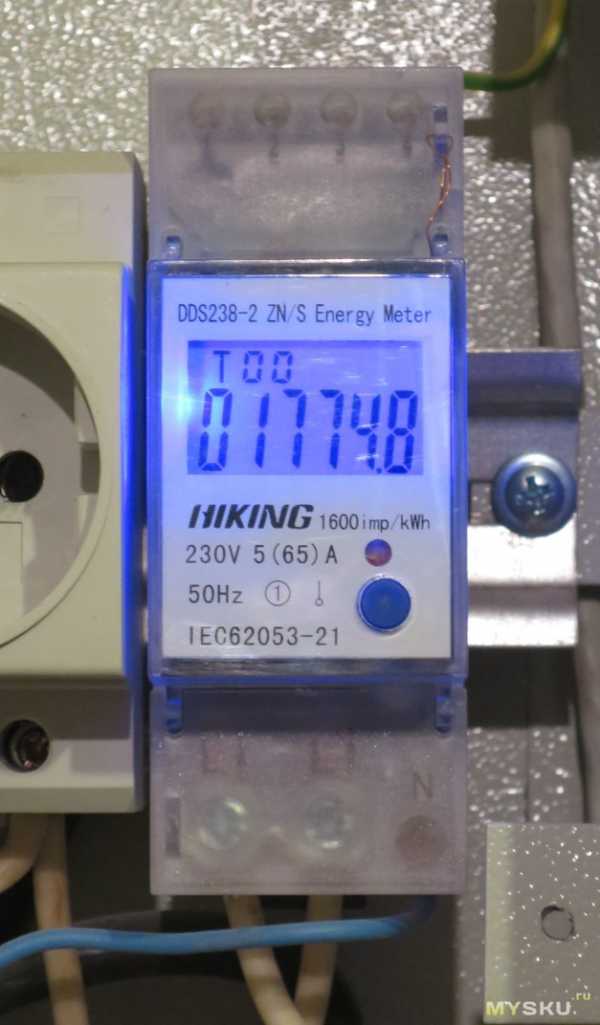

В работе счетчик удобен и прост. В качестве органа управления имеется одна-единственная кнопка. При ее нажатии экран подсвечивается синим светодиодом и на экране появляются показания. При повторных нажатиях показания циклически меняются:

отданная энергия (id)

потребленная энергия (too)

потребляемый ток (i)

напряжение (u)

потребляемая мощность (p)

коэффициент мощности (pf)

частота (f)

Если нажатия прекратить, то подсветка гаснет, а на экране показания начинают циклически меняться уже без нажатий. Красный светодиод периодически вспыхивает.

Не смотрите, что фотографиях ток с напряжением не совпадают с мощностью, фото делались не мгновенно, а стиральная машина то запускалась, то останавливалась.

Для связи с компьютером был куплен адаптер rs485. Вот такой:

aliexpress.com/item/Free-Shipping-USB-to-RS485-485-Converter-Adapter-Support-Win7-XP-Vista-Linux-Mac-OS-WinCE5/1810081462.html

Сейчас по ссылке он не продается, но на али их полно и стоят копейки.

Вот он, с потрохами:

Пришел быстро, заработал сразу, программа нашла порт и связалась со счетчиком.

слева отмечаем что запрашиваем, справа получаем ответ.

Протокол обмена открытый, так что со временем можно будет запрограммировать под это дело контроллер, который будет опрашивать не только электросчетчик, но и счетчики воды.

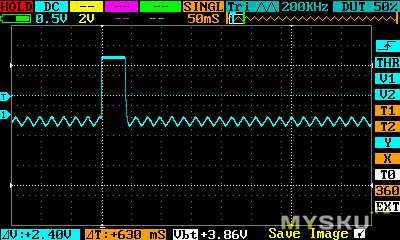

Специально для обзора протестировал импульсный выход.
На нем нет напряжения, более того — он гальванически развязан с силовой цепью. Во всяком случае так утверждается в инструкции к счетчику. Для снятия импульсов подключил к клеммам счетчика батарейку и смотрел напряжение осциллографом. Вот что получилось:

Синус — это наводка не щупы, не обращайте внимания, смотрите на импульс.

Как видим, импульс счетчик исправно выдает. Импульсы с электросчетчика я снимать не собираюсь, а вот со счетчиков воды буду. Идея такова: уходя из дома, нажатием большой красной кнопки ставить квартиру на охрану. Кроме всего прочего (камеры наблюдения, отключение некоторых электроцепей) контроллер будет следить за поступлением импульсов со счетчиков воды. Если пришел — перекрываем кранами с электроприводом стояки с водой. Так можно отследить протечку буквально с первых литров, а не тогда, когда уже весь пол залит и сработали датчики. Ну да я отвлекся.

Так вот, о счетчике: изготовлен он хорошо: качество литья отличное, контакты мощные, сборка производит приятное впечатление. У этой модели существуют варианты только с импульсным выходом, они обойдутся долларов на 10 дешевле. Есть и многотарифные варианты, но когда дошло дело до покупки, выяснилось, что китайцы не спешат рассказать как прошить устройство под свои тарифы. Продавец предложил сообщить ему режим смены тарифов, он все запрограммирует и пришлет. Я решил купить пока однотарифный, а там посмотрим. Тем более, что основной пока тоже однотарифный.

Переходим к выводам:
Полюсы:
1) он работает как заявлено, безглючно, не греется и не жужжит.
2) полупрозрачный корпус позволяет удовлетворить любопытство не куроча девайс
3) очень компактный — 35 мм на дин-рейке, это с таким-то набором функций.

Минусы:
1) не ясен вопрос с легализацией в России — покупка в основном для себя
2) верхняя крышечка клеммных винтов в отсутствии пломбы не держится в закрытом состоянии — пришлось продеть в ушко проволочку.
3) синяя подсветка — не люблю синие светодиоды

Что хочется сказать напоследок: Хорошая вещь для любителей помастерить и поразбираться. Если просто поставить в щит и забыть — то брать смысла нет.

mysku.ru

Как выбрать счетчик электроэнергии и ваттметр — советы на Яндекс.Маркете

Для учета потребляемой электроэнергии устанавливаются измерительные приборы — счетчики и ваттметры. Они находят применение в бытовых, коммерческих и промышленных электросетях и подбираются под специфику эксплуатации. Чтобы купить подходящий прибор, важно разобраться в его основных параметрах.



Счетчик электроэнергии предназначен для суммарного учета расходуемой электроэнергии за длительный промежуток времени. Он является обязательным элементом электрической системы, так как по его данным определяют расход электроэнергии за расчетный период для осуществления оплаты. Счетчик устанавливается до разводки электросети любого объекта: квартиры, частного дома и т.д. На крупных предприятиях с разветвленной электросетью часто устанавливают прибор отдельно на каждый участок. Монтаж в зависимости от конструкции может осуществляться на панель с помощью винтов либо более удобным и современным способом — на DIN-рейку.

Ваттметр служит для моментального замера потребляемой электроэнергии отдельной цепи. Часто используется для тестирования электросети, например, когда надо определить суммарную нагрузку всех электропотребителей. Бытовые ваттметры подключаются к розетке и имеют розетку для присоединения электроприбора. Дисплей показывает значение потребляемой энергии в режиме реального времени. У многих моделей есть возможность указать стоимость кВт/ч по действующему тарифу и показывать результаты измерений в денежном эквиваленте. Для профессионального использования инженеры и электрики приобретают приборы с токоизмерительными контактами. Это так называемые токоизмерительные клещи, которые позволяют проводить измерения без разрыва цепи. Они работают по принципу одновиткового трансформатора, и в них используется разъемный магнитопровод, который и позволяет осуществлять бесконтактное измерение. Используются такие приборы электриками при диагностике проводки.

Индукционный счетчик имеет механическое устройство, которое состоит из катушек напряжения и тока, а также металлического диска. От катушек исходит магнитное поле, за счет чего диск вращается и приводит в движение ролики с цифровой шкалой, показывающей расход электроэнергии. К преимуществам индукционных электросчетчиков относят простую конструкцию, высокую надежность и долгий срок службы. Однако механика не отличается точностью — возможны отклонения измерений порядка 2%.

Электронный счетчик работает на полупроводниках, к которым ток идет напрямую. Расход электроэнергии определяется очень точно, полученные значения выводятся на электронное табло. Электросчетчики способны учитывать расход по нескольким тарифам, а самые современные модели имеют ряд дополнительных опций: формирование графика нагрузки, управление тарифными переходами, запоминание максимальных мощностей за определенный период, запись и сохранение данных за конкретный промежуток времени. Это важно для коммерческих и промышленных сетей, на которые оказывается большая нагрузка. Однако у электронного счетчика есть свои недостатки — высокая цена и меньший срок службы по сравнению с механическим прибором. Иногда в новые дома ТСЖ рекомендуют устанавливать электросчетчики с возможностью передачи данных через силовые цепи или радиосвязь для единого управления работой всех устройств.

Однотарифные устройства предназначены для использования в обычных электросетях, где нет разграничения по тарифам оплаты электроэнергии в зависимости от временного интервала. Многотарифные приборы устанавливаются на объектах, для которых такое разделение предусмотрено. Двухтарифные модели считают электроэнергию, потребляемую в дневное и ночное время, отдельно. Поскольку ночью стоимость ниже, это позволяет значительно экономить и в производственной сфере, где можно наладить работу станков в ночную смену, и в быту, если запустить цикл стирки или включить нагрев бойлера ночью. Трехтарифные счетчики программируют дополнительно на измерение расхода электроэнергии в пиковой и полупиковой зоне — учитываются временные интервалы, когда тариф достигает максимального и минимального значения. Применение таких приборов позволяет серьезно экономить, оптимизируя затраты на оплату счетов за электроэнергию.

Счетчики для однофазной электросети рассчитаны на напряжение в 220 – 230 В и подключаются к двум проводам. Применяются в квартирах, частных домах, на дачах. Иногда однофазные модели используют и в трехфазных сетях при условии, что на каждую фазу приходится по одному прибору — рабочее напряжение при этом составляет 220 В. Для трехфазных сетей лучше использовать счетчик, который рассчитан на напряжение в 380 В и работу с большой нагрузкой. Такие устройства находят применение на заводах, коммерческих предприятиях, а также в общих щитовых многоквартирных домов.

В электросчетчиках обычно указывается две цифры — номинальный и максимальный ток нагрузки. Первое значение определяет нагрузку при нормальной работе системы и может составлять, к примеру, 5 А. Второе число показывает, до какого значения тока при превышении нагрузки счетчик будет выдавать точные результаты. В квартирах и частных домах максимальный ток нагрузки, как правило, не превышает 50 – 60 А. В цепях коммерческих и промышленных объектов, где наблюдается большая нагрузка на сеть, устанавливаются счетчики с максимальным током от 100 А.

Стоит отметить, что в промышленных сетях с серьезной нагрузкой на сеть поставщик электроэнергии вправе обязать потребителя установить прибор для учета не только активной, но и реактивной нагрузки. По тарифу придется оплачивать 8% зарезервированной реактивной нагрузки от общей потребляемой электроэнергии. Чтобы не устанавливать на предприятии два счетчика, лучше приобрести один, фиксирующий оба параметра.

Сейчас к установке допускаются счетчики с классом точности не ниже 2, поэтому устаревшие устройства учета электроэнергии, у которых класс точности составляет 2,5, обязательно должны быть заменены. Современные электронные счетчики имеют 1 класс точности (погрешность 1% в соответствии с ГОСТ 6570-96). Изделия 1 и 2 класса допускаются для применения в быту — квартирах, частных домах, дачах, гаражах. Для учета реактивных нагрузок рекомендуется счетчик 2 класса точности.

Кстати, для промышленных объектов следует использовать приборы повышенной точности класса 0,5s. Их устанавливают при суммарной потребляемой мощности свыше 670 кВт и напряжении свыше 110 кВ. Такие устройства способны также проводить часовые замеры потребляемой энергии с возможностью хранения данных в течение нескольких месяцев.

Справочная статья, основанная на экспертном мнении автора.

market.yandex.ru

Продукция | ABB (АББ) | Счетчики электроэнергии

АББ — лидер в области технологий для электроэнергетики и автоматизации. Технологии, созданные Группой, позволяют промышленным предприятиям и энергетическим компаниям повышать свою производительность, снижая негативное воздействие на окружающую среду. АББ поставляет на Российский рынок всю низковольтную электротехнику — от предохранителей до комплектных распределительных устройств, от стандартных электродвигателей до регулируемых приводов.

Современное оборудование производится на заводах АББ в Германии, Швеции, Финляндии, Франции, Италии, Испании и других странах Европы по самым передовым технологиям.

Номенклатура поставляемой электротехнической продукции содержит десятки тысяч наименований и постоянно расширяется и обновляется. АББ — одна из крупнейших в мире технологических компаний, офисы и производство АББ находятся более чем в 100 странах мира.

Все счетчики компании АББ сертифицированы на соответствие международным требованиям МЭК/IEC 61268 и МЭК/IEC 61036. Это наилучшая гарантия качества из всех, которые могут быть. Именно поэтому вы всегда можете доверять точности счетчиков электроэнергии AББ.

Счетчики прошли испытания в России и соответствуют нормативным документам ГОСТ 30207 и ГОСТ 51522. Они зарегистрированы в Государственном реестре средств измерений и допущены к применению в Российской Федерации.

Существуют три линейки продукции: DELTAsingle, ODIN и DELTAplus. В совокупности, благодаря возможностям интеллектуального программирования, они представляют сотни вариантов для различных областей применения.

Счетчики Delta и ODIN — самые малогабаритные счетчики электроэнергии и могут быть установлены в любой электрошкаф. Благодаря этому, а также своим техническим характеристикам: трехфазное и однофазное исполнение, нагрузка в прямом включении до 80А, счетчики компании АББ в первую очередь применяются для установки в современных квартирах, офисах и коттеджах. На предприятиях они используются как для коммерческого так и для технического учета.

ODINsingle

ODINsingle представляет собой компактный однофазный счетчик. Счетчик предназначен для монтажа на DIN-рейку, и пригоден для установки в распределительных щитах и небольших боксах. Счетчик поставляется в двух исполнениях: базовая версия, а также версия с импульсным выходом и дополнительным обнуляемым регистром.

DELTAsingle

Счетчик DELTAsingle устанавливают в однофазных сетях. Счетчик предназначен для монтажа на ДИН-рейку в распределительных щитах и небольших боксах. Счетчик ведет измерение активной энергии. Прибор работает в широком температурном диапазоне, что обеспечивает счетчику множество областей применения.

ODIN

Счетчик ODIN является основным счетчиком, который устанавливают в трехфазных 4-х проводных сетях. Счетчик предназначен для монтажа на ДИН-рейку в распределительных щитах и небольших боксах. Счетчик поставляется в двух исполнениях для прямого подключения и для подключения через трансформаторы. Оба исполнения предназначены для измерения активной энергии. Изделие не требует программирования, за исключением случаев настройки коэффициента трансформации, что обеспечивает счетчику множество областей применения.

DELTAplus

Счетчик DELTAplus применяется в трехфазных и однофазных сетях. Счетчик предназначен для монтажа на DIN-рейку в распределительных щитах и небольших боксах. Счетчик предназначен для измерения активной, либо активной и реактивной энергии. Прибор может работать в широком диапазоне напряжения и температуры, что обеспечивает счетчику множество областей применения.

DELTAmax

Счетчик DELTAmax представляет собой современный 3-фазный счетчик, который ведет четырехквадрантные измерения энергии. Счетчик предназначен для монтажа на DIN-рейку в распределительных щитах и небольших боксах. Счетчик измеряет активную, либо активную и реактивную энергию. Прибор способен работать в широком диапазоне напряжения и температуры, что обеспечивает счетчику множество областей применения.

Коммуникационные адаптеры

Адаптер последовательной связи (SCA) обеспечивает последовательную передачу данных между электросчетчиками и системой автоматического снятия показаний электросчетчика (AMR).

Электросчетчик имеет оптический интерфейс для дистанционного считывания результатов измерений и идентификации, используя протокол M-bus. Адаптеры преобразуют оптические сигналы в электрические для различных выбранных каналов (витая пара и т.д.) и протоколов (LONtalk, M-bus (Meter bus), TCP/IP и т.д.).

Электронные каталоги

www.ep.ru

Счетчик IEK Star.

Компактный счетчик электрической энергии STAR на электромонтажную панель.

Новый многотарифный счетчик электроэнергии появился в ассортименте Группы компаний IEK.

Это устройство предназначено для учета электроэнергии в трехфазных сетях, и будет незаменимо в сфере ЖКХ и при строительстве новых жилых объектов.

Группа компаний IEK выпускает новинки оборудования регулярно, и каждая новая модель превосходит предыдущую по техническим характеристикам.

Новые счетчики выпускаются в России, на производстве, расположенном в Тульской области.

При разработке нового продукта специалисты компании IEK учитывают требования, которые предъявляются к электрооборудованию.

И разрабатывают модели, которые будут пользоваться спросом, как среди профессионалов, так и среди розничных покупателей.

Счетчик IEK Star

Новые счетчики серии STAR 304/1 – трехфазные, многотарифные, выпускаются в компактном корпусе, предназначенном для установки на электромонтажную панель.

Новые счетчики обладают целым рядом преимуществ, которые выгодно отличают серию STAR от ассортимента других производителей.

Помимо того, что счетчики производятся в России, а значит, адаптированы к работе в наших условиях, для специалистов большое значение будет иметь возможность бесплатно скачать необходимое программное обеспечение на официальном сайте Группы компаний IEK.

Интервал между проверками работы новой серии составляет 16 лет.

Также широк температурный диапазон эксплуатации STAR 304/1.

Производителем гарантируется стабильная работа при условиях от — 40 С и до +70 С.

Новые счетчики STAR защищены от импульсных перенапряжений, воздействия магнитных полей.

Надежное крепление проводов при помощи специальных зажимов помогает предотвратить потерю мощности.

Данные хранятся внутри устройства в течение трех месяцев.

Также есть несколько опций, которые пока не являются главными, при выборе счетчика, но их польза очевидна.

Это возможность формирования таблицы формата EXEL, с отчетом за период работы простым нажатием кнопки.

Электронная пломба сохраняет и фиксирует данные обо всех действиях, производимых со счетчиками.

А также наличие интерфейса для считывания данных.

nonano.ru
