Кондиционер наружный – сравнительный обзор и советы по выбору

Наружный блок кондиционера: установка и эксплуатация

Речь в этой статье пойдет про блок наружный. Внутренний блок кондиционера, как известно, располагается в помещении. Он является второй составляющей сплит-системы.

Принцип работы такого устройства, как наружный блок кондиционера, построен на поглощении тепла при испарении и выделении его при конденсации. Система, как правило, начинена фреоном. При работе агрегата на охлаждение жидкость начинает циркулировать по внутреннему блоку, после чего происходит ее испарение, а затем осаждение в наружной части.

Для обогревания помещения происходит испарение хладагента во внешнем модуле, и он оседает как конденсат внутри.

При помощи компрессора происходит переход теплоносителя из одного состояния в другое посредством создания разницы в давлении в аппарате. При этом системой электроэнергии переносится в три раза больше. Чем же в этом случае оснащаются кондиционеры? Наружные блоки сплит-систем дополняются внутренней конструкцией.

Конструктивные особенности наружного блока кондиционера

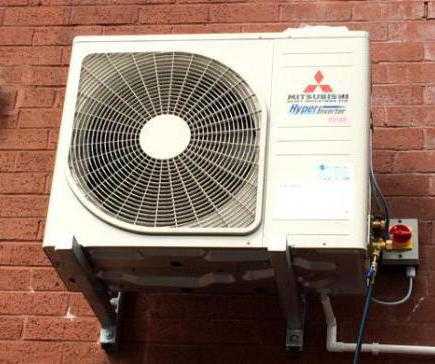

Для примера возьмем кондиционеры сплит, наружный блок которых состоит их нескольких деталей:

• Компрессор. В его функцию входит сжатие фреона и поддержание его движения по холодильному контуру. В основе компрессора могут быть поршень или спираль scroll-типа. Поршневые модели стоят не так дорого, но они обладают меньшей надежностью, в особенности при низких температурах наружного воздуха.
• Четырехходовый клапан, который монтируется в реверсивных моделях кондиционеров (режимы тепло и холод). В обогревающем режиме этим клапаном изменяется направление поступления фреона. При этом внутренний и наружный блоки как бы меняются своими функциями: внутренний блок обеспечивает обогревание, а наружный охлаждение.
• Управляющая плата. Эта деталь присутствует только в агрегатах инверторного типа. В других конфигурациях вся электроника размещена во внутреннем блоке, так как перепады температуры и влажности могут вывести из строя работу электронных составляющих.
• Вентилятор, который обеспечивает поступление воздушного потока, обдувающего конденсатор. В моделях дешевого сегмента он обладает одной скоростью вращения. Такой агрегат работает стабильно в едином диапазоне температур, поступающих снаружи. В дорогих моделях скорость вращения вентилятора рассчитана на широкий диапазон температур. Вентилятор, как правило, обладает 2—3 режимами скорости и плавностью их регуляции.
• Радиатор. Он обеспечивает охлаждение и конденсацию фреона. Продуваемый в конденсаторе воздушный поток подвергается нагреванию.
• Фильтр системы фреона. Деталь расположена перед входом компрессорного устройства и служит его защитой от медной крошки и иных мелких частиц, которые могут попасть в кондиционер при его монтаже. Если установка выполнена неквалифицированно, и в ходе работ в устройство попало излишнее количество грязи, то фильтр в этом случае окажется бессильным.
• Соединения на штуцерах. К ним подключены трубы из меди, которые служат соединениями наружного и внутреннего блоков.
• Быстросъемная крышка для защиты. Она закрывает соединения на штуцерах и клеммник. Последний используется для подключения электрических кабелей. В некоторых конфигурациях защитная крышка покрывает только клеммник, соединения на штуцерах при этом располагаются снаружи.

Установка сплит-системы

Ежегодно в в нашей стране приобретается множество бытовых настенных, потолочных и оконных сплит-систем. Крупные компании, помимо продаж агрегатов, предлагают услуги по их установке. Следует отметить, что у монтажа есть свои нюансы, несоблюдение которых приводит к сбою в работе агрегата.

Основные правила установки

Многие задаются вопросом о том, как установить наружный блок кондиционера правильно.

• Первый, главный момент. Наружный блок сплит-системы должен быть монтирован в наружной части жилища, которая обеспечит доступ к радиатору охлаждения открытого воздуха. Это означает, что если блок установлен на застекленном балконе, владелец кондиционера должен убедиться в том, что там есть окно. Оно обеспечит поступление воздуха во время работы агрегата. Если же устройство будет подвергаться охлаждению в закрытом пространстве, то это приведет к его перегреванию. Пока функционирует новый датчик температур, он будет оповещать об автоматическом отключении кондиционера до момента охлаждения наружного блока. При высокой температуре устройство сможет функционировать только на протяжении 5 минут, и ему потребуется полчаса, чтобы остыть в выключенном состоянии. Если температурный датчик выйдет из строя, то наружный блок просто перегреется и сгорит. Ремонт агрегата в этом случае обойдется недешево. Иногда даже выгодней купить новый кондиционер.
• Второй существенный момент. Для осуществления диагностики сплит-системы также существует необходимость заправки устройства хладагентом. Мастер при сервисном обслуживании должен иметь беспрепятственный доступ к клапанам, которые располагаются сбоку наружного блока (как правило, с левой стороны). Клапаны закрыты пластиковыми колпаками. Если дотянуться до клапанов будет невозможно, то вам придется вызывать профессионального альпиниста.
• Наружный блок кондиционера не должен работать шумно ночью. Максимально допустимый показатель составляет 32 дБ.
• Следует организовать оптимальный отвод конденсата, чтобы он не попадал на стены здания, козырек подъезда и прохожих.
• Обязательно берется в учет крепость стен. Стена должна выдержать груз в несколько десятков килограмм. Противопоказано крепление агрегата к стенам на основе газобетона, к внешней облицовке жилища и утеплительному слою.
• Кронштейнам с блоком должно быть обеспечено максимально надежное основание и крепление.
• Во избежание перегревания компрессорного устройства, минимальный показатель расстояния от стены до наружного блока должен составлять не менее 10 см. Ничего не должно препятствовать нормальному обдуванию.
• Категорически не допускается большое количество изгибов трубопровода из меди, так как заломы мешают полноценному перекачиванию фреона компрессором.
• Максимальный показатель длины трубопровода между модулями сплит-системы не должен быть выше длины, заданной производителем. В противном случае уровень эффективности работы заметно снижается.
• Не допускается прямое попадание солнечных лучей на заднюю часть агрегата. Поэтому не должно быть очень большого расстояния от наружной стены до внешнего блока.
• Желательно обеспечить защиту от проникновения влаги.

Соблюдение при монтаже всех существующих правил позволит функционировать агрегату продолжительное время без сбоев.

Выбор места размещения наружного блока

При стандартном монтаже наружный блок кондиционера закрепляется под окном немного ниже уровня подоконника или же сбоку от окна, при этом не затрагивая территории квартиры соседей.

Также существуют и не совсем общепринятые варианты расположения внешнего устройства. Если позволяют допустимая длина трассы и перепад высот, то установка осуществляется на крыше или же в чердачном помещении.

Многие осуществляют монтаж наружных блоков кондиционеров на фасадной части балкона или лоджии. Можно установить и внутри них при условии отсутствия застекления.

Те, кто проживает в частных домах или же на первом этаже, зачастую устанавливают агрегат под лоджией, тем самым оберегая его от неблагоприятных воздействий осадков и не нарушая внешний облик строения.

С особым интересом следует отнестись к монтажу внешнего блока в подвальном помещении. Такой проект возможен при увеличенных размерах трассы и перепаде высот. Если в подвале имеется отопление, то кондиционер обеспечит не только охлаждение, но и прогревание в морозные дни.

С этой целью совсем необязательно прибегать к установке зимнего комплекта на прибор или же приобретать систему с широким диапазоном температур, так как наружный блок кондиционера, установленный в подвальном помещении, не будет подвержен воздействию очень низких температур. Главное в этом случае — обеспечение нормальной циркуляции воздуха во избежание перегревание теплообменника.

Летом в подвале прохладно, поэтому здесь имеется свой полюс. При данном положении работа внешнего модуля будет обладать высоким показателем КПД, так как воздух в подвале холоднее уличного.

На что следует крепить наружный блок

При установке наружный блок кондиционера должен быть обязательно закреплен. Стандартная форма крепления предполагает использование кронштейнов, которые состоят из двух сварных планок. Производятся они, как правило, из обыкновенного профиля с разным сечением. Они оснащены двумя отверстиями для крепления самого кондиционера. Такие элементы могут выдержать большие нагрузки, превышающие вес среднего блока в несколько раз.

Кондиционеры, расположенные на подставках

Установка наружных блоков кондиционеров на крыше, полу или же земле предполагает использование специальных подставок под наружный блок агрегата. Они произведены из металла, который покрывается порошковым напылением. К поверхности подставки крепятся посредством приварных отверстий (фасадный крепеж на рамках). Они обладают раздвижными планками, подгоняемыми под любой размер агрегата. Обычно подставка может вынести больше 250 кг, что составляет вес очень большого кондиционера промышленного назначения.

Ремонтные работы

Как правило, поломка наружного блока вызвана выходом из строя механики прибора или же его электронной системы.

В первую группу можно включить неисправности холодильного модуля, а во вторую — сбои в работе платы управления и нарушения в электрической цепи.

Поломки механического характера

К ним можно отнести следующие неисправности:

• наружный блок кондиционера промерз;
• появились нехарактерный для работы шум и вибрация;
• обдувание теплообменника происходит в недостаточной мере;
• на платах появились масляные подтеки.

Есть и другие причины обмерзания наружного модуля, причем это происходит не только в зимний период, но и летом.

В системе может содержаться избыточное количество хладагента, воздуха или влаги. Возможно, оказались забитыми капиллярные трубки или же прибор нуждается в профилактической очистке (заменяются фильтры, промываются панели обоих блоков, удаляется грязный налет с вентилятора и теплообменника).

Зачастую встречается неправильная длина трубопровода из меди. Также может наблюдаться нехватка или повышенное содержание фреона.

Неполадки в электронике

Не менее серьезная проблема — сбой в работе платы управления. Обычно о нем сигнализируют специальные коды и лампы на светодиодах. Они установлены на корпусе внутреннего блока.

При сгорании платы может начать дымиться наружный блок. Хотя такое явление, как правило, говорит о перегорании электрического двигателя, компрессора или же вентилятора. Если же наружный блок дымит при обогревании в зимний период, то это может быть сигналом не возгорания, а размораживания теплообменника. В этом случае за дым может быть принят пар.

Вне зависимости от степени сложности поломки, нужно сразу отключить прибор от электропитания и обратиться в сервис по ремонту.

Модели наружных блоков

Модели наружных блоков представлены разными фирмами. В сегменте имеются устройства различных размеров и мощностей. Каждый агрегат обладает своими технологическими особенностями. Размер наружного блока кондиционера также может быть разным. Для примера рассмотрим две модели от разных фирм-производителей.

Модель Mitsubishi Electric MXZ-8B140VA

Наружный блок кондиционера Mitsubishi Electric MXZ-8B140VA произведен всемирно известной японской фирмой. Он предназначен для охлаждения и обогревания воздуха в помещениях, площадь которых составляет 140 кв. м. Это наружный модуль мультизональной системы кондиционера с регуляцией инверторного типа. Агрегат обладает высоким уровнем производительности.

Внутренние блоки в такой конфигурации работают в независимом друг от друга режиме, за исключением одновременного функционирования при охлаждении и обогреве.

Особенности системы

Наружный блок кондиционера Mitsubishi обладает:

• охлаждающим режимом;
• осушением;
• вентилированием воздуха;
• режимом на автоматической основе.

Наружный блок обладает современным элегантным дизайном.

Модуль может обслужить от 2 до 8 внутренних блоков различной конфигурации, которые составляют основу мультизональной сплит-системы.

Инверторная регуляция производительности служит гарантом быстрого выхода агрегата на нужный режим и последующего замедления скорости вращения компрессора. Это дает возможность экономить электроэнергию без ухудшения качества работы агрегата.

Аппарату присущ низкий уровень шума и вибрации. В нем использованы оптимизированные стабилизаторы, которые обеспечивают равномерное и плавное распределение воздушных масс. Это позволяет свести на нет соприкосновение воздуха с вентилятором, и, следовательно, добиться снижения шума при работе.

Кондиционер отличается высоким уровнем эффективности при работе в режиме охлаждения. Эта функция применима для особенных условий пользования. Например, для охлаждения помещения зимой.

Основным показателем агрегата является его высокий уровень энергоэффективности, достигаемый плавной регуляцией работы теплообменника.

Модель наружного блока от производителя Daikin

Наружный блок кондиционера Daikin зарекомендовал себя на рынке как качественное устройство.

Он отличается следующими показателями:

• Наружный модуль Daikin RXYQ-T обладает особой схемой управления температуры хладагента, что обеспечивает настройку VRV в индивидуальном порядке. Это обеспечивает максимальное удобство, а также повышает сезонную эффективность.
• Применение переменных показателей температуры хладагента дает возможность повысить сезонную эффективность до 28%.
• Высокий уровень комфорта, отсутствие холодных сквозняков при низкой температуре воздуха на выходе обеспечивается благодаря применению переменной температуры хладагента и технологии инвертора.
• Конфигурационное устройство VRV осуществляет точные настройки и ввод в эксплуатацию.
• Интегрированная схема в системе регуляции температуры в помещении обеспечивает поступление свежего воздуха. Также систему отличает очень простая установка, автоматическая заправка и тестирование.
• Наличие дисплея на наружном блоке позволяет получить информацию о возможных сбоях в работе агрегата, проверить его параметры и функциональность.
• Высокий показатель статичного давления дает возможность монтировать наружный блок в помещении.
• Широкий сегмент наружных агрегатов делает возможным подключение стильных блоков бытовой серии Daikin Emura, Nexura и др.
• Гибкость установки системы обеспечивается длиной трасс (максимальный показатель суммы до 1000 м).
• Перепад высот между внутренними модулями повышен до 30 м, что делает область применения агрегата более широким.
• Система вводится в эксплуатацию поэтапно.

fb.ru

Из чего состоит кондиционер? Устройство, схема и принцип работы кондиционера

Вернуться к полной версии

В основе работы любого кондиционера лежит свойство жидкостей поглощать тепло при испарении и выделять его при конденсации.

Перечень основных узлов и деталей, из которых состоит любой кондиционер:

• печатная плата управления и индикации
• датчики температуры (термисторы)

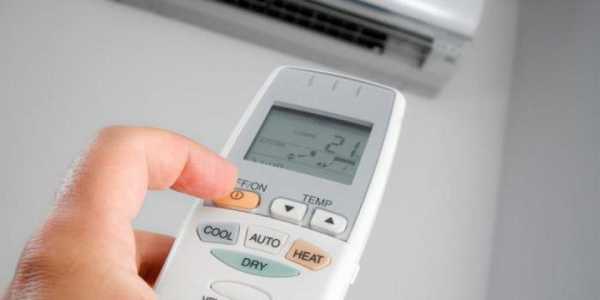

• пульт дистанционного управления
• фильтры
• электродвигатели и крыльчатки вентиляторов
• сервисные и 4-х-ходовые клапаны
• контакторы и реле
• термостаты
• конденсаторы

Внутренний блок кондиционера состоит из следующих узлов:

• Передняя панель — представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)
• Фильтр грубой очистки — представляет собой пластиковую электростатическую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.
• Испаритель — радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
• Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
• Индикаторная панель (дисплей) — на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.
• Фильтр тонкой очистки — бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.
• Вентилятор — электродвигатель с турбиной, обеспечивает обдув испарителя и имеет несколько скоростей вращения.
• Вертикальные жалюзи — служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях элитных кондиционеров.
• Поддон для конденсата — расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.
• Плата управления  — обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.
• Штуцерные соединения  — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Наружный блок кондиционера состоит из следующих узлов:

• Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру. Подробнее о компрессорах к кондиционерам можно ознакомиться в разделе Компрессоры.
• Четырехходовой клапан — устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.
• Плата управления — как правило, устанавливается только на инверторных, мульти-сплит-системах и кондиционерах кассетного или канального типа. В обычных сплит-системах всю электронику размещают только во внутреннем блоке.
• Вентилятор — создает поток воздуха, обдувающего конденсатор. В слбомощных моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса и мощности, рассчитанных на широкий температурный диапазон, а также во всех полупромышленных кондиционерах, вентилятор имеет 2 — 3 фиксированных скорости вращения или же плавную регулировку.
• Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.
• Фильтр фреоновой системы — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет.
• Штуцерные соединения — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.
• Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммный разъем, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммный разъем, а штуцерные соединения остаются снаружи.

Принцип работы

В основе работы любого кондиционера лежит свойство жидкостей поглощать тепло при испарении и выделять его при конденсации. Рассмотрим, как происходит этот процесс в сплит-системе:

Основными узлами любого кондиционера являются:

• Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру.
• Конденсатор — радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера — переход фреона из газообразной фазы в жидкую (конденсация).
• Испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение).
• ТРВ (терморегулирующий вентиль) — понижает давление фреона перед испарителем.
• Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Они используются для более интенсивного теплообмена с окружающим воздухом.

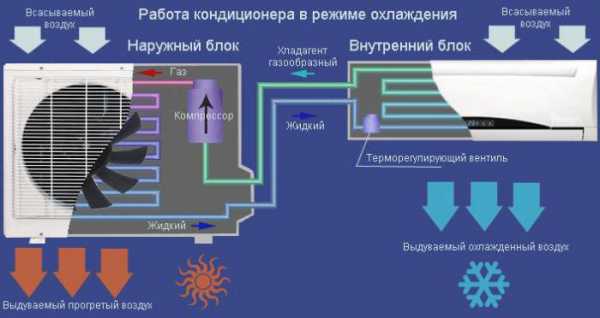

Компрессор, конденсатор, ТРВ и испаритель соединены медными трубами и образуют холодильный контур, внутри которого циркулирует смесь фреона и небольшого количества компрессорного масла. В процессе работы кондиционера происходит следующий процесс:

• В компрессор из испарителя поступает газообразный фреон под низким давлением в 3 — 5 атмосфер и температурой 10 — 20°С.
• Компрессор сжимает фреон до давления 15 — 25 атмосфер, в результате чего фреон нагревается до 70 — 90°С и поступает в конденсатор.
• Конденсатор обдувается воздухом, имеющим температуру ниже температуры фреона, в результате фреон остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. При этом воздух, проходящий через конденсатор, нагревается. На выходе из конденсатора фреон находится в жидком состоянии, под высоким давлением, температура фреона на 10 — 20°С выше температуры атмосферного воздуха.
• Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в бытовых кондиционерах выполняется в виде капилляра (длинной тонкой медной трубки, свитой в спираль). В результате прохождения через капилляр давление фреона понижается до 3 — 5 атмосфер и фреон остывает, часть фреона может при этом испариться.
• После ТРВ смесь жидкого и газообразного фреона с низким давлением и низкой температурой поступает в испаритель, который обдувается комнатным воздухом. В испарителе фреон полностью переходит в газообразное состояние, забирая у воздуха тепло, в результате воздух в комнате охлаждается. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.

Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя. В «теплых» кондиционерах в холодильный контур дополнительно устанавливается четырехходовой клапан (на схеме не показан), который позволяет изменить направление движения фреона, меняя испаритель и конденсатор местами. В этом случае внутренний блок кондиционера нагревает воздух, а наружный блок охлаждает его.

Отметим, что одна из наиболее серьезных проблем при работе кондиционера возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. Тогда на вход компрессора попадает жидкость, которая, в отличие от газа, несжимаема. В результате происходит гидроудар и компрессор выходит из строя. Причин, по которым фреон может не успевать испариться, может быть несколько. Самые распространенные — загрязненные фильтры (при этом ухудшается обдув испарителя и теплообмен) и работа кондиционера при низких температурах наружного воздуха (в этом случае в испаритель поступает переохлажденный фреон).

Решим любую задачу по ремонту и обслуживанию климатической техники в Москве и области.

Скидка при звонке с интернета — 5%. Назовите кодовое слово: «сервис».

+7 (495) 769-56-11

Есть вопросы? Наши специалисты знают ответы:

Смотрите далее:

www.service-climate.ru

Где установить кондиционер — выбираем место установки кондиционера + фото

Куда летом спрятаться от зноя, если жарко везде? Что уже говорить про наши квартиры, в которых невыносимо душно. В этом случае огромным подспорьем может стать приобретение кондиционера. Сразу же нужно определиться, где его установить. Возьмем в качестве примера 2-комнатную квартиру, так как советы, которые даются в этой статье вполне подойдут и для тех, кто живет в частном доме. Итак, где установить кондиционер?

Что влияет на выбор места?

Выбираем место для кондиционера

Все, конечно, зависит от того, какой конструкции сам кондиционер, ведь существует оконное оборудование, а есть и более современные сплит-системы. Если это оконный, то ломать голову долго не придется. Если оконный кондиционер, то необходимо решить, в каком окне – в окне спальни, а может, комнаты? Однако прежде чем ломать голову по этому поводу, важно знать, что оконные кондиционеры возможно установить только на окно с деревянной рамой. На металлопластиковых окнах подобный монтаж не предусмотрен. Впрочем, если вам сильно хочется, можно вмонтировать и в металлопласт. Только для этого придется заказывать новое окно, адаптированное под будущую установку оконного кондиционера. Подумайте, стоит ли это того?

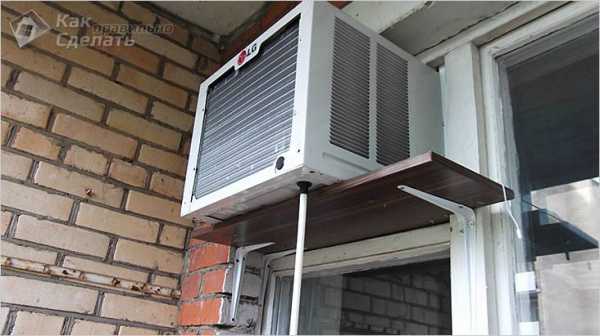

Оконный кондиционер

Вмуровать в стену тоже не выйдет, так как оконный моноблок должен «дышать» – обдуваться воздухом. Но даже если допустить, что вам все же удалось установить оконное чудо-техники, со временем вы можете об этом пожалеть. Дело в том, что при работе аппарат издает большие шумы. Так что в доме у вас будет прохладно, но шумно. Эдакий микроклимат, который можно назвать «прохладный шум». Следовательно, в качестве условной ситуации выберем сплит-систему.

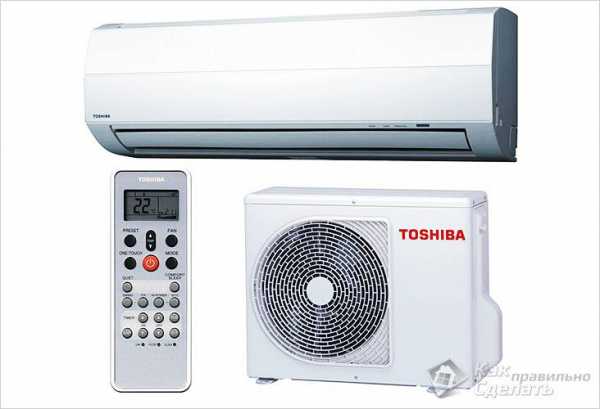

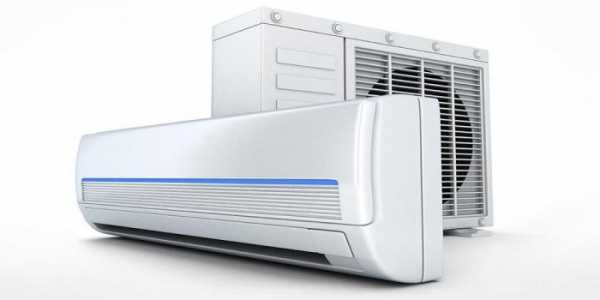

Сплит-система

Итак, вы стали счастливым обладателем кондиционера современного класса. Из чего состоит сплит-система? Из 2-х блоков: один внешний, а другой внутренний. Монтаж начинается с крепления внутреннего блока и в таком месте, где воздушные потоки не будут попадать на вас. Иначе вы рискуете слечь с ангиной или, чего доброго, с пневмонией со всеми вытекающими отсюда осложнениями. Все должно быть тщательно продумано и выполнено в соответствие с изложенными рекомендациями.

Критерии выбора места

Так размещать кондиционер нельзя

Место, где ваш внутренний блок будет установлен, должно быть самым подходящим. Где его можно установить? Например, в спальне.

Что касается этого хранилища покоя, то вам придется поломать голову, на какую стену его установить. Можно, конечно, повесить над головой – у изголовья. А можно на противоположную стену. Где лучше? И в том, и в другом случае, холодные потоки вам никакого вреда не принесут только в том случае, если кондиционер будет находиться не над самой кроватью. Если же другого подходящего места нет, то позаботьтесь о том, чтобы воздушный поток не попадал на вас.

Если вы решили установить кондиционер над головой, то приготовьтесь к тому, что у вас не получится полностью защитится от потоков холодного воздуха.

При правильном выборе места освежение в жаркую погоду будет гарантировано. И все же расслабляться не стоит – есть еще над чем подумать.

В такой спальне непросто найти подходящее для кондиционера место

Во-первых, мебель. Если спальня загружена громоздкой мебелью, это создает опасность запыления этого помещения. Дело в том, что при близком расположении блока, скажем, к шкафу, вездесущая пыль, которая на нем, при работе кондиционера может оказаться в ваших легких и, самое неприятное, в вашей постели, что неизменно создаст ощущение дискомфорта вместо ожидаемого удовольствия. Пожалуйста, запомните, расстояние до мебели должно быть не менее 70 см.

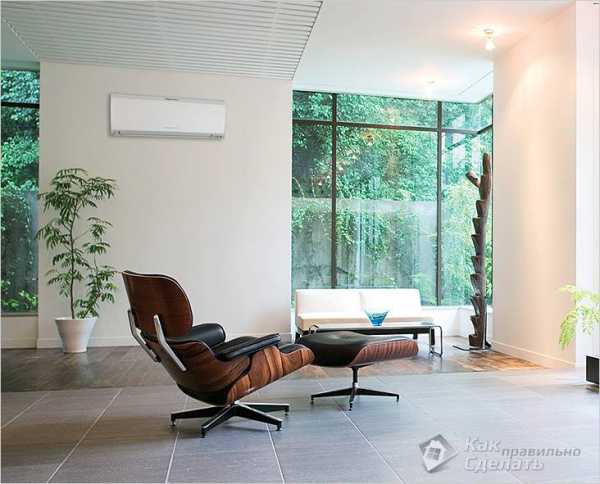

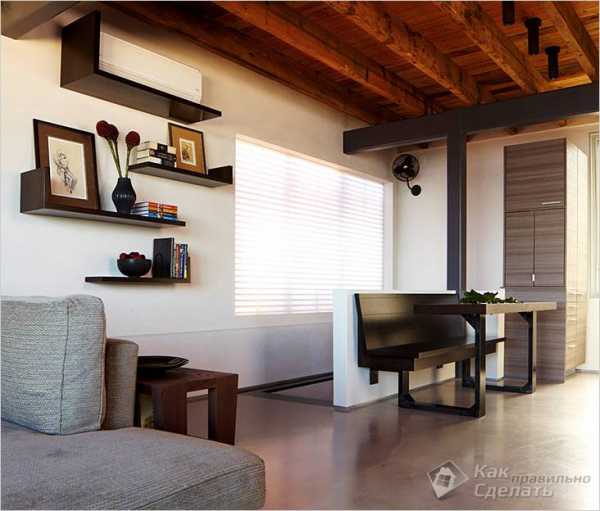

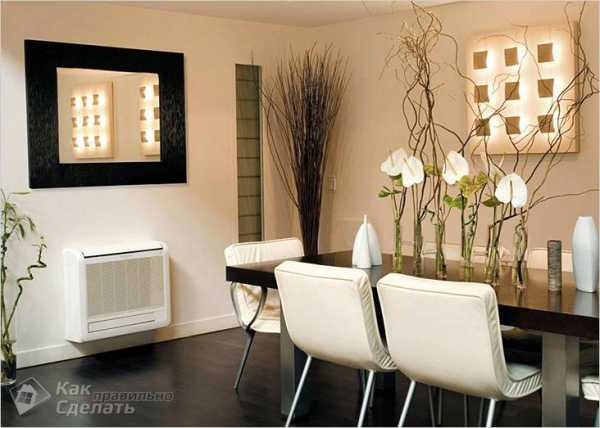

Кондиционер вписался в интерьер

Во-вторых, интерьер. Внутренний блок кондиционера должен красиво вписываться в общий интерьер. Поэтому не надо монтировать его напротив двери спальни или высоко под потолок. Это некрасиво. Расстояние от потолка должно быть 10–15 см.

Нельзя не сказать и про такой нюанс, как шторы, тюль и жалюзи. Некоторые люди каким-то образом умудряются задрапировать ими настенный аппарат кондиционера, что значительно препятствует перемещению холодных масс, исходящих от его жерла.

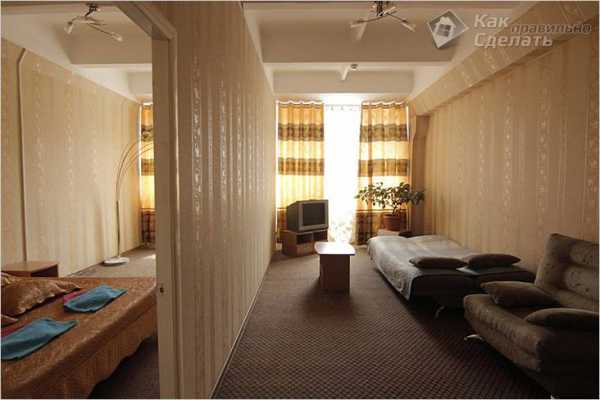

Один кондиционер на две комнаты

Теперь поговорим о второй комнате. Она ведь наравне со спальней тоже претендует на звание самой прохладной комнаты в квартире. Здесь движение по сравнению со спальней более активное. Понятно, что куда попало в комнате агрегат не притулишь. Как уже выше отмечалось, он должен красиво вписываться в общий интерьер и не обдувать каждого находящегося там своими холодными потоками.

Не стоит забывать и про коммуникации. Скорее всего, они будут наружными и спрятаны в кабель-канале. Помните, чем длиннее эти коммуникации, тем дороже вам обойдется монтаж кондиционера.

Слишком длинное связующее звено между внешним и внутренним блоком значительно снизит эффективность работы всего агрегата.

Да и представьте себе, как всю стену вашей комнаты перечеркивает белая полоса кабель-канала. Будет ли это красиво?

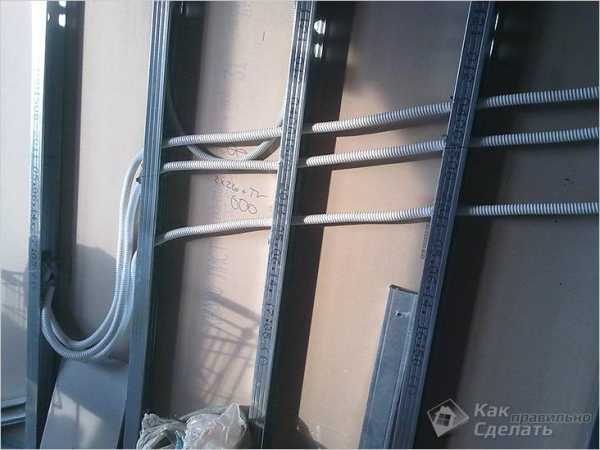

Все коммуникации в штробе

Получится немного дороже, но жилье будет смотреться более изящно, если сделать штробу и проложить в ней коммуникации. Если есть возможность, то лучше всего выполнить ввод коммуникаций в квартиру непосредственно возле внутреннего блока.

Крепим внешний блок

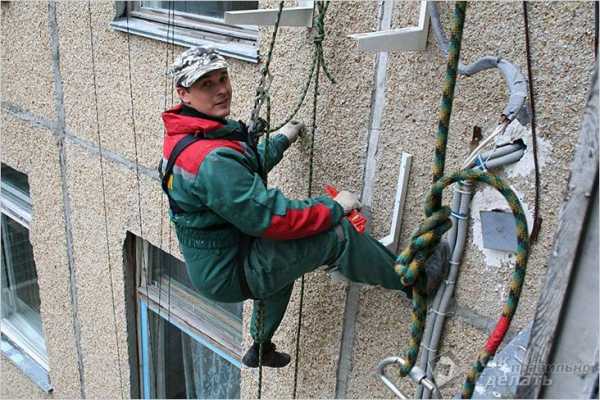

Установка на стене многоэтажного дома

Теперь логично перейдем к другой части сплит-системы – внешнему блоку. Вопросов здесь тоже может возникнуть немало. А вообще, где можно его закрепить?

Крепить аппарат на стене, сложенной из пустотелого кирпича, категорически запрещено.

Если его установить на голой стене 16-этажного дома, в то время как вы живете на десятом этаже, то готовьтесь выкладывать периодически немаленькую сумму, во-первых, при его установке, а во-вторых, во время профилактического техобслуживания. Идеальным местом для монтажа внешнего агрегата может быть, например, балкон или другое удобное место.

Кондиционер в застекленной лоджии

Категорически запрещается монтировать внешний блок на балконе в том случае, если он застеклен, и окна невозможно открыть широко. Это может создать препятствия для выхода тепла из агрегата со всеми вытекающими отсюда последствиями.

Внешний блок установлен очень низко

Нежелательно чтобы установка агрегата была выполнена на солнечной стороне. Прямые солнечные лучи нагреют прибор, эффективность его работы снизится, и он быстрее выйдет из строя. Агрегат лучше установить с подветренной стороны стены. При сильном ветре вывод тепла из комнаты будет затруднен, что приведет к сбоям в работе вентилятора. К сожалению, следовать этим рекомендациям могут далеко не все жители многоквартирных домов, так как окна их квартиры чаще всего выходят на одну сторону и именно она может оказаться солнечной.

Запрещена установка внешнего прибора и в таких местах:

1. Рядом с деревом.
2. Близко к земле.
3. Недалеко от газовых коммуникаций.

Во-первых, если внешняя часть кондиционера будет установлена рядом с кроной дерева, то теплообменник агрегата будет периодически засоряться листьями и прочим мусором, летящим при ветре с деревьев. К тому же ветки могут постоянно биться о корпус агрегата, что рано или поздно приведет к его поломке. Если другого места, где можно было бы установить внешний блок, не нашлось, придется, вопреки любви к живой природе, укоротить крону находящегося рядом дерева.

Во-вторых, если кондиционер закрепить на малой высоте, то он будет постоянно загрязняться не только самой землей, но и снегом. Если причины такого монтажа вызваны технической необходимостью, то можно приобрести или сделать самому специальную подставку.

В-третьих, кондиционер не стоит устанавливать возле газовой трубы. В случае утечки газа это может привести к взрыву.

Не каждый сосед согласится заткнуть себе уши

Надо учесть и такой нюанс – это отвод конденсата. Конечно, конденсат сам выводится на улицу. Нельзя допустить, чтобы вода попадала на стену. Во избежание подобного намокания монтируется система канализации, которая, в принципе, ненамного увеличит по цене проект монтажа оборудования.

Нельзя не сказать и о том, что может возникнуть вопрос и этического плана. Внешний прибор при работе издает шум, что создаст некоторые неудобства для людей, живущих по соседству. Вам не избежать неприятностей, если он будет монотонно гудеть над окном ваших соседей. Неприятности могут возникнуть и в том случае, если конденсат из трубки будет регулярно капать на головы прохожих.

Благодаря кондиционеру в вашей квартире будут благоприятные условия для всей семьи, но важно помнить, что комфортный микроклимат в жаркую погоду создают не только предназначенные для этого приборы, но и уважительные отношения с людьми, живущими по соседству с вами.

Своими впечатлениями, пожеланиями и знаниями, основанными на личным опыте, вы можете поделиться, оставив комментарий в конце статьи.

Также рекомендуем вам ознакомиться с дополнительным материалом. Прочитайте статьи:

Видео

В этом видео рассказывается о том, где вешать кондиционер в комнате:

В этом видео рассказывается о том, очищает ли воздух кондиционер и где его можно установить:

Фото

Монтаж VRV системы в квартире

Монтаж и установка кондиционера

Подключение и настройка внутреннего блока

Установка внутреннего блока возле окна

Внутренний блок замаскирован

Напольно-потолочный кондиционер

Мобильный кондиционер

kakpravilnosdelat.ru

Установка внешнего и внутреннего блоков кондиционера

После пробивки отверстия необходимо протянуть коммуникации, повесить внутренний и наружный блоки и соединить их.

Проводка коммуникаций

К коммуникациям относятся:

-межблочный кабель (трёхжильный или пятижильный)

-питающий кабель

-медные трубки

-дренажный (сливной) шланг

Итак, отмеряем необходимую длину меди, провода и дренажа.

Одеваем на медные трубки теплоизоляцию нужного размера, на концы трубок одеваем колпачки или заматываем изоляцией, к трубкам добавляем провод и дренаж, стягиваем стяжками и продеваем сквозь стену.

При этом, если трасса идёт не в штробе, а в коробе, то его нужно установить на этом этапе, до соединения трубок, так как это будет удобней.

Установка внутреннего блока.

В комплекте с кондиционером всегда прилагается, так называемая, монтажная рамка или пластина.

С помощью строительного уровня выравниваем рамку горизонтально (можно сделать невидимый глазу уклон около 3% в сторону стекания конденсата) и крепим её к стене.

Это можно сделать саморезами с дюбелями или дюбель-гвоздями, «бабочками» — главное чтобы было надёжно.

После этого соединяем медные трубки внутреннего блока с межблочными — это можно сделать с помощью вальцевания или методом пайки.

После соединяем дренаж и электрические провода.

Электрические соединения

Провода соединяем по номерам — чтобы они совпадали на внутреннем и внешнем блоках:

1 на внутреннем блоке к 1 на внешнем блоке

2 на внутреннем блоке к 2 на наружном блоке

и так далее.

Питающие провода подключаем к клеммам «L» и «N, или выходящей из него вилке.

Монтаж внешнего блока

Для того чтобы повесить внешний блок на стену необходимо приобрести специальные кронштейны, в комплекте они не идут.

Выбирать кронштейны следует по максимально допустимой массе и длине кронштейнов, закладывая двукратную перегрузку.

Для обычных 5-7-9 Btu/h используют кронштейны с максимальной нагрузкой до 60 кг.

Удлинённые кронштейны могут понадобиться, если, к примеру, снаружи стены проложен утеплитель, вентилируемый фасад.

Монтаж кронштейнов

-Измеряем ширину креплений внешнего блока

-Размечаем на необходимой ширине отверстия используя уровень

-Бурим отверстия под крепёж (стандартно-10 мм болты)

-Прикручиваем кронштейны к стене



Установка внешнего блока

-Закрепляем кондиционер верёвками

-Вывешиваем за окно и устанавливаем на кронштейны

-Устанавливаем антивибрационные резиновые прокладки

-Закрепляем кондиционер 8 мм болтами с гайками и гайками

-После этого вальцуем фреоновую трассу и соединяем с внешним блоком.

-Подключаем питание и межблочный кабель

Хочу обратить внимание, что питание подводится как к внутреннему блоку так и к внешнему. Обычно к внешнему блоку подводится питание у мощных кондиционеров от 18 Btu/h.

 На следующем этапе остаётся запустить фреон в систему и проверить работоспособность кондиционера.





masterxoloda.ru

Кондиционер: схема и принцип работы

Несмотря на то что кондиционеры есть почти в каждом доме, лишь немногие пользователи правильно представляют себе схему такого устройства и то, как оно работает, подключается. В данной статье постараемся развернуто раскрыть эту тему.

Общая схема работы кондиционера

Вся система построена на способности веществ поглощать тепло при испарении и выделять его при конденсации. Такая схема кондиционера и заложена в работу современной сплит-системы. Основным веществом внутри замкнутой системы устройства является фреон. Имея возможность изменять его агрегатное состояние путем изменения температуры и давления, мы сможем охлаждать радиатор и прогонять через него воздух с улицы.

Но для начала ознакомимся с основными элементами сплит-системы. Схема и принцип работы кондиционера предполагают использование двух блоков: наружного и внутреннего. Для чего они нужны?

Наружный блок

Данный блок устанавливается на улице и главным образом служит для охлаждения перегретого фреона ( воздух с улицы он не забирает, кондиционер служит для охлаждения воздуха в помещении. Для забора уличного воздуха используются вентустановки). Он состоит из следующих узлов:

• Вентилятор.
• Конденсатор. В этой части осуществляется охлаждение фреона и его конденсация. Воздух, который проходит через конденсатор, нагревается и отводится на улицу.
• Компрессор. Главный элемент кондиционера, который сжимает фреон и обеспечивает его циркуляцию по всему контуру.
• Блок управления. Обычно он используется в наружных блоках инверторных систем. В обычных кондиционерах вся электроника чаще всего находится во внутреннем блоке.

• 4-ходовой клапан. Применяется в моделях, которые могут работать на обогрев (большинство современных кондиционеров). Этот элемент при активации функции обогрева изменяет направление движения хладагента. В результате наружный и внутренний блоки меняются местами: внутренний работает на обогрев, наружный — на охлаждение.
• Различные штуцерные соединения, посредством которых происходит подключение медных труб между внутренним и наружным блоками.
• Фильтр хладагента. Устанавливается перед компрессором с целью защиты последнего от грязи, которая при монтаже может попасть в систему.

Внутренний блок

Он включает в себя элементы:

• Передняя панель, через которую внутрь поступает воздух. Она легко снимается, чтобы пользователь мог добраться до фильтров.
• Фильтр грубой очистки — это обычная пластиковая сетка, которая задерживает крупную пыль (например, шерсть животных, пух и т. д.). Эту сетку нужно чистить 1 раз в месяц.
• Система фильтров, состоящая из угольного, антибактериального, электростатического фильтров. В зависимости от модели кондиционера, некоторых фильтров может не быть вообще.

• Вентилятор для циркуляции чистого воздуха в помещении — холодного или подогретого.
• Испаритель. Представляет собой радиатор, куда попадает ледяной хладагент. Этот радиатор сильно охлаждается фреоном, и вентилятор прогоняет через него воздух, который вмиг становится холодным.
• Жалюзи регулировки направления потока воздуха.
• Индикаторная панель показывает, в каком режиме работает кондиционер.
• Плата управления. На ней находятся центральный процессор и блок электроники.
• Штуцерные соединения — к ним подключаются трубы соединения внутреннего и наружного блоков.

Схема кондиционера проста и логична, но некоторым пользователям непонятно, для чего нужно два блока? Ведь можно брать теплый воздух из помещения и прогонять его через кондиционер, охлаждая его. Но не все так просто: нельзя произвести холод, не производя тепло. А тепло нужно отвести наружу. Для этой цели идеально подходит двухблочная система. Есть также и другие системы, например одноблочные. Там тепло отводится наружу по специальному воздуховоду, выведенному за пределы квартиры.

Детализированная схема работы кондиционера

Теперь, когда вы знаете основные элементы, можно рассмотреть более подробно схему работы данной системы. Итак, при активации режима охлаждения с пульта управления в системе включается компрессор. Он нагнетает давление и гонит газ через радиатор. Пройдя радиатор (в наружном блоке), газ становится жидким и горячим (если помните, при конденсации он выделяет теплоту).

Теперь горячий жидкий фреон (который до радиатора был газом) поступает на терморегулирующий вентиль, где давление фреона понижается. В результате этого происходит испарение фреона, и на испаритель поступает газожидкостная холодная смесь (фреон становится холодным при испарении). Испаритель охлаждается, и вентилятор сдувает с него холод в помещение. Затем газообразный фреон снова попадает в конденсатор, и на этом этапе круг замыкается.

Эта принципиальная схема кондиционера справедлива для всех типов. Вне зависимости от модели, мощности и функционала системы все кондиционеры построены именно по такому принципу, включая автомобильные, промышленные и бытовые.

Подключение кондиционера

Схема установки кондиционера проста, а вот сама установка достаточно сложна. Произвести ее могут только специалисты, у которых есть соответствующее оборудование. Вся сложность заключается в монтаже наружного блока и закачке фреона внутрь. Также требуется проделать огромную дыру в стене, а если дом панельный, то сложность работ возрастает.

Что касается подключения к электросети, то достаточно просто подсоединить внутренний блок устройства к розетке, не более того. А вот схема подключения кондиционера по питанию — это документ, в котором отображено расположение различных компонентов и информация для сервисных центров. Он в большей степени интересует инженеров, которые занимаются ремонтом и подключением техники. В контексте этой статьи нельзя привести единую схему подключения кондиционера, так как она для различных моделей может быть разной.

Соединение блоков

После того как были установлены внешний и внутренний блоки кондиционера, их необходимо соединить между собой. Делается это с помощью медного четырехжильного кабеля. Жилы должны иметь сечение не менее 2,5 мм². Схема подключения кондиционера, которая идет вместе с самим устройством, является в некоторой степени инструкцией. Обычно соединительный кабель прокладывается вместе с фреоновой магистралью, хотя его можно проложить и в отдельной пластиковой коробке.

Подключение по выделенной линии

После соединения двух блоков между собой необходимо подключить внутренний блок к сети. Можно использовать ближайшую розетку, однако, учитывая довольно высокую мощность установки, специалисты рекомендуют выделять для нее отдельную линию питания, которая будет идти непосредственно до счетчика. Это позволит снять большую нагрузку с общей линии электросистемы квартиры. Прокладка кабеля до щитка может быть произведена по специальной штробной канавке или в пластиковом коробе. Не оставляйте провод открытым.

Щиток, в который будет заходить линия питания кондиционера (и общая линия электросистемы квартиры), должен быть заземлен. При этом питание кабеля должно быть подключено через автомат определенной мощности. Она рассчитывается по специальной формуле: мощность кондиционера, деленная на напряжение (220 или 230 В). К полученному значению нужно прибавить 30 % для запаса по мощности.

Подключение к общей системе электропитания квартиры

Подключение устройства к обычной розетке, которая принадлежит общей линии питания, возможно только в том случае, если ваш кондиционер не мощный и не создаст большую нагрузку на сеть. При потребляемой мощности кондиционера 1 кВт и менее его можно подключать к обычной розетке. Обычно такую мощность имеют модели, предназначенные для охлаждения 20 квадратных метров.

fb.ru

конкурент сплит-системе или апгрейд оконника?

В статье речь пойдет не о всех моноблочных кондиционерах, которые, по определению своему, не имеют наружных блоков, то есть являются кондиционерами без внешнего блока. Это широкий сегмент климатического оборудования (оконники, руфтопы, мобильные и стационарные моноблоки) как и все кондиционеры, служащий поддержанию микроклимата в помещении.

Достоинства стационарного моноблочного кондиционера

А достоинства у него есть:

• Отсутствие внешнего блока на стене здания.
• Для их монтажа не нужно получать разрешение на установку внешнего блока. Порой это не представляется возможным.
• Отсутствие фреоновых линий и необходимости вальцовки соединений. При некачественной вальцовке возможна утечка фреона. Исключается зависимость качества монтажа от квалификации монтажников.
• Простой монтаж, который практически невозможно испортить.
• Современный дизайн. Большой выбор цветов блока.
• Есть модели с притоком наружного воздуха. Приток стационарного моноблока оснащен системами фильтрации, рекуперации и подогрева наружного воздуха. Но объем подаваемого воздуха небольшой (до 30 м³/ч).

Плюсы и минусы монтажа

Монтаж настенного кондиционера без внешнего блока действительно простой и не требует высокой квалификации монтажников. Нужно по лекалу сделать отверстия в стене для крепления пластины кондиционера и прорезать наружу два отверстия диаметром 160 мм. Вставить в них два воздушных канала. Установить наружные решетки.

Каналы, лекала и решетки входят в комплектацию стационарного моноблока — кондиционера без наружного блока. Замечательна система установки решеток не требующая высотных работ. Решетки просто сделаны гибкими. Они аккуратно просовываются наружу, а затем разгибаются, закрывая отверстие. Специальный тросик привязывается к корпусу кондиционера и фиксирует раскрытую решетку

Простой монтаж рекламируется как конкурентное преимущество, которое позволяет экономить деньги на монтажных работах. Простота — да, но экономия денег — нет!

В отремонтированных помещениях, чтобы не испортить интерьер, наружные отверстия прорезаются по технологии сухого алмазного бурения (сверло не охлаждается водой). Вода недопустима. Она обязательно испортит отделку. Стоимость двух таких отверстий (в зависимости от толщины и материала стены) чуть меньше по отношению к стоимости монтажа сплит-системы. Да и выполнить работы полностью чисто не получится. Пыль все равно попадет в помещение каким бы мощным ни был убирающий ее пылесос.

О герметичности настенного моноблока

Фреоновый контур кондиционера без внешнего блока отвакуумирован и заправлен на заводе. Контур запаян и герметичен, утечка фреона невозможна. Система не требует обслуживания. Это объявляется одним из преимуществ.

На самом деле утечка фреона все равно будет происходить. Фреон очень летуч. Выходит в любые микротрещины. И, если не было заводского дефекта, эти трещины образуются после нескольких лет службы.

Тогда кондиционер нужно дозаправить. Но вентилей для дозаправки не предусмотрено. В этом случае медные трубки разрезают и добавляют фреон в контур. Качество этой работы зависит от квалификации специалиста.

Экономия на техническом обслуживании

Утверждение, что стационарным моноблокам не требуется техническое обслуживание, неверно. Техническое обслуживание не заключается только в контроле количества фреона. Требуется почистить и проверить исправность теплообменников и вентиляторов. Прочистить дренажную систему. Проверить температурный режим, электрические соединения.

Система отвода конденсата (дренажная система)

Конденсат должен сливаться наружу через воздушную трубу кондиционера без внешнего блока. Часть конденсата испаряется. Та, что не испарилась, выливается через решетку наружу и может портить отделку стены. Значит процесс отвода дренажа нельзя считать решенным.

Здесь (как и у сплита) нужно продумать метод отвода дренажа и не нарушить отделку стены снаружи. Именно поэтому в комплекте кондиционера без внешнего блока находятся дренажные трубки, и в его конструкции предусмотрено отверстие для слива дренажа.

Бесшумность работы?

Шумовые характеристики настенных моноблоков— от 32 дБ до 42 дБ. Для блока, установленного внутри помещения, это шумно. Современные наружные блоки сплит-систем аналогичной мощности работают с такими акустическими параметрами. Но у сплитов эта часть выносится на улицу. Поэтому у кондиционеров без внешнего блока модельный ряд ограничивается мощностью охлаждения 3,5 кВт.

Шум от модели с более высокой мощностью охлаждения не позволил бы применять их в бытовых помещениях. Однако производитель заявляет, что изменяется конструкция кондиционера, появляются тихие модели.

Цена стационарных моноблоков

Сколько же стоит кондиционер без внешнего блока. Цена на оборудование пока высока.

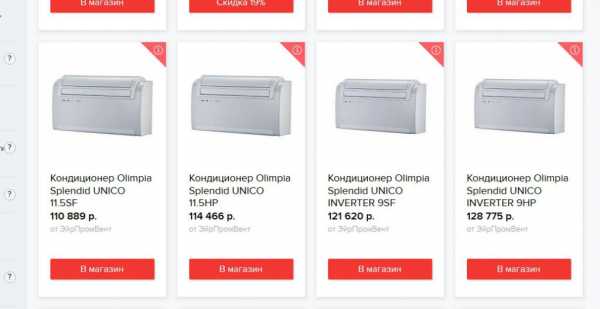

Вот примеры цен инверторных моделей:

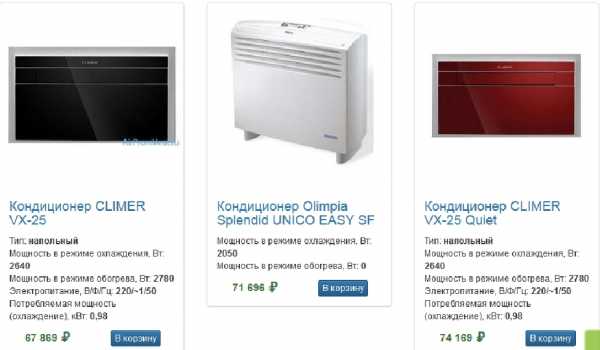

Моделей ON/OFF:

За эти деньги можно купить несколько очень хороших сплит-систем.

Получается, стационарный моноблок, часто уступая сплит-системам и другим типам кондиционеров по техническим характеристикам, является хорошим компромиссным вариантом в том случае, когда нет разрешения на установку наружного блока, невозможно его смонтировать или нет возможности пробросить труботрассу, чтобы установить другое оборудование.

fb.ru

Типы кондиционеров

Главная » Полезная информация » Типы кондиционеров

Кондиционер — устройство предназначенное для снижения температуры воздуха в помещении при жаре, или (реже) — повышении температуры воздуха в холодное время года в помещении.

В зависимости от области применения все кондиционеры принято делить на три группы:

В каждую группу входят кондиционеры различных типов. Их особенности и области применения приведены ниже.

Группа	Бытовые кондиционеры
Типы кондиционеров	Моноблочные: Оконные кондиционеры Мобильные (напольные) кондиционеры Сплит-системы: Сплит-системы настенного типа «Фиксированные» мульти сплит-системы настенного типа
Мощность охлажнедия	от 1,5 — 2 до 7 — 8 кВт
Область применения	Отдельные комнаты в квартирах, офисах и коттеджах, а также другие жилые и общественные помещения площадью от 10 до 100 кв.м.
Отличительные особенности	Производители бытовых кондиционеров основное внимание уделяют разработке привлекательного дизайна внутреннего блока кондиционера и снижению его уровня шума, а также добавлению максимального количества дополнительных функций, основной из которых является очистка воздуха. Ресурс кондиционеров составляет 7 — 10 лет, однако многие покупатели меняют их раньше из-за морального устаревания оборудования и появления моделей с новыми дополнительными функциями.

Виды кондиционеров

По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит-система состоит из трех или более блоков, то она называется «мульти сплит-система»:

• Моноблочные кондиционеры — состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.

• Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.

  Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.

  Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит-системам названия «кондиционер» и «сплит-система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».

• Мульти сплит-системы являются разновидностью сплит-систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков — обычно от 2 до 4 — 5 штук (каждый внутренний блок управляется индивидуальным пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит-систем на одну мульти сплит-систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5 — 2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит-системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.

  Мульти сплит-системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит-системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4 — 5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5 — 6 штук, то это уже промышленная мультизональная система.

Моноблочные кондиционеры

Оконные кондиционеры

Несколько лет назад это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров — от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие — имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами — невысокая цена (от 200 долларов) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Мобильные (напольные) кондиционеры

Мобильный или напольный кондиционер — единственный тип кондиционера, который любой пользователь может установить самостоятельно. Портативный мобильный кондиционер имеет небольшие колесики, что позволяет легко перемещать его из комнаты в комнату. Для установки мобильного кондиционера достаточно вывести гибкий воздуховод длиной 0,5 — 1,5 метра на улицу через форточку или отверстие в стене. Через этот воздуховод удаляется горячий воздух. Недостатками напольных кондиционеров являются повышенный шум от компрессора, ограниченная мощность (обычно не более 3 — 4 кВт) и высокая цена, сравнимая со стоимостью сплит-системы.

Помимо моноблочных мобильных кондиционеров существуют переносные мобильные сплит-системы, состоящие из двух блоков. При мощности свыше 3 — 4 кВт выводить горячий воздух через воздуховод технически сложно, поэтому к основному блоку мобильного кондиционера добавляется небольшой наружный блок с вентилятором. Наружный блок вывешивается за окном и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Установка таких мобильных сплит кондиционеров несколько сложнее, чем «классических» моноблочных систем.

Сплит-системы

Настенные кондиционеры (сплит-система)

Самый распространенный и наиболее доступный по цене (от 400 — 500 долларов) — настенный кондиционер или сплит-система настенного типа. Иногда его еще называют бытовой, домашний или комнатный кондиционер, поскольку в домах и квартирах чаще всего применяются именно они. Настенный кондиционер можно установить в любом небольшом помещении — офисе, квартире, магазине. Их мощность (2 — 7 кВт) позволяет охлаждать от 15 до 70 кв. м. Внутренний блок бытовых кондиционеров обычно устанавливают в верхней части стены, недалеко от окна, а наружный — под окном. Такое размещение позволяет сократить расстояние между блоками и длину межблочных коммуникаций, которая обычно не превышает 5 — 7 метров. Заметим, что бытовые настенные кондиционеры не могут подавать в помещение свежий воздух, для этого необходима отдельная система вентиляции.

Помимо бытовых настенных кондиционеров некоторые производители выпускают полупромышленные настенные кондиционеры, имеющие мощность от 4 до 10 кВт. Внешне они похожи на бытовые сплит-системы, однако по всем параметрам (ресурсу, надежности, максимальной длине трассы и другим) они являются полупромышленным оборудованием и, как правило, используются в помещениях специализированного назначения (серверные, компьютерные залы и т.п.).

Канальные кондиционеры

Канальные кондиционеры (канальные сплит-системы), которые иногда не совсем правильно называют центральными кондиционерами, устанавливаются за подвесным или подшивным потолком, который полностью скрывает внутренний блок кондиционера. Распределение охлажденного воздуха осуществляется по системе теплоизолированных воздуховодов, которые также размещаются в межпотолочном пространстве. Благодаря такой конструкции канальные кондиционеры могут охлаждать сразу несколько помещений. Типичная мощность кондиционеров канального типа составляет 12 — 25 кВт, что достаточно для охлаждения небольшого офиса, коттеджа или 4 — 5 комнатной квартиры. Особенностью канальных сплит-систем является возможность подачи свежего воздуха в объемах, необходимых для полноценной вентиляции кондиционируемых помещений.

Таким образом, использование одного кондиционера канального типа позволяет решить задачи как вентиляции, так и кондиционирования целого офиса, квартиры или коттеджа. Нужно только позаботиться о правильном расчете воздухообмена, подборе кондиционера по мощности охлаждения и статическому давлению, предусмотреть установку электрического или водяного калорифера для подогрева наружного воздуха в зимнее время.

Недостатком канального кондиционера является сложность раздельного регулирования температуры в разных помещениях. Для этих целей в воздуховоды необходимо устанавливать клапаны с электроприводами, а во все помещения, где требуется автономная регулировка температуры — термостаты. Если же во всех помещениях планируется поддерживать одинаковую температуру, то этот недостаток не является существенным.

Кассетные кондиционеры

Для установки кассетного кондиционера (кассетной сплит-системы), также как и для канального кондиционера, необходим подвесной потолок. Однако в отличие от канальных сплит-систем, кондиционеры кассетного типа распределяют охлажденный воздух через нижнюю часть блока. Нижняя часть кассетной сплит-системы имеет размер стандартной потолочной плитки — 600 × 600 мм, а при большой мощности вдвое больше — 1200 × 600 мм и закрывается декоративной решеткой с распределительными жалюзи. Основное достоинство кассетных кондиционеров — незаметность, поскольку видна только декоративная решетка. Еще одно его преимущество — равномерное распределение воздушного потока по четырем направлениям, что позволяет использовать всего один кондиционер кассетного типа для охлаждения большого помещения (при использовании настенных сплит-систем для достижения аналогичного эффекта пришлось бы использовать 2 — 3 кондиционера меньшей мощности).

Напольно-потолочные кондиционеры

Если в помещении нет подвесного потолка, то альтернативой кассетному кондиционеру может стать напольно-потолочный кондиционер или просто потолочный кондиционер. Эти кондиционеры отличаются небольшой глубиной — 18 — 25 сантиметров. Устанавливаются они, как следует из названия, либо внизу стены, либо на потолке. При этом поток воздуха в первом случае направляется вверх, во втором — горизонтально вдоль потолка. Такая конструкция позволяет равномернее распределять охлажденный воздух по помещению и избегать попадания прямого потока на людей. Существуют модели потолочных кондиционеров распределяющие охлажденный воздух сразу по четырем направлениям, причем сила потока регулируется отдельно по каждому из направлений. Такой кондиционер может успешно применяться для охлаждения помещений сложной формы, не имеющих подвесного потолка.

Колонные кондиционеры

Колонный кондиционер используется там, где требуется большая холодопроизводительность и нет жестких требований к дизайну помещения. Эти кондиционеры по габаритам напоминают холодильник, имеют большой вес и устанавливаются на полу. Колонные кондиционеры требуют сравнительно большой площади для своего размещения, поскольку создают сильный поток охлажденного воздуха, который не позволяют находиться в непосредственной близости от кондиционера.

Мультизональные VRV и VRF системы

Подобно сплит- и мульти сплит-системам, они состоят из внешних и внутренних блоков, однако благодаря техническим возможностям их все чаще относят к системам центрального кондиционирования.

VRV (Variable Refregerant Volume) — система с переменным расходом холодильного агента. В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок. Благодаря этому, система VRV более ровно поддерживает заданную температуру, без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем периодического включения и выключения.

В настоящее время подобные системы, помимо Daikin, производят также Mitsubishi Heavy, Sanyo, Toshiba, Mitsubishi Electric, Fujitsu и другие. Поскольку название VRV является зарегистрированной торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано название VRF (Variable Refrigerant Flow) — переменный поток хладагента — что по смыслу то же самое, что и VRV. Разница между VRF-системами разных производителей не очень значительна и определяется количеством подключаемых блоков, максимальной длиной трассы, удобством управления, надежностью и сроком службы. Важным достоинством систем этого типа является разнообразие внутренних блоков. Они могут быть настенными, кассетными, канальными, потолочными, напольными, что дает возможность эффективно охлаждать помещения любой планировки, не вторгаясь в существующие интерьеры. А неправдоподобно большие расстояния между внутренними и внешними блоками (до 100 метров) позволяют запрятать последние в любое малоприметное место, хоть на крышу расположенной неподалеку подсобки!

Нельзя не учесть, что такие системы на редкость долговечны и экономичны. Они рассчитаны на эксплуатацию в течение 20…25 лет, против 6…8 у бытовых сплит-систем, а по способности беречь электроэнергию им вообще нет равных.

Системы чиллер — фанкойл

Система чиллер-фанкойл (chiller—fancoil) отличается от всех остальных систем кондиционирования тем, что между наружным и внутренними блоками циркулирует не фреон, а вода (или незамерзающая жидкость). Охлаждает воду чиллер — специальная холодильная машина, предназначенная для охлаждения жидкости. Чиллер представляет собой обычный фреоновый кондиционер, через испаритель которого проходит не охлаждаемый воздух, а вода. Эта вода с помощью насосной станции поступает по системе теплоизолированных трубопроводов к фанкойлам. Фанкойл — это своего рода теплообменник с вентилятором, который устанавливается в помещении и обеспечивает приток свежего воздуха. При этом вентилятор подает воздух, а теплообменник нагревает его или охлаждает. Расстояние между чиллером и фанкойлом может достигать нескольких сотен метров, и в зависимости от него подбираются характеристики насосной станции. Количество фанкойлов в системе не ограниченно и зависит только от мощности чиллера. Для соединения чиллера с фанкойлами используются не дорогие медные фреоновые коммуникации, а обычные водопроводные трубы.

Необходимо отметить, что все фанкойлы в отдельных кондиционируемых помещениях управляются в индивидуальном порядке, могут быть включены/выключены в любое время, можно регулировать скорость и температуру подачи воздуха. Причем регулирование теплового режима в системе может осуществляться как изменением скорости теплопередачи в фанкойле, так и изменением температуры воды в самом чиллере.

Центральные кондиционеры

Центральные кондиционеры предназначены для комплексной очистки, предварительного нагрева и охлаждения уличного воздуха. Обработанный кондиционером воздух перегоняется через систему приточных воздуховодов и через воздухораспределительные решетки подается непосредственно к потребителю. Этот воздух нагревается в помещении, после чего он возвращается в центральный кондиционер через систему вытяжных решеток и воздуховодов. Для охлаждения воздуха центральный кондиционер использует воду, поступающую от чиллера (холодильной машины). Чаще всего центральный кондиционер используется совместно со схемой чиллер-фанкойл в больших зданиях, гостиницах, музеях, крупных государственных учреждениях.

Крышные кондиционеры

Крышной кондиционер (rooftop) представляет собой кондиционное оборудование, устанавливаемое на плоских кровлях (или, реже — на грунте), и является мощным и высокопроизводительным устройством, используемое для кондиционирования и вентиляции разнообразных помещений. Подача обработанного воздуха и забор рециркуляционного воздуха осуществляется через сеть воздуховодов, оснащаемых приточными и вытяжными решётками. Использование крышных кондиционеров позволяет полностью сохранить интерьеры помещений — из всего используемого оборудования видны только воздушные решетки. Благодаря моноблочной конструкции эти кондиционеры отличается простотой монтажа и обслуживания.

Шкафные кондиционеры

Шкафной кондиционер, как правило, используется в производственных, складских и других помещениях, где необходимо круглосуточно и ежедневно регулировать температуру и чистоту воздуха. Шкафные кондиционеры представляют собой законченные моноблоки, но иногда могут выпускаться и в двухблочных вариантах, с разделенными испарительной и конденсаторной (расположенной на чердаке, в подвале, или в техническом помещении) секциями. Двухблочные шкафные кондиционеры применяются в случае, когда, например, необходимо кондиционировать внутреннее помещение, удаленное от наружной стены. Основным пре-имуществом шкафных кондиционеров является простота монтажа и обслуживания. Основные компоненты кондиционера расположены во внутреннем блоке, доступ к которым обеспечивается с лицевой стороны кондиционера.

Прецизионные кондиционеры

Прецизионный кондиционер — оборудование (разновидность шкафных кондиционеров) для точного поддержания параметров воздуха (температура, влажность, подвижность воздуха). Данные кондиционеры оборудованы различными системами управления, и способны поддерживать в помещении очень точные параметры микроклимата. Прецизионные кондиционеры применяется в помещениях, где хранится высокоточное оборудование и материальные ценности, а также если необходимо обеспечить безотказную работу высокотехнологичного оборудования (в музеях, библиотеках, компьютерных центрах, телефонных станциях, фармацевтических лабораториях и т. п.).

tochkarosi22.ru
