Кондуктор для фрезера своими руками – Приспособления для фрезера по дереву, сделанные своими руками: упоры, шаблоны, направляющие шины

Приспособления для фрезера по дереву, сделанные своими руками: упоры, шаблоны, направляющие шины

Фрезер для аккуратной работы требует вспомогательных устройств, в то же время комплект аппарата при продаже включает ограниченный набор таких предметов.

Рынок дополнений к фрезерным устройствам простирается от транспортира до многочисленных насадок. Пользователь, которому этого недостаточно, может сделать подсобные приспособления самостоятельно.

Не забудь поделиться с друзьями!

Содержание статьи

Параллельный упор

Полезные приспособления для фрезера по дереву составляют довольно длинный список. Многие владельцы инструмента в состоянии сделать их из подручных материалов или, если это удобнее, попросту купить отдельно.

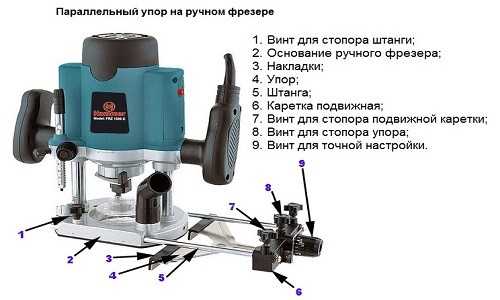

Одно из таких приспособлений – параллельный упор. Это компонент базового набора любого фрезера, и хозяину инструмента не придётся изготовлять упор самому. Нужен он для прямого следования фрезы вдоль поверхности базы, которой может служить ровный край детали или верстака.

Упор позволяет обрабатывать кромки и пазы, накрепко фиксируя деталь.

Состоит это полезное дополнение к фрезерному инструменту из следующих частей:

• входящие в выемки на фрезере штанги;
• винтовой крепёж, затягивающий их в нужной позиции;
• настроечный винт для мелкой регулировки расстояния оси фрезы от края;
• опорная часть, которая удерживает конструкцию на базе.

Чтобы привести упор для фрезера по дереву в готовность, надо, чтобы штанги заняли положение в выемках на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, настроечным винтом можно при необходимости сделать мелкую регулировку.

С небольшим добавлением параллельный упор позволяет делать, помимо прямых резов, и более сложные. Добавление это представляет собой деревянный брусок с одной ровной стороной. Другая сторона имеет угловатую или круглую выемку. Брусок вставляется между опорной частью и кромкой материала, имеющей изогнутую форму.

Брусок соприкасается с опорой своим ровным краем. Сторона, где выемка, находится в контакте с изогнутой базой. Манипулировать инструментом с таким приспособлением следует предельно внимательно, так как брусок вносит элемент неустойчивости.

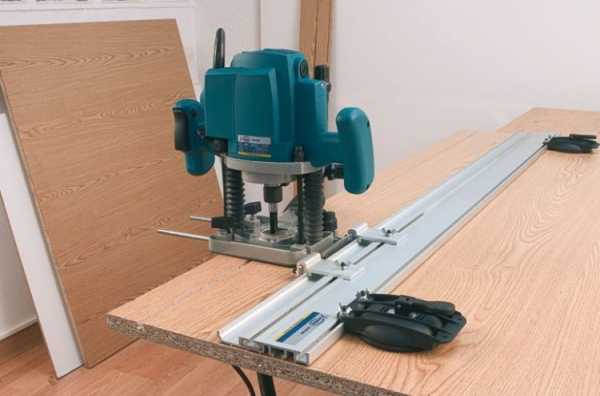

Направляющая шина

Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.

Обратите внимание! Закрепить шину на столешнице или материале можно струбцинами.

Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.

Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.

Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.

Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.

Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.

Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

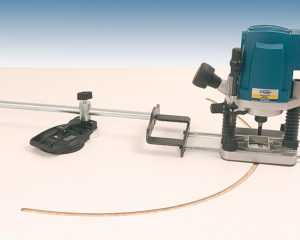

Циркуль

Этот вспомогательный инструмент предназначен для создания круглых и овальных вырезов. В схему базового циркуля входит штанга с штифтовым креплением на конце. Вставив крепление в дырку по центру круга, по которому делается паз, можно менять размер круга простым смещением штанги.

Обратите внимание! Удобство и надёжность конструкции повышает добавление второй штанги.

Существуют разные подсобные элементы, работающие на циркульном принципе. Они дают преимущество в создании разного радиуса круговых пазов. Обязательный компонент таких вспомогательных устройств – штифт с винтом для регулировки длины радиуса.

Если вырезается отверстие малого размера, циркульная конструкция должна быть приспособлена для крепления на основании фрезера. Штифт при обработке детали находится непосредственно под инструментом.

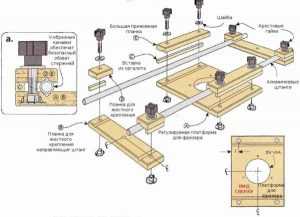

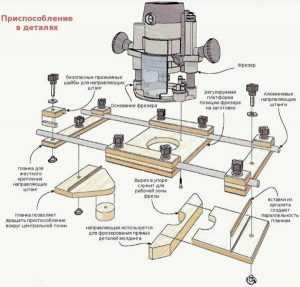

Фрезер по дереву, помимо круглых, способен вырезать и эллиптические отверстия. Приспособление для этого можно собрать своими руками из следующих частей:

• база с фиксацией на материале из винтов или присосок;
• перемещаемые на скрещивающихся направляющих башмаки – 2 шт.;
• штанги для монтажа – 2 шт.;
• кронштейн для соединения конструкции с инструментом.

Скрепляющий кронштейн благодаря предназначенным для этого пазам позволяет станине конструкции находиться в той же плоскости, что и основа фрезера. Резка круглых проёмов идёт с использованием одного башмака. Если отверстие нужно овальное – задействуются оба. Подобная вспомогательная конструкция даёт возможность выполнять отверстия точнее и быстрее других инструментов, таких как ленточная пила или лобзик.

Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением. Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной. На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы. С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины. При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

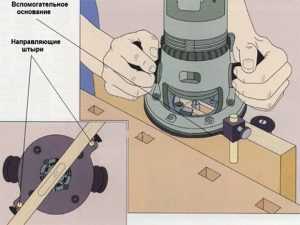

Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.

Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.

Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Тела вращения

В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.

Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.

Шипорезные приспособления

Такие приспособления обеспечивают создание соединений на основе шипов. Требующие высокой точности обработки материала подобные профили легко выполняются фрезером.

Используя ручной фрезер, мастер подводит его к материалу свободно. Следовательно, материал нуждается в надёжном креплении для безошибочной шипорезки.

Такие условия может создать простое устройство, сделанное из следующих деталей:

• жёстко фиксированные направляющие, нижние верхние и боковые;
• планка с одной степенью свободы, которая будет ограничивать выборку.

Параметры частей зависят от конкретного инструмента, под который будет собираться устройство. Порядок сборки следующий.

По краям фанерного основания устанавливаются равного размера вертикальные рёбра с вырезами по центру. К этим рёбрам крепятся рельсы, на которых станет двигаться инструмент. Для безопасности движения фрезера на рельсах они запираются ограничителями, которыми могут служить простые деревянные рейки.

К фанерной основе присоединяется подвижная часть – регулятор выборки края детали. Фиксатором может быть барашковый винт либо иное крепление на выбор мастера.

Независимо от производителя, ручной фрезер с добавлением такого сооружения способен легко обеспечить вырезание простого шипового профиля.

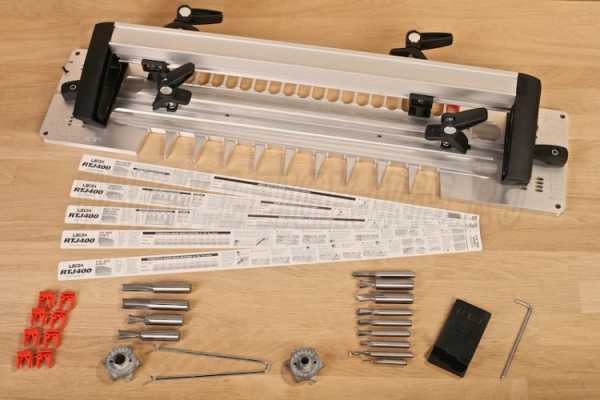

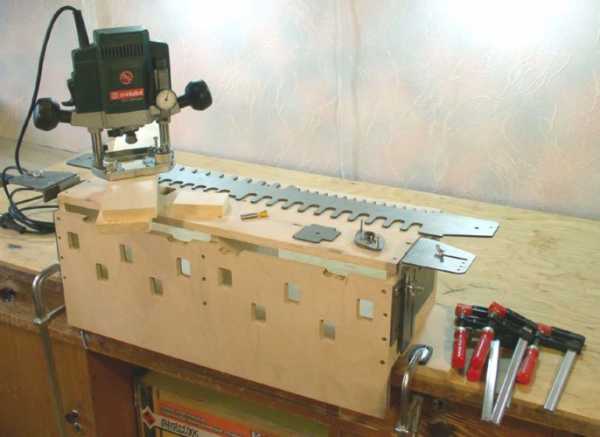

Ещё одно средство для производства шипов – кондуктор. Составляют его основание, упоры и подвижная часть в виде салазок. Приступают к его изготовлению и использованию уже опытные пользователи для очень мелкой и точной работы.

Скрытые возможности

Перечисленный кейс подсобных средств может показаться излишним, когда мастер выполняет фрезером только простейшие операции. Но если взглянуть на этот инструмент под углом его потенциальных возможностей, то перед пользователем возникает целый ряд направлений.

Те работы, которые мастер и не думал, что он может проводить, оказываются вполне доступны – стоит только соорудить несколько вспомогательных конструкций. Словно это не простой ручной фрезер, а координатный станок с ЧПУ.

drevogid.com

Какие приспособления для ручного фрезера по дереву своими руками

Фрезер для аккуратной работы требует вспомогательных устройств, в то же время комплект аппарата при продаже включает ограниченный набор таких предметов. Рынок дополнений к фрезерным устройствам простирается от транспортира до многочисленных насадок.

Пользователь, которому этого недостаточно, может сделать подсобные…

Как сделать полезные приспособления для работы на фрезере по дереву

Фрезер для аккуратной работы требует вспомогательных устройств, в то же время комплект аппарата при продаже включает ограниченный набор таких предметов.

Рынок дополнений к фрезерным устройствам простирается от транспортира до многочисленных насадок. Пользователь, которому этого недостаточно, может сделать подсобные приспособления самостоятельно.

Параллельный упор

Полезные приспособления для фрезера по дереву составляют довольно длинный список. Многие владельцы инструмента в состоянии сделать их из подручных материалов или, если это удобнее, попросту купить отдельно.

Одно из таких приспособлений – параллельный упор. Это компонент базового набора любого фрезера, и хозяину инструмента не придётся изготовлять упор самому. Нужен он для прямого следования фрезы вдоль поверхности базы, которой может служить ровный край детали или верстака.

Упор позволяет обрабатывать кромки и пазы, накрепко фиксируя деталь.

Состоит это полезное дополнение к фрезерному инструменту из следующих частей:

• входящие в выемки на фрезере штанги;
• винтовой крепёж, затягивающий их в нужной позиции;
• настроечный винт для мелкой регулировки расстояния оси фрезы от края;
• опорная часть, которая удерживает конструкцию на базе.

Чтобы привести упор для фрезера по дереву в готовность, надо, чтобы штанги заняли положение в выемках на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, настроечным винтом можно при необходимости сделать мелкую регулировку.

С небольшим добавлением параллельный упор позволяет делать, помимо прямых резов, и более сл

derevyannie-doma.com

стол, шипорезка, копировальная втулка, направляющие

Применение различных приспособлений для ручного фрезера значительно расширяет возможности данного агрегата, а также повышает комфортность и безопасность при работе с ним. В продаже существуют уже готовые модели устройств, предназначенных для использования в паре с фрезером, но, как правило, они стоят дорого. Поэтому многие мастера предпочитают сделать приспособления для данного агрегата своими руками.

Стол для ручного фрезера

Если закрепить ручной фрезер особым способом под столом, то получится универсальный столярный станок, позволяющий производить точную и быструю обработку длинных и коротких заготовок из дерева. Чтобы изготовить стол для фрезера своими руками, сначала нужно подготовить необходимые детали для сборки всей конструкции. На рисунке ниже показана карта раскроя, на которой расположены все детали будущего фрезерного стола. Вырезаются они с помощью циркулярки или форматно-раскроечного станка.

Приспособление можно изготовить из фанеры, ЛДСП или МДФ. На карте раскроя указана толщина материала 19 мм, но это не обязательное условие. Стол также можно собрать из плит толщиной 16 или 18 мм. Конечно же, для изготовления столешницы лучше использовать ламинированные или покрытые пластиком листовые материалы, которые будут позволять легко скользить заготовке по поверхности.

Также следует учесть, что данный самодельный столик предназначен для установки на козлы. Если вам нужен настольный вариант, то царги (5) нужно делать намного шире, чем 150 мм. Их ширина должна быть немного большей, чем высота аппарата, чтобы он мог разместиться под столешницей.

Если детали стола будут выпилены из фанеры или МДФ, то их торцы следует отшлифовать. Торцы деталей, изготовленных из ЛДСП, потребуется покрыть меламиновой кромкой, используя обыкновенный утюг.

Изготовление столешницы

Установка фрезера в стол может производиться как с использованием монтажной планки, так и без нее. Подготовка столешницы для прямого крепления к ней агрегата происходит следующим образом.

1. Поскольку основная плита имеет длину 900 мм, то ее центр будет находиться в 450 мм от края. Поставьте в этом месте точку и с помощью угольника проведите линию.
2. Отсоедините от подошвы аппарата накладку из пластика.
3. Найдите середину среза на накладке и проведите линию через центр подошвы, используя угольник.
4. Расположите накладку на центральную линию основной плиты так, чтобы с ней совпал центр подошвы, и отметьте карандашом центр будущего отверстия в столешнице.

5. Далее, следует сделать разметку под монтажные винты.

6. Просверлите отверстия, через которые агрегат будет крепиться к столу. Обязательно раззенкуйте их, чтобы шляпки винтов были немного углублены в столешницу.
7. Просверлите центральное отверстие диаметром 38 мм.
8. На следующем этапе следует сделать параллельный упор. С помощью электролобзика или фрезера проделайте полукруглые вырезы на передней стенке упора, а также на его основании.

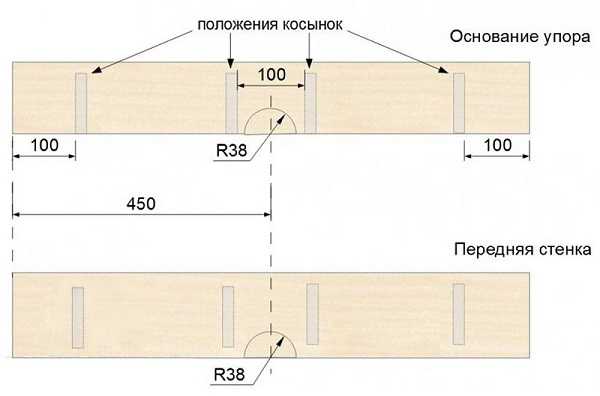

9. Прикрутите косынки к упорам. Ниже предоставлен чертеж, на котором указаны все отступы для размещения косынок.

10. К нижней части столешницы прикрутите соединительные планки.

11. Соберите фрезерный станок, используя схему, предоставленную ниже.


Крепление агрегата с помощью монтажной пластины

При установке аппарата на основную плиту ее толщина значительно уменьшает вылет фрезы. Поэтому для установки агрегата на толстые столешницы принято использовать более тонкие монтажные пластины из прочных материалов (стали, дюралюминия, поликарбоната, гетинакса или стеклотекстолита). Изготавливается пластина следующим образом.

1. Из листа, например, текстолита, вырежьте квадратную заготовку 300 х 300 мм.
2. Сверху пластины закрепите пластмассовую накладку, снятую с подошвы фрезера.
3. Подберите сверло, соответствующее диаметру крепежных винтов, и просверлите в пластине отверстия, используя пластиковую накладку в качестве шаблона.

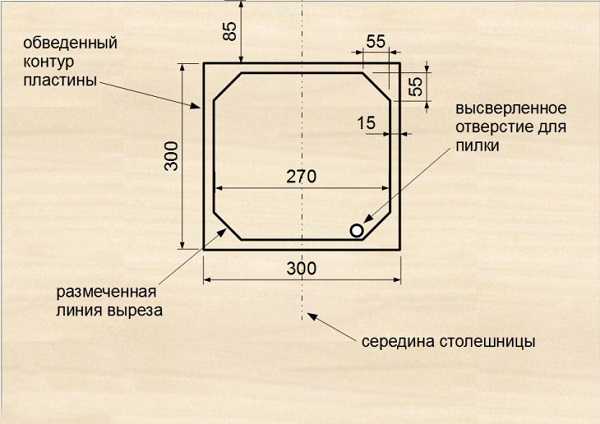

4. Уложите пластину на столешницу и обведите ее карандашом. После этого внутри полученного контура нарисуйте квадрат со срезанными углами, как показано на следующем рисунке.

5. Эту фигуру со скошенными углами необходимо вырезать лобзиком, предварительно просверлив в ней отверстие для входа пилы.

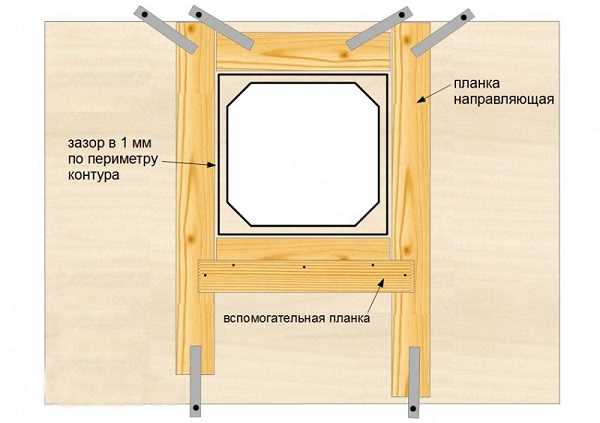

6. После вырезания внутренней части вокруг внешнего контура следует закрепить планки, используя струбцины. Они будут служить шаблоном для обкаточной фрезы. Толщина планок должна быть достаточной для того, чтобы при установке глубины обработки упорный подшипник фрезы находился в зоне кромки направляющих.

7. Для фрезеровки углубления закрепите в цанге агрегата обкаточную фрезу с верхним подшипником.

8. Установите глубину обработки. Она должна равняться толщине пластины, предназначенной для монтажа агрегата.
9. Профрезеруйте данный участок столешницы по установленному шаблону в несколько проходов.
10. Уложите пластину в проделанное углубление. Она должна быть заподлицо с поверхностью основной плиты. Если пластина немного выступает, то прибавьте еще немного глубины погружения с помощью микрометрического винта и сделайте повторный проход фрезой.
11. По углам выборки разметьте и просверлите отверстия для крепежа пластины.

12. Уложите монтажную пластину в подготовленное посадочное место и, придерживая ее, переверните столешницу. После чего просверлите в пластине отверстия под крепеж. Чтобы спрятать шляпки болтов, прозенкуйте отверстия на лицевой стороне накладки.
13. Также все отверстия с обратной стороны столешницы, предназначенные для закрепления пластины, следует расширить под посадку самоконтрящихся гаек сверлом с диаметром 11 мм. Гайки нужно посадить в полученные отверстия на эпоксидный клей (для выравнивания можно вкрутить в них болты).

Усовершенствование упора

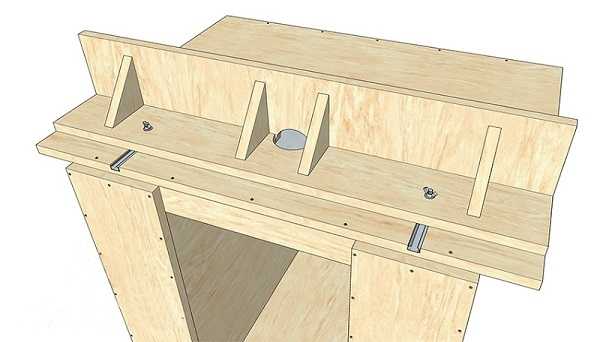

Параллельный упор можно доработать, чтобы настройка фрезерного стола происходила более удобно и быстро: для этого нужно врезать в столешницу С-образные направляющие. Профиль может быть из алюминия. Для врезки используется прямая пазовая фреза. Профиль укладывается в подготовленный паз и прикручивается шурупами.

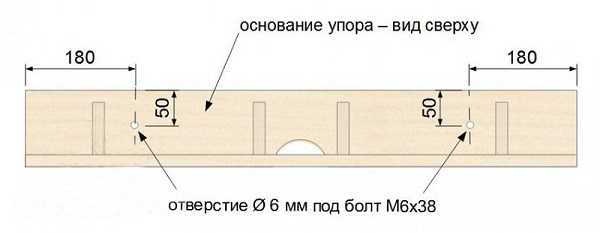

Далее, следует подобрать болты с шестигранной шляпкой такого размера, чтобы она могла входить в С-образный профиль и не проворачиваться в нем. Просверлите 2 отверстия в основании параллельного упора, соответствующие диаметру болта.

Также следует врезать С-образный профиль и в переднюю планку упора для закрепления на ней различных прижимов и защитных кожухов.

Прикручивается упор к столешнице с помощью гаек-барашков.

На задней стороне упора можно сделать камеру для подключения пылесоса. Для этого достаточно вырезать из фанеры квадрат, просверлить в нем отверстие под патрубок пылесоса и прикрутить получившуюся крышку к косынкам.

Также к упору можно добавить предохранительный щиток, изготовленный из МДФ или ЛДСП и небольшого прямоугольника из оргстекла. Для выборки пазов можно использовать лобзик либо фрезер с установленной пазовой фрезой.

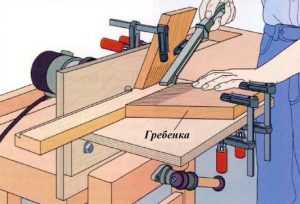

Чтобы была возможность обрабатывать мелкие детали, необходимо изготовить фиксаторы и прижимы из фанеры или МДФ.

Прижим-гребенка изготавливается на циркулярке с шагом между пропилами 2 мм.

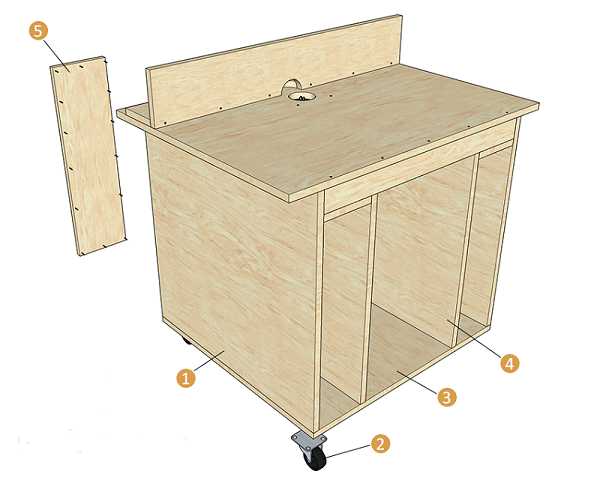

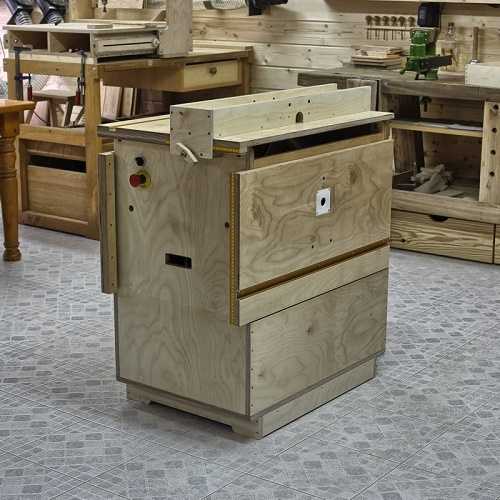

При желании, можно изготовить фрезерный стол с ящиками для инструмента.

Изготовление основания стола

Если требуется из ручного фрезера сделать стационарный станок, то без изготовления прочного основания не обойтись. Ниже приведена карта раскроя с нанесенными на ней деталями, которые потребуются для сборки основания стола. Размеры деталей потребуется подкорректировать, если использовать листовой материал другой толщины.

Все детали стола для ручного фрезера собираются с помощью конфирматов. Для удобства передвижения стола к его днищу можно прикрепить ролики. Если немного расширить данный стол и прикрепить в свободной его части дисковую ручную пилу, то получится универсальный стол для фрезера и циркулярки.

Чтобы станок занимал меньше места, его можно сделать по принципу стола-книжки с опускающимися с обеих сторон столешницами.



Самодельные приспособления для фрезера

Для расширения функциональных возможностей данного агрегата в продаже имеются достаточно дорогостоящие приспособления. Но владельцы фрезеров в целях экономии средств стараются изготавливать различные приспособы своими руками, которые работают не хуже заводских.

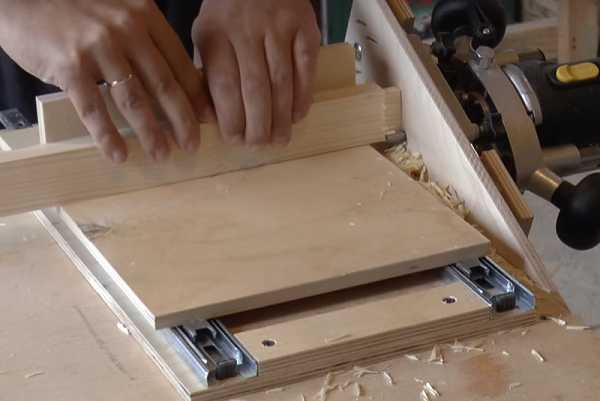

Шипорезка

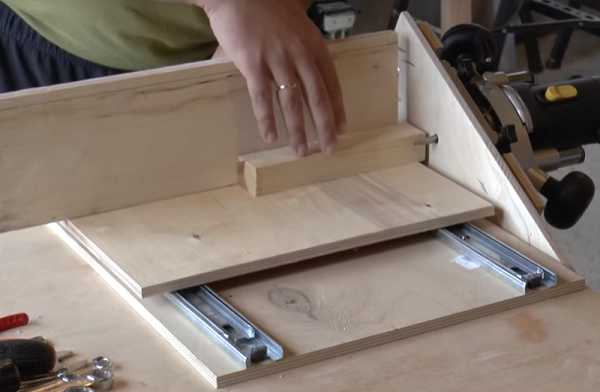

Простая шипорезка для фрезера изготавливается из двух кусков фанеры и пары мебельных телескопических направляющих. Фрезер устанавливается на площадке, имеющей отверстие для инструмента. Площадка крепится к верстаку под углом (для более удобного позиционирования оснастки по высоте), как показано на фото ниже.

Итак, шипорезное приспособление изготавливается в следующем порядке.

1. Вырежьте из фанеры 2 площадки одинаковых размеров. Размер приспособы может быть любой.
2. Расположите по краям первой площадки две телескопических направляющих параллельно друг другу и прикрутите их шурупами.

3. Для более точного позиционирования направляющих можно между ними прикрутить две одинаковые по длине планки.

4. Следует выдвинуть ответные планки и подложить под них вторую площадку вровень с первой. Поставьте карандашом на второй площадке точки сквозь планку, после чего проведите через них линию.
5. Выньте из направляющих ответные планки, нажав на пластмассовые “усики”, расположенные на их обратной стороне.
6. Уложите на площадку с разметкой ответные планки так, чтобы линия проходила через центр отверстий для крепежа, и прикрутите их шурупами.

7. Аккуратно совместите 2 направляющих и задвиньте их (вы должны услышать щелчок). Если вы вставите деталь с перекосом, то сломаете телескопы, и из них высыпятся шарики.

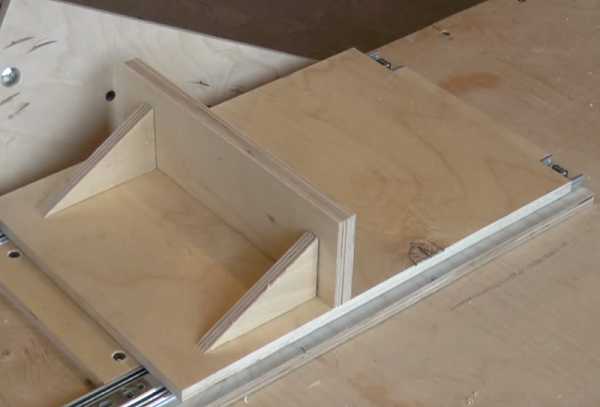

8. Между вертикальным упором с агрегатом и подвижным столиком необходимо выдержать определенное расстояние. Делается это для того, чтобы при опускании фрезы она не задевала площадку стола. Поскольку в данном случае максимальный вылет фрезы будет около 25 мм, то можно временно проложить между столиком и упором планку такой же ширины, то есть 25 мм. Планка позволит разместить конструкцию параллельно вертикальному упору
   .
9. На следующем этапе, придерживая приспособу, просверлите 2 отверстия под шканты. Они позволят быстро позиционировать шипорезку на верстаке. Когда отверстия будут готовы, вставьте в них пару шкантов. Теперь можно убрать планку, проложенную между упором и приспособлением.

10. Теперь, когда подвижный столик закреплен, на верхней его площадке необходимо установить вертикальный упор, как показано на следующем рисунке. Для жесткости упор подпирается двумя косынками.

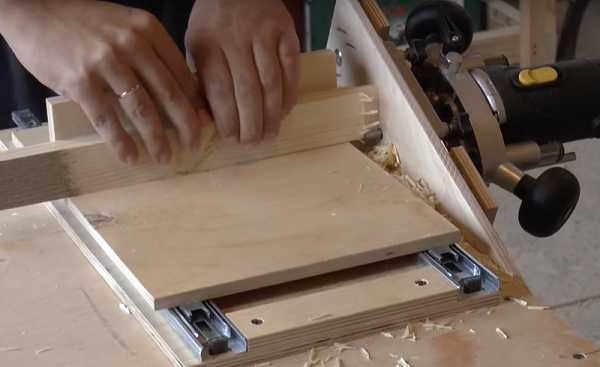

11. Когда все элементы шипорезки будут закреплены, можно приступить к испытаниям. Положите заготовку на столик приспособления и прижмите ее к упору. Установите необходимую высоту фрезы, включите агрегат и профрезеруйте заготовку.

12. После первого прохода переверните заготовку на 180 градусов и повторите обработку.

13. Поверните заготовку на 90 градусов, поставив ее на кромку, и снова повторите операцию.

14. Поверните деталь на 180 градусов и проведите окончательную обработку шипа.


В результате у вас получится ровный и качественный шип.

Меняя высоту фрезы относительно площадки шипорезки, можно получать шипы различной толщины.

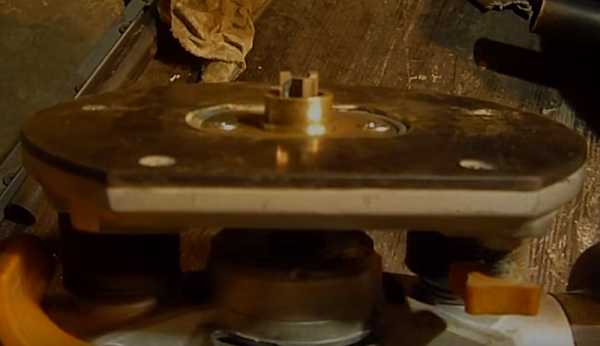

Копировальная втулка

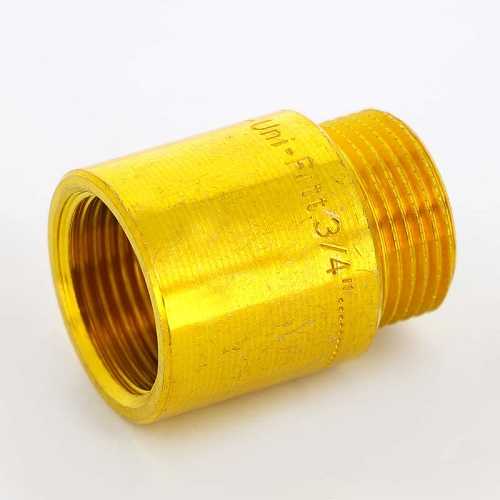

Если в комплектации к вашему фрезеру не было копировальной втулки, то ее можно изготовить буквально за 30 мин из подручных средств. Для самоделки понадобится металлическая или дюралюминиевая шайба, которую можно изготовить из листового металла, и водопроводный резьбовой удлинитель.

Копировальная втулка изготавливается следующим способом.

1. Подберите подходящую под резьбу удлинителя гайку и разрежьте ее с помощью болгарки так, чтобы получилось тонкое кольцо. После этого выровняйте его на точильном станке.

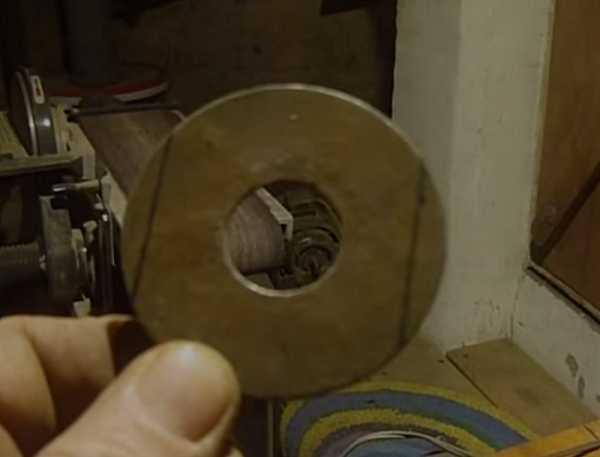

2. Необходимо изготовить круглую площадку для втулки из листового металла или алюминия толщиной 2 мм. В зависимости от модели агрегата, отверстие в его подошве может иметь различную форму. В данном случае площадка должна иметь срезы по бокам, которые стачиваются на точильном станке.

3. Сточив шайбу с двух сторон, разместите ее на подошве агрегата.

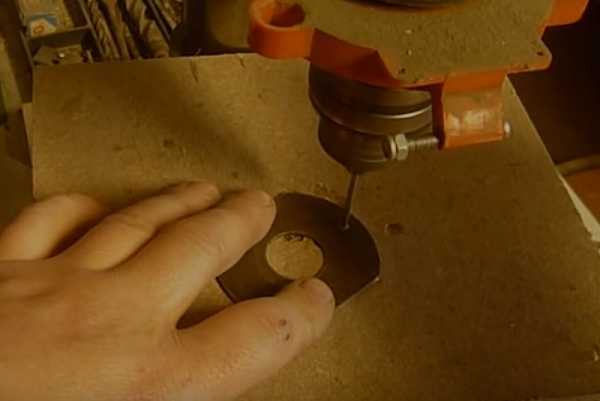

4. Поставьте агрегат, не снимая шайбу, вертикально и наметьте карандашом места для крепежа сквозь отверстия в подошве аппарата.

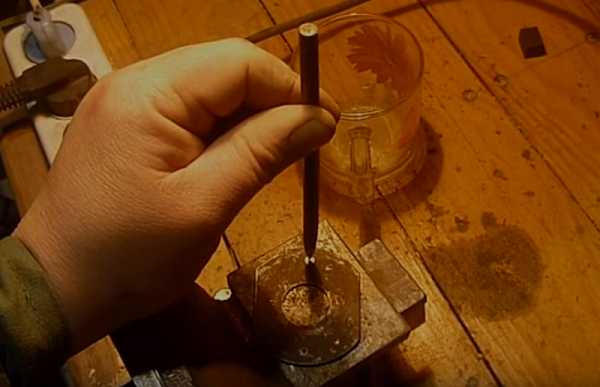

5. Места, отмеченные карандашом, необходимо накернить для точного позиционирования сверла.

6. Сначала просверлите отверстия тонким сверлом, а затем уже сверлом, соответствующим диаметру крепежного болта.

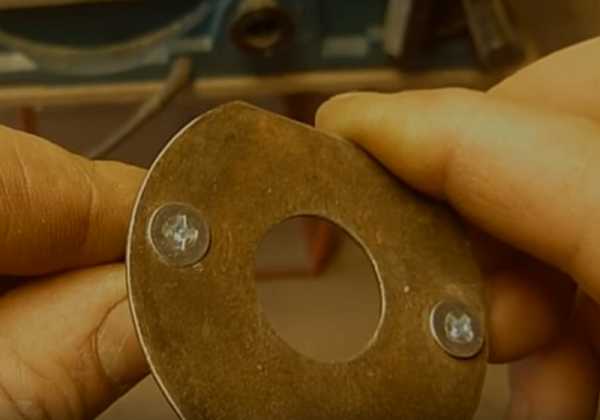

7. Оденьте шайбу на резьбовой удлинитель и закрутите кольцо-гайку. Зажмите деталь в тиски и обрежьте лишнюю резьбу вровень с гайкой при помощи болгарки.

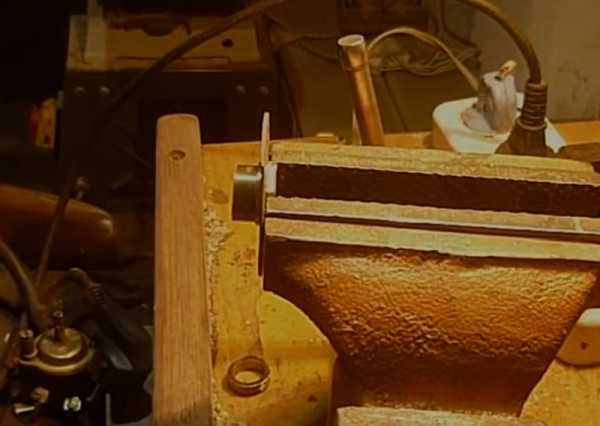

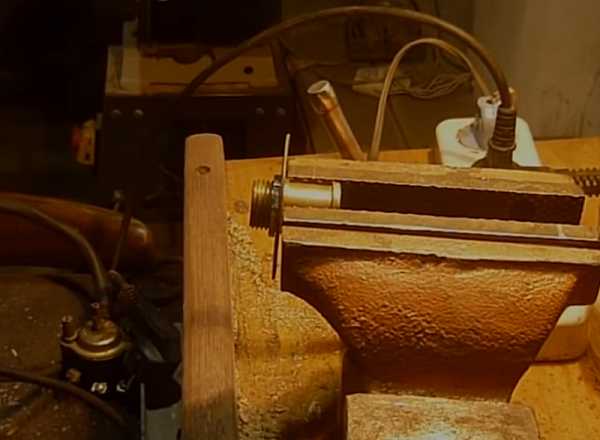

8. Зажмите деталь в тисках другой стороной и немного укоротите ее.

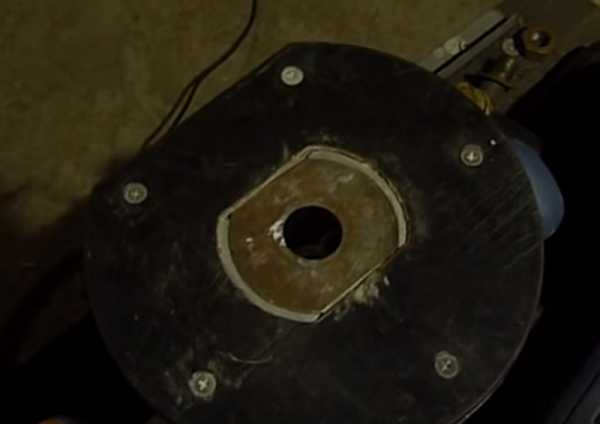

9. Выровняйте деталь на шлифовальном круге, вставьте в подошву аппарата и закрепите ее винтами. Гайка-кольцо должна быть чуть ниже подошвы агрегата.




Направляющие для работы с фрезером

Если требуется выбрать очень длинный паз в заготовке, то понадобится приспособление для фрезера, которое называется шиной. Готовые металлические шины можно купить в специализированных магазинах. Но их также легко изготовить своими руками из пластика, фанеры или МДФ.

Толщина материала должна быть около 10 мм, чтобы детали можно было стянуть шурупами.

Направляющая для агрегата делается очень просто.

1. Нарежьте на циркулярке три полосы. Одну широкую, порядка 200 мм, и 2 узкие – 140 и 40 мм каждая.
2. Также изготовьте небольшую планку из того же материала, длиной около 300 мм и шириной 20 мм.
3. Положите на широкую полосу деталь шириной 140 мм, выровняйте ее по краю и скрутите обе детали шурупами.
4. Положите сверху широкой полосы, напротив прикрученной детали, узкую полосу шириной 40 мм. Для точного позиционирования проложите между верхними деталями планку шириной 20 мм и прикрутите узкую полосу шурупами к нижней детали. Таким образом, получится длинная шина с пазом шириной 20 мм.
5. Возьмите планку шириной 20 мм и прикрутите ее к подошве аппарата, как показано на следующем фото. Для выборки паза подбирается прямая или фигурная пазовая фреза и закрепляется в цанге аппарата.

Когда все приспособления будут подготовлены, выполните следующие действия. Положите на верстак заготовку, которую необходимо обработать по всей длине, расположите на ней шину, закрепив струбцинами. Вставьте планку, прикрепленную к подошве фрезера в паз направляющей. Запустите агрегат и профрезеруйте заготовку по всей длине.

Если требуется выбрать глубокий паз, то обработка происходит в несколько заходов, чтобы оснастка погружалась в заготовку постепенно.

tehnika.expert

Приспособления для фрезера по дереву своими руками

Фрезерные станки относятся к разряду столярного оборудования. С их помощью вырезают различные деревянные детали, обрабатывают заготовки из дерева, придавая им нужную форму. Ручные фрезеры становятся незаменимыми помощниками мастеров, работающих на дому. Придать заготовке авторскую форму помогают приспособления для ручного фрезера, которые несложно изготовить своими руками.

Процесс изготовления дополнительных приспособлений

Производители фрезеров, заботясь о потребителях, включают в комплект простейший набор инструментов, облегчающих труд фрезеровщиков. Обзавестись остальным набором необходимых приспособлений можно двумя способами:

Приспособления для фрезера по дереву

• приобрести в готовом виде;
• изготовить своими руками.

Если позволяют финансовые возможности, то нет необходимости тратить драгоценное время на изготовление инструментов. Но большинство домашних мастеров, все же, предпочитают делать их самостоятельно. Тем более процесс их изготовления не представляет особых сложностей.

Самодельные приспособления не требуют предварительного составления чертежей. Сделать их можно, используя простейший рисунок, понимая принцип их действия, и имея в наличии минимальный набор инструментов.

Сложности могут возникнуть только в процессе изготовления стола для ручного фрезера. Здесь потребуется приложить максимум усилий, направленных на произведение расчетов и обозначение размеров стола. Поэтому без чертежа обойтись вряд ли удастся.

Ручной фрезерный станок – основы работы

Прежде чем приступать к работе, необходимо выполнить следующие действия:

Схема создания платформы под фрезер

• закрепить фрезу в цанге;
• убедиться в том, что приспособление соответствует мощности и оборотам ручного фрезера;
• настроить необходимую глубину фрезеровки;
• если предполагается использовать фрезы для обработки кромок, нужно установить направляющее кольцо или подшипник.

Следует помнить, что обрабатываемая деталь всегда должна надежно упираться в какую-либо поверхность. Неподвижность детали необходимо обеспечить еще до включения двигателя фрезера.

Особенности изготовления параллельного упора

Параллельный упор – это самое распространенное приспособление для ручного фрезера. Оно позволяет фрезе передвигаться по прямой линии относительно базовой поверхности, например, края стола или направляющей рейки. С помощью параллельного упора можно фрезеровать пазы, расположенные на обрабатываемой заготовке, или кромки.

Это приспособление практически всегда поставляется вместе с ручным фрезером. Но при его отсутствии можно справиться своими силами. Параллельный упор имеет простую конструкцию, поэтому его не составит труда изготовить самостоятельно.

В него включены следующие элементы:

Схема параллельного упора на ручном фрезере

• штанги, вставляемые в корпус фрезера;
• стопорный винт, фиксирующий штанги;
• настроечный винт, позволяющий регулировать расстояние фрезы от обрабатываемой поверхности;
• опорные накладки, благодаря которым приспособление упирается в обрабатываемую поверхность.

Для начала необходимо выбрать плоское основание, проходящее параллельно линии движения фрезы. В качестве упора может быть использован любой продолговатый предмет, который соединяют с фрезером одной, а лучше двумя, фиксируемыми штангами.

Чтобы подготовить упор к работе, нужно вставить штанги в отверстия, расположенные в основании фрезера, и зафиксировать их стопорным винтом. Далее приступают к регулировке расстояния между фрезой и поверхностью упора, задействовав регулировочный винт.

С помощью параллельного упора можно создавать не только прямолинейные, но и фигурные резы. Для этого приспособление дополняют еще одной деталью – деревянным бруском. Одна сторона детали должна быть прямой, а вторая округлой или угловой. Брусок располагают на рабочей поверхности так, чтобы его прямая сторона упиралась в упор, а криволинейная – в базовую поверхность.

Изготовление приспособлений для обработки столбов и балясин

Каждый мастер может самостоятельно изготовить приспособления для ручного фрезера, которые удовлетворят его личные нужды. К примеру, фрезеровочный станок используется для обработки тел вращения – предметов, имеющих округлую форму. К ним относятся столбы, балясины и другие деревянные элементы, имеющие сходную конфигурацию.

Но чтобы добиться положительного результата, необходимо подготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью удастся выполнить продольные канавки и произвести обработку по круглому контуру.

Насадки для фрезера по дереву

Конструкция такого приспособления состоит из следующих элементов:

Приспособление по дереву в деталях

• корпуса;
• передвижной фрезерной каретки;
• диска для установки угла поворота;
• фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
• стопорного винта.

Чтобы приступить к работе, нужно поместить балясину в корпус устройства, закрепив ее винтами. С помощью поворотного диска деталь размещают под нужным углом и фиксируют стопорным винтом. Далее в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтобы вырезать следующий паз фиксацию изделия ослабляют и вновь располагают его под нужным углом.

Все эти операции желательно выполнять с помощником, который будет медленно вращать заготовку. Работу устройства можно автоматизировать, снабдив его приводом от электродрели или самого примитивного шуруповерта.

Секреты фрезерования шипов

«Шип-паз» – это наиболее надежный способ крепления деревянных деталей. Его применяют при строительстве домов из бруса, половых покрытий и в других бытовых нуждах.

Изделие для изготовления шипов

Чтобы выполнить такое замковое соединение, необходимо соблюдать высокую точность при вырезании шипов. И самым лучшим помощником в этом непростом деле является шипорезное приспособление для ручного фрезера.

Общий вид инструмента для изготовления «ласточкиного хвоста»

Благодаря его универсальности удается выполнить фрезерование различных замковых соединений, в том числе прямых и более сложных, к числу которых относится «ласточкин хвост».

Основным элементом шипорезного приспособления является копировальное кольцо. Оно обеспечивает точность движения фрезы, перемещается по пазу в специальном шаблоне для фрезера. Изготовить копировальный станок можно своими руками. Для этого нужно подобрать шаблоны пазов, которые будут вырезаться с помощью фрезеровочного станка.

Заключение

Ручной фрезер – это функциональное устройство, поэтому начинающие мастера не всегда понимают, для чего нужны дополнительные приспособления. Но настольный вариант фрезерного станка – это непрофессиональное оборудование, а потому он не способен выполнять все необходимые обрабатывающие операции. Изготовив дополнительные приспособления для фрезера, удастся ручное устройство превратить в полноценный обрабатывающий станок.

Правильное направление при работе фрезером

К примеру, если зафиксировать ручной фрезеровочный станок на направляющей, можно облегчить процесс выполнения работ и повысить их качество. К тому же такое приспособление имеет настолько простую конструкцию, что изготовить его самостоятельно сможет даже начинающий домашний мастер. А если на подошве станка закрепить фанерный треугольник, можно выполнять закругленные углы.

Сделав собственноручно все необходимые приспособления, не нужно останавливаться на достигнутом. Необходимо развивать свои навыки в выбранном направлении. Покорить следующую вершину можно, если все фрезеровочные операции выполнить на токарном станке. Но прежде для него придется изготовить дополнительные приспособления.

Расширив возможности этого оборудования, удастся обрабатывать плоские поверхности, вырезать пазы и канавки, производить обработку деталей по круглому контуру. Главное – это желание совершенствовать навыки.

Видео по теме: Приспособления для ручного фрезера

specnavigator.ru

для ручного фрезерования, шипорезное, чертежи, самодельная оснастка

Фрезер считается необходимым устройством для людей, которые занимаются изготовлением предметов мебели своими руками. Для прорезания заготовок из древесины инструмент с набором фрез может не сработать без дополнительной оснастки. Приспособления, помогающие удерживать инструмент и делать фигурные вырезы, приобретается в магазине, либо изготавливается своими руками.

Параллельный упор

Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:

1. Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
2. Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
3. Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
4. Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

1. На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
2. После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.

Пример чертежа упора:

Направляющая шина

Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве.

С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.

В качестве характерных черт этого устройства выделяются следующие моменты:

1. Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности. Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.
2. Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга. Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
3. Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
4. Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера. Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

1. Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
2. На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина — 5 см. Важно, чтобы длина превышала радиус обработки, а ширина — размер площадки фрезера.
3. Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
4. По серединной полосе насквозь прорезается паз. Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
5. Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
6. Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
7. Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Важно! Вместо циркуля применяют параллельный упор, закреплённый в пазу на подошве. В него вкручивают шуруп со втулкой такого же размера, как и отверстие, а диаметр регулируют упором.

Копировальное кольцо

Копировальные кольца — устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

1. Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
2. Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
3. Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Шипорезное приспособление

О том, что это такое и как им пользоваться вы можете посмотреть на видео:

На этом видео автор канала рассказывает, как сделать своими руками:

Пылеудаление

В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству при помощи адаптера и шланга. Профессиональные модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они весьма дорого, поэтому многие мастера стремятся справиться своими руками.

В кустарных условиях же обойтись без отсасывающего приспособления очень трудно. Поэтому для фрезера приспосабливается обычный пылесос. Между ним и фрезером устанавливается специальный бак, который плотно закрывается. Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль. Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.

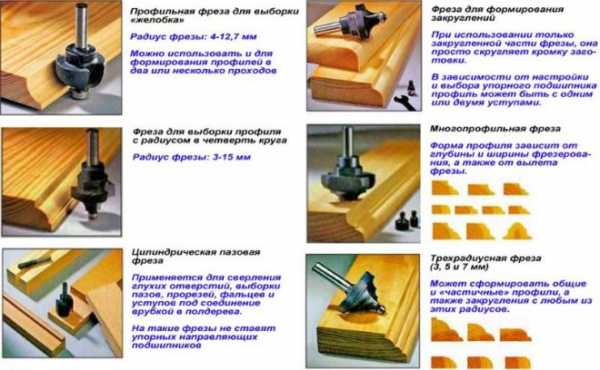

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

• Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
• Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
• На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Важно! Одни насадки просты в изготовлении, но другие имеют фигурную сложную форму, поэтому их легче приобрести, чем создать своими руками. Всё чаще в магазинах можно найти универсальную оснастку, которую применяют для создания различных предметов.

Специальные комплекты

Также в продаже имеются целые наборы для выполнения определённого вида задач. К примеру, часто можно встретить комплект, используемый для врезания петель. Приспособление делается в виде шаблона с дополнительными крепёжными элементами. Они способны надёжно зафиксировать фрезер на торце двери.

Аналогичную модель можно создать и дома своими руками. Обычно у любого узкоспециализированного мастера есть свой индивидуальный набор для работы.

Фрезы для врезки петель

В бытовых условиях можно вообще обойтись без специального шаблона при производстве ниши для петель или пазов для замка. Вместо этого можно поставить на штанги второй параллельный упор, что позволит закрепить фрезер на торце двери. Метод не такой комфортный, как профессиональный шаблон для петель, и не подойдёт при потоковом изготовлении. Зато при его применении отлично можно сэкономить на разовой работе.

Набор фрез для переплета

В продаже имеются и фрезы, которые работают только в комплекте, а по одиночке они бесполезны. При покупке такого набора следует учитывать, что заточка на всех насадках выполняется синхронизировано. Поэтому они надежно дополняют друг друга при работе.

К примеру, при использовании комплекта фрез для переплёта можно создать надёжное соединение без щелей. Ещё более универсальным такой набор делает возможность использовать наборные фрезы. Для них на одной оси закрепляют несколько насадок, скомбинировав их расположение. Сделать своими руками такой комплект вряд ли получится, поэтому лучше приобрести его в магазине.

Приспособления для фрезера и комплекты насадок легко приобрести в магазине, но можно сделать их и своими руками. С их помощью выполняют различные операции без использования фрезеровочного станка. Пригодится такая возможность людям, работающим в квартире и не имеющим лишнего свободного пространства. С использованием дополнительных приспособлений можно создать мастерскую на балконе, только нельзя забывать о необходимости отведения мусора и пыли.

2lzz.ru

Приспособления для ручного фрезера своими руками: чертежи, видео

Чтобы упростить работу с фрезерным станком часто требуются некоторые вспомогательные устройства. Сделать приспособления для ручного фрезера своими руками довольно просто, однако при этом следует понимать, что именно нужно для конкретной работы. Это необходимо для того, чтобы фреза шла по строго определенной траектории (это позволяет выполнить четкий, не смазанный узор/линию).

Схема параллельного упора на ручном фрезере.

Самодельные приспособления для фрезерного станка позволяют удерживать обрабатываемую деталь в нужном положении относительно фрезы.

Учитывая то, что такие вспомогательные инструменты обычно стоят довольно дорого, то их всегда можно легко изготовить в домашних условиях. Справедливости ради, стоит отметить, что некоторые приспособления идут в комплекте с фрезерным станком. О том, что необходимо для работы на нем, будет рассказано ниже.

Что и зачем

При наличии у мастера фрезерного станка, возможно без проблем вырезать пазы в различных заготовках и осуществить красивую гравировку. Особенностями аппарата для бытовых нужд являются малые габариты устройства и не очень удобная компоновка станка. Если небольшие размеры являются положительной особенностью, то не всегда продуманно устройство и компоновка. Это требует особого подхода к процессу работы.

Упрощение манипуляций с заготовками позволит существенно повысить качество их отделки.

Этого можно добиться созданием вспомогательных инструментов. Не секрет, что приспособление для конкретной работы желательно изготавливать самостоятельно, поскольку часто промышленные изделия для этих целей менее удобны и практичны. Создание вспомогательного инструмента позволит произвести его конкретно «под себя» — по размеру, форме, для определенных целей.

Что наиболее часто изготавливают для работы на фрезерном станке:

Правильное направление при работе фрезером.

1. Параллельный упор. Он обеспечивает выдерживание прямой линии паза в процессе работы. Очень часто идет в комплекте к станку. Однако те устройства, что идут вместе с инструментом, часто имеют существенный недостаток — они коротковаты и не широки.
2. Направляющие. Обычно таковой выступает шина. По своим функциям она сходная с пантографом. Однако она позволяет дать больше пространства для «маневра» при работе. Ее возможно установить под любым удобным углом на любом расстоянии от станка. Это позволяет быстро и и ровно прорезать фрезу.
3. Копировальное кольцо. Эти приспособления позволяют обеспечить лучшую и необходимую траекторию перемещения фрезы. Их часто устанавливают на ее подошву. Для обеспечения всех необходимых работ, колец делают столько, чтобы покрыть все необходимые потребности.

Здесь перечислен только необходимый минимум инструментов при работе на фрезерном станке. Существуют и другие приспособления, которые применяются при более тонкой работе, например, пантограф, струбцины и т.д. Поскольку каждый мастер сам определяет, что ему нужно, а что нет, подробно рассматривать другие устройства не стоит. Все что потребуется из приспособлений сверх перечисленного, делается исходя из собственного опыта работы. Это связано с тем, что часто люди стараются уподобиться супер-мастеру, делая и приобретая все, что только возможно, однако в большинстве случаев инструменты просто висят на полочке. Поэтому остановимся подробнее на том, как сделать перечисленные изделия.

Вернуться к оглавлению

Параллельный упор

Правила работы с шаблонами для фрезера.

Обычно этот элемент входит в конструкцию фрезерного станка. Он состоит из 2 стержней-направляющих и зажима между ними. Фрез проходит между направляющими и ограничивается их длиной.

Очень часто стандартные упоры, которые идут в комплект к станку, имеют очень короткие направляющие, что существенно ограничивает и усложняет работу с длинными деталями и заготовками.

Многие фирмы-производители фрезерных станков торгуют и комплектующими к ним, в том чисел и упорами.

Однако стоимость за дополнительные приспособления (даже если они устраивают человека) часто сопоставима с ценой самого инструмента, что делает не рентабельным их покупку. Поэтому часто мастера стараются заменить заводской упор на самодельный.

Для его изготовления потребуются металлические стержни или трубы для направляющих. Их диаметр должен быть равен диаметру последних. В качестве материла для направляющих лучше всего использовать стержни из нержавейки или латуни. Если их диаметр будет больше, чем отверстия для направляющих в станке, то лишний металл снимается на токарном инструменте.

Готовые стержни должны быть гладкими, чтобы не затруднять ход фрезы. Для этого их следует отшлифовать и при необходимости покрыть лаком или краской.

Лифт для фрезера.

Следующим важным элементом, который необходим для создания параллельного изделия, является упор, который крепится на направляющие (на конце).

Для снабжения новых направляющих упором, рекомендуется снять его с параллельного изделия, который шел в комплекте с фрезой, и установить на новые направляющие.

Если требуется усилить упор или нет возможности демонтажа станкового, в этом случае его изготавливают самостоятельно. В качестве материалов следует использовать нержавейку для корпуса и зажимов, свинец для утяжелителя.

Конструкция может быть любой: она может копировать заводские устройства или быть собственной разработки и задумки. Все это обеспечит необходимый комфорт при работе.

Удлиненный упор позволяет исключить возможность вибраций, резких остановок, что существенно повышает качество работы фреза.

Вернуться к оглавлению

Шины направляющие

Принцип действий этого приспособления очень похож на работу параллельного упора. Однако в отличии от него, направляющие шины устанавливаются под любыми углами относительно направления фрезы.

Схема направляющей шины.

Это позволит не только осуществлять точный и ровный рез, но и позволит выбирать сторону движения фрезера. Более продвинутые шины имеют разметки, стопоры, что упрощает целый ряд операций.

Например, вырезание отверстий, находящихся на определенном расстоянии друг от друга или вырезать прерывающийся паз и т.д.

В качестве направляющей шины могут быть использованы обычные доски, которые крепят к поверхности струбцинами или ставят тяжелые предметы на них для их фиксации. К шине можно еще добавить стопорные башмаки, которые ограничивают ход фрезы. Часто их делают смещающимися, что позволяет регулировать длину хода.

Самой примитивной шиной может выступать обычная доска или брус. Применяют его следующим образом: заготовка фиксируется струбцинами к рабочей поверхности (при этом важно подложить под зажимы прокладки), далее на заготовку кладется шина под нужным углом, а вдоль нее проходит фрез. Однако для более качественной и удобной работы рекомендуется доску «апгрейдить».

Для этого в ней вырезается паз по всей длине, который должен обеспечивать фиксацию упора фреза. Это позволит существенно расширить возможности использования шины. Далее делаются башмаки-упоры, которые ограничат ход фреза.

Их также делают из бруса. Для более эстетического внешнего вида инструмента, их можно сделать клиновидной формы. Далее башмаки оборудуются направляющей под вырезанный в шине паз и монтируются.

Вернуться к оглавлению

Кольца копировальные

Они представляют собой пластины круглой формы, у которых выступает буртик. Последний позволяет обеспечить движение фрезы по заданной траектории. Их обычно устанавливают на подошву фреза. Для крепежа к подошве могут применяться различные приспособления — от винтов до зажимной гайки.

Кольца позволяют вырезать углубления и пазы в форме эллипсов и окружностей. Изготовить их достаточно просто. В качестве материала подойдут листы меди, латуни и нержавейки. Толщина металла должна составлять минимум 3-4 мм. Более тонкий лист не позволит обеспечить стабильное продвижение фрезера. Из листов вырезаются кольца. Их диаметр (как внешний, так и внутренний) зависит от габаритов фрезера и замеров круглых пазов, которые будут производиться.

Важным моментом является шлифовка и выравнивание торцов поверхности. В противном случае они могут повредить и заготовку, и станок. Кольца также необходимо отполировать для более лучшего скольжения по заготовке.

www.parnikiteplicy.ru

изготовление своими руками, инструкция и сборка

Изделия, созданные из дерева, отличаются своей уникальностью и экологичностью, именно поэтому их так ценят. Но изготовить своими руками деревянный шедевр без ручного фрезера не получится. Кроме этого, к нему понадобятся приспособления, с помощью которых поделка приобретает заданную форму.

Их можно сделать даже своими руками, причем особых сил и навыков не потребуется. Перед работой с фрезером, необходимо первым делом ознакомиться с каждым из этих устройств, а также узнать принцип их работы. В статье рассмотрим самые нужные конструкции для фрезера.

Приспособление — параллельный упор

Данное устройство, как правило, уже продается вместе с фрезером. Следовательно, отсутствует необходимость в его самостоятельной разработке и создании. Для надежного упора обрабатываемого материала используют именно этот элемент. С ним движение фрезы становится прямолинейным относительно базовой поверхности, в качестве которой может выступать направляющая стола, рейки или прямая кромки детали.

Такое приспособление дает возможность быстро осуществить фрезерование разнообразных пазов и обработку кромок, крепко удерживая материал.

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП.

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы — 14 мм, то есть, радиус ее равен 7 мм.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59—7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Фрезерование окружностей

Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.

Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.

Приспособления для тиражирования и копирования

Для создания серии идентичных изделий используют:

• Угловой рычаг;
• Копировальные щупы.

На угловом рычаге имеется шкала, цена деления которой — 1/10 мм. Она позволяет центровать под фрезой упорное кольцо, что помогает точно воспроизвести форму детали на заготовке во время копирования. Его часто укомплектовывают защитой от стружки и опорной платой для наилучшей обработки кромок.

Использование копировальных шаблонов и колец

Копировальные кольца — круглая пластина с выступающим бортиком, скользящим по базовой поверхности вдоль шаблона. Такое приспособление обеспечивает точный путь движения фрезы. В основном этот элемент устанавливают к подошве верстака. При этом существует несколько методов его крепления:

• Монтаж специальных усиков в отверстия на подошве;
• Вкручивание кольца в углубление с резьбой.

Применение шаблона тоже позволяет добиться более эффективного и точного выполнения работ. Его прикрепляют прямо на заготовку двусторонним скотчем, а потом обе части приспособления прижимают к станку струбцинами. Причем опытные фрезеровщики советуют проверять, насколько крепко прижато кольцо к краю шаблона.

Вдобавок с таким приспособлением можно обрабатывать не всю кромку, а только лишь углы. Следовательно, процедура обработки материала по шаблону — прекрасный вариант вырезания пазов для изделия.

Пылеудаляющие приспособления

Профессиональные мастера, чтобы обеспечить пылеудаление, специально покупают технический пылесос, подсоединяющийся через адаптер шлангом к фрезеру. Причем управлять инструментом он не мешает, да и разметка и место обработки изделия всегда открыты для визуального осмотра.

Без отсасывающей установки работать очень тяжело. Но не все решаются на подобную покупку, так как она слишком обременительна по деньгам, к тому же не всегда оправдана. Правда, есть и другое решение, можно избавиться от пыли бытовым пылесосом.

Между фрезерной машиной и пылесосом устанавливают герметично закрывающийся бак. Он и будет улавливать основную массу пыли. Оборудуют его дополнительным шлангом, а внутрь вставляют тканевую сетку. Причем эти конструкции можно приобрести готовыми или сделать своими руками. Кстати, самодельный прибор поможет собирать бытовому пылесосу даже крупный строительный мусор и древесную пыль.

Устройство для фрезерования пазов

Такое приспособление применяется для обработки продольных канавок на столбах, балясинах и других телах вращения. Принцип его работы следующий. В корпус устанавливается балясина и фиксируется. С помощью стопорного винта и диска заготовку крепят в строго определенном положении.

После чего в движении приводится каретка, и выполняется фрезерование паза по длине изделия. Потом осуществляется расстопорение детали, ее поворот на необходимый угол, стопорение и создание следующего паза.

Инструкция резьбы по дереву фрезером

Начинающим мастерам работа ручным инструментом может показаться сложной, поскольку процесс управления им представляется трудно. Вот почему, прежде чем приступить к фрезерованию, нужно ознакомиться с принципом его работы.

Сборка фрезера

Первым делом надо проверить место крепления фрезы в станке, как правило, для этого применяется цанговый патрон. Для начала следует выбрать нужную фрезу, соответствующую по размеру патрону. Если потребуется, то можно его заменить.

Но когда необходима глубокая обработка, используется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом. Делать это надо аккуратно не прикладывая силы, иначе пережмете, что не является нормой для правильной работы фрезера. Хотя стоит постараться дотянуть до хорошего упора, чтобы не шаталась фреза. Останется только зажать фиксатор шпинделя и можно переходить к работе.

После этого включается фрезер, надо привыкнуть к звуку и почувствовать старт. Нередко именно из-за неожиданности многие начинают делать брак.

Выбор глубины

Помимо всего, понадобится установить ограничитель глубины фрезерования. Сначала станок прикладывается к изделию с краю, при этом фреза не должна соприкасаться с материалом. На нее придется надавить, пока она не достигнет необходимой глубины, после чего положение фиксируется.

Для более точной величины используют поэтапный ограничитель. Узнать его шаг можно в руководстве к фрезеру. В данном случае регулятор поворачивается на нужное количество степеней.

Несколько рекомендаций

В первую очередь определяется требуемая скорость. Делается это по таблице в инструкции, исходя от диаметра фрезы и обрабатываемого материала.

Если с фрезером никогда ранее не работали, тогда лучше опробовать свои силы на черновом варианте. Вдобавок это поможет установить нужные параметры прямо в режиме обработки.

Еще желательно сравнить результаты после хода инструмента по часовой стрелке и против, на себя и от себя. При фрезеровании изделия вокруг правильным направлением является против часовой стрелки, а на плоской его стороне, наоборот, от себя. Затем уже можно приступать к резьбе основной заготовки.

Оцените статью: Поделитесь с друзьями!

stanok.guru
