Конструкции из пвх труб – Что можно сделать из ПВХ труб (38 самых лучших идей)

10 вдохновляющих проектов для сада из ПВХ труб

Из пластиковых труб можно сделать множество интересных и практичных приспособлений для сада и огорода. Вот несколько вариантов того, что из них можно смастерить.

Трубы ПВХ легкие, недорогие, универсальные и при всем при этом довольно прочные. А это делает их отличным материалом для самых разных дачных «поделок». Достаточно только посмотреть на 10 проектов, которые мы отобрали при составлении этого материала. На самом же деле способов применения пластиковых труб гораздо больше.

«Клетка» для томатов

Подвязка томатов к опоре – важная составляющая ухода за этими растениями. Однако подвязывать каждое растение к отдельной опоре (особенно если у вас несколько грядок) довольно утомительно. Конечно, можно воспользоваться проволочной сеткой, которая продается в специализированных магазинах, но у нее тоже есть свои недостатки: она не слишком практична и долговечна. А если самостоятельно соорудить «клетку» из труб ПВХ (как на фото), то такое сооружение прослужит вам долгие годы, являясь надежной опорой для помидоров или других огородных культур, которым нужна подвязка.

ПВХ трубы в цветнике

Если после строительных работ на участке остались куски труб ПВХ, их можно использовать, чтобы «приподнять над землей» некоторые не слишком высокорослые растения. Для этого нужно вкопать вертикально в грунт на клумбе несколько отрезков широких труб, заполнить их почвой и высадить в них цветы. Например, анютины глазки, которые теперь уже наверняка не затеряются в цветнике среди других растений. Композиция будет смотреться еще более оригинально, если у вас найдутся трубы ПВХ квадратного сечения.

www.ogorod.ru

пластиковых, металлопластиковых, водопроводных, полипропиленовых, видео-инструкция по монтажу своими руками, фото

Сегодня разнообразие строительных материалов позволяет воплощать в жизнь даже самые смелые задумки инженеров и проектировщиков. Зачастую некоторые из этих материалов используются не по своему назначению, а просто из-за удобства и дешевизны.

Это можно сказать про распространенный пластик. Разные его формы прочно вошли в нашу строительную сферу. Беседка из пластиковых труб, как и теплица, а также иные постройки, уже не редкость.

Конструкция из пластика

Славится этот материал не только своей относительно низкой стоимостью, но и легкостью в обращении с ним. Благодаря этому сделать практически любую конструкцию, например, из водопроводных труб, может практически каждый.

Этапы возведения беседок

Чтобы соорудить свою собственную беседку из пластика следует правильно выбрать материал:

• ПВХ;
• Полипропилен
• Другие виды.

Разновидностей пластика много, поэтому сказать стоит только одно: беседка из труб ПВХ будет обладать рядом недостатков:

• Непрочность всей конструкции;
• Возможность деформации на открытом солнце;
• Неприятный запах;
• Опасность для здоровья в виде выделяемых токсических веществ.

Действительно, это основные недостатки, которые не позволяют использовать ПВХ во многих сферах.

Совет! Для беседок лучше использовать трубы ПВХ не круглого сечения, а квадратного – профилированные.

Такой материал обладает повышенной жесткостью, поэтому слабо деформируется и не ломается.

Каркас из металлопласта

Что же касается обычного полипропилена или металлопласта, то их использование оправдано.

В общем смысле схема возведения конструкции из ПВХ, полипропилена или металлопласта выглядит так:

• Установка опор столбов;
• Установка стояков;
• Устройство верхней обвязки;
• Устройство каркаса крыши;
• Облицовка строения отделочным материалом.

Установка опор столбов и стояков

Начинается все с разметки. Отмечаются места установки столбов. Зачастую беседка из трубы своими руками делается с нижней обвязкой без вкапывания столбов, чтобы ее потом можно было перенести.

Однако такая конструкция непрочная, поэтому ее нужно дополнительно закреплять.

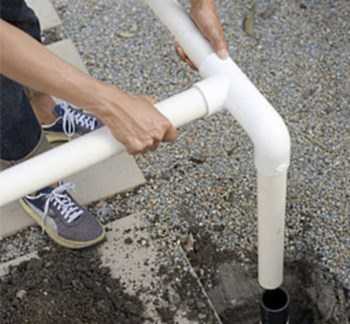

Установка элементов нижней обвязки в обсадную трубу

Итак, на отмеченных местах роются ямы, в которые опускаются куски обсадной трубы. В них по диаметру вставляются полипропиленовые трубы.

Верхняя обвязка

Сверху формируется верхняя обвязка, которая представляет собой периметр из полипропилена, соединяющий между собой все стояки.

Верхняя обвязка

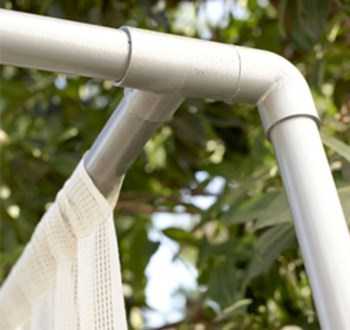

Все соединения осуществляются при помощи соединительных фитингов.

Могут понадобиться следующие:

• Тройники для соединения трех труб под углом в 90 градусов;
• Удлинители для соединения 2 элементов под углом 180 градусов;
• Уголки для соединения 2 элементов  под углом в 90 градусов.

Могут понадобиться и другие фитинги, в зависимости от конструкции.

Статьи по теме:

Монтаж крыши

После монтажа верхней обвязки приступают к монтажу каркаса крыши, если это предусмотрено конструкцией.

На фото виден тройник с углом в 45 градусов

Совет! Чтобы избавиться от лишних действий, крышу лучше не делать вовсе. С этой целью устраивают куполообразные постройки.

Если же все-таки крыша нужна, то поступают следующим образом:

• во время монтажа верхней обвязки, к ее трубам крепят тройники, с углом в 45 градусов;
•  В эти тройники будут вставляться стропила. В результате получится беседка из полипропиленовых труб своими руками с двухскатной крышей.

Обшивка отделочным материалом

В качестве обшивки можно выбрать следующий материал:

• Обычная ткань;
• Поликарбонат;
• Брезент и другие.

Надо сразу сказать, что беседка из водопроводных труб не может быть постоянной. На зимний период ее лучше разбирать, а собирать заново только с наступлением тепла.

По этой причине лучшим материалом для обшивки такой летней беседки становится ткань. Каркас строения обтягивается ею и закрепляется  любым удобным способом. Крепить ткань можно к каркасу при помощи проволоки.

Летняя постройка, обтянутая тканью

Очень часто такие беседки обшивают поликарбонатом. Цена на него выше, чем на ткань, поэтому делать это целесообразно только в том случае, когда беседка имеет капитальный характер строения, то есть является неразборной.

Беседка из металлопластиковых труб, обшитая поликарбонатом

Сделать ее можно, как уже было сказано, из профилированного пластика подобного тому, какой используется в изготовлении пластиковых окон.

Некоторые особые моменты

Очень часто устройство беседки происходит и другим способом. Например, вместо обсадной трубы в грунт ставят штыри из арматуры, которые в свою очередь крепят к доскам нижней обвязки.

После этого стояки просто одевают сверху. Такая конструкция удобна тем, что ее проще разобрать. Кроме того, крепить ткань к дереву снизу тоже легче.

Стоит несколько слов сказать и про мебель. Ее тоже можно сделать при помощи пластиковых труб и фитингов.

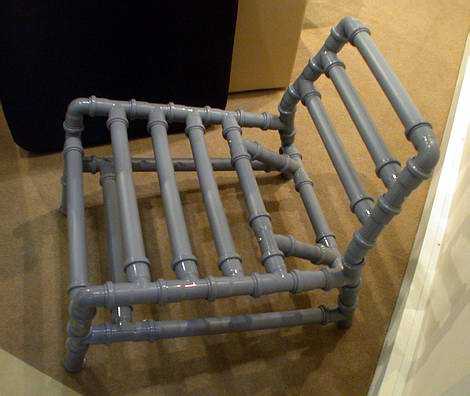

На фото стул из пластика

Что касается пола для беседки, то в качестве его основы нижнюю обвязку лучше не использовать, так как она не прочная. Для пола устанавливают столбики и кладут на них лаги. В качестве лаг можно использовать брус 100на 50 мм, при этой укладывать его лучше на ребро.

Поверх таких лаг настилают пол из досок. Используют доски с толщиной не меньше 30 мм. При большой длине отрезка доски между лагами используют доски с толщиной в 40 мм.

Вывод

Как видно, самостоятельное изготовление беседки из пластиковых труб достаточно простое. Инструкция не содержит каких-либо сложных моментов, что позволяет пользоваться ею всем без исключения.

Такие постройки имеют несколько преимуществ, среди которых не только простота исполнения, но и низкая стоимость, а также короткий срок реализации. Еще больше информации по этому вопросу можно узнать, просмотрев видео в этой статье.

svoyabesedka.ru

Монтаж труб из ПВХ своими руками

На сегодняшний день любой строительный магазин изобилует огромным ассортиментом строительного материала, который может использоваться при возведении систем водоснабжения и отопления, а также их периодической замены. Однако изделия, выполненные из поливинилхлорида, являются наиболее распространенным сырьем, что обусловлено их стойкостью к воздействиям агрессивных веществ. Чтобы правильно выполнить монтаж труб ПВХ своими руками, потребуется учесть свойства материала и ряд важных особенностей при соединении элементов.

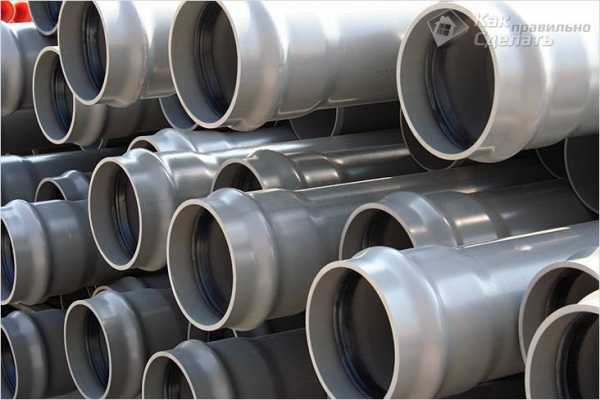

Основные характеристики

Основными преимуществами ПВХ являются:

• устойчивость к химикатам и факторам внешней среды;
• идеально ровные поверхности изделий исключают образования наростов, засоров и прочих отложений;
• широкий выбор комплектующих элементов позволяет возводить любую конструкцию трубопровода;
• стойкость к коррозии и преждевременному разрушению;
• огромный период эксплуатации;
• легкость монтажа;
• низкая проводимость тепла;
• небольшие удельный вес и коэффициент горючести;
• герметичное соединение труб предусматривает использование на плавающих грунтах.

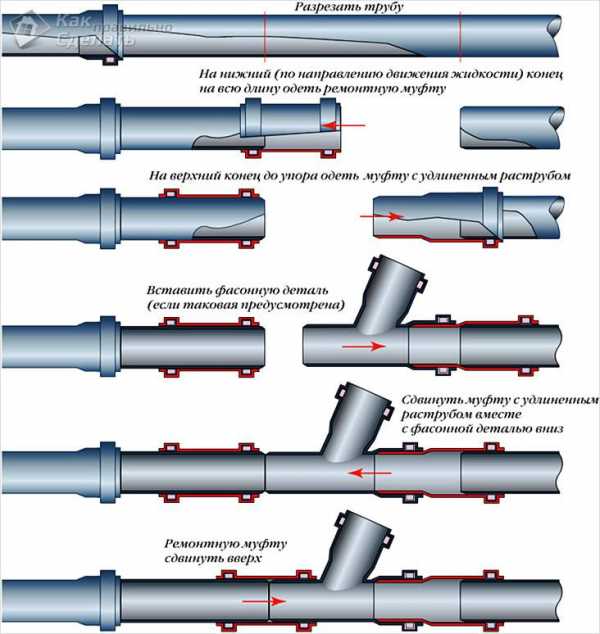

Схема прокладки труб канализации

Недостатки:

• ограничения по температурному режиму;
• наличие специальных фитинговых приспособлений.

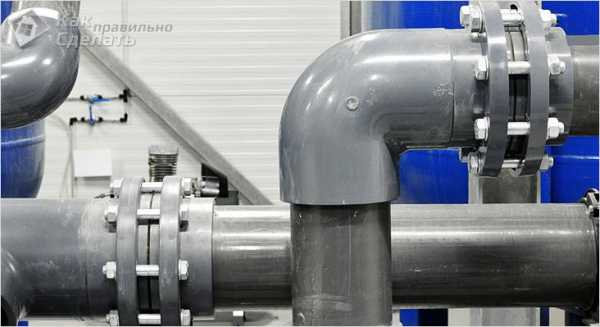

Сборка коммуникаций из ПВХ

В общем представлении монтаж пластиковых труб представляет собой соединение отдельных элементов из ПВХ, фитинговых приспособлений и комплектующих в единую герметичную сеть. Он осуществляется посредством трех технологий:

• раструбным способом;
• способом «холодной сварки»;
• путем использования специальных соединительных муфт.

Монтаж при помощи первого метода в большинстве случаев находит применение при возведении канализационных систем, поскольку является наиболее простым и предусматривает обычную фиксацию конца соединительной трубы в резиновой прокладке другой.

Второй способ заключается в использовании специального химического состава, обеспечивающего надежный контакт всех элементов. Третий метод эксплуатируется при соединении разных по своей природе труб, например, из металла и полимеров.

Подготовка

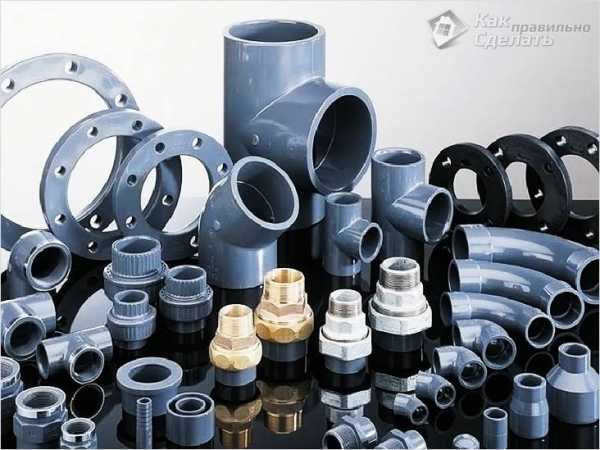

Фитинги

Проведение подготовительных работ – чрезвычайно важная процедура, которая предусматривает четкую организацию действий и наличие всех необходимых инструментов. Первым шагом является составление примерной схемы, которая полностью отразит количество фитинговых приспособлений, размеры труб и их количество. Перед осуществлением нарезки труб из ПВХ под клеевое соединение предварительные замеры стоит проводить по сухой поверхности. Концы связующих элементов надлежит очистить и обезжирить. Резку стоит осуществлять посредством обычной ножовки по металлу или специального резака. Не стоит забывать, что фиксация труб обеспечивается при помощи специальных скоб, крепящихся на стену.

Для того чтобы отрез получился ровным и герметичным стоит предварительно очертить трубу в месте будущего распила. Резка проводится строго под углом в 90°. Оставшиеся неровности зачищаются посредством ножа и шлифовальной бумаги.

Соединительная труба должна входить в фитинговое приспособление не меньше чем на 2/3. Затем места срезов стоит обработать очистителем, который не только удалит всю грязь с краев, но и несколько размягчит будущее место крепления. Внутреннее пространство фитинга и торцевая часть трубы покрываются небольшим слоем клея, после чего плотно зажимаются на 1 минуту. На стыке элементов должно образоваться равномерное клеевое кольцо, которое следует очистить сухой ветошью.

Монтаж канализации

Закончив со всеми подготовительными мероприятиями, стоит произвести монтаж будущей конструкции. При возведении канализации все работы ведут от стояков к сантехническим приборам. Соединение труб канализации с фитингом осуществляется путем простого закрепления отрезка изделия в резиновой прокладке скрепляющего приспособления. Главное – вставить трубу без скосов до упора. Неплотный контакт впоследствии может привести к появлению неприятного запаха.

Нелишним будет проверить перед выполнением этой процедуры место будущего соединения и резиновый слой на наличие грязи и пыли. Для обеспечения более надежного соединения необходимо смазать конец присоединяемого отрезка и резинку фитинга мыльным раствором или глицериновой смазкой.

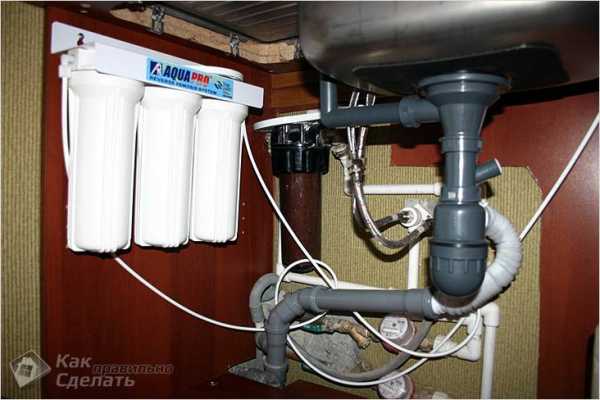

Канализация

После того как основная коммуникация готова, стоит приступить к подключению всех сантехнических приспособлений, не забыв оснастить раковины и ванные сифонами. Следующим основным шагом является тестирование системы на герметичность. В этой ситуации необходимо включить в доме всю сантехнику и проверить все соединения на наличие протечек. Кроме этого, следует посмотреть, как конструкция будет вести себя в критических ситуациях – наберите ведро воды и резко вылейте его в раковину или умывальник. Если влаги на полу нет, значит, работа проведена качественно и эффективно, если же протечки имеются, то «проблемные» участки стоит демонтировать и закрепить заново, используя различные клеевые составы. Далее повторить тестирование.

Установка водопровода

Любая система водоснабжения обусловлена высоким давлением, поэтому для монтажа труб водопровода потребуется использование специального сварочного аппарата (утюжка). Закончив со всеми подготовительными мероприятиями, приступаем к сборке всей конструкции, которую, как при обустройстве канализации, следует начинать от стояка. Перед применением сварочного оборудования обязательно ознакомьтесь с приложенной технической документацией. В зависимости от мощности нагревательного элемента время нагрева соединительных элементов может изменяться.

После того как нагревательный прибор готов к использованию следует вставить соединительную трубу и фитинг с разных сторон в разогретую насадку и подождать порядка 15–20 секунд. Далее аккуратно их вынуть из прибора и сразу же вставить друг в друга, соблюдая при этом требуемые соединительные углы. Затем в таком положении стоит зафиксировать на 10–15 секунд, чтобы пластиковые элементы успели схватиться. Полученное соединение будет долгое время эффективно функционировать за счет того, что структура двух составных частей станет единой.

Ни в коем случае не пренебрегайте мерами предосторожности: в комплекте к аппарату для сварки идут защитные очки и перчатки. Малейшее соприкосновение с нагревательным элементом может дать сильнейший ожог.

Финансовую выгоду при использовании труб из ПВХ можно отследить практически на каждом этапе самостоятельного строительства – от планирования до запуска. Использование этого материала позволит избежать расчетов переходных коэффициентов на этапе обустройства металлического трубопровода. В процессе эксплуатации такие коммуникации неприхотливы, поскольку не требуют проведения профилактических работ и дополнительного окрашивания. Вместе с тем материал экологически безопасен, что позволяет его укладывать в землю, тем самым ускоряя запуск системы водоснабжения.

Видео

В этом видео показан клеевой способ соединения ПВХ труб:
