Конструкции откатных ворот – Устройство откатных ворот своими руками

Содержание

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

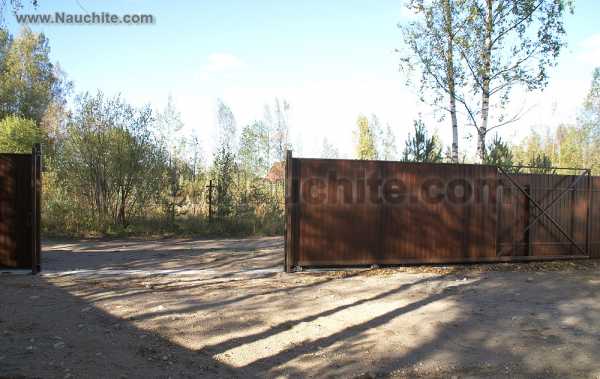

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

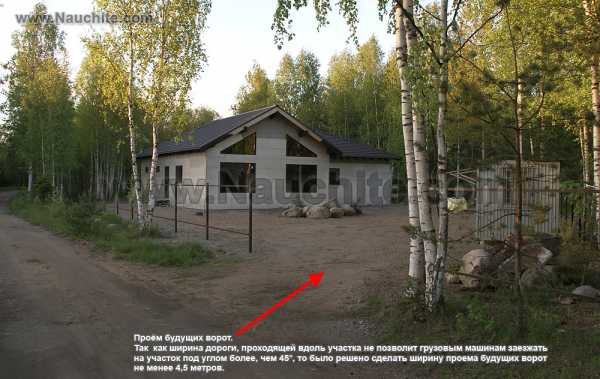

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

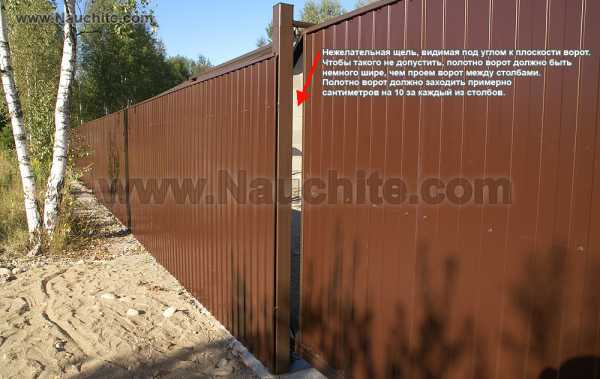

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

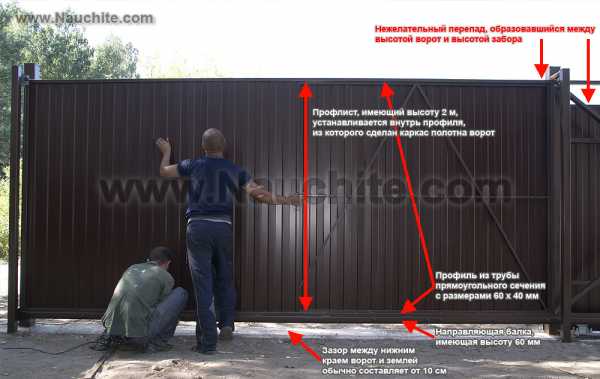

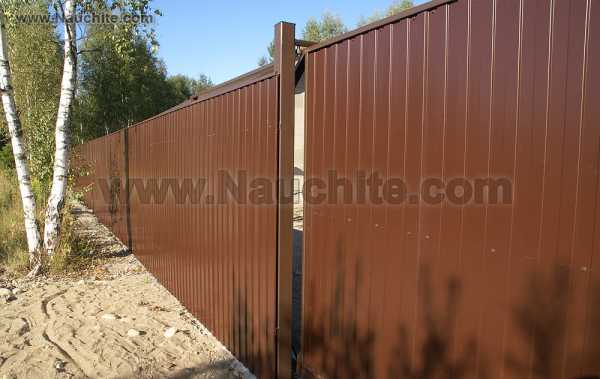

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

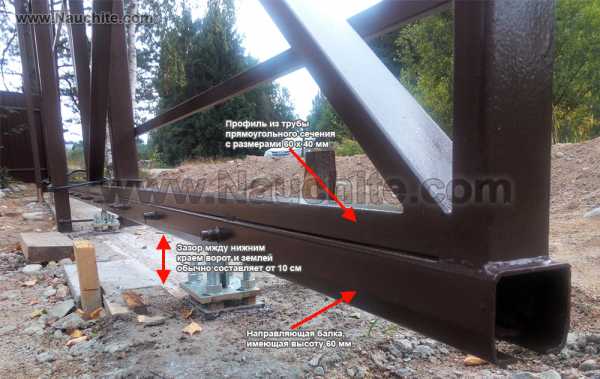

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

  • Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
  • Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
  • Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
  • Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

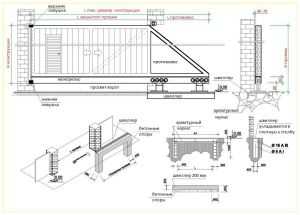

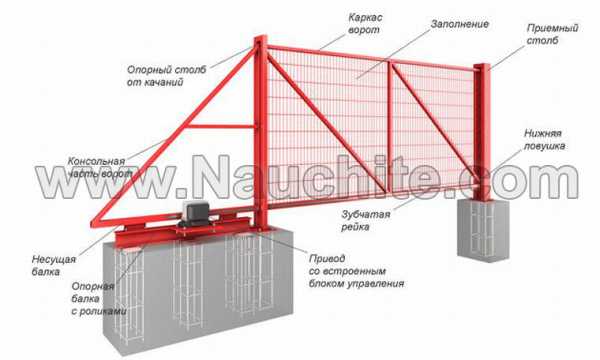

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

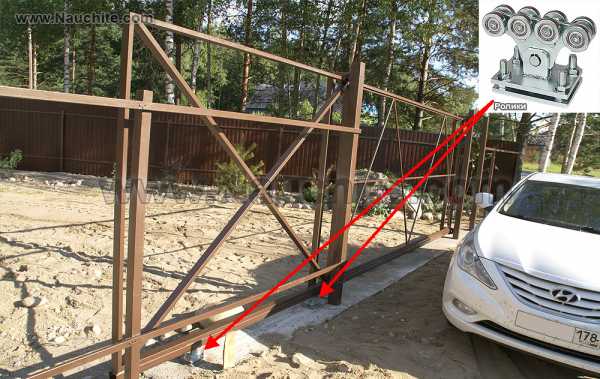

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

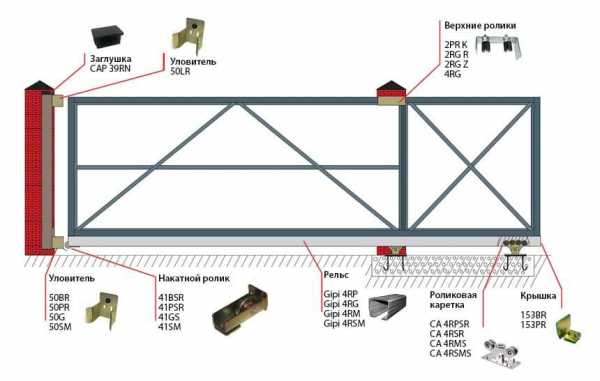

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

  • точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
  • регулировки высоты установки ворот относительно земли (в пределах 5 см)
  • возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

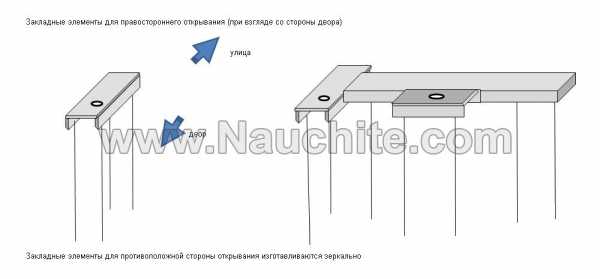

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

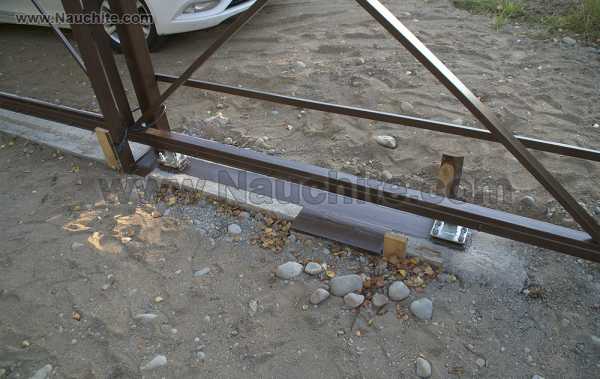

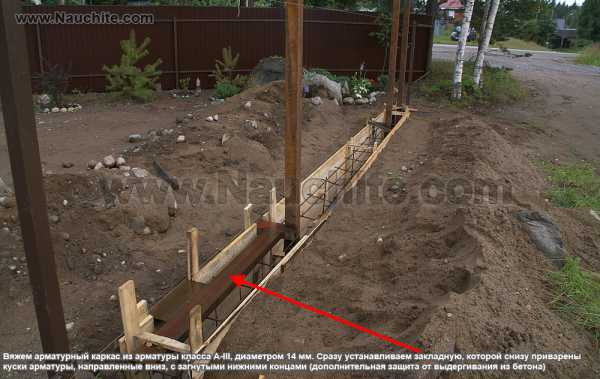

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.

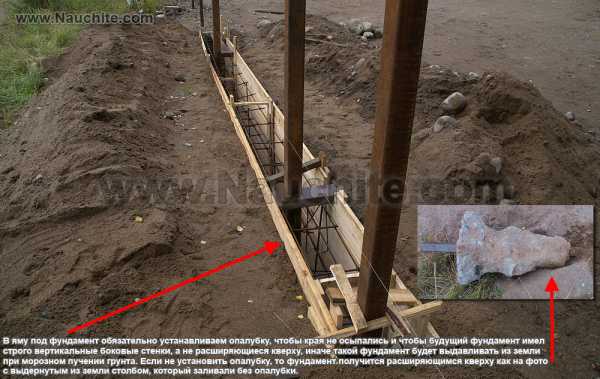

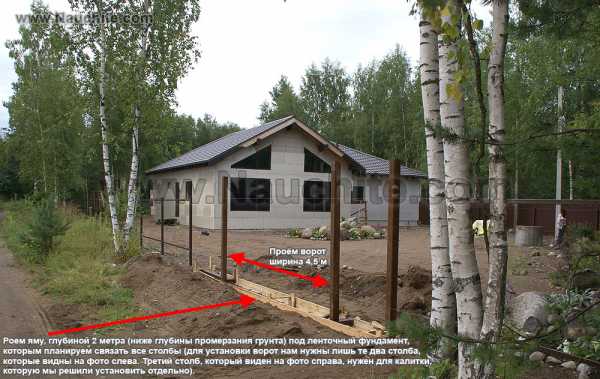

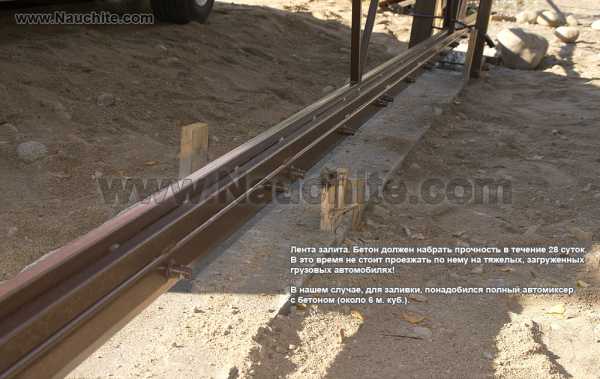

Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

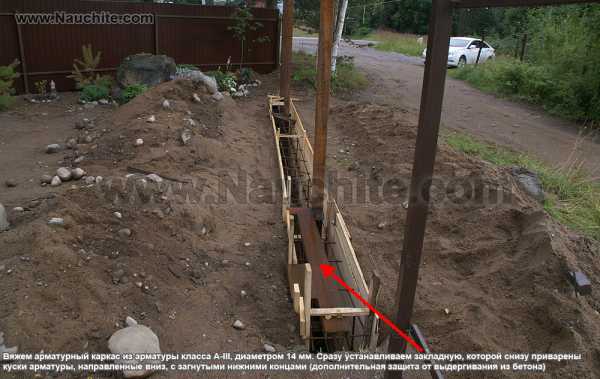

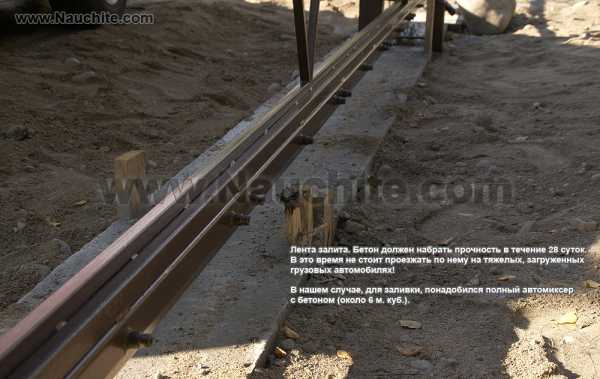

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».

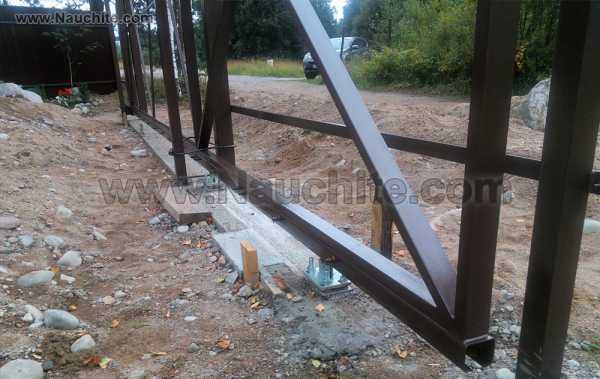

Откатные ворота. Конструкция каркаса ворот.

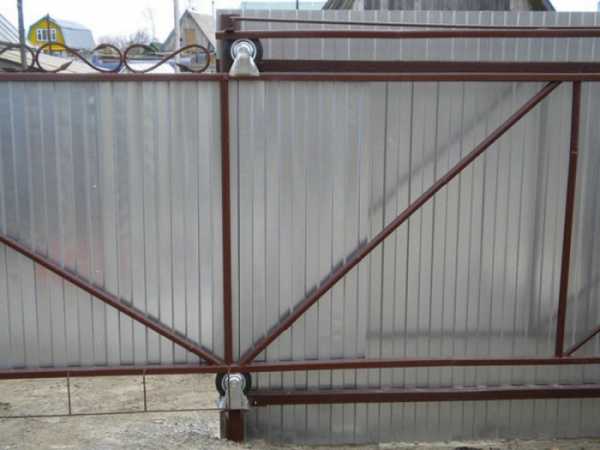

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

  • Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 800 кг < 6 метров 60х30х2мм или 60х40х2мм 20х20х2 мм
    ≥ 800кг ≥ 6 метров 80х40х2 мм 40х20х2 мм



  • Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т.п.):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 500 кг < 5 метров 60х40х2мм 20х20х2 мм
    ≥ 500кг ≥ 5 метров 80х40х2 мм 40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для

nauchite.com

Откатные ворота своими руками: чертежи и пошаговая инструкция

Из всего многообразия разновидностей ворот, уже достаточно продолжительное время, пользуются неизменным спросом откатные системы. Это обусловлено целым рядом их неоспоримых преимуществ перед простыми распашными разновидностями. Но насколько сложно сделать откатные ворота своими руками, какие вообще бывают раздвижные ворота стоит рассмотреть более детально.

Виды раздвижных воротных конструкций

Все сооружения описываемого типа делятся на несколько типов, имеющих отличия, связанные с организацией процесса отрывания. Принимая, какой из них выбрать, для того, чтобы построить раздвижные ворота своими руками, нужно дать разностороннюю оценку характеристикам и устройствам таких конструкций.

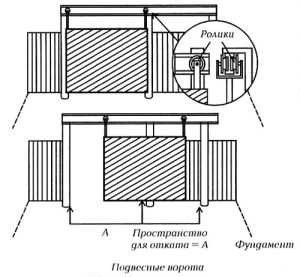

Откатные ворота с верхним подвесом

Откатные ворота с верхним подвесом - это самый известный и самый надёжный, но имеющий свои положительные и негативные особенности.

Устройство подвесной системы организовано следующим образом. По рельсу, который прикреплён к верхним частым воротных столбов, на подвесных роликовых тележках перемещается основное воротное полотно. Перемещение по рельсу осуществлялось как при помощи ручного привода или простого физического усилия, так и посредством электродвигателя.

К плюсам стоит отнести:

  • Высокую надёжность и неприхотливость
  • Автономность от погодных и иных условий
  • Относительную простоту исполнения

Минусы такие:

  • Ограничение максимального вертикального габарита, въезжающего через такие ворота автотранспорта
  • Достаточно высокая цена материалов

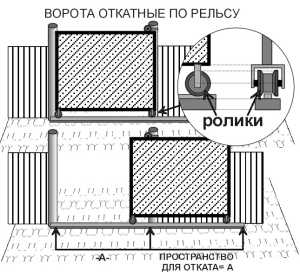

Откатные по рельсу

Откатная конструкция имеет следующее устройство. Специальный рельс, имеющий направляющий желоб в своей структуре, надёжно закреплён на поверхности земли. Воротное полотно перемещается по этому рельсу при помощи механического или электрического воздействия.

Такую разновидность конструкции можно считать наиболее простой в исполнении, но не самой простой в эксплуатации.

С одной стороны:

  • Вся масса полотна направлена по естественному вектору, что делает сооружение надёжным
  • Для обустройства территории для отката ворот места потребуется ровно столько, сколько составляет параметр ширины воротного проёма

С другой стороны:

  • Грязь с колёс автотранспорта или снег постоянно засоряют желоб, по которому катятся воротные ролики, что требует постоянного контроля и чистки направляющего рельса
  • Постоянное наличие песчинок грунта в рельсовом желобе ведёт к преждевременному износу роликов и необходимости их регулярного ремонта и замены, что достаточно дорого

Консольные

Наиболее сложными по конструкции, но максимально практичными с эксплуатационной стороны есть консольные ворота.

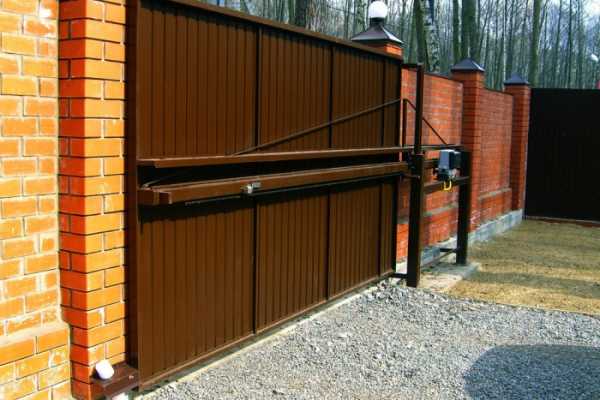

Устройство откатных ворот консольного типа следующее. Основное полотно крепится на роликовой системе, которая перемещается по рельсу. Он может находится как около поверхности земли, так и посредине или в верхней части всей конструкции. В верхней части и на противоположном от передвижной конструкции столбе имеются роликовые блоки, обеспечивающие упор воротам во время движения и фиксацию в закрытом положении.

Положительными сторонами этого варианта есть:

  • Универсальность для любых видов транспорта
  • Неприхотливость в эксплуатации

Минусами же можно считать:

  • Высокую цену
  • Необходимость значительного дополнительного пространства для обустройства противовеса

Разделение типов раздвижных ворот может быть связано и с типом опор, на которые будет крепиться вся конструкция.

Ворота на винтовых сваях

Такая структура требует минимального временного периода для построения. Делается она так. Сваи завинчиваются в грунт на глубину минимум 1,5 метра. Это зависит от степени промерзания поверхности зимой. В северных регионах этот показатель достигает 2 м. На готовые опоры монтируется вся остальная система.

Следующим фактором, который может иметь различие при сооружении откатных ворот, есть способ их перемещения. Таких вида два:

Механические системы

Движение полотна приводится в действие при помощи прямого физического усилия человека. Этот вариант простой и дешёвый, но не слишком удобный, если въездом приходиться пользоваться часто.

Автоматические системы

Достаточно дорогие, но очень удобные конструкции, которые получили максимальное распространение, не смотря на цену. Для их обустройства нужны комплекты автоматического открывания, которые состоят из множества компонентов.

Подготовка сооружения откатных ворот

Перед тем, как сделать откатные ворота своими руками, необходимо будет выполнить ряд процедур.

Во-первых, нужно принять решение, нужны ли именно раздвижные ворота или достаточно будет обойтись распашными. Поэтому следует знать

Принцип работы

Отдавая предпочтение откатным системам, желательно иметь представление о принципе их работы.

Сами ворота состоят из одного полотна, а не двух, как в большинстве распашных вариантов. К рамке полотна прикреплена несущая балка. Она, в свою очередь, имеет особый профиль. Внутри него перемещаются роликовые каретки, которые имеют плотный контакт с профилем. Во время этого движения балка тоже перемещается вместе с главным полотном. Так происходит открывание и закрывание воротной системы. При полностью закрытом положении очень сильно увеличивается нагрузка на роликовые каретки и балку. Для облегчения этого воздействия используется концевой разгрузочный ролик. Он входит в нижний улавливатель и упирается в него. В противоположной части конструкции для фиксации полотна во время полного открытого положения также применяется концевой ролик, который имеет ограничитель и улавливатель.

Преимущества раздвижных ворот

К этому перечню стоит отнести:

  1. Экономию территории
    За счёт того, что при открывании не требуется специальное пространство, такие системы не просто его экономят, но позволяют обустраивать въезд на территорию в местах непосредственного её соприкосновения с проезжей частью. С внутренней стороны огороженной территории также могут припаркованная техника ставиться сразу у линии ворот, а не на расстоянии нескольких метров, как это бывает в случае с распашными конструкциями.
  2. Проём раздвижной системы не имеет верхних, а также, нижних ограничений.
  3. Не снегопады, не грязь с колёс автотранспорта на влияют на качество работы раздвижной системы.
  4. Основная масса элементов перемещения, которые участвуют в качении полотна, расположены внутри балки, в следствие этого, менее коррозируются.
  5. Система противовеса и распределения нагрузок позволяет приводить в движение полотно малыми усилиями.
  6. Такие конструкции оборудуются автоматикой наиболее просто, а следовательно дешевле.
  7. Надёжный фундамент и элементы удерживания способствуют противодействию всей системы большим парусным нагрузкам.

Оценка возможности монтажа

Перед тем, как начнутся непосредственно изготавливаться автоматические ворота своими руками, следует определить возможность их установки.

  • Оценка свободного пространства
    Для нормального размещения всей конструкции потребуется место вдоль линии открывания, которое будет минимум в полтора раза больше длины воротного полотна. Это нужно для того, чтобы поместились в этом пространстве не только сами ворота, но и противовес.
  • Поверхность грунта
    Для перемещения полотна потребуется ровное горизонтальное пространство. Если поверхность земли неровная, то её нужно выровнять, в противном случае, установка откатных ворот будет невозможна.
  • Со стороны, в которую будут открываться будущие ворота не должна располагаться калитка. Её целесообразно разместить с противоположной стороны. Делать её в самом полотне тоже не стоит. Это будет неудобно, так как придётся постоянно перешагивать высокий порог, а для въезда садовой тачки или мопеда и вовсе нужно будет открывать ворота.
  • В качестве пешеходного прохода раздвижные системы лучше не использовать, поскольку ролики и остальные элементы имеют определённый ресурс, который выработается при частом открывании гораздо быстрее запланированного проектом.
  • При обустройстве въезда под углом стоит это предусмотреть и увеличить ширину проёма, что, конечно же увеличит и стоимость строения.

Специфика расчётов

Чтобы все системы работали слаженно и надёжно, нужно заранее произвести несколько важных вычислений. Установка откатных ворот начинается со следующих расчётов.

Расчёт габаритов

Эти показатели будут определять функциональность собранной системы и количество израсходованного на неё материала, следовательно

Ширина откатных ворот будет равна

  • Общей ширине самого проёма
  • Технологическим зазорам открытия и закрытия
  • Минимальной дистанции между центрами кареток

Высота
Будет иметь значение, равное высоте опор или меньшее, в зависимости от желания владельца

Расчёт противовеса

Чтобы полотно получало свободный ход и не создавало чрезмерных нагрузок на систему перемещения, нужно, чтобы масса конструкции была равномерно распределена по кареткам. Этому способствует само расположение кареток и противовес, длина которого должна быть в пределах, не меньше 40% всей ширины ворот. Самым лучшим числовым значением, в этом случае, будет 50%.

Расчёт веса

Здесь следует учесть используемый для построения ворот материал.

  • Профнастил имеет параметр – 4 кг/м. кв.
  • Листовой металл 2 мм весит 17 кг/м.кв.

Исходя из этих чисел, полотно, имеющее габариты 2х4 м. примерно будет весить 200 кг. Это нужно учитывать для подбора направляющей балки. Но выбирать её нужно с запасом по массе до 40%, чтобы продлить срок её службы и увеличить общую надёжность конструкции.

Расчёт прочности фурнитуры

Компонентами системы, обеспечивающей перемещение полотна ворот, являются:

  • Улавливатели
  • Ролики
  • Поддерживающая шина

Фурнитура выдерживает нагрузки:

  • Парусные
  • Веса ворот и трения

Ветровая нагрузка имеет значение при ветре 12 м/с – 90 кг/м.кв. Чтобы ворота имели запас прочности, нужно брать значения с запасом. Боковой момент равен 100 кг/м, и умножается он на 8 кг/м. Получается - 800 кг/м. На каждую опорную составляющую приходится 150-180 кг/м.

Дополнительные расчёты

Стоит придать значение рейке, которая используется в раздвижной конструкции, количеству анкеров, опоре для роликовых кареток. Важным моментом является расчёт закладных на опорах. Здесь целесообразно исходить из 60% общей массы полотна, поделённой на общее количество закладных элементов.

Изготовление и установка ворот

Монтаж откатных ворот является достаточно ответственной работой, включающей в себя много этапов, каждый из которых имеет своё значение. При том, что общий алгоритм действий близок к любому подобному, всё же он имеет отличия, которые стоит учесть.

Подготовка

Сдвижные ворота своими руками начинать следует с подготовки. Для этого необходимо:

Оценить состояние столбов
Если они остались от прежних ворот. Здесь надо проверить:

  • Проверить ух уровень
  • Надёжность крепления в грунте
  • Состояние материала, из которого они выполнены

Если все параметры в норме, то такие опоры будут годны для использования в откатной конструкции, если же нет, то нужно установить новые стойки или колонны.

Обеспечить возможность копания ямы
Имеющей габариты 0,5м в ширину и 2 метра в длину. При этом яма должна копаться впритык к столбу и быть параллельной траектории ограждения.

Если строятся кирпичные колонны
То нужно в них поместить закладные, которые имеют габариты пластины 100 на 100 мм и её толщину 5 мм. Верхний закладной элемент располагается внутри опоры рядом с её краем, который соприкасается с проёмом. Нижний закладной элемент находится с той же стороны, но на дистанции 200 мм от нулевой отметки, за которую считают габарит въезда через ворота.

Самый распространённый параметр ширины проёма – 4 метра
Большинство наборов фурнитуры подходят именно под это числовое значение. Если нет особых требований выполнить проём шире или уже, то разумнее всего руководствоваться этим показателем.

Требуется сразу иметь представление о материале облицовки поверхности ворот
Все материалы имеют различную массу, а это, в свою очередь, отразится на типе силовых элементов. Даже если полотно покрыто лёгким материалом, оно может быть дополнительно декорировано ковкой или другими украшениями, которые имеют свой вес. Это надо учитывать.

Выбор комплектующих

Конструкция откатных ворот состоит из массы деталей, количество и характер которых нужно знать заранее, чтобы купить. Для этого составляется чертёж или, хотя бы, эскиз, на котором нанесены все элементы и их крепежи (такой чертеж Вы можете найти выше). Обычно, вполне достаточно такого набора:

  • Направляющий рельс - 6 метров
  • Роликовая каретка - 2 шт
  • Накатной ролик - 1 шт
  • Верхние ролики - 1 шт
  • Уловитель (нижний) - 1 шт
  • Уловитель (верхний) - 1 шт
  • Заглушки резиновые - 2 шт

Разметка

Этот этап включает несколько параметров:

  • Нужно выбрать нулевую отметку. За неё, как правило, принимают уровень в месте непосредственного въезда в проём гаража или участка. Сам уровень поверхности можно создать в последствии. Важно знать его при возведении откатной конструкции и отметить на обоих опорах.
  • Через нулевые отметки натягивается верёвка вдоль ограждения в сторону, куда будет открываться вся система, на расстояние более двух метров.

Фундамент для откатных ворот

Для фундамента роется яма, которая имеет параметры - 2 метра в длину, 0,5 метра в ширину и 1,5 метра в глубину.

В готовую ямы помещаются арматурные каркасы, выполненные из арматуры 16 мм. Вдоль ямы впритык к несущему столбу кладётся швеллер №20. К нему приваривается каркас. Стенки и дно ямы рекомендуется выстелить плёнкой.

Поверхность швеллера должна быть на отметке ноль, которая отмечена на опорах. Края ямы можно обустроить досками, чтобы придать аккуратности краям будущей бетонной конструкции.

Заранее должны быть уложены электропровода, если планируется применение электропривода. Производится бетонировка в пропорциях:

  • Одна часть цемента М400
  • Две части песка
  • Четыре части щебня
  • Одна часть воды, но её количество регулируется степенью увлажнённости всех сыпучих компонентов. Рекомендуется добавление пластификатора С-3 или аналога

Заливку фундамента для откатных ворот бетона нужно производить в один день, не давая застывать залитым слоям, иначе монолитная конструкция не получится. Если нет возможности использовать большую бетономешалку, то целесообразно купить товарный бетон.

Бетон подаётся в яму аккуратно, чтобы не нарушить расположение армированного каркаса.
Остатки бетона после заливки следует удалить с поверхности швеллера. Застывание бетона длится 28 дней, но монтажной прочности он достигает примерно через неделю. С этого времени допускается проведение остальных монтажных операций.

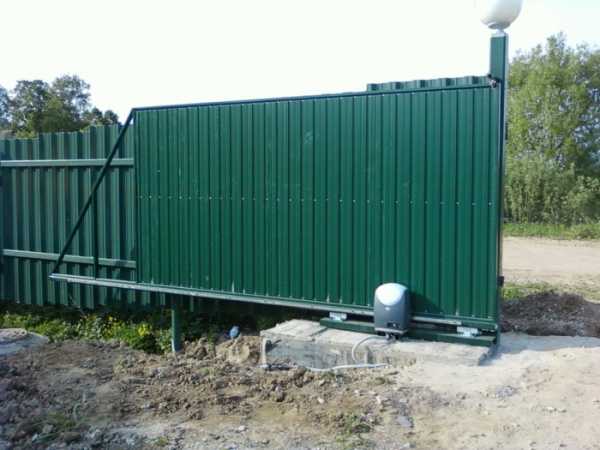

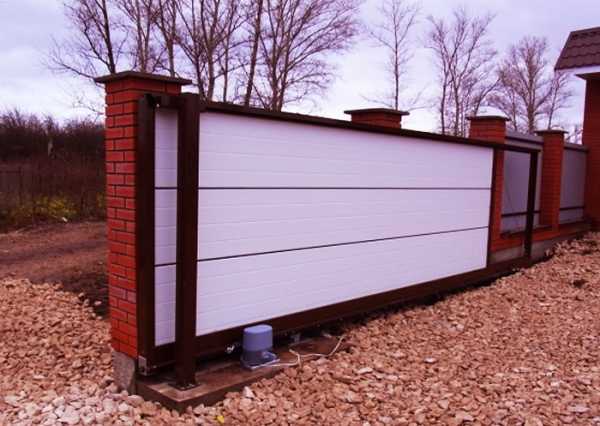

Автоматика для откатных ворот

Если конструкция откатных ворот будет иметь автоматику, то нужно позаботиться о её приобретении, исходя из следующих характеристик, так как при выборе автоматики для откатных ворот крайне желательно не ошибиться:

  • В проёме 4 метра рекомендуется применять привод, рассчитанный на 500-600 кг воротной массы.
  • Для проёма до шести метров берётся автоматика для 600-1300 кг.
  • При интенсивной эксплуатации рекомендуется использовать комплекты для массы до 1800 кг.

Если будут делаться сдвижные ворота своими руками без автоматики, то приобретение её не нужно, но все остальные работы выполняются в той же последовательности и в том же объёме.

Изготовление рамы

Рассматривая, как сделать раздвижные ворота своими руками, следующее, что надо выполнить после установки столбов и заливки бетонного основания, это изготовить раму будущих ворот.

Для этого нужно использовать профильную трубу 40 на 40 мм. или уголок с полкой не менее 40 мм. Отрезанные по указанным в схеме размерам куски металла выкладываются на ровной поверхности и свариваются. Посредине рамки тоже должна быть перемычка для создания нужной жёсткости. К готовой рамке приваривается противовес. Далее производится крепление облицовки полотна.

Очень важно, чтобы все работы велись на ровной поверхности, иначе добиться получения изделия, которое будет иметь однородную плоскую поверхность, будет сложно. Если нет возможности проведения подобных работ качественно, то лучшим решением будет обращение к профессионалам.

Монтаж

Чтобы удобно было крепить роликовые тележки, надо купить монтажную пластину. Она поможет:

  • Производить регулировку положение полотна горизонтально и по высоте
  • Снимать ворота, если потребуется ремонт роликовых блоков

Последовательность монтажа следующая:

  1. Роликовые тележки надеваются на монтажную пластину, следя, чтобы высота была на всех шпильках однородной.
  2. На фундаменте размечается дислокация монтажных пластин. С этой целью, от края швеллера, который расположен ближе к проёму, отмеривается расстояние 1500 мм, проводится разметочная линия, которая перпендикулярна длине швеллера. С этой линией будет соприкасаться край первой монтажной пластины.
  3. Вторая пластина будет находится в месте, которое определяется следующим образом. Измеряется общая длина ворот и из неё вычитается 100 мм. Это полученное расстояние следует отложить от края ответной опоры параллельно линии воротного полотна до швеллера. В этом месте чертится перпендикуляр. Он будет касательной линией для второй монтажной пластины.
  4. При не слишком высокой надёжности опор, следует к закладным приварить трубу из профиля на высоту, которая равна высоте воротного полотна плюс ещё 200 мм. Параметры этой трубы будут 40 на 40 мм. На опорной колонне она может быть монтирована вплотную к краю. На противоположной колонне её следует крепить на расстоянии 20 – 50 мм от края опоры.
  5. Далее натягивается шнур. Его располагают на высоте около 200 мм и расстоянии до 30 мм от обоих столбов горизонтально и одновременно параллельно линии открывания ворот. Расположение верёвки должно быть по всей длине перемещения ворот.
  6. В несущую балку устанавливаются роликовые каретки. Их сдвигают на середину полотна. После этого ворота перемещают вертикально над швеллером. Каретки, в это время, устанавливаются возле начерченных заранее отметок. Установленные площадки на этом этапе можно слегка приварить, проверив уровень ворот.
  7. Далее проверяется движение ворот и уровни во всех направлениях. Если нет никаких помех и затруднений при движении, зубчатая рейка для откатных ворот позволяет им легко перемещаться, то можно завинчивать плотно гайки на каретках и приваривать окончательно площадки.
  8. На заднюю часть несущей балки крепится заглушка. В передней части – устанавливается концевой ролик.
  9. На опорной колонне в её верхней зоне крепится направляющее устройство с роликами. С этой целью на столб устанавливается кронштейн, который удерживает направляющую. Далее производится разметка отверстий. В кирпичной колонне кронштейн монтируется анкерами, к столбу из металла его можно приварить или прикрутить саморезами. Потом ролики выставляются таким образом, чтобы он максимально плотно охватили рамку ворот, при этом сохраняя их вертикальное положение.
  10. Полотно откатывается в закрытое положение. На противоположном от несущего столбе производится разметка крепежа нижнего уловителя. При этом нужно, чтобы концевой ролик достаточно плотно заходил на полку улавливающего устройства, обеспечивая тем самым снятие нагрузки с роликовых блоков. Последним действием повторно проверяется лёгкость хода ворот.
  11. Устанавливается верхний уловитель. Его функция – предотвращать полотно от раскачивания во время ветра. Ворота закрываются и в этом положении производится разметка верхнего уловителя. Если необходимо, то может ещё быть установлен задний ограничитель. Его задача – не допускать воротам открываться слишком далеко, когда они полностью отрыты.

Покраска

После проведения всех установочных работ производится покраска. Сама рамка должна быть погрунтована и покрашена в процессе изготовления, так как прикреплённое к ней облицовочное покрытие на стадии сборки всей конструкции не позволит нанести краску под закреплённые материалы. Собранную конструкцию обязательно обезжиривают, места сварки зачищают от шлака щёткой по металлу, ржавчину удаляют наждачной бумагой. После этих работ поверхность металла покрывают грунтом и двумя слоями краски, давая полностью просохнуть каждому слою.

После покраски производится смазка всех трущихся элементов, если это оговорено инструкцией.

Распространённые ошибки

Установка автоматических откатных ворот требует тщательности на всех этапах, но отсутствие опыта исполнителя может стать причиной некоторых типичных ошибок, которые допускают новички.

  1. Плохая подготовка и выполнение фундамента.
  2. Неправильная сборка конструкции.
  3. Ошибки при подборе массы полотна под несущую балку. При этой ошибке полотно ворот может провиснуть.
  4. Наличие скрипа может говорить о том, что в подшипники попал песок.
  5. Красить надо аккуратно, не допуская появления потёков красителя.
  6. В разных регионах разная глубина промерзания почвы. Поэтому, если есть сомнения, что 1,5 метров глубины ямы для фундамента будет достаточно, чтобы мороз не вспучил почву под ним, то лучше сделать фундамент на большую глубину.

Видео по установке откатных ворот

Краткая пошаговая видео инструкция по установке откатных ворот своими руками. Авторы видео "Заборики" действительно знают свое дело и их инструкция довольно неплоха. В данном видео показаны все этапы установки откатных ворот от самого начала

Заключение

В статье было рассказано, как как сделать автоматические ворота своими руками. Если соблюдать все рекомендации, то можно добиться вполне приемлемого результата. Конечно, чтобы всё было идеально, такую работу должны выполнять профессионалы. Ведь важно знать не только, как сделать какой-либо участок построения, а и иметь опыт в выполнении подобных операций. По описанной выше последовательности выполнения работ можно сделать откатные ворота своими руками без автоматики, если откатная система будет использоваться в местах, где она будет использоваться редко или там, где есть риск кражи оборудования. Самый распространённый подобный пример – дачные сообщества.

Различные монтажники по-разному производят сборку раздвижных воротных систем. Это может ещё зависеть и от предлагаемых промышленностью комплектов фурнитуры и автоматики. Поэтому описанный алгоритм носит, скорее рекомендательный характер. Основным документом для возведения подобных конструкций стоит считать строительный проект и инструкцию к используемому оборудованию. На всех этапах выполняемых работ следует не забывать о соблюдении техники безопасности, использовать все имеющиеся средства индивидуальной защиты.

myfencing.ru

Механизм для откатных ворот

Откатные ворота все чаще устанавливаются владельцами загородных участков, так как они являются надежными и достаточно удобными. Чтобы установить такую конструкцию собственными руками, следует узнать об особенностях подобных ворот и о правилах монтажа. Приобретая механизм для откатных ворот, важно внимательно его осмотреть, чтобы не купить некачественный товар.

Достоинства и недостатки откатных конструкций

Конструкция откатных ворот имеет следующие преимущества:

  1. Створки не мешают въезду и выезду автомобиля с участка. При этом использование откатных ворот позволяет экономить пространство.
  2. Возможность установить систему в любых климатических условиях.
  3. Разнообразие отделочных материалов, применяемых при создании откатных створок. Благодаря этому можно выбрать именно те изделия, которые подходят для конкретного участка.
  4. Сохранение правильного положения створки даже при длительном использовании. Это связано с особенностью строения системы.
  5. Возможность выбрать различную автоматику для ворот.

К недостаткам описываемого типа конструкций можно отнести:

  • более высокая стоимость, если сравнивать со стоимостью других типов конструкций;
  • также стоит отметить, что для установки откатных створок необходимо создавать фундамент;
  • вдоль забора необходимо выделить пространство для створки.

При желании можно сделать и установить откатные ворота своими руками. Многие устанавливают в створке калитку. Чтобы не тратить время на создание всех элементов конструкции, можно приобрести набор для ворот.

Типы откатных конструкций

Все откатные конструкции разделяются на несколько типов:

  1. Подвесные конструкции. Такие изделия являются тяжелыми, но достаточно надежными, поэтому их часто устанавливают владельцы участков. Полотно таких конструкций закрепляется на балке для откатных ворот, которая располагается над проездом. Из-за этого в проем не могут проезжать высокие автомобили.
  2. Консольные. Такие конструкции не оборудуются балкой над проездом. Они не боятся снега, сильного ветра и заносов пылью. Подобные конструкции устанавливаются на фундаменте, который создается сбоку от проема.
  3. На винтовых сваях. Для установки описываемого типа конструкций на глубину 1500 мм закручиваются металлические сваи. Установка подобных конструкций происходит в течение нескольких дней.
  4. Механические. Подобные изделия открываются вручную. Они имеют низкую стоимость, поэтому приобретаются многими владельцами участков. Но, выбирая такие конструкции, стоит помнить, что их лучше устанавливать на участке, который используется достаточно редко.
  5. Автоматические. Такие конструкции оснащаются электроприводом и пультом дистанционного управления. При выборе такого варианта необходимо приобрести комплект автоматики для откатных ворот.

Стоит помнить, что независимо от типа конструкции такие ворота требуют свободного пространства около ограждения.

Из чего состоит комплект для откатных конструкций

Многие профессионалы не советуют приобретать рельсовые механизмы. Это связано с тем, что владельцу участка после установки такого механизма часто приходится чистить направляющие для откатных ворот.

Главную роль выполняют ролики. Если сравнивать их с другими деталями, стоит отметить, что они выдерживают достаточно большие нагрузки. Некоторые владельцы участков устанавливают самодельные откатные ворота.

Стоит отметить, что распространенными являются комплектующие для откатных ворот «Ролтэк».

Подробное описание комплектующих

Для сборки конструкции используются следующие детали:

  1. Направляющий рельс, который необходим для передвижения створки на роликах.
  2. Заглушка. Она способствует защите задней части направляющей.
  3. Верхний улавливатель. Данный элемент конструкции закрепляется на принимающей опоре и необходим для удержания створки от раскачивания после того, как створка закрылась.
  4. Нижний улавливатель.
  5. Шина с регулируемыми роликами. Этот элемент представляет собой квадратный кронштейн, имеющий резиновые ролики. Шина способствует поддержанию вертикального положения конструкции.
  6. Опорный ролик. Во время закрытия данный элемент внедряется в нижний улавливатель и способствует предотвращению удара полотна. Это способствует сохранению конструкции даже при длительной эксплуатации.
  7. Фотоэлементы для автоматических откатных ворот. Они позволяют сделать конструкцию более безопасной, так как останавливают створку при наличии препятствия в проеме.

Чтобы все описываемые элементы способствовали эффективной работе системы, необходимо правильно их установить и проверить, как двигается полотно. Для правильной установки всех элементов конструкции необходима схема откатных ворот с отображением размеров.

Устройство откатных конструкций

После приобретения всех необходимых материалов и подготовки территории для установки ворот необходимо выполнить следующие работы:

  1. Сначала на монтажную пластину надеваются роликовые тележки. Во время проведения таких работ стоит следить, чтобы все они располагались на одном уровне. Стоит помнить, что верхние гайки не стоит сильно затягивать.
  2. После этого на фундаменте необходимо пометить расположение пластин, отступив от края швеллера примерно 150 мм.
  3. Чтобы определить, где будет располагаться вторая опора, стоит вычесть 100 мм от длины ворот. Полученный результат помечается между началом ответной опоры и швеллером.
  4. После этого происходит натяжка шнура. При этом стоит придерживаться уровня примерно 15-20 см от поверхности земли.
  5. После проверки вертикальности всех элементов можно начинать работы по сварке роликовых площадок.

Внимательно изучив устройство откатных автоматических ворот можно установить их своими руками, не нанимая профессионалов. Но перед началом работ стоит тщательно подготовиться, чтобы не совершить ошибок.

Во время установки ворот важно закрыть несущую балку заглушкой и концевым роликом. Сверх опорного столба необходимо зафиксировать направляющее устройство. Оно устанавливается при помощи анкеров или саморезов. Чтобы производить установку было более удобно, стоит приложить к опоре кронштейн и наметить нужные точки заранее.

Если на створку будет установлен электропривод, необходима зубчатая рейка для откатных ворот.

Фурнитура ворот

Стоит помнить, что любые детали, которые могут потребоваться при установке откатных ворот, нужно приобретать только в строительных магазинах. Некоторые пытаются создавать комплект фурнитуры для откатных ворот самостоятельно, но такие работы стоит выполнять только при наличии большого количества времени и специализированных инструментов. Приобретая готовые изделия в специализированном магазине можно не беспокоиться о том, что они могут быть некачественными.

Во время выбора комплектующих необходимо точно знать размеры направляющей ворот. Этот элемент системы выбирается исходя из ширины конструкции. Данное значение умножается на 1,5. Полученная цифра и должна быть равна ширине направляющей.

Во время приобретения фурнитуры важно учитывать и вес полотна. Многие детали, предназначенные для откатных ворот, создаются с учетом определенного веса створки. В строительных магазинах можно найти детали, которые предназначены для установки на ворота, вес створки которых находится в пределах между 400 и 800 кг. Если конструкция отделывается профнастилом, можно приобретать детали, предназначенные для легких изделий. Если же ворота будут отделаны ковкой, необходимо купить более надежные материалы.

Во время приобретения роликовых кареток нужно решить, будут ли ролики металлическими или полимерными. Если покупаются изделия второго типа, стоит более бережно относиться к конструкции, так как от этого зависит сохранность фурнитуры. Полимерные ролики являются менее прочными, но они производят меньше шума. Именно поэтому их и приобретают многие владельцы загородных участков.

Перед тем, как определиться с выбором, стоит внимательно осмотреть все предлагаемые детали, а также упаковку, в которой они предоставляются. Даже при наличии небольших повреждений стоит присмотреть более качественные изделия, так как хорошие производители не допускают выхода в продажу поврежденного товара.

Стоит заранее выбрать замок для откатных ворот. Распространенными являются устройства для створок из профнастила.

bouw.ru

чертеж, схема и инструкция по монтажа

Вид конструкции изнутри

Если лет десять назад о том как сделать откатные ворота своими руками некоторые люди могли только мечтать, то сегодня такой конструкцией никого не удивишь. Многие могут себе позволить заказать готовое изделие со всей фурнитурой и аксессуарами, но мастерам умельцам известно о том, как смастерить их самостоятельно, с помощью подручных материалов, а некоторые только задумываются над тем, как соорудить откатную систему ворот своими руками на даче или возле собственного дома.

Для тех, кто уже решился, но не знает, как воплотить в реальность свои желания, и собран этот, надеемся, полезный материал. В нем мы постарались отобразить самые важные аспекты, видеоматериал и чертежи по изготовлению, монтажу и комплектации различных типов откатных ворот.

Когда не знаешь с чего начать

Расчистка территории и подготовка основания

Любое строительство берет начало с осмотра территории и подготовки схемы будущей конструкции с учетом всех составляющих элементов. Откатные или раздвижные/сдвижные ворота не исключение хотя бы только потому, что конструкция любого вида довольно сложная. Изготовление и монтаж сдвижных ворот своими руками – процесс трудоемкий и кропотливый.

Начнем с очистки и разметки территории. У раздвижных систем есть одна особенность – их монтаж невозможен в том случае, если недостаточно места вдоль ограждения для отката полотна. Чтобы убедиться в том, что на вашем участке дачи места хватает, следует произвести некоторые расчеты.

Исходя из размеров стандартного проема, ширина въезда должна быть не менее трех метров. Оптимальной для комфортного пользования шириной проема считается 4м. Выяснив направление отката, нужно прибавить к этой величине еще половину. Ровно столько должно быть свободного места для отката полотна. То есть, вдоль ограждения следует расчистить и выровнять площадку длиной 6м. Если внутри участка территориальной возможности нет, не отчаивайтесь. Конструкцию можно возвести и снаружи.

Недостатком этого типа ворот является невозможность самостоятельной сборки и монтажа. В одиночку с задачей не справиться. Но, если вас сложности не пугают, и есть помощники, то переходим к следующему этапу.

Значение опорных столбов

Схематическое изображение кирпичных опорных столбов

Выбирая вариант конструкции будущего изделия, следует внимательно изучить все достоинства и недостатки каждой из них, чтобы в ходе эксплуатации, установленные сдвижные ворота своими руками, не разочаровали своего хозяина.

Но, сначала имеет смысл заметить, что может и не каждому виду изделия требуется основательный фундамент для движения полотна, но любому из них обязательно нужны прочные и устойчивые опорные столбы. И если на участке вашей дачи или дома есть капитальное оградительное сооружение, то считайте, что часть подготовительных работ для возведения выдвижных ворот уже выполнена.

Вам придется только позаботиться об обустройстве фундамента, если вы отдаете предпочтение таким воротам, как консольные или рельсовые. Так как для подвесных конструкций особой нужды в основательном фундаменте нет. На видах изделий и их обустройстве остановимся чуть позже.

Легкое обустройство основания

Винтовые сваи для обустройства фундамента

Если, по вашему мнению, устройство ограждения недостаточно устойчиво, следует укрепить ту их часть, которая будет удерживать весь вес полотна будущего изделия. В таком случае часто прибегают к помощи такого материала, как винтовые сваи. Приобрести их можно в строительных магазинах, но важно выбирать качественные винтовые сваи, изготовленные из металла толщиной не менее 2мм.

Применение винтовых свай удобно тем, что устанавливать их можно в любую погоду без участия дополнительной техники. Они ввинчиваются с помощью специальных приспособлений в грунт на глубину 1,5 − 2м. Внутренние пустоты винтовых свай заполняются бетоном, а верхняя часть прикрывается или заваривается специальной крышкой. К ней в будущем закрепится основа, на которой и будет удерживаться весь вес полотна.

Такое обустройство фундамента под раздвижные ворота своими руками можно произвести буквально за один день. Еще одним важным достоинством винтовых свай считается то, что не понадобится время для застывания бетона, можно начинать монтаж незамедлительно. Подробности о возведении конструкции таким способом, то есть с применением винтовых свай можно узнать из видеоматериала.

При формировании фундамента следует позаботиться о прокладке электропроводки для автоматики и электропривода, монтаж которых будет производиться по окончании всех установочных работ конструкции.

Разновидности изделий

Пришло время изучить конструктивные особенности каждого вида изделия, чтобы выяснить, какому именно изделию вы хотели бы отдать предпочтение, так как раздвижные или сдвижные ворота имеют три основных типа.

Каркас консольных ворот
Подвесные
Рельсовые

Подвесные изделия

Эскиз подвесного изделия

К более раннему изобретению конструкции относятся подвесные ворота. Принцип их работы заключается в движении полотна по верхней балке, закрепленной на опорных столбах. Удобные и простые конструкции для самостоятельного изготовления. Но, как раз верхняя балка и является единственным недостатком таких устройств, так как не любой высоты транспорт может под ним проехать.

Чаще такой вид ворот применяется на предприятиях или на территориях коттеджей. Их размеры внушительные, поэтому даже грузовой транспорт проезжает беспрепятственно. К преимуществам относятся устойчивость к порывам ветра, простая конструкция, возможность установки автоматики, длительный срок эксплуатации, небольшой расход материала. Всю затратную часть можно просчитать, составив чертежи будущей конструкции.

Движущееся по рельсам полотно

Схематическое изображение рельсовой системы

Чтобы было понятней, принцип движения такого вида конструкций напоминает створку двери шкафа-купе. На полотно крепятся роликовые колеса, которые движутся внутри направляющих рельсов. В комплектацию входят: высокопрочные несущие балки, роликовая платформа полотна, концевой ролик, держатель с улавливателем рельс, по которому происходит движение полотна.

Это широко применяемый вариант, который использовали длительное время до тех пор, пока не изобрели консольную систему. Неудобство рельсов заключается только в том, что в период сильных снегопадов движение полотна крайне затруднительно. Этот вид ворот требует постоянного ухода за роликами и направляющими. Кроме того, для возведения изделия понадобится прочный фундамент, так как полотно удерживает при движении заложенные в фундамент рельсы.

О том, как сделать раздвижные ворота такого типа, можно выяснить с помощью внимательного изучения схемы, в которой будут указаны все размеры и расположение деталей конструкции.

Консольный тип

Элементы консольной системы

Консольные системы более функциональны в любую погоду, а кроме того, их роликовые механизмы надежно защищены, так как находятся внутри конструкции. Но, самодельные откатные ворота такого типа требуют серьезных расчетов, поэтому без схемы не обойтись.

Для того чтобы не ошибиться в закупке материала, следует знать обо всех составляющих элементах. Устройство этой системы самое сложное, так как в движении полотна задействовано множество механизмов. При возведении потребуется участие специалистов или подробная инструкция с последовательностью установки каждого элемента.

Способы изготовления

Изображение со всеми элементами

Изготовить откатные ворота своими руками можно, соединив заводские готовые детали, не требующие сварки. С помощью инструкции, которая прилагается к комплекту сдвижных ворот, своими руками остается только произвести сборку всех детали, фурнитуру, с учетом автоматики, и произвести монтаж на заранее подготовленное основание. Фурнитуру лучше приобретать готовую, и крепить, строго соблюдая все размерные соотношения, указанные в прилагаемой схеме.

Но, если у вас имеются навыки сварщика, то можно изготовить на даче сдвижные ворота своими руками, по заранее подготовленному чертежу. Если вы собираетесь сооружать конструкцию впервые, то рекомендуется поинтересоваться у специалистов о том, как изготовить раздвижные ворота своими руками, чтобы не упустить некоторые еще незнакомые вам нюансы.

Изготовление каркаса изделия и его основания по правильно составленной схеме – еще не самое главное мероприятие, важно проводить все сварочные работы, постоянно измеряя правильность углов и диагоналей. Малейшие несовпадения или кривизна каркаса могут усложнить весь процесс монтажа.

Инструкция по монтажу

Монтаж готового изделия

Вы уже выяснили, как изготовить откатные ворота своими руками, определившись с видом, осталось только узнать о последовательности их монтажа:

  1. После того как швеллер основания и арматурный каркас будут заложены в траншею длиной 2м, шириной 40−50см, глубиной 70−90 см, устанавливается платформа привода с внутренней стороны участка дачи. Траншея заливается бетоном. Высота основания должна быть в уровень покрытия въезда и стоять четко вдоль забора.
  2. Опорный столб ворот устанавливается вплотную к опорному столбу забора.
  3. На швеллер устанавливаются роликовые тележки в заранее отмеченные места.
  4. На роликовые тележки устанавливается каркас ворот так, чтобы ролики вошли в нижнюю балку.
  5. К опорному столбу крепятся кронштейны верхних роликов, которые выставляются так, чтобы зазор между ними и рамой был не более 2мм.
  6. Остается зашить каркас выбранным вами материалом.

Если вы решите украсить откатные ворота коваными элементами, не забудьте, что вес изделия значительно увеличится, поэтому основание и опорные столбы для ворот с коваными элементами должны быть более прочными.

moyaograda.ru

Откатные ворота своими руками чертежи схемы конструкции. Видео и фото

Содержание статьи:

Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот – набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.


Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Размеры створки

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

  • ширина проема – 4м;
  • высота примыкающего к проему забора 2 метра.

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Необходимые материалы

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

  • Трубы прямоугольного сечения 60х30:
  • 1 шт. 6-тиметровая;
  • 1 шт. 4-хметровая;
  • 1 шт. длиной 2,7 м;
  • 2 шт. по 1,85 м.
  • Трубы прямоугольного сечения 40х20:
  • 3 шт. 4-хметровых;
  • 4 шт. 2-хметровый.
  • Направляющая шина 6 м из малого или среднего комплекта.
  • Профлисты для заполнения каркаса.
  • Саморезы.

Изготовление каркаса

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

Этапы покраски:

  • с каркаса удаляется металлическая пыль и окалина;
  • поверхность протирается растворителем;
  • грунтовка;
  • покраска.

Заполнение каркаса

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.


Монтаж откатных ворот

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Для этого необходимо:

  • выкопать котлован длиной 2,2 м за примыкающим к проему забором с той стороны, куда будет открываться створка откатных ворот;
  • сварить П-образную конструкцию из прочной арматуры высотой 1,5 м и длиной 2,2 м;
  • установить конструкцию в котлован и забетонировать.

Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

  • привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
  • устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
  • к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
  • с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
  • зажимаем ролик, установленный внутри направляющей балки;
  • подключаем автоматику.


Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

  • трехфазный – более мощный;
  • однофазный – менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

  • мощность – 1,5-2,5 кВт, зависит от веса конструкции;
  • частота вращения – чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.


Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.


Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

  • подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
  • зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
  • на приемнике также зажимаем кнопку до начала мигания сигнала;
  • когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
  • отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

  • 1-е положение кратковременно замыкает контакт, пока подается сигнал;
  • 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.


GSM контроллер

Еще один способ управления воротами – GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т.е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа – плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

  • контакт 2-й группы параллельно кнопке открытия;
  • контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.


RFID идентификацию и Arduino

Плата Arduino – бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

  • плата Arduino Leonardo;
  • активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
  • устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.


Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.


Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

  • вертикальные стойки по краям проема;
  • горизонтальная балка с установленным на нее роликовым механизмом;
  • полотно ворот, движущееся по роликам на балке.
  • Достоинства подвесных ворот:
  • ветроустойчивость;
  • взломоустойчивость;
  • любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

  • ограничение верхней балкой высоты проезжающего транспорта;
  • металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.


Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

  • простая конструкция;
  • ветроустойчивость;
  • устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
  • возможность закрыть проем до 6 м.

Недостатки:

  • необходимость чистить рельс.

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.


Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

  • закрытая балка защищена от непогоды;
  • не контактируют с землей;
  • не ограничивают проем по высоте;
  • отсутствует зазор между воротами и примыкающим забором.

Недостатки:

  • длина полотна и забора должна быть в 1,5 раза шире проездного проема, в то время как рельсовые и подвесные ворота требуют равной проему длины для полного открывания ворот.

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.


Преимущества откатных ворот

Основное преимущество откатных ворот – их компактность и неприхотливость:

  • водитель автомобиля может беспрепятственно подъезжать прямо к воротам без риска повредить автомобиль при открывании проема;
  • ворота в открытом положении или при открывании абсолютно не занимают места на участке;
  • ворота могут быть установлены в любой момент, даже если прилежащая территория уже занята посадками или декоративными элементами;
  • обильный снегопад и сугробы у ворот не мешают их открыванию и закрыванию;
  • закрытая балка с установленным внутри роликовым механизмом не требуют смазки или очистки.

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

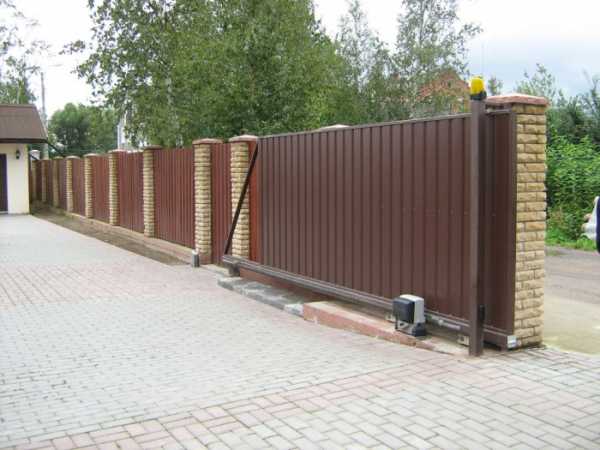

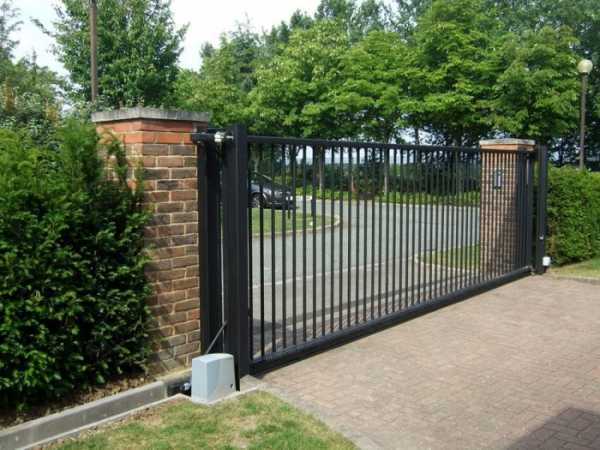

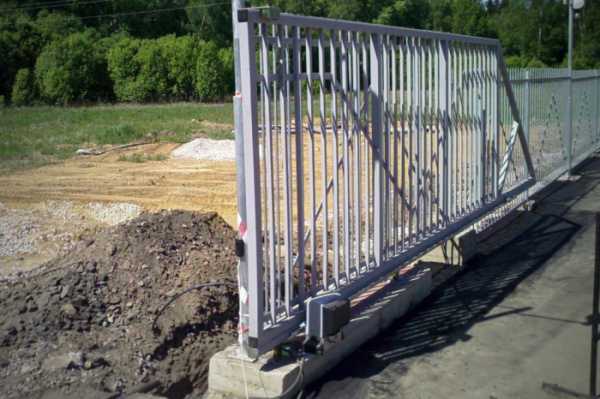

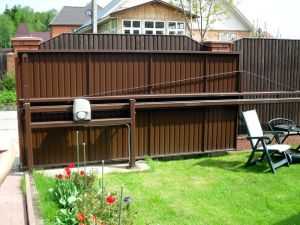

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

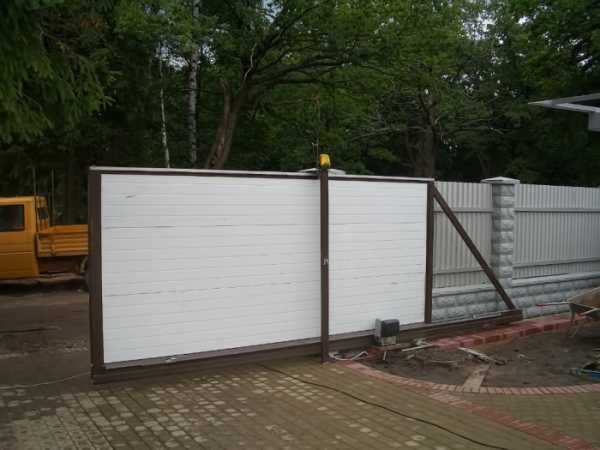

Сэндвич-панели

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

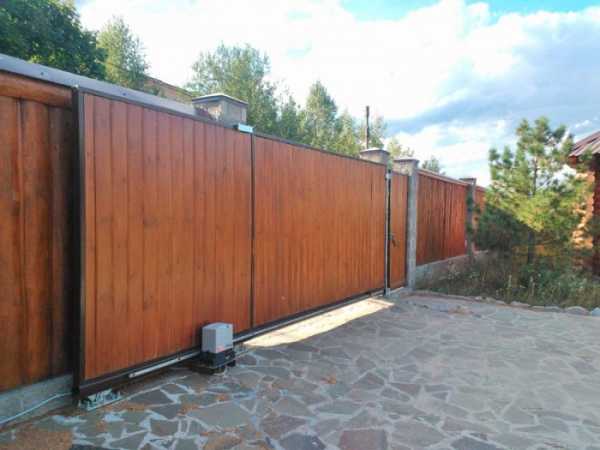

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

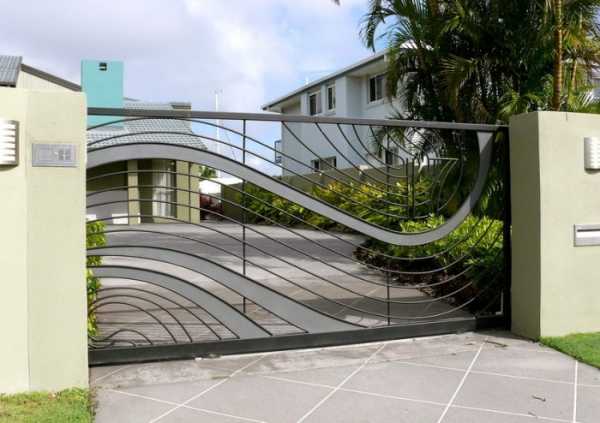

Кованые ворота

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

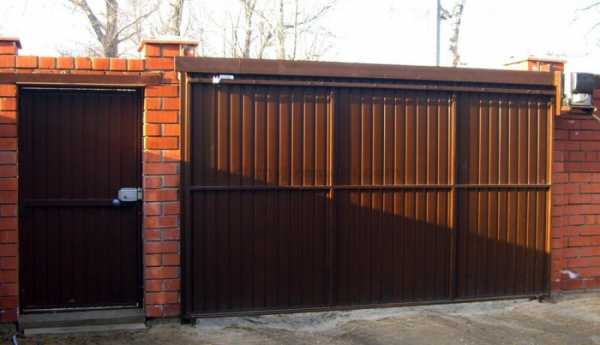

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

openfile.ru
