Как устроен твердотопливный котел

Устройство твердотопливного котла классического типа

Чтобы понимать, как функционируют котлы на твёрдом топливе, необходимо знать о том, как они устроены. Данные конструкции состоят из следующих компонентов:

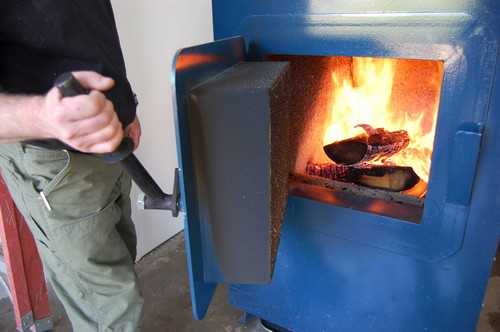

• Топочная камера. Именно сюда происходит загрузка топлива, которое, сгорая, выделяет необходимое тепло. Данная камера оснащается специальной дверцей.
• Колосниковая решетка. Именно на нее укладывается топливо при загрузке. Когда оно прогорает, то зола попадает в зольник, расположенный снизу.
• Прочистной люк, который используется для того, чтобы очищать котел от продуктов горения.
• Теплообменник, посредством которого и нагревается теплоноситель. Данный компонент выполнен в виде большой емкости, по которой проходят дымогарные трубы. Газы, выделяющиеся при горении топлива, циркулируют по трубам системы, благодаря чему в теплообменнике нагревается теплоноситель.
• Терморегулятор, посредством которого определяется скорость прогорания топлива.

Важно! Вышеперечисленные элементы считаются в таких конструкциях основными. Однако помимо них такое оборудование может включать в себя дополнительные компоненты, в значительной степени облегчающие эксплуатацию системы. К ним относятся газовые горелки, регуляторы тяги, термостатические клапаны и т. д.

Регулятор тяги выступает очень важным компонентом, посредством которого осуществляется регулировка температуры внутри подающего трубопровода. Благодаря ему в топочной камере происходит контроль воздуха. Под нагревом происходит расширение данного оборудования, в результате чего оно воздействует на заслонку, несколько приоткрывая ее.

Важно! Работа котлов с регулятором тяги может происходить автоматически, без контроля человека. Регулятор — это устройство небольших размеров, размещаемое на передней стенке котла. Когда котел запускается, то регулятор следит за тем, чтобы рабочая температура держалась в пределах 65–90 градусов по Цельсию.

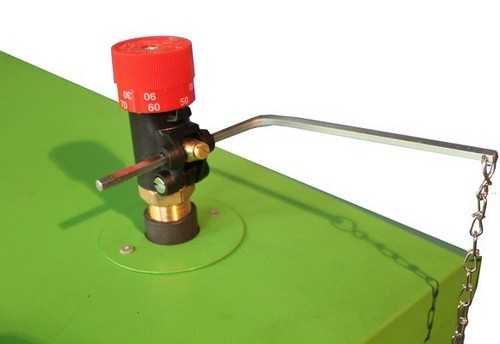

Регулятор тяги в твердотопливных котлах

Газовая горелка может работать на сжиженном или природном газе. Ее наличие в системе обеспечивает несколько важных преимуществ:

• Процесс розжига не превышает нескольких секунд.
• Простота конструкции, благодаря чему оборудование получает необходимую надежность.
• Высокий уровень безопасности.
• Возможность использования в котлах различных типов.
• Эксплуатация в помещениях закрытого типа.

Благодаря наличию термостатического клапана обеспечивается быстрый отвод тепла в случае перегрева котла. В этом случае, чтобы охладить аппарат, происходит спуск нагретого теплоносителя из системы, место которого заполняется холодной водой.

Важно! В устройствах с чугунным корпусом контур охлаждения размещается на подаче, а в стальных аналогах — внутри корпуса.

Читатели считают данные материалы полезными:

• Принцип работы конденсационного котла отопления: обзор основных производителей
• Особенности работы электрического котла, как выбрать и эксплуатировать правильно

Как работает твердотопливный котел

Котлы на твердом топливе могут использовать в своей работе разные виды сырья

Твердотопливные котлы кроме древесины могут использовать в своей работе разные виды топлива. Это могут быть пеллеты, торф, уголь и т. д. Цикл работы котла классической конструкции включает в себя три фазы:

1. Розжиг. Работа оборудования начинается с розжига. На данном этапе происходит резкое возрастание температуры в камере (до 600 градусов по Цельсию). Повышается температура также и в топочном обменнике, достигая значения в 40–70 градусов. В данном случае очень многое определяется параметрами системы.

Важно! При минимуме возможно возникновение теплового удара, который может иметь негативные последствия как для теплообменника, так и для системы. Чугунные теплообменники способны выдерживать такие нагрузки в течение длительного периода, но со временем они попросту лопаются. При быстром прогреве на фоне небольшой скорости жидкостной циркуляции возможно закипание жидкости, вследствие чего отопительная система испытывает гидравлический удар. Наибольшей уязвимостью к такому явлению отличаются трубы из пластика. На начальном этапе работы оборудования происходит следующее: воздух в помещении остается холодным, но трубы уже достаточно прогреты. Потому правильный расчет всех показателей является очень важным.

2. Второй этап характеризуется прогревом теплоносителя. Повышаясь, температура в топке достигает значения в 1000–1300 градусов. На данном этапе очень важен контроль за прогревом теплоносителя, который может разогреться до 95 градусов, что является опасным для системы. Регулировать степень прогрева можно посредством специальной задвижки, которая обеспечивает подачу воздуха в систему.

Этап прогрева теплоносителя

Совет! Необходимо контролировать температуру теплоносителя до того момента, пока топливо полностью не прогорит. Данная фаза характеризуется прогреванием труб и нагреванием воздуха в помещении.

3. На третьем этапе происходит прогорание топлива. Когда топливо полностью прогорает в конце цикла, то образуются тлеющие угли. На фоне этого снижается и температура в системе, достигающая 400–500 градусов. И именно такой температурный режим является наиболее комфортным для системы. Наблюдается медленное остывание теплоносителя, при котором остывает и воздух в помещении.

Важно! Когда образуются тлеющие угли, ускоряется процесс охлаждения как теплоносителя, так и воздуха в помещении.

По результатам рассмотренных выше циклов работы, можно сделать вывод, что твердотопливные котлы отопления характеризуются одной особенностью — температурной цикличностью. И дабы максимально снизить температурный разброс, необходимо периодически закладывать в систему новую порцию топлива.

Решение данной проблемы было реализовано в автоматических котлах. В таких конструкциях подача топлива и наддув вентилятора горелки осуществляются в автоматическом режиме. Обычные же варианты конструкций требуют постоянного контроля.

Принципы работы, применяемые в твердотопливных котлах

Различают несколько вариантов твердотопливных котлов. Отличия в данном случае заключаются в принципе сжигания топлива, от чего в немалой степени зависит и время работы от одной загрузки.

Классические модели

Такое оборудование оснащается большой топкой, где сжигание топлива происходит естественным путем. Такие конструкции предусматривают использование специального датчика, который осуществляет контроль температуры теплоносителя.

Важно! Котлы классического типа характеризуются очень простой конструкцией, благодаря чему значительно упрощается их эксплуатация и снижается стоимость. Такие агрегаты являются нетребовательными к топливу и могут работать на дровах, угле, брикетах и прочем подобном сырье.

Данные конструкции имеют некоторые недостатки:

• Низкий КПД в сравнении с котлами длительного горения.
• Недолгое время горения: не более восьми часов работы на одной закладке.
• Из-за неоптимального процесса горения появляется повышенная зольность.
• Отопительные режимы плохо поддаются автоматизации.

Совет! Из вышеописанных недостатков устранить можно только один. Проблема с частой загрузкой может быть частично решена посредством установки специального бака, который способен снизить вероятность температурных перепадов, благодаря накапливанию тепла. Такая емкость является цельнометаллической и должна обладать хорошими показателями теплоизоляции. Расчет объема такого резервуара производится зависимо от отопительной системы, а также мощности оборудования.

Конструкции длительного горения

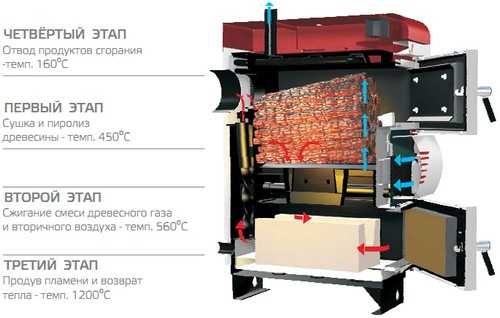

Этапы работы пиролизных котлов

Агрегаты длительного горения не имеют недостатков, свойственных их обычным аналогам. Они бывают двух видов:

1. В конструкции пиролизных котлов присутствует две камеры сгорания. Особенность их работы в том, что горение топлива осуществляется в условиях недостаточного количества кислорода. Температура в камере повышается, провоцируя выделение древесного газа. Этот процесс называют пиролизом. Далее газ проникает во вторую камеру, где и происходит его сгорание при избытке кислорода. Благодаря данной особенности, система в итоге имеет очень высокий КПД, доходящий до 90%.
2. Агрегаты «тлеющего» типа. Такие конструкции оснащаются встроенной водяной рубашкой, которая устанавливается по периметру агрегата. В данном случае топливо горит не снизу вверх, как обычно, а сверху вниз, что наряду с большим объемом камеры сгорания (до 100 литров) обеспечивает продолжительный процесс работы оборудования.

Видео: выбираем твердотопливный котел отопления

Твердотопливный котел горения пиролизного типа способен обеспечить полное прогорание топлива. Очистка системы от золы при этом проводится не чаще раза в два-три дня. Обладая относительно небольшим расходом топлива, такие конструкции способны работать на одной загрузке около 12 часов.

Также к достоинствам таких агрегатов относится:

• Возможность в течение длительного времени поддерживать необходимую температуру теплоносителя.
• Система, контролирующая процесс горения, может быть автоматизирована.
• Отопление дома твердотопливным котлом такого типа может предполагать использование наряду с дровами и других видов твердого топлива.

Важно! Недостатки пиролизных котлов заключаются в высокой стоимости такого оборудования и требованиях к допустимой влажности используемого сырья. Также следует помнить и то, что такие установки являются энергозависимыми, а потому могут использоваться не во всех ситуациях.

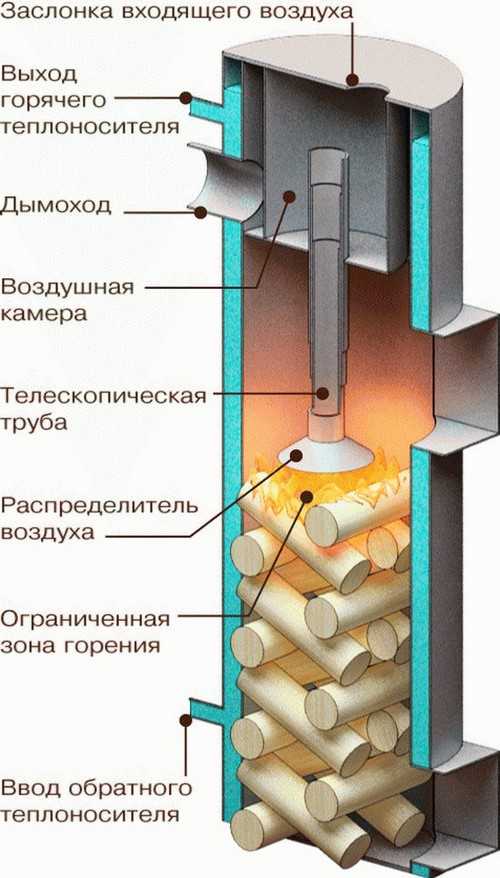

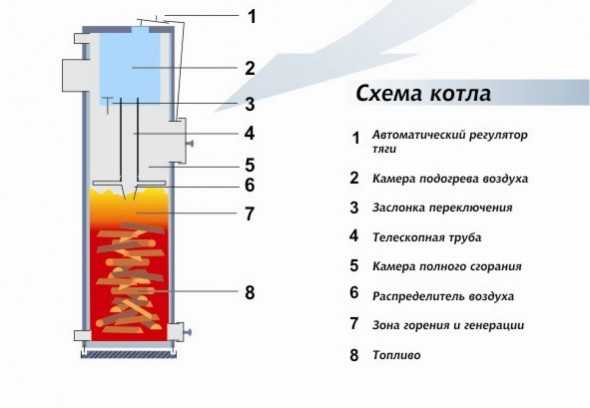

Схема котла тлеющего типа

У моделей тлеющего типа также имеются свои преимущества:

• В зависимости от модели, такие конструкции способны работать до 5 суток на одной закладке. Естественно, в данном случае длительность работы зависит от вида и качества топлива. Дольше всего горит уголь.
• В сравнении с пиролизными, такие котлы имеют меньшую стоимость.

Из недостатков следует выделить высокую требовательность к топливу. Использовать в котлах тлеющего типа можно лишь древесину, влажность которой составляет до 20%. Также не допускается к использованию топливо, содержащее большое количество смол. Если же оно все же используется, то систему придется прочищать значительно чаще, что приводит к снижению срока службы автоматики.

Этот материал отлично дополнят следующие публикации:

• Принцип работы пиролизных котлов длительного горения и чем они отличаются от обычных
• Использование многотопливных котлов комбинированного типа для отопления частного дома

Лучшие производители котлов

Сегодня котлы для отопления частного дома производятся рядом фирм. Чтобы приобрести действительно качественный вариант, необходимо обратить внимание не только на технические характеристики выбираемого агрегата, но и на бренд. Наиболее популярными являются следующие производители:

• Будерус. Немецкая компания, специализирующаяся на производстве высококачественного отопительного оборудования. Является одним из лидеров европейского рынка.

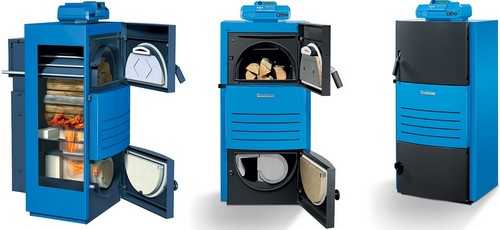

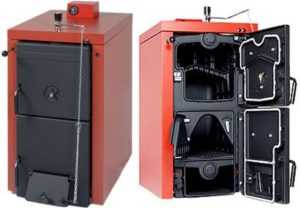

Твердотопливные котлы Buderus — высокое качество и экономичность

• Висман. Итальянская компания, образованная в 1917 году. Сегодня производитель является настоящим ветераном рынка отопительного оборудования, имея 22 завода, расположенных по всему миру. Ежегодно компания внедряет в производство своей продукции новые технологии, что позволяет ей создавать наиболее качественные отопительные агрегаты при относительно невысоких ценах.

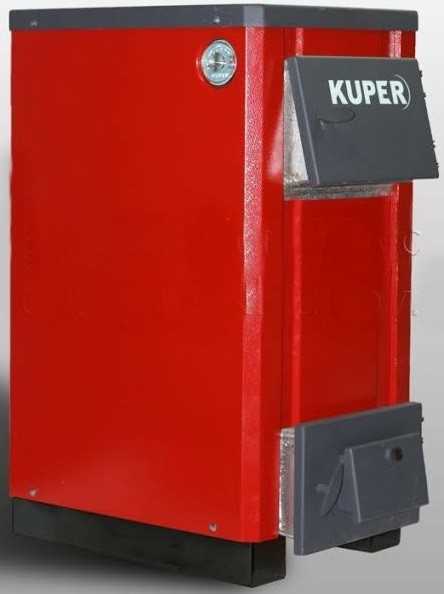

Твердотопливный котел Купер

• Лемакс. Компания, производящая твердотопливные котлы, оснащенные стальными теплообменниками, располагается в Таганроге. Котлы российского производства отлично зарекомендовали себя в качестве надежных агрегатов. Продукция компании отличается высоким качеством при конкурентной стоимости.
• Дон Конорд. Еще один российский производитель, продукция которого получила значительную популярность на отечественном рынке. Завод расположен в Ростове-на-Дону и занимается производством высококачественного отопительного оборудования.

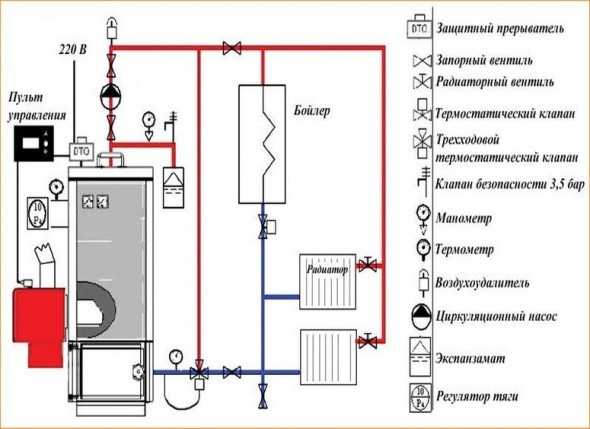

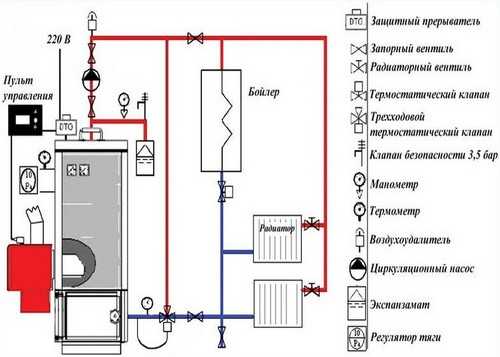

Подключение твердотопливного котла в систему отопления

Заключение

Твердотопливные котлы являются наиболее популярным отопительным оборудованием для частного использования. Они производятся в различном исполнении, от чего напрямую зависят технические характеристики данных агрегатов. Поэтому в выборе следует учитывать ряд важных нюансов, описанных выше.

kamin-maker.ru

как устроен и работает классический котёл, длительного горения, пиролизный и на пеллетах.

Создание тёплого уютного микроклимата загородного дома в холодное время года, становится возможным благодаря наличию грамотно подобранного отопительного оборудования. Использование твердотопливных котлов, с каждым годом, становится более популярным. Это связано с ростом цен на ресурсы, с помощью которых работают отопительные системы. Доступность угля и дров вытесняет более дорогие источники энергии, такие как электричество, газ, жидкое топливо.

Как устроен твердотопливный котёл

Содержание статьи

Корпус агрегатов для сжигания дров и угля изготавливают из стали. Он имеет прямоугольную форму, а размеры зависят от тепловой мощности. Как и любое печное оборудование, внутри остова снизу вверх расположены: зольник, топочная камера, водяная рубашка, а в верхней части – патрубок для отвода продуктов сгорания.

Через нижнюю дверцу агрегата производят чистку от пепла, она же регулирует тягу – а соответственно тепловую мощность котла. Топку от зольника отделяют колосники, которые изготавливают из чугуна. Благодаря использованию такого материала повышается срок эксплуатации колосниковых решёток. Топочную камеру снабжают отдельной дверкой, через которую дрова загружают в агрегат.

Применение разных материалов при изготовлении водяных рубашек разделяет твердотопливное оборудование на модели:

• с чугунным теплообменником;
• со стальной рубашкой.

Сложность конструкции теплообменников зависит от функций, возложенных на котёл, мощности и назначения. Агрегаты, которые имеют большое количество разнонаправленных ходов продуктов сгорания во внутренней полости рубашек, оборудуют специальными заслонками. Открытие или закрытие этих шиберов регулирует воздушные потоки горячих масс при сгорании топлива.

Некоторые производители отопительного оборудования устанавливают на верхней плоскости корпуса чугунные конфорки, которые используют в быту для приготовления пищи. Такие агрегаты называют котлами-плитами.

Выходной патрубок для дымохода оборудуют специальным шибером, с помощью которого регулируют поток горячих воздушных потоков при горении, направленных в канал для отработанных газов.

СПРАВКА! Существуют модели, предназначенные для отопления бань. Верхняя поверхность таких банных печей предназначена для размещения камней, которые нагревают воздух, а теплообменник греет проточную воду для использования.

Как работает твердотопливный котёл

Принцип работы дровяных котлов заключается в том, что, после загрузки топлива в камеру, его разжигают, а топку закрывают. Для горения используется воздух, просачивающийся сквозь колосниковую решётку. Под действием естественной тяги, горячие потоки отработанных газов проходят снизу вверх, вдоль полостей водяной рубашки. За счёт высокой температуры продуктов сгорания, теплообменник нагревается, а дым удаляется через выходной патрубок – в дымоход.

Использование заслонок, которыми снабжён агрегат, позволяет регулировать процесс горения. При розжиге котла открывают все шиберы, тем самым обеспечивают доступ и отвод большого количества воздуха, необходимого для работы котла. По мере разгорания дров или угля, прикрывают сначала заслонку зольника, а после стабилизации горения – теплообменника, обеспечивая требуемое перемещение горячих воздушных масс по внутренней полости оборудования. Шибер на патрубке дымохода прикрывают только в том случае, когда закрытая заслонка зольника не может сдержать увеличения температуры теплоносителя.

ВНИМАНИЕ! Производители твердотопливных агрегатов не всегда снабжают патрубок для отвода дыма шибером! В этом случае, заслонку устанавливают на дымоходе.

Для поддержания постоянной температуры горения используют терморегуляторы, которые, в зависимости от изменения параметров теплоносителя, управляют нижней заслонкой котла. Устанавливают регулятор в верхней части водяной рубашки. За счёт жёсткого соединения, с помощью рычага и цепи, изменяется положения шибера при повороте термоголовки, которая реагирует на колебания температуры теплоносителя.

Устройство большинства твердотопливных агрегатов подразумевает ручную загрузку дровами или углем. Производители современного оборудования предлагают потребителю модели с автоматической подачей топлива. Такая методика популярна при использовании гранулированных брикетов, специально изготовленных для сжигания при подготовке теплоносителя.

Виды котлов по принципу работы

Сжигание дров или угля в топочной камере может происходить различными методами. Использование того или иного способа разделяет твердотопливное оборудование на несколько категорий.

Классические

Само название, говорит о привычном для печного оборудования, методе сжигания топлива. Топку загружают дровами, разжигают, закрывают дверцу и регулируют подачу воздуха, с помощью поддувала вручную или терморегулятором. Горячий воздух, поднимаясь, нагревает водяную рубашку котла и выходит наружу через дымоход. Мощность классического агрегата регулирует воздушная заслонка зольника. Но даже, при полностью закрытом шибере, процесс горения будет продолжаться, только с меньшей интенсивностью.

Такой способ популярен при изготовлении бытовых котлов небольшой мощности. Благодаря простоте конструкции, умельцы, которые самостоятельно изготавливают отопительный агрегат, часто прибегают к использованию этой методики. Ровные поверхности внутренних полостей позволяют легко обслуживать и чистить внутреннюю поверхность от золы и нагара.

Длительного горения

Основным недостатком использования твердотопливного котла является потребность частой закладки дров в топку. Для увеличения интервала времени между загрузками, разработаны различные технологии. Один из таких методов называют длительным горением.

Особенностью этого метода является постепенное послойное сжигание большого количества заложенного топлива. Замедление процесса горения достигают за счёт изменения направлений потоков горячих воздушных масс во внутренней части теплообменника. В зависимости от количества встречных потоков, агрегаты длительного горения бывают:

• двухходовые;
• трёхходовые;
• многоходовые.

Теплообменники с большим количеством ходов применяются в промышленных котлах большой мощности от 100 кВт. Бытовое оборудование длительного горения изготавливают с двух- или трехходовой водяной рубашкой.

Широкое применение в быту нашли твердотопливные агрегаты шахтного типа. Особенность конструкции которых заключается в том, что поддувало расположено в верхней части, а дымоход, берёт своё начало внизу. Такие котлы имеют один ход теплообменника сверху – вниз. Горение происходит в непривычном для законов физики направлении, за счёт обратного направления тяги. Большим недостатком такого оборудования является постоянная потребность очистки дымоотводного патрубка, расположенного в нижней части корпуса. Благодаря несвойственной направленности рабочего процесса, сжигание дров происходит очень медленно.

Кроме котлов длительного горения, использующих естественную тягу в замедленном режиме для увеличения промежутков времени между загрузками топлива, существуют агрегаты с принудительной регулировкой воздушных потоков при помощи вентиляторов. Сложность подбора оборудования, а впоследствии – управления перемещением горячими воздушными потоками, делает не очень востребованными котлы с принудительным движением отработанных газов.

Пиролизные

Разновидностью длительного горения является разделение процесса теплоотдачи на сжигание твёрдого топлива и дожигание пиролизного газа. Топку таких котлов разделяют на две камеры: в первой – дрова медленно тлеют при недостатке кислорода, за счёт этого выделяется вторичный газ (углеводород, азот, угарный газ…), который сгорает во второй части топочной камеры.

Для замедления горения в пиролизных агрегатах часто используют обратную тягу, подобную той, что создаётся в агрегате шахтного типа. Либо применяют специальные дымососы, которые регулируют движение продуктов сгорания внутри теплообменника. Во вторую камеру топки подаётся воздух для горения вторичного газа. Внутренняя полость такого оборудования имеет высокое аэродинамическое сопротивление, что позволяет топливу не разгораться в первой камере. Рабочий процесс во втором отсеке сжигает все вредные газы, образование которых свойственно для обычного горения.

ВАЖНО! Эксплуатация пиролизных котлов не допускает использования топлива влажностью выше 30%! Избыток влаги будет препятствовать процессу выделения вторичных газов!

Двойной процесс горения повышает КПД твердотопливного агрегата. Использование меньшего количества дров или угля по сравнению с обычными котлами заставляет потребителя задуматься о возможности использования такой технологии для отопления собственного дома.

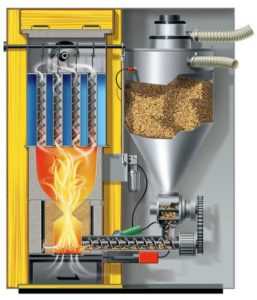

На пеллетах

К дорогим относят оборудование длительного горения, которое использует в качестве ресурса гранулированное топливо. Сложность конструкции обусловлена наличием бункера для загрузки и механизма подачи пеллет в топку. От размера загрузочной ёмкости зависит количество времени (до 7 дней) автономной работы агрегата, она имеет форму усечённого книзу конуса, где распложено отверстие для соединения со шнековым или другим типом механизма, порционно отправляющим брикеты в топку, по мере потребности.

Работа всех узлов и механизмов такого агрегата управляется автоматикой. Современные модели оборудуют даже механизмом очистки зольника от пепла. Единственное, что требуется сделать потребителю – это загрузить бункер и разжечь пеллеты. Подобные конструкции применяют при использовании щепы, угольных брикетов и других видов сыпучего топлива.

ВАЖНО! Загрузочная ёмкость и механизм подачи, спроектированный для одного вида топлива, не может использоваться для топки другими сырьевыми ресурсами, не предусмотренными изготовителем оборудования! Подобное нарушение выведет котёл из строя!

Использование различных методов горения и загрузки лишает твердотопливные котлы необходимости частой загрузки, при этом значительно повышает стоимость. Большой выбор отопительной техники позволяет потребителю правильно оценить собственные потребности и сделать грамотный выбор.

setafi.com

Твердотопливный котел своими руками, виды и принципы работы отопительных котлов

Для того чтобы организовать систему отопления для бытовых целей, самым оптимальным вариантом будет установка оборудования, которое работает на твердом топливе. Твердотопливные котлы имеют самое замечательное сочетание цены и качества. В наши дни торговля предлагает широкий выбор такого оборудования. Причем, можно подобрать и дешевый вариант, отличающийся ограниченным набором возможностей. Желающие приобрести более современное оборудование, имеющее более широкие функциональные возможности, заплатят большую цену. Полностью удовлетворить требования потребителя может далеко не каждый аппарат.

Поэтому хочется подсказать тем, кто любит делать все сам – есть возможность изготовить свой уникальный твердотопливный котел своими руками, использующий твердое топливо, который будет соответствовать всем требованиям собственноручно. Это поможет снизить материальные расходы. Собственноручно собранный агрегат обойдется намного дешевле, по сравнению с его заводским аналогом.

Для того чтобы самостоятельно сделать отопительный котел, использующий в качестве топлива дрова, требуется совсем не много.

• Во-первых, желание сделать свое собственное оборудования.
• Во-вторых, хорошо знать устройство и принцип работы таких агрегатов. Ну, и, конечно, уметь пользоваться инструментами и навык работы с металлом.

Виды твердотопливных котлов

Для того чтобы правильно выбрать котел, который будет обслуживать вашу отопительную систему, нужно определиться с теми параметрами, которые вам требуются. Для начала, нужно выбрать, какой вид топлива будет использоваться. Затем рассчитаем, какая нужна мощность оборудования, определяем конструктивные особенности, планируем, каким образом будем монтировать систему и как будем эксплуатировать. Конечно, соотносим технические характеристики котла с характеристиками будущей отопительной системы.

Топливо для твердотопливных котлов

Наиболее удобным видом твердотопливного сырья можно назвать:

— древесный уголь;

— вид биологического топлива, который называется пеллетами;

— брикеты из торфа;

— обычные дрова;

— различные отходы деревообрабатывающего производства, например, опилки.

Если вы хотите использовать различные виды топлива, то нужно поставить цель создать многофункциональный котел, рентабельность которого будет достаточно высока, а, следовательно, система отопления будет работать эффективно.

Для того чтобы правильно выбрать тип и конструкцию оборудования, сначала определяемся с типом используемого топлива, рассчитываем, какая производительность системы требуется и выбираем место, куда будем устанавливать котел.

Самостоятельно изготовить можно ниже перечисленные виды твердотопливных котлов, которые могут работать на древесном топливе:

— Классический вариант;

— С использованием пиролизного метода сжигания;

— Работающие на пеллетах;

— С длительным периодом горения.

Классические твердотопливные котлы

В классических котлах должен быть теплообменник, изготовленный из стали или чугуна. Такое оборудование может использоваться как для обустройства отопительной системы, так и монтажа системы горячего водоснабжения. Коэффициент полезного действия такого оборудования достаточно высокий, более 80 процентов.

Твердотопливные котлы пиролизного горения

В пиролизных котлах происходит в отдельно различных камерах процесс сгорания твердого топлива и выделенных при горении, газов. По этой причине коэффициент полезного действия системы значительно возрастает, вследствие чего повышается степень теплоотдачи системы отопления.

Твердотопливные котлы на пеллетах

Наиболее эффективными можно назвать котлы, работающие на пеллетах. Коэффициент полезного действия некоторых модификаций таких котлов может достигать 90 процентов. Основное преимущество пеллетного оборудования заключается в возможности автоматизировать многие операции. В качестве недостатка нужно отметить достаточно сложную конструкцию.

Твердотопливные котлы длительного горения

Котлы с длительным периодом горения могут безостановочно функционировать в течение холодного периода. Загрузка топлива может производиться через несколько суток. Это является главным преимуществом такого оборудования.

Отопительный котел своими руками

Итак, мы решили сделать самостоятельно отопительный котел. Для того, чтобы он безопасно и эффективно работал, был удобен в процессе использования, нужно освежить знания в области физически х процессов, лежащих в основе технологии. Так же нужно хорошо понимать, как работает отопительная система.

Принцип работы твердотопливных котлов

Начнем разбираться с принципом работы твердотопливного котла. Последовательность операций такова:

• сначала нужно загрузить топливо в рабочую камеру;
• происходит процесс горения, в ходе которого образуются топливные газы, нагревается воздух в камере, газообразная масса поднимается наверх и уходит в дымоходное отверстие;
• при проходе горячего воздуха происходит нагрев теплообменника, а, следовательно, и нагревается носитель. Чаще всего в бытовых системах отопления в качестве носителя используется вода;
• нагретым тепловым агентом происходит вытеснение холодного, он проходит по всей системе отопления и после охлаждения возвращается в теплообменник.

Здесь в основе процессов лежит закон термодинамики – нагретая среда всегда поднимается выше охлажденной. Реализовать данное правило поможет прочный корпус, который должен быть изготовлен очень прочного материала. Таким может быть жаропрочная сталь толщиной около 5 миллиметров.

Конструкция должна также содержать:

• камеру сгорания;
• отводную камеру;
• внутреннюю систему с циркуляцией теплоносителя.

Чтобы рассчитать объем камеры сгорания, необходимо проделать сложный расчет. Однако, в глобальной сети можно найти расчетные таблицы, в которых показаны соотношения объёма камеры к максимальной мощности оборудования или к отапливаемой площади.

На самом деле на размер отопительной камеры так же влияют свойства системы отопления, график работы системы, период максимальной потребности в горячей воде и отоплении.

Отводная камера расположена после камеры сжигания и служит ее функциональным продолжением. Ее назначение – собирать и выводить продукты, образующиеся в процессе горения.

Во внутренней системе должен располагаться теплообменник, основное назначение которого принятие холодного теплоносителя, его подогрев и отведение в отопительную систему. Передача теплоносителя осуществляется через входной и выходной патрубки.

На что нужно обратить особое внимание

Производительность твердотопливного котла напрямую зависит от специфики конструкции теплообменного аппарата и периода горения топлива.

Крупный размер теплообменника обеспечивает большой участок контактирования, следовательно, скорость энергопередачи, полученной в результате сгорания топлива, и ее отдача теплоносителю возрастает.

Важной особенностью, на которую нужно обратить внимание – это полнота и эффективность сгорания топлива. В противном случае будет происходить потеря пиролизного газа, не произойдет нагрева теплового носителя до заданной температуры, следовательно, и теплоотдача будет низкая. Это результат конструктивного просчета. Вот почему очень важно провести грамотно предварительные расчеты, ведь после монтажа внести изменения невозможно.

Естественно, основой надежности и безопасности вашего изделия будет его корпус. Изготовить его нужно из жаростойкого материала, хорошо подойдет сталь толщиной не менее 5 миллиметров. Такой материал достаточно дорогой. Главное правило, которое здесь срабатывает: большая толщина – медленное нагревание.

Из этого можно сделать вывод – для корпуса котла со средней мощностью нужно использовать материал толщиной не меньше 8 миллиметров.

Чтобы обустроить внутреннюю систему трубопровода в котле, лучше брать трубу диаметра 0,05 метра при толщине стен 4 миллиметра. Чтобы теплоноситель хорошо перетекал, нужно сделать суживание диаметра трубы в направлении движения носителя (50 – 25 миллиметров) и соответственно расширение в противоположном направлении.

В зависимости от габаритных размеров и расположения камеры сгорания рассчитывается размер самого котла. Наиболее распространено оборудование в вертикальном исполнении, так как занимает меньше места в помещении.

Схема твердотопливного котла своими руками

Схематично такая конструкция выглядит следующим образом:

— внизу камера сбора золы с поддувальным отверстием;

— выше располагаются колосники, лучше из чугуна;

— колосники должны быть встроены в топочное дно, у камеры нужно установить надежную дверку;

— выше, там, где максимальный тепловой контакт, нужно разместить теплообменник.

Котел твердотопливный своими руками. Видео.

Часть 1

Часть 2

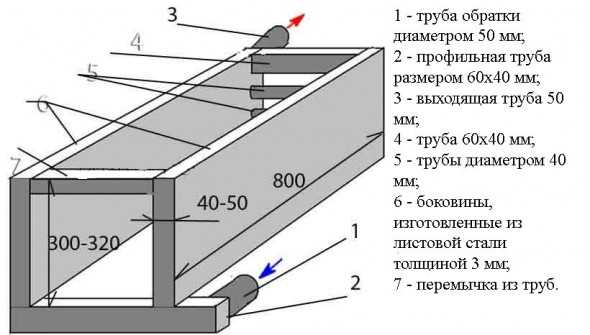

Чертежи котла твердотопливного своими руками
