Ломаная крыша стропильная система расчет с размерами

Как самостоятельно построить ломаную крышу?

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

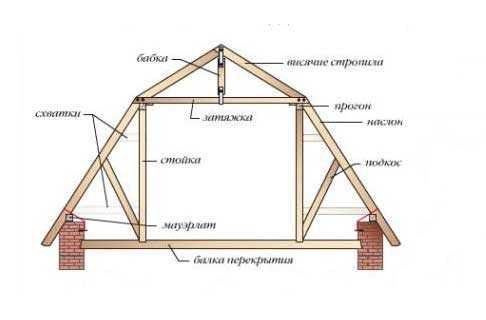

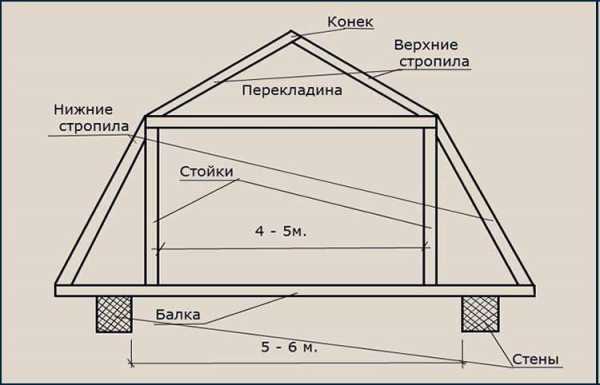

вертикальные стойки ;
затяжки — горизонтальные балки;
стропила — ребра жесткости, являющиеся скелетом всей конструкции;
подкосы — диагональные балки, поддерживающие стропила;
мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
коньковый прогон — совокупность верхних элементов стропильной системы;
бабки — крепления, обеспечивающие жесткость висячих стропил;
схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
обрешетка — каркас для крепления кровельного материала и изоляции;
кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;

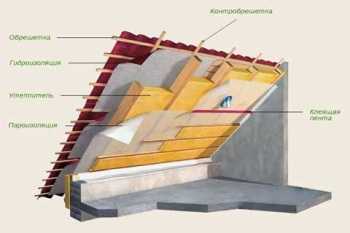

тепло-, гидро- и шумоизоляция.

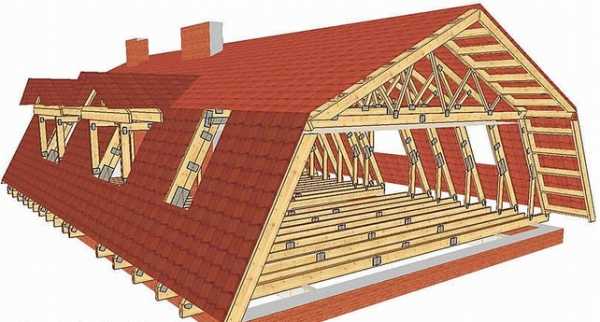

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

высота стен мансарды должна превышать 2,2 м;
должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
кровельный материал должен иметь небольшую массу;
в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

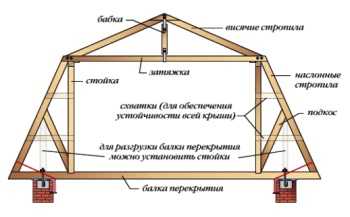

Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.

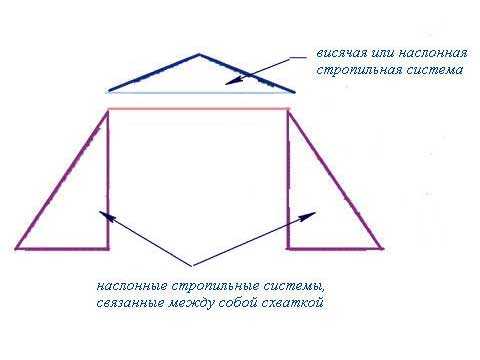

Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.

Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

определение количества необходимого стройматериала;
вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

массу кровли;
примерную массу снега;
массу обрешетки;
массу паро-, гидро- и теплоизоляционных материалов;

размеры крыши;
углы установки скатов;
шаг установки элементов стропильной системы и кровельной обрешетки;
дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

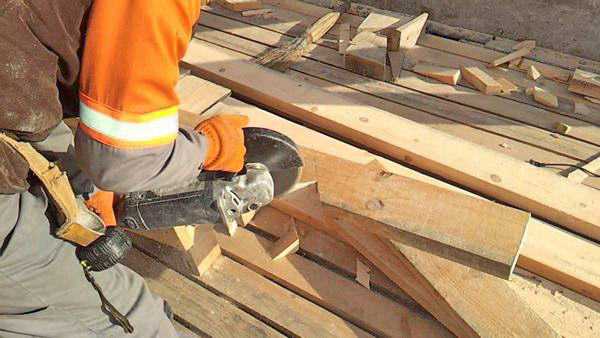

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

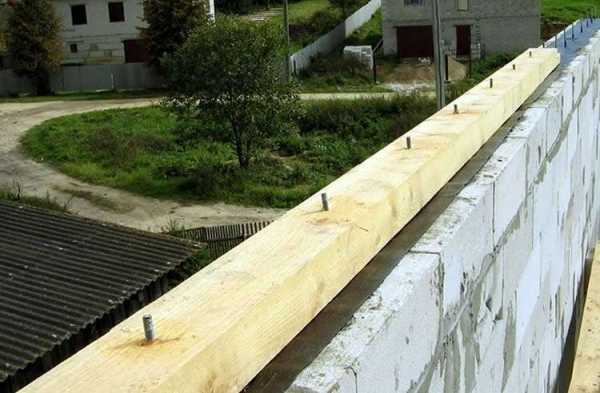

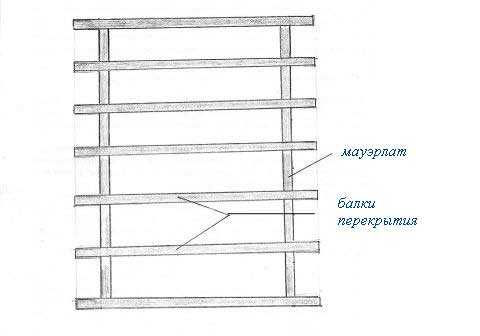

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

сначала ставятся крайние балки с торцов здания;
между ними натягиваются бечевки для указания плоскости;
устанавливаются промежуточные балки.

Монтаж стоек

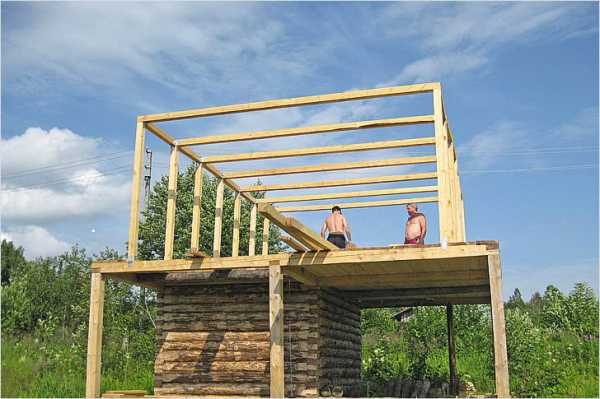

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
на стропильных ногах выпиливаются места крепления по шаблону;
сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
в соответствии с чертежом устанавливаются подкосы.

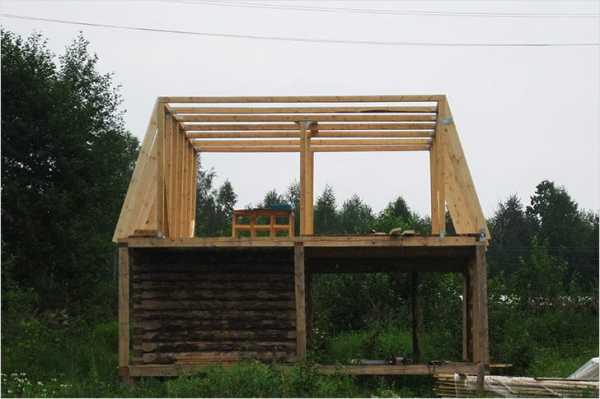

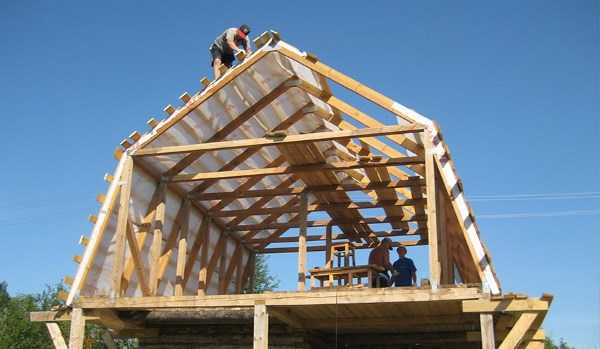

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м 3 .

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

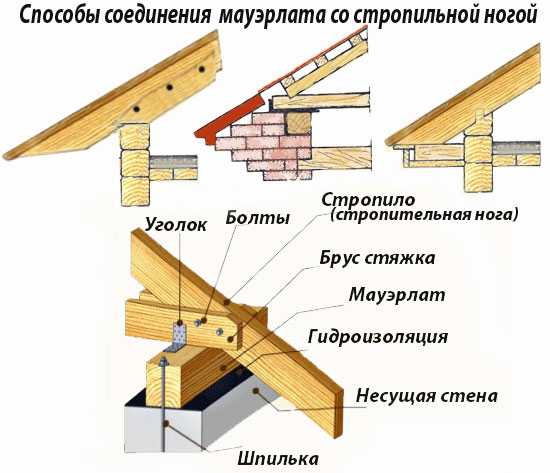

Крепление стропил к мауэрлату двухскатной крыши

Кобылка в стропильной системе

Стропильная система ломаной двускатной крыши — расчет и возведение

У многих людей ломаная крыша ассоциируется с конструкцией повышенной сложности современных домов. На самом деле она представляет разновидность обычной двухскатной крыши, рассчитанной под строительство мансарды.

Расчет конструкции

Возведение ломаной крыши намного сложнее, чем обычной двухскатной. Это связано с устройством стропильной системы, требующей более сложный расчет. Такая конструкция кровли больше подходит для построек квадратной формы. Если дом прямоугольный и длинный, пользы от мансарды не будет.

Любая конструкция крыши, так же как и ломаная, предусматривает расчет в два этапа:

Первый этап предусматривает расчет требуемого количества кровельного материала. Он выполняется исходя геометрических размеров крыши и габаритов финишного покрытия.
Вторым этапом делается расчет несущей способности стропил.

Последний расчет является сложным и требует учета таких показателей:

Вес кровельного материала.
Нагрузка на стропила изоляцией.
Вес всех элементов контробрешетки и обрешетки.
Расстояние между коньком и карнизным свесом.
Угол наклона скатов.
Расстояние между стропилами и элементами обрешетки.
Дополнительная нагрузка от стеклопакетов, ограждений, вентиляции и других сооружений. Необходимо даже учитывать вес временно работающих на крыше строителей.

Имея на руках все эти данные, можно произвести расчет по формулам. Существуют, также, специальные программы, упрощающие данное действие.

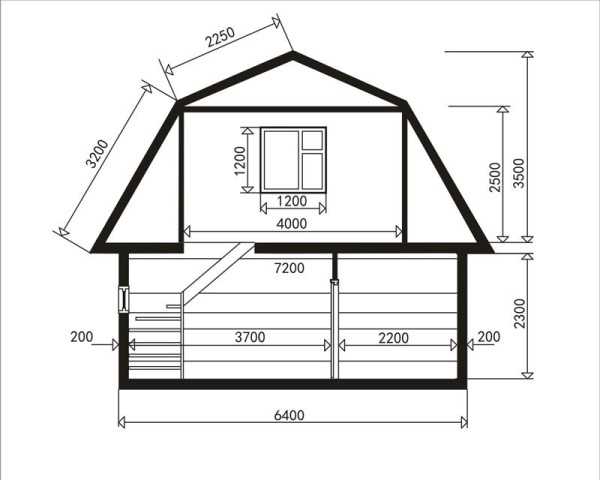

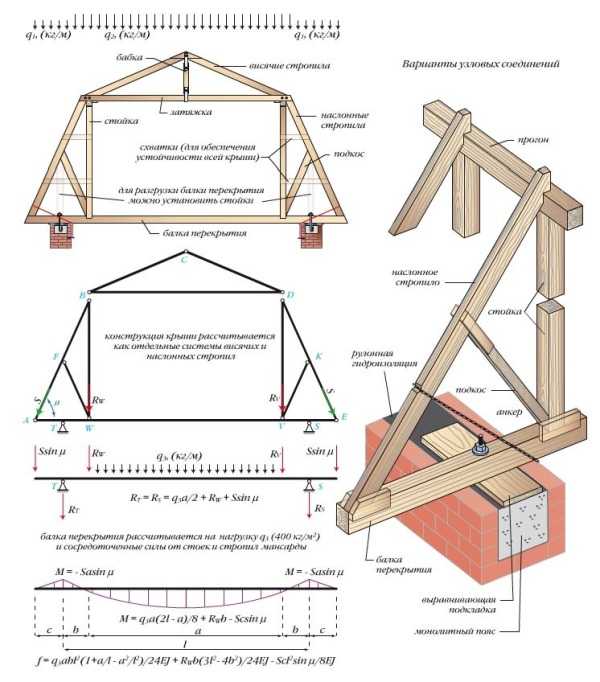

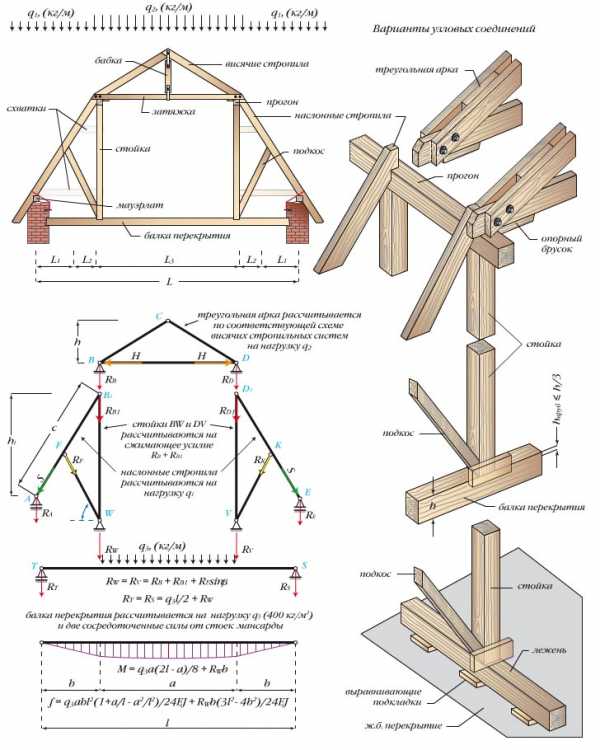

На этой картинке можно увидеть схему с размерами ломаной крыши:

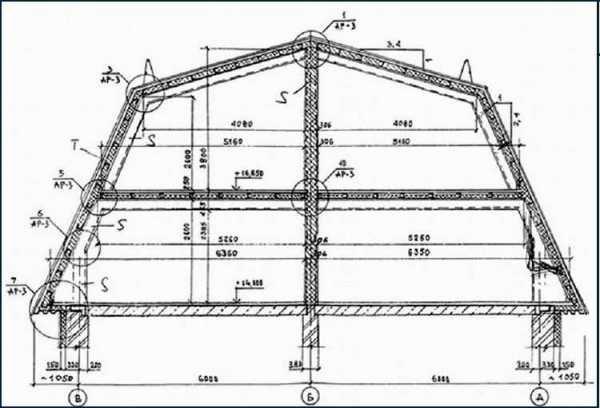

Здесь изображен расчет стропильной системы:

Сделав весь расчет надо удостовериться, подходит ли деревянный строительный материал по сечению для строительства ломаной двухскатной крыши. Если расчет не соответствует требуемым параметрам, стропильная система и обрешетка может быть изменена по сечению материала. Кроме этого, можно заменить кровельное покрытие.

Для удобства на бумаге надо начертить схему ломаной двухскатной крыши со всеми размерами. Эта таблица поможет сделать чертеж:

Какой материал потребуется для строительства?

По окончании всех расчетов надо приступать к закупке необходимых материалов. Первым делом понадобится брус для мауэрлата. Не обрезную доску можно пустить на обрешетку. На стропила пойдет брус или обрезная доска. Строительство крыш лучше выполнять с хвойных пород дерева. Влажность древесины не должна превышать показатель 20%.

На поверхности должны отсутствовать крупные сучки, следы жизнедеятельности насекомых-точильщиков и гнилые пятна. Перед использованием деревянные заготовки желательно обработать антисептиком.

Для крепления деревянных заготовок понадобятся металлические пластины разной формы, гвозди, болты, саморезы.

Возведение крыши

Закончив расчет ломаной двухскатной крыши, можно приступать к ее строительству. Чтобы иметь полное представление об очередности производимых работ, рассмотрим возведение конструкции на доме квадратной формы размером 8×8 м.

Закладывание основы

Следующим монтируют балочное перекрытие. Первыми укладывают крайние балки. Они должны выступать за стены, что обозначит размер карниза. Обычно выступа 50 см будет достаточно. Между крайними балками натягивают веревку, и по ней укладывают промежуточные элементы. Расчет расстояния между балками основывается на шаге стропил. Именно стропильная система будет к ним крепиться в будущем.

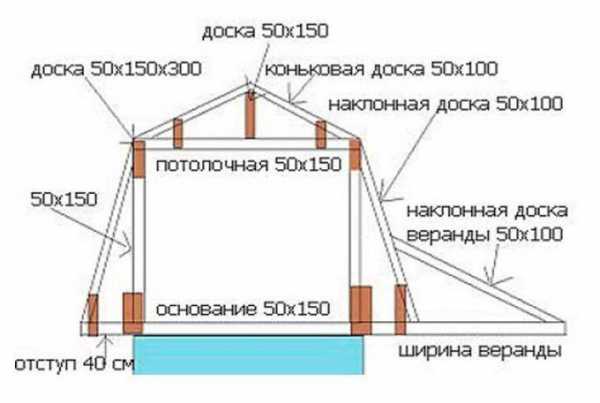

Для балок часто используют доску сечением 5×15 см, укладывая ее на расстоянии 60 см, друг от друга. Такой шаг считается оптимальным, так как соответствует ширине кровельного утеплителя.

Последними устанавливают короткие балки, идущие от крайних боковых элементов. Расстояние между ними можно увеличить до 1 м. К мауэрлату балки прибивают гвоздями длиной 15 см или прикручивают саморезами с помощью металлических уголков.

Крепление стоек

Монтаж вертикальных стоек начинают по краям, используя брус сечением 10×15 см. Между ними натягивают шнур и приступают к монтажу промежуточных стоек с доски сечением 5×15 см. Устойчивость стойкам придадут распорки, временно закрепленные к балкам. Подгоняя стойки надо учесть, что их высота должна превышать уровень чистового потолка на 10 см.

Укладка прогона

Например, при ширине доски 20 см ее толщина составит 5 см. Если при монтаже получились прогибы, их исправляют подвесками. Это увеличивает нагрузку на стропильную систему верхних скатов, что требует пересмотреть расчет сечения деревянных элементов. Оптимально использовать вместо доски сечением 5×15 см аналогичные элементы большего сечения, например, 5×20 см.

Каждый ригель фиксируют временной подпоркой посередине пролета. Это избавит от провисания деревянных элементов и позволит по ним передвигаться во время работы. Выставленные по уровню все ригеля скрепляют сверху доской сечением 2,5×15 см, отступая от центра примерно на 20 см.

Монтаж стропил

Стропильная система двухскатной ломаной крыши начинает возводиться с боковых элементов. Для удобства делают шаблон, а по нему уже выполняют запил верхних концов балок.

Нижнюю часть элементов размечают по месту, делают запил и крепят стропила. Последними монтируют заглушки, удерживающие теплоизоляцию.

Следующими на земле аналогично изготавливаются промежуточные стропила. Они монтируются по натянутой веревке между крайними элементами. Все они фиксируются подкосами. Для восьмиметровой крыши их достаточно 4 штуки, установленных попарно в разных направлениях. До строительства обрешетки, стропильная система временно фиксируется любыми досками. Это придаст ей устойчивость.

Завершающие работы

Далее, осталось установить каркас фронтона и выполнить его обшивку. На этом основные работы можно считать оконченными. Осталось закрепить обрешетку, отливы, соорудить фронтон и карниз.

Монтаж каркаса ломаной крыши завершен, можно начинать кровельные работы. Это тоже очень важный и трудный этап строительства, требующий участия не менее троих человек.

В следующем видео наглядно показан монтаж стропильной системы ломаной крыши.

Что еще почитать по теме?

Стропильная система ломаной двухскатной крыши

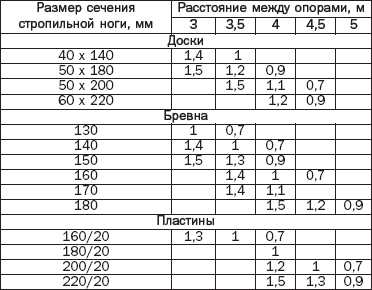

Расчет сечения стропил

Стропильная система ломаной крыши

Стропильная система будущего мансардного этажа напрямую зависит от его площади.

Ломаная крыша, в отличие от традиционной, имеет несколько разновидностей:

имеющая наклон на всех скатах;
комбинированная (могут быть висячие стропила на верхних скатах, и наклонные на нижних).
При таком варианте строительства скат более пологий, а стропила опираются на стойки. Если в варианте строительства наличие стоек не предполагается, то опорой является продольный прогон.

Если подойти к рассмотрению строения ломаной крыши с геометрической позиции, то она будет представлять простые геометрические фигуры.

два треугольника с углом 90 градусов, которые формируют нижние скаты;
треугольник, который формирует верхние скаты.

Два нижние треугольника могут быть выполнены только по наклонной разновидности, а верхний по любой из представленных.

Конструкция ломаной крыши

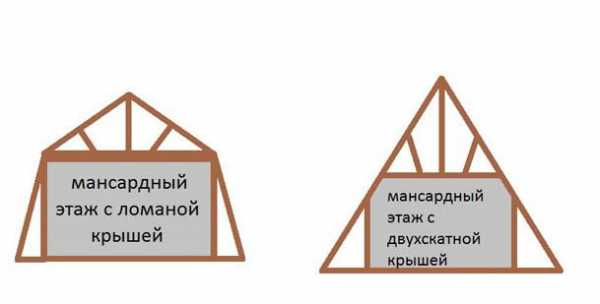

Главным отличием крыш, о которых идет речь в данной статье, является наличие у нее четырех скатов, она является разновидностью двускатной. Внутреннее пространство чердака расширяется за счет излома, и тем самым получают высокий потолок в мансарде.

В современное время ломаная крыша весьма популярна в строительстве, по причине того, что позволяет обустроить второй этаж строения.

Но не стоит забывать, что строительство ломаной крыши технически сложнее в выполнении, нежели обычной двухскатной. Однако, оно стоит того, ведь по итогам строительства, застройщик получает помещение на втором этаже, которое ничем не уступает нижней части дома по своей площади.

Преимущества ломаной крыши

Ведя разговор о ломаной крыше, нельзя не обратить внимание на ряд ее преимуществ:

возможность использования имеющего строения для возведения ломаной крыши;
возможность увеличить площадь строения, а в частности жилую площадь;
улучшение внешнего вида строения;
с помощью ломаной крыши здание приобретает законченный вид;
с помощью мансарды снижаются затраты на отопление по причине того, что меньше становятся теплопотери через кровлю;
нет необходимости в привлечении специализированной техники для строительства, а также ненужно выселять жильцов;
в ломаной крыше можно сделать большое количество окон и витражи, что сделает помещение более уютным.

Недостатки ломаной крыши

Помимо основных особенностей, имеются и незначительные недостатки:

из-за скошенной формы потолка помещение теряет часть полезной площади;
требуется квалифицированный подход для проведения тепло и гидроизоляции;
для ломаной крыши необходимы мансардные окна, а они дороже, чем обычные;
в зимнее время года сокращается количество света, проникающего в помещение.

Разновидности ломаных конструкций

Видов ломаных конструкций несколько, различие основано на количестве скатов. В зависимости от вида крыши будет отличаться и внутренняя планировка помещения, а также его надежность.

Односкатная крыша. Изготовление такой крыши происходит при помощи закрепления ее на стенах с разной высотой. Такой вариант исполнения крыши самый простой и распространенный.
Двухскатная. У такой крыши есть два ската, которые направлены в противоположенные стороны. Данный вид крыши хорошо подходит для обустройства под ней мансарды.
Трехскатная. Данный вид крыши основан на двух торцах. Конструкция такой крыши мало весит (отсутствие одной капитальной стены), поэтому не наносит большой нагрузки фундаменту.
Четырехскатная. Самый сложный в исполнении вариант крыши, для строительства необходимо произвести сложные расчеты по площади и ветровым нагрузкам.

Виды стропильных систем

Наклонные стропила лучше всего подходят для возведения ломаной крыши. Помимо наклонных, существуют и другие, но они не лучшим образом подходят для таких крыш.

Алгоритм для изготовления мансарды следующий:

первоначально укладываются балки перекрытий;
поверх них укладывается настил, который будет выполнять роль строительных лесов;
создается опора для стропильных ног, и опора для конькового прогона, который будет в дальнейшем крышей.

Потолочные балки мансарды

После проведения расчета нагрузок выбирается толщина бруса для потолка. Лучше если в крыше будет коньковый брус, существуют варианты, в которых его можно не изготавливать, но при этом крыша утрачивает свою прочность.

Важно! Удобно выполнять строительство крыши, в котором сначала изготавливается скелет крыши, а потом на него устанавливаются стропильные ноги.

Ломаная стропильная система

Система ломаной крыши совмещает в себе несколько положительных аспектов, а именно: простота строительства и увеличение площади жилого помещения.

По причине того, что ломаная крыша собирается по модульной методике, выполнять работы по ее возведению можно без привлечения грузоподъемной техники.

Расчет стропильной системы

Стропильная система — основной элемент крыши, который противостоит всем нагрузкам. Для того, чтобы крыша прослужила долго, необходимо произвести точный расчет стропильной системы.

Существуют упрощенные формулы расчетов, которые оптимально подойдут, если эту работу планируется проводить, не прибегая к помощи специалистов.

Единственное отличие упрощенных формул расчетов в том, что они увеличивают прочность конструкции, за счет чего, она становится на порядок дороже в своем исполнении. Для строений с небольшими крышами эти затраты будут незначительны.

Главная цель, которую преследуют расчеты – это вычисление нагрузки, которая будет действовать на крышу.

На крышу действуют следующие нагрузки:

Масса снежного покрова;
Воздействие ветра;
Масса кровли;
Масса чернового настила и обрешетки;
Масса утеплителя;
Сама стропильная система.

Закрепление стропил друг с другом

При проведении расчетов выявляется правильное сечение стропил, которое позволит сделать строение безопасным. Но помимо этого, стропила необходимо правильно закрепить.

Фиксацию стропил можно произвести с помощью:

шпилек. при этом делается металлическая накладка, которую они удерживают между собой;
гвоздей, также необходимы специальные скобы;
гвоздевые пластины прекрасно подходят для крепления деревянных конструкций.

Места, в которые будет производиться крепление, определяются во время произведения расчетов.

Установка мауэрлата

По причине того, что вес крыши достаточно большой, его необходимо равномерно распределить по всей поверхности стен. Назначение мауэрлата именно для равномерного распределения веса. Помимо этого он препятствует опрокидыванию стен.

Способ, по которому будет производиться монтаж мауэрлата, будет зависеть от типа конструкции.

Крепление стропил

С помощью шпилек и анкеров можно фиксировать мауэрлат, но данные приспособления подходят только в деревянном строении. Для того чтобы крыша стояла надежно, поверх стен строится армированный пояс, а уже к нему присоединяется опорный брус.

Армированный пояс представляет собой железобетонную конструкцию. Создают ее сразу на месте. Для того, чтобы сделать армированный пояс, нужно: установить опалубку, залить бетон и произвести армирование. Для выполнения крепления, закладываются анкера, которые фиксируются в бетоне.

Важно! Чтобы правильно выбрать марку бетона, лучше всего проконсультироваться со специалистами. Чем выше класс бетона, тем больше его прочность.

Крепление стропильных ног к мауэрлату

При правильном закреплении стропильной системы срок службы крыши увеличится. От метода, по которому будет произведено закрепление, зависит многое, а в частности устойчивость крыши при воздействии на нее погодных условий. При правильном креплении будут исключены подвижки и смещения, тем самым будет увеличена прочность крыши.

Крыша может быть изготовлена двумя способами: с жестким и подвижным креплением. Какой будет способ, зависит от типов крыши.

В жестком варианте исключено движение элементов, поэтому применяют:

подшивной брусок и уголки;
на стропильной ноге должны быть сделаны запилы.

Для выполнения работ можно использовать: скобы, гвозди или проволоку.

Во втором случае предусмотрено забивание гвоздей, они должны пересекаться в мауэрлате, а затем забивается еще один гвоздь.

Для дополнительного усиления соединения можно использовать анкера или проволоку.

Важно! Для ровности наклонов при строительстве можно применять шаблоны, которые позволят минимизировать количество замеров во время монтажа.

Для того, чтобы произошло сопряжение с несколькими степенями свободы, используют специальный крепеж.

Для этого существует несколько вариантов:

Создание запила. Запил делается в мауэрлате, затем в него укладывают стропильную ногу. Закрепить ее можно с помощью нескольких гвоздей, расположить их необходимо под углом. Если крепление производится одним гвоздем, то он должен быть забит под прямым углом, также закрепление можно производить с помощью металлической пластины.
Произвести выпуск стропил за пределы стены строения, для фиксации используются крепежные пластины.
Применение «салазок». С помощью этого элемента создается подвижная конструкция, которая создает необходимую подвижность в рамках определенных пределов.

Любой, из перечисленных выше вариантов, позволит произвести монтаж углов стропильной кровли. При этом все элементы будут опираться в мауэрлат. Но, при этом, иметь необходимую степень свободы, при наличии которой возможно их движение. С помощью движения будет происходить компенсация получаемого напряжения.

Особо важным и подходящим подвижный вариант монтажа является для деревянных строений по причине того, что именно они склонны к усадке.

Если у деревянного дома выполнить жесткую фиксацию, то крыша будет подвержена быстрому разрушению. При подвижной фиксации у стен, а также фронтона будет некоторая свобода движений, которая будет подстраиваться под процесс усадки строения.

Защита древесины

За те годы, что служит крыша, а это несколько десятков лет, случиться может разное. Например, с течением времени может начать попадать вода на стропильную конструкцию, что может привести к ее более быстрому износу. Помимо гидроизоляции хорошо применять дополнительные средства, которые могут защитить древесину.

На древесине можно создать дополнительную защитную пленк у, которая будет защищать ее от влаги. Сделать это можно с помощью специального лакокрасочного покрытия. Покрытие лучше всего наносить в два слоя.

Также стропильную систему можно обрабатывать антисептиком, в состав которого входит медный купорос. Антисептик можно изготовить самостоятельно или приобрести уже готовый раствор.

Устройство гидроизоляции и утепления

Для того, чтобы уменьшить энергетические затраты, а также создать комфортную атмосферу в мансарде, необходимо провести гидроизоляцию кровли. Лучше, если будет применен кровельный пирог, который поможет выровнять уровень влажности в помещении.

Организация обрешетки и кровельные работы

Когда работы по гидроизоляции завершены. можно приступать к выбору кровельного материала. В зависимости от того, какой материал выбран, будет выбран вариант, с помощью которого будет производиться организация обрешетки.

Нужно точно соблюдать все геометрические размеры, это позволит упростить монтаж кровельного материала.

После завершения монтажа кровли, производится монтаж водостоков.

Строительство ломаной крыши с одной стороны достаточно сложная процедура, но при наличии определенных навыков, окажется выполнимой.

Источники: http://besedkibest.ru/o-kryshah/lomanaya-krysha-svoimi-rukami.html, http://proroofer.ru/vidu-krish/dvuskatnaya/stropilnaya-sistema-lomanoj-dvuskatnoj-kryshi.html, http://krovlya777.ru/stropila/stropilnaya-sistema-lomanoj-kryshi.html

krovlya-mp.ru

Стропильная система ломаной крыши — устройство и расчет (фото, видео, чертежи)

Двухскатная крыша с ломаным скатами, угол наклона которых различается в верхней и нижней части, считается одним из наиболее популярных типов кровли в частном строительстве. Не смотря на техническую сложность конструкции такого типа, она применяются при возведении не только фешенебельных коттеджей, но также обычных дачных домиков. В этой статье вы узнаете, что такое стропильная система ломаной крыши, как выполняется расчет, в чем преимущества, а также особенности монтажа.

Содержание статьи

В классическом понимании ломаная крыша — двухскатная крыша пятиугольной формы, геометрия скатов которой изменена таким образом, что верхняя часть имеет угол 20-30 градусов, а нижняя 50-60 градусов. Ее прародительницей стала традиционна треугольная кровля, которую видоизменили с целью более рационального использования подкровельного пространства, оборудование там жилых помещений или места для складирования вещей, запасов. Сначала строители действовали скорее по наитию, а впоследствии архитекторы, отметившие эффективность применения, стали создавать все больше проектов с кровлей такого типа.

Преимущества и особенности конструкции

Есть ряд причин, по которым в проект дома включается ломаная кровля, чаще всего они вытекают из достоинств:

Она позволяет максимально эффективно распорядиться пространством, расположенным под крышей. Там может быть оборудовано полноценное жилое помещение с достаточно высоким потолком, с естественным освещением, которое можно использовать в качестве кабинета, спальни, детской.
Она улучшает внешний вид строения, делая более эффектным. При использовании современных кровельных материалов даже самая простая ломаная кровля, вносит «изюминку» в облик строения, делая дизайн эксклюзивным, дорогим.
В дом с такой кровлей органично вписывается просторный балкон, благодаря чему подобные проекты пользуются особой популярностью среди заказчиков.
Великолепно справляется с защитой от ветра и атмосферных осадков. Склоны сконструированы таким образом, что снег не задерживается на них, а свободно соскальзывает.

Чаще всего застройщики прибегают к сооружению кровли с ломаными скатами в ситуациях, когда мансарда дома будет использоваться для жилья. Это на самом деле проверенный временем, наиболее оптимальных вариант, не лишенный своих особенностей:

Высокая стоимость. Для постройки этой конструкции необходимо большое количество высококачественного материала, так что она обойдется значительно дороже простой двухскатной.
Техническая сложность, в виду которой осуществить сборку способны профессионалы с высоким уровнем столярных навыков. Для начала строительства нужен сложный расчет и грамотный чертеж. К тому же минимальное количество работников — три человека, бригаде меньшего состава это не под силу.
Возможные потери тепла во время отопительного сезона, что приводит к большему расходу дров, газа или электричества.
Высокая стоимость установки специальных мансардных окон.

Стропильная система

Стропильная система ломаной кровли — совокупность всех опорных элементов каркаса, количество и сечение которых определяет расчет. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.

Визуально систему опор можно разделить на две части: верхняя, в форме равнобедренного треугольника, а нижняя — трапеция с большей стороной внизу. Профессионалы советуют использовать висячие и наслонные стропила в комбинации, чтобы конструкция была более надежной.

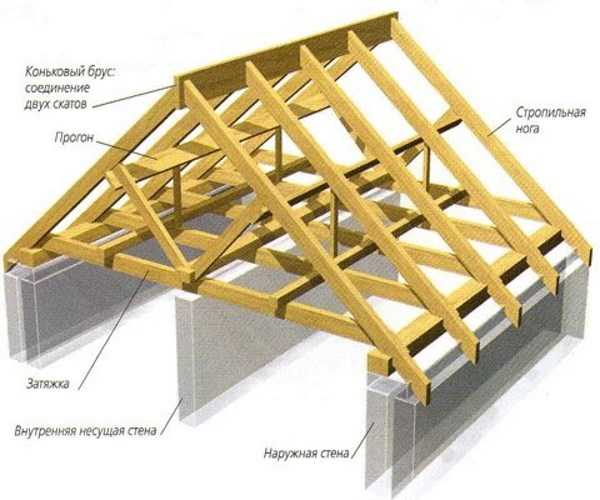

Вот как она выглядит:

Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, которые определяет расчет, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание, которые определит расчет воздействующих сил. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.
Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.
Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.
Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.
Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.
Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.

Выбор и подготовка материала

Как вы понимаете, основным материалом для стропильной системы ломаной крыши является древесина. А это, к сожалению, горючий, не влагостойкий, подверженный гниению материал. Эти качества, безусловно, являются недостатками, которые легко устранить, проведя обработку антипиреном, антисептиков, влагозащитной пропиткой. Обрабатывать дерево для эффективной защиты этими составами необходимо в несколько слоев. Расчет необходимого объема антисептика производят согласно рекомендациям производителя.

Используйте высококачественный материал из хвойных пород, без сучков. Если они все же есть, уберите, обработайте специальным средством. Нешлифованное дерево следует предварительно ошкурить, кору в обязательном порядке удалить.

В качестве кровельного материала используется металлочерепица, профнастил, шифер, ондулин, шинглас. Так как конструкция сама по себе массивна, специалисты советуют отдавать предпочтение более легким материалам, чтобы излишне не перегружать стропильную систему. Вес в таком случае станет определяющим фактором при выборе. Обрешетка изготавливается сплошного или решетчатого типа, из необрезной доски или из влагостойкой фанеры. В качестве утеплителя применяются минеральная вата на базальтовой основе или пенопласт. Декоративная обшивка может быть выполнена из сайдинга, блок-хауса или вагонки.

Нюансы монтажа

Начинать возведение кровли необходимо, выполнив расчет нагрузки, которой она будет подвергаться. Для этого складывают вес каждого из материалов кровельного пирога, найти который можно в справочной литературе. Затем определяются временные нагрузки от выпадающего снежного покрова. Когда эти показатели складываются, получается такой показатель, как общая нагрузка, который колеблется в районе 40-50 кг/м2. Согласно этим параметрам определяется, каким запасом должна обладать стропильная система, сечение элементов каркаса. Избавить вас от этих вычислений может специальная программа для расчета, доступная для использования в интернете. После этого составляется чертеж, отражающий расположение всех элементов с рассчитанными размерами.

Дальнейшие действия относятся к собственно монтажу ломаной кровли:

Производится закупка всех необходимых материалов. Лучше приобрести их с небольшим запасом, чтобы не оказаться в ситуации, когда чего-то не хватает.
Все деревянные элементы распиливаются в размер согласно шаблону. Быстрее всего это сделать болгаркой или циркулярной пилой.
Нижние стропила, подкосы, стойки на земле соединяются вместе, образуя, так называемые, фермы.
Готовые фермы поднимаются на верх для установки.
Фермы соединяются затяжками, настилаются верхние наслонные стропила.
Создается обрешетка, монтируется утеплитель, укладывается кровельный материал.
Фронтоны, свесы обшиваются выбранным материалом, оборудуются оконные проемы.

Если расчет выполнен грамотно, стропильная система ломаной крыши является прочной, надежной конструкцией мансардной кровли, которая прослужит не одно десятилетие при условии регулярного контроля за состоянием.

Видео-инструкция

krovlyakrishi.ru

стропильная система, расчет с размерами

Расчет конструкции

Первый этап предусматривает расчет требуемого количества кровельного материала. Он выполняется исходя геометрических размеров крыши и габаритов финишного покрытия.
Вторым этапом делается расчет несущей способности стропил.

Последний расчет является сложным и требует учета таких показателей:

Вес кровельного материала.
Нагрузка на стропила изоляцией.
Вес всех элементов контробрешетки и обрешетки.
Расстояние между коньком и карнизным свесом.
Угол наклона скатов.
Расстояние между стропилами и элементами обрешетки.
Дополнительная нагрузка от стеклопакетов, ограждений, вентиляции и других сооружений. Необходимо даже учитывать вес временно работающих на крыше строителей.

Имея на руках все эти данные, можно произвести расчет по формулам. Существуют, также, специальные программы, упрощающие данное действие.

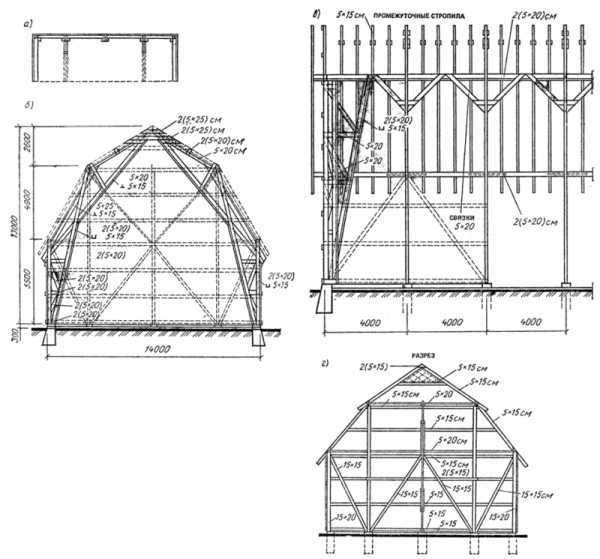

На этой картинке можно увидеть схему с размерами ломаной крыши:

Здесь изображен расчет стропильной системы:

Сделав весь расчет надо удостовериться, подходит ли деревянный строительный материал по сечению для строительства ломаной двухскатной крыши. Если расчет не соответствует требуемым параметрам, стропильная система и обрешетка может быть изменена по сечению материала. Кроме этого, можно заменить кровельное покрытие.
Для удобства на бумаге надо начертить схему ломаной двухскатной крыши со всеми размерами. Эта таблица поможет сделать чертеж:

Какой материал потребуется для строительства?

Возведение крыши

Закладывание основы

Вся стропильная система держится на основе, в качестве которой выступает мауэрлат с балочным перекрытием. Приблизительный расчет параметров указывает оптимальное сечение используемых деревянных балок 10×20 см. Часто стены дома состоят из наружной конструкции, например, облицовочного кирпича, и внутренней конструкции, например, саман или песчаник. Так вот мауэрлат надо располагать на внутренней конструкции. Снаружи в будущем он спрячется за кирпичом. Верхняя часть мауэрлата должна на 3 см выступать выше кирпичной кладки, чтобы вся нагрузка от крыши легла на него, а не на наружную стену.

Следующим монтируют балочное перекрытие. Первыми укладывают крайние балки. Они должны выступать за стены, что обозначит размер карниза. Обычно выступа 50 см будет достаточно. Между крайними балками натягивают веревку, и по ней укладывают промежуточные элементы. Расчет расстояния между балками основывается на шаге стропил. Именно стропильная система будет к ним крепиться в будущем.

Крепление стоек

Укладка прогона

Сверху стоек монтируют прогон из доски сечением 5×15 см. Получившаяся конструкция является будущими стенами мансарды. Усилить прогоны помогут смонтированные кровельные уголки, а также ригеля. В рассматриваемом примере конструкции дома, длина ригелей будет 5,5 м. Сечение деревянных элементов рассчитывают программой.

Например, при ширине доски 20 см ее толщина составит 5 см. Если при монтаже получились прогибы, их исправляют подвесками. Это увеличивает нагрузку на стропильную систему верхних скатов, что требует пересмотреть расчет сечения деревянных элементов. Оптимально использовать вместо доски сечением 5×15 см аналогичные элементы большего сечения, например, 5×20 см.
Каждый ригель фиксируют временной подпоркой посередине пролета. Это избавит от провисания деревянных элементов и позволит по ним передвигаться во время работы. Выставленные по уровню все ригеля скрепляют сверху доской сечением 2,5×15 см, отступая от центра примерно на 20 см.

Монтаж стропил

Монтаж стропил верхних скатов производится по предварительно изготовленному шаблону. Небольшую доску размером 25×150 см устанавливают вертикально на крайнем ригеле. Один из ее углов обязательно должен сойтись с осью крыши. К получившейся стойке прикладывают другую доску. На ней сверху и снизу наносят разметку запилов. По получившемуся шаблону собирают на земле 2 стропила. Помощники подают их наверх здания, где производится установка по краям будущей крыши. Для устойчивости стропила фиксируют подкосом.

Следующими на земле аналогично изготавливаются промежуточные стропила. Они монтируются по натянутой веревке между крайними элементами. Все они фиксируются подкосами. Для восьмиметровой крыши их достаточно 4 штуки, установленных попарно в разных направлениях. До строительства обрешетки, стропильная система временно фиксируется любыми досками. Это придаст ей устойчивость.

Завершающие работы

Чтобы ригели не провисли после демонтажа временных подпорок, выполняют нашивку подвесок. Их изготавливают из доски сечением 2,5×15 см. Подвески не должны крепиться посередине каркаса, иначе они здесь просто будут мешать.
Далее, осталось установить каркас фронтона и выполнить его обшивку. На этом основные работы можно считать оконченными. Осталось закрепить обрешетку, отливы, соорудить фронтон и карниз.
Монтаж каркаса ломаной крыши завершен, можно начинать кровельные работы. Это тоже очень важный и трудный этап строительства, требующий участия не менее троих человек.
В следующем видео наглядно показан монтаж стропильной системы ломаной крыши.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Стропильная система ломаной крыши

Редко можно найти такой населенный пункт, если он не в Африке, в котором не было бы дома с ломаной крышей. Эту конструкцию простой назвать нельзя, но и в дополнительных прелестях ей тоже не откажешь. Основное преимущество конструкции ломаной крыши в том, что при обеспечении надежной защиты постройки, она предоставляет огромный простор для использования новой площади, которую сложно получить, если строить кровлю по более простой технологии.

Cодержание:

Устройство стропильных систем ломаной крыши
Схемы и этапы проектирования
Материалы для стропильных систем
Типы ломаных крыш
Монтаж стропильной системы

Устройство стропильных систем ломаной крыши

Каждый квадратный метр построенного дома с годами ценится все больше. Именно поэтому при проектировке конструкции жилого дома большое внимание уделяется многофункциональности помещений. Ломаная крыша как раз позволяет устроить мансардный этаж полноценным и не только с жилыми помещениями. Кроме того, стропильная система ломаной крыши позволит выполнить дизайн кровли ярче и необычнее.

В принципе, ломаная крыша — это разновидность обычной двускатной. А она, как известно, при соответствующих размерах и конструктивных особенностях позволяет построить мансардный этаж с наружным или с внутренним входом. Только ломаная конструкция позволяет получить более высокие потолки на мансарде, чем стандартная двускатная. Правда, за это придется платить сложностью конструкции стропильной системы.

Схемы и этапы проектирования

Перед тем, как определяться с типом крыши, надо хорошенько подумать о предназначении мансардного помещения и о его необходимости в принципе. Сложность стропильной системы ломаной крыши, безусловно скажется на стоимости всей постройки в целом. Простая классическая двускатная конструкция будет на голову дешевле и проще в изготовлении. Однако пугаться не стоит, поскольку любая стропильная система может быть выполнена своими руками и без применения специальной техники и дорогостоящих специалистов.

Безусловно, подготовка к началу строительства такой крыши требует выполнения точного расчета, грамотного проекта, составления профессиональной схемы. Сейчас мы пройдемся по основным этапам постройки стропильной системы ломаной крыши и убедимся в том, что при хорошей документальной и инженерной подготовке даже такую непростую конструкцию можно собрать своими руками.

Материалы для стропильных систем

При строительстве ломаной кровли очень редко применяют металлические фермы и балки, а также железобетонные готовые изделия. Во-первых, это сильно утяжеляет конструкцию кровли, а во-вторых, металлическая или бетонная несущая часть слишком непроста в монтаже. Тут не обойтись без спецтехникии профессиональных строителей, а с оглядкой на высокий вес силовой металлической или ж/б конструкции затевать эту историю не имеет смысла.

Толстая стропильная доска — вот что нужно для хорошей ломаной кровли. Поэтому подбор древесины очень важен в этом случае, а сечение стропильной доски не должно быть меньше 5 см. Это далеко не все. Чтобы стропильную конструкцию не повело уже после постройки кровли, необходимо брать для этих целей только хорошо и правильным методом просушенную древесину.

Что касается породы дерева, то в каждом конкретном регионе могут быть свои предпочтения. Где-то дешевле и проще построить стропильную систему из хвойных пород дерева, где-то из лиственных. Хвоя в этом случае предпочтительнее, поскольку те нагрузки, которые будут выдерживать стропила при правильном расчете, ей под силу. Единственное, что можно порекомендовать — обработать древесину хотя бы олифой.

Хвойное дерево хорошо и тем, что оно легкое. А чем легче будет кровля, тем меньшую нагрузку будут получать стены. Особенно это актуально в том случае, если разрабатывается стропильная система под мягкую кровлю. Все элементы стропильной системы соединяются в одну конструкцию при помощи металлических кронштейнов. Как, в каком количестве и в каком месте их устанавливать, показывает только инженерный расчет каждой отдельно взятой ломаной кровли.

Типы ломаных крыш

Существует несколько видов ломаной крыши, каждый из которых может предложить свои выгодные стороны. Рассмотрим основные из них, чтобы точнее определиться в выборе конструкции.

Скат с изломом — это самый простой вид ломаной крыши. Фактически она представляет собой односкатную конструкцию с изломом, поэтому стропильная система для такого варианта самая простая и доступная. Тем не менее, под такой крышей можно спроектировать довольно неплохую мансарду.
По аналогии с двускатной крышей следующая по сложности и стоимости может рассматриваться двускатная крыша с двумя изломами на каждом из скатов. Это самая популярная конструкция и схем устройства стропильной системы такого типа существует предостаточно.
Немного сложнее по конструкции ломаная кровля вальмовая. От двускатной отличается только наличием еще двух аналогичных скатов с изломами. Хороший вариант для обустройства просторного мансардного этажа.
Трехскатная ломаная крыша выполняется таким образом, что третий скат полностью повторяет излом основных скатов, при этом на месте четвертого ската остается вертикальная стена. Вроде бы мелочь, но это может дать очень многое — отсутствие одной из несущих тяжелых стен позволяет серьезно разгрузить фундамент.
Но самая легкая ломаная крыша — четырехскатная. К тому же она позволяет свободно манипулировать пространством на мансардном этаже. Именно для получения максимальной площади мансарды используется четырехскатная ломаная кровля.

Монтаж стропильной системы

С конструкцией ломаной кровли определиться не так просто, как кажется, но если нужный вариант уже выбран, материалы заготовлены, проект и схема готовы, можно приступать к поэтапному строительству ломаной кровли:

к обвязке, брусу, который зафиксирован в стене, крепится мауэрлат, как правило, для этого используют анкерный крепеж;
устанавливаются стропильные ноги согласно чертежу, подбирается и устанавливаются необходимые кронштейны и уголки из металла;
устанавливаются вертикальные опоры согласно плану здания, а они будут служить каркасом для стен мансардного этажа;
опоры связываются по верху специальными прогонами;
дальнейшее устройство стропильной системы выполняется по индивидуальному плану устройства ломаной кровли;
наслонные стропила образуют отвесный скос, при этом верхние стропила будут висячего типа.

Раскосы и подпоры устраиваются по мере необходимости и их количество и размещение должно строго соответствовать плану ломаной кровли. Сама же кровля и организация кровельного пирога осуществляется по любой выбранной схеме и ничем не отличается от установки кровельного материала на любую другую крышу. Плодотворной всем работы!

Читайте также Стропильная система вальмовой крыши, схема

nashprorab.com

размеры, устройство мансардной и двухскатной крыши

Стропильная система будущего мансардного этажа напрямую зависит от его площади.

Ломаная крыша, в отличие от традиционной, имеет несколько разновидностей:

имеющая наклон на всех скатах;
комбинированная (могут быть висячие стропила на верхних скатах, и наклонные на нижних).
При таком варианте строительства скат более пологий, а стропила опираются на стойки. Если в варианте строительства наличие стоек не предполагается, то опорой является продольный прогон.

А именно:

два треугольника с углом 90 градусов, которые формируют нижние скаты;
треугольник, который формирует верхние скаты.

Конструкция ломаной крыши

Преимущества ломаной крыши

Ведя разговор о ломаной крыше, нельзя не обратить внимание на ряд ее преимуществ:

возможность использования имеющего строения для возведения ломаной крыши;
возможность увеличить площадь строения, а в частности жилую площадь;
улучшение внешнего вида строения;
с помощью ломаной крыши здание приобретает законченный вид;
с помощью мансарды снижаются затраты на отопление по причине того, что меньше становятся теплопотери через кровлю;
нет необходимости в привлечении специализированной техники для строительства, а также ненужно выселять жильцов;
в ломаной крыше можно сделать большое количество окон и витражи, что сделает помещение более уютным.

Недостатки ломаной крыши

Помимо основных особенностей, имеются и незначительные недостатки:

из-за скошенной формы потолка помещение теряет часть полезной площади;
требуется квалифицированный подход для проведения тепло и гидроизоляции;
для ломаной крыши необходимы мансардные окна, а они дороже, чем обычные;
в зимнее время года сокращается количество света, проникающего в помещение.

Разновидности ломаных конструкций

Односкатная крыша. Изготовление такой крыши происходит при помощи закрепления ее на стенах с разной высотой. Такой вариант исполнения крыши самый простой и распространенный.
Двухскатная. У такой крыши есть два ската, которые направлены в противоположенные стороны. Данный вид крыши хорошо подходит для обустройства под ней мансарды.
Трехскатная. Данный вид крыши основан на двух торцах. Конструкция такой крыши мало весит (отсутствие одной капитальной стены), поэтому не наносит большой нагрузки фундаменту.
Четырехскатная. Самый сложный в исполнении вариант крыши, для строительства необходимо произвести сложные расчеты по площади и ветровым нагрузкам.

Виды стропильных систем

Алгоритм для изготовления мансарды следующий:

первоначально укладываются балки перекрытий;
поверх них укладывается настил, который будет выполнять роль строительных лесов;
создается опора для стропильных ног, и опора для конькового прогона, который будет в дальнейшем крышей.

Потолочные балки мансарды

Ломаная стропильная система

Расчет стропильной системы, чертеж

Стропильная система – основной элемент крыши, который противостоит всем нагрузкам. Для того, чтобы крыша прослужила долго, необходимо произвести точный расчет стропильной системы.

Существуют упрощенные формулы расчетов, которые оптимально подойдут, если планируется все сделать своими руками, не прибегая к помощи специалистов.

Главная цель, которую преследуют расчеты – это вычисление нагрузки, которая будет действовать на крышу.

На крышу действуют следующие нагрузки:

Масса снежного покрова;
Воздействие ветра;
Масса кровли;
Масса чернового настила и обрешетки;
Масса утеплителя;
Сама стропильная система.

На рисунке показан чертеж-схема стропильной системы ломаной крыши.

Установка

Закрепление стропил друг с другом

Фиксацию стропил можно произвести с помощью:

шпилек, при этом делается металлическая накладка, которую они удерживают между собой;
гвоздей, также необходимы специальные скобы;
гвоздевые пластины прекрасно подходят для крепления деревянных конструкций.

Места, в которые будет производиться крепление, определяются во время произведения расчетов.

Установка мауэрлата

Способ, по которому будет производиться монтаж мауэрлата, будет зависеть от типа конструкции.

Крепление стропил

Крепление стропильных ног к мауэрлату

При закреплении стропильной системы без ошибок срок службы крыши увеличится. От метода, по которому будет произведено закрепление, зависит многое, а в частности устойчивость крыши при воздействии на нее погодных условий. При правильном креплении будут исключены подвижки и смещения, тем самым будет увеличена прочность крыши.

В жестком варианте исключено движение элементов, поэтому применяют:

подшивной брусок и уголки;
на стропильной ноге должны быть сделаны запилы.

Для выполнения работ можно использовать: скобы, гвозди или проволоку.

Для дополнительного усиления соединения можно использовать анкера или проволоку.

Для того, чтобы произошло сопряжение с несколькими степенями свободы, используют специальный крепеж.

Для этого существует несколько вариантов:

Создание запила. Запил делается в мауэрлате, затем в него укладывают стропильную ногу. Закрепить ее можно с помощью нескольких гвоздей, расположить их необходимо под углом. Если крепление производится одним гвоздем, то он должен быть забит под прямым углом, также закрепление можно производить с помощью металлической пластины.
Произвести выпуск стропил за пределы стены строения, для фиксации используются крепежные пластины.
Применение «салазок». С помощью этого элемента создается подвижная конструкция, которая создает необходимую подвижность в рамках определенных пределов.

Защита древесины

На древесине можно создать дополнительную защитную пленку, которая будет защищать ее от влаги. Сделать это можно с помощью специального лакокрасочного покрытия. Покрытие лучше всего наносить в два слоя.

Устройство гидроизоляции и утепления

Организация обрешетки и кровельные работы

Когда работы по гидроизоляции завершены, можно приступать к выбору кровельного материала. В зависимости от того, какой материал выбран, будет выбран вариант, с помощью которого будет производиться организация обрешетки.

Нужно точно соблюдать все геометрические размеры, это позволит упростить монтаж кровельного материала.

После завершения монтажа кровли, производится монтаж водостоков.

krovlya777.ru

Устройство и расчет стропильной системы ломаной крыши

Ломаные, или мансардные, крыши отличаются достаточно сложной конструкцией, но тем не менее пользуются большой популярностью у домовладельцев. Основная причина, из-за которой возводят такие кровли – максимальное использование подкровельного пространства. Вместительное чердачное помещение и оригинальный внешний вид – безусловные преимущества, которыми стоит воспользоваться.

[contents]

Материал для стропильной системы

Главная составляющая каркаса кровли – древесина. Для устройства стропильной системы обычно используют хвойные породы дерева, с небольшим количеством дефектов. Сосна, ель, пихта – лучшие варианты. Лиственница оптимально подходит для устройства лежней и мауэрлатов.

Древесина должна быть сухой (но не пересушенной), хорошо обработанной и ровной (для монтажа стропильной системы – это важное условие). Вам понадобится несколько кубометров строевого леса.

Толстый квадратный или прямоугольный брус, сечением не менее 20 см, используется как мауэрлат. Лежни тоже можно сделать из бруса, но пойдёт и ошкуренный лафет. Стропильные ноги выполняются из прямоугольного бруса толщиной от 50 до 100 мм и высотой от 150 мм. Обрешётку, в зависимости от выбранного вами покрытия, можно сделать из обрезной доски (толщиной не менее дюйма) или из брусков 40х40 (40х60) мм.

На ломаной крыше сэкономить не удастся – дерева на подобные конструкции уходит больше, к тому же они тяжелее. Это необходимо учитывать при строительстве дома.

Также вам понадобятся разнообразные метизы – кронштейны, скобы, шпильки, гвозди и саморезы. Количество крепежа зависит от размеров каркаса.

И, конечно, необходимо будет приобрести начинку для «кровельного пирога» – паро— и гидроизоляционные материалы, утеплитель.

Устройство и основные узлы стропильной системы

Ломаные крыши могут быть и односкатными, и четырёхскатными, но самый распространённым типом является двускатная ломаная крыша. Стропильная система такой кровли (как, собственно, и всех других) состоит из следующих элементов:

Стропило (или стропильные ноги). Основной элемент каркаса, определяющий жёсткость и прочность конструкции, а также угол наклона скатов.

Прогон. Опорный элемент, соединяющий стропила.

Мауэрлат. Своеобразный фундамент стропильной системы, который равномерно распределяет нагрузку на стены здания. На него устанавливаются стропила.

Обрешётка. Основа для финишного кровельного материала, значительно усиливающая и укрепляющая каркас.

Конёк. Верхний стык двух скатов, место их соединения.

Подкосы и стойки. Распорные элементы, предназначенные для укрепления стропил. Крепятся к лежню.

Лежень. Массивный брус, опирающийся на фронтальные стены и перекрытие. Укладывается параллельно коньку и служит дополнительной опорой для системы стропил.

Затяжка. Соединительный элемент, который фиксирует стропильные ноги.

Свес крыши – нижняя часть ската, выступающая за стены. Устроена для того, чтобы осадки не попадали на стены.

Кобылки. Дополнительные отрезки бруса, удлиняющие стропильные ноги, если их недостаточно для устройства свеса нужного размера.

Устройство конструкции стропильной системы

Стропильная система и балки

В конструкцию мансардной крыши входят два виды стропил: наслонные и висячие.

Наслонные стропила, это стропила нижнего ската крыши. Они устанавливаются под острым углом (от 60 градусов), нижняя их часть прочно фиксируется на мауэрлате, а верхняя – на центральном прогоне (или на вертикальных стойках). Для усиления конструкции в верхней части монтируется перемычка (ригель) расположенная параллельно к прогону и соединяющая стропила между собой.

Верхний скат более пологий, его формируют висячие стропила, нижняя часть которых лежит на центральном прогоне, а верхняя – соединяется на коньке.

В случае если нижний скат очень крутой, стропила крепят к балкам перекрытия, которые в этом случае устанавливают с 40-50 см выпуском за несущие стены. При такой системе тоже можно установить мауэрлат, но не на стенах, а на краю балок перекрытия.

Расчёт кровельного материала

Начинать все расчёты необходимо с вычисления общей площади крыши. Конструкция довольно простая и сделать это будет несложно. Затем стоит посчитать отдельно площадь каждого ската, и площади разноуровневых участков – это даст возможность (если вы уже определились с выбором кровельного материала и знаете его рабочие размеры) посчитать количество отходов.

Этого можно и не делать, потому что есть проверенная временем формула: необходимое количество кровельного покрытия – это общая площадь крыши плюс 10%.

Чтобы подсчитать количество изоляционных материалов и утеплителя, нужно площадь крыши разделить на площадь упаковки изоляции и утеплителя.

Расчёт крепежа довольно кропотливое занятие, следует помнить:

На один кв. м. металлочерепицы необходимо 8 саморезов
На один кв. м. рулонной изоляции нужно 4 скобы для степлера.
6 гвоздей или саморезов уходит на кв. м. обрешётки и контробрешётки.

Количество скоб, кронштейнов и резьбовых соединений зависит от количества стропильных ног и конструкции стропильной системы.

Расчёт самой стропильной системы лучше доверить специалистам, надо учитывать много факторов – удельный вес пиломатериалов, количество осадков, угол наклона скатов, общую нагрузку на несущие стены и т. д.

Естественно, что вам придётся решить, каким материалом обшивать мансарду и подсчитать его количество.

Устройство ломаной двускатной крыши

Устройство стропильной системы мансарды

Инструмент, необходимый для работы:

Комплект плотницкого инструмента (молоток, пила ручная, топор, стамеска).
Отвес и строительный уровень.
Маркер или карандаш.
Металлический угольник.
Рулетка механическая.
Шнур.
Электрическая дрель и свёрла.
Шуруповёрт с насадками.
Степлер.
Малярный нож.
Гаечные ключи.
Электро- или бензопила (как вариант ручная электрическая циркулярная пила).

Перед тем как приступить непосредственно к монтажу, нужно в обязательном порядке выполнить рабочий чертёж кровли, подробный, со всеми размерами.

Строевой лес желательно обработать специальной пропиткой, защищающей от гниения, за день до начала работ. Можно обработать деревянные элементы кровли и после монтажа, но на земле это сделать гораздо удобнее и, следовательно, быстрее.

Общая схема строительства и возведения ломаной крыши

Если необходимо, устанавливают мауэрлат по всему периметру стен. Дома, построенные из дерева, уже имеют мауэрлат – это верхний венец. В кирпичных или блочных зданиях в верхние ряды кладки заранее монтируют шпильки или анкера к которым крепится брус.

Укладывают его заподлицо с внутренней стороной стены, под мауэрлат в обязательном порядке нужно положить гидроизоляцию – гидроизол или обычный рубероид. Размечать крепёжные отверстия можно прямо на месте. В идеале этот элемент кровли должен лежать горизонтально («по уровню»).

Крепление стропил к мауэрлату

Балки перекрытия, в зависимости от конструкции, можно укладывать в проёмы, оставляемые в кладке до монтажа мауэрлата, а можно крепить на мауэрлат. Расстояние между ними, в зависимости от их толщины и размеров крыши, варьируется от 50 до 100 см. Нижняя (потолочная) сторона балок выравнивается идеально с помощью натянутого между крайними балками шнура. Поверх балок делается сплошной настил из досок.

Затем укладывают лежни (если это предусмотрено конструктивно) под центральные прогоны, параллельно опорным стенам и крепят их.

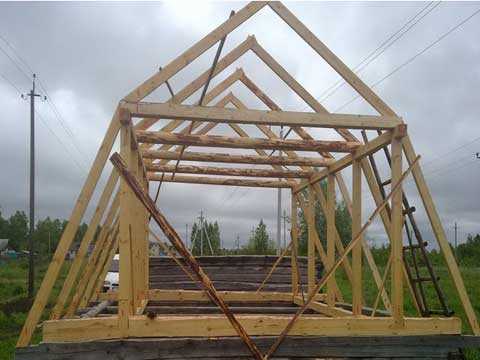

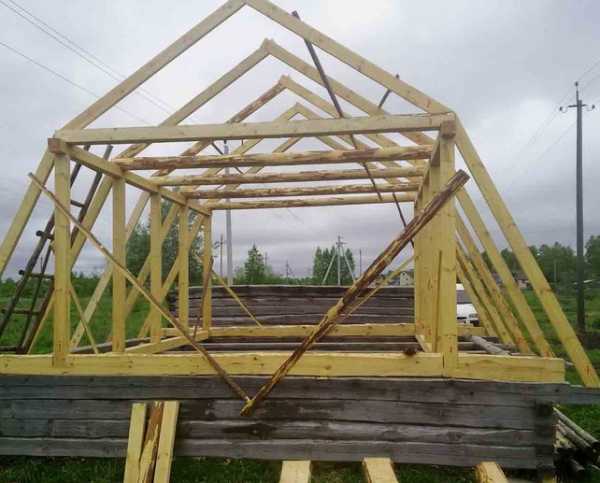

Следующий этап монтажа – установка стоек. Брус отрезают по размеру, указанному в чертежах. Стоечный брус обычно имеет сечение 100х150 мм. Стойки выравнивают по вертикали с помощью уровня или отвеса и временно фиксируют укосинами. Нижняя часть стойки устанавливается на лежень в отмеченных местах или крепится к балкам перекрытия (на каждую балку). В итоге получается два параллельных ряда стоек одинаковой высоты.

На стойки монтируются центральные прогоны, закрепляются с помощью металлических уголков или гвоздей. Сверху прогонов устанавливают ригеля 50х200 см, вниз узкой стороной. Ригеля между собой прихватывают досками в двух-трёх местах, это временные крепёжные элементы, для получения жёсткой конструкции. По сути, получается контур будущей мансарды – стойки будут основой её стен.

После того как стропильная система будет собрана, стойки дополнительно крепятся подкосами.

Дальнейший монтаж можно осуществлять двумя способами:

Один из них – собрать на земле верхние стропильные фермы и установить их на прогоны поочерёдно. Такой способ требует большой точности и профессиональных навыков.

Проще начинать устанавливать стропила непосредственно на крыше.

В первую очередь устанавливают наслонные нижние стропила, временно их закрепляют, выравнивают и крепят основательно. На нижней части стропильных ног делают врезку, чтобы стропило упиралось в мауэрлат или подрезают её под нужным углом и стыкуют с балками перекрытия. Жёстко фиксируют стропила кронштейнами и скобами.

Для монтажа верхних висячих стропил нужно определить центр крыши. На фронтальные мауэрлаты ставят временные стойки, между ними закрепляют доску (временный верхний прогон) и вырезают шаблон.

Убедившись, что он везде подходит, по нему вырезают стропила. Устанавливают на прогоны крайние стропильные фермы и крепят их. По натянутому шнуру выставляют остальные стропила. Затем всю стропильную систему основательно крепят и приступают к обустройству каркаса мансардных окон (если они запланированы). Затем можно приступать к устройству «кровельного пирога» и обрешётки.

Подробнее о технологии установки стропил для ломаной крыши узнаете из видео.

Кровельный пирог

Структура крыши с утеплением.

Кровельный пирог состоит из пароизоляционного слоя, вентиляционных зазоров, утеплителя, гидроизоляционного слоя, обрешётки, контробрешётки и кровельного покрытия.

На внутреннюю сторону стропил расстилают и крепят пароизоляционный материал. Нахлёст составляет около 15 см, стыки проклеиваются. Затем между стропилами плотно укладывают утеплитель, при необходимости в два слоя. Между утеплителем и пароизоляцией должно оставаться свободное пространство для циркуляции воздуха, не менее 40 мм.

Такой же зазор следует оставлять и между утеплителем и гидроизоляционным слоем, который настилается на наружную сторону стропил, с нахлёстом, и фиксируется степлером.

Затем на каждое стропило прибивается деревянная рейка – контробрешётка. На неё, перпендикулярно к стропилам, крепится обрешётка. Она служит основанием для финишного кровельного покрытия.

Мансардные окна

Устройство утеплённой мансарды – это практически второй этаж вашего дома. Если вы будете ее активно эксплуатировать, вам необходимо установить окна хотя бы на фронтоны, чтобы обеспечить естественное освещение днём.

Встроенное в кровлю окно – хорошее дизайнерское решение, правда оно требует устройства дополнительного каркаса, но зато придаёт кровле эффектный внешний вид. К тому же это естественный вентиляционный выход. На рынке кровельных материалов существует большой выбор подобных изделий, найти подходящее окно не составит труда.

Ломаная двускатная крыша – самый эффективный способ получить максимум полезной площади. Соблюдая технологию монтажа, вы своими руками можете создать ещё один жилой этаж. Ещё одним преимуществом этого типа кровель является возможность сделать ваш дом теплее.

netosadkam.ru

Стропильная система ломаной крыши: схемы монтажа, модульная технология

Мансардное помещение при желании можно обустроить и под вальмовой, и под двускатной крышей. Только таким просторным, как в случае ломаной оно точно не получится. Только конструкция ломаной крыши позволяет использовать подкровельное пространство по максимуму.

Площадь мансардного этажа зависит от стропильной системы. Для ломаной крыши в отличие от типов, имеющих традиционную конструкцию, она может быть двух видов:

наслонные на всех скатах;
комбинированные, с наслонными на нижних скатах (от перекрытия до перегиба) и висячими – на верхних (от конька до перегиба). Висячие стропила опираются на стойки, и скат их – более пологий. В случае варианта без стоек, опорой является затяжка или продольный прогон).

Стропильная система ломаной крыши условно делится на простейшие геометрические фигуры –

два прямоугольных треугольника, формирующие нижние скаты, и
треугольник, который венчает их и формирует верхние скаты.

Последний треугольник может быть устроен по наслонной либо по висячей схеме, а нижние – только по наслонной.

Схемы монтажа: нижний, верхний пояса ↑

Существует несколько схем монтажа ломаной крыши

низ стропил (наслонных и висячих) опирается в мауэрлат;
стропила обоих видов с выносом за стену низа;
наслонные по каркасу из брусьев.

Система нижнего пояса

Опорный мощный брус (мауэрлат) укладывают вдоль, в верхней части стены. Этот брус является опорой. Мауэрлат в кирпичных домах закрыт с внешней стороны кирпичной кладкой. Именно в нее под воздействием нагрузок он и упирается. Нагрузки на несущие стены в основном передаются через мауэрлат.

Одна из наслонных сторон опирается на мауэрлат, а вторую поддерживает вертикальная стойка, упирающаяся на несущую внутреннюю стену дома. Упор иногда выполняется через прогонный брус, а не непосредственно. Верхняя часть данной системы имеет проходящую горизонтально перемычку (ригель). Кроме нее параллельно идут два бруса (прогона). Они вместе с ригелем замыкают верхушку нижнего участка.

Подошвенный профиль представляет собой трапецию. Такая простая геометрическая фигура, состоящая из прямоугольника и треугольников, позволяет с легкостью рассчитать размеры конструкции. В пространстве же нижняя область конструкции – усеченная неправильная четырехгранная пирамида.

Верхний пояс

Наклонные висячие стропила подошвенной своей частью упираются в нижний пояс, точнее в прогонный брус. Практически вся нагрузка затем передается на основные несущие стены дома через вертикальные стойки и стропила низа.

Наклонные стропила верхней своей частью закреплены к коньковому брусу. Внизу они соединены перемычкой, что не позволяет им разъезжаться. Очень часто перемычка верхней части и ригель внизу являются одной и тот же деталью.

Профиль верхнего пояса стропильной системы ломаной двухскатной крыши представляет собой треугольник, а самой крыши – равнобедренный треугольник, установленный на вершины двух прямоугольных треугольников по краям конструкции.

Следует отметить, что в некоторых случаях, при различных уклонах в верхней части, боковые стороны треугольника могут и отличаться.

Для каждой части монтируют свою обрешетку, причем чаще всего шаг в обеих частях (верней и нижней) одинаков из-за использования одинаковых кровельных материалов.

модульная

По модульной технологии стропильная система ломаной крыши полностью монтируется на земле. Прежде всего собирают нижний пояс и поднимают его на стены, скажем, при помощи крана. Далее монтируют верхушку – так же сначала на земле, после чего поднимают и устанавливают на нижнюю. Такую технологию чаще используют при устройстве крыш на больших зданиях.

Среди преимуществ мансардного типа стоит выделить следующие.

Ломаный профиль позволяет сэкономить достаточное пространство для мансарды и снизить в определенной степени ветровую нагрузку на все строение.
Использование наслонных стропил в подобной конструкции, в свою очередь, позволяет в тоже время сделать несущую конструкцию значительно легче и снизить в некоторой степени общее количество использованного материала.

Устройство мансардной крыши, если мауэрлат совмещен с балками перекрытия.

В этом варианте монтируют в следующей последовательности:

Мауэрлат жестко скрепляют с балками перекрытия. В результате получают решетку из толстого бруса (150 или 100х150). Она выступает в качестве основания.
Затем при помощи вертикальных стоек выделяют будущее мансардное помещение и соединяют стойки при помощи продольных прогонов и балками сверху, которые станут будущими затяжками для верхних стропил висячего типа.
Следующим шагом монтируют стропила – сначала наслонные, а после проверки плоскостей крутых скатов и висячие.

Особого внимания требует сборка узлов, находящихся в точках перегиба.

Наслонные при необходимости подпирают подкосами, а верхнюю затяжку подвешивают с помощью бабки – тогда она не будет прогибаться..
Фасадные конструкции монтируют с учетом окон и дверей (если запланирован выход на балкон).

https://www.youtube.com/watch?v=n41HnMb7zTU
Последовательность работ при монтаже зависит от конкретного материала, условий и других факторов.

Некоторые варианты ломаной крыши ↑

Если длина всех стропил одинаковая, то крыша имеет вид половины восьмигранника.
Если в зависимости от размеров здания, обойтись без затяжек и стоек, тогда потолок в помещении мансарды примет вид четырехгранного свода.

Оригинально смотрится мансарда, в которой один из скатов ломаный, а другой – прямой. Такой вариант приемлем для случаев, когда конструктивно нужно сдвинуть помещение ближе к какой-нибудь стене. Подобный асимметричный фронтон смотрится современно и стильно.

stylekrov.ru

РубрикаРазное
