какой выбрать? – Чистый дом

Водонагреватели накопительные электрические, их плюсы и минусы, устройство и принцип работы. Как выбрать электрический накопительный водонагреватель по объёму? Устройство водонагревателя накопительного электрического

Водонагреватели накопительные электрические: какой выбрать?

В предыдущем материале вы узнали о проточных электрических водонагревателях. Если же народу в семье/доме много (больше 2-х), то проточным нагревателем не обеспечить потребность в горячей воде, ибо он не выдержит такой нагрузки, практически во всех потребителях – если они включатся одновременно – пойдёт холодная вода. Поэтому нужен бойлер – водонагреватель, в котором есть ёмкость для накапливания горячей воды. Здесь познакомимся с одним из видов бойлеров: это – водонагреватели накопительные электрические. О другом виде бойлеров – косвенного нагрева – поговорим в следующих статьях.

Какие плюсы имеют водонагреватели накопительные электрические?

Водонагреватели накопительные электрические способны нагревать воду до 50-70 градусов и автоматически поддерживать эту температуру при помощи термостата, который включает и выключает нагревательный элемент (ТЭН).

Главное достоинство накопительного водонагревателя – экономичность энергопотребления, что позволяет включать его в обычную розетку. Установить в квартире или доме можно такое устройство без всяких проблем и опасений.

Также, благодаря хорошей теплоизоляции, вода в бойлере долго сохраняется горячей, что позволяет ощутимо экономить электроэнергию.

Какие минусы имеют водонагреватели накопительные электрические?

Есть и минусы. Один из: для нагрева воды требуется некоторое количество времени (об этом подробно ниже).

Другой недостаток – крупные габариты. Однако бойлеры постепенно совершенствуются, и последние модели не занимают много места. Так утверждают, но я, честно сказать, не понимаю, как новая модель на 300 литров может занимать меньше места, чем старая модель на те же 300 л? По-моему, это заявление – просто “маркетинговый ход”, рассчитанный на совсем тупых потреблятелей. Разве что речь о том, что водонагреватель может располагаться и под потолком:

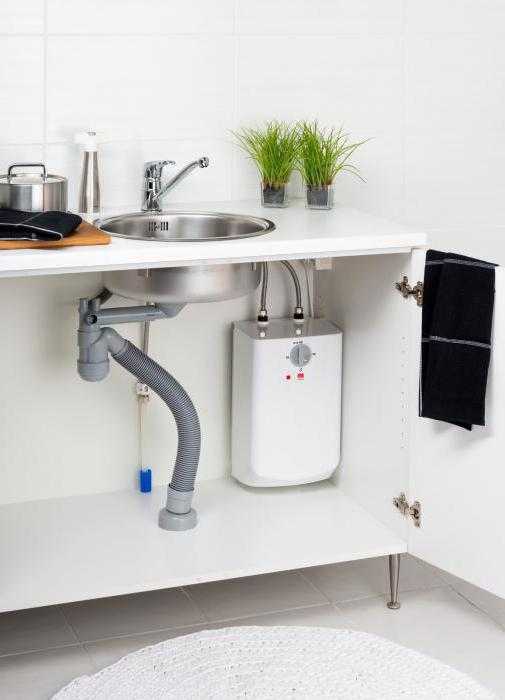

– и под раковиной – в зависимости от габаритов, и потому не “путаться под ногами”? Если так, тогда ладно.

Ещё нужно помнить, что накопительный водонагреватель требует некоторого технического обслуживания – его ТЭНы следует регулярно очищать от известкового налёта, образующегося вследствие низкого качества воды. Придётся также менять магниевый анод, предотвращающий коррозию внутреннего бака.

Как выбрать водонагреватель электрический накопительный?

На рынке можно встретить весьма много накопительных водонагревателей: как различных производителей, так и разных моделей одного производителя. Но я рекомендовал бы, прежде чем задаваться вопросами типа: какой фирмы выбрать накопительный водонагреватель? – подходить к выбору данного устройства с другой стороны.

В первую очередь, при выборе накопительного водонагревателя следует ориентироваться на ёмкость его бака. Объёма бака от 10 до 15 л будет достаточно только для умывания и мытья рук. Если этого маловато (например, у вас часто пользуются ванной), то следует выбрать водонагреватель ёмкостью не меньше 50 л, а лучше от 80 до 150 л. “Дюймовочкой” такой агрегат не назовёшь, места он займёт солидно, зато нужды семьи в горячей воде удовлетворит с гарантией.

При покупке можно (нужно) объяснить свои потребности продавцу-консультанту, и он поможет уже точнее выбрать объём водонагревателя. (Впрочем, если вы не любите общаться с продавцами, то просто прочитайте эту статью, затем решите, какого объёма бойлера вам нужно, а в магазине просто покажите продавцу пальцем: “Заверните этот”.)

Выбор накопительного водонагревателя не ограничивается объёмом, эти устройства могут различаться по способу потребления энергии. Существуют модели, которые могут работать от различных источников электроэнергии. Такие накопительные водонагреватели весьма популярны среди владельцев загородных домов, коттеджей, дач и т. п., в которых имеется автономная, либо централизованная система отопления. (Но о таких устройствах в другой статье, да и называется оно иначе: бойлер косвенного нагрева).

А вот на что обратить внимание действительно нужно, так это на способ подачи воды. Большинство бойлеров рассчитано на подачу воды под напором из водопровода. Именно такие нагреватели устанавливаются в квартирах и большинстве частных домов. Есть же ещё бойлеры безнапорные, то есть в них вода подаётся самотёком из какой-нибудь ёмкости, находящейся выше водонагревателя. Такие водонагреватели подойдут для дачи.

Кроме перечисленного выше накопительные водонагреватели могут отличаться расположением бака-накопителя: быть вертикальными или горизонтальными. Здесь выбираем, исходя из того места, где предполагается монтировать данный агрегат.

Устройство накопительного водонагревателя

Устройство накопительного электрического водонагревателя сложнее, чем у проточного. Но если вы не можете подключать в своём доме большие мощности, то лучше установить именно накопительный водонагреватель. Его устройство показано на рисунке:

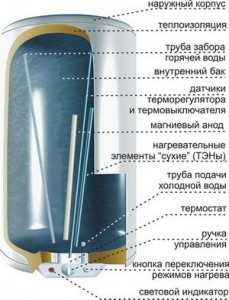

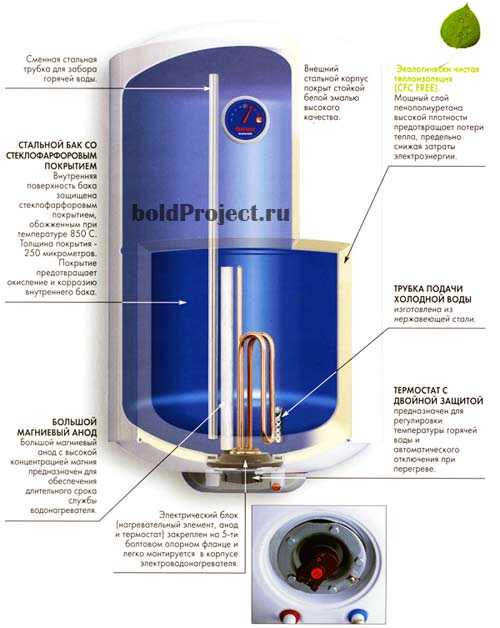

Состоит такой агрегат из корпуса – ёмкости из нержавеющей стали (см. рис. выше, для увеличения кликнуть на рисунке). ТЭН нагревает воду. Автоматика (регулируемый термостат) управляет включением/выключением нагревательного элемента при достижении заданной температуры. На корпусе имеется теплоизоляция (обычно это пенополиуретан), предохраняющая от быстрого остывания воды. Также на корпусе есть кронштейны для крепления к стене.

Магниевый анод предотвращает коррозию корпуса. Полагаю, в первую очередь, это для защиты ТЭНа, т. к. сам бак из нержавейки, коррозировать не должен. На фото показан магниевый анод новый и после 11 месяцев эксплуатации водонагревателя:

Принцип работы накопительного водонагревателя

Пользуясь изображением, приведённым выше, рассмотрим, как работают водонагреватели накопительные электрические.

По трубке снизу бак наполняется холодной водой, которая нагревается от ТЭНа. Горячая вода, как менее плотная, поднимается в верхнюю часть бака, откуда и происходит забор горячей воды через установленную там трубку.

ТЭН всегда должен находиться в воде (иначе сгорит), потому он и в нижней части бака. Бак всегда наполнен водой, поэтому для его замены воду нужно сперва слить через нижнюю трубку.

Пример выбора электрического накопительного водонагревателя по его объёму

Чтобы подобрать накопительный водонагреватель для конкретного случая, можно воспользоваться таблицей:

Здесь указан примерный расход воды для разных сантехнических устройств и её желаемая температура. Это разовый расход воды на одного человека. Объём же водонагревателя зависит от индивидуальных потребностей семьи.

Предположим, вам нужна вода, нагретая до 60 градусов, и у вас семья из 3-х человек, каждый из которых принимает душ, а после завтрака моет посуду. Пользуемся крайней правой колонкой.

При среднем расходе в душе горячей воды 20-22 литра на всех троих потребуется 60-66 л. Средний расход для кухонной мойки 12 л. Итого: 72-78 литров. Для приведенного примера достаточно взять водонагреватель с объёмом бака 80 л или больше, с запасом (бывают же и гости).

Если же ванной пользуются, как ванной, а не только как душем, то имеет смысл ставить водонагреватель на 200…300 л.

Для только кухни и умыться достаточно нагревателя на литров 15…20. Для душа этого объёма не хватит больше, чем одному человеку.

Объём бака водонагревателя следует выбирать больше рассчитанного значения. Есть баки на 5, 10, 30, 50, 80, 100, 120, 150 и т. п. литров.

Сколько времени нагревается вода в накопительном водонагревателе?

Вопрос не праздный, т. к. бывает, что привести себя в порядок – принять душ, например, – нужно побыстрее. Так вот: время нагрева зависит, разумеется, от мощности ТЭНа в водонагревателе и от температуры входящей воды. Ну, и, разумеется, от объёма бойлера. Чем больше мощность нагревателя, чем теплее входящая вода, чем меньше объём. тем быстрее мы получим горячую воду. Конкретно: бойлер объёмом 10. 15 л даст нам горячую воду через 30. 40 минут, 200. 300 л – через 5. 8 часов! (если температура входящей воды не ниже +10 градусов)

Вывод: хорошо иметь к бойлеру автоматику, запускающую водонагрев в заданное время, скажем, за пару часов до утренней побудки или до прихода домочадцев с работы вечером. Ну, или, как дешёвый вариант, нужно кому-то, страдающему безсонницей или безработицей, поручать включать агрегат.

Можно, кстати, устанавливать водонагреватели накопительные электрические числом больше одного, скажем, для кухни – меньшего объёма, для душа – большего. Здесь ваш выбор зависит от ваших возможностей и потребностей.

водонагреватели накопительные электрические

http://vodoprovod-doma. ru/vodonagrev-elektro-nakopit. php
Принцип работы накопительного водонагревателя, плюсы и минусы, правила эксплуатации и множество другой информации об отопительном оборудовани, систем кондиционирования и тд магазина СтройОбъектСнаб. Устройство водонагревателя накопительного электрического

Принцип работы накопительного водонагревателя, защита нагревателя воды от перегрева

статьи:

Огромнейшей популярностью в нашей стране пользуются накопительные водонагреватели. Хозяева коммунальных квартир и коттеджей хотят иметь постоянный запас горячей воды, несмотря на отсутствие централизованного горячего водоснабжения (ГВС) или периодические отключения горячей воды. Интернет-магазин Торгового Дома «СтройОбъектСнаб» предлагает целую линейку накопительных газовых и электрических водонагревателей от самых известных брендов. Вы всегда сможете подобрать оптимальную модель с резервуаром требуемого объема. Данный обзор предназначен для покупателей, еще не принявших окончательного решения по покупке определенного водонагревателя. Мы рассчитываем, что информация, приведенная в статье поможет нашим клиентам определиться с выбором накопительного водонагревателя.

Накопительный водонагреватель – принцип работы

Самыми востребованными у покупателей нашего магазина являются два вида водонагревателей:

В данном разделе мы подробно расскажем, как работают накопительные водонагреватели, раскроем принцип работы накопительного бойлера. Начнем с рассмотрения газового оборудования.

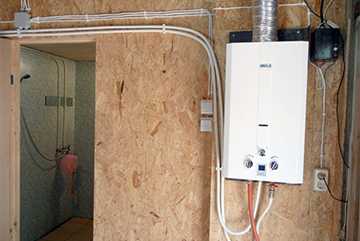

Газовые водонагреватели

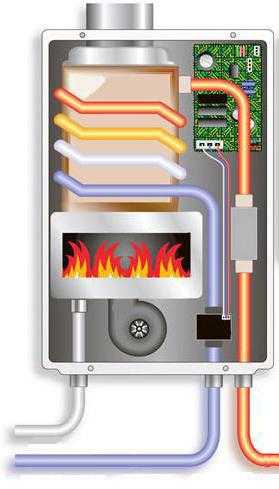

Конструктивно газовый бойлер состоит из бака, теплообменника, газовой горелки, управляющей автоматики. Газ подается на горелку через клапан, управляемый электронной схемой. Энергия сгорающего газового топлива разогревает теплообменник. Поступающая холодная вода проходит по каналам теплообменника и забирает тепло. После достижения заданной температуры жидкости, автоматика отключает горелку и перекрывает подачу газа. Понижение температуры воды фиксируется электроникой, вновь запускающей процесс горения топлива и осуществляющей контроль нагревания до требуемых параметров.

В продаже имеются накопительные водонагреватели, оборудованные открытой или закрытой топочной камерой. Бойлер, оснащенный открытой камерой потребляет воздух из внутренней атмосферы. Отработанные газы отводятся по дымоходу. Наличие камеры закрытого типа предусматривает нагнетание наружного воздуха вентилятором. Вредные газы выводятся с помощью турбины посредством дымоотводной коаксиальной трубы.

Новейшие модели водонагревателей оснащаются устройствами автоматического электронного пьезорозжига горелки. Помимо этого, используется электронная регулировка режима горения, зависящая от давления воды в системе. Работа газового водонагревателя накопительного типа полностью контролируется автоматикой. Поэтому использование бойлера, работающего на газе, совершенно безопасно.

Необходимо отметить, что для обеспечения функционирования газового водонагревателя, необходимо инсталлировать систему дымоудаления. Это увеличивает расходы на монтаж. Однако невысокая стоимость газового топлива существенно снижает расходы на эксплуатацию.

Установку и подключение газового бойлера осуществляют сотрудники специализированных организаций. Эксплуатация водонагревателя на газе возможна после получения согласования от газовой службы.

Электрические водонагреватели

Накопительный бойлер, работающий на электроэнергии, отличается более простой конструкцией по сравнению с газовым оборудованием. Внутри металлического бака вмонтирован нагревательный элемент, выполняющий нагревание воды. ТЭН устанавливается в нижней части резервуара, в которую поступает холодная вода. При нагревании нагретая жидкость вытесняется наверх ввиду меньшей плотности. Отбор горячей воды выполняется через верхний патрубок. Температурный режим контролируется автоматикой на базе электронного термостата. К основным техническим характеристикам накопительного водонагревателя относят мощность ТЭН, емкость бака, вид теплоизоляции.

интернет-магазина Торгового Дома «СтройОбъектСнаб» Вы сможете подобрать лучшие варианты накопительных газовых или электрических водонагревателей различного объема для своего жилья.

Элементы электрического накопительного водонагревателя

Устройство электрического накопительного водонагревателя представлено на рисунке:

Основными конструктивными элементами накопительного бойлера являются следующие позиции:

Внутренний резервуар из нержавеющего металла;

Устройства подачи холодной воды и отбора горячей воды;

Схема управления с термостатом;

Устройство защиты от коррозии;

Плюсы и минусы водонагревающего устройства

Вначале рассмотрим преимущества накопительных водонагревателей:

Возможность выбора газовых или электрических моделей;

Низкие расходы на эксплуатацию при выборе газового бойлера;

Наличие постоянного запаса нагретой воды;

Обеспечение горячей водой нескольких точек водозабора;

Длительное поддержание температуры жидкости за счет эффективной термоизоляции;

Наличие выбора разных форм и конструкций.

К минусам накопительных бойлеров относят большие габариты, а также время ожидания нагрева воды до заданной температуры при интенсивном расходовании.

Правила эксплуатации водонагревателя

Основным руководящим документом для пользователя является инструкция по эксплуатации от производителя, поставляемая вместе с оборудованием. Необходимо внимательно ознакомиться с м документа, чтобы понять все нюансы управления работой накопительного водонагревателя. В инструкции подробно описаны все рабочие режимы, даны рекомендации по настройке. Основным моментом настройки выступает правильный выбор температурного режима. Важно разобраться с внешней сигнализацией, оповещающей пользователя о состоянии бойлера и текущем режиме работы. С особым вниманием следует отнестись к правилам эксплуатации газового водонагревателя. Необходимо регулярно проверять состояние дымоотводящей системы, при необходимости производить ее очистку.

Специалисты Торгового Дома «СтройОбъектСнаб» всегда готовы помочь своим покупателям и объяснить правила эксплуатации выбранной Вами модели водонагревателя.

Защита водонагревателя от перегрева

Все современные водонагреватели, продающиеся в интернет-магазине Торгового Дома «СтройОбъектСнаб», оборудованы системой защиты оборудования от перегрева. Специальные датчики отслеживают критическое превышение температуры, и автоматика отключает бойлер. Кроме того, устанавливаются системы, защищающие от перепадов давления холодной воды. При критическом понижении давления защита выключает водонагреватель во избежание дальнейшего перегрева. Разумеется, необходимо помнить о том, что включать накопительный водонагреватель следует при открытом вентиле подачи холодной воды.

Наша компания предоставляет комплексные услуги по подбору водонагревателя, его монтажу и наладке. Сотрудники Торгового Дома «СтройОбъектСнаб» имеют большой опыт практической работы с водонагревательным оборудованием.

http://sosnab. ru/blog/princip-raboty-nakopitelnogo-vodonagrevatelya-zaschita-vodonagrevatelya-ot-peregreva/
Вы узнаете — Как устроен накопительный водонагреватель — разновидности конструкций и принцип работы, схемы установки и правила подбора …Устройство водонагревателя накопительного электрического

Устройство и конструкция накопительного Водонагревателя

Конструкция накопительного водонагревателя может предполагать прямой или косвенный нагрев воды.

Косвенный нагрев — подогрев водопроводной воды через встроенный или внешний теплообменный аппарат за счёт охлаждения технической воды, которая используется в качестве промежуточного теплоносителя между источником тепла и нагреваемой водой.

Прямой нагрев — подогрев водопроводной воды встроенным в бак электрическим нагревательным элементом (ТЭНом). Емкостные водонагреватели прямого нагрева не представлены в нашем каталоге.

Устройство накопительного водонагревателя косвенного нагрева — стальной бак снаружи покрытый тепловой изоляцией, а изнутри эмалью пригодной для контакта с водой питьевого качества. В зависимости от схемы применения и возложенных задач, водонагреватели оборудуют:

  • Одним встроенным трубным теплообменником
  • Двумя встроенными трубными теплообменниками
  • Внешним кожухотрубным или пластинчатым теплообменником
  • Магниевым анодом
  • Электрическим нагревательным элементом

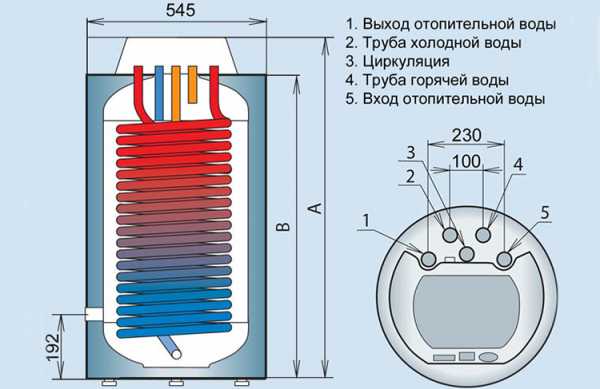

Водонагреватель с одним встроенным теплообменником получили наиболее широкое применение в системах горячего водоснабжения с одним источником тепла, если площадь поверхности встроенного теплообменного аппарата обеспечивает нагрев воды за заданное время.

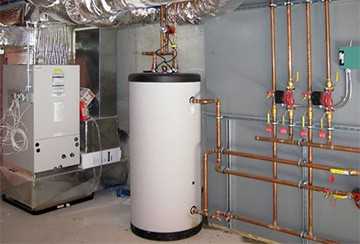

Накопительные водонагреватели с одним теплообменником устанавливают в системах ГВС:

  • Частных домов со всеми типами источников тепла.
  • Многоквартирных домов и административных зданий источником тепла в которых является газовая котельная.

Встроенный спиральный теплообменник изготавливают из меди или нержавеющей стали и располагают в нижней части бака.

Водонагреватель с двумя встроенными теплообменниками применяют в системах с комбинированной выработкой тепла от двух и более источников. Широкое распространение они получили в системах горячего водоснабжения частных домов, в которых основным источником тепла является солнечный коллектор, а догрев воды до необходимой температуры осуществляется газовым или электрическим котлом.

К нижнему теплообменнику водонагревателя подключается основной низкотемпературный источник тепла, например, солнечный коллектор или тепловой насос, а к верхнему — второстепенный высокотемпературный источник, например газовый, твердотопливный или электрический котёл.

Водонагреватель с внешним теплообменником применяют, если серийно устанавливаемые теплообменные аппараты не обеспечивают нагрева воды за заданное время. Преимущества баков с внешним теплообменником и загрузочной системой:

  • Простая чистка
  • Быстрый нагрев всего объёма воды
  • Невысокая температура греющего теплоносителя

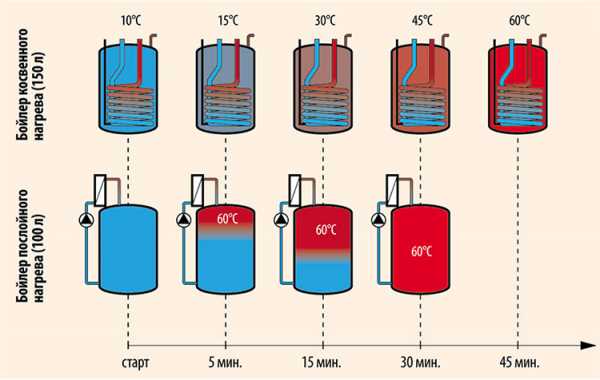

  • Послойный нагрев воды (подробнее см. Принцип работы)
  • Весь объём запасённой воды нагревается до одинаковой температуры
  • Подобранный теплообменный аппарат точно соответствует условиям работы
  • К одной загрузочной системе можно подключить несколько накопительных баков
  • Время нагрева зависит от мощности теплообменного аппарата и может быть задано при расчёте
  • Большее охлаждение греющего теплоносителя увеличивает КПД конденсационного котла и снижает потребный расход при централизованном теплоснабжении
  • Режим работы накопительных водонагревателей должен исключать попадание в верхнюю часть бака холодной воды из нижней части, так как высокий температурный перепад может навредить внутреннему антикоррозионному покрытию

От коррозии внутреннюю поверхность накопительных водонагревателей защищают эмалевыми покрытиями допустимыми для применения с питьевой водой, а иногда дополняют устройствами катодной защиты. Наличие магниевого анода существенно продлит срок службы корпуса бака, защитив его от коррозии, но разрушающийся анод периодически придётся заменять.

Толщина тепловой изоляции водонагревателя определяет величину тепловых потерь и скорость его остывания, поэтому в системах с потребностью длительного хранения горячей воды — рекомендуется выбирать большую толщину теплоизоляционной конструкции. Тепловую изоляцию, как правило, изготавливают из минеральной ваты или жёсткого пенополиуретана.

http://www. ktto. com. ua/konstruktsiya/bvn
Если вы хотите иметь подачу горячей воды независимо от централизованной системы, на помощь придет водонагреватель накопительный электрический. Водоснабжение горячей водой не вызывает никаких проблем, когда используются водонагреватели накопительные электрические. Устройство водонагревателя накопительного электрического

Как выбрать электрический накопительный водонагреватель

Если вы хотите иметь подачу горячей воды независимо от централизованной системы, на помощь придет электрический накопительный водонагреватель.

Водоснабжение горячей водой не вызывает никаких проблем, когда используются водонагреватели накопительные электрические.

Большой выбор накопительных водонагревателей связан с желанием населения иметь в своем доме горячую воду независимо от сезона, поскольку летом практически всегда отключается централизованная подача горячей воды.

Но даже если она есть, то имеет очень низкое качество. В дачных поселках и садоводческих организациях даже такая подача воды недоступна.

Конструкция водонагревателей

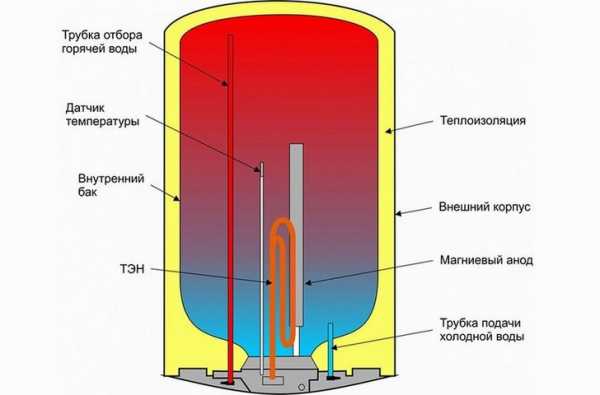

Схема устройства водонагревателя

Накопительный водонагреватель по своей конструкции имеет несколько характерных отличий:

  • конструкция;
  • производительность;
  • принцип действия.

Тот, кто придумал первый накопительный водонагреватель, даже не предполагал, что его изобретение будет наиболее актуально в 21 веке. Плохое состояние теплосетей, ежедневные аварии, связанные с прорывом труб, вынудили горожан искать автономные источники подачи горячей воды надлежащего качества.

Конечно, воду можно согреть и в кастрюле, но лучше все же использовать бойлер. В основном газовая плита отлично подходит для этой цели, однако не везде подается газ. При строительстве новых домов даже в городе газ заменяют электрическими плитами.

Для сельских районов подводка газа стоит очень дорого. При небольшом количестве пользователей лучшим выходом будет накопительный электрический водонагреватель.

Принцип работы устройства

Рабочая схема накопительного водонагревателя

Накопительный электрический водонагреватель имеет несколько отличающихся друг от друга принципов работы. Они бывают:

  • накопительными;
  • проточными;
  • комбинированными.

Сказать, какой лучше, сложно. Каждый накопительный водонагреватель наиболее производителен в определенных условиях. Самым востребованным сегодня стал накопительный электрический водонагреватель. Его также называют бойлером.

Эти аппараты функционируют по принципу электрического чайника. Каждая модель отличается своей емкостью, дополняется термосом, а также специальными техническими элементами, которые делают работу агрегата безопасной и понятной для человека.
Накопительный водонагреватель имеет привлекательный вид. Вариантов изготовления проточных накопительных электрических водонагревателей очень много. Каждый сможет выбрать по своему вкусу.

Накопительный водонагреватель отличается от проточного.

Горячая вода сначала нагревается в баке, а затем при необходимости ее подогревают до требуемой температуры. Нужную температуру воды получают в смесителе, добавляя подачу холодной воды.

Как уже было сказано, накопительный электрический проточный водонагреватель пользуется большим спросом. Основными причинами такой востребованности стали:

  1. Мощность потребления имеет минимальные значения — максимум 4 кВт.
  2. Есть возможность применения однофазной электрической сети. Это весьма актуально для сельских районов, частных домов, где потребление электроэнергии ограничено. Не стоит устанавливать мощный накопительный электрический водонагреватель, поскольку электропроводка может быть не рассчитана на такое потребление. Может возникнуть пожар.
  3. Каждый аппарат имеет собственный бак различной емкости. Максимально можно сразу согреть 300 л воды. Это дает возможность подобрать нужный накопительный водонагреватель, который сможет подойти к любым бытовым потребностям.
  4. Накопительный электрический водонагреватель отличается тепловыми потерями c минимальным показателем. Скорость остывания равна 1° в течение суток. Поэтому в доме всегда будет горячая вода. Для сохранности температуры наружная поверхность бака закрывается теплоизоляцией, изготовленной из пенополиуретана. Сверху она закрывается красивым кожухом.
  5. Накопительный электрический водонагреватель может работать с малым напором воды.

Это очень удобно на даче и в сельских районах, где нет централизованного водоснабжения. Однако многие модели имеют рабочее давление более 6 атмосфер. Иначе говоря, чтобы была нормальная подача горячей воды, давление должно быть выше 4 атмосфер. Для дачной системы это очень много. Поэтому лучше найти накопительный водонагреватель, имеющий другое рабочее давление.

Все описанные выше технические решения сделали накопительный водонагреватель весьма экономичным, когда дело касается затрат электричества. Нагревательный элемент имеет низкую мощность. Аппарат емкостью в 50 л при мощности 1,2 кВт способен нагреть воду за 2 часа.

Установленный термостат после достижения нужной температуры отключает водонагреватель.

В ночное время можно нагревать воду по специальному льготному тарифу. Однако для этого необходимо установить счетчик, который может учитывать ночное потребление электричества. Ночной тариф стоит намного ниже дневного.

Недостатком накопительных электрических водонагревателей считаются:

  1. Длительный нагрев воды. Иногда приходится ждать 8 часов.
  2. Размеры аппарата не позволяют устанавливать его в небольших помещениях.
  3. Когда качество подаваемой воды находится на низком уровне, быстро приходит в негодность нагревательный элемент. Появляется накипь на стенках накопительного бака.

Чтобы увеличить срок эксплуатации таких устройств, применяются специальные антикоррозийные металлы. Изготавливаются защитные покрытия. Все это приводит к увеличению стоимости аппарата.

Основные варианты изделий

Комбинированные модели водонагревателей-экономичный вариант для вашего дома

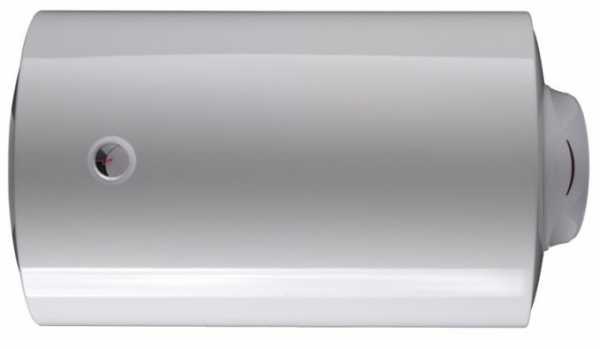

  1. Электрические горизонтальные водонагреватели. Эти устройства имеют несколько отрицательных свойств:
  • когда вода нагревается, образуется большой перемешанный слой, имеющий сильный перепад температур;
  • когда пользуются водой, колебания температуры сильно влияют на подачу.
  1. Элитные водонагреватели. Эти устройства относятся к группе люкс. Например, электрические накопительные водонагреватели Bosch. Они отличаются большим количеством настроек и длительным сроком эксплуатации. Однако каждая дополнительная услуга ведет к увеличению стоимости водонагревателя. Среди всех настроек можно выделить:
  • сменные режимы времени нагрева, можно устанавливать различную мощность, максимально 6 кВт;
  • питание может быть от обычной электросети или от 380 В;
  • вода может нагреваться до +85°С;
  • магниевый анод отличается длительным сроком работы;
  • установлен программатор, включающийся автоматически, когда начинает действовать ночной тариф;
  • накопительный водонагреватель оборудован и дисплеем, информирующим о работе всех составляющих устройства.
  1. Комбинированные модели. Чтобы иметь полное представление о разных видах таких агрегатов, нужно вспомнить и универсальные модели. Обычно в них совмещены две системы. Нагрев может быть накопительным и проточным.

Возможно также применение догрева с помощью встроенного теплообменника. К примеру, теплую воду можно взять из солнечного коллектора или отопительной системы и нагреть ее до нужной температуры.

В основном комбинированные модели считаются самыми экономичными. После их установки можно смело забыть о централизованной подаче горячей воды. Она может быть использована только для подогрева чистой воды.

Рекомендации при выборе накопительного электрического водонагревателя

Рассчитывайте объем водонагревателя в зависимости от количества человек в вашей семье

Когда требуется горячая вода только на кухне, вполне достаточно установить водонагреватель объемом не более 15 л.

Для ванны и кухни нужно устанавливать более емкую модель. Для нормальной помывки двух человек достаточно 50 л горячей воды, если количество людей будет больше, необходимо минимум 80 л.

Если аппарат имеет вертикальное исполнение, он монтируется на стене или крепится к полу.

У бака должен обязательно прокладываться надежный теплоизоляционный слой. Как правило, все современные бойлеры имеют отличную теплоизоляцию. Вода в них остывает в течение суток максимум на 5°. Чем толще слой теплоизоляции, тем лучше.

В завершение несколько слов о габаритах таких устройств. Конечно, хочется иметь как можно больше запаса горячей воды. Однако стандартные квартиры не всегда позволяют устанавливать большие агрегаты.

В этом случае необходимо смонтировать модель горизонтального размещения бойлера. Однако такие горизонтальные накопительные водонагреватели всегда стоят намного дороже вертикальных образцов.

http://kanalizaciyainfo. ru/vodonagrevateli/kak-vybrat-elektricheskij-nakopitelnyj-vodonagrevatel. html

otvet4ik.info

Устройство водонагревателя, из чего сделан бойлер?

Устройство водонагревателя

31.10.2017

Пожалуй, каждый из нас несколько раз в жизни сталкивался с непредвиденным отключением горячей воды. Наверняка любой из нас однажды теплым летнем или прохладным весенним днем был застагнут врасплох коммунальными службами, пройдя мимо объявления об отключении. Чтобы обезопасить себя от таких конфузов, да и просто иметь возможность принимать душ абсолютно всегда люди придумали водонагреватель. Иногда кажется, что устройство водонагревателя довольно непростое, все-таки прибор не самый дешевый и чрезвычайно полезный, но, если углубиться, можно понять, что внутри нет ничего сложно. Каждый электрический накопительный бойлер состоит из следующих частей:

  • Бак для воды.
  • Элемент нагрева.
  • Магниевый анод.
  • Трубки для подводки воды.
  • Термостат.
  • Регулятор и индикатор температуры воды.

Вот и все основные компоненты водонагревателя. Их не так уж и много, поэтому разбор каждого из низа не составит большого труда.

Бак для воды в бойлере — основа любого водонагревателя.

Как правило резервуары сделаны из металла, но иногда встречается и пластик. Сперва разберем металлические, они бывают из нержавейки и обычного металла. Как правило, многие отдают предпочтение бакам из нержавеющей стали, считая, что они более надежные. Но это не совсем так, главная проблема подобных моделей – невозможность покрыть бак защитным составом эмали. Не секрет, что нержавейка отлично взаимодействует с водой, но и то что её невозможно покрасить тоже ни для кого не будет новостью. Стальные баки обработаны изнутри особым составом стекловидной эмали (название может отличаться у разных производителей), которая защищает их от деформации, перепадов температур и предотвращает появление ржавчины. Резервуары из нержавеющей стали же подвержены деформации, т.к. из-за постоянного нагрева и остывания они могут расширяться.

Также встречаются баки из АБС пластика, они ничем не хуже своих металлических аналогов, напротив имеют даже ряд преимуществ. Например, они не подвержены ржавчине, а также они лучше сохраняют тепло и тем самым способствуют более быстрому нагреву жидкости.

Элемент нагрева водонагревателя – важнейшая часть этого устройства.

От этого узла зависит скорость и максимальная температура нагрева воды. А также долговечность аппарата. Тэны бывают трех типов:

  1. Изолированные,
  2. прямого контакта,
  3. керамические.

Изолированный и прямого контакта сделаны из меди и имеют одинаковую форму и свойства, единственное их отличие – наличие кобуры, которая защищает от воды изолированный элемент нагрева. Поэтому они считаются более надежными.

Керамические же сделаны из камня и не подвержены появлению накипи и могут служить десятками лет!

Поэтому в плане надежности их стоит распределить в таком порядке: Керамический, изолированный, прямого контакта.

Магниевый анод – устройство для предотвращения ржавчины и устранения нежелательных примесей в баке.

Даже имея самые надежный бак и элемент нагрева вода может х испортить. Ведь состав водопроводной жидкости в России далеко не самый щадящий. Особенно это касается дач и загородных домов. В подобных местах вода не проходит очистку, и в бойлер может попасть песок и прочие нежелательные вещества.  Для защиты от этого бойлер имеет специальный узел, называется он магниевый анод. Принцип его работы довольно просто: большой магниевый стержень стягивает на себя все негативные примеси, которые просочились через фильтр и прочие системы очистки.

На водонагревателях Nofer анод установлен повышенного размера, что продлевает срок их работы и помогает дольше оставлять устройства без признаков коррозии и ржавчины.

Трубки для воды – одна из главных составляющих водонагревателя.

Об этом мало говорят, но от трубок действительно зависит очень много. Дело в том, что правильное расположение этих компонентов позволяет быстрее нагревать воду, избегая смешивания горячей и холодной воды внутри. Как это происходит? Секрет заключается в том, что при вертикальной установке бойлера горячая вода будет собираться в верхнем левом углу. Соответственно для более скорой подачи теплой жидкости рекомендуется устанавливать трубку длинную, а для подачи холодной воды короткую, с диффузором.

Термостат водонагревателя – часть, регулирующая температуру и страхующая от перегрева.

Узел, который контролирует температуру в баке называется термостат. Он не дает воде превысить значение в 75-80 С. Испанские разработчики перестраховались и установили на свои водонагреватели по два термостата, что гарантирует высокую безопасность. Такой подход нужен на случай, если термостат выйдет из строя. Только представьте какие последствия — это может повлечь? Вода будет становиться все горячее и горячее и в конце концов аппарат может попросту взорваться. Поэтому второй термостат нужен для страховки первого.

Регулятор и индикатор температур водонагревателя электрического.

Последними в нашем списке будут сразу две части, которые служат одной и той же цели. Они созданы для выставления и регулировки температуры. В современных водонагревателях эти компоненты бывают двух видов: цифровое табло и круглый барашек с лампочкой. Конечно использование цифрового табла с LED экраном намного современнее и удобнее, но поскольку прибегать к этим регулировкам вы будете не так часто, использование водонагревателя с ручной регулировкой навряд ли причинит много дискомфорта. Ведь все таки основная функция устройства – нагревать воду, а главная характеристика при выборе для многих – надежность.

Таким образом мы разобрали все важнейшие компоненты бойлеров электрических.

Устройство водонагревателя

Пожалуй, каждый из нас несколько раз в жизни сталкивался с непредвиденным отключением горячей воды. Наверняка любой из нас однажды теплым летнем или прохладным весенним днем был застагнут врасплох коммунальными службами, пройдя мимо объявления об отключении. Чтобы обезопасить себя от таких конфузов, да и просто иметь возможность принимать душ абсолютно всегда люди придумали водонагреватель. Иногда кажется, что устройство водонагревателя довольно непростое, все-таки прибор не самый дешевый и чрезвычайно полезный, но, если углубиться, можно понять, что внутри нет ничего сложно. Каждый электрический накопительный бойлер состоит из следующих частей:

·         Бак для воды.

·         Элемент нагрева.

·         Магниевый анод.

·         Трубки для подводки воды.

·         Термостат.

·         Регулятор и индикатор температуры воды.

Вот и все основные компоненты водонагревателя. Их не так уж и много, поэтому разбор каждого из низа не составит большого труда.

Бак для воды в бойлере

Как правило резервуары сделаны из металла, но иногда встречается и пластик. Сперва разберем металлические, они бывают из нержавейки и обычного металла. Как правило, многие отдают предпочтение бакам из нержавеющей стали, считая, что они более надежные. Но это не совсем так, главная проблема подобных моделей – невозможность покрыть бак защитным составом эмали. Не секрет, что нержавейка отлично взаимодействует с водой, но и то что её невозможно покрасить тоже ни для кого не будет новостью. Стальные баки обработаны изнутри особым составом стекловидной эмали (название может отличаться у разных производителей), которая защищает их от деформации, перепадов температур и предотвращает появление ржавчины. Резервуары из нержавеющей стали же подвержены деформации, т.к. из-за постоянного нагрева и остывания они могут расширяться.

Также встречаются баки из АБС пластика, они ничем не хуже своих металлических аналогов, напротив имеют даже ряд преимуществ. Например, они не подвержены ржавчине, а также они лучше сохраняют тепло и тем самым способствуют более быстрому нагреву жидкости.

Элемент нагрева водонагревателя – важнейшая часть этого устройства.

От этого узла зависит скорость и максимальная температура нагрева воды. А также долговечность аппарата. Тэны бывают трех типов:

1.       Изолированные,

2.       прямого контакта,

3.       керамические.

Изолированный и прямого контакта сделаны из меди и имеют одинаковую форму и свойства, единственное их отличие – наличие кобуры, которая защищает от воды изолированный элемент нагрева. Поэтому они считаются более надежными.

Керамические же сделаны из камня и не подвержены появлению накипи и могут служить десятками лет!

Поэтому в плане надежности их стоит распределить в таком порядке: Керамический, изолированный, прямого контакта.

Магниевый анод – устройство для предотвращения ржавчины и устранения нежелательных примесей в баке.

Даже имея самые надежный бак и элемент нагрева вода может х испортить. Ведь состав водопроводной жидкости в России далеко не самый щадящий. Особенно это касается дач и загородных домов. В подобных местах вода не проходит очистку, и в бойлер может попасть песок и прочие нежелательные вещества.  Для защиты от этого бойлер имеет специальный узел, называется он магниевый анод. Принцип его работы довольно просто: большой магниевый стержень стягивает на себя все негативные примеси, которые просочились через фильтр и прочие системы очистки.

На водонагревателях Noferанод установлен повышенного размера, что продлевает срок их работы и помогает дольше оставлять устройства без признаков коррозии и ржавчины.

Трубок для воды – одна из главных составляющих водонагревателя.

Об этом мало говорят, но от трубок действительно зависит очень много. Дело в том, что правильное расположение этих компонентов позволяет быстрее нагревать воду, избегая смешивания горячей и холодной воды внутри. Как это происходит? Секрет заключается в том, что при вертикальной установке бойлера горячая вода будет собираться в верхнем левом углу. Соответственно для более скорой подачи теплой жидкости рекомендуется устанавливать трубку длинную, а для подачи холодной воды короткую, с диффузором.

Термостат водонагревателя – часть, регулирующая температуру и страхующая от перегрева.

Узел, который контролирует температуру в баке называется термостат. Он не дает воде превысить значение в 75-80 С. Испанские разработчики перестраховались и установили на свои водонагреватели по два термостата, что гарантирует высокую безопасность. Такой подход нужен на случай, если термостат выйдет из строя. Только представьте какие последствия — это может повлечь? Вода будет становиться все горячее и горячее и в конце концов аппарат может попросту взорваться. Поэтому второй термостат нужен для страховки первого.

Регулятор и индикатор температур водонагревателя электрического.

Последними в нашем списке будут сразу две части, которые служат одной и той же цели. Они созданы для выставления и регулировки температуры. В современных водонагревателях эти компоненты бывают двух видов: цифровое табло и круглый барашек с лампочкой. Конечно использование цифрового табла с LEDэкраном намного современнее и удобнее, но поскольку прибегать к этим регулировкам вы будете не так часто, использование водонагревателя с ручной регулировкой навряд ли причинит много дискомфорта. Ведь все таки основная функция устройства – нагревать воду, а главная характеристика при выборе для многих – надежность.

Таким образом мы разобрали все важнейшие компоненты бойлеров электрических.

nofer-aparici.ru

описание, виды, характеристики и отзывы

Современный рынок бытовой техники богат водонагревателями самых различных видов. Это позволяет каждому владельцу недвижимости подобрать оптимальный вариант для существующих в жилище условий.

Такие приборы различаются по многим параметрам. Они применяют в процессе подогрева воды различные энергоресурсы. Поэтому каждого хозяина при выборе этой техники интересует вопрос стоимости эксплуатации оборудования. Устройство водонагревателя следует изучить перед покупкой. Так будет проще сделать правильный выбор. Оптимальный нагреватель будет долговечным и эффективным.

Источник энергии

Представленные приборы работают при использовании различных видов топлива. Чаще всего это газ или электричество. Гораздо реже встречаются устройства, которые используют жидкое или твердое топливо.

Самым экономным в эксплуатации считается газовое оборудование. Колонки ныне установлены в большинстве «хрущевок» и в других строениях. Устройство газового водонагревателя не менялось уже множество лет. Совершенствуются лишь некоторые детали и внутренние системы. Но далеко не в каждом жилище есть централизованно подведенное газовое снабжение.

Приобретать этот источник энергии в баллонах выходит довольно недешево. Многие хозяева как альтернативу выбирают электрический обогрев воды. Свои функции подобные устройства выполняют благодаря особому элементу. Его называют ТЭНом. Электрические водонагреватели бывают разной мощности. Благодаря этому параметру прибор может выдать различное количество воды.

Накопительный и проточный нагреватель

Электрические водонагреватели бывают проточного или накопительного типа. В первом случае вода проходит по ТЭНу и на выходе получает требуемую температуру. Это очень мощные приборы. Чтобы подключить их в сеть, необходимо обеспечить хорошее качество проводки (достаточное сечение жилы проводника, заземление, УЗО).

Устройство проточного водонагревателя довольно простое. В небольшой емкости размещен ТЭН. Многие производители в схему включают различные дополнительные системы безопасности. Они разрывают цепь при перегреве, а также не позволяют оборудованию работать без заземляющего контура.

Накопительные водонагреватели еще называют бойлерами. Такие приборы обладают емкостью с определенным литражом. ТЭН в таких приборах менее мощный, что позволяет осуществить установку бойлера в любом доме или квартире.

Преимущества и недостатки проточного устройства

Перед приобретением той или иной разновидности оборудования обязательно нужно взвесить все ее достоинства и недостатки. Устройство электрического водонагревателя проточного типа дает ему ряд преимуществ.

Прибор очень компактный, поэтому проблем с установкой не возникает. Устройство сразу выдает нагретую воду. Существует возможность управлять температурой на выходе (не во всех моделях). Также преимуществом проточных разновидностей является отсутствие необходимости частого технического обслуживания.

Но есть и недостатки у представленных разновидностей бытовой техники. Для проточного устройства требуется достаточно мощная проводка. Самый минимальный водонагреватель этого типа потребляет 3 кВт в час. Чтобы принять душ, ванну и направить воду в несколько точек водозабора, требуется мощность до 27 кВт. При низком давлении воды в системе эти устройства не работают. Если не предусмотрен в схеме ограничитель, в таких условиях ТЭН может сгореть.

Виды проточных водонагревателей

Устройство водонагревателя проточного типа может быть напорным и безнапорным. В первом случае прибор устанавливают на входе системы водоснабжения. Он обеспечивает нагретой жидкостью несколько водозаборных точек. Устройство включается, когда через него проходит вода под напором. Это мощные устройства от 8 кВт.

Безнапорные разновидности устанавливаются на одну водозаборную точку. Они выдают гораздо меньше горячей воды. Но зато их мощность будет меньше. Это идеальный вариант для дачного домика. Их конструкция более простая. В комплекте поставки у них есть обычно душ или насадка для крана.

Выбор мощности

Изучая устройство водонагревателя проточного типа, необходимо вникнуть в вопрос выбора его мощности. Чтобы вымыть руки или посуду, потребуется прибор с ТЭНом 3-5 кВт. Желая принимать душ, отдают предпочтение оборудованию мощностью 5-10 кВт. Чтобы обеспечить горячей водой всю квартиру или дом, потребуется прибор мощностью от 10 до 27 кВт.

Чтобы правильно выбрать этот параметр, применяется специальная формула:

М = П(Т1 — Т2) * 0,073, где П – поток воды (л/мин), Т1 – температура на выходе прибора, Т2 – температура на входе.

Например, чтобы полноценно принять душ, требуется поток 5 л/мин. Вода при этом должна нагреться хотя бы до 35 ºС. Зимой в магистрали температура потока составляет 5ºС. Можно произвести расчет:

М = 5(35 -5) * 0,073 = 10,95 кВт

Другими словами, в подобных условиях необходимо устройство 10-11 кВт мощности. Желая применять его для нескольких точек, полученное значение умножают на два.

Отзывы пользователей

Современный рынок предлагает потребителю большое количество представленных приборов зарубежного и отечественного производства. Отзывы пользователей помогут сложить мнение о каждом из популярных брендов.

Устройство водонагревателя «Термекс» (Россия) мощностью 3,5 кВт отмечено как довольно качественное при относительно невысокой стоимости. Из недостатков пользователи называют шум прибора.

Устройство от Electrolux (Швеция) Smartfix (5,5 кВт) подходит для одной водозаборной точки. Пользователи отмечают в некоторых случаях недостаточное качество комплектующих. Но создаваемого количества теплой воды вполне достаточно для удовлетворения хозяйственных нужд.

Stiebel Eltron (Германия) является одним из самых дорогих устройств. Его мощности 8 кВт хватит, чтобы создать автономную систему обогрева воды в летний период. Зимой устройство применяют для душа.

Накопительный водонагреватель

Бойлер, в отличие от предыдущего устройства, обладает габаритной емкостью. Бак изготавливают из стали или нержавейки. Внутренняя поверхность чаще всего обработана различными материалами, продлевающими срок эксплуатации прибора.

Водозаборная трубка, находящаяся внутри емкости, имеет определенную конфигурацию. От этого зависит, можно ли монтировать бойлер вертикально или горизонтально.

Устройство накопительного водонагревателя предполагает наличие специального элемента для смягчения воды. Его называют магниевым анодом. Он требует замены каждые 1-2 года.

ТЭН может быть «сухим» или «мокрым». Последний вариант предполагает непосредственный контакт нагревательного элемента с водой. «Сухой» ТЭН находится в колбе и считается более долговечным.

Преимущества и недостатки

Устройство водонагревателя представленного типа характеризуется рядом преимуществ и недостатков. К положительным качествам относится сравнительно небольшая нагрузка на электропроводку. ТЭН обычно имеет мощность 1,5-2 кВт. Поэтому при работе бойлера вполне можно эксплуатировать и другие электроприборы.

Различные объемы бака дают возможность полностью обеспечить горячей водой даже большую семью. Возможно регулировать температуру нагрева от 35 до 80 ºС. Поэтому бойлер одинаково эффективен летом и зимой.

Из недостатков отзывы выделяют большие габариты, необходимость проведения регулярного техобслуживания (чистка емкости, замена магниевого анода). В процессе бездействия определяются некоторые теплопотери устройства.

Отзывы владельцев

Согласно отзывам пользователей, существует несколько популярных моделей представленной техники. У каждого из бойлеров есть свои особенности.

Устройство водонагревателя «Аристон ABS PRO 80» (Италия) отличается малой мощностью ТЭНа. Благодаря этому бойлер применяют даже в помещении со старой проводкой. Недостатком является незначительный шум при нагреве и потребность в ежегодной чистке.

Отечественный продукт «Термекс Flat Plus 50» обладает внутренним баком из нержавеющей стали. Это «плоский» бойлер. Его дизайн позволяет гармонично вписать водонагреватель в интерьер небольшой ванной комнаты. Эта модель нуждается в обязательном заземлении. Иначе блуждающие токи при нагреве быстро разрушают бак.

Gorenje выпускает устройства, которые обладают экономичностью при эксплуатации. Их класс изоляции один из самых высоких. Поэтому они потребляют меньше электроэнергии при работе.

Газовые колонки

Газовый проточный водонагреватель, устройство которого характеризуется компактностью и безопасностью, подходит далеко не для каждого жилища. Дело в том, что для эксплуатации колонки требуется полноценный дымоход (не стоит путать с вентиляцией).

Дом изначально должен быть построен по соответствующему всем требованиям проекту. Также газовые водонагреватели нельзя устанавливать выше 5 этажа. Поэтому в многоэтажных высотных зданиях применяют исключительно электрическое оборудование.

Но при возможности установить газовую колонку затраты на оплату энергоресурсов будут значительно меньше. Современные устройства этого типа обладают многоуровневой системой защиты. При возникновении непредвиденной поломки колонка самостоятельно выключается. Поэтому их применение безопасно и очень комфортно.

Ознакомившись с основными разновидностями водонагревателей и их устройством, можно выбрать для себя лучший вариант. Отзывы пользователей позволяют сделать вывод о качестве популярных моделей. На основе этой информации можно выбрать лучший водонагреватель, который прослужит максимально длительный срок.

fb.ru

Конструкция бойлера, его элементы и устройства

Конструкция бойлера представляет собой ряд согласованно работающих устройств. Целью их эксплуатации является получение горячей воды определенного объема. Главными отличительными особенностями конструкции нагревателей является способ прохождения воды – накопительный или проточный. В накопительных электрических водонагревателях, повсеместно называемых бойлерами, вода набирается (накапливается) в баке определенного объема, и в течение нескольких часов нагревается до заданной в регулировках температуры.

Изображение 1. Схема устройства накопительного нагревателя.

По мере расходования горячей в бак поступает холодная вода, для подогрева которой автоматически включаются нагревательные элементы. Когда горячая вода израсходована полностью, следующая партия подогретой жидкости будет готова через 2-3 или 4 часа (в зависимости от объема). Этого недостатка лишены проточные конструкции нагревателей воды. В них нагревается поток воды и сразу подается к горячему крану. В такой системе водоснабжения горячая вода может быть получена круглосуточно, без перерывов для нагрева.

Недостатком проточных водонагревателей является большой расход электричества при их работе.

Схема устройства накопительного водонагревателя – бойлера

Накопительный водонагреватель (бойлер) внешне имеет вид закрытой емкости, чаще всего цилиндрической формы. Под декоративным наружным покрытием находится накопительный бак, в который набирается вода для нагрева. Между баком и покрытием находится теплоизолятор, ограничивающий потери тепла от нагретой воды.

Изображение 2. Схема проточного нагревателя.

Поступление холодной воды в емкость бака происходит по входящей холодной трубе в его нижнюю часть. Внутри бойлера расположен нагревательный элемент, который работает по принципу кипятильника: греется сам и потому греет воду вокруг себя. Нагретая жидкость забирается из верхней части бака (теплая и горячая вода легче, она поднимается вверх, потому ее забор должен производиться вверху). Чаще всего выход горячей трубы располагается внизу, то есть труба забирает воду в верхней части бака и через бак опускает ее вниз, к расположенному там выходу.

Внутри водонагревателя устанавливается термопара, которая автоматически включает и выключает нагрев (работу нагревательного элемента) в зависимости от температуры воды в баке. Значение температуры, при котором нагреватель обесточивается и перестает греть пространство вокруг себя, выставляется на регулировочном термостате, расположенном, как правило, в нижней части бойлера и имеющем ручки установки уровня температуры снаружи бака.

Часто в конструкции водонагревателя устанавливается воздухоотводчик (в верхней части накопительной емкости). Его предназначение – выпускать (стравливать) давление, образующееся при нагреве воды в закрытом объеме. Воздухоотвод работает в ручном режиме, то есть не сам по себе автоматически, а только в присутствии человека, его руками.

Обязательным дополнительным элементом в конструкции водонагревателя является предохранительный (или аварийный) клапан. Это – автоматический стравливатель лишнего давления. Его располагают на входной холодной трубе.

Схема подключения накопительного водонагревателя.

Устройство предохранительного клапана обеспечивает прокапывание и просачивание воды при увеличении давления свыше 7 атмосфер. Для удобства пользования аварийный клапан снабжается шлангочкой, выводящей воду в подставленную рядом емкость или непосредственно в раковину (ванну, унитаз).

Для удобства проведения профилактических работ, ремонта на выходе воды из бака устанавливается слив.

Схема устройства накопительного нагревателя приведена на изображении 1, где его внутреннее строение приведено в разрезе.

Все вышеперечисленные элементы могут быть выполнены из различных материалов, с разными характеристиками долговечности, надежности и стоимости. Разнообразие конструктивных элементов формирует широкий выбор конструкций накопительных бойлеров.

Элементы накопительного водонагревателя

Бак – накопительная емкость

Наиболее распространенная форма накопительной емкости бойлера – цилиндр – связана с минимализацией тепловых потерь. У шара теплопотери наименьшие, у цилиндра – больше, чем у шара, у параллелограмма – максимально возможные.

Материал для изготовления бака в бойлере – металл. В самых дешевых вариантах водонагревателей емкость изготавливают из обычной стали. В течение двух-трех лет такой бак дает течь и требует ремонта. Покрытие внутренней поверхности нагревательной емкости слоем титана или нержавеющей стали значительно увеличивает срок эксплуатации. Наибольшая долговечность (до 7 лет) будет у нагревателя с баком, полностью выполненным из нержавейки (или титана). По стоимости такие бойлеры будут самыми дорогими.

Металлическая стенка нагревательной емкости снаружи защищается слоем теплоизолятора, выполненным из пенопласта или монтажной пены толщиной 2-2,5 см. Всю конструкцию снаружи закрывает наружный слой из винила или металла. Для уменьшения коррозии внутренней поверхности металлического бака в емкость устанавливается анод из магния, который активнее железа и потому реагирует и коррозирует первым. Разрушенный анод через один-полтора года заменяют новым. Таким образом, можно продлить срок службы металлического бака.

ТЭН – нагревательный элемент

ТЭН (трубчатый электрический нагреватель) – представляет собой металлическую изогнутую трубку из меди с расположенным внутри нее электрическим проводом. При прохождении тока нить провода нагревается и передает тепло (греет) металлический корпус-трубку. Трубка, в свою очередь, греет воду в водонагревателе. Принципиально отличаются так называемые мокрые и сухие ТЭНы. Мокрый ТЭН погружен непосредственно в жидкость и греет ее через прямой контакт поверхности с водой. Сухой ТЭН защищен дополнительным корпусом-колбой, непосредственно с жидкостью не контактирует, потому более долговечен. Пространство колбы может быть заполнено маслом или кварцевым песком.

Термопара – элемент безопасности

Схема различных видов термопар.

Термопара предназначена для автоматической блокировки работы нагревательного элемента при достижении жидкостью внутри бака определенной заданной температуры. Это один из главных элементов безопасной эксплуатации водонагревательного устройства.

Термопара представляет конструкцию, состоящую из двух проводников различного сопротивления, в которых при изменении температуры меняется сопротивление материала. По факту изменения силы тока (при изменении сопротивления материала сила тока также меняется) термопара блокирует подачу напряжения на нагревательный элемент.

Устройство термопары располагается в верхней, самой горячей части бойлера (по физическим законам нагретая вода поднимается вверх).

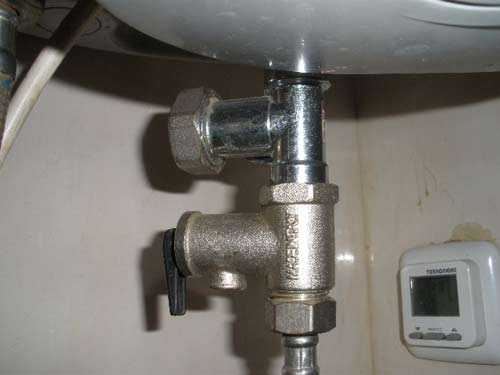

Предохранительный клапан

Второе название – аварийный. Он вступает в работу тогда, когда сломалась и перестала функционировать термопара. Бесконечный нагрев воды ведет к увеличению давления внутри бака. Предохранительный клапан, установленный на входе, имеет в своей конструкции пружину, выдерживающую давление около 7 атмосфер. При превышении заданного значения давления пружина сжимается и открывает доступ к сливному отверстию. С вытеканием горячей воды давление внутри металлической емкости бака уменьшается, уменьшая опасность разрыва бойлера (взрыва водонагревателя).

Схема устройства проточного нагревателя

Проточные водонагреватели различных конструкций выдают разное количество горячей воды. Нагреватель, мощностью 1,5 литра воды в минуту предназначен для кухонного использования, для мытья посуды. Производственная мощность 3 литра в минуту позволяет принять душ. Проточные водонагреватели требуют достаточно большой мощности, прокладывания надежного кабеля. Для работы в режиме 3 литра в минуту потребуется 7,5 кВт электричества в час.

Проточный нагрев воды выполняется следующим образом. Сначала поступающая холодная вода проходит через электронное устройство, где выравниваются ее давление, насыщение воздухом, скорость потока. После электронного устройства поток двигается в теплообменник, где нагревается ТЭНом, и поступает на выход.

Предохранительным устройством в проточных видах нагревателей является датчик давления. При остановке подачи воды (закрыли кран, образовалась воздушная пробка, низкое давление в водопроводе) происходит падение значения измеряемого давления жидкости. Датчик автоматически отключает работу нагревательных элементов. Схема устройства проточного нагрева воды приведена на изображении 2.

Конструкции водонагревателей состоят из ряда элементов и устройств. Бесперебойная работа каждого из них формирует слаженную работу водонагревателя.

teplomonster.ru

Устройство бойлера для нагрева воды и принцип работы прибора

Горячая вода в доме – главный атрибут комфорта. Если нет централизованного водоснабжения, стараются организовать ГВС самостоятельно.

Также о покупке бойлера задумываются жители квартир, у которых часто отключают горячую воду.

Нагреватели бывают самые разные: какие-то можно сделать самостоятельно, другие только купить.

Разберёмся, какие варианты самые лучшие и экономически выгодные. Рассмотрим виды и устройство бойлера для нагрева воды.

Конструкция

Как устроен бойлер? Типовой бойлер это:

  • Корпус.
  • Слой изоляции, обеспечивающий медленное остывание жидкости.
  • Бак для воды, в котором происходит нагрев.
  • ТЭН – нагревательный элемент (вроде кипятильника).
  • Защитный анод – элемент, принимающий на себя накипь.
  • Труба входа, подключающиеся к холодной воде.
  • Труба выхода, подключающаяся к крану горячей воды.
  • Датчики безопасности и температуры.
  • Управляющая панель с ручками-регуляторами и дисплеем (если предусмотрено моделью).

Внутренняя поверхность бака для воды – место, где высок риск появления различных микроорганизмов, слизи и проч. Чтобы питьевая вода как можно дольше оставалась чистой, стенки делают нержавеющими или с титановым напылением. Стеклофарфор – более недорогой вариант, но он легко покрывается микротрещинами (гарантию на такое покрытие дают 1-3 года).

Бойлер должен быть заполнен водой и только после этого его можно будет включать в розетку. После включения датчик зафиксирует низкую температуру и начнётся автоматический нагрев воды.

Владельцу нужно только установить верхнюю температуру, до которой нужно подогревать жидкость.

Нагревательные элементы

Нагревательные элементы можно поделить на:

  1. Мокрые или открытые (размещающиеся прямо в воде).
  2. Сухие или закрытые (не контактирующие с водой).

Мокрые ТЭНы – это привычные для нас, как в чайниках, трубки. Внутри они пустотелые, и прячут в себе спираль, которая и нагревается. Пустое пространство заполнено песком или магниевым оксидом – т.е. веществом с высокой теплопроводностью.

ТЭН для водонагревателя Термекс 2.0 кВт (спиральный)

В сухих ТЭНах, электропроводящие детали от воды отделяет кожух из керамики. Такая система более надёжна и безопасна:

  • не образуется накипь;
  • сведены на нет риски КЗ;
  • для них не так губительно случайное включение без жидкости;
  • срок службы – дольше.

По способу крепления ТЭН может быть:

  1. Фланцевый.
  2. Гаечный.

Фланцевый прижимается множеством небольших болтиков; гаечный же имеет резьбу, и вворачивается так же, как лампочка в патрон.

Чаще всего ТЭНы делают из стали или меди.

Принцип работы бойлера

Все нагреватели можно разделить на две большие группы, которые кардинально отличаются друг от друга:

  1. Накопительные.
  2. Проточные.

В конструкцию первых обязательно входит бак (размер может отличаться). Вода из водопровода заполняет бак при первом включении, и в последующем ёмкость всегда остаётся наполненной, а вода добавляется по мере использование подогретой.

Схема нагрева воды в бойлерах

Накопительные нагреватели тоже различаются тем, каким способом они греют воду:

  • электроэнергией;
  • газом;
  • жидким топливом;
  • косвенно от отопления;
  • солнечным теплом;
  • смешанного типа.

Вода в бойлере долго сохраняется тёплой, поскольку корпус хорошо изолирован.

Бойлер косвенного нагрева – устройство довольно дорогое. Но такой агрегат вполне реально соорудить самостоятельно. Бойлер косвенного нагрева своими руками: подробная инструкция по изготовлению.

Какой водонагреватель лучше: проточный или накопительный, читайте тут.

Проточный водонагреватель по многим параметрам удобнее накопительного. Выбирать прибор нужно с учетом цен и характеристик. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/vodonagrevateli/protochnyj-elektricheskij-kakoj-luchshe.html полезная информация о видах электрических проточных водонагревателей и об особенностях выбора.

Проточные водонагреватели: принцип работы

Проточный тип – это вторая большая группа водонагревателей. Здесь нет бака для воды – она нагревается «на лету», проходя по трубке небольшого диаметра.

Проточные нагреватели более мощные, для них требуется надёжная проводка. Зато пользоваться таким прибором удобнее – горячая вода не может «кончиться», а нагревается мгновенно.

Устройство бойлера косвенного нагрева (БКН)

Один из самых удобных и выгодных вариантов подогрева воды – это использование тепла от работы печи или котла. В дополнительной энергии аппарат не нуждается. Кроме того, его можно изготовить своими силами.

БКН – это ёмкость, наполненная водой, с трубками внутри. По трубкам проходит тот же теплоноситель, что и в радиаторах отопления. Но пока он проходит внутри бойлера, его температура успевает подогреть воду для хозяйственных нужд.

Есть два основных вида БКН:

  1. Со змеевиком.
  2. Бак в баке.

Водонагреватель косвенного нагрева – устройство

Первый вариант с использованием змеевика описан выше. Он более эффективен, вода нагревается быстрее.

Во втором же случае используют две ёмкости, одна из которых (меньшая), помещается внутрь другой и заполняется холодной водопроводной водой. В пространстве между стенками циркулирует горячий теплоноситель из отопления.

Хотя кажется, что подогрев воды при такой схеме ничего не будет стоить, а получаться как «побочный продукт» отопления, на самом деле расходуется часть энергии котла и это нужно учитывать, подбирая мощность прибора, а также закладывая в смету расход топлива на сезон.

Газовый бойлер

Водонагреватель, работающий на газу экономически целесообразен, поскольку газ – дешёвое топливо.

Если заглянуть внутрь прибора, можно увидеть металлический резервуар-теплообменник, в который поступает холодная вода, а под ним газовую горелку. После того, как человек откроет кран, движение жидкости зафиксирует расходометр. Срабатывает автоматика – зажигается пламя горелки. Компьютерное управление подогреет воду до нужной температуры. После закрытия крана нагреватель сразу выключается.

Естественно, раз есть пламя, значит, требуется отвод дыма и сооружение дымохода (это одна из основных сложностей с газовыми бойлерами).

По виду тяги различают бойлеры:

  1. С открытой камерой сгорания.
  2. С закрытой камерой.

В первом случае тяга естественная (зависит от длины трубы, степени её загрязнения, ветра, атмосферного давления и прочих условий).

Во втором случае установлен вентилятор, который обеспечивает принудительную тягу.

Система работает стабильно, но становится зависимой от электричества.

Также газовые водогрейки могут быть:

  1. Накопительными.
  2. Проточными.

Солнечные нагревательные бойлеры

Водяные солнечные коллекторы – это не то же самое, что солнечные батареи. Их конструкция – это система из тонких трубочек, по которым циркулирует жидкость. Рассмотри два основных варианта устройства:

  • Подогретый теплоноситель поднимается вверх и попадает в отдельный резервуар, где находится холодная вода из водопровода. Проходя по теплообменнику, горячий теплоноситель нагревает эту воду и возвращается в солнечный водонагреватель. Получается система очень похожая на бойлер косвенного нагрева, только вместо печи или котла – энергия солнца.
  • При другой, более простой схеме, в верхней части коллектора установлен бак. В нём набирается нагретая жидкость и, вытесняемая более холодной водопроводной снизу, поступает по трубам к людям.

Размещают коллекторы чаще всего на крыше или крепят к вертикальной стене, но так, чтобы на поверхность попадало максимальное количество солнечного света.

Солнечный коллектор более сложной конструкции сможет греть воду не только жаркими летними деньками, но и круглый год!

Итак, если главным критерием выбора считать экономичность, топ-3 будет выглядеть так:

  1. Бойлер косвенного нагрева (минус – занимает много места, больше подойдёт для частных домов).
  2. Газовый бойлер (для жителей квартир наиболее реальный и бюджетный вариант, затраты на подогрев есть, но небольшие).
  3. Солнечный коллектор (при немалых начальных тратах, в последующем – бесплатный подогрев).

Водонагреватель можно установить как самостоятельно, так и вызвав специалистов. Установка водонагревателя своими руками требует определенных знаний. Читайте о требованиях к монтажу прибора. Схемы подключения к электросети и к водопроводу вы найдете в статье.

О выборе электрического накопительного водонагревателя читайте в этой рубрике. Характеристики, которые необходимо учитывать.

Видео на тему

microklimat.pro

Устройство водонагревателя — ВОДОНАГРЕВАТЕЛЬ.РУ

Несмотря на простоту накопительного водонагревателя, многие потребители не знают устройство водонагревателя накопительного типа. Между тем, ничего сложного в принципе работы водонагревателя нет.

Устройство водонагревателя

Холодная вода под давлением водопроводной системы поступает в бак водонагревателя. Укороченный патрубок подачи холодной воды (внешний конец патрубка подачи обычно обрамлен пластмассовым кольцом синего цвета) с рассекателем равномерно впускает воду на дно водонагревателя. Нагревательный элемент (ТЭН) нагревает поступившую воду.

Вода нагревается, и поднимается вверх, смешиваясь с ненагретой водой. Так постепенно вода в водонагревателе нагревается, и при достижении температуры, заданной терморегулятором, последний автоматически разрывает цепь питания и обесточивает нагревательный элемент. Нагрев воды прекращается. Если забора воды не было, вода в баке охлаждается очень медленно. Если же потребитель горячей воды открывает кран на смесителе, горячая вода из водонагревателя вытесняется из бойлера водопроводной водой, и вытекает из бойлера по длинному патрубку вывода горячей воды (обозначен красным цветом) и температура внутри бака падает. Тут срабатывает настроенное на определённую температуру термореле, и ТЭН включается. Обычно производители вводят в конструкцию водонагревателя индикатор напряжения, и потребитель всегда может следить за работой водонагревателя.

Очень часто у пользователей возникает такой вопрос – бывает ли бойлер пустым. Не бывает. При правильной установке на входе бойлера устанавливается обратный клапан, не позволяющий воде вытечь из внутреннего бака в водопровод при отсутствии воды в водопроводной системе. Это означает, что слить воду из накопительного бака можно, только открутив обратный клапан, если, конечно, на самом клапане нет сливного рычажка или между клапаном и входным патрубком нет тройника с краном для слива воды без снятия обратного клапана. В общем, устройство водонагревателя довольно простое, надо просто попытаться разобраться.

vodonagrewatel.ru

Рассмотрим устройство накопительного водонагревателя

В этой статье мы расскажем вам как устроен накопительный водонагреватель.
На самом деле в его конструкции нет абсолютно ничего сложного, суть всей системы похожа на принцип работы термоса.
Во внутренний накопительный бак, через заранее подключенную с низу трубу поступает холодная вода.
Внутри бака расположены специальные нагревательные элементы ТЭНы, которые равномерно нагревают поступающую воду, а при е остывании продолжают поддерживать нужную температуру.

По мере нагрева, горячая вода поднимается вверх, откуда и осуществляется её забор и подача в систему горячего водоснабжения.
Сам корпус бака изготовлен из высокопрочной стали, устойчивой к коррозии, а нанесенная на внутреннюю поверхность химическая обработка помогает воде всегда оставаться чистой.!
Как мы говорили выше, внутри бака располагается нагревательный ТЭН, который имеет спиралеобразную форму и чем-то похож на бытовой кипятильник.
Устройство всех современных накопительных водонагревателей примерно похожее, в каждом из них существует термостат, с помощью которого у пользователя есть возможность выставлять нужную температуру.

В свою очередь, если по каким то причинам температура воды в баке превысила свою допустимую норму, во избежании поломки срабатывает защитное устройство, которое отключает нагревательный элемент.

Более того в комплекте с накопительным водонагревателем идет обратный клапан,
который в случае не запланированного отключения воды не дает ей выльется в канализационную систему, тем самым заставив нагревательные элементы работать без полезной нагрузки, что может привезти к их скорому выходу из строя.

Устройство накопительного водонагревателя так же включает в себя предохранительный клапан, который в нужный момент способен сбросить избыточное давление в системе, тем самым защитив ее от поломки.

Простое устройство накопительных водонагревателей позволяет с легкостью использовать их не только в квартире, но и в загородных домах, дачах, коттеджах. А их относительно низкое энергопотребление приятно удивят даже самого придирчивого покупателя. Как выбрать накопительный водонагреватель для дачи

На этом у нас все, как всегда желаем вам удачного ремонта !)

Видео по установке и устройству накопительного водонагревателя

boldproject.ru

РубрикаРазное

Добавить комментарий
