Копировально-фрезерные станки по дереву своими руками

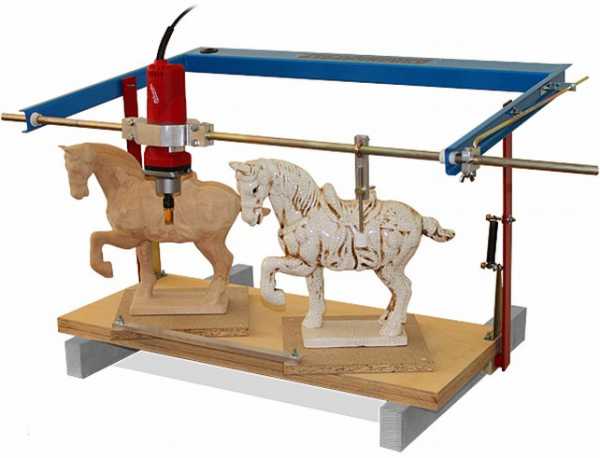

Копировально-фрезерный станок «Дупликарвер» используется для копирования скульптур и плоскорельефных изделий, а также резьбы по дереву. На сегодняшний день аналогов такой техники на российском рынке нет. Оборудование получило признание среди специалистов и начинающих мастеров. Данное устройство соответствует требованиям технического регламента.

В продаже можно встретить три разновидности станков:

«Дупликарвер-1»;
«Дупликарвер-2»;
«Дупликарвер-3».

С их помощью можно осуществлять не только скультурную и объемную резьбу, но и плоскорельефные работы. Это могут быть панно, а также филенки небольшой глубины. Размеры изделий определяются шириной, а их длина может быть любой. «Дупликарвер-3» сохранил все характеристики «Дупликарвер-2» и обрел новые. С его помощью можно осуществлять длинномерную объемную резьбу.

В роли рабочего инструмента устройства выступает высококачественный фрезер, который изготавливается в Германии. Станок работает точно и максимально надежно, а овладеть приемами работы на нём можно достаточно быстро. Если такое оборудование вам не по карману, то копировально-фрезерные станки по дереву можно изготовить и самостоятельно. Для этого нет необходимости докупать какие-то сложные запчасти.

Когда изготавливаются копировально-фрезерные станки по дереву, первоначально мастера разбираются с разновидностями подобного оборудования, оно может быть

настольным или ручным;
автоматическим;
стационарным.

В первом случае заготовка фиксируется механически, на этих устройствах обычно рассверливаются отверстия разной формы, однако на параметры влияет шаблон. Стационарное автоматическое оборудование фиксирует заготовки с помощью пневматических прижимов, работать на нем можно с алюминием.

Подготавливая чертежи фрезерно-копировального станка перед его изготовлением, вы должны разобраться еще и с тем, что бывает стационарное автоматическое оборудование с пневматическими прижимами, которые дополнены трехшпиндельными головками.

Особенности создания копира

Если вы решили выполнить копировально-фрезерный станок своими руками, то его следует оптимизировать для обработки конкретных деталей. Важным фактором, который следует учитывать при самостоятельном изготовлении станка, является общий вес. Сюда следует отнести ещё и размеры конструкции.

Она должна быть более массивной, если вы планируете обрабатывать большие по размеру изделия. Это позволяет оборудованию снижать вибрации, возникающие при работе фрезы. Со значительным запасом мощности следует изготавливать направляющие оси, только тогда они не будут прогибаться при повышенных нагрузках.

Изготовление пантографа

Копировально-фрезерные станки по дереву имеют в качестве основного узла пантограф, который можно изготовить из дерева. Однако следует быть готовым к тому, что высокой точности добиться в данном случае не удастся, ведь соединение деревянных заготовок осуществляется с помощью петель.

Если использовать для фиксации петли, то между ними будет образовываться люфт. Для изготовления чертежного пантографа иногда используется и металл, с его помощью можно будет создавать копии в разных масштабах, однако применять его можно лишь для создания объемных копий.

Методика проведения работ

Связать системы слежения и рабочий орган между собой можно пневматическими, гидравлическими или механическими элементами, которые требуются для формирования усилия от копира на рабочий орган. В качестве шаблона может выступить плоская контурная или пространственная модель. Можно использовать контурные чертежи, деталь-эталон, а вот элементом для считывания размеров и формы станет копировальный ролик или палец, фотоэлементы или щуп.

Для шаблона можно использовать древесину, пластик или металл. Расположить этот узел необходимо на вращающемся рабочем столе оборудования. Когда изготавливаются фрезерно-копировальные станки с ЧПУ, они должны иметь рабочий орган, который начинает двигаться благодаря соленоиду, золотниковому клапану или электромагнитной муфте. В усилительных устройствах располагаются реле, они могут быть гидравлическими, электромагнитными или электрооптическими.

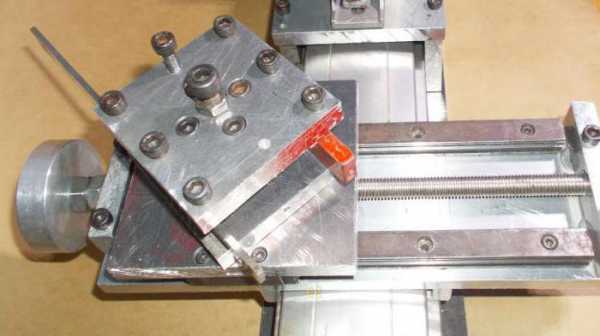

Особенности изготовления копировально-фрезерного токарного оборудования

Копировальный фрезерно-токарный станок будет работать, обеспечивая качество, зависящее от скорости перемещения следящего устройства. Исполнительная цепь будет иметь основной элемент в виде гидравлического цилиндра или электрического двигателя. Направляющий палец будет составлять конструкцию пантографа. На одной рейке необходимо расположить направляющий палец и шпиндель.

Рейка должна иметь плечи, от соотношения которых будет зависеть масштаб копирования. Копировальный фрезерно-токарный станок будет иметь палец, который станет перемещаться по контуру шаблонов. Он будет отвечать за движение рейки, которая свободно вращается на оси. На другой стороне рейки шпиндель будет совершать идентичные движения при обработке деталей. На таких станках описываемое устройство не будет лишним, а его наличие увеличит функциональность.

Заключение

Копировально-фрезерные станки обрели сегодня большую популярность среди потребителей по той причине, что в быту и на производстве довольно часто возникает необходимость создания копий или повторения изделий. Для этого сегодня применяются устройства, которые обеспечивают высокую производительность и точность, чего нельзя добиться ручным способом.

fb.ru

Фрезерно-копировальный станок по дереву — характеристики и применение

Копировальные станки очень помогают в создании конкретной детали по шаблону для партий небольшого объема. Копировально-фрезерный станок применяют как на предприятиях, занимающихся производством продукции для крупных оптовых клиентов, так и в мелких мастерских, а также для бытого использования. Промышленные станки способны создавать изделия почти в неограниченном количестве. Однако в этой статье мы расскажем о том, как сделать копировально-фрезерный станок своими руками для мелкосерийного мебельного производства.

Особенности оборудования

Копировальные машины предназначены для реализации работ высокого уровня сложности. Подобные устройства используют для обработки заготовок с большим числом резных узоров и мелких деталей, нуждающихся в точном и аккуратном выполнении.

Полное совпадение декоративных маленьких элементов достигается вследствие применения особых шаблонов. Такие станки могут работать как с древесиной, так и с пластиком. Оператор фиксирует вакуумным способом материал, далее станок копирует по контурным линиям шаблон. Вследствие такой работы получают одинаковые детали, имеющие сложный узор. При помощи фрезера оператор может сделать объемное и контурное копирование. Такое оборудование отличается компактностью, высоким уровнем прочности, а также длительным сроком эксплуатации.

Фрезерно-копировальный станок по дереву может выполнять следующую работу:

создавать орнаменты и узоры
наносить надписи
гравировать фасонные профили
создавать сложные рисунки с гранями, находящимися в разных плоскостях.

Все станки делят на:

станки с пантографом. Они предназначены для работы с заготовками в 2-3 измерениях
универсальные станки. Они оснащены пантографом и поворотным рукавом
с несколькими шпинделями. Это оборудование имеет ускоренный процесс обработки
станки с подачей гидравлического, электрического или механического типа
фотокопировальные станки.

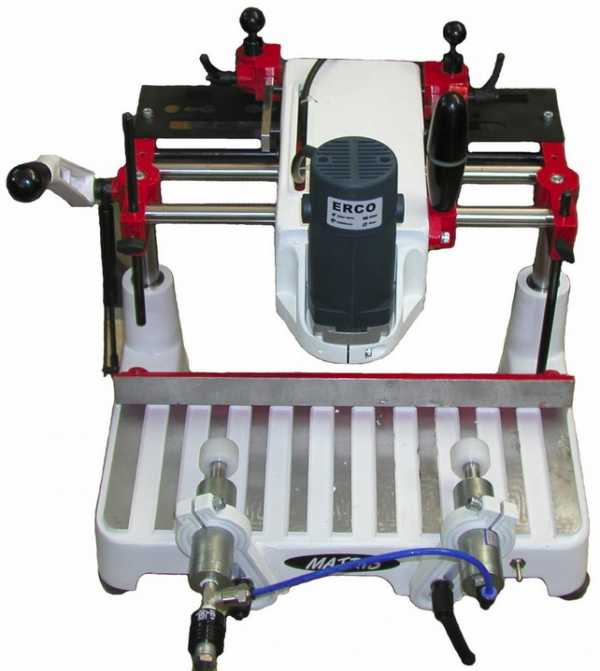

Конструкция копировально-фрезерного станка

Прежде чем приступить к самостоятельному изготовлению подобного устройства, стоит детально изучить возможные варианты схем, по которым создают копировальные станки. С этой целью можно использовать стандартную компоновку заводских устройств.

Условно конструкцию станка можно разделить на две части – фрезеровальную и копир. Задача фрезеровальной части заключается в работе с металлическими или деревянными заготовками. Она состоит из фрезерного блока и механизмов изменения его положения по отношению к детали. При помощи копира на блок обработки передаются размеры заготовки. По сути он является ограничителем глубины фрезеровки.

Чтобы создать станок своими руками можно применить следующие схемы копировального устройства, которые предназначены для контроля направления режущей системы:

механическая. При этом ограничение передается при помощи механических систем приводов. Данный вариант является наиболее подходящим для конструкции, которую можно создать собственноручно. Полученный станок может справиться с обработкой небольших изделий

гидравлическая. Характеризуется высоким показателем усилия воздействий на заготовку
пневматическая. Имеет меньшие размеры, чем гидравлическая.

В качестве копира может выступать щуп, фотоэлемент или особый копировальный палец (ролик). Ролик используется для создания предметов, имеющих сложную конфигурацию.

Уровень точности обработки зависит от возможностей настройки копировального блока. Среди настроек:

уровень погрешности позиционирования
возможность изменения положения в горизонтальной и вертикальной плоскости.

Выбор схемы и материалов

Для создания станка своими руками стоит предпочесть упрощенную схему создания. Но это касается лишь моделей для бытового использования. Чаще всего их применяют для создания художественных компонентов, или декоративных элементов. Подобные изделия создаются с высоким показателем допустимой погрешности.

Основным рабочим элементом стоит выбрать рычажную конструкцию. Назначение ее опорной части – реализация операции фрезерования. Обрабатывающий инструмент и копировальный блок монтируют на качающуюся штангу. Она должна иметь функцию смещения по плоскости для того, чтобы обрабатывать детали различных габаритов.

Специалисты советуют в процессе изготовления копировального станка соблюдать следующие рекомендации:

рабочий стол нужно оснастить механизмами фиксации заготовки и исходной фигуры. Чаще всего для этой цели применяют небольшие тиски
качающаяся рама должна быть изготовлена из труб квадратного сечения. Подобная конфигурация поможет вам облегчить процесс ее монтажа на опорной стойке. Шарнирами могут стать подшипники. Таким образом вы снизите вероятность образования рывков в процессе смещения
для обработки стоит использовать заводской ручной фрезер. Чтобы его зафиксировать на раме нужно применять жесткий хомут с возможностью изменения внутреннего диаметра.

Все направляющие нужно отшлифовать, чтобы получить минимальный показатель погрешности по размерам. Благодаря этому увеличится качество реализации работ.

Копировальные ролики или щупы стоит купить заводские. К ним предъявляют особые требования по точности конфигурации устройства.

Важным моментом в изготовлении оборудования своими руками можно назвать правильный подбор компонентов, а также проверку степени их согласованности между собой.

После этого нужно еще раз проверить размеры составляющих частей оборудования. Сборку начинают с качающейся рамы. По фактическим габаритам создается и рабочий стол, и монтируемые опорные стойки. По окончанию установки нужно проверить размеры конструкции. Лишь после всех этих работ можно приступать к монтажу копировального щупа и ручного фрезера.

Обязательно учтите в работе максимальные и минимальные габариты заготовки, а также материал изготовления.

Копировально-фрезерный станок с ЧПУ

Наилучшим выбором среди большого количества фрезерных копировальных станков для древесины можно назвать станки, имеющие блок ЧПУ. Подобные устройства в универсальном варианте исполнения могут осуществлять копии разных образцов. Для этой цели используется система копирования или программа, разработанная заранее. Устройства, которые предназначены для копирования, оснащены специальной системой слежения за параметрами образца, которая называется пентограф.

Для приобретения подобных устройств понадобится много денег. Только крупные компании владеют такими активами. Окупится такой станок не менее, чем через 5 лет. Своими руками сделать станок с пантографом крайне сложно. Но даже, если у вас все получится, то параметров и качества промышленных установок у вас достичь не получится.

wood-prom.ru

Копировальный станок по дереву своими руками: чертежи,

Как сделать самодельный копировально-фрезерный станок (пантограф) по дереву своими руками

В наше время часто возникает необходимость в создании копии какого-то предмета. Для этих целей на современных предприятиях используются специальные копировальные станки, форма которых максимально соответствует нужному образцу. Такие фрезерные копиры дают возможность изготавливать разнообразные по своей сложности и форме детали. При этом оборудование должно за короткое время осуществлять обработку и изготовление требуемого элемента.

Заводской или самодельный станок?

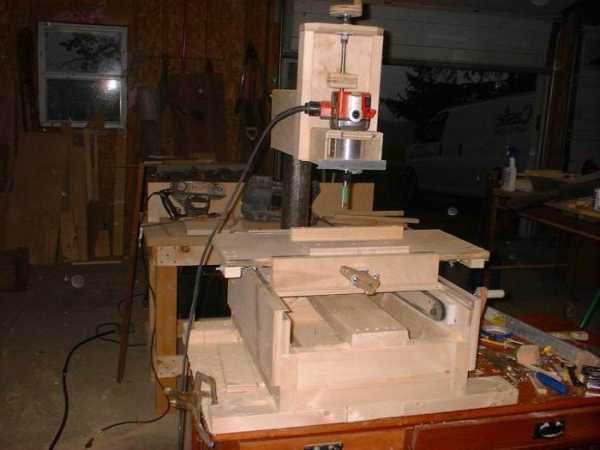

Самодельный копировальный станок

Современный рынок предлагает приобрести фрезерно-копировальные станки различного уровня сложности и конструкции. Но не всегда есть возможность сделать такую покупку, да и стоимость такого оборудования по дереву является довольно ощутимой. Именно поэтому в народных умельцев часто возникает вопрос о самодельном фрезерно-копировальном станке, изготовление которого по сравнению с самостоятельной сборкой является менее затратным. Сейчас в случае наличия соответствующих чертежей, материалов и навыков такое оборудование можно изготовить и своими руками.

Понятно, что такая разновидность самодельной техники по своим параметрам и удобству в использовании не может конкурировать с оборудованием заводского производства. Но при надежном исполнении со станком, сделанным своими руками, можно изготавливать достаточно высококачественные копии определенных предметов из дерева.

Следует сразу же отметить, что устанавливать копировальное оборудование на заводской фрезерный станок практически невозможно, поскольку это подразумевает кардинальное переоборудование всего станка.

Именно поэтому сделать своими руками копировальный станок по дереву можно только «с нуля», воспользовавшись системами тяг, электрического двигателя и специального патрона, в котором будет удерживаться фреза, осуществляющая обработку заготовки.

Из чего состоит копировальный фрезерный станок?

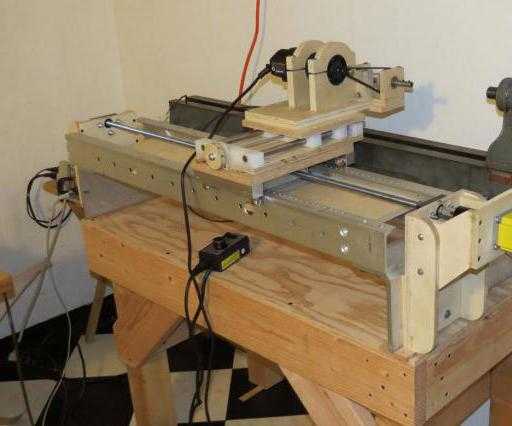

Простой самодельный копир по дереву

Конструкций самодельного оборудования такого назначения существует в наше время довольно много в зависимости от используемого чертежа и задач, которые будут выполняться на этой технике. Типичный копир для дерева состоит из таких основных элементов:

подходящая по размерам рабочая поверхность;
несущая рама;
устройство для установки фрезера.

Фрезерную головку нужно оборудовать передаточным механизмом с электродвигателем, которые смогут обеспечить несколько скоростей работы самодельного фрезерно-копировального станка по дереву.

Большое количество народных умельцев, которые своими руками сделали такой станок по чертежам, отмечают, что в результате копирования готовая деталь имеет достаточное количество изъянов. Они появляются во время смены направления работы фрезы, дрожании и вибрациях всей конструкции. Кроме того, несоответствия также происходят и из-за искривления обрабатываемой детали, которая возникает при увеличении внутреннего напряжения в результате выработки деревянной заготовки.

Исключить вероятность возникновения определенных недочетов в процессе изготовления самодельного станка практически нереально. Чтобы свести их к минимуму, своими руками рекомендуется производить не универсальные, а узкопрофильные станки, на которых можно будет изготавливать и копировать детали какого-то одного определенного типа.

Особенности самостоятельного создания копира

Фрезерно-копировальный станок для изготовления деревянной части ружья

Таким образом, копировально-фрезерные станки при изготовлении своими руками необходимо оптимизировать под обработку конкретных деталей, которые будут на нем производиться. В противном же случае могут возникать различные побочные эффекты, которые зачастую очень трудно исправить.

Довольно важным фактором, который обязательно необходимо учитывать при собственноручном изготовлении станка-копира – это его размеры и общий вес. Чем большие изделия на нем будут обрабатываться, тем массивнее должна быть вся конструкция. Это даст возможность оборудованию поглощать вибрации, которые возникают в процессе работы фрезы. Направляющие оси нужно делать так, чтобы они обладали значительным запасом прочности, не прогибаясь при повышенных нагрузках.

Оптимальные свойства копировально-фрезерного станка по дереву при изготовлении его своими руками можно подобрать опытным путем, так как это зависит от конструкции оборудования и целей, в которых оно будет эксплуатироваться.

Что нужно учитывать при разработке станка?

Создавая чертеж копировального станка по дереву и конструируя его, необходимо делать все в зависимости от деталей, которые будут изготавливаться на нем. Так, чтобы фрезеровать длинные заготовки или выполнять граверные работы требуются совершенно разный способ закрепления заготовок и тип рабочего стола.

Также от изготавливаемых и копируемых на станке деталей зависит и необходимая для качественной работы мощность электрического двигателя, который обеспечивает вращение фрезы. Но в большинстве случаев для обработки деталей из дерева бывает достаточно 150-220 Вт двигателя постоянного тока.

Чтобы обеспечить максимальную точность копирования деталей, устройство, удерживающее фрезер и копирующий щуп должны как быть как можно прочнее закреплены между собой. Вместе с этим их плоскости вместе с высотой над рабочей поверхностью должны совпадать в полной мере.

Созданная жесткая конструкция должна быть установлена на поверхности стола таким образом, чтобы была она имела возможность перемещаться в горизонтальной и вертикальной плоскостях.

Таким образом, самостоятельно сделать копировальный станок для изготовления разнообразных деталей из дерева не очень сложно, поэтому справиться с такой работой могут многие. Но нужно помнить, что в случае изготовления подобного оборудования своими руками оно подойдет только для производства изделий какого-то определенного типа. В противном же случае подойдет только современное универсальное оборудование заводского производства.
