Коптильня своими руками чертежи и фото пошаговая инструкция

Автор Admin Просмотров 2.4k. Опубликовано 09.06.2020

Копченые деликатесы всегда были и есть любимыми закусками на праздничном столе. Вдвойне приятнее если копченую рыбу, мясо, ребрышки, грудинку приготовить у себя дома на собственной коптильне. Сделанная коптильня своими руками горячего или холодного копчения позволит вам в любой момент порадовать своих родных и гостей вкусными блюдами из рыбы и мяса.

Запах копченого лакомства вызывает острый аппетит, и праздник будет приносить радость хоть каждый день. Используя свое оборудование, вы получаете продукт намного дешевле. При этом используется натуральные ингредиенты, нет ароматизаторов, красителей и жидкого дыма.

Приготовленная домашняя еда всегда на порядок выше качеством и нет риска, получить расстройство желудка. Но для этого ваша коптильня для квартиры или участка должна быть сделана по всем правилам.

Виды коптилен: описание и принцип работы

Существует два вида коптилен: горячего и холодного копчения. В некоторых случаях они выполняют как горячее, так и холодное копчение. Универсальная коптильня для дома наиболее популярна, конструкция простая в изготовлении, и позволяет приготовить любые продукты — рыбу, колбасу, сало, мясо, сыр, птицу и овощи.

Для изготовления используются разные материалы – металл, кирпич, дерево, подручные предметы. По видам различают следующие разновидности самодельных коптилен:

Станционарные — шахтные (вертикальные) и туннельные (горизонтальные). Переносные – камерные в форме ящика.

Источником дыма в каждой коптильне являются дрова, щепа, опилки. Поддержание высокой температуры в коптильне горячего копчения осуществляется за счет внешнего источника нагрева – дров, электричества, газа. Это может быть кухонная плита, костер, угли в мангале.

Принцип копчения основан на тлении щепы (опилок), в результате которого происходит термическая обработка продукта дымом. Дым воздействует на еду и пропитывает ее особенным ароматом. Подобная готовка не только придает вкус копченостям, но и увеличивает срок хранения.

Различия горячего копчение от холодного

Всего существует два вида копчения: холодное и горячее. В каждом процесс используется разный температурный режим, длительность приготовления и предварительная подготовка продуктов. Какой метод эффективнее, однозначно сказать нельзя. Для некоторых продуктов, подходит только холодное копчение – сыры, овощи. Мясо, рыба, сало могут быть приготовлены любым способом, все зависит от ваших предпочтений и возможностей.

Особенности горячего копчения

При горячем способе приготовления продуктов не занимает длительного времени. Срок готовки продуктов не более 2-3 часов. Копчености обработанные горячим способом, получаются очень ароматные и сочные, ярко-коричневой цвета с хрустящей корочкой.

Температура при горячем копчении держится от 60 до 120°С. При таком температурном режиме происходит не только воздействие дыма на продукт, но и его термическая обработка.

После окончания горячего копчения не требуется дополнительного просушивания или вяления. Продукты сразу готовы к употреблению. Но блюда горячего имеют небольшой срок годности. В течении 3-5 дней их необходимо употребить, иначе они теряют свой вкус. А после одной недели хранения и вовсе могут начать испортиться.

Яркий, приятный вкус и аромат.

Малое время готовки — 2-3 часа.

Не нуждается в дополнительной просушке.

Короткий срок годности — не более 1-2 недель в холодильнике.

Особенности холодного копчения

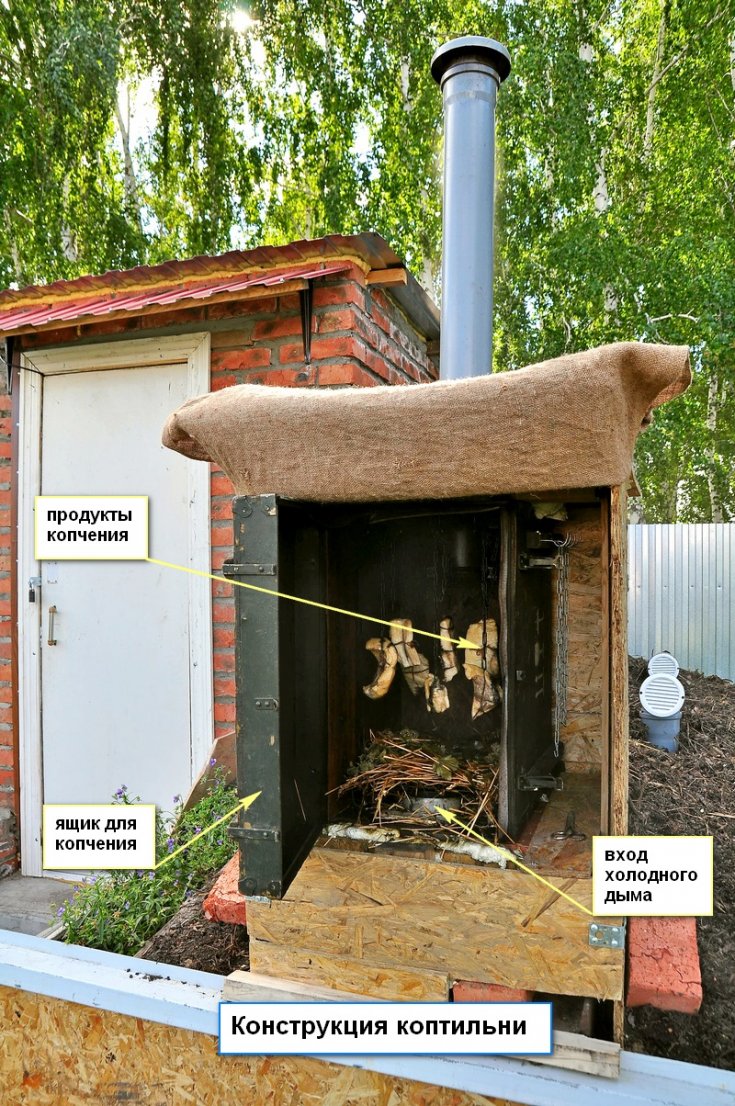

Холодное копчение по технологии более сложный процесс. Для этого требуется другое оборудование, технически сложнее. Процесс приготовления продуктов холодным способом растягивается на длительное время от суток до пяти дней.

Такой длительный срок обработки позволяет пропитать дымом мясо или рыбу, удалить лишнюю влагу из продуктов копчения. Температура холодного копчения составляет 18-25°С.

Благодаря такой температуре в продукте не разрушается и сохраняется весь полезный состав микроэлементов. Копчености также приобретают красивый золотисто вишневый цвет, дымный аромат и вкус, но не настолько яркий, как при горячем копчении.

В домашних условиях холодное копчение проводится сезонно – осень, зима, весна. В летнее время, когда уличная температура превышает необходимый максимум для холодного копчения, сложно охладить дым до необходимых 18 – 25 градусов. А при длительном копчении температурой выше 30°С, продукт просто испортится. Зимой, путем дополнительного нагрева, можно задать правильный температурный режим в коптильной камере.

Продукты более полезны.

Длительный срок хранения.

Длительность копчения.

Сложное оборудование.

Трудоемкий процесс.

Предварительная подготовка

Третье отличие горячего и холодного копчения в том, что перед процессом проводится, разная первичная обработка потребуется. Для холодного копчения готовится рассол (тузлук) смесь соли, пряностей в котором продукт маринуется несколько дней. Затем делается просушка. При горячем способе требуется минимальная обработка или вообще не производится, в зависимости от рецепта.

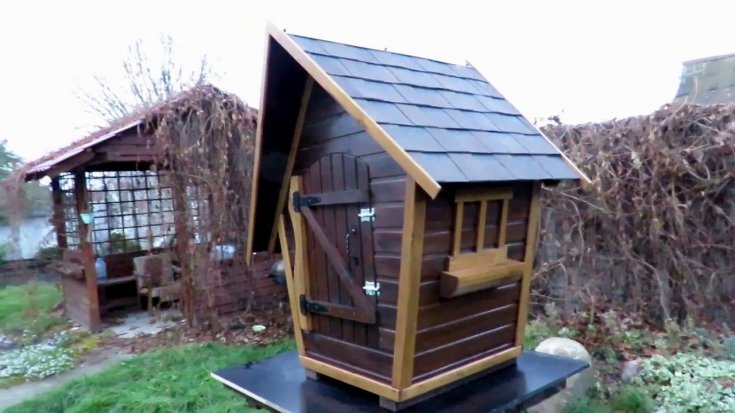

Деревянная коптильня для горячего и холодного копчения

В домашних условиях популярным вариантом считается деревянная конструкция. Отметим, что коптильню можно сделать универсальной и делать деликатесы горячим и холодным копчением. Как правило, деревянные коптильни для участка или частного дома делают в виде небольшого домика с двухскатной крышей.

Топкой служит отдельный от конструкции очаг соединенный трубой с конструкцией или нагревательный элемент внутри камеры. При желании коптильню можно перенести в другое место, это вполне под силу двоим людям.

Состав и принцип работы

Универсальная конструкция коптильни с дымогенератором

Домашняя коптильня из дерева имеет свои преимущества так и недостатки. Но плюсов намного больше.

Преимущества:

Невысокая стоимость, доступность материала.
Простота обработки, возможность придать любую форму.
Дерево натуральный и экологический материал.
Доступный ремонт.
Возможность утепления.

Недостатки:

Пожароопасность.
Гигроскопичность.
Чувствительность к перепадам температуры.

С последними двумя пунктами можно справиться с помощью наружной обработки коптильни специальными лаками, красками, листовым железом.

Необходимые материалы и инструменты

Для каркаса и наружной отделки подойдут любые породы дерева, но в основном используется сосна, кедр. Для внутренней камеры коптильни применяют не смолистые породы – липа, осина, ольха, береза.

Внимание! Выбирать для коптильни стоит не хвойное дерево, в противном случае копчености будут получаться горькими и с неприятным запахом, из-за большого содержания смолы в древесине.

Каркас выполняется из брусков. Внутренняя обшивка из вагонки или струганных досок. Снаружи шкаф обшивается фанерой толщиной 8-10 мм, досками или вагонкой.

Схема и чертежи деревянной коптильни

Перед началом работ необходимо ознакомиться со схемами или чертежами конструкции. Для частного, домашнего использования промышленная коптильня не нужна, достаточно сделать конструкцию размером 50 х 50 см и высотой 100 см. В такой коптильне можно свободно уместить две тушки курицы, одного гуся, несколько батонов или катулек колбасы, 10-15 штук скумбрий. Для семьи из 3-5 человек более чем достаточно, останется угостить и большую компанию гостей.

Если чертеж коптильни покажется маленьким, то начальном этапе можно изменить размеры под свои нужды.

Как сделать деревянную коптильню своими руками

Для работы понадобятся следующие материалы и инструменты:

Слесарный инструмент;
Шуруповерт;
Гвозди, саморезы;
Металлические уголки;
Брус 50-50 мм;
Вагонка липовая;
Вагонка сосновая;
Утеплитель;
Фольга;
Петли;
Труба для дымохода;
Металлический поддон для сбора жира;
Решетки для продуктов;
Крючки для подвешивания продуктов;
Материал для кровли – шифер или профиль.
Эл. ТЭН 1 кВт.

Изготовление каркаса

Сосновые бруски прострогать, напилить по длине необходимого размера. При помощи стальных уголков и шурупов собрать конструкцию как на фото, оставить место для двери. Для устойчивости можно скрепить каркас длинными саморезами по дереву.

Внутренняя обшивка

Камеру изнутри зашивается напиленными по размеру тонкими досками или вагонкой. Для крепления досок используются финишные гвозди или шурупы по дереву. Материал должен быть обязательно из лиственных пород дерева – липы, осины, ольхи.

Плюс отделки вагонкой: ровная поверхность, каждая планка вставляется в паз, это улучшает термоизоляцию и уменьшает попадания дыма в щели.

Утепление

Для того чтобы улучшить термоизоляцию коптильни, нужно сделать её по принципу термоса. В первую очередь пищевой фольгой при помощи степлера закрывается внутренняя сторон вагонки.

чертеж, размеры, фото и видео

Домашнее копчение становится все более популярным среди обычных людей. Ведь это и не удивительно. Готовая продукция при должном опыте не идет ни в какое сравнение с магазинными или залежавшимися базарными копченостями. Кроме того, это ощутимая экономия. Вы вкладываете только в само мясо и щепу, если ее негде настругать самостоятельно. Получаете же взамен огромное множество вариантов приготовления от обычного сала, рыбы, птицы и мяса, до колбас.

Большим преимуществом копчения в домашних условиях является неприхотливость к емкости, в которой происходит данный процесс. Тут и дальше рассматриваем только горячее копчение, потому что холодное – отдельная большая тема. Под эти нужны часто используют бочку, выварку, газовые баллоны, даже ведра и кастрюли. Отнесем их к подручным средствам, изготовление которых не требует особых нюансов. Мы же рассмотрим современную коммерческую конструкцию коптильни с чертежом. Она позволяет заниматься копчением на улице, брать с собой на природу и даже готовить у себя на кухне в многоэтажном доме. Ее отличительной характеристикой является использование гидрозатвора препятствующего проникновению дыма с внутренней камеры в окружающее пространство.

Содержание:

Устройство коптильни горячего копчения

Кто сталкивается впервые до конца не понимает, как устроения коптильня горячего копчения. Давайте для начала разберем этот вопрос, чтобы в будущем было легче сделать ее самостоятельно.

Коптильная камера — это ящик прямоугольной или квадратной формы. Также может быть цилиндрической. В верхней его части располагается желоб, выполняющий функции гидрозатвора и упора для крышки. С наружной части может иметь ручки для удобного переноса.
Гидрозатвор в коптильне заполняется обыкновенный водой. Она герметизирует стык, через который не может выйти дым.

Крышка закрывает коптильню для удержания большей части дыма внутри камеры, за счет чего продукт начнет им пропитываться.

Трубка (патрубок, сапун) нужен для отвода излишков дыма через крышку. На нее в домашних условиях одевается шланг, который другим концом выводят в вентиляцию или окно.
Термометр устанавливается опционально для визуальной оценки скорости прироста температуры и его максимального значения. Дает весьма относительные показания.
Жироуловитель в коптильне – это поддон с выступающими краями, служит для сбора капающего жира с продуктов. Если его не будет, то жир начнет интенсивно попадать на тлеющую щепу. Такой дым не только становится горьким, но и опасный для человека. С низу имеет ножки, которые приподнимают на несколько сантиметров ее над щепой.

Решетка дает возможность выложить на ней будущие копчености. Чаще всего делают из двух раздельных ярусов. В случае габаритной закладки, типа курицы, вторую решетку убирают.

Принцип работы коптильни

Коснемся этой темы поверхностно, потому как не является основной в данной статье, но дающей представление о технологии.

На дно коптильни засыпают равномерно некоторое количество щепы. Сверху ставят поддон для жира. Чтобы в дальнейшем было легче его отмывать – каждый раз сверху кладут пищевую фольгу или насыпают песок. На ярусы выкладываются мясные продукты. Закрывают все крышкой. В паз гидрозатвора наливают воду, так, чтобы она не доходила до края бортика. Стекающий конденсат с крышки будет в нем накапливаться, что вызовет переполнение. В уличных условиях нет необходимости использовать гидрозатвор, только внутри жилых помещений. При необходимости одевают шланг на штуцер в крышке. Далее коптильню располагают над источником температуры. Это может быть костер, газовая или электрическая плита. После появления первого признака дыма засекают время, соответствующее режиму копчения. На отсутствие постоянной горечи влияет максимальная температура, а также как быстро набирается градусы. Нужно стараться поддерживать интенсивность дыма на минимуме, это очень важно. По окончанию свежеприготовленные копчености дают подойти в течение ночи или суток в холодильнике для получения более однородного вкуса.

Выбор в первую очередь должен зависеть от места использования коптильни. Ее стенки имеют определенную теплоемкость, которая во время нагревания начинает работать как казан. Это позволяет лучше распределить температуру внутри камеры между нижним и верхним ярусом. На открытом воздухе, в отличие от домашних условий, присутствует ветер забирающий часть тепла, сам воздух может быть холодным. В результате получим хорошо прогретый низ и недостаточно края с крышкой.

С точки зрения удобства изготовления коптилен толстый металл удобнее при сварке. Шов получается более равномерный, с меньшим риском быть прожженным. Особенно важно это при сваривание простым электродом без большого опыта. К неудобствам можно отнести приложение большей силы для сгибания.

Мы рекомендуем остановиться на холоднокатаной стали толщиной 2 мм. Менее желательно применение стали 1.5 мм, а вот 1мм пойдет разве что для миникоптилень с полуавтоматом. Приветствуются жаропрочное покрытие или травление.

Форма коптильни

Как уже писалось выше существует их три вида. По нашему мнению, наименее практичная квадратная, затем цилиндрическая. Попробуем объяснить свою точку зрения. Формат напрямую влияет на те копчености, которые хотим получить. В принципе никаких проблем нет с объемом, пока не столкнемся с ограничениями по длине при попытке разместить сколько-нибудь крупную рыбу. Коптильни с гидрозатвором предназначены только для горизонтальной загрузки. Ширина в этом случае имеет важное значение. С другой стороны, в домашних условиях габариты должны ограничиваться размером вашей плиты и занимать две конфорки. Также место для хранения может накладывать свои ограничения. Так что более квадратные формы подойдут скорее для удобств с частой транспортировкой на природу, к примеру.

В продаже все чаще появляются высокие цилиндрические с достаточно высоким ценником и из нержавеющей стали. Для закрепления все нужно обвязывать с петельками, за которые затем подвесите на крючки. Не забываем, что по середине проходит стержень для подвеса отнимающий полезное место. Также распределение температуры весьма неэффективное. Большая высота создает большой перепад между низом и верхом. Проще говоря, это не старая привычная бочка во дворе.

Плоская крышка или домиком для коптильни

Крышка домиком сложнее при изготовлении, так как имеет дополнительные плоскости, больше сварочных швов. Неоспоримый плюс в возможности постоянно скатываться конденсату в паз гидрозатвора. У кого плоская крышка вынуждены закрывать продукцию пищевой фольгой. Такая влага собирает в себя сажу, концентрацию дыма. В тех местах, куда она капнет появится черное и горькое пятно, которое уже не выветрится никогда. На данный момент большинство производителей практически отказались от простых крышек, оставив их только на нержавейке.

Размеры и чертежи коптильни

На этом закончим теоретическую часть и перейдем непосредственно к практической. В качестве обзора возьмем готовую коптильню средних размеров. Данным экземпляром достаточно часто пользуются в бытовых условиях на газовой плите с двумя конфорками. Следующая по размеру слишком габаритная и предназначена больше для улицы.

Задача данного раздела дать читателю базовые размеры коптильни горячего копчения. По его желанию он может их повторить один в один, либо изменить пропорции до желаемых результатов исходя из потребностей и материалов.

В интернет-магазинах принято указывать в основном внешние размеры, в которые входят также и боковые и верхние ручки. Это малозначительная информация, хоть и внушительная для покупателя. Делая коптильню своими руками начинать проектирование желательно с внутренней рабочей камеры с учетом типа крышки. Домиком добавит дополнительные 2-5 сантиметров.

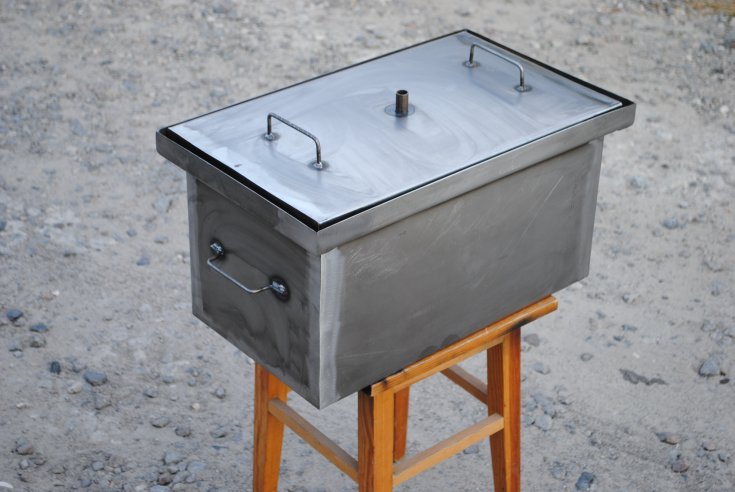

Размеры представленной коптильни

Размер коптильни горячего копчения
Внешний размер:
Ширина, мм	445
Длина, мм	240
Высота, мм	265
Внутренний размер:
Ширина, мм	400
Длина, мм	200
Высота, мм	*200

*Высота только по основанию без учета рельефа крышки

Чертеж решетки

Размер решетки коптильни
Ширина, мм	190
Длина, мм	390
Шаг перемычек, мм	40
К-во перемычек, шт	*4
Диаметр проволоки, мм	3

*Приведено количество только внутренних перемычек

В ходе эксплуатации коптильни с такими решетками оказалось, что она должна иметь дополнительные перемычки по длине около 3-4 штук. Без них сложнее уложить продукты, которые могут провалиться. Это относится к рыбе, тонкому салу и др.

Чертеж поддона

Размер поддона коптильни
Толщина стали, мм	0.8-1
Ширина, мм	185
Длина, мм	380
Высота бортиков, мм	20
Высота ножек, мм	20

Чертеж основания (ящика)

Табличные данные могут иметь в вашем случае погрешности в зависимости от выбранной толщены металла и потерь на радиус изгиба. Существует несколько методик, по которым можно сварить ящик коптильни.

1. Каждая плоскость является отдельной выкройкой

2. На цельном листе сгибаются все вертикальные плоскости и приваривается низ

3. С цельного листа сгибается низ с широкими сторонами, а торцы привариваются

Представленная коптильня собиралась по третьему варианту на гибочном станке без предварительной пропилки пазов.

Размер основания коптильни
Раскройка листа:
Ширина, мм	400
Длина, мм	600
Раскройка торца:
Ширина, мм	197
Высота, мм	200

На торцевых стенках с внутренней стороны приварено две металлические полосы выполняющие роль опоры для верхнего яруса. Крепится она на расстояние 60мм от верхнего края.

Размер площадки под решетку
Ширина, мм	100
Длина, мм	15

Чертеж гидрозатвора

Часто гидрозатвор делают из готового уголка небольшого размера, либо доводят болгаркой, имеющийся в наличии. Это намного удобнее, чем его гнуть с листового металла не имея специнструмента.

Размер гидрозатвора
Рейка по ширине:
Внешняя ширина, мм	440
Внутренняя ширина, мм	400
Высота, мм	20
Рейка по длине:
Внешняя ширина, мм	240
Внутренняя ширина, мм	200
Высота, мм	20

Чертеж крышки

В данном случае крышка предлагается в форме домика из цельного листа с ввариваемыми боковыми торцами. Для удобства их можно собрать из отдельных полос. Если совсем нет желания, то можно ее заменить на плоскую учитывая в дальнейшем ее недостатки при копчении.

Толщина стали также выбрана 2мм.

Размер крышки коптильни
Размер проекции крышки:
Ширина, мм	420
Длина, мм	230
Полный размер листа крышки:
Ширина, мм	420
Длина, мм	260

Чертеж торцевой стенки крышки

Чертеж пластины из которой делается крышка коптильни изображен на рисунке.

Установка градусника

Для тех, кто самостоятельно осваивает азы горячего копчения не лишним станет установка термометра. Они бывают электронные и механические. Оба не будут показывать точные измерения по многим причинам. Мы этому посвятили отдельно снятое видео, где вы сможете узнать о многих нюансах механических градусников.

Заключение

Во время подготовки статьи о том, как сделать коптильню своими руками мы нашли два достаточно интересных ролика на ютубе с наглядной демонстрацией всего процесса. Самое важное в них, сварка ведется обычным электродом.

В первом видео показывается на сколько легко можно собрать коптильню горячего копчения из старого ржавого листа метала в обычных гаражных условиях. Из замечаний это близкорасположенные к центру ручки с перемычками на жировом поддоне. Они мешают удобно положить на дно фольгу. В остальном, это кладезь чужого опыта.

Второе видео более технологичное. Каждый элемент состоит из отдельно вырезанных деталей. Уделено внимание сборке крышки треугольной формы. Но тут на наше мнение не лучшее решение по изготовлению внутренней части с решетками и поддоном. Также диаметр патрубка слишком большой, достаточно с внутренним отверстием 10 мм.

Если вы нашли в нашей статье полезную информацию, будем рады, если вы ею поделитесь в своих социальных сетях или на форумах в качестве благодарности. Также ждем ваших вопросов и дополнений в отзывах. Всякие новые полезности добавим в нужный раздел.

чертежи с размерами, видео изготовления

Любителям копченых изысков, которые разочаровались в покупных изделиях, непременно нужна собственная небольшая коптильня. Сама технология копчения, особенно горячего, ничуть не сложнее приготовления шашлыков и вполне доступна каждому. Устройство можно с легкостью купить, однако сделать его своими руками будет гораздо практичней и выгодней. При выборе коптильни, что при покупке, что при самостоятельном изготовлении, необходимо правильно выбрать ее размеры. От этого зависит не только правильность процесса копчения, но и количество насытившихся окружающих. Для среднестатистической семьи подсчитаны некоторые рекомендуемые значения: длины, высоты и ширины коптильни для горячего копчения.

Размеры

Ширина

Для пары-тройки средних рыбок, которые должны лежать свободно и равномерно обжариваться, рекомендуемая ширина коптильного устройства для горячего копчения равна ~ 250 мм.

Высота

Как правило, большинство коптилен являются двухъярусными конструкциями и для таких изделий рекомендуемая высота равна ~ 250 мм.

В итоге получается, что коптильня с размерами 450х250х250 мм отлично подойдет многим любителям копченостей.

Почему изначально необходимо выбрать коптильню именно горячего копчения?

Она обладает целым рядом преимуществ:

элементарность устройства многих конструкций, что позволяет легко их изготовить даже в домашних условиях;
скорость процесса горячего копчения достаточно велика;
не требуется вложения значительных финансов;
мобильность и универсальность подобных изделий. Коптильни для горячего копчения могут успешно функционировать в совершенно различных условиях: на даче, дома или просто на природе;
обеспечение высокого качества закопченных продуктов, которое явно превосходит качество покупной продукции.

Единственным недостатком является то, что горячее копчение продуктов не предусматривает их длительное хранение.

Если принято решение о самостоятельном изготовлении, то легко найти чертежи коптильни горячего копчения любой сложности. Это могут быть и элементарные конструкции из подходящих подручных средств, и сложные конструкции для горячего копчения, например, с гидрозатвором. Но независимо от сложности, во всех коптильнях используется единый принцип горячего копчения, который представлен на следующем эскизе:

Принцип работы коптильни горячего копчения

Из данной схемы видно, что процесс копчения заключается в горячей обработке продуктов дымом от заложенной в конструкцию тлеющей щепы. Однако для качественного копчения необходимо выдерживать температурный интервал в диапазоне от min = 55° до max = 150°. Вот и весь принцип горячего копчения.

Рассмотрим самые популярные и удачные конструкции, которые наиболее приемлемы для изготовления своими руками.

Самодельные устройства

Очень востребованной оказалась следующая самодельная коптильня из листового металла.

Прямоугольная с применением сварки

Предлагаемая прямоугольная конструкция достаточно компактна, легко повторяется и очень эффективна.

Для ее изготовления потребуется предельный минимум материалов и инструментов:

два листа металла толщиной ~ 2 мм;
тонкая арматура-катанка;
сварочное устройство;
небольшая болгарка;
измерительный инструмент;
столярный угольник.

Чертеж этой популярной прямоугольной коптильни представлен ниже:

Непосредственный процесс изготовления не очень сложен и сводится к следующему:

Вырезаются необходимые комплектующие, то есть заготовки. Для этого используют болгарку.
Формируется короб коптильни и сваривается сваркой.
Проверяется взаимная перпендикулярность стенок.
Приваривается днище.
Изготовляется крышка изделия.
На внутренних боковых стенках закрепляются направляющие из арматуры. Они привариваются в двух уровнях. То есть направляющие на нижнем уровне служат опорой для поддона, а на верхнем уровне – предназначены для решетки.
На заключительном этапе привариваются ручки.

Еще один вариант прямоугольной коптильни тоже заслуживает внимания.

Прямоугольная разборная

Представленная прямоугольная коптильня отличается тем, что при ее изготовлении абсолютно отсутствуют сварочные работы. А это – немаловажно для многих. Крепление комплектующих самого изделия производится с помощью болтов.

Материал изготовления – сталь-нержавейка. Ее толщина равна:

крышка и боковые стенки ~ 0,8 мм – 1,0 мм;
дно коптильни ~ 1,5 мм.

Еще понадобится уголок для изготовления опор решеток.

Особенности изготовления:

Размеры коптильни можно выбрать произвольно.
Вырезаются заготовки стенок, и на одной из сторон каждой стенки формируется бортик сопряжения в 2 мм. В бортиках просверливаются по два отверстия для болтов крепления.
Собирается короб изделия и скрепляется болтами либо саморезами.
Закрепляются упорные угольники, которые должны находиться на длинных боковых стенках.
Изготовляются: крышка и дно коптильни. Конструкции днища и крышки совершенно аналогичны. Их размеры должны превышать площадь проекции короба коптильни на 4–6 мм.
Далее собранный ранее короб просто вставляется в конструкцию днища и в местах сопряжения днища со стенками тоже сверлятся отверстия для болтов.
Скомплектованное изделие скрепляется окончательно и закрывается крышкой. В крышке необходимо просверлить отверстие для выхода дыма.

Эта разборная конструкция прекрасно подходит для походных условий.

Еще одна неплохая коптильня, но цилиндрической формы, станет незаменимой в походе, так как это довольно оптимальный вариант для таких случаев.

Цилиндрическая

Цилиндрическая коптильня может быть сварена из свернутого листа нержавейки либо из подходящего отрезка трубы.

Вполне подходящими размерами такой коптильни считаются:

диаметр цилиндра – 300 мм;
длина цилиндрической коптильни – 450 мм.

Конструктивными деталями этой интересной коптильни являются: корпус, противень, направляющие и крышка.

Кроме того, цилиндрическая коптильня может отлично служить:

компактной и эффективной палаточной печкой, если заполнить ее цилиндр горячими углями;
удобным лодочным черпаком;
надежным хранилищем мелких вещей.

Вполне естественно, что наилучших результатов копчения можно достигнуть только в стационарных условиях и с использованием кирпичных коптилен.

Кирпичная

Одна из возможных кирпичных конструкций изображена на следующем рисунке:

Внутреннее устройство кирпичной коптильни вполне понятно из представленного эскиза и особых пояснений не требует. Однако подобные конструкции являются дорогостоящими изделиями, так как применяется целый комплект различных материалов и конструктивных дополнений. Например, кирпичной коптильне обязательно необходим фундамент, топка монтируется в самой конструкции и так далее.

Как правило, такие коптильни сооружаются только на личных приусадебных участках.

Удивительно, но весьма неплохих результатов можно достичь, если использовать некоторые подручные средства. Схемы этих простейших устройств для горячего копчения в изобилии представлены в интернете. Отметим наиболее удачные конструкции.

Из бочки

Для этой конструкции вполне подойдет любая бочка подходящих размеров. Ее модернизируют согласно рисунку и дополняют необходимыми элементами. К сожалению, подобные коптильни недолговечны и достаточно быстро прогорают. Но для сезонного использования изделие из бочки является вполне приемлемым.

Из ведра

Еще одно простейшее решение с коптильней для горячего копчения – использовать обычное ведро.

Такая примитивная самодельная коптильня может стать отличным тренажером в освоении азов «коптильного дела». Решетки можно просто сплести из проволоки, а можно и вовсе обойтись без них. В последнем случае в корпусе ведра сверлятся отверстия для металлических штырей с крючками, и коптимые продукты просто подвешиваются на крючках.

На сооружение такого коптильного устройства уходит всего несколько минут, однако качество копчения получается довольно хорошим.

Весь процесс копчения в ведре-коптильне, например, рыбы, занимает около часа.

Существующие иные схемы и чертежи коптильни горячего копчения либо весьма сложны для повторения своими руками, либо недостаточно эффективны. Поэтому в этом обзоре они не рассматривались.

🍖 Коптильня горячего копчения своими руками: пошаговые инструкции

Вот и наступили тёплые деньки, которые так и манят провести выходные на природе. А что может быть лучше, чем вкусная еда, приготовленная на свежем воздухе. Разнообразить меню вы сможете, сделав на дачном участке коптильню горячего копчения своими руками. Готовые конструкции стоят довольно дорого, а покупать часто такие продукты накладно. Редакция Homius подготовила несколько мастер-классов с пошаговыми рекомендациями по изготовлению камер, с помощью которых у вас на столе регулярно будут изысканные блюда с аппетитным ароматом всего за пару часов.

В коптильне горячего копчения можно быстро приготовить разнообразные блюда

Содержание статьи

Основные узлы и принцип работы коптильни горячего копчения

Горячее копчение – это приготовление блюд под температурным воздействием в пределах 100ºС. Длительность процесса зависит от вида продуктов и их размеров, а для ароматного дыма потребуется всего лишь купить щепу. Устройство коптильни очень простое. Разобравшись в основных узлах, можно сделать камеру из многих доступных средств, которые всегда есть в арсенале дачников. Рассмотрим общий принцип работы и базовые элементы.

топка, она расположена под камерой и предназначена для нагрева щепы;
камера – герметичная ёмкость, которая отвечает за равномерное распределение горячего воздуха и достижение требуемых температур. Она располагается непосредственно над топкой;
гидрозатвор препятствует попаданию холодного воздуха снаружи внутрь, а также уменьшает объём канцерогенных веществ. Он представляет собой углубление, которое заполняется водой;
решётки и крючки необходимы для размещения продуктов на нужной высоте для дальнейшего копчения;
поддон или отражатель – съёмная конструкция, его устанавливают для сбора соков и жира, которые при попадании на дно начинают гореть. Выделяемый дым портит вкусовые качества продуктов;
градусник – это необязательный элемент, но с его помощью легче проконтролировать работу коптильни.

Схемы вертикальных коптилен

Решёток в коптильне может быть несколько

Устройство коптильни

Как сделать своими руками коптильню горячего копчения из металла

Металл – это наиболее оптимальное решение для коптильни горячего копчения. Для этого подойдут листы, а также старая бочка и даже ведро. Остановимся на каждом варианте более подробно.

Коптильня из стальных листов

Для коптильни лучше всего использовать листы толщиной 2 мм, тонкая сталь быстро прогорит, но с другой стороны, через пару лет можно за пару часов сделать аналогичное или более модернизированное устройство.

Оптимальная толщина стали – 2 мм

Что потребуется для работы

Для работы нам понадобится следующий материал и инструменты:

Схема коптильни

Перед работой обязательно нужно составить чертёж будущей конструкции. Так будет проще подобрать материал и, исходя из ассортимента блюд, которые планируется в ней готовить, определить оптимальные параметры.

Совет! Размеры коптильни можно изменять, главное требование – соблюдать герметичность конструкции.

Чертёж коптильни из металлических листов

Схема коптильного ящика из металла толщиной 1-1,5 см

Пошаговая инструкция изготовления коптильни горячего копчения своими руками

Рассмотрим пошагово весь процесс изготовления коптильни из листов металла своими руками.

Совет! Во время копчения нужно следить за уровнем воды в гидрозатворе и, при необходимости, подливать её.

Коптильня из металлической бочки

Если у вас есть металлическая бочка, из неё получится превосходная вместительная камера для горячего копчения.

Основную часть бочки будет занимать камера горячего копчения

Что нужно подготовить для работы

Для работы, кроме бочки, нам понадобятся:

небольшой лист металла толщиной около 4 мм;
сварочный аппарат.

Для коптильни подойдёт любая металлическая бочка

Чертёж коптильни из бочки

Схема бочки очень простая, можно установить внутрь несколько решёток или продумать размещение мяса или рыбы на крючках.

Коптильня горячего копчения своими руками всего за 5 минут

Пошаговая инструкция

Изготовление коптильни из бочки с топкой внутри состоит из следующих этапов.

Вырезать из металла круг диаметром, равным диаметру бочки.
Условно разделить бочку на 3 части, треть её будет занимать топка. Приварить круг в этом месте изнутри к стенкам.
В днище проделать несколько отверстий, они необходимы для продува топки, а также через них будет высыпаться зола.
В топочной части вырезать в стенке небольшую дверцу размером 20×30 см.
Приварить ручки-задвижки и петли к дверце.
В днище проделать отверстие для дымовой трубы небольшого размера.
Зафиксировать трубу в отверстии.
Приварить к бочке ножки, они приподнимут устройство над землёй, что даст возможность беспрепятственного доступа воздуха в топку.
В качестве поддона подойдёт крышка от бочки. Её нужно установить внутрь на крестообразной подставке высотой до 20 см. Обязательно приварить к ней ручку, чтобы удобнее было доставать.
В верхней части необходимо сделать крепление для решётки. Для этого подойдёт арматура, сваренная в виде петелек и установленная с 4 сторон. Расстояние между решётками должно быть не менее 15 см.
Решётку можно сварить из металлических прутьев.
Крышку можно сделать из древесины или металла. Многие используют обычный джутовый мешок.

Важно! Топка может находиться и вне бочки. Для этого нужно, например, соорудить небольшую кирпичную кладку. Благодаря этому увеличится полезное пространство коптильни.

На видео можно наглядно посмотреть принцип работы коптильни из бочки.

Статья по теме:

Коптильня своими руками: отличия процессов горячего и холодного копчения; варианты стационарных, складных, переносных коптилен; пошаговые инструкции изготовления с подробным описанием — в нашей публикации.

Как сделать коптильню за 5 минут из ведра

Даже старое металлическое ведро можно приспособить под коптильню. Работы всего на 5-10 минут, зато потом весь сезон вы будете коптить не только мясные и рыбные деликатесы, но и овощи, грибы и даже фрукты.

Какие материалы понадобятся для работы

Для работы нужно подготовить:

ведро или выварку с крышкой. Подойдёт любая эмалированная ёмкость или изделие из нержавейки. Использовать оцинкованную посуду для горячего копчения нельзя;
металлический профиль;
прут из стали или металлическая сетка, также подойдёт решётка от холодильника.

Чертёж коптильни

Для наглядности можно использовать один из чертежей, самое главное, закрепить решётки на определённой высоте.

Пошаговая инструкция

На изготовление коптильни из старого ведра понадобится около 5 минут, рассмотрим весь процесс более подробно.

Закрепить металлический прут или решётку в верхней части ведра.
Из металлического профиля сделать подставку под поддон.

Теперь, когда коптильня готова, нужно правильно загрузить в неё все компоненты. На дно засыпается щепа слоем в 2-3 см. На неё сверху ставится подставка из профиля и миска-поддон для сбора сока и жира. В верхней части устанавливается решётка или прут, на который подвешивают мясо, птицу или рыбу. Затем коптильню из ведра размещают над огнём, желательно на подставке из кирпича.

Совет! Вместо подставки из профилей можно использовать обыкновенную металлическую миску. Её следует разместить на пустой консервной банке, установленной на основании вверх дном. В стенках банки предварительно делаются отверстия для выхода дыма.

Изготовление стационарной коптильни горячего копчения из кирпича

После того, как вы потренировались на изготовлении простых коптилен, можно приступать к выкладке монументальной конструкции из кирпича.

Какие материалы и инструменты понадобятся для работы

Для возведения коптильни горячего копчения нам понадобятся:

огнеупорный кирпич, подойдёт и керамический, а вот силикатный использовать нельзя;
глина;
ёмкость для раствора;
строительные инструменты: уровень, шпатель, молоток, кельма, лопата;
решётка и прутья;
металл для дверцы и крыши;
стальная сетка;
бетон;
щебень и песок;
рубероид и битумная мастика.

Важно! Для коптильни основной компонент – глина, это природный материал, который положительно влияет на аромат продуктов, размещённых для копчения.

Чертёж и порядовка

Для горячего копчения очаг необходимо расположить непосредственно под камерой. Дымоход предпочтительнее сделать из кирпича или металла, поскольку это также влияет на вкус продуктов. Для защиты от осадков сверху нужно установить стальной колпак. Ещё одну важную деталь потребуется предусмотреть заранее – съёмный поддон, в который стекают соки и жир во время копчения. Это даст возможность вовремя очищать его, что позволит избежать образования нагара.

Чертёж коптильни горячего копчения из кирпича

Подробная порядовка кирпичной кладки

Пошаговая инструкция

Поскольку коптильня из кирпича – это стационарная конструкция и переместить её не получится, необходимо тщательно выбирать место для возведения. Желательно расположить её подальше от деревьев и строений, чтобы не нанести им урон. Площадка должна быть ровной. Можно дополнительно подвести водопровод и установить небольшой столик. Рассмотрим весь процесс строительства коптильни более подробно.

Заложение фундамента

Этапы возведения фундамента следующие.

Вырыть неглубокую яму около 30-40 см.
На дно уложить песок и щебень, утрамбовать их и выровнять.
Уложить сверху стальную сетку.
Залить бетонной смесью.
После полного застывания бетона уложить на битумную мастику рубероид для гидроизоляции.

Для семьи достаточно небольшой коптильни, площадь основания которой 1м²

Выкладка коптильни

После завершения работ по возведению фундамента, приступают к выкладке основной части.

Более подробно весь процесс можно посмотреть на видео:

Чтобы проверить, насколько правильно возведена коптильня, нужно выполнить тестовую закладку небольшого количества продуктов. По цвету и качеству приготовленных блюд можно судить о результате. Для начала, необходимо закрыть выходное отверстие трубы, прогреть камеру в течение получаса, затем открыть выход и дать устройству поработать ещё 30 минут. Если от коптильни не идёт дым, значит, все швы герметичны, в противном случае, следует сразу справить недочёты. Подкопчённые продукты должны быть горячими, иметь румяную корочку и золотистый вид.

Заключение

Сделать коптильню горячего копчения можно из многих предметов, например, для дома подойдёт небольшой контейнер с гидрозатвором, который будет препятствовать распространению дыма. На газовой конфорке процесс приготовления займёт не более получаса. Какой бы вариант вы для себя не выбрали, всегда нужно помнить о технике безопасности во время изготовления и эксплуатации устройства. А вам знаком процесс изготовления коптильни своими руками? Поделитесь в комментариях результатами ваших работ. Не забудьте поставить лайк и подписаться на наш журнал, чтобы быть в курсе самых свежих обзоров. Напоследок предлагаем посмотреть видео о том, как можно сделать коптильню горячего копчения из газового баллона:

Бытовая техникаШтроборез по бетону – ремонт должен быть быстрым и эффективным

Бытовая техникаКак выбрать холодильник: полезные и бесполезные опции, которые влияют на стоимость

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

принцип работы и конструктивные особенности (100 фото)

Копченые продукты имеет ярко выраженный вкус, который наверняка знаком многим из нас. Данная манипуляция позволяет усилить вкусовые качества мяса, рыбы и сала.

На сегодняшний день разработано два вида копчения. Для приготовления продукции используют метод холодного и горячего воздействия.

Сегодня готовить продукты можно домашних условиях. Для этого достаточно приобрести соответствующее оборудование или сделать самодельную коптильню горячего копчения.

В нашем руководстве представлено несколько идей по созданию данной конструкции.

Содержимое обзора:

В чём отличие горячего и холодного копчения
Как уже было отмечено выше, существует два способа обработки мясной и рыбной продукции. Холодный способ представляет собой длительное воздействие на пищевую продукцию частицами дыма. Среднее время приготовления достигает от 2 до 6 дней. Скорость пропитки напрямую зависит от толщины мясного и рыбного деликатеса.
Основное преимущество данного метода заключается в небольшом скоплении вредных соединений внутри пищевых волокон. Помимо этого, срок хранения достигает до 6 дней.
Горячая о
Коптильня холодного копчения своими руками
Далеко не все могут отказаться от таких копченостей как: мясо, нежная рыба и курица. Всем известно, что такая еда по своему происхождению не может быть невкусной. Но покупать такие вкусности не каждый решится в магазине, потому что не понятно из чего их там вообще производят.
Многие производители в целях экономии и больше притока денежных средств используют жидкий дым во время приготовления. И в результате вкус у копченостей получается совсем другой, а также жидкий дым совсем не полезен для здоровья.
Лучше всего если мясо коптится в домашних условиях, тогда вы будете уверены, что это не так вредно, как копчености в супермаркете. Вкус самостоятельно закопченных продуктов также отличается в лучшую сторону.
В этой статье мы вам расскажем как изготавливается простая коптильня холодного копчения своими руками.
Содержимое обзора:
Как устроена коптильня холодного копчения?
Размеры коптильни холодного копчения нам абсолютно не важны, вы можете сделать коптильню таких размеров, какие только придут к вам в голову. Сейчас мы подробнее рассмотрим из каких частей состоит установка холодного копчения.
Камера для копчения
В этой камере будут находиться продукты для копчения, к ней подсоединяется трубопровод для подачи дыма. Также в камере следует предусмотреть металлические решетки для укладывания продуктов.
Коптильня Осадка
Мясным коптильням и коптильням нужна тяга. Тяга — это всасывающее действие вашего курильщика, это тяговая сила, которая позволяет ему втягивать воздух в очаг для сжигания, а затем выталкивать дым в коптильную камеру. В то же время он удаляет газы из курильщика через выходное отверстие, будь то дымоход, дымоход или просто отверстие в верхней крышке. В более сложных терминах это разница давлений между воздухом, окружающим топку, и газами в дымоходе. Чем выше конструкция, тем сильнее осадка . Коптильни, построенные из каменной кладки, могут включать дымоход. Однако это больше для внешнего вида, чем для практической ценности, потому что курильщики работают при довольно низких температурах по сравнению с другими нагревательными приборами, которые требуют большей тяги.
Хотя курильщики выделяют дым даже при очень небольшой сквозняке, важность этой тяги нельзя недооценивать. Он нужен для отсасывания влаги и копоти дыма, остающегося под покровом курильщика. Сухая древесина содержит 20% влаги, и в сочетании с избыточным воздухом, попадающим в коптильную камеру и дымоход, нам пришлось бы поднять температуру дымохода почти до 180 ° F (82 ° C), чтобы предотвратить конденсацию, которая может высушить наше мясо. кусочки или сосиски.Правильная тяга решает проблему.
Курение на неровной поверхности уже создает некоторую тягу, потому что один конец трубы будет выше другого. Такие факторы, как высота дымохода, размер дымохода, высота и ветер, дующий над дымоходом, — все это способствует эффекту тяги. Тем не менее, наиболее важным фактором является разница температур между наружным воздухом и температурой дымовых газов . Вот почему каждая коптильня или дровяная печь работает лучше в более прохладные зимние месяцы, чем в более теплые летние дни.
Некоторые простые курильщики сделаны из бетонных блоков, свободно уложенных вместе, а дымовая труба (длиной около 3 футов) находится на том же уровне, что и курильщик. Сверху кладут старый мешок из картофельной мешковины, чтобы контролировать дым. В тот момент, когда воздух нагревается, он поднимается прямо вверх, а его место занимает холодный воздух, создавая естественную тягу . Это отлично подходит для самых простых курильщиков, но как только в конструкцию будут добавлены такие аксессуары, как перегородки, опоры, коптильные палки, свисающее мясо и локти в трубке, дыму может потребоваться дополнительная всасывающая сила (тяга), чтобы подняться вверх. дымовая труба.
Примечание: тяга зависит не от длины трубы, а от разницы давления (высоты) между уровнем выхода дыма из костровой ямы и уровнем входа дыма в коптильне. Более короткая крутая труба может создать более сильную тягу, чем длинная с меньшим углом, как показано на рисунке ниже.
Что делать, если курильщик не вытягивает дым? Мы могли бы разместить нашу пожарную яму на 2 фута под землей, но для этого потребуется проложить соединительную трубу или сделать траншею.В обоих случаях приходится копать, и если наша конструкция опирается на бетонную поверхность, это выглядит проблемой. Не совсем, все, что нам нужно сделать, это добавить 2 фута металлической трубы диаметром 6 дюймов к верхней части нашего коптильни, и проблема будет решена. Или мы можем увеличить высоту коптильни, положив дополнительный уровень блоков.

В очень простом однокомпонентном коптильне достаточно разжечь костер, чтобы создать необходимую тягу.

Увеличение тяги за счет добавления участка трубы.

Фото любезно предоставлено Szuwar.

Фото любезно предоставлено Angin.

Фото любезно предоставлено Мирек.

Здесь много сквозняка, и труба рассеивает дым в лес. Фотография предоставлена Abratek
Если в качестве дымовой трубы использовать металлическую трубу, просто изолируя ее от внешней температуры, мы создадим более сильную тягу внутри системы.Эффект будет наиболее заметен в более прохладные месяцы осенью и зимой, когда сквозняки всегда самые сильные.
Осадка может быть увеличена на:
увеличение высоты дыма
увеличение длины дымохода
увеличение угла наклона дымовой трубы
Изоляционная труба дымохода или дымохода

На рисунке выше труба B короче трубы A, но имеет больший угол и большую тягу.Например, для достижения угла 30 градусов с трубкой 10 футов (3 м) основание курильщика должно быть размещено на 5 футов (1,5 м) выше костровой ямы.

Тем не менее, можно добиться большего угла и большей осадки, используя преимущества горной местности.

Воспользовавшись местностью.

Установка дверей топки.

Готовая коптильня. Коптильня построила Иоахим-Польша
Регулятор тяги

Контроль тяги дыма имеет первостепенное значение при копчении мяса.Это достигается путем установки заслонки в дымовую трубу, установки дымовой трубы со встроенной заслонкой, подъема крышки курильщика, добавления или удаления мешков из мешковины, закрытия открытых отверстий в верхней крышке или любых других средств, которые у нас есть на наше распоряжение.
Стандартного решения не существует, потому что есть много разных курильщиков. Две основные причины борьбы с задымлением:
Он должен быть полностью открыт для разогрева коптильни (перед подачей дыма) для удаления влаги
Для контроля выхода дыма при копчении
Курильщик — это не дровяная печь, цель которой — согреть дом или вскипятить воду, и ее ожидаемая температура намного ниже.Это также означает, что нет необходимости создавать очень сильную тягу. Когда мы начинаем готовить мясо внутри коптильни и температура повышается, сквозняк становится гораздо более важным. Вам также понадобится больше тяги, если вы собираетесь сжигать дрова чисто и эффективно. Самым простым устройством для регулирования тяги является плоский демпфер, который представляет собой плоский кусок металла. Он просто входит и выходит из щели в трубе печи или кирпичной дымовой трубе
.
Для выхода этой влаги в центре крышки коптильни необходимо регулируемое отверстие.Подойдет любое покрытие, даже картон можно приподнять на дюйм или два, чтобы выпустить дым. Копченостям нужен приток свежего воздуха, который приносит с собой немного свежей влаги. Это тоже зависит от климата. На сухом воздухе копчение приводит к преждевременному высыханию оболочки колбасы. Когда он высохнет снаружи, дыму будет труднее проникнуть в мясо.
Кострище не обязательно должно быть полностью закрыто и закрыто при копчении. Если из курильщика выходит дым, значит, костровище делает свое дело.Когда копчение завершено и мы решаем продолжить приготовление мяса внутри коптильни, изоляция коптильни и кострища становится более важной задачей. Небольшой конический щиток поверх дымовой трубы придаст ей приятный вид. Одновременно он защищает трубу от дождя и одновременно служит искрогасителем. Не существует предпочтительного фиксированного диаметра трубы для выхода дыма, но труба в шесть дюймов (15 см) кажется неписаным стандартом.
Доступно на Amazon.

Информации об испанских колбасах на английском языке очень мало, и даже в испанских книгах есть лишь несколько рецептов с общей информацией, очень краткими инструкциями и почти без объяснений.«Испанские колбаски, аутентичные рецепты и инструкции» заполняют этот пробел, и читатели узнают не только, что такое чоризо, лонганиза, салчичон, фуэт, морсилья, бутифарра, салчича, собрасада, фьямбре, андролла, бутело, моркон, а также многие другие. , но также научитесь делать каждую колбасу. Особый интерес представляет коллекция из 200 рецептов, выбранных за их оригинальность и историческую ценность. Книга рекомендуется как дополнение к личным и профессиональным кулинарным дополнениям.
.
6 лучших эталонных фото-сайтов по рисованию для вашей практики | Домашняя эстетика
Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем получить небольшую комиссию за соответствующие покупки бесплатно для вас.
Научиться рисовать позы — одно из ключевых навыков, которыми должны владеть художники, будь то цифровые или традиционные. Следовательно, знание того, откуда черпать вдохновение, становится фундаментальной задачей для любого художника.
Традиционно это вдохновение приходит во время тренировок с «живыми» фигурами, но вдохновение не обязательно приходит в тот же момент, что и вы на этих занятиях.Кроме того, вам может потребоваться нарисовать некоторые фигуры, которые нельзя получить из сеансов живых фигур.
Следовательно, чтобы вернуть себе контроль, лучше всего держать в руках позы для жестов, сохраняя фотографии позы на компьютере или используя онлайн-ресурсы для достижения того же.
Сегодня мы проведем вас через последний процесс использования веб-сайтов с фотографиями позы, которые предоставят вам доступ к материалам самого высокого качества. Мы представляем 7 лучших ресурсов, которые вы можете найти в Интернете сегодня; начнем с обзоров!
Лучшие позы для рисования Справочные фото сайты

Направление деятельности
Line of Action — один из веб-сайтов, который дает вам доступ к одному из самых качественных материалов по позам и фигурам, которые вы можете получить.Вы также получаете доступ к фотографиям животных, человеческих фигур и лиц. Их инструмент для рисования фигур — один из лучших, которые вы можете там найти.

Инструмент для рисования фигур дает вам возможность иметь модели в полуобнаженном, полностью обнаженном или полностью одетом виде в соответствии с вашими потребностями. После этого вы можете выбрать пол желаемой фигуры, а также продолжительность моделей — и приступайте к работе!
Параметры, аналогичные тем, что вы найдете в Quickposes, также полезны для быстрого рисования, но также и для более длительного изучения.Теперь, хотя продолжительность может быть установлена в пределах от 30 секунд до 5 минут, но, как указывают ведущие цифры, короткие жесты и более длинные позы одинаково важны и, следовательно, их нужно практиковать одинаково.
Хотя для позы нет опции без времени, вы можете установить таймер на 99999 секунд, чтобы иметь доступ к позе как можно дольше. Веб-сайт аккуратно разделен на разные области для каждой темы, поэтому вы можете сосредоточиться на разных предметах в удобное для вас время.
Одна из лучших особенностей — то, что вы можете видеть работы других художников, так что вы можете получить какое-то направление на случай, если когда-нибудь застрянете во время рисования, глядя на позы.
Быстрые позы
Quickposes — один из старейших и самых замечательных сайтов по рисованию поз, которые вы можете там найти. Это не столько вспомогательный веб-сайт, сколько система, которая постепенно помогает вам лучше рисовать позы и фигуры. У них есть веб-приложение с синхронизацией, в котором вы можете поставить желаемый набор фотографий в очередь с выбранным вами временным интервалом и приступить к рисованию!

Вы можете установить таймеры для поз от 30 секунд до 90 секунд.Вы также можете разработать сеансы, на которых вы сосредоточитесь на некоторых частях поз, которые, по вашему мнению, вы не так уверены в выполнении с настраиваемыми временными интервалами.
Однако, если вы захотите, вы можете позволить сайту выбирать позы случайным образом, чтобы посмотреть, насколько хорошо вы справляетесь с незнакомыми или неизвестными позами. Для мигания эталонных изображений вы можете выбрать:
Тип позы; на сайте огромное количество таких
Пол модели
Одетая / полуобнаженная / полностью обнаженная
Портрет / пейзаж / поворот на 90 градусов
Одна из лучших особенностей этого веб-сайта заключается в том, что вы можете независимо просматривать все фотографии позы и загружать эти фотографии, когда захотите потренироваться самостоятельно, в автономном режиме.На большинстве веб-сайтов нет загружаемых изображений — это один из немногих, которые есть. Это несколько причин, по которым этот сайт остается таким популярным на сегодняшний день.
Эскиз SenshiStock
В отличие от других сайтов, которые мы рассмотрели до сих пор, этот сайт полностью управляется сообществом. Все изображения на сайте находятся под лицензией Creative Commons и, следовательно, доступны бесплатно! Существует множество изображений жестов от сообщества, которые вы можете использовать бесплатно, и большинство изображений взяты с DeviantArt.

.
Лучшие бесплатные ссылки на позы для рисования фигур
Как художник, вы поймете, насколько безмерно ваше искусство и точность могут выиграть от участия в рисовании фигур время от времени, независимо от того, насколько вы талантливы. Посещать уроки рисования фигур интересно, весело и познавательно, а хороший сеанс рисования фигур доставляет удовольствие как профессионалам, так и непрофессионалам.
Сеанс рисования фигур в реальной жизни — это потрясающе, но даже если вы не можете получить к нему доступ, вы все равно можете воспользоваться эталонными фотографиями позы с помощью правильной онлайн-платформы, и, к счастью, есть большое количество их с нужными инструментами, которые могут дать вам хороший сеанс рисования жестов.
Со списком веб-сайтов, собранным ниже, мы позаботились о том, чтобы ваш онлайн-рисунок фигуры предоставил вам различные изображения на выбор и различные параметры персонализации, такие как время для каждой фотографии, так что еще до того, как вы выберете реальную фигуру рисование, вы можете начать расти в своем творчестве художника.
Тела Скотта Итона в движении

Этот справочный сайт с работами фотограф Скотт Итон включает в себя фильмы, выражения лиц, 3D-сканирование и Картины художника.Скотт документирует фотографии спортсменов и танцоров в движении, что позволяет увидеть тело в различных формах, создавая выразительный галерея доступна для использования художниками.
Первое, что бросится в глаза, когда вы идете через сайт — это детализация и высокое качество отображаемых изображений и это важно, потому что это раскрывает вам сложность человеческого тела.
В зависимости от того, что вы ищете, вы можете просмотреть коллекцию движений, выражений лица, 3D-сканирования и иллюстраций.Каждый материал на сайте высокого качества, что позволяет вам максимально приближаться к реальной жизни, особенно потому, что вы можете вращать изображение для просмотра с разных сторон, регулировать освещение и т. Д. И пользоваться многокамерной съемкой.
Вы также можете рассчитать время сеансов с помощью воспроизведения таймер в поле зрения, который также включает в себя другие параметры настройки, которые вы можете делать.
Чтобы иметь полный доступ к материалам и пользоваться преимуществами Bodies in motion, вам нужна подписка. Есть пакеты на выбор; базовый, стандартный и профессиональный — каждый из них различается по степени доступа к материалам.Из всех трех подписок только профессиональный пакет позволяет использовать материалы в коммерческих целях, и вам придется выбирать между однопользовательской или многопользовательской. Кроме того, вы присоединяетесь к сообществу других пользователей, которые делятся своими работами.
Линия действий

Линия действий также предоставляет изображения, лоты из них художники могут практиковать рисование жестов из любого места. изображения также дарят фотографы и подписчики, хотя Line of Действие не снимает собственные изображения, они принимают заявки и фильтруют их только показать то, что будет иметь образовательную ценность для художников.
На веб-сайте вы можете контролировать, что вам будут показаны изображения, потому что в коллекции есть как обнаженные, так и покрытые изображениями обоих полов, поэтому перед тем, как начать, вам придется выберите круги, которые представляют ваши предпочтительные варианты. Например, какой пол людей, которых вы хотите видеть, вы бы предпочли видеть их одетыми или обнаженными, и как долго вы хотите, чтобы ваши сеансы были.
Это очень важно, особенно если вы чувствительны к обнаженной натуре или вы специфичны в отношении изображений, которые хотите улучшать.Сайт позволяет использовать изображения и сеансы рисования на уроках. и отображать их в Интернете.
Чтобы получать больше изображений и контролировать вы испытываете на Линии действия, желательно подписаться, чтобы вы могли получать доступ к другим вещам, например к отправке фотографий и обсуждениям другими участниками общество.
SketchDaily

SketchDaily — это сообщество сабреддитов сосредоточены на том, чтобы помочь художникам улучшить свои навыки рисования, предлагая различные изображения и обновления каждый день, а также проблемы.Действительно интересно, что он управляется сообществом и все еще работает нормально, несмотря на это, даже больше так что из-за того, насколько интерактивен веб-сайт.
SketchDaily — это больше, чем просто изображения людей, вы можете получить изображения пейзажа, животных, изображения всего тела, выражений лица и частей тела и очень полезен, если вы хотите поработать умение запечатлеть ту или иную часть тела. Вы также можете фильтровать изображения отображается в зависимости от пола и уровня скромности.
На главной странице вы видите новости о любых новых обновите галерею и на панели, где вы можете настроить свои параметры, вам сообщают, сколько изображений доступно для просмотра в этот день, представленных по номеру.
Когда вы начинаете просматривать изображение, оно открывается на вашем экране полностью, а настраиваемая полоса для настройки размещается вверху вместе с уведомлением таймера. Это позволяет легко пролистывать или следить за тем, сколько времени у вас есть для работы.
Posemaniacs

Posemaniacs предлагает художникам действительно отличное опыт, если вы занимаетесь рисованием фигур. Если то, что вы пытаетесь работать над углами и уметь точно рисовать кривые и понимать анатомия человека, то блог Posemaniacs идеален.
Несмотря на то, что были жалобы на люди находят некоторые из представленных поз трудными для рисования, это важно знать, что на посеманиаках можно найти разные позы, от простых до сложно, и мы предлагаем идти в своем собственном темпе.
Если вы найдете позу, которую действительно хотите нарисовать наружу, неплохо было бы попробовать повернуть его, чтобы найти лучший угол для вас, да, вы можете вращать изображения. Это позволяет вам задавать темп на основе на вашем уровне знаний и разрешите свой собственный предпочтительный вид и углы.
Мы действительно думаем, что Посеманьяки богаты контент, когда речь идет об углах и формах тела, и его также можно использовать бесплатно так что вы можете прыгнуть прямо на него. Хотя если вы ищете что-то с на нем накинута одежда, чтобы добавить художественного характера, которого вы не найдете те, кто о Посеманиаках, а также представление Посеманиаков помогает получить преимущество от дискомфорта художники могут чувствовать наготу, продолжая демонстрировать свое тело в полной мере.
Анатомия человеческого тела для художников от Proko

Любой художник извлечет большую пользу из видео на аккаунте, это действительно доказывает, что вы почти ничего не в наши дни нельзя узнать на YouTube.Видео в аккаунте, загруженные Proko помогает предоставить подробную информацию обо всем, что художник должен знать о Анатомия человека. Он подробно показывает суставы и мышцы, а также объясняет, как они работают. Хорошее знание анатомии помогает художникам понять, куда идти. начните с рисования фигур и будьте уверены, что если вы пойдете через видео, загруженные Proko, вы войдете в свою фигуру класс рисования уверен, даже если вы впервые, просто не забудьте практика.
Помимо предоставления знаний и анимированные видеоролики об анатомии человека, есть также видеоролики, объясняющие, как ходить по разным частям тела и изображать из себя художника, переводя то, что вы видите, начиная с одного мазка и заканчивая детализацией. Мы думаем, это удобно для любого художника, начинающего, среднего и эксперта, открывая их для более широкого знания, которые помогут улучшить навыки рисования, считайте это управляемым рисованием жестов сессия.
Все, что вам нужно сделать, это зайти на YouTube и подписаться, чтобы получать уведомления о новых загрузках.
Кроме того, если вы хотите узнать больше об академии Проко и их фантастических курсах рисования, вы можете проверить мой обзор Курсов рисования Проко, нажав здесь.
Deviantart:

Deviantart — это платформа, на которой художники могут общаться, взаимодействовать и делиться своими творениями. Такие места особенно полезны для художников, которые все еще пытаются укрепить уверенность в своей работе или ищут других, с кем они могут поделиться идеями и опытом.
Сообщество Deviantart состоит из разных художников, объединившихся в сети, поскольку художник, зная, что существует сообщество людей, которые хотят увидеть ваше творение и будут платить за это, очень обнадеживает, а Deviantart — это платформа, на которой вы можно зарабатывать на искусстве.
Вместе с художниками и произведения искусства, которые послужат топливом и вдохновением для рисования жестов, вы может также отображать то, что вы сделали или создали и владеете авторскими правами на это, вы могу дойти до продажи.
Поскольку художники решают, стоит ли их Работы будут бесплатными для публики, вы можете найти бесплатный загружаемый контент и другие, за которые вы должны заплатить на Deviantart, которые помогут вам улучшить свои навыки рисования с вашим личным временем практики.
Мы считаем Deviantart обширным, объем вашей досягаемости, материалы, которым вы подвергаетесь, и так далее.бытие Deviantart, крупнейшая социальная сеть для художников, является идеальным местом для любые художники, стремящиеся выразить себя, выставить себя напоказ или даже найти вдохновение от другого художника. Все, что вам нужно сделать, это зарегистрироваться и настроить свой профиль.
Быстрые позы

Как только вы попадете на домашнюю страницу, быстрые позы сообщает вам, что это веб-сайт, ориентированный на помощь художникам в улучшении своего рисунка навыки в нескольких словах. Это остается в центре внимания быстрых поз, и вы можно сразу перейти на сайт, выбрав один из вариантов в левом углу.
В быстрых позах есть чем заняться, ты можно сразу перейти к сеансу рисования жестов по времени, вы можете принять участие в задаче на сайте, вы можете пойти на несвоевременное сеансы рисования или вы можете просматривать общие рисунки других участников сообщества, а также учиться в блоге.
Используя быстрые позы, вы не только получаете библиотека изображений для практики, вы также получите советы и вызовы себя и станьте частью сообщества. Прежде чем приступить к рисованию, у вас есть для выбора нужных вам вариантов; пол, выбор одежды и тело частей или животных или ландшафта и времени.Это не займет больше минуты для настройки, прежде чем вы сможете приступить к рисованию, а когда вы закончите, вы можете а также поделитесь тем, что вы сделали.
Pinterest

Для многих вещей, таких как изображения, Pinterest определенно появляется как одно из мест для получения хороших изображений, включая изображения, которые можно использовать для рисования жестов.
Pinterest предлагает большое количество изображений, многие из которых на самом деле могут помочь улучшить вашу практику рисования и помочь вам оставаться в курсе и совершенствоваться, прежде чем вы отправитесь в студию для сеанса рисования реальной фигуры.
Пока вы знаете, что искать, вы можно получить как обнаженные, так и одетые изображения, вы можете получить изображения обоих полов, а также тела частями и глазурью на торте является то, что Pinterest бесплатен.
Из-за того, насколько доступно и бесплатно Pinterest, отсюда легко получить ваши изображения, за исключением того, что вам придется время вне приложения / веб-сайта, поскольку оно не предназначено специально для практика рисования жестов.
Если вы собираетесь использовать Pinterest, вы должны быть готовы самостоятельно рассчитать время и делать это честно, а также вам нужно будет самостоятельно выбрать изображения, которые вы хотите использовать.
Дизайн персонажей

Этот сайт, как следует из его названия, является отличным ресурсом для художников, которые ищут качественные фотографии для дизайна своих персонажей.
От студийных фотографий обнаженных и других моделей до косплея и скульптур. Сайт Characterdesigns.com полон классных изображений, которые помогут вам при рисовании реалистичной анатомии и позы. Также вы найдете изображения персонажей, созданные другими художниками, которые послужат вам источником вдохновения.
На сайте представлены не только анатомические данные человека, но и оружие и предметы.Я нашел очень интересными отсылки к фотографиям старинного огнестрельного оружия из Музея армии в Париже. Вы можете проверить их, нажав здесь.
Если вы впервые на сайте, я порекомендую вам посетить Основные моменты галереи. Этот раздел — отличная отправная точка. Если вы хотите получить несколько идей, а также понять качество ссылок, которые вы найдете здесь, я настоятельно рекомендую вам посетить этот раздел (вы можете проверить раздел, нажав здесь).
SenshiStock Sketch

SenshiStock Sketch прост в использовании и ориентироваться и очень прямо к делу.В тот момент, когда вы открываете сайт, вы начать показ изображений в слайд-шоу с 30 секундами на таймер изображения по умолчанию.
Если вам нравится то, что отображается, вы можете сразу приступить к рисованию, но если вы предпочитаете настраивать изображения, вы можете настроить его с помощью параметров, отображаемых в верхней части изображений.
Поскольку веб-сайт управляется сообществом, отображается ссылка Deviantart на изображения, а также ссылка, показывающая, что автор предоставил это бесплатно.Все отображаемые изображения бесплатны, и вы можете загрузить их для использования в автономном режиме.
Настройка изображений на SenshiStock — это возможно с помощью тегов, которые также находятся поверх изображения, выпадающего меню появляется, когда вы щелкаете значок тега, из которого вы выбираете теги, связанные с типы изображений, которые вы хотите видеть. SenshiStock великолепен как для онлайн, так и для автономное рисование жестов.
В заключение, эти веб-ссылки помогут вам вывести свои навыки рисования на новый уровень, поскольку они предоставят вам правильные инструменты для практики, где бы вы ни находились.Так что вы не можете заставить модель позировать вам, просто посетите одну из них и сделайте наброски.
Сводка

Название статьи
Лучшие бесплатные сайты для справок по позам для рисования фигур
Описание
Со списком веб-сайтов, составленным ниже, мы убедились, что ваш онлайн-рисунок фигурки предоставит вам различные изображения на выбор : 1- Тела в движении 2- Линия действий 3- SketchDaily 4- Посеманьяки 5- Проко 6- Deviantart 7- Быстрая поза 8- Pinterest 9- Sketch Daily
Автор
Автор: Эсеандре, Редактор: Тони Жустаманте
Имя издателя
Улучшите свои рисунки
Логотип издателя
.
