Коптильня своими руками чертежи – холодная, горячая. Схемы и чертежи

чертежи с размерами, видео изготовления

Любителям копченых изысков, которые разочаровались в покупных изделиях, непременно нужна собственная небольшая коптильня. Сама технология копчения, особенно горячего, ничуть не сложнее приготовления шашлыков и вполне доступна каждому. Устройство можно с легкостью купить, однако сделать его своими руками будет гораздо практичней и выгодней. При выборе коптильни, что при покупке, что при самостоятельном изготовлении, необходимо правильно выбрать ее размеры. От этого зависит не только правильность процесса копчения, но и количество насытившихся окружающих. Для среднестатистической семьи подсчитаны некоторые рекомендуемые значения: длины, высоты и ширины коптильни для горячего копчения.

Размеры

Рекомендуемая длина

Определяется предполагаемыми размерами рыбы, которую будут коптить в дальнейшем. Рекомендуется выбирать средний размер длины конструкции равный ~ 450 мм.

Ширина

Для пары-тройки средних рыбок, которые должны лежать свободно и равномерно обжариваться, рекомендуемая ширина коптильного устройства для горячего копчения равна ~ 250 мм.

Высота

Как правило, большинство коптилен являются двухъярусными конструкциями и для таких изделий рекомендуемая высота равна ~ 250 мм.

В итоге получается, что коптильня с размерами 450х250х250 мм отлично подойдет многим любителям копченостей.

Почему изначально необходимо выбрать коптильню именно горячего копчения?

Она обладает целым рядом преимуществ:

• элементарность устройства многих конструкций, что позволяет легко их изготовить даже в домашних условиях;
• скорость процесса горячего копчения достаточно велика;
• не требуется вложения значительных финансов;
• мобильность и универсальность подобных изделий. Коптильни для горячего копчения могут успешно функционировать в совершенно различных условиях: на даче, дома или просто на природе;
• обеспечение высокого качества закопченных продуктов, которое явно превосходит качество покупной продукции.

Единственным недостатком является то, что горячее копчение продуктов не предусматривает их длительное хранение.

Если принято решение о самостоятельном изготовлении, то легко найти чертежи коптильни горячего копчения любой сложности. Это могут быть и элементарные конструкции из подходящих подручных средств, и сложные конструкции для горячего копчения, например, с гидрозатвором. Но независимо от сложности, во всех коптильнях используется единый принцип горячего копчения, который представлен на следующем эскизе:

Из данной схемы видно, что процесс копчения заключается в горячей обработке продуктов дымом от заложенной в конструкцию тлеющей щепы. Однако для качественного копчения необходимо выдерживать температурный интервал в диапазоне от min = 55° до max = 150°. Вот и весь принцип горячего копчения.

Рассмотрим самые популярные и удачные конструкции, которые наиболее приемлемы для изготовления своими руками.

Самодельные устройства

Очень востребованной оказалась следующая самодельная коптильня из листового металла.

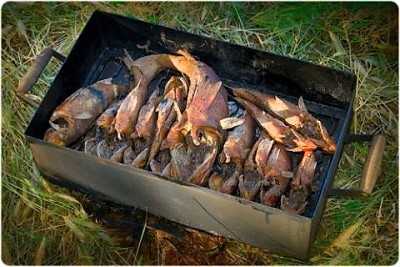

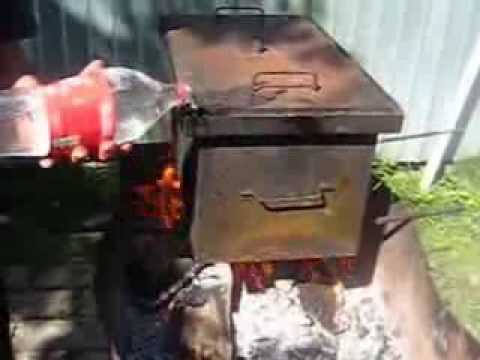

Прямоугольная с применением сварки

Предлагаемая прямоугольная конструкция достаточно компактна, легко повторяется и очень эффективна.

Для ее изготовления потребуется предельный минимум материалов и инструментов:

• два листа металла толщиной ~ 2 мм;
• тонкая арматура-катанка;
• сварочное устройство;
• небольшая болгарка;
• измерительный инструмент;
• столярный угольник.

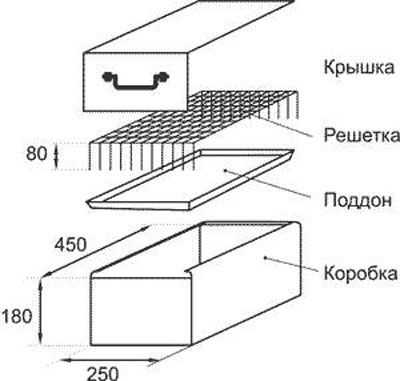

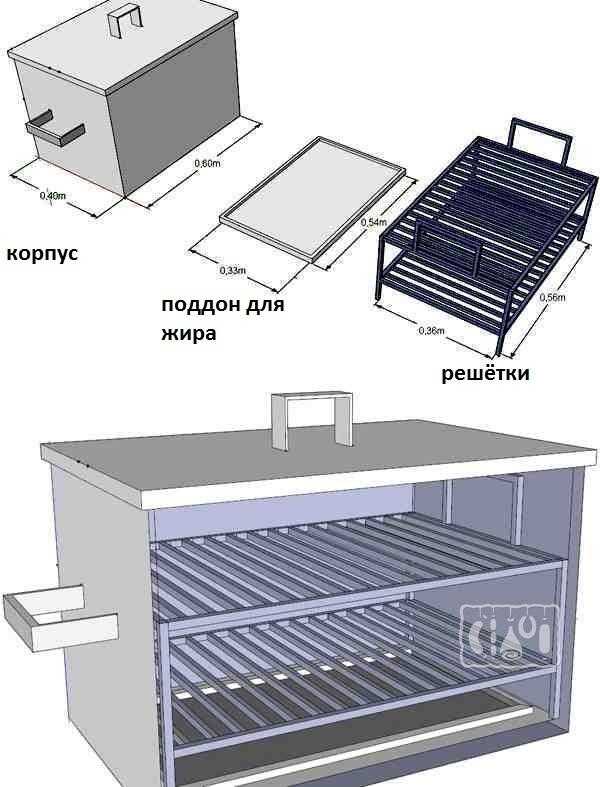

Чертеж этой популярной прямоугольной коптильни представлен ниже:

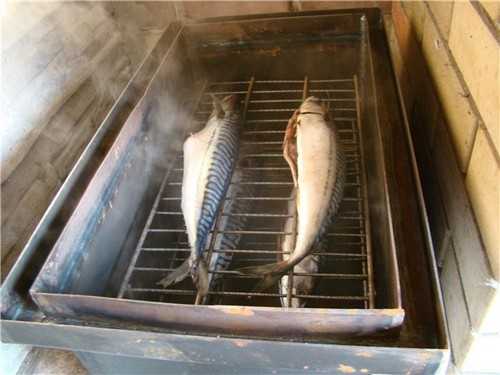

Непосредственный процесс изготовления не очень сложен и сводится к следующему:

• Вырезаются необходимые комплектующие, то есть заготовки. Для этого используют болгарку.
• Формируется короб коптильни и сваривается сваркой.
• Проверяется взаимная перпендикулярность стенок.
• Приваривается днище.
• Изготовляется крышка изделия.
• На внутренних боковых стенках закрепляются направляющие из арматуры. Они привариваются в двух уровнях. То есть направляющие на нижнем уровне служат опорой для поддона, а на верхнем уровне – предназначены для решетки.
• На заключительном этапе привариваются ручки.

Еще один вариант прямоугольной коптильни тоже заслуживает внимания.

Прямоугольная разборная

Представленная прямоугольная коптильня отличается тем, что при ее изготовлении абсолютно отсутствуют сварочные работы. А это – немаловажно для многих. Крепление комплектующих самого изделия производится с помощью болтов.

Материал изготовления – сталь-нержавейка. Ее толщина равна:

• крышка и боковые стенки ~ 0,8 мм – 1,0 мм;
• дно коптильни ~ 1,5 мм.

Еще понадобится уголок для изготовления опор решеток.

Особенности изготовления:

• Размеры коптильни можно выбрать произвольно.
• Вырезаются заготовки стенок, и на одной из сторон каждой стенки формируется бортик сопряжения в 2 мм. В бортиках просверливаются по два отверстия для болтов крепления.
• Собирается короб изделия и скрепляется болтами либо саморезами.
• Закрепляются упорные угольники, которые должны находиться на длинных боковых стенках.
• Изготовляются: крышка и дно коптильни. Конструкции днища и крышки совершенно аналогичны. Их размеры должны превышать площадь проекции короба коптильни на 4–6 мм.
• Далее собранный ранее короб просто вставляется в конструкцию днища и в местах сопряжения днища со стенками тоже сверлятся отверстия для болтов.
• Скомплектованное изделие скрепляется окончательно и закрывается крышкой. В крышке необходимо просверлить отверстие для выхода дыма.

Эта разборная конструкция прекрасно подходит для походных условий.

Еще одна неплохая коптильня, но цилиндрической формы, станет незаменимой в походе, так как это довольно оптимальный вариант для таких случаев.

Цилиндрическая

Цилиндрическая коптильня может быть сварена из свернутого листа нержавейки либо из подходящего отрезка трубы.

Вполне подходящими размерами такой коптильни считаются:

• диаметр цилиндра – 300 мм;
• длина цилиндрической коптильни – 450 мм.

Конструктивными деталями этой интересной коптильни являются: корпус, противень, направляющие и крышка.

Кроме того, цилиндрическая коптильня может отлично служить:

• компактной и эффективной палаточной печкой, если заполнить ее цилиндр горячими углями;
• удобным лодочным черпаком;
• надежным хранилищем мелких вещей.

Вполне естественно, что наилучших результатов копчения можно достигнуть только в стационарных условиях и с использованием кирпичных коптилен.

Кирпичная

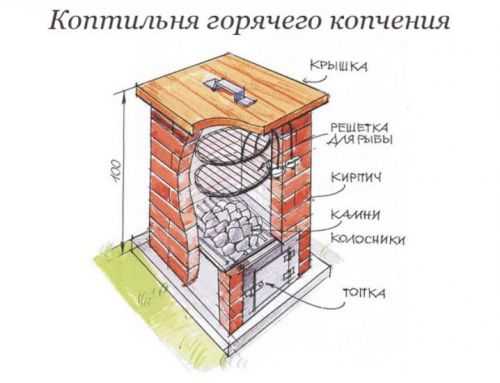

Одна из возможных кирпичных конструкций изображена на следующем рисунке:

Внутреннее устройство кирпичной коптильни вполне понятно из представленного эскиза и особых пояснений не требует. Однако подобные конструкции являются дорогостоящими изделиями, так как применяется целый комплект различных материалов и конструктивных дополнений. Например, кирпичной коптильне обязательно необходим фундамент, топка монтируется в самой конструкции и так далее.

Как правило, такие коптильни сооружаются только на личных приусадебных участках.

Удивительно, но весьма неплохих результатов можно достичь, если использовать некоторые подручные средства. Схемы этих простейших устройств для горячего копчения в изобилии представлены в интернете. Отметим наиболее удачные конструкции.

Из бочки

Для этой конструкции вполне подойдет любая бочка подходящих размеров. Ее модернизируют согласно рисунку и дополняют необходимыми элементами. К сожалению, подобные коптильни недолговечны и достаточно быстро прогорают. Но для сезонного использования изделие из бочки является вполне приемлемым.

Из ведра

Еще одно простейшее решение с коптильней для горячего копчения – использовать обычное ведро.

Такая примитивная самодельная коптильня может стать отличным тренажером в освоении азов «коптильного дела». Решетки можно просто сплести из проволоки, а можно и вовсе обойтись без них. В последнем случае в корпусе ведра сверлятся отверстия для металлических штырей с крючками, и коптимые продукты просто подвешиваются на крючках.

На сооружение такого коптильного устройства уходит всего несколько минут, однако качество копчения получается довольно хорошим.

Весь процесс копчения в ведре-коптильне, например, рыбы, занимает около часа.

Существующие иные схемы и чертежи коптильни горячего копчения либо весьма сложны для повторения своими руками, либо недостаточно эффективны. Поэтому в этом обзоре они не рассматривались.

edaturistu.ru

Коптильня горячего копчения своими руками: чертежи, размеры и схемы

Длительность приготовления копчёностей зависит от температуры процесса. Быстрее всего готовятся мясо и рыба горячего копчения: их приготовление производится при температуре свыше 50 градусов за время от 30 минут до 2 часов в аппаратах, которые так и называются — коптилки горячего копчения. Такую самодельную коптильню горячего копчения можно сделать своими руками в домашней мастерской.

Устройство и принцип работы коптилки для горячего копчения

Такие установки могут быть разной конструкции и размеров, но они похожи по своему устройству и принципу работы.

Как работает коптильня

В коптилке горячего копчения мясо и рыба обрабатываются не успевшим остыть дымом. В большинстве таких аппаратов он вырабатывается прямо в коптильном шкафу:

1. корпус коптильни ставится на подставку;
2. на дно коптильной камеры насыпается щепа лиственных пород;
3. выше опилок на подставке ставится поддон, в который будет стекать капающий жира;
4. на крючках или направляющих на боковых стенках крепятся решётки с мясом;
5. конструкция накрывается верхней крышкой или, в устройствах бльшего размера, боковой дверцей.

Под устройством разводится небольшой огонь, опилки нагреваются и начинают дымиться. Горячий дым поднимается кверху и коптит продукты. Для контроля температуры желательна установка градусника возле мяса или рыбы.

Совет! При укладке копчёностей необходимо учитывать, что самое горячее место снизу и там расположить более крупные куски.

Принцип работы коптильни

Устройство коптилки

В коптильном шкафу, любой конструкции, есть следующие элементы:

• палка с крюками вверху камеры или крепления для решёток с самими решётками;
• плотно закрывающаяся крышка сверху или дверца спереди;
• на высоте 10-15 см от дна, а в коптильнях с дымогенератором на самом дне ставится поддон для сбора стекающего жира.

Совет! Лучше всего сделать своими руками корпус и другие детали коптилки из пищевой нержавейки. Она не подвержена коррозии и легче отмывается.

Наличие остальных элементов зависит от принципа дымообразования:

• дым образовывается внутри коптильной камеры при нагреве насыпанных на дно опилок — конструкция коптильни ограничивается упомянутыми деталями;
• дымообразование происходит при тлении находящихся на дне опилок — обязательна дверца для удаления пепла, поддувала и создающий тягу;
• дым производится рядом расположенным дымогенератором — в нижней части корпуса на высоте 10-15 см, над поддоном, находится входное отверстие для дымохода, а в верхней выходное, для создания тяги.

Составляющие коптилки

Схема работы

Процесс копчения происходит при попадании дыма на продукты. В аппаратах горячего копчения он обычно вырабатывается внутри коптильной камеры опилками и щепой, которые нагреваются очагом, расположенным под днищем или тлеющими внутри камеры.

Если опилки тлеют внутри корпуса, то необходимо создать дыму условия для движения от щепы к выходному отверстию. Для этого необходимы дымовая труба сверху и поддувало снизу. Продукты на полках располагаются так, чтобы не мешать потокам дыма омывать их со всех сторон.

Справка! В промышленных установках это движение создаётся встроенными вентиляторами.

Принцип работы

Конструкция

Большая часть домашних коптилен делается похожими по своей конструкции. В них есть несколько обязательных элементов:

• Крепление для решёток и прута. Делаются на боковых стенках.
• Решётки или прут с крюками. Решётки устанавливаются в один или несколько ярусов с промежутками для продуктов, а прут сверху, под крышкой.
• На расстоянии 5-10 см от дна на подставке ставится поддон. В него капает жир и влага с копчёностей.
• На дно насыпается слой опилок. При нагреве они выделяют дым.
• Корпус коптильни ставится на подставку из кусков труб или кирпичей. Устройства, предназначенные для обычной кухни ставятся прямо на газовую или электрическую плиту. Под корпусом зажигается огонь. От его величины зависит температура копчения и длительность процесса.
• Есть дверца сбоку или крышка сверху. Через них засыпаются опилки и закладываются продукты.

Примером такой установки является коптильня из бочки. В ней есть все необходимые элементы:

• В стенках на высоте 10 см от дна, в несколько рядов на расстоянии 30 см и вверху сверлятся отверстия. В них вставляются пруты для установки решёток и поддона.
• На все ряды прутьев, кроме верхнего с крюками и нижнего, могут ставится решётки. При подвешивании продуктов на верхний прут на крюках решётки не ставятся.
• На нижний ряд прутков ставится поддон для стекающего жира. Его размеры на 10-15 см меньше бочки.
• На дно насыпаются опилки.
• Под корпусом находится подставка высотой 20-30 см. Под днищем разводится небольшой костёр. Чем он больше, тем выше температура процесса.
• Сверху бочка накрывается крышкой. Вместо него допускается использовать плотный мокрый мешок.

Похожее устройство и порядок изготовления, с поправкой на размеры и материал, имеют другие аппараты, например, коптильня из газового баллона.

Конструкция коптильни

Оптимальные размеры

Размер коптильни горячего копчения зависит от количества копчёностей, которые будут готовится за один раз.

Расстояние между отдельными кусками для свободной циркуляции дыма составляет 4-6 см.

Кроме этого, в правильной коптильне необходимо учесть следующие факторы:

• слой опилок — 2-5 см;
• от опилок до поддона — 5-10 см;
• от поддона до продуктов — 5-10 см;
• расстояние от нижнего края копчёностей до крышки.

Если продукты подвешены на крюках, то это расстояние составляет 2-3 см и длина копчёностей, а если на решётке, то толщина кусков и ещё 5-6 см. При нескольких решётках каждая добавляет к общей высоте столько же.

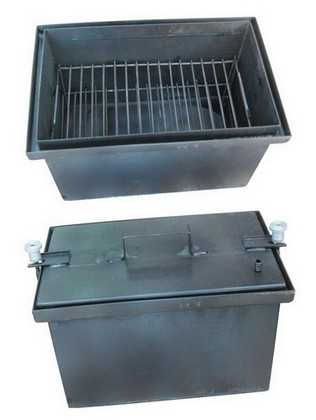

Учитывая все особенности конструкции, аппарат получается размером 50х30х30 см для эксплуатации коптильни на улице и 45х25х25 для нагрева коптильни на газу на кухне. Толщина стенок должна быть не менее 2 мм.

Важно! Увеличение размеров позволит готовить большее количество копчёностей за одну закладку, а уменьшение габаритов ведёт к ухудшению качества готового продукта.

Размеры коптильни

Виды коптилен для горячего копчения

Несмотря на общие принцип действия и схемы коптилен горячего копчения, есть много разновидностей таких аппаратов, разных размеров и изготовленных из различных материалов.

Коптильня на дровах

Во дворе коттеджа или на даче есть место для того, чтобы сделать такую коптильню горячего копчения своими руками, в которой можно жарить шашлыки и одновременно готовить копчёности. В расширении дымохода этой мангал-коптильни оборудуется коптильный шкаф с дверцей и встроенными крючками для решёток.

Установка, работающая на дровах за счёт только естественной тяги, можно сделать самостоятельно из печки-буржуйки. Если она используется только как дымогенератор, то корпус печки изготавливается из куска толстостенной трубы Ø100 мм и длиной 500 мм. Соединяется буржуйка с коптильней коротким отрезком водопроводной трубы 1-1,5″. Если буржуйку соединить с коптильным шкафом более длинной трубой, в которой дым будет остывать, то получится коптильня холодного или полугорячего копчения.

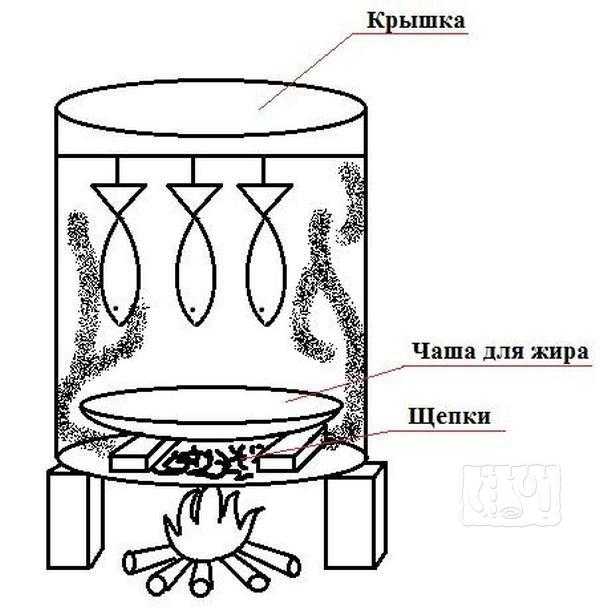

Схема коптильни на дровах

Вертикальная и горизонтальная коптильни

Коптильные установки различаются по расположению продуктов:

• Вертикальные. В них высота больше ширины и устанавливается несколько полок с мясом или копчёности подвешиваются на крюках сверху, под крышкой. Эти установки могут быть любого размера. Температура при горячем копчении выше на нижних полках, что влияет на время приготовления.
• Горизонтальные. В этих аппаратах всего одна решётка для продуктов. Это небольшие установки малой производительности.

Схема вертикальной и горизонтальной коптильни

Стационарная коптильня

Стационарное устройство для копчения отличается от обычного большими габаритами. Оно изготавливается из более толстого металла или кирпича, а вместо костра под коптильной камерой делается печь. Дым из неё может выходить прямо к продуктам или через дымоход, а опилки нагреваются и дымят на дне камеры.

Комплектующие стационарной коптильни

Мини коптильня горячего копчения

Для использования на кухне городской квартиры нужно устройство небольших размеров. Делается такая коптильня из бикса для стерилизации медицинских инструментов. Аналогичное приспособление можно собрать своими руками также из казанка или утятницы:

1. на дно по краям ставятся две плоские банки из под кильки;
2. между ними насыпаются опилки;
3. на банки ставится поддон для жира, сделанный из тонкого железа или одноразовый лоток для запекания;
4. из деревянных прутьев изготавливается решётка такого размера, чтобы она держалась в сужении стенок на высоте 5-10 см над поддоном;
5. на решётку кладутся продукты, утятница накрывается крышкой и ставится на маленький огонь.

Важно! При копчении из-под крышки начинает выходить дым, поэтому необходима вытяжка.

Схема миникоптильни

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Важно! Ведро необходимо эмалированное или из нержавеющей стали. Использование оцинкованного металла в коптильне горячего копчения вредно для здоровья!

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

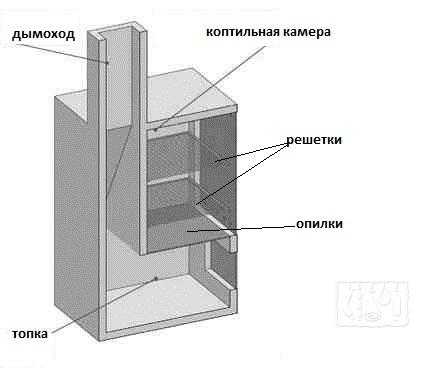

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Совет! В коптильне второй конструкции вместо очага можно установить ТЭН или электроплитку.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Интересно! В аппаратах для промышленности и малого бизнеса опилки подаются шнековым механизмом на нагретый до высокой температуры ТЭН или нихромовую спираль.

Схема электрокоптилки

Бытовая коптильня

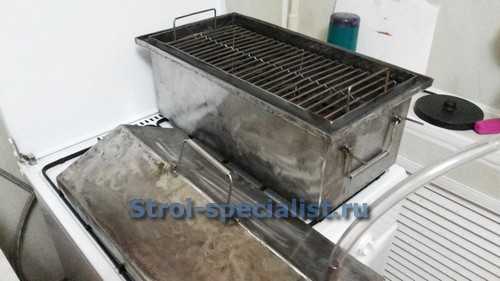

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Важно! При работе нужно следить за уровнем воды в гидрозатворе. Её нужно периодически подливать.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

moekopchenie.ru

чертежи с размерами, как сделать самодельное устройство, схема для изготовления

Копчение как способ сохранения продуктов на длительное время, известен с глубокой древности. Но и сейчас он не потерял своей актуальности, правда, сместившись от основного функционала в сторону разнообразия вкуса.

Сегодня существует много способов копчения, требующих различных трудовых, временных и денежных затрат. Самый простой – горячее копчение.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Коптильня и горячее копчение – основные понятия

Горячее копчение – процесс обработки животных и растительных продуктов горячим дымом с целью придания им тех или иных вкусовых качеств. В отличие от холодного, требует существенно меньше времени на получение готового продукта.

Виды коптилен

Все коптильни делятся на переносные и стационарные. Но принцип действия и основные узлы, одинаковы почти у всех.

Дно ёмкости засыпается щепой, на неё ставится поддон для сбора жира. Выше – решётка или горизонтальные крепления, на которые кладутся или подвешиваются продукты для последующего копчения.

Сверху – герметичная или негерметичная крышка. После закладки щепы и продуктов под коптильней разводится огонь. Иногда вместо огня используется электротэн.

В закрытом пространстве под воздействием тепла получается горячий дым, который пропитывает продукты. Фактически это та же духовка, только с природными «ароматизаторами». Главное отличие горячего типа копчения от холодного – время на подготовку и обработку. В «горячем варианте» оно обычно не превышает 2–3 часов, а в «холодном» — не менее трёх суток (в среднем).

Переносные устройства, как правило, представляют собой металличе

ogon.guru

Коптильня с гидрозатвором — конструктив, чертежи для изготовления своими руками

Многие любят побаловать себя и своих близких копченой рыбкой или мясными деликатесами собственного изготовления. Использование коптильни на даче или на рыбалке не доставит неудобств. Но что делать, если возможности выехать на природу нет, а копченых деликатесов очень хочется? Выход есть – коптильня с гидрозатвором.

Устройство коптильни

Видео о строении

коптильни с гидрозатвором

Данный вид коптильни имеет некоторые общие части с остальными видами подобных агрегатов, но и имеет ряд существенных отличий. Основа приспособления – корпус, изготавливаемый из стальных листов толщиной не менее 0,8 мм, лучше 1,5 или 2 мм. В местах стыка стенки и дно соединяются сплошным герметичным сварным швом.

Второй обязательный элемент конструкции – крышка, оснащенная одной или парой ручек, что облегчает ее установку и подъем. В центре или с одного из краев данного узла расположен трубчатый отводок для дымоудаления. Уменьшить потери газов и обеспечить чистоту воздуха в квартире поможет наличие винтовых прижимов, устанавливаемых на боках корпуса.

На дно коптильни обязательно устанавливаются поддоны, изготовленные в одиночном или парном исполнении. Их основное назначение – сбор жира и предотвращение попадания его на днище, что приводит к появлению открытого огня.

Укладку продуктов при копчении осуществляют на устанавливаемые в корпус одинарные или двойные решетки, изготовленные из металлических прутков или трубок небольшого диаметра. Для удобства извлечения готовых деликатесов решетки оснащаются рукоятками.

Основной элемент, отличающий данный вид коптилен от остальных – гидрозатвор. Он представляет собой небольшую, примерно 20х20 мм в сечении, кольцеобразную емкость, расположенную вдоль верхней кромки корпуса.

Изготовлен он должен быть герметично качественным сварным швом из уголка 20х20 или отдельных пластин шириной 20 мм.

Принцип работы коптильни с гидрозатвором

В основу работы коптильни заложено воздействие на продукты плотного горячего дыма, выделяющегося щепой или мелкими веточками деревьев лиственных пород. Дым придает рыбе или мясу неповторимый аромат и вкус. При этом газы, образующиеся при тлении древесины не должны создавать избыточного давления внутри коптильни, в противном случае возможны неприятные последствия в виде разрыва корпуса приспособления.

Принцип работы гидрозатвора заключается в предотвращении выхода дыма в просвет между крышкой и верхней кромкой корпуса благодаря наличию достаточного слоя воды.

Газы выводятся через выходной трубчатый патрубок и шланг, один конец которого крепится на дымоотвод, а второй выводится в форточку кухонного окна. Главная задача при работе коптильни с гидрозатвором – не забывать наполнять его водой и следить за тем, чтобы она не выкипела.

Как сделать коптильню своими руками

При наличии необходимого материала, инструментов для резки и сварки металла не сложно коптильню с гидрозатвором изготовить самостоятельно. Наша фотоинструкция вам в помощь.

Прежде всего, подберите несколько листов стали толщиной 0,8 – 1 мм. Лучше подобрать коррозионностойкую нержавейку, но вполне сгодится и черная. Пользуясь предложенными размерами, выполните разметку заготовок корпуса и крышки. Размеры указаны с учетом толщины металла в одни миллиметр.

Из того же материала разметьте детали гидрозатвора, решетки и поддона. Как видно из чертежа, размер гидрозатвора предполагается сделать 25 мм в сечении.

Для раскроя стальных листов на отдельные части лучше воспользоваться болгаркой. Можно, конечно, и зубилом вырубить, но в этом случае времени на изготовление потребуется раз в 10 больше. Да и края полученных деталей потребуют значительной дополнительной механической обработки.

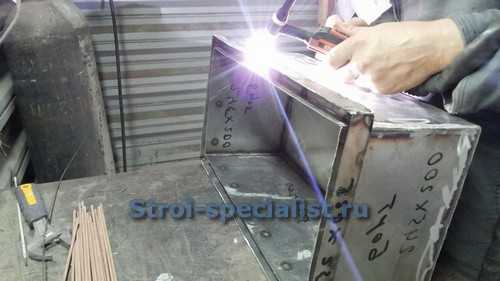

Подготовленные и тщательно обработанные по кромкам детали свариваем в отдельные элементы сборной конструкции. Начинаем с корпуса коптильни.

При работе тщательно контролируем прямоугольность стыков боковых стенок между собой и с дном.

Видео о самостоятельном

изговлении коптильни

Швы должны быть сплошными и полностью герметичными. Излишки металла на углах можно снять той же болгаркой. Если не удалось подобрать уголок необходимого размера, сварите его из отдельных полос, сначала прихватив в нескольких местах, а затем аккуратно проварив по всей длине. Следите за тем, чтобы профиль не повело по длине. Пользуйтесь прямоугольной оправкой достаточной длины. Подготовленные уголки привариваем по всей длине корпуса так, чтобы гидрозатвор располагался ниже уровня верхней кромки корпуса примерно на 0.5 — 1 см.

Тщательно проверяем герметичность швов самого уголка, а так же стыка уголка с корпусом. В готовый гидрозатвор можно залить необходимое количество воды и испытать его.

Следующий элемент – крышка коптильни. Как следует из чертежа, она имеет двускатную форму. Это обеспечит лучший отвод дыма, который, поднимаясь вверх, будет собираться у дымоотвода и удаляться в атмосферу.

Не забудьте вварить ближе к коньку трубчатый отводок для крепления дымоотводящего шланга. Для этого просверлите отверстие по диаметру найденной трубки, установите ее, углубив на 3-5 мм, и обварите по кругу.

Поддон так же собираем из нескольких частей. На дне снизу ввариваем 4 ножки высотой 3 см. Внутри поддона устанавливаем и закрепляем сварным швом пару П-образных рукояток, что облегчит удаление емкости для ее очистки.

Последние обязательные части коптильни – решетки. При обработке небольшого объема продуктов подойдет «одноэтажный» вариант. Ее удобно сварить из трех продольных полос и двух поперечных, а так же нескольких десятков равновеликих отрезков стальных трубочек (можно взять отчищенные электроды) или стержней диаметром 5-7 мм.

В том случае, когда вы хотите порадовать вкусными деликатесами своих близких и знакомых, лучше воспользоваться двухъярусной решеткой. Конечно, материала на ее изготовление потребуется в 2 раза больше, но и расход щепы и газа на обработку продуктов снизится.

Самое интересное — тонкие хитрости  копчения рыбы или мяса

Изготовив коптильню необходимо ее опробовать. Новую конструкцию тщательно протираем сухой чистой ветошью и устанавливаем на огонь минут на 10 для обжига. Далее определяемся с желаемым продуктом. Чаще всего копчению подвергают рыбу, практически любые ее виды, курицу (целиком или отдельные части), а так же сало с прожилками мяса (грудинка).

Видео о копчении

куринных ножек

Выбранный продукт следует определенным образом подготовить. Рыбу и курицу тщательно моют, потрошат. Удаление головы у рыбы – дело вкуса. Кто-то предпочитает созерцать только тушки, кого-то умиляет естественный вид золотой копченой рыбки.

Следующий этап – подготовка рассола. Для этого в прохладную воду, желательно родниковую, объемом 2,5 литра всыпаем стакан соли и столовую ложку сахарного песка, с десяток горошин черного перца или 1\2 ч.л. молотого, пяток листиков лаврушки или 1\2 ч.л. порошка из молотых листьев. Рассол тщательно перемешиваем. Можно использовать как свежий, так и предварительно прокипяченный и охлажденный до комнатной температуры. В него аккуратно укладываем продукты и оставляем на 3-6 часов. Речную рыбу можно засаливать и сухим посолом с использованием указанных выше компонентов. Не рекомендуется одновременно засаливать рыбу и мясные продукты, а так же птицу.

Подсоленные продукты извлекаем из рассола и тщательно просушиваем. Для этого протрите их кухонными бумажными или тканевыми полотенцами. При копчении переувлажненных продуктов они получатся вареными. Приступаем к подготовке коптильни.

На дно уложите 4-5 горстей сухих ольховых опилок для копчения или щепы. Вполне подойдет и тонкая стружка. Для придания золотистого оттенка курице добавьте к ольхе чайную ложечку сахарного песка. При копчении на газовой плите старайтесь укладывать топливо напротив горелок. После этого устанавливаем поддон, над ним решетки с разложенными продуктами.

Во избежание смешения вкусов не рекомендуем одновременно коптить рыбу, птицу и мясо (сало). Старайтесь, чтобы обрабатываемые продукты не касались корпуса коптильни.

Далее закрываем коптильню крышкой. Не забудьте предварительно надеть на газоотводный патрубок шланг достаточной длины. При наличии вытяжки его можно закрепить и на ней, например, с помощью небольшого магнита. Последнее, что необходимо сделать – аккуратно залить в гидрозатвор достаточное количество воды. Теперь зажигаем газ на максимум и ждем появления дыма из шланга. После этого убавляем мощность горелок наполовину и ждем от 15 минут до получаса, в зависимости от толщины продуктов и их количества. Мясо требует большего времени приготовления, рыба – меньшего.

После необходимой продолжительности копчения не торопитесь открывать крышку, дайте содержимому полежать еще минут 25, а коптильне остыть. После этого аккуратно открываем крышку и наслаждаемся прекраснейшим вкусом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Коптильня холодного копчения своими руками чертежи и инструкция с пошаговыми фото

Содержание статьи:

Процесс холодного копчения отличается тем, что на продукты воздействует холодный дым, температура которого не бывает больше двадцати пяти градусов. Поэтому все чертежи коптильни холодного копчения учитывают расположение топки в некотором отдалении. Пока дым идет по трубе и поднимается в коптильной камере, он охлаждается и освобождается от копоти и вредных примесей.

Коптильня холодного копчения из кирпича своими руками. Пошаговая инструкция

Прежде чем приступать непосредственно к строительству, необходимо сделать чертеж коптильни холодного копчения и разметить расположение всех составных ее элементов на участке. Топочная камера должна отстоять от коптильни не меньше, чем на два с половиной метра. Место лучше выбрать с уклоном, чтобы сама коптильная камера располагалась на возвышении, а топка – под уклоном.

Коптильня холодного копчения. Принцип действия

Наиболее основательной и надежной конструкцией является коптильня холодного копчения из кирпича. Чтобы ее правильно возвести, необходимо учесть несколько моментов. В пошаговой инструкции по строительству коптильни холодного копчения рассмотрены все детали процесса.

• Этап первый – закладка фундамента

На месте, где будет располагаться коптильная камера, выбирается грунт. Глубина ямы должна быть шестьдесят сантиметров. В нее устанавливают опалубку, возвышающуюся над краями на двадцать пять сантиметров. Пространство армируется, в центр ставится десятилитровое ведро, чтобы получилось углубление после заливки бетонного раствора. В этом месте дым будет выходить из трубы. Перед заливкой надо уложить и трубу, которая станет подводить дым. Когда все необходимые элементы будут размещены, пространство фундамента заполняется бетонным раствором.

Пошаговая инструкция по строительству коптильни холодного копчения. Фото

• Этап второй – возведение стен

Для стен такой коптильни используется строительный кирпич или бетонные блоки. Конкретная конструкция коптильни холодного копчения зависит от личных пожеланий владельца. Она может быть совсем маленькой для минимального количества продуктов или же просторной. В ней можно обустроить окно, но оно должно быть небольшим. Поскольку солнечные лучи вредны коптящимся продуктам, оно должно выходить на северную сторону или же располагаться так, чтобы свет не попадал на зону размещения копченостей.

Коптильня холодного копчения своими руками. Фото

• Этап третий – обустройство крыши

Наиболее экономичным, легким в обустройстве и удобным вариантом является мягкая кровля. Для ее создания из бруса небольшого сечения сооружают стропильную систему. На стропила укладывают листовой материал, например, влагостойкую фанеру или плиты ОСБ. На ровную основу монтируются уже элементы гибкой черепицы.

• Этап четвертый – обустройство топки

Топку можно сложить из кирпича или использовать в таком качестве металлическую печку. Если применяется кирпич, то надо взять огнеупорный шамотный. Также нужна огнеупорная труба, которая будет отводить дым от топки к камере копчения. Диаметр трубы должен быть достаточно большим, чтобы дым шел медленно, остывал и освобождался от частичек копоти.

• Этап пятый – внутреннее обустройство

Внутри коптильня устроена очень просто. Над отверстием для выхода дыма устанавливаются решетки и подвешиваются крюки.

После этого коптильней холодного копчения из кирпича можно пользоваться.

Коптильня холодного копчения своими руками. Фото

Упрощает установку коптильни холодного копчения рельеф участка с уклонами и террасами. Наличие террасы позволяет не углублять топку в землю. Ее можно просто расположить на нижнем ярусе, а на верхнем установить коптильную камеру. В результате сокращается количество работ, коптильня возводится быстрее, с меньшими затратами труда и времени.

Пошаговая инструкция по строительству коптильни холодного копчения. Видео

Коптильня холодного копчения из дерева своими руками. Пошаговые фото

Чтобы сделать коптильню холодного копчения своими руками, совсем не обязательно использовать кирпич. Отлично для данной цели подходит и дерево. Поможет в строительстве пошаговая инструкция по строительству коптильни холодного копчения из натуральной древесины.

1. На участке выкапывают траншею для трубы, коптильной и топочной камеры. Глубина траншеи должна быть от полутора до двух штыков лопаты. Часть, предназначенная для трубы, располагается несколько выше, чем яма для коптильни.

Коптильня холодного копчения своими руками. Фото

2. Яму для коптильной камеры выкапывают на два или три штыка лопаты глубиной. При попадании в нее дым слегка задерживается. В это время из него выпадают крупные частички сажи, т.е. дым очищается. После этого он поднимается в коптильную камеру.

















3. Яму для топки заливают цементом, чтобы получился надежный пол. Такое ровное основание необходимо, чтобы сложенная из кирпича топочная камера не стала впоследствии разрушаться при естественных подвижках почвы.

4. В траншею для дымохода укладывают трубу. Ее диаметр должен быть достаточным, чтобы дым свободно проходил до коптильной камеры, охлаждаясь по пути.

5. Выкладывают топочную камеру. Для этого берут огнеупорный кирпич, из которого складывают стенки топки и ее верхнюю часть.

6. Закрепляют на топку дверцу из чугуна, которая надежно закрывается. Это заставит дым идти более длинным путем, через дымоходную трубу и будет препятствовать его потере.

Пошаговая инструкция по строительству коптильни холодного копчения. Фото

7. Для коптильни холодного копчения из дерева обустраивают основание. Для этого строительным кирпичом выкладывают стенки углубления под нее и их выводят на некоторую высоту над землей. На такое кирпичное основание потом и будет установлена непосредственно деревянная часть конструкции.

8. Траншею с дымоходной трубой засыпают землей и тщательно утрамбовывают. Земля нужна для лучшего охлаждения трубы и дыма. Влажная земля лучше проводит тепло, чем воздух.

9. Создают деревянную коптильную камеру:

• Чтобы сделать коптильню холодного копчения из дерева, используют деревянные бруски. Желательно взять материал из твердых пород древесины. Из брусков собирают основание будущей камеры.

Коптильня холодного копчения своими руками. Фото

• На основание набиваются ровные дощечки. Они должны максимально плотно прилегать друг к другу, чтобы через щели не выходил дым.

• Крышу делают одно или двускатной. На переднюю часть закрепляют дверь так, чтобы она прилегала плотно и легко открывалась. Избежать самопроизвольного открывания поможет задвижка.

• В крыше оставляют отверстие для трубы и ее туда устанавливают. Труба должна быть небольшого диаметра, чтобы дым не выходил слишком быстро.

• Проверить правильность работы всех частей поможет первая растопка.

Коптильня  из бочки

Если все предыдущие варианты кажутся сложными и дорогими, то стоит обратить внимание на коптильню холодного копчения из бочки. Основой тапкой конструкции послужит бочка из дерева или другого материала. Исключением является только пластмасса. У емкости снимают днище, чтобы дым мог проходить насквозь.

Чтобы сделать коптильню холодного копчения своими руками, в земле надо выкопать две ямы под топку и коптильную камеру, а также соединяющую их траншею. Топка должна быть около пятидесяти сантиметров диаметре, а глубиной около сорока сантиметров. Дно закрывают листом железа. Стенки можно укрепить кирпичом, но и без него топка будет функционировать.

Яму под коптильную камеру из бочки выкапывают на расстоянии около трех метров. По диаметру она должна быть немного меньше диаметра основания бочки, а глубиной примерно в сорок сантиметров.

Ямы соединяют траншеей, которая будет использоваться для проведения дыма. Глубина траншеи должна составлять около тридцати сантиметров. Готовую траншею закрывают металлическими листами, засыпают землей и утрамбовывают. Использовать трубу не обязательно, но стенки траншеи лучше утрамбовать, чтобы они не осыпались со временем.

На дно бочки закрепляют металлическую решетку. На нее будет выкладываться материал для фильтрации дыма, например, солома или мешковина. Фильтрующие материалы увлажняют, чтобы они лучше очищали дым от крупных частичек продуктов сгорания. Такой слой делает дым более легким, тонким, не содержащим сажи. Кроме того, решетка не позволит продуктам провалиться в глубину ямы.

В верхней части бочки устанавливают прутья, на которые будут крепиться крюки для мяса. Можно установить и решетку для размещения продуктов.

Получившуюся коптильню холодного копчения из бочки накрывают мешковиной, деревянным щитом или аналогичным материалом. Коптильня готова и ее можно использовать по назначению.

Чтобы дым не терялся, не выходил снизу из-под бочки, подножие ее засыпают землей. Этот грунт вокруг основания тщательно утрамбовывают.

Коптильня холодного копчения из старого холодильника

Практически в каждом хозяйстве можно найти старый холодильник, который давно сломался. Чтобы не множить количество мусора, его, а точнее корпус, можно использовать для изготовления коптильни.

Соорудить коптильню холодного копчения из старого холодильника совсем не сложно. Для этого потребуется взять корпус холодильника (внутренности демонтируются), трубу длиной около четырех метров, жаропрочные кирпичи для обустройства топки и железная крышка для нее же.

Топку обустраивают ниже уровня коптильной камеры. Лучше использовать участок, имеющий склон для удобного размещения. Для топки выкапывают яму, которую выкладывают жаропрочным кирпичом. Если в хозяйстве имеется металлическая емкость достаточного объема, то можно вкопать ее. Сверху она закрывается металлической крышкой, чтобы дым шел в дымоотводную трубу.

Следующим элементом коптильни холодного копчения из старого холодильника является труба для отвода дыма. Она должна быть довольно большой длины, чтобы дым, проходя по ней, успевал остывать. Кроме того, трубу рекомендуется закапывать под землю. Окруженная сырой землей она будет лучше остывать и остужать дым до нужной температуры.

Вход трубы в корпус холодильника можно выполнить двумя способами. В первом случае привязка делается к уже существующим отверстиям, которые служили для размещения основных рабочих частей холодильника. При этом вход может быть как вверху, так и внизу. Конкретный вариант зависит от модели холодильника.

Второй способ – врезка трубы в нижнюю часть корпуса. Это требует дополнительной работы, но зато обеспечивает наиболее оптимальное поступление дыма. Он будет проходить снизу вверх и обеспечит наилучший результат, поскольку через продукт пройдет больше дыма.

Внутри корпус холодильника оснащают всеми необходимыми приспособлениями для размещения продуктов. Используются решетчатые полки или крючки, чтобы мясо или рыбу можно было подвешивать.

В завершении самодельную коптильню следует оснастить дымоходом для оттока дыма. Но он потребуется только в том случае, если уплотнитель на дверце еще достаточно эффективный и не создает щелей. В большинстве же случаев уплотнитель на старом холодильнике оставляет небольшие щели, через которые и выполняется отток дыма.

Такой вариант утилизации старого холодильника можно считать наиболее оптимальным, т.к. он еще послужит с пользой.

Домашняя коптильня холодного копчения «Дым Дымыч»

Если рассматривая чертежи коптильни холодного копчения, понимаешь, что они не подходят для небольшого приусадебного участка, то стоит обратить свое внимание на домашнюю коптильню Дым Дымыч.

Такая бытовая коптильня изготавливается из холоднокатаного стального листа, толщина которого составляет восемь десятых миллиметров. Емкость для копчения имеет объем тридцать два литра. В комплекте имеются дымогенератор и компрессор. Дым поступает в коптильную камеру через гибкий шланг.

В дымогенератор коптильни закладывается деревянная щепа. Там выделяется дым, который отправляется в коптильную емкость. Регулируется подача дыма при помощи электрического компрессора. Через шланг, длина которого составляет семьдесят четыре сантиметра, дым проходит к заложенным продуктам. Сроки копчения зависят от нескольких факторов. Во-первых, они зависят от веса и объема продуктов, а во-вторых, от активности обработки дымом. Результатом являются сроки, составляющие от пяти часов до пятнадцати.

Такая коптильня имеет сразу несколько преимуществ. Она компактна и в нерабочем состоянии может храниться в любом месте. Использовать устройство можно не только в условиях загородного участка, но и в городе, например, на балконе или неподалеку от дома. Коптильня Дым Дымыч продается в уже полностью готовом для использования виде. Ее не требуется предварительно монтировать или изготавливать собственными силами.

При помощи коптильни легко и относительно быстро изготавливаются вкуснейшие копченые продукты. Длительная обработка холодным дымом создает среду неблагоприятную для бактерий. В результате продукт не только получает неповторимый вкус, но и значительно дольше хранится.

Из представленного разнообразия устройств для холодного копчения каждый может выбрать оптимальный для себя вариант. Если нет желания самостоятельно сооружать коптильню, а объемы приготовления небольшие, то подойдет последний вариант. Если же хочется сделать особенную, собственную коптильню или сэкономить, то можно подобрать любой из вариантов, изготавливаемый своими руками.

Также стоит упомянуть, что продукты перед копчением необходимо подготовить. Их предварительно засаливают по определенной схеме. Если этого не сделать, то настоящие копчености из них не получатся.

openfile.ru

Коптильня горячего копчения своими руками чертежи

Коптильня горячего копчения своими руками, чертежи и подробное описание.

Представленное изделие изготавливается из нержавеющей стали AISI 316 или AISI 304 следующего ассортимента:

• швеллер равнополочный 20х20х2 (мм)

• квадрат 10х10 (мм)

• круг Ø5 (мм)

• лист толщиной 2…3 (мм)


Изделие состоит из следующих элементов:

1. Корпус.

2. Крышка.

3. Поддон для сбора жира.

4. Решетка первого уровня.

5. Решетка второго уровня.

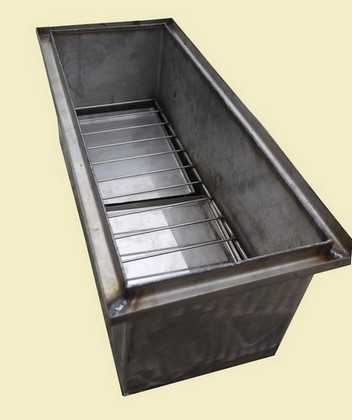

КОРПУС состоит из короба (1) – листовой металл; гидрозатвора (2) – равнополочный швеллер; угол дна (3) – равнополочный швеллер, распиленный на две одинаковых части; дно (4) – листовой металл; ручка (5) – квадрат.

КРЫШКА состоит из окантовки (1) – одна часть распиленного равнополочного швеллера; крышка (2) – листовой металл; ручка (3) – квадрат; патрубок для установки арматуры, регулирующей выход дыма (4).

Чертеж корпуса и крышки в сборе.

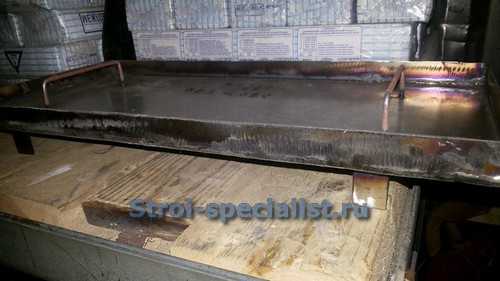

ПОДДОН для сбора жира изготавливается из окантовки (1) – одна часть распиленного равнополочного швеллера; дно (2) – листовой металл; ножки (3) – квадрат; ручки (4) – квадрат.

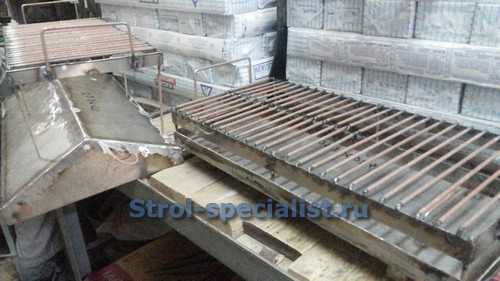

РЕШЕТКА первого уровня состоит из каркаса (1) – квадрат; прутики (2) – круг.

РЕШЕТКА второго уровня состоит из каркаса (1) – квадрат; прутики (2) – круг.

Чертеж поддона и решеток в сборе.

Все детали свариваются сплошным швом в местах стыка.

Порядок подготовки к работе коптильни горячего копчения:

1. На дно корпуса засыпаем необходимое количество щепы для копчения.

2. На дне в корпусе устанавливаем поддон для сбора жира.

3. На поддон устанавливаем решетку первого уровня.

4. На решетку первого уровня кладем продукты для копчения.

5. На поддон устанавливаем решетку второго уровня.

6. На решетку второго уровня кладем продукты для копчения.

7. Корпус закрываем крышкой.

8. Желоб (гидрозатвор) наполняем водой.

9. Коптильню ставим на огонь.

10. Через отверстие регулируем выход дыма.


Вот так выглядит коптильня горячего копчения, своими руками собранная по предложенным чертежам.

Заказать чертеж

Поделитесь с друзьями!

chertegnik.ru
