Как сделать коптильню из бочки 200 литров своими руками

Самый дешёвый и быстро выполнимый вариант барбекю – самодельная коптильня из бочки. Потратив немного времени, вы сможете сделать гриль-барбекю из бочки 200 литров. Гриль-барбекю подразумевает: копчение и обжарка на решётки мяса, птицы, рыбы, сосисок, овощей. Даже у вас будет возможность делать шашлык! Мы подготовили для вас подробную инструкция как сделать коптильню из бочки.

Прежде чем приступить хочу напомнить вам о технике безопасности. При работе с металлом: всегда одевайте перчатки, обрезы метала имеют заусенцы острые как бритвы. При резке метала углошлифовальной машиной (болгаркой) обязательно надевайте очки, иначе раскалённая окалина может лишить вас зрения.

Шаг 1: Подготовка к изготовлению коптильни

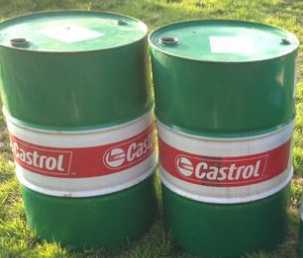

1. Бочка 200 литров – лучший вариант из-под авто масла известного производителя. Преимущество данной бочки: большая толщина стенок, бочка с маслом не гниёт. О том, как отмыть читайте ниже.
2. Сварка, маска, защитные перчатки. Сварочный аппарат «кемпи» (сварочный аппарат, производящий сварку специальной проволкой в среде защищённой газом). Возможно использование инверторного сварочного аппарата, но требует значительных навыков в сварке тонких металлов.
3. Маленькая болгарка
4. Диски на болгарку – шлифовальный и отрезной
5. Молоток
6. Ножовка по металлу
7. Сварочный уголок
8. Рулетка
9. Дрель
10. Биметаллическая коронка для сверления отверстий
11. Высокотемпературная жаростойкая краска
12. Шарниры
13. Термометр
14. Стальной прут 8-10 мм
15. Стальные полосы
16. Квадратная труба
17. Двусторонние заклёпки

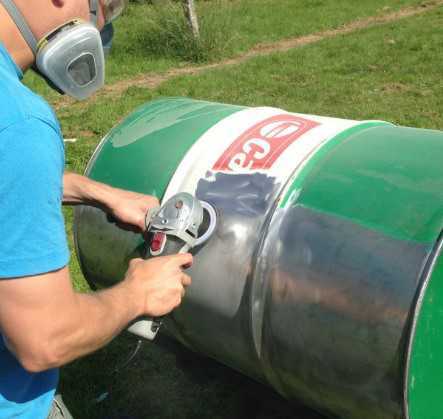

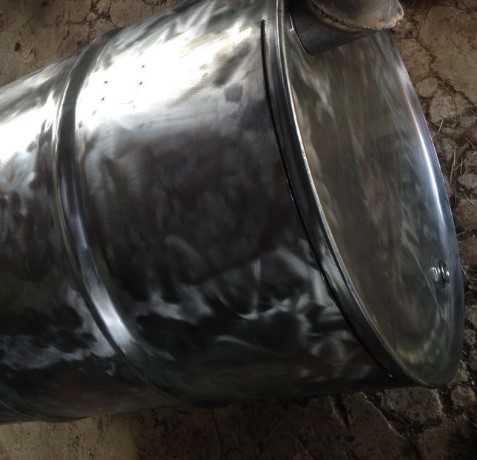

Шаг 2. Очистка бочки от краски

Перед тем как приступать к любым работам с бочкой, следует убедится, что внутри ничего нет горючего. Рекомендуется промыть бочку водой. Смонтируйте на болгарку шлифовальный диск и зашлифуйте бочку от краски.

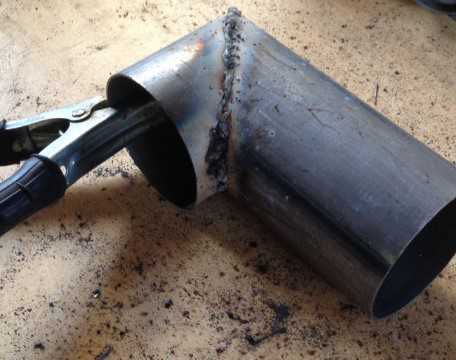

Шаг 3. Сварка дымохода

Дымоходную трубу надо рассчитать так чтобы её верхний конец был выше верхней точки бочки, для тяги. Для дымохода используем тонкостенную трубу диаметром 50 мм. Торцы для угла соединения обрезаем под 45 градусов и свариваем вместе.

Шаг 4. Приваривание трубу дымохода

Находим и отмечаем (ровно по вертикали крышке бочки) оптимальное место дымохода на бочке, так чтобы верхняя точка дымохода была на 5 см выше бочки, затем делаем отверстие биметаллической коронкой на 50 мм. После этого привариваем трубу.

Шаг 5. Разметка и вырезание крышки

Чертим вдоль бочки ровную линию немного ниже трубы дымохода, вторую параллельную чуть выше середины бочки с торца, соединяем линей с краю на расстоянии около 3 см от торца бочки, с обеих сторон. Вырезать дверцу надо аккуратно, тонким диском 2,5 мм. Сперва режете торцы, потом верх и в конце низ.

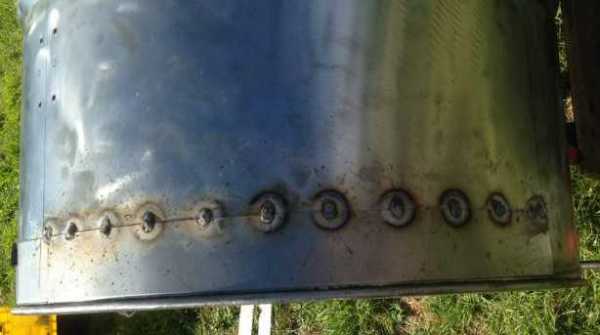

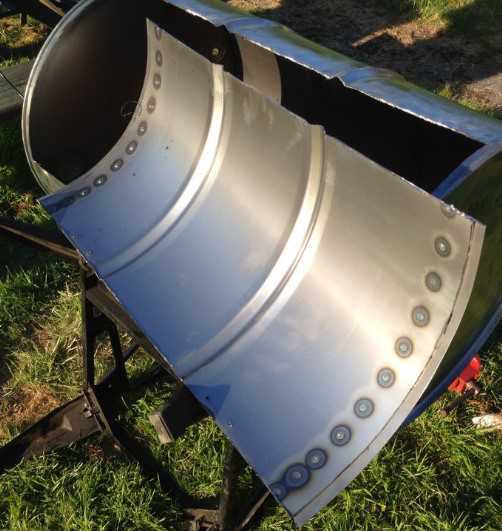

Шаг 6. Привариваем боковые полосы к крышке

Полосу метала 0,7-1 мм надо сначала аккуратно согнуть по форме бочки. Чем качественнее будет подгонка, тем меньше будет выходить дыма. Боковые полосы придадут жёсткости дверце коптильни. Привариваем точечно через 5 см, чтобы боковые полосы плотно ложились на бочку.

Шаг 7. Отмываем бочку от масла

Лучше всего машинное масло отмывает жидкость для мытья посуды Фейри. Моем минимум два раза хорошо прополаскивая горячей водой.

Шаг 8. Свариваем ножки коптильни

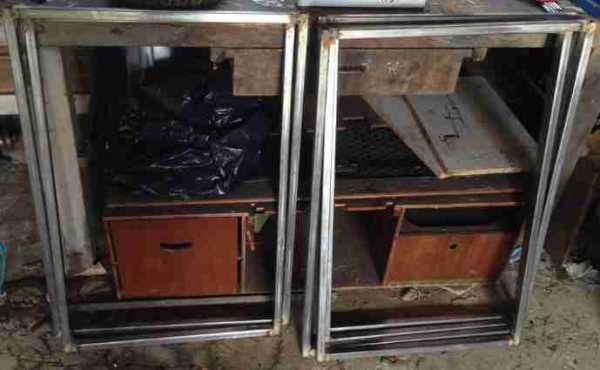

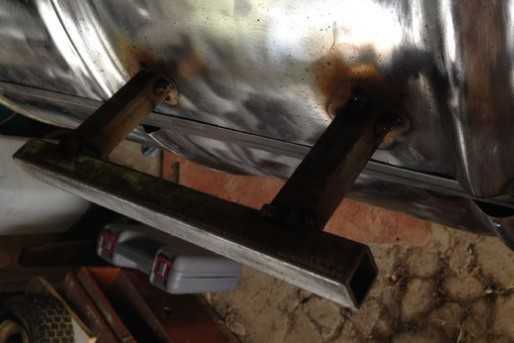

Ножки будут складными, размер зависит от вашей бочки. Система похожа на ножницы, состоит из двух прямоугольников, один из которых меньше второго. Немного выше середины вложенные прямоугольники соединены болтами с двух сторон.

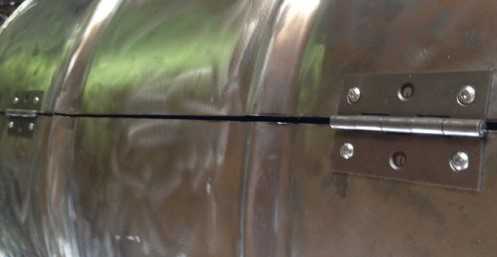

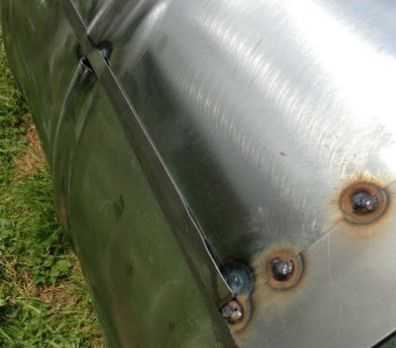

Шаг 9. Крепление шарниров

Подгонка двери самый ответственный этап, проверяйте все по нескольку раз. Приложите дверцу к бочке, чтобы она плотно села на место, проем где будут петли должен быть минимальный 2-3 мм. Поэтому насколько возможно сдвиньте дверь вверх и попробуйте открыть дверцу. Убедитесь, что ничего не цепляется и не мешает. Только потом сделайте отметки для шарниров.

Шаг 10. Привариваем нижнюю полосу на дверь

Убедившись, что дверь работает правильно можно приварить нижнюю полосу. Можно сделать так как на фото, но лучше согнуть по форме и подогнать под ребра жёсткости бочки. Приваривать, чтобы не повело в основании рёбер жёсткости бочки.

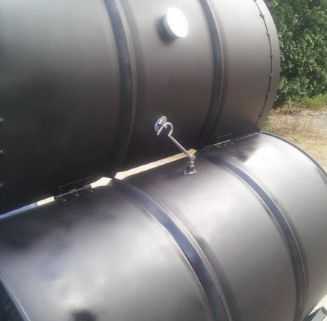

Шаг 11. Ручка крышки

Ручку крышки можно сварить из метала и приварить её в центре дверцы, как на фото, но оптимальным вариантом будет деревянная ручка как здесь.

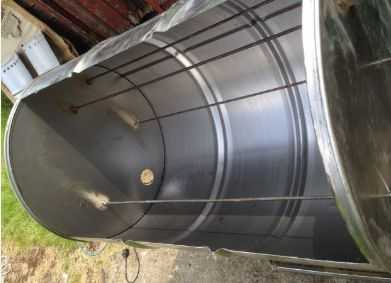

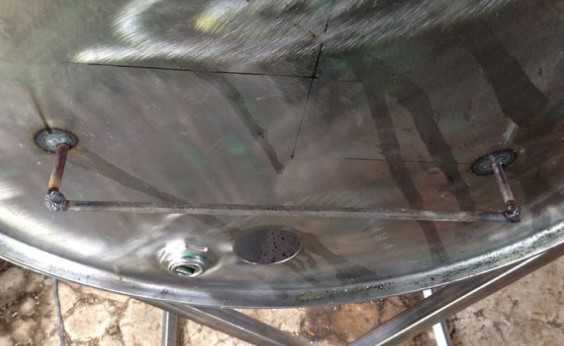

Шаг 12. Направляющие для решётки и гриля

Направляющие нужны чтобы удерживать решётку, мы дополнительно добавим ещё направляющие, для того, чтобы можно было подвешивать мясо на крюках. Это увеличит КПД коптильни. В свою очередь направляющие выполняют несколько функций в нашей печке. Они усиливают конструкцию, дополнительно нижние направляющие мы соединим чтобы они выполняли функцию ручек. Для направляющих надо использовать катанку 8 мм, или прут 1 см.

Высверлите отверстия 50 мм снизу с двух сторон и сделайте заслонки регулирования.

Шаг 13. Решётка барбекю

Для решётки потребуется сетка из нержавеющей стали. Нержавейка не деформируется при высокой температуре, к ней не прилипает мясо. Если сделать из чёрного металла, тогда надо будет усилить от деформации.

Шаг 14. Заключительный этап

Теперь нам остаётся смонтировать важный элемент – термометр, покрасить для эстетического вида. Должно получится примерно вот так.

Небольшое дополнение облегчит приготовление гриля.

obarbeku.ru

из бочки, их холодильника, из кирпича

Коптильня – это, по сути, обыкновенный дымоход, в котором развешивают колбасу, рыбу, мясо и другие продукты, а выход дыма специально перекрывают.

Естественные ароматические вещества древесины определенных пород, медленно истлевающей на малом огне, наделяют копчености характерным вкусом и золотисто-коричневым цветом.

Отличия методов горячего и холодного лишь в температуре дыма и продолжительности процесса приготовления продуктов.

Коптилка холодного копчения

Собственная коптильня на даче имеет массу преимуществ

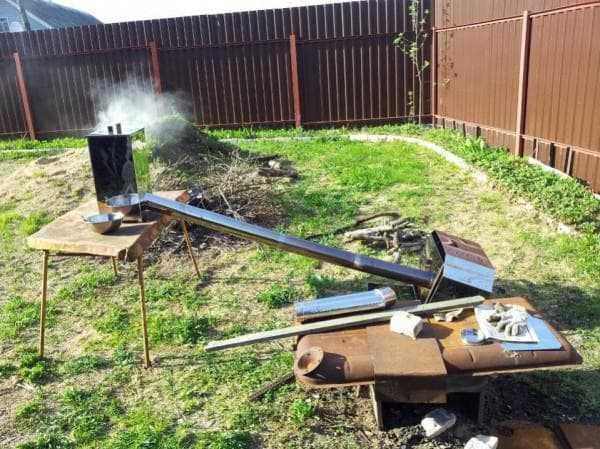

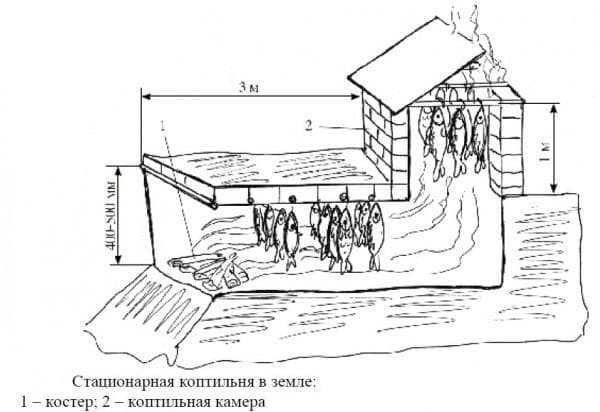

При «холодной» технологии коптильня устраивается вдали от очага, и соединяется с ним длинным дымоходом. На пути в коптильню дым охлаждается, поэтому приготовление требует до нескольких дней. Но в результате мясо и рыба получаются нежнее. Их вкусовые качества ценятся выше.

Длительное время приготовления называют главным недостатком способа холодного копчения.

Днем и ночью требуется поддерживать огонь и постоянно контролировать температуру в очаге.

Закоптить мясо «по-горячему» можно и над элементарным костром. А вот «холодная» технология требует специальных сооружений.

К недостаткам холодного копчения часто относят и многочасовую задымленность участка.

Однако дым имеет свои полезные свойства — многие садово-огородные вредители его не выносят и в задымленном воздухе быстро погибают. Вокруг коптильни гарантированно исчезнут тля и медяницы.

Большинству садовых растений и огородных культур дым из коптильни не повредит. Не воспринимают задымления лишь некоторые виды цветов (гелиотроп), лианы и декоративные кустарники семейства геснериевых (лат. Gesneriaceae), не любят дыма папоротники. Молодые саженцы плодовых деревьев также не следует подвергать испытаниям дымовой завесы.

Бывают медицинские противопоказания и у окружающих.

Коптилку нельзя использовать, если на даче находятся маленькие дети, люди с аллергией на дым, астмой, болезнями легких, серьезными нарушениями сердечно-сосудистой системы. Дым часто вызывает головные боли у пожилых людей.

Вторая жизнь бочки

Один из наиболее простых способов сделать коптильню – использовать старую бочку

На скорую руку соорудить «холодную» коптильню можно из металлической (желательно новой) бочки с удаленным днищем или даже метрового куска широкой жестяной трубы квадратного сечения. Такие трубы используются в вентиляционных системах высотных зданий и торговых центров в качестве воздуховодов, обрезков на строительстве найдется немало. А вот как сделать мангал барбекю из газового баллона, можно узнать прочитав данную статью.

Как выглядит беседки с барбекю из кирпича, указано в статье.

Как сделать беседку с барбекю своими руками, можно увидеть на фото в данной статье.

Как пристроить беседку к дому, указана на фото здесь: https://2gazon.ru/postroiki/pristrojki/besedka-k-domu.html

Второй вариант гарантирует чистоту главного элемента коптильни, но тонкая жесть плохо удержит тепло. Да и конструкция будет неустойчивой.

Железные бочки б/у – тоже не подарок. Они служат тарой для перевозки нефтепродуктов и токсичных веществ. Очистить загрязненную внутреннюю поверхность до металла — дело нелегкое. Нет никакой гарантии, что ядовитая «химия» не попадет в желудок едоков вместе с аппетитными копченостями, и трапеза не приведет гостей на больничную койку.

Нажмите чтобы увеличить

Другое дело – деревянная бочка. Она и тепло внутри сохранит, и ничем продукты не отравит. Да еще добавит чуть заметный дубовый оттенок во вкусовую палитру копчужек — как в хорошем коньяке.

Удалять днище деревянной бочки нежелательно, ведь оно придает собранной из узких клёпок конструкции необходимую жесткость.

Бочка без днища может вмиг рассыпаться от неосторожного движения, или даже без вашего участия, сама по себе — от перепада температуры и влажности.

Совмещаем жесткость и свободную циркуляцию дыма просто — в днище сверлим ручным коловоротом широкие отверстия.

Как сделать коптильню:

Шаг за шагом

1. Днищем вниз устанавливаем бочку на несколько кирпичей. В пяти-шести метрах выкапываем прямоугольное углубление на два штыка лопаты — здесь будет очаг.
2. Из-под днища бочки протягиваем наклонную в сторону очага траншейку. Укладываем в нее жестяные водосточные трубы. В этом дымоходе уклон создаст необходимую тягу.

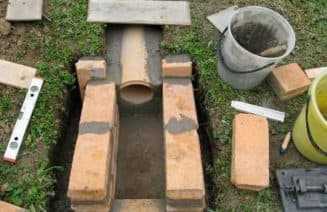

3. Стенки очага укрепляем кирпичами. Верхний ряд немного поднимаем над уровнем земли, он послужит основанием для крышки из жестяного листа.
4. Ни в коем случае не прикрывайте горящий очаг листовым шифером! Этот материал при нагревании взрывается, острые осколки могут нанести тяжелые травмы.
5. Траншею с дымоходом засыпаем землей. Уплотняем осторожно, чтобы не погнуть трубу. Для уплотнения лучше обильно полить рыхлый грунт водой.
6. Вокруг основания бочки насыпаем и уплотняем высокий глиняный замок, чтобы дым попадал только по назначению.

нажмите чтобы увеличить

Внутреннее обустройство

Поперек верхнего среза бочки раскладываем три-четыре отрезка тонкой стальной арматуры. Отмечаем карандашом места прикасания к торцам бочки, по разметке мелкой ножовкой выпиливаем треугольные углубления. Теперь перекладины из арматуры не будет смещаться и не помешает крышке плотно прилегать к навершию.

Из мягкой металлической проволоки плоскогубцами выгибаем крючки в форме буквы S. Крючки помогут подвесить продукты на перекладины.

На днище бочки ставим торцом два кирпича (стараемся не перекрыть просверленные отверстия). На кирпичах устанавливаем емкость для сбора жира — что-то вроде подноса или блюда (пластик исключается). Поднос необходимо очищать после каждого цикла копчения. Без него жир накопится на днище бочки, пропитает дерево. Со временем жир приобретет неприятный запах, и бочка будет безнадежно испорчена.

В процессе копчения понадобится также мешковина и крышка по диаметру бочки.

Самодельная коптильня:

Из холодильника

Делаем коптильню из холодильника

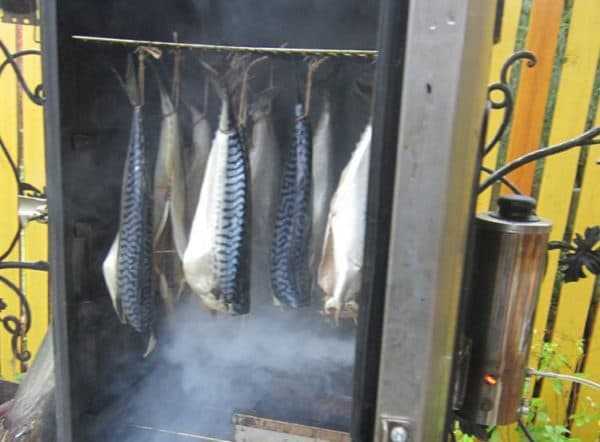

Старый холодильник можно превратить в настоящий коптильный шкаф. Его корпус защищен мощной теплоизоляцией, и эта особенность в коптильном деле сулит немалые преимущества — уникальный температурный режим приготовления.

В статье указан чертеж беседки из дерева.

В статье можно увидеть чертеж беседки с размерами.

Как выглядит беседка из клееного бруса с мангалом, указано в данной статье здесь: https://2gazon.ru/postroiki/besedki/iz-kleenogo-brusa.html

Технология создания такого экзотического варианта коптильни ничем не отличается от устройства из бочки: отдаленный очаг, длинный дымоход.

1. Перед установкой снимаем с холодильника все внешние агрегаты и внутреннее убранство.
2. Внизу задней стенки делаем отверстие для трубы дымохода.
3. Держатели полок внутри послужат опорой для точно отмеренных обрезков стальной арматуры, на которую будем развешивать вкусности.
4. Устанавливаем подготовленный к новой роли холодильник на те же кирпичи, обратив заднюю стенку в сторону очага. Заводим в холодильник дымоход, уплотняем это место глиной.

А вот как организовать коптилку в домашних условиях, можно узнать прочитав статью.

В отличие от бочки, наблюдаем за процессом приготовления через дверцу. Когда нужно — приоткрываем, чуть выпуская дым, для его концентрации – захлопываем.

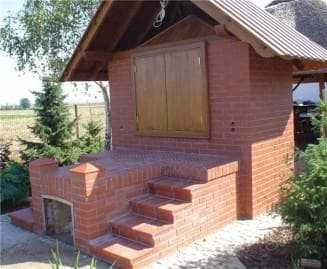

Из кирпича

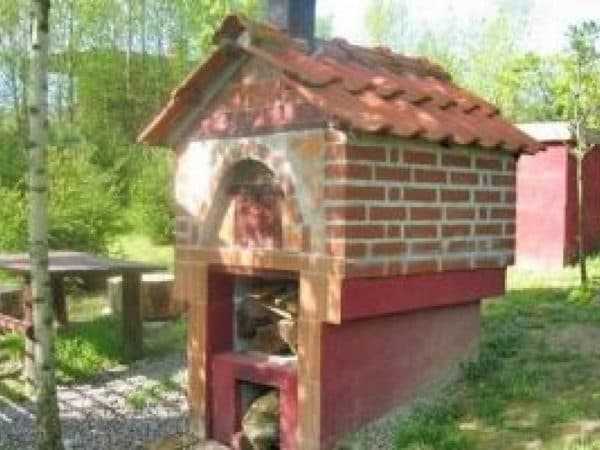

Как правильно обустроить коптильню из кирпича

Войдя во вкус и набравшись опыта, непременно захочется усовершенствовать невзрачную коптильню из подручных материалов.

Что ж, давайте превратим коптильню в настоящее украшение участка, и возведем ее из отделочного фасадного кирпича двух контрастных оттенков — вишневого и терракотового.

Нулевой цикл

1. Прежде всего, создаем необходимый ландшафт. Из песка насыпаем невысокую горку.
   В пяти метрах от нее делаем в земле углубление под будущий очаг, соединяем его с вершиной горки отсыпкой в виде узкого пандуса с небольшим наклоном.
2. Песок на горке разравниваем, размечаем под шнур контуры фундамента метр на метр (размер произвольный).
3. По разметке выставляем метровые тротуарные бордюры. Обращенный к очагу бордюр раскалываем пополам, устанавливаем с проемом посредине.

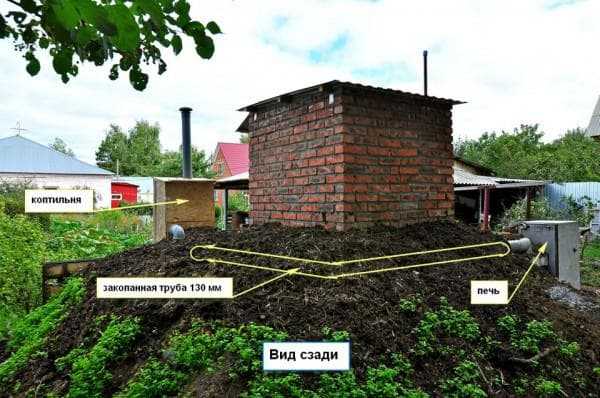

4. На отсыпку укладываем пятиметровую трубу-дымоход. Один ее конец заводим через проем фундамента, нижний — в котлованчик очага. Трубу засыпаем землей. На этом длинном холмике планируем посадить газонную траву и стелющийся можжевельник.
5. Для стенок очага также ставим фундамент из тротуарных бордюров 50х50 см.

На этом «нулевой цикл» завершен.

Возводим стены

Такую коптильню можно построить из остатков кирпича

На фундаменте коптильни опять же строго под шнур выкладываем первый ряд кирпича (терракота). Контролируем строительным пузырьковым уровнем горизонтальную поверхность кладки. Помним, что от нее зависит внешний вид всех последующих рядов. Укладываем кирпич, чередуя три ряда терракоты с одним вишневым. Не ленимся контролировать порядовку уровнем.

На предпоследний ряд устанавливаем заготовленные металлические перекладины. Доводим кладку до метровой высоты, затираем швы. Здесь — все.

Стены очага выводим из кирпича поскромнее, а вот последние три ряда, поднятые над землей, выкладываем по схеме терракота-вишня-терракота.

Искусство копчения заключается в умении создать «правильный дым» – лёгкий, светлый, прозрачный, насыщенный запахами, по-разному подобранными для мяса или рыбы, курицы или сала.

Где установить

Владельцам обширных угодий с местом для коптильни определиться просто: соорудить ее на сухом пятачке подальше от дома и беседки, чтобы дым не проникал в окна и не мешал отдыху окружающих.

Однако в большинстве своем дачные участки невелики, и с размещением коптильни возникают проблемы. Главная из них — дым наверняка будет беспокоить ближайших соседей. Их возражения вполне резонны — люди приезжают на дачу подышать свежим воздухом.

Возможный выход — кооперация. Запах копчений имеет магическую силу. Угостите соседей копченым балычком или рыбой, и предложите пользоваться коптильней сообща. Ведь не составит большого труда подвесить на крюк соседские продукты рядом со своими. Дыма хватит на всех.

Как вариант — пользуйтесь коптильней только в отсутствие соседей или же лишь в безветренные дни, когда дым не рассеивается.

Духовой коптильный шкаф:

Постройка дачной коптильни открывает новый мир увлекательных экспериментов, разочарований, поиска решения и кулинарных побед. Ведь коптитьможно все, что едят — мясной фарш, сыр, овощи, тесто для пирогов, и даже фрукты.

2gazon.ru

Как сделать коптильню из бочки

Как самому сделать коптильню горячего копчения из бочки.

Собственная домашняя коптильня позволит вам заняться приготовлением вкуснейших деликатесов из мяса, сала, курицы, рыбы и прочих продуктов в домашних условиях.

Сделать коптильню горячего копчения можно своими руками практически из подручных средств.

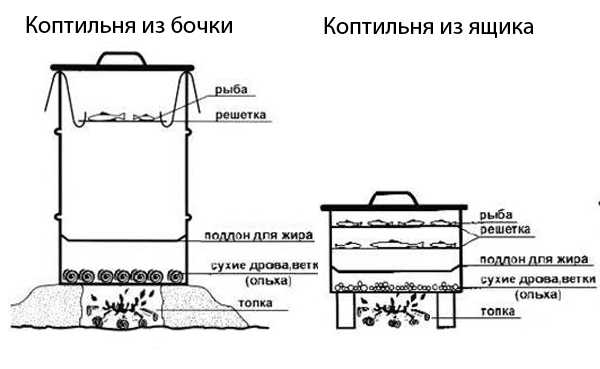

Самый простой способ это сделать коптильню из металлической бочки. Понадобится обычная 200 литровая металлическая бочка. Её предварительно нужно хорошо обжечь изнутри, чтобы избавиться от остатков различных вредных веществ. Вместо бочки также можно использовать и другие металлические ёмкости, например ящик.

Бочка устанавливается на несколько кирпичей, так чтобы под бочкой можно было развести небольшой костёр. Если используется бочка из тонкого металла, то со временем дно бочки может прогореть, поэтому можно бочку установить предварительно на кусок листового металла.

На дно бочки насыпается равномерный слой стружки толщиной около 2 см, древесины ольхи или фруктовых деревьев. Можно использовать как стружку, так и опилки или мелкие кусочки, но куски древесины должны обязательно быть одинакового размера. Кору не рекомендуется использовать для копчения.

Также на дно бочки нужно установить поддон емкость для сбора жира, можно использовать металлическую миску, её устанавливают не на самое дно бочки, а на упоры высотой около 10 см. При нагревании мяса, жир будет капать не на опилки, а на поддон.

На высоте 5 — 10 см от верха бочки устанавливаются металлические пруты диаметром 10 мм, их можно приварить к бочке или просверлить по бокам бочки отверстия и вставить. На пруты подвешивают с помощью крюков из 3 мм проволоки подготовленное просоленное мясо или рыбу. Если рыба крупная её обвязывают нитью, чтобы она не отвалилась под собственным весом.

Бочку сверху накрываем крышкой. Крышка должна быть максимально герметичной насколько это возможно.

Растапливаем под бочкой небольшой костёр. Бочка нагревается, и древесная стружка внутри её без достаточного доступа воздуха начинает тлеть, выделяя дым. Таким образом, начинается процесс копчения, который длится для мяса, сала около часа, для рыбы 30 минут.

Но чтобы процесс копчения прошёл правильно, нужно стараться придерживаться определённого теплового режима. Стружка должна тлеть, а не обугливаться. При температуре дна бочки 300 – 350 °С, стружка будет тлеть и выделять нужный для копчения дым, но если поднять температуру выше, то стружка начнёт обугливаться при этом копчение покрывается сажей.

Температура в камере возле мяса должна быть от 80 до 120 С, если поднять температуру выше, мясо просто сварится. После нескольких циклов копчения можно научиться контролировать температуру в коптильне по цвету и интенсивности дыма.

Во время копчения нужно изредка на короткое время открывать крышку и осматривать состояние мяса, если оно начинает покрываться сажей, нужно срочно уменьшить костёр, убрав часть углей из под бочки.

Когда мясо приобретёт характерный коричневатый золотистый цвет, его проверяют на готовность и вынимают из коптилки, когда копчености остынут их можно употреблять.

Как видите из обычной металлической бочки можно изготовить полноценную коптильню горячего копчения.
