Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.
Традиционное устройство коптильни холодным дымом
Содержание статьи
Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.
Устройство коптилен разного типа
Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…
Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.
Простой дымогенератор для холодного копчения своими руками
Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

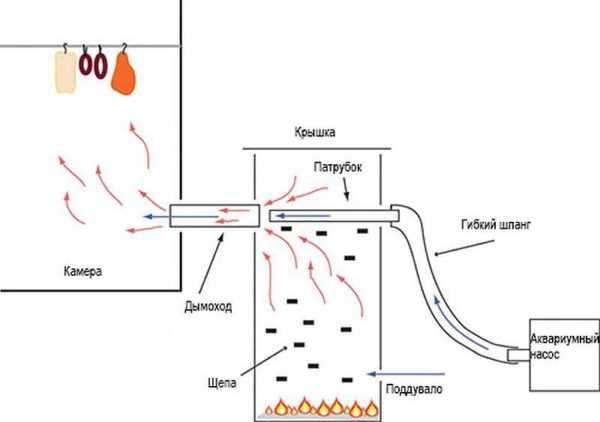

Дымогенератор для холодного копчения своими руками: конструкция и принцип действия
На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.
Материалы
Для корпуса дымогенератора можно использовать:
- круглую трубу диаметром от 80-90 мм;
- профилированную трубу со стороной 80 мм и больше.
Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.
Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.
Дымогенератор холодного копчения — один из вариантов
Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.
Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

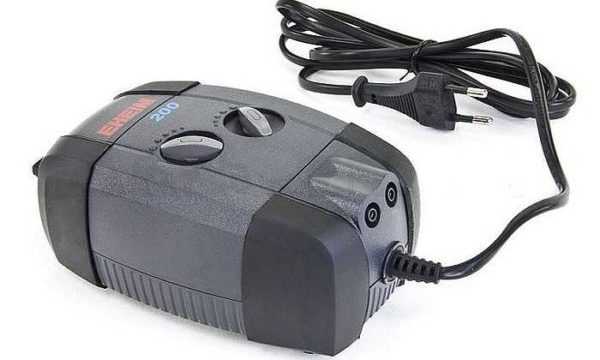

Примерно такой аквариумный компрессор подойдет для самодельного дымогенератора
Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.
Сборка
Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.
- На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
- Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.
Сетку устанавливаем со стороны дна
- С другой стороны привариваем кусок трубы 3/4 дюйма.
Можно приварить или собрать на винтовом соединении
- Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
- Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.

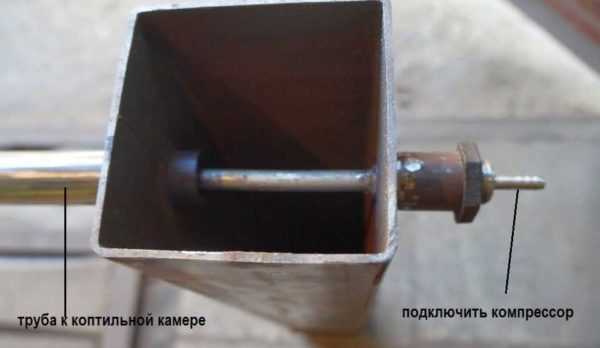

Вот что должно получиться в итоге
- Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.
Готовый вид и основная часть конструкции
- Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.
Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.
Как работает
В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.
Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.
Поджигают закладку снизу — через сетку
После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.
Модернизация
Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.
Регулируемая тяга
Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:
- В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
- Просверлить два отверстия, которые располагаются строго одно напротив другого.
- Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.
Шибер выглядит так
- Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
- Из прутка сделать «ручку» (согнуть ее).
- Вставить в отверстия ручку, приварить вырезанный круг.
Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.
Зольник
Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.
Зольник — небольшая емкость по размерам чуть больше корпуса
Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).
Сбор конденсата
При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:
- выходную трубку дымогенератора опускаем вниз,
- в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
- с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.
Для сбора конденсата усложняю трассу подачи дыма
При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.
Простейший дымогенератор из электроплитки
Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».
Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

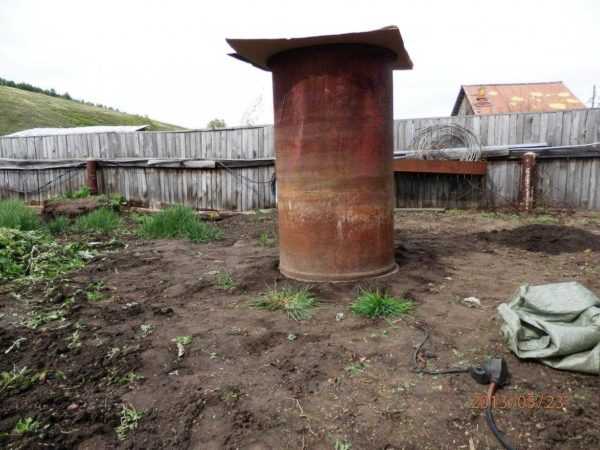

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.
В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.
В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами
Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.
Это дымогенератор холодного копчения в собранном виде
Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.
Печка-дымогенератор для холодного копчения

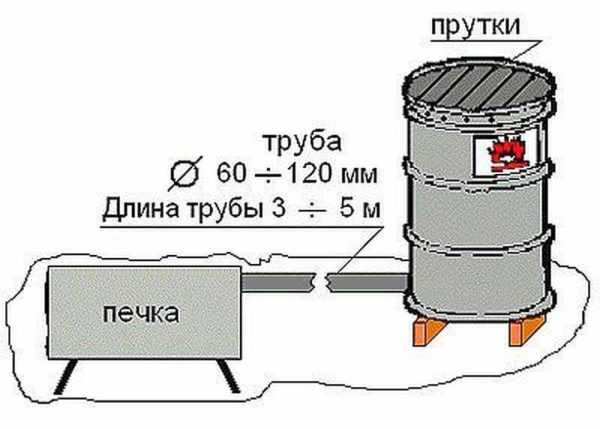

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.
От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

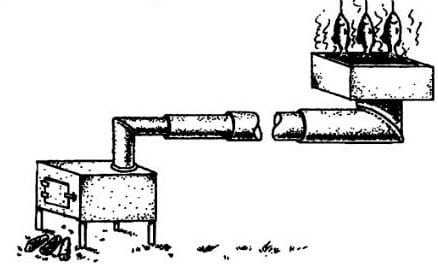

Дымогенератор — отдельно стоящая печка
Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.
Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.
Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.
Видео по теме
stroychik.ru
Как сделать коптильню холодного копчения своими руками: фото и видео
Коптильня холодного типа копчения – стоящая вещь, если есть любители хорошо прокопченного ароматного мяса, которое еще и долго хранится. Благодаря консервирующему эффекту дыма, вредоносная микрофлора на обработанных таким образом продуктах длительное время не появляется.
Коптильню несложно сделать своими руками в домашних условиях, но не всегда можно расположить такое устройство во дворе, а дома очаг не разведешь. Ведь для холодного типа копчения важна дистанция между очагом и камерой. В таком случае спасет дымогенератор.
Как сделать коптильню холодного копчения с дымогенератором на даче, с минимумом затрат, при помощи подручных средств, можно увидеть на видео.
Об устройстве
Конструкцию коптильни холодного копчения, как показано на фото, несложно построить своими руками правильно, по пошаговой инструкции или с помощью урока из видео.
Благодаря этому устройству можно получить подходящий для холодного копчения дым, который будет нагнетаться в коптильной камере. Дым нагнетается при помощи перепада температур или вентиляторов, в зависимости от конструкции изделия. Топливом для дымогенератора, как и в случае с обычной коптильней с отдаленным очагом, служат щепа и опилки фруктовых деревьев.
Принцип работы дымогенератора заключается в выработке дыма благодаря протеканию двух непрерывных и взаимосвязанных процессов: бескислородному тлению и нагреванию опилок.
Как правило, генератор дыма является частью коптильни холодного копчения, если она была приобретена в специализированном магазине. Для коптильни, сделанной своими руками дома, нужно и генератор построить самостоятельно.
Изготовление
Чтобы построить правильно дымогенератор в домашних условиях, нужно в первую очередь знать, из чего состоит это устройство:
- рама;
- барабан;
- вентилятор;
- термокамера;
- электропривод и пульт управления (только в электронных устройствах).
Если проще, то любой дымогенератор должен иметь в себе:
- источник тепла;
- топливо, из которого получается дым;
- систему охлаждения дыма;
- систему подачи дыма в камеру копчения.

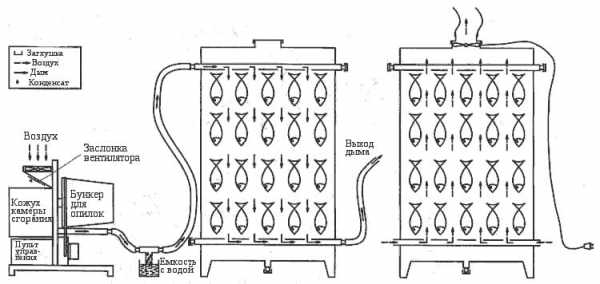

На фото видны детали генератора дыма, а на видео продемонстрирована работа этого устройства и его пошаговое изготовление в домашних условиях.
Электрическую модель проще всего купить, чем правильно изготовить самому дома или на даче, но дымогенератор может быть и не электрическим.

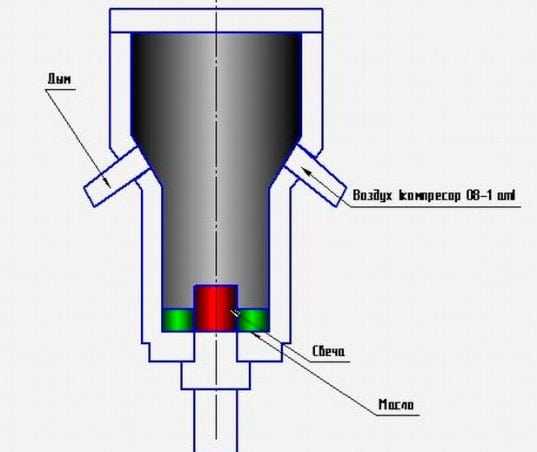

На фото – чертеж дымогенератора в разрезе, по которому можно детально ознакомится с положением деталей устройства.
Вариант 1
Простейший вариант сделанного своими руками дымогенератора из подручных средств по образцу, представленному на фото:
- источник дыма – детское масло;
- нагревательный элемент – факельная свеча от КАМАЗа, с заглушенным отверстием для подачи топлива;
- корпус из старой оправки для сальника с небольшими модификациями;
- крышка от 20 л. канистры, которой можно закрыть генератор дыма;
- старый механический таймер от стиральной машины или СВЧ – для автоматизации устройства;
- для оптимальной работы устройства, давление в нем должно составлять от 0,8 до 1 атмосфер, его легко получить с помощью любого компрессора.
Выйдет своеобразный электродымогенератор.
Вариант 2
- Источником тепла может быть: электричество, газ, дрова, уголь. В любом случае, перед созданием устройства стоит решить, что именно будет использоваться.
- Для квартирного варианта коптильни холодного типа на дымогенераторе самым приемлемым вариантом источника тепла будет электричество. Например, электрическая нагревательная спираль.
- Розетка с таймером полностью снимет вопрос автоматизации процесса работы устройства. С ее помощью можно установить промежуток времени, в течение которого топливо нагревается, вырабатывая дым, с какой периодичностью нужно подогревать топливо.
- Для коптильни холодного типа на даче хорошим вариантом топлива всегда будут дрова или уголь, ввиду их легкодоступности, точнее – опилки в готовых брикетах или кассетах, продающиеся в магазинах.
- Дым можно охладить несколькими путями. Можно удлинить шланг подачи дыма в камеру, тем самым увеличив его время доступа к коптильне, как показано на фото. Еще для охлаждения дыма можно использовать проточную холодную воду, как на фото. В любом случае, если расстояние от источника тепла до камеры больше метра, дополнительное охлаждение дыма не требуется.
Изготовить дымогенератор для коптильни холодного типа копчения своими руками дома или на даче не трудно. Источником тепла может быть домашняя электроплитка.
А дым охладится на подходе к камере по трубе.
На фото продемонстрирована коптильня холодного копчения, сделанная своими руками дома, в конструкции которой дымогенератором служит печь типа «буржуйка», а дым идет по трубе к камере
.
Вариант 3
Генератор дыма поможет сделать процесс копчения практически автоматизированным и упростить его до максимума.
Конструкция дымогенератора во многом зависит от технических возможностей, размеров и теоретических знаний мастера, надумавшего сделать такое изделие на даче.
- время автоматической работы устройства зависит напрямую от объемов контейнера и конфигурации самого изделия. Контейнером может стать практически любая огнеупорная емкость по типу металлической трубы диаметром 80 – 100 мм. и длиной 40 – 50 см. В нижней части обязательно должно быть отверстие диаметром 7 – 10 мм. для подачи кислорода и розжига топлива. Верхняя часть обязательно должна быть закрыта, чтобы не случался подсос воздуха.
- Основу внутренностей устройства можно сделать, используя водопроводные тройники, сгоны и трубки разных размеров и диаметров. Они могут также и соединяться разными способами. Все зависит от наличествующих материалов.
- Сердцевину из предыдущего пункта можно расположить, как в верхней части изделия, так и в нижней. Примеры показаны на фото.
- Дымогенератор, в котором эжектор расположен в нижней части, будет отличным вариантом к небольшой коптильной камере. Только такой вид подключения может иметь недостаток в виде быстрого и частого затухания. Камеру сгорания в таком случае стоит ограничивать по высоте, но это уменьшит время непрерывной работы устройства, генерирующего дым.
- В случае с расположением эжектора внизу, открытая труба, ведущая в камеру сгорания, должна быть защищена от попадания щепы внутрь, что может повлечь за собой закупорку. Такая конструкция способствует естественной тяге в камере холодного копчения, потому что коптилка и загрузочный контейнер для топлива расположены на одном уровне. Если насос выключить – прекратится подача дыма тут же.
- Поэтому эжектор лучше устанавливать в верхней части изделия.
- Для подачи воздуха понадобится любой подходящий насос, даже аквариумный компрессор мощностью 4-5 ватт.
- Обычный компьютерный кулер также может быть компрессором.
Обслуживание
Весь процесс ухода за устройством заключается в подаче опилок и очистке от их истлевших остатков. В заводских моделях этот процесс автоматизирован, но если у вас самодельный дымогенератор, придется позаботиться этим вручную. На крупных промышленных коптильнях дымогенератор обслуживает специальный человек – оператор.
poluchi-teplo.ru
Коптильня холодного копчения своими руками, конструкция с дымогененратором, чертежи, видео
Главная/Дача и огород/Коптильня холодного копчения своими руками, конструкция с дымогененратором, чертежи, видео Пожалуй, вряд ли найдется хоть один человек, который сможет отказаться от сочного ароматного копченого кусочка мяса или рыбы. Увы, не всегда в магазинах можно найти сырокопченые продукты достойного качества, поэтому здесь мы подробно рассматриваем, как создать коптильню холодного копчения своими руками.Почему вообще стали применять копчение? Было замечено, что после такой обработки продукты долгое время не портятся и сохраняют свой первоначальный вкус. В давние времена, провиант из копченого мяса или рыбы брали в дорогу путешественники и рыбаки. Это позволяло им во времена плохого улова и долгих странствий поддерживать свое существование.
В современном мире продукты холодного копчения считаются деликатесом. Они привлекают гурманов своим насыщенным ароматом и сочностью. В домашних условиях в коптильнях холодного копчения удается получить особенный, неповторимый вкус.Процесс копчения заключается в обработке пищевых продуктов дымом, который образуется при тлении мелких частиц древесины – опилок, стружек. При холодном копчении, еда подвергается воздействию дыма при температуре 25-30°C и может занимать от 5 дней до нескольких недель. Результат стоит ожидания. На выходе получается блюдо с удивительными вкусовыми качествами. Процесс занимает столько времени по причине того, что при температуре 30°C очень быстро размножаются бактерии. Не доведя процедуру до конца, это может обернуться плачевными последствиями отравления.
Как сделать коптильню холодного копчения
Для того чтобы сделать коптильню холодного копчения, необходимо оборудовать очаг, камеру для продуктов, а также устройство для сбора жира. Очень важно учесть то, что камера, должна находиться в герметичном корпусе. К выбору места расположения будущей коптильни тоже стоит подойти очень тщательно. Оно должно быть безопасным с точки зрения возникновения случайных возгораний и удобным для самого коптильщика (чтобы была возможность присесть рядом с коптильней, расположить продукты).Обратите внимание на сырье для очага. Не стоит использовать щепу и опилки хвойных деревьев и осины.
Самым лучшим материалом для топки станут можжевеловая стружка, опилки ольхи, черемухи, березовые веточки (без коры). Можно использовать кленовую щепу или дуба, а также стружку плодовых деревьев (груша, облепиха, черешня).
Конструкция коптильни
Очаг обустраивается на расстоянии от камеры для копчения. Им может послужить, обычная яма. Между собой камера и очаг соединяются специальным тоннелем – дымоходом, через него осуществляется охлаждение дыма до нужной температуры перед попаданием его в камеру с продуктами.В качестве камеры для копчения можно приспособить старый холодильник, газовую плиту или металлическую бочку. Иногда используют кастрюли и бидоны из металла.
Холодное копчение в домашних условиях и конструкция коптильни предусматривает ряд нюансов:
Коптильня холодного копчения своими руками с дымогенератором
Процесс холодного копчения занимает несколько дней. Для поддержания постоянно поступления дыма в коптильную камеру в течение такого длительного времени, был изобретен дымогенератор. Это устройство также открывает большие возможности в получении различных вкусовых качеств одного вида продукта.Сделать коптильню холодного копчения своими руками с дымогенератором вполне возможно. Понадобятся:
- металлическая труба, любой формы с сечением 100-120 мм;
- труба длиной 2-3 м;
- любой вентилятор;
- фитинг для трубопроводов;
- соединительные провода;
- термометр.
Помимо этого, потребуется аппарат для сварки и ножовка по металлу. Трудность состоит в необходимости умения работать с этими инструментами.
Как правило, коптильня холодного копчения, построенная своими руками, имеет компактные размеры и очень мобильна. При необходимости, ее можно убрать в сарай, гараж, или даже в шкаф. Размер зависит от того, что используется в качестве камеры. Как уже было сказано, для этого можно приспособить любую металлическую коробку нужного вам размера, которую можно собрать самостоятельно. Сама коптильня, должна располагаться выше дымогенератора. В таком положении, даже при остановке компрессора, дым будет продолжать поступать в камеру копчения.
Ниже более подробно рассмотрим, как сделать самодельный дымогенератор для коптильни холодного копчения.
На первом этапе необходимо подготовить корпус для дымогенератора. Для этого от трубы, предназначенной для него, отрезается часть длиной 50-80 см. Изготавливается крышка и дно, плотно прилегающее к корпусу, во избежание высыпания опилок наружу. Далее, чуть выше дна, высверливается небольшие (до 8 см в диаметре) боковые отверстия для розжига опилок и доступа кислорода.
В верхней части дымогенератора (на 5-8 см ниже края) вваривается дымоотвод – штуцер, соединенный с тройником, к которому впоследствии присоединяются две трубки. Одна из них направлена к коптильной камере, другая к компрессору. Тройник можно присоединить и к крышке дымогенератора, а не в боковой стенке.
Для создания тяги легко приспособить аквариумный компрессор или вентиляторы от различных устройств. Основная задача его – постоянное поддержание небольшого потока воздуха, идущего по направлению к коптильне.Генератор устанавливается на металлическое, бетонное или керамическое основание, во избежание возникновения пожара. При работе он сильно нагревается, что чревато выскакиванием из отверстий для топки горящих опилок и щепы.
Домашняя коптильня холодного копчения работает следующим образом. В дымогенератор загружается сырье – сухая щепа и опилки. Помним, что нельзя использовать продукты хвойных деревьев из-за их смолянистости. Проверяем соединение патрубка с компрессором и дымохода с коптильной камерой, разжигаем топливо. После включения вентилятора начинается процесс копчения. В дымоходе создается разряженное состояние, в результате чего дым втягивается из генератора в коптильню. Через боковые отверстия дымогенератора кислород поступает в топку, что способствует постоянному процессу горения. При помощи термометра, оборудованного в коптильне, осуществляется контроль за температурой копчения. Градусы можно регулировать увеличением или уменьшением длины дымоходной трубы.
Коптильня холодного копчения своими руками из бочки
Зачастую, для сборки коптильной камеры используют обыкновенную металлическую бочку. На схеме ниже представлена коптильня холодного копчения своими руками из бочки.В работе потребуется решетка из металла или металлические прутья, жестяной лист, кирпичи и другие инструменты, которые есть практически у всех.
Для топки выкапывается яма, в которую укладывается жестяной лист. Это необходимо для того, чтобы процесс тления топлива осуществлялся равномерно. Дымоход представляет собой траншею, рекомендуемые размеры были указаны ранее. Сверху она накрывается любым материалом, устойчивым к горению, например, шифером и присыпается грунтом.
От металлической бочки необходимо отсоединить дно, а вместо него прикрепить металлосетку. В качестве фильтра от сажи может послужить обычная мешковина (во влажном состоянии), которая стелется на нижнюю решетку. Еще одна решетка размещается в верхней части бочки на расстоянии 20-25 см от края. На ней собственно и будут располагаться продукты копчения. При желании, можно установить внутри бочки крючки для подвешивания пищи.
Вои и все. Таким незамысловатым образом получается коптильня холодного копчения своими руками.
Существует уйма способов постройки коптилен собственноручно. Все зависит от наличия тех или иных подручных средств, небольших навыков и фантазии. Поэкспериментировав с простыми материалами и поняв суть принципа, впоследствии можно сварить качественную камеру из нержавеющей стали или выложить ее из жаропрочного кирпича.
Ниже представлены чертежи коптильни холодного копчения своими руками.
1-дымогенератор, 2-дымовой канал, 3-корпус коптильни
Следует отметить еще несколько важных рекомендаций:
Соблюдая эти несложные правила, можно стать настоящим профессионалом холодного копчения и радовать себя и близких людей изысканными деликатесами собственного приготовления.
Напоследок предлагаем закрепить полученную информацию подробным и понятным видеоуроком. Как создать коптильню холодного копчения своими руками, представлено в видео:
ciscoexpo.ru
Дымогенераторы холодного и горячего копчения
В данной публикации рассмотрены вопросы технологии холодного и горячего копчения с применением дымогенераторов, предложены варианты самодельных конструкций – простых и сложных.
Правильный подход к конструкции дымогенератора для коптильни
Для приготовления блюд ведущий канала “COOLинарная ПРОпаганда” иногда использует дымогенератор, выписанный в интернет-магазине за большую цену. Если бы была возможность протестировать перед покупкой, то вряд ли купил. Лучше бы сделал своими руками что-нибудь подобное.
Что касается технологии копчения. Все ролики, снятые на канале, сделаны, отталкиваясь документа “Производство продуктов из свинины, говядины, баранины и других видов мяса”.
В комментариях тут же появились такие, которые авторитетно заявили: это всё фигня.
Ответ. Любой человек, который попробовал свежую копченую рыбку, приготовленную на костре или в какой-нибудь коптильне, “знает” о копчении всё. По крайней мере в 100 раз больше, чем технологи, которые пишут технологические карты и регламенты копчения. Такой комментатор, если он закоптил что-нибудь сам, а тем более не один раз, тут же становится непререкаемым авторитетом в области всего, что касается копчения. Да и во всех областях сразу.
Автор же такими глубокими познаниями похвастаться не может. Поэтому вынужден постоянно учиться, обращаясь к специальной литературе и профессиональным технологом.
При каких температурах происходит холодное и горячее копчение
Что касается процессов копчения. В этом документе указано, что горячее копчение – это обработка продукта, происходящая при температуре 32 – 40 градусов по Цельсию. При начальной температуре 50 градусов. Холодное производится при 18 – 22 градуса. Справедливости ради надо заметить, что здесь есть некоторые неточности. Холодным копчением вообще следовало бы называть всё то, что происходит при температуре ниже 22 градусов. В Финляндии например, продают нежнейшего лосося, который коптится вовсе при отрицательных температурах. Что закачается копчения при температуре выше 50 градусов, то это уже не просто копчение, а объединенное в одном процессе с запеканием.
Откуда вообще берется градация, эти границы? У дяди Васи очень просто. Он так думает. В пищевом производстве всё намного сложнее. Есть такое понятие “температура денатурации белков”. Например, для яичного белка это температура 55 градусов. Однако температура денатурации очень сильно зависит от ph среды, кислотности. И технологи на производстве активно этим пользуются, добиваясь результата. Вот и получается, что температура, близкая к границе денатурации белков, это и есть температура горячего копчения. А если она заведомо выше, то это уже горячее копчение совместно с запеканием.
Вариантов приготовления копченых продуктов величайшее множество. Важно понимать, какие процессы происходят в процессе приготовления пищи либо следовать рекомендациям грамотных технологов. В рецептуре копченых изделий количество дыма может быть какой-то небольшим, так и незначительным. Скорость дымового потока может быть высокой или совершенно незначительной. Более того, попадались рецепты, в которых часть процесса копчения происходила в стоячем дыму.
Как сделать дымогенератор для копчения самому
Дымогенератор можно изготовить самому. Для этого используются кусок металлической сетки. Возможно это будет и проще и дешевле. Дымогенератор такого типа работает не на щепе, а на мелких опилках. Размеры его абсолютно неважны. Лабиринт сделан только для экономии пространства и габаритов. Вовсе нет нужды особо старательно его повторять. Всё что нужно, это канал, который стоит на некотором расстоянии от основания для равномерного притока воздуха. Мастер использует в качестве дымовой камеры гриль veber. Просто потому, что он у него есть. Либо делает двухкамерную коптильню из картонных коробок.
Всегда появляется знатоки, которые расскажут про ужасный вред картона, однако не забывайте, что речь идет о холодном копчении.
Автора видео неоднократно спрашивали, можно ли использовать дымогенератор на балконе для коптильни? Лучше один раз увидеть, чем сто раз услышать. Поэтому смотрите и принимайте решение сами.
Вариант кустарного генератора дыма для приготовления пищи
Посмотрите этот ролик с удачной разработки по теме самодельных генераторов дыма для кулинарных дел. Дмитрий Проценко.
Дымогенератор, подходящий для холодного копчения
ARTUR AZOYAN.
Как и из каких деталей был собран коптильный аппарат
Свой дымогенератор мастер собирал в течение 2 недель. Проблема в том, что некоторые детали, используемые в данной конструкции, достать трудно. В магазинах их нет. Вырезать необходимую резьбу на какой-то трубе тоже не просто. В местности, где проживает мастер, сантехники практикуют 16 миллиметровые медные трубки. То есть покупаешь необходимого размера трубки, переходники к ним, посадил, болт сажал, сантехника готова. Никто не мучается со сгонами. Всё продается в готовом виде. Сложностей было очень много, но раз начал, дело надо довести до конца. В итоге удалось найти в магазине необходимую деталь – 10-12 сантиметров полностью резьбовой сгон, к нему угольник и тройник.
Самодельная коптилка
На канале “Олег 0406016” показали интересную простую конструкцию коптилки с дымным генератором.
Конструкция модели
Труба 560 мм. Должна быть от 500 до 600 мм. Диаметр наружный 110 мм.
Дополнительная труба три четверти и длиной полметра.
Система: от металлопластиковых элементов, трубка 8-ка нержавейка, входит в отверстие плотно, почти прессуется. Стык проточен, нарезана резьба м18 шаг 1, чтобы она снималась. Устройство закручивается, входя в дополнительный канал.
Работа дымогенератора
Для работы сначала необходимо насыпать опилки в генератор дыма. Внизу основной трубы сделана сетка. Сетка в случае использована штукатурная, сложенная вдвое, чтобы ячейки были меньше. В низ трубы на сетку насыпаются опилки, низ прикрывается крышкой, остается небольшой зазор для поддува. Наддув за счет крышки может регулироваться: больше – меньше. Также необходим компрессор. Компрессор подключается к конструкции, за счет чего происходит вдувание воздуха. «Система» входит на приблизительно 15 мм в дополнительную трубу. За счет тяги опилки внутри основной части начинают тлеть. Верх прикрывается крышкой.
Автор видео использует опилки вишни, либо черешни. Если насыпать много опилок с первого раза, то дым может получиться не объемным. Для более густого дыма рекомендуется в нижней части основной трубы развести костер, так как поджигать сами опилки сложно.
В завершении необходимо построить «Домик». Для этого можно использовать бочку, ведро и т.п. Автор предлагает сделать домик наподобие будки.
izobreteniya.net
