Пластиковый короб для вытяжки на кухне

Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками

Любое здание необходимо оборудовать вентиляционной системой. Она способствует удалению излишней влажности, углекислого газа и неприятных запахов. Благодаря вентиляционной системе в помещение притекает свежий воздух и создается комфортный микроклимат.

Вентиляция представляет собой конструкцию из несколько элементов, каждый из которых отвечает за определенную функцию. Один из таких элементов — воздуховод. Он передаёт воздух, всасывающийся вентилятором из вытяжки на улицу. В настоящее время существует довольно много разнообразных форм и конструкций вытяжек, однако некоторые модели требуют маскировки внутренних деталей. Функцию маскировки выполняет специальный короб под вытяжку.

Что представляет собой короб?

Оформление вентиляционного короба

Вентиляционный короб под вытяжку на кухне может быть изготовлен из дерева, МДФ, пластика, металла. Самыми популярными конструкциями являются пластиковые, поскольку они отличаются более привлекательным внешним видом, высокой прочностью, устойчивостью к механическим повреждениям и простотой в уходе. Однако для изготовления короба своими руками чаще всего используется МДВ, дерево или металл.

Такая конструкция представляет собой навесной шкаф, выполненный, как правило, из того же материала, что и кухонный гарнитур. Шкаф, расположенный прямо над вытяжкой, скрывает внутри себя вентиляционную трубу и внутренние части вытяжки.

Следует учитывать, что для каждого вида вытяжек изготавливаются разные модели коробов. Так, для встраиваемой классической вытяжки используются короба одинакового стандартного размера, а для встраиваемых телескопических — разные.

Изготовление короба своими руками

Размер короба для вытяжки:

• ширина стандартной встраиваемой вытяжки составляет 50 или 60 см. Поэтому, если вы изготавливаете короб своими руками, внимательно следите за соблюдением точных размеров: его ширина должна быть ровно 50 или 60 см. При несоответствии размеров качество работы устройства снижается;
• глубина составляет, как правило, 28 см. Однако, если короб под вытяжку на кухне будет использоваться в качестве шкафа, то глубина может быть увеличена;
• высота короба будет зависеть от роста хозяйки и расстояния, которое требуют правила техники безопасности — не больше 85 см и не меньше 65 см. Кроме того, высоту конструкции следует подгонять и под размеры кухонной мебели.

Короб с тонированными дверцами

Лицевую часть конструкции можно сделать в виде двух распашных дверей или одной горизонтальной, открывающейся снизу, дверцы. Дизайн фасада может быть самым разнообразным, но не стоит делать стеклянные дверцы, поскольку за ними будет видна внутренняя часть короба. Если же в качества материала для изготовления дверей выбрано стекло, то его лучше всего тонировать.

Фасад шкафа должен быть похож на фасады остальных кухонных шкафов. Следует помнить, что он выполняет декоративную функцию, маскирует все имеющиеся недостатки. Лучше всего приобрести гарнитур на заказ, предварительно сообщив мастерам размеры своей вытяжки. Если вы решили изготовить короб своими руками, то подбирайте такой же по цвету и качеству материал, из которого сделана кухонная мебель.

Материал короба должен быть устойчивым к воздействию бытовых моющих и чистящих средств, поскольку на всех кухонных поверхностях оседает влага и жир.

Изготовление

• В первую очередь необходимо сделать эскиз будущей конструкции в натуральную величину, а затем по готовому рисунку вырезать заготовки. Чтобы края деталей получились ровными и аккуратными, лучше всего распиливать материал с помощью электрического лобзика. На нижней полке следует сделать отверстие для вентиляционной гофры.
• Все панели соединяются между собой с помощью саморезов металлических уголков. Чтобы скрепить одно соединение, потребуется два уголка толщиной не менее 2 мм.
• Увеличить жесткость конструкции можно с помощью полки, установленной посередине. Среднюю полку и заднюю стенки устанавливают после монтажа самого короба.
• Крепление дверей производится после того, как будет готова вся конструкция.

Пластиковые короба

Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.

В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.

Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.

Как выбрать?

Если вы решили произвести монтаж пластикового вентиляционного короба своими руками, то следует помнить, что все детали должны быть изготовлены одним производителем и выпущены одной партией. В противном случае отдельные элементы могут отличаться по качеству, цвету, и иногда, и по размеру. Чтобы избежать таких неприятностей, лучше всего приобретать готовый комплект.

Приобретая короба в магазине, желательно сразу проверить все детали на надёжность соединений — они должны входить друг в друга без усилий, но достаточно туго.

Наиболее распространёнными размерами, которые выпускаются в производство, являются:

• 110*105 мм, 120*60.мм, 204*60 мм — сечение;
• 0,5 м, 1 м, 1,5 м, 2 м или 2,5 м — длина каналов.

В продаже можно найти белые, однотонные цветные или короба, окрашенные под дерево. Поэтому каждый сможет подобрать подходящий к своей кухне цвет.

Пластиковые короба для вытяжки: обзор видов + правила установки

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов. Пластиковый вариант получил широкое распространение по причине дешевизны, долговечности и простоты монтажа, который можно провести самостоятельно.

Основные параметры существующих систем

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

  Правила выбора сечения воздуховода

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Виды форм и типовые размеры

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.

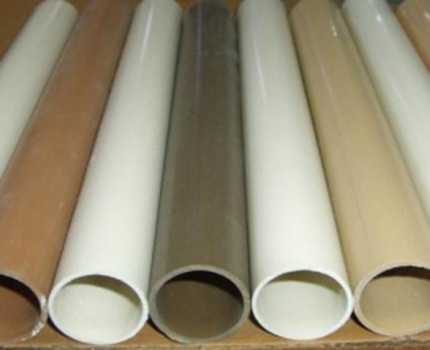

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Пластиковые фасонные элементы

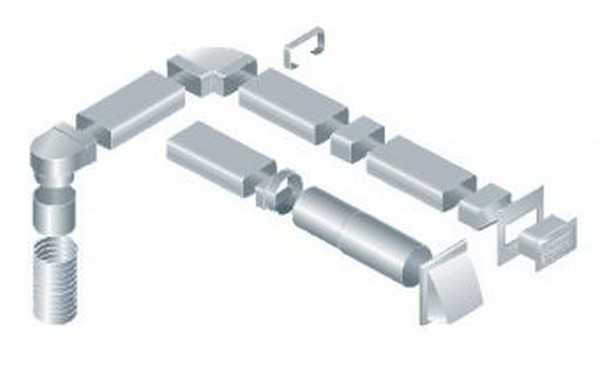

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов. При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали. Для поворота на углы не кратные 45 градусам используют так называемое разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

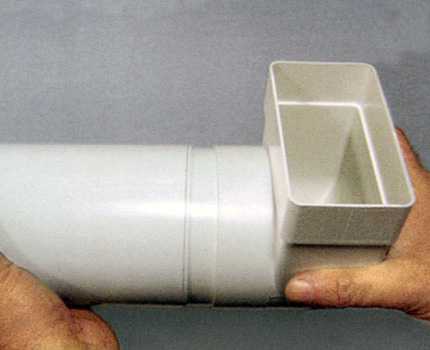

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники. Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы. В продаже наиболее распространены следующие варианты перехода:

• от диаметра 100 мм к размеру 110 х 55 мм;
• от диаметра 100 мм к размеру 120 х 60 мм;
• от диаметра 125 мм к размеру 204 х 60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу. Они могут быть прямоугольной, круглой, а также комбинированной формы.

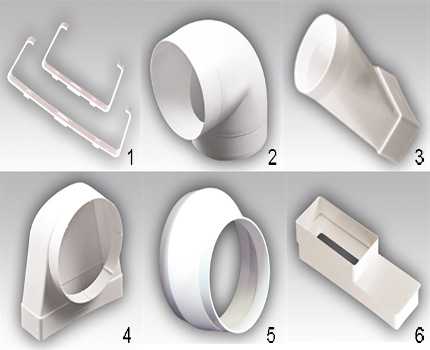

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей. Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.



Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции. В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки. В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

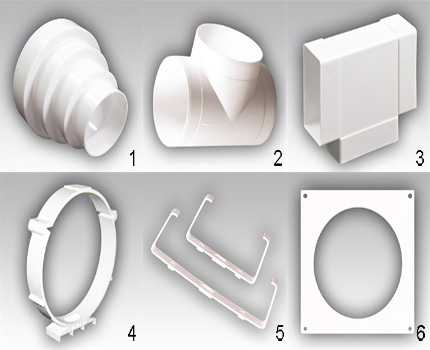

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от кухонной вытяжки можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Нюансы выбора геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба. Однако для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

• По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
• Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
• Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом. В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью, а также не будет создавать шум при вибрации короба.

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Обратный клапан и решетка

Необходимым элементом вентиляционной системы является обратный клапан. Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода или используют специальную решетку с «жалюзи», препятствующими возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

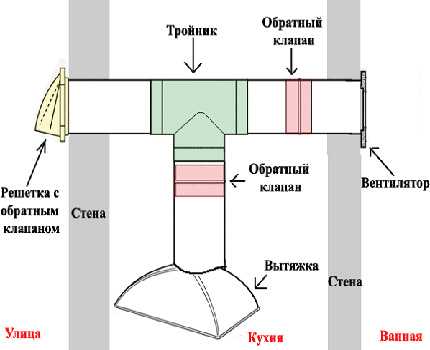

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

• разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
• установить возле выхода тройник «вытяжка – решетка – обратный клапан»;
• использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

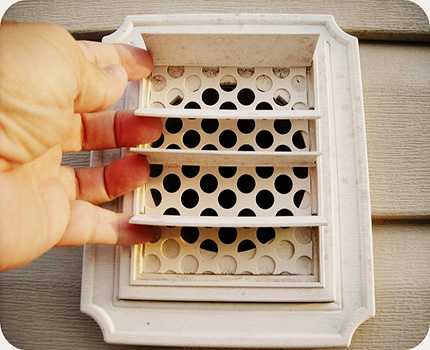

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении. Чтобы предотвратить такое развитие событий решетка, ведущая на улицу или в шахту, часто бывает снабжена специальной защитой, непреодолимой для животных.

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка. При любом варианте установка не представляет сложности и ее можно провести самостоятельно. Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок. Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

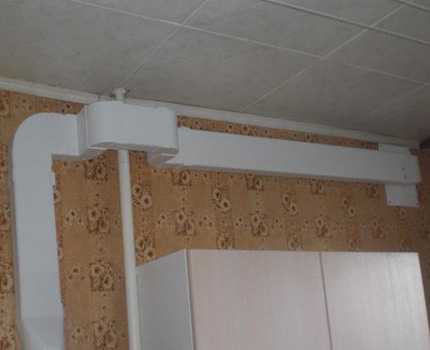

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба. Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

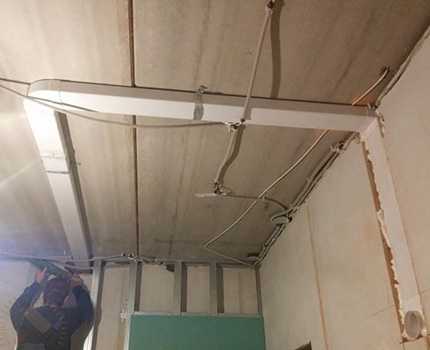

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д. В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Обеспечение герметичности пластикового короба

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод. Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.



Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

• Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
• Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии. С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Видео-примеры по выбору и монтажу

Монтаж кухонного короба. Ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника «вытяжка – решетка – естественная вентиляция»:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции.

Понравилась статья? Поделитесь ей

Особенности конструкций короба для кухонных вытяжек: главные параметры и секреты правильной установки

Установка вытяжных приборов обеспечит комфорт приготовления пищи и чистоту кухонного помещения.

Отсутствие вытяжки может привести к неприятным последствиям. Запахи способны впитываться в кухонные поверхности, а гарь и копоть стойко осядут на мебель и занавески. Выбор модели зависит от индивидуальных особенностей помещения и интенсивности эксплуатации.

Виды вытяжных устройств

Короб для вытяжки придаст эстетичный вид и скроет неприглядные элементы. Конструкция не отличается сложностью, позволяя изготовить и оборудовать деталь собственными руками. В случае производства кухонного гарнитура на заказ, можно предусмотреть короб на вытяжку в первоначальном проекте мебели.

Модификации отличаются габаритами, материалами изготовления и конструкцией. Варианты вытяжек подразделяются на два основных вида:

• стандартные приборы;
• телескопические выдвижные устройства.

Классические короба для вытяжек внешне схожи с обыкновенным навесным модулем гарнитура. Полое внутреннее пространство открывает возможность размещения рабочей основы устройства. Важно правильно рассчитать размеры короба. В первую очередь определяется ширина конструкции.

Расчет параметров короба: основные значения

Стандартные модели в ширину занимают 50 см. соответственно короб должен отвечать данным показателям. В случае если ширина устройства имеет другие значения, следует варьировать габариты изделия в соответствии с индивидуальными замерами.

Глубина шкафа рассчитывается исходя из размеров вытяжки. Минимальным значением для компактного размещения гофры и внутренних деталей выступает глубина в 30 см. Применяя короб под вытяжку на кухне для хранения кухонных принадлежностей, потребуется увеличить показатели до размеров стандартных навесных шкафчиков гарнитура.

Определение высоты конструкции основывается на значениях прилегающих элементов. Короб на кухне не должен выделяться среди других модулей гарнитура. Главная цель детали замаскировать недостатки, не привлекая лишнего внимания. Визуально конструкция должна создавать цельный горизонт и органично восприниматься. Важно учитывать технические параметры. Высота изделия не должна превышать допустимых значений от 85 до 65 см над варочной поверхностью.

Правильное расположение обеспечит корректную работу устройства и оградит от дискомфорта во время приготовления пищи.

Виды стандартных кухонных коробов

Современная вытяжка короба часто комплектуется стандартными внешними элементами, функциональность которых нацелена скрыть область соединения с вентиляционным каналом. Деталь можно увеличивать и встраивать до потолочной поверхности. Несмотря на общепринятый стандарт комплектации, далеко не все устройства оснащены данным видом коробов.

Конструкции могут отличаться материалом изготовления. Существует два основных типа стандартных коробов для вытяжек:

Пластиковые вентиляционные короба. Изделия выделяются эстетичными свойствами. Недостатком выступает не устойчивость материала к воздействию температур, солнечного света и механическим повреждениям. Недолговечность пластика со временем потребует заменить деталь. Размеры пластикового вентиляционного короба соответствуют стандартным параметрам вытяжки.

Металлические конструкции. Эксплуатационные характеристики детали во многом зависят от материала изготовления. Сталь с декоративным слоем может утратить привлекательный вид. Изделия из нержавейки наделены свойствами практичности и долговечности.

Конструкция короба для встраиваемой вытяжки

Материалом для изготовления корпуса шкафа для встраиваемых моделей выступает МДФ, натуральное дерево, или пластик. Выбор зависит от стилистического оформления кухни, фасада гарнитура. Необходимо учитывать гармоничное сочетание деталей интерьера.

Определяя параметры будущего короба, потребуется установить функциональность элемента. Размеры вентиляционного прямоугольного короба должны обязательно предусматривать пространство для рабочих деталей устройства и гофры. Принцип изготовления короба:

• по индивидуальным замерам выполняются детали будущей конструкции;
• далее производится надежное скрепление элементов, важно корректно использовать специальные уголки;
• после создания каркаса, монтируется полка и задняя плоскость;
• в завершение устанавливаются дверцы.

Установите короб согласно всех правил

Модификации короба для вытяжки телескопического вида

Сборка короба телескопической вытяжки схожа со стандартной конструкцией. Главное отличие заключается в очередности сборки. Изначально монтируется верхняя плоскость и боковые части. Размер конструкции тщательно корректируется под вытяжку, при необходимости стягивается.

На последнем этапе изготовления модели фиксируется нижняя деталь. Важно изготовить отверстие для гофры до момента фиксации нижнего горизонта. После сборки довольно сложно выполнить столярные работы. Функциональность устройства основывается на выдвижном элементе, который позволяет использовать вытяжку в период приготовления пищи.

Устройство должно учитывать главные параметры, обеспечивая практичность и легкость эксплуатации прибора. Пластик не желательно использовать в качестве материала несущей конструкции, возможно применение исключительно в декоративных целях. Короб надежно скроет визуальные недостатки элементов вытяжного устройства. Правильное изготовление и сборка обеспечат эстетичный вид вытяжного устройства, придадут интерьеру декоративность и завершенность.

krovati-i-divany.ru

Пластиковый короб для вытяжки на кухне

Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками

Любое здание необходимо оборудовать вентиляционной системой. Она способствует удалению излишней влажности, углекислого газа и неприятных запахов. Благодаря вентиляционной системе в помещение притекает свежий воздух и создается комфортный микроклимат.

Вентиляция представляет собой конструкцию из несколько элементов, каждый из которых отвечает за определенную функцию. Один из таких элементов — воздуховод. Он передаёт воздух, всасывающийся вентилятором из вытяжки на улицу. В настоящее время существует довольно много разнообразных форм и конструкций вытяжек, однако некоторые модели требуют маскировки внутренних деталей. Функцию маскировки выполняет специальный короб под вытяжку.

Что представляет собой короб?

Оформление вентиляционного короба

Вентиляционный короб под вытяжку на кухне может быть изготовлен из дерева, МДФ, пластика, металла. Самыми популярными конструкциями являются пластиковые, поскольку они отличаются более привлекательным внешним видом, высокой прочностью, устойчивостью к механическим повреждениям и простотой в уходе. Однако для изготовления короба своими руками чаще всего используется МДВ, дерево или металл.

Такая конструкция представляет собой навесной шкаф, выполненный, как правило, из того же материала, что и кухонный гарнитур. Шкаф, расположенный прямо над вытяжкой, скрывает внутри себя вентиляционную трубу и внутренние части вытяжки.

Следует учитывать, что для каждого вида вытяжек изготавливаются разные модели коробов. Так, для встраиваемой классической вытяжки используются короба одинакового стандартного размера, а для встраиваемых телескопических — разные.

Изготовление короба своими руками

Размер короба для вытяжки:

• ширина стандартной встраиваемой вытяжки составляет 50 или 60 см. Поэтому, если вы изготавливаете короб своими руками, внимательно следите за соблюдением точных размеров: его ширина должна быть ровно 50 или 60 см. При несоответствии размеров качество работы устройства снижается;
• глубина составляет, как правило, 28 см. Однако, если короб под вытяжку на кухне будет использоваться в качестве шкафа, то глубина может быть увеличена;
• высота короба будет зависеть от роста хозяйки и расстояния, которое требуют правила техники безопасности — не больше 85 см и не меньше 65 см. Кроме того, высоту конструкции следует подгонять и под размеры кухонной мебели.

Короб с тонированными дверцами

Лицевую часть конструкции можно сделать в виде двух распашных дверей или одной горизонтальной, открывающейся снизу, дверцы. Дизайн фасада может быть самым разнообразным, но не стоит делать стеклянные дверцы, поскольку за ними будет видна внутренняя часть короба. Если же в качества материала для изготовления дверей выбрано стекло, то его лучше всего тонировать.

Фасад шкафа должен быть похож на фасады остальных кухонных шкафов. Следует помнить, что он выполняет декоративную функцию, маскирует все имеющиеся недостатки. Лучше всего приобрести гарнитур на заказ, предварительно сообщив мастерам размеры своей вытяжки. Если вы решили изготовить короб своими руками, то подбирайте такой же по цвету и качеству материал, из которого сделана кухонная мебель.

Материал короба должен быть устойчивым к воздействию бытовых моющих и чистящих средств, поскольку на всех кухонных поверхностях оседает влага и жир.

Изготовление

• В первую очередь необходимо сделать эскиз будущей конструкции в натуральную величину, а затем по готовому рисунку вырезать заготовки. Чтобы края деталей получились ровными и аккуратными, лучше всего распиливать материал с помощью электрического лобзика. На нижней полке следует сделать отверстие для вентиляционной гофры.
• Все панели соединяются между собой с помощью саморезов металлических уголков. Чтобы скрепить одно соединение, потребуется два уголка толщиной не менее 2 мм.
• Увеличить жесткость конструкции можно с помощью полки, установленной посередине. Среднюю полку и заднюю стенки устанавливают после монтажа самого короба.
• Крепление дверей производится после того, как будет готова вся конструкция.

Пластиковые короба

Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.

В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.

Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.

Как выбрать?

Если вы решили произвести монтаж пластикового вентиляционного короба своими руками, то следует помнить, что все детали должны быть изготовлены одним производителем и выпущены одной партией. В противном случае отдельные элементы могут отличаться по качеству, цвету, и иногда, и по размеру. Чтобы избежать таких неприятностей, лучше всего приобретать готовый комплект.

Приобретая короба в магазине, желательно сразу проверить все детали на надёжность соединений — они должны входить друг в друга без усилий, но достаточно туго.

Наиболее распространёнными размерами, которые выпускаются в производство, являются:

• 110*105 мм, 120*60.мм, 204*60 мм — сечение;
• 0,5 м, 1 м, 1,5 м, 2 м или 2,5 м — длина каналов.

В продаже можно найти белые, однотонные цветные или короба, окрашенные под дерево. Поэтому каждый сможет подобрать подходящий к своей кухне цвет.

Пластиковые короба для вытяжки: обзор видов + правила установки

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов. Пластиковый вариант получил широкое распространение по причине дешевизны, долговечности и простоты монтажа, который можно провести самостоятельно.

Основные параметры существующих систем

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Читать  Как устанавливается вытяжка над плитой

Правила выбора сечения воздуховода

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Виды форм и типовые размеры

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов. При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали. Для поворота на углы не кратные 45 градусам используют так называемое разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники. Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы. В продаже наиболее распространены следующие варианты перехода:

• от диаметра 100 мм к размеру 110 х 55 мм;
• от диаметра 100 мм к размеру 120 х 60 мм;
• от диаметра 125 мм к размеру 204 х 60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу. Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей. Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Читать  Высота вытяжки над электрической плитой

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции. В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки. В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от кухонной вытяжки можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Нюансы выбора геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба. Однако для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

• По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
• Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
• Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом. В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью, а также не будет создавать шум при вибрации короба.

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Обратный клапан и решетка

Необходимым элементом вентиляционной системы является обратный клапан. Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода или используют специальную решетку с «жалюзи», препятствующими возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

• разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
• установить возле выхода тройник «вытяжка – решетка – обратный клапан»;
• использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении. Чтобы предотвратить такое развитие событий решетка, ведущая на улицу или в шахту, часто бывает снабжена специальной защитой, непреодолимой для животных.

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка. При любом варианте установка не представляет сложности и ее можно провести самостоятельно. Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок. Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба. Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д. В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Обеспечение герметичности пластикового короба

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод. Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Читать  Высота установки вытяжки над плитой

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

• Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
• Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии. С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Видео-примеры по выбору и монтажу

Монтаж кухонного короба. Ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника «вытяжка – решетка – естественная вентиляция»:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции.

Понравилась статья? Поделитесь ей

Особенности конструкций короба для кухонных вытяжек: главные параметры и секреты правильной установки

Установка вытяжных приборов обеспечит комфорт приготовления пищи и чистоту кухонного помещения.

Отсутствие вытяжки может привести к неприятным последствиям. Запахи способны впитываться в кухонные поверхности, а гарь и копоть стойко осядут на мебель и занавески. Выбор модели зависит от индивидуальных особенностей помещения и интенсивности эксплуатации.

Виды вытяжных устройств

Короб для вытяжки придаст эстетичный вид и скроет неприглядные элементы. Конструкция не отличается сложностью, позволяя изготовить и оборудовать деталь собственными руками. В случае производства кухонного гарнитура на заказ, можно предусмотреть короб на вытяжку в первоначальном проекте мебели.

Модификации отличаются габаритами, материалами изготовления и конструкцией. Варианты вытяжек подразделяются на два основных вида:

• стандартные приборы;
• телескопические выдвижные устройства.

Классические короба для вытяжек внешне схожи с обыкновенным навесным модулем гарнитура. Полое внутреннее пространство открывает возможность размещения рабочей основы устройства. Важно правильно рассчитать размеры короба. В первую очередь определяется ширина конструкции.

Расчет параметров короба: основные значения

Стандартные модели в ширину занимают 50 см. соответственно короб должен отвечать данным показателям. В случае если ширина устройства имеет другие значения, следует варьировать габариты изделия в соответствии с индивидуальными замерами.

Глубина шкафа рассчитывается исходя из размеров вытяжки. Минимальным значением для компактного размещения гофры и внутренних деталей выступает глубина в 30 см. Применяя короб под вытяжку на кухне для хранения кухонных принадлежностей, потребуется увеличить показатели до размеров стандартных навесных шкафчиков гарнитура.

Определение высоты конструкции основывается на значениях прилегающих элементов. Короб на кухне не должен выделяться среди других модулей гарнитура. Главная цель детали замаскировать недостатки, не привлекая лишнего внимания. Визуально конструкция должна создавать цельный горизонт и органично восприниматься. Важно учитывать технические параметры. Высота изделия не должна превышать допустимых значений от 85 до 65 см над варочной поверхностью.

Правильное расположение обеспечит корректную работу устройства и оградит от дискомфорта во время приготовления пищи.

Виды стандартных кухонных коробов

Современная вытяжка короба часто комплектуется стандартными внешними элементами, функциональность которых нацелена скрыть область соединения с вентиляционным каналом. Деталь можно увеличивать и встраивать до потолочной поверхности. Несмотря на общепринятый стандарт комплектации, далеко не все устройства оснащены данным видом коробов.

Конструкции могут отличаться материалом изготовления. Существует два основных типа стандартных коробов для вытяжек:

1. Пластиковые вентиляционные короба. Изделия выделяются эстетичными свойствами. Недостатком выступает не устойчивость материала к воздействию температур, солнечного света и механическим повреждениям. Недолговечность пластика со временем потребует заменить деталь. Размеры пластикового вентиляционного короба соответствуют стандартным параметрам вытяжки.
2. Металлические конструкции. Эксплуатационные характеристики детали во многом зависят от материала изготовления. Сталь с декоративным слоем может утратить привлекательный вид. Изделия из нержавейки наделены свойствами практичности и долговечности.

Конструкция короба для встраиваемой вытяжки

Материалом для изготовления корпуса шкафа для встраиваемых моделей выступает МДФ, натуральное дерево, или пластик. Выбор зависит от стилистического оформления кухни, фасада гарнитура. Необходимо учитывать гармоничное сочетание деталей интерьера.

Определяя параметры будущего короба, потребуется установить функциональность элемента. Размеры вентиляционного прямоугольного короба должны обязательно предусматривать пространство для рабочих деталей устройства и гофры. Принцип изготовления короба:

• по индивидуальным замерам выполняются детали будущей конструкции;
• далее производится надежное скрепление элементов, важно корректно использовать специальные уголки;
• после создания каркаса, монтируется полка и задняя плоскость;
• в завершение устанавливаются дверцы.

Установите короб согласно всех правил

Модификации короба для вытяжки телескопического вида

Сборка короба телескопической вытяжки схожа со стандартной конструкцией. Главное отличие заключается в очередности сборки. Изначально монтируется верхняя плоскость и боковые части. Размер конструкции тщательно корректируется под вытяжку, при необходимости стягивается.

На последнем этапе изготовления модели фиксируется нижняя деталь. Важно изготовить отверстие для гофры до момента фиксации нижнего горизонта. После сборки довольно сложно выполнить столярные работы. Функциональность устройства основывается на выдвижном элементе, который позволяет использовать вытяжку в период приготовления пищи.

Устройство должно учитывать главные параметры, обеспечивая практичность и легкость эксплуатации прибора. Пластик не желательно использовать в качестве материала несущей конструкции, возможно применение исключительно в декоративных целях. Короб надежно скроет визуальные недостатки элементов вытяжного устройства. Правильное изготовление и сборка обеспечат эстетичный вид вытяжного устройства, придадут интерьеру декоративность и завершенность.

Источники: http://strojdvor.ru/ventilyaciya/elementy-sistem/ventilyacionnye-koroba-dlya-vytyazhki-na-kuxne/, http://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html, http://obzorkuhni.ru/technique/osobennosti-konstrukcij-koroba-dlya-kuxonnyx-vytyazhek-glavnye-parametry-i-sekrety-pravilnoj-ustanovki/

openfile.ru

каким бывает и как устанавливается

Пластиковый короб для вытяжки: преимущества и недостатки
Пластиковый вентиляционный короб: элементы системы
Тонкости и нюансы соединения пластиковых воздуховодов

Согласитесь, большое количество современных строительных материалов в некоторой степени является обыкновенным конструктором, для установки которого мастеру достаточно знать некоторые правила.

Одним из таких конструкторов является пластиковый короб для вытяжки, который позволяет легко и быстро собрать даже самую сложную систему домашней вентиляции. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с преимуществами пластиковой вентиляции, комплектующими для таких вытяжных систем и принципом их сборки.

Короб для вытяжки пластиковый фото

Пластиковый короб для вытяжки: преимущества и недостатки

Как и говорилось выше, основным достоинством, которым обладает пластиковый венткороб, является простота его установки – собирается он по принципу труба-раструб, и для монтажа полноценной вентиляционной системы необходимо знать только комплектующие и принцип работы системы. В общем, все просто. Но кроме этого достоинства, у пластиковых вентиляционных коробов имеются и другие положительные качества.

1. Самое главное – это очень низкая степень шероховатости внутренней поверхности. Благодаря этому внутри трубы достаточно медленно нарастает копоть, сажа и пыль. В общем, если сравнивать пластиковую и железную вентиляцию, то последняя требует более частой прочистки, чем первая.
2. Очень большой срок эксплуатации. Производители гарантируют 50 лет, но, сами понимаете, пластик за это время разложиться на атомы не успеет – к примеру, обыкновенный полиэтиленовый пакет в природе разлагается не меньше чем за 15 лет. Что уже говорить о пластиковой трубе, толщина стены которой больше 1мм, а ее эксплуатация происходит в сухих помещениях.
3. Она не ржавеет и в ней не образовывается конденсат, как это обычно бывает в металлических вентиляционных каналах.
4. Пластиковые короба для вентиляции менее шумные, в отличие от своих железных собратьев – жесткая конструкция системы, образованная совокупностью коробов и прочих ее элементов, практически не резонирует с воздушным потоком, проводя его тихо и, можно даже сказать, практически не слышно.
5. Малый вес, что, опять же, сказывается на простоте работы с трубами.
6. Простая сборка, с которой может разобраться не то что любой домашний мастер, а даже домохозяйка или ее сын-школьник. Шучу, конечно, но технология сборки данной системы вентиляции действительно выглядит элементарно просто, и нюансов здесь практически никаких нет.

   Пластиковый вентиляционный короб фото

В принципе, можно добавить и другие более мелкие достоинства, но это уже будет лишним – по большому счету, они либо вообще несущественные, либо будут производить впечатление натянутости. Если говорить о недостатках, то здесь можно указать разве что ограниченный размер пластиковых коробов – как и говорилось выше, данный конструктор предназначен для квартир и строений небольшого размера.

Пластиковый вентиляционный короб: элементы системы

Одним из наиболее важных условий качественной сборки системы вентиляции из пластика является знание существующих элементов системы – не зная их, вентиляцию собрать не получится. Ознакомимся с ними поближе.

1. Вентиляционный короб (воздуховод). Короб может отличаться сечением и его размером – они бывают как круглыми, так и прямоугольными. Более удобными считается профильное сечение вентиляционного короба – такие воздуховоды достаточно легко крепить к плоскости и, если речь идет об их установке за подвесной потолок, то они занимают там меньше места. Если говорить про размеры такого пластикового короба для вытяжки, то они могут быть достаточно разнообразными, самое маленькое сечение – это 50 на 100мм, а самое большое 400 на 200мм.
2. Повороты. С их помощью достаточно просто изменить направление прокладки воздуховода в любой плоскости. Эти изделия могут отличаться как углом поворота, так и плоскостью поворота – если говорить про угол, то они могут осуществлять поворот под 45° или 90°. Что касается плоскости, то это либо горизонт, либо вертикаль.
3. Тройники. Здесь практически без вариантов – в большинстве случаев это равноценные тройники, все три выхода которых имеют одинаковое сечение. Угол ответвления у них также стандартный и составляет 90°.
4. Соединители – могут быть как равноценными, так и переходными, позволяющими выполнять соединения пластиковых вентиляционных коробов, размеры которых отличаются друг от друга. Через размер они не скачут – переход может быть осуществлен только плавно.
5. Обратный клапан. Это устройство позволяет осуществлять управление воздушными потоками – с его помощью можно задать необходимое направление движения воздуха. Зачастую такие изделия используют для предотвращения тока воздуха с улицы в моменты, когда принудительный вентилятор отключен.
6. Крепежные элементы. Это своего рода хомуты, позволяющие производить быстрый монтаж трубопроводов.

   Вентиляционный короб пластиковый прямоугольный фото

Кроме этих изделий, существуют еще и специализированные детали, позволяющие осуществлять быстрый и простой монтаж вентиляционных систем – к примеру, многофункциональная воронка, которая по своей сути является универсальным переходником. Также среди подобных изделий можно выделить переходы с профильных коробов вентиляции на круглые трубы.

Тонкости и нюансы соединения пластиковых воздуховодов

Прямоугольный вентиляционный пластиковый короб, как, в общем-то, и круглый, собирается в единую вентиляционную систему довольно просто, и нюансов здесь практически никаких не наблюдается. В частности, можно выделить всего пару моментов, на которые нужно обратить внимание в процессе сборки пластиковых воздуховодов.

1. Герметичность соединения. В отличие от канализационных труб, в которых используется аналогичный способ соединения элементов, в системах пластиковой вентиляции не используются резиновые уплотнители. По большому счету, они здесь просто не нужны – течь нечему и, соответственно, уплотнять нечего. С одной стороны это так, а с другой нет – при неправильной сборке, особенно если речь идет о системах принудительной вентиляции, через негерметичные соединения воздуховодов в помещение будет попадать загрязненный воздух. К примеру, запах с кухни будет проникать в гостиную, а это, сами понимаете, не очень хорошо. Именно по этой причине нужно правильно соблюдать порядок сборки труб – воздух должен двигаться в сторону раструба. Или же придется качественно герметизировать каждый стык с помощью силикона.
2. Надежность крепления. Нет надежного крепления, значит о долговечной герметичности воздуховодов никакой речи не может быть. Стандартным считается установка крепежных деталейчерез каждые пару метров на длинных магистралях и через каждый метр на коротких участках воздуховодов. Из опыта могу добавить только одно – крепить воздуховоды нужно на каждом соединении. Если это тройник, то его необходимо устанавливать на два хомута – при таком подходе к делу можно рассчитывать практически на вечную эксплуатацию (пока не сгниет труба или крепеж) системы вентиляции.

   Венткороб пластиковый фото

В заключение следует добавить несколько слов о таких моментах, как организация входа и выхода вентиляционной системы. Под входом обычно подразумевается воздухозабор, а под выходом то место, куда воздух выбрасывается. Если это вытяжка, то на входе монтируется вентилятор, а на выходе решетка. Если же говорить о приточном канале вентиляции, то здесь все наоборот, за исключением одного момента – в большинстве случаев применяется канальный вентилятор, который монтируется непосредственно в трубу.

Напоследок несколько слов о таком моменте, как эффективность системы вентиляции – чаще всего она обусловлена правильно подобранным вентилятором, и этому моменту нужно уделить особое внимание. В современных системах для дома все довольно просто, и мощность этих устройств имеет прямую связь с их выходным диаметром. То есть если устанавливаете воздуховоды диаметром 80мм, следовательно и вентилятор нужно подбирать аналогичный. Но здесь имеется один подвох – система нормально работает при длине воздуховода 3м. Дальше на каждый метр дополнительной трубы происходит снижение эффективности на 5-10%. Не учитывать такой момент просто нельзя – исправляется он подбором более мощного вентилятора и его установкой в заведомо расширенный воздуховод.

В принципе все, именно так обстоят дела с этим материалом. Как видите, пластиковый короб для вентиляции является нормальным решением для небольших жилых домов и квартир. Это следует помнить при изготовлении систем вентиляции.

Автор статьи Александр Куликов

vashesamodelkino.ru

Пластиковый короб для вытяжки, монтаж, преимущества

Короб для вытяжки изготавливается различной формы, это зависит от системы вентиляции. С помощью короба надежно маскируется вытяжное устройство классического встраиваемого вида, и телескопические выдвигаемые системы.

Перед тем как приступить к изготовлению короба, необходимо учитывать все параметры вытяжной системы.

1. Обычно ширина вытяжки составляет до 50 сантиметров, такой показатель должен иметь и изготавливаемый короб. То есть ширина короба должна соответствовать размерам вытяжки.
2. Самая большая глубина системы 30 сантиметров, в противном случае в коробе не хватит места для всех вентиляционных элементов. Глубину можно сделать больше, при изготовлении шкафа подвесного вида.
3. Вытяжная система должна располагаться на высоте не меньше 65 сантиметров от поверхности плиты, и не больше 85 сантиметров. Соответственно для короба выбирается такая же высота.

Изготовление конструкции для системы встраиваемого и телескопического вида

Самым используемым материалом для изготовления короба является пластик. Такие материалы имеют красивый вид, и хорошо сочетаются с различными интерьерами. При изготовлении короба из пластика, необходимо учитывать разницу верхней и нижней части.

Верхняя часть должна перекрывать только половину глубины короба. Задняя стенка прикрепляется к верхней части, поэтому все размеры этих элементов должны соответствовать. При выполнении разницы верха и низа, необходимо учесть, что стенка, расположенная сзади, должна скрыть все элементы вентиляции, в том числе и гофру. Пространство изделия должно иметь достаточно места для вместимости всех элементов устройства.

Установка короба из пластика для вытяжки классического вида, выполняется по определенной последовательности.

1. Вначале необходимо создать заготовки, материал распиливается с особой аккуратностью, чтобы не поломать его в ненужных местах, для этого можно использовать электрический лобзик.
2. Для соединения панелей используют металлические уголки. Чтобы соединить один элемент понадобиться два уголка. Закрепляют их с помощью саморезов, чтобы крепления были надежными, уголки должны иметь толщину от 2 миллиметров.
3. Полка, расположенная в серединной части, а также стенка заднего вида устанавливается после изготовления короба. Полка также обеспечивает жесткость конструкции, после выполнения всех работ, устанавливают дверцы.

Короб для вытяжного устройства телескопического вида изготавливается так же, как и для классических систем. Но основным отличием при сооружении короба для телескопической вытяжки, является начальная установка верхней и боковых частей, они должны закрепляться первым делом. После стяжки короба, его подгоняют под размеры вытяжной системы. Затем приступают к закреплению нижней части. При этом необходимо учитывать, что в нижней части выполняется отверстие под гофры вентиляционной системы.

Как восстановить короб для вытяжного устройства?

В квартирах некоторое время назад конструкцию для вытяжной системы уменьшали, для того чтобы увеличить кухонное пространство. Небольшой размер конструкции нарушает работу вентиляционного устройства, загрязненный воздух попадает в квартиры, расположенные на этаж ниже. Для того чтобы избежать такой проблемы, выполняют восстановление короба.

1. Вначале все каналы вентиляции необходимо открыть, для этого убирают все препятствующие перегородки, в некоторых случаях производят вырезку плитки.
2. Затем подбирают необходимые материалы для изготовления короба, недостающие элементы устанавливаются на прежний участок.
3. Вначале восстанавливают пространство изнутри, а затем – снаружи. Чтобы восстановить конструкцию стен, используют плиты гипсолитового вида.
4. Проверяют, как работает вытяжная система, а затем устанавливают короб декоративного вида из пластика или других материалов.

Восстановить конструкцию можно с помощью специальных работников или самостоятельно.

Особенности установки короба при сооружении вытяжной системы

Для того чтобы вентиляция качественно работала, её необходимо правильно собрать, при выходе, воздуху не должны мешать различные элементы. Поэтому всю систему собирают так, чтобы поток воздуха был направлен к раструбу. Если направление будет перепутано, то в дальнейшем нарушиться герметичность вытяжного устройства, в результате грязный воздух попадает в помещение.

Также необходимо уделить внимание крепежным элементам, при неправильной сборки, отсутствует жесткость системы, при этом воздух создает движение труб, что также способствует нарушению их герметичности, различные детали могут расшатываться, и отсоединяться. Чтобы избежать таких проблем, на каждом соединении располагают крепежи.

Для надежности соединения, перед тем, как собрать короб, все стыковочные швы обрабатываются специальным клеем или герметиком. Таким образом, можно придать жесткость конструкции, и обеспечить прочное соединение. Но при необходимости очистки внутреннего пространства короба, он не подлежит разборке. Если воздуховод имеет один угол, то чистка осуществляется без труда. Но при наличии большого количества изгибов, работа будет выполняться сложнее.

Как определить размеры короба для вытяжной системы?

Вначале определяют ширину вытяжного устройства, стандартный показатель 500 или 600 миллиметров. Короб должен иметь такую же ширину, как и устройство, в противном случае понизится эффективность работы. При отличии от стандартных показателей, для конструкции выбирают индивидуальные размеры.

При выполнении глубины, минимальный показатель должен быть 280 миллиметров. При регулировке высоты, необходимо учитывать рост пользователя, а также стандартный показатель, который допускается техникой безопасности, то есть не меньше 650 миллиметров, и не больше 850 миллиметров. Показатель высоты должен соответствовать остальным шкафам на кухне, он не должен отличаться, иначе маскировка будет иметь некрасивый вид.

Как установить видимую часть короба?

Дверцы короба могут быть установлены двумя способами, оба элемента являются распашными. Также можно использовать одну дверцу, которая будет открываться путем поднятия, то есть снизу вверх. При установке учитывают особенности расположения других кухонных фасадов.

Для выполнения фасада не используют стекло, так как этот материал не способен скрыть все элементы конструкции, расположенные внутри. Также нет смысла использовать зеркало, его основной функцией является увеличение пространства, а так как фасад располагается выше уровня глаз, то свойство материала будет минимальным. Желательно чтобы фасад маскировочного короба не имел отличия от другой мебели на кухне, поэтому при приобретении рабочей поверхности и шкафов, необходимо сразу знать размеры вытяжной вытяжки.

При самостоятельном изготовлении короба, необходимо подобрать максимально похожий материал, а также составы для окраски, и выполнения узора.

Технология установки короба из пластика для вытяжки

Первым условием является то, что короб для вытяжного устройства должен соответствовать размерам системы. При самостоятельной установке конструкции, не обязательно соблюдать стандартные правила по установки шкафов, так как видимые части вытяжной системы останутся заметными. При самостоятельном изготовлении, можно соорудить в серединной части полку, которая будет обеспечивать жесткость соединения конструкции.

Все соединения необходимо обработать герметиком, для повышения прочности соединения, все элементы могут закрепляться между собой с помощью саморезов. При этом нет необходимости выполнять разметку, и соответствующие отверстия.

Также при изготовлении короба, необходимо оставлять пространство для открытия дверей. После установки самого короба, приступают к установке фасадов. Если устройство имеет нестандартные размеры, то короб изготавливается по индивидуальным показателям. Дверцы в коробе должны открываться, это позволит беспрепятственно осуществить доступ к вытяжному устройству, и вымыть конструкцию изнутри.

То есть вначале устанавливается верхняя, боковая, и задняя часть конструкции, а затем приступают к закреплению фасадных дверей.

Вначале необходимо начертить рисунок конструкции со всеми размерами, а затем выполнить заготовки. На полке нижнего вида выполняют отверстие для расположения гофры вентиляции. Все элементы скрепляются между собой с помощью саморезов, и уголков из металла. Для одного соединения необходимо использовать два уголка, толщина которых от 2 миллиметров. Повышают жесткость конструкции с помощью полки, расположенной посередине. В заключении устанавливают фасады, лучше сделать две двери распашного вида, это поможет обеспечить быстрый и лучший доступ к вытяжной системе.

Преимущества короба из пластика

Основным преимуществом короба из пластика для вытяжной системы является легкость монтажа.

1. Срок службы пластикового материала является длительным, он не подвергается коррозии, и является устойчивым к влажности, появлению сырости, и грибковых элементов. В таком коробе не скапливается конденсат.
2. С пластиковым материалом очень удобно работать, так как он отличается маленьким весом.
3. Конструкцию из пластика можно изготовить самостоятельно, это помогает сэкономить на расходах.
4. Короб пластикового вида не требует особого ухода, он легко моется, и поддается очистке моющими средствами. Внутри конструкции не скапливается много грязи, при работе вентиляции нет значительного шума.
5. Короб из пластика является экологически чистым, не выделяет токсических веществ, которые вредят здоровью, и окружающей среде. Поэтому установка будет экологически чистой.
6. Короб из пластика может соответствовать стилю помещения, при этом гармонируя с другими элементами мебели.

Что представляет собой короб из пластика для вытяжки?

Короб для вытяжки на кухне может изготавливаться из различных материалов, наиболее практичным, и долговечным является пластик, он имеет более привлекательный вид, и высокую прочность. Пластик является устойчивым к повреждениям механического вида, коррозии, и появлению сырости, материал легок в уходе, не требует серьезной очистки.

Короб представляет собой шкаф навесного вида, который обычно выполняется из того же материала, что и вся кухонная мебель. В другом случае можно использовать пластиковый материал. Шкаф, который располагается над вытяжным устройством, способен спрятать все элементы системы.

Для каждого вида вытяжки используется различные короба, они могут иметь стандартные и индивидуальные размеры. При установке вентиляционного короба из пластика, необходимо приобретать все элементы в комплекте от одного производителя, чтобы они не имели отличия по цвету и качеству. При приобретении коробов, необходимо сразу проверить наличие всех комплектующих элементов. Конструкция может иметь различные цвета, однотонные или сделанные под дерево и другие материалы. Это позволяет создать конструкцию, подходящую к любому интерьеру. При изготовлении короба из пластика для вытяжной системы, необходимо учитывать стандартные или индивидуальные размеры устройства. Такой материал имеет различные преимущества, отличается легкостью монтажа и транспортировки.

superarch.ru
