Короба для вытяжки – технические характеристики и дизайнерские идеи

100 фото идей создания декоративных кожухов своими руками

На кухне готовится еда для поддержания здоровья и бодрости членов семьи. Но во время ее приготовления выделяется много веществ, попадающих в воздух и создающих неприятный запах мешающий приему пищи. Чтобы избавится от остатков сгоревшего жира, канцерогенов используется вытяжка. В ее состав входит один из вариантов короба — он, может быть, различных видов на основе множества материалов.

Далее разберемся какой короб лучше выбрать для различных кухонных комнат, чтобы вы могли максимально качественно очищать помещение и образовывать, подходящий микроклимат, способствующий приятному приему пищи.

Виды вытяжек

Выделяется три основные версии вытяжки. Рассмотрим их по отдельности:

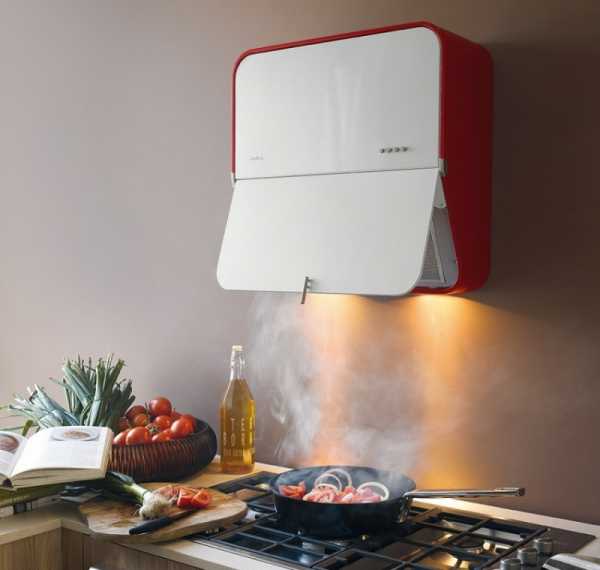

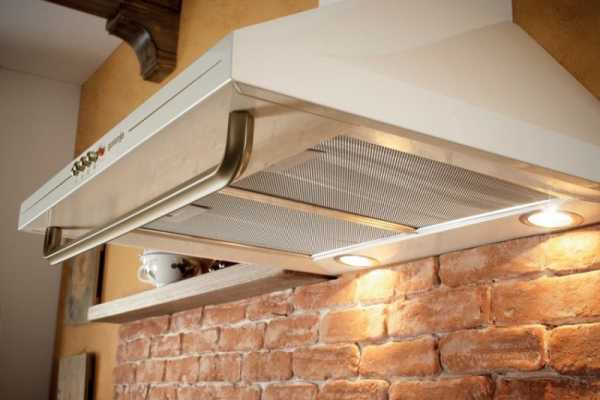

Подвесная версия вытяжки отличается наличием фильтра для очистки воздуха. Он размещается над плитой. Для нее не нужен воздуховод либо вывод в систему вентиляции. Придется лишь иногда менять фильтр. А в варианте с металлическим фильтром придется промыть его после засорения, а менять не нужно.

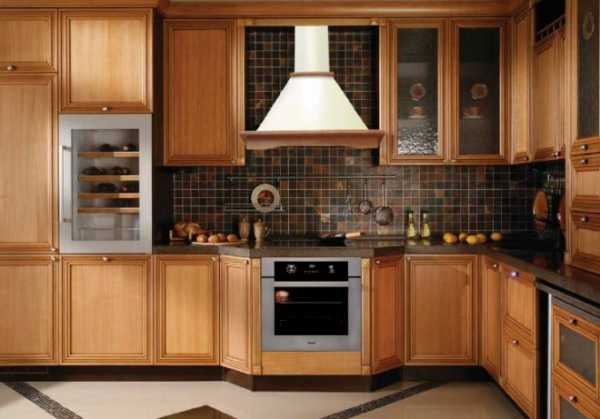

Купольная версия по строению похожа на камин, и обычно обладает собственным воздуховодом и системой вывода в канал вентиляции.

Но бывает двух видов:

• Проточный вид с непосредственным выводом в систему вентиляции. Его считают самым популярным из этого семейства.
• Версия на основе системы рекуперации с применением фильтра. Используются одноразовые версии и многоразовые для длительного применения. В дополнение имеет угольные фильтры — очищают воздух примерно на 70 %. Требуют замену после полного загрязнения.

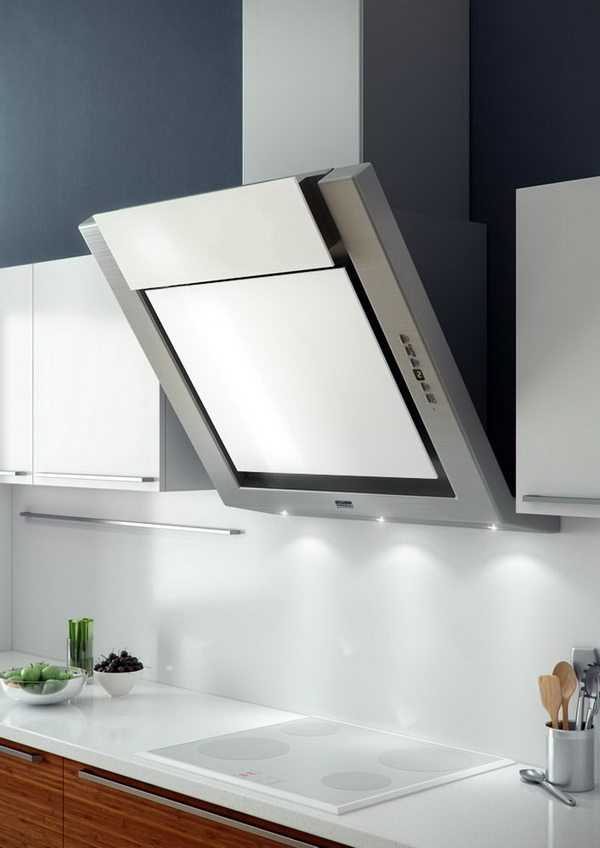

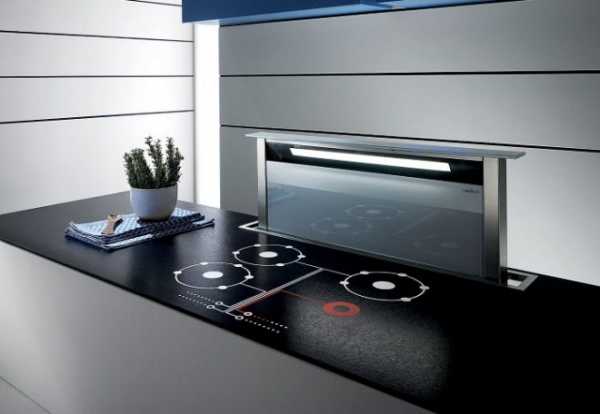

Встраиваемая версия отличается сокрытием основных элементов. Можно видеть лишь фасадную часть. Обычно создается в одном стиле с остальной кухонной мебелью. Часто входит в кухонные комплекты. Очень популярна, поскольку отличается компактностью и простотой, огромным выбором видов.

Как выглядит короб, где находится и зачем нужен?

Короб — фактически покрытие для воздуховода и некоторой части вытяжки необходимое для сокрытия ее основных элементов. Он бывает различной формы на основе множества материалов. Помогает создать для союза вытяжки и воздуховода завершенный внешний вид отлично сочетающийся с дизайном кухни.

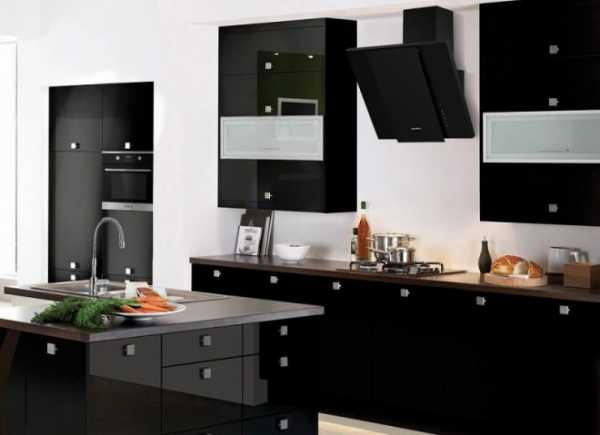

Ознакомьтесь с фото короба для вытяжки, чтобы осознать о чем идет речь. Его назначение кроется в создании декорации для улучшения внешнего вида конструкции, помогающей очищать воздух на кухне.

Из каких материалов создается короб?

Производители научились изготавливать этот декоративный элемент на основе различных материалов и размеров. Все зависит от стиля кухни и функциональной необходимости. Можно сделать индивидуальный заказ, указав размеры короба для вытяжки, его дизайн, цвет, назначение, стиль, и вы получите идеальный вариант, но за не малую сумму.

Но не стоит забывать, что он должен качественно понижать шум от электродвигателя установленного в вытяжке. Обладать стойкостью к влаге, воздействию различных химических элементов, изменению температуры.

Рассмотрим основные материалы для изготовления короба под вытяжку и системы вентиляции.

Пластиковый короб на основе поливинилхлорида бывает прямоугольной либо круглой формы. Он обладает положительными сторонами:

• Его быстро и очень легко монтировать;
• Отличается качественной звукоизоляцией, прочностью, длительностью эксплуатации, защищен от коррозии;
• Отлично режется, что помогает правильно соединять с основными конструкциями;
• Обладает не большим весом, и не создает давление на канал воздуховода и вытяжку.

К сожалению недостатки тоже есть. Они выражаются в таких проблемах:

• Белый пластик постепенно становится желтым, серым и заметно матовым;
• Появляются различные вмятины из-за тяжести различных предметов либо в результате другого воздействия;
• Постепенно поверхность становится пористой и там собирается грязь, пыль — от нее сложно избавится;
• Сборка проводится на основе правильной последовательности.

Металлический короб отличается повышенной надежностью, поскольку очень часто для его изготовления используется нержавейка. А обычный металл покрывают краской порошкового вида.

Рассмотрим положительные стороны короба из нержавейки:

• Его легко мыть, поскольку он не впитывает никакие виды грязи либо пыли;
• Отличается прочностью и долговечностью;
• Обладает стильным вариантом дизайна, подходящим для всех кухонь;
• На поверхности не появляются царапины либо коррозия.

Но есть множество недостатков. Рассмотрим проблемные места короба из нержавейки:

• Отличается высокой ценой;
• Не предлагает большой выбор цветов для окрашивания поверхности;
• Его сложно собирать, поскольку необходимо придерживаться точности размеров;
• Конструкция обладает повышенной массой и ее необходимо качественно закреплять;
• Не предлагает изоляцию от шумов;
• На поверхности легко остаются отпечатки от пальцев — от них сложно избавится;
• Для сборки, может, потребоваться сварка либо резьба с помощью болгарки. Впрочем, с этой проблемой иногда можно справится с помощью клея для металлических поверхностей.

Декоративный короб на основе древесины отлично сочетается с различными гарнитурами, созданными из этого же материала. Он сможет дополнить дизайн, поскольку обладает такими же свойствами, и предложит функциональную часть использования.

Дерево относится к экологически чистым материалам и это основное преимущество такого короба. Отрицательной стороной можно считать лишь его большой вес, что потребует качественного закрепления.

Как изготовить собственными усилиями

Этот вариант подходит, если хочется сэкономить деньги либо появилась мысль по вписыванию изделия в дизайн кухни. Но, чтобы сделать монтаж короба вытяжки своими руками его необходимо изготовить.

Для начала необходимо учитывать, что он должен сочетаться с дизайном, а лучше быть его частью, обладать устойчивостью к воздействию моющих либо чистящих средств. Рассмотрим этапы его создания:

• Подготовьте эскиз на основе натуральной величины, чтобы с его помощью вырезать необходимые заготовки;
• Для этого рекомендуем пользоваться электрическим лобзиком, поскольку он позволяет создавать гладкие и ровные края заготовки;

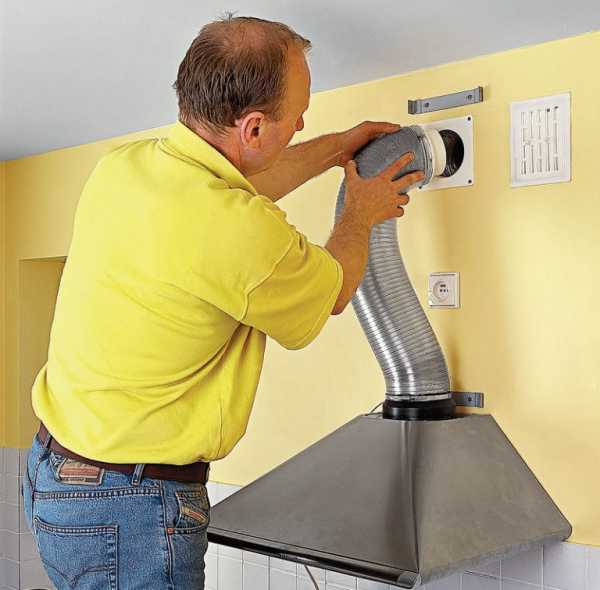

• На нижней части необходимо создать отверстие для подсоединения гофры под систему вентиляции;
• Соедините заготовки саморезами и металлическими уголками;
• Используйте два уголка с толщиной не меньше 2 мм для создания одного соединения заготовок.

Теперь вы получили различную информацию для приобретения качественного короба под систему вытяжки либо изготовления собственными усилиями. Помните, что для различных вытяжек потребуется особый вариант короба.

Фото короба для вытяжки

Также рекомендуем посетить:

mojdominfo.ru

выбираем и монтируем своими руками

Вытяжки предполагают фильтрацию или принудительное выведение отработанного воздуха в вентканал или отверстие, проделанное в стене или крыше здания. Большинство современных кухонь сразу проектируются с учетом установки прибора на минимальном расстоянии от входа в вентиляционную шахту. Самый простой вариант – спрятать неприглядные коммуникации в один из закрытых шкафчиков. Но если комната уже обставлена, а месторасположение плиты от вентиляции далековато, замаскировать «путь» воздуховода поможет короб для вытяжки на кухне. Рассмотрим подробнее, как правильно выбрать эту конструкцию, чтобы и прослужила долго, и в интерьер вписалась гармонично.

О необходимости принудительной вентиляции на современной кухне сказано немало: она не только делает процесс приготовления пищи более комфортным, но и улучшает циркуляцию воздуха в помещении, препятствует образованию жирового налета и продлевает срок службы отделки и мебели.

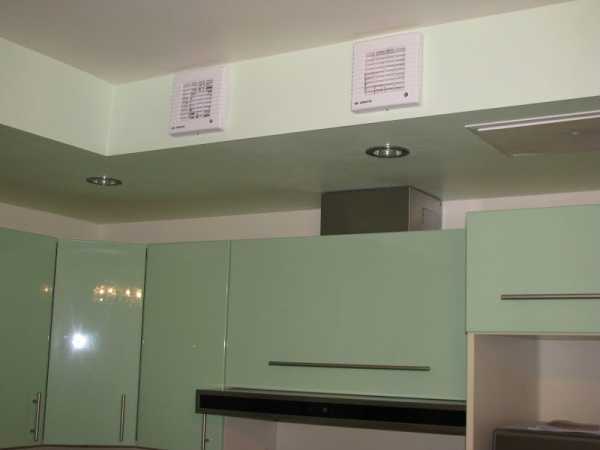

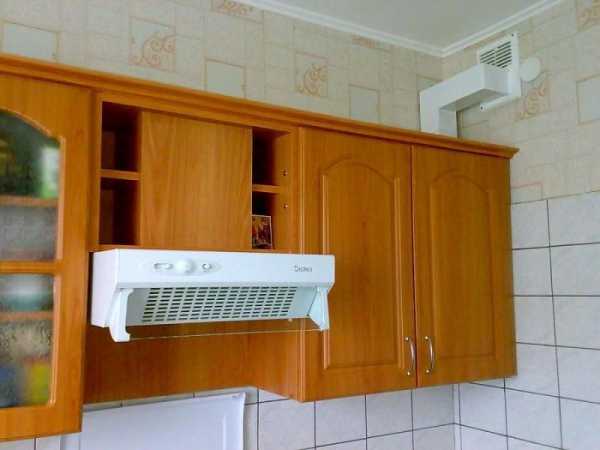

Удачное решение для маскировки короба

Конструкция короба для вытяжки напрямую зависит от типа самого прибора. Бывают угловые, островные, настенные, подвесные, телескопические вытяжки, но подключения к системе вентиляции требуют только девайсы, работающие по отводящему принципу.

Системы, в которых панель с решеткой остается на виду или декорируется куполом, имитирующим каминную трубу. Обычно в таких моделях воздуховод идет уже в комплекте и изготавливается в одном стиле с фронтальной частью. Поэтому открытые вытяжки чаще всего устанавливают в просторных кухнях, площадь которых позволяет использовать технику не только с функциональной стороны, а и для декора. Самые популярные интерьерные стили: хай-тек, минимализм, техно, классика, кантри и его разновидности.

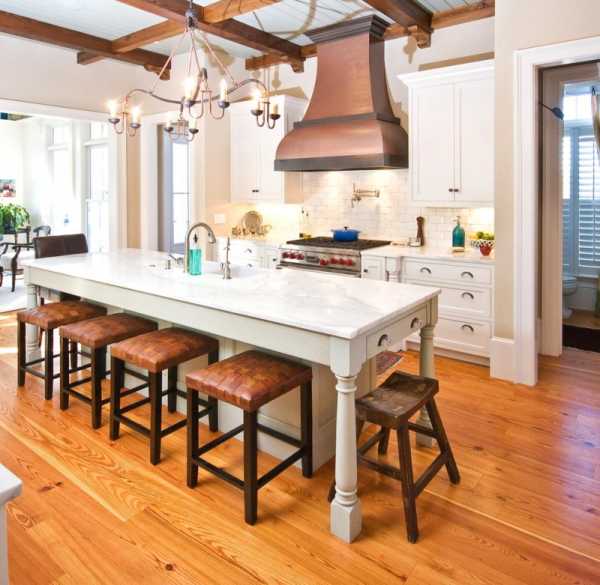

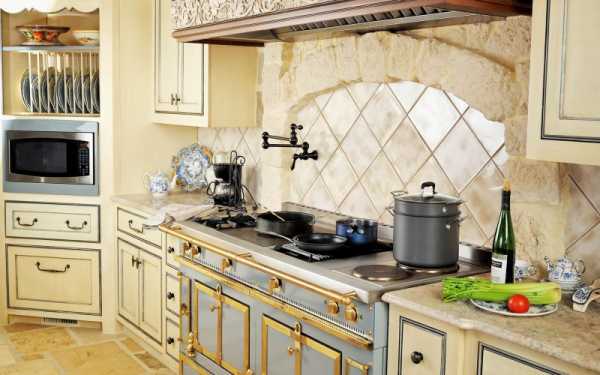

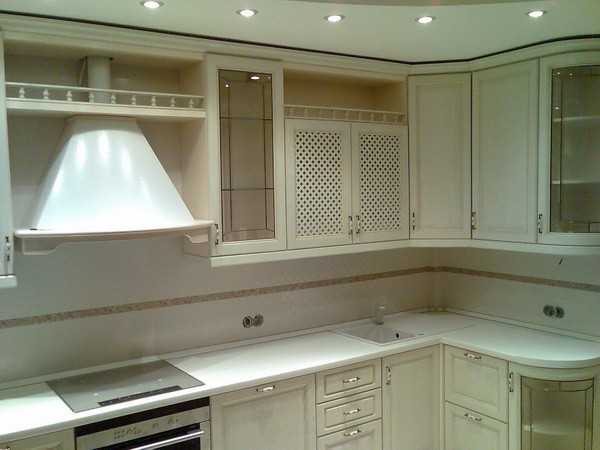

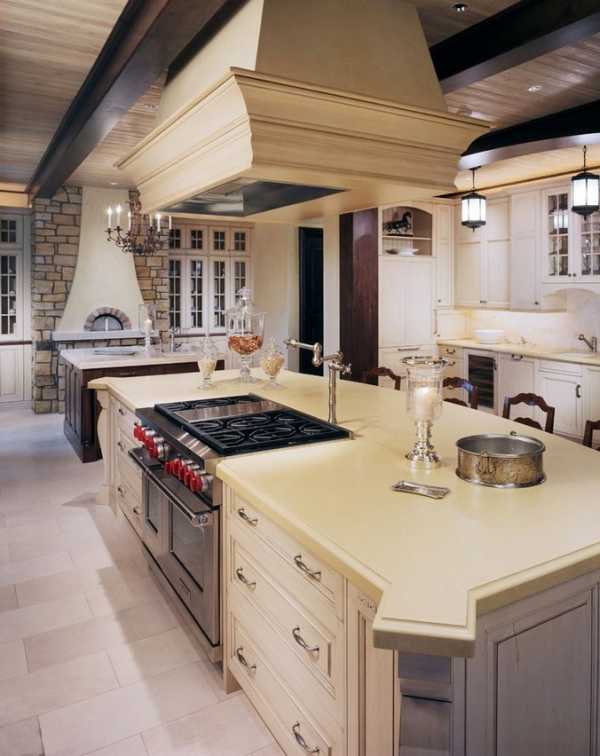

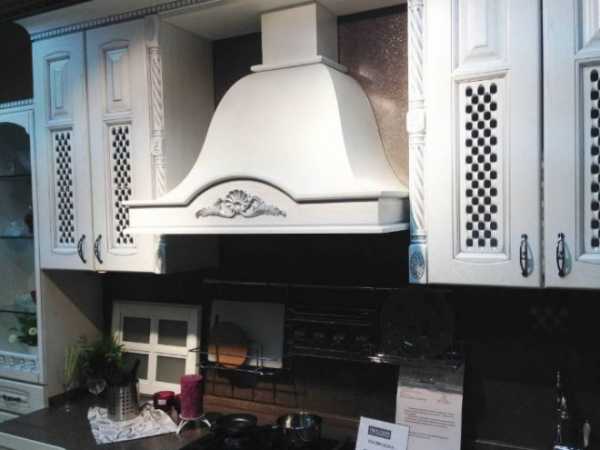

Купольная вытяжка на кухне в стиле кантри

Снаружи остается только сама панель, а остальная часть прибора монтируется в мебель. Но если гофра выходит за пределы «маскировочной» тумбы, она декорируется вентиляционным коробом. Такие вытяжки наиболее популярны из-за лаконичного дизайна и возможности вписаться практически в любой интерьер без особых усилий.

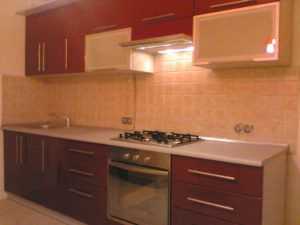

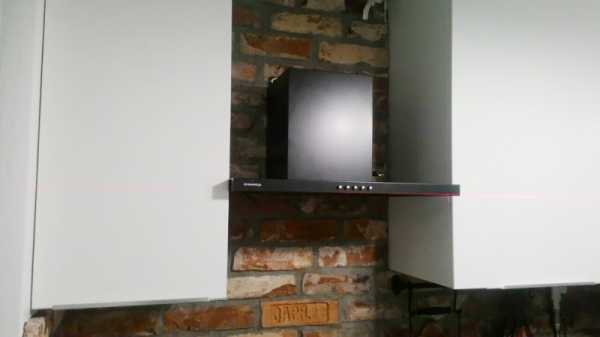

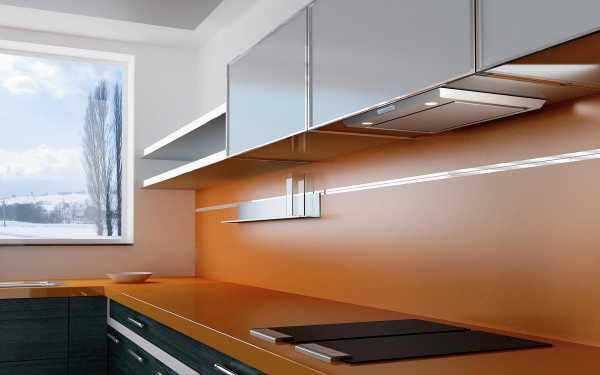

Встроенная вытяжка на современной кухне

На заметку! В помещениях, где короб для вытяжки установить проблематично, можно использовать рециркуляционные модели приборов, которые не отводят воздух в вентиляцию, а очищают его через фильтр. Поэтому они не нуждаются ни в воздуховоде, ни в приспособлениях для его маскировки.

Существуют круглые, квадратные и прямоугольные пластиковые короба для вытяжки. Выбор конструкции во многом зависит от формы вентиляционного отверстия, но следует учесть, что плоские короба, которые так легко прячутся за мебелью или в углу комнаты, обычно рассчитаны на маломощные приборы. А вот трубы с круглым и квадратным сечением справятся с большим объемом воздуха, но замаскировать их не легче, чем гибкую гофру (хотя в любом случае пластиковая конструкция выглядит более эстетично).

Преимущества и недостатки материала ↑

Пластиковый короб для вытяжки может выполнять функцию и воздуховода, и декора. Он неплохо выглядит без дополнительной отделки благодаря лаконичному внешнему виду, но при необходимости может быть окрашен в цвет стен или мебели. Прямоугольную конструкцию можно уложить прямо поверх кухонного гарнитура, не прибегая к особым ухищрениям по маскировке.

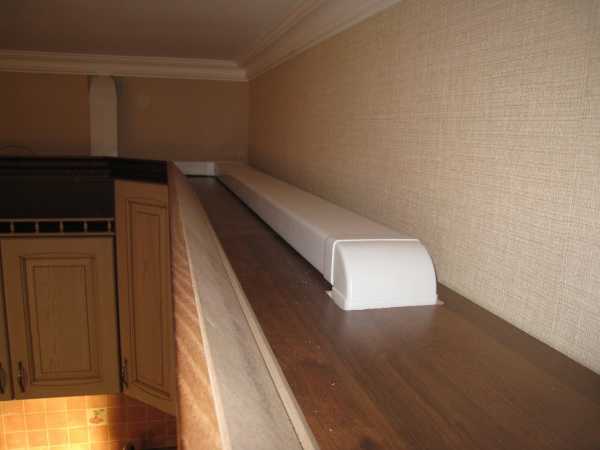

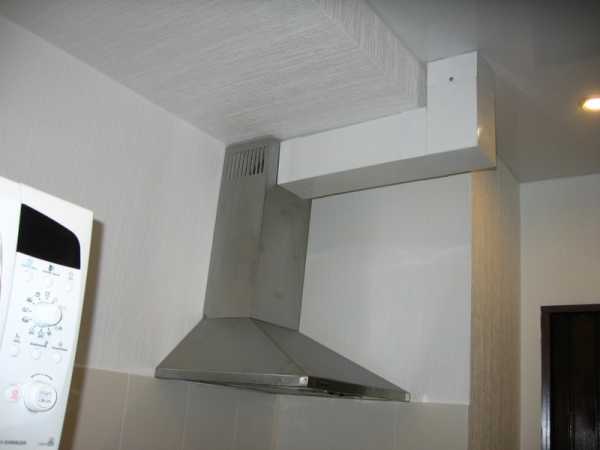

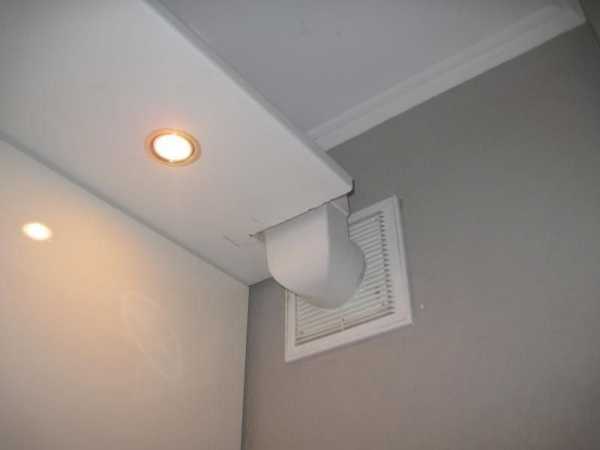

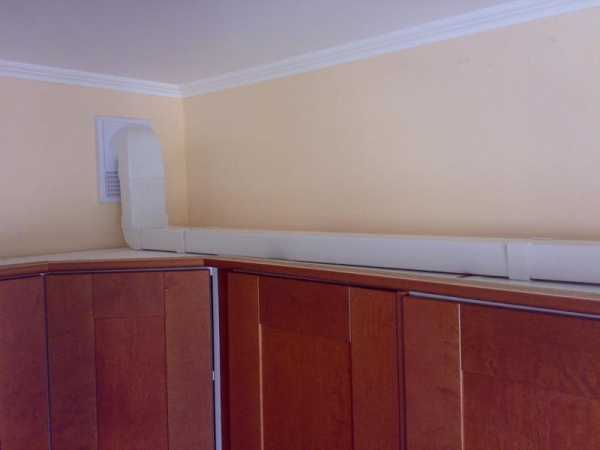

Плоский пластиковый короб легко прячется на мебели

Плюсы пластиковых коробов:

• Невысокий уровень шума – низкая проводимость материала ощутимо снижает звуковой эффект от работающей вытяжки. Короб практически не резонирует с воздушными потоками еще и благодаря достаточно жесткой конструкции.
• Длительный срок службы – этот материал не подвергается коррозии, хорошо переносит влажность и препятствует скоплению конденсата.
• Гигиеничность – на внутренней поверхности пластика практически не оседают пары жиров и других взвешенных частиц, которых достаточно много в отработанном воздухе. А значит, и примерять на себя роль «трубочиста» придется нечасто.
• Быстрый монтаж – благодаря малому весу с пластиком удобно работать.
• Легкий уход — достаточно всего лишь периодически протирать пластик от пыли влажной тряпкой.

Главные недостатки пластика в основном эстетические: со временем белый короб может пожелтеть или посереть, а цветной – выгореть под воздействием солнечных лучей. Но если воздуховод будет правильно смонтирован и спрятан за козырьком мебели, это не имеет особого значения.

На заметку! Следует учесть, что, хотя пластик считается довольно прочным материалом, он легко образует вмятины при механическом воздействии. Поэтому придавливать конструкцию тяжелой посудой, которая тоже нередко располагается на кухонной стенке, категорически не рекомендуется.

Особенности монтажа ↑

Пластиковый короб для вытяжки на кухне легко собрать своими руками. Монтируется он по принципу «раструб-труба». А большой ассортимент стыковочных соединений и элементов различной длины позволяет установить конструкцию даже в помещении, где много углов и других препятствий. При необходимости подгонку труб можно выполнить и вручную – пластик легко пилится обычной ножовкой.

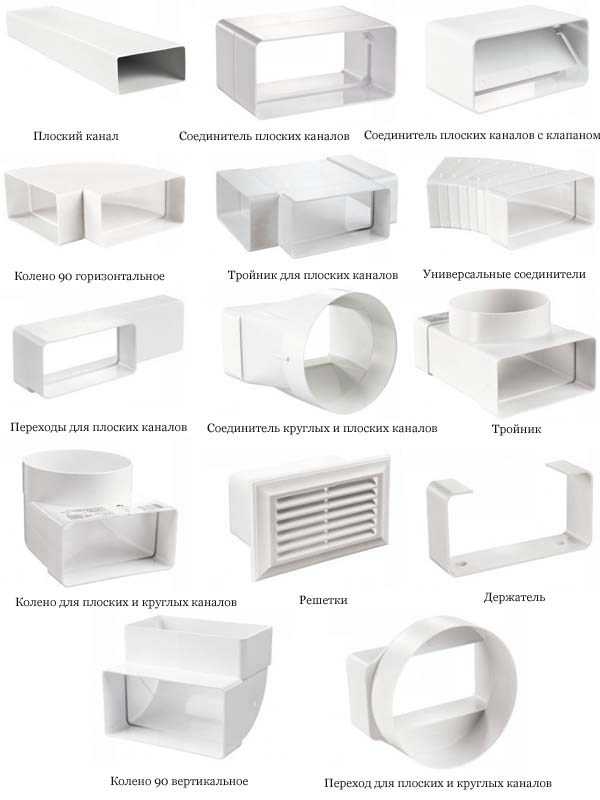

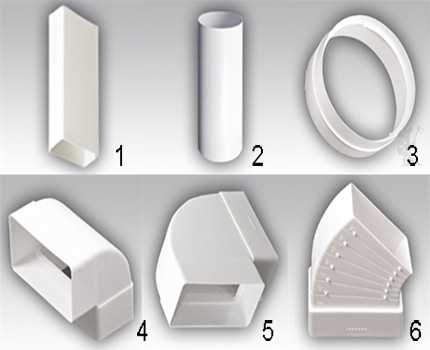

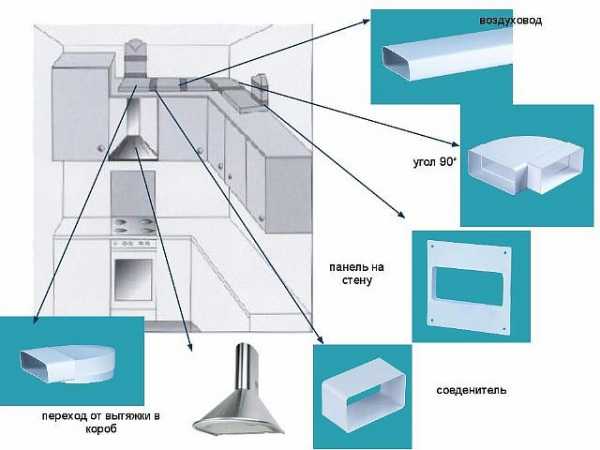

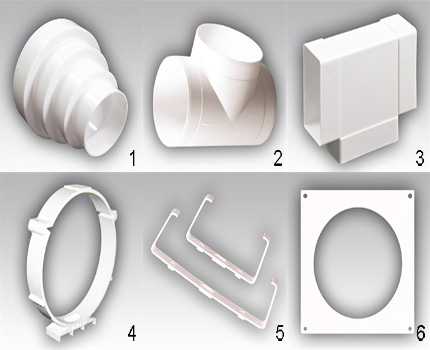

Элементы пластикового короба

Важно! Старайтесь спроектировать воздуховод так, чтобы в нем было как можно меньше поворотов, ведь каждый изгиб уменьшает КПД вытяжки на 10-30 %!

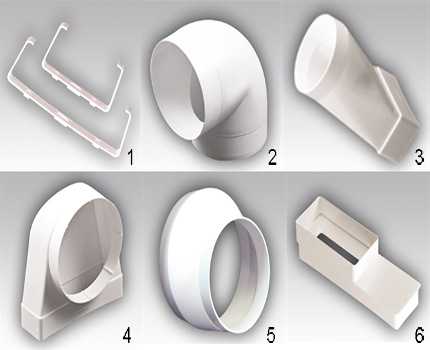

Чтобы собрать пластиковые короба для вытяжки на кухне, можно купить помимо основных труб следующие вспомогательные элементы:

1. «Колено» — прямоугольная или округлая деталь для изгибов воздуховода. С ее помощью можно выполнить поворот короба на 45 или 90 градусов.
2. Переходники – позволяют создавать комбинированные конструкции, в которых одновременно используются и круглые, и прямоугольные трубы (например, от вытяжки выходит более мощный воздуховод из трубы с круглым сечением, который у стены или потолка переходит в лаконичный прямоугольный короб).
3. Соединители – если длины одной трубы недостаточно для подвода к вентиляционному отверстию, приходится наращивать воздуховод, используя еще фрагмент трубы и переходник. Разумеется, соединитель должен соответствовать сечению и форме деталей.
4. Антивозвратный клапан – обеспечивает движение воздуха только в сторону вывода. Если в вентканале срабатывает обратная тяга (например, при сильном ветре или работе мощной вытяжки в соседней квартире), клапан перекрывает вход в шахту и блокирует проникновение неприятных запахов.

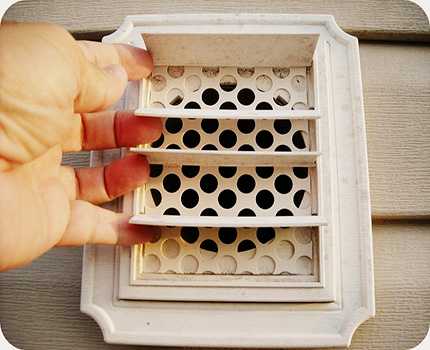

5. Решетка – фиксируется на самом входе в шахту и предусматривает отверстие нужного сечения, куда заводится вентиляционный короб для вытяжки накухне

Используя эти элементы, можно собрать конструкцию любой протяженности. Главное – крепить соединения последовательно, не забывая о том, что воздух по вытяжке должен двигаться только в одном направлении.

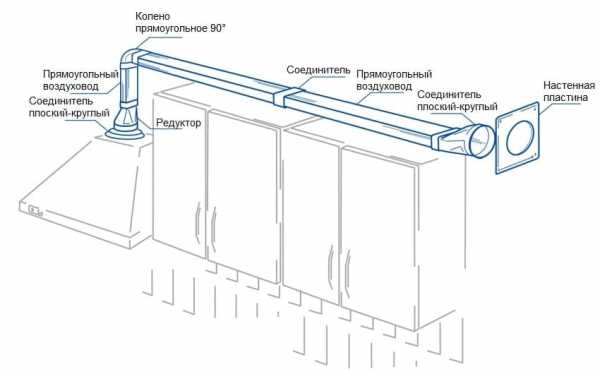

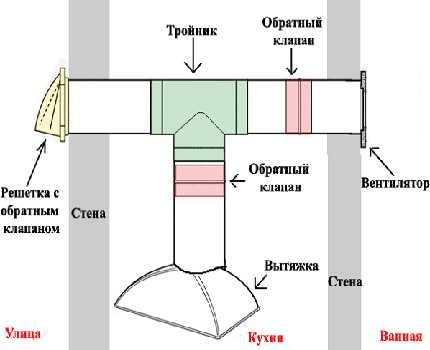

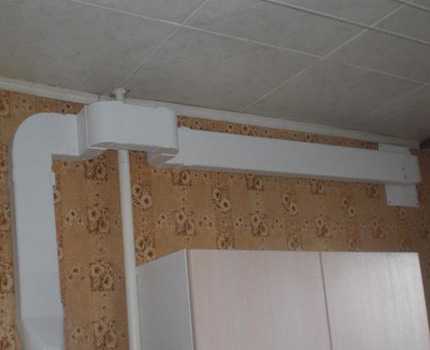

Пример конструкции пластикового короба

На заметку! Некоторые мастера советуют обрабатывать стыки герметиком, чтобы увеличить жесткость конструкции. Но такой короб будет сложно прочистить изнутри, особенно если у него больше одного изгиба. Если конструкция имеет небольшую протяженность или дополнительный упор (например, крышу шкафчика), герметизировать ее не стоит.

Декоративный короб на вытяжку в кухне может быть изготовлен из алюминия, нержавейки или стали, покрытой защитным слоем полимеров или краски. Конструкция квадратной или прямоугольной формы с большим сечением удобно маскирует телескопический воздуховод, который позволяет установить вытяжку на нужном расстоянии до платы. Такой дизайн идеально вписывается в современный урбанистический интерьерв стиле хай-тек, техно или лофт.

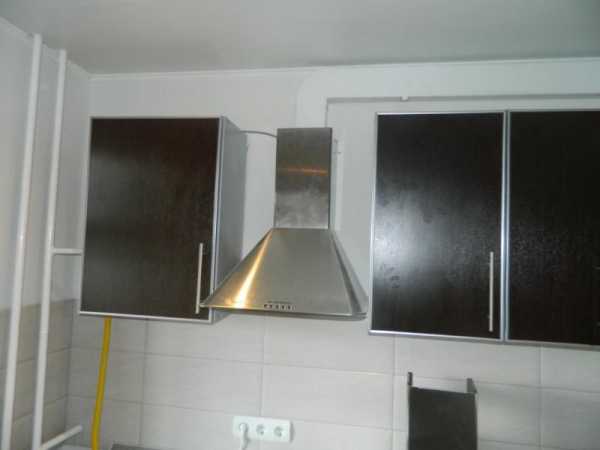

Короб из нержавейки может стать стильным элементом декора

Плюсы и минусы металла для вытяжки ↑

Металлический короб под вытяжку на кухне отличается высокой прочностью и длительным сроком службы. Самые надежные – конструкции из нержавеющей стали, которые не бояться коррозии даже после механического повреждения декоративного слоя.

Но есть у металлических коробов и ощутимые недостатки:

1. Сложный монтаж – если конструкция не будет изготовлена на заказ с соблюдением точных замеров, придется самостоятельно выполнять работы по металлу (подрезку, сварку).
2. Такой короб намного тяжелее пластикового аналога и нуждается в надежных креплениях.
3. На глянцевой поверхности металла хорошо видны отпечатки пальцев, капли воды и жира.
4. Шумность – материал усиливает звук работающей вытяжки, а если внутри такого короба будет спрятана алюминиевая гофра, эффект возрастет.

На заметку! Раньше короба из металла одновременно выполняли функцию воздуховода и декора. Сегодня на замену таким конструкциям пришли более удобные гибкие гофры и пластиковые модели, а металлические системы используются в основном на профессиональных кухнях или в промышленных помещениях.

Как правильно смонтировать конструкцию ↑

Чтобы самому изготовить металлический короб для вытяжки, помимо универсального набора домашнего мастера, понадобятся специальные инструменты: болгарка с кругами для резки металла и сварочный аппарат.

На заметку: если листы достаточно тонкие, можно заменить сварку клеем по металлу.

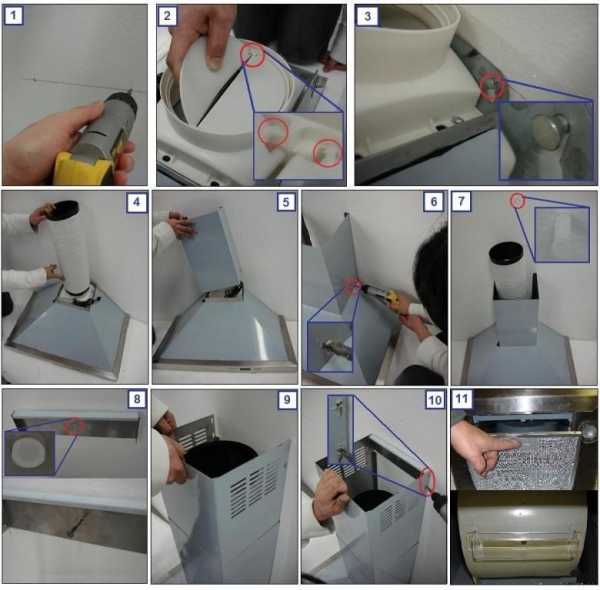

Собирается короб так:

1. Из металлических листов вырезают фрагменты стенок будущего короба с припуском на сварку (чтобы выдержать прямые углы, можно предварительно установить каркас из профиля).
2. Собирают листы внахлест, скрепляя их между собой сваркой или специальным клеем.
3. На задней стенке делают отверстие под крепежи. Некоторые домашние мастера предпочитают крепить короб на герметик, чтобы не нарушать его целостность крепежами, но надежной такую конструкцию назвать сложно – лучше придать жесткость, зафиксировав в нескольких местах саморезами и дюбелями.

Совет! Подобные самодельные конструкции лучше использовать для отделки небольших (в идеале – прямых и без изгибов) воздуховодов.

Декоративный короб для вытяжки из гипсокартонных листов – бюджетный вариант для маскировки воздуховода из гофры или других материалов, не вписывающихся в интерьер. Такую конструкцию вполне посильно сделать своими руками, без особых сложностей и денежных затрат.

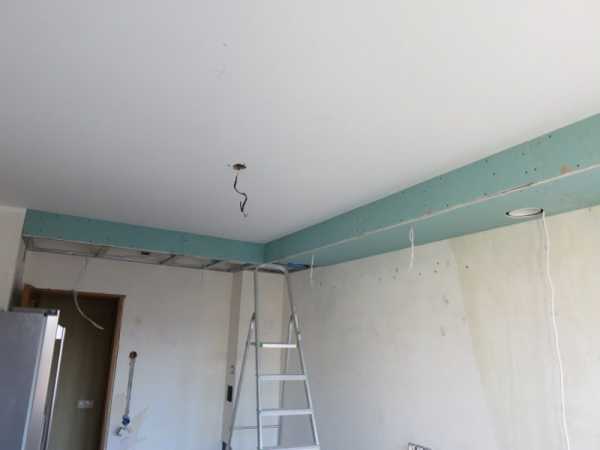

Каркас, готовый к обшивке гипсокартоном

Особенности применения ↑

В отличие от других материалов, гипсокартон может быть использован только в качестве декора, для изготовления самого воздуховода он не подойдет.

Преимущества гипсокартонных коробов:

• Возможность подобрать форму под любой интерьер. Конструкцию можно сделать прямоугольной, квадратной, имитировать выступы на стене или оформить как часть многоуровневого потолка.

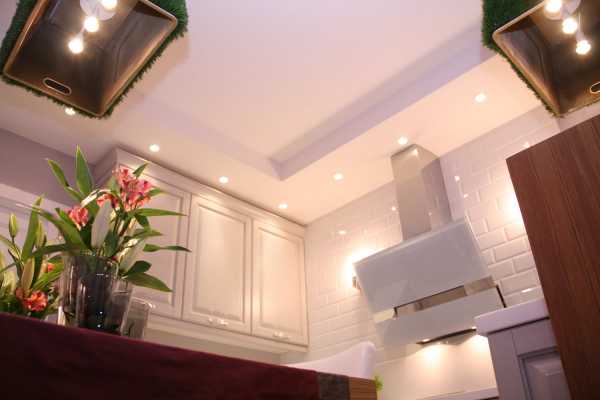

Вентиляционный короб в виде двухуровневого потолка

• Большой выбор вариантов для финишной отделки – короб изгипсокартона для вытяжки на кухне можно декорировать тем же материалом, что использовался для отделки стен или потолков, подобрать цвет и фактуру под мебель, оклеить плиткой, мозаикой, влагостойкими обоями.

Декор гипсокартонного короба детскими фотографиями

• Экономичность – если воздуховод проходит значительное расстояние до места входа в шахту, простая гофра и самодельный гипсокартонный короб станут недорогой альтернативой готовым покупным изделиям.

На заметку! Для микроклимата кухни характерна высокая влажность, поэтому гипсокартон должен быть влагостойким.

Как изготовить защиту для воздуховода своими руками ↑

Вентиляционные короба для вытяжки можно выполнить не только из гипсокартона, можно использовать также фанеру, доску, листы МДФ.

Алгоритм работ одинаков:

• Продумывается дизайн будущей конструкции, с учетом планировки, стиля оформления интерьера кухни. Самое простое решение – перекрыть пространство между верхними шкафчиками до самого потолка. Но такой вариант допустим, только если есть возможность подобрать отделку точно под цвет и фактуру мебели или облицовки, чтобы короб казался естественным продолжением кухонного гарнитура или стены. В других случаях не стоит жертвовать всем верхним пространством (ведь его можно использовать и для других целей!), а лучше соорудить выступы на стене или потолке комнаты.
• Далее выполняется разметка по стене/потолку с учетом изгибов воздуховода и геометрии кухонной мебели.

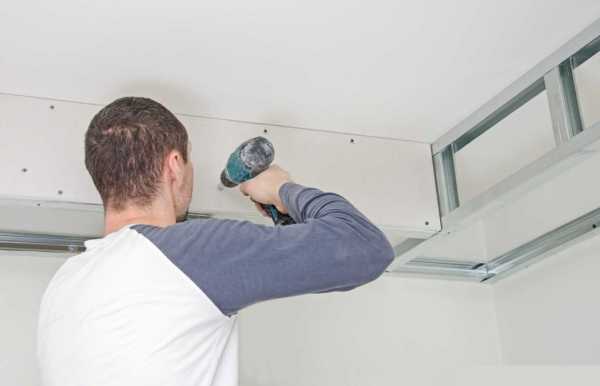

• Затем по расчерченным линиям крепятся направляющие из металлопрофиля, и конструкция укрепляется ребрами жесткости.

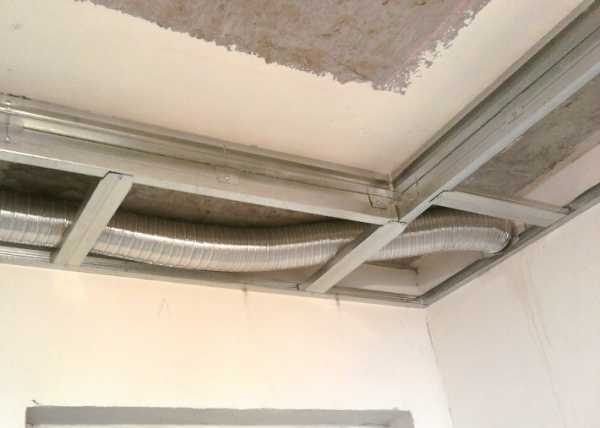

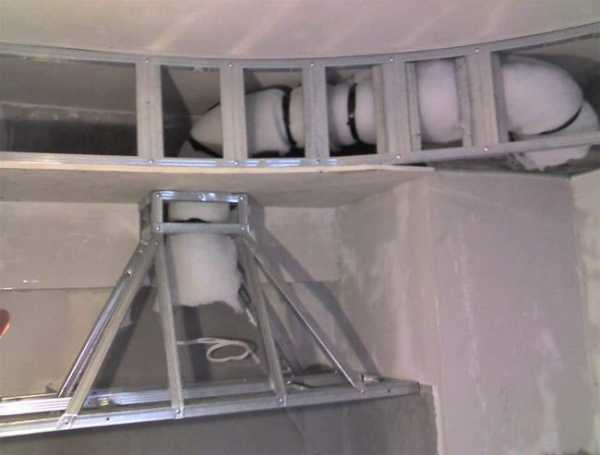

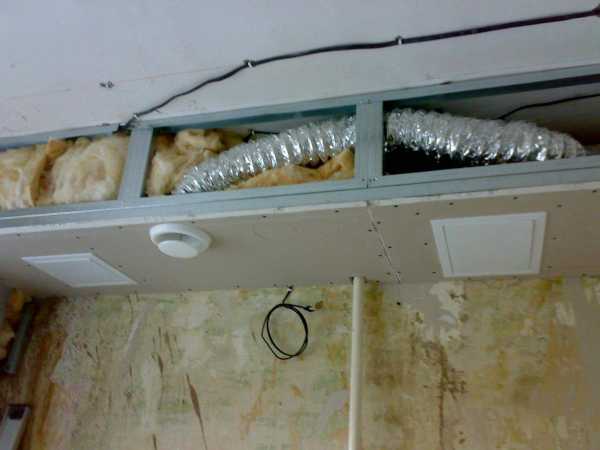

Каркас для гипсокартонного короба под вытяжку

• Короб обшивается листами влагостойкого гипсокартонаили другого подходящего листового материала, разрезанного на фрагменты нужных размеров.

Обшивка влагостойким гипсокартоном

• Остается обработать швы и места соединений шпатлевкой, прогрунтовать короб влагоотталкивающей пропиткой и декорировать любым подходящим финишным материалом.

Важно! Напротив входа трубы в вентканал нужно оставить отверстие под смотровой люк (его можно изготовить своими руками из незакрепленного саморезами куска гипсокартона или купить готовую распашную дверцу небольших размеров). Это позволит при прочистке или проверке тяги открыт доступ к вентиляции, не нарушая целостности короба.

Видео: как сделать потолочный короб из гипсокартона ↑

Восстановление старого короба вентиляции

В домах старой постройки вентиляционные короба часто проходят прямо в стене, и некоторые хозяева квартир демонтировали или сужали этот канал в угоду красивой перепланировке. Согласно действующим строительным нормам, такая модернизация недопустима, и всего одна жалоба от соседей на отсутствие вентиляции или плохую тягу может обернуться принудительным восстановлением вентиляционного короба.

Этот процесс предусматривает следующие работы:

1. Из комнаты выносят бытовую технику и мебель (ту, что убрать невозможно – закрывают пленкой).
2. Демонтируют часть перегородки/стены и покрытия пола, открывая доступ к вентиляционной шахте.
3. Восстанавливают поврежденный вентиляционный канал и стенки самого короба.
4. В завершении проверяют работоспособность системы, после чего конструкцию отделывают финишным покрытием.

Пример работ по восстановлению настенного короба:

Учтите, если затронута обще домовая вентиляция, исправлять неполадки своими руками или привлекать кустарных мастеров нельзя. Только строительные фирмы с соответствующей лицензией могут профессионально выполнить восстановление вентиляционного короба на кухне, и хотя цена за такую работу довольно внушительна, вы можете быть уверены, что впредь защищены от претензий со стороны соседей и разрешительных инстанций.

kitchenguide.su

Декоративный короб для вытяжки на кухне: виды, плюсы и минусы

Для прочтения требуется ~3 минуты

Без системы вытяжки невозможно представить ни одну современную кухню, где происходит приготовление пищи. В ее функции входят очищение воздуха, поддерживание микроклимата и вывод вредных веществ. Ранее мы писали о вентиляционных трубах для вытяжки, сегодня поговорим о коробах.

Какие бывают вытяжки?

Вытяжки бывают трех основных типов (подробнее писали в этой статье): подвесные, встраиваемые, купольные. Подвесные компактны, имеют фильтры очистки и вешаются непосредственно над плитой, без воздуховода и вывода в вентиляцию.

Есть модели с металлическим фильтром, который не надо менять, а только периодически мыть. Вытяжки имеют панели управления: с помощью слайдера, кнопочные, сенсорные, а также электронные.

Устройства с электронным управлением оснащены дополнительными функциями, такими как:

• автоматическая активация во время приготовления еды;
• автоматическое усиление мощности при повышенном загрязнении воздуха;
• наличие индикатора при наполнении фильтра;
• автоматическое включение освещения при приближении человека к плите.

Купольные вытяжки больше похожи на элемент камина с воздуховодом и выводом в вентиляционный канал. Встраиваемые модели устанавливаются в кухонную мебель в специальные ниши.

Есть большой выбор моделей с различными дополнительными функциями. Имеют также выдвижную панель и большую мощность. Вытяжки работают в двух режимах:

• проточные с выводом в вентиляционную систему;
• с рециркуляцией, где очистка воздуха происходит через фильтры, которые улавливают жир. Фильтры бывают одноразового и многоразового использования. Дальше окончательная очистка происходит через угольные фильтры. Очищается воздух на 70%. Угольные фильтры необходимо менять по мере загрязнения.

Система вытяжки и очистки воздуха удаляет лишнюю влажность, неприятные запахи жарки, продукты горения, углекислый газ. Способствует притоку свежего воздуха и созданию комфорта.

Короб – это некая конструкция различной фигурации и формы, выполненная из разных видов материалов, которая маскирует, скрывает детали воздуховода и части вытяжки.

Придает всей конструкции эстетичный вид. Выполняя определенные функциональные задачи, определяет внешний дизайн, сочетаясь с кухонным гарнитуром.

Виды вытяжек по форме и способу крепления

Установив, какое расстояние от воздуховода до плиты, а также выбрав тип, можно подобрать конструкцию короба. По способу крепления могут быть:

1. Открытого типа, то есть на виду. У этого вида все элементы видны и скрыты коробом только гофра и сам воздуховод. Они отличаются разнообразным дизайном. Стоимость таких конструкций значительно выше остальных.
2. Встраиваемая – скрытая от посторонних глаз. У такого типа все элементы тщательно закрыты. Видна только фасадная часть. Она более популярна благодаря своей компактности и простоте. Встраиваемая вытяжка выглядит одним целым с кухонной мебелью и выдерживается в одном стиле и дизайне.

По форме вытяжные конструкции бывают:

1. Островная – крепится непосредственно к потолку, чаще всего над столешницей и варочной плитой, расположенной в середине кухни. Кухня островного типа, а столешница имеет квадратный или прямоугольный вид.
2. Настенная – располагается на стене. Здесь учитывается высота потолка и свободное место на стене. Они могут быть по форме купольные, каминные, пирамидальные, прямоугольные. Такая конструкция может обходиться без вентиляции.

3. Встраиваемая – удобная плоская конструкция для малогабаритных кухонных помещений. Крепится к стенке или непосредственно к коробу, не имеет больших размеров воздуховодов.
4. Угловая – имеет треугольную форму и крепится в углу стен и кухонной мебели над угловой варочной поверхностью.

Материалы для выбора коробов для кухни, преимущества и недостатки

Декоративные короба, скрывающие элементы вентиляционной системы, выполняют не только функцию декора, но и снижают шум электродвигателя вытяжки. Важно, из какого материала выполнен короб.

Он должен быть стойким к воздействию влаги, перепадам температуры, не подвержен химическому и механическому воздействию при приготовлении пищи.

Короб из любого материала необходимо регулярно очищать от пыли, жира и грязи. Материалы, из которых изготавливают короба, имеют свои плюсы и минусы.

Поэтому при покупке или самостоятельном изготовлении необходимо это учитывать. Конструкции выполняются из следующих материалов: пластик, металл, дерево и гипсокартон.

Пластиковая конструкция

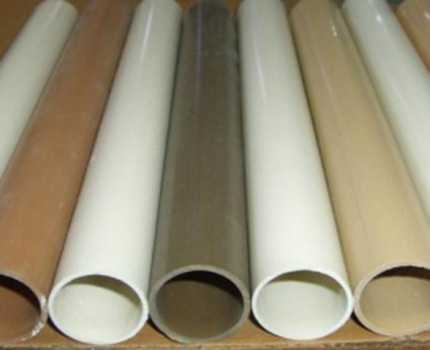

Пластик – это поливинилхлорид. Пластиковые короба имеют круглую и прямоугольную форму. Прямоугольный короб более органичный, и хорошо смотрится со шкафами на кухне.

Быстро и легко собирается. Материал обладает большой звукоизоляцией, прочный и имеет длительный срок службы, не подвержен коррозии. Легко режется и подгоняется по месту. Он очень легкий по весу.

К недостаткам пластика можно отнести то, что белый цвет со временем становится желтый, матовый, серый. Образовывает вмятины под тяжестью предметов или от механического воздействия.

Через некоторое время его поверхность становится пористой, куда проникает пыль и грязь, которую сложно удалять. При сборке соединений элементов из пластика нужно соблюдать последовательность.

Для герметичности, чтобы грязный воздух не попадал на поверхность короба и не проникал в помещение, следует наносить силикон на стыки. В продаже много различных стыковочных деталей для соединения.

С их помощью каналы соединяют в любых направлениях и под любым углом. Крепеж конструкции необходимо ставить часто по всей длине на расстоянии не менее метра, а также укреплять в местах стыка деталей между собой.

Конструкция из металла

Короб или вытяжка из металла более надежная конструкция. Нержавейка является идеальным исходным материалом. Обычный металл покрывается краской на порошковой основе.

Нержавейка легко моется, не впитывает грязь, прочная и долговечная. Отличается стильным современным дизайном. На ней не видно царапин. Материал не подвержен коррозии.

К недостаткам относятся – высокая цена и наличие однообразной гаммы цветов. Сложность сборки, необходимость соблюдения точности замеров. Конструкция тяжелая и требует надежного крепления.

Короб из этого материала не защищает от шума, а также на поверхности остаются отпечатки пальцев, которые сложно стирать. Он не всегда вписывается в интерьер мебели, смотрится громоздко.

При сборке каркаса из металла используют сварку и режут болгаркой. Если лист металла тонкий, заменяют сварку клеем по металлу. Листы накладывают внахлест.

Конструкции из гипсокартона

Гипсокартон – доступный по цене материал завоевал большую популярность среди прочих видов материалов. Для изготовления коробов вентиляции выбирают марки влагостойкие.

Дешевый легкий материал – гипсокартон отличается простотой сборки любой конфигурации и формы. Необходимо установить металлические профили для монтажа.

Позволяет собрать короб для скрытия воздуховода в течение короткого времени. При работе с гипсокартоном необходимо соблюдать осторожность, так как материал довольно хрупкий.

Материал удобен и прост в обработке, поэтому короб можно изготовить и собрать самим, без лишних трат и привлечения мастера. Готовый короб можно обработать, зашпаклевать и применить финишную отделку плиткой, обоями, мозаикой и другим материалом для декора.

При правильной эксплуатации и предварительной обработке от воздействий, он прослужит долго.

Короб декоративный из древесины

Короб из древесины гармонично смотрится с кухонным гарнитуром из того же материала. Обладая теми же свойствами, он будет частью кухни, дополняя дизайн определенного стиля, исполняя еще и функциональное назначение.

Дерево – это экологический надежный добротный материал, требующий незначительного ухода. Недостаток – тяжесть готовой конструкции.

Правила выбора сечения воздуховода

Воздуховоды бывают из пластика и алюминия, гофрированные и круглые. Прямоугольные конструкции гармонично смотрятся на фоне прямоугольных шкафов.

Круглые воздуховоды более эффективные из-за меньшей сопротивляемости при прохождении воздуха. Гофрированные трубы мягкие, легко гнутся под любым углом и невесомы.

Они плохо изолируют шум и во внутренней поверхности, имея ребристую структуру, быстро загрязняются. При монтаже рекомендуется растягивать складки гофры максимально, чтобы уменьшить рельеф для скопления грязи.

Чтобы получить результат хорошей очистки и притока свежего воздуха, а также чтобы работа воздуховода велась без перерыва и шума, необходимо рассчитать размеры и диаметр воздуховода.

Диаметр этой конструкции должен совпадать или быть чуть больше диаметра для вывода у вытяжки. Меньший диаметр снижает пропускную способность и эффективность работы, так как увеличивается сопротивляемость проходимого воздуха.

Еще уменьшается сама мощность используемой вытяжки. При монтаже воздуховода нельзя планировать острые углы, углы в 90°. Чтобы воздух не имел возможности возвращаться, надо установить обратный клапан.

Вентиляционные каналы должны находиться над варочными поверхностями. Длина труб для вывода воздуха предусмотрена не более 3 метров.

Чтобы вытяжка максимально использовалась и работала правильно, расстояние между плитой и вытяжкой сохраняют не более 75 см.

При выборе вытяжек для кухни и коробов для декора нужно опираться на технические параметры, размеры кухни, личное предпочтение, финансовое положение. Также изучить характеристики материалов, их функциональность.

Учитывая все пункты, можно подобрать приемлемые варианты вытяжки для вашей кухни. Приобрести короб или сделать своими руками, скрыть громоздкие и некрасивые части воздуховода. И ваша кухня приобретет индивидуальный стильный вид.

Видео: вентиляционный кухонный короб из гипсокартона своими руками

diz-kitchen.ru

Пластиковый короб для вытяжки на кухне

Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками

Любое здание необходимо оборудовать вентиляционной системой. Она способствует удалению излишней влажности, углекислого газа и неприятных запахов. Благодаря вентиляционной системе в помещение притекает свежий воздух и создается комфортный микроклимат.

Вентиляция представляет собой конструкцию из несколько элементов, каждый из которых отвечает за определенную функцию. Один из таких элементов — воздуховод. Он передаёт воздух, всасывающийся вентилятором из вытяжки на улицу. В настоящее время существует довольно много разнообразных форм и конструкций вытяжек, однако некоторые модели требуют маскировки внутренних деталей. Функцию маскировки выполняет специальный короб под вытяжку.

Что представляет собой короб?

Оформление вентиляционного короба

Вентиляционный короб под вытяжку на кухне может быть изготовлен из дерева, МДФ, пластика, металла. Самыми популярными конструкциями являются пластиковые, поскольку они отличаются более привлекательным внешним видом, высокой прочностью, устойчивостью к механическим повреждениям и простотой в уходе. Однако для изготовления короба своими руками чаще всего используется МДВ, дерево или металл.

Такая конструкция представляет собой навесной шкаф, выполненный, как правило, из того же материала, что и кухонный гарнитур. Шкаф, расположенный прямо над вытяжкой, скрывает внутри себя вентиляционную трубу и внутренние части вытяжки.

Следует учитывать, что для каждого вида вытяжек изготавливаются разные модели коробов. Так, для встраиваемой классической вытяжки используются короба одинакового стандартного размера, а для встраиваемых телескопических — разные.

Изготовление короба своими руками

Размер короба для вытяжки:

• ширина стандартной встраиваемой вытяжки составляет 50 или 60 см. Поэтому, если вы изготавливаете короб своими руками, внимательно следите за соблюдением точных размеров: его ширина должна быть ровно 50 или 60 см. При несоответствии размеров качество работы устройства снижается;
• глубина составляет, как правило, 28 см. Однако, если короб под вытяжку на кухне будет использоваться в качестве шкафа, то глубина может быть увеличена;
• высота короба будет зависеть от роста хозяйки и расстояния, которое требуют правила техники безопасности — не больше 85 см и не меньше 65 см. Кроме того, высоту конструкции следует подгонять и под размеры кухонной мебели.

Короб с тонированными дверцами

Лицевую часть конструкции можно сделать в виде двух распашных дверей или одной горизонтальной, открывающейся снизу, дверцы. Дизайн фасада может быть самым разнообразным, но не стоит делать стеклянные дверцы, поскольку за ними будет видна внутренняя часть короба. Если же в качества материала для изготовления дверей выбрано стекло, то его лучше всего тонировать.

Фасад шкафа должен быть похож на фасады остальных кухонных шкафов. Следует помнить, что он выполняет декоративную функцию, маскирует все имеющиеся недостатки. Лучше всего приобрести гарнитур на заказ, предварительно сообщив мастерам размеры своей вытяжки. Если вы решили изготовить короб своими руками, то подбирайте такой же по цвету и качеству материал, из которого сделана кухонная мебель.

Материал короба должен быть устойчивым к воздействию бытовых моющих и чистящих средств, поскольку на всех кухонных поверхностях оседает влага и жир.

Изготовление

• В первую очередь необходимо сделать эскиз будущей конструкции в натуральную величину, а затем по готовому рисунку вырезать заготовки. Чтобы края деталей получились ровными и аккуратными, лучше всего распиливать материал с помощью электрического лобзика. На нижней полке следует сделать отверстие для вентиляционной гофры.
• Все панели соединяются между собой с помощью саморезов металлических уголков. Чтобы скрепить одно соединение, потребуется два уголка толщиной не менее 2 мм.
• Увеличить жесткость конструкции можно с помощью полки, установленной посередине. Среднюю полку и заднюю стенки устанавливают после монтажа самого короба.
• Крепление дверей производится после того, как будет готова вся конструкция.

Пластиковые короба

Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.

В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.

Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.

Как выбрать?

Если вы решили произвести монтаж пластикового вентиляционного короба своими руками, то следует помнить, что все детали должны быть изготовлены одним производителем и выпущены одной партией. В противном случае отдельные элементы могут отличаться по качеству, цвету, и иногда, и по размеру. Чтобы избежать таких неприятностей, лучше всего приобретать готовый комплект.

Приобретая короба в магазине, желательно сразу проверить все детали на надёжность соединений — они должны входить друг в друга без усилий, но достаточно туго.

Наиболее распространёнными размерами, которые выпускаются в производство, являются:

• 110*105 мм, 120*60.мм, 204*60 мм — сечение;
• 0,5 м, 1 м, 1,5 м, 2 м или 2,5 м — длина каналов.

В продаже можно найти белые, однотонные цветные или короба, окрашенные под дерево. Поэтому каждый сможет подобрать подходящий к своей кухне цвет.

Пластиковые короба для вытяжки: обзор видов + правила установки

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов. Пластиковый вариант получил широкое распространение по причине дешевизны, долговечности и простоты монтажа, который можно провести самостоятельно.

Основные параметры существующих систем

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Правила выбора сечения воздуховода

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

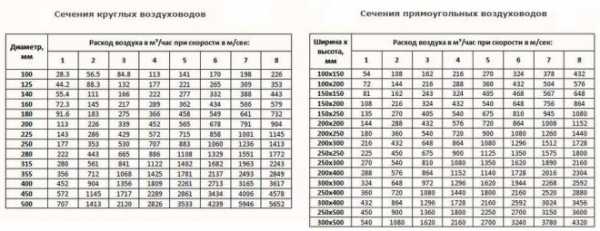

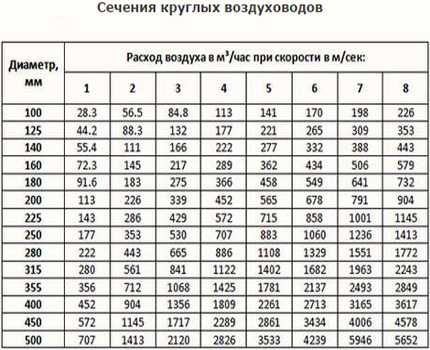

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Виды форм и типовые размеры

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов. При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали. Для поворота на углы не кратные 45 градусам используют так называемое разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники. Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы. В продаже наиболее распространены следующие варианты перехода:

• от диаметра 100 мм к размеру 110 х 55 мм;
• от диаметра 100 мм к размеру 120 х 60 мм;
• от диаметра 125 мм к размеру 204 х 60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу. Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей. Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции. В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки. В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от кухонной вытяжки можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Нюансы выбора геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба. Однако для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

• По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
• Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
• Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом. В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью, а также не будет создавать шум при вибрации короба.

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Обратный клапан и решетка

Необходимым элементом вентиляционной системы является обратный клапан. Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода или используют специальную решетку с «жалюзи», препятствующими возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

• разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
• установить возле выхода тройник «вытяжка – решетка – обратный клапан»;
• использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении. Чтобы предотвратить такое развитие событий решетка, ведущая на улицу или в шахту, часто бывает снабжена специальной защитой, непреодолимой для животных.

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка. При любом варианте установка не представляет сложности и ее можно провести самостоятельно. Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок. Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба. Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д. В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Обеспечение герметичности пластикового короба

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод. Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

• Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
• Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии. С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Видео-примеры по выбору и монтажу

Монтаж кухонного короба. Ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника «вытяжка – решетка – естественная вентиляция»:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции.

Понравилась статья? Поделитесь ей

Особенности конструкций короба для кухонных вытяжек: главные параметры и секреты правильной установки

Установка вытяжных приборов обеспечит комфорт приготовления пищи и чистоту кухонного помещения.

Отсутствие вытяжки может привести к неприятным последствиям. Запахи способны впитываться в кухонные поверхности, а гарь и копоть стойко осядут на мебель и занавески. Выбор модели зависит от индивидуальных особенностей помещения и интенсивности эксплуатации.

Виды вытяжных устройств

Короб для вытяжки придаст эстетичный вид и скроет неприглядные элементы. Конструкция не отличается сложностью, позволяя изготовить и оборудовать деталь собственными руками. В случае производства кухонного гарнитура на заказ, можно предусмотреть короб на вытяжку в первоначальном проекте мебели.

Модификации отличаются габаритами, материалами изготовления и конструкцией. Варианты вытяжек подразделяются на два основных вида:

• стандартные приборы;
• телескопические выдвижные устройства.

Классические короба для вытяжек внешне схожи с обыкновенным навесным модулем гарнитура. Полое внутреннее пространство открывает возможность размещения рабочей основы устройства. Важно правильно рассчитать размеры короба. В первую очередь определяется ширина конструкции.

Расчет параметров короба: основные значения

Стандартные модели в ширину занимают 50 см. соответственно короб должен отвечать данным показателям. В случае если ширина устройства имеет другие значения, следует варьировать габариты изделия в соответствии с индивидуальными замерами.

Глубина шкафа рассчитывается исходя из размеров вытяжки. Минимальным значением для компактного размещения гофры и внутренних деталей выступает глубина в 30 см. Применяя короб под вытяжку на кухне для хранения кухонных принадлежностей, потребуется увеличить показатели до размеров стандартных навесных шкафчиков гарнитура.

Определение высоты конструкции основывается на значениях прилегающих элементов. Короб на кухне не должен выделяться среди других модулей гарнитура. Главная цель детали замаскировать недостатки, не привлекая лишнего внимания. Визуально конструкция должна создавать цельный горизонт и органично восприниматься. Важно учитывать технические параметры. Высота изделия не должна превышать допустимых значений от 85 до 65 см над варочной поверхностью.

Правильное расположение обеспечит корректную работу устройства и оградит от дискомфорта во время приготовления пищи.

Виды стандартных кухонных коробов

Современная вытяжка короба часто комплектуется стандартными внешними элементами, функциональность которых нацелена скрыть область соединения с вентиляционным каналом. Деталь можно увеличивать и встраивать до потолочной поверхности. Несмотря на общепринятый стандарт комплектации, далеко не все устройства оснащены данным видом коробов.

Конструкции могут отличаться материалом изготовления. Существует два основных типа стандартных коробов для вытяжек:

1. Пластиковые вентиляционные короба. Изделия выделяются эстетичными свойствами. Недостатком выступает не устойчивость материала к воздействию температур, солнечного света и механическим повреждениям. Недолговечность пластика со временем потребует заменить деталь. Размеры пластикового вентиляционного короба соответствуют стандартным параметрам вытяжки.
2. Металлические конструкции. Эксплуатационные характеристики детали во многом зависят от материала изготовления. Сталь с декоративным слоем может утратить привлекательный вид. Изделия из нержавейки наделены свойствами практичности и долговечности.

Конструкция короба для встраиваемой вытяжки

Материалом для изготовления корпуса шкафа для встраиваемых моделей выступает МДФ, натуральное дерево, или пластик. Выбор зависит от стилистического оформления кухни, фасада гарнитура. Необходимо учитывать гармоничное сочетание деталей интерьера.

Определяя параметры будущего короба, потребуется установить функциональность элемента. Размеры вентиляционного прямоугольного короба должны обязательно предусматривать пространство для рабочих деталей устройства и гофры. Принцип изготовления короба:

• по индивидуальным замерам выполняются детали будущей конструкции;
• далее производится надежное скрепление элементов, важно корректно использовать специальные уголки;
• после создания каркаса, монтируется полка и задняя плоскость;
• в завершение устанавливаются дверцы.

Установите короб согласно всех правил

Модификации короба для вытяжки телескопического вида

Сборка короба телескопической вытяжки схожа со стандартной конструкцией. Главное отличие заключается в очередности сборки. Изначально монтируется верхняя плоскость и боковые части. Размер конструкции тщательно корректируется под вытяжку, при необходимости стягивается.

На последнем этапе изготовления модели фиксируется нижняя деталь. Важно изготовить отверстие для гофры до момента фиксации нижнего горизонта. После сборки довольно сложно выполнить столярные работы. Функциональность устройства основывается на выдвижном элементе, который позволяет использовать вытяжку в период приготовления пищи.

Устройство должно учитывать главные параметры, обеспечивая практичность и легкость эксплуатации прибора. Пластик не желательно использовать в качестве материала несущей конструкции, возможно применение исключительно в декоративных целях. Короб надежно скроет визуальные недостатки элементов вытяжного устройства. Правильное изготовление и сборка обеспечат эстетичный вид вытяжного устройства, придадут интерьеру декоративность и завершенность.

Источники: http://strojdvor.ru/ventilyaciya/elementy-sistem/ventilyacionnye-koroba-dlya-vytyazhki-na-kuxne/, http://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html, http://obzorkuhni.ru/technique/osobennosti-konstrukcij-koroba-dlya-kuxonnyx-vytyazhek-glavnye-parametry-i-sekrety-pravilnoj-ustanovki/

remontonly.ru

Декоративный короб для вытяжки — Только ремонт своими руками в квартире: фото, видео, инструкции

Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками

Любое здание необходимо оборудовать вентиляционной системой. Она способствует удалению излишней влажности, углекислого газа и неприятных запахов. Благодаря вентиляционной системе в помещение притекает свежий воздух и создается комфортный микроклимат.

Вентиляция представляет собой конструкцию из несколько элементов, каждый из которых отвечает за определенную функцию. Один из таких элементов — воздуховод. Он передаёт воздух, всасывающийся вентилятором из вытяжки на улицу. В настоящее время существует довольно много разнообразных форм и конструкций вытяжек, однако некоторые модели требуют маскировки внутренних деталей. Функцию маскировки выполняет специальный короб под вытяжку.

Что представляет собой короб?

Оформление вентиляционного короба

Вентиляционный короб под вытяжку на кухне может быть изготовлен из дерева, МДФ, пластика, металла. Самыми популярными конструкциями являются пластиковые, поскольку они отличаются более привлекательным внешним видом, высокой прочностью, устойчивостью к механическим повреждениям и простотой в уходе. Однако для изготовления короба своими руками чаще всего используется МДВ, дерево или металл.

Такая конструкция представляет собой навесной шкаф, выполненный, как правило, из того же материала, что и кухонный гарнитур. Шкаф, расположенный прямо над вытяжкой, скрывает внутри себя вентиляционную трубу и внутренние части вытяжки.

Следует учитывать, что для каждого вида вытяжек изготавливаются разные модели коробов. Так, для встраиваемой классической вытяжки используются короба одинакового стандартного размера, а для встраиваемых телескопических — разные.

Изготовление короба своими руками

Размер короба для вытяжки:

• ширина стандартной встраиваемой вытяжки составляет 50 или 60 см. Поэтому, если вы изготавливаете короб своими руками, внимательно следите за соблюдением точных размеров: его ширина должна быть ровно 50 или 60 см. При несоответствии размеров качество работы устройства снижается;
• глубина составляет, как правило, 28 см. Однако, если короб под вытяжку на кухне будет использоваться в качестве шкафа, то глубина может быть увеличена;
• высота короба будет зависеть от роста хозяйки и расстояния, которое требуют правила техники безопасности — не больше 85 см и не меньше 65 см. Кроме того, высоту конструкции следует подгонять и под размеры кухонной мебели.

Короб с тонированными дверцами

Лицевую часть конструкции можно сделать в виде двух распашных дверей или одной горизонтальной, открывающейся снизу, дверцы. Дизайн фасада может быть самым разнообразным, но не стоит делать стеклянные дверцы, поскольку за ними будет видна внутренняя часть короба. Если же в качества материала для изготовления дверей выбрано стекло, то его лучше всего тонировать.

Фасад шкафа должен быть похож на фасады остальных кухонных шкафов. Следует помнить, что он выполняет декоративную функцию, маскирует все имеющиеся недостатки. Лучше всего приобрести гарнитур на заказ, предварительно сообщив мастерам размеры своей вытяжки. Если вы решили изготовить короб своими руками, то подбирайте такой же по цвету и качеству материал, из которого сделана кухонная мебель.

Материал короба должен быть устойчивым к воздействию бытовых моющих и чистящих средств, поскольку на всех кухонных поверхностях оседает влага и жир.

Изготовление

• В первую очередь необходимо сделать эскиз будущей конструкции в натуральную величину, а затем по готовому рисунку вырезать заготовки. Чтобы края деталей получились ровными и аккуратными, лучше всего распиливать материал с помощью электрического лобзика. На нижней полке следует сделать отверстие для вентиляционной гофры.
• Все панели соединяются между собой с помощью саморезов металлических уголков. Чтобы скрепить одно соединение, потребуется два уголка толщиной не менее 2 мм.
• Увеличить жесткость конструкции можно с помощью полки, установленной посередине. Среднюю полку и заднюю стенки устанавливают после монтажа самого короба.
• Крепление дверей производится после того, как будет готова вся конструкция.

Пластиковые короба

Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.

В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.

Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.

Как выбрать?

Если вы решили произвести монтаж пластикового вентиляционного короба своими руками, то следует помнить, что все детали должны быть изготовлены одним производителем и выпущены одной партией. В противном случае отдельные элементы могут отличаться по качеству, цвету, и иногда, и по размеру. Чтобы избежать таких неприятностей, лучше всего приобретать готовый комплект.

Приобретая короба в магазине, желательно сразу проверить все детали на надёжность соединений — они должны входить друг в друга без усилий, но достаточно туго.

Наиболее распространёнными размерами, которые выпускаются в производство, являются:

• 110*105 мм, 120*60.мм, 204*60 мм — сечение;
• 0,5 м, 1 м, 1,5 м, 2 м или 2,5 м — длина каналов.

В продаже можно найти белые, однотонные цветные или короба, окрашенные под дерево. Поэтому каждый сможет подобрать подходящий к своей кухне цвет.

Короб для кухонной вытяжки

Сегодня мы хотим поговорить о функциональных и эстетичных свойствах вытяжки. Мы разберемся, зачем нужен короб, как выбрать и как его установить.

Выбирая новый кухонный гарнитур, современная хозяйка даже не задумывается над вопросом: а нужна ли ей вытяжка? И действительно, ответ очевиден — конечно, нужна, без нее ни одна кухня не сможет обойтись. Ведь главная функция вытяжки — это очистка воздуха на кухне, который в свою очередь может негативно повлиять на здоровье всей семьи.

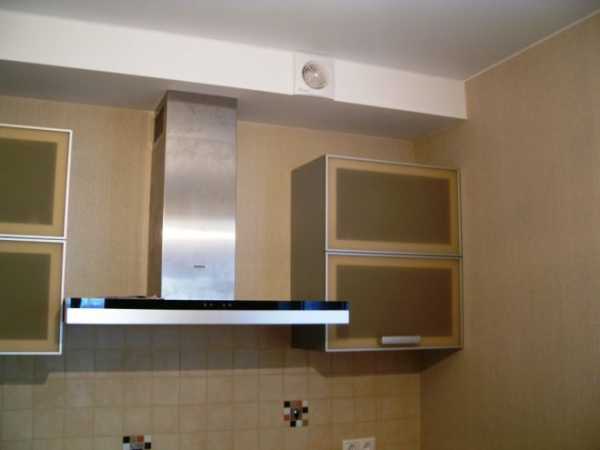

Короб для вытяжки из нержавеющей стали

Вытяжка стремительно набрала темп популярности и уже давно стоит на одной ступеньке с раковиной и варочной плитой. Ведь ее вентиляционный механизм уберет лишний запах, который с легкостью может впитаться в мебель, занавески и стены, уберет дым и копоть.

А это значит, что все продукты горения не осядут на стенках легких вашего организма.

Виды вытяжек

Прежде чем выбирать короб или собирать его самостоятельно, определитесь с типом вашей вытяжки. От него будет зависеть вид короба.

Виды вытяжек по типу крепления:

1. Открытий тип. Вытяжки открытого типа предполагают полное нахождение на виду, все элементы оборудования будут доступны взору, включая фасад и вентиляционную трубу. Такие вытяжки нередко выполняют и декоративную роль, так как находятся на виду. Именно поэтому их стоимость на порядок выше, ведь над их внешним обликом дизайнерам приходится потрудиться.
2. Встраиваемый тип. Встраиваемые вытяжки почти не видны, особенно в закрытом состоянии. Все детали такой вытяжки прячутся в короб, а на виду остается лишь фасад вытяжки. В процентном соотношении — 80% скрывается в короб, 20% остается на виду.

Большую популярность в квартирах сейчас набирают встраиваемые вытяжки. Так как они более лаконичные, стильные и занимают мало места.

Пластиковые короба для вентиляции

Открытые вытяжки чаще используют в частных домах, где размеры кухни позволяют не экономить пространство. Также такие вытяжки широко используются на летних кухнях, в квартирах-студиях.

Совершенно недавно участились случаи недовольства работой открытой вытяжки. Отзывы покупателей говорят о том, что открытая вытяжка стала выполнять лишь декоративную функцию.

Виды вытяжек по форме:

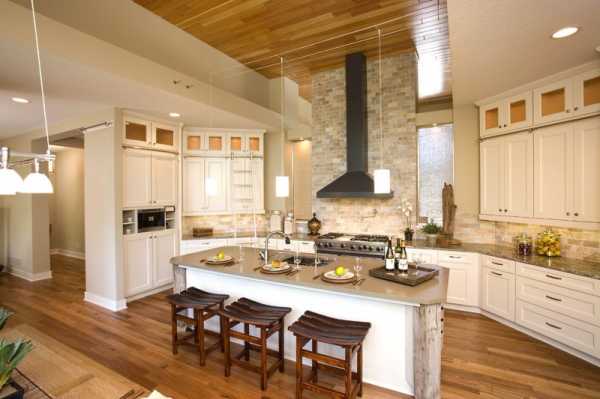

1. Островная. Вытяжка устанавливается без соприкосновения со стенами. Крепится к потолку. Чаше всего такие вытяжки используют на кухнях островного типа. Где в середине помещения оборудуется квадратная или прямоугольная столешница с варочной поверхностью.

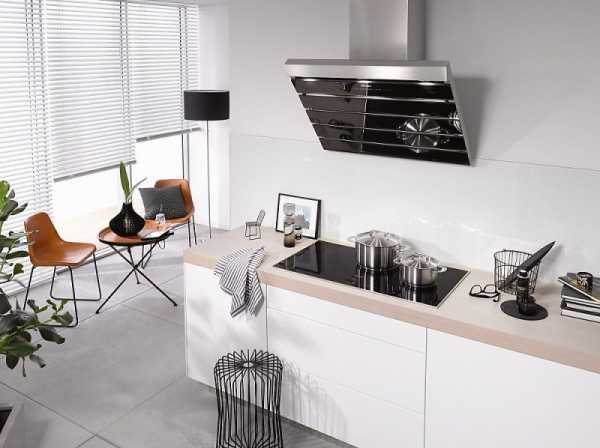

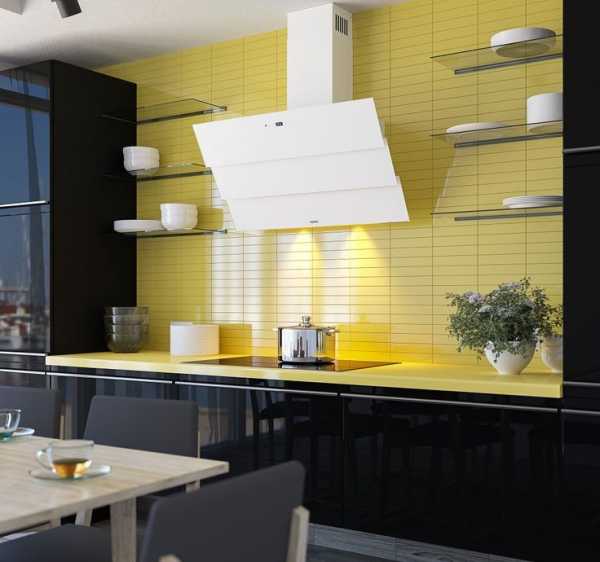

2. Настенная. Вытяжка крепится к стене. Для такого вида необходимо пространство и определенная высота потолков.
3. Встраиваемая. Вытяжка небольших размеров, достаточно лаконичный вариант. Используется в квартирах небольших и самых маленьких размеров. Встраиваемые вытяжки считаются очень мощным и качественным вариантом.
4. Угловая. Угловая вытяжка по конструкции и креплению схожа с настенной вытяжкой. Разница в том, что вытяжка почти треугольной формы и устанавливается, когда плита встроена в угол кухонного гарнитура.

Как вы видите, вытяжки бывают разных форм и конструкций, но все они выполняют одну функцию и имеют один общий недостаток: почти все вытяжки требуют маскировку внутренних элементов.

Строение короба для вытяжки на кухню

Короб для вытяжки на кухне

Почти все внутренности вытяжки выглядят неказисто и совершенно непрезентабельно, поэтому их приходится скрывать. Именно поэтому в паре с вытяжкой используется декоративный короб, который изготавливается одновременно со всем кухонным гарнитуром.

Если у вас возникли причины, по которым вы не заказали короб, его можно выполнить самостоятельно, так как конструкция не является слишком мудреной.

Наибольшим спросом пользуются два вида вытяжек, которые нуждаются в коробе. Это встраиваемая обычная вытяжка и встраиваемая телескопическая вытяжка.

Вентиляционные короба для кухонной вытяжки встраиваемой конструкции

Разница в том, что обычная вытяжка просто встраивается над плитой и имеет один стандартный размер, а телескопическая — может выдвигаться и раскладываться.

Стандартный вариант короба — это обыкновенный навесной шкаф, пространство внутри которого занимают внутренние элементы вытяжки и вентиляционная труба. Фасад же вытяжки остается снаружи. Если размеры позволяют, в этот шкаф можно прятать любые кухонные предметы.

Обязательно учтите, что функциональные элементы обычной вытяжки отличаются от телескопической вытяжки. Поэтому принцип изготовления короба для вытяжки, немного иной.

Короба для вытяжки на кухне

Определение размеров короба для кухонной вытяжки

Ширина. Большая часть встроенных вытяжек имеет стандартную ширину: 500мм или 600мм. Соответственно, будущий короб должен быть либо 500мм, либо 600мм. Ни больше, ни меньше разница в размере короба и вытяжки снизит эффективность работы устройства.

Если же ширина вытяжки отличается от стандарта, короб необходимо изготовить по индивидуальным данным.

Глубина. При стандартных размерах вытяжки, минимальная глубина должна составлять 280мм.

Но если вы желаете использовать короб, как и шкаф, его глубину можно увеличить.

Высота. Регулируя высоту вытяжки, необходимо учитывать два фактора: рост хозяйки, чтобы ей было удобно пользоваться вентиляционным механизмом, и стандартное расстояние, которое требует техника безопасности — не менее 650мм и более 850мм.

Высота самого короба должна соответствовать размерам кухонного гарнитура. Если она будет отличаться от кухонной стенки, вся цель маскировки приблизится к нулю.

Короб на кухне на вытяжку встраиваемой модификации

Видимая часть короба

Фасад короба можно выполнить в двух вариантах:

• две распашных дверцы;
• одна горизонтальная, которая открывается снизу вверх.

Как будут открываться дверцы, зависит от вас и лично ваших предпочтений. Здесь учтите ваш рост и особенности конструкции кухонного гарнитура.

В качестве фасада не стоит использовать стекло, так как оно не скроет внутреннюю часть короба и зеркало. Основная функция зеркала — увеличить пространство, а в нашем случае оно будет находиться на уровне выше глаз и его роль в увеличении помещения будет ничтожно мала.

Короба для вытяжки прячут гафротрубы

Фасад кухонного короба должен ничем не отличаться от фасадов других кухонных шкафов. Не забывайте, его роль — маскировка. Это достаточно легко, если вы закажите весь кухонный гарнитур у одного производителя и заранее сообщите ему размеры будущей вытяжки.

Если же вы самостоятельно принялись за изготовление короба, постарайтесь подобрать одинаковый материал и средство для нанесения цвета или рисунка.

Материал для изготовления короба для вытяжки прямо пропорционально зависит от материала, из которого собран кухонный гарнитур.

Наиболее часто используемые материалы: натуральное дерево, ДСП и МДФ.

Можно предположить, что короб не так будет подвергаться воздействию воды, жара или пара, как столешница. Поэтому на материале для его изготовления можно сэкономить. Как показывает практика, это ложный вывод.

Выбор короба для вытяжки — серьезное занятие

Короб точно так же, как и любая другая кухонная поверхность, подвергается воздействию всех химических реакций, происходящих на кухне. На нем оседает запах, жир, гарь и пар. И очищать его приходится точно так же, как и любой другой фасад. Поэтому материал для короба должен выдерживать еще и чистящие средства.

Для надежности и более длительной гарантии постарайтесь заказать кухонный гарнитур у одного производителя.

Вытяжки крепятся с помощью специальных отверстий по углам, в которые вкручиваются болты. Телескопическая вытяжка крепится точно так же, за исключением нижнего горизонта, так как он закрепляется «по установке».

Особенность телескопических вытяжек заключается в том, что одна часть механизма должна находиться внутри короба. Эта часть крепится к нижнему горизонту короба. Поэтому нижний горизонт получается несколько приподнятым по отношению к нижней части короба.

Оформление вытяжки для кухни

Установка вытяжки довольно простой процесс: сначала стяните верхний горизонт с боками, затем установите эту конструкцию на вытяжку. После чего «по месту» установите нижний горизонт и зафиксируйте его местоположение в коробе.

Далее на этом уровне просверлите отверстия в боках короба и закрепите нижний горизонт.

Мы вам представили краткую рекомендацию по установке вытяжки в короб. Конечно, существует масса других конструкций, более сложных, но для начинающего ремонтника этого вполне достаточно.

Вытяжка — это неотъемлемая часть кухни, ведь она избавит вас от нежелательных запахов, испарений и жира, оседающего на стенках шкафа. Конечно, проветрить кухню можно, открыв окна, но это не всегда эффективно и не всегда возможно.

А вытяжка без короба смотрится как нефункционирующая часть кухонной техники и создает на кухне ощущение постоянного ремонта.

Поэтому короб — это важная деталь в вашем кухонном интерьере, о которой следует побеспокоиться заранее. Ведь, если заказывать короб отдельно от кухонного гарнитура — его стоимость завышается, так как размер заказа небольшой. Конечно же, если вы обладаете столярными навыками, вам можно только позавидовать и пожелать удачи в работе.

В противном случае не стоит испытывать первый опыт на столь важной конструкции.

Как и из чего сделать короб для вытяжки на кухню: виды готовых и самодельных конструкций

Вытяжки предполагают фильтрацию или принудительное выведение отработанного воздуха в вентканал или отверстие, проделанное в стене или крыше здания. Большинство современных кухонь сразу проектируются с учетом установки прибора на минимальном расстоянии от входа в вентиляционную шахту. Самый простой вариант – спрятать неприглядные коммуникации в один из закрытых шкафчиков. Но если комната уже обставлена, а месторасположение плиты от вентиляции далековато, замаскировать «путь» воздуховода поможет короб для вытяжки на кухне. Рассмотрим подробнее, как правильно выбрать эту конструкцию, чтобы и прослужила долго, и в интерьер вписалась гармонично.

Содержание

О необходимости принудительной вентиляции на современной кухне сказано немало: она не только делает процесс приготовления пищи более комфортным, но и улучшает циркуляцию воздуха в помещении, препятствует образованию жирового налета и продлевает срок службы отделки и мебели.

Удачное решение для маскировки короба

Конструкция короба для вытяжки напрямую зависит от типа самого прибора. Бывают угловые, островные, настенные, подвесные, телескопические вытяжки, но подключения к системе вентиляции требуют только девайсы, работающие по отводящему принципу.

Системы, в которых панель с решеткой остается на виду или декорируется куполом, имитирующим каминную трубу. Обычно в таких моделях воздуховод идет уже в комплекте и изготавливается в одном стиле с фронтальной частью. Поэтому открытые вытяжки чаще всего устанавливают в просторных кухнях, площадь которых позволяет использовать технику не только с функциональной стороны, а и для декора. Самые популярные интерьерные стили: хай-тек, минимализм, техно, классика, кантри и его разновидности.

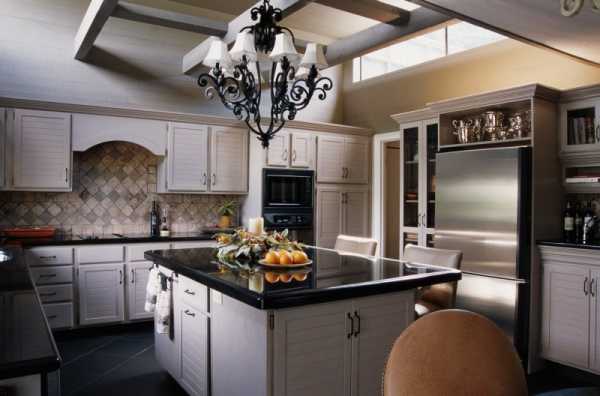

Купольная вытяжка на кухне в стиле кантри

Снаружи остается только сама панель, а остальная часть прибора монтируется в мебель. Но если гофра выходит за пределы «маскировочной» тумбы, она декорируется вентиляционным коробом. Такие вытяжки наиболее популярны из-за лаконичного дизайна и возможности вписаться практически в любой интерьер без особых усилий.

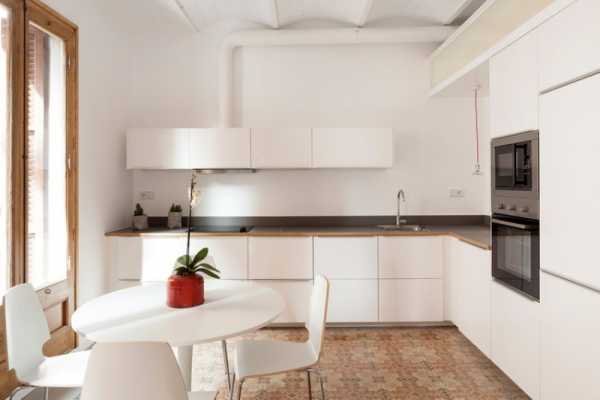

Встроенная вытяжка на современной кухне

На заметку! В помещениях, где короб для вытяжки установить проблематично, можно использовать рециркуляционные модели приборов, которые не отводят воздух в вентиляцию, а очищают его через фильтр. Поэтому они не нуждаются ни в воздуховоде, ни в приспособлениях для его маскировки.

Существуют круглые, квадратные и прямоугольные пластиковые короба для вытяжки. Выбор конструкции во многом зависит от формы вентиляционного отверстия, но следует учесть, что плоские короба, которые так легко прячутся за мебелью или в углу комнаты, обычно рассчитаны на маломощные приборы. А вот трубы с круглым и квадратным сечением справятся с большим объемом воздуха, но замаскировать их не легче, чем гибкую гофру (хотя в любом случае пластиковая конструкция выглядит более эстетично).

Пластиковый короб для вытяжки может выполнять функцию и воздуховода, и декора. Он неплохо выглядит без дополнительной отделки благодаря лаконичному внешнему виду, но при необходимости может быть окрашен в цвет стен или мебели. Прямоугольную конструкцию можно уложить прямо поверх кухонного гарнитура, не прибегая к особым ухищрениям по маскировке.

Плоский пластиковый короб легко прячется на мебели

Плюсы пластиковых коробов:

• Невысокий уровень шума – низкая проводимость материала ощутимо снижает звуковой эффект от работающей вытяжки. Короб практически не резонирует с воздушными потоками еще и благодаря достаточно жесткой конструкции.
• Длительный срок службы – этот материал не подвергается коррозии, хорошо переносит влажность и препятствует скоплению конденсата.
• Гигиеничность – на внутренней поверхности пластика практически не оседают пары жиров и других взвешенных частиц, которых достаточно много в отработанном воздухе. А значит, и примерять на себя роль «трубочиста» придется нечасто.
• Быстрый монтаж – благодаря малому весу с пластиком удобно работать.
• Легкий уход — достаточно всего лишь периодически протирать пластик от пыли влажной тряпкой.

Главные недостатки пластика в основном эстетические: со временем белый короб может пожелтеть или посереть, а цветной – выгореть под воздействием солнечных лучей. Но если воздуховод будет правильно смонтирован и спрятан за козырьком мебели, это не имеет особого значения.

На заметку! Следует учесть, что, хотя пластик считается довольно прочным материалом, он легко образует вмятины при механическом воздействии. Поэтому придавливать конструкцию тяжелой посудой, которая тоже нередко располагается на кухонной стенке, категорически не рекомендуется.

Пластиковый короб для вытяжки на кухне легко собрать своими руками. Монтируется он по принципу «раструб-труба». А большой ассортимент стыковочных соединений и элементов различной длины позволяет установить конструкцию даже в помещении, где много углов и других препятствий. При необходимости подгонку труб можно выполнить и вручную – пластик легко пилится обычной ножовкой.

Элементы пластикового короба

Важно! Старайтесь спроектировать воздуховод так, чтобы в нем было как можно меньше поворотов, ведь каждый изгиб уменьшает КПД вытяжки на 10-30 %!

Чтобы собрать пластиковые короба для вытяжки на кухне, можно купить помимо основных труб следующие вспомогательные элементы:

1. «Колено» — прямоугольная или округлая деталь для изгибов воздуховода. С ее помощью можно выполнить поворот короба на 45 или 90 градусов.
2. Переходники – позволяют создавать комбинированные конструкции, в которых одновременно используются и круглые, и прямоугольные трубы (например, от вытяжки выходит более мощный воздуховод из трубы с круглым сечением, который у стены или потолка переходит в лаконичный прямоугольный короб).
3. Соединители – если длины одной трубы недостаточно для подвода к вентиляционному отверстию, приходится наращивать воздуховод, используя еще фрагмент трубы и переходник. Разумеется, соединитель должен соответствовать сечению и форме деталей.
4. Антивозвратный клапан – обеспечивает движение воздуха только в сторону вывода. Если в вентканале срабатывает обратная тяга (например, при сильном ветре или работе мощной вытяжки в соседней квартире), клапан перекрывает вход в шахту и блокирует проникновение неприятных запахов.
5. Решетка – фиксируется на самом входе в шахту и предусматривает отверстие нужного сечения, куда заводится вентиляционный короб для вытяжки накухне

Используя эти элементы, можно собрать конструкцию любой протяженности. Главное – крепить соединения последовательно, не забывая о том, что воздух по вытяжке должен двигаться только в одном направлении.

Пример конструкции пластикового короба

На заметку! Некоторые мастера советуют обрабатывать стыки герметиком, чтобы увеличить жесткость конструкции. Но такой короб будет сложно прочистить изнутри, особенно если у него больше одного изгиба. Если конструкция имеет небольшую протяженность или дополнительный упор (например, крышу шкафчика), герметизировать ее не стоит.

Декоративный короб на вытяжку в кухне может быть изготовлен из алюминия, нержавейки или стали, покрытой защитным слоем полимеров или краски. Конструкция квадратной или прямоугольной формы с большим сечением удобно маскирует телескопический воздуховод, который позволяет установить вытяжку на нужном расстоянии до платы. Такой дизайн идеально вписывается в современный урбанистический интерьерв стиле хай-тек, техно или лофт.

Короб из нержавейки может стать стильным элементом декора

Металлический короб под вытяжку на кухне отличается высокой прочностью и длительным сроком службы. Самые надежные – конструкции из нержавеющей стали, которые не бояться коррозии даже после механического повреждения декоративного слоя.

Но есть у металлических коробов и ощутимые недостатки:

1. Сложный монтаж – если конструкция не будет изготовлена на заказ с соблюдением точных замеров, придется самостоятельно выполнять работы по металлу (подрезку, сварку).
2. Такой короб намного тяжелее пластикового аналога и нуждается в надежных креплениях.
3. На глянцевой поверхности металла хорошо видны отпечатки пальцев, капли воды и жира.
4. Шумность – материал усиливает звук работающей вытяжки, а если внутри такого короба будет спрятана алюминиевая гофра, эффект возрастет.

На заметку! Раньше короба из металла одновременно выполняли функцию воздуховода и декора. Сегодня на замену таким конструкциям пришли более удобные гибкие гофры и пластиковые модели, а металлические системы используются в основном на профессиональных кухнях или в промышленных помещениях.

Чтобы самому изготовить металлический короб для вытяжки, помимо универсального набора домашнего мастера, понадобятся специальные инструменты: болгарка с кругами для резки металла и сварочный аппарат.

На заметку: если листы достаточно тонкие, можно заменить сварку клеем по металлу.

Собирается короб так:

1. Из металлических листов вырезают фрагменты стенок будущего короба с припуском на сварку (чтобы выдержать прямые углы, можно предварительно установить каркас из профиля).
2. Собирают листы внахлест, скрепляя их между собой сваркой или специальным клеем.
3. На задней стенке делают отверстие под крепежи. Некоторые домашние мастера предпочитают крепить короб на герметик, чтобы не нарушать его целостность крепежами, но надежной такую конструкцию назвать сложно – лучше придать жесткость, зафиксировав в нескольких местах саморезами и дюбелями.

Совет! Подобные самодельные конструкции лучше использовать для отделки небольших (в идеале – прямых и без изгибов) воздуховодов.

Декоративный короб для вытяжки из гипсокартонных листов – бюджетный вариант для маскировки воздуховода из гофры или других материалов, не вписывающихся в интерьер. Такую конструкцию вполне посильно сделать своими руками, без особых сложностей и денежных затрат.

Каркас, готовый к обшивке гипсокартоном

В отличие от других материалов, гипсокартон может быть использован только в качестве декора, для изготовления самого воздуховода он не подойдет.

Преимущества гипсокартонных коробов:

• Возможность подобрать форму под любой интерьер. Конструкцию можно сделать прямоугольной, квадратной, имитировать выступы на стене или оформить как часть многоуровневого потолка.

Вентиляционный короб в виде двухуровневого потолка

• Большой выбор вариантов для финишной отделки – короб изгипсокартона для вытяжки на кухне можно декорировать тем же материалом, что использовался для отделки стен или потолков, подобрать цвет и фактуру под мебель, оклеить плиткой, мозаикой, влагостойкими обоями.

Декор гипсокартонного короба детскими фотографиями

• Экономичность – если воздуховод проходит значительное расстояние до места входа в шахту, простая гофра и самодельный гипсокартонный короб станут недорогой альтернативой готовым покупным изделиям.

На заметку! Для микроклимата кухни характерна высокая влажность, поэтому гипсокартон должен быть влагостойким.

Вентиляционные короба для вытяжки можно выполнить не только из гипсокартона, можно использовать также фанеру, доску, листы МДФ.

Алгоритм работ одинаков:

• Продумывается дизайн будущей конструкции, с учетом планировки, стиля оформления интерьера кухни. Самое простое решение – перекрыть пространство между верхними шкафчиками до самого потолка. Но такой вариант допустим, только если есть возможность подобрать отделку точно под цвет и фактуру мебели или облицовки, чтобы короб казался естественным продолжением кухонного гарнитура или стены. В других случаях не стоит жертвовать всем верхним пространством (ведь его можно использовать и для других целей!), а лучше соорудить выступы на стене или потолке комнаты.
• Далее выполняется разметка по стене/потолку с учетом изгибов воздуховода и геометрии кухонной мебели.
• Затем по расчерченным линиям крепятся направляющие из металлопрофиля, и конструкция укрепляется ребрами жесткости.

Каркас для гипсокартонного короба под вытяжку

• Короб обшивается листами влагостойкого гипсокартонаили другого подходящего листового материала, разрезанного на фрагменты нужных размеров.

Обшивка влагостойким гипсокартоном

• Остается обработать швы и места соединений шпатлевкой, прогрунтовать короб влагоотталкивающей пропиткой и декорировать любым подходящим финишным материалом.

Важно! Напротив входа трубы в вентканал нужно оставить отверстие под смотровой люк (его можно изготовить своими руками из незакрепленного саморезами куска гипсокартона или купить готовую распашную дверцу небольших размеров). Это позволит при прочистке или проверке тяги открыт доступ к вентиляции, не нарушая целостности короба.

Восстановление старого короба вентиляции

В домах старой постройки вентиляционные короба часто проходят прямо в стене, и некоторые хозяева квартир демонтировали или сужали этот канал в угоду красивой перепланировке. Согласно действующим строительным нормам, такая модернизация недопустима, и всего одна жалоба от соседей на отсутствие вентиляции или плохую тягу может обернуться принудительным восстановлением вентиляционного короба.

Этот процесс предусматривает следующие работы:

1. Из комнаты выносят бытовую технику и мебель (ту, что убрать невозможно – закрывают пленкой).
2. Демонтируют часть перегородки/стены и покрытия пола, открывая доступ к вентиляционной шахте.
3. Восстанавливают поврежденный вентиляционный канал и стенки самого короба.
4. В завершении проверяют работоспособность системы, после чего конструкцию отделывают финишным покрытием.

Пример работ по восстановлению настенного короба:

Источники: http://strojdvor.ru/ventilyaciya/elementy-sistem/ventilyacionnye-koroba-dlya-vytyazhki-na-kuxne/, http://zonakuhni.ru/koroba-dlya-vytyazhki-na-kuxne.html, http://kitchenguide.su/texnika/korob-dlya-vytyazhki-na-kuxne.html

remontonly.ru

Вентиляционный короб для вытяжки — Только ремонт своими руками в квартире: фото, видео, инструкции

Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками

Любое здание необходимо оборудовать вентиляционной системой. Она способствует удалению излишней влажности, углекислого газа и неприятных запахов. Благодаря вентиляционной системе в помещение притекает свежий воздух и создается комфортный микроклимат.

Вентиляция представляет собой конструкцию из несколько элементов, каждый из которых отвечает за определенную функцию. Один из таких элементов — воздуховод. Он передаёт воздух, всасывающийся вентилятором из вытяжки на улицу. В настоящее время существует довольно много разнообразных форм и конструкций вытяжек, однако некоторые модели требуют маскировки внутренних деталей. Функцию маскировки выполняет специальный короб под вытяжку.

Что представляет собой короб?

Оформление вентиляционного короба

Вентиляционный короб под вытяжку на кухне может быть изготовлен из дерева, МДФ, пластика, металла. Самыми популярными конструкциями являются пластиковые, поскольку они отличаются более привлекательным внешним видом, высокой прочностью, устойчивостью к механическим повреждениям и простотой в уходе. Однако для изготовления короба своими руками чаще всего используется МДВ, дерево или металл.

Такая конструкция представляет собой навесной шкаф, выполненный, как правило, из того же материала, что и кухонный гарнитур. Шкаф, расположенный прямо над вытяжкой, скрывает внутри себя вентиляционную трубу и внутренние части вытяжки.

Следует учитывать, что для каждого вида вытяжек изготавливаются разные модели коробов. Так, для встраиваемой классической вытяжки используются короба одинакового стандартного размера, а для встраиваемых телескопических — разные.

Изготовление короба своими руками

Размер короба для вытяжки:

• ширина стандартной встраиваемой вытяжки составляет 50 или 60 см. Поэтому, если вы изготавливаете короб своими руками, внимательно следите за соблюдением точных размеров: его ширина должна быть ровно 50 или 60 см. При несоответствии размеров качество работы устройства снижается;
• глубина составляет, как правило, 28 см. Однако, если короб под вытяжку на кухне будет использоваться в качестве шкафа, то глубина может быть увеличена;
• высота короба будет зависеть от роста хозяйки и расстояния, которое требуют правила техники безопасности — не больше 85 см и не меньше 65 см. Кроме того, высоту конструкции следует подгонять и под размеры кухонной мебели.

Короб с тонированными дверцами

Лицевую часть конструкции можно сделать в виде двух распашных дверей или одной горизонтальной, открывающейся снизу, дверцы. Дизайн фасада может быть самым разнообразным, но не стоит делать стеклянные дверцы, поскольку за ними будет видна внутренняя часть короба. Если же в качества материала для изготовления дверей выбрано стекло, то его лучше всего тонировать.

Фасад шкафа должен быть похож на фасады остальных кухонных шкафов. Следует помнить, что он выполняет декоративную функцию, маскирует все имеющиеся недостатки. Лучше всего приобрести гарнитур на заказ, предварительно сообщив мастерам размеры своей вытяжки. Если вы решили изготовить короб своими руками, то подбирайте такой же по цвету и качеству материал, из которого сделана кухонная мебель.

Материал короба должен быть устойчивым к воздействию бытовых моющих и чистящих средств, поскольку на всех кухонных поверхностях оседает влага и жир.

Изготовление

• В первую очередь необходимо сделать эскиз будущей конструкции в натуральную величину, а затем по готовому рисунку вырезать заготовки. Чтобы края деталей получились ровными и аккуратными, лучше всего распиливать материал с помощью электрического лобзика. На нижней полке следует сделать отверстие для вентиляционной гофры.
• Все панели соединяются между собой с помощью саморезов металлических уголков. Чтобы скрепить одно соединение, потребуется два уголка толщиной не менее 2 мм.
• Увеличить жесткость конструкции можно с помощью полки, установленной посередине. Среднюю полку и заднюю стенки устанавливают после монтажа самого короба.
• Крепление дверей производится после того, как будет готова вся конструкция.

Пластиковые короба

Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.

В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.

Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.

Как выбрать?

Если вы решили произвести монтаж пластикового вентиляционного короба своими руками, то следует помнить, что все детали должны быть изготовлены одним производителем и выпущены одной партией. В противном случае отдельные элементы могут отличаться по качеству, цвету, и иногда, и по размеру. Чтобы избежать таких неприятностей, лучше всего приобретать готовый комплект.

Приобретая короба в магазине, желательно сразу проверить все детали на надёжность соединений — они должны входить друг в друга без усилий, но достаточно туго.

Наиболее распространёнными размерами, которые выпускаются в производство, являются:

• 110*105 мм, 120*60.мм, 204*60 мм — сечение;
• 0,5 м, 1 м, 1,5 м, 2 м или 2,5 м — длина каналов.

В продаже можно найти белые, однотонные цветные или короба, окрашенные под дерево. Поэтому каждый сможет подобрать подходящий к своей кухне цвет.

Особенности конструкций короба для кухонных вытяжек: главные параметры и секреты правильной установки

Установка вытяжных приборов обеспечит комфорт приготовления пищи и чистоту кухонного помещения.

Отсутствие вытяжки может привести к неприятным последствиям. Запахи способны впитываться в кухонные поверхности, а гарь и копоть стойко осядут на мебель и занавески. Выбор модели зависит от индивидуальных особенностей помещения и интенсивности эксплуатации.

Виды вытяжных устройств

Короб для вытяжки придаст эстетичный вид и скроет неприглядные элементы. Конструкция не отличается сложностью, позволяя изготовить и оборудовать деталь собственными руками. В случае производства кухонного гарнитура на заказ, можно предусмотреть короб на вытяжку в первоначальном проекте мебели.

Модификации отличаются габаритами, материалами изготовления и конструкцией. Варианты вытяжек подразделяются на два основных вида:

• стандартные приборы;
• телескопические выдвижные устройства.

Классические короба для вытяжек внешне схожи с обыкновенным навесным модулем гарнитура. Полое внутреннее пространство открывает возможность размещения рабочей основы устройства. Важно правильно рассчитать размеры короба. В первую очередь определяется ширина конструкции.

Расчет параметров короба: основные значения

Стандартные модели в ширину занимают 50 см. соответственно короб должен отвечать данным показателям. В случае если ширина устройства имеет другие значения, следует варьировать габариты изделия в соответствии с индивидуальными замерами.

Глубина шкафа рассчитывается исходя из размеров вытяжки. Минимальным значением для компактного размещения гофры и внутренних деталей выступает глубина в 30 см. Применяя короб под вытяжку на кухне для хранения кухонных принадлежностей, потребуется увеличить показатели до размеров стандартных навесных шкафчиков гарнитура.

Определение высоты конструкции основывается на значениях прилегающих элементов. Короб на кухне не должен выделяться среди других модулей гарнитура. Главная цель детали замаскировать недостатки, не привлекая лишнего внимания. Визуально конструкция должна создавать цельный горизонт и органично восприниматься. Важно учитывать технические параметры. Высота изделия не должна превышать допустимых значений от 85 до 65 см над варочной поверхностью.

Правильное расположение обеспечит корректную работу устройства и оградит от дискомфорта во время приготовления пищи.

Виды стандартных кухонных коробов

Современная вытяжка короба часто комплектуется стандартными внешними элементами, функциональность которых нацелена скрыть область соединения с вентиляционным каналом. Деталь можно увеличивать и встраивать до потолочной поверхности. Несмотря на общепринятый стандарт комплектации, далеко не все устройства оснащены данным видом коробов.

Конструкции могут отличаться материалом изготовления. Существует два основных типа стандартных коробов для вытяжек:

1. Пластиковые вентиляционные короба. Изделия выделяются эстетичными свойствами. Недостатком выступает не устойчивость материала к воздействию температур, солнечного света и механическим повреждениям. Недолговечность пластика со временем потребует заменить деталь. Размеры пластикового вентиляционного короба соответствуют стандартным параметрам вытяжки.
2. Металлические конструкции. Эксплуатационные характеристики детали во многом зависят от материала изготовления. Сталь с декоративным слоем может утратить привлекательный вид. Изделия из нержавейки наделены свойствами практичности и долговечности.

Конструкция короба для встраиваемой вытяжки

Материалом для изготовления корпуса шкафа для встраиваемых моделей выступает МДФ, натуральное дерево, или пластик. Выбор зависит от стилистического оформления кухни, фасада гарнитура. Необходимо учитывать гармоничное сочетание деталей интерьера.

Определяя параметры будущего короба, потребуется установить функциональность элемента. Размеры вентиляционного прямоугольного короба должны обязательно предусматривать пространство для рабочих деталей устройства и гофры. Принцип изготовления короба:

• по индивидуальным замерам выполняются детали будущей конструкции;
• далее производится надежное скрепление элементов, важно корректно использовать специальные уголки;
• после создания каркаса, монтируется полка и задняя плоскость;
• в завершение устанавливаются дверцы.

Установите короб согласно всех правил

Модификации короба для вытяжки телескопического вида

Сборка короба телескопической вытяжки схожа со стандартной конструкцией. Главное отличие заключается в очередности сборки. Изначально монтируется верхняя плоскость и боковые части. Размер конструкции тщательно корректируется под вытяжку, при необходимости стягивается.

На последнем этапе изготовления модели фиксируется нижняя деталь. Важно изготовить отверстие для гофры до момента фиксации нижнего горизонта. После сборки довольно сложно выполнить столярные работы. Функциональность устройства основывается на выдвижном элементе, который позволяет использовать вытяжку в период приготовления пищи.

Устройство должно учитывать главные параметры, обеспечивая практичность и легкость эксплуатации прибора. Пластик не желательно использовать в качестве материала несущей конструкции, возможно применение исключительно в декоративных целях. Короб надежно скроет визуальные недостатки элементов вытяжного устройства. Правильное изготовление и сборка обеспечат эстетичный вид вытяжного устройства, придадут интерьеру декоративность и завершенность.

Пластиковые короба для вытяжки: обзор видов + правила установки

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов. Пластиковый вариант получил широкое распространение по причине дешевизны, долговечности и простоты монтажа, который можно провести самостоятельно.

Основные параметры существующих систем

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Правила выбора сечения воздуховода

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Виды форм и типовые размеры

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов. При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали. Для поворота на углы не кратные 45 градусам используют так называемое разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники. Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы. В продаже наиболее распространены следующие варианты перехода:

• от диаметра 100 мм к размеру 110 х 55 мм;
• от диаметра 100 мм к размеру 120 х 60 мм;
• от диаметра 125 мм к размеру 204 х 60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу. Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей. Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции. В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки. В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от кухонной вытяжки можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Нюансы выбора геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба. Однако для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

• По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
• Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
• Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом. В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью, а также не будет создавать шум при вибрации короба.

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Обратный клапан и решетка

Необходимым элементом вентиляционной системы является обратный клапан. Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода или используют специальную решетку с «жалюзи», препятствующими возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

• разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
• установить возле выхода тройник «вытяжка – решетка – обратный клапан»;
• использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении. Чтобы предотвратить такое развитие событий решетка, ведущая на улицу или в шахту, часто бывает снабжена специальной защитой, непреодолимой для животных.

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка. При любом варианте установка не представляет сложности и ее можно провести самостоятельно. Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок. Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба. Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д. В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Обеспечение герметичности пластикового короба

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод. Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

• Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
• Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии. С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Видео-примеры по выбору и монтажу

Монтаж кухонного короба. Ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника «вытяжка – решетка – естественная вентиляция»:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции.

Понравилась статья? Поделитесь ей

Источники: http://strojdvor.ru/ventilyaciya/elementy-sistem/ventilyacionnye-koroba-dlya-vytyazhki-na-kuxne/, http://obzorkuhni.ru/technique/osobennosti-konstrukcij-koroba-dlya-kuxonnyx-vytyazhek-glavnye-parametry-i-sekrety-pravilnoj-ustanovki/, http://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html

remontonly.ru

Короба для вытяжки на кухне

Вытяжки выступают обязательным атрибутом современной кухни. Функциональность прибора заключается в устранении копоти и запахов во время приготовления пищи. Вентиляционный механизм очищает воздух от вредных испарений и дыма, защищая легкие домочадцев от негативного влияния продуктов горения.

Короб важен для хорошей вытяжки и вентиляции

Установка вытяжных приборов обеспечит комфорт приготовления пищи и чистоту кухонного помещения.

Отсутствие вытяжки может привести к неприятным последствиям. Запахи способны впитываться в кухонные поверхности, а гарь и копоть стойко осядут на мебель и занавески. Выбор модели зависит от индивидуальных особенностей помещения и интенсивности эксплуатации.

Виды вытяжных устройств для кухни

Короб для вытяжки придаст эстетичный вид и скроет неприглядные элементы. Конструкция не отличается сложностью, позволяя изготовить и оборудовать деталь собственными руками. В случае производства кухонного гарнитура на заказ, можно предусмотреть короб на вытяжку в первоначальном проекте мебели.

Модификации отличаются габаритами, материалами изготовления и конструкцией. Варианты вытяжек подразделяются на два основных вида:

• стандартные приборы;
• телескопические выдвижные устройства.

Классические короба для вытяжки на кухне внешне схожи с обыкновенным навесным модулем гарнитура. Полое внутреннее пространство открывает возможность размещения рабочей основы устройства. Важно правильно рассчитать размеры короба. В первую очередь определяется ширина конструкции.

Расчет параметров короба: основные значения и размеры для вентиляционных коммуникаций

Стандартные модели в ширину занимают 50 см., соответственно короб должен отвечать данным показателям. В случае если ширина устройства имеет другие значения, следует варьировать габариты изделия в соответствии с индивидуальными замерами.

Глубина шкафа рассчитывается исходя из размеров вытяжки. Минимальным значением для компактного размещения гофры и внутренних деталей выступает глубина в 30 см. Применяя короб под вытяжку на кухне для хранения кухонных принадлежностей, потребуется увеличить показатели до размеров стандартных навесных шкафчиков гарнитура.

Определение высоты конструкции основывается на значениях прилегающих элементов. Короб на кухне не должен выделяться среди других модулей гарнитура. Главная цель детали замаскировать недостатки, не привлекая лишнего внимания. Визуально конструкция должна создавать цельный горизонт и органично восприниматься. Важно учитывать технические параметры. Высота изделия не должна превышать допустимых значений от 85 до 65 см над варочной поверхностью.

Правильное расположение обеспечит корректную работу устройства и оградит от дискомфорта во время приготовления пищи.

Виды стандартных кухонных коробов: пластиковые, гипсокартонные, из нержавейки

Современная вытяжка короба часто комплектуется стандартными внешними элементами, функциональность которых нацелена скрыть область соединения с вентиляционным каналом. Деталь можно увеличивать и встраивать до потолочной поверхности. Несмотря на общепринятый стандарт комплектации, далеко не все устройства оснащены данным видом коробов.

Конструкции могут отличаться материалом изготовления. Существует два основных типа стандартных коробов для вытяжек:

1. Пластиковые вентиляционные короба. Изделия выделяются эстетичными свойствами. Недостатком выступает не устойчивость материала к воздействию температур, солнечного света и механическим повреждениям. Недолговечность пластика со временем потребует заменить деталь. Размеры пластикового вентиляционного короба соответствуют стандартным параметрам вытяжки.
2. Металлические конструкции. Эксплуатационные характеристики детали во многом зависят от материала изготовления. Сталь с декоративным слоем может утратить привлекательный вид. Изделия из нержавейки наделены свойствами практичности и долговечности.

Конструкция простого и декоративного короба для встраиваемой вытяжки: как спрятать (закрыть) трубу

Материалом для изготовления корпуса шкафа для встраиваемых моделей выступает МДФ, натуральное дерево, или пластик. Выбор зависит от стилистического оформления кухни, фасада гарнитура. Необходимо учитывать гармоничное сочетание деталей интерьера.

Определяя параметры будущего короба, потребуется установить функциональность элемента. Размеры вентиляционного прямоугольного короба должны обязательно предусматривать пространство для рабочих деталей устройства и гофры. Принцип изготовления короба:

• по индивидуальным замерам выполняются детали будущей конструкции;
• далее производится надежное скрепление элементов, важно корректно использовать специальные уголки;
• после создания каркаса, монтируется полка и задняя плоскость;
• в завершение устанавливаются дверцы.

Установите короб согласно всех правил

Модификации короба для вытяжки телескопического вида: нюансы установки (монтажа)

Сборка короба телескопической вытяжки схожа со стандартной конструкцией. Главное отличие заключается в очередности сборки. Изначально монтируется верхняя плоскость и боковые части. Размер конструкции тщательно корректируется под вытяжку, при необходимости стягивается.

На последнем этапе изготовления модели фиксируется нижняя деталь. Важно изготовить отверстие для гофры до момента фиксации нижнего горизонта. После сборки довольно сложно выполнить столярные работы. Функциональность устройства основывается на выдвижном элементе, который позволяет использовать вытяжку в период приготовления пищи.

ПОСМОТРЕТЬ ВИДЕО

Устройство должно учитывать главные параметры, обеспечивая практичность и легкость эксплуатации прибора. Пластик не желательно использовать в качестве материала несущей конструкции, возможно применение исключительно в декоративных целях. Короб надежно скроет визуальные недостатки элементов вытяжного устройства. Правильное изготовление и сборка обеспечат эстетичный вид вытяжного устройства, придадут интерьеру декоративность и завершенность.

obzorkuhni.ru
