Соединение проводов  в распределительной коробке? СХЕМЫ

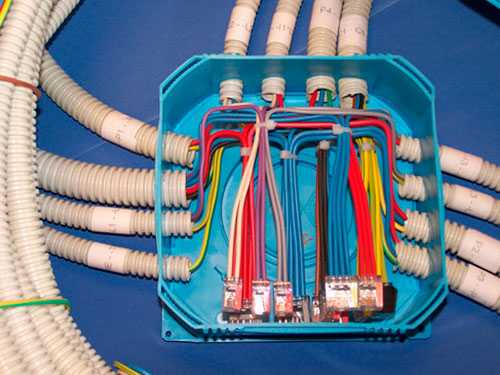

Для того чтобы обеспечить каждый уголок квартиры или офиса электричеством, не обойтись без распределительной коробки. Современные распределительные коробки очень разнообразны как по форме, так и по материалам,из которых они изготовлены. Они бывают накладной установки и внутренней.

Цель таких устройств заключается в том, чтобы развести провода в нужное направление к точкам потребления или размыкания — это могут быть выключатели, розетки или осветительные приборы. Развести провода в распределительной коробке профессиональному электрику не доставит хлопот, но вот для начинающего электромонтажника  это может оказаться настоящей наукой. На сегодняшний день, для контактных соединений в распределительной коробке все чаще используют универсальные клеммы WAGO.

Соблюдаем расцветку проводов в распределительной коробке

Для того чтобы справится с монтажем, нужно подключить воображение: провода это “трубы”, а электрический ток “вода”. По проводам фазы идет «подача воды”, а вот по нулевому проводнику течет “обратка” , тогда как защитный проводник служит на всякий аварийный случай: если где-то протечет “вода”, она непременно будет “слита” в землю. Очень удобно, что современные провода окрашены в различные цвета. Самая распространенная расцветка выглядит так: белый цвет – фаза (L), синий – нуль (N), желто-зеленый — заземление (РЕ).

Во время электромонтажа очень важно соблюдать последовательность в расцветке проводов, что очень облегчит их разведение в распределительной коробке. Прежде чем приступить к электромонтажным работам, нужно четко определиться с установкой точек освещения, розеток и выключателей, т.е. составить схему, чтобы установить распределительные коробки в удобных местах, и в будущем можно было осуществить профилактические и ремонтные работы.

Обязательно прочитайте подробные статьи про соединение проводов:

Порядок установки распределительной коробки

Многие делают ремонт, используя натяжные или подвесные потолки, поэтому электропроводку нужно прокладывать так, чтобы она не оказалась в зоне сверления отверстий когда будут монтироваться направляющие, а так же необходимо позаботится о том, чтобы распределительные коробки остались в зоне доступа. Если распределительная коробка осталась за подвесным потолком, можно установить маленький люк.

Последнее слово электротехники гласит так: от распределительного щита нужно прокладывать провод для освещения — 3х1,5, для розеток провод — 3х2,5. Поэтому, в распределительной коробке может оказаться достаточно большое количество проводов для соединения. Чтобы не запутаться, их необходимо маркировать.

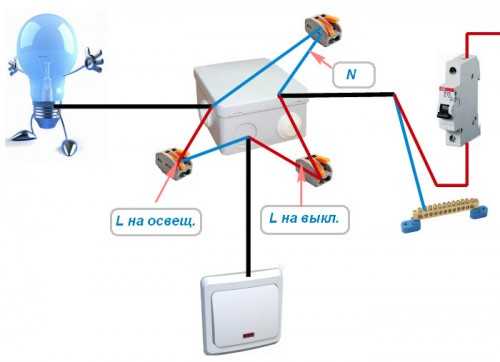

Подключение проводов без заземления (РЕ)

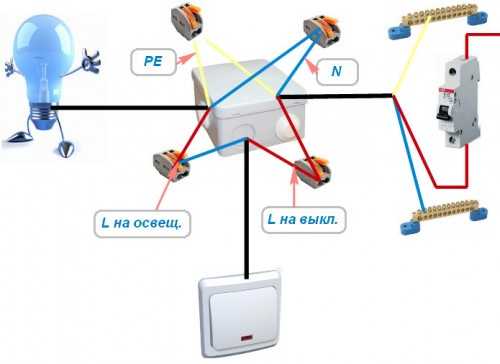

Подключение проводов с заземлением (РЕ)

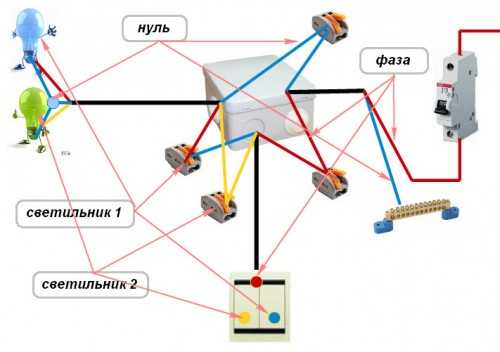

Схема в распределительной коробке, двух светильников

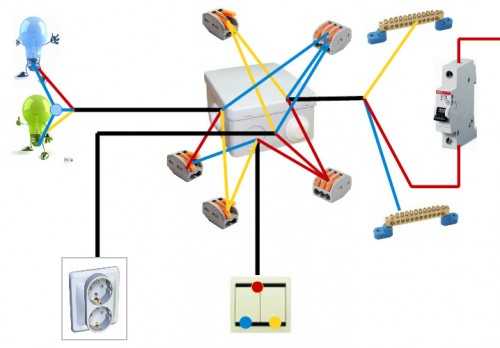

Схема в распределительной коробке, двух светильников и группа розеток

Оцените качество статьи:

electric-tolk.ru

Схема расключения или соединения электрических кабелей в распределительной коробке

Кабели и провода в жилых и нежилых строениях проложены от щита со счетчиком расхода электроэнергии, предохранительными пробками или автоматическими выключателями под полом, по стенам до распределительных коробок, где они соединены скручиванием или с помощью клеммников (электрических зажимов).

От раcпредкоробок электрическую проводку прокладывают к другим распаячным или расключительным коробкам, которые подключают на один автомат или одну и ту же группу и к выключателям, розеткам, светильникам. Выполнить расключение возможно и без специального образования и опыта работы электриком, достаточно следовать данной инструкции.

Обычно в квартиру приходят 3 – 4 группы (включая отдельную группу, приходящую на электроплиту, которую прокладывают независимыми кабелями или проводами). Таким образом, при повреждении на линии от электроснабжения отключается только часть строения или квартиры. Обратить особое внимание на пропорциональное и равномерное распределение нагрузки между автоматами или предохранительными пробками в электрическом щите.

 До начала работ необходимо обесточить линию, на которой будут производиться работы, вывинтив пробки или отключив автомат.

Как правило, устанавливают одну распределительную коробку на каждое помещение, в случае значительного отдаления розеток может быть установлена дополнительная, специально на розетки.

Пошаговое руководство по монтажу распредкоробки

Подробнее о выборе способа соединения и особенностях монтажа на видео

Схема расключения распределительной коробки

Все защитные или заземляющие (на схеме маркированы как PE, выделены желтым цветом) проводники и нулевые (на рисунке маркированы N, обозначены синим) соединяют между собой по цветам, как показано на схеме. Проводника“земля” не будет, если электропроводка двухпроводная.

Фазные проводники (выделены черным и красным цветом) расключаются немного сложнее, если от распредкоробки проводка идет только к розеткам, то фазы также соединяют между собой.

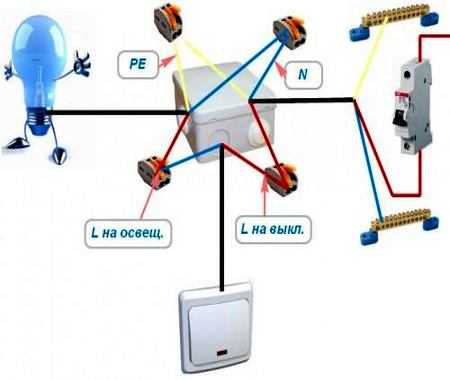

 В случае когда проводка идет на светильник с одноклавишным выключателем (как изображено на рисунке), провод, который отходит от выключателя, соединить с фазой, идущей на светильник (на рисунке L на освещение), а фазу, приходящую на выключатель, соединитьсо всеми фазными проводами (на схеме L на выключатель). Должно быть 4 соединения.

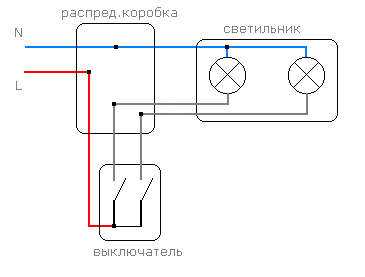

При распределении проводников на светильник с двухклавишным выключателем до него прокладывают четырехжильный кабель (2 фазных жилы включения, 1 фазная выключения,1 нулевая, 1 “ земля”). В случае двухпроводной электропроводки–трехжильный, так как проводник “земля” отсутствует. Соединяют между собой фазные проводники, идущие на розетки. Также соединяют фазы питающего кабеля, приходящие на общий зажим двухклавишного выключателя, 2 жилы с которого идут на лампы светильника отдельно. Ниже представленыс хемы распайки двухклавишного переключателя без “земли”.

Все нулевые и заземляющие проводники (при наличии последних) соединяют вместе. Внутри коробки должно получиться 5 соединений (включая соединение заземляющих проводников). Ниже представлена схема расключения двухклавишного переключателя с“землей”.

Внимание! Перед подачей напряжения ещё раз внимательно проверить подключения. Во избежание короткого замыкания все соединения должны быть выполнены строго по схеме, изоляция должна быть неповрежденной, места скруток надежно изолированы или защищены изолирующими колпачками.

bouw.ru

Схема подключения выключателей без распределительной коробки

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

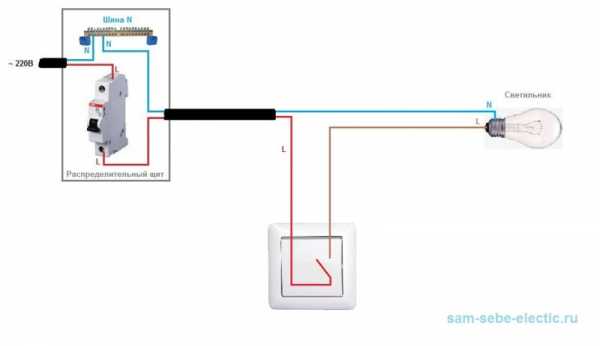

Вот схема подключения одноклавишного выключателя без распределительной коробки.

Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

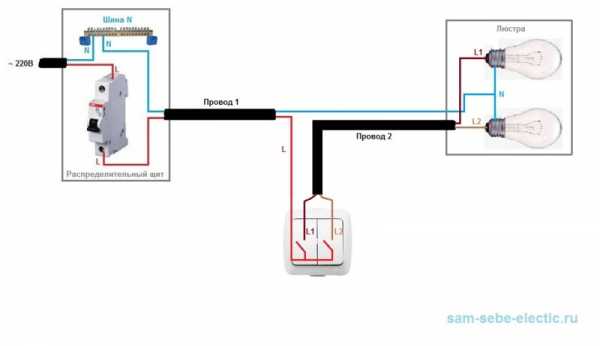

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

• отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
• простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
• минимум неисправностей.

Минусами такого монтажа являются:

• отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

• один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
• фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
• от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Как то так!

Улыбнемся:

Из записной книжки электрика:

Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

sam-sebe-electric.ru

Схема подключения розетки в распределительной коробке в квартире и доме

Для того, что бы сделать электропроводку в квартире или частном доме своими руками необходимо знать схему подключения розетки. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!

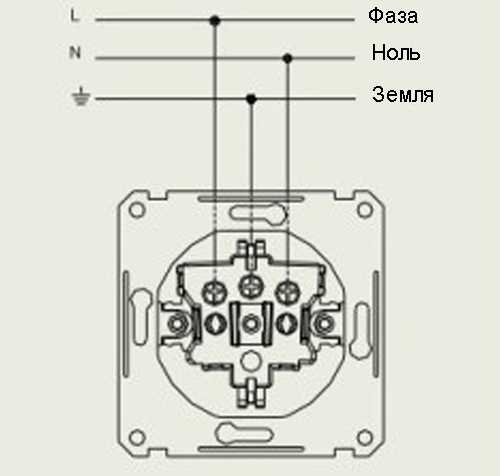

Принципиальная схема розетки состоит из магистральной или групповой линии и ответвления на розетку.

Скачать принципиальную схему розетки.

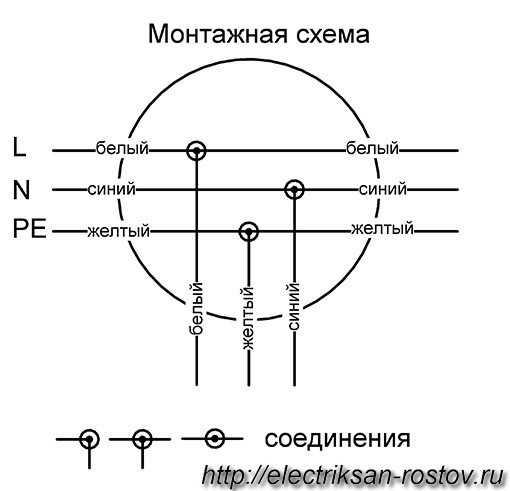

Монтажная схема соединений в распределительной коробке:

Скачать монтажную схему соединений для розетки в распределительной коробке.

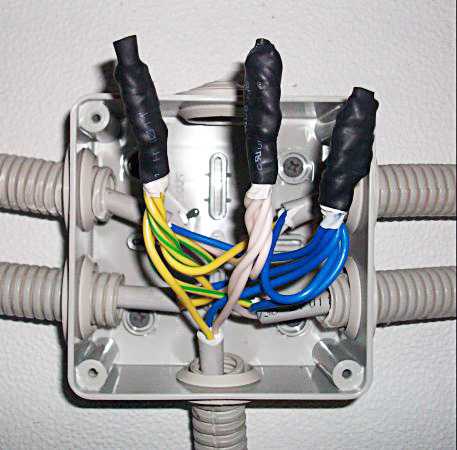

Порядок действий при сборке распределительной коробки с тремя проводами — по одному проводу питание приходит, по второму проводу питание уходит дальше по групповой линии на следующую розетку и по третьему электропитание приходит на разъемы розетки.

1. Соединить вместе все три желтые жилы, оставить 10 см, откусить пассатижами и зачистить 4-5 см.
2. Скрутить — витки должны плотно и ровно прилегать друг к другу.
3. Намотать, в натяжку, изоляционную ленту в два слоя — сначала от начала скрутки к концу, на конце сделать припуск ленты и загнуть его наматывая второй слой ленты к началу скрутки.
4. Зачистить, скрутить и заизолировать три синие жилы.
5. Зачистить, скрутить и заизолировать три белые жилы.
6. Уложить в коробку скрутки и закрыть крышкой.

Как подключить провода в распределительной коробке? Схемы подключения

Для обеспечения электричеством каждого уголка офиса или квартиры необходимо использовать распределительные коробки. Они различаются по форме и материалам.

По способу размещения распределительные коробки классифицируются на два типа:

• накладные;
• внутренние.

Основная цель подобных устройств – это развод проводов в нужном направлении к источникам потребления или размыкания – розетки, осветительные приборы, выключатели и т.п. Для профессионального электрика операция по разветвлению электрической проводки не составляет труда, а вот для начинающего электромонтажника она может оказаться настоящей мукой.

На текущий момент для соединения контактов в распределительной коробке используются клеммы универсального типа Wago.

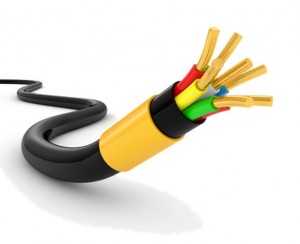

Расцветка проводов

Для лучшего понимания процесса монтажа нужно представить, что кабель – это труба, а ток – вода. По проводам фазы осуществляется подача воды, а по нулевому – течет «обратка» Защитный проводник используется для предотвращения аварийной ситуации: если труба протечет, то вся вода сольется на землю.

Для удобства электрические провода имеют стандартизированную систему цветов. Чаще всего можно встретить следующую расцветку:

• фаза (L) – белый цвет;
• заземление (PE) – желто-зеленый цвет;
• ноль (N)– синий цвет.

Главное правило электромонтажа – это соблюдение последовательности расцветки проводов.

Перед началом работ, нужно определить места установки розеток, осветительных приборов и розеток, то есть составить подробную схему электропитания. Это позволит максимально удобно установить распределительные коробки и сэкономить на материалах.

Порядок монтажа распределительной коробки

В современных интерьерах часто можно встретить подвесные или натяжные потолки. При укладке проводки нужно позаботиться о том, чтобы она не оказалась в зоне сверления отверстий под направляющие.

Распределительные коробки устанавливаются в доступном месте. Если, к примеру, они монтируются за подвесным потолком, то нужно в обязательном порядке организовать небольшой люк.

Для организации электропитания рекомендуется использовать следующие типы проводов:

• для розеток – 3на2,5 миллиметра;
• для освещения – 3на1,5 миллиметра.

В распределительной коробке может оказаться большое количество проводов, поэтому их следует предварительно промаркировать.

Схемы подключения проводов

Схема подключение проводов без заземления

Схема подключения проводов с заземлением

Схема распределения питания двух светильников

Схема распределения питания двух светильников и группы розеток

Видео соединения проводов

electrikagid.ru

Расключение распределительной коробки — Всё о электрике в доме

Как соединить провода в распределительной коробке: надежные способы и схемы

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

Для чего предназначена распределительная коробка

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

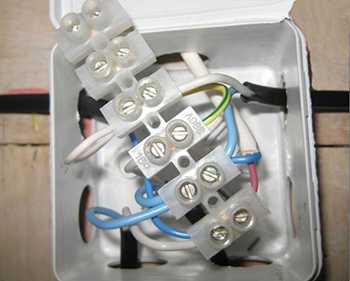

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

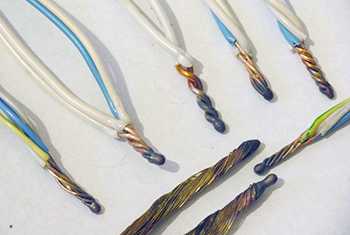

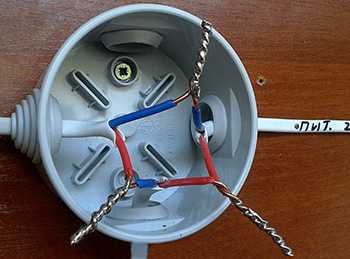

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы. После проведения опрессовки место соединения необходимо качественно изолировать.

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

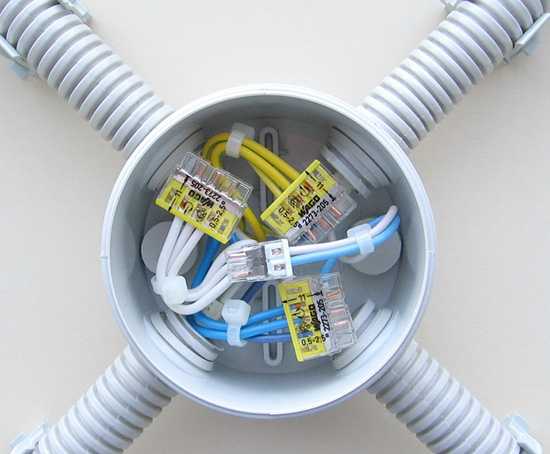

Самозажимные соединения

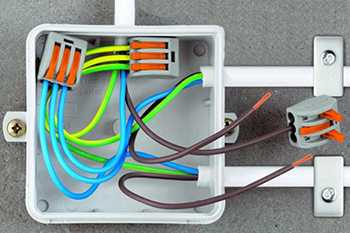

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке. Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

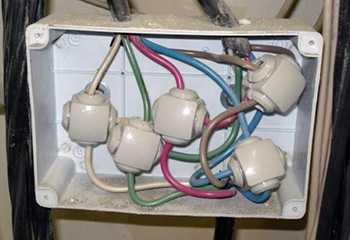

Кабельные сжимы

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку. В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.

Схема расключения или соединения электрических кабелей в распределительной коробке

Кабели и провода в жилых и нежилых строениях проложены от щита со счетчиком расхода электроэнергии, предохранительными пробками или автоматическими выключателями под полом, по стенам до распределительных коробок, где они соединены скручиванием или с помощью клеммников (электрических зажимов).

От раcпредкоробок электрическую проводку прокладывают к другимраспаячным или расключительным коробкам, которые подключают на один автомат или одну и ту же группу и к выключателям, розеткам, светильникам.Выполнить расключение возможно и без специального образования и опыта работы электриком, достаточно следовать данной инструкции.

Обычно в квартиру приходят 3 – 4 группы (включая отдельную группу, приходящую на электроплиту, которую прокладывают независимыми кабелями или проводами). Таким образом, при повреждении на линии от электроснабжения отключается только часть строения или квартиры. Обратить особое внимание на пропорциональное и равномерное распределение нагрузки между автоматами или предохранительными пробками в электрическом щите.

До начала работ необходимо обесточить линию, на которой будут производиться работы, вывинтив пробки или отключив автомат.

Как правило, устанавливают одну распределительную коробку на каждое помещение, в случае значительного отдаления розеток может быть установлена дополнительная, специально на розетки.

Пошаговое руководство по монтажу распредкоробки

Подробнее о выборе способа соединения и особенностях монтажа на видео

Схема расключения распределительной коробки

Все защитные или заземляющие(на схеме маркированы как PE, выделены желтым цветом) проводники и нулевые (на рисунке маркированы N,обозначенысиним) соединяют между собой по цветам, как показано на схеме. Проводника“земля” не будет, если электропроводка двухпроводная.

Фазные проводники (выделены черным и красным цветом)расключаются немного сложнее, если от распредкоробки проводка идет только к розеткам, то фазы также соединяют между собой.

В случае, когда проводка идет на светильник с одноклавишным выключателем (как изображено на рисунке), провод, который отходит от выключателя, соединить с фазой, идущей на светильник (на рисунке L на освещение), а фазу, приходящую на выключатель, соединитьсо всеми фазными проводами (на схеме Lна выключатель). Должно быть 4 соединения.

При распределении проводников на светильник с двухклавишным выключателем до него прокладывают четырехжильный кабель (2 фазных жилы включения, 1 фазная выключения,1 нулевая, 1 “ земля”). В случае двухпроводной электропроводки–трехжильный, так какпроводник “земля” отсутствует. Соединяют между собой фазные проводники, идущие на розетки.Также соединяют фазы питающего кабеля, приходящие на общий зажим двухклавишного выключателя, 2 жилы с которого идут на лампы светильника отдельно. Ниже представленысхемы распайки двухклавишного переключателя без “земли”.

Все нулевые и заземляющие проводники (при наличии последних) соединяют вместе. Внутри коробки должно получиться 5 соединений (включая соединение заземляющих проводников).Ниже представлена схемарасключения двухклавишного переключателя с“землей”.

Внимание! Перед подачей напряжения ещё раз внимательно проверить подключения. Во избежание короткого замыкания все соединения должны быть выполнены строго по схеме, изоляция должна быть неповрежденной, места скруток надежно изолированы или защищены изолирующими колпачками.

Обсудить статью на форуме

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

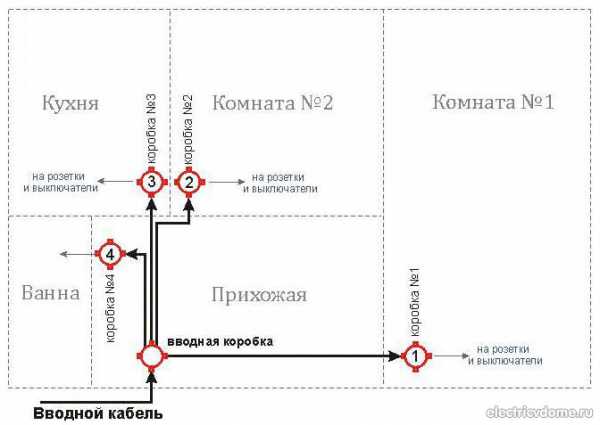

Расположение распределительных коробок в квартире

• Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
• Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
• Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
• Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

• В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

• Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей. то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы. то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники. то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

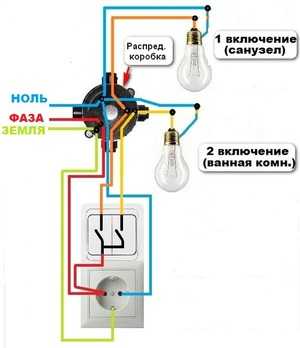

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Источники: http://sarstroyka.ru/remont/elektrika/soedinenie-provodov-v-raspredelitelnoj-korobke.htm, http://bouw.ru/article/shema-rasklyucheniya-ili-soedineniya-elektricheskih-kabeley-v-raspredelitelynoy-korobke, http://elektrik-a.su/prisposobleniya-i-sposoby-raspredeleniya-elektricheskoj-energii/prokladka-v-zhilyh-pomeshheniyah/shema-podklyucheniya-provodov-v-raspredelitelnoj-korobke-204

electricremont.ru
