Шахтный котел длительного горения своими руками — чертежи, как сделать

В статье подробно рассказывается как по чертежам сделать котел медленного и сверхдлительного горения своими руками. Процесс, только на первый взгляд кажется трудным и неповторимым, но следуя инструкциям из статьи, у Вас получиться сделать ничуть не хуже, чем у мастеров, главное внимательно смотреть видео.

Такая конструкция…

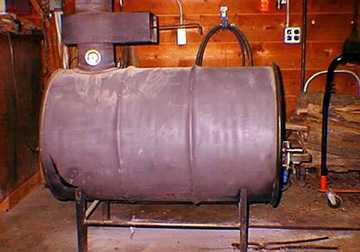

Чертежи котлов на твердом топливе своими руками

В статье подробно рассказывается как по чертежам сделать котел медленного и сверхдлительного горения своими руками. Процесс, только на первый взгляд кажется трудным и неповторимым, но следуя инструкциям из статьи, у Вас получиться сделать ничуть не хуже, чем у мастеров, главное внимательно смотреть видео.

Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

derevyannie-doma.com

как сделать своими руками, используя чертежи, видео и фото инструкцию

Твердотопливный котёл в загородном доме — прекрасная альтернатива печи, его установка и монтаж водяного отопления позволяют тратить меньше времени и сил на обогрев дома. Наибольшей популярностью пользуются модели, оснащенные режимом длительного горения. Опыт мастеров говорит, что такой котёл можно сделать своими руками по готовым чертежам.

Принцип работы

Прежде чем мастерить твердотопливный котёл своими руками, неплохо разобраться, как работают котлы промышленного изготовления, и чем обусловлена их повышенная эффективность. КПД, заявленный в паспортной документации на котлы, часто превышает 90%. Причина этого — длительное и почти полное сжигание топлива.

В обычных твердотопливных моделях, работающих на дровах, угле или пеллетах, камера сгорания общая, в ней происходит разогрев и горение топлива до состояния золы. Дым, выделяющийся при этом, поступает сразу в дымоход, а оттуда — в трубу. Площадь контакта пламени со стенками котла в таких моделях невелика, и они не успевают как следует прогреться. В итоге значительная часть тепла уходит с дымом в атмосферу.

В котле длительного горения процесс сжигания дров разделен на этапы. Сначала происходит нагрев их до температуры около 300 градусов. От нагрева нарушается связь между волокнами древесины, выделяется дым, насыщенный парами влаги и горючими газами, а сами поленья обугливаются.

Горючие газы — это смесь соединений углерода, серы и водород, при наличии в топке достаточного количества кислорода они ярко горят с выделением тепла. Этот процесс называется пиролизом, а сами котлы — пиролизными.

Зону в пиролизных агрегатах, где происходит разложение древесины, называют газогенератором. Чтобы избежать воспламенения дымовых газов в газогенераторе, доступ кислорода к дровам ограничивают. Газы посредством тяги или принудительного наддува поступают в отдельную зону топки, которая называется камерой дожига, где и сгорают. Вокруг камеры расположен теплообменник, который быстро нагревается, после чего вода из него поступает в систему отопления.

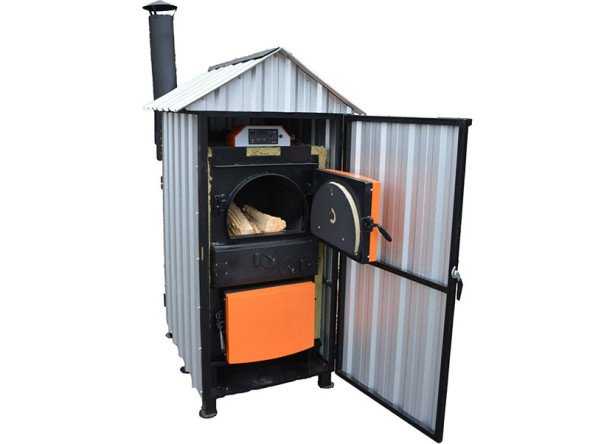

Достоинства пиролизных котлов промышленного производства, работающих на дровах:

  • экономия топлива — они могут работать на одной загрузке от 6 часов до 5 суток;
  • высокий КПД, 90-95%;
  • экологичность — в дыме содержится мало вредных для атмосферы газов и сажи;
  • безопасность — дым на выходе имеет температуру 120-160 градусов Цельсия;
  • высокий уровень автоматизации процесса.

Недостатки покупных котлов длительного горения:

  • склонность к появлению конденсата на стенках теплообменника и дымохода;
  • высокие требования к влажности топлива — не более 16%;
  • высокая цена, иногда в 1,5-2 раза превышающая стоимость обычных твердотопливных котлов.

Котлы длительного горения имеют такую высокую эффективность благодаря особенностям конструкции и происходящим в них физическим процессам. Для их производства не нужны дорогостоящие материалы или сложные технологии. Большинство котлов выполнены из листовой стали и имеют сварную конструкцию. Поэтому, имея навык работы со сварочным аппаратом, такой котёл можно сделать своими руками.

Выбор конструкции

Прежде чем приступить к разработке чертежей своими руками, нужно рассмотреть принцип работы и типичные конструкции котлов длительного горения, и выбрать наиболее простую и доступную.

По типу устройства пиролизные котлы разделяются на два типа:

  • с верхним горением — шахтные;
  • с нижним горением.

Что означают эти характеристики? Все очень просто: тип горения указывает на расположение зоны газогенерации.

В котлах шахтного типа загрузку топлива выполняют через дверку, расположенную в верхней части топки. Горение начинается на поверхности общего объема топлива, а дым, выделяющийся в результате этого, с помощью принудительного наддува проходит через всю толщу дров в нижнюю часть топки, где обогащается воздухом и сгорает. При этом масса дров дополнительно нагревается и более стабильно горит.

В котлах нижнего горения топка расположена снизу, а камера дожига газов — вверху. В них не требуется принудительный наддув, движение воздуха происходит с помощью тяги. Плюс таких котлов — независимость от электрической сети. Минус — меньшая эффективность и объем загрузки, а следовательно и время непрерывной работы.

Видео: самодельный пиролизный котёл и принцип его работы.

Котлы с наиболее простой конструкцией имеют цилиндрическую форму. Топка в них окружена теплообменником, и съем тепла происходит по всей поверхности топочной камеры. Такой котёл можно сделать своими руками из листового железа или двух металлических труб разного диаметра.

Как сделать самостоятельно?

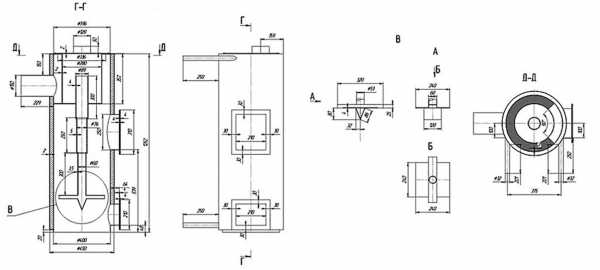

Котёл изготавливают своими руками по готовому чертежу, приведенному на рисунке. Размеры, указанные на чертеже, можно незначительно изменять, при этом важно соблюдать пропорции.

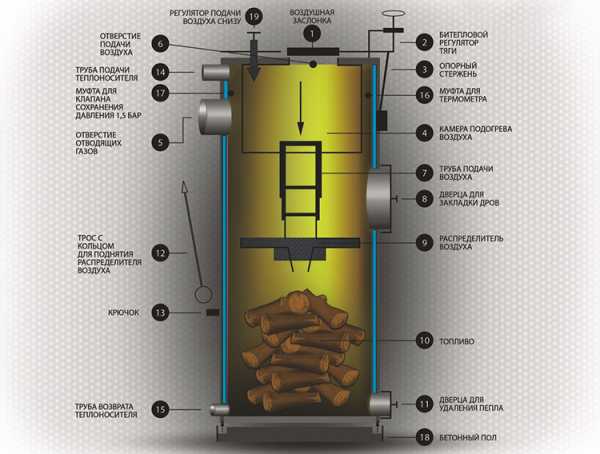

      Принцип работы этого отопительного агрегата таков:
    • Через дверку загружают топливо, предварительно подняв распределитель воздуха на максимальную высоту;
    • Осуществляют его розжиг с помощью щепы, бересты или специального средства.
    • После начала устойчивого горения распределитель воздуха опускают на верхнюю часть топлива, закрывают дверцу поддувало, ограничивая тем самым активное поступление кислорода.
    • В рабочем режиме интенсивность горения регулируется задвижкой на распределителе. Благодаря его конструкции воздух поступает прямо в зону горения дозировано, что способствует равномерному длительному горению.
    • Воздух, проходя по его трубе, предварительно прогревается, из него испаряется влага. По мере прогорания топлива распределитель опускается под собственным весом. Для его подъема предназначена цепочка.
Высота потолков в котельной должна быть не менее 2,8 метра и позволять поднять распределитель топлива на уровень максимальной загрузки!
  • Топливо тлеет, выделяя дымовые газы, которые догорают в верхней части топки. Топить такой котёл можно дровами, опилом, пеллетами, а также отходами лесопереработки — стружкой, щепой, строительным мусором. Для каждого вида топлива нужно подбирать свой режим подачи воздуха.
Конструкция котла не герметична, в отличие от заводских моделей, поэтому его необходимо устанавливать в хорошо проветриваемой котельной: при тлении дров выделяется, в числе прочих, опасный угарный газ.

КПД устройства несколько ниже, чем у промышленных аналогов, но учитывая затраты на его изготовление, этот недостаток не так важен.

Необходимые материалы и инструмент

Сборку котла производят сваркой, поэтому обязательное условие — наличие сварочного аппарата и навык работы с ним. В процессе сварки своими руками также понадобятся 2-3 пачки электродов подходящего диаметра.

Для раскроя материала потребуется болгарка с отрезными кругами, для зачистки швов понадобятся также шлифовальные круги.

Кроме того, нужен инструмент для измерения и разметки: рулетка, угольник, маркер, циркуль для разметки окружностей.

Для опрессовки готового изделия нужен будет компрессор.

    Материалы и покупные изделия:
  • Трубы из металла толщиной 3-4 мм, Ø 40 см, длина 150 см — для выполнения корпуса топки и труба Ø 45 см, длина 130 см теплообменника;
  • Труба металлическая Ø 6 см, длина заготовки 120 см — для канала подачи воздуха в распределитель;
  • Два кольца из листового металла толщиной 3 мм, с внутренним диаметром 40 см, внешним — 45 см — заглушки на водяную рубашку;
  • Листовой металл 3 мм для выполнения дверцы топки и зольника. Можно использовать готовые чугунные дверцы подходящего размера;
  • Листовой металл толщиной 5 мм для распределителя воздуха или круг из него диаметром 40-42 мм;
  • Обрезки уголка или швеллера подходящего размера для выполнения крыльчатки;
  • Асбестовый шнур и полотно — для теплоизоляции дверок.

Изготовление корпуса и теплообменника

Сборку котла начинают с корпуса

      , как наиболее ответственного узла, подверженного значительным тепловым нагрузкам. Остальные детали подгоняют с таким условием, чтобы создать максимально герметичную конструкцию и избежать утечек дыма и теплопотерь.
    1. Трубы диаметром 40 и 45 см вставляют одна в другую, выравнивают по верхнему краю и выставляют с помощью деревянных распорок одинаковый зазор между ними. Это поможет избежать местного перегрева водяной рубашки.
    2. Соединяют их сваркой сверху и снизу короткой трубы с помощью металлических колец. Сварной шов стараются делать максимально ровным и качественным. Низ топки заваривают кругом из листового металла.

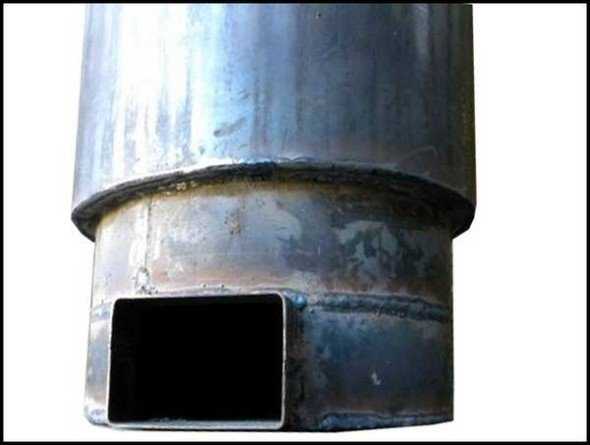

  • В нижней части внутренней трубы делают отверстие прямоугольной формы под дверцу зольника. Саму дверцу можно выполнить из листового металла или установить готовую чугунную. Теплоизоляция дверцы не обязательна — внизу топки не будет высоких температур, поэтому дверцу можно делать одинарной. Ее нужно обязательно оснастить задвижкой, плотно закрывающей дверку, иначе будет происходить подсос воздуха, что нарушит кислородный баланс в котле.



  • Дверку топочной камеры размещают в верхней части корпуса. Здесь температурный режим будет более жестким, поэтому дверку лучше сделать своими руками из листового металла, причем делают ее двойной, как на фото, с прокладкой из двух слоев асбеста. Это, во-первых, создаст лучшую теплоизоляцию и поможет избежать ожогов, а во-вторых, повысит ее жесткость, и при топке дверку не поведет. Дверку аналогично оснащают плотной задвижкой.



  • Сбоку или сзади верхней части корпуса вваривают дымовой патрубок из профильной трубы с отверстием для подсоединения к дымоходу. При этом уделяют особое внимание качеству швов с внешней и внутренней стороны рубашки — из-за неправильно выбранного режима здесь может образоваться конденсат, а в сочетании с дымовыми газами он способствует коррозии. Сварные швы, имеющие раковины и не удаленную окалину, подвержены коррозии наиболее сильно.



  • В верхней и нижней части водяной рубашки приваривают патрубки для подачи и выхода теплоносителя. Их делают из обрезков дюймовой трубы нужной длины, с резьбой на внешнем конце. Патрубки удобнее располагать сбоку котла, в стороне от дымового патрубка, чтобы системы дымоудаления и отопления было удобно обслуживать.
  • Корпус котла оснащают ножками из обрезков уголка или швеллера — так будет удобнее регулировать его при установке.
  • Выполняют съемную крышку диаметром 46 см с отверстием в центре 6,5 см — она будет установлена внатяг на корпус.
  • Все детали и швы зачищают болгаркой и покрывают термостойкой краской на основе кремнийорганики, предназначенной для покраски печных элементов и автомобильных систем газоудаления — она терпит нагрев до температуры не менее 800 градусов.



Распределитель воздуха

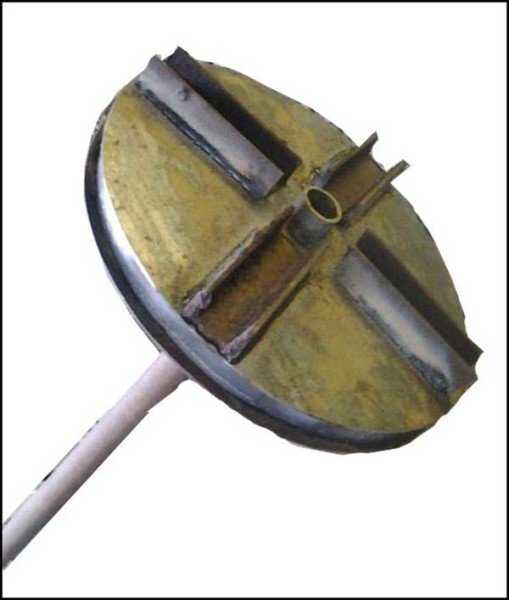

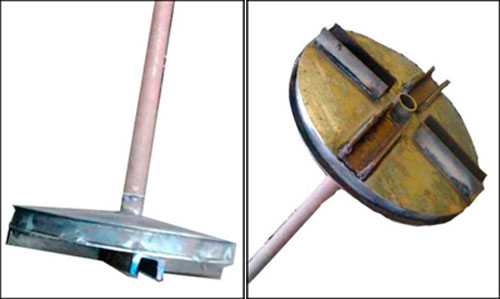

Распределитель воздуха — не менее важная деталь. Для него лучше использовать толстый металл — не менее 5 мм. Во-первых, он находится в зоне активного горения, и при меньшей толщине может деформироваться и со временем прогореть. Во-вторых, при большей толщине распределитель воздуха будет лучше прижимать массу топлива.

  1. Из металла вырезают круг диаметром 38 см с отверстием в центре Ø 6 см. К отверстию герметично приваривают трубу Ø 6 см длиной 120 см. По этой трубе будет поступать воздух в зону горения.

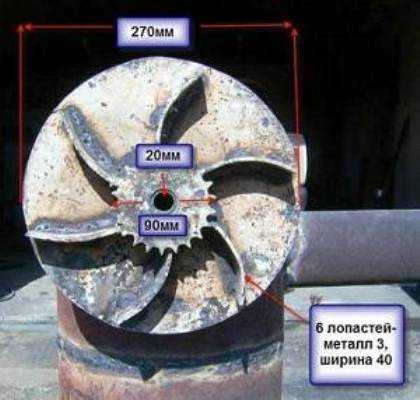

  2. В нижней части распределителя нужно приварить крыльчатку — расходящиеся воздуховоды из уголка 25 мм или швеллера. Их количество может быть разным, чем больше каналов, тем равномернее будет гореть топливо.
  3. В верхней части трубы нужно установить задвижку или шибер для регулирования воздушного потока, а также предусмотреть петлю для присоединения цепочки, которой распределитель будет подниматься в верхнее положение.
Чтобы оборудовать котел для работы на угле, нужно оснастить его принудительным наддувом. Трубу распределителя в этом случае выполняют телескопической, а в верхней ее части располагают дутьевой вентилятор.

Установка

Котел длительного горения ставят на ровную поверхность и регулируют по уровню, в случае сильного перекоса возможно ухудшение циркуляции теплоносителя.

Распределитель воздуха помещают внутрь топки, а сверху надевают крышку, которую закрепляют на корпусе сваркой или внатяг с уплотнением асбестовым шнуром.

Подключают дымовой патрубок к дымоходу. К патрубкам водяной рубашки подсоединяют трубы системы отопления.

После заполнения системы котел можно начинать топить. Пробную топку выполняют с неполной партией топлива, регулируют режимы, и только после этого можно загружать его для работы в полную мощность.

Такой котел, при скромном внешнем виде, вполне способен отопить деревенский или дачный дом, мастерскую, гараж, решив проблему обогрева.

gidpopechkam.ru

Шахтный котел длительного горения своими руками, чертежи

При установке твердотопливного котла важно учитывать 3 параметра: количество выдаваемого тепла, стоимость и продолжительность горения. Результаты связаны между собой: чем выше мощность, длительность работы, тем будет больше стоить устройство. Можно значительно понизить затраты, если сделать все собственноручно. Шахтный котел длительного горения своими руками выполнить реально, если есть чертежи и небольшая сноровка в подобных делах.

Увеличение продолжительности горения твердого топлива

Каждый домовладелец желал бы установить котел, который не потребует подбрасывания дров каждые 6 часов. Некоторые теплогенераторы держат тепло до недели. Но увеличение длительности не всегда рационально, ведь понижается КПД установки. Причины в следующем:

  1. КПД дровяных котлов составляет около 70%. Если заменить процесс тлением, увеличив тем самым продолжительность процесса, КПД уменьшится примерно до 40%, примерно как у простой печки.
  2. Дрова, которые тлеют, выделяют мало тепла. Потому дом нагреваться будет значительно дольше.
  3. Не получится сжечь сырые дрова, если котел использует только режим тления.

Котлы, работающие с одной подачей дров на протяжении 8 и выше часов, бывают следующих видов:

  • классические, где подача воздуха осуществляется принудительно;
  • с верхним горением. Подобные установки можно сделать самостоятельно, если имеется подходящий инструмент и опыт работы со сваркой.

Можно найти схемы котлов, работающих на опилках, но подобные установки сложно изготовить самостоятельно, плюс, они очень большие.

Изготовление котла продолжительного горения

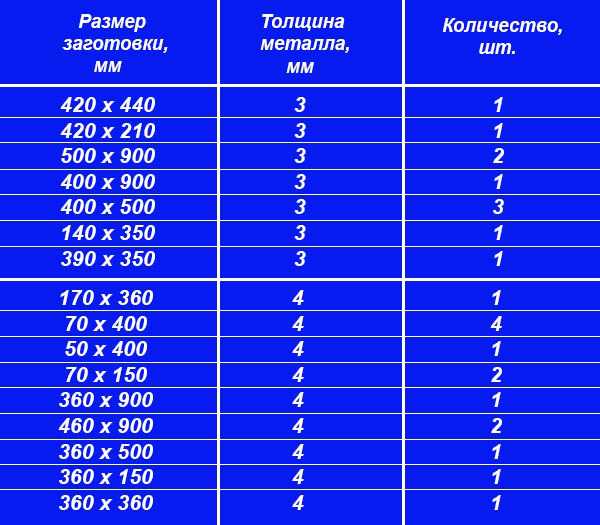

Чтобы собственноручно сделать установку, потребуется сталь Ст 20. Выполненная из нее установке прослужит не менее 15 лет. При большем количестве углерода в стали, материал может прикаливаться от высоких температур, потому для изготовления он не подходит. Если есть возможность, купить можно жаропрочную сталь, легированную молибденом или хромом. Из таблицы можно узнать, какие размеры заготовок потребуются для изготовления устройства.Размеры заготовок

Чтобы разрезать материал, лучше обратиться в мастерскую, где имеются гильотинные ножницы. В частях не будет заусенцев, будет сэкономлено много времени. Также будут нужны следующие детали:

  1. Равнополочный уголок 50х4 мм. Нужен будет, чтобы изготовить колосники.
  2. 2 трубы: DN50 и DN Первая для теплообменника и патрубков, к которым будут подключаться системы отопления. Вторая – для дымохода.
  3. Труба 60х40 мм для канала воздуховода.
  4. Стальная полоска 20х3 мм.
  5. Утеплитель из базальта.
  6. Ручки.
  7. Асбестовый картон и шнур.

Также понадобятся инструменты для сварки металла, резки и некоторые другие, имеющиеся в каждом жилище.Вентилятор и блок управления

В шахтном котле будет использован блок управления, вентилятора, температурного датчика. Стоит найти польские изделия, которые очень похожи на китайские, но значительно отличаются по качеству сборки, сроку службы. Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Отопительный агрегат

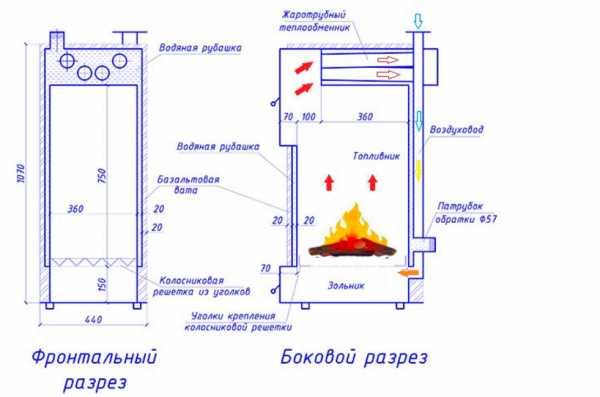

Первым делом для изготовления шахтного котла следует собрать корпус топливника. Делается он из металлических частей, толщина которых 4 мм. Их требуется прихватить сваркой. Начать стоит с нижней части, где будут крепиться боковые части, крышка свода, отверстия для дверец. Должно получиться примерно так же, как на фотографии:Сварка стенок

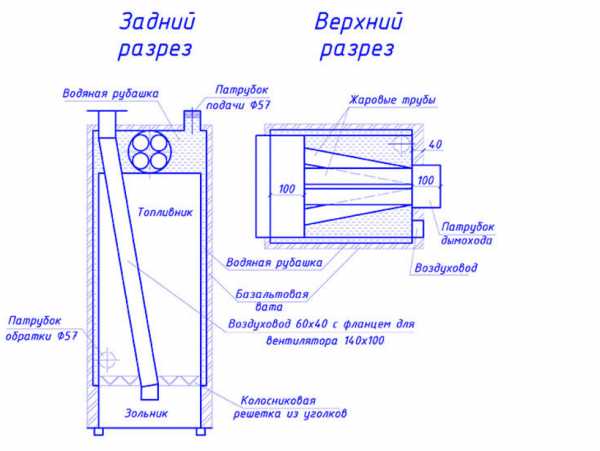

Следовать нужно чертежу. Лист на днище должен быть выпущен в каждую сторону. Он же будет служить нижней частью дверец отдела для золы. В камере сваркой необходимо будет закрепить полки. В материалах были указаны уголки. Там будет ложиться колосниковая решетка. Важно после сварки проверить на герметичность каждый отсек, тщательно проварив все стыки.Сварка стенок

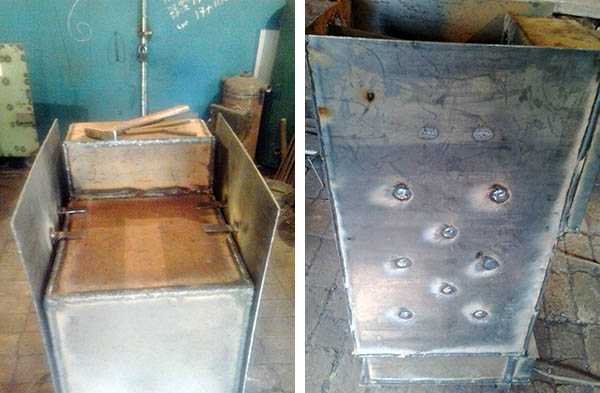

Далее нужно вставить водяную шубу. Материал – 3-х миллиметровый металл. Толщина у боковых стен ее должна быть 2 см, потому к топливнику приваривается стальная полоска, выпускаемая на 20 мм. К стенкам нужно прихватить листы стали – обшивку.Стенки бака

Важно учитывать, что водяная шуба должна брать начало на уровне решетки. Она не должна омывать отдел для золы.

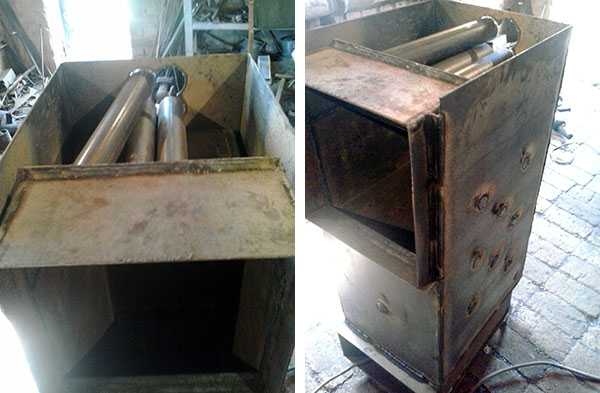

Далее, как видно на фотографии, нужно в шахматном порядке установить клипсы. К топке он должен привариваться встык одним концом, а другим – обварить вокруг отверстия.По фото можно определить, где разместить низ водяной шубы.

Далее выполняется установка труб, через которые будет выходить жар. Ставятся они в верхней части бака шахтного котла. Как показано на чертеже, сзади и спереди нужно прорезать отверстия, где эти трубы должны будут размещаться. Торцы их необходимо хорошо обварить, как и остальные места соединений водяной шубы.Расходиться эти трубы должны в форме веера

Следующий этап – установка дверец и колосниковой решетки. Нужно приварить к дверце во внутренней части полосу в 2 ряда. Между частями вставляется асбестовый шнур, который станет уплотнителем притвора. Наружный угол колосников должен быть приварен вниз. Таким образом будет рассеиваться воздух, который подается с помощью вентилятора в отделение для золы.Колосниковая решетка

После выполнения всех мероприятий, нужно врезать штуцеры в стены шахтного котла. К ним будут присоединяться трубопроводы: подающий и обратный. Воздухопровод должен входить в отделение для золы около средней части задней стены. Находится он сразу под водяной шубой.Установка трубопроводов

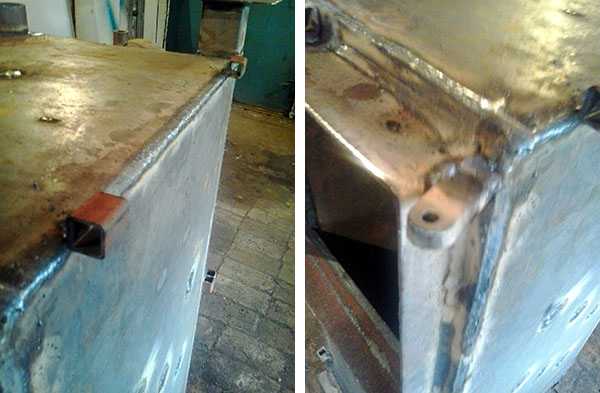

После необходимо приварить дверные петли и закладные детали, которые помогут установить декоративную обшивку.Петли

Бак котла длительного горения необходимо с каждой стороны обложить утеплителем. Зафиксировать его можно шнуром. Остается немного: прикрутить аккуратные металлические листы к деталям и поставить дверцу.Не нужно использовать стекловату или другие материалы. Базальтовый утеплитель отлично справляется со своей ролью.

К фланцу воздуховода нужно прикрепить вентилятор, установить приобретенный блок управления. Температурный датчик должен располагаться под базальтовым утеплителем возле задней части установки. Можно в котел, по-другому называемый «брагман», установить дополнительные агрегаты, которые будут полезны:

  1. Можно установить дополнительный водяной бак, где будет подогреваться вода.
  2. При отключении тока можно установить погружную гильзу для термометра.
  3. Поставить ТЭН, который сможет разогреть воду после полного сгорания дров.

Ножки для агрегата привариваются на любом этапе работы. Для этого используются подходящие металлические отрезки. Ниже приложены схемы шахтного котла.



jsnip.ru

Котел твердотопливный длительного горения своими руками: чертежи конструкции и сборки

Котлы длительного горения отличаются высокой теплоотдачей и выдают более мягкую, ровную температуру.

Но есть у них и существенный недостаток – высокая цена.

Поэтому есть смысл попробовать свои силы и изготовить печь самостоятельно.

Если Вы решили сделать котел твердотопливный длительного горения своими руками, чертежи найти – половина успеха. Но сначала разберемся, какие существуют основные конструкции.

Какой твердотопливный котел можно сделать своими руками?

В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.

Но некоторые детали можно выполнить только в заводских условиях.

Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время).

И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

  1. Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
  2. Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
  3. Пиролизные котлы.

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

Котел с верхним горением

Само его название говорит о том, что здесь процесс горения идет наоборот: сверху вниз. Это сделано для того чтобы замедлить сжигание топлива, так как обычно пламя идет вверх и зажигает все дрова сразу.

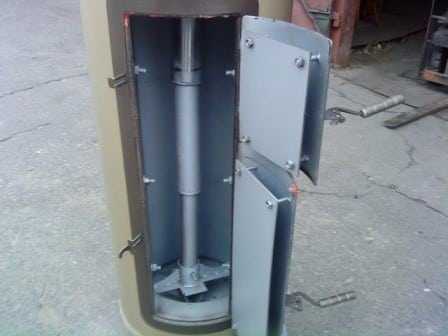

Итак, конструкция этого аппарата: вертикально стоящая труба, точнее две трубы большого диаметра, входящие одна в одну. Между ними располагается водяная рубашка.

Для подачи воздуха в этой конструкции предусмотрена телескопическая труба, которая поднимается вверх перед закладкой топлива и опускающаяся вместе с ним по ходу сгорания дров или угля. Для изготовления такой конструкции понадобятся:

  • Трубы для корпуса диаметром 450 и 400 мм.
  • Для камеры предварительного подогрева воздуха диаметром 280 и длиной 350 мм.
  • Для телескопической подающей трубы отрезки длиной примерно по 300 мм таким диаметром чтобы входили друг в друга это – 89 мм, 76 мм, и 60 мм.
  • И толстый листовой металл для изготовления дверок; для блина, который давит на топливо и передает ему воздух для горения; для закрытия верха и низа котла и т. д.
  • Дверца для закладки топлива размером 250 х 210 устраивается на расстоянии 579 мм от основания. В самой нижней части еще одна дверца поменьше, для чистки. Колосники в этой модели не предусматриваются.

Конструкция «блина» – это полая деталь из двух одинаковых шайб-дисков диаметром 300 – 350 мм. По окружности диски провариваются стальной лентой, таким образом, чтобы воздух попадал внутрь, только через подающую трубу 60 мм. А для подачи воздуха к дровам, в нижней части диска сверлится множество отверстий.

Котлы длительного горения стоят на порядок дороже, чем их недлительные собратья. Чтобы сэкономить можно собрать конструкцию самостоятельно. Твердотопливные котлы длительного горения своими руками: материалы для изготовления и особенности эксплуатации.

О том, как правильно спроектировать систему обогрева кровли, читайте тут.

Если вы решили построить двухэтажный дом, то чтобы он был теплым и уютным, нужно правильно организовать систему отопления. В этой статье https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/sxema-otopleniya-dvuxetazhnogo-doma.html вы узнаете, какие схемы для отопления двухэтажного дома применяются и в чем особенность каждой из них.

Шахтного вида

Отличаются немалой высотой (могут достигать полутора метров).

Дрова укладываются во всю высоту, поджигаются снизу, где происходит процесс горения, а факел пламени направляется в другой отдел, соединенный в нижней части с основным котлом.

Продукты сгорания, проходя дальше по теплообменнику, остывают и удаляются в трубу.

Данная конструкция котла позволяет использовать пиролизное горение. Для этого устанавливается заслонка, ограничивающая подачу воздуха, и связанная с датчиком тяги и температуры. А во второй камере при доступе воздуха происходит сгорание выделенных газов.

Котлы шахтного типа хорошо справляются с сырыми дровами и опилками. Можно сказать, что это идеальные вариант для сырых дров.

Порядок действий по сборке котла шахтного типа, по шагам

Для изготовления подходит сталь, толщиной не менее 4мм, желательно жаропрочная.

На основание устанавливаются элементы внутренней стороны топки и теплообменника, прихватываются в нескольких местах. Затем устанавливается задняя стенка и опоры для колосников. Тщательно проверяются диагонали, и только после этого окончательно провариваются детали. После этого монтируются трубы теплообменника.

Чертеж котла шахтного типа с замерами

Следующий шаг – сборка внешней стороны котла, являющейся и водяной рубашкой, и облицовкой. По кругу через шпильки-проставки, чтобы не раздуло и не повело волнами, приваривается внешняя сторона.

Дымовая труба выводится через заднюю стенку для того чтобы сверху можно было установить дверцу для чистки второй камеры. В целом получается три дверцы:

  1. Зольника, для чистки золы шлака и обеспечения доступа воздуха.
  2. Топочная, для загрузки дров и опилок (удобнее сверху).
  3. Для чистки второй камеры и замены кирпича (сверху).

Вторичную камеру иногда выкладывают кирпичом, он раскаляется и помогает дожигать газы, поступающие из топки.

Важно также учесть:

  • Неправильное проектирование приведет к тому, что агрегат будет дымить в момент подбрасывания дров.
  • Данная конструкция больше подходит для установки в котельной, отделенной от жилого помещения.
  • Так как дрова по мере сгорания должны опускаться под собственным весом – их важно правильно укладывать. Иначе горение останавливается.
  • Если планируется использовать опилки, то их нужно загружать поверх разгоревшихся дров (и желательно, чтобы опилки были просушены). А вот уголь для этой модели – экстрим.
  • Во всех швах и стыках, металл накладывается с припуском в 5 мм. Это позволяет более качественно проварить деталь с двух сторон.
  • В конце работ по всем швам можно пройтись сварочным герметиком.

Если установить слишком мощный шахтный котёл, то придется ограничивать силу горения, перекрывая подачу воздуха, а это приведет к образованию большого количества конденсата, который затрудняет чистку внутренних поверхностей и уменьшает срок службы железа.

С пиролизным сжиганием твердого топлива

Пиролизный котел похож на обычный шахтный, с колосниковой решеткой и привычным поджиганием дров снизу.

Но характеризуется тем, что в нем топливо не горит, а тлеет, выделяя газ, который позже сгорает отдельно (благодаря подаче вторичного воздуха).

Такой агрегат имеет водяной контур, как в камере сгорания, так и в камере дожигания.

Снабжается датчиком тяги, заслонками для регулировки подачи воздуха и, в некоторых моделях, вентилятором для его нагнетания. Правильно настроенный отопительный прибор имеет высокий процент теплоотдачи.

Пиролизный котел требует сухое топливо – идеально, если влажностью до 10%.

Заключение

Заводские котлы длительного горения часто делают из чугуна, что значительно увеличивает его долговечность. Но производят их методом литья, недоступным домашнему мастеру. Сталь менее долговечна, подвержена коррозии, поэтому срок службы печи собственного производства будет около 10 лет.

Оптимальный вариант выбора печи – модель, которая при минимальных затратах топлива выдает максимум тепла. Печи длительного горения своими руками: чертежи, преимущества, а также принцип работы и выбор топлива.

Пошаговую инструкцию по сборке печи Булерьян вы можете посмотреть в этом блоке.

Видео на тему

microklimat.pro

Шахтный котел длительного горения своими руками: чертежи и видео

Котел шахтного типа отличается тем, что дрова в нем горят долго, так как он имеет большой объем топочной камеры.

Конструкция и принцип работы

Шахтный котел длительного горения бывает двух видов:

  1. Устройство с обычным сжиганием топлива.
  2. Пиролизный агрегат.

Они состоят из двух камер, которые разделяют котел на две вертикальные части. В первой горят дрова, во второй находится теплообменник.

Устройство шахтного котла с обычным сжиганием является более простым:

  1. Топка. Она составляет 50% и более от объема всего устройства. Эта часть котла длительного горения имеет большую высоту (почти равняется высоте агрегата), небольшую ширину и глубину.
  2. Загрузочный люк. Находится на верхней или боковой части топки.
  3. Зольная камера. Размещается под топкой.
  4. Колосник. Он разделяет зольную и топочную камеры.
  5. Зольная дверка. Она имеет такие размеры, которые позволяют получить не только доступ к зольнику, но и к нижней части топки. На ней размещают шибер для регулирования подачи воздуха.
  6. Теплообменная камера. Внутри нее находится водяной или жаротрубный теплообменник. Она имеет отверстие, через которое поступают образовавшийся в топке угарный газ.
  7. Дымоход. Он имеет заслонку.

Работает такой шахтный котел следующим образом:

  1. Поджигаются дрова в топке.
  2. Горячий угарный газ выходит через отверстие в теплообменную камеру.
  3. Газ нагревает теплоноситель.
  4. Охлажденный дым выходит через дымовую трубу, а нагретая вода – в систему отопления.

Пиролизный шахтный котел длительного горения имеет почти такую же конструкцию, но она сложнее. Разница заключается в наличии:

  1. Камер сгорания и догорания угарного газа. Размещаются в нижней части теплообменной камеры. Их стенки сделаны из шамотного кирпича.
  2. Трубы вторичной подачи воздуха. Она находится внутри камеры сгорания. Особенностью трубы является наличие большого количества дырочек.
  3. Задвижки вверху стенки, которая разделяет две камеры.

Такой шахтный котел работает по-другому: в топке создают пиролиз путем разжигания дров и последующего ограничения подачи воздуха через зольную дверку.

Во время пиролиза происходит разложение дров на кокс и различные горючие газы. Последние поступают в камеру сгорания, смешиваются с воздухом и сгорают. Остатки газов догорают в камере догорания. Образованное тепло нагревает теплоноситель.

Материалы

Для изготовления пиролизного котла шахтного типа нужно запастись:

  1. Листовой сталью с футеровкой. Толщина 3-5 мм. Другую сталь использовать не стоит, поскольку пиролиз сопровождается высокой температурой и обычный сплав быстро перегорает.
  2. Листовой сталью с толщиной 1-2 мм.
  3. Шамотным кирпичом.
  4. Трубами с диаметром 13, 5 и 2,5 см.
  5. Уголками с размерами 4х4 см. Альтернативой может быть профильная труба с такими же размерами.
  6. Двойной зольной дверкой. Желательно, чтобы она имела асбестовую прокладку. Обязательно она должна иметь задвижку для регулирования подачи воздуха.
  7. Дверкой для чистки теплообменной камеры.
  8. Задвижками. 3 шт. Одна предназначена для дымохода, вторая будет устанавливаться на перегородке между камерами, третья необходима для регулирования подачи воздуха в камеру сгорания.
  9. Базальтовой ватой.
  10. Оцинкованным листом.

Прежде, чем купить материалы, нужно рассчитать минимальную мощности шахтного котла длительного горения и составить или найти в открытых источниках чертеж устройства.

При выборе чертежа большое внимание следует уделять объему топки. Чем больше объём, тем более длительным будет горение.

Изготовление основной части

Основной часть – это самодельный корпус, который разбит на камеры с различными функциональными приспособлениями. Корпус изготавливают так:

  1. Изучают чертеж самодельного агрегата и определяют размеры всех металлических частей.
  2. Рисуют на листовой стали с футеровкой прямоугольники, которые будут стенками и отдельными металлическими частями самодельного котла шахтного типа.
  3. Разрезают листовую сталь на части. Это лучше делать с помощью автогенной сварки.
  4. Сваривают боковые стенки корпуса.
  5. В листе, который будет перегородкой между топочной и теплообменной камерами, вырезают два отверстия: одно должно быть вверху, другое – чуть выше уровня колосника. Желательно, чтобы высота второго отверстия составляла 3 см.
  6. Ставят заготовку внутрь корпуса, фиксируют ее так, как указано в чертеже или просмотренном видео, и приваривают. На верхнем отверстии устанавливают задвижку и приваривают ее основание. Задвижка должна быть со стороны топки. С другой стороны приваривают горловину с глубиной 4 см.
  7. Изготавливают колосник. Для этого в куске листовой стали с футеровкой вырезают продольные неширокие отверстия. Колосник может быть и покупным, но должен быть сделан из стали с футеровкой. Изделие из чугуна не подходит, так как за несколько месяцев работы самодельного котла шахтного типа он покоробится.
  8. Приваривают колосник.
  9. В боковых стенках вырезают отверстия для зольной дверки и дверки чистки камеры догорания. По периметру отверстий нужно приварить горловины. Они должны выступать наружу и внутрь на 6 и 3 см соответственно. Горловину для отверстия в камере догорания лучше приваривать после того, как будет приварен теплообменник.
  10. К внутренним стенкам тепловой камеры приваривают два ряда уголков или профильной трубы. Верхний ряд размещают в 3-4 см от верха. Нижний – на уровне дна камеры догорания. Эти уголки станут частью водяной рубашки. Нельзя делать водяную рубашку вокруг пиролизной камеры, ведь из-за этого нарушится пиролиз.
  11. Приваривают теплообменник с внутренней частью водяной рубашки (ее изготовление описано ниже).
  12. Приваривают дно камеры догорания. Оно должно быть на уровне колосника. При этом одна его треть должна быть горизонтальной, а остальная часть должна подниматься вверх под углом. Величина угла зависит от чертежа. Горизонтальной делают ту часть, которая находится возле внутренней перегородки.
  13. Над дном вырезают отверстие для трубы подачи воздуха.
  14. Сверлят в трубе диаметром 5 см большое количество отверстий и приваривают ее к дыре в корпусе. При этом трубу размещают так, чтобы она выступала снаружи на 6 см. Эта часть не должна иметь дыр. На конце трубы фиксируют заслонку.
  15. Обкладывают стенки камеры сгорания шамотным кирпичом. Чтобы подогнать материал под нужные размеры, его обрезают. Верх камеры должен представлять собой выступающий внутрь кирпич. Между кирпичами должно быть отверстие для дальнейшего движения пиролизного газа.
  16. Аналогичный процесс делают в камере догорания.

Изготовление теплообменника

Он будет представлять собой водяную рубашку с несколькими рядами горизонтальных труб. Теплообменник с вертикальными трубами делать своими руками не стоит, ведь направление движения теплоносителя будет совпадать с направлением движения угарного газа. Из-за этого сильно падает КПД. Наибольший КПД получают тогда, когда направления противоположны.

Теплообменник делают так:

  1. Сваривают квадратную или прямоугольную обечайку. Ширина и глубина должны быть меньше на 6 см от аналогичных характеристик теплообменной камеры.
  2. Вырезают в обечайке два отверстия. Одно должно сходиться с отверстием для задвижки в перегородке, другое – с отверстием для чистки камеры догорания.
  3. Вверху других двух противоположных сторон обечайки сверлят отверстия для трубок с диаметром 2,5 см. Для этого фиксируют в дрели коронку для металла. Делают три ряда отверстий. Дыры должны находиться в шахматном порядке. Важно, чтобы отверстия на одной стенке были выше аналогичных дыр на противоположной стороне.
  4. Разрезают трубы на части, вставляют их в отверстия и приваривают.

Завершающие работы

  1. Приваривают верх внутренней части водяной рубашки.
  2. Сверлят в нем отверстие для дымохода и приваривают трубу с диаметром 130 мм.
  3. Сверлят аналогичное отверстие в верхней части корпуса самодельного шахтного котла длительного горения и приваривают заготовку.
  4. Сверлят дырки вверху и внизу водяной рубашки, приваривают патрубки, сделанные с 2,5-см трубы.
  5. Проверяют герметичность теплообменника, наполнив водой и подняв давление.
  6. Приваривают дно к самодельному шахтному котлу.
  7. Из всех сторон по периметру приваривают профильную трубу с размерами 20х20 мм.
  8. Сверху фиксируют лист стали толщиной 1-2 мм.
  9. Приваривают топочную и загрузочную дверки.
  10. Обшивают всю конструкцию базальтовой ватой и оцинкованным листом.

poluchi-teplo.ru

Котлы длительного горения своими руками

В негазифицированных населенных пунктах достаточно распространенной является проблема отопления домов в холодное время года. Традиционные обогревательные печки, которые топятся дровами и углем, доставляют хозяевам много проблем. Это и нерациональный расход топлива, и затрата времени на очистку от золы и сажи, и перепад температуры воздуха. Отличным решением данной проблемы является установка твердотопливных котлов длительного горения, являющимися более современным способом обогрева помещений.

Котел длительного горения — это сравнительно новая разновидность твердотопливного прибора для отопления. Этот популярный агрегат достаточно мощный, он может обогреть не только жилое, но коммерческое и производственное помещение.

Он более экономичен, чем классический твердотопливный котел. Кроме того, работать он может беспрерывно на протяжении всего отопительного сезона, если вовремя загружать в него топливо (раз в 3−7 суток). Для отопления можно применять такие виды топлива, как брикеты, дрова и уголь. Котлы длительного горения производятся как за рубежом, так и отечественные. Есть подобные агрегаты и для промышленного использования, но они очень громоздкие, для их установки необходимо отдельное помещение.

Классификация котлов длительного горения

На современном рынке существует много производителей, выпускающих разные виды котлов длительного горения. Их разделяют по таким критериям, как метод сжигания и вид твердого топлива.

Котлы длительно горения классифицируют по разновидности подходящего им топлива:

  1. Есть устройства, которые работают на дровах. Некоторые из них отапливаются пеллетами (гранулы из отходов деревообрабатывающих производств).
  2. Изготавливаются также универсальные твердотопливные котлы, для которых можно применять различные виды топлива — уголь, брикет, дрова и их сочетание.

Большая часть устройств в качестве метода сжигания используют простое сгорание. В процессе совершенствования были изготовлены газогенераторные котлы с повышенным КПД. Для их топки применяется древесный газ и дрова. Такие устройства удобны, в них не образуется сажа и остается совсем немного золы.

Статья, посвящённая дровяным котлам длительного горения, расположена здесь: https://teplo.guru/kotly/tverdotoplivnye/drovyanye-kotly-dlya-otopleniya-doma.html

Кроме вышеописанных способов, котлы разделяют по зависимости от носителя электроэнергии. Они бывают зависимыми и независимыми.

Принцип работы

Котлы такого типа работают по принципу верхнего горения, смысл которого заключается в том, что очаг горит сверху вниз. Впервые котел с такой системой был изготовлен в 2000 году литовской компанией «Stropuva», сейчас ее применяют многие производители.

В большую камеру сгорания загружается топливо (дрова, брикет, уголь или пеллеты). Ее объем — 500 куб. дм., благодаря чему устройство может работать несколько суток беспрерывно. Воздух нагнетается по воздуховоду с помощью вентилятора, который легко регулируется. Тепло, которое выделяется при сгорании, передается в теплообменник.

Данный принцип работы обеспечивает достаточно длительное горение и большое количество тепловых калорий.

О плюсах и минусах пеллетных котлов рассказывает данный материал: https://teplo.guru/kotly/tverdotoplivnye/kotel-na-pelletah-otzyvy.html

Основные достоинства

Котлы длительного горения обладают множеством преимуществ, благодаря которым они пользуются большим спросом среди населения.

  • большой объем топки, в которую закладывается твердое топливо;
  • возможность использования разных видов топлива — пеллеты, опилки, дрова, торф, брикеты;
  • длительный период горения без добавления топливного продукта;
  • высокая теплоотдача при экономичном расходе топлива;
  • простота в эксплуатации;
  • экологичность — выброс углекислого газа минимален.

Модели твердотопливных котлов постоянно совершенствуются. Современные устройства в большинстве оснащены электронными системами автоматики и вентиляторами для нагнетания воздуха. Они способны поддерживать установленную температуру воздуха в достаточно больших помещениях при небольшом потреблении топлива.

Самодельные котлы

Данный агрегат для отопления пользуется высокой популярностью, но стоит он совсем не дешево. Средняя его цена — около 1000 у.е., что не по карману многим желающим его приобрести. Основная причина столь высокой стоимости котла длительного горения — это его мощность, от которой зависит поддержание уровня температуры воздуха и возможная площадь отапливаемого помещения. Современные отечественные фирмы-производители работают над созданием устройства с меньшей мощностью, цена которого будет более доступной.

Многие умельцы собирают подобные устройства собственноручно. Хорошим мастерам удается изготовить производительные и надежные агрегаты. Данный технический прибор непрост в сборке, к тому же любая неточность может привести к взрыву, поэтому такую работу следует доверять людям, имеющий опыт в этом деле.

Расчёт мощности котла детально изложен в данной статье: https://teplo.guru/kotly/raschet-moschnosti-kotla.html

Шахтный котел

Существует несколько разновидностей котлов длительного горения, которые можно изготовить самостоятельно. Одним из таких является шахтный самодельный котел.

Котел такого вида работает на угле, торфе, дровах, опилках. Загрузочный объем камеры составляет 40 — 50 килограмм дров. При полной мощности и загрузке котел работает 4 — 5 часов, а при минимальной мощности и на полной загрузке сутки. Коэффициент полезного действия составляет 75%. Мощность минимальная 15−20 кВт. Котел работает в автоматическом режиме, так как оснащен автоматической регулировкой мощности.

Делаем пиролизный котел длительного горения

Котлы такой конструкции работают на газе из дров. Газ, выделяемый при высокой температуре из дров, горит желтым или бесцветным огнем. Для котлов длительного горения используют очень сухие дрова. Если дрова недостаточно высушенные, то котел может и не запуститься. Продолжительность работы при одной загрузке составляет около 12 часов. Такой котел может работать на пеллетах. Это вид топлива из спрессованных древесных отходов. Если котел будет работать на пеллетах, то можно сделать автоматическую подачу их в топку. Для этого применяются специальные шнеки, которые через определенный интервал времени будут поставлять пеллеты.

Котел необходимо будет выставить на ровную поверхность или сделать фундамент.

Для изготовления самодельного котла длительного горения необходимо иметь инструменты:

  • сварочный аппарат;
  • болгарка.

Материалы:

  • металл листовой с толщиной 4 мм;
  • труба металлическая, диаметр 300 мм, толщина металла не менее 3 мм;
  • трубы металлические, диаметром 60 мм, и 100 мм.

Приступаем к изготовлению котла:

  1. Вырезаем трубу, длиной 80 или 100 сантиметров. Из листового металла вырезаем дно и привариваем. Можно также приварить и ножки из швеллера.
  2. Далее выполняем распределитель воздуха. Вырезаем из листового металла круг, меньший на 20 мм внутреннего диаметра основной трубы. Просверливаем посередине круга отверстие 20 мм. Затем внизу распределителя горения привариваем крыльчатку с металлическими лопастями. Ширина их не более 50 мм. Далее к верхней части регулятора приваривают трубу 60 мм. Высота ее не должна быть менее высоты котла. Трубу сверху оборудуем заслонкой для регулирования подачи кислорода.
  3. Внизу котла вырезаем дверцу для удаления золы. К дверце привариваем петли и задвижку.
  4. В верхней части котла привариваем трубу для дымохода, диаметром 100 мм. На расстоянии 40 см она должна быть почти в горизонтальном положении, а далее переходить в теплообменник.
  5. Выполняем крышку, в которой делаем отверстие для трубы распределителя. Она должна плотно прилегать к камере сгорания.

В котле данной конструкции кислород должен поступать ограничено. Топливо в котел загружают очень плотно, чтобы не оставалось промежутков. В качестве топлива можно использовать дрова, уголь, торф. Загрузку топлива проводят следующим образом:

  • снимаем крышку, затем убираем регулятор для подачи воздуха;
  • потом топливом загружаем котел до дымовой трубы и сбрызгиваем верх топлива смесью для розжига;
  • затем обратно закрываем крышку и ставим регулятор;
  • открываем воздушную заслонку и внутрь бросаем лучинку;
  • когда топливо начнет тлеть, заслонку прикрываем.

Следует помнить, что при самостоятельном изготовлении котла длительного горения следует быть очень осторожными и внимательными, чтобы не допустить ошибок.

Видео

Видео иллюстрация процесса постройки такого котла:

teplo.guru

Изготовление твердотопливного котла: от чертежей и до реализации

Изготовление твердотопливного котла собственными руками — сложное и ответственное мероприятие, требующее тщательной подготовки. Необходимо знать технологию производства, владеть навыками сварки и работы с металлами. Следуя главным правилам разработки котлов, вы создадите отопительное устройство быстро и с минимальными затратами.

Описание и принцип действия твердотопливного котла

Общий вид котла

Твердотопливный котёл длительного горения — это большая топка, имеющая ограниченную зону сжигания твёрдого топлива и контролируемое поступление кислорода. Принцип работы устройства основывается на способности твердотопливных элементов тлеть в течение длительного времени с повышенной теплоотдачей. В процессе происходит полное прогорание вещества с минимальным образованием отходов.

Загрузка большого количества твёрдого топлива в топку происходит в среднем 1–2 раза в сутки, однако есть агрегаты, способные функционировать в течение нескольких дней. Путём регулирования притока кислорода в зону сгорания происходит замедленное тление при повышенной температуре. Дым выводится через специальную трубу. Она проходит сквозь теплообменник и прогревает воду для отопительной системы. Своевременная загрузка топки обеспечивает практически непрерывную работу устройства.

Сгорание топлива в котле длительного горения чаще происходит сверху вниз. В этом случае по мере прогорания верхней прослойки огонь перемещается ниже, на следующие слои. Такие тепловые агрегаты имеют множество достоинств, обеспечивающих их популярность среди всех групп населения:

  1. Увеличенный объём топки для загрузки топлива.
  2. Длительный срок работы на однократной загрузке.
  3. Большая теплоотдача.
  4. Экологичность. При работе отопительный прибор выбрасывает минимальное количество отработанных газов.

Стандартные котлы длительного сгорания различаются по виду используемого топлива:

  1. Устройства, функционирующие на одной разновидности топлива. Обычно в этом качестве выступают дрова, иногда — паллеты, полученные из отходов деревообрабатывающей промышленности.
  2. Универсальные агрегаты. Здесь есть возможность комбинировать несколько видов твердотельных элементов — дрова, опилки, паллеты.

 По типу работы все существующие виды котлов длительного сгорания можно разделить на две крупные группы:

  1. Пиролизные. В работе подобных аппаратов используется принцип пиролиза. Твёрдые частицы топлива прогорают при большой температуре и слабой подаче кислорода. В процессе вырабатывается газ, направляемый в отдельный отсек, где и сгорает. Подобный принцип увеличивает КПД котла и время сжигания топлива.
  2. Классические. Имеют упрощённую конструкцию, различаются объёмом топки, способом сжигания, наличием водяной рубашки-контура и т. д. Простейший классический котёл без рубашки — это металлическая ёмкость, сделанная из трубы или бочки, где происходит сгорание твёрдых частиц по принципу «сверху вниз».

Область использования твердотопливных котлов обширна. Бытовые модели отапливают частные домовладения, магазины и подобные жилые и нежилые объекты. Крупные промышленные агрегаты, для размещения которых требуется отдельное оборудованное помещение, могут отапливать небольшой завод. Популярность котлов обусловлена небольшой стоимостью и простотой эксплуатации.

Устройство агрегата

Основные узлы отопительного устройства

Вкратце суть работы и устройство твердотопливного пиролизного котла длительного горения можно свести к следующему:

  1. Два металлических цилиндрических корпуса разного размера скрепляются между собой. Меньший — это топка, где происходит сгорание твёрдых частиц. Больший — внешняя оболочка котла.
  2. Оставшееся пространство между корпусами заполняется водой. Она исполняет функции теплоносителя.
  3. В малую трубу устанавливается воздухораспределитель и делит её на две части. В одном разделе происходит сжигание топливных частиц, в другом — дожигание пиролизного газа. Распределитель изготавливается в виде телескопической трубы, к одному концу которой прикреплён небольшой диск с лопастями. Это позволяет равномерно распределить газы, выделяемые в процессе сжигания топлива. Через воздухораспределитель в отсек сгорания подаётся кислород, необходимый для поддержания горения.
  4. По мере прогорания слоёв топлива распределитель переходит ниже и добавляет воздух на нижеследующие уровни.
  5. В том случае, если процесс контролируется автоматическими управляющими системами, необходимо обеспечить подключение устройств к электросети.

Несложный котел можно сделать и своими руками

Для изготовления котла, работающего на твёрдом топливе, необходимо разработать чертёж или схему. На ней отображается примерный внешний вид агрегата с соблюдением всех пропорций, деталей и элементов.

Указаны все узлы и детали промышленного котла с размерами

Инструменты и материалы

Разберём подробнее создание пиролизного котла длительного горения своими руками. Он функционирует на газе, получаемом из высушенных дров либо спрессованных в паллеты отходов.

В процессе самостоятельного изготовления твердотопливного котла потребуется набор электроинструментов и материалов, а также чертёж или схема с отображением всех нужных частей и размеров.

Необходимая техника:

  1. Сварочный аппарат и несколько пачек рабочих электродов.
  2. Углошлифовальные машинки. Желательно иметь две — большую и малую. Если таковых нет, работу можно провести с помощью обычного электрического лобзика, однако увеличится время работы.
  3. Отрезные и шлифовальные круги диаметром 125 и 230 мм, при отсутствии шлифмашинок — пилки по металлу для электролобзика.

Необходимые материалы:

  1. Труба с большим диаметром (около 50 см). Длина — 130 см, толщина стенки — от 3 мм.
  2. Труба с меньшим диаметром, около 45 см. Длина — полтора метра, толщина стенки — от 3 мм. При отсутствии труб можно приобрести несколько металлических листов 1250*2500*2,5 мм, прокатать их в специализированной фирме и изготовить нужные трубы самостоятельно с помощью сварочного аппарата.
  3. Тонкая длинная труба. Диаметр — около 6 см, длина — 120 см.
  4. Металлический лист, из которого будет вырезаться загрузочная дверца и люк для удаления золы.
  5. Металлические кольца диаметром в полметра и шириной около 2,5 см.
  6. Дверная фурнитура — петли, задвижки и т. д.
  7. Асбестовое полотно. Оно закладывается в двери котла. Это исключает их перегрев и снижает теплопотери.
  8. Шнур из асбеста. Им уплотняются дверца топливного отсека и люк зольника.

Пошаговая инструкция по изготовлению

Процесс создания отопительного устройства достаточно прост и проходит в несколько последовательных этапов.

Вначале изготавливается корпус конструкции:

  1. Две трубы большого диаметра (50 и 45 см) вкладываются друг в друга и соединяются с помощью металлического кольца.
  2. Из заранее подготовленного листа вырезается круг металла диаметром 45 см, которым заваривается дно меньшей трубы, находящейся внутри конструкции. В итоге получаем бочку диаметром 45 см, с наваренной водогрейной рубашкой-контуром в 2,5 см шириной.
  3. Внизу «бочки» прорезается прямоугольное отверстие. Высота — до 10 см, ширина — около 15. Оно будет использоваться в качестве дверцы зольника. Вваривается люк, устанавливается дверь с приделанными петлями и задвижкой.

    Дверца зольника прорезается внизу

  4. В верхней части контура режется прямоугольное отверстие для подачи твёрдого топлива. Размер подбирается индивидуально, главное условие — удобство загрузки дров. Вваривается люк. Устанавливается дверца, оборудованная петлями и задвижкой. Она делается двойной: между отдельными металлическими листами укладывается асбестовый слой, места прилегания уплотняются асбестовым шнуром. Благодаря таким манипуляциям снижаются теплопотери котла.

    Размер должен быть достаточен для закладки дров

  5. На верхнем уровне обустраивается выпускной патрубок, выводящий отработанные газы в дымоход.

    К патрубку приваривается труба для вывода дыма

  6. В двух местах (вверху и внизу) водяного контура привариваются патрубки диаметром 4–5 см, необходимые для подключения котла к дальнейшей отопительной системе. Нарезается резьба, для чего используется лерка.
  7. Проверка сварочных швов, в случае надобности — устранение огрехов.

После создания металлического корпуса твердотопливного котла можно приступать к изготовлению и установке распределителя воздуха:

Воздухораспределитель может быть выполнен в виде блина с приваренными швеллерами

  1. Вырезается металлический круг. Его диаметр должен быть на несколько сантиметров меньше внутреннего на котле. В центре круга режется круглое отверстие, по размерам соответствующее трубе воздухораспределителя (5–6 сантиметров).
  2. В прорезанное отверстие вставляется металлическая трубка.
  3. Снизу на «блин» навариваются швеллеры или уголки, расположенные в виде лопастей. При подходящей толщине лопастей, иногда используется крыльчатка от вентилятора.
  4. Сверху приваривается небольшая петля. С её помощью можно поднимать и опускать распределитель. Также оборудуется заслонка, регулирующая интенсивность подачи воздуха в зону огня.
  5. Монтаж воздушного распределителя к корпусу. Из металлического листа вырезается круг, диаметр которого равен внешнему корпусу. В центре режется отверстие 6–8 см. Нижняя часть воздухораспределителя вставляется в котёл, верхняя продевается сквозь проделанную дыру. После этого круг приваривается к котлу и в дальнейшем функционирует в качестве верхней крышки.

    Количество лопастей и размеры могут меняться

Это один из простейших способов изготовления твердотопливного котла. Существуют усложнённые схемы, используемые в промышленных и бытовых моделях.

Видео: Сборка твердотопливного котла

Конструктивные особенности пиролизных агрегатов

Изготовление пиролизного твердотопливного котла длительного горения происходит по аналогичному шаблону: сварка корпуса, воздухораспределителя, установка фурнитуры и т. д. Основное отличие от классического устройства — наличие двух камер. В первой сгорает топливо, во второй догорают пиролизные газы. Для такого котла очень важно обеспечить постоянный приток кислорода. Это можно сделать при помощи вентилятора.

Твердотопливные пиролизные котлы с нижней камерой сжигания различаются по особенностям конструкции и сгорания топлива.

  1. В моделях с наддувом создаётся нагнетание воздуха вентилятором. В нижней камере возникает повышенное давление. В таком котле можно использовать любой бытовой вентилятор, вплоть до компьютерного кулера, главное — исключить очень сильный наддув.
  2. В котлах с дымососом устанавливается вытяжной вентилятор, создающий недостаточное давление. Обеспечивается максимально полное сгорание газов и оптимальная работа устройства.

Пиролизные агрегаты с верхней камерой считаются более продуктивными. Они обеспечивают медленное и равномерное прогорание топлива. Некоторые промышленные дровяные котлы могут работать около двух суток. При закладке такой же порции угля срок работы увеличивается до недели.

Видео: Особенности работы

Установка самодельного котла и разгонная топка

Для установки отопительной системы может потребоваться специально оборудованное место. В жилых помещениях ставить такую конструкцию не рекомендуется: увеличивается опасность пожаров, утечек. Соответствующие службы могут наложить штраф. Очень часто самодельные агрегаты устанавливаются в теплицах, технических и рабочих помещениях.

При установке твердотопливного котла следует руководствоваться некоторыми требованиями:

  1. Расстояние от котла до стен должно быть более 25 сантиметров. Это минимизирует риск возгорания и улучшает воздухообмен в помещении.
  2. Желательно оборудовать под котлом собственный негорючий фундамент. Можно уложить асбестовую или бетонную плиту.
  3. В помещении с установленным пиролизным твердотопливным котлом должна быть качественная вентиляционная система. Постоянный приток свежего воздуха необходим для работы отопительной системы этого типа.
  4. Во избежание утечек и возгораний дымоход, через который уходит отработанный газ, должен быть заизолирован. В качестве изолирующего материала можно использовать обычную фольгу или минеральную вату.

После сборки и установки твердотопливного котла необходимо совершить пробную загрузку, называемую разгонной топкой. Загружать топливо в первый раз следует до начала отопительного сезона. В случае выявления неисправностей останется некоторое время до приведения системы в должное состояние.

Твердотопливный котёл может работать практически на любом топливе. Для разгонной топки следует использовать тот вид топлива, который планируется для постоянной загрузки. Топка заполняется полностью, до выходной трубы. Чтобы топливо лучше прогорало, можно брызнуть немного стандартной жидкости для розжига.

Котёл зажигается с помощью длинной щепы или лучины, через открытую заслонку. Пока не началось тление загруженного топлива, заслонку нельзя закрывать. Затем её можно прикрыть. Если скорости сгорания недостаточно для оптимальной работы отопительного устройства, заслонка приоткрывается для улучшения тяги. При первой топке загруженное твёрдое топливо должно целиком прогореть. О том, что началось стабильное тление, можно узнать по дыму, появившемуся из дымохода. В процессе сгорания отдельных слоёв топлива труба воздухораспределителя будет опускаться, по ней также можно определить скорость тления.

Самостоятельное изготовление котла длительного горения — это реальность, которая доступна каждому вне зависимости от того, новичок вы в его изготовлении или нет. Главное, не забывать о пожарной безопасности: ведь каждый отопительный прибор — потенциально опасное устройство.

postroika.biz
