Котел для бани своими руками: чертежи, как сварить

Котел для бани своими руками обычно сваривают из листового металла, бочки или трубы большого диаметра. Простейшая конструкция выполнена в виде короба с дымоходом и каменкой. Если отопительный прибор укомплектовать теплообменником, можно подключит систему отопления с радиаторами для большой бани.

Виды и особенности банных котлов

В общих чертах котел для бани похож на традиционный отопительный прибор, устанавливаемый внутри жилого помещения. При самодельном изготовлении конструкция напоминает буржуйку. Для большой бани сваривают котел с теплообменником, к которому подсоединяют систему отопления.

Основное отличие по конструкции зависит от типа топлива, на котором будет работать отопительный прибор в бане:

  1. Электрические котлы удобны из-за отсутствия дымохода. Нагрев осуществляется ТЭНами. Большая мощность нагревательных элементов требует подведение отдельной линии электропроводки.
  2. Газовые модели удобны для использования. Автоматическая регулировка горения поддерживает заданную температуру. Однако взрывоопасность газа не делает этот вид котла лучшим выбором для бани.
  3. Твердотопливные котлы – самые ходовые отопительные приборы для бани. Внутри топки можно сжечь все что горит.
  4. Жидкотопливные модели обычно работают на солярке. Котлы пожароопасные. Вдобавок едкий запах солярки не придаст комфорта пребывания внутри бани.
  5. Пиролизные котлы экономичны. В одной камере происходит тление дров, а само горение осуществляется во второй топке.

Из всех вариантов для бани идеален только твердотопливный отопительный прибор. Котел можно даже сварить самостоятельно из металла. Газовые модели неудобны в плане подключения из-за необходимости оформления разрешительной документации. Пиролизные – это котлы длительного горения. Они должны работать постоянно, что выгодно только для жилого помещения.

На видео представлена работа котла на твердом топливе:

Как сделать котел в баню

Собрать котел банный своими руками не составит труда при умении пользоваться болгаркой и сварочным аппаратом. Конструкцию сваривают по готовому чертежу или разрабатывают свою схему. Важно только знать, из каких узлов состоит отопительный прибор для бани.

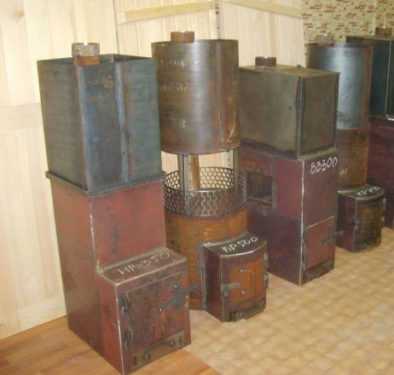

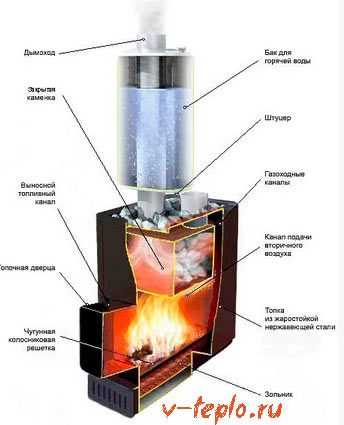

Конструкция самодельных котлов

Самоделки отличаются формой, что зависит от материала изготовления (труба или листовая сталь). Конструкция отопительного прибора для бани состоит из следующих узлов:

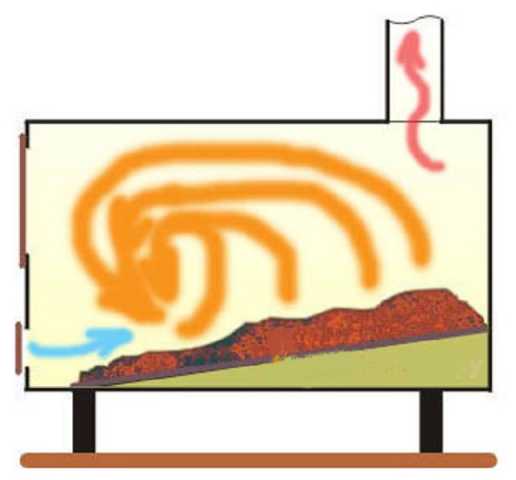

  1. Камера сгорания. В топку загружают дрова, здесь же и происходит их сжигание.
  2. Дымоход. Труба соединена с топкой и выведена через крышу бани на улицу для отвода продуктов сгорания.
  3. Зольник. Камера расположена под топкой и разделена колосниками. Через щели в зольник просыпаются угли перегоревших дров. Еще эту камеру называют поддувало, так как через зольник поступает воздух в топку для поддержания горения.

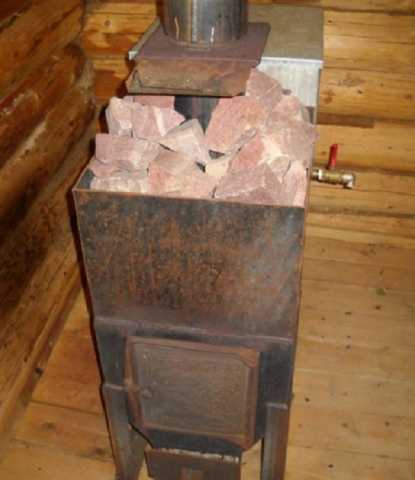

  4. Каменка установлена над топкой. Отсек выполнен в виде камеры, куда внутрь загружены камни.
  5. Бак для нагрева воды расположен выше каменки. Внутри проходит металлический дымоход. От него происходит нагрев воды.

Теперь стоит рассмотреть нюансы конструкции. Котел делают слегка вытянутым, чтобы дверцы топки и зольника выходили в предбанник. Сам корпус через стенку входит в парную. Каменка не является обязательным узлом. Обогрев парилки может происходить от корпуса и кипящей в баке воды.

Совет! Каменка является неотъемлемым атрибутом бани. Приятно париться в парилке, в которой можно плеснуть водичкой на раскаленные камни.

При изготовлении котла экономить на каменке нежелательно.

Если баня большая и имеется много комнат, потребуется полноценная система отопления. Отопительный прибор оснащают еще одним узлом – теплообменником. Бак или змеевик располагают в топке. К теплообменнику подключают трубопровод с радиаторами. Систему заполняют теплоносителем, чаще всего водой или антифризом.

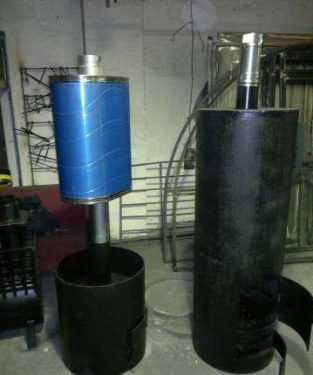

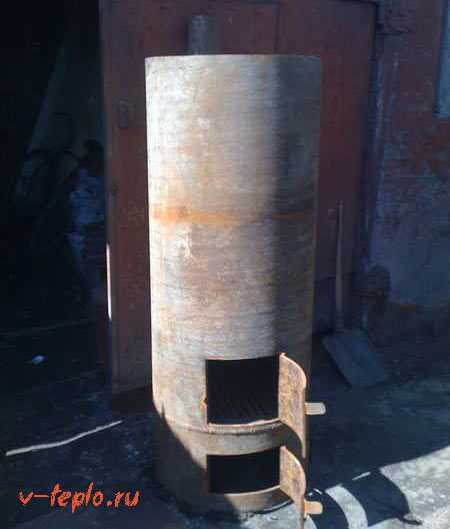

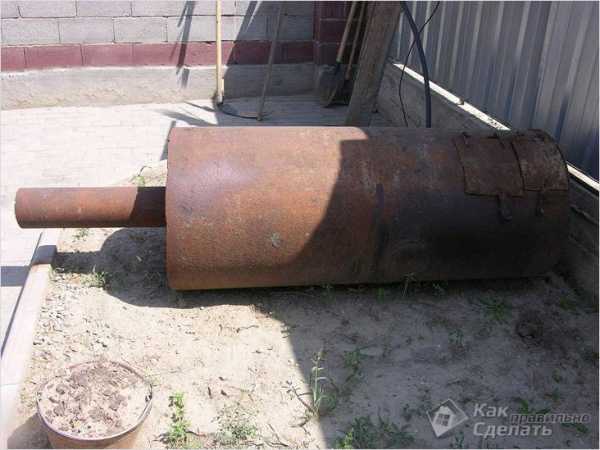

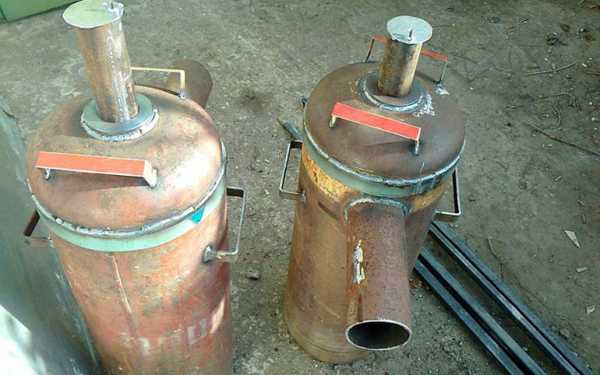

Цилиндрический котел

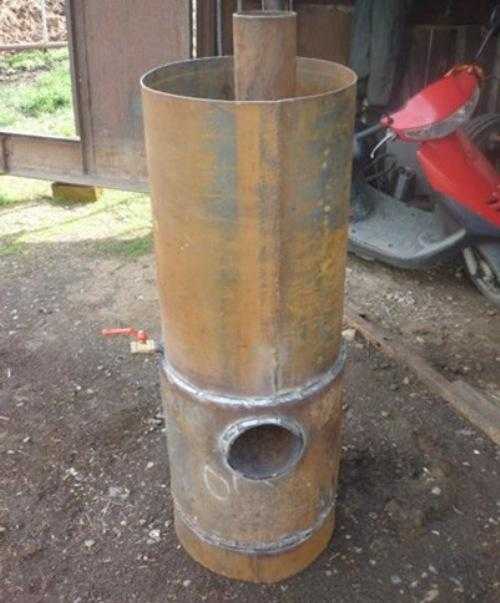

Проще в изготовлении цилиндрический котел из-за меньшего количества сварных стыков. Материалом послужит бочка или труба диаметром минимум 50 см. Метал желательно подбирать толстый – около 6 мм. От этого зависит срок эксплуатации.

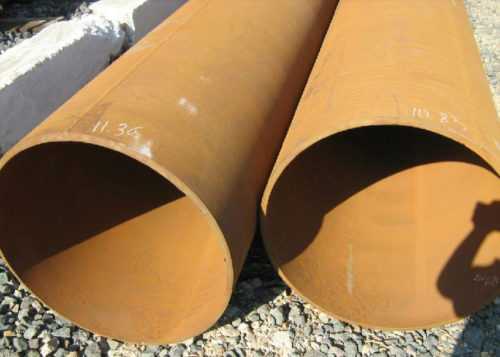

Для изготовления цилиндрической модели отрезают кусок трубы длиной 1 м. Торцы заваривают заглушкой. Там, где будет низ, приваривают 4 маленькие ножки. На высоте 5 см от днища в трубе прорезают болгаркой прямоугольное окошко зольника. Из вырезанного фрагмента металла делают дверцу, крепят возле поддувала к трубе петлями.

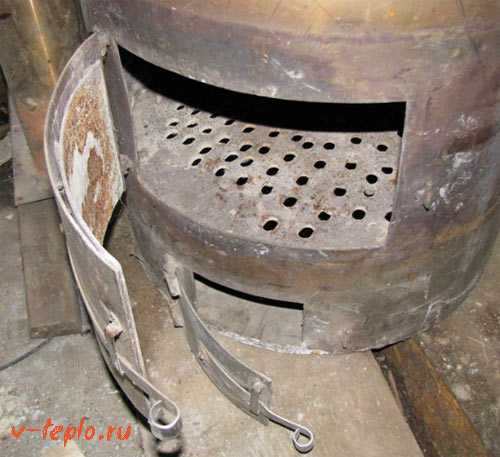

На 10 см выше зольника внутри трубы вваривают колосники. Их можно сделать съемными. К трубе приваривают пластины, а на них укладывают чугунные колосники. Выше на 10 см от колосников вырезают еще одно отверстие для топки. Дверцу аналогично фиксируют петлями.

Для каменки отрезают еще один кусок трубы. Длину рассчитывают индивидуально, чтобы торец вышел в парилку бани. Заготовку для каменки приваривают над топкой. Одновременно вваривают трубу дымохода. Торец каменки, выходящий в парилку, можно оборудовать дверцей. Выше каменки монтируют бак для воды.

Совет! Все контактирующие с водой узлы (бак и дымоход) лучше сделать из нержавейки.

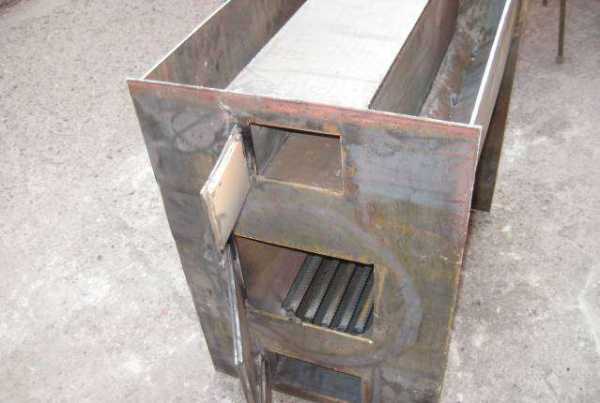

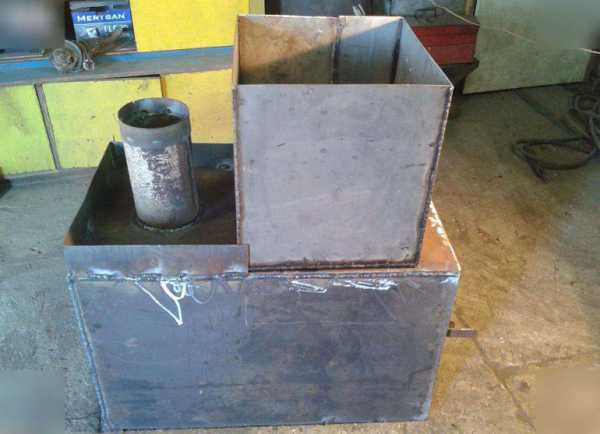

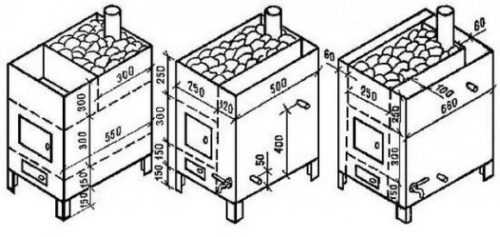

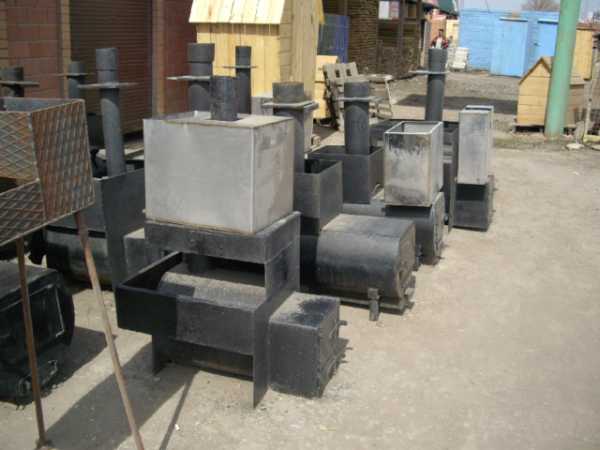

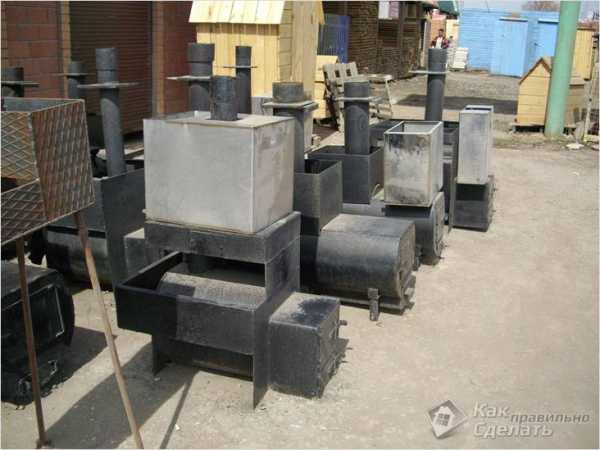

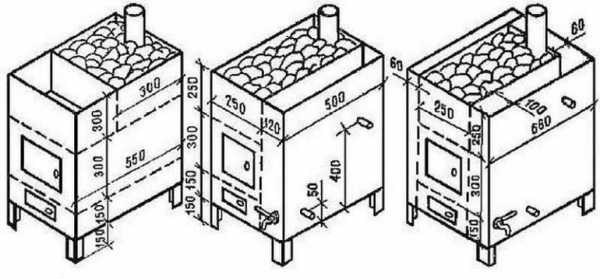

Прямоугольный котел



Схема изготовления прямоугольного отопительного прибора для бани аналогична цилиндрической конструкции. Отличием является только то, что труба образует готовый корпус, где остается только вырезать топку и зольник. Корпус прямоугольной конструкции придется сварить из отдельных кусков листовой стали.

Еще одним важным моментом является устойчивость цилиндра к деформации при нагреве. Чтобы прямоугольные стенки оставались ровными, внутри корпуса со стороны топки приваривают ребра жесткости.

На видео показан пример изготовления котла:

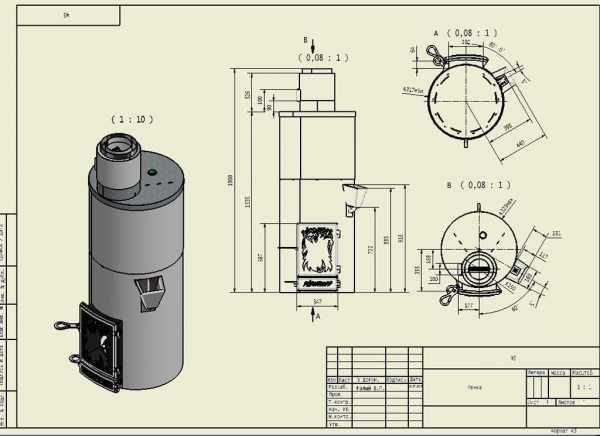

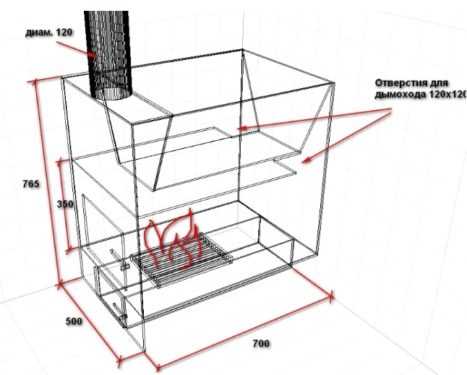

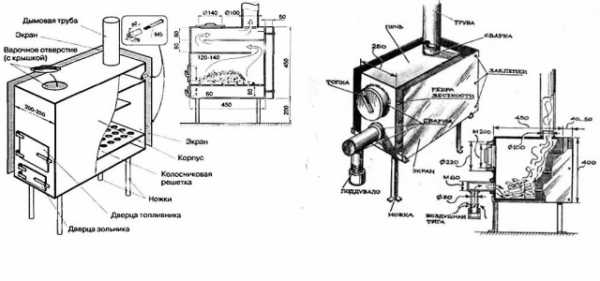

Котел в баню своими руками: чертежи

Газовый и твердотопливный котел можно изготовить по одному чертежу. Узлы практически одинаковы, но есть нюансы. В газовом котле вместо колосника ставят горелки. Топку уменьшают, а за счет нее увеличивают размер каменки. Зольник тоже не нужен, но маленькое поддувало делают для подачи воздуха в камеру сгорания.

Внимание! Конструкцию газового котла для бани проектируют так, чтобы автоматика и все подключения к горелке располагались в предбаннике. Узел управления закрывают защитным кожухом.

Чертеж котла на солярке для бани похож на газовый аналог. Отличием является установка другого типа горелки.

Инструменты и материалы

При изготовлении котла не обойтись без следующих инструментов:

  • аппарат для электро- или газосварки;
  • болгарка с отрезными дисками по металлу;
  • молоток, зубило, пассатижи.

Из материалов нужен металл для котла (труба, бочка или листовая сталь). Еще понадобится кран для бака с водой и петли, чтобы навесить дверцы. Расходные материалы для сварочных работ зависят от типа аппарата (электроды, карбид, кислород, проволока).

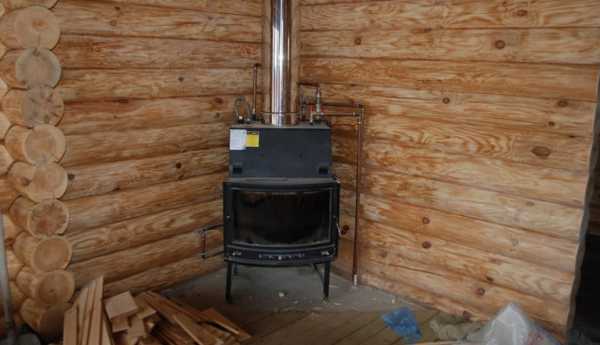

Правила установки котла

Еще до начала приготовления котла в бане подготавливают для него место. Из-за большого веса металлической конструкции предусматривают фундамент из бетона или кирпича. Отверстие в потолке и крыше бани прорезают строго над выходом дымохода из котла, чтобы избежать поворотов. Колена быстрее забиваются сажей, ухудшается тяга.

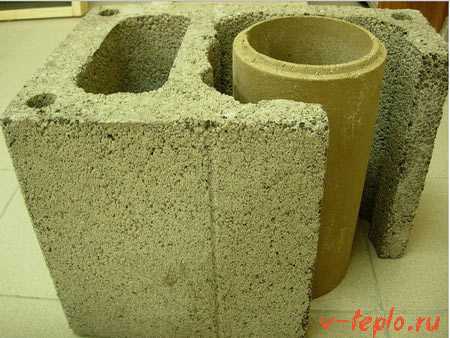

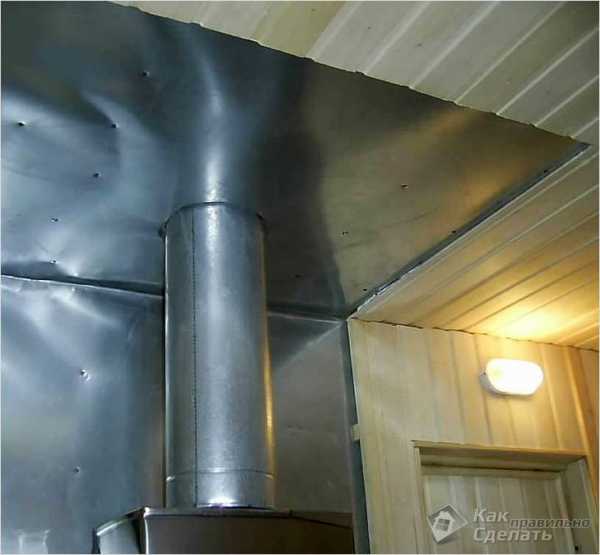

Совет! Проход дымохода через перекрытие бани лучше сделать из двухслойной «сэндвич» трубы.

Из-за теплоизоляции внутреннего канала наружный корпус не нагревается. Дымоход безопасен даже при прикосновении к горючим материалам кровли бани.

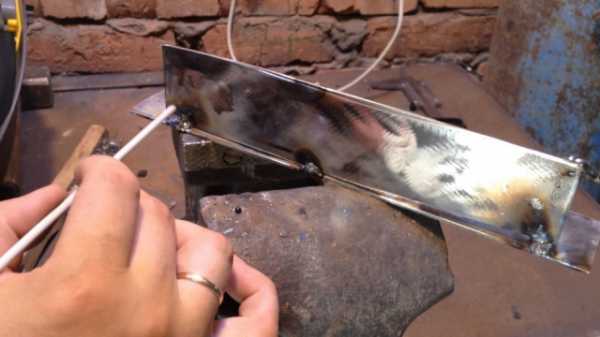

Как сварить котел для бани своими руками

К изготовлению котла стоит приступать, когда под рукой есть чертеж, инструмент и все материалы. Тематическое видео поможет быстрее разобраться с очередностью работ:

Подготовка расходных материалов

К расходным материалам относятся круги для болгарки. Резать придется много. Причем понадобятся не только отрезные, но и шлифовальные диски. Нужны расходные материалы для сварочных работ. Толстый металл котла лучше сваривать электросваркой. Понадобятся электроды диаметром 3-4 мм. Тонкостенную бочку лучше варить газосваркой. Здесь уже нужен карбид и баллон с кислородом. Чтобы заварить шов газосваркой, потребуется металлическая проволока диаметром 2-3 мм. Вместо карбида можно использовать баллон с закаченным ацетиленом.

Сварка опор конструкции

Более надежный и функциональный котел для бани изготавливают из трубы, выступающей в роли корпуса. Внутри из кусков толстой арматуры длиной по 30 мм приваривают 3 опоры на разном уровне. Располагаются элементы параллельно друг другу и земле. На нижней опоре будет установлена печь. Высоту среднего элемента рассчитывают с учетом конструкции дверцы зольной камеры. Третья опора приваривается на расстоянии 200 мм от верхнего края корпуса котла. Днище и крышку корпуса вырезают из стали толщиной 5-6 мм.

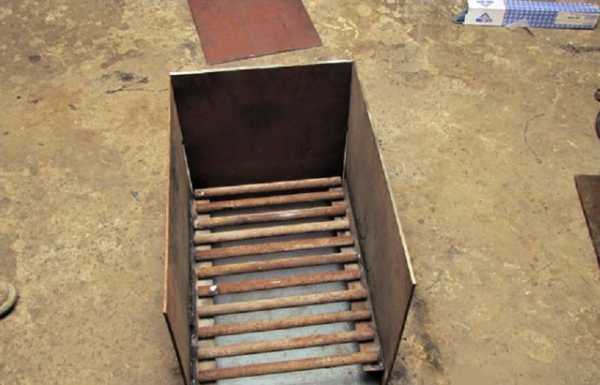

Для колосника из металла толщиной 10 мм вырезают круг. Заготовка должна войти внутрь корпуса котла. В кругу прорезают продольные прорези. В нижней части корпуса вырезают окно для короба. В дальнейшем отверстие закрывают дверцей.

Из металла сваривают сам короб. Внутри ставят перегородку, разделяющую топку и поддувало. Важно учесть, что уровень перегородки с колосником, стоящим внутри котла, должен совпадать.

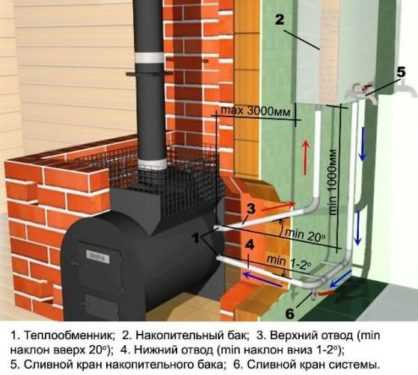

Сварка теплообменника

Если в большой бане предусмотрена система отопления, самодельный котел оснащают еще одним узлом – теплообменником. В заводском изготовлении деталь часто представляет собой змеевик из медной трубы. Выбор металла не случаен. Медь устойчива к коррозии и быстро отдает тепло от огня теплоносителю. В домашних условиях медный теплообменник сварить сложно. Потребуются навыки и специальное сварочное оборудование. Для самодельного котла принято использовать трубы и листовую сталь толщиной более 1 мм.

По конструкции теплообменник котла может быть трубчатым или плоским из нескольких баков. От площади узла зависит скорость нагрева теплоносителя в системе. Другими словами, размер теплообменника определяет мощность, эффективность котла.

Площадь нагрева можно увеличить за счет размера теплообменника. Однако для большого узла придется расширять топку котла, что не является лучшим решением для отопительного прибора бани.

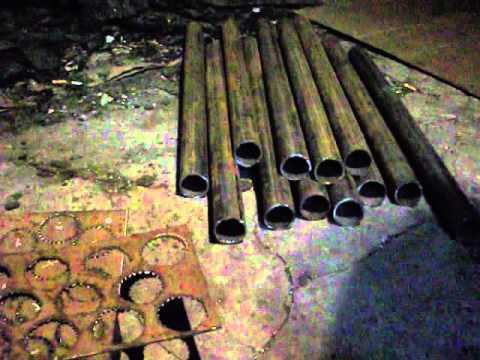

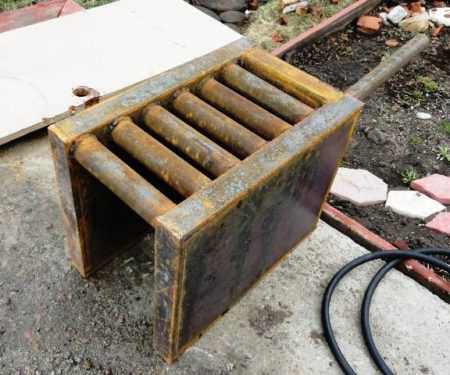

Увеличить площадь нагрева можно свариванием трубчатого теплообменника. Недостатком конструкции является сложность изготовления. Понадобится сверлить на станке или прорезать газосваркой много отверстий в трубе для вертикальных стоек. Вдобавок увеличивается количество сварочных стыков.

Плоский теплообменник варят из листовой стали в форме буквы «П». Цельные емкости имеют меньшую площадь нагрева, но узел проще сделать. Чтобы найти золотую середину, сваривают комбинированный теплообменник. Боковые стенки узла состоят из плоских баков, а между собой сверху они соединены трубками. За счет верхней перемычки увеличивается площадь нагрева.

Иногда плоский теплообменник изготавливают из одного бака и устанавливают его в верхней части топки. Идея плохая. Возле дымохода собирается много сажи. Теплообменник облипает, требует частой очистки. Вдобавок прямое попадание огня быстрее сжигает стенки бака.

Стенки П-образного комбинированного теплообменника располагаются по бокам топки, что является лучшим вариантом. Верхняя перемычка из труб имеет зазоры, сквозь которые дым с сажей свободнее направляются к дымоходу.

При установке теплообменника в корпусе котла прорезают два отверстия. Через них выводят патрубки, к которым потом будет подсоединена система отопления бани.

Сборка конструкции

Когда все узлы котла сварены, осталось их собрать в единую конструкцию. Сначала в корпус вваривают короб. Топку выводят в предбанник или на улицу. Второй вариант хуже, так как загружать дрова по морозу не комфортно.

Если предусмотрен теплообменник, узел вставляют внутрь топки. На крышке корпуса прорезают отверстие, вваривают дымоходную трубу. Следующим этапом идет монтаж бака для воды.

Монтажные работы

Под котел в бане заливают фундамент. Сначала выкапывают углубление, насыпают из песка и щебня подушку толщиной 15 см. Сверху заливают бетонную стяжку толщиной 10 см. Стены вокруг котла обкладывают кирпичом или обшивают металлом с подкладкой асбеста.

После застывания фундамента в бане котел ставят на свое место. Дымоход выводят через подготовленное в потолке отверстие. Каменку загружают камнями, к патрубкам теплообменника подсоединяют систему отопления.

Заключение

Котел для бани своими руками требует много трудозатрат, но изготовить его намного дешевле. Заводские отопительные приборы дорогие и не всегда из качественной стали.

Отправить комментарий

2proraba.com

чертежи и схемы, пошаговое изготовление из трубы своими руками

Доброе время суток, дорогие читатели! Современный рынок предлагает владельцам бань множество моделей отопительных приборов, но цены на них не всем по карману. Стоимость самодельного нагревателя минимальная, он более прост по конструкции и дизайну, но эти особенности не делают котел для бани своими руками менее функциональным и продуктивным по теплоотдачи.

Преимущества и недостатки самодельного котла

Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.

Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после возведения банной постройки.

К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.

Минусами такого устройства являются:

  • Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
  • Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
  • Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.

Устройство котла

В конструкцию котла обязательно должны входить следующие составные части:

  • Топка — камера из толстостенного металла, где происходит процесс горения топлива. Дном топки является колосниковая решётка, через которую зола высыпается в поддувало.
  • Поддувало — пространство под топочной камерой. Используется для сбора и удобного извлечения зольных отходов, а также забора воздуха в топку, необходимого для горения топлива.
  • Каменка — специальная ёмкость, заполненная камнями. Осуществляет перераспределение и отвод тепла.
  • Бак для нагрева воды — размещается чуть выше топки.
  • Теплообменник — небольшая ёмкость, предназначенная для передачи энергии сгорающего топлива теплоносителю.
  • Дымоход — канал, необходимый для отвода дыма. Берёт начало от топочной камеры, далее проходит через бак или каменку, нагревая их и заканчивается дымовой трубой. Для регулировки тяги снабжается задвижкой или шибером.

Виды котлов для бани

В зависимости от используемого топлива котёл для бани бывает газовым, электрическим, жидкотопливным, пиролизным и твердотопливным.

Газовый

Устройство, работающее на газе, более компактно и экономично. Во время работы не выделяет гарь и неприятный запах, для него не нужно запасать топливо на весь год. Однако установка такого котла целесообразна только на участках, где есть возможность подключения к централизованным коммуникациям газоснабжения.

Электрический

Электрокотёл является наиболее экологичным прибором. Он прост в установке и эксплуатации, так как не требует обустройства дымохода и дополнительной вентиляционной системы. Но удобно пользоваться таким прибором лишь в местах, где электроснабжение осуществляется в постоянном режиме и не имеет перебоев. Да и экономичным такой тип котлов назвать сложно, поскольку стоимость электроэнергии всё время увеличивается.

Обогрев с применением жидкого топлива

Прибор, использующий для работы дизельное топливо, керосин или отработку, по простоте эксплуатации практически не отличается от газового котла. На это в немалой степени оказывает влияние тот факт, что хранить жидкое топливо можно в любой, небольшой по объёму ёмкости, например, в канистре или бочке. Устанавливать такое устройство необходимо в отдельном помещении, не используемом для принятия банных процедур, так как при горении нефтепродукты выделяют токсичные пары с очень неприятным запахом.

Пиролизный

Пиролизный котёл имеет самую высокую производительность за счёт полного сжигания топлива. Древесный газ, образующийся при сгорании в топке дров или угля, не улетучивается в атмосферу, а попадает во вторую камеру — дожига, где выгорает, выдавая дополнительную тепловую энергию. Для их изготовления используются сложные схемы и технологии, поэтому самостоятельно собрать такой прибор под силу не каждому.

Твердотопливный

Котёл, использующий для обогрева дрова, каменный уголь и другие виды твёрдого топлива, является универсальным, его надёжность проверена временем. Прибор отлично нагревается и длительно поддерживает оптимальный уровень температуры. К минусам такого типа печек можно отнести необходимость своевременной загрузки новой партии топлива, которое требуется запасать впрок.

Виды теплообменников для котла

Теплообменник — это устройство, выполняющее функцию нагрева воды. Чем больше его КПД, тем котёл лучше обогревает помещение. На уровень теплоотдачи теплообменника оказывает влияние материал изготовления и общая площадь данного устройства.

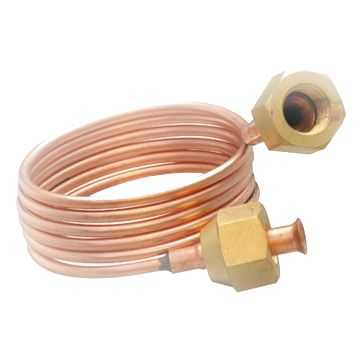

Самый высокий коэффициент теплоотдачи у меди, но это очень дорогой металл. Для изготовления эффективного теплообменника потребуется большое количество медного трубного проката с толстой стенкой, стоимость которого может сравняться со стоимостью заводского отопительного прибора. К тому же его сварка возможна только в среде инертных газов, организовать этот процесс в бытовых условиях нереально, а паяные соединения в условиях высоких температур имеют слишком низкие показатели прочности.

Оптимальным вариантом будет использовать для теплообменника трубы или листы углеродистой стали толщиной не менее 2,5 мм. Из листовой стали можно изготовить бачок с плоскими стенками и приварить к нему два патрубка, один снизу, а другой сверху. К ним будет подключаться трубы системы циркуляции теплоносителя.

Чтобы котёл работал на обогрев достаточно эффективно объём такой ёмкости придётся максимально увеличить, что скажется и на линейных параметрах топки. Установка отопительного прибора больших габаритов не всегда возможна в банных помещениях и слишком затратна по расходу материалов.

Добиться увеличения площади теплообменника, и соответственно скорости нагрева воды, можно, если использовать для его изготовления трубы из прочной стали или меди. Такое устройство будет компактнее по размерам, просто изготавливается, долго служит и способно работать под давлением.

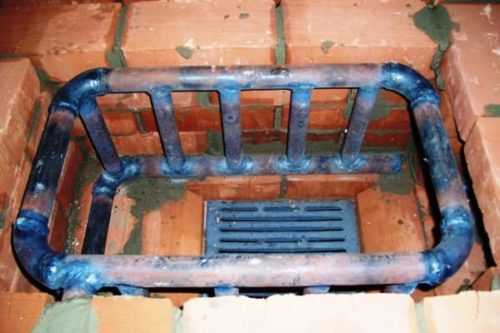

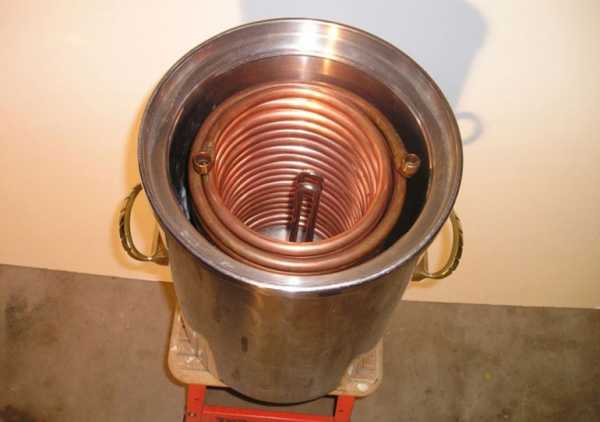

Трубчатый теплообменник

Конструкция трубчатого теплообменника может иметь разную форму (змеевика, спирали, по типу труба в трубе и др.), но для изготовления своими руками лучше выбирать вариант попроще. Например, изогнуть две трубы в соответствии с внутренним диаметром топки и соединить их в единую каркасную конструкцию вертикальными элементами. С одного конца трубы заглушить, а ко второму торцу приварить штуцера для присоединения отопительной системы, один поставить внизу для входа холодной, второй сверху для выхода горячей воды.

Где устанавливать теплообменники

Существует несколько вариантов размещения теплообменника:

  • Внутри топки.
  • Около корпуса отопительного прибора.
  • Вокруг дымовой трубы.

Продуктивнее всего установить его по краям топочной камеры, придав ему цилиндрическую форму или буквы П, в зависимости от формы топки. Это даст возможность не только увеличить общую эффективную площадь теплообменника, но и уменьшить количество сажи, откладывающейся на его плоскостях.

Типы конструкций

Банные котлы обычно имеют вид металлического цилиндра или прямоугольника. Спереди у них находятся топочная и поддувальная дверца, сзади выводы контура отопления, сбоку — дверцу каменки, расположенной на выступающей горловине.

Цилиндрической формы

Для изготовления котла цилиндрической формы можно использовать металлические трубы диаметром не менее 50 см, бочки объёмом до 200 л, вырабатывавшие свой ресурс 50 — литровые баллоны для транспортировки пропана. Эти изделия бесшовные, уже имеют цилиндрическую форму, которая более предпочтительная, чем прямоугольная с точки зрения аэродинамики (обтекания воздухом) и теплоотдачи. Ориентация цилиндрических котлов может быть как вертикальной, так и горизонтальной.

Прямоугольные

Приборы такой формы имеют большое количество швов, да и раскрой их деталей должен выполняться с особой точностью. Для человека без навыков сварочных работ собрать такую конструкцию будет проблематично. Ориентация котла прямоугольной формы существенной роли не имеет. Для большей устойчивости его можно расположить горизонтально, если конечно позволит площадь. Вертикальное расположение позволит сэкономить место, но потребует дополнительных мероприятий для закрепления.

Из каких материалов делать котел

Конструктивные элементы котла при эксплуатации подвергается воздействию высоких температур, поэтому использовать для его сборки необходимо толстый металл, чтобы исключить прогорания.

Если подходящей трубы или ёмкости найти не удалось, то изготовить такой прибор можно по чертежу из листового железа.

Металлические листы

Для стенок агрегата подойдёт листовая сталь марки Ст3 толщиной 5 мм, днище должно быть ещё толще — не менее 10 мм.

Изготовление и сборка самодельного котла

Самое дешёвое и доступное топливо — древесина, соответственно установка твердотопливного котла является самым распространенным вариантом выбора банного нагревателя. Размеры такого агрегата зависят от габаритов помещения. В среднем под обогреватель для бани площадью 12 м² подойдёт заготовка в виде куска трубы диаметром 50 см и длиной от 70 см до 1 м или готовая 200-литровая бочка для хранения бензина или дизтоплива.

Необходимые инструменты и материалы

Для самостоятельного изготовления котла необходимо иметь следующие инструменты:

  • Сварочное оборудование.
  • Болгарку с зачистными и отрезными дисками.
  • Электрическую дрель.
  • Приспособления для измерения и разметки: рулетку, уголок, уровень и мел.
  • Плоскогубцы.
  • Молоток.
  • Защитное обмундирование: брезентовый костюм, закрытые ботинки, рукавицы, щиток сварщика и очки.

Кроме металла для изготовления корпуса котла потребуются:

  • Стальная труба для теплообменника.
  • Металлический лист толщиной не менее 50 мм для изготовления дна котла.
  • Печная фурнитура: топочная и поддувальная дверцы, заслонка в дымоход.
  • Ккран для бака горячей воды.
  • Металлическая труба для дымохода.
  • Арматура или уголок для изготовления колосников.
  • Швеллер для опорной конструкции и перегородки между каменкой и топочной камерой.
  • Огнеупорный кирпич для кладки экрана вокруг прибора.
  • Глиняный или цементный раствор.

Чертежи и схемы

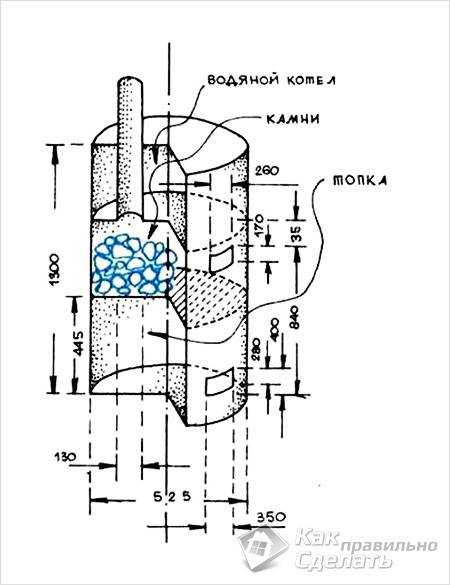

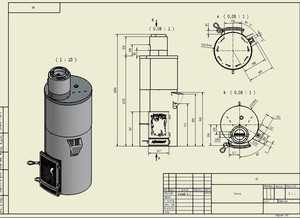

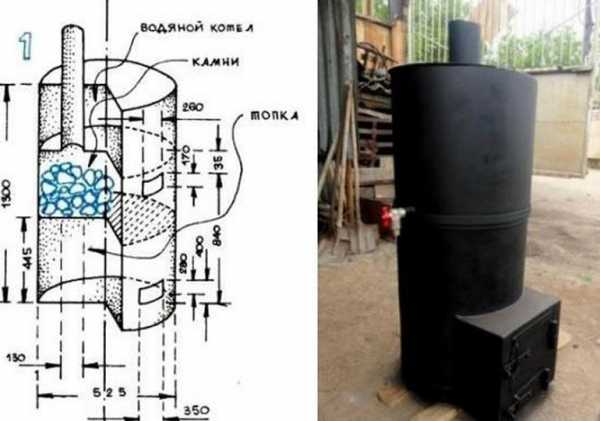

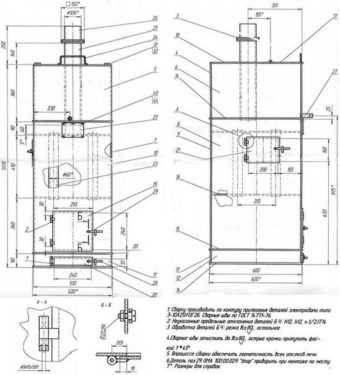

Схема 1. Вертикальный металлический котёл в разрезе

Схема 2. Однотрубная байпасная система отопления

Сварка опор конструкции

Сначала изнутри трубу нужно разметить снизу вверх на 4 отсека высотой:

  • 100 мм — под зольник.
  • 350 — 400 мм — для топки.
  • 400 мм — под каменку.
  • 400 — 600 мм — для бака.

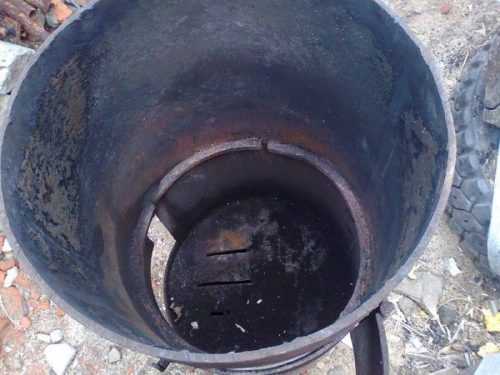

Каждый сектор котла в будущим будет разделён круглой металлической перегородкой, вырезанной по внутренними диаметру трубы. Для установки перегородок потребуются ограничители в полости корпуса. Сделать их можно из арматуры 12 мм, затем вставить в трубу и приварить на соответствующем уровне.

Снизу следует по всему периметру приварить герметично дно и сразу к нему опорные конструкции из обрезков швеллера.

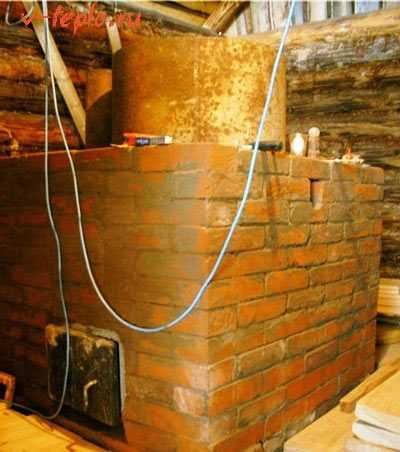

Делаем тепловой экран

В небольших семейных парилках, где важен каждый сантиметр площади, установка котла на безопасном расстоянии от ближайших стеновых поверхностей в 0,3 — 1 м нецелесообразна. В этом случае боковые плоскости обогревателя закрывают изоляционными щитами — металлическими или кирпичными экранами. Стальные или чугунные экраны заводского производства оснащены ножками, которыми с помощью болтов крепятся к полу. Кирпичные экраны можно сложить двумя способами:

  • Обложить корпус прибора полностью.
  • Огородить стенками, разделяющими его и возгораемые поверхности.

В нижней части кладки следует оставить проёмы для конвекции воздуха между стеной из кирпича и агрегатом.

Обшивку стен можно защитить от возгораний огнеупорным материалом — полированным алюминием или нержавейкой, которые хорошо отражают тепло, так же подойдут миниритовые плиты, листы суперизола или фольгированные маты из базальтового волокна.

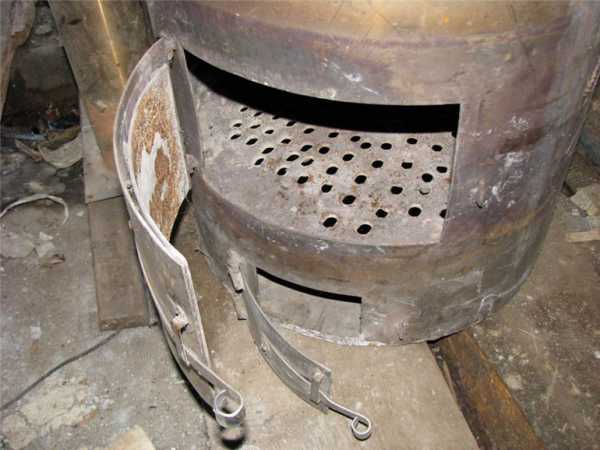

Делаем поддувало и топочную

В нижних трёх отсеках нужно вырезать проёмы под установку дверок под поддувало, топку с одной стороны корпуса и каменку — сбоку котла или с противоположной стороны. Поддувальную и топочную дверки можно купить заранее или приспособить вырезанные фрагменты стенки трубы, приварив к нем петли и ручки, обеспечивающие удобство при закрывании и открывании отделов котла. Дверку для каменки желательно сварить с горловиной, которую можно вставить в простенок парилки. Таким образом можно будит топить котёл отдельно, а через люк в парилке поливать камни водой.

На опорные кольца между поддувалом и топочной камерой устанавливаем колосники — металлический круглый лист с дырками или сваренную ячеистую конструкцию из арматуры. Приваривать их не следует, они должны просто лежать. В топке закрепляем теплообменник.

Для изготовления поддувала можно приспособить толстостенную трубу, разрезав её вдоль. Она должна иметь возможность двигаться по металлическим рейкам, но не выниматься полностью.

Сооружаем бак для воды

В разделительный металлический круг, который будет дном бака нужно вырезать отверстие под дымовую трубу, вставить её и капитально обварить стыки по всей длине окружности. Для изготовления крышки используем такую же металлическую пластину с отверстием под дымоход, только один её фрагмент делаем открывающимся для заливки воды.

Как подключать радиаторы

В бане требуют обогрева максимум два помещения: душевая и комната отдыха. Организовать его можно с помощью однотрубной байпасной системы с диагональным подключением батарей (схема 2). Она просто монтируется и эффективна в работе. Для сборки потребуется 2 — 3 радиатора, запорная арматура, позволяющая регулировать температуру нагрева каждого элемента и расширительный бачок закрытого типа — для защиты теплоносителя от испарения.

Если необходимо отключить один из радиаторов, то теплоноситель ко второму будет поступать через байпас. Собранную таким образом отопительную систему нужно подключить к котлу: подвести нижний отвод с уклоном в 2-3 градуса и верхний отвод под углом в 20 градусов и через фитинги с резьбой соединить с концевиками теплообменника.

Видео по изготовлению

На видео показан процесс сборки одной из вариантов конструкции банных котлов.

Правила установки котла

Для строительства бани обычно используют горючий материал — дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:

  • Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
  • В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
  • Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.

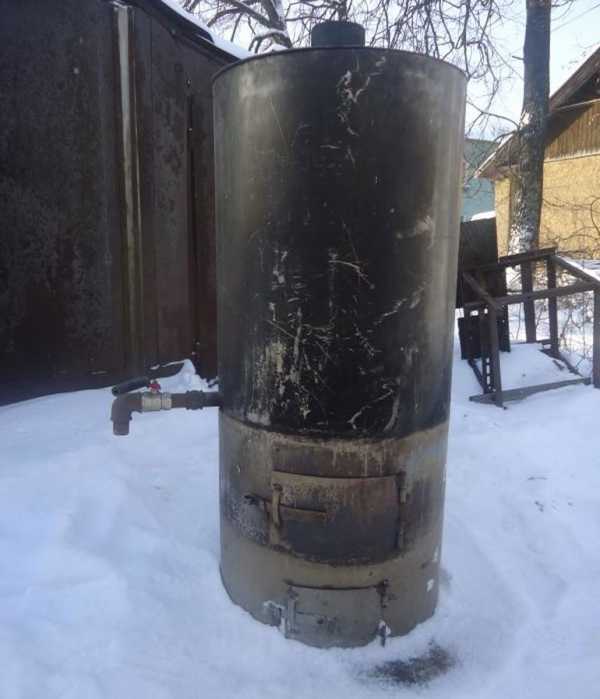

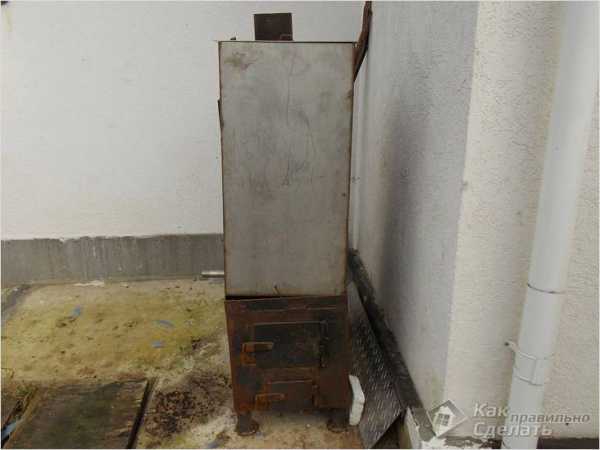

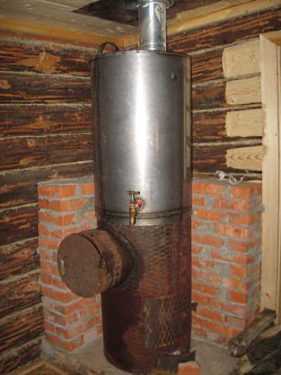

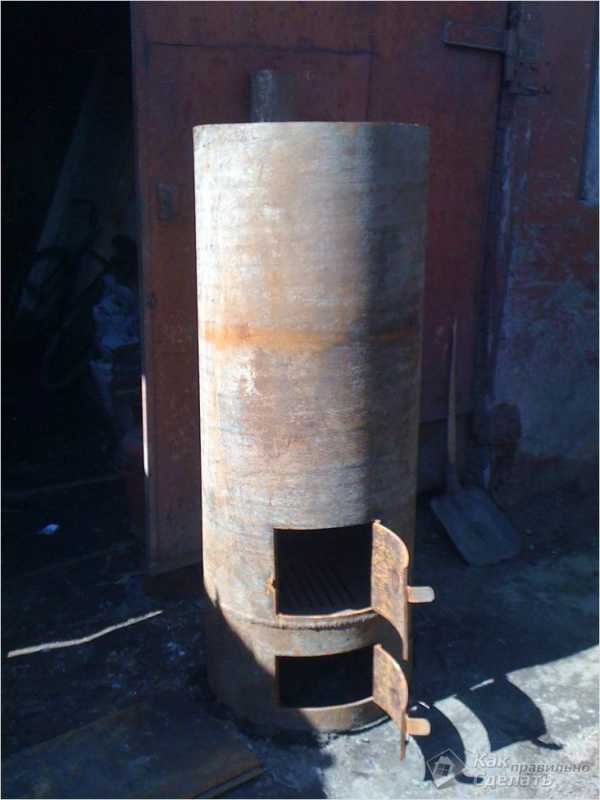

Фото готового результата

Заключение

Схема сборки банного котла несложная и будет понятна каждому домашнему мастеру, взявшимся за такую работу. Для получения целебного пара нужно только подобрать правильное наполнение для каменки. Думаю, после этой статьи вы разобрались как его сделать. Остались вопросы? Вы можете задать их в комментариях, а так же поделиться с нами собственным опытом, распространить полезные идеи в социальных сетях.

Загрузка…

vseotrube.ru

Котел для бани своими руками: чертежи, как сварить

Качество парилки зависит от множества факторов, в том числе от того, насколько правильно выбрано отопительное оборудование. Можно построить котел для бани своими руками или купить готовый, сваренный из китайского тонколистового металла, с минимальным запасом прочности и множеством недоделок. Первый вариант выглядит более привлекательным, тем более что есть возможность реализовать самые интересные идеи, подмеченные у промышленных образцов.

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

  • Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
  • Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.

К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели.

Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.

Малогабаритный котел для домашней бани

Приведенная ниже конструкция котла разработана на базе обычной дровяной печки-буржуйки, поэтому все детали и узлы установки изготовлены из тонколистового металла. Все сборочные работы, за исключением изготовления и установки теплообменника, выполняются с помощью углекислотного полуавтомата или аргоновой сварки.

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т. Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Конструкция котла состоит из следующих деталей:

  • Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
  • Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
  • Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Принцип работы котельной установки для бани

Внутри топочной камеры расположен теплообменник U-образной формы из легированной стали. Согнуть трубу из нержавейки своими силами будет достаточно сложно, поэтому этот узел лучше всего купить готовым или заказать его изготовление в мастерской.

В топочной камере нет дополнительной горизонтальной полки, с помощью которой удлиняют ход потока горячих продуктов сгорания. Функцию «зуба» выполняет теплообменник, поэтому вода внутри трубы греется очень быстро. Сама «подкова» внутри камеры располагается не строго горизонтально, а с боковым уклоном, кроме того, на жидкость внутри теплообменника давит столб воды из бака. Благодаря такому устройству внутри трубчатого теплообменника не бывает паровых пробок. При открытии крана посетитель бани может безопасно отбирать горячую воду без риска обжечься перегретым паром.

Топку котла можно сделать вообще без поддувала или зольника, вместо дополнительного отделения ниже дверцы камеры высверливают десяток отверстий, или устанавливают регулируемый клапан подачи воздуха.

Варианты усовершенствования котла для бани

Несмотря на продуманную и многократно испытанную конструкцию печки для бани, многие самодельщики вносят свои идеи по усовершенствованию топочной камеры.

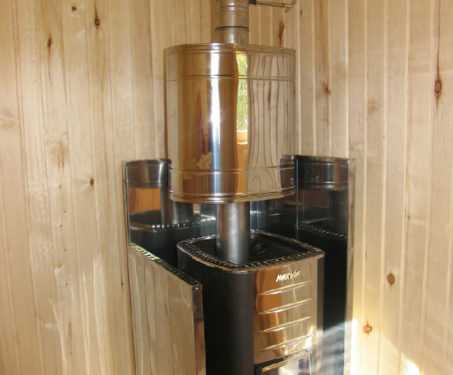

Например, можно использовать в бане съемные боковые экраны. Два металлических листа, на крюках или съемных заклепках, помогают ограничить потери тепла на начальном этапе разогрева воды в баке.

Если котел используется только в качестве генератора горячей воды для душевой кабины бани, то имеет смысл установить на поддувало топочной камеры регулятор количества воздуха. В таком режиме котел может работать на минимальной мощности и обеспечивать потребности посетителей бани в горячей воде 4-5 часов.

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

  • Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
  • Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
  • Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

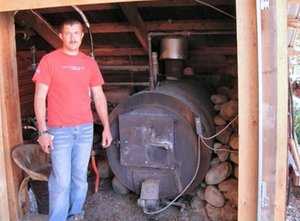

Вертикальный котел для обогрева бани

Для мощных печей и котельных установок наилучшим образом подходит вертикальная компоновка корпуса. Устройство печи, изготовленной из трубы диаметром 500 мм, приведено на схеме.

Конструктивно греющая установка для бани состоит из трех камер. В нижней части находится топка и зольник, средняя часть отведена под каменку, верхний отсек выполнен в виде бака для кипятка.

Также в средней части корпуса котла вварен водяной бак для потребностей бани. В отличие от верхней емкости, стенки бака не контактируют напрямую с раскаленными продуктами горения. Тепло притекает в бак через слой засыпки каменки, температура воды в резервуаре не поднимается выше 70-80оС.

Такое устройство котла означает, что в нагревательном контуре вода не закипит, даже на максимальном прогреве бани, а значит, независимо от уровня заполнения, в емкости будет поддерживаться примерно одинаковая температура. Воду можно использовать в моечном отделении бани, или даже отапливать комнату отдыха.

Монтажно-сборочные работы

Для изготовления котла для обогрева и отопления бани потребуется заготовка из стальной водопроводной трубы большого давления, размерами 50 см в диаметре и 1200 см в длину. Первым делом в стенке корпуса будущего котла необходимо вырезать монтажные окна. Всего потребуется вырезать болгаркой четыре проема:

  • Самое большое окно, 60х40 см, используется для установки вспомогательного водяного бака;
  • Второе по размеру окно предназначено для топочной камеры размером 40х22 см;
  • Загрузочный проем для закладки камней во второй отсек имеет параметры 21х20 см;
  • Самый маленький — люк для чистки зольника, размер — 10х20 см.

Следующим этапом внутрь корпуса вваривают круглые поперечные стенки-перегородки. Для выкройки днища используют листовой металл толщиной 4-5 мм. Вставки в корпус вваривают электросваркой сразу после нарезки окон.

Внутри будущей топочной камеры укладывают напиленные блоки из шамотного кирпича. Для нормальной работы котла в бане достаточно, чтобы объем топки составлял не менее 10 л. Одна закладка дров в котел греет помещение бани 40 мин.

Следующим этапом в верхнюю стенку камеры горения вваривают дымовую трубу. Сделать это непросто, но приварить дымоход необходимо сразу и полностью по всей длине стыка, иначе дымовые газы через каменку будут попадать в помещение бани.

На последнем этапе навешиваются дверцы на топку и зольник, устанавливается крышка на верней емкости под кипяток, приваривается основание котла. Специалисты рекомендуют устанавливать печку на футерованную кирпичом площадку, но в условиях парилки и повышенной влажности бани шамот и динас быстро разрушаются. Поэтому владельцы бань приваривают к нижнему торцу котла отрезанную половину колесного диска от грузового автомобиля и заделывают всю конструкцию в бетон.

После того как корпус был окончательно собран, все швы дополнительно проварены электросваркой, можно ставить вспомогательный бак с горячей водой. Накопительную емкость для бани лучше всего купить в готовом виде, например, выбрать модель за 50 долл. из нержавейки. Такой бак не прогорит и не проржавеет, даже если в нем простоит вода всю зиму и лето.

Заключение

Построить котел для бани своими руками по силам любому человеку, имеющему хотя бы первичные навыки работы с болгаркой и электросваркой. В обоих проектах нет каких-то особенно сложных узлов и деталей, требующих участия специалиста. В среднем, на изготовление для бани котельной печи, оборудованной дополнительным водяным баком, уходит три дня рабочего времени.

bouw.ru

Виды котлов для бани и изготовление своими руками

В каждой бане должна быть горячая вода. Нагреть эту жидкость можно разным способом. Однако наиболее выгодный предусматривает использование такого котла, который одновременно нагревает парилку, создает пар и делает воду горячей.  Таким устройством является котел для бани на дровах.

Также для нагрева воды в бане можно использовать газовые или комбинированные котлы и электрокотлы с водяным контуром. Правда, их монтируют не в парилке, а в специальном помещении. Поэтому для создания пара придется осуществить установку специальной печи, которую часто отмечают в различных видео.

Конструкция котла на дровах

Котлы для бани на дровах несколько отличаются от стандартных твердотопливных устройств с водяным контуром. В первую очередь они не имеют теплоизоляции вокруг топки с кирпичом. Это объясняется тем, что тепло, которое выделяется при горении, должно нагревать не только водяной контур, но и парилку. По этой же причине агрегаты никогда не имеют водяной рубашки.

Как отмечают в разных видео, устройство котла с водяным контуром всегда состоит из:

  1. Топки. Внутри нее стенки обложены огнеупорным кирпичом.
  2. Зольника. На его дверке часто находится поддувало.
  3. Колосников. Размещаются между топкой и зольной камерой.
  4. Каменки. Ее задачей является перераспределение и частичный отвод тепла. Представляет собой емкость, наполненную камнями. Она размещена над обложенной кирпичом топкой.
  5. Бачка для воды. Он находится над каменкой.
  6. Дымохода. Он проходит через каменку и бак для воды. Затем переходит в основной дымоход. Этот элемент больше всего «страдает» от избыточного тепла, и поэтому его стенки часто перегорают. Особенно металл перегорает в коленях. По этой причине дымоход делают прямым без колен или с очень малым количеством колен.

Некоторые мастера делают котел для бани  без каменки. Конечно, это никак не сказывается на способности конструкции обогревать парилку. Однако пар становится тяжелым, поскольку все тепло направляется на нагрев воды, которая быстро закипает и насыщает помещение плотным паром.

В домашних условиях можно сделать цилиндрический или прямоугольный котел в баню своими руками. Их делают из почти одинаковых материалов. В основном используется жаростойкая нержавейка или листовая сталь. Самодельные банные чугунные устройства с водяным контуром не встречаются, ведь работать с этим материалом очень сложно.

Материалы

  1. Металлическая бочка или труба с большим диаметром (70-80 см), а также листовая сталь или нержавейка. Толщина стенок бочки/трубы должна превышать 3 мм, стали – 5 мм.
  2. Листовой металл с толщиной 2-3 мм. Из него будет делаться бак для воды. Нужен только для прямоугольного котла.
  3. Труба с диаметром 10 см.
  4. Металлические петли.
  5. Кран для бака с водой.
  6. Обрезки швеллера или арматуры.

Изготовление цилиндрического котла

Перед тем, как сделать котел для бани правильно, нужно составить чертежи или же найти в открытых источниках разные варианты и выбрать наиболее подходящий.

Свой цилиндрический вертикальный котел делают так:

  1. Берут бочку, вырезают в ней дно. Если используется труба с диаметром 40-80 см и длиной 1 м, то вырезать ничего не надо.
  2. Вырезают из листового металла или нержавейки круг с диаметром, который равняется диаметру бочки/трубы.
  3. К кругу приваривают ножки. Ими могут послужить остатки швеллера или балки.
  4. Возле отрезанного дна вырезают прямоугольное отверстие. Размеры 15х10 см. Одна из его длинных сторон должна быть на том же уровне, что и нижний край бочки.
  5. Приваривают к нижнему краю бочки круг с ножками.
  6. Выпиливают из металла дверку, приваривают к ней петли и ручку-задвижку. В дверке вырезают отверстие для движения воздуха. Оно может быть круглым или напоминать прямоугольник. В первом случае приваривают трубу с внутренней подвижной заслонкой, которая сможет полностью или частично перекрывать трубу. Во втором берут два уголка, обрезают одну из продольных сторон так, чтобы осталось 3-4 мм, и приваривают обрезанным боком над и под отверстием. После из тонкой листовой стали или нержавейки вырезают полосу, загибают один ее конец. Далее устанавливают ее в пространство между двумя уголками. Приваривают петли дверки к бочке.
  7. Отмеряют 6 см от верха проема для зольной дверки, делают отметки. На этом уровне приваривают колосник. Его следует изготовить из листового металла (толщина 5 мм). Для этого вырезают круг и делают в его центре продольные отверстия длиной, равной радиусу бочки.
  8. Отмеряют 10 см от уровня колосников и вырезают отверстие для топочной дверки. Размеры отверстия 40х25 см. Изготавливают и фиксируют дверцу топки. Процесс аналогичен изготовлению зольной дверки за исключением поддувала.
  9. Внутренние стенки топки нужно обложить шамотным кирпичом.
  10. Делают перегородку между топкой и каменкой, которая также будет находиться в середине бочки. Перегородку надо установить так, чтобы высота топки составила 1/3 высоты бочки. Перегородку можно сварить из остатков швеллера. Между ними оставляют отверстия, однако они должны быть меньше размеров камней.
  11. Посередине высоты каменки (эта характеристика должна быть такой, как и в топке) вырезают отверстие, фиксируют дверцу.
  12. Вверху каменки приваривают круг с отверстием по центру. К дырке приваривают трубу диаметром 10 см и высотой, которая вдвое больше от высоты водяного бака. Все элементы нужно сварить так, чтобы швы получились герметичными.
  13. Изготавливают крышку бака с водой, а также внизу бака делают отверстие, приваривают трубу с диаметром ½ дюйма. К ней прикрепляют кран.

Прямоугольный агрегат

Прямоугольный котел для бани  делают аналогичным образом. Правда, в самом начале обязательно рисуют чертеж, чтобы не сделать ошибку во время разрезания листовой стали на прямоугольники.

Особенности изготовления:

  1. Дверка может быть сделанной собственноручно или купленной в магазине.
  2. Внутри топку нужно обложить шамотным кирпичом.
  3. Каменку можно установить как над топкой, так возле или вокруг нее. Чтобы обложить топку камнем, вокруг нее закрепляют металлическую сетку.
  4. К внешним сторонам топки следует приваривать ребра жесткости.
  5. Конструкция может быть и цельной, и разборной. То есть обложенная внутри кирпичом топка может находиться внизу, а закрепленный на дымоходе бак с водой – под потолком или на любой сделанной из кирпича стене. Бак можно сделать из ободьев колес автомобилей. Берут два обода, срезают в каждом одну сторону, складывают, склеивают термостойким клеем и размещают бак вокруг трубы с соответствующим диаметром.
  6. Чтобы через стыки между отдельными частями котла с водяным контуром не шел дым, их следует изолировать с помощью асбеста.
  7. При необходимости можно вынести топку и зольник агрегата с водяным контуром в предбанник. Для этого две части удлиняют на величину, равную толщине стены. Если стена является деревянной, отверстие в ней нужно обложить асбестом или базальтовой ватой.

Электрокотел

Электрические котлы для бани делают в такой последовательности:

  1. Берут металлическую трубу (диаметр 15,9 см, длина 35 см) и приваривают к ее концам заглушки.
  2. Вверху и внизу боковой стенки делают по отверстию. Диаметр  ¾ дюйма.
  3. К отверстиям приваривают патрубки с таким же диаметром и внешней резьбой на одном конце.
  4. В нижней заглушке вырезают отверстие и приваривают патрубок для спуска воды. На нем фиксируют вентиль.
  5. Делают отверстия для ТЭНов. Они могут быть в нижней или верхней заглушке, или в обоих одновременно. Последние два варианта подходят для систем с принудительной циркуляцией. Первый вариант подходит для систем как с насосом, так и без него.
  6. В отверстиях для нагревательных элементов будущего электрокотла фиксируют муфты. Их диаметр должен соответствовать размерам ТЭНа.
  7. Наверху будущего электрокотла делают отверстие и приваривают патрубок для клапана, который сбрасывает давление.
  8. Вкручивают ТЭНы и подключают к пускателю по схеме «Звезда». Эту схему можно увидеть на многих фото.
  9. Утепляют конструкцию. Для этого ее нужно обложить минеральной ватой. Можно обложить и иным утеплителем.
  10. К пускателю присоединяют блок управления и автоматический выключатель.
  11. К блоку управления подключают термодатчики.
  12. Изготавливают из листового металла (толщина 2 мм) корпус и устанавливают в нем электрический котел для бани и все дополнительные элементы.


Также можно изготовить электродный и индукционный котел для сауны.

poluchi-teplo.ru

Как сделать котел для бани своими руками

02.10.2014

Баня на загородном участке давно перестала быть дорогостоящей роскошью. Она не только заменяет маленькую неудобную ванную или душевую, но и является местом, где вылечиваются многие болезни. Основным помещением внутри нее всегда являлась парилка, в которой устанавливалась каменная печь «каменка». Если заниматься возведением столь сложной конструкции нет времени, можно построить небольшой котел для бани своими руками из подручных средств: трубы, бочки и т. д.

Ниже представлены варианты обустройства и установки котла:

Для увеличения кликните по изображению

Содержание статьи:

Приступаем к работе

Для того, чтоб самостоятельно соорудить надежный и несложный металлический котел, необходимо обзавестись следующими материалами:

  • Полутораметровая труба диаметром более 0.5 м
  • Метровая труба диаметром около 0.35 см
  • Стальные петли, ручки и задвижки
  • Листовой металл
  • Арматура для изготовления колосниковой решетки или уже готовая решетка

Очень важно обратить внимание на толщину выбираемого металла – не менее 0.8 см. Чем меньше будет данное значение, тем быстрее материал начнет прогорать и придется задумываться над изготовлением нового котла. Все те, кто ценит надежность и долговечность, могут рассмотреть варианты кирпичных печей.

Необходимо раскроить полутораметровую трубу на два отрезка:

  1. Первый, длиной 0.9 м, будет предназначаться для изготовления топочной части
  2. Второй, длиной 0.6 м, будет предназначаться для изготовления бака для воды

Если имеется возможность отыскать подходящего диаметра нержавеющую емкость для воды – это будет большим плюсом. Сталь, как и большинство иных металлов, в ближайшее время начнет покрываться ржавчиной.

Видео о внутреннем устройстве банного котла

Если у вас возникает вопрос: как отапливать теплицу зимой ? — читайте ответ здесь

В собранном виде котел будет состоять из следующих зон:

  1. Поддувала и топочная
  2. Каменка
  3. Емкость с водой
  4. Дымоход

Ниже представлены несколько наиболее популярных вариантов чертежей:

Делаем поддувало и топочную

Вначале работы ведутся с большим отрезком трубы. Внизу у любого котла для бани своими руками необходимо болгаркой прорезать отверстие для зольника размером примерно 200х70 мм. Отрезанные куски не следует сразу выбрасывать в урну – они могут понадобиться, к примеру, в качестве основы для дверок. Останется лишь отшлифовать края, приварить завесы, ручку и задвижку.

Далее необходимо вырезать отверстие для топочной большего размера, например, 200х300 мм. Через него должна легко укладываться внутрь охапка дров. И снова из оставшегося кусочка делается дверца.

Теперь следует подготовить колосниковую решетку. Если готового подходящего изделия нет, его можно выкроить из стального листа 1.5-2 см и наделать необходимое количество прорезей при помощи болгарки. Второй вариант – уложить определенное количество арматурных прутков и сварить между собой, однако он менее долговечен.

Основное предназначение решетки, разделить топочную камеру и подувало. На нее будут укладываться горящие паленья, поэтому привариваться внутри трубы она должна максимально надежно. Через прорези будут осыпаться угли и зола.

Когда колосник будет установлен, можно из стального листа 1.5-3 мм вырезать дно для будущего котла и надежно снизу приварить. Так как устанавливать котел на него не рекомендуется, чтобы горячая поверхность не соприкасалась с полом или фундаментом, нужно сделать 3-4 ножки из широких уголков. Один из приемлемых вариантов – вварить днище таким образом, чтоб остался рант высотой 3-4 см, в котором вырежется подставка.

Приступаем к обустройству каменки

Когда топочная будет готова, нужно подумать над тем, какой из вариантов изготовления каменки выбрать:

  1. Берутся толстые арматурные прутья и сооружается решетка, напоминающая колосниковую, которая приваривается над топочной камерой
  2. Берется кусок трубы диаметром 0.3-0.4 м и срезается верхняя часть, чтобы получился совок. Внутрь основной трубы он устанавливается перпендикулярно и наглухо приваривается

На лицевой стороне котла прорезается еще одно отверстие и устанавливается дверца – через него будет вестись закладка камней

Если сравнивать оба варианта, второй будет надежнее и долговечнее, однако первый значительно проще и позволит камням прогреваться быстрее. Располагать каменку в обоих случаях необходимо на одной высоте – около 12-15 см от края сверху.

Бак для воды

Продолжаем варить котел для бани своими руками. Теперь нужно взять меньший отрезок трубы и приступить к изготовлению бака для воды. Снизу следует приварить дно из стали толщиной 0.6-0.8 см. Посередине днища проделывается отверстие, равное по диаметру дымоходной трубе. Последняя приваривается наглухо, при этом длина у нее должна быть больше высоты емкости для воды.

Когда углекислый газ и дым будут удаляться по трубе из топочной, они смогут отдавать свое тепло жидкости. Снизу емкости вваривают небольшой кран, через который будет набираться вода.

Необходимо следить насколько герметично и качественно проварены швы. В противном случае топочное отделение будет заливаться водой или же часть угарного газа вместо дымоходной трубы будет попадать в помещение.

Вверху бак рекомендуется закрыть крышкой. Для этого вырезаются две полуокружности: первая приваривается наглухо, а вторая устанавливается на петли, чтобы иметь возможность свободно приоткрываться. Не стоит забывать, что сквозь крышку должна пройти дымоходная труба. Остается сварить между собой обе части котла. Бк можно дополнительно закрепить стальной муфтой.

Как правильно установить банный котел

Недостаточно сварить котел для бани своими руками, его необходимо грамотно установить. Если соблюсти несколько важных правил, в дальнейшем не нужно будет беспокоить себя о безопасности:

  1. Нельзя устанавливать каменку вплотную к стене, даже если она возведена из кирпича, минимальное удаление – 20 см
  2. Под печкой необходимо залить монолитную или выложить кирпичную площадку размером 0.7х0.7 м и глубиной около 0.25 м
  3. Если выбран кирпичный фундамент, следует воспользоваться огнеупорными изделиями, которые между собой скрепляются печным глиняным раствором
  4. Устанавливать металлический котел нужно таким образом, чтобы его топочная дверца располагалась в сторону выхода
  5. Около стены, где будет устанавливаться котел, рекомендуется обустроить полки, при этом должна быть подобрана грамотно их высота, чтобы головой не касаться потолка
  6. На потолке нельзя размещать световые и прочие электрические приборы, так как он будет самой горячей поверхностью

В деревянной бане рекомендуется изолировать металлическую печь и обложить ее при помощи огнеупорного кирпича. Это необходимо чтобы не допустить сильного разогревания древесины. Размеры кладки должны быть немного шире фундамента – 0.8х0.8 м. Высота делается равной 100-120 см.

Рекомендуем к прочтению руководство по установке электрокотла

Обустройство дымохода

Устанавливая дымоходную трубу, рекомендуется на высоте 0.3-0.4 м от бака с водой приварить толстую металлическую пластину. Далее на ней будет выкладываться кирпичная трубы, посередине которой располагается задвижка для регулирования тяги.

Видео о том как сделать проход трубы через потолок в бане своими руками

Так как дымоходная труба будет выходить наружу, она обязательно пройдет через крышу. Очень важно предусмотреть, чтобы она не соприкасалась с другими поверхностями напрямую:

  1. Проходя через кирпичную кладку, необходимо предусмотреть утолщение около 10-15 см
  2. Проходя сквозь деревянные конструкции, они должны быть надежно укрыты негорючим теплоизоляционным материалом, поверхность которого обрабатывается асбестом или глиняным раствором
  3. Участок трубы, который будет располагаться непосредственно внутри крыши, между потолком и улицей, обязательно белят или оштукатуривают

Последнее время набирают популярность керамические дымоходные трубы. Их основное преимущество – повышенные защитные свойства и способность противостоять высоким температурам. В комплекте продаются базальтовое волокно, труба и защитные блоки, устанавливаемые в качестве защитной оболочки.

Подводим итоги

Самое важное – безопасность. Металлические печи более пожароопасны, чем аналогичные кирпичные конструкции. Каждый этап следует продумывать до мельчайших деталей.

Имея пусть и малый опыт работ со сварочным аппаратом и желание, можно в короткие сроки смастерить котел для бани своими руками – простую и сложную конструкцию одновременно. По желанию, в нее можно внести некоторые конструкционные изменения, направленные на улучшение характеристик, надежности и долговечности.

Вам может понравиться

v-teplo.ru

Делаем котёл в баню своими руками по чертежу

Металлический котёл для бани это прекрасная альтернатива печи из кирпича. Его можно изготовить своими руками, при минимальных навыках сварочных работ. По качеству котёл для бани своими руками не будет уступать, изготовленному промышленно. Котёл можно смастерить из металлической трубы, толстостенной бочки или листового железа.

Особенности конструкции котла для бани

По своему устройству котёл для бани чертёж имеет абсолютно другой, чем обычные баки для нагрева воды. Неслучайно их ещё называют каменками, они оборудованы специальным карманом для нагрева камешков, из-за этого такие котлы довольно быстро протапливаются, а теплоёмкость их высокая.

Устройство котла:

  • топка, предназначенная для горения топлива;
  • дымоход, по которому дым от сгоревшего топлива выводится;
  • зольник для вынимания золы;
  • каменка, которая перераспределяет и отводит тепло;
  • бачок для воды.

Бак для бани можно изготовить и без каменки, тогда баня нагреется лишь от стенок бака и котла, однако, пар будет довольно тяжёлым, так как от топки тепло будет использоваться лишь на прогрев воды. А вода быстро закипит и заполнит баню плотным паром.

Топку изготавливают из металла с толстыми стенками, так как она несёт максимальную нагрузку тепла, и металл тонкий очень скоро прогорит. На дне топочной камеры обязательно устанавливают колосник, сквозь который зола от древесного топлива высыпается в зольник. Колосник должен быть толщиной не меньше пяти миллиметров.

Зольник – это место, находящееся под топкой, предназначенное для сбора золы и удобного её извлечение. Через дверь зольника воздух попадает в топку, благодаря чему топливо горит.

Дымоход – это канал для выхода из печи дыма. Он должен быть оснащён шибером или задвижкой, уровнем открытия, которых можно регулировать вытягивание дыма. Дымоход проходит через каменку или бак, нагревает их и оканчивается трубой для вывода дыма.

Каменка – встроенный или навесной резервуар в котле, в который помещены специальные банные камни. Размер каменки зависит от габаритов котла и самой парилки. Существует правило: размеры водяного бака, каменки и топки не должны сильно различаться.

Необходимый инструмент и материалы

Чтобы сделать котёл для бани своими руками потребуется инструмент:

  • аппарат сварочный;
  • болгарка с кругом отрезным.

Кроме листов металла или бочки потребуются так же:

  • обрезки швеллера и арматуры для сквозных внутренних перегородок;
  • лист металла толщиной минимум 5 миллиметров для колосника;
  • труба диаметром около десяти сантиметров;
  • петли металлические для дверки;
  • кран для бака.

Также необходимо изучить чертежи котлов для бани, в них нет ничего сложного.

Для формирования экрана, который позволяет лучше распределить тепло по всему парильному помещению, применяют кирпич огнестойкий. Его выкладывают вплотную по внешней стороне стенок или на небольшом расстоянии, или облицовывают им внутренние стенки топочной камеры.

Котёл для бани из бочки

Самая простая конструкция, которая позволяет изготовить котёл своими руками из подручных материалов. Такой котёл для бани выполняют из бочки с толщиной металлических стенок не меньше трёх миллиметров – стенки более тонкие быстро прогорают.

  1. Вырезают дно бочки и вместо него ставят дно из металла толщиной не меньше пяти миллиметров с приваренными к нему ножками из остатков балки или швеллера.
  2. На расстоянии примерно пять сантиметров от дна будущего котла выпиливают болгаркой окошко размером в пятнадцать на десять сантиметров – это будет дверка зольника и поддувала. Саму дверцу выпиливают из куска металла. Приваривают к ней ручку-задвижку и петли. Прикрепляют дверку на место.
  3. Выше зольника на шесть сантиметров внутри бочки приваривают колосник. Это лист металла, который вырезают по размеру бочки, с дырками для высыпания золы и забора воздуха. Отверстия, как правило, делают долевыми, в центре, длиной в половину диаметра колосника. Можно внутри колосника просто приварить стержни из арматуры.
  4. Выше колосника на десять сантиметров по аналогии с дверкой поддувала вырезают отверстие топки, размером как минимум двадцать пять на сорок сантиметров, а то будет неудобно закладывать в неё дрова. Также приваривают петли, ручку-задвижку и крепят дверку на место. Стенки топочной камеры облицовывают кирпичом огнеупорным.
  5. Над топкой располагают каменку, при этом высота топки равна третьей части высоты бочки. Перегородку между топкой и каменкой выполняют из остатков швеллера, но между ними отверстия не должны быть больше камешков. Высота каменки примерно такая же, как у топки. В середине каменки нужно сделать окно с дверкой – через него внутрь котла кладут камни и поддают воду, во время процесса мытья.
  6. Верхняя часть бочки выполняет функцию бака для воды. Между баком и каменкой перегородка должна быть цельной, швы тщательно проварены, а в центре перегородки нужно сделать отверстие диаметром примерно десять сантиметров. К нему приваривают трубу высотой в 2 раза больше, чем высота ёмкости для воды. В таком баке вода нагревается благодаря проходящему по трубе горячему дыму, а также тепла, идущего от камней в каменке.
  7. Сверху бака выполняют крышку, через которую наливают воду. Можно оставить просто отверстие, но тогда бак не очень удобно будет мыть. Снизу бака приваривают отрезок полудюймовой трубы, а к ней резьбой прикрепляют кран. Получившийся котёл в баню зачищают от ржавчины и накипи и покрывают полимерной термостойкой краской, её можно купить в магазинах, продающих печи для бани.

Котёл в баню из листов металла

Изготавливается по аналогии с котлом из бочки, но форма будет некруглой, а квадратной или прямоугольной. Используемый материал – листовой металл толщиной не меньше трёх миллиметров. Дверки котла можно сделать из остатков металла или купить в магазине готовые и приварить. Начинать производство котла для бани своими руками лучше всего с чертежа, поскольку точный раскрой сэкономит материал.

Котёл состоит из бака для воды с проходящей сквозь него дымовой трубой; каменки с облицовкой и пазухами; топки с кирпичной кладкой и дверками зольника и топки. На каждой секции приварены ограничители.

Расположение элементов конструкции такое же, как в котле из бочки: снизу зольник-поддувало, над ним топка, выше её – каменка. Котел можно сделать разборным, если между собой секции не сваривать. Стыки от дыма изолируют асбестом.

Котёл в баню из листов металла даёт возможность немного улучшить конструкцию и вынести топку в предбанник или отделение мойки, этим её удлинив. Водонагревательный бак можно расположить над каменкой или на одной из стен.


bane.guru

Котел для бани своими руками

Одним из важных атрибутов бани является котел. Современные котлы работают на разных источниках топлива, что определяет не только качество работы, но и стоимость, как самого аппарата, так и его обслуживания. Изготовить такое устройство или, по крайней мере, установить его можно самостоятельно, тем самым вы значительно сэкономите. В данной статье мы поговорим о том, как это сделать из трубы (металла), рассмотрим варианты установки, а также предоставим схемы, чертежи, фото и видео инструкции.

Виды котлов

Котел твердотопливный

В зависимости от вида применяемого топлива все известные конструкции котлов (металлических печей) для бань подразделяются в настоящее время на следующие классы:

  • газовые агрегаты;
  • электрические;
  • работающие на твёрдом топливе;
  • пиролизные;
  • работающие на жидком (дизельном) топливе.

Изготовление газового котла, являющегося самым экономичным вариантом из всех перечисленных, представляется возможным лишь в том случае, когда к вам на участок уже подведён газ.

Особенностью таких аппаратов является то, что во время работы они почти совсем не выделяют запаха или гари и не требуют подготовки запасов топлива на весь год.

Бесспорным достоинством устройств электрического типа является отсутствие каких-либо вредных отходов и возможность обходиться без вентиляционных систем. Такие котлы также снимают заботу о наличии долгосрочных запасов топлива; но при таком выборе не следует забывать о постоянном росте стоимости потребляемой ими электроэнергии.

Изготовление котла

Котлы на твёрдом топливе способны долгое время поддерживать как сам процесс горения, так и требуемую температуру нагрева. Но, в отличие от своих газовых и электрических собратьев, они не могут работать непрерывно и нуждаются в регулярной загрузке новых партий топлива.

Пиролизные и жидкотопливные котлы выполняются, как правило, по сложным технологическим схемам и вряд ли могут быть реализованы в обычных бытовых условиях. Для самостоятельного изготовления подходят лишь первые три из рассмотренных нами видов отопительных конструкций. Предлагаем вашему рассмотрению наиболее распространённый сегодня вариант твёрдотопливного устройства, работающего на обычных дровах.

Конструкция

Схема котла для бани Для начала вам следует запастись всем необходимым для сборки такого котла оборудованием и инструментом. Из инструмента вам потребуется сварочный аппарат и «болгарка», а в качестве исходной заготовки вы можете использовать металлическую бочку объемом 200 литров (горизонтальное исполнение). Для обустройства котла вертикального типа вам придётся подобрать отрезок толстостенной трубы диаметром около 50 см и длиной порядка полутора метров. Изготовленный из такого материала аппарат способен обогреть помещение с площадью до 10 квадратных метров.

Рассмотрим этот вариант более подробно.

Вся труба разбивается на три части, каждая из которых представляет собой определённый функциональный узел печи, используемый по своему назначению. Самая нижняя и расположенная над ней часть пространства трубы используются под топку и камену. Они обеспечивают требуемый режим работы котла и создают условия для его нормального функционирования. В качестве нагреваемой ёмкости с водой (бака) используется та часть трубной заготовки, которая располагается в самом верху (над каменкой и истопником).

Самые нижние отделения трубы (поддувало, топка и каменка) оснащаются перегородками, на которые навешиваются специальные решётки – колосники, свободно продающиеся в специализированных магазинах печного литья. Отделение каменки заполняется небольшими камнями овальной формы, структура которых позволяет долго «держать» тепло.

В вертикальной печи отделение, служащее ёмкостью для горячей воды обустраивается непосредственно над каменкой. Для этого прямо над ней монтируется еще одна перегородка, являющаяся дном этого отделения.

В этой перегородке должно быть предусмотрено специальное отверстие под трубу дымохода, смещённое ближе к задней стенке котла. Сверху это отделение имеет перегородку с отверстием под дымоход, которая закрывает лишь часть бака. Оставшаяся незакрытой часть перегородки служит отверстием для заливки воды и снабжается специальной крышкой.

Установка

Защита стен, потолка

Установку котла следует начинать с подготовки фундамента; при этом мощность последнего будет зависеть о того, планируете ли вы обкладывать его кирпичом или нет. Такая обкладка потребуется вам лишь в том случае, если вы привыкли париться в несколько «заходов» и желаете, чтобы тепло держалось в парилке по возможности дольше.

Фундамент под котёл изготавливается из огнеупорного кирпича, который укладывается на заранее подготовленную площадку в два ряда и заливается затем готовой бетонной смесью. Размеры площадки под фундамент и его удаление от стен парилки также зависят от того, собираетесь ли вы делать кирпичную обкладку.

Для безопасной эксплуатации установленного в парилке металлического котла стены в районе его размещения должны закрываться слоем огнеупорного материала («Изовера», например). Места прокладки трубы дымохода через деревянные элементы конструкции бани должны быть защищены при помощи специального огнеупорного материала (асбеста).

Видео

В следующем видеоматериале вы увидите пример печи для бани с водонагревательным котлом:

Фото

Схема котла

Самодельный котел для бани

Делим трубу на три части

kakpravilnosdelat.ru
