Котел из чугунной батареи: пошаговая инструкция

Зачастую самодельные котлы лучше тех, что изготовлены промышленным способом.

Это связано с тем, что не каждую конструкцию можно подстроить под имеющуюся систему отопления, но сделать котел из чугунной батареи, совпадающую с ней по своим параметрам, можно достаточно легко.

Особенность строения котла

Требования, которые предъявляются к котлам владельцами частных домов, просты:

  • Он должен быть экономным.
  • Обладать очень высоким уровнем теплоотдачи.
  • Стоить недорого.

С учетом того, что и газовые котлы, и подводка газопровода к дому стоят немалых денег, а последующая оплата газа, так же экономии не принесет, во многих частных домах устанавливаются устройства, работающие на дровах. Самым эффективным видом обогревателей является водяной котел, способный не только обогреть небольшой загородный дом или дачу, но снабдить его горячей водой.

Самодельный котел из чугунных батарей – это отличная альтернатива промышленным агрегатам, которые стоят дорого, а экономят мало.

Строение его таково, что в обычную печь встраивается водяной котел, который во много раз увеличивает ее теплоотдачу, снижая тем самым траты на дрова, и разогревая помещение практически мгновенно.

Подготовительные работы

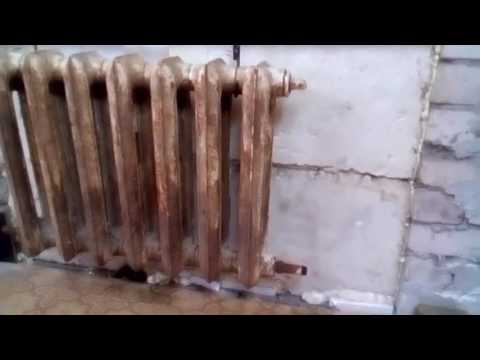

Найти старые советские чугунные батареи сегодня не проблема. Их десятками сносят в утиль, когда жильцы многоквартирных домов меняют отопление на более современные модели, или когда сносят старые здания. Лучшим вариантом для изготовления конструкции станут чугунные радиаторы М-140.

В одной секции батареи помещается до 1.5 литра воды. Количество секций напрямую зависит от того, какую площадь должен обогревать котел отопления из чугунной батареи. Например, для дома площадью 100 м2 потребуется 12 секций общей вместимостью 18 литров и размере 3 м2.

Прежде чем приступать к изготовлению котла, все секции радиатора необходимо тщательно промыть от накипи и грязи, накопившейся за долгие годы эксплуатации. Для этого можно залить вовнутрь 6% раствор соляной кислоты и подержать его там некоторое время, пока он не разъест все отложения. После этого, раствор сливается, и каждая секция тщательно промывается водой.

Данную процедуру нужно проводить не спеша, с соблюдением всех мер предосторожности. На руках должны быть защитные перчатки, а на лице респиратор. После того, как все секции прошли процесс очистки, можно начинать собирать котел из чугунной батареи своими руками.

Сборка конструкции

Собрать радиаторы воедино несложно, но предварительно стоит приобрести новые межсекционные прокладки или использовать вместо них асбестовый шнур, пропитанные графитовым порошком, предварительно разведенным в олифе.

Так как внутри котла температура может превышать +600 градусов, то о прокладках стоит позаботиться заранее. От их качества и прочности зависит герметичность всей конструкции.

Последовательность сборки радиаторов следующая:

  • В каждую секцию вворачиваются ниппели, оснащенные правой и левой резьбой.
  • На них наматываются асбестовые шнуры.
  • Попарно секции соединяются путем попеременного затягивания ниппелей. Важно делать одинаковое количество оборотов ключом, чтобы не вызвать перекоса.
  • Таким же образом подсоединяются все секции чугунного радиатора.
  • Обратку и подающую трубу следует подключать по диагональному типу, закрывая не используемые отверстия заглушками.

С одной стороны стояка должна быть правая, а с другой – левая резьба. Если так не получается, то нужно навернуть ниппель, а на него муфту со сгоном.

Расположение котла в печи

Важно не только то, как будут собраны и подключены к отопительной системе радиаторы, но и их место в печке. Чтобы устройство работала долго и эффективно, следует котел из чугунной батареи отопления (видео показывает, как это сделать) установить не в топке, где горят дрова или уголь, а значит, присутствует открытый огонь, а за ней в дымовом канале.

Это убережет устройство и продлит его срок службы, а нагрев газами, которые образуются при сгорании топлива, ничуть не хуже, чем открытым огнем.

Чугун достаточно хрупкий металл, поэтому ни ударов, ни лишнего давления, ни слишком высокой температуры он не выдержит. Устанавливая котел из радиатора в печь, нужно следить, что труба на выходе из нее шла перпендикулярно полу, а обратка проходила под полом и фундаментом конструкции.

После того, как котел установлен, можно приступать к кладке стен печки, предварительно проверив его на герметичность. Для этого нужно запустить воду по системе под давлением.

Кладка печи

Печь можно построить самостоятельно, придерживаясь последовательности действий.

  • Первой производится закладка фундамента конструкции, выполненная из армированного бетона.
  • Для кладки лучшим вариантом раствора станет смесь из двух порций песка и порции глины. Чтобы их лучше перемешать, опытные строители рекомендуют замочить материалы в воде и оставить на ночь. За этот период они хорошо смешаются без дополнительных усилий со стороны хозяина.
  • Когда фундамент будет готов, его стоит прикрыть гидроизоляцией, для чего можно применить рубероид.
  • Поверх гидроизоляции кладется слой раствора, равномерность которого лучше проверить отвесом.
  • Первая кладка должна сформировать поддувало, над которым устанавливается решетка, разделяющая его с топкой. Решетка крепится через 2-3 кладки над поддувалом.

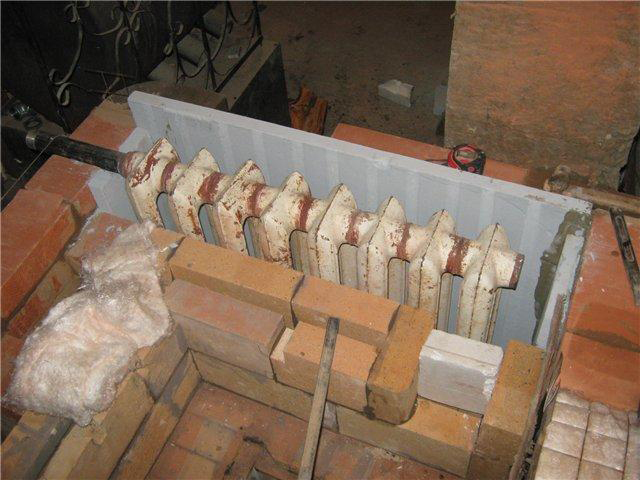

  • В процессе формирования топки, сразу же подготавливается место для котла из чугунных батарей с учетом зазоров между ним и наружной стенкой печки. Для этого по периметру выкладывается бортик из кирпичей, на который крепятся уголки. Именно на них будет устанавливаться котел.
  • При проведении кладки нужно заранее позаботиться о местах, где будут выходить подающая и обратная труба.
  • Следующий этап – это кладка дымохода. Во время этой работы формируются специальные каналы для сброса по ним гари и отходов сгорания.

После окончания кладки дымохода, уже всю печь необходимо проверить на качество работы, для чего ее затапливают.

Никогда не нужно топить печь, если в котле нет теплоносителя. Это может вывести систему из строя. Можно продумать и построить конструкцию, которая будет работать и как система отопления, и как плита для приготовления еды.

Выполнив пошагово все действия, вполне можно построить печь с водяным котлом из чугунных батарей своими руками.

Как сделать электрический котел из чугунной батареи

Самодельный электрический котел, собранный на основе чугунного радиатора, можно использовать в качестве элемента домашней системы автономного отопления «теплый пол».

Необходимые «комплектующие»:

  • 4-секционная чугунная батарея;
  • электрический тэн номинальной мощностью 300 Вт;
  • циркуляционный насос.

Дополнительно потребуются также водопроводные фитинги, которые можно купить в любом магазине сантехники.

Читайте также: Простой самодельный тренажер для дома из металлолома

Содержание

  • 1 Сборка радиатора
  • 2 Как сделать расширительный бачок
  • 3 Изготовление корпуса
  • 4 Сборка электрического котла
  • 5 Видео

Сборка радиатора

Первым делом берем электрический тэн с левой резьбой и вкручиваем в нижнее резьбовое отверстие чугунного радиатора.



В верхнее резьбовое отверстие батареи, которое находится со стороны электрического тэна, надо будет вкрутить футорку с левой резьбой.

Читайте также: Полезное приспособление для дачи своими руками

Обратите внимание: наружная резьба фитинга составляет 1 дюйм с четвертью, внутренняя — ¾ дюйма.

В футорку вкручиваем латунный переходник с три четверти дюйма на один дюйм. На него надо накрутить гайку от циркуляционного насоса. На следующем этапе устанавливаем сам водяной насос.

Обязательно обратите внимание на стрелку на корпусе насоса, чтобы выставить правильное направление теплоносителя.

Читайте также: Подставка с полкой под раковину своими руками

Накручиваем на циркуляционный насос вторую дюймовую гайку, в которую потом вкручиваем латунный переходник с дюймовой на полдюймовую резьбу.

В переходник вкручиваем еще один фитинг с полудюймовой резьбой и цанговым зажимом для пластиковой трубы.

Переходим к противоположной стороне чугунной батареи.

Читайте также: 9 идей как сделать рейсмус своими руками

Вкручиваем в нижнее отверстие футорку с правой резьбой (размеры такие же, как и у предыдущей футорки с левой резьбой). Устанавливаем переходник и вкручиваем еще один фитинг с полудюймовой резьбой и цанговым зажимом для пластиковой трубы.

В верхнее отверстие с правой резьбой вкручиваем третью футорку с внутренней резьбой на полдюйма.

Вкручиваем в футорку латунный бочонок с наружной резьбой для последующей установки расширительного бачка.

Как сделать расширительный бачок

Расширительный бачок можно сделать самостоятельно из любой пластиковой емкости, которая при помощи пластикового переходника и гофрированного шланга соединяется с чугунной батареей.

Изготовление корпуса

Чтобы чугунный радиатор не отдавал тепло в помещение, необходимо обязательно сделать корпус.

Для изготовления каркаса можно использовать металлический профиль, который служит для монтажа гипсокартона.

Чугунную батарею устанавливаем внутрь каркаса.

В качестве утеплителя можно использовать минеральную вату толщиной 50 мм. Обшиваем полностью весь каркас.

Для наружной обшивки используется оцинкованный лист металла, который придаст каркасу дополнительную жесткость.

Сборка электрического котла

В завершении останется только установить самодельный котел в нужном месте и подключить к нему систему теплого пола. Также подводим питание для электрического тэна и циркуляционного насоса.

Видео

Пошаговый процесс сборки самодельного электрокотла из чугунной батареи можно посмотреть в авторском видеоролике.

Автономное отопление своими руками. Экономный котел из батареи для теплого пола
