Как правильно соединять провода

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.

СОДЕРЖАНИЕ:

  1. Можно ли соединять провода скруткой?
  2. Соединение одинаковых проводов
  3. Соединение проводов одного материала, но разного сечения
  4. Соединение алюминиевых и медных проводов разных сечений
  5. Соединительные колодки-защелки
  6. Как подсоединить люстру
  7. Важные замечания

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:

Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:



Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

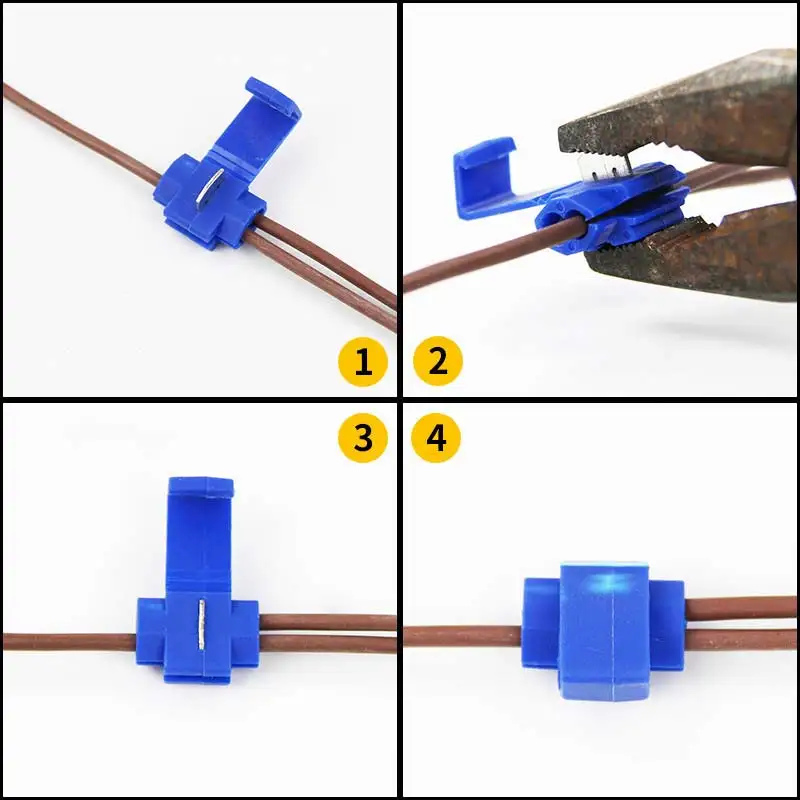

Соединительные колодки — защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

  1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
  2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
  3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.



3 простых способа соединить провода

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

  • Соединительный
  • Изолирующий

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273Серия 221-222Серия 243Серия 773Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

  • болт + гайка со стальными шайбами

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

  • специальные клеммники Wago с пастой

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

  • использование медно-алюминиевых переходных гильз ГМА

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

  • Гильза
  • Медная
  • Луженная



Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

  • электрическая сварка
  • пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Как установить диммер с 3 проводами

Хотите знать, как установить диммер с 3 проводами? Это на самом деле просто, поэтому позвольте нам проконсультировать вас по теме.

Существует несколько различных способов подключения диммерного выключателя с 3 проводами, однако обычно это означает, что диммерный выключатель рассчитан на трехпозиционное переключение или, другими словами, может подключаться к лестничному освещению на другом конце или в холле. Самым важным шагом будет правильное подключение общих проводов, а путешественники не имеют значения.

Как установить диммер с 3 проводами

Чтобы установить диммер, вам нужно разрезать гипсокартон, чтобы очистить диммер. Затем вам нужно прикрепить ручку диммера диммера к электрической коробке. Теперь включите выключатель, и вы готовы к работе! После того, как диммер подключен, вам нужно отключить переключатель, чтобы проверить, подключены ли провода.

Когда вы работаете с однополюсным выключателем, из него выходят три провода. Горячий вывод представляет собой изолированный черный провод. Красный может быть обмотан черной изоляционной лентой. Третий необязательный провод — это оголенный медный заземляющий провод. Это важно, чтобы убедиться, что у вас есть правильная проводка для вашего диммера. В старых домах может отсутствовать линия заземления, а это значит, что вам придется устанавливать выключатель самостоятельно. Однако это вполне приемлемо, если вы следуете правилам подключения.

Два других провода называются проводами заземления. Белые и красные «путешественники» подключаются к ножке питания или выключателя. Заземляющий провод — зеленый, он соединяется с заземляющим проводом распределительной коробки. Черный провод подключается к черному проводу прибора. После того, как вы установили новые выключатели света, пришло время снова подключить заземление.

Что такое 3 провода на диммерном переключателе?

Светорегулятор представляет собой электрическую розетку с тремя проводами. Белый провод — это горячий провод, который идет к диммеру. Черный или коричневый провод – это обратка к источнику питания. Третий провод скорее всего земля. Черный провод — это горячий провод для балласта или света, а красный — возврат к свету. Черный провод подключается к проходной проводке в стене, отмеченной белой полосой.

Красный провод — это масса. Он должен подключаться к нижнему центральному проводу диммера. Заземляющий провод должен быть закрыт или прикреплен к коробке. Красный провод подключается к горячему проводу, который обычно помечен красным на стене. Черный или белый провод соединяется с оставшимся дорожным проводом в стене.

Общая клемма имеет более темный цвет двух проводов. Обычно это черная или темная латунь. Общий терминал служит двум целям в зависимости от его положения. В одном положении он принимает черный провод, идущий от источника питания, и соединяется с черным проводом, ведущим к светильнику. Когда он подключен к белому или желтому проводу, он отключит свет.

Как подключить диммер

Диммер имеет три провода: горячий провод (черный) и заземление (зеленый). Горячий провод будет изолирован черным цветом, а заземление будет медным или зеленым. Вы подключите провод заземления к нижнему центральному проводу диммера. Этот провод также будет иметь пластиковую заглушку, чтобы защитить его и сделать соединение плотным и безопасным. Красный провод — это горячий провод, который подключается к красному проводу на стене. Черная жила подключается к бегунку или нулевому проводу (белые полосы).

Диммерный переключатель обычно представляет собой однополюсный переключатель с тремя проводами: черным и красным. Красный провод — отрицательный возврат. Этот провод должен быть подключен к нейтральному заземлению. Вы можете использовать другой провод, если у вас нет диммера, предназначенного для низковольтного освещения. Вы можете проверить проводку диммерного выключателя, наняв электрика.

Если у вас есть трехпозиционный диммер, вы можете использовать три красных провода, чтобы подключить его к выключателю. Черный и красный провода подключаются к «путешественникам» диммера. Белый провод соединяется с белым «земляным» проводом, который подключается к стене. Черный провод соединяется с оставшимся дорожным проводом внутри стены. Белый и черный провода — это лампочки, которые регулируют яркость светильника.

Почему мой выключатель света имеет 3 провода?

Три провода подключаются к светильнику с помощью однополюсного выключателя. Там нет настройки трехпозиционного переключателя или петли. Два черных провода подключены к одной и той же клемме и соединены вместе. Если у вас есть однополюсный выключатель, белый и оголенный медные провода подключаются к одной и той же клемме. Если два других провода не подключены к одной и той же клемме, то установка трехпозиционного переключателя невозможна.

Первый провод или «нагрузочный» провод должен идти к зеленому винту на переключателе. Остальные два провода общие. Зеленая клемма является общей и должна быть подключена к светильнику. Два других провода — белый и красный. Три провода должны быть связаны вместе с проволочной гайкой. Таким образом, вы можете проверить, какой из них является горячим.

Зеленый провод от выключателя света должен быть присоединен к общему винту на другом выключателе. Черный провод идет прямо к светильнику. Красный и белый провода должны идти к правому ящику, а левый к нагрузке. И белый, и оголенный медный провод должны быть закрыты проволочной гайкой. Красный и белый провода не должны быть разделены. Тем не менее, вы должны проверить, что черный и белый провода подключены.

Как работает трехпозиционный диммирующий переключатель?

Трехпроводной диммер состоит из трех проводов: красного и черного. Полосатый красный провод уходит в землю, а черный провод соединяется с дорожным (белым) проводом в стене. Белый провод соединяется с черным проводом в стене. Черный и белый провода соединены параллельно, чтобы не мешать друг другу.

Провода трехходового диммера имеют три клеммы, по две с каждой стороны и одну с другой. Черный провод возвращает питание к свету, а белый — к диммеру. Третий провод заземлен, и, скорее всего, это замотанная изолентой версия красного провода. Диммер работает, устанавливая интенсивность балласта, то есть лампочки. В результате выключатель выключит свет и подаст питание на балласт, который подключен к цепи.

Белый провод горячий к диммеру, а черный провод возвращает питание к свету. Третий провод заземлен, и это, вероятно, замотанная изолентой версия красного провода. Когда вы будете готовы приглушить свет, вы щелкаете выключателем, чтобы переключить питание на балласт через приглушенную горячую линию. Это позволяет контролировать интенсивность балласта, не прерывая остальную часть цепи.

Сколько проводов у переключателя диммера?

Однополюсные диммерные выключатели имеют три провода. Если вы живете в старом доме, провода другие, и вам может потребоваться особая осторожность при их установке. Размеры коробки менялись с годами, поэтому вам следует поручить эту работу электрику. Вы также должны не забыть отключить электричество в главном блоке предохранителей, прежде чем приступать к работе с проводкой. Это может помочь предотвратить поражение электрическим током.

Большинство выключателей света имеют два провода, по одному на каждую сторону. Заземляющий провод представляет собой оголенную медь, а один обмотан зеленым. Два других провода сплошные медные, которые должны быть соединены винтом. С помощью острогубцев подсоедините провода к диммеру, а затем затяните винты с другой стороны переключателя. Кроме того, вы также можете отсоединить провода от диммера с помощью плоскогубцев.

Диммеры поставляются с тремя проводами: горячим и обратным. Земля или заземляющий провод обычно обмотаны красной лентой. Диммер работает только с низковольтными лампами. Диммер может управлять только высоковольтными или низковольтными лампами, поэтому вам нужен специальный низковольтный диммер. При покупке диммера обратите особое внимание на его проводные соединения. Если вы обнаружите, что один или несколько из них сломаны или повреждены, вам следует вызвать профессионального электрика.

Чем отличаются диммеры?

Знаете ли вы, что разные типы диммерных выключателей имеют разные способы подключения? Большинство диммерных переключателей имеют три провода: заземляющий провод, коммутируемый провод и белый заземляющий провод. В большинстве диммерных переключателей для подключения трех проводов к переключателю используются проводные разъемы, а не винтовые клеммы. Диммер бывает двух видов: односторонний и двусторонний.

Все диммеры имеют три провода. Красный провод подключается к источнику света, а черный провод подключается к клеммам L1 диммера. Красный провод входит в заземляющий винт, который обычно представляет собой оголенную медь. Черный и белый провод подключаются к клеммам L1 и L2 диммера соответственно. Зеленый провод — это нейтральный провод, который раньше был традиционно черным.

Новые диммеры обычно имеют зеленый винт заземления и провод заземления. Этот источник заземления необходим для правильного заземления прибора. Дома с кабелем в пластиковой оболочке имеют оголенные медные провода заземления. Однако в старых домах может не быть источника заземления. Если вы заменяете старые диммеры, вы должны сначала проверить проводку в доме. Крайне важно отключить электричество в главном блоке предохранителей перед установкой новых выключателей.

Чтобы использовать диммер, вы должны сначала узнать разницу между диммерами и стандартными выключателями. Выключатель света представляет собой элемент управления последовательной цепи. Неважно, какой провод к какой клемме идет. Будь то трехпозиционный переключатель или четырехпозиционный, провода все равно будут работать правильно. Разница между двумя типами переключателей заключается в том, как они подключены.

Почему у моего переключателя 3 черных провода?

Если у вашего переключателя три черных провода, вы можете проверить правильность подключения переключателя, ознакомившись со схемой подключения. Обычно горячими являются только два провода, но иногда это может измениться. Проводка очень распространена и используется для обеспечения правильной работы переключателей. Диаграмма является отличным источником информации и может помочь вам определить, правильно ли работает ваш коммутатор. Получив его, вы можете приступить к тестированию переключателей и узнать, как их использовать.

У одних выключателей два черных провода, у других — три. Если у вашего переключателя три черных провода, вы должны подключить верхний винт розетки к одному из черных проводов на переключателе. Другой винт должен быть присоединен к питанию и белым проводам от выключателя. Вы можете проверить переключатели, включив и выключив их. Если их нет, то можно заменить проводку или заменить выключатель света.

Три черных провода используются для подключения лампы к выключателю. В этом случае оголенный медный провод должен быть подключен к зеленому винту, а полосатый черный провод должен быть подключен к красному винту левой коробки. Затем белые и оголенные медные провода следует связать вместе с помощью проволочной гайки. В некоторых случаях имеется только один черный и один полосато-черный провод.

Как подключить 3-позиционный выключатель света

Подключение 3-позиционного выключателя света может привести к путанице. Этот тип переключателя имеет три цепи: одна для общего провода, другая для дорожных проводов и винта заземления. Как правило, в трехпозиционных переключателях используется провод NMD 90, также известный как lumex или Romex. Провод 14 калибра с четырьмя проводами внутри. Верхний винт трехпозиционного переключателя находится там, где заканчиваются черный и красный провода.

Во-первых, вам нужно прикрепить оголенный медный провод к зеленому винту. Этот провод должен быть 3/4-дюймовым медным проводником. Подсоедините оставшийся белый провод ко второму зеленому винту. Теперь вы должны подключить оставшиеся два белых провода к оголенным медным проводам на переключателе. Для подключения 3-позиционного переключателя вы должны использовать оголенный медный провод в качестве резервного общего провода.

Далее нужно определить, какие провода будут соединяться друг с другом. Оголенный медный провод должен быть подключен к зеленому винту. Нижний левый винт — это общий провод, а верхний правый винт соединяет красный и черный провода. Когда у вас есть эти провода, вы можете подключить их к выключателю. Помните, что белое к белому, черное к черному и земля к земле, но убедитесь, что два цвета правильно совпадают.

Советы по электромонтажу: что такое «горячее», «нейтральное» и «земля»

Прежде чем приступить к выполнению какого-либо проекта или усовершенствованию вашей электрической системы, вы должны иметь некоторое представление о том, как она работает. Проводка — это то, как электричество распределяется по всему дому, что, возможно, делает ее наиболее важной частью вашей электрической системы. Но как проводке удается транспортировать электричество?

Ответ станет более ясным, если мы рассмотрим три роли, которые должна выполнять проводка: горячая, нейтральная и заземляющая. Эти три компонента работают в тандеме для распределения электроэнергии по всему дому, а также помогают поддерживать электрическую безопасность. Рекомендуется понимать возможности каждого компонента.

Для домовладельцев Милуоки, которым нужны советы по электромонтажу, Roman Electric подготовила руководство по горячему, нейтральному и заземляющему проводам. Следуйте нашему руководству ниже, чтобы лучше понять вашу электрическую систему!

Горячая проволока

Горячая проволока используется в качестве начальной подачи питания в цепь. Он проводит ток от источника питания к розетке. Выступая в качестве первого экземпляра цепи, они всегда несут электричество, а это означает, что опасно прикасаться к горячему проводу, когда его питает источник питания.

Горячий провод определяется по черному корпусу. Это основной цвет провода для большинства домов. Однако другие горячие провода могут быть красными, синими или желтыми, хотя эти цвета могут указывать на другую функцию, помимо питания розетки. В любом случае, со всеми горячими проводами следует обращаться одинаково: не прикасайтесь к горячим проводам, если нет подключенного и работающего источника питания.

Нейтральный провод

После того, как горячий провод инициировал начало цепи, должен быть еще один провод, чтобы завершить цепь. Эту роль выполняет нулевой провод. Нейтральный провод возвращает цепь к первоначальному источнику питания. В частности, нейтральный провод соединяет цепь с землей или шиной, обычно подключаемой к электрическому щиту. Это обеспечивает циркуляцию тока через вашу электрическую систему, что позволяет полностью использовать электричество. Кроме того, это предотвращает наличие неисправных или избыточных токов в вашей розетке.

Нейтральные провода обозначаются белым или серым корпусом. Хотя по ним не всегда может циркулировать электрический ток, обращаться с ними следует с такой же осторожностью, как с горячей проволокой.

Заземляющий провод

Итак, если для создания цепи уже используются горячая и нейтральная части, какая роль остается? Ответ — безопасность, конечно! Заземляющий провод действует как защита от нестабильных электрических токов. В нормальных условиях цепи заземляющий провод не несет никакого тока. Но когда происходит электрическая авария, такая как короткое замыкание, заземляющий провод отводит нестабильный ток от вашей электрической системы и направляет его на землю.

Провод заземления легко узнать по зеленому корпусу. Но не во всех домах он может быть. Хотя это требование NEC для недавно построенных домов, в старых домах не всегда есть заземляющий провод. Чтобы узнать, есть ли в вашем доме заземляющий провод, проверьте розетки. Если в ваших розетках три штыря, то в вашем доме есть заземляющий провод.
