Выбираем твёрдотопливные котлы длительного горения с водяным контуром для дома.

В последнее время особенно быстро развивается строительство частных домов за городской чертой. Люди хотят быть ближе к природе, отдохнуть от городской суеты и жить в собственном доме без соседей. У такой жизни есть масса плюсов, главным из которых является наличие пространства для жизни и личного пространства, чего так не хватает жителям плотной городской застройки. Приобретая загородный дом, каждый человек должен осознавать всю ответственность такого решения.

Если в многоквартирных домах о многих вещах заботится управляющая компания, и жильцы этого даже не замечают, то в частном доме придется самостоятельно заботиться обо всем.  Отопительные котлы помогают создать в доме комфортный климат. Благодаря таким агрегатам можно без проблем отапливать частный дом любой площади.

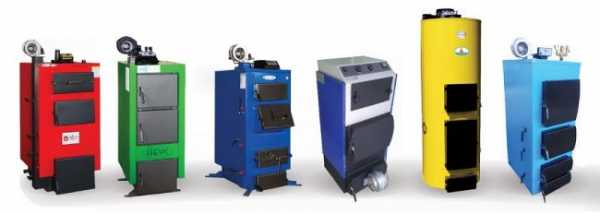

Виды комбинированных котлов

Существует несколько вариантов комбинирования топлива. В зависимости от этого выделяют виды котлов. Каждый человек подбирает подходящий вариант в зависимости от доступных на участке ресурсов.

• Жидкое топливо и газ.
• Твердое топливо и газ.
• Твердое топливо, газ и электричество.
• Твердое топливо и электричество.

Далеко не к каждому участку проведен газопровод, а доставка и хранение жидкого топлива могут вызвать некоторые затруднения, поэтому одним из популярнейших вариантов является сочетание дровяного отопления с электрическим. Такие отопительные системы могут быть установлены практически в каждом доме, ведь в современном мире электричество распространено повсеместно, а дрова доступны практически в каждом регионе. Именно поэтому такой вариант наиболее экономичен.

Добавление по теме

Обратите внимание!

Преимущества и недостатки

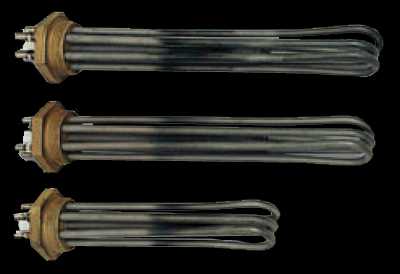

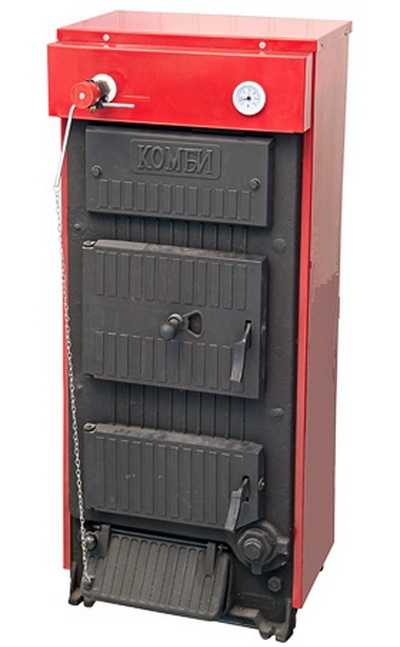

Комбинированный котел для отопления частного дома на дровах и электричестве имеет ряд преимуществ как перед простыми не комбинированными агрегатами, так и перед аналогами, работающими на ином сочетании топлива.

Преимущества комбинированных котлов

• При недостатке одного из ресурсов топлива котел без проблем и практически мгновенно переходит на другой режим работы, это позволяет непрерывно отапливать помещение.
• Можно выбрать наиболее экономичный способ отопления. Зачастую это может зависеть от времени суток.
• С помощью котла можно так же осуществлять горячее водоснабжение. Путем присоединения бойлера к одноконтурному котлу или с помощью второго контура.
• Экологичность. Благодаря двухкамерному горению дров сокращается выброс тяжелых веществ в атмосферу.
• В отличие от твердотопливных котлов. Комбинированные аппараты могут работать автономно, они позволяют хозяевам покинуть дом и при этом жилище будет прогрето к их приходу.

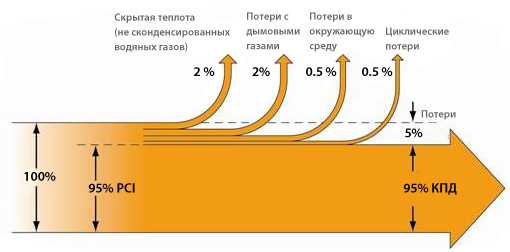

• У таких отопительных приборов высокий КПД, зачастую он превышает 90 %.
• Непрерывное функционирование.
• В отличие от дизельных котлов этот аппарат не требует наличия резервуара для хранения топлива. Но и дрова необходимо где-то хранить, поэтому придется выделить для этого сухое место.
• Выгода при отоплении дома электричеством перед дровяным отоплением.

Недостатки комбинированных котлов

• Высокую стоимость. Низкая мощность так же не радует хозяев, поэтому данный котел не получится разместить в большом доме.
• Большой вес предполагает наличие собственного фундамента. Такая конструктивная особенность здания должна быть продумана заранее.
• Наличие дымохода. Придется отдельно выводить трубу наружу в соответствии с действующими строительными нормами.

Чтобы точно быть уверенным в своем выборе следует изучить ассортимент, предоставляемый различными производителями.

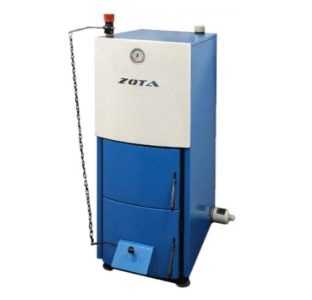

Zota

Это относительно молодая компания. Торговая марка была зарегистрирована всего 10 лет назад, но информация о производстве отопительных котлов была известна уже в 1999. Компания территориально находится в Красноярске, в самом центре Сибири, где температура воздуха зимой опускается до невероятных отметок, особенно на севере красноярского края. Это внушает доверие к данному производителю, ведь если их котлы пользуются спросом в суровой и холодной Сибири, то и в любом другом уголке страны они смогут эффективно справляться со своими обязанностями. Zota специализируется на производстве именно дровяных котлов, однако выпускает и некоторые сопутствующие товары.

Теплодар

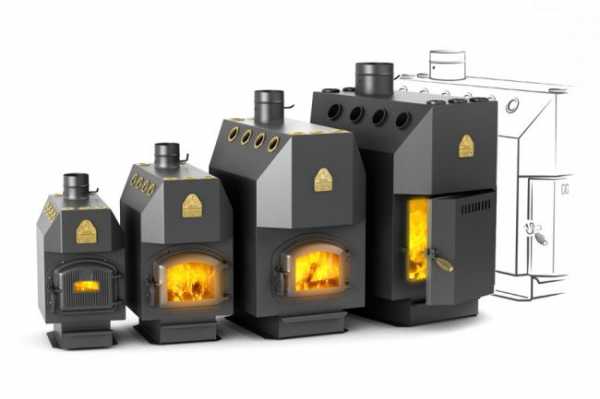

История развития компании началась в 1997 году в Новосибирске, это именно тот город, где благодаря континентальному климату короткое но очень жаркое лето и долгая холодная зима. Основатели компании начали выпускать и испытывать продукцию в собственных домах. Это говорит о качестве производимого товара, сотрудники фирмы делают отопительные приборы как для самих себя. В данный момент в каталоге товаров представлены более сотни различных модификаций отопительных приборов. Такой широкий выбор позволяет выбрать идеальный котел отопления для любого дома. разработка новых решений для более эффективной работы не останавливается ни на минуту и «теплодар» выпускает все новые модели отопительной техники для частных домов.

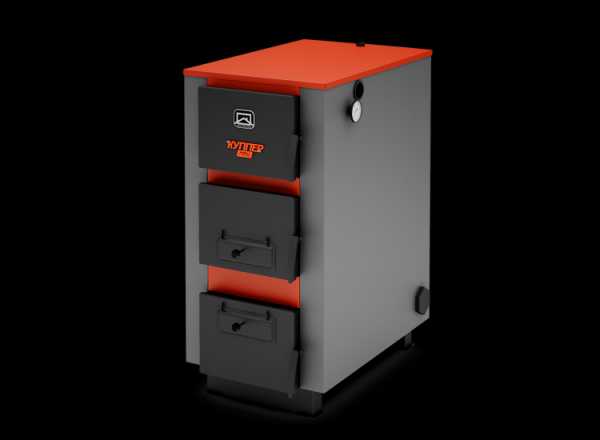

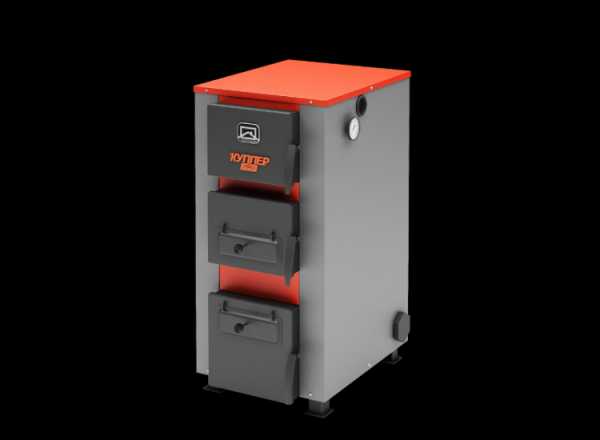

	Куппер ОВК 10	Куппер ОВК 18	Куппер ПРО 22	Куппер ПРО 42
Максимальная тепловая мощность, кВт	10	18	22	42
КПД, %	75	83	83	95
Топливо	Дрова, паллеты, уголь, природный газ	Дрова, паллеты, уголь, природный газ	Дрова, древесные брикеты, паллеты, уголь, угольные брикеты, природный газ	Дрова, древесные брикеты, паллеты, уголь, угольные брикеты, природный газ
Температура теплоносителя, oС	60-80	60-80	50-90	60-80
Оценка

Кировский завод

Сам завод был создан более двухсот лет назад, за это время технологии очень сильно изменились, но предприятие внедряло новинки в производство на производство на протяжении всего срока. Это одно из старейших предприятий России, занимающихся изготовлением отопительного оборудования. Длительное время завод занимается производством комбинированных отопительных котлов, они намного удобней обычных и поэтому пользуются большим спросом. Так как здесь привыкли помогать людям, то комбинированные отопительные приборы имеются в большом количестве и подойдут для любого дома.

Центр котлов

Эта компания начала свою деятельность в центре Сибири, на стыке томской и кемеровской областей в небольшом поселке Юрга. Начало деятельности фирмы положили несколько людей, хорошо разбирающихся в машиностроении и отоплении. Все они были объединены идеей создания качественного оборудования. В поселке, где расположено производство, достаточно холодно и поэтому без идеально работающей отопительной системы комфортно жить просто не получится. Именно благодаря постоянному спросу на качественную продукцию инженеры компании смогли создать действительно качественные модели котлов, способные помочью людям жить в тепле даже суровой сибирской зимой.

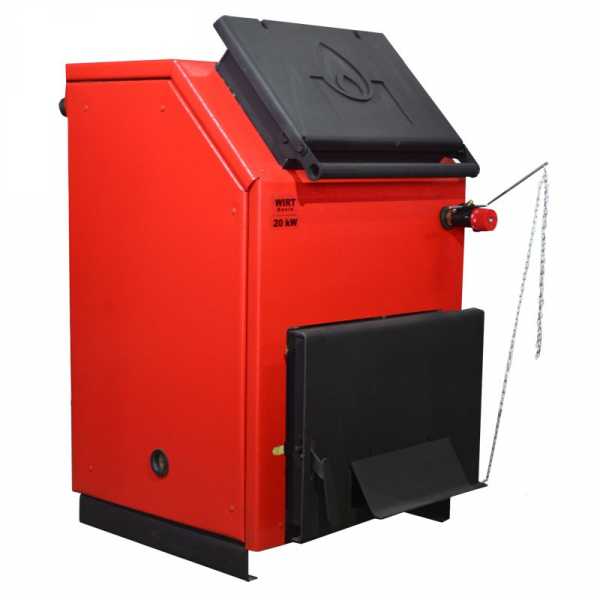

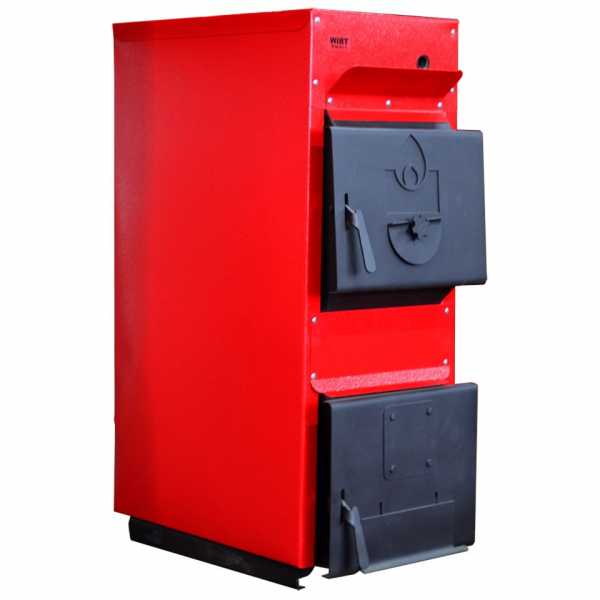

	Wirt Smart 15	Wirt Smart 40	Wirt Classic 20	Wirt Electro 20
Максимальная тепловая мощность, кВт	15	40	20	20
КПД, %	Нет данных	90	75	80.2
Топливо	Дрова, паллеты, уголь, дизель, природный газ	Дрова, паллеты, торфяные брикеты, уголь, дизель, природный газ	Дрова, уголь	Дрова, паллеты, торфяные брикеты, уголь, дизель, природный газ
Температура теплоносителя, oС	90	90	95	60-90
Оценка

Сравнение котлов разных брендов

Для полноты картины необходимо взглянуть на таблицу сравнения моделей с наивысшими оценками. Выбирать подходящий отопительный прибор следует, опираясь на требуемые в доме характеристики. Именно они должны быть положены в основу решения. Не лишним будет поинтересоваться местоположением завода, ведь доставка тяжелых объектов это недешевое удовольствие. Гораздо лучше найти завод, производящий котлы в соседнем регионе, тогда доставка будет не очень дорогой, и каждый хозяин сможет позволить себе покупку качественного отопительного котла.

Удобно выирать подходящую модель пользуясь сравнительной таблицей, где представлены отопительные котлы разных фирм, моделей и модификаций.

	Характеристики	Оценка	Стоимость, руб
	Zota Master 14 Мощность, кВт: 14 Температура теплоносителя: 95 Виды топлива: дрова, уголь, дизель, природный, сжиженный газ Доп. функции: термометр		20 240
	Zota MIX 20 Мощность, кВт: 20 Температура теплоносителя: 95 Виды топлива: дрова, уголь, дизель, природный, сжиженный газ Доп. функции:термометр, манометр		40 860
	Zota MIX 40 Мощность, кВт: 40 Температура теплоносителя: 95 Виды топлива: дрова, уголь, дизель, природный, сжиженный газ Доп. функции: термометр, манометр, варочная панель		59 760
	Zota MIX 50 Мощность, кВт: 50 Температура теплоносителя: 95 Виды топлива: дрова, уголь, дизель, природный, сжиженный газ Доп. функции: термометр, манометр, варочная панель		64 434
	Теплодар Куппер ОВК 10 Мощность, кВт: 10 Температура теплоносителя: 60-80 Виды топлива: дрова, паллеты, уголь, природный газ Доп. функции: подключение внешнего управления, варочная панель, тернометр		20 058
	Теплодар Куппер ОВК 18 Мощность, кВт: 18 Температура теплоносителя: 95 Виды топлива: дрова, паллеты, уголь, природный газ Доп. функции: подключение внешнего управления, варочная панель, тернометр		24 650
	Теплодар Куппер ПРО 22 Мощность, кВт: 22 Температура теплоносителя: 90 Виды топлива: дрова, древесные брикеты, паллеты, уголь, угольные брикеты, природный газ Доп. функции: тернометр		26 980
	Теплодар Куппер ПРО 42 Мощность, кВт: 42 Температура теплоносителя: 60-80 Виды топлива: дрова, древесные брикеты, паллеты, уголь, угольные брикеты, природный газ Доп. функции: тернометр		39 414
	КЧМ-5-К-03M1 21 Мощность, кВт: 21 Температура теплоносителя: 95 Виды топлива: дрова, торфяные брикеты, уголь, дизель, мазут, отрабо-танное масло, газ Доп. функции: тернометр Отапливаемая площадь, м2: 210		43 000
	КЧМ-5-К-03M1 60 Мощность, кВт: 60 Температура теплоносителя: 95 Виды топлива: дрова, торфяные брикеты, уголь, дизель, мазут, отрабо-танное масло, газ Доп. функции: тернометр Отапливаемая площадь, м2: 600		94 500
	КЧМ-5-К-03M1 70 Мощность, кВт: 70 Температура теплоносителя: 95 Виды топлива: дрова, торфяные брикеты, уголь, дизель, мазут, отрабо-танное масло, газ Доп. функции: тернометр Отапливаемая площадь, м2: 700		96 900
	КЧМ-5-К-03M1 80 Мощность, кВт: 80 Температура теплоносителя: 95 Виды топлива: дрова, торфяные брикеты, уголь, дизель, мазут, отрабо-танное масло, газ Доп. функции: тернометр Отапливаемая площадь, м2: 800		103 990
	Wirt Smart 15 Мощность, кВт: 15 Температура теплоносителя: 90 Виды топлива: дрова, паллеты, торфяные брикеты, уголь, дизель, природный газ Доп. функции: Нет данных Отапливаемая площадь, м2:		51 500
	Wirt Smart 40 Мощность, кВт: 40 Температура теплоносителя: 90 Виды топлива: дрова, паллеты, торфяные брикеты, уголь, дизель, природный газ Доп. функции: термометр Отапливаемая площадь, м2:		82 500
	Wirt Classic 20 Мощность, кВт: 20 Температура теплоносителя: 95 Виды топлива: дрова, уголь Доп. функции: термометр, варочная панель Отапливаемая площадь, м2:		26 500
	Wirt Electro 20 Мощность, кВт: 20 Температура теплоносителя: 60-90 Виды топлива: дрова, уголь Доп. функции: термометр, варочная панель Отапливаемая площадь, м2:		42 100

Данная таблица наглядно показывает зависимость многофункциональности котла от его цены. Дорогие модели способны работать на большем количестве топлива. Так же видно, что количество дополнительных функций у некоторых производителей весьма ограничено. Это говорит о специализации на самой важной функции отопительного котла – обогреве здания. Подбирать такой аппарат следует, опираясь в первую очередь на требуемую мощность. Остальные функции будут не столь важны, и они могут лишь помочь сделать выбор в пользу той или иной модели одинаковой мощности.

Установка и монтаж

В первую очередь следует отметить необходимость установки фундамента под массивными котлами. Для этого еще задолго до начала строительных работ решают, где будет размещаться котел и устанавливают в этом месте полноценный фундамент.

Мнение эксперта

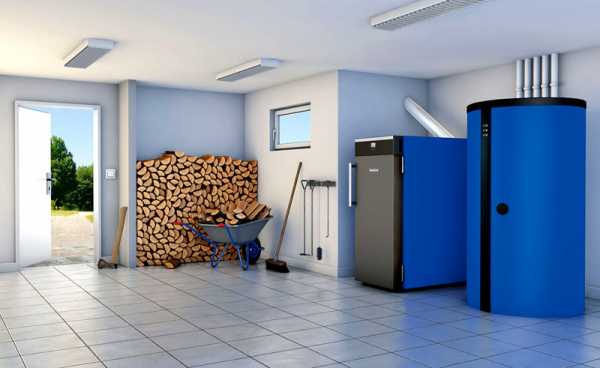

Существуют некоторые требования к установке отопительных систем:

• В котельной должна быть обеспечена хорошая приточная вентиляция.
• Площадь помещения не должна быть меньше 7 м².
• Вся отделка котельной должна быть выполнена из материалов, отвечающих требованиям пожарной безопасности.
• Расчет дымохода необходимо производить в соответствии с техническими характеристиками котла.

Про обустройство вентиляции в котельной частного дома можно прочитать в следующих статьях:

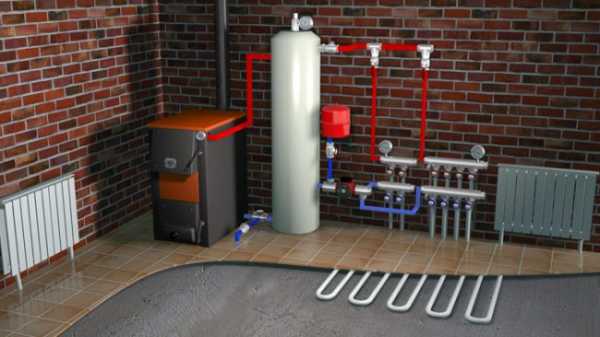

Непосредственно монтаж состоит из нескольких важных этапов:

1. Подготовка. Этот этап включает в себя обустройство котельной, отделку и подготовку бетонной площадки или фундамента.
2. Установка котла на место его постоянного пребывания.

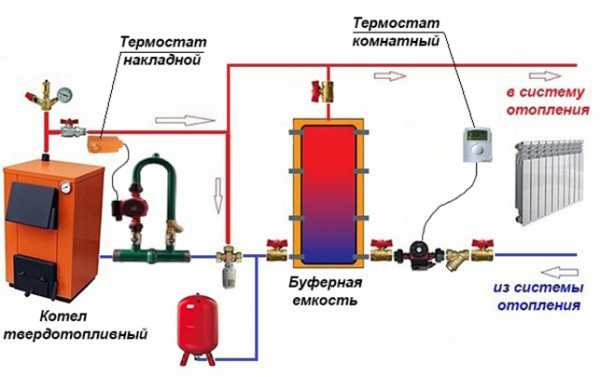

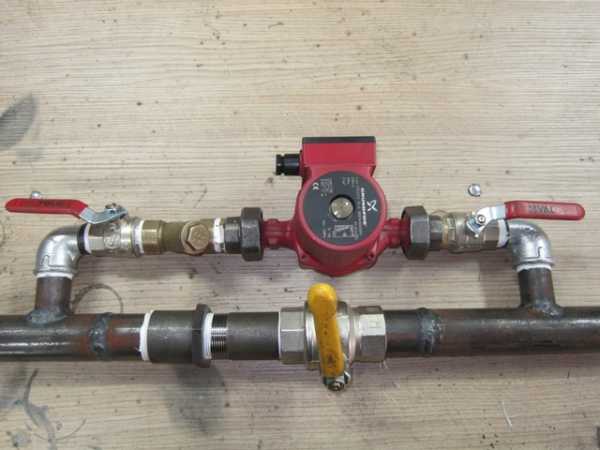

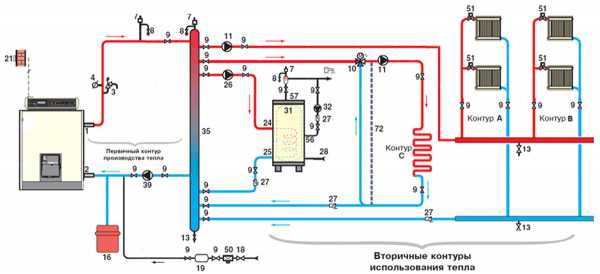

3. Подключение коммуникаций. На этом этапе важно правильно соединить котел и все питающие его системы, присоединить к аппарату систему радиаторов отопления. Иногда приходится подключать расширительный бак. А в случае с двухконтурным котлом придется обеспечивать дом горячим водоснабжением.
4. Далее производят установку дымохода.

О дымоходе следует рассказать отдельно, ведь это немаловажный элемент отопительной системы. От правильности его установки зависит КПД всей отопительной системы здания.

• Нельзя допускать резких поворотов дымохода, лучше всего сделать его абсолютно прямым.
• Все стыки частей трубы и место соединения с котлом должны быть загерметизированны термоустойчивыми веществами.
• Следует рассчитывать прочность дымохода с некоторым запасом.
• Обязательно следить за соответствием диаметров сечения на выходе котла и трубы о дымоходе.

Перед запуском отопительной системы следует проверить герметичность всех соединений, правильность подключений. После этого можно начинать запускать оборудование. Перед этим необходимо прочесть и понять инструкцию.

Во время эксплуатации необходимо соблюдать некоторые нормы техники пожарной безопасности:

• Около топки не допускается наличие воспламеняемого мусора, лучше всего возле дверцы оборудовать площадку из негорючего материала.
• Перед началом эксплуатации следует проверять герметичность всех дверец для прочистки.
• Нельзя надолго оставлять работающий котел без присмотра.

Если соблюдать все советы, то котел будет служить долгое время и не потребует скорого ремонта.

• Теплодар Куппер ПРО 22 20%, 8 голосов

  8 голосов 20%

  8 голосов — 20% из всех голосов

• Центр котлов Wirt Classic 20 15%, 6 голосов

  6 голосов 15%

  6 голосов — 15% из всех голосов

• Zota Mix 40 10%, 4 голоса

  4 голоса 10%

  4 голоса — 10% из всех голосов

• Теплодар Куппер ОВК 18 10%, 4 голоса

  4 голоса 10%

  4 голоса — 10% из всех голосов

• Zota Master 14 10%, 4 голоса

  4 голоса 10%

  4 голоса — 10% из всех голосов

• Центр котлов Wirt Smart 15 7%, 3 голоса

  3 голоса 7%

  3 голоса — 7% из всех голосов

• Центр котлов Wirt Electro 20 5%, 2 голоса

  2 голоса 5%

  2 голоса — 5% из всех голосов

• Центр котлов Wirt Smart 40 5%, 2 голоса

  2 голоса 5%

  2 голоса — 5% из всех голосов

• Кировский завод КЧМ-5-К-03M1 60 5%, 2 голоса

  2 голоса 5%

  2 голоса — 5% из всех голосов

• Теплодар Куппер ПРО 42 5%, 2 голоса

  2 голоса 5%

  2 голоса — 5% из всех голосов

• Zota Mix 20 5%, 2 голоса

  2 голоса 5%

  2 голоса — 5% из всех голосов

• Кировский завод КЧМ-5-К-03M1 21 2%, 1 голос

  1 голос 2%

  1 голос — 2% из всех голосов

• Теплодар Куппер ОВК 10 2%, 1 голос

  1 голос 2%

  1 голос — 2% из всех голосов

• Zota Mix 50 0%, 0 голосов

  0 голосов

  0 голосов — 0% из всех голосов

• Кировский завод КЧМ-5-К-03M1 70 0%, 0 голосов

  0 голосов

  0 голосов — 0% из всех голосов

• Кировский завод КЧМ-5-К-03M1 80 0%, 0 голосов

  0 голосов

  0 голосов — 0% из всех голосов

Всего голосов: 41

10.10.2017

×

ventilationpro.ru

Выбираем котел твердотопливный с водяным контуром

Твердотопливные котлы с водяным контуром для дома пользуются заслуженной популярностью у российского потребителя. Это и не удивительно, ведь такие котельные установки и постройку обогреют и горячей водой обеспечат. В этой публикации будет рассмотрен принцип работы, конструкция и особенности монтажа данных установок.

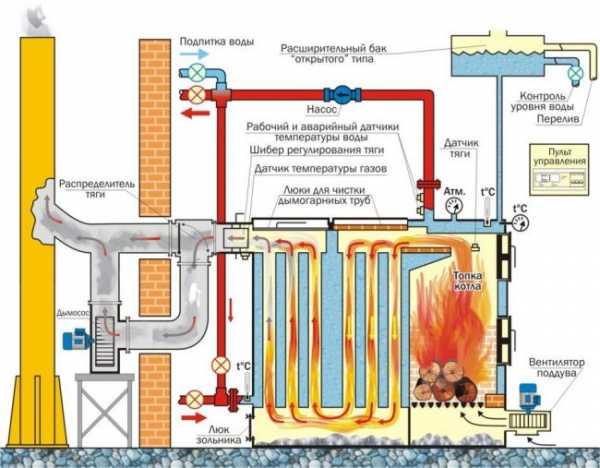

Твердотопливные (ТТ) котлоагрегаты с водяным контуром представляют собой несколько видоизмененные классические отопительные устройства, к которым добавлен теплообменник (накопитель) для создания ГВС. Сегодня, на российском рынке отопительного оборудования широко представлены одно – и двухконтурные твердотопливные котлы.

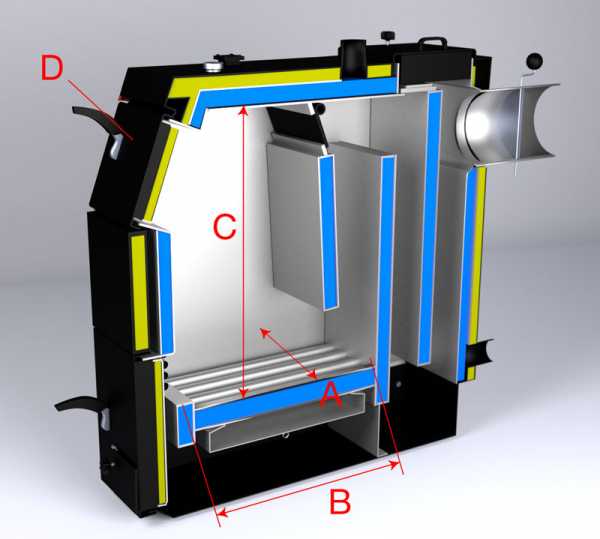

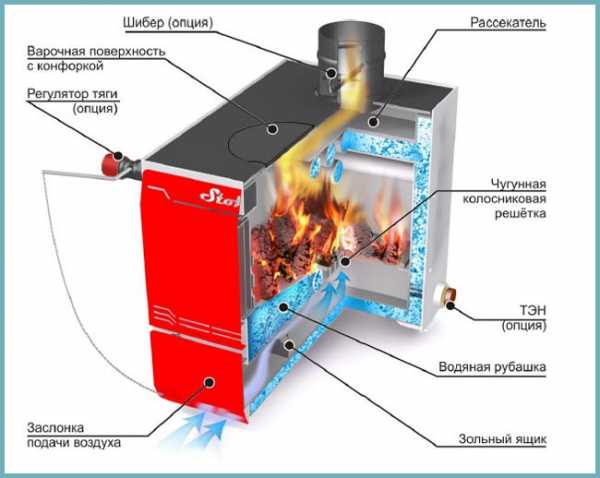

Одноконтурные модели включают в себя следующие конструктивные элементы:

• Корпус. В качестве материала может использоваться чугун или листовая сталь, толщиной 4-6 мм.
• Топка (топочная камера). Так же как и корпус может быть выполнена из жаропрочной стали или чугуна. Непосредственно в топке и происходит процесс тления топлива.
• Колосниковая решетка, находящаяся в топливной камере. Данный элемент изготавливаются из чугуна и служит для обогащения топлива кислородом.
• Зольник. При прогорании, твердые отходы проникают через щели колосниковой решетки, и попадает в камеру зольника, откуда и удаляется пользователем.
• Дымоотводящий канал, который служит для вывода за пределы устройства продуктов сгорания.
• «Водяная рубашка». В современных одноконтурных ТТ котлоагрегатах данный элемент встроен в корпус устройства. Теплоноситель нагревается от стенок котла и посредством циркуляционного насоса (в системах с принудительной циркуляцией) или под воздействием гравитационных сил (в самотечных системах отопления), поступает в систему отопления (к радиаторам, батареям, полотенцесушителям, теплым полам и пр.) дома.

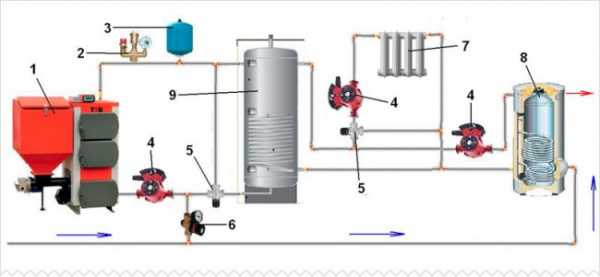

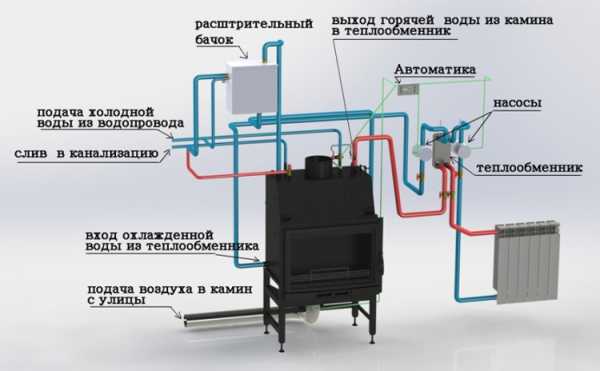

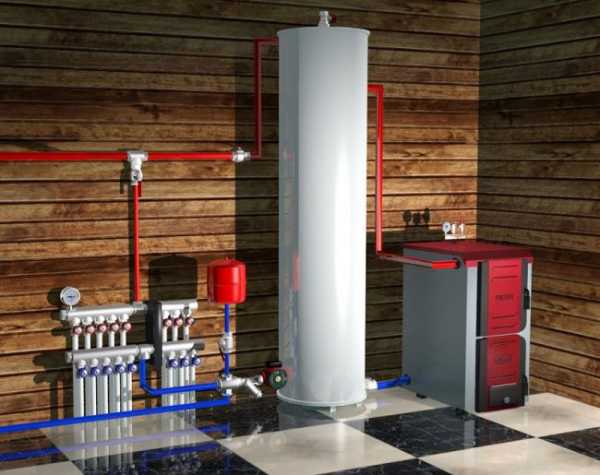

Двухконтурный котел отопительный твердотопливный с водяным контуром оснащен дополнительным теплообменником, который может быть проточного или накопительного типа.

Данные устройства проточного типа представляют собой змеевик, встроенный в водяную рубашку котельной установки. Нагрев проточной воды осуществляется от теплоносителя, который отдает часть энергии через стенки теплообменника. Данная конструкция имеет один существенный недостаток – низкую производительность, которая варьируется в пределах 5-9 л/мин при t 40-50 C°. Именно поэтому при такой конструкции, наиболее популярными являются чугунные отопительные твердотопливные котлы с водяным контуром, так как чугун дольше отдает тепловую энергию теплоносителю, а, следовательно, и воде в теплообменнике ГВС.

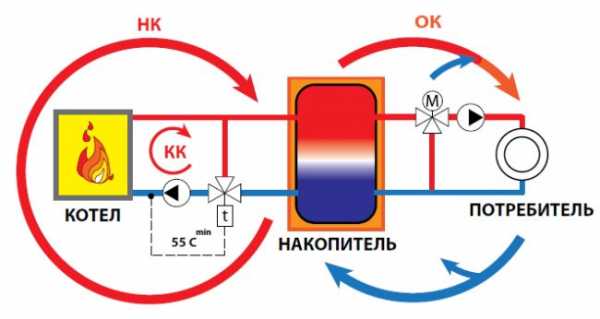

Накопительный теплообменник представляет собой емкость, которая может размещаться непосредственно в водяной рубашке котла или в дымоходном канале. В первом случае создание ГВС происходит посредством передачи тепловой энергии между теплоносителем системы отопления и водой водяного контура. Во втором варианте размещения, нагрев воды системы ГВС происходит раскаленными отработанными газами. Основное преимущество двухконтурных ТТ котлов с накопительным теплообменником – это достаточно большой запас нагретой воды для ГВС дома, который может ограничиваться только объемом бойлера. Температура воды в водяном контуре может достигать 90-95 С°.

Важно! Следует понимать, что в твердотопливной отопительной аппаратуре нагрев воды водяного контура происходит исключительно во время горения топлива, а это 3-4 часа между закладками. Именно поэтому для создания непрерывного ГВС дома следует выбирать модели твердотопливных котлов длительного горения с водяным контуром или их пиролизных аналогов.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Плюсы и минусы различных конструкций

Если речь идет о сравнении твердотопливных отопительных систем с водяным контуром и без него, то первые имеют достаточно внушительный перечень преимуществ, а именно:

• Доступность топлива. Большинство моделей котельного оборудования с водяным контуром могут работать как на угле, так и на дровах, а также практически на всех типах твердого топлива.
• Простота конструкции. Несмотря на кажущуюся сложность, самодельный отопительный котел с водяным контуром – достаточно распространенное явление, в загородных домах и дачах многих россиян.
• Надежность и долговечность. Это доказано многомиллионной аудиторией пользователей.
• Энергонезависимость. Подавляющему большинству моделей ТТ отопительных установок не требуется электроэнергия в период эксплуатации.

Не стоит забывать и о недостатках, которые есть у двухконтурных твердотопливников.

• Низкий КПД, который не превышает (даже у газогенераторных моделей) 90%.
• Необходимость обслуживания, которое заключается в регулярной загрузке топливной камеры и очистки зольника от твердых остатков. Чтобы решить данную проблему можно приобрести твердотопливник с автоматической подачей, но и такие модели не лишены недостатков. Основными из минусов являются высокая стоимость оборудования и достаточно серьезные требования к качеству топлива.

Совет! Перед приобретением твердотопливника обязательно сделайте расчет необходимой мощности, учитывая расход тепловой энергии на обогрев помещений и создания ГВС дома. Для этого рекомендуем обратиться за консультацией к профессионалам.

Правила выбора

Итак, как выбрать твердотопливный котел с водяным контуром? Существует несколько простых правил, позволяющих не наделать ошибок при выборе данного устройства.

1. Обратитесь к профессионалам. Консультация включает в себя расчеты, поэтому услуга, как правило, платная.
2. Для обогрева помещения и создания ГВС требуется аппаратура, мощностью на 25% выше, чем просто для отопления. Можно воспользоваться упрощенной системой расчета: на 10 м² отапливаемой площади необходимо 1 кВт мощности котельной установки + 25% на теплопотери через окна и двери и на плохое утепление постройки + 25% на нагрев воды.
3. Обращайте внимание на производительность нагрева контура ГВС. Большинство моделей твердотопливников с проточным теплообменником имеют производительность контура ГВС не более 2 – 2,5 л/мин. Если для ваших нужд этого недостаточно обратите внимание на модели со встроенным накопительным баком (бойлером).

И последний совет: чтобы приобрести долговечный отопительный ТТ котел, который позволяет максимально использовать тепловую энергию для ГВС дома, выбирайте котельные установки с медным теплообменником и чугунной топкой.

ventilationpro.ru

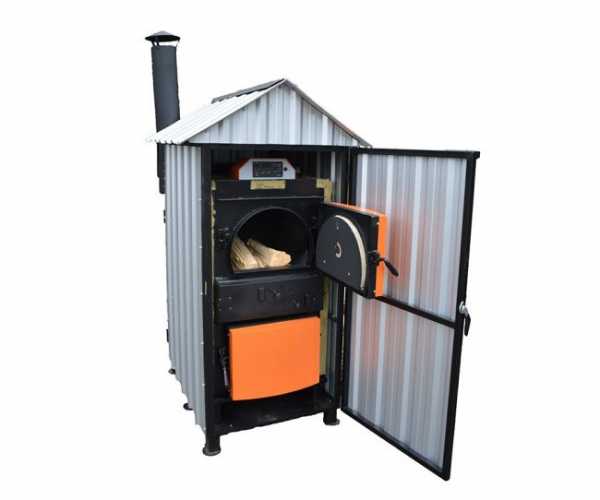

Твердотопливные котлы длительного горения с водяным контуром для дома

Не многим собственникам частных домов повезло с прокладкой газовых магистралей. Отопление, тем не менее требуется в любом регионе России, учитывая климатические условия. Поэтому прототипы русских печей – твердотопливные котлы нового поколения, остаются на пике популярности у владельцев загородной недвижимости. Виды их различны, каждый имеет достоинства и недостатки. Мы поможем сориентироваться в многообразии моделей.

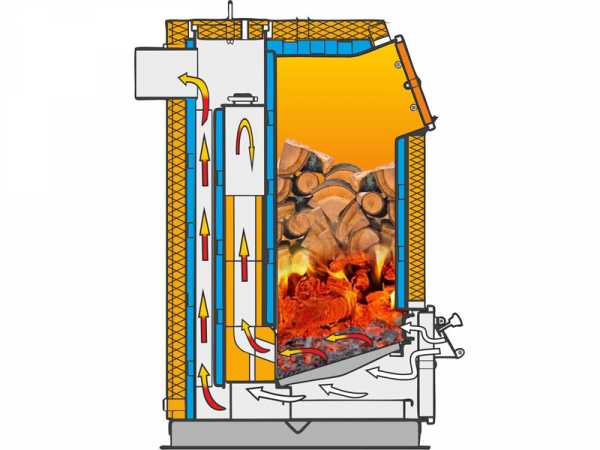

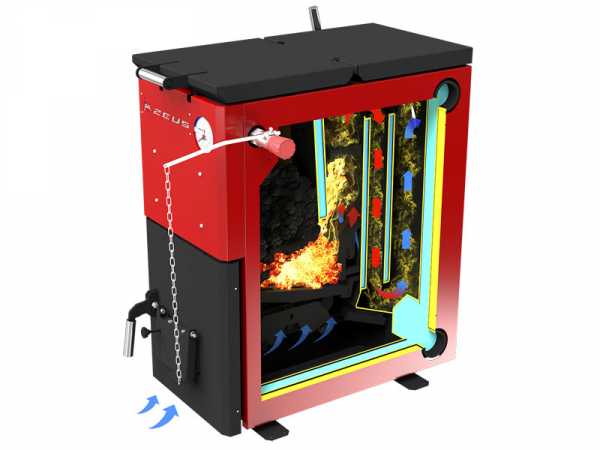

Принцип действия твердотопливного котла длительного горения

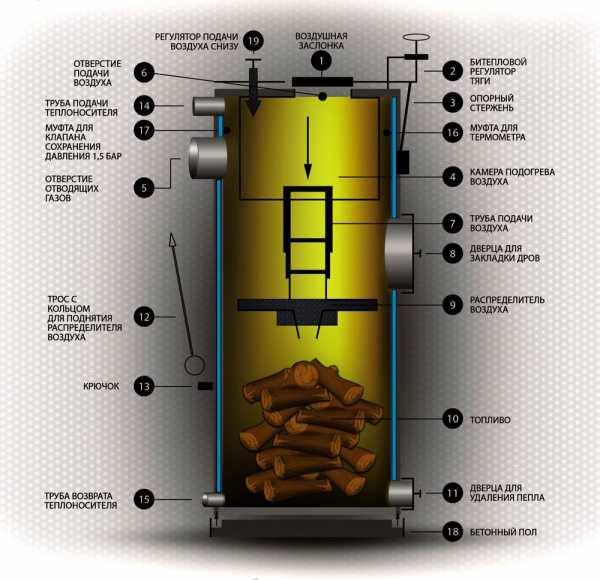

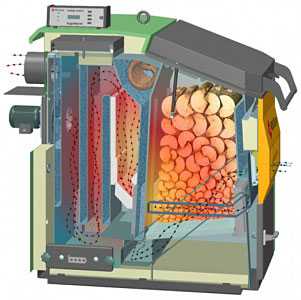

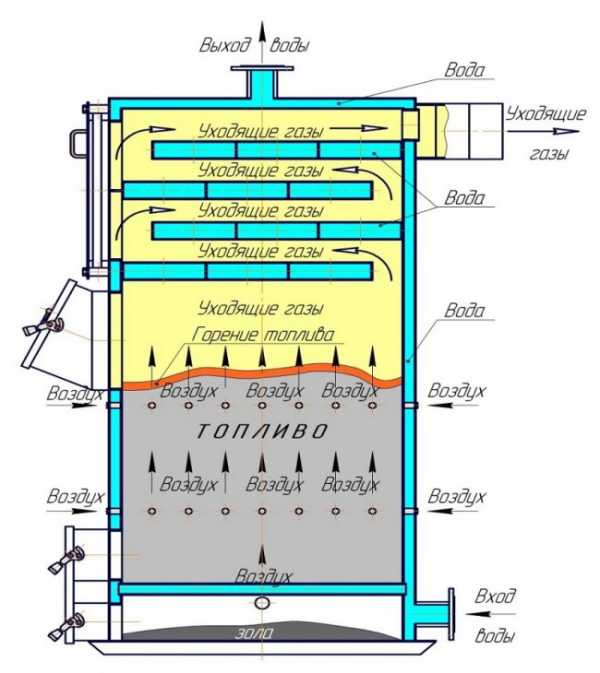

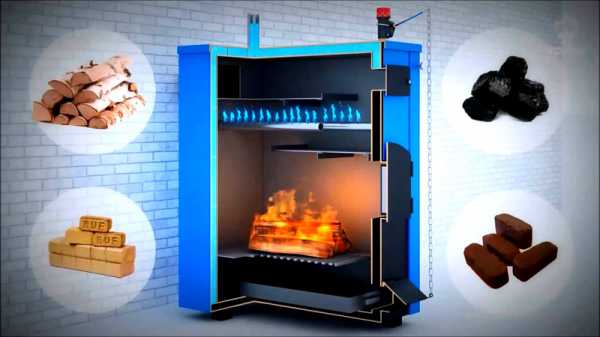

Как правило, любой агрегат представляет собой установку с несколькими камерами сгорания. Водяная рубашка для нагрева второго контура с носителем, циркулирующим по трубной разводке или требуемым для собственных нужд – также относится к комплектации. Модификации могут быть различными, установки компактными или габаритными.

Принцип действия прост: сгорая в одной камере, топливо выделяет горючие газы, которые в простых печах вылетают в общий дымоход. В таких же котлах, происходит разложение газовой массы, смешение ее с воздухом и последующее горение в другой камере.

Выгода очевидна – калории тепла используются полностью, следовательно, в экономическом плане, твердотопливный котел длительного горения предпочтительнее иных.

Расчет тепловой мощности котла с водяным контуром

До приобретения любого варианта важно рассчитать тепловые потери дома, иначе агрегат окажется маломощным, неспособным обеспечить должной температуры дому. Или, наоборот, эксплуатация станет слишком дорогой и бесполезной ввиду большого количества потребляемого топлива.

Расчеты ведут несколькими способами:

• Популярным методом – на 10 кв метров требуется 1 кВт мощности. Однако, такой расчет не дает точности результата, так как не учитывает строительного сырья дома, утепления, размеров и качества окон и дверей. Применяя эту формулу для расчета мощности агрегата, можно ошибиться в разы.
• Калькулятором онлайн. Еще более неточный результат, хотя легкий в процессе: остается ввести данные в соответствующие колонки и нажать кнопку результата. Если владельцам такой способ по душе следует выбирать калькулятор со скрупулезными данными – толщиной стеной, перекрытий, материалов, параметров технологических проемов и прочих существенных факторов.
• С помощью формул. По ним найти теплопотери для конкретного дома непросто и долго. Однако, результат окажется приближенным к реальности больше всех описанных. Если нет информации обо всех нюансах материалов, следует обратиться к профессионалам по теплоснабжению.

Важно учесть, что твердотопливные котлы с водяным контуром приобретаются большей мощности, так как пользование ресурсом требует затрат и теплоотдача агрегата снижается. К полученной цифре теплопотерь прибавляют 20%. Этого хватит на требуемую мощность вкупе с водяным контуром.

Виды твердотопливных котлов длительного горения

Когда требуемые расчеты сделаны, агрегат для отопления частного дома выбирать легче. Теперь обращают внимание на иные параметры, раз мощность уже известна. Следующий аспект, который мы рассмотрим – виды котлов.

Классификация по виду топлива:

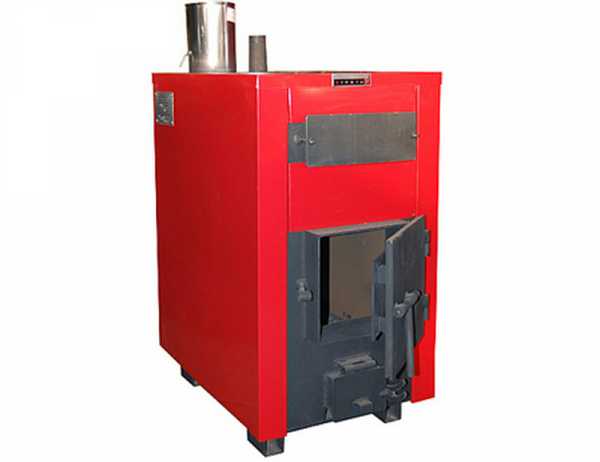

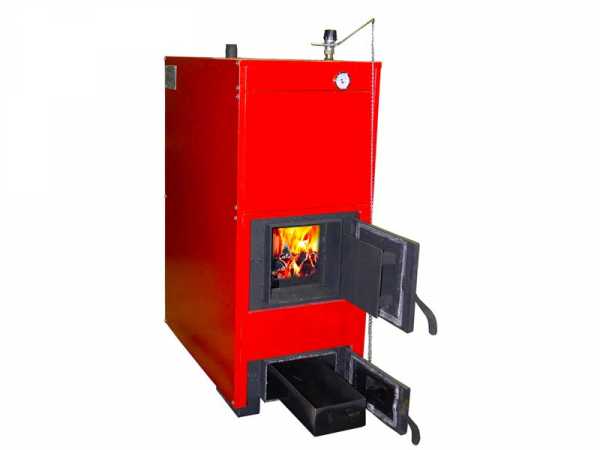

Угольные котлы

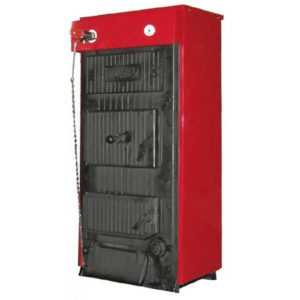

Эти котлы, как правило, чугунные, так как температура сгорания горного сырья в разы больше дров – металлические стенки просто сгорят. Для лучшей теплоотдачи и длительного сохранения температуры, агрегат облицовывают кирпичом, превращая, таким образом, котел в печь или камин.

У твердотопливного котла, работающего на угле, есть недостатки: большой вес – в частном доме необходимо устраивать отдельную площадку с обязательным бетонированием от самого фундамента и окружением из негорючих материалов.

Постоянная сажа – от нее не избавиться, даже если владельцы отличаются патологической чистоплотностью. Проще установить котел в отдельное помещение. Требуется место для хранения угля, а учитывая, что для холодной зимы его требуется не меньше 9 тонн, то ангар должен быть обширным. И запасаться топливом придется заранее, если зимой подъезд к бункеру проблематичен.

Достоинства: уголь – распространенное топливо во многих регионах страны, приемлемое по цене и достать его не проблема. Котел «всеяден» – в него загружают не только уголь, но и дрова, разнообразный мусор, брикеты, отходы. Угольный котел – это всегда комфортная температура в доме.

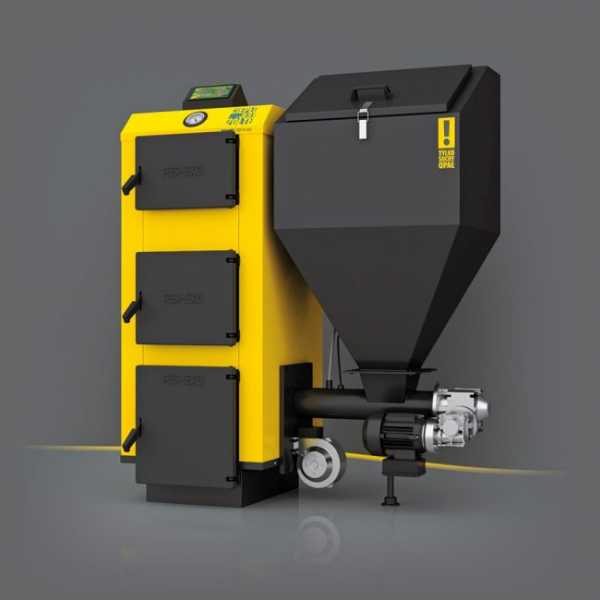

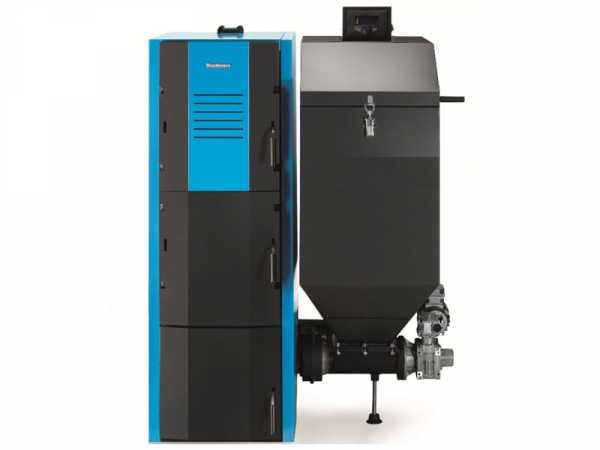

Пеллетные котлы

Понятие уже знакомо многим пользователям твердотопливных агрегатов. Используются гранулы – пеллеты. Они производятся из торфа, древесных и сельскохозяйственных отходов. Соответствующая и цена. Топливо классифицируется по категориям как премиум — белые и стандарт – темные. Также есть вид, используемый только для промышленного производства.

Достоинства пеллет: гипоаллергенность – топливо изготавливается из экологически чистого продукта. Малая зольность – котел чистят не чаще 1 раза в месяц. Высокий КПД – до 86%, благодаря полному сгоранию. Удобство пользования – загрузка топлива происходит не чаще 1 раза в 3–4 дня или даже в неделю. Пеллеты безопасны, так как не содержат легковоспламеняющейся пыли или взрывчатых веществ.

Единственный недостаток – место для хранения должно отличаться сухостью, иначе отсыревшие пеллеты не дадут никакого эффекта – их нужно будет просушивать. Кроме того, сырье загниет.

Достоинства котлов, работающих на пеллетах: они компактны, устанавливаются в любое удобное место, не противоречащее правилам. Котлы выполняются из металла, легкие, мобильные. Оттого что чистка происходит редко, котлы располагают даже в жилых помещения без опаски за чистоту. Толстые стенки не дадут владельцам обжечься, несмотря на высокую температуру внутри камеры.

Вывод – твердотопливный котел выбирают согласно имеющемуся топливу и финансовой возможности его пополнять в будущем. В расходы относят требование к отдельному помещению – для некоторых агрегатов и домов с большой площадью, это необходимо.

Классификация котлов по материалу изготовления

Мудрости нет – для изготовления агрегатов используют сталь и чугун.

• Первый вариант годен только для древесного топлива, так как удельная теплота сгорания намного меньше угля или торфа.
• Второй подходит для всего, однако, имеет недостатки: хрупок при механических воздействиях, чувствителен к перепадам температур – монтировать питающий бак с холодным носителем следует правильно. У стального котла есть преимущество перед чугунным – он не так тяжел. Его перемещают при надобности. Но срок эксплуатации по сравнению со сплавным (40 лет) – короток.

Отсюда вывод: чугунные котлы хороши своей долговечностью, но монтаж требуется отдать в руки профессионалов. Иначе срок эксплуатации уменьшится в разы, если знаний об установке нет. Стальные же хороши для дач с сезонным посещением, но такие агрегаты требуют особого ухода, так как способны покрываться коррозией ввиду долгого простоя.

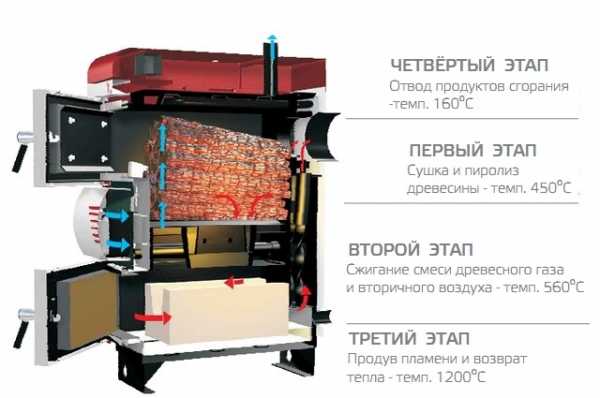

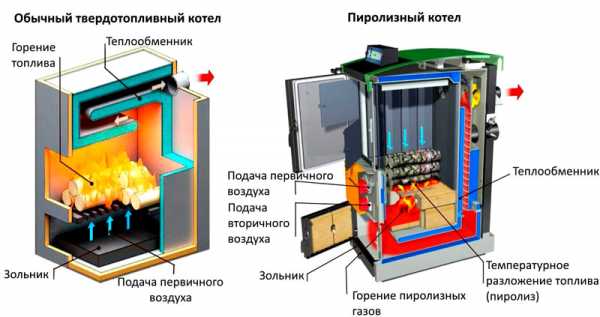

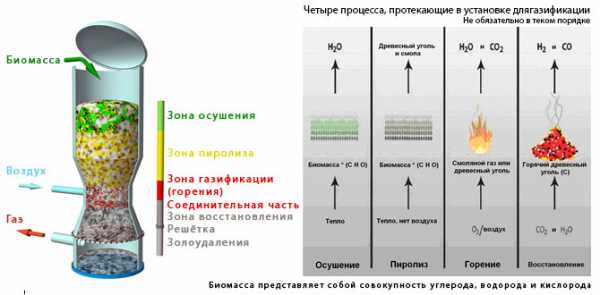

Пиролизные котлы принцип работы

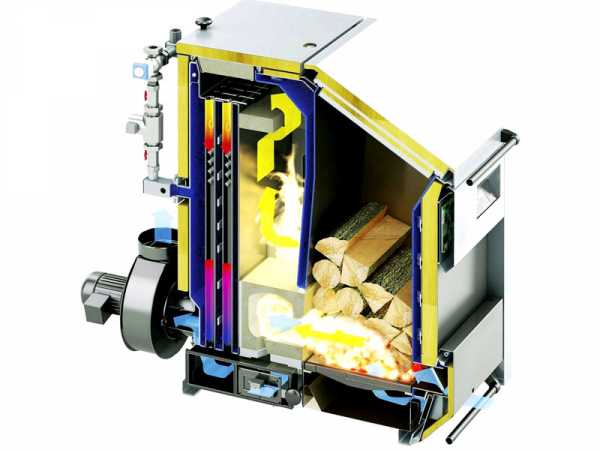

Древесные котлы длительного горения, устроенные таким образом, чтобы использовать для дополнительного процесса отходящие газы. Собственно, пиролиз – процесс, использующийся в котлах с любым видом топлива, не только для дров. Например, сгорание угля в пиролизном котле возрастает по КПД до 80%. Также используется и горючая жидкость.

Многие варианты твердотопливных котлов по типу пиролиза содержат в себе дополнительные функции, рассчитанные на принятие иного вида топлива – то есть, комбинированные агрегаты. Это выгодно, если в разгар сезона, обычное топливо подошло к концу.

Преимущества пиролизных котлов

Высокий КПД любого топлива – дрова сгорают практически без остатка, и чистка котла наступит нескоро. Загрузка топлива – 1 раз в сутки, габаритные требуют этого 1 раз за несколько дней. Установки компактны, но для второго контура потребуется разводка и тогда котел помещают в отдельное помещение. Срок эксплуатации – 15–20 лет.

Толстые стенки агрегата позволяют считать его безопасным, даже при высокой температуре сгорания топлива. Автоматическая или ручная регулировка оптимальной температуры.

Недостатки пиролизных котлов

Цена и зависимость от электричества. В сравнении с другими печами и котлами, стоимость пиролизного агрегата высока – в 1,5–2 раза. Но достоинства окупают этот минус быстро – владельцы заметят это по экономии топлива. Что касается расходов на электричество – котел работает в тандеме с дутьевым вентилятором, то расходы неизбежны, но не критичны.

Конечно, есть зависимость в случае внепланового отключения подачи электроэнергии, но агрегат снабжен автоматикой, отчего задымления не произойдет.

Если неправильно подобрать мощность пиролизного котла для конкретного дома и топить его вполовину параметра, то дымоходные трубы забьются дегтем – продуктом от неполного сгорания топлива. Поэтому пиролизные котлы годны для домов с постоянным проживанием и площадью не менее 100 кв метров.

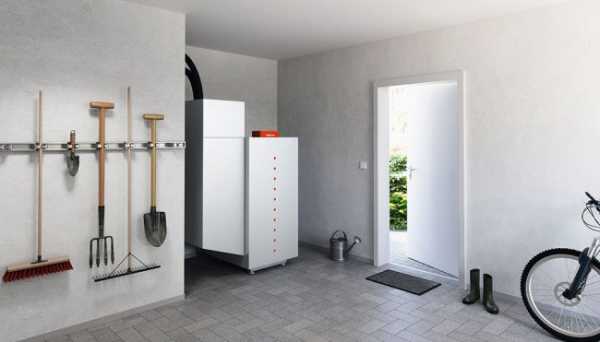

Правильная установка твердотопливных котлов длительного горения

Существуют стандарты установки твердотопливных котлов. Некоторые положения требуют строго соблюдения.

• Место для установки агрегата должно отличаться свободным ходом, площадью не менее 7 кв метров. Если отдельного помещения не предусмотрено, то для котла отводят отдельную площадку с достаточным удалением от стен дома, которые должны быть внешними, несмежными с внутренними.
• Пол устилают негорючими материалами – металлом, асбестовыми плитами, кирпичом. Идеальным постаментом послужит продолжение фундамента. Но такое, возможно, только в начале строительства дома.
• Кроме естественной вентиляции, обязательно должна присутствовать приточная. Дымоходы конструируются специалистами со строгим соблюдением сечений каналов. Проблемой вентиляции занимаются до покупки твердотопливного агрегата. Пиролизные требуют особого контроля, учитывая наличие дутьевого вентилятора.
• Место установки котла не должно содержать или использоваться для хранения топлива, ГСМ и других материалов, способных воспламениться.

Как выбрать твердотопливный котел для отопления дома

На что еще обратить внимание при выборе агрегата в пользование? Есть и другие особенности, напрямую к принципу действия или устройству котла, не относящиеся.

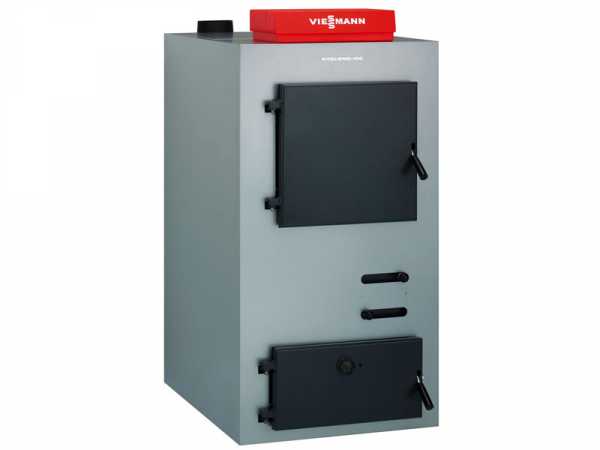

• Производитель. Не стоит гнаться за европейскими стандартами. Такие агрегаты дороги, но абсолютно аналогичны российской сборке. Зачем же переплачивать больше? Наша буржуйка хороша во всех отношениях.
• Мощность циркуляционного насоса. Для двухэтажных домов устройство необходимо, так как естественная циркуляция не поднимет носитель выше отметки водяного столба.
• Наличие бойлерной системы. Даже если семья стандартна – мать, отец, ребенок – это требует больших расходов воды на бытовые нужды. Производительность котлов редко превышает 5 литров в минуту, следовательно, накопительная система необходима.
• Автоматическая защита и дозаторы. Они позволяют сделать расход топлива оптимальным и отключить агрегат в случае нештатной ситуации. Не стоит экономить и на собственной безопасности.

Итак, выбор за владельцем. Применяя к конкретной модели описанные нюансы, несложно выбрать твердотопливный котел с водяным контуром для конкретного дома. Сделать приобретение рациональным – задача расчетливых собственников.

Твердотопливные котлы длительного горения с водяным контуром видео

Похожие материалы

stroitelnyj-portal.ru

Котел отопительный твердотопливный с водяным контуром

Если сравнивать электроэнергию и дизельное топливо с природным газом, то дрова приобрести несколько проще, так как они относятся к категории общедоступных ресурсов. В некоторых районах, которые максимально отдалены от больших городов, котел отопительный твердотопливный с водяным контуром является чуть ли не единственным способом эффективного обогрева жилого дома. Стоимость дров в несколько раз меньше тепловой или электрической энергии, правда доставка их до отдаленных участков иногда может стать серьезной проблемой.

Подобные проблемы достаточно распространены для многих регионов нашей страны. Котел с водяным контуром рекомендуется использовать для снижения общих затрат по коммунальным платежам. Одной из разновидностей котлов является наличие в системе водяного контура. Он позволяет максимально эффективно распространять тепло по всем помещениям при помощи водяного отопления.

Основные виды

Ни для кого не секрет, что ко многим населенным пунктам только планируется подвод газовых магистралей. Альтернативой такому оборудованию является установка котла длительного горения на дровах с водяным контуром. Топливом ему могут служить пеллеты, дрова или уголь. Используемая горячая вода пригодится как для бытовых нужд, так и для создания благоприятного микроклимата в помещениях. Загружать топливо необходимо всего раз в сутки, что делает его использование крайне удобным. Так же можно приобрести модели устройств, где топливо нужно закладывать лишь раз в неделю, но их стоимость гораздо выше обычных моделей. Его коэффициент полезного действия составляет порядка 90%.

Двухконтурные и одноконтурные устройства

У подобных конструкций может быть одна камера хранения, при этом он будет работать по принципу котла с топкой нижнего дутья. Можно найти конструкцию и с верхним дутьем, так называемые пиролизные котлы. Корпус у них может быть изготовлен из стали или чугуна. При наличии одноконтурного котла, работа которого направлена на прогрев теплоносителя батарей, его конструкция будет состоять из:

• рубашки, которая исполняет роль теплообменника. Встраивается непосредственно в топку;
• топки, представляет собой камеру горения;
• дымохода, выводит газы, которые являются результатом горения топлива;
• зольника, который собирает отходы горения.

Принцип его работы заключается в том, что в камеру помещается топливо, которое в период сгорания вырабатывает тепло. Теплообменник котлов длительного горения с водяным контуром аккумулирует полученное тепло и направляет его к теплоносителю. Горячая вода циркулирует по батареям, тем самым обогревая воздух в комнатах. Остывший теплоноситель направляется обратно на подогрев к котлу. Двухконтурный контур отличается от обычного тем, что в нем находится еще один теплообменник, работа которого направлена на снабжение дома горячей водой. Основной теплообменник подключается к водопроводным трубам, позволяя использовать подогретую воду в бытовых целях.

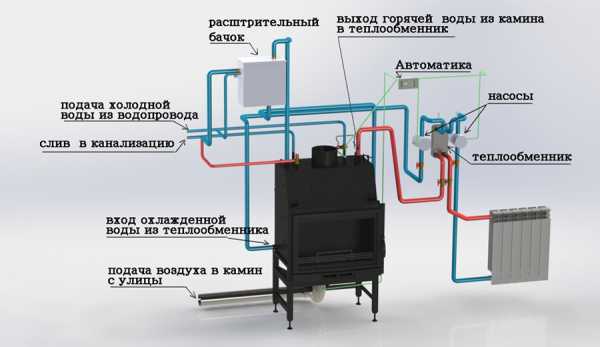

Способы подключения ГВС контура:

1. Режим накопления. Подобная система с водяным контуром для отопления предусматривает наличие бойлера или бака для нагрева воды. Он встраивается в дымоход или теплообменник. В этом случае обогрев комнат будет производиться при помощи теплоносителя или разогретого воздуха. В случае расхода теплой воды в емкость бойлера подается охлажденная вода, которая потом прогревается до 90°C. При этом система контура ГВС способна обеспечить объемом воды в два раза больше, чем размер бойлера. Тем самым расход топлива будет достаточно высоким.
2. Проточный. В этом случае контур будет подключаться непосредственно к рубашке. Он будет прогреваться за счет энергии, вырабатываемой теплоносителем внутри системы. Вода циркулирует по змеевику и прогревается до 45-50°C. Устройство вырабатывает порядка 8 литров горячей воды ежеминутно. Подобное устройство можно сделать своими руками.

Что можно установить дополнительно

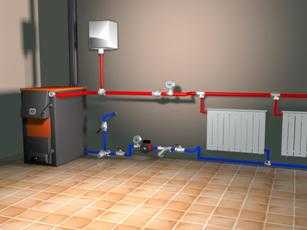

Благодаря физическим свойствам нагреваемая вода самостоятельно течет по трубам. При нагреве поток воды движется вверх, а после охлаждения направляется вниз водяного котла отопления на дровах. Такие котлы на твердом топливе способны прогреть только определенный объем воды и это следует учесть при выборе устройства. Для повышения показателя КПД рекомендуется установить дополнительный насос циркуляционный. Его установка увеличивает уровень эффективности в несколько раз, однако функционирование становится более энергозависимым. Если на районе замечены перебои с электроэнергией, то следует установить так же и байпас. Он отвечает за перевод воды с принудительного состояния в естественное.

Приобретая дровяной котел стоит отдать предпочтение таким моделям, которые способны обеспечить бытовой теплой водой семью, не проходя отопительную систему. Только так можно обеспечить горячей водой семью летом.

Для того, что бы устройство ни работало на прогрев одного лишь радиатора, а и выдавала горячую воду для бытовых нужд семьи, следует установить электрический тэн. Подобные устройства относятся к категории гибридных, многофункциональных устройств, используемых для отопления частного дома. Более энергозависимым делает систему наличие дополнительного оборудования, такого как насосы и вентиляторы. Однако стоит учесть и то, что подключение котла на дровах с водяным контуром к сети позволяет сделать ее полностью автоматизированной.

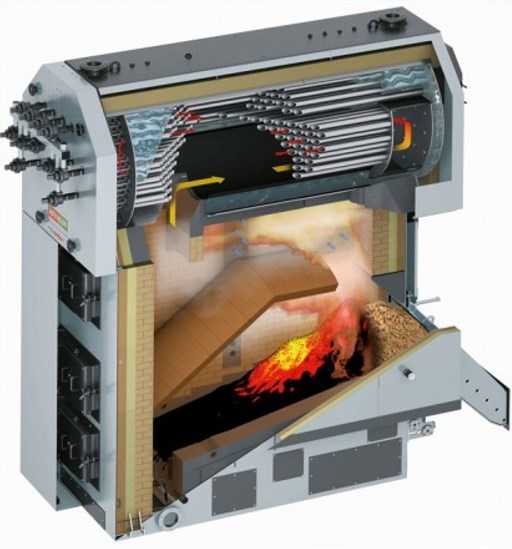

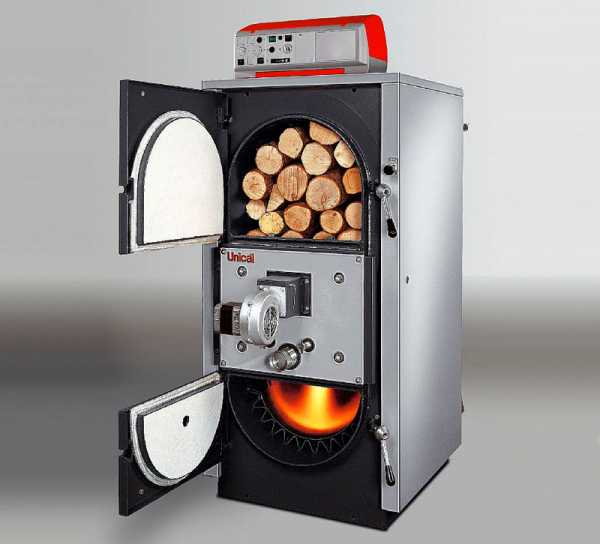

Пиролизные устройства

Их главной особенностью можно назвать то, что вместо одной сплошной камеры сгорания в нем таких ячеек две. В первом происходит сгорания топлива, а во втором его остаточные продукты. Когда на улице холодно, дрова закладываются в первую камеру, а так как они часто не досушенные, то образуется пар. Для того, что бы снизить негативное воздействие пара на процесс сгорания, рекомендуется использовать вторую камеру топки. Этот способ называется двойным дутьем. Котлы для отопления разделены колосником, через который и происходит продув системы. Для функционирования подобного оборудования необходима принудительная тяга, которая создается при помощи дымового насоса.

Последовательность действий:

• дрова или любой другой вид твердого топлива укладывается на колесник;
• производится розжиг, после чего дверца топки плотно закрывается и сразу включается дымовой насос;
• по мере горения температура в ячейке начинает повышаться, что приводит к образованию угля, азота, водорода и гарного газа;
• они проходят во вторую ячейку, в которую подается кислород, после чего начинают гореть;
• после этого они вновь проходят в первую ячейку.

Благодаря этому устройство нагревается до высокой температуры, а остаточные продукты разлагаются и образуют пиролизный газ. Поэтому твердое топливо расходуется более чем рационально, а переработанное сырье используется системой повторно.

Основные недостатки и преимущества использования подобных конструкций

К недостаткам можно отнести:

1. Дрова в горящую топку укладываются самостоятельно.
2. Устройства этого типа достаточно простые в использовании, однако это является не только их преимуществом, но и существенным недостатком. Одним из них можно назвать удобство его эксплуатации.
3. Для отопления дома необходимо использовать исключительно сухое сырье. А для этого ему необходимо выделить теплое помещение.
4. За оборудованием надо ухаживать. Проводить регулярные чистки зольника, горелки и дымохода.
5. Требуется монтаж дополнительного оборудования, такого как каналы.
6. Змеевики отличаются друг от друга по размерам. Если качество используемого материала низкое, то вскоре начнут образовываться наросты, которые приведут к дальнейшей поломке устройства.
7. Масса и размеры устройства довольно существенные, поэтому прикрепить его к стене не получится. Для установки рекомендуется использовать отдельную и хорошо вентилируемую комнату.

Преимущества:

1. Котел на твердом топливе относится к категории экономичных и производительных устройств. Его коэффициент полезного действия большой, поэтому он способен прогреть весь теплоноситель на протяжении часа. При этом имеющиеся теплопотери минимальны. Он отлично подойдет для прогрева всего дома, поэтому его устанавливают в качестве основной отопительной системы. Сделать котел можно и самому, что существенно сэкономит семейный бюджет.
2. Можно использовать несколько видов топлива, а не только дрова, которые существенно дешевле природного газа.
3. Такие отопительные системы можно устанавливать самостоятельно.
4. Их стоимость вполне доступна. При этом нет необходимости получать огромное количество справок и разрешений, которые бы позволили установить и использовать котел для водяного отопления. Дабы устройство было безопасным, следует позаботиться о качественных комплектующих и исправности таковых.
5. Возможность использования автономного режима. Такие устройства не нуждаются в подключении к источникам газовой подачи или электрической сети. Является неоспоримым преимуществом для некоторых районов и областей, где наблюдаются регулярные перебои с подачей газа и электричества.
6. Остатки золы, если она древесная, можно использовать в качестве природного удобрения для сада и огорода.
7. Эксплуатационные качества. Обычные котлы по эксплуатации мало чем отличаются от тех, в которых имеется водяной контур. С его помощью можно даже утилизировать небольшое количество мусора.
8. Высокие эстетические показатели, однако, этот пункт относится далеко не ко всем моделям. Можно приобрести более стильные устройства, которые отдаленно будут напоминать роскошный камин или старинную дровяную печь. Они прекрасно впишутся в интерьер и могут даже стать его основной изюминкой. Это будет прекрасным украшением гостиной или зала и использоваться не только для обогрева помещений.

Что следует учесть при проведении монтажных работ

В первую очередь следует подготовить используемую поверхность. При этом следует учесть максимальный вес подобного устройства с расчетом возможной дополнительной комплектации. Наличие малейшего перекоса недопустимо, поэтому при выравнивании поверхности следует использовать строительный уровень. Рекомендуется сделать бетонную подушку на несколько сантиметров выше уровня пола. В дальнейшем это облегчит процесс удаления золы и обслуживания устройства для отопления дома. Водный котел лучше расположить в центре дома. Но если это сделать невозможно, то необходимо его установить в гараже или выделить для него специальное помещение под котельную.

В котельной температура не может опускаться до 10°C и должна быть установлена приточная вентиляция. Все стены необходимо сделать исключительно из жаропрочных и негорючих материалов. Хранение пожароопасных и взрывоопасных веществ в том же помещении запрещается. При установке следует неуклонно следовать приложенным инструкциям касательно монтажа и дальнейшей эксплуатации оборудования. Установка проводится на расстоянии от стен не менее чем полтора метра. Перед топкой укладывается металлический лист, который не лишним будет закрепить на поверхности пола. Глина и специальный герметик (термостойкий) используются для изоляции дымоотвода и дымохода. Перед первым запуском системы следует предварительно проверить наличие тяги, оптимального уровня давления и другие рабочие параметры.

tepliepol.ru

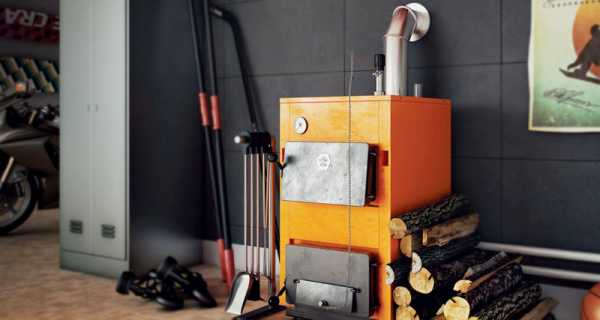

Котел твердотопливный длительного горения с водяным контуром: как выбрать

Для отопления помещения могут быть использованы различные варианты отопительных приборов.

Сегодня особой популярностью пользуются твердотопливные котлы длительного горения с водяным контуром, они могут быть использованы в частных домах, коттеджах и дачах.

Данная разновидность объединяет в себе функции котла и титана.

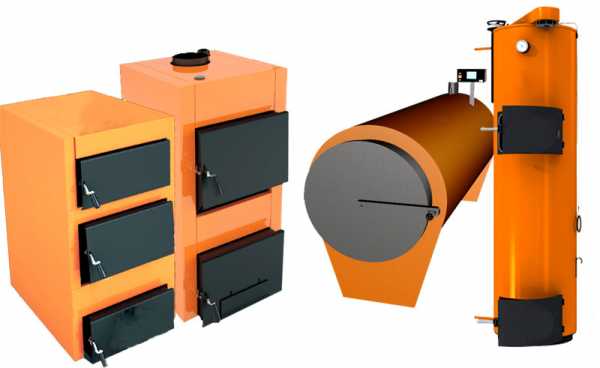

Основные разновидности твердотопливных котлов

• топливо, которое используется;
• количество контуров;
• конструкция прибора и вариант загрузки топлива;
• КПД устройства;
• размеры.

Основным объединяющим моментом является то, что котел на твердом топливе с водяным контуром можно устанавливать только на пол. В качестве топлива могут быть использованы различные материалы — дрова, уголь, кокс и специальные топливные брикеты.

Особенностью двухконтурных котлов является то, что они не только обогревают помещения, но и дают возможность получить горячую воду в любом количестве. Для того чтобы правильно выбрать твердотопливный котел стоит предварительно проконсультироваться со специалистом, который поможет подобрать подходящую модель. От этого зависит, насколько качественно будет происходить отопление помещения.

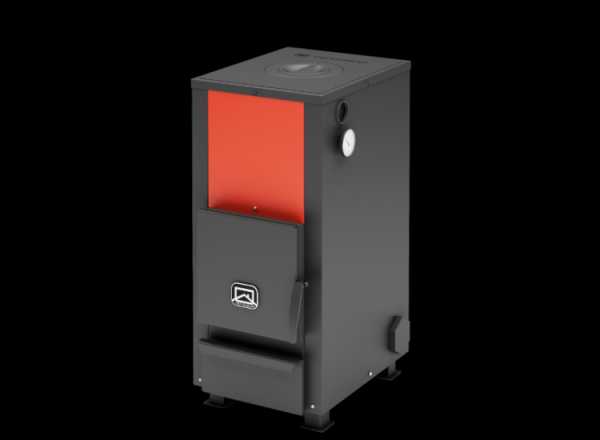

Устройство твердотопливного котла

Твердотопливные котлы характеризуются такими конструктивными элементами:

• топка;
• система циркуляции теплоносителя;
• система, которая отводит дым;
• система контроля температуры.

После того как топливо загружено в топку происходит процесс сгорания. В результате стенки начинают нагреваться, передавая тем самым тепло воде, которая циркулирует по специальной системе. На сегодняшний день можно выделить классический вариант котлов и пиролизный. В первом случае происходит обычное сгорание топлива с последующим выделением тепловой энергии.

Пиролизные котлы по принципу действия имеют некоторые отличия. Основное заключается в том, что газ, который выделяется, сгорает отдельно. Благодаря этому КПД данного отопительного прибора увеличивается в разы. Единственным недостатком такого котла является то, что нужно выбирать подходящее топливо. Важно чтобы материал имел влажность не более 20%. Поэтому стоит заранее готовить сухие дрова или другое топливо, чтобы в последствие не возникло проблем.

Основные преимущества и недостатки твердотопливных котлов с водяным контуром

1. Высокая производительность и экономичность. Котлы обладают очень высоким коэффициентом полезного качества. После запуска они в полной мере могут прогреть всю систему меньше чем за один час. Конструкция продумана до мелочей, что в свою очередь позволяет максимально использовать выделяемое тепло и при этом свести к минимуму теплопотери. Котел в состоянии отопить полностью весь дом, а не только помещение, в котором он расположен или смежные с ним помещения.
2. Неоспоримым преимуществом можно также назвать доступную стоимость. Для установки такого обогревательного прибора не нужны специальные справки и разрешение специализированных служб. Это позволяет в свою очередь сэкономить на лишних затратах. При установке важно только позаботиться о качественной вентиляции в помещении и дымоходе, через который будет выводиться отработанный кислород.
3. Топливо для таких котлов может быть самым разнообразным. Самым доступным вариантом является уголь и древесина. Их стоимость на порядок ниже, чем использование газа.

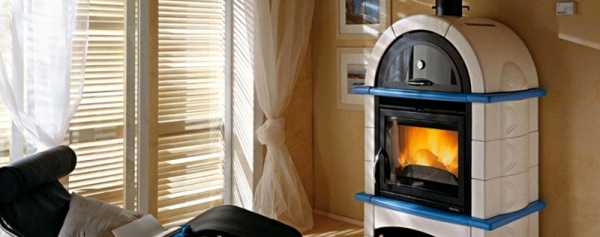

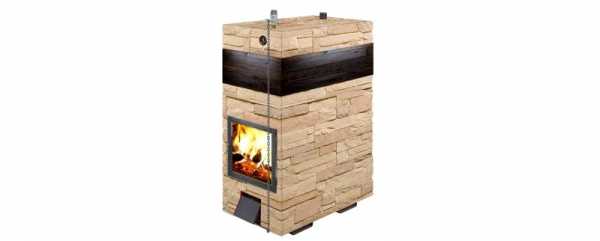

4. Внешний вид котлов сегодня может быть самым разнообразным. Сегодня выпускаются варианты, которые стилизованы под камины. С их помощью можно не только обогреть помещение, но и сделать интерьер более оригинальным. Такой камин можно даже использовать в гостиной.
5. Важным моментом является автономность приборов. Для того чтобы обогреть помещение нет необходимости подключать котел к сети электроэнергии или газу. Это позволяет использовать их даже для обогрева дач где нет газа и линий электричества.
6. Твердотопливный котел с водяным контуром можно монтировать самостоятельно. Для этой цели не нужно вызывать мастера или иметь специальное оборудование.

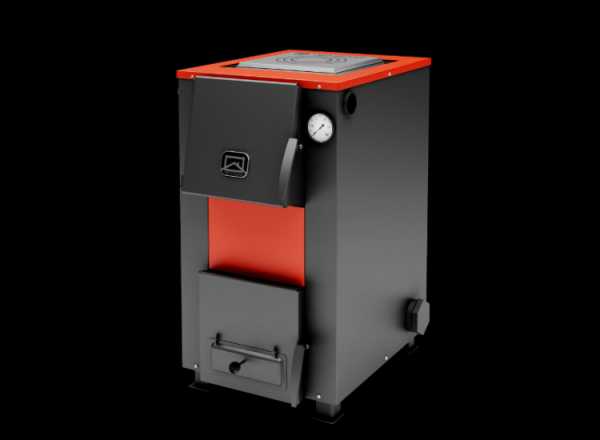

7. Некоторые модели могут сверху быть оборудованы варочной поверхностью. Это позволит приготовить пищу и не использовать при этом другое оборудование. В таком случае котел необходимо устанавливать на кухне.

Есть также некоторые недостатки,  о которых стоит знать, перед тем как приобрести такую разновидность отопительного оборудования.

1. Для полноценной работы стоит продумать и сделать качественный дымоход.
2. Установить такой котел можно только на пол, это обусловлено достаточно большим весом.
3. В запасе необходимо иметь достаточное количество полностью сухого топлива. Если это дрова они должны храниться в специальном дровнике чтобы предотвратит их намокание. Другие варианты топлива также стоит хранить в подходящих условиях, чтобы сохранить их высокие качества и возможность их дальнейшего использования.
4. Загружать любое топливо необходимо вручную, специальной системы для его подачи нет.
5. Для нормальной производительности котел периодически нужно чистить от сажи.
